常用电子元件的识别t
常用电子元器件的识别与检测
______________________________________________________________________________________________________________电子元器件的识别与检测精品资料电阻值大小的基本单位是欧姆（1.2.1根据国家标准电阻和电位器的型号由3部分或4部分组成精品资料贴片式电阻器的型号命名一般由6部分组成1.2.21.电阻在电路中长时间连续工作而不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻的额定功率。
2.标称阻值通常是指电阻体表面上标注的电阻值，简称阻根据国家标准，常用的标称电阻值系列有1.2.3电阻的阻值表示方法主要有以下四种。
1.直标法直标法就是将电阻的阻值用数字和文字符号直接标在电阻体上。
2.文字符号法就是将电阻的标称值和误差用数字和文字符号按一定的规律组合标识在电阻体上。
3.色标法是将电阻的类别及主要技术参数的数值色标电阻（色环电阻）可分为三环、四环、五环三种标法。
快速识别色环电阻的要点是熟记色环所代表的数字含16尾环金银为误差，数字应为色环电阻无论是采用三色环，还是四色环、五色环，三色环电阻的色环表示标称电阻值（允许误差均为20%10102Ω 1.0k20%四色环电阻的色环表示标称值（二位有效数1510315k5%五色环电阻的色环表示标称值（三位有效数275104 2.75M1%一般四色环和五色环电阻表示允许误差的色环4.数码法是在电阻体的表面用三位数字或两位数字加(1)标注为“103”的电阻其阻值为10×103=10kΩR标注法的电阻其电阻值为5.1Ω(3)标注为9R1的电阻其阻值为9.1Ω）四位数字标注法标注为5232 的电阻其阻值为523×102＝52.3 KΩ1.2.41.阻值变化特性是电位器的主要参数。
常见的电型）三种形式，三种电位器转角与阻值的变化规律如图1.37所示。
常用电子元器件的识别与检测
常用电子元器件的识别与检测
电子元器件是电子设备的基本构成部分，广泛应用于电子产品、信息技术、通讯等领域，因此对于电子元器件的识别与检测是电子产业的基本技能。
下面将根据常见的电子元
器件，介绍其识别与检测方法。
1. 电容器
电容器是常用的电子元器件，常见的有电解电容器和陶瓷电容器。
电解电容器的极性
明显，阳极和阴极可以通过外观识别，用万用表可以测试容值和损耗等参数。
而陶瓷电容
器的极性不明显，对其进行测试需要在检测时注意新旧电容的区别，使用万用表或LCR表
可以测试其容值、Q值等参数。
电阻器是电子电路中常用的电子元件，通常使用万用表测量其电阻值。
需要注意的是，电阻器通常会有一个色环编码，按照编码对其颜色进行判断可以知道电阻值。
此外，电阻
器的品质检测需要检查其温度系数等参数。
3. 二极管
二极管是常用的半导体器件，具有单向导电性。
通过外观和标识可以判断二极管的正
负极，通过万用表可以测试其导通电压和反向电压等参数。
需要注意的是，有些二极管具
有低压降和高压降等不同类型，需要对其类型进行识别。
5. 集成电路
集成电路是电子电路中常用的器件，可以包含多种电子元件。
其品牌、型号、批次等
信息通过外观可以判断，使用万用表进行测试，可以测试其输入电压和输出电压等参数。
此外，还需要注意集成电路的静态和动态特性，比如其工作温度和供电电流等等。
总之，对于以上所介绍的电子元件，识别和检测是电子产业中必不可少的技能，有效
的识别和检测方法可以将故障排查时间缩短，提升生产效率。
电子元件识别大全(附图)
元件識別指南第 1 頁共 12 頁===============================================================================(訓練教材)制訂日期：修訂日期：編寫人：審核人：批准人：1.0 目的制訂本指南﹐規範公司的各層工作人員認識及辯別日常工作中常用的各類元件．2.0 范圍公司主要產品(電腦主機板)中的電子元件認識:2.1工作中最常用的電子元件有﹕電阻﹑電容﹑電感﹑晶體管(包括二極管﹑發光二極管及三极管)﹑晶體﹑晶振(振蕩器)和集成電路(IC)。
2.2 連接器件主要有﹕插槽﹑插針﹑插座等。
2.3 其它一些五金塑膠散件﹕散熱片﹑膠釘﹑跳線鐵絲等。
3.0 責任3.1 公司的各層工作人員﹐正確認識及辯別日常操作中常用的各類元件﹐結合產品BOM的學習并應掌握以下基礎知識或內容﹕A) 從外觀就能看出該元件的種類﹐名稱以及是否有極性(方向性)。
B) 從元件表面的標記就能讀出該元件的容量﹐允許誤差范圍等參數。
C) 能辯識各類元件在線路板上的絲印圖。
D) 知道在作業過程中不同元件需注意的事項。
3.2 本指南由品管部負責編制;4.0 電子元件4.1 電阻電阻用“R”表示﹐它的基本單位是歐姆(Ω)1MΩ(兆歐)=1000KΩ(千歐)=Ω公司常用的電阻有三種﹕色環電阻﹑排型電阻和片狀電阻。
4.1.1 色環電阻色環電阻的外觀如圖示﹕圖1 五色環電阻圖2 四色環電阻較大的兩頭叫金屬帽﹐中間几道有顏色的圈叫色環﹐這些色環是用來表示該電阻的阻值和范圍的﹐共有12種顏色﹐它們分別代表不同的數字(其中金色和銀色表誤差)﹕顏色棕紅橙黃綠藍紫灰白黑金銀代表數字 1 2 3 4 5 6 7 8 9 0 +5% +10%我們常用的色環電阻有四色環電阻(如圖2)和五色環電阻(如圖1)﹕1).四色環電阻(普通電阻)﹕電阻外表上有四道色環﹕這四道環﹐首先是要分出哪道是第一環﹑第二環﹑第三環和第四環﹕標在金屬帽上的那道環叫第一環﹐表示電阻值的最高位﹐也表示讀值的方向。
常用电子元件识别
電 阻 (Resistor)
常見電阻：
最常見的電阻有SMT的單顆電阻和排阻,傳統色環電阻也有少量應用。
色環 電阻
貼片 電阻, 排阻
電 阻 (Resistor)
• 1）SMT貼片電阻: • 本体標識為三碼（一般）和四碼（精密)和數字+字
母碼(精密),三碼精密度為+(-)5％,四碼精密度為+(-)1％,SMD 貼片電阻的計算方法同色環電阻,如102為10＊100為1K阻值. （通常又稱為三碼標識法和四碼標識法﹒
• 2）排阻(Resistor Network): • 又分并阻和串阻,并阻（RP）計算方法同SMT貼片電
阻,其內部結构如圖 2,串阻（RN）与并阻的區別是并阻的各 個電阻彼此分离﹐如圖 2.
電 阻 (Resistor)
SMT 單顆外觀特徵：
1. 廠商不同則顏色會有所不同. 常見電阻顏色為黑色及藍色。
電 容 (Capacitor)
SMT 排容外觀特徵 ：
此為元件端 子部分
此為排容的本體部 分,本體部分有損 傷,裂紋不可接受
1 . 依外觀而言 , 形狀呈長方體 , 顏色通常為棕色或灰色。 2. 無極性 , 亦無正反面。 3. 在PC板上標示 CNXX , 如：CN55
電 容 (Capacitor)
常見元件分類
常見元件按組裝方式可分為： SMT元件 SMT， Surface Mounting Technology，表面組裝技術
SMT元件就是用表面組裝技術組裝的元件,也叫貼片元件
插件元件
插件元件就是利用PCB板通孔插裝元件方式組裝的元件
常見元件分類
常見元件按封裝形式可分為： SOIC--- Small Outline Integrated Circuit.小型集成電路 SSOP--- Shrink Small Outline Package .縮小型封裝 TSSOP--- Thin Shrink Small Outline Package.薄縮小型封裝 QFP --- Quad Plat Package.四方型封裝 TQFP--- Thin Quad Plat Package.薄四方型封裝 DIP ---Dual In-Line Package.雙列直插封裝 TQFP--- Thin Quad Plat Package.薄四方型封裝 DIP ---Dual In-Line Package.雙列直插封裝 SOT--- Small Outline Transistor.小型晶體管 PLCC---Plastic Leaded Chip Carrie .寬腳距塑膠封裝 BGA --- Ball Grid Array.球狀柵陣列
SMT元件的识别
排阻丝印820
6:电容的识别
(1)、贴片电容有:贴片钽电容、贴片瓷片容、 纸多层贴片 电容、贴片电解电容。
贴片钽电容
容量
正极
耐压
贴片钽电容:是有极性的电容，
丝印上标明了电
容值为6.8 μF和
耐压值25V。
常见贴片元件尺寸规范介绍
在贴片元件的尺寸上为了让所有厂家生产的元件之间有更多的通用性，国际 上各大厂家进行了尺寸要求的规范工作，形成了相应的尺寸系列。其中在不同国 家采用不同的单位基准主要有公制和英制，对应关系如下表：
单位（英制） 0201 0402 0603 0805 1008 1206 1210 单位（公制） 0.6x0.3 1.0x0.5 1.6x0.8 2.0x1.25 2.5x2.0 3.2x1.6 3.2x2.5
3:常见元件在PCB板上的丝印
(1)、贴片电阻的丝印:
元件位置 电阻元件代号
3:常见元件在PCB板上的丝印
(5)、晶振的丝印:
晶振标识
元件位置
4:常见电子元件误差及耐压表示方法
(1)、误差字母识别法:
C
D
J
K
MZ
±0.25pF ±0.5pF ±5% ±10% ±20% +80% -20%
(4)、二极管(DIO):电子学符号D 贴片二极管、硅二极管、 锗二极管、发光二极管
(5)、三极管(TRA):电子学符号Q§T (6)、开关(KEY): 电子学符号SW
拨档开关、按键开关 (7)、集成电路(IC):电子学符号U
QFP、 PLCC、SOP、BGA (8)、晶振(CRYSTAL):电子学符号Y (9)、插座(JACK): 电子学符号J

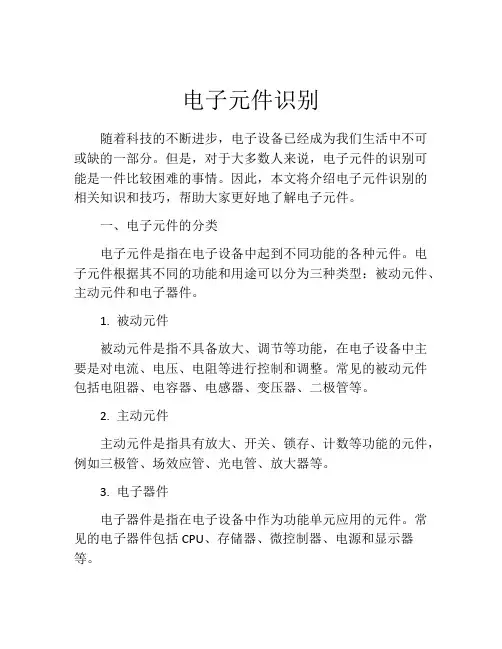

电子元件识别
电子元件识别随着科技的不断进步，电子设备已经成为我们生活中不可或缺的一部分。
但是，对于大多数人来说，电子元件的识别可能是一件比较困难的事情。
因此，本文将介绍电子元件识别的相关知识和技巧，帮助大家更好地了解电子元件。
一、电子元件的分类电子元件是指在电子设备中起到不同功能的各种元件。
电子元件根据其不同的功能和用途可以分为三种类型：被动元件、主动元件和电子器件。
1. 被动元件被动元件是指不具备放大、调节等功能，在电子设备中主要是对电流、电压、电阻等进行控制和调整。
常见的被动元件包括电阻器、电容器、电感器、变压器、二极管等。
2. 主动元件主动元件是指具有放大、开关、锁存、计数等功能的元件，例如三极管、场效应管、光电管、放大器等。
3. 电子器件电子器件是指在电子设备中作为功能单元应用的元件。
常见的电子器件包括CPU、存储器、微控制器、电源和显示器等。
二、电子元件的标识为了方便电子元件的识别和区分，每一个电子元件都有相应的标识。
常见的电子元件标识包括三部分：元件符号、参数值和封装类型。
1. 元件符号元件符号是指每个电子元件所特有的符号标记。
这些符号通常是由不同的线条、箭头、符号等组成的。
不同的元件符号表示了其不同的电学性质和功能。
例如，电容器的元件符号是由两条竖直的线条和中间连接一条平行线条组成的。
电阻器的元件符号由一个矩形框，两端各有一个箭头或斜线组成。
2. 参数值参数值是指每个电子元件的特定值。
这些参数通常根据元件的功能和用途而不同。
例如，电容器的参数值可能是电容量、电压、寿命等；电阻器的参数值可能是电阻值、功率等。
参数值通常书写在电子元件的标识符号的旁边，以便于电子工程师进行元件的选择和组合。
3. 封装类型封装类型是指每个电子元件的封装形式。
不同的封装形式可以影响电子元件的电学性能和使用寿命。
常见的封装类型包括SMD、DIP、BGA等。
三、常见电子元件的识别1. 电阻器电阻器是电子元件中最常见的元件之一，通常用于限制和调节电流。
电子元器件的识别与测量精选全文完整版
可编辑修改精选全文完整版常用电子元件的识别及测试1.电阻器和电位器的型号命名法表10.1 电阻器和电位器的型号命名法第一部分第二部分第三部分第四部分用字母表示主体用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义R W 电阻器电位器TPUCHIJYSNXRGM碳膜硼碳膜硅碳膜沉积膜合成膜玻璃釉膜金属膜氧化膜有机实芯无机实芯线绕热敏光敏压敏1、2345789GTXLWD普通超高频高阻高温精密电阻器——高压电位器——特殊函数特殊高功率可调小型测量用微调多圈包括：额定功率阻值允许误差精度等级例如1：型号RJ71-0.25-3.3KΩ-I的精密金属膜电阻器，含义为：例如2：22 kΩ单联合成碳膜电位器3. 电阻器和电位器的主要性能指标3. 电阻器和电位器的主要性能指标(1). 固定电阻器的主要参数1〕额定功率指电阻器在规定的环境温度和湿度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变电阻器性能的情况下，电阻器上允许消耗的最大功率。
2〕标称阻值及允许误差电阻器的阻值和误差有三种标注方法：•直标法是将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。
•文字符号法是将需要标出的主要参数与技术性能用文字、数字符号两者有规律地组合起来标志在电阻器上。
如0.1Ω标注为Ω1，3.3Ω标为3Ω3，4.7kΩ标为4k7，10M Ω标注为10M等。
•色标法〔又称色环表示法〕是用不同颜色的色环来表示电阻器的阻值及误差等级。
3〕最高工作电压指电阻器长期工作不发生过热或电击穿的工作电压限度。
( 2) 电位器的主要参数电位器的主要参数除了与电阻器相同的标称阻值、额定功率外，还有：1〕阻值变化规律常用的电位器阻值变化规律有直线式〔X〕、指数式〔Z〕、对数式〔D〕三种。
2〕滑动噪声电位器的接触刷在电阻体上移动时，除了有用信号外还有起伏不定的噪声信号〔可用示波器观测到〕，这就是电位器的滑动噪声。
电子元件图片识别大彩图很全
电子元件图片识别电阻的图片第1幅图1，9 普通电阻图2 电阻排图3 ，5 贴片电阻。
图4，10 水泥电阻。
图6 功率电阻。
图7 变阻器。
图8 柱形贴片电阻。
图10，11 光敏电阻电阻的图片第2幅图1，2，3，4 大功率电阻。
图5，6，7，8压敏电阻。
图9 线绕陶瓷电阻电阻的图片第3幅微调电阻的图片第1幅：可调电阻/微调电阻图片微调电阻的图片第2幅：可调电阻/微调电阻图片微调电阻的图片第3幅：可调电阻/微调电阻图片图1，2，3，4，6，7，8，11，12基本旋转电位器图片。
图3线绕电位器图片。
图5，9双联电位器/同步电位器图片。
图10直滑电位器图片各种电位器的图片第3幅：图1线绕变阻器。
图2，4基本旋转电位器图片。
图5多圈电位器图片电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。
图2 灯具电容器。
图3 MKPH电容。
图4 MET电容。
图5，10 PEI电容，图6，胆贴片电容。
图7 MPE电容。
图8贴片电容。
图11 轴向电解电容器。
图12 MPP电容各种电容器图片第2幅图1 PPN电容。
图2 PET电容。
图3 MEA电容图4MPB 电容。
图5 PPT 电容。
图6 MPT电容。
图7电解电容器。
图8 MET电容。
图9 MKPH电容。
图10，11电机用电容。
图12 MKS电容。
各种电容器图片第3幅：图1 MKS电容。
图2 瓷片电容。
图3 ，4 MKP电容。
图5 贴片电解电容。
图6 史普瑞电容Sprague Orange Drop Capacitors。
图7 电机用电容。
图8 MKT电容。
图9陶瓷图1 MKS电容。
图3，8 云母电容。
图4 MPP电容。
图5 MKP电容。
图9 MEP电容。
图10 MPP电容。
图11 PPN电容。
图12 PEI电容。
图1，2，3，陶瓷电容器。
图4 色环陶瓷电容。
图5，10，11，电机起动及运行电容器。
图12充放电用电容各种电容器图片第6幅：图1 双连调谐电容。
图2微调电容。
电子元件的识别
特点
作用
以小控大，以弱控强。
符号识别
A
G K
符号
实物MCR100-6 外形引脚识别
单结晶体管
单结晶体管单结晶体管（简称UJT）又称基极 二极管，它是一种只有一个PN结和两个电阻 接触电极的半导体器件，它的基片为条状的高 阻N型硅片，两端分别用欧姆接触引出两个基 极b1和b2。在硅片中间略偏b2一侧用合金法 制作一个P区作为发射极e。其结构、符号和 等效电路如图所示。
电容
极性表示（-） 电容量
极性表示（+）
额定电压
电解电容
钽质电容
© USI proprietary and confidential
电解电容
正极
负极
参数
瓷片电容
103表示： 10X103=104pF= 0.01uF
没有正负极
电感（L：Inductor）
电感是用导线在绝缘体上单层或多层绕制而成的电子元件。电感具有阻碍交 流电通过的特性。电感的技术指标有感值、感抗等。电感都是无极性元件。 电感可分为铁氧体电感、线绕电感和陶瓷电感等。 电感在电路中起储能、阻交流、LC振荡器、滤波（LC、LR）等作用。 电感的单位是亨利（H），常用的单位有毫亨（mH）、微亨（uH）,它们的换 算关系为：1H=103mH=106uH, 1mH=103uH.
范例 ：Ｄ ＤＤＭ ± T
1)红紫 绿 红 棕 2 7 5 00 1% 2)紫绿 棕 黑 棕 7 5 1 3)棕红紫 金 1% 红 751±1％ 27.5k±1％
数 数数 0 误 字 字字 的 差 环 环环 个 数
1 2 7 10－１ 2% 12.7±2％
4)紫绿黑 银 棕
五环电阻：精密电阻， 误差≤2%，多为金属 膜电阻（RJ）；
电子维修常见的电子元件识别
(最新！！！)数字字母组合代码贴片电阻！
（图暂缺！）
高精密电阻，黑色片式封装，底面及两边为白 色，在上表面标出代码；
代码由两位数字一位字母组成：DD M 前两位数字是代表有效数值的代码，后一位
字母是有效数值后应乘的数； 基本单位是 欧姆（ ） 范例：
88A 查代码表：88 806 ，A 100 ，=806
连接器 电池
小玻璃体，一条色环 标记为1Nxxx/LED
三只引脚，通常标记 为2Nxxx/DIP/SOT
金属体
有触发式、按键式及 旋转式，通常为DIP
正负极，电压
SIP/DIP 有方向 部分有
无
有 有
欧姆
Ω/KΩ /MΩ
法拉 pF/nF/uF
亨利 uH/mH 匝比数
限制电流
存储电荷，阻直流、通交 流
本堂提纲
第一讲：电子元件基础知识（一）
4.几类基本元件辨别（包括电 阻、电感、变压器、IC芯片、显示等） 重点：☆常用术语、电阻 ！
1
常用术语
1. PTH：穿孔元件（引脚能穿过PCB板的元件） SMD：表面贴装元件 SIP：单列直插（一排引脚） DIP：双列直插（两排引脚）
轴向元件：元件两引脚从元件两端伸出 径向元件：元件引脚从元件同一端伸出
阻值：用标记的元件代表电阻；
螺丝或旋钮：电阻上有螺丝或旋 钮的是可变电阻；
类型划分： 色环电阻、排阻、可变电阻、敏
感电阻、线绕电阻、水泥电阻
16
色环电阻:(3种)
色环对照表
颜色 银色 金色 黑色 棕色 红色 橙色 黄色 绿色 蓝色 紫色 灰色 白色
有效数字 …… …… …… １ ２ ３ ４ ５ ６ ７ ８ ９
电子元件识别大全附图简体
元件识别指南目的制订本指南,规范公司的各层工作人员认识及辨别日常工作中常用的各类元件;范围公司主要产品电脑主机板中的电子元件认识：工作中最常用的的电子元件有：电阻、电容、电感、晶体管包括二极管、发光二极管及三极管、晶体、晶振振荡器和集成电路IC;连接器元件主要有：插槽、插针、插座等;其它一些五金塑胶散件：散热片、胶针、跳线铁丝等;电子元件电阻电阻用“R”表示,它的基本单位是欧姆Ω1MΩ兆欧=1,000KΩ千欧=1,000,000Ω公司常用的电阻有三种：色环电阻、排型电阻和片状电阻;色环电阻的外观如图示：图1五色环电阻图2四色环电阻较大的两头叫金属帽,中间几道有颜色的圈叫色环,这些色环是用来表示该电阻的阻值和范围的,共有12种颜色,它们分别代表不同的数字其中金色和银色表误差：颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ±10%我们常用的色环电阻有四色环电阻如图2和五色环电阻如图1：1.四色环电阻普通电阻：电阻外表上有四道色环：这四道环,首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环,表示电阻值的最高位,也表示读值的方向;如黄色表示最高位为四,紧挨第一环的叫第二环,表示电阻值的次高位,如紫色表示次高位为7；紧挨第2环的叫第3环,表示次高位后“0”的个数,如橙色表示后面有3个0；最后一环叫第4环,表示误差范围,一般仅用金色或银色表示,如为金色,则表示误差范围在±10%之间;例如：某电阻色环颜色顺序为：黄-紫-橙-银,表示该电阻的阻值为：47,000Ω=47KΩ,误差范围：±10%之间;2.五色环电阻精密电阻:它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A有些五色环电阻,两端的金属都有色环;这种电阻都会有4道色环相对靠近,集中在一起,而另一道色环则远离那4道色环,单独标在金属帽上的色环是表误差的第5环;B五色环电阻增加了第3道色环表示阻值的低位,第五环表示误差范围;1.SMD排型电阻简称排阻,排阻的外形如图3,它没有极性;它的内部结构实际上是由多个小电阻排列在一起,所以叫排阻;图3排型电阻图4单片电阻2.SMD单片电阻,它的体积小如碎米,按其几何尺寸可分0805、0603等型,没有极性;示值方法为：精密电阻：以两位数字和一位英文字母表示,数字表有效数字的代码,字母表示十的幂次关系,两者之积即为其阻值;如：47B,“47”是301的代号,“B”表示101,所以该电阻的阻值为301×101=3010欧姆;详细资料可查询物料规格承认书有关精密电阻之阻值对照表;片状电阻表面有丝印,由于误差不同而分三位数和四位数表示：A对于三位数表示的,前二位表示有效数字,第三位数表示有效数字后“0”的个数,这样得出的阻值单位为其基本单位欧姆Ω;如：“223”表示22000欧姆;这种电阻的误差范围一般是J 级,即±5%;B对于四位数表示的,前三位表示有效数字,第四位数表示有效数字后“0”的个数,这样得出的阻值单位也为其基本单位欧姆Ω;如：“1001”表示1000欧姆;这种电阻的误差范围一般是±1%;C片状电阻除了阻值与误差等级这两个参数外,还有承受功率和体积二个参数,常用的各1311等,其规格代号分别为Q、F、H和B;电阻的体积用英制单位英寸表示,如0603表示×英寸,一般而言,0805规格的电阻承受的功率为1/10W,也有少部分为1/8W,1206规格的电阻承受的功率为1/8W;当客户封电阻的供应商有特殊要求时即常说的牌子,可在产品BOM上描述;3.DIP排型电阻◆A型排阻：内部结构如图,每个小电阻的阻值都一样,小电阻的其中一脚全部连通到第1脚“1”上,因此第1脚“1”与任何一只脚的阻值都相同,公共脚与其他脚不能插错,所以A型排阻有极性;在实物上有小点一端的脚即为第1脚,插机时对应相应位置的小点即可;◆B型排阻：内部结构如图,各个小电阻的阻值各自独立地排列在一起,每个小电阻的阻值都一样,因此B型排阻没有公共脚,脚数一定为偶数,它没有极性;1 2 3 4 5 6A型排阻内部结构B型排阻内部结构A型排阻阻值的表示方法有以下四种：A．三位数表示方法：前面二位数字表示该排阻的阻值的最高位和次高位,第3从头再来表示“0”的个数;如：472T表示该排阻的阻值为4700欧姆,误差等级为T级;B．“R”表示法：“R”表示小数点,如3R2表示该排阻的阻值为欧姆;C．“K”表示法：“K”表示千欧单位,如4K7表示该排阻的阻值为4700欧姆;D．直接表示法：直接把阻值标出,如90Ω图示A型排阻丝印中,A10表示它是有10个小电阻的A型排阻图仅作示意；字母“SUP”表示商号、品牌；“212J”表示阻值2100Ω,误差等级为J级;热敏电阻,如下图：4．2电感电感用“L”表示,它的基本单位是亨利H1H=1,000mH毫亨=1,000,000uH微亨公司常用的电感的三种：片状电感如图6、绕线电感、色环电感如图5和磁珠;图5四色环电感图6片状电感用金属线圈与环形磁石自行绕制,无标记;外形酷似电容,如图6示贴片电感及其电感量用三位数表示,前三位为有效数字,第三位数字为有效数字后的“0”的个数,得出的电感量为微亨,其误差等级用英文字母表示：J,K,M分别表示±5%,±10%,±20%; 外型：色环电感与色环电阻外形很相似,只是体形比色环电阻明显胖一些,电感量及误差范围表示方法与色环电阻完全相同,只是得出的结果的单位是uH而不是欧姆;例如：某色环电感的第一道到第四道色环依次是“红、紫、黑、银”,则该电感的电感量为27uH,误差范围为±10%;外观是一个黑色的小圆柱体,表面没有标记如图7,电感量及误差范围需查包装盒或产品说明书;图7 磁珠电容电容用字母“C”表示,它的基本单位是法拉F1F=1000mF毫法=1,000,000nF纳法=,1000,000,000,000pF皮法公司常用的电容有：电解电容、陶瓷电容、独石电容、钽质电容和片状电容;“-”表示该脚为负极,另一脚为正极;图8 电解电容图9 片状电容如图9所示它的外壳是由陶瓷做成的,外形为扁平的近圆形大体圆形,在圆的上方有一小的圆锥体,有极性,在其中的一脚上标正号“+”表示该脚为正极,另一脚为负极;陶瓷电容钽质电容独石电容其外形似粒小石籽,没有极性;,这两个参数一般有两种表示法：A直接表示法：直接标出容量与耐压,这种方法在较大的电容如电解电容、钽质电容上常见,如图示：“10uF 16V”表示该电容的容量为10uF,耐压为16V;B三位数表示法：前面两位表示有效数值,最后一位表示零的个数,得出的容量单位是pF皮法,这种方法在较小的电容上常用,如：陶瓷,独石电容等;如：“102”表示该电容的容量为1000pF;电容的误差等级一般用英文J、K、M、Z字母来表示见附表一;耐压常见的有20V,25V,50V,63V 等；体积常见的有0603,0805,1206,1311,分别用英文字母Q,F,H,B,C表示;晶体管二极管用“D”表示,含有一个PN结,符号是它是一种单向导电元件,即电流只能朝一个方向流动从正极流向负极;因此,二极管是有极性的;二极管表示正负的方法有三种：图10 二极管1 图11二极管2 图12 二极管3A如图10,箭头所指的一端为负极,亦表示电流和流向,由正极流向负极;B如圆示,涂黑的一头表示负极,外壳用玻璃或橡胶封装的小二极管常用此法;二极管表面上的字母“INxxx”或“ISxxx”,都是二极管的标识方法,表示该元件是二极管;C如图12,缺口的一端为正极;常见的有红、黄、绿、紫、蓝、白等颜色,它们这些外观颜色即为发光时的颜色;也是有极性的,插机时要留意极性,不能插错;其外形如图：图13 发光二极管它的极性分辨如下：1.金属脚嵌在玻璃里较小的一端为正极,较大的一极是负极;2.外壳下边切弧的一端为负极,对面为正极;三极管用字母“Q”表示,它是一种能将电信号放大的元件,如图16的三极管就是一个典型的例子：像一个被削掉一小半的圆柱体,有三只脚,分别代表三极：基极b、集电极c和发射极e;三极管有极性,三只脚不能弄错;图14 三极管1 图15三极管2 图16三极管3如圆14示如图15示如图16示晶体晶体用字母“X”或“XY”表示,晶体内由一片晶片组成,它是振荡电路的振源,没有极性,外形如圆：图17 圆柱形晶体图18方形晶体有两个脚,外壳用金属封装,以保护里面的晶片,晶体的表面标记有：A商号：用英文字母表示,如：“FIC”B振荡频率：直接用数字标出,如“”表示振荡频率为兆赫兹、32768表示振荡频率为;C生产年份与月份：如“”中A表示1月份,7表97年;具体表示因供应商不同而有变化; 晶振又称振荡器晶振用字母“Y”表示,与晶体相比,晶振的内部除了晶片外,还有电阻、电容等,它已构成一个振荡电路,因此有极性;其外形如图19示,像一块方砖,有四个脚,外壳用金属封装;图19 晶振晶体表面的标记：A 商号,编号,用英文字母和数字表示,如：“DOC-70”;B 振荡频率：直接用数字表示,如“表示兆赫兹;集成电路又称IC集成电路快用字母"U"示常称IC,它有极性,表面有小槽口或圆点等表示方向,插错方向会使IC烧坏,使用时封装方向标志对应路板相应位置的方向标志;IC是集多种功能于一体的一种元件,多采用双排列扁平封装,其引脚封称排列,外观多为有很多脚的黑色方块,常见引脚数有8、14、20、24、40和64甚至100或更多;多用凹槽表示其极性,即凹槽左侧引脚的第1脚为该IC的第1脚,然后按逆时针方向给其余脚按1、2、3…自然数顺序定义;在IC表面一般有厂标,厂名,以及以字母、数字表示的芯片类型、温度范围、工作速度和生产期等;公司常用的有以下几种系列及封装形式：TTL系列：是较为普通、常用的IC,其体形小,双排脚封装,如圆19示：LGS S12GD75232D图19 TTL系列IC丝印图20 TTL系列IC其表面标示的含义是：S 12 GD 75232 D5.设计序号,为D系列;4.容量；3.IC类型,为GD；2.系列代码,为12系列；1.商号、名称,为LGS；这些表面标记中,2、3和4这三个标记是最重要的,只有这三个标记完全相同的IC 才能代用;RAM系列﹕中文称随机存储器RAM系列的外形极性TTL系列IC,如图21及图22所示,不同之处在于表面标记：41256AP-15KM 9942图21 RAM系列IC丝印图22 RAM系列IC外观 KM 1256 A P -15 99426.年份99与生产周42;5.存取速度；4.封装型号,为P；3.设计序号,为A；2.储存容量；1.商号,为KM；这些表面标记中以2和5最为重要,这两个参数不同的RAM系列IC一定不能代用,而且,就算这两个参数相同,但生产厂家不同,都要先经过测试合格后才能代用; ROM系列﹕中文称只读存储器一般,ROM输入资料后是不可以擦除的,可以将输入的资料擦除的ROM有两种：EPROM 中文称：此外线可擦除式可只读存储器和EEROM电可擦除式只读存储器;ROM的外形与RAM相似,如图23所示,不同的是表面丝印,如图23及图24：MX J99313329F002NTPC-12IA7771TAIWAN图23 ROM系列丝印图24 ROM系列MX 29F 002 NTPC -12 LA77716.版本号;5.存取速度；4.设计序号；3.存储容量；2.ROM代号；1.商号；这些标记中以2、3和4是最重要的;PAL系列﹕中文称可编程逻辑阵列IC在我们公司较少用到,外形与前面学过的几种很相似,不同之处在于其表面丝印：PAL 16 L 8 A5.速度如为A"示传送延时为25ns,如为B"表示传送延时为15ns4.可输入数目3.输出类型分组合型：用“L”表示；带锁存弄：用“R”表示；可改变型：用“V”表示2.可输入数目；1.商号；这些标记中2、3、4和5都很重要,PAL需要代用,必须2、3、4、5项完全相同,如果2、3、4任何一项不相同则不可代用；2、3、4项相同而5项不同的PAL,须以试验确认才可代用;IC的封装形式有：SOP、SOJ、QFP、PLCC、PGA、BGA球栅阵列封装IC等,如下图图25 BGAIC连接器件扩展槽SLOT：用以连接声卡、网卡、显示卡和边卡内存条等等适配卡,有以下类型：ISA插槽：它有98个脚位,用于插98PIN的ISA适配卡;AGP插槽：它有124个脚位,用于插124PIN的AGP适配卡如图26;PCI插槽：它有120个脚位,用于插120PIN的PCI适配卡如图27;图26 AGP插槽图27 PCI插槽DIMM槽：动态内存插槽,168PIN,SDRAM同步动态内存即插于此槽如图28;图28 DIMM插槽SIMM槽：静态内存插槽,72PIN,SRAM静态内存即插于此槽;图29 USB头图30 KB头图31 GAME头外部输入/输出I/O接口USB系统/外围接驳口,如图29;KBKeyboard and Mouse,键盘和鼠标接头,如图30;GAME游戏或声卡接头,如图31PRTPrint,打印接头;COM1和COM2;连接座电源插座火牛座FDC和FDD: 217-1PIN,用于连接软驱;图32 FDD插座IDE:220-1PIN﹐用于连接硬盘或光驱;其外形很像FDC插座;插针与针耙插针：以针脚数量不同可分12、13、14、23、15、210-3PIN不等如图33及34;针耙：依颜色可分黄、黑、白、色等,如图25示;图33 防呆丝插针图34 23插针图35 针耙HSK散热片图36 散热片元件在印刷电路板PCB上的丝印：X1:晶体R1:电阻D1:二极管IC1:集成电路块C1:电容L1:电感Q2:三极管JP1:插针、铁丝BT:电池座RN1:排阻FDC:软驱IC2:集成电路块Y1:晶体PCI1:PCI槽DIMM1:DIMM槽F1:保险丝、电感IDE1:硬盘、光驱槽作业过程中的注意事项1.元件的外壳所用的材料大多数很脆,拿取、搬动时要轻拿轻放,避免掉落损坏；2.元件的表面标记要保护好,以免增加日后检修的困难；3.元件借用时,需有施工单或工程变更通知单等指导文件的说明;4.有极性方向性的元件,必须按规定的方向插机与贴片,否则会损坏元件；而无极性元件插反虽然不影响性能,但为了整齐美观,亦需按规定的方向操作;5.接触对静电敏感的元件,必须按防静电及强电控制指南执行,以防损坏元件;附表附表一:常用误差等级表示法等级代号 F G J K M Z 金色银色误差范围+1% +2% +5% +10% +20% +80%–20% +5% +10%。
电子元件图片识别大彩图很全完整版
电子元件图片识别大彩图很全Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】第1幅图1，9 普通电阻图2 电阻排图3 ，5。
图4，10 水泥电阻。
图6 功率电阻。
图7 变阻器。
图8 柱形贴片电阻。
图10，11 光敏电阻第2幅图1，2，3，4 大功率电阻。
图5，6，7，8压敏电阻。
图9 线绕陶瓷电阻第3幅微调电阻的图片第1幅：可调电阻/微调电阻图片微调电阻的图片第2幅：可调电阻/微调电阻图片微调电阻的图片第3幅：可调电阻/微调电阻图片各种电位器的图片第1幅：图1，2，3，4，6，7，8，11，12基本旋转电位器图片。
图3线绕电位器图片。
图5，9双联电位器/同步电位器图片。
图10直滑电位器图片各种电位器的图片第2幅：各种电位器的图片第3幅：图1线绕变阻器。
图2，4基本旋转电位器图片。
图5多圈电位器图片电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。
图2 灯具电容器。
图4 MET电容。
图5，10 PEI电容，图6，胆贴片电容。
图7 MPE电容。
图8贴片电容。
图11 轴向电解电容器。
图12 MPP电容各种电容器图片第2幅图1 PPN电容。
图2 PET电容。
图3 MEA电容图4MPB 电容。
图5 PPT 电容。
图6 MPT 电容。
图7电解电容器。
图8 MET电容。
图9 MKPH电容。
图10，11电机用电容。
图12MKS电容。
各种电容器图片第3幅：图1 MKS电容。
图2 瓷片电容。
图3 ，4 MKP电容。
图5 贴片电解电容。
图6 史普瑞电容 Sprague Orange Drop Capacitors。
图7 电机用电容。
图8 MKT电容。
图9陶瓷各种电容器图片第4幅：图1 MKS电容。
图3，8 云母电容。
图4 MPP电容。
图5 MKP电容。
图9 MEP电容。
图10 MPP电容。
图11 PPN电容。
图12 PEI电容。
各种电容器图片第5幅：图1，2，3，陶瓷电容器。
常见电子元器件大全
络的工作使输入到放大管的电压稳定从而使放大 管输出稳定，这样放大管既保持稳定输出又得到 了保护。
五、电阻元件的识别 ：
3、热敏电阻：
热敏电阻是一种电阻值随温度变化而产生变化的电阻， 由于它的这种变化特性使它广泛的被应用在需要进行 元器件需要热保护或热控制的产品上。在我们公司的 电源类产品中被使用在大功率放大管的热保护，当放 大管温度增高时热敏电阻阻值变化利用电阻分流网络 的工作使输入到放大管的电流减小，从而使放大管输 出功率减小发热降低，这样放大管在达到热平衡后保 持稳定输出，从而使放大管得到了保护。
电感：均匀
五、电阻元件的识别 ：
1、贴片电阻： 贴片电阻是一种外观上非常单一的元件。方形、黑 色，表面有丝印标识元件值，体积小。尺寸有各种 大小（主要尺寸见附页1贴片元件尺寸介绍） 阻值识别规则：第一、二位表示元件值有效数字， 第三位表示有效数字后应乘的位数。它的允许误 差应在材料的厂家编码中用误差代码来识别。
五、电阻元件的识别 ：
3、热敏电阻： 热敏电阻：外观上随加工方法不同而
形状有很大的差异。
五、电阻元件的识别 ：
4、限流电阻： 限流电阻：是一种可以限制通过电阻电流大小的 电阻，它的特点是控制电路中最大电流，达到控 制目的。在电源产品中起到最大输出功率的控制 和抑制脉冲谐波电流保护输出功率管和电路保护
a、贴片电容：普通型，材质瓷片。外型单一、 外观单一，表面没有丝印，没有极性。有多种 颜色主要有褐色、灰色、淡紫色等。尺寸有各 种大小（主要尺寸见附页1贴片元件尺寸介绍）。 普通贴片电容的基本单位：pF.
六、电容元件的识别 ：
b、贴片纸多层电容：普通型，材质纸质。 表面部分厂家的元件有丝印，外形主要有 椭圆和方形两种，外观上椭圆形一般呈银 白有金属光泽、方形呈褐色，从侧面能看 到纸介质分层情况。这种电容没有极性。 尺寸有各种大小，但体积一般较大（主要 尺寸见附页1贴片元件尺寸介绍）。
元件的识别实验报告(3篇)
第1篇一、实验目的1. 掌握电子元件的基本知识和特性；2. 学会识别常用电子元件，包括电阻、电容、电感、二极管、三极管等；3. 熟悉使用万用表等仪器进行元件检测和测量；4. 提高电子电路分析和维修能力。
二、实验原理电子元件是构成电子电路的基本单元，具有不同的电气特性。
本实验主要介绍常用电子元件的识别方法和检测技巧。
1. 电阻：电阻是电子电路中的一种基本元件，具有限制电流通过的功能。
电阻的阻值通常用欧姆（Ω）表示，其标识方法有色标法、直标法等。
2. 电容：电容是一种能够储存电荷的元件，具有通交流、阻直流的特性。
电容的容量单位有法拉（F）、微法拉（μF）等。
3. 电感：电感是一种能够储存磁能的元件，具有通直流、阻交流的特性。
电感的单位有亨利（H）、毫亨利（mH）等。
4. 二极管：二极管是一种具有单向导电性的元件，具有整流、限幅、保护等功能。
5. 三极管：三极管是一种具有放大、开关等功能的元件，是电子电路中的核心元件。
三、实验器材1. 数字万用表2. 电阻、电容、电感、二极管、三极管等元件3. 电路板、导线、电源等四、实验步骤1. 识别电阻：观察电阻的外观，识别其颜色标识。
根据色标法，将颜色对应的数值相乘，即可得到电阻的阻值。
2. 识别电容：观察电容的外观，识别其容量标识。
根据容量标识，确定电容的容量和耐压值。
3. 识别电感：观察电感的外观，识别其电感值和单位。
根据电感值和单位，确定电感的电感量。
4. 识别二极管：观察二极管的外观，识别其正负极。
使用万用表测量二极管的正向压降，判断其性能。
5. 识别三极管：观察三极管的外观，识别其三个电极。
使用万用表测量三极管的放大倍数，判断其类型。
6. 元件检测：使用万用表测量电阻、电容、电感的实际值，与标识值进行对比，判断其性能。
五、实验结果与分析1. 电阻：通过色标法识别电阻，测量其阻值，与标识值进行对比，结果基本一致。
2. 电容：通过容量标识识别电容，测量其容量和耐压值，与标识值进行对比，结果基本一致。
实验一、常用元器件的识别与测量及常规电子仪器使用
实验一、常用元器件的识别与测量及常规电子仪器使用一、目的掌握常用电子元件的识别知识与检测技术。
二、实验仪器万用表、示波器、信号发生器、直流稳压电源、毫伏表三、任务子、电容的测量；二极管、三极管管脚识别与测量，常规电子仪器使用四、实验内容1.电阻器的检测用万用表（指针式或数字式）测量电阻器是测量阻值和判别其质量好坏的最简易方法。
测量方法如下（以MF-47为例）：（1）检查电池（2）机械调零（3）选择倍率挡（4）电阻挡调零（5）测量电阻2.电容器的检测（1）电容器的充放电检测（2）电容器漏电电阻的检测3.二极管的简易测量（1）用指针式万用表测试二极管①二极管的好坏及电极的判别。
用万用表的RX1K挡，用红、黑两表笔分别接触二极管的两个电极，测出其正、反向电阻值，一般二极管的正向电阻为儿十欧到儿千欧，反向电阻为儿白千欧以上。
正、反向电阻差值约大约好，至少应相差百倍为宜。
若正、反向电阻都为零，则管子内部短路；若正、反向电阻都为则管子内部开路；若正、反向电阻接近，则管子性能差。
用上述测法测得阻值较小的那次，黑表笔所接触的电极为二极管的正极，另一端为负极。
这是因为在磁电式万用表的欧姆挡，黑表笔接表内电池的正端，红表笔接表内电池的负端。
②二极管类型的判别。
经验证明，用500型万用表的RX1K挡测二极管的正向电阻时，硅管为6〜20kQ ,错管为1〜5kQ。
用2. 5V或10V电压挡测二极管的正向导通电压时，一般错管的正向电压为0. IV〜0. 3V,硅管的正向电压为0. 5V〜0.7Vo注意：用不同类型的万用表或同一类型的万用表的不同量程去测二极管的正向电阻时，所得结果是不同的。
⑵用数字式万用表测试二极管①极性判别。
将数字式万用表置于二极管挡，红表笔插入“V・Q”插孔，黑表笔插入“COM”插孔，这时红表笔接表内电源正极，黑表笔接表内电源负极。
将两只笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态；如果显示在IV以下，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔相接的是负极。
常用电子元件的识别
名称
共发射极电路
共集电极电路 共基极ห้องสมุดไป่ตู้路
（射极输出器）
输入阻抗 中（几百欧～几 大（几十千欧以 小（几欧～几十
千欧）
上）
欧）
输出阻抗 中（几千欧～几 小（几欧～几十 大（几十千欧～几
十千欧）
欧）
百千欧）
电压放大倍 大 数
小（小于1并接 大 近于1）
电流放大倍 大（几十） 数
大（几十）
小（小于1并接 近于1）
型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007
耐压
50
100 200 400 600 800 1000
（V）
电流 （A）
均为1
常用电容的识别 1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电 容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。 电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能 的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和
功率放大倍 大（约30～40 小（约10分
数
分贝）
贝）
中（约15～20分 贝）
频率特性 高频差
好
好
应用
多级放大器中间 输入级、输出级 高频或宽频带电路 级，低频放大 或作阻抗匹配用 及恒流源电路
常用晶体二极管的识别 晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极
管。 1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用 下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因 为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、 极性保护、编码控制、调频调制和静噪等电路中。 电话机里使用的晶体二极管按作用可分为：整流二极管（如 1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、 发光二极管、稳压二极管等。 2、识别方法：二极管的识别很简单，小功率二极管的N极（负极）， 在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符 号来表示P极（正极）或N极（负极），也有采用符号标志 为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来 识别，长脚为正，短脚为负。 3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的 正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通 阻值，这与指针式万用表的表笔接法刚好相反。 4、常用的1N4000系列二极管耐压比较如下：
