第2章微波中继通信系统
电力系统通信设计内容深度规定

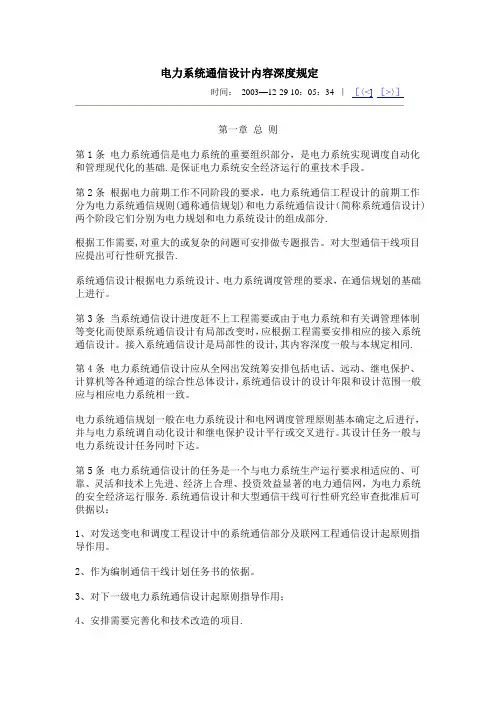

电力系统通信设计内容深度规定时间：2003—12-29 10：05：34 ｜［〈<]［>〉］第一章总则第1条电力系统通信是电力系统的重要组织部分，是电力系统实现调度自动化和管理现代化的基础.是保证电力系统安全经济运行的重技术手段。
第2条根据电力前期工作不同阶段的要求，电力系统通信工程设计的前期工作分为电力系统通信规则(通称通信规划)和电力系统通信设计（简称系统通信设计)两个阶段它们分别为电力规划和电力系统设计的组成部分.根据工作需要,对重大的或复杂的问题可安排做专题报告。
对大型通信干线项目应提出可行性研究报告.系统通信设计根据电力系统设计、电力系统调度管理的要求，在通信规划的基础上进行。
第3条当系统通信设计进度赶不上工程需要或由于电力系统和有关调管理体制等变化而使原系统通信设计有局部改变时，应根据工程需要安排相应的接入系统通信设计。
接入系统通信设计是局部性的设计,其内容深度一般与本规定相同.第4条电力系统通信设计应从全网出发统筹安排包括电话、远动、继电保护、计算机等各种通道的综合性总体设计，系统通信设计的设计年限和设计范围一般应与相应电力系统相一致。
电力系统通信规划一般在电力系统设计和电网调度管理原则基本确定之后进行，并与电力系统调自动化设计和继电保护设计平行或交叉进行。
其设计任务一般与电力系统设计任务同时下达。
第5条电力系统通信设计的任务是一个与电力系统生产运行要求相适应的、可靠、灵活和技术上先进、经济上合理、投资效益显著的电力通信网，为电力系统的安全经济运行服务.系统通信设计和大型通信干线可行性研究经审查批准后可供据以：1、对发送变电和调度工程设计中的系统通信部分及联网工程通信设计起原则指导作用。
2、作为编制通信干线计划任务书的依据。
3、对下一级电力系统通信设计起原则指导作用；4、安排需要完善化和技术改造的项目.5、安排研科课题，对新设备的研制提出使用要求。
第6条本规定适用于由中调及以上调度的电力系统使用。
通信原理 (完整)精选全文
数字通信的主要优点：
(a) 失真的数字信号
(b) 恢复的数字信号
数字信号波形的失真和恢复
数字通信的主要缺点：
➢ 占用带宽大 ➢ 设备复杂 ➢ 同步要求高
宽带通信、压缩编码 VLSI、SOC、ASIC 信号处理技术
应用实例：
➢ 数字传输技术：电话、电视、计算机数据等 信号的远距离传输。
➢ 模拟传输技术：有线电话环路、无线电广 播、电视广播等。
狭义信道
有线信道 无线信道
中长波地波 短波电离层反射 超短波、微波视距传输 超短波、微波对流层散射 卫星中继
编码信道 调制信道
信 源
加 密 器
编 码 器
调 制 器
发 转 换 器
信 道
收 转 换 器
解 调 器
解解 码密 器器
信 宿
发送设备
噪 声
接收设备
广义信道
广义信道
调制信道：
调制器输出端到解调器输入端的所有设备和媒介。 研究调制和解调时，常用调制信道。 连续信道/模拟信道。
eo(t)
e0t htei t nt e0t kt ei t nt
n(t)
n(t): 加性干扰 k(t): 乘性干扰
k t 依赖于网络的特性，k t 反映网络特性对 ei t 的作用。
干扰
加性干扰：本地噪声
始终存在
乘性干扰：非理理想信道 与信号共存
sR t sT tht nt
乘性 加性
增量调制DM
军用、 民用电话
Hale Waihona Puke 差分脉码调制DPCM电视电话、 图像编码
其 他 语 言 编 码 方 式 中低速数字电话 ADPCM、 APC、 LPC
按信号复用方式分类
通信原理第2章习题解答
习题解答2-1、什么是调制信道？什么是编码信道？说明调制信道和编码信道的关系。
答：所谓调制信道是指从调制器输出端到解调器输入端的部分。
从调制和解调的角度来看，调制器输出端到解调器输入端的所有变换装置及传输媒质，不论其过程如何，只不过是对已调制信号进行某种变换。
所谓编码信道是指编码器输出端到译码器输入端的部分。
从编译码的角度看来，编码器的输出是某一数字序列，而译码器的输入同样也是某一数字序列，它们可能是不同的数字序列。
因此，从编码器输出端到译码器输入端，可以用一个对数字序列进行变换的方框来概括。
根据调制信道和编码信道的定义可知，编码信道包含调制信道，因而编码信道的特性也依赖调制信道的特性。
2-2、什么是恒参信道？什么是随参信道？目前常见的信道中，哪些属于恒参信道？哪些属于随参信道？答：信道参数随时间缓慢变化或不变化的信道叫恒参信道。
通常将架空明线、电缆、光纤、超短波及微波视距传输、卫星中继等视为恒参信道。
信道参数随时间随机变化的信道叫随参信道。
短波电离层反射信道、各种散射信道、超短波移动通信信道等为随参信道。
2-3、设一恒参信道的幅频特性和相频特性分别为：其中，0K 和d t 都是常数。
试确定信号)(t s 通过该信道后的输出信号的时域表示式，并讨论之。
解：传输函数d t j je K e H H ωωϕωω-==0)()()(冲激响应)()(0d t t K t h -=δ输出信号)()()()(0d t t s K t h t s t y -=*=结论：该恒参信道满足无失真条件，故信号在传输过程中无失真。
2-4、设某恒参信道的传输特性为d t j eT H ωωω-+=]cos 1[)(0，其中，d t 为常数。
试确定信号)(t s 通过该信道后的输出信号表达式，并讨论之。
解：输出信号为： dt K H ωωϕω-==)()(0)(21)(21)()(2121)(21]cos 1[)(00)()(00000T t t T t t t t t h e e e e e e e e T H d d d T t j T t j t j t j T j T j t j t j d d d d d d --++-+-=++=++=+=+--------δδδωωωωωωωωωω讨论：此信道的幅频特性为0cos 1)(T H ωω+=，相频特性为ωωϕd t -=)(，相频特性与ω成正比，无想频失真；K H ≠)(ω，有幅频失真，所以输出信号的失真是由信道的幅频失真引起的，或者说信号通过此信道只产生幅频失真。
微波通信简介
微波通信简介微波通信是一个系统工程，安装、维护、调测涉及的知识面宽，需要扎实的基础知识和丰富的实际经验，在较短的时间内掌握有一定困难。
一、微波通信的基本概念:微波通信是现代化重要通信手段之一，与其他通信方式相比它具有以下优点:建设周期短;投资底;抗自然灾害性能强;不容易遭受人为性的破坏。
对信息传输可靠性比较高，跨越山河比较方便，它的传输方式具有独道的特点。
缺点:微波经空中传送，易受干扰，在同一微波电路上不能使用相同频率于同一方向，因此微波电路必须在无线电管理部门的严格管理之下进行建设。
此外由于微波直线传播的特性，在电波波束方向上，不能有高楼阻挡，因此城市规划部门要考虑城市空间微波通道的规划，使之不受高楼的阻隔而影响通信。
因此，世界许多国家尤其是比较发达的国家作为一种重要的通信手段予以大力的发展形成很大的通信网，在世界通信事业的发展中起过非常重要的作用。
1、微波通信的基本概念通常人们把通信使用什么频率，称为什么通信。
如把30,300千赫称长波用于通信,称长波通信，(电台)把300,3000千赫称为中波,用于广播，称中波广播，把3,30兆赫称短波用于通信称短波通信。
在电信领域通常把3000M,30000M频段的通信，称微波通信。
———————————————————————————————————————————————从另一个概念讲，电磁波有长波中波短波,而波长在1米至0.1毫米之间的电磁波,称为微波。
使用微波进行的通信被称为微波通信。
微波通信具有可用频带宽、通信容量大、传输损伤小、抗干扰能力强等特点,可用于点对点、一点对多点或广播等通信方式。
名词解释:频率 :在单位时间内物体完成全振动的次数叫频率，用f表示单位: HZ KHZ MHZ GHZ 1GHZ=1000MHZ1MHZ=1000KHZ波长波速波长,波速/频率频率,波速/波长电磁波的波速由介质决定的，真空中等于光速，空气中略低于光速，而波速=波长*频率，即波长越长频率越低，波长越短频率越高。
微波通信技术
WEIBO TONGXIN JISHU微波通信技术(microwave communication techniques) 微波通信是指利用波长为1米～0.1毫米（频率为0.3～3000吉赫）的无线电波进行的通信。
包括微波视距接力通信、卫星通信、散射通信、一点多址通信、毫米波通信及波导通信等。
微波通信特点是：频率范围宽，通信容量大，传播相对较稳定，通信质量高，采用高增益天线时可实现强方向性通信，抗干扰能力强，可实施点对点、一点对多点或广播等形式的通信联络。
它是现代通信网的主要传输方式之一，也是空间通信的主要方式。
微波通信在军事战略通信和战术中占有显著的地位。
微波按照波长可分为分米波、厘米波、毫米波和丝米波，其中部分波段用一些常用代号来表示（见表）。
L以下频段适用于移动通信。
S至Ku波段适用于以地球表面为基地的通信，其中，C波段的应用最为普遍。
60GHz的电波在大气中衰减较大，适用于近距离的保密通信。
94GHz的电波在大气中衰减很小，适合地球站与空间站之间的远距离通信。
系统组成及工作原理微波通信系统由发信机、收信机、多路复用设备、用户设备和天馈线等组成（见图1）。
其中发信机由调制器、上变频器、高功率放大器组成；收信机由低噪声放大器、下变频器、解调器组成；天馈线设备由馈线、双工器及天线组成。
图1微波通信系统组成其工作原理是：用户设备把各种要传输的信息变换成基带信号或把基带信号变换成原信息。
多路复用设备可使多个用户的信号共用一个传输信道。
调制器把基带信号调制到中频（频率一般为数十至数百兆赫）上，也可直接调制到射频上。
解调器的功能与调制器相反。
上、下变频器实现中频信号与微波信号之间的频率变换。
高功率放大器把发射信号提高到足够的电平，以满足在信道中传输的需要。
百瓦以下的设备中，功率放大器采用固态微波功放；当射频输出电平在百瓦以上直至数十千瓦时，通常采用行波管或速调管放大器。
低噪声放大器用于提高接收机的灵敏度，主要采用微波低噪声场效应管放大器。
《现代通讯系统》课件(第三章-微波中继通信系统)
本课件介绍微波通信及中继系统的基本概念，包括传输链路、参数设计、数 字化、应用领域等方面，旨在加深对现代通讯技术的理解。
微波通信的基本概念
微波通信的定义
微波通信是指利用微波电磁波进行通信的方法。
微波信道的特点
信道宽带大、传输速率快、免受电磁干扰等。
微波通信与其他通信方的比较
与有线通信比较，微波通信无需线路，安装方便；与卫星通信比较，微波通信无需面向卫星 天线，使用成本更低。
微波中继数字化的应用
主要应用在高速率通信和高质量 音频广播领域。
微波通信系统的应用领域
1 微波通信系统的应用领域
主要应用在军事通信、铁路通信、航空与航海通信、广播电视传输等。
2 微波通信系统的优势和短处
传输距离远，速度快，但受气象条件限制较大。
3 微波通信系统的未来发展方向
数字化技术的应用以及对天气干扰的优化处理等。
总结
1
微波通信的优越性
高速率、宽带、传输距离远。
2
微波中继系统的参数设计
需要综合考虑多种因素，如信道距离、频带等。
3
微波数字化在通信领域中的应用
在高速率通信及音频广播方面得到广泛使用。
需要多方面考虑，如信道距离、传输功 率、功率增益等。
中继站的功率放大器设计
需要根据传输信道特性以及信号的频带 和传输距离等因素进行设计。
微波中继通信系统的数字化
微波中继通信数字化的背 景和意义
数字化可以提高通信的可靠性和 数字处理的能力。
微波中继数字化的实现技 术和方法
主要有软件无线电、直接数字频 率合成和数字化下变频等。
微波中继系统的组成
微波中继系统的功能 和特点
实现超距离、高速率的通信。
微波通信
微波通信| [<<][>>]微波通信（microwave communication）利用微波作为载波的一种重要的无线通信方式。
微波波长一般为1m至1mm（频率为300MHz~300GHz）。
微波既是一个很高的频率，同时也是一个很宽的波段。
目前研究微波通信所用的频段主要是L 波段（1.0~2.0GHz）、S波段（2.0~4.0GHz）、C 波段（4.0~8.0GHz）、X波段（8.0~12.4GHz）、Ku波段（12～18GHz）、K波段（18～27GHz）以及Ka 波段（27~40GHz）。
特点微被通信是微波和通信相结合的一门学科，是通信科学的一个分支，工作于微波波段。
微波波段具有很宽的频带，包括分米波、厘米波和毫米波，是现有的长波、中波和短波波段总和的约1000倍。
频带宽意味着信息容量大，这样宽的频带可以建立大容量的语言、文字、数据和图像等信息的传输线路。
由于微波频率高，它不受天电干扰和工业干扰以太阳黑子变化的影响。
因此，微波信道传输质量较高，通信稳定可靠。
由于微波通信与其他通信方式相似，同样具有信息采集、处理、变换、发送、传输，直至接收、检测、反变换、加工处理，并进行复接和交换等过程。
微波通信与其他波长较长的无线通信以及有线通信相比，能较方便地克服地形带来的障碍，有较大的灵活性，且建设投资和维护费用低，施工也较快。
组成一般微波通信系统是由天馈系统、发信机、收信机、多线复用设备以及用户终端设备等组成，如下图所示。
微波通信系统图天馈系统是用来发射、接收或转接微波信号的设备，由馈线、双工器及天线组成。
馈线主要用波导或同轴电缆。
微波天线的基本形式有喇叭天线、抛物面天线、喇叭抛物面天线和潜望镜天线等。
目前，常用的一种具有双反射器的抛物面天线，称做卡塞格伦天线。
发信机用于将基带信号转变成大功率的射频信号，主要由调制器、中频放大器、上变频器和射频功率放大器组成。
收信机用于将基带信号的射频信号转变成基带信号，主要由低噪声放大器、下变频器、中频放大器及解调器组成。
现代通信系统 第2章 微波中继通信系统
现代通信系统
第2章 微波中继通信系统
地球表面是个曲面，且天线所架高度 有限，发信端发出的电磁波会受到地面的 阻挡。在一定天线高度的情况下，为了克 服地球的凸起而实现远距离通信，必须采 用中继接力的方式，两个通信点(信号转节 点)间设立中继站，即所谓的视距通信。否 则A站发射出的微波射线将远离地面而根 本不能被D站接收。
38
现代通信系统
第2章 微波中继通信系统
39
现代通信系统
第2章 微波中继通信系统
40
现代通信系统
第2章 微波中继通信系统
微波站的主要设备包括发信设备、收 信设备、天馈系统、电源设备以及保障 通信线路正常运行和无人维护所需要的 监测控制设备等。
41
现代通信系统
第2章 微波中继通信系统
发信设备的组成
交换 交换 中心 中心
端局 端局
终端 终端
交换 交换 中心 中心 光纤通信 光纤通信
交换 交换 中心 中心
卫星通信 卫星通信
微波中继通信系统在整个通信网中的位置
4
现代通信系统
第2章 微波中继通信系统
2.1 微波中继通信的概念
微波通信的发展与无线通信的发展是 分不开的。 微波中继通信是利用微波频率 （300MHz~300GHz)作载波携带信息， 通过无线电波空间，采用中继（接力） 通信方式在地面上进行的无线电通信。
20
现代通信系统
第2章 微波中继通信系统
（3）通信灵活性较大 微波中继通信采用中继方式，可以 实现地面上的远距离通信，并且可以跨越 沼泽、江河、湖泊和高山等特殊地理环境。 在遭遇地震、洪水、战争等灾祸时，通信 的建立、撤收及转移都比较容易，这些方 面比电缆通信具有更大的灵活性。
通信复习题
现代通信复习提要第一章绪论1. 通信的定义2. 通信的分类 ⑴按传输信息的媒质的不同，可将通信分为： 和 。
⑵根据通信系统传输信号形式不同，通信系统分为 、 。
⑶根据消息在送到信道之前是否采用调制，通信可分为 和 。
3通信系统的传输媒质包括（ ）（ ）（ ）（ ）A.电磁波B. 电缆C. 光缆D.无线电波4通信设备的工作方式有（ ）（ ）（ ）（ ）A.单工制B.半双工制C.全双工制D.混合制5. 消息中的信息量与消息发生的 有关，消息出现的概率愈小，则消息中的 越大。
6. 符号集为A 、B 、C 、D 、E ，相互独立，相应概率为、、、、，其平均信息量为：（ ）7. 采用二进制编码，信息速率为400kbit/s ，则码元速率为 ；如采用十六进制编码，码元速率为 。
8. 采用二进制编码，信息速率为20Mbit/s,则码元速率为 ，如采用十六进制编码，码元速率为 。
9.通信系统的两个最主要的性能指标是 和 。
10.衡量通信系统的主要性能指标包括 和 。
11. 黑白电视图像每幅含有5103⨯个象素，每个象素有16个等概率出现的亮度等级。
要求每秒传输30帧图像。
若信道输出信噪比为30dB ，计算传输该黑白电视图像所要求的信道最小带宽？12. 某高斯信道带宽为4kHz ，输出信噪比为63倍，则信道容量为：（ ）第二章 数字通信系统 1.数字通信系统可进一步细分为 、 、 。
2.数字通信系统，按照调制方式的不同，可分为 传输和 传输。
3. 数字通信系统的特点有（ ）（ ）（ ）（ ）A . 传输离散的数字信号B . 占用带宽较大C . 抗干扰能力强，实现远距离高质量传输D . 实现综合业务数字化、安全性强4.将时间上连续的信号处理成时间上离散的信号的过程叫（ ）A.编码B.量化C.抽样D.复用5模拟信号数字化经过 、 、 三个过程。
6. 我国PCM 语音编码采用的压缩标准是（ ）A . A 律 B . B 律 C .μ 律 D . β律7. 在PCM 系统中，设输入信号的抽样值为＋635个量化单位（最小的量化间隔为1个量化单位），采用逐次比较编码将它按照13折线A 律特性编成8位码 ，试求：（1） 编码器的输出码组876554321C C C C C C C C C ；（2） 计算量化误差。
数字微波通信系统
填空：1、分集技术是指通过两条或两条以上的途径传输同一信息，以减轻衰落的技术措施。
2、微波中继通信最基本的特点是：微波、多路、接力。
3、微波频率波段频率为300M~300GHZ，波长为1mm~1m范围的电磁波。
4、SDH三大核心特点是：同步复用、标准的光接口、强大的网络管理能力。
5、基带传输系统频带利用率的最大值，也就是说任何基带传输系统在单位频带最多每秒钟传输2个码元，不管二元还是多元码。
6、数字微波中继通信线路是由终端站、中继站、枢纽站、分路站等组成。
7、在传输线路上以1000bit/s的速率传输数据，经测试1小时内共有50bit的误码，则该系统的误比特率为50X100%1000X3600选择：当电波的电场强度方向垂直于地面时，此电波就为垂直极性波。
在SDH微波中继通信系统中，没有上下话路功能的站是中继站。
两个以上的电台使用同一频率而产生的干扰就是同频干扰。
在天线通信系统中，很多都采用两个接收天线，以达到空间分极效果。
厘米波频率范围是3G~30GHZ地球表面传播的无线电波称为散射波。
判断：无线通信可以传送电报电话传真图像数据以及广播和电视节目等通信业务。
正确无线电波的传播不受气候和环宽的影响。
错基本同步传输模块是STU-1，其速率为155.520µb/s,STU-N是将STM-1同步复用并插入一些字节实现的。
错由于大气折射作用实际的电波不是按直线传播，是按曲线传播的。
正确QAM是一种调幅调制模式，不是调相调制模式。
错（既调幅又调相）简答：1、SDH结构图及各部位作用1）信息净负荷（payload）是存放各种信息的负载。
2）段开销（SOH）是为了保证信息净负荷正常传送所必须附加的网络运行、管理和维护字节。
3）管理单元指针（AU-PTR）AU-PTR是用来指示信息净负荷的第一个字节的准确位置，以便接收端能进行正确分接。
各种信号装入SDH帧结构的净负荷区需经过三个步骤：映射、定位、复用。
第二章微波中继通信系统
交换机的作用
数字微波通信系统设备中交换机的作用是实现本 地用户终端之间的业务互通，如实现本地话音用户之 间的通话，又可通过微波中继通信线路实现本地用户 终端与远地(对端交换机所辖范围)用户终端之间的业 务互通。交换机配置在微波终端站或微波分路站。
终端复用设备的基本功能
数字微波通信系统设备中终端复用设备的基本功 能是将交换机送来的多路信号或群路信号适当变换， 送到微波终端站或微波分路站的发信机；将微波终端 站或微波分路站的收信机送来的多路信号或群路信号 适当变换后送到交换机。
合标准的标准系列数字复用设备，每组数字复用设备都包 含一套并路设备和一套分路设备；
4） 包含两次64Kb/s的数字信号转接，其它为群转接； 5） 适用于国际和国内的远距离微波干线通信。
2. 中级假设参考电路 1） 传输容量二次群以上； 2） 基本长度为1220km； 3） 由4类质量不同的假设参考数字微波段组成，第一类
因为信号从中间站的某一中继机的收信机转接到另 一中继机的发信机时，接口频带为中频，所以称作中频 转接又称为外差转接。中频转接省去了调制、解调器， 简化了设备，且没有调制和解调引入的失真和噪声。中 频转接的发信本振和收信本振采用移频振荡方案，降低 了对本振稳定度的要求。但中频转接不能上、下话路， 不能消除噪声积累。对于不需要上、下话路的中继站， 可以采用中频转接方式，如模拟微波中继通信系统的中 继站就常用这种方式。
数字微波中继通信系统的终端复用设备是时分多 路数字终端机，包括增量调制(DM)和脉冲编码调制 (PCM)两种制式。增量调制数字终端机常用在军事数 字微波中继通信中，脉冲编码调制终端机常用在民用 数字微波中继通信中。终端复用设备配置在微波终端 站或微波分路站。
微波站的基本功能
华为-微波通信原理
球面波、三次、四次...波前面也是球面波。
在微波通信中，当发信天线的尺寸远小于微波中继距离时，可将 发射天线看成是一个点源。
ቤተ መጻሕፍቲ ባይዱ
几个基本概念
惠更斯—费涅耳原理
互易定理的概念:
指出，在线性和各向同性的媒质中，任何无线电路上，当发射天 线互换时，不会影响电路的传输特性，或者发射机移到接收点， 而接收机同时移到发射点时，则接收性能，不变。 根据这个原理，对流层是电波的主要传输媒质空间，它就是具有 线性和各向同性的媒质，因此在其中就可以减化工程计算。
几个基本概念 费涅耳半径(The Fresnel Radius)
T
F1
R
d1
P d
d2
F1=（λd1d2/d）1/2 F2=（2λd1d2/d）1/2 = (2)1/2 F1 ...... Fn=（nλd1d2/d）1/2 = (n)1/2 F1
图1
第一费涅耳区半径
几个基本概念 费涅耳半径(The Fresnel Radius)
几个基本概念 费涅耳椭球面
假定有一个微波中继段发信点为T，收信点为R，站间距为d， 平面上一个动点P到两个定点（T、R）的距离若为一个常数，
则此点的轨迹为一个椭圆。在空间此动点的轨迹是一个旋转
椭球面。 对于电波传播，这个常数当为d+λ /2时，得到的椭球面称为 第一费涅耳椭球面；常数为d+2λ /2时，得到的椭球面称为 第二费涅耳椭球面...... 常数为d+Nλ /2时，得到的椭球面 称为第N费涅耳椭球面.
The Second Fresnel Zone
Direct signal 2nd zone 1st zone Reflected signal
现代通信系统第2章微波中继通信系统
现代通信系统 第2章 微波中继通信系统
➢微波中继通信主要用来传送长途电话信 号、宽频带信号（如电视信号）、数据 信号、移动通信系统基地站与移动业务 交换中心之间的信号等，还可用于通向 孤岛等特殊地形的通信线路以及内河船 舶电话系统等移动通信的入网线路。
15
现代通信系统 第2章 微波中继通信系统
微波通信自第二次世界大战后期开始应 用，历经由模拟到数字，使用频段由低频 段向高频段的发展，其频谱利用率也不断 由于技术的进步而得到不断的提高，应用 领域也由长途电信、彩色电视传输，拓展 到一点多址、无线接入、无线局域网等领 域，微波通信的发展应用历程，是它特点 的充分体现。
微 分米波(特高频) 厘米波(超高频)
波 毫米波(极高频)
300MHz—3(GHz) 3—30(GHz) 30—300(GHz)
100—10cm 10—1cm 1cm—1mm
红外线(光波)
＞300(GHz)
＜1mm
9
现代通信系统 第2章 微波中继通信系统
• 分米波（特高频）：用于电视广播，飞机 导航、着陆，警戒雷达，卫星导航，卫星 跟踪、数传及指令网，蜂窝无线电通信。
6
现代通信系统 第2章 微波中继通信系统
• 米波：用于语音广播，移动（包括卫星移 动）通信，接力（~50km跳距）通信，航 空导航信标，以及容易实现具有较高增益 系数的天线系统。 微波频段是在较高频段，通常人们所 说的微波是指频率在0.3～300GHz范围的 电磁波，微波通信利用此频段的电磁波来 传递信息。
微波中继站和分路站统称微波中间 站。任务是完成微波信号的转发和分路。
35
现代通信系统 第2章 微波中继通信系统
36
现代通信系统 第2章 微波中继通信系统
无线通信与网络复习
无线通信与网络复习（1）选择与填空第一章无线通信一、填空题1.无线电通信是指利用（电磁波）的辐射和传播，经过空间传送信息的通信方式。
2.中波通信白天主要靠地波传播，夜晚也可由（电离层）反射的天波传播。
3.微波通信可用于高达（2700）路甚至更多的大容量干线通信。
二、单项选择题1.超短波通信只能靠直线方式传输，传输距离约（A）km。
A、50B、100C、150D、2002.中波通信多用于（C）。
A、海上B、水下C、广播D、地下3.（C）设备较简单，机动性大，因此也适用于应急通信和抗灾通信。
A、长波通信B、中波通信C、短波通信D、微波通信4.超短波通信的工作频带较宽，可以传送（B）路以下的话路或数据信号。
A、20B、30C、40D、505.（D）适合于电视广播和移动通信。
A、长波B、中波C、短波D、超短波6.（D）利用对流层大气的不均匀性对微波的散射作用，可以进行散射通信，每个接力段可长达数百公里。
A、长波通信B、中波通信C、短波通信D、微波通信三、多项选择题1.无线通信系统的发射机由（ABCD）和功率放大器等组成。
A、振荡器B、放大器C、调制器D、变频器2.无线通信系统的接收机主要由前置放大器、（ABCD）和低频基带放大器等组成。
A、变频器B、本地振荡器C、中频放大器D、解调器3.无线电通信系统包括（ABCD）。
A、发射机B、发射天线C、接收天线D、接收机第二章微波通信一、填空题1.微波接力通信是利用微波（视距传播）以接力站的接力方式实现的远距离微波通信，也称微波中继通信。
2.数字微波同步技术主要包括位同步、时隙同步及（帧同步）。
3.有源微波接力站是指具有补偿接收信号的传输损耗和失真，并完成频率转换和（路由改向）功能的接力站。
4.有源微波接力站有基带、（中频）和射频三种转接方式。
5.无源微波接力站是指用金属反射板、绕射栅网或以两个背对背微波天线直接联结的方式，来改变（波束传播）方向的接力站。
6.微波站是指地面微波接力系统中的（终端站）或接力站。
通信原理第二章(信道)习题及其答案
第二章（信道）习题及其答案【题2－1】设一恒参信道的幅频特性和相频特性分别为0()()d H K t ωϕωω⎧=⎨=-⎩其中，0,d K t 都是常数。
试确定信号()s t 通过该信道后的输出信号的时域表达式，并讨论之。
【答案2－1】 恒参信道的传输函数为：()0()()d j t j H H e K e ωϕωωω-==，根据傅立叶变换可得冲激响应为：0()()d h t K t t σ=-。
根据0()()()i V t V t h t =*可得出输出信号的时域表达式：000()()()()()()d d s t s t h t s t K t t K s t t δ=*=*-=-讨论：题中条件满足理想信道（信号通过无畸变）的条件：()d d H ωωφωωτττ⎧=⎨⎩常数（）＝－或＝ 所以信号在传输过程中不会失真。
【题2－2】设某恒参信道的幅频特性为[]0()1cos d j t H T e ωω-=+，其中d t 为常数。
试确定信号()s t 通过该信道后的输出表达式并讨论之。
【答案2－2】 该恒参信道的传输函数为()0()()(1cos )d j t j H H e T e ωϕωωωω-==+，根据傅立叶变换可得冲激响应为：0011()()()()22d d d h t t t t t T t t T δδδ=-+--+-+根据0()()()i V t V t h t =⊗可得出输出信号的时域表达式：0000011()()()()()()()2211 ()()()22d d d d d d s t s t h t s t t t t t T t t T s t t s t t T s t t T δδδ⎡⎤=⊗=⊗-+--+-+⎢⎥⎣⎦=-+--+-+讨论：和理想信道的传输特性相比较可知，该恒参信道的幅频特性0()(1cos )H T ωω=+不为常数，所以输出信号存在幅频畸变。
其相频特性()d t ϕωω=-是频率ω的线性函数，所以输出信号不存在相频畸变。
本科课讲义移动通信原理与设备
.Word文档资料邯郸学院讲稿2018～2019学年第一学期分院(系、部)：机电学院教研室：应用物理课程名称：移动通信原理与设备授课班级：2016应用物理学本科主讲教师：常成职称：助教使用教材：《移动通信原理与设备》制作系统：邯郸学院制第1章移动通信概述1.1 移动通信的基本概念1.1.1 移动通信的定义移动通信：通信双方至少有一方是处于移动状态，并且其中的一部分传输介质是无线的传输方式。
1.1.2 移动通信系统的组成移动通信系统的组成：移动业务交换中心（MSC）、基站（BS）、移动台（MS）、中继线。
1.1.3 移动通信的特点1.设备性能要求高对移动台体积、重量、功耗、操作、抗恶劣环境等的要求2.电波传播有严重的衰落现象移动台接收信号存在多径现象而引起严重衰落3.存在远近效应近处移动台干扰远处移动台，要求移动台具有自动增益控制4.强干扰条件下工作各种噪声干扰严重5.存在多普勒效应移动台载波频率随移动速度变化，引起频率偏移6.技术复杂解决用户数量大、频率资源有限、保证通信质量等问题1.2 移动通信的发展1.2.1 第一代移动通信系统（1G）现代蜂窝移动电话系统：20世纪80年代中国采用TACS制式，1987年在上海、广东率先建成开通。
第一代移动通信系统的主要特点是：1.全双工工作，具有越区频道转换、自动漫游通信功能。
全双工：全双工指可以同时（瞬时）进行信号的双向传输（A→B且B→A）。
越区频道转换：当移动台从一个小区(指基站或者基站的覆盖范围)移动到另一个小区时，为了保持移动用户的不中断通信需要进行的信道切换称为越区切换。
漫游（roaming）指移动台离开自己注册登记的服务区域，移动到另一服务区后，移动通信系统仍可向其提供服务的功能。
（1）采用模拟话音信道传输信息，将用户的语音信号直接调制到发射频段上。
（2）采用FDMA频分多址方式区分不同的信道。
（3）基站必须同时发射和接收多个不同频率的信号，A与B通过基站中转通信，须同时占用4个频道实现双工。
SDH数字微波通信技术
SDH数字微波通信技术SDH 微波通信是新一代的数字微波传输体制。
数字微波通信是用微波作为载体传送数字信息的一种通信手段。
它兼有SDH 数字通信和微波通信两者的优点，由于微波在空间直线传输的特点，故这种通信方式又称为视距数字微波中继通信。
本文主要介绍SDH数字微波通信技术的组成、特点及应用。
一、SDH数字微波通信系统的组成1、数字微波传输线路的组成形式可以是一条主干线，中间有若干分支，也可以是一个枢纽站向若干方向分支。
如图1所示是一条数字微波通信线路的示意图，其主干线可长达几千公里，另有若干条支线线路，除了线路两端的终端站外，还有大量中继站和分路站，构成一条数字微波中继通信线路。
组成此通信线路设备的连接方框图如图2所示。
它分为以下几个部分：2、用户终端，直接为用户所使用的终端设备，如自动电话机、电传机、计算机、调度电话等。
3、交换机。
这是用于功能单元、信道或电路的暂时组合以保证所需通信动作的设备，用户可通过交换机进行呼叫连接，建立暂时的通信信道或电路。
这种交换可以是模拟交换，也可以是数字交换。
4、数字电话终端复用设备（即数字终端机）。
其基本功能是把来自交换机的多路信号变换为时分多路数字信号，送往数字微波传输信道，以及把数字微波传输信道收到的时分多路数字信号反变换为交换机所需的信号，送至交换机。
5、微波站。
按工作性质不同，它可分成数字微波终端站、数字微波中继站和数字微波分路站。
SDH微波终端站的发送端完成主信号的发信基带处理、调制、发信混频及发信功率放大等；终端站的收信端完成主信号的低噪声接收、解调、收信基带处理。
终端站还具有备用倒换功能，包括倒换基准的识别，倒换指令的发送与接收，倒换动作的启动与证实等。
6、数字微波中继站。
主要完成信号的双向接收和转发。
有调制、解调设备的中继站，称再生中继站。
需要上、下话路的中继站称微波分路站，它必须与SDH 的分插复用设备连接。
再生中继站具有全线公务联络能力，以及向网管系统汇报站信息。
微波简介
作为传输介质，微波有着其他通信方式无法比拟的优点微波中继通信系统以及现有的微波宽带通信系统是已经商用的系统从通信系统使用的信道传输频率来看，属于微波通信系统的有卫星通信系统、地面微波中继通信系统、本地多点分配接入系统(LMDS)等系统这些微波通信系统基本上具有相同的发射机结构，本文将探讨通用的微波发射机技术微波简介微波是指频率在300MHz～300GHz的电磁波，对应波长为1m～1km，传播速度与光速相同目前工业微波设备所采用的微波频率为2450MHz和915MHz两种在工业微波设备中，微波的特性主要表现为吸收性、穿透性和反射性微波能够被极性分子的介质所吸收，并将微波能转化为热能，即微波对极性分子具有热效应当对介质施加频率达2450MHz的微波电场时，电场方向每秒钟变换24.5亿次，极性分子也会随之摆动24.5亿次这种分子的摆动受到分子问作用力的干扰和阻碍而产生热能，形成宏观的微波加热，介质的温度也随之升高水是典型的极性分子，所以微波可以用来对含水物料进行干燥微生物的细胞也是由极性分子构成的微波对微生物不仅具有热效应，而且具有生物效应，使微生物的细胞失去生物活性而死亡所以，微波可以杀灭食品、药品或其他物料中的细菌、虫及虫卵微波可以穿透绝缘材料(如陶瓷、玻璃、纸张、塑料等)，遇到金属则会被反射微波的主要特性有以下几点：①微波能穿透高空电离层，这一特点为天文观测增加了一个“窗口”，使得射电天文学研究成为可能同时，微波能穿透电离层这一特点又可被用来进行卫星通信和宇航通信但另一方面，也正是由于微波不能为电离层所反射，所以利用微波的地面通信只限于天线的视距范围之内，远距离微波通信需用中继站接力②微波的波长比一般宏观物体如建筑物、船舰、飞机、导弹等的尺寸短得多，因此当微波波束照射到这些物体上时将产生显著的反射一般地说，电磁波的波长越短，其传播特性就越接近于光波微波的波长短这一特点，对于雷达、导航和通信等应用都是很重要的此外，一般微波电路的尺寸可以和波长相比拟由于延时效应，电磁波的传播特性将明显地表现出来，使得电磁场的能量分布于整个微波电路之中，形成所谓的“分布参数”，这与低频时电场和磁场能量分别集中在各个元件中的所谓“集总参数”有原则的区别③由于微波的频带较宽，信息容量较大，故需要传送较大信息量的通信都可以用其作为载波在微波有线通信方面，利用同轴电缆可同时传送几千路电话和几路电视，而光纤传输线的问世与发展使信息容量更为大增；在无线通信方面，利用微波中继接力传送电视和进行通信人造卫星通信的射频都是工作在微波波段的，利用三个互成120°的位于外层空间的同步卫星便可进行全世界的电视传播微波通信系统微波中继通信系统可使用的传输频率覆盖了L波段到Ka波段川根据原CCTIT建议1～40GHz 的频段用作微波通信的频段，占有39GHz的频宽，具有较大的通信容量，可以传送综合业务现在我国主要使用微波通信的频段为2、4、6、7、8、11GHz其中，2、4、6GHz用作国家一级干线；7、8、11GHz作为省内二级干线用而作为干线光纤传输的备份及补充，如点对点的SHD微波通信系统、PHD微波通信系统等，主要用于干线光纤传输系统在遇到自灾害时的紧急修复，以及由于种种原因不适合使用光纤的地段和场合这种用于光纤接力的微波通信系统将使用更高的频段，如Ka频段，以顺利实现传输速率的增高卫星通信系统具有广大的覆盖区域、无缝连接，建设成本与距离无关，易于建站组网等特点卫星通信系统常使用C、Ku和Ka波段，如加拿大Telesat公司于2004年发射的Anik F2，拥有24个C波段转发器，32个Ku波段转发器，38个Ka波段转发器，共有45个点波束，覆盖整个北美地区2004年发射的亚洲首颗新型宽带通信卫星iPSTAR，工作在Ku/Ka波段，Ku波段84个点波束、3个成形波束(用于通信和广播)，7个地区广播波束(专门用于广播)，可提供45Gb/S以上的通信容量于2005年4月12日发射的亚太六号卫星(Apstar6)，拥有S3个C频段和12个Ku频段转发器，带有抗干扰功能，覆盖范围遍及亚太区域MLDS是一种微波宽带系统，它工作在微波频率的高端(10～40GHz)，使用的带宽可以达到1GHz以上LMDS可以在较近的距离(3～10km)传输，可以实现用户远端到骨干网的宽带无线接入，能够实现从64kb/s～2Mb/s，甚至高达155Mb/s的用户接入速率LMDS可以实现点对多点双向传输话音、视频和图像信号等多种宽带交互式数据及多媒体业务，也可作为Internet 的接入网，支持ATM、TCP/IP和MPEG-2等标准LMDS组网灵活，可靠性高，在网络投资、建设速度、业务提供上比光纤经济、快速、方便，能为运营商提供有效的网络服务，因此具有“无线光纤”的美称特别是，随着Internet的快速发展，国内居民对于家中高速上网的需求也日益巨大，这使得LMDS发展日益蓬勃出于大带宽，高容量的考虑，其使用的传输频率大体为24-38GHz如NEC公司的PASOLINK系列的微波通信产品，工作频率覆盖7～38GHz，在26GHz的工作频率上，采用QPSK调制方式，发射功率为20dBm；P-COM公司的Tel-LinkPMP 系列的微波通信产品，工作频率覆盖10～38GHz，在26GHz的工作频率上，采用QPSK调制方式时发射功率为22dBm，采用16QAM时发射功率为20dBm，采用64QMA时发射功率为18dBm微波发射机1微波发射机的实现方式(1）微波直接调制发射机微波直接调制发射机的方框图如图1所示来自数字终端机的信码经过码型变换后直接对微波载频进行调制，然后，经过微波功放和微波滤波器馈送到天线，由天线发射出去这种方案的发射机结构简单，但当发射频率较高时，频调制发射机的中频功放设备制作难度大，而且在一个系列产品多种设备的场合下，这种发射机的通用性差(2）中频调制发射机中频调制发射机的方框图如图2所示信码经过码型变换后，在中频调制器中进行调制，获得中频调制信号，然后经过功率中放，把这个己调信号放大到上变频器要求的功率电平上变频器把它变换为微波调制信号，再经微波功率放大器放大到所需的输出功率电平，最后经微波滤波器输出馈送到天线，由发射天线将信号送出可见，中频调制发射机的构成方案与一般调频的模拟微波发射机相似，只要更换调制、解调单元，就可以利用现有的模拟微波信道传输数字信息因此，在多波道传输时，这种方案容易实现数字模拟系统的兼容，而在不同容量的数字微波中继设备系列中，更改传输容量只需要更换中频调制单元，微波发送单元可以保持通用因此，在研制和生产不同容量的设备系列时，这种方案有较好的通用性2发射机的主要性能指标(1）工作频段微波通信系统的频段为1～40GHz工作频率愈高，愈容易获得较宽的通频带和较大的通信容量同时，天线设备也具有更尖锐的方向性，而且体积重量减小，但是频率高时，雾、雨或雪的吸收显著，传播损耗、衰减和接收设备噪声也愈高从12GHz起，必须考虑大气中水蒸气的吸收问题，吸收衰耗随频率上升而增加当频率接近22GHz时，即水蒸气分子谐振频率时，是大气中传播损耗的峰值，衰减量很大(2）输出功率微波发射机所需的发射功率和很多因素有关，例如，通话路数愈多，频带愈宽为保持同样的通信质量，必须有更大的发信功率另外，也和站址选择，多径衰落的影响，分集接收的采用等诸多因素有关一般情况下，数字微波发射机输出功率有时只需几十mW到几百mW功率，只有长距离情况下才需要几W量级(3）频率稳定度发射机的每个工作波道都有一个标称的射频中心工作频率微波通信对频率稳定度的要求取决于所采用的通信制式及对通话质量的要求对于数字微波通信系统经常采用PKS调制方式来说，发射机频率漂移将使解调过程产生相位误差，致使有效信号幅度下降、误码率增加因此，采用数字调相的数字微波发射机比采用模拟调频的模拟微波发射机应该有更高的频率稳定度采用PSK调制方式时，频率稳定度可以取发射频率稳定度取决于本机振荡器的频率稳定度近年来，由于微波介质材料性能的提高，介质稳频振荡器日益被广泛采用此种振荡器可以直接产生微波振荡，具有电路简单、杂频干扰小及噪声较小等优点(4）交调失真发射设备处在大信号工作状态，往往工作在非线性区域，如功率放大器和上变频器等如果存在两个正弦信号，其角频率分别为w1和w2，则由于电路的非线性作用将产生许多交叉调制分量：mw1±nw2，n=0，1，2，…按照谐波次数(m+n)的大小，各分量分别称为(m+n)阶交调分量在各阶交分量中2w1-w2和2w2-w1处在w1和w2附近，大多数情况下则处在通频带之内，从而成为干扰信号一般，在微波通信系统中，更高阶的交调分量和高次谐波分量已处在频带之外，而且功率也不大，所以不构成危害电路非线性度愈坏，交调分量愈大由于两频率相距不远，这两个谱线的功率相差不大双频信号输入时的三阶交调系数是发送设备非线性的一项重要指标，例如在限带情况下，PKS调制的三阶交调系数约为-20～-25dB；而对于多电平正交调幅系统，如16QAM系统，则要求在-25～-30dB以上也就是说，对三阶交调系数的要求，取决于通信体制及误码性能恶化等因素(5）谐波抑制度总体设计在规定此项指标时，除了考虑数字微波通信系统本身的各种干扰以外，还应考虑其对模拟通信系统和卫星通信系统的干扰因此，应适当地配置工作频率和采取必要的防护措施(6）通频带宽度除了滤波器以外，发信信道的各组成部件都应具有宽频带特性通常，上变频器和微波小信号功率放大器易于实现宽带设计，而对于大功率微波放大器要求很宽的工作频带是不合适的，一般只要求能覆盖两个工作波段这样，总体设计时，可不考虑它们对发信信道通频带的影响当前微波通信技术的主要发展方向1提高QAM调制级数及严格限带为了提高频谱利用率，一般多采用多电平QAM调制技术，目前已达到256和512QAM，很快就可实现l 024／2048QAM与此同时，对信道滤波器的设计提出了极为严格的要求：在某些情况下，其余弦滚降系数应低至0.1，现已可做到0.2左右2网格编码调制及维特比检测技术为降低系统误码率，必须采用复杂的纠错编码技术，但由此会导致频带利用率的下降为了解决这个问题，可采用网格编码调制(TCM)技术采用TCM技术需利用维特比算法解码在高速数字信号传输中，应用这种解码算法难度较大3自适应时域均衡技术使用高性能、全数字化二维时域均衡技术减少码间干扰、正交干扰及多径衰落的影响4多载波并联传输多载波并联传输可显著降低发信码元的速率，减少传播色散的影响运用双载波并联传输可使瞬断率降低到原来的1/10微波发展动向—纯分组传送化随着业务网分组化的发展，传送网的分组化也是大势所趋，尤其是随着3G 和WiMAX技术的快速发展，基站的带宽需求急剧增加，预计到2011年，70％以上的基站凹传业务将实现分组化作为传送网一部分的微波网络也不可避免地面临着IP化、分组化的变革基于TDM的VC交叉将会演变为通过PW E3技术的仿真来实现基于分组的统一包交换微波通信系统也将向分组化演进，这也是微波网络下一步的发展方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微波中继通信：远距离通信，一般说来，通信距
离往往长达数千米甚至上万米，或环绕地球曲面，由于地 球曲面的影响以及空间传输的损耗，每隔50公里左右， 就需要设置中继站，将电波放大转发而延伸。
这种通信方式，也称为微波中继通信或称微波接力通信。
微波中继通信的概念
• 微波中继通信是利用微波作为载波并采用 中继（接力）方式在地面上进行的无线电 通信。
海岸潜艇通信；远距离通信；超远距离 导航
低频 LF
30300KHz
长波
10Km-1Km
地波为主
越洋通信；中距离通信；地下岩层通信； 远距离导航
中频 MF 0.3-3MHz 中波
1Km-100m
地波与天波
船用通信；业余无线电通信；移动通信； 中距离导航
高频 HF
3-30MHz 短波
100m-10m 天波与地波 远距离短波通信；国际定点通信
甚高频 VHF
30300MHz
米波
10m-1m
空间波
电离层散射（30-60MHz）；流星余迹通 信；人造电离层通信（30-144MHz）；对 空间飞行体通信；移动通信
特高频 UHF 0.3-3GHz 分米波 1m-0.1m
空间波
小容量微波中继通信；（352-420MHz）； 对流层散射通信（700-10000MHz）；中 容量微波通信（1700-2400MHz）
极长波 超长波 特长波
甚长波 长波 中波 短波
超短波
在自由空间的波长范围
100000~10000 km 10000~1000 km 1000~100 km
100~10 km(万米波) 10000~1000 m(千米波)
1000~100 m(百米波) 100~10 m(十米波) 10~1 m(米波)
9 特高频(UHF)
微波通信
✓通常把频率300MHz－300GHz的射频无线信号称为微波信号 ✓利用微波作为载体的通信称为微波通信 ✓基带传输信号为数字信号的微波通信是数字微波通信 ✓一般基带信号处理在中频完成，再通过频率变换到微波频段 ✓也可以在微波频段直接调制，但调制限于PSK ✓微波通信的理论基础是电磁场理论
2.2 概念
• 微波频段的波长范围为lm～mm，频率范围 为300MHz～300GHz，可细分为特高频 （UHF）频段／分米波频段、超高频（SHF） 频段／厘米波频段和极高频（EHF）频段／ 毫米波频段。
• 由于卫星通信实际上是在微波频段采用 中继（接力）方式通信，不过其中继站 设在卫星上而已，所以，为了与卫星通 信区分，这里所说的微波中继通信是限 定在地面上的。
通信系统概论
第2章 微波中继通信系统 Microwave relay communication
systems
School of Information Science and Engineering
Shandong University Shandong, China
现代通信的主要手段
Coaxial cable Radio link
MUX
MUX
Satellite
Fibre-optics cable
2.1 概述
微波中继通信是利用微波作为载波并采用中继
（接力）方式在地面上进行的无线电通信。
Microwave relay transmission is the
transmission of information or energy by electromagnetic waves whose wavelengths are measured in small numbers of centimeters; these are called microwaves.
微波一般称为厘米波！
无线电通信频率划分
段 频段名称 号
频段范围
1
极低频
3~30HZ
2
超低频
30~300HZ
3
特低频
300~3000HZ
4 甚低频(VLF)
3~30K
5 低频(LF)
30~300K
6 中频(MF) 300~3000K
7 高频(HF)
3~30M
8 甚高频(VHF) 30~300M
波段名称
超高频 SHF 3-30GHz 厘米波 10cm-1cm 空间波
大容量微波中继通信（3600-4200MHz）； 大容量微波中继通信（5850-8500MHz）；
数字通信；卫星通信；国际海事卫星通 信（1500-1600MHz）
极高频 EHF
30300GHz
毫米波
10mm-1mm 空间波
在入大气层时的通信；波导通信
10 超高频(SHF)
11 极高频(EHF)
12
至高频
300~3000M 3~30G
30~300G 300~3000G
分米波 微 厘米波 波 毫米波
丝米波
10~1 dm 10~1 cm 10~1 mm 1000~100um(亚毫米波)
甚低频 VLF
3-30KHz 超长波
1KKm-100Km
空间波为主
一、基本概念 问：为什么利用微波进行远距离传输必须采用 中间站转发的方式？ 1、微波工作频率高，波长短，能穿透电离层， 不能利用天波进行远距离传播。
问：为什么利用微波进行远距离传输必须采用 中间站转发的方式？
2、由于地球表面为球面，再加上地物地貌的影 响使得视距传播距离受限。
措施？ 增加天线高度，增大发射功率？
中继方式
➢ 微波线路 ➢ 发信设备 ➢ 收信设备 ➢ 中继方式
➢ 微波中继通信
微波中继通信常用于电缆无法铺设或极难铺设 的地方,而且相对而言，线路铺设简单, 建设周期 短,投资少。
➢短，损耗越大。
D
C
E
中继站
A 微波的视距传播示意图 B
• 光纤，微波，卫星骨干网三大传输手段。
微波通信的概念 微波通信是利用微波作为载波来携带信息，并 通过自由空间电波传送信息。 微波的频率范围？300MHz~300GHz 微波的传输特性？视距传输特性（直线传播）
用微波作为载体传送数字信息的一种通信手段。
(300MHz—300GHz)
微波
超长波 长 中 短 米 分米 厘米 毫米 亚毫米 光通信 0.000003 0.03 0.3 3 30 300 3103 3104 3105 3106 (MHz)
• 中继的原因
• 微波通信采用中继方式的直接原因有两 个：
• 首先，因为微波传播具有视距传播特性， 即电磁波沿直线传播，而地球表面是个 曲面，因此若在通信两地直接通信，且 天线架高有限，当通信距离超过一定数 值时，电磁波传播将受到地面的阻挡， 为了延长通信距离，需要在通信两地之 间设立若干中继站，进行电磁波转接。
