码头岸电技术规格书
某通用码头皮带机技术规格书
编制:复核:审核:审定:目录1.总则 (1)2.项目名称及内容 (1)3.使用地点 (1)4.使用概况 (1)5.主要技术参数 (2)6.作业现场的设计条件和自然条件 (2)7.标准和规范 (3)8.带式输送机总体设计和布置 (3)9.带式输送机部件 (4)10.钢材预处理和油漆 (9)11.供货范围及随机资料 (9)1.总则1.1 本规格书用于某通用码头工程煤炭码头带式输送机设备。
它提出了设备的功能、性能、结构等设计、制造、安装和试验等方面的技术要求。
1.2 本规格书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供货方应提供符合本规格书和有关工业标准的优质产品,并必须满足国家有关安全、环保等强制性标准。
1.3 如果供货方没有以书面形式对本规格书的条文提出异议,则意味着供货方提供的设备完全符合本规格书的要求,如有异议,都应在投标书中以“对规格书的意见和同规格书的差异”为标题的专门章节中加以详细描述。
1.4 本规格书所使用的标准如遇与供货方所执行的标准发生矛盾时,按较高的标准执行。
遵循规范不能理解为可以减轻和解除供货方的责任和保证以及合同规定供货方的义务。
1.5 本规格书经招、投标双方确认后,作为订货合同的技术附件,与合同正文具有同等效力。
2.项目名称及内容某港通用码头工程包含两条带式输送机---BC1、BC2,带式输送机带宽1400mm、带速3.15m/s、额定生产能力1800t/h;具体内容如下(带式输送机尺寸见附图):2.1 BC1带式输送机长约296.5m(供货包括头部漏斗和溜管)。
2.2 BC2带式输送机长约201.1m(供货包括头部漏斗和溜管)。
2.3 备品和备件2.4 随机工具和附件3.使用地点某港通用码头工程煤炭码头的码头、陆域堆场。
4.使用概况BC1带式输送机设于码头水工结构上,BC2带式输送机设于翻越大堤的高架廊道上,年设计煤炭运量为200万吨。
内河码头船舶岸电设施建设技术指南
内河码头船舶岸电设施建设技术指南目录1 总则 (4)1.1 编制目的 (4)1.2 适用范围 (4)2 基本要求 (4)2.1 一般要求 (4)2.2 电压和频率 (4)2.3 供电容量 (5)2.4 接地和安全保护 (5)3 内河码头岸电设施 (6)3.1 常规码头 (6)3.2 直立式大水位差码头 (7)3.3 有趸船的斜坡式大水位差码头 (8)3.4 无趸船的斜坡式大水位差码头 (9)3.5 内河水上服务区 (9)4 岸电设备与装置 (10)4.1 岸电接插件 (10)4.2 岸电接电箱 (11)4.3 供电电缆 (12)4.4 电缆管理装置 (13)5 检查和检测 (13)附录A 主要船型发电机组功率和电压情况表 (15)附录B 内河码头典型岸电方案 (17)1总则1.1编制目的为进一步推进内河船舶使用岸电,规范岸电设施建设,统一船岸连接接口,作为现行国家和行业相关标准的补充,为港航企业、岸电建设主体提供技术参考,编制本指南。
1.2适用范围本指南适用于内河集装箱、干散货、件杂货、滚装、客运等码头和水上服务区的船舶岸电建设。
油气化工码头不在本指南适用范围内。
除符合本指南编写标准外,还应符合现行国家和行业标准规范。
2基本要求2.1一般要求2.1.1内河船舶岸电设施建设应保证岸电设施布局、供电连接方法合理,使用安全、便捷。
2.1.2岸电设施建设方案应采用成熟的技术。
2.1.3码头岸电设施建设按照码头水位变化特点可分为水位变化较小的常规码头和水位变化较大的大水位差码头,大水位差码头可分为直立式和斜坡式两种形式。
2.1.4码头应配备便于船舶连接的供电设施,船舶按照有关规范配备相应的受电设施。
2.1.5应在岸电设施输出侧设置独立计量装置。
2.2电压和频率2.2.1岸电电源输出电压和频率可采用以下形式:2.2.2码头方应根据其停靠船舶用电情况建设与其相适应的岸电设施,输出电压和频率可采用上述形式中的一种或多种。
内河码头船舶岸电设施建设技术指南
内河码头船舶岸电设施建设技术指南1总则 (4)1.1编制目的 (4)1.2适用范围 (4)2基本要求 (4)2.1 一般要求 (4)2.2电压和频率 (4)2.3供电容量 (5)2.4接地和安全保护 (5)3内河码头岸电设施 (6)3.1常规码头 (6)3.2直立式大水位差码头 (7)3.3有趸船的斜坡式大水位差码头 (8)3.4无趸船的斜坡式大水位差码头 (9)3.5内河水上服务区 (9)4岸电设备与装置 (10)4.1岸电接插件 (10)4.2岸电接电箱 (11)4.3供电电缆 (12)4.4电缆管理装置 (13)5检查和检测 (13)附录A 主要船型发电机组功率和电压情况表 (15)附录B 内河码头典型岸电方案 (17)1总则1.1编制目的为进一步推进内河船舶使用岸电,规范岸电设施建设,统一船岸连接接口,作为现行国家和行业相关标准的补充,为港航企业、岸电建设主体提供技术参考,编制本指南。
1.2适用范围本指南适用于内河集装箱、干散货、件杂货、滚装、客运等码头和水上服务区的船舶岸电建设。
油气化工码头不在本指南适用范围内。
除符合本指南编写标准外,还应符合现行国家和行业标准规范。
2基本要求2.1 一般要求2.1.1 内河船舶岸电设施建设应保证岸电设施布局、供电连接方法合理,使用安全、便捷。
2.1.2 岸电设施建设方案应采用成熟的技术。
2.1.3 码头岸电设施建设按照码头水位变化特点可分为水位变化较小的常规码头和水位变化较大的大水位差码头,大水位差码头可分为直立式和斜坡式两种形式。
2.1.4 码头应配备便于船舶连接的供电设施,船舶按照有关规范配备相应的受电设施。
2.1.5 应在岸电设施输出侧设置独立计量装置。
2.2电压和频率2.2.1 岸电电源输出电压和频率可米用以下形式:222 码头方应根据其停靠船舶用电情况建设与其相适应的岸电设施,输出电压和频率可采用上述形式中的一种或多种。
2.2.3 岸电设施输出的电压、频率、谐波应满足《码头船舶岸电设施工程技术标准》(GB/T 51305)、《靠港船舶岸电系统技术条件》(GB/T 36028 )的有关规定。
码头岸电技术规格书
码头岸电技术规格书码头岸电招标技术规格书1、项目背景船舶靠港期间,主要是利用船上辅机发电机发电来满足船舶用电需求,船舶辅机发电机一般是燃烧重油或柴油,在消耗燃油获得动力的同时,船舶向大气排放大量的污染性气体,其主要成分含二氧化碳(CO2)、氮氧化物(NOX)、硫氧化物(SOX)、有机挥发物VOC和可吸入颗粒物PM2.5等有害污染物,破坏港区周围的生态环境。
据统计,港口城市由于停靠的船舶燃烧重油或柴油产生的废气排放比其它城市平均多25%,这些污染性气体对人类健康和环境安全构成极大威胁,据不完全统计,港口周边地区居民患呼吸系统疾病的比例要比内地城市高近10%。
建设“资源节约型、环境友好型”的绿色生态港口得到国家和港口企业高度重视,船舶停靠港口后停用船上发电机改用岸电供电这一减排节能的重大改措目前正在我国港口码头行业逐步展开。
为了更好地推进岸电技术的应用,交通运输部政策法规司于2011年颁布了“关于印发《建设低碳交通运输体系指导意见》和《建设低碳交通运输体系试点工作方案》的通知”(交政法【2011】53号),明确提出:“积极推进靠港船舶使用岸电。
力争新建码头和船舶配套建设靠港船舶使用岸电的设备设施,在国际邮轮码头、主要客运码头、内河主要港口以及30%大型集装箱码头和散货码头实现靠港船舶使用岸电”。
2015年8月31日,交通运输部印发《船舶与港口污染防治专项行动实施方案(2015-2020年)》,明确了船舶与港口污染防治专项行动工作目标,其中包括,到2020年,主要港口90%的港作船舶、公务船舶靠泊使用岸电,50%的集装箱、客滚和邮轮专业化码头具备向船舶供应岸电的能力。
大力推动靠港船舶使用岸电,努力实现我国水运绿色、循环、低碳、可持续发展。
2016年7月10日交通运输节能减排项目管理中心出台了《靠港船舶使用岸电项目专项资金支持政策解读》经国务院批准,中央财政拟对靠港船舶使用岸电项目进行奖励支持。
明确奖励资金采取“以奖代补”的方式,对2016年完成项目奖励额度不超过项目设备购置费投资总额的60%;对2017-2018年完成项目最新国家标准、行业标准的优质产品。
港口岸电电源
集装箱采用港口标准配置集装箱形式,以便于港 口吊运设备搬运移动。整个电源系统分为两部分, 分别安装在一个40英尺集装箱和一个20英尺集装箱 内,两部分都可以移动至码头前沿。
高压岸电系统技术方案
电缆连接设备
高压电缆卷筒:
(一) 高压电缆卷筒安装于副移动箱中,电缆用吊车吊入船舶; (二) 或安装在船舶尾部,随船使用。船舶靠港后,将高压电缆 卷车上的高压电缆拖至码头,与码头高压接电箱插接,将变频、 变压后的高压电输送至船上的船载变电设备,经电制转变后接入 船舶岸电箱,实现对船上设备供电。
高压岸电系统技术方案
低压变频器方案
10kV 开关柜
10Kv/ 0.38kV 变压器
低压 变频电源
0.38kV /6.6kV 升压变
压器
6.6kV@ 60Hz开
关柜
(二) 高压岸电系统组成
整个电源系统分为两部分,分别安装在一个40英尺集装箱和 一个20英尺集装箱内,两部分都可以移动至码头前沿。
高压岸电系统技术方案
高压岸电系统技术方案
满足岸电电源性能指标要求
满足岸电电源运行条件: 岸电电源与船舶发电机相比的优点:
船用发电机处于运行停止状态
电流谐波比较少,不需要谐波抑制装置 输出正弦波形,对输入电压适合范围宽,
船舶供电系统检测无压
输出电压及频率波动比较小,并用完整的通
船舶接电柜进线开关处于分闸状态 用参数设置功能
① 低压船舶/低压岸电/60 Hz直接供电方案 ② 低压船舶/高压岸电/60 Hz直接供电方案 ③ 高压船舶/高压岸电/60 Hz直接供电方案
概述
船舶电压等级
国内 380V/6.6KV
国外
440V/6.6KV/ 11KV
码头岸电箱改造

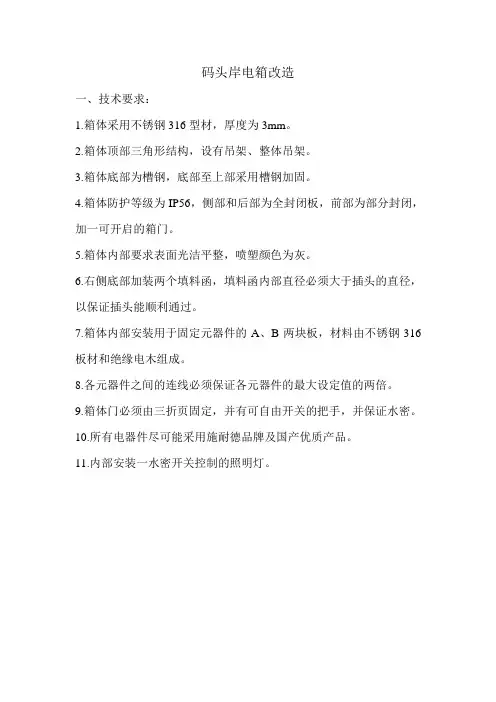

码头岸电箱改造一、技术要求:1.箱体采用不锈钢316型材,厚度为3mm。
2.箱体顶部三角形结构,设有吊架、整体吊架。
3.箱体底部为槽钢,底部至上部采用槽钢加固。
4.箱体防护等级为IP56,侧部和后部为全封闭板,前部为部分封闭,加一可开启的箱门。
5.箱体内部要求表面光洁平整,喷塑颜色为灰。
6.右侧底部加装两个填料函,填料函内部直径必须大于插头的直径,以保证插头能顺利通过。
7.箱体内部安装用于固定元器件的A、B两块板,材料由不锈钢316板材和绝缘电木组成。
8.各元器件之间的连线必须保证各元器件的最大设定值的两倍。
9.箱体门必须由三折页固定,并有可自由开关的把手,并保证水密。
10.所有电器件尽可能采用施耐德品牌及国产优质产品。
11.内部安装一水密开关控制的照明灯。
序号代号名称型号或规格1 QF 断路器300A2 QF1-3 断路器100A3 WH 电度表4 CZ1-3 插座5 K 水密开关1.箱体内部靠左侧安装A板,中部安装B板。
(具体见四图)2.箱体内部前部门边处安装照明灯水密开关。
3.箱体内部顶部靠右侧安装照明水密灯。
4.箱体右侧距底部100mm处安装两个填料函。
5.箱体底角为固定箱体使用。
1.A板:(1)A板固定在左侧内板上,距离内板80mm,四角固定,可拆卸。
(2)A板上安装一个600*1500的绝缘电木板,此板四角固定在A 板,可拆装。
此板安装主开关、电流互感器及汇流排,板前安装。
2.B板:(1)B板安装在距左侧内板550处,三折页位于后板上,左侧用螺丝固定。
(2)B板上安装一个1640*740绝缘电木板,此板四角固定在B板上,可拆装。
此板安装电度表、断路器及插座,电度表和断路器要板后安装,电度表的读数要板前观看,断路器的手柄要板前操作,插座装于板前。
五、其他:1.B板至右侧地面要安装木质格板,格板上铺绝缘胶皮。
港口岸电 标准
港口岸电标准港口岸电是指在船舶停泊在港口时,通过陆地供电设施为船舶提供电力供应。
随着环境保护意识的增强,越来越多的港口开始推行岸电供电系统,以减少船舶在停泊期间的尾气排放和碳排放。
在本文中,我们将详细探讨港口岸电的标准。
首先,港口岸电的标准包括两个方面,即港口基础设施标准和船舶接口标准。
一、港口基础设施标准1.供电设备要求:港口应配备高质量的供电设备,包括变压器、开关设备、配电线路等,以确保稳定可靠的电力供应。
同时,供电设备应具备双重或多重备份系统,确保在紧急情况下能够提供紧急备用电力。
2.供电容量要求:港口供电设施应根据港口的规模和船舶停靠需求,具备足够的供电容量。
该容量应能够满足港口同时停靠的船舶的电力需求,以确保在高峰期或特殊情况下不会出现电力不足的情况。
3.电力质量要求:港口供电设施应提供稳定的电力质量,包括电压、频率和波动范围等方面。
电力波动范围应符合国际标准,以保证供电的可靠性和船舶电气系统的正常运行。
4.安全保障要求:港口供电设施应符合国际标准的安全要求,包括防雷、绝缘等措施的采取和设备的定期维护等。
此外,供电设施还应具备相应的安全控制系统,以确保供电过程中的安全性,防止电气事故的发生。
二、船舶接口标准1.插头类型要求:船舶应配备与港口供电设施兼容的插头类型。
常见的插头类型有欧标、美标、中国标准等,船舶应选择与港口供电设施一致的插头类型,并确保插头具备良好的插拔性能和电气接触性能。
2.电气系统要求:船舶的电气系统应配备先进的岸电接口设备,包括升降电缆设备、电缆保护装置等。
这些设备要能够确保船舶和港口供电设施之间的电气连接可靠,并能够在插拔过程中保护电缆和插头的安全。
3.电力监测要求:船舶的电气系统应具备电力监测功能,能够实时监测船舶在停泊期间的电力消耗情况,并通过数据传输接口与港口管理系统实现数据交互。
这样可以实现对船舶电力消耗的监控和管理,为港口能源管理提供数据支持。
4.安全保障要求:船舶的电气系统应具备相应的安全保护措施,包括过流保护、短路保护、接地保护等。
码头岸电项目技术方案
**码头岸电项目技术方案一、项目意义1.1 项目背景我国是世界上最大的水运国家,年港口货物吞吐量达 80 多亿吨,居世界之首,每年在我国沿海和内河港口靠泊装卸货物的船舶数量巨大。
由于全世界几乎所有的船舶均使用轻质或重质柴油为燃料的发电机自行发电,相当于每艘船舶就是一个小型发电厂,一个移动的烟囱,既造成污染,又浪费能源。
中国对外原油依存度 2011 年首次超过美国达到 55%,到2014年则接近59%,国际海事组织(IMO)2013年数据表明:全球以柴油为动力的船舶每年向大 气排放1000万吨氮氧化物,850 万吨硫化物,污染物通过气候作用可以传播至1000km以外的地区,此外,船舶使用柴油发电机产生的噪声也会对环境造成污染。
港口二氧化碳(CO2)排放主要来源于船舶在港区内航行、靠离泊操作、靠港船舶辅机发电、码头燃油装卸设备操作和水平运输车辆的运行这三部分。
据美国西雅图港公布的 2005 年 CO2 排放来源分析结果表明,靠港船舶辅机发电排放的CO2占全港CO2 排放的 35%,同期港口装卸设备排放的CO2占全港CO2排放的 33%。
燃油设备运行消耗燃油、排放CO2的同时伴随着污染物的排放。
码头船舶岸电系统工程是指对港口岸电供电系统和船舶受电设备进行必要的增建和改造,从而达到节能减排目的,港口提供岸电的功率应能保证满足船舶停泊后所必需的全部电力设施用电需求,主要包括:船舶的生产设备(如:舱口盖驱动装置、压载水泵等)、船上生活设施、安全设备和其它设备用电。
据测算如果船舶在港口靠泊期间关停自身的燃油发电机而改用船舶岸电,每年能减少排放二氧化碳917万吨,相当于180万人口一年的排放量;减少排放二氧化硫12.6万吨,相当于720万人口一年的排放量;减少排放氮化物19.5万吨。
船舶接用岸电技术作为一项有效节能技术,在国外港口已有所应用。
2004年洛杉矶港采用岸电技术对集装箱船舶进行供电,实施效果良好。
NOx、SOx 和可吸入颗粒物PM10的排放量平均减少95%。
港口岸电设施安装调试技术规范
港口岸电设施安装调试技术规范
引言
本技术规范旨在规范港口岸电设施的安装和调试工作,确保其安全、可靠、高效地运行,满足港口码头船舶用电需求,减少港口对环境的影响,促进绿色发展。
安装要求
地理位置与周围环境
港口岸电设施安装应考虑到其地理位置和周围环境,保证船舶停泊区域离设施距离适宜,避免设施受到大风、台风等天气因素的影响。
设施布局
设施的布局应该合理,方便船舶接入,减少船舶在港口内的转弯次数,降低操作的风险。
电力供应
电力供应应保证其稳定与安全。
在安装港口岸电设施时,应考
虑其最大负荷、输出功率、终端电压和电流等因素,保证其可靠供电。
设施周边设施
港口岸电设施安装时,应考虑周边环境因素,避免设施与周边
管线设施、建筑物等相互干扰,确保周边设施的安全、完整。
调试要求
设施侧测试
调试期间,应对设施进行侧测试,包括电力输入测试、电流测
试和电压测试等,确保其电力性能稳定、电压、电流符合设计要求。
船侧测试
在船侧测试中,应根据不同的船舶,对其用电需求进行评估,确保所提供的电力性能能够满足实际需求。
在接口测试中,应对船舶与设施之间的接口进行测试,确保其连接稳定、数据传输准确。
总结
本技术规范主要介绍了港口岸电设施安装和调试的相关要求。
在实际工作中,应严格遵循技术规范的要求,确保安装和调试工作的质量,为船舶提供可靠的用电服务,为港口绿色发展注入新的动力。
码头岸电专业技术规格书
码头岸电技术规格书————————————————————————————————作者:————————————————————————————————日期:码头岸电招标技术规格书1、项目背景船舶靠港期间,主要是利用船上辅机发电机发电来满足船舶用电需求,船舶辅机发电机一般是燃烧重油或柴油,在消耗燃油获得动力的同时,船舶向大气排放大量的污染性气体,其主要成分含二氧化碳(CO2)、氮氧化物(NOX)、硫氧化物(SOX)、有机挥发物VOC和可吸入颗粒物PM2.5等有害污染物,破坏港区周围的生态环境。
据统计,港口城市由于停靠的船舶燃烧重油或柴油产生的废气排放比其它城市平均多25%,这些污染性气体对人类健康和环境安全构成极大威胁,据不完全统计,港口周边地区居民患呼吸系统疾病的比例要比内地城市高近10%。
建设“资源节约型、环境友好型”的绿色生态港口得到国家和港口企业高度重视,船舶停靠港口后停用船上发电机改用岸电供电这一减排节能的重大改措目前正在我国港口码头行业逐步展开。
为了更好地推进岸电技术的应用,交通运输部政策法规司于2011年颁布了“关于印发《建设低碳交通运输体系指导意见》和《建设低碳交通运输体系试点工作方案》的通知”(交政法【2011】53号),明确提出:“积极推进靠港船舶使用岸电。
力争新建码头和船舶配套建设靠港船舶使用岸电的设备设施,在国际邮轮码头、主要客运码头、内河主要港口以及30%大型集装箱码头和散货码头实现靠港船舶使用岸电”。
2015年8月31日,交通运输部印发《船舶与港口污染防治专项行动实施方案(2015-2020年)》,明确了船舶与港口污染防治专项行动工作目标,其中包括,到2020年,主要港口90%的港作船舶、公务船舶靠泊使用岸电,50%的集装箱、客滚和邮轮专业化码头具备向船舶供应岸电的能力。
大力推动靠港船舶使用岸电,努力实现我国水运绿色、循环、低碳、可持续发展。
2016年7月10日交通运输节能减排项目管理中心出台了《靠港船舶使用岸电项目专项资金支持政策解读》经国务院批准,中央财政拟对靠港船舶使用岸电项目进行奖励支持。
港口岸电电源
对于配电电压为低压440 V的船舶,采用一艘配备缆绳绞车和 变压器的驳船连接岸上和船舶系统。驳船上的变压器使岸上6.6 kV的电压降为440V低压。驳船与岸上电力的连接(6.6 kV)。驳 船与船舶的连接(440 V)。配电电压为高压6.6 kV的船舶不需要 驳船连接。
高压岸电系统技术方案
低压岸电系统技术方案
满足岸电环境条件
环境条件:
工作温度: -25℃~+55℃; 相对湿度: 常温下小于等于95%(不凝露); 防潮防尘、防腐蚀、防静电,防护等级:IP54; 磁场干扰:< 20V/M; 冲击干扰:< 60dbµV; 接地电阻: 1Ω,不设独立接地装置。
低压岸电系统技术方案
高压岸电系统技术方案
实施过程:
电源箱中引出一根带有插头的电缆连接至位于码头前沿的10kV接电箱。 10kV电源进入电源箱后经过开关柜分别输出到辅助电源变压器与变频器; 辅助电源变压器用于提供380V电源,给电源系统的照明、空调、通风、监 控系统等提供动力电源。 中压变频器输出10kV@60Hz电源,经一个变压器降压后,输出 6.6kV@60Hz,经过6.6kV中压开关柜,由电缆卷筒上带有插头的电缆连接到船 舶的接电柜, 船舶接电柜可设计一个自动化控制柜,用于监测船舶上供电系统电压,电流 ,功率、电度、频率,断路器运行位置、故障跳闸信号等,同时提供连锁控制 功能,以避免带电接插电源造成事故。
低压岸电系统技术方案
岸上供电系统布置
移动电源箱:
船用供电系统的移动厢采用符合岸边码头恶劣的使用环境的全密封保温移动厢。整 体外形按照标准集装箱货柜设计,确保变频电源设备能完全满足在任何恶劣的使用环境 要求。
电缆连接设备
低压岸电系统技术方案
港口船舶岸电设施建设方案(三)
港口船舶岸电设施建设方案一、实施背景随着全球环境保护意识的增强和港口船舶排放对环境的影响的关注度的提高,港口船舶岸电设施的建设成为了一个重要的发展方向。
传统的船舶发电方式主要依赖燃油,导致空气污染和温室气体排放增加。
岸电设施的建设可以实现船舶在港期间使用岸上电源供电,从而减少船舶燃油消耗和排放,降低港口运营的环境风险。
二、工作原理港口船舶岸电设施的工作原理是通过岸上电源供电给船舶使用,取代船舶自身的发电设备。
具体而言,岸电设施包括岸电接口、电缆、变压器和配电设备等组成部分。
船舶停靠港口后,通过岸电接口将岸上电源与船舶连接,然后通过电缆传输电能到船舶内部的配电设备,最终为船舶提供电力供应。
三、实施计划步骤1. 确定岸电设施建设的目标和规模,包括港口船舶的数量、停靠时间和电力需求等。
2. 进行岸电设施的可行性研究和技术评估,包括岸电接口的设计和电缆的敷设方案等。
3. 确定岸电设施建设的投资和资金来源,制定项目计划和时间表。
4. 进行岸电设施的建设和安装,包括电缆敷设、变压器安装和配电设备配置等。
5. 进行岸电设施的调试和试运行,确保设施的正常运行和安全性。
6. 开展岸电设施的推广和宣传,提高船舶使用岸电设施的意识和积极性。
四、适用范围港口船舶岸电设施建设适用于各类港口和船舶,特别是大型港口和远洋航线的船舶。
根据船舶的停靠时间和电力需求等因素,可以确定岸电设施的建设规模和配置。
五、创新要点1. 技术创新:采用先进的岸电接口设计和电缆敷设技术,提高设施的安全性和可靠性。
2. 管理创新:建立岸电设施的管理和运维机制,确保设施的正常运行和维护。
3. 政策创新:制定相关政策和标准,鼓励船舶使用岸电设施,并提供相应的经济激励措施。
六、预期效果1. 环保效果:减少船舶燃油消耗和排放,降低港口运营的环境风险。
2. 经济效益:减少船舶燃油成本,提高港口运营的竞争力。
3. 社会效益:改善港口周边环境质量,提升城市形象和居民生活质量。
滚装码头船舶岸电设备采购技术规格书
招标文件技术规格书1.总则 (3)2.工程整体概述 (4)2.1系统功能描述 (4)2.2 供货范围 (5)*2.3交货期 (6)2.4 现场施工 (6)*2.5第三方技术支持与服务 (7)3.系统设计标准及要求 (7)3.1 船舶岸基供电系统设计标准 (7)3.2设备制造应满足的规范和标准 (8)3.3总体设计要求 (10)3.4船舶岸电供电系统参数 (11)3.4.1工作环境 (11)*3.4.2岸电电源性能参数 (11)3.4.3 船舶岸基供电系统的辅助电源 (13)4.电气设备 (13)4.1变频电源单元 (13)4.2高压开关柜 (14)4.2.1 工艺要求 (14)4.2.2性能要求 (15)4.3计量系统、仪表及互感器 (16)4.4变压器 (17)4.4.1性能要求 (17)4.4.2技术参数 (17)*4.5监控系统、控制系统 (18)4.6 PLC (20)4.7 人机界面 (20)4.8 低压电器 (21)4.9岸基电源高压插座箱 (22)4.10插接件 (23)4.11 岸电的连接及断开方式 (23)4.12 其它要求 (24)4.13接地与防雷 (25)4.14高低压电力电缆 (26)4.15箱变式(或集装箱式)变电站(变电站箱体) (27)4.16消防系统 (28)4.17空调通风系统 (29)5.出厂试验和现场试验 (29)5.1 出厂试验 (30)5.2 现场试验 (30)6.售后服务及技术支持 (31)6.1 质保期及售后服务 (31)6.2 技术资料及证书 (32)6.3 培训 (32)7.验收 (33)7.1 初步验收 (33)7.2 最终验收 (33)*7.3质量保证 (33)8.审图和监理 (33)8.1招标方的监理和检验 (34)8.2第三方监理公司的监理和检验 (34)9.特别条款 (35)9.1技术部分特别条款 (35)*9.2安装调试部分特别条款 (36)10.投标产品其他有关资料及说明 (36)10.1 天津港环球滚装码头堆场岸电电源系统方案平面示意图: (36)10.2天津港环球滚装码头岸电电源装置安装区域示意图: (37)注释:(1)全文中带有“*”的条款为关键性条款,对这些关键性条款的任何负偏离或不满足将导致废标。
一个接口大容量的码头岸电技术及应用
c n e t naeito u e . ec r lo e n s n c n c l e a d ,et to sfr o ci r rd c d T o rn nd ma d dt h ia m n s ts meh d o n h L - a e d o st n h r o e t n ae sae .Ths s o e c n e t n h s g tg o c n mi et g u s oe c n ci r ttd i p o i h r o n ci a o o d e o o c o
为减少港区及其附近区域 的空气污染 , 美国
洛 杉 矶 港 实 施 的 靠 泊 船 舶 使 用 岸 电 替 代 柴 油机 动 力 (len t v a l ieP w r 简 称 A P A tr a ieM r tm o e , M) 计 划 , 求 船舶 靠 泊之 后 停止 使 用船 用 柴 油 机供 要 电,改 用码 头 配备 的供 电设 施提 供 的岸 电 。洛 杉 矶港 中海 集装 箱 码头 建成 后 , 为没 有 配 备相 应 因
A M计划 的实 施使 得 船舶 靠 泊 时污 染物 — — 二氧 P 化 碳 C O、氮 氧 化物 (O) N 、硫 化 物 ( O)和可 S 吸 入颗 粒 物 P I M O的排 放 量平 均 减少 了 9 % 5 。因
势独特, 战略位置突出, 南联长三角, 北接渤海湾 。
隔海东 临东北亚 , 西连 中 国中西 部 以至 中亚 、 欧洲 。 连 云港港 为新亚 欧大陆桥 东方桥头堡 、 国家 沿海主 要 港 口及 区域性 中心港 口、江 苏沿海 港 口群 的核
e ce c n o i l f ce c . i f i n y a d s ca i i n y e
港口岸电电源
2014年3月
汇报提纲
1 2 3 4 5 概述 高压岸电系统技术方案 低压岸电系统技术方案 主要设备及其性能 问题间辅机运行排放大气污染物,影响岸边码头 利用岸电电源系统,关闭辅机,为靠港船舶提供相对廉价、 的空气质量。 高质量稳压稳频的电源,减少船燃油消耗,降低靠港船舶在港期 间运营成本,提高码头的竞争力。
输出电压波形总谐波失真度:THD≤3%
高压岸电系统技术方案
满足岸电电源性能指标要求
满足岸电电源运行条件: 岸电电源与船舶发电机相比的优点:
船用发电机处于运行停止状态 电流谐波比较少,不需要谐波抑制装置
船舶供电系统检测无压
船舶接电柜进线开关处于分闸状态 船舶插电电缆接插正常
输出正弦波形,对输入电压适合范围宽, 输出电压及频率波动比较小,并用完整的通 用参数设置功能 节省人力,比较容易操作,不需要专人值
高压岸电系统技术方案
船舶受电系统
船舶接电箱:
船舶接电柜安装于船舶上,自动化控制柜,用于
监测船舶上供电系统电压,电流,功率、电度、频 率,断路器运行位置、故障跳闸信号等,同时提供 连锁控制功能,以避免带电接插电源造成事故。
船载变压器:
配电为440V的低压船舶,需对船舶进行改造,安 装变压器,将6.6KV的高压岸电降为受电船适用的电 压等级。
电缆连接设备
电缆接插件:
电缆接插件:如右图所示,本项目中所采用的电缆接插件均带有相序检测功
能,及机械锁紧装置,低压电缆接插件采用德国曼奈科斯产品,10kV及6.6kV
电缆接插件采用Cavotec公司电缆接插件;
高压岸电系统技术方案
船舶受电系统
受电插箱/绞车:
港口岸电电源
其他附件
高压岸电系统技术方案
辅助供电装置:
提供辅助设备用电的供给。
1 概述 2 高压岸电系统技术方案 3 低压岸电系统技术方案 4 主要设备及其性能 5 问题与建议
汇报提纲
岸电系统拓扑图
低压岸电系统技术方案
岸电系统供电模式
低压岸电 系统直接 对低压船 舶供电,。 为低压岸 电-低压 船舶模式
高压岸电系统技术方案
港口高压岸电电源 6.6KV
供给
供给
国内船舶 50Hz
国外船舶 60/50Hz
受电 船舶
高压船舶6.6KV, 低压船舶440V/380V
高压变频器方案
高压岸电系统技术方案
10kV 开关柜
高压 变频器
隔离变 压器
6.6kV@ 60Hz 开关柜
(一) 高压岸电系统组成
整个电源系统分为两部分,分别安装在一个40英尺集装箱和 一个20英尺集装箱内,两部分都可以移动至码头前沿。
高压岸电系统技术方案
船舶受电系统
船舶接电箱:
船舶接电柜安装于船舶上,自动化控制柜,用于 监测船舶上供电系统电压,电流,功率、电度、频 率,断路器运行位置、故障跳闸信号等,同时提供 连锁控制功能,以避免带电接插电源造成事故。
船载变压器:
配电为440V的低压船舶,需对船舶进行改造,安 装变压器,将6.6KV的高压岸电降为受电船适用的电 压等级。
船舶插电电缆接插正常
节省人力,比较容易操作,不需要专人值
相序监测装置信号无异常
班管理,维护也非常简单,安装、设定和调 试简便
高压岸电系统技术方案
岸上供电系统布置
电源箱:
在码头前沿设置岸电电源接电箱,如图所示接电 箱采用地下隐蔽式安装,接电作业时将覆盖钢板移 开即可进行操作,设置明显的指示灯提示作业中、 作业完成、带电指示等信号。
码头船用大功率变频岸电电源要点
SVF系列码头船用大功率变频岸电电源江门市安利机电工程有限公司生产的SVF系列码头船用大功率变频电源设备是专门针对船上、岸边码头等高温、高湿、高腐蚀性、大负荷冲击等恶劣使用环境而特别设计制造的大功率变频电源设备。
它是在我司生产的VF系列大功率变频电源的基础上,在产品功能、性能、防护等级等多方面增强型延伸产品。
完全符合中国船级社CCS的船用产品认证标准。
广泛应用于船上、船舶制造及修理厂、远洋钻井平台、岸边码头等需要由50HZ工业用电变为60HZ高质量稳频稳压电源,对船舶用电设备进行供电的场合。
SVF系列码头船用大功率变频电源设备单台功率容量由100KVA~1500KVA。
变频电源的核心重要部件—逆变单元采用芬兰Vacon PLC公司生产的符合英国劳氏船级社船用产品认证标准的通用变频器为逆变单元(在船舶及海洋钻井平台的应用中采用Vacon大功率变频器已经超过4000台);所有PCB电路板采用涂层固化处理;正弦滤波器、输出变压器采用整体真空浸渍绝缘漆和喷涂高温防护漆处理,具有较高的绝缘级别和防护能力;柜体采用喷塑处理,防护等级达到IP22,如果安装在我司生产的移动舱内,则整体防护等级达到IP55,适用于露天和经常整体移动的场合和任何恶劣的工作环境。
SVF系列船用变频岸电电源主要性能指标*额定输入电压:输入电源为三相380V/50HZ工业电源。
(交流电压允许波动范围由323V至 528V)*额定输出电压:输出电压可根据用户需要,提供多种单/三相电压等级。
*额定输出频率:60HZ/50HZ(可任意转换)或 400Hz*输出频率精度及稳定度:输出频率误差≤0.01Hz;稳定度<0.01%(0~100%负荷变化时输出频率不变)*输出电压稳压率:静态<1%;动态<3%*50%负荷突加/减时输出电压瞬间变化:<5%,并且在0.5秒内恢复到额定输出电压*变频电源过载能力:每十分钟允许有一分钟超负荷的过载电流为1.5倍输出额定线电流。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
码头岸电招标技术规格书1、项目背景船舶靠港期间,主要是利用船上辅机发电机发电来满足船舶用电需求,船舶辅机发电机一般是燃烧重油或柴油,在消耗燃油获得动力的同时,船舶向大气排放大量的污染性气体,其主要成分含二氧化碳(CO2)、氮氧化物(NOX)、硫氧化物(SOX)、有机挥发物VOC和可吸入颗粒物PM2.5等有害污染物,破坏港区周围的生态环境。
据统计,港口城市由于停靠的船舶燃烧重油或柴油产生的废气排放比其它城市平均多25%,这些污染性气体对人类健康和环境安全构成极大威胁,据不完全统计,港口周边地区居民患呼吸系统疾病的比例要比地城市高近10%。
建设“资源节约型、环境友好型”的绿色生态港口得到国家和港口企业高度重视,船舶停靠港口后停用船上发电机改用岸电供电这一减排节能的重大改措目前正在我国港口码头行业逐步展开。
为了更好地推进岸电技术的应用,交通运输部政策法规司于2011年颁布了“关于印发《建设低碳交通运输体系指导意见》和《建设低碳交通运输体系试点工作方案》的通知”(交政法【2011】53号),明确提出:“积极推进靠港船舶使用岸电。
力争新建码头和船舶配套建设靠港船舶使用岸电的设备设施,在国际邮轮码头、主要客运码头、河主要港口以及30%大型集装箱码头和散货码头实现靠港船舶使用岸电”。
2015年8月31日,交通运输部印发《船舶与港口污染防治专项行动实施方案(2015-2020年)》,明确了船舶与港口污染防治专项行动工作目标,其中包括,到2020年,主要港口90%的港作船舶、公务船舶靠泊使用岸电,50%的集装箱、客滚和邮轮专业化码头具备向船舶供应岸电的能力。
大力推动靠港船舶使用岸电,努力实现我国水运绿色、循环、低碳、可持续发展。
2016年7月10日交通运输节能减排项目管理中心出台了《靠港船舶使用岸电项目专项资金支持政策解读》经国务院批准,中央财政拟对靠港船舶使用岸电项目进行奖励支持。
明确奖励资金采取“以奖代补”的方式,对2016年完成项目奖励额度不超过项目设备购置费投资总额的60%;对2017-2018年完成项目奖励额度将逐年递减;对2018-2019年度中央财政奖励资金支持靠港船舶使用岸电项目申请工作的通知将另行发布。
2017年初,交通运输部印发了《靠港船舶使用岸电2016-2018年度项目奖励资金申请指南》的通知(交规划函【2017】100号),与此同时,2月15日交通运输部办公厅发布了《港口岸电布局建设方案(征求意见稿)》,其中对港集装箱码头岸电改造进行了规划。
际综合物流的重要节点。
虽地处北方,但冬季冻而不封。
全年营运有效时间为务院批准为国家一类对外开放港口。
经过十几年的建设,港实际年吞吐能力超过8000万吨,位居省第四位,成为中国东北西部和东部最便捷的海上进出品通道,已和世界80多个国家和地区建立了通航关系。
此次xxx码头岸电改造项目,体现了企业对节能环保的重视,是对国家政策的积极响应,符合企业的长期可持续发展。
码头船舶岸基供电项目的实施是公司持续推进节能减排工作的扩展,体现了公司节能减排的决心,是绿色港口发展的涵和体现,这也是码头开展节能减排的延续和深化。
此项目在设计和建设过程中,遵循交通运输部《码头船舶岸电设施建设技术规(JTS 155-2012)》,贯彻安全生产、资源节约和保护环境的方针,积极推动关键技术、设备研发,规岸基配套供电设施建设,从而保证岸船供电安全可靠、技术先进、经济合理和维护方便。
2、总则2.1本技术规格书适用于xxxx船舶岸电系统项目招标,涉及该项目相关设备的功能设计、设备购置、性能参数、安装施工、调试等方面的技术要求。
2.2本技术规格书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规的条文。
投标人应提供符合本规格书和有关最新国家标准、行业标准的优质产品。
同时须满足国家有关安全、环保、职业健康、能源管理等强制性标准和规的要求。
2.3本规格书所使用的标准如与投标人所执行标准不一致时,应执行较高标准。
2.4如对本技术规书有偏差(包括任何细微偏差,无论多少)都必须清楚地表示在本技术规书的附件“差异表”中。
否则将认为投标方完全响应本技术规书提出的要求。
2.5若投标方所提供的投标文件前后有不一致的地方,应以更有利于设备安装运行、工程质量为原则,由招标方确定。
2.6投标方公司注册资金需1500万(含)以上,需具有至少3个大于1000KVA (含)的变频岸电电源设备应用业绩,提供合同和业主证明材料。
合同签订后1个月,按本技术规书要求,投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方,由招标方确认。
2.7投标方需具有设计、开发、编写变频电源设备底层软件的能力,变频电源设备核心控制软件不涉及第二方,提供软件终身免费升级服务。
2.8本技术规格书仅对设备的主要规格参数进行规定。
投标人中标签订合同后,需要进一步明确技术细节、产品选型、设备安装施工、安全和消防措施等,并负责委托具备相应设计、施工资质的单位进行项目详细设计和设备安装施工,所委托的设计单位和设备安装施工单位资质需经招标人确认。
2.9 对于分包的项目设计、设备安装施工和主要外购零部件,投标方应根据技术规中指定的资质要求和品牌分别报价以最高价计入总价,招标方有权参加分包、外购设备的招标和技术谈判,投标方和招标方协商,最终由招标方确定分包厂家,但技术上由投标方负责归口协调。
2.10投标方应保证提供的产品符合安全、健康、环保标准的要求。
应能适应安装地高湿度、高盐雾环境条件。
投标方对整套设备(含辅助系统与设备)负有全部技术及质量责任,包括分包的设计、施工服务和外购设备。
2.11设备采用的专利涉及到的全部费用均被认为已包含在设备报价中,投标人须保证招标人不承担有关专利的一切责任,即发生一切侵权行为由投标人承担,与招标人无关。
2.12在签订合同之后,招标方有权提出因规标准和规程发生变化而产生的一些补充要求,在设备投料生产前,投标方应在设计上给予修改。
具体项目由招标方和投标方双方共同商定。
2.13中标人应无条件配合招标人进行设计方案优化及改造实施工作,该部分费用应在投标时充分考虑,一旦中标,总费用不予调整。
2.14本规格书经双方确认后作为合同的技术附件,与合同正文具有同等法律效力。
随合同一起生效。
本技术规格书未尽事宜,双方协商确定。
3、工程概述3.1、项目系统功能描述本次岸电项目采用高压或低压供电上船方式,在码头配电室安装一套1000KVA具有变频变压功能的变频岸电电源设备,将10KV/50HZ的码头电源变换6.6KV、440V/60HZ和6KV、400V/50HZ船用电源,通过电缆输送至码头泊位的船舶靠停头尾相应位置的非地埋式高压和低压岸电箱,每个高压岸电箱安装1个350A的高压电缆快速连换插座,每个低压岸电箱安装2套630A的电缆快速连接插座,当靠港船舶自备岸电电缆时,可直接将岸电电缆插入岸电箱实现岸电电缆的连接;当靠港船舶没有自备岸电电缆时,可通过岸电电缆卷筒提供的岸电电缆与船舶的动力母排连接。
从而给靠港的船舶提供高质量的船舶岸电电源,实现船舶靠港期间关闭船上辅机发电,达到减排节能的目的。
整套岸电系统由变频岸电电源设备系统、船岸电缆连接系统、综合管理系统等部分组成,系统具备船岸电源不带电连接、船上准同期并网连接、岸上完全同步无冲击并网连接的功能,同时具备系统本地/远程监控、保护、通信以及GPRS无线数传物联网的功能。
本项目是一个一揽子解决方案和交钥匙工程的EPC总承包项目。
包括岸电系统设计、设备供货、设备安装施工以及船岸联合调试和其他配套、辅助工作。
不仅包括供配电部分、变频变压部分,还包括相关的通信、安全保护、计量等及协助本项目办理国家指定专业机构认证,其费用含在报价里。
3.2、港口气象条件港口所在区域属南亚热带海洋性季风气候,主要气候特点是:热量丰富、季风明显、日照充足、雨量集中、夏长无酷热,冬短无严寒。
本工程采用崇武站的气象资料作为设计依据。
多年平均气温:19.9℃;多年极端最高气温:37 ℃;多年极端最低气温:-0.3℃;多年平均气压:1011.9hPa ;多年年平均最高气压:1032.7hPa ;多年年平均最低气压:973.5hPa ;多年平均相对湿度:81% ;多年最小相对湿度:13%;多年平均年降水量:1100.8 mm;年最大降水量:1856.9mm ;年最少降水量:621.2mm ;多年平均风速为6.1 m/s;年最大风速为30 m/s;离地10m高10分钟平均最大风速35.8m/s;年主导风向为NE;港口区地震基本烈度为8度。
3.3、工作容和供货围3.3.1、码头岸电系统工程工作容表:(包括但不限于)3.3.2、供货容及要求3.3.2.1、供货围包括了本工程主辅设备、技术资料、专用工具、随机备品备件,但在执行合同过程中如发现有任何漏项和短缺,在发货清单中并未列入而且确实是投标方供货围中应该有的,并且是满足本项目的性能保证值及安全要求所必须的,均应由投标方负责将所缺的设备、技术资料、专用工具和备品备件等补上,且不发生费用问题。
3.3.2.2、投标方应保证提供的设备为全新的、先进的、成熟的、完整的和安全可靠的,且设备的技术经济性能符合本技术规格书要求。
3.3.2.3、投标方应提供详细供货清单,清单中应依次说明型号、数量、产地、生产厂家等容。
对于属于整套设备运行和施工所必需的部件,如果本技术规格书未列出或数量不足,投标方仍须在执行合同时补足。
3.3.2.4、投标方应提供随机备品备件和专用工具以及3年运行所需的备品备件,并在投标文件中给出具体清单。
3.3.2.5、本次岸电系统改造包括设计、制造、运输、安装、调试总工期为合同签订后120天。
质保期为1年,在质保期,投标方有责任无偿向招标方提供各种现场技术服务和技术支持。
若设备出现质量问题,投标方保证在接到招标方通知后2小时做出答复,并在48小时派技术人员到达现场处理问题。
3.3.2.6、主要供货设备材料明细包括但不限于如下物资:(投标方按照如下格式容填写,带*号容不得更改。
)3.3.2.7、项目主要设备品牌选型要求:投标人在电气系统主要设备选型时,必须经招标人确认并能最终通过验收(招标人认可),所选设备需按如下主要设备选型配置表选型,配置表以外的必须是国际著名厂商在中国国独资、合资厂生产的产品和国知名品牌产品。
投标人投标时必须明确唯一符合要求的产品品牌、规格型号,招标人不接受有选择的投标。
同时,中标后不得更改。
主要设备选型表3.4、总体要求3.4.1、投标人按合同和协议要求在使用现场提交合格的产品。
容包括产品设计、制造、运输、调试、试验、培训等。
同时,投标人应提供使用和维修所需的备品备件以及提供质量合格证书、检验报告、操作及维修手册等资料。
