芯片封装的主要步骤
芯片封装工艺
芯片封装工艺芯片封装工艺是指将已经完成芯片制造的半导体元件进行封装，使之便于安装和使用的一项技术。
芯片封装工艺是整个半导体生产过程中的重要环节之一，它决定了芯片的可靠性、性能和成本。
在芯片封装工艺中，主要包含封装形式、封装材料、封装工艺流程等多个方面。
封装形式是芯片封装工艺的第一步。
不同的应用领域对芯片的封装形式有不同的要求，常见的封装形式包括裸片封装、晶圆级封装、卷带封装、贴片封装等。
裸片封装是将芯片直接焊接在PCB上，裸露出来，通常用于成本敏感的应用。
晶圆级封装是将多个芯片应用于一个集成电路芯片上，这样可以有效地提高集成度和减小封装尺寸。
卷带封装是将芯片放在一个带状载体上，并用可溶性胶粘在上面，可以自动化地进行封装。
贴片封装是将芯片粘贴在封装底座上，并用导电胶进行连接，适用于要求高密度和高性能的应用。
封装材料是芯片封装工艺的关键。
封装材料主要包括封装底座、导电胶、封装胶等。
封装底座是芯片固定的载体，可以是塑料、陶瓷或金属等材料。
导电胶是将芯片与封装底座之间的连接介质，它能够提供良好的电导性和机械强度。
封装胶是用于保护芯片和连接线的材料，它要具有良好的绝缘性、粘接性和耐高温性。
封装工艺流程是芯片封装工艺的核心。
封装工艺流程主要包括下料、焊接、封装、测试等多个步骤。
下料是将芯片从晶圆上切割成单个的芯片。
焊接是将芯片与封装底座进行连接，常见的焊接方式有焊锡、焊球、焊盘等。
封装是将芯片和封装底座固定在一起，并将导线与芯片连接起来。
测试是对封装好的芯片进行性能和可靠性测试，以确保芯片的质量。
芯片封装工艺的目标是实现高可靠性、高性能和低成本。
高可靠性是指芯片在运行过程中能够稳定可靠地工作，不受外界环境的影响。
高性能是指芯片具有良好的工作性能，如高速、低功耗、低噪声等。
低成本是指封装工艺能够提供高效率、低成本的生产方式，以降低芯片的制造成本。
总之，芯片封装工艺是实现芯片可靠性、性能和成本的关键环节。
随着科技的不断发展，封装工艺也在不断更新和改进，以适应更多应用场景的需求。
3d芯片封装工艺流程
3d芯片封装工艺流程3D芯片封装工艺流程通常包括以下步骤：1. 设计和制备芯片：首先，设计和制备芯片的设计图纸。
这涉及到选择和设计芯片的功能和布局，包括电路结构和尺寸等。
然后，使用半导体制造工艺，制备出芯片的晶片。
2. 芯片测试：在封装之前，对芯片进行测试以确保其功能和可靠性。
测试通常包括电性能测试、良率测试以及验证芯片是否符合设计规格。
3. 封装设计：根据芯片的尺寸、功能和封装需求，进行封装设计。
这包括选择适合的封装类型、封装材料和封装结构，并设计封装外壳。
4. 芯片倒装粘接：将芯片倒装到封装基板上，并使用粘合剂将芯片固定在基板上。
倒装粘接通常使用微焊、焊膏或粘合剂等方法。
5. 线缆焊接：将芯片与封装基板之间的电路连接起来。
这通常使用线缆焊接技术，如焊接球、焊线或焊锡等。
6. 导电胶固化：在线路焊接之后，需要进行导电胶固化，以增加电路的可靠性和耐久性。
导电胶通常是一种导电材料的胶溶液，通过固化成膜形成电路连接。
7. 包覆胶注射：在封装之前，对芯片和封装基板进行包覆胶注射。
这样可以保护芯片和线路，并提供机械支撑和防潮能力。
8. 焊盘焊接：将封装基板与电路板连接起来。
这通常使用焊盘焊接技术，如热风炉焊接、烙铁焊接或回流焊接等。
9. 评估测试：在封装完成后，对芯片进行最终测试以确认其功能和可靠性。
这包括电性能测试、生命周期测试和可靠性测试等。
10. 封装检验：对封装完成的芯片进行检查和评估，以确保封装质量和外观。
这通常包括外观检查、封装厚度和平整度的测量，以及封装材料和线路连接的质量检验等。
11. 封装封存：最后，将封装完成的芯片进行封存，以确保芯片的质量和可靠性。
这通常包括封装外壳的密封和封存标签的添加等。
以上是典型的3D芯片封装工艺流程，具体的工艺流程可能会有所不同，取决于芯片的封装类型和封装需求。
fcbga封装工艺流程
FCBGA封装工艺流程1. 概述FCBGA（Flip Chip Ball Grid Array）封装是一种常用的芯片封装技术，广泛应用于集成电路和微电子器件中。
本文将详细介绍FCBGA封装的工艺流程，包括准备工作、芯片加工、封装和测试等步骤。
2. 准备工作在进行FCBGA封装之前，需要进行一系列的准备工作，包括准备封装材料、制定工艺流程和准备封装设备等。
2.1 封装材料准备封装材料是进行FCBGA封装的关键，主要包括基板、芯片、球限位模板、球粘贴剂、封装胶等。
基板是封装的载体，芯片是封装的核心部件，球限位模板用于定位焊球的位置，球粘贴剂用于固定焊球，封装胶用于固定芯片和基板。
2.2 工艺流程制定制定合理的工艺流程对于保证封装质量至关重要。
工艺流程包括芯片加工、焊球粘贴、封装胶固化、后焊处理等步骤，需要根据具体的封装要求和设备条件来确定。
2.3 封装设备准备进行FCBGA封装需要一系列的设备，包括焊球粘贴机、封装机、固化炉、后焊处理设备等。
这些设备需要提前准备好，并进行调试和校准，确保其正常工作。
3. 芯片加工芯片加工是FCBGA封装的第一步，主要包括芯片前处理、金球粘贴和后处理等。
3.1 芯片前处理芯片前处理是为了准备好进行金球粘贴的芯片表面。
首先，将芯片进行去除背面金属层的处理，以便后续的焊球粘贴。
然后，进行表面清洁处理，去除芯片表面的污染物和氧化层，以提高粘贴效果。
3.2 金球粘贴金球粘贴是将焊球粘贴到芯片的关键步骤。
首先，将焊球粘贴剂均匀地涂覆在芯片的焊盘区域。
然后，使用焊球粘贴机将焊球粘贴到焊盘上。
粘贴时需要保证焊球的位置准确、数量正确，并且与球限位模板对应。
3.3 芯片后处理芯片粘贴完成后，需要进行芯片后处理。
主要包括焊球熔合和清洗。
焊球熔合是将焊球进行熔合，使其与芯片焊盘形成可靠的焊接。
清洗是为了去除焊球粘贴过程中产生的污染物和残留物，以保证封装质量。
4. 封装封装是FCBGA封装的核心步骤，主要包括芯片定位、封装胶固化和后焊处理等。
芯片封装流程
芯片封装流程芯片封装是指将芯片芯片和其他器件或材料组合在一起，形成一个完整的电子元件，以便更方便地使用和安装。
下面将详细介绍芯片封装的流程。
芯片封装的流程大致分为准备工作、芯片测试、封装材料选择、封装工艺流程、封装测试以及封装后的检测和包装等几个步骤。
首先是准备工作。
在芯片封装前，需要准备好芯片、基板、导线、焊锡球、封装材料等所需的器件和材料。
同时，还需准备好相关的设备和工装，如焊接机、钳子、微镜等。
接下来是芯片测试。
在进行封装前，必须对芯片进行测试，以确认芯片的功能和性能是否正常。
测试过程包括电气特性测试、可靠性测试、耐久性测试等。
只有通过了测试的芯片才会进行封装。
然后是封装材料的选择。
选择合适的封装材料对于芯片封装的成功至关重要。
封装材料要具有良好的导电性、导热性和绝缘性，能够保护芯片免受灰尘、湿气和机械损伤。
常用的封装材料有芯片胶、封装胶、密封胶等。
接下来是封装工艺流程。
封装工艺流程包括焊接、磨砂、切割等多个步骤。
首先是焊接。
将芯片和基板通过焊接机器的热熔处理连接在一起，然后使用焊锡球或焊锡线进行焊接。
之后是磨砂。
为了保证封装后的外观和规格要求，需要对焊接完成的芯片进行磨砂处理，使其表面光滑均匀。
最后是切割。
将封装后的芯片按照需要的尺寸进行切割。
紧接着是封装测试。
封装测试主要是对封装后的芯片进行功能测试、可靠性测试和外观检查。
通过这些测试，可以确保封装后的芯片达到设计要求，并且没有明显的缺陷或损坏。
最后是封装后的检测和包装。
这一步骤主要是对封装后的芯片进行一些必要的检查和包装工作。
检测包括外观检查、尺寸检查、性能检查等。
然后将芯片放入适当的包装盒或袋中，标明相关信息，便于存储和运输。
总结起来，芯片封装的流程包括准备工作、芯片测试、封装材料选择、封装工艺流程、封装测试以及封装后的检测和包装。
每个步骤都非常重要，需要精确操作和仔细检查，以确保封装后的芯片性能和质量达到要求。
芯片封装作为电子产业的重要环节，对于提高芯片的可靠性和稳定性具有重要意义。

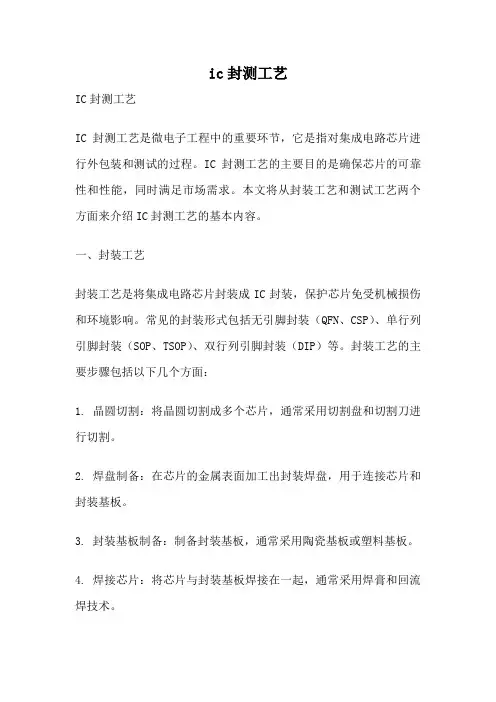

ic封测工艺
ic封测工艺IC封测工艺IC封测工艺是微电子工程中的重要环节，它是指对集成电路芯片进行外包装和测试的过程。
IC封测工艺的主要目的是确保芯片的可靠性和性能，同时满足市场需求。
本文将从封装工艺和测试工艺两个方面来介绍IC封测工艺的基本内容。
一、封装工艺封装工艺是将集成电路芯片封装成IC封装，保护芯片免受机械损伤和环境影响。
常见的封装形式包括无引脚封装（QFN、CSP）、单行列引脚封装（SOP、TSOP）、双行列引脚封装（DIP）等。
封装工艺的主要步骤包括以下几个方面：1. 晶圆切割：将晶圆切割成多个芯片，通常采用切割盘和切割刀进行切割。
2. 焊盘制备：在芯片的金属表面加工出封装焊盘，用于连接芯片和封装基板。
3. 封装基板制备：制备封装基板，通常采用陶瓷基板或塑料基板。
4. 焊接芯片：将芯片与封装基板焊接在一起，通常采用焊膏和回流焊技术。
5. 焊盘球化：在芯片的焊盘上加工焊盘球，用于与外部电路连接。
6. 封装密封：对封装芯片进行密封，以防止湿气和污染物进入芯片内部。
二、测试工艺测试工艺是对封装后的芯片进行功能性测试和可靠性测试，以确保芯片的性能和质量符合要求。
测试工艺的主要步骤包括以下几个方面：1. 电性能测试：对芯片的电气性能进行测试，包括输入输出特性、电流电压特性、时钟频率特性等。
2. 逻辑功能测试：对芯片的逻辑功能进行测试，包括逻辑门电平转换、寄存器读写、逻辑运算等。
3. 温度测试：对芯片在不同温度下的工作性能进行测试，以评估芯片的温度稳定性和可靠性。
4. 可靠性测试：对芯片进行长时间的工作和负载测试，以评估芯片的寿命和可靠性。
5. 封装测试：对封装芯片的外观、尺寸、引脚焊接等进行测试，以确保封装质量符合要求。
6. 功能测试：对芯片的各个功能模块进行测试，以评估芯片的整体性能和功能。
在IC封测工艺中，封装工艺和测试工艺是相互依存的，只有通过合理的封装工艺才能保证芯片在测试过程中的可靠性和准确性。
芯片封装基本流程及失效分析处理方法
芯片封装基本流程及失效分析处理方法一、芯片封装芯片封装的目的在于对芯片进行保护与支撑作用、形成良好的散热与隔绝层、保证芯片的可靠性，使其在应用过程中高效稳定地发挥功效。
二、工艺流程流程一：硅片减薄分为两种操作手段。
一是物理手段，如磨削、研磨等；二是化学手段，如电化学腐蚀、湿法腐蚀等，使芯片的厚度达到要求。
薄的芯片更有利于散热，减小芯片封装体积，提高机械性能等。
其次是对硅片进行切割，用多线切割机或其它手段如激光，将整个大圆片分割成单个芯片。
流程二：将晶粒黏着在导线架上，也叫作晶粒座，预设有延伸IC晶粒电路的延伸脚，用银胶对晶粒进行黏着固定，这一步骤为芯片贴装。
流程三：芯片互联，将芯片焊区与基板上的金属布线焊区相连接，使用球焊的方式，把金线压焊在适当位置。
芯片互联常见的方法有，打线键合，载在自动键合（TAB）和倒装芯片键合。
流程四：用树脂体将装在引线框上的芯片封起来，对芯片起保护作用和支撑作用。
包封固化后，在引线条上所有部位镀上一层锡，保证产品管脚的易焊性，增加外引脚的导电性及抗氧化性。
流程五：在树脂上印制标记，包含产品的型号、生产厂家等信息。
将导线架上已封装完成的晶粒，剪切分离并将不需要的连接用材料切除，提高芯片的美观度，便于使用及存储。
流程六：通过测试筛选出符合功能要求的产品，保证芯片的质量可靠性；最后包装入库，将产品按要求包装好后进入成品库，编带投入市场。
三、芯片失效芯片失效分析是判断芯片失效性质、分析芯片失效原因、研究芯片失效的预防措施的技术工作。
对芯片进行失效分析的意义在于提高芯片品质，改善生产方案，保障产品品质。
四、测试方法1、外部目检对芯片进行外观检测，判断芯片外观是否有发现裂纹、破损等异常现象。
2、X-RAY对芯片进行X-Ray检测，通过无损的手段，利用X射线透视芯片内部，检测其封装情况，判断IC封装内部是否出现各种缺陷，如分层剥离、爆裂以及键合线错位断裂等。
3、声学扫描芯片声学扫描是利用超声波反射与传输的特性，判断器件内部材料的晶格结构，有无杂质颗粒以及发现器件中空洞、裂纹、晶元或填胶中的裂缝、IC封装材料内部的气孔、分层剥离等异常情况。
memory封装工艺
memory封装工艺Memory封装工艺随着电子产品的不断发展，对于存储器的需求也越来越大。
而存储器的封装工艺则成为了保证存储器性能和可靠性的重要环节。
本文将介绍一种常见的存储器封装工艺——Memory封装工艺。
一、Memory封装工艺概述Memory封装工艺是将存储芯片封装到外部封装体中，以保护芯片、提供电气连接和散热功能的工艺过程。
Memory封装工艺一般包括芯片切割、引线焊接、封装胶注入、外部封装体安装等步骤。
二、芯片切割芯片切割是Memory封装工艺的第一步。
在切割之前，需要将多个芯片先切割成单个的小尺寸芯片。
芯片切割可以采用机械切割或者激光切割的方式。
切割后的芯片将会进入下一步的引线焊接。
三、引线焊接引线焊接是Memory封装工艺的关键步骤之一。
在引线焊接过程中，需要将芯片与外部封装体之间建立电气连接。
常见的引线焊接方式有金线焊接和铜线焊接。
金线焊接具有良好的导电性和可靠性，但成本较高；铜线焊接则成本较低，但导电性和可靠性稍差。
四、封装胶注入引线焊接完成后，需要将封装胶注入到芯片和外部封装体之间，以保护芯片并提供散热功能。
封装胶通常是一种特殊的环氧树脂，具有良好的绝缘性和散热性能。
封装胶注入后，需要进行固化处理，使其形成坚固的封装体。
五、外部封装体安装封装胶固化后，需要将芯片和外部封装体进行组装。
外部封装体可以采用塑料封装、陶瓷封装或者金属封装等材料。
不同的封装材料具有不同的特性，如塑料封装具有成本低、重量轻的优势，而金属封装则具有良好的散热性能。
外部封装体安装完成后，Memory封装工艺即完成。
六、Memory封装工艺的应用Memory封装工艺广泛应用于各类存储器产品中，如DRAM、SRAM、NAND Flash等。
这些存储器产品被广泛应用于电脑、手机、平板电脑等电子设备中，以满足人们对存储容量和速度的要求。
Memory封装工艺是将存储芯片封装到外部封装体中的工艺过程。
通过芯片切割、引线焊接、封装胶注入和外部封装体安装等步骤，保证了存储器的性能和可靠性。
陶瓷管壳芯片封装工艺
陶瓷管壳芯片封装工艺一、陶瓷管壳芯片封装工艺概述陶瓷管壳芯片封装工艺是一种常用的封装工艺，它采用陶瓷管壳作为封装材料，将芯片放置于管壳内，并填充封装胶进行封装。
陶瓷管壳由于具有良好的机械性能、优异的耐高温性能和化学稳定性而被广泛应用于半导体芯片封装领域。
陶瓷管壳芯片封装工艺主要包括以下几个步骤：基板制备、芯片粘合、管壳封装、焊接、测试和包装。
其中，管壳封装是整个工艺流程的核心环节，也是保证芯片性能和稳定性的关键步骤。
二、陶瓷管壳芯片封装工艺技术流程1. 基板制备基板是芯片封装的载体，其材料选择和制备质量将直接影响封装效果。
一般来说，基板选用陶瓷基板或金属基板，需要经过表面处理、去污、除氧化膜等工序，以保证基板表面的清洁和平整。
另外，基板的尺寸和厚度也需要根据芯片和管壳的尺寸进行合理设计。
2. 芯片粘合芯片粘合是将芯片固定在基板上的关键步骤。
通常采用导热胶或导电胶进行粘合，其目的是保证芯片与基板之间的紧密接触，同时具有较好的导热性和导电性。
粘合工艺需要严格控制温度和压力，以确保粘合效果。
3. 管壳封装管壳封装是整个工艺流程的核心环节，也是陶瓷管壳芯片封装工艺的关键步骤。
在封装过程中，首先需要将芯片放置在管壳内，并固定好位置。
然后，将封装胶填充至管壳内，通过热压或真空封装的工艺将管壳密封，确保封装胶完全填充，并将芯片与管壳紧密连接。
4. 焊接焊接是将封装好的芯片与外部线路进行连接的工艺。
通常采用焊料进行焊接，其选择需要考虑到封装材料的特性以及外部线路的材料和工艺要求。
焊接工艺需要严格控制温度和焊接时间，以确保焊接效果和连接质量。
5. 测试和包装封装完成后，需要进行严格的测试和质量检查，包括外观检查、尺寸检查、焊接质量检查等。
通过测试确认封装质量符合要求后，进行最后的包装，将封装好的芯片进行分选、分装，并进行标识和包装，以便于存储和使用。
三、陶瓷管壳芯片封装工艺的关键技术及发展趋势1. 封装材料技术陶瓷管壳芯片封装工艺的关键技术之一是封装材料的选择和优化。
IC芯片封装测试工艺流程
IC芯片封装测试工艺流程一、芯片封装工艺流程芯片封装是将设计好的芯片加工到具有引脚、引线、外壳等外部连接结构的封装盒中，以便与其他电子设备连接和使用。
常见的封装类型包括裸片封装、孔型封装和面型封装。
1.裸片封装裸片封装是指将芯片直接粘贴在PCB板上，并通过线缆焊接进行连接。
裸片封装工艺流程主要包括以下几个步骤：a.准备芯片：将已经制作好的芯片切割成适当的尺寸，并进行清洁。
b.芯片粘贴：在PCB板上涂覆导电胶粘剂，然后将芯片放置在适当的位置上。
c.焊接线缆：将芯片的引脚与PCB板上的焊盘进行连接，并焊接线缆。
d.封装测试：对封装后的芯片进行测试，以验证其功能和性能是否正常。
2.孔型封装孔型封装是指将芯片封装在具有引脚的插座中，插座可以通过引脚与其他电子设备连接。
孔型封装工艺流程主要包括以下几个步骤：a.准备插座：选择合适的插座，并进行清洁。
b.芯片焊接：将芯片的引脚与插座的引脚相匹配，并进行焊接。
c.封装测试：对封装后的芯片进行测试，以验证其功能和性能是否正常。
3.面型封装面型封装是指将芯片封装在具有引线的封装盒中，通过引线与其他电子设备连接。
面型封装工艺流程主要包括以下几个步骤：a.准备封装盒：选择合适的封装盒，并进行清洁。
b.芯片粘贴：将芯片粘贴在封装盒的适当位置上，并与引线连接。
c.引线焊接：将引线与封装盒进行焊接。
d.封装测试：对封装后的芯片进行测试，以验证其功能和性能是否正常。
芯片测试是指对封装后的芯片进行功能和性能的测试，以确保芯片的质量和可靠性。
芯片测试工艺流程主要包括以下几个步骤：1.安装测试设备：搭建测试设备并连接到芯片封装盒，以进行信号接收和传输。
2.引脚测试：通过测试设备对芯片的引脚进行测试，以验证其连接状态和电性能。
3.功能测试：通过测试设备对芯片的功能进行测试，以验证其逻辑和计算能力。
4.器件测试：通过测试设备对芯片中的器件进行测试，以验证其工作状态和参数。
5.温度测试：通过测试设备对芯片进行温度测试，以验证其在不同温度环境下的性能。
封装工艺流程
封装工艺流程封装工艺流程是指将电子器件（如芯片、集成电路等）封装成成品电子器件的一系列工艺过程。
下面将介绍一个常见的封装工艺流程。
首先，待封装的电子器件进入前处理工序。
这一工序主要包括清洗、磨损、择级等步骤。
清洗主要是为了去除电子器件表面的杂质，以保证封装过程的干净。
磨损是为了使电子器件表面更加平滑，提高封装质量。
择级是为了分选电子器件，将性能相近的器件分在一起进行后续处理。
接下来是封装工序。
首先是固定封装，将电子器件放置在基板上，并采用焊接或者粘贴的方式将其固定在基板上。
然后是线材连接，将电子器件与外部连接起来，可以使用线材或者钳子等方式进行连接。
再次是填充封装，使用环氧树脂等材料将电子器件进行封装，以保护其不受外部环境的影响。
接下来是检测工序。
这一步主要是对封装好的电子器件进行各种性能测试和可靠性测试。
例如，可以对电子器件的电流、电压、温度、工作频率等进行测试，以验证其性能是否达到要求。
同时，还可以对电子器件进行振动、冲击、高温、湿热等环境测试，以验证其可靠性。
最后是封装后处理工序。
这一工序主要包括清洗、干燥、包装等步骤。
清洗主要是为了去除封装过程中产生的污染物，以保证封装后的电子器件的干净。
干燥是为了去除封装过程中残留的水分，以防止电子器件受潮。
包装是将封装好的电子器件进行分类、包装和标识，以方便存储和运输。
以上就是一个常见的封装工艺流程。
需要注意的是，封装工艺流程可能因不同的电子器件种类和封装要求而有所差异。
因此，在实际生产中，还需根据具体情况进行细化和调整。
封装工艺的良好实施可以有效提高电子器件的性能和可靠性，以满足市场需求。
bga封装的主要工序
bga封装的主要工序
BGA（Ball Grid Array）封装的主要工序包括以下几个步骤：
1. PCB基板制备：选择适当尺寸的FR4基板，进行切割和打孔，确保适合BGA封装的组装。
2. 基板表面处理：通过返修、清洁和去氧化等步骤，保证基板表面光滑，以便后续的焊接工序。
3. BGA焊球排列：将细小的焊球按照BGA封装要求串联在基板上的焊盘上，形成焊球阵列。
4. BGA封装加热：通过热风炉或红外线炉等设备，对要封装的BGA芯片进行热处理，使焊球熔接于焊盘上。
5. BGA焊接质检：通过显微镜等工具，检查焊接是否均匀、焊接质量是否良好。
若发现焊球破裂、焊接不良等问题，需要进行返修措施。
6. 焊接后处理：清洁焊接区域，去除可能残留的焊接剂、残留物等，保证焊接区域的清洁度。
上述步骤仅为BGA封装的主要工序，实际封装过程还可能会涉及其他辅助工序和质检步骤，以确保BGA芯片封装的质量和可靠性。
简述芯片封装技术的基本工艺流程
简述芯片封装技术的基本工艺流程一、芯片封装技术的起始：晶圆切割。
1.1 晶圆可是芯片制造的基础啊，一大片晶圆上有好多芯片呢。
首先得把这晶圆切割开，就像把一大块蛋糕切成小块一样。
这可不能随便切，得用专门的设备，精确得很。
要是切歪了或者切坏了，那芯片可就报废了，这就好比做饭的时候切菜切坏了，整道菜都受影响。
1.2 切割的时候，设备的参数得设置得恰到好处。
就像调收音机的频率一样，差一点都不行。
这是个细致活，操作人员得全神贯注，稍有不慎就会前功尽弃。
二、芯片粘贴：固定芯片的关键步骤。
2.1 切割好的芯片得粘到封装基板上。
这就像盖房子打地基一样重要。
胶水的选择可讲究了，不能太稀，不然芯片粘不牢；也不能太稠，否则会影响芯片的性能。
这就跟做菜放盐似的，多了少了都不行。
2.2 粘贴的时候还得保证芯片的位置准确无误。
这可不像把贴纸随便一贴就行，那得精确到微米级别的。
这就好比射击，差之毫厘，谬以千里。
一旦位置不对，后续的工序都会受到影响，整个芯片封装就可能失败。
三、引线键合：连接芯片与外部的桥梁。
3.1 接下来就是引线键合啦。
这一步是用金属丝把芯片上的电极和封装基板上的引脚连接起来。
这金属丝就像桥梁一样，把芯片和外界连接起来。
这过程就像绣花一样，得小心翼翼。
3.2 键合的时候，要控制好键合的力度和温度。
力度大了，可能会把芯片或者引脚弄坏；温度不合适，键合就不牢固。
这就像打铁，火候得掌握好，不然打出来的铁制品就不合格。
四、封装成型：给芯片穿上保护衣。
4.1 然后就是封装成型啦。
用塑料或者陶瓷等材料把芯片包裹起来，这就像是给芯片穿上了一件保护衣。
这不仅能保护芯片不受外界环境的影响，还能让芯片便于安装和使用。
4.2 封装的形状和大小也有很多种，得根据不同的需求来确定。
这就像做衣服，不同的人要穿不同款式和尺码的衣服一样。
五、最后的检测：确保芯片封装质量。
5.1 封装好之后，可不能就这么完事了。
还得进行检测呢。
这检测就像考试一样，看看芯片封装有没有问题。
半导体芯片封装工艺流程
半导体芯片封装工艺流程一、前言半导体芯片封装工艺是半导体制造的重要环节之一，它将芯片与外部世界连接起来，保护芯片并提供电气连接。
本文将详细介绍半导体芯片封装工艺流程。
二、封装工艺的分类根据封装方式的不同，半导体芯片封装工艺可分为以下几类：1. 裸晶圆：即未经过任何封装处理的晶圆，主要用于研究和测试。
2. 焊盘式（BGA）：焊盘式封装是目前最常用的一种封装方式，它采用焊球或焊盘连接芯片和PCB板。
3. 引脚式（DIP）：引脚式封装是较早期使用的一种封装方式，它通过引脚连接芯片和PCB板。
4. 高级别（CSP）：高级别封装是一种小型化、高集成度的封装方式，它将芯片直接贴在PCB板上，并通过微弱电流连接。
三、半导体芯片封装工艺流程1. 切割晶圆首先需要将硅晶圆切割成单个芯片，这一步通常由半导体制造厂完成。
2. 粘合芯片将芯片粘贴在基板上，通常使用环氧树脂等高强度胶水。
3. 金线焊接将芯片与引脚或焊盘连接的金属线焊接起来，这一步通常由自动化设备完成。
4. 测试对封装好的芯片进行测试，确保其符合规格要求。
5. 封装根据不同的封装方式，进行相应的封装处理。
例如，焊盘式封装需要将焊球或焊盘连接到芯片上。
6. 测试再次对封装好的芯片进行测试，确保其在封装过程中没有受到损坏。
7. 印刷标记在芯片上印刷文字或图案等标记信息，方便后续使用和管理。
8. 包装将封装好的芯片放入适当的包装盒中，并贴上标签等信息。
四、总结半导体芯片封装工艺是半导体制造中不可或缺的一个环节。
通过本文介绍的流程，我们可以了解到不同类型封装方式下所需进行的具体工艺步骤。
随着技术不断发展和升级，封装工艺也在不断创新和改进，未来将会有更多的封装方式出现。
芯片封装工艺流程sop6
芯片封装工艺流程sop6芯片封装工艺流程SOP6封装工艺是芯片制造过程中至关重要的一环，它将芯片内部的电路封装成一个完整的器件。
SOP6是一种常用的封装工艺，下面将详细介绍SOP6封装工艺的流程。
1. 材料准备SOP6封装工艺的第一步是准备所需的材料。
这些材料包括芯片、封装基板、引脚、焊料等。
芯片是封装的核心部分，封装基板是芯片的支撑物，引脚用于连接芯片与外部电路，焊料用于固定引脚和封装基板。
2. 芯片粘接在SOP6封装工艺中，芯片首先需要与封装基板粘接在一起。
这一步通常采用高粘度胶水或焊接技术完成。
粘接的目的是确保芯片与封装基板之间的良好接触，以便传递电子信号。
3. 引脚安装接下来是引脚的安装。
引脚是连接芯片与外部电路的桥梁，它们需要准确地安装在封装基板上。
在SOP6封装工艺中，引脚通常采用焊接技术进行固定。
4. 焊接焊接是SOP6封装工艺中的重要步骤。
通过焊接技术，引脚与封装基板之间形成牢固的连接。
焊接过程中需要控制好温度和时间，以确保焊接质量。
5. 清洁和测试完成焊接后，需要对封装芯片进行清洁和测试。
清洁的目的是去除焊接过程中产生的杂质和污染物，以确保封装芯片的质量。
测试的目的是验证封装芯片的功能是否正常。
6. 包装和质量控制最后一步是封装芯片的包装和质量控制。
封装芯片需要进行合适的包装，以保护其免受外部环境的影响。
质量控制是确保封装芯片质量的关键，包括外观检查、尺寸测量和功能测试等。
总结：SOP6封装工艺是芯片制造过程中的重要环节，它将芯片内部的电路封装成一个完整的器件。
该工艺包括材料准备、芯片粘接、引脚安装、焊接、清洁和测试、包装和质量控制等步骤。
通过严格遵循SOP6封装工艺流程，可以确保封装芯片的质量和性能。
芯片封装c4标准
芯片封装c4标准
芯片封装C4标准是一种常见的芯片封装技术，它是Chip-on-Chip Connection的缩写，意为芯片与芯片之间的连接。
C4标准主要用于高密度集成电路的封装，可以实现高速、高密度的芯片连接，提高芯片的性能和可靠性。
C4标准的主要特点是采用球形焊点连接芯片和基板，这种连接方式可以实现高密度的芯片连接，同时还可以提高芯片的可靠性。
C4标准的焊点直径通常在50-100微米之间，焊点间距可以达到10-20微米，这种高密度的连接方式可以实现更高的信号传输速度和更小的封装尺寸。
C4标准的封装过程主要包括以下几个步骤：首先，将芯片放置在基板上，然后在芯片的引脚上涂上一层金属薄膜，接着在芯片引脚上涂上一层焊膏，最后将芯片和基板通过热压的方式进行连接。
这种封装方式可以实现高密度的芯片连接，同时还可以提高芯片的可靠性和稳定性。
C4标准的应用范围非常广泛，主要用于高速、高密度的芯片连接，如微处理器、存储器、图形芯片等。
C4标准的优点是可以实现高速、高密度的芯片连接，同时还可以提高芯片的可靠性和稳定性，缺点是封
装过程比较复杂，成本较高。
总之，C4标准是一种常见的芯片封装技术，它可以实现高速、高密度的芯片连接，提高芯片的性能和可靠性。
C4标准的应用范围非常广泛，是现代电子技术中不可或缺的一部分。
mos管封装工艺
MOS管封装工艺1. 简介MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常用的半导体器件，用于放大和开关电路。
MOS管封装工艺是将MOS管芯片封装成可插拔的封装件，以便在电路中使用。
本文将详细介绍MOS管封装工艺的流程、材料和常见问题。
2. MOS管封装工艺流程MOS管封装工艺的主要流程包括芯片切割、引线焊接、封装和测试等步骤。
2.1 芯片切割芯片切割是将制造好的MOS管芯片切割成单个的小尺寸芯片。
切割过程需要使用切割机械，将芯片切割成所需的尺寸。
切割后的芯片需要进行清洗和检验，确保没有切割缺陷和杂质。
2.2 引线焊接引线焊接是将芯片与外部引线连接的过程。
通常使用金线或铜线作为引线材料，通过焊接机械将引线与芯片的金属电极连接起来。
焊接过程需要控制温度和焊接时间，以确保焊接质量。
2.3 封装封装是将焊接好的芯片封装到外壳中的过程。
封装过程需要使用封装机械，将芯片放置在外壳的合适位置，并使用封装材料将芯片封装起来。
封装材料通常是塑料或陶瓷，具有良好的绝缘性能和机械强度。
2.4 测试封装完成后，需要对封装好的MOS管进行测试。
测试过程包括电性能测试和可靠性测试。
电性能测试用于验证MOS管的电气参数是否满足设计要求，可靠性测试用于验证MOS管在长期使用中的可靠性和稳定性。
3. MOS管封装工艺材料MOS管封装工艺中使用的主要材料包括芯片、引线、封装材料和测试设备。
3.1 芯片芯片是MOS管封装工艺的核心部件。
芯片由半导体材料制成，具有金属电极和绝缘层。
芯片的制造需要先进行半导体工艺，包括沉积、刻蚀、掺杂等步骤。
制造好的芯片需要经过切割和清洗等步骤，才能进行封装。
3.2 引线引线是将芯片与外部电路连接的桥梁。
引线通常由金属线材制成，如金线或铜线。
引线需要具有良好的导电性和焊接性，以确保与芯片的连接可靠性。
3.3 封装材料封装材料是将芯片封装到外壳中的材料。
fcbga封装制程
fcbga封装制程
本文将介绍FCBGA封装制程，FCBGA即Flip Chip Ball Grid Array，是一种新型的芯片封装技术，主要应用于高性能微处理器、图形处理器和数字信号处理器等高端半导体产品。
FCBGA封装制程是一种先进的技术，其制程步骤包括晶圆制备、芯片处理、粘接、热压合、球形焊接、封装成型、测试等多个环节。
其中，晶圆制备是FCBGA封装制程的第一步，需要对晶圆进行切割、抛光、清洗等处理，以确保芯片的完整性和平整度。
接下来，需要对芯片进行处理，通常采用的方法有湿式腐蚀、干式刻蚀等。
芯片处理完成后，需要将其与基板粘接，采用的粘合剂主要有环氧树脂、聚酰亚胺等。
粘接完成后，需要进行热压合，以确保芯片和基板之间的良好接触。
接下来是球形焊接环节，需要将芯片上的金属球与基板上的焊盘相连接。
球形焊接需要使用焊锡粉末，通过热处理的方式形成球形焊点，以确保芯片与基板的稳定连接。
最后，进行封装成型和测试。
FCBGA封装的成型主要有塑封封装和金属封装两种方式。
测试环节包括外观检查、电性测试等多个环节，以确保封装后的产品的质量和稳定性。
总之，FCBGA封装制程是一种复杂而先进的技术，对于半导体产品的性能和稳定性有着重要的影响。
随着技术的不断发展，FCBGA封装制程也将不断完善和提高。
- 1 -。
芯片封装tnr工艺流程
芯片封装tnr工艺流程
芯片封装TNR工艺流程主要包括以下步骤：
1. 芯片切割：将晶圆上的多个集成电路切割成单个芯片。
2. 芯片贴装：将切割好的芯片贴装到PCB板或陶瓷基板上。
3. 热压合：通过热压合工艺将芯片与基板紧密结合在一起，使芯片与基板之间的连接更加牢固。
4. 引脚成型：对芯片的引脚进行成型处理，使其符合特定的封装要求。
5. 焊接：将引脚焊接在基板上，实现电气连接。
6. 打标：在芯片表面或引脚上打标，以标识芯片的型号、生产日期等信息。
7. 测试：对封装好的芯片进行测试，确保其性能符合要求。
8. 包装：将测试合格的芯片进行包装，以保护芯片免受外界环境的影响。
以上是芯片封装TNR工艺流程的大致步骤，具体工艺流程可能会因不同的封装类型和要求而有所差异。
薄膜铌酸锂芯片光电器件封装方法
薄膜铌酸锂芯片光电器件封装方法
薄膜铌酸锂芯片光电器件的封装方法涉及多个步骤和考虑因素，以确保器件的性能和可靠性。
以下是一些常见的封装步骤和注意事项：
1.芯片准备：首先，需要准备好薄膜铌酸锂芯片，确保其表面干
净、无损伤，并且具有良好的光学和电学性能。
2.底座选择与固定：选择一个合适的底座或基板，用于固定和支
撑芯片。
底座应具有良好的热稳定性和机械强度，以确保芯片在工作过程中的稳定性和可靠性。
3.芯片贴合：使用适当的胶合剂或焊接技术，将芯片贴合到底座
上。
在这一步中，需要确保芯片与底座之间的对准精度，以及胶合剂的均匀性和无气泡。
4.引线键合：将芯片的电极与底座上的引线进行键合，以实现电
信号的传输。
键合过程需要确保引线与电极之间的良好接触，以及引线的稳定性和可靠性。
5.封装保护：在芯片和引线周围施加封装材料，如环氧树脂或硅
胶等，以保护芯片和引线免受外部环境的影响，如湿气、尘埃和机械冲击等。
6.测试与检验：在封装完成后，对器件进行测试和检验，确保其
性能符合设计要求。
测试内容包括光学性能、电学性能以及环境适应性等。
需要注意的是，薄膜铌酸锂芯片光电器件的封装方法可能因具体的应用场景和器件类型而有所不同。
在实际操作中，应根据具体情况选择
合适的封装材料和工艺，以确保器件的性能和可靠性。
此外，随着技术的不断发展，新的封装方法和材料不断涌现，因此在进行封装设计时，需要关注最新的技术动态和发展趋势，以便选择最适合的封装方案。
芯片封装工艺方案
芯片封装工艺方案
芯片封装工艺方案是指将芯片和其他电子元件进行安装、焊接等一系列步骤，来形成整体的芯片封装工艺方案。
封装工艺方案可以提供稳定的性能和可靠的使用寿命，具有重要的意义。
一般来说，芯片封装工艺方案包括以下几个步骤：清洁、安装、焊接、测试和包装等。
1、清洁：清洁是芯片封装工艺方案中的第一步，是为了确保芯片的正常运行，需要对芯片表面进行清洁，去除各种杂质，如油污、水渍、尘埃等，以免影响芯片的性能和使用寿命。
2、安装：安装的过程涉及到芯片安装在贴片纸上，并通过贴片机将芯片贴到所需的部位，以保证芯片在贴片纸上的位置准确无误，不影响其正常运行。
3、焊接：焊接是芯片封装工艺方案中的一个重要步骤，主要用于固定芯片在贴片纸上，使芯片之间有良好的连接，同时也可以提高芯片的稳定性和可靠性。
4、测试：测试是芯片封装工艺方案中的重要步骤，目的是确保芯片封装的正确性，以及确保芯片符合客户要求的性能标准。
5、包装：此外，芯片封装工艺方案中还包括包装步骤，主要是为了防止芯片在运输过程中受潮、破损等问题，以及防止芯片受外界干扰而出现不良影响。
以上就是芯片封装工艺方案的基本内容，芯片封装工艺方案的正确实施，不仅可以提高芯片的稳定性、可靠性，而且还可以延长芯片的使用寿命，使芯片在客户设备中得到良好的使用效果，为用户提供优质的产品和服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
芯片封装的主要步骤板上芯片（Chip On Board, COB)工艺过程首先是在基底表面用导热环氧树脂(一般用掺银颗粒的环氧树脂)覆盖硅片安放点，然后将硅片直接安放在基底表面，热处理至硅片牢固地固定在基底为止，随后再用丝焊的方法在硅片和基底之间直接建立电气连接。
裸芯片技术主要有两种形式：一种是COB技术，另一种是倒装片技术（Flip Chip）。
板上芯片封装（COB），半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。
虽然COB是最简单的裸芯片贴装技术，但它的封装密度远不如TAB和倒片焊技术。
COB主要的焊接方法：（1）热压焊利用加热和加压力使金属丝与焊区压焊在一起。
其原理是通过加热和加压力，使焊区（如AI）发生塑性形变同时破坏压焊界面上的氧化层，从而使原子间产生吸引力达到“键合”的目的，此外，两金属界面不平整加热加压时可使上下的金属相互镶嵌。
此技术一般用为玻璃板上芯片COG。
（2）超声焊超声焊是利用超声波发生器产生的能量，通过换能器在超高频的磁场感应下，迅速伸缩产生弹性振动，使劈刀相应振动，同时在劈刀上施加一定的压力，于是劈刀在这两种力的共同作用下，带动AI丝在被焊区的金属化层如（AI膜）表面迅速摩擦，使AI丝和AI膜表面产生塑性变形，这种形变也破坏了AI层界面的氧化层，使两个纯净的金属表面紧密接触达到原子间的结合，从而形成焊接。
主要焊接材料为铝线焊头，一般为楔形。
（3）金丝焊球焊在引线键合中是最具代表性的焊接技术，因为现在的半导体封装二、三极管封装都采用AU线球焊。
而且它操作方便、灵活、焊点牢固（直径为25UM的AU丝的焊接强度一般为0.07～0.09N/点），又无方向性，焊接速度可高达15点/秒以上。
金丝焊也叫热（压）（超）声焊主要键合材料为金（AU）线焊头为球形故为球焊。
COB封装流程第一步：扩晶。
采用扩张机将厂商提供的整张LED晶片薄膜均匀扩张，使附着在薄膜表面紧密排列的LED晶粒拉开，便于刺晶。
第二步：背胶。
将扩好晶的扩晶环放在已刮好银浆层的背胶机面上，背上银浆。
点银浆。
适用于散装LED芯片。
采用点胶机将适量的银浆点在PCB印刷线路板上。
第三步：将备好银浆的扩晶环放入刺晶架中，由操作员在显微镜下将LED晶片用刺晶笔刺在PCB印刷线路板上。
第四步：将刺好晶的PCB印刷线路板放入热循环烘箱中恒温静置一段时间，待银浆固化后取出(不可久置，不然LED芯片镀层会烤黄，即氧化，给邦定造成困难)。
如果有LED 芯片邦定，则需要以上几个步骤；如果只有IC芯片邦定则取消以上步骤。
第五步：粘芯片。
用点胶机在PCB印刷线路板的IC位置上适量的红胶(或黑胶)，再用防静电设备(真空吸笔或子)将IC裸片正确放在红胶或黑胶上。
第六步：烘干。
将粘好裸片放入热循环烘箱中放在大平面加热板上恒温静置一段时间，也可以自然固化(时间较长)。
第七步：邦定(打线)。
采用铝丝焊线机将晶片(LED晶粒或IC芯片)与PCB板上对应的焊盘铝丝进行桥接，即COB的内引线焊接。
第八步：前测。
使用专用检测工具(按不同用途的COB有不同的设备，简单的就是高精密度稳压电源)检测COB板，将不合格的板子重新返修。
第九步：点胶。
采用点胶机将调配好的AB胶适量地点到邦定好的LED晶粒上，IC则用黑胶封装，然后根据客户要求进行外观封装。
第十步：固化。
将封好胶的PCB印刷线路板放入热循环烘箱中恒温静置，根据要求可设定不同的烘干时间。
第十一步：后测。
将封装好的PCB印刷线路板再用专用的检测工具进行电气性能测试，区分好坏优劣。
与其它封装技术相比，COB技术价格低廉（仅为同芯片的1/3左右）、节约空间、工艺成熟。
但任何新技术在刚出现时都不可能十全十美，COB技术也存在着需要另配焊接机及封装机、有时速度跟不上以及PCB贴片对环境要求更为严格和无法维修等缺点。
某些板上芯片(CoB)的布局可以改善IC信号性能，因为它们去掉了大部分或全部封装，也就是去掉了大部分或全部寄生器件。
然而，伴随着这些技术，可能存在一些性能问题。
在所有这些设计中，由于有引线框架片或BGA标志，衬底可能不会很好地连接到VCC或地。
可能存在的问题包括热膨胀系数(CTE)问题以及不良的衬底连接。
将芯片封装在一个封装体内或其表面上是封装界沿用了多年的一种传统的封装技术。
如LPCC、TBGA、SOIC和DIPS等都采用这种封装方法。
90年代以来，随着应用领域的大力驱动，封装技术不断取得日新月异的进展。
单从封装技术新名词的涌现速度就足以说明封装技术的不断发展。
近几年在各种期刊和会议录文章中出现的封装技术缩略词更是层出不穷，令人眼花缭乱，应接不暇。
人们对铜引线框架的特性及其相关的工艺技术并不陌生。
采用金线与其它合金(如铜等)的引线键合技术已接近完美的程度。
最近几年，引线键合的节距(交错节距)不断减小，已由原来的100μm降至80μm、50μm、35μm，2002年已降至25μm。
目前的封装多采用下列两种形式：1种是采用封帽的气密封装；另一种是采用模压化合物或液体密封剂的灌封方式，使最终的封装体能经受住可靠性测试。
此外，与PCB的互连采用针式引线，其形状可分为直接鸥翼形成“J”形。
三四年以前，制造产品的最终目的通常是最大限度地延长使用寿命。
但如今的情况已大不相同了，消费类产品已达到极为丰富的程度。
一旦产品出现故障，人们通常采用的方法是弃旧购新，因为购买新产品的价格甚至比维修还要划算。
这也足以说明，大部分产品的价格已发生了许多变化。
2 倒装芯片技术的发展30多年前，“倒装芯片”问世。
当时为其冠名为“C4”，即“可控熔塌芯片互连”技术。
该技术首先采用铜，然后在芯片与基板之间制作高铅焊球。
铜或高铅焊球与基板之间的连接通过易熔焊料来实现。
此后不久出现了适用于汽车市场的“封帽上的柔性材料(FOC)”；还有人采用Sn封帽，即蒸发扩展易熔面或E3工艺对C4工艺做了进一步的改进。
C4工艺尽管实现起来比较昂贵(包括许可证费用与设备的费用等)，但它还是为封装技术提供了许多性能与成本优势。
与引线键合工艺不同的是，倒装芯片可以批量完成，因此还是比较划算。
由于新型封装技术和工艺不断以惊人的速度涌现，因此完成具有数千个凸点的芯片设计目前已不存在大的技术障碍小封装技术工程师可以运用新型模拟软件轻易地完成各种电、热、机械与数学模拟。
此外，以前一些世界知名公司专为内部使用而设计的专用工具目前已得到广泛应用。
为此设计人员完全可以利用这些新工具和新工艺最大限度地提高设计性，最大限度地缩短面市的时间。
无论人们对此抱何种态度，倒装芯片已经开始了一场工艺和封装技术革命，而且由于新材料和新工具的不断涌现使倒装芯片技术经过这么多年的发展以后仍能处于不断的变革之中。
为了满足组装工艺和芯片设计不断变化的需求，基片技术领域正在开发新的基板技术，模拟和设计软件也不断更新升级。
因此，如何平衡用最新技术设计产品的愿望与以何种适当款式投放产品之间的矛盾就成为一项必须面对的重大挑战。
由于受互连网带宽不断变化以及下面列举的一些其它因素的影响，许多设计人员和公司不得不转向倒装芯片技术。
其它因素包括：①减小信号电感——40Gbps(与基板的设计有关)；②降低电源／接地电感；③提高信号的完整性；④最佳的热、电性能和最高的可靠性；⑤减少封装的引脚数量；⑥超出引线键合能力，外围或整个面阵设计的高凸点数量；⑦当节距接近200μm设计时允许；S片缩小(受焊点限制的芯片)；⑧允许BOAC设计，即在有源电路上进行凸点设计。
然而，由于倒装芯片工艺的固有特点使采用倒装芯片工艺制作的封装并非是全密封的，且还要使用刚性凸点。
在这一点上，它与采用引线键合将芯片与基板相连接的方法有所不同。
许多早期的C4设计都与芯片(热膨胀系数，即CTE约为2．3-2．8ppm)一起组装在陶瓷基板(CTE为7ppm)上。
这种设计通常需要底部填料以确保芯片与基板的可靠连接。
底部填充的主要作用是弥补芯片与基板之间在功率与／或热循环期间出现的CTE失配，而不起隔离潮湿的作用。
CTE失配有可能造成芯片与基板以不同的速度膨胀和收缩，最终会导致芯片的断裂。
倒装芯片工艺自问世以来一直在微电子封装中得到广泛应用。
最近5年由于对提高性能，增加凸点数量和降低成本等方面不断提出新的要求。
为了满足这些要求，许多知名大公司已对倒装芯片技术做了许多改进。
由于芯片尺寸已经增加，凸点节距已经减小，促进新型基板材料不断问世，芯片凸点制作工艺和底部填充技术不断改善，环保型无铅焊料逐步得到广泛应用，致使互连的选择越来越广泛。
3 新工艺问世最近几年由于应用领域不断对工艺提出新的要求，世界各国，尤其是美国从事封装技术研究的机构和公司都纷纷推出其新的工艺和技术。
这些新的工艺可省去以往那些价格昂贵的基板和工艺步骤，直接在PCB上安装更小的芯片。
这些工艺尤其适用于低成本的消费类产品。
此外，最近一些公司还开发出一种采用有机基板的新工艺。
这种有机基板的最大优势在于它的制造成本。
它比陶瓷基板工艺的成本要低得多，而设计的线条却可以达到非常细密的程度。
自从有机基板出现以来，为了满足日益缩小的特征尺寸的要求，许多公司已开发出有机基板专用的工具和工艺技术。
可供选择的基板材料十分丰富，包括柔性基板(带状)、叠层基板(FR-4、FR-5、BTTM 等)、组合基板(有机组合薄层或叠层上的薄膜介质材料)、氧化铝陶瓷、HiTCETM陶瓷、以及具有BCBTM介质层的玻璃基板等，可谓应有尽有。
几年前，如果一个高速芯片组件所耗的功率较高，凸点在2000个以上，节距为200pm的话，其制造难度与制作成本将会高的难以想像。
但就目前的工艺设备与技术能力而言，对同类难度产品的制造与组装成品率都已达到相当高的水平，且制造成本已趋于合理化。
推动这些新工艺发展的驱动力是什么呢?其实，与任何新技术相同，推动其发展的动力仍是为了达到生产与样品基板的普及性、基板与组装成本、封装设计要求与可靠性等因素之间的平衡。
4 成本问题像其它技术一样，倒装芯片技术的制造成本仍然与技术和批量大小密切相关。
目前大多数工艺的成本仍然十分高昂，而标准工艺仍受批量生产程度的驱使。
此外，可靠性也是需要解决的一个问题。
许多公司在进行有机封装时仍在使用针对气密封装的可靠性标准。
目前有许多公司正在和JEDEC讨论解决这一问题的办法。
近一段时间，各种科技期刊报道了多篇论述这一问题的文章。
估计在不远的将来有望出台一套专门适用于有机封装技术的标准。
与此同时，供应商与用户也在不断努力，为满足单个用户的特殊要求提供必要的可靠性。
过去，IC封装通常需要进行下面一系列的可靠性测试。
①在121℃下进行168个小时的相对湿度压力锅蒸煮试验(RH-PCT)；②在150℃下完成1000小时的高温存储(HTSL)试验；③在85℃下完成1000小时，85％相对湿度温度-温度偏压试验(RH-THBT)；④在-55℃-+125℃下完成1000个循环。
