555定时器实验报告555定时器实验报告引言:555定时器是一种常用的集成电路,具有广泛的应用领域。

本实验旨在通过对555定时器的实验研究,探索其工作原理和特性,并进一步了解其在电子电路中的应用。

一、实验目的本实验的主要目的是:1. 了解555定时器的基本结构和工作原理;2. 掌握555定时器的基本参数和特性;3. 学习使用555定时器设计和实现简单的定时器电路。

二、实验原理555定时器是一种集成电路,由比较器、RS触发器和输出驱动器组成。

它可以工作在单稳态、多稳态和振荡器模式下,具有广泛的应用。

555定时器的主要参数有供电电压、触发电平、输出电流等。

三、实验步骤1. 实验前准备:准备好实验所需的555定时器芯片、电源、电阻、电容等器件。

2. 搭建电路:按照实验指导书上的电路图搭建555定时器电路。

3. 调试电路:根据实验指导书上的调试步骤,逐步调整电路参数,确保电路正常工作。

4. 测量参数:使用万用表等仪器,测量电路中的电压、电流等参数,并记录下来。

5. 分析结果:根据实验数据,分析555定时器的工作特性和参数变化规律。

6. 总结实验:总结实验过程中遇到的问题和解决方法,总结实验结果和心得体会。

四、实验结果与分析在实验过程中,我们观察到555定时器在不同电路条件下的稳定工作。

通过调整电路参数,我们成功实现了定时器电路的设计和实现。

根据测量数据和分析结果,我们得出以下结论:1. 555定时器的稳定工作与供电电压、触发电平等参数密切相关;2. 555定时器的输出电流能力有一定限制,需要根据具体应用场景选择合适的驱动电路;3. 555定时器可以通过改变电阻和电容值来调整输出波形的频率和占空比。

五、实验应用555定时器具有广泛的应用领域,常见的应用包括:1. 交通信号灯控制:通过555定时器实现交通信号灯的定时控制,实现交通流畅和安全;2. 脉冲发生器:利用555定时器的振荡特性,设计和实现各种脉冲发生器电路;3. 声音发生器:通过555定时器产生不同频率的方波,实现声音发生器电路;4. 脉宽调制:利用555定时器的占空比可调特性,实现脉宽调制电路。

集成555定时器实验报告

集成555定时器实验报告

集成555定时器实验报告集成555定时器实验报告引言:集成555定时器是一种常见的集成电路,具有广泛的应用领域。

本实验旨在通过实际操作,深入了解555定时器的原理和特性,并通过实验结果验证其性能。

一、实验目的本实验的目的是掌握集成555定时器的工作原理和使用方法,通过实际操作验证其功能和性能。

二、实验器材和原理1. 实验器材:- 集成555定时器芯片- 电源- 电阻、电容等元件- 示波器- 万用表2. 原理简介:集成555定时器是一种多功能定时器,内部由比较器、触发器、控制逻辑和输出驱动等部分组成。

它可以实现单稳态、多谐振荡和脉冲宽度调制等功能。

其中,单稳态和多谐振荡是本实验的重点。

三、实验步骤1. 单稳态实验:- 连接电路:将555定时器芯片、电阻和电容等元件按照实验电路图连接起来。

- 施加电源:将电源接入电路,保证电压稳定。

- 测量电压:使用万用表测量电路中各个节点的电压,记录下来。

- 观察输出:使用示波器观察555定时器的输出波形,记录下来。

- 调整参数:根据实验要求,逐步调整电阻和电容的数值,观察输出波形的变化。

- 总结结果:根据实验结果,总结单稳态实验的特点和应用。

2. 多谐振荡实验:- 连接电路:将555定时器芯片、电阻和电容等元件按照实验电路图连接起来。

- 施加电源:将电源接入电路,保证电压稳定。

- 测量电压:使用万用表测量电路中各个节点的电压,记录下来。

- 观察输出:使用示波器观察555定时器的输出波形,记录下来。

- 调整参数:根据实验要求,逐步调整电阻和电容的数值,观察输出波形的变化。

- 总结结果:根据实验结果,总结多谐振荡实验的特点和应用。

四、实验结果与分析1. 单稳态实验结果:- 记录了不同电阻和电容数值下的输出波形。

- 分析了电阻和电容对输出波形的影响。

- 总结了单稳态实验的特点和应用。

2. 多谐振荡实验结果:- 记录了不同电阻和电容数值下的输出波形。

- 分析了电阻和电容对输出波形的影响。

555集成定时器的应用试验报告.doc

555集成定时器的应用试验报告.doc

555集成定时器的应用试验报告.doc555集成定时器广泛应用于电路的计时、频率分频、波形发生、触发延迟、稳幅调制、电压控制振荡器等领域,是电子技术领域中使用最为广泛的集成电路之一。

本文通过实验验证了555定时器在不同工作模式下的应用。

一、实验目的1、了解555定时器的基本结构和工作原理;2、实现555定时器在单稳态触发器、多谐振荡器、方波振荡器、脉冲发生器等不同工作模式下的应用。

二、实验器材1、555集成定时器芯片;2、电阻和电容器;3、数字万用表;4、示波器;5、电源。

三、实验步骤1、单稳态触发器将555芯片的控制端(TRIG)和复位端(RESET)分别通过电阻连接到正电源VCC,将电容器C1放在电阻R1和GND之间,将555的输出端(Q)连接到LED灯和电阻R2上,电源VCC接入电阻R3和LED;利用数字万用表测量电容器充电时间和放电时间,并测量LED闪烁的频率。

2、多谐振荡器将电容器C1、电阻R1、电阻R2和555芯片组成的多谐振荡器电路,电容器C1连接到555芯片的引脚6和2上,电阻R1、电阻R2连接到引脚7和6上,通电后用示波器测量输出波形。

3、方波振荡器4、脉冲发生器四、实验结果本次实验,我们测得电容器充电时间为4.6ms,放电时间为16.0ms。

LED闪烁频率约为31Hz。

本次实验,我们测得输出波形频率为1.26 KHz,波形持续时间为0.7ms。

1、555定时器应用广泛,能够实现不同的工作功能;2、555定时器在多谐振荡器和方波振荡器中能够发挥稳定的输出作用;3、555定时器在脉冲发生器中能够实现精确的脉冲控制。

总之,555定时器的应用十分灵活,能够满足不同电路的需要。

同时,在实践中,我们需要根据具体情况合理地选择电容器、电阻等元器件,以达到更好的实验效果。

555定时器的实验报告

555定时器的实验报告

555定时器的实验报告555定时器的实验报告引言:555定时器是一种广泛应用于电子电路中的集成电路,它具有稳定可靠、功能强大的特点。

本次实验旨在通过对555定时器的实际操作,进一步了解其原理和应用。

一、实验目的:通过555定时器的实验,掌握其基本工作原理和使用方法,进一步了解其在电子电路中的应用。

二、实验器材:1. 555定时器集成电路芯片2. 电源3. 电阻、电容等元件4. 示波器5. 多用途实验板三、实验步骤:1. 搭建基本的555定时器电路首先,将555定时器芯片插入多用途实验板中,并根据电路图连接所需的电阻、电容等元件。

接下来,将电源连接到实验板上,并确保电路连接正确无误。

2. 测量输出信号频率使用示波器测量555定时器输出信号的频率。

调节电阻和电容的数值,观察输出信号频率的变化。

记录不同参数下的频率值,并进行比较分析。

3. 观察输出信号波形通过示波器观察555定时器输出信号的波形。

调节电阻和电容的数值,观察波形的变化。

分析不同参数对波形的影响,并记录观察结果。

4. 实现定时功能利用555定时器的稳定性和精确性,设计并实现一个简单的定时器电路。

通过调节电阻和电容的数值,设置所需的定时时间。

观察定时器的准确性和稳定性,并记录实验结果。

四、实验结果和分析:通过实验,我们得到了不同参数下555定时器输出信号的频率和波形。

实验结果表明,电阻和电容的数值对555定时器的工作频率和波形有较大的影响。

较大的电阻和电容数值将导致较低的频率和较长的周期,而较小的数值则会得到相反的结果。

此外,我们还实现了一个简单的定时器电路。

通过调节电阻和电容的数值,我们成功设置了所需的定时时间,并观察到定时器的准确性和稳定性。

这进一步证明了555定时器在电子电路中的实用性和可靠性。

五、实验总结:通过本次实验,我们深入了解了555定时器的工作原理和应用。

通过调节电阻和电容的数值,我们可以灵活地控制555定时器的输出频率和波形。

555定时器实验报告

555定时器实验报告

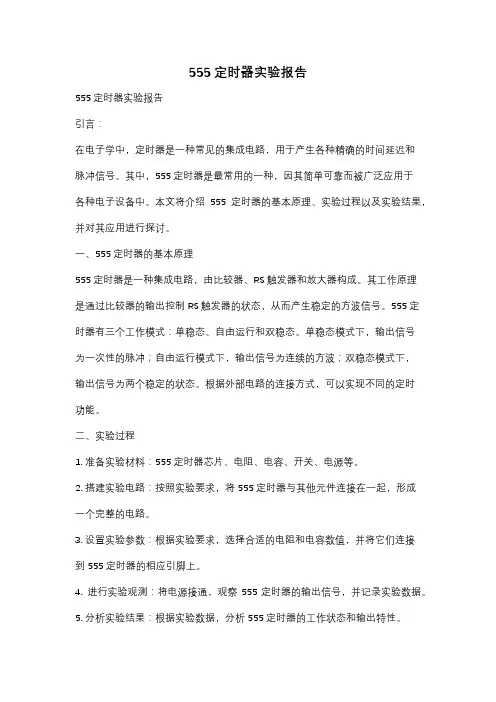

555定时器实验报告555定时器实验报告引言:在电子学中,定时器是一种常见的集成电路,用于产生各种精确的时间延迟和脉冲信号。

其中,555定时器是最常用的一种,因其简单可靠而被广泛应用于各种电子设备中。

本文将介绍555定时器的基本原理、实验过程以及实验结果,并对其应用进行探讨。

一、555定时器的基本原理555定时器是一种集成电路,由比较器、RS触发器和放大器构成。

其工作原理是通过比较器的输出控制RS触发器的状态,从而产生稳定的方波信号。

555定时器有三个工作模式:单稳态、自由运行和双稳态。

单稳态模式下,输出信号为一次性的脉冲;自由运行模式下,输出信号为连续的方波;双稳态模式下,输出信号为两个稳定的状态。

根据外部电路的连接方式,可以实现不同的定时功能。

二、实验过程1. 准备实验材料:555定时器芯片、电阻、电容、开关、电源等。

2. 搭建实验电路:按照实验要求,将555定时器与其他元件连接在一起,形成一个完整的电路。

3. 设置实验参数:根据实验要求,选择合适的电阻和电容数值,并将它们连接到555定时器的相应引脚上。

4. 进行实验观测:将电源接通,观察555定时器的输出信号,并记录实验数据。

5. 分析实验结果:根据实验数据,分析555定时器的工作状态和输出特性。

6. 进一步实验:根据实验结果,可以尝试调整电阻和电容数值,观察输出信号的变化。

三、实验结果通过实验观测和数据记录,我们得到了如下实验结果:1. 当电阻和电容数值较大时,输出信号的频率较低,周期较长。

2. 当电阻和电容数值较小时,输出信号的频率较高,周期较短。

3. 当电阻和电容数值相等时,输出信号的占空比为50%。

4. 当电阻和电容数值不相等时,输出信号的占空比会发生变化。

四、555定时器的应用探讨555定时器作为一种常见的定时器,被广泛应用于各种电子设备中。

它的应用领域包括但不限于以下几个方面:1. 脉冲发生器:通过调整电阻和电容数值,可以产生不同频率和占空比的脉冲信号,用于驱动其他电路或设备。

555定时器应用实验报告

555定时器应用实验报告

555定时器应用实验报告555定时器应用实验报告引言:555定时器是一种经典的集成电路,具有广泛的应用。

本实验旨在通过实际操作,探索555定时器的基本原理和应用。

一、实验目的本实验的目的是通过555定时器的应用实验,了解555定时器的基本工作原理、特性和应用场景。

二、实验器材1. 555定时器芯片2. 电源3. 电阻、电容、电感等元件4. 示波器5. 连线电缆等三、实验步骤1. 搭建基本的555定时器电路,包括电源、555芯片、电阻、电容等元件。

2. 连接示波器,观察输入和输出信号的波形。

3. 调节电阻和电容的数值,观察波形的变化。

4. 尝试不同的输入信号,如方波、正弦波等,观察输出信号的响应。

5. 探索不同的应用场景,如脉冲发生器、频率分频器等,观察555定时器的工作情况。

四、实验结果与分析在实验过程中,我们观察到了以下现象和结果:1. 通过调节电阻和电容的数值,可以改变555定时器的输出频率和占空比。

2. 输入信号的不同波形对输出信号的响应也有影响,方波信号能够得到更稳定的输出。

3. 在不同的应用场景中,555定时器表现出了良好的性能,如在脉冲发生器中能够产生稳定的脉冲信号,在频率分频器中能够实现精确的频率分频。

通过对实验结果的分析,我们可以得出以下结论:1. 555定时器是一种非常实用的集成电路,具有广泛的应用前景。

2. 通过调节电阻和电容的数值,可以实现对555定时器的频率和占空比的精确控制。

3. 在不同的应用场景中,555定时器表现出了良好的稳定性和可靠性。

五、实验总结通过本次实验,我们深入了解了555定时器的基本原理和应用。

通过实际操作,我们掌握了555定时器的调节方法和应用技巧。

同时,我们也发现了555定时器在不同应用场景中的优势和局限性。

通过对实验结果的分析和总结,我们对555定时器有了更深入的理解。

总之,555定时器作为一种经典的集成电路,在电子领域有着广泛的应用。

通过实验,我们对555定时器的工作原理和应用场景有了更深入的了解。

555定时器的应用实验报告

555定时器的应用实验报告

555定时器的应用实验报告引言555定时器是一种广泛应用于电子电路中的集成电路,它具有稳定性高、成本低、可靠性强等特点。

在本次实验中,我们将通过实际操作,探索555定时器的应用。

实验材料•555定时器芯片•电阻•电容•LED灯•面包板•杜邦线•电源实验步骤第一步:搭建电路1.将555定时器芯片插入面包板中。

2.连接电阻和电容,以及其他所需元件。

具体连接方式如下所示:–将一个电阻的一端连接到芯片的引脚1(GND),另一端连接到引脚8(VCC)。

–将一个电阻的一端连接到引脚7(DIS),另一端连接到引脚8(VCC)。

–将一个电容的负极连接到引脚2(TRIG),正极连接到引脚6(THRES)。

–将一个电容的负极连接到引脚6(THRES),正极连接到引脚2(TRIG)。

–将一个电阻的一端连接到引脚6(THRES),另一端连接到引脚7(DIS)。

–连接LED灯,将正极连接到引脚3(OUT),负极连接到引脚1(GND)。

第二步:设置参数1.将电源连接到面包板上的合适位置,并打开电源。

2.调节电源电压为合适的数值,一般为5V。

3.根据实际需求,选择合适的电阻和电容值,并将其连接到电路中。

第三步:测试实验结果1.完成电路搭建后,按下555定时器芯片上的复位按钮,开始实验。

2.观察LED灯的亮灭情况,并记录下来。

3.根据实验结果,可以对555定时器的工作原理进行分析和解释。

结果分析根据实验结果,我们可以得出以下结论:1.当电容充电至阈值电压时,引脚3(OUT)输出高电平,LED灯亮起。

2.当电容放电至触发电压时,引脚3(OUT)输出低电平,LED灯熄灭。

3.通过调节电阻和电容的数值,可以改变LED灯亮灭的时间间隔。

结论通过本次实验,我们深入了解了555定时器的工作原理和应用。

通过调节电阻和电容的数值,我们可以实现不同的定时功能。

在实际应用中,555定时器被广泛用于计时器、脉冲发生器、频率分频器等电子电路中,具有重要的实际意义。

555定时器及其应用实验报告

555定时器及其应用实验报告

555定时器及其应用实验报告实验报告:555定时器及其应用一、实验目的1.了解555定时器的结构和工作原理;2.学会使用555定时器搭建基本的定时电路;3.掌握555定时器的应用。

二、实验材料1.电源;2.555定时器芯片;3.电阻、电容等元器件;4.示波器、万用表等实验仪器;5.连接线等实验辅助器材。

三、实验原理555定时器是一种广泛应用于定时电路中的集成电路。

它具有三个功能引脚:触发引脚(TRIG)、控制引脚(CON)和复位引脚(RES)。

在定时工作模式下,555定时器可通过选择不同的电阻和电容值,实现不同的定时效果。

四、实验步骤1.搭建555定时器的基本电路。

将555定时器芯片插入实验板上,并根据电路图连接相应的元器件和电源。

2.测量电路的参数。

使用万用表测量电路中各个元器件的电阻、电容值,并记录下来。

3.调试电路并观察现象。

根据实验板上的示波器,调整电路,观察波形的变化,并记录下观察到的现象。

五、实验结果与分析通过调试和观察,实验发现在555定时器基本电路中,当输入信号触发引脚(TRIG)的电压高于比较引脚(THRESH)的电压时,输出引脚会输出高电平信号,反之输出引脚则输出低电平信号。

通过调整电压和触发条件,可以实现不同的定时效果。

六、实验应用1.交通信号灯。

通过555定时器的输出信号控制灯光的切换,实现交通信号灯的闪烁效果,提醒行人和车辆注意交通状况。

2.蜂鸣器报警器。

通过555定时器的输出信号控制蜂鸣器的频率,实现报警器的报警效果,用于安防应用中。

3.继电器控制。

通过555定时器的输出信号控制继电器的通断,实现对电器设备的定时自动控制。

七、实验总结本实验通过对555定时器的学习和实验应用,深入理解了555定时器的结构、工作原理和应用场景。

通过实验,掌握了555定时器的基本使用方法,并在实验中成功搭建了基本的定时电路,同时也了解了其应用于交通信号灯、报警器和继电器控制等方面。

通过本次实验,对电子学的学习和实践经验也得到了提升。

555定时器实验报告

555定时器实验报告

试验九555定时器
李泽电子信息科学与技术2008118038
一、试验目的
1.掌握555定时器的基本原理与功能
2.掌握555定时器的应用
二、试验器材
555定时器电阻电容若干电位器发光二极管若干
三、实验原理见讲义
四、试验内容
1.连接电路按功能表9.1验证555定时器的功能
2.按图9.3连接施密特触发器电路,分别输入正弦波、锯齿波信号,测试输入、输出波形
3.按照图9.7连接,构成多谐振荡器,产生脉冲信号,观察记录电容和输出的同步波形,测出输出的周期并与估算值进行比较
4.设计一个驱动发光二极管的定时器电路。

要求每接收到负脉冲时,发光管持续2秒钟时间熄灭。

555定时器试验报告

555定时器试验报告

电工电子实验报告555 集成定时器的应用一、实验目的1. 熟悉 555 定时器电路的工作原理。

2. 熟悉 555 时基电路逻辑功能的测试方法。

掌握用 555 定时器电路构成单稳态触发器,多谐振荡器,施密特触发器的方法和原理。

3. 了解定时器 555 的实际应用。

(做一个闪烁指示灯门铃)二、实验仪器与器材1 、数字逻辑实验箱 1 台2 、万用表 1 只`3 、双踪示波器 1 台4 、元器件: NE555、放光二极管、电阻、电容、扬声器、导线若干三、预习要求1 .对照功能表熟悉 555 定时器各管脚及其功能。

2 阅读本实验的实验原理以及教材中有关单稳态触发器、多谐振荡器、施密特振荡器的内容。

3 .根据原理图和给出的电路参数,画好单稳态触发器、多谐振荡器、施密特振荡器的电路图,估算实验结果。

4 .了解 555 定时器的一般应用电路。

四、实验原理555 定时器是模拟—数字混合式集成电路,利用它可以方便地构成脉冲产生、整形电路和定时、延时电路。

具有功能强,使用灵活、方便等优点,在数字设备、工业控制、家用电器、电子玩具等许多领域都得到了广泛的应用。

集成定时器的产品主要有双极型和 CMOS 型两类,按集成电路内部定时器的个数又可分为单定时器和双定时器;双极型单定时器电路的型号为 555 ,双定时器电路的型号为 556 ,其电源电压的范围为 5~18V ; CMOS 单定时器电路的型号为 7555 ,双定时器电路的型号为 7556 ,其电源电压的范围为 2~18V 。

CMOS 型定时器的最大负载电流要比双极型的小,它们的功能和外引脚排列完全相同。

(一)、555 定时器的电路结构及其功能!图 4- 1为 555 定时器的内部逻辑电路和外引脚图,从结构上看, 555 电路由 2 个比较器、 1 个基本 RS 触发器、 1 个反相缓冲器、 1 个集电极开路的放电晶体管和 3 个5kΩ电阻组成分压器组成。

图1-1 555 逻辑电路图和引脚图图1-2 555的功能表典型应用1. 用 555 定时器构成单稳态触发器图1-2 为由 555 定时器和外接定时元件 R 、C 构成的单稳态触发器。

555集成定时器实验报告

555集成定时器实验报告

555集成定时器实验报告555集成定时器实验报告引言:555集成定时器是一种非常常见的集成电路,广泛应用于各种电子设备中。

本实验旨在通过对555集成定时器的实际应用,深入了解其工作原理和性能特点,以及其在电子领域中的应用。

一、实验目的本实验旨在掌握555集成定时器的基本工作原理,了解其在定时和脉冲生成等方面的应用。

二、实验器材和材料1. 555集成定时器芯片2. 电阻、电容等元器件3. 示波器、数字万用表等实验仪器三、实验步骤1. 搭建基本的555集成定时器电路,包括电源电路、稳压电路等。

2. 将电路接入示波器和数字万用表,观察和测量相关信号。

3. 调节电路参数,观察和记录555集成定时器的工作状态和输出信号。

4. 根据实验结果,分析555集成定时器的工作原理和性能特点。

四、实验结果与分析通过实验观察和测量,我们得到了以下实验结果:1. 555集成定时器可以实现多种定时和脉冲生成功能,包括单稳态、多稳态、方波等。

2. 通过调节电阻和电容的数值,可以控制定时器的输出频率和占空比。

3. 555集成定时器的输出信号具有较高的稳定性和精确度。

4. 555集成定时器的工作电压范围较广,适用于不同的电子设备。

根据实验结果,我们可以得出以下结论:1. 555集成定时器是一种非常实用和可靠的电子元器件,广泛应用于各种电子设备中。

2. 通过调节电阻和电容的数值,可以实现不同的定时和脉冲生成功能,满足不同应用需求。

3. 555集成定时器的工作稳定性和精确度较高,适用于对时间精度要求较高的应用场景。

4. 555集成定时器的工作电压范围广泛,适用于不同的电子设备和电路设计。

五、实验总结通过本次实验,我们深入了解了555集成定时器的工作原理和性能特点,以及其在电子领域中的应用。

通过调节电阻和电容的数值,我们可以实现不同的定时和脉冲生成功能,满足不同的应用需求。

555集成定时器具有较高的工作稳定性和精确度,适用于对时间精度要求较高的场景。

555定时器及其应用实验报告

555定时器及其应用实验报告

555定时器及其应用实验报告实验报告:555定时器及其应用摘要:本次实验主要介绍了555定时器的基本原理和应用。

通过实验,深入了解了555定时器的工作原理,并熟悉了其在电子电路中的应用。

1.引言2.原理555定时器的基本原理是通过耦合电容和电阻的组合产生不同的输出脉冲信号,实现定时功能。

其内部结构主要由电源控制电路、比较器、RS 触发器和输出级组成。

它有3个触发方式:1)单稳触发器(Monostable);2)双稳触发器(Bistable);3)多稳触发器(Astable)。

3.单稳触发器实验3.1实验目的通过实验,了解并验证单稳触发器的工作原理,以及555定时器的基本连接方式。

3.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源3.3实验步骤3.3.1连接电路:按照实验指导书上的电路图,将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。

3.3.2验证实验:给555定时器上电,用示教电源调整输入电平,观察输出脉冲信号。

4.双稳触发器实验4.1实验目的通过实验,了解并验证双稳触发器的工作原理,以及555定时器的基本连接方式。

4.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源4.3实验步骤4.3.1连接电路:按照实验指导书上的电路图,将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。

4.3.2验证实验:给555定时器上电,用示教电源调整输入电平,观察输出脉冲信号。

5.多稳触发器实验5.1实验目的通过实验,了解并验证多稳触发器的工作原理,以及555定时器的基本连接方式。

5.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源5.3实验步骤5.3.1连接电路:按照实验指导书上的电路图,将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。

5.3.2验证实验:给555定时器上电,用示教电源调整输入电平,观察输出脉冲信号。

555定时器实验报告

555定时器实验报告

555定时器实验报告一实验内容1 555定时器的动态和静态逻辑功能测试,动态测试要求输入为三角波,输出用数字示波器显示。

2 用555定时器设计一个数字定时器,每启动一次,电路产生一个5s左右的正脉冲。

、二实验条件555定时器,数字万用表,数字示波器,计算机电路基础实验箱,导线若干。

三实验原理1 静态测试555定时器的逻辑功能。

用动态的电压作为输入0~5V,产生这个变化电压电路如下图所示:电源为5V,A端接到555定时器的2号管脚。

测试电路连接方法:从图中1开始逆时针分别为1~8,其连接方法为:管脚 1 2 Vi 3 Vo 4连接GND 变化电压输入输出,万用表表笔测试悬空管脚 5 6 7 8连接悬空与2相连不接VCC0~5V输入变化、Vi(V)0.00 1.67 1.82 2.20 2.50 2.70 3.00 3.23 5.00 Vo(V)3.71 3.71 3.71 3.71 3.71 3.71 3.71 0.01 0.01二极管截止截止截止截止截止截止截止导通导通5~0V输入变化Vi(V)5.00 3.67 2.82 2.20 2.00 1.70 1.65 1.60 0.00Vo(V)0.01 0.01 0.01 0.01 0.01 3.71 3.71 3.71 3.71二极管导通导通导通导通导通截止截止截止截止从测试结果可以得到:输入电压由0~5V变化时,其跳变区域在输入电压,3.23V附近,输入电压由5~0V变化时,其跳变电压在1.7V附近。

电压变化趋势不一样,跳变电压也是不一样的。

2动态测试555定时器的逻辑功能。

其中电路连接方法与前面静态测试无异。

但是输入变为积分电路输出的三角波。

积分电路选用的电阻为100KΩ,电容选择为0.1uF连接,在电容器两端输出的波形为所需要的三角波。

其中测得555定时器的输入输出为:CH1为输入,CH2为输出。

其中波形参数为:项目CH1 CH2Min/Max(V) 0.20V/3.80V 0.00V/3.80V峰峰值 3.60V 3.80V周期/频率560us/1790Hz 560us/1790Hz占空比/脉宽0.196/110us合成后得到:用三角波动态测试得到:输入电压由小到大变化时,跳变电压为3.44V,由大到小变化时,跳变电压为1.64V。

555定时器及其应用实验报告

555定时器及其应用实验报告

555定时器及其应用【实验目的】(1) 掌握555的工作原理及其性能特点 (2) 掌握555组成的基本电路及应用。

【实验要求】(1) 用555组成一个时钟脉冲信号发生器,要求输出:标准秒脉冲,20Hz~20kHz 范围内任意频率可调、占空比可调的脉冲信号。

(2) 设计一个触摸开关,要求每触发一次其输出端维持10秒钟的高电平。

(3) 用555设计一个分频器,要求输入时钟脉冲的频率为1KHz ,其输出为100Hz 。

【实验器材】面包板,555芯片一片,函数发生器,直流稳压电源,万用表,示波器,电阻、电容、导线若干。

【实验原理】 (1) 时钟脉冲产生器555组成的多谱振器可以用作各种时钟脉冲发生器,如图1所示,通过D1,D2两个二极管将电路的充电支路与放电支路分开,则由RC 电路的充放电时间公式得,充电时间为:110.7t R C = ,放电时间为230.7t R C =,因此输出脉冲的频率为131.43()f R R C=+ ,占空比为111213t R t t R R =++ 。

通过调节R1和R3的阻值便可实现输出不同频率与占空比的脉冲信号。

图 1 时钟脉冲发生器(2) 触摸开关555组成的单稳态触发器可以用作触摸开关,电路如图2所示,其中M 为触摸金属片(或导线)。

静态时无触发脉冲输入,555的输出为低电平即U O =0,发光二极管不亮,当用手触摸金属片M 时,相当于2端输入一负脉冲,555的内部比较器A2翻转,使输出变为高电平即U O =1,发光二极管亮,直到电容C 上的电压充电23C DD U U = 。

发光二极管亮的时间为 1.1tp RC = 。

图 2 触摸开关电路(3) 分频电路由555组成的单稳态触发器可以构成分频比率很大的分频电路,如图3所示。

设输入信号Ui 为一列脉冲串,第一个负脉冲触发2端后,555的输出Uo 变为高电平,电容C 开始充电,由于Uc 未达到23DD U ,Uo 将一直保持为高电平,在这段时间里,输入负脉冲再出发也不起作用。

555定时器实验

555定时器实验

实验内容和要求:
①设计电路, 选取元器件, 并接成实验电路。 ②用发光二极管和压电陶瓷鸣片进行过电压、欠电压时的
声光报警, 调试参数达到设计要求。 4)用555电路设计一个音频信号发生器, 要求其振荡频率
在 3—10kHz范围内可调。
①设计电路, 选取元器件, 并接成实验电路。 ②记录所测数据, 画出波形图。
用示2波)器用观5察55输定入时输器出设频率计,一记个录楼所梯测灯数据的,开画关出控波制形电图。路,要 求上下楼梯口均有一个灯开关,无论上楼或下楼只要一下 灯开关即可点亮2min。实验内容和要求:
①设计电路,选取元器件,并接成实验电路。 ②路灯用发光二极管代替,调试参数达到设计要求。
3)设计一个过欠压(电压)声光报警电路, 电路正常 工作电压 为5V,要求当电压超过5.5V(过电压)和低 于4.5V(欠电压)时都要报警。
施密特触发器
二、设计性实验 1. 实验目的
掌握555定时器的应用、设计和调试方法。 2. 实验题目
1)用555定时器设计一个十分频器, 输入频率 为1实0k实Hz验,内幅容度和为要求: 3V的脉冲信号, 输出为1kHZ 。 ① 设计电路,选取元器件,按设计电路接成实验电路。
器观察输入输出频率,记录所测数据,画出波形图。
5)设计一个救护车警笛声电路, 要求高低两种音调交替出现, 交替周期为1—1.5s。
①设计电路, 选取元器件, 并接成实验电路。 ②调试电路, 用实验手段调试出理想的频率。还可 以根据 此电路调出警车的警笛声。 ③整理实验数据, 确定参数, 并用示波器测出比较 准确 的频率。
实验内容和要求 (1)对实验题目1) 按图所示框图设计实验电路, 安装 调试该电路, 加入脉冲信号, 用示波器观察输出波形。 (2)对实验题目2) 根据要求设计电路, 按所设计好的 电路接线, 加入100kHz的时钟信号对直流0-5V电压进行采 样, 通过数码管进行显示, 记录转换后的十六进制数, 并作 输入输出关系曲线。 (3)对实验题3) 根据题目要求设计电路, 按此电路 安装调试, 分别改变各输入量, 观测输出结果。

555定时器实验报告表格

555定时器实验报告表格

555定时器数字电路实验报告书图4-7-4 多谐振荡器实验电路(1)在实验获得输出信号U O及Uc的波形图。

(2)电路的工作原理。

多谐振荡器接通VCC后, VCC经R1和R2对C充电。

当Uc上升到2VCC/3时, Uo=0,T导通, C通过R2和T放电, Uc下降。

当Uc下降到VCC/3时, Uo又由0变为1, T截止, VCC又经R1和R2对C充电。

如此重复上述过程, 在输出端Uo产生了连续的矩形脉冲。

(3)按表4-7-2给出的数据修改电路参数, 分别测量输出信号UO的周期, 并填写表4-7-2。

表4-7-2 多谐振荡器实验测量数据序号 R1 R2 C 输出信号周期1 2 kΩ 82 kΩ 0.1 uf 11.62ms2 2 kΩ 82 kΩ 0.2 uf 23.24ms3 2 kΩ 82 kΩ 0.4 uf 46.48ms(3)结果分析: 理论振荡周期为: , 实验测量数据与计算数据相同(二).单稳态触发器按图4-7-5给出的单稳态触发器的实验电路图连接电路, 用脉冲信号源为电路提供1KHz的脉冲信号Ui, Ui经微分电路(Ri,Ci)与555的2 号引脚相连, 作为555的触发信号。

用示波器同时显示脉冲信号Ui和555的输出信号UO。

图4-7-5 单稳态触发器实验电路(1)实验获得的U i和U O的波形图。

(2)简述电路的工作原理。

当电路无触发信号时, VI保持高电平, 电路工作在稳定状态, 即输出端VO保持低电平, 555内放电三极管T饱和导通, 管脚7“接地”, 电容电压VC为0V。

当VI下降沿到达时, 555触发输入端(2脚)由高电平跳变为低电平, 电路被触发, VO由低电平跳变为高电平, 电路由稳态转入暂稳态。

在暂稳态期间, 555内放电三极管T截止, VCC经R向C充电。

电容电压VC由0V 开始增大。

当VC上升至阈值电压时, 输出电压VO由高电平跳变为低电备注1.此表表头必须按此格式制作。

555定时器实验报告总结

555定时器实验报告总结

555定时器实验报告总结一、引言555定时器是一种常用的集成电路,具有多种功能和应用。

本实验旨在通过实验操作,掌握555定时器的基本原理和使用方法,以及了解其在电子电路中的应用。

二、实验原理555定时器是一种可编程集成电路,可以产生脉冲信号、方波信号和三角波信号等多种输出波形。

其内部结构包括比较器、RS触发器和输出级等组成。

当输入信号达到设定阈值时,比较器将输出高电平信号使RS触发器翻转,并将输出信号送至输出级进行放大。

当输入信号下降到另一个阈值时,比较器将输出低电平信号使RS触发器再次翻转,并将输出信号送至输出级进行放大。

这样就可以产生周期性的正弦波、方波和三角波等各种波形。

三、实验步骤1.准备工作:检查实验仪器是否正常,准备好所需元件。

2.搭建电路:按照实验图纸搭建555定时器电路。

3.调试参数:根据需要调整R1、R2、C1等元件参数,以得到所需的输出波形。

4.测试结果:用示波器测试输出波形,并记录实验数据。

5.分析结果:根据实验数据分析电路性能,确定是否符合预期要求。

四、实验结果通过本次实验,我们成功搭建了555定时器电路,并得到了正弦波、方波和三角波等多种输出波形。

在调试参数过程中,我们发现改变R1、R2和C1等元件参数可以对输出波形的频率和幅度产生显著影响。

在测试输出波形时,我们发现所得到的实验数据与理论值基本一致,证明了电路性能符合预期要求。

五、实验应用555定时器广泛应用于各种电子电路中,如计时器、闪烁灯、报警器等。

其中最常见的应用是脉冲宽度调制(PWM)技术,在直流电机控制、LED驱动等领域有着重要作用。

六、结论通过本次实验,我们深入了解了555定时器的基本原理和使用方法,并成功搭建了相应的电路进行调试和测试。

同时还了解到了其在各种电子电路中的应用,并对其未来发展前景进行了展望。

这些都为我们今后在相关领域的学习和实践提供了重要的参考和指导。

555定时器及其应用实验报告

555定时器及其应用实验报告

555定时器及其应用实验报告引言:555定时器是一种集成电路,广泛应用于定时、脉冲、频率调制、频率分割和频率测量等领域。

本文将介绍555定时器的基本原理和实验过程,并探讨其在电子领域中的应用。

一、555定时器的基本原理555定时器是一种多功能集成电路,由比较器、RS触发器、RS锁存器和电压比较器等组成。

它的工作基于门电路的触发与复位过程,实现了不同的定时功能。

二、555定时器的工作模式555定时器有三种基本工作模式:单稳态、自由运行和串接。

在单稳态模式下,555定时器输出一个脉冲宽度可调的方波信号;在自由运行模式下,它输出一个连续变化的方波信号;在串接模式下,多个555定时器可以通过级联实现更复杂的定时功能。

三、实验过程为了验证555定时器的工作原理,我们进行了以下实验:1. 准备实验所需材料:555定时器芯片、电容、电阻等。

2. 连接电路:按照电路图将555定时器与其他元件连接起来。

3. 设置参数:根据实验要求调整电容和电阻的数值。

4. 运行实验:给电路通电,观察555定时器输出的信号波形。

5. 记录实验结果:记录实验过程中观察到的波形变化和参数调整情况。

四、实验结果与分析通过实验,我们观察到555定时器的输出信号波形随着电容和电阻数值的变化而改变。

通过调整电容和电阻的数值,我们可以控制输出信号的频率和占空比。

这证明了555定时器的可靠性和灵活性。

五、555定时器的应用555定时器在电子领域中有广泛的应用,以下是一些典型的应用场景:1. 脉冲生成:通过调整电容和电阻的数值,可以产生不同频率的脉冲信号,用于驱动其他电路或触发器件。

2. 方波发生器:通过在555定时器中添加元件,如电容和电阻,可以实现方波信号的产生和调节。

3. 时钟电路:555定时器可以用作时钟电路的基础元件,用于控制其他电子设备的定时功能。

4. 脉宽调制:通过调整电容和电阻的数值,可以实现脉宽调制功能,用于控制电子设备的输出功率。

实验8 555定时器 - 实验报告要求

实验8 555定时器 - 实验报告要求

实验八 555定时器--实验报告要求一、实验目的(0.5分)掌握555定时器的结构和工作原理,学会对此芯片的正确使用;学会分析和测试用555定时器构成的多谐振荡器,单稳态触发器,施密特触发器等三种典型电路。

二、实验设备与器件(0.5分)三、实验原理和电路(1分)1.器件特性555定时器是一种中规模集成电路,外形为双列直插8脚结构,体积很小,使用起来方便。

只要在外部配上几个适当的阻容元件,就可以构成史密特触发器、单稳态触发器及自激多谐振荡器等脉冲信号产生与变换电路。

它在波形的产生与变换、测量与控制、定时电路、家用电器、电子玩具、电子乐器等方面有广泛的应用。

引脚功能:V i1(TH ):高电平触发端,简称高触发端,又称阈值端,标志为TH 。

.(a) 555的逻辑符号(b) 555的引脚排列图2 555定时器逻辑符号和引脚图1 555定时器内部结构 Vi1(TH)Vi2Vco..V i2(TR ):低电平触发端,简称低触发端,标志为TR 。

V CO :控制电压端。

V O :输出端。

Dis :放电端。

Rd :复位端。

555定时器内含一个由三个阻值相同的电阻R 组成的分压网络,产生31V CC 和32V CC 两个基准电压;两个电压比较器C 1、C 2;一个由与非门G 1、G 2组成的基本RS 触发器(低电平触发);放电三极管T 和输出反相缓冲器G 3。

555定时器的控制功能说明见表1。

2.施密特触发器由555定时器组成的施密特触发器见图3;在数字电路中用于脉冲信号的整形。

当输入V i 是不规则信号时,经史密特触发器处理后,输出为规则的方波;将史密特触发器用于数据通讯电路中,具有一定的抗干扰能力。

图 3施密特发器电路的电路图和波形图 3.单稳态触发器图4所示为单稳态触发器的电路和波形图。

单稳态触发器在数字电路中常用于规整信号的脉冲宽度(T W ):将脉宽不一致的信号输入单稳态触发器后,可输出脉宽一致的脉冲信号。

555定时器的应用实验报告

555定时器的应用实验报告

555定时器的应用实验报告一、实验目的本实验旨在掌握555定时器的基本原理,学习555定时器的应用,掌握555定时器在电路中的工作原理及应用方法。

二、实验仪器和材料1. 555计时器模块2. 电源3. 电阻4. 电容5. 多用万用表三、实验原理555定时器是一种集成电路芯片,由于其具有精度高、可靠性好、应用范围广等特点,被广泛应用于各种电子设备中。

其主要特点是可以通过改变外部元件的参数来改变其输出频率与占空比。

同时,它还具有单稳态触发、多谐振荡等功能。

555定时器主要由比较器、RS触发器和输出级组成。

其中比较器是将输入信号与参考信号进行比较,并输出相应的脉冲信号;RS触发器则是根据输入脉冲信号进行状态转换;输出级则是将RS触发器的输出转换为可供外部使用的高低电平信号。

四、实验步骤1.连接电路:将555计时器模块连接到电源上,并连接所需的外部元件(如电阻、电容等)。

2.调整参数:通过改变外部元件的参数来调整555定时器的输出频率与占空比。

3.测量结果:使用多用万用表测量电路中各元件的电压、电流等参数,并记录下来。

五、实验结果经过实验,我们成功地掌握了555定时器的基本原理和应用方法。

通过改变外部元件的参数,我们成功地调整了555定时器的输出频率与占空比,并得到了相应的测量结果。

六、实验结论本实验证明了555定时器在电子设备中具有广泛的应用价值,可以通过改变外部元件的参数来实现不同的功能。

同时,我们还发现,在进行电路设计时,需要考虑到各个元件之间的相互作用,以确保电路能够正常工作。

七、实验心得通过本次实验,我深刻认识到了学习理论知识和进行实践操作之间的重要性。

只有将理论知识与实践操作相结合,才能真正掌握所学知识。

同时,在进行实验过程中,我还学会了如何正确使用多用万用表进行测量,并且对于电路设计和组装也有了更深入的认识。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

555 定时器的应用仿真实验报告
一、实验目的:
1、熟悉 555 定时器的工作原理。

2、掌握 555 定时器的典型应用。

3、掌握基于 multisim 的 555 定时器应用仿真。

二、实验原理:
555 定时器是一种常见的集数字与模拟功能于一体的集成电路。

通常只要外接少量的外围元件就可以很方便地构成施密特触发器、单稳态触发器和多谐振荡器等多种电路。

引脚图:
三、实验内容:
从电子仿真软件 Multisim 基本界面左侧左列真实元件工具条中调出其它元件,并从基本界面左侧右侧调出虚拟双踪示波器,在电子平台上建立仿真实验电路。

四、实验结果:。

相关文档
最新文档
