PLC四层电梯课程设计
PLC课程设计---四层电梯
天津职业技术师范大学课程设计报告书题目：四层电梯自动控制学院：机械工程学院班级：机检0911学生：魏晓东学号：*******************时间：2012年1月4日至2012年1月9日目录第一章绪论 (3)1.1 PLC在电梯控制中的应用 (4)1.2 课程设计的内容 (4)1.3 四层电梯控制要求 (5)第二章电梯的综述 (5)2.1 电梯的定义与简介 (5)2.2 电梯的主要参数及性能指标 (5)2.3 电梯的结构及组成部件 (7)2.4 电梯的工作原理 (9)第三章总体方案设计 (10)3.1 整体设计方案 (10)3.2 控制方式的选择 (10)3.3 电梯PLC控制系统的基本结构 (11)3.4 信号控制系统 (11)第四章硬件设计 (12)4.1 可编程控制器机型的选择 (12)4.2 其他参数 (13)4.3 输入输出点分配 (14)4.4 PLC的外部接线图 (15)4.5 四层电梯主电路图 (15)第五章软件设计 (17)5.1 电梯运行流程图 (17)5.2电梯开关门流程图 (19)5.3 梯形图 (19)5.4 语句表 (24)第六章总结 (29)第七章参考文献 (30)第一章绪论1.1 PLC在电梯控制中的应用目前，在电梯的控制方式上，主要有继电器控制、PLC控制和微型计算机控制三种。
而PlC实际上是一种专用计算机，它采用巡回扫描的方式分时处理各项任务，而且依靠程序运行，这就保证只有正确的程序才能运行，否则电梯不会工作；又由于PLC中的内部辅助继电器及保持继电器等实际上是PLC系统内存工作单元，即无线圈又无触点，使用次数不受限制，属无触点运行，因此，它比继电器控制有着明显的优越性，运行寿命更长，工作更加可靠安全，自动化水平更高。
PLC控制是三种控制方式中最具有可靠性、实用性和灵活性的控制方式，它更适合于用在电梯的技术改造和控制系统的更新换代，是电梯控制系统中理想的控制新技术。
四层电梯plc控制课程设计
四层电梯plc控制 课程设计一、课程目标知识目标：1. 理解PLC（可编程逻辑控制器）的基本原理和功能，掌握其在电梯控制系统中的应用；2. 学习并掌握四层电梯的基本控制要求，包括楼层指示、呼梯、选层、平层、停层等功能的实现；3. 掌握利用PLC进行电梯控制系统的编程与调试。
技能目标：1. 能够运用所学知识，设计并实现四层电梯的PLC控制程序；2. 培养学生动手实践能力，能够进行电梯控制系统的安装、调试与故障排查；3. 提高学生团队协作和沟通能力，能在项目实践中发挥个人特长，共同完成任务。
情感态度价值观目标：1. 激发学生对自动化控制技术的兴趣，培养其探索精神；2. 培养学生严谨的科学态度，注重实际操作与理论相结合；3. 增强学生的安全意识，使其在实践过程中养成良好的操作习惯。
分析课程性质、学生特点和教学要求，将课程目标分解为以下具体学习成果：1. 学生能够阐述PLC的基本原理和功能，并说明其在电梯控制系统中的应用；2. 学生能够编写四层电梯PLC控制程序，并进行安装、调试与故障排查；3. 学生能够在团队项目中发挥个人特长，与团队成员共同完成电梯控制系统的设计与实现；4. 学生能够遵循安全操作规程，养成良好的实践操作习惯。
二、教学内容1. PLC基本原理：介绍PLC的组成、工作原理、编程语言及常用指令；2. 电梯控制系统：分析电梯控制系统的基本要求，包括楼层指示、呼梯、选层、平层、停层等功能；3. PLC控制程序设计：以四层电梯为例，讲解控制程序的设计步骤和方法；- 梯形图编程：介绍梯形图的绘制方法，引导学生学会使用PLC编程软件；- 逻辑控制：讲解电梯运行过程中的逻辑控制关系，如楼层判断、呼梯响应等；- 程序调试：教授程序调试方法，培养学生解决实际问题的能力；4. 实践操作：组织学生进行电梯控制系统的安装、调试与故障排查，巩固所学知识；- 安装：介绍电梯控制系统的硬件连接，指导学生进行实际操作；- 调试：教授调试方法，培养学生分析问题和解决问题的能力；- 故障排查：模拟电梯故障，指导学生进行排查和修复。

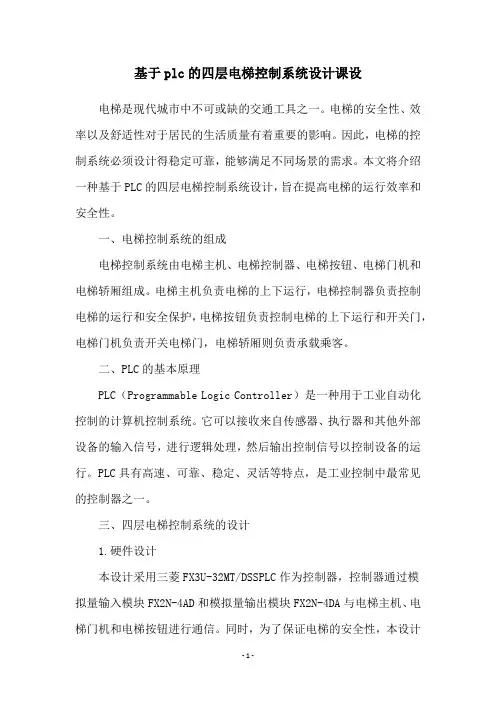

基于plc的四层电梯控制系统设计课设
基于plc的四层电梯控制系统设计课设电梯是现代城市中不可或缺的交通工具之一。
电梯的安全性、效率以及舒适性对于居民的生活质量有着重要的影响。
因此，电梯的控制系统必须设计得稳定可靠，能够满足不同场景的需求。
本文将介绍一种基于PLC的四层电梯控制系统设计，旨在提高电梯的运行效率和安全性。
一、电梯控制系统的组成电梯控制系统由电梯主机、电梯控制器、电梯按钮、电梯门机和电梯轿厢组成。
电梯主机负责电梯的上下运行，电梯控制器负责控制电梯的运行和安全保护，电梯按钮负责控制电梯的上下运行和开关门，电梯门机负责开关电梯门，电梯轿厢则负责承载乘客。
二、PLC的基本原理PLC（Programmable Logic Controller）是一种用于工业自动化控制的计算机控制系统。
它可以接收来自传感器、执行器和其他外部设备的输入信号，进行逻辑处理，然后输出控制信号以控制设备的运行。
PLC具有高速、可靠、稳定、灵活等特点，是工业控制中最常见的控制器之一。
三、四层电梯控制系统的设计1.硬件设计本设计采用三菱FX3U-32MT/DSSPLC作为控制器，控制器通过模拟量输入模块FX2N-4AD和模拟量输出模块FX2N-4DA与电梯主机、电梯门机和电梯按钮进行通信。
同时，为了保证电梯的安全性，本设计还采用了光电开关、限位开关、紧急停止按钮等多种安全保护装置。
2.软件设计本设计采用GX Developer软件进行编程设计。
为了保证电梯的安全性和运行效率，本设计采用了以下几种控制策略：（1）电梯轿厢的定位控制：当电梯轿厢到达某一层时，通过限位开关检测位置信号，控制电梯轿厢停止在正确的位置上。
（2）电梯的上下控制：当乘客按下电梯按钮时，PLC接收到信号后，控制电梯轿厢上下运动。
在电梯轿厢到达目标楼层时，PLC控制电梯门机打开门，乘客进出电梯。
（3）电梯的安全保护控制：当电梯出现异常情况时，如电梯超载或者电梯门未关闭，PLC会立即停止电梯的运行，并通过报警装置提醒乘客注意安全。
plc四级电梯课程设计
plc四级电梯课程设计一、课程目标知识目标：1. 让学生理解PLC四级电梯的基本原理，掌握电梯的启动、运行、停止等基本过程；2. 使学生掌握PLC编程控制电梯的方法，了解电梯各部件的功能及相互关系；3. 帮助学生了解电梯安全规范及常见故障处理方法。
技能目标：1. 培养学生运用PLC进行电梯控制程序编写的能力，能够实现电梯的正常运行及简单故障处理；2. 提高学生实际操作电梯控制系统的能力，培养他们独立分析和解决问题的技能；3. 培养学生团队协作能力，通过小组讨论、实践等形式，提高沟通与协作水平。
情感态度价值观目标：1. 培养学生对电梯行业及自动化控制技术的兴趣，激发他们探索新技术的热情；2. 增强学生的安全意识，使他们认识到电梯安全的重要性，养成良好的操作习惯；3. 培养学生积极向上的学习态度，让他们在学习过程中体验成功，增强自信心。
本课程针对高中年级学生，结合PLC四级电梯的相关知识，注重理论与实践相结合，以提高学生的知识水平、技能和情感态度价值观。
课程目标旨在使学生在掌握电梯控制技术的基础上，培养实际操作能力和团队协作精神，为今后的学习和工作打下坚实基础。
二、教学内容1. 电梯原理及结构：介绍电梯的基本原理、各部件名称及功能，包括曳引机、导轨、轿厢、对重等；教材章节：第一章 电梯概述2. PLC控制原理：讲解PLC的基本组成、工作原理及编程方法，分析PLC在电梯控制中的应用；教材章节：第二章 PLC控制技术3. 电梯控制程序编写：学习PLC编程软件的使用，掌握电梯控制程序的设计与编写；教材章节：第三章 PLC编程与应用4. 电梯控制系统实践：进行电梯控制系统的实际操作，包括电梯启动、运行、停止、层站召唤等；教材章节：第四章 电梯控制系统实践5. 电梯故障分析与处理：分析电梯常见故障原因，学习故障诊断及处理方法；教材章节：第五章 电梯故障分析与处理6. 电梯安全规范与维护：了解电梯安全规范，掌握电梯日常维护保养方法；教材章节：第六章 电梯安全规范与维护教学内容按照以上安排进行，共计12个课时。
基于plc四层电梯课程设计
基于plc四层电梯课程设计一、教学目标本课程旨在通过学习PLC四层电梯的控制系统，使学生掌握PLC的基本原理、编程方法和应用技巧，培养学生运用PLC技术解决实际问题的能力。
具体的教学目标如下：1.知识目标：–了解PLC的基本构成和工作原理；–掌握PLC编程软件的使用方法；–掌握PLC的基本指令和功能指令；–理解PLC在电梯控制系统中的应用。
2.技能目标：–能够熟练使用PLC编程软件进行程序设计；–能够根据控制要求编写PLC程序；–能够对PLC程序进行调试和故障排除；–能够运用PLC技术设计简单的电梯控制系统。
3.情感态度价值观目标：–培养学生的创新意识和团队合作精神；–培养学生对新技术的敏感度和学习能力；–培养学生对工程实践的兴趣和责任感。
二、教学内容本课程的教学内容主要包括以下几个部分：1.PLC基本原理：介绍PLC的定义、构成、工作原理和分类；2.PLC编程基础：讲解PLC编程软件的使用方法，基本指令和功能指令的用法；3.电梯控制系统设计：分析电梯控制系统的工作原理，设计PLC控制的电梯系统；4.电梯控制系统调试与维护：介绍电梯控制系统的调试方法和故障排除技巧。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括：1.讲授法：讲解PLC的基本原理、编程方法和电梯控制系统设计；2.案例分析法：分析实际电梯控制系统的案例，引导学生运用PLC技术解决实际问题；3.实验法：让学生亲自动手进行电梯控制系统的设计和调试，提高学生的实践能力。
四、教学资源为了支持本课程的教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的PLC教材，为学生提供系统的理论知识；2.参考书：提供丰富的PLC技术参考书籍，方便学生深入学习；3.多媒体资料：制作精美的教学课件，提高学生的学习兴趣；4.实验设备：提供PLC实验装置和电梯控制系统模型，让学生进行实际操作。
五、教学评估为了全面、客观地评估学生在课程学习中的表现和成果，我们将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答和小组讨论的表现，评估学生的学习态度和积极性；2.作业：布置适量的作业，评估学生对课程内容的掌握程度和应用能力；3.考试：进行课程考试，评估学生对课程知识的全面理解和运用能力；4.实验报告：评估学生在实验过程中的操作技能和问题解决能力；5.小组项目：评估学生在团队合作中的沟通协作能力和项目完成情况。
四层电梯plc课程设计
四层电梯plc课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理和结构，掌握电梯控制系统的基本组成部分。
2. 学生能掌握四层电梯的运行流程和控制逻辑，了解其与PLC的结合方式。
3. 学生能了解并运用相关的电气图纸和符号，解读电梯控制系统的电路图。
技能目标：1. 学生能运用PLC编程软件进行简单的四层电梯控制程序编写和调试。
2. 学生能够通过小组合作，完成一个四层电梯PLC控制系统的设计和搭建。
3. 学生能够运用所学知识解决实际电梯运行中可能出现的故障问题。
情感态度价值观目标：1. 培养学生对PLC技术及电梯控制系统的兴趣，激发他们探索自动化技术的热情。
2. 培养学生的团队协作能力和沟通能力，使他们能够在小组合作中发挥积极作用。
3. 培养学生严谨的科学态度和问题解决能力，使他们能够在面对工程问题时，积极寻求解决方案。
课程性质：本课程为实践性较强的课程，结合理论知识与实践操作，培养学生的动手能力和实际问题解决能力。
学生特点：学生处于具有一定电子、电气基础知识的年级，具备基本的学习能力和动手能力，对新技术和新知识有较高的兴趣。
教学要求：教师应注重理论与实践相结合，引导学生通过小组合作、动手实践等方式，达到课程目标，培养具备实际操作能力的优秀学生。
二、教学内容1. 理论知识：- PLC的基本原理和结构介绍。
- 电梯控制系统的组成及其工作原理。
- 电梯控制电路图的解读。
- PLC编程软件的使用方法。
2. 实践操作：- 四层电梯PLC控制系统的设计方法和步骤。
- PLC编程与调试技巧。
- 故障排查与处理方法。
3. 教学大纲安排：- 第一阶段：PLC基础理论学习，占总课时的30%。
- 第二阶段：电梯控制系统理论学习，占总课时的20%。
- 第三阶段：PLC编程软件使用与电梯控制程序编写实践，占总课时的30%。
- 第四阶段：故障排查与处理实践，占总课时的20%。
4. 教材章节及内容：- 教材第1章：PLC基本原理与结构。
基于plc四层电梯课程设计
基于plc四层电梯课程设计一、课程目标知识目标：1. 让学生掌握PLC四层电梯的基本工作原理和控制逻辑，能够阐述电梯运行的各个阶段及其功能。
2. 让学生理解并掌握PLC编程中涉及的传感器、执行器等硬件设备的使用方法及其在电梯控制系统中的应用。
3. 让学生了解电梯安全规范和运行标准，明确电梯设计中的安全要求。
技能目标：1. 培养学生运用PLC进行四层电梯控制程序编写和调试的能力，能够独立完成一个简单的电梯控制系统设计。
2. 培养学生通过实际操作，掌握电梯故障排查与维修的基本技巧，提高解决问题的能力。
情感态度价值观目标：1. 培养学生对电梯控制技术的兴趣，激发他们学习自动化控制技术的热情，培养创新意识和团队合作精神。
2. 通过课程学习，引导学生关注电梯安全，增强社会责任感和安全意识。
课程性质：本课程为实践性较强的课程，结合理论知识与实际操作，培养学生的动手能力和实际问题解决能力。
学生特点：学生具备一定的电气基础和PLC编程知识，具有较强的学习兴趣和动手能力，但对电梯控制系统的了解有限。
教学要求：教师需结合学生特点，采用理论讲解、案例分析、实际操作等多种教学方法，确保学生能够将所学知识应用于实际电梯控制系统设计，达到课程目标。
在教学过程中，注重引导学生主动参与，发挥学生的主体作用，提高教学效果。
二、教学内容1. 理论知识：- 电梯的基本结构及其工作原理- PLC在电梯控制系统中的应用- 电梯控制系统的传感器、执行器等硬件设备及其功能- 电梯安全规范和运行标准2. 实践操作：- PLC编程与调试技巧- 四层电梯控制程序编写与模拟运行- 电梯控制系统故障排查与维修- 电梯控制系统的设计实例分析教学大纲：第一周：电梯基本结构及其工作原理学习，介绍PLC在电梯控制系统中的应用。
第二周：学习电梯控制系统的传感器、执行器等硬件设备，了解其功能及使用方法。
第三周：讲解电梯安全规范和运行标准，分析电梯控制程序的基本逻辑。
plc课程设计四层电梯控制
plc课程设计四层电梯控制一、教学目标本节课的教学目标是让学生掌握PLC电梯控制系统的原理和编程方法。
知识目标要求学生了解电梯的基本工作原理和PLC的工作原理，掌握电梯控制系统的硬件组成和软件编程。
技能目标要求学生能够独立完成电梯控制系统的硬件接线和编程，能够对电梯控制系统进行调试和维护。
情感态度价值观目标要求学生培养对电梯控制系统的兴趣，提高学生动手实践能力和团队合作意识。
二、教学内容本节课的教学内容主要包括电梯的基本工作原理、PLC的工作原理、电梯控制系统的硬件组成和软件编程。
首先，介绍电梯的基本工作原理，包括电梯的运行原理、电梯的楼层控制原理等。
然后，介绍PLC的工作原理，包括PLC的硬件组成、PLC的编程语言等。
接下来，介绍电梯控制系统的硬件组成，包括电梯的驱动系统、电梯的控制系统等。
最后，介绍电梯控制系统的软件编程，包括电梯控制系统的程序设计、电梯控制系统的调试和维护等。
三、教学方法本节课的教学方法采用讲授法、讨论法、案例分析法和实验法相结合。
首先，通过讲授法向学生介绍电梯的基本工作原理和PLC的工作原理。
然后，通过讨论法让学生分组讨论电梯控制系统的硬件组成和软件编程。
接下来，通过案例分析法分析实际电梯控制系统的运行情况，让学生深入了解电梯控制系统的运行原理。
最后，通过实验法让学生动手实践，独立完成电梯控制系统的硬件接线和编程，提高学生的动手实践能力。
四、教学资源本节课的教学资源包括教材、参考书、多媒体资料和实验设备。
教材和参考书用于为学生提供系统的理论知识，帮助学生了解电梯的基本工作原理和PLC的工作原理。
多媒体资料用于为学生提供直观的图像和动画，帮助学生更好地理解电梯控制系统的硬件组成和软件编程。
实验设备用于让学生动手实践，独立完成电梯控制系统的硬件接线和编程，提高学生的动手实践能力。
五、教学评估本节课的教学评估主要包括平时表现、作业和考试三个部分。
平时表现占30%，主要评估学生的课堂参与度、提问回答和团队协作等情况。
四层电梯plc程序课程设计
四层电梯plc程序课程设计一、课程目标知识目标：1. 让学生理解PLC（可编程逻辑控制器）的基本原理和在电梯控制系统中的应用。
2. 使学生掌握四层电梯控制系统的运行流程和逻辑要求。
3. 帮助学生掌握PLC编程软件的使用，学会编写四层电梯的控制程序。
技能目标：1. 培养学生运用PLC进行电梯控制系统的设计与编程能力。
2. 培养学生通过实际操作，对电梯控制系统进行调试和故障排除的能力。
3. 培养学生团队协作和沟通能力，能够就电梯PLC程序设计问题进行讨论和交流。
情感态度价值观目标：1. 激发学生对自动化控制技术的兴趣，培养其探究精神和创新意识。
2. 培养学生严谨的科学态度，注重实践操作的安全性和可靠性。
3. 增强学生的环保意识，使其认识到节能电梯在绿色建筑中的重要性。
课程性质：本课程为实践性较强的课程，结合理论知识和实际操作，旨在培养学生的动手能力和实际问题解决能力。
学生特点：学生已具备一定的电气基础知识，对PLC有所了解，但实际编程和操作经验不足。
教学要求：注重理论与实践相结合，强调实际操作，鼓励学生自主探究和团队合作，提高学生的实践能力和创新能力。
通过本课程的学习，使学生能够达到上述课程目标，并为后续相关课程的学习打下坚实基础。
二、教学内容1. 理论知识：- PLC基本原理及其在电梯控制系统中的应用。
- 四层电梯控制系统的运行流程、逻辑要求和安全规范。
- PLC编程软件的使用方法和操作技巧。
参考教材章节：第三章“可编程逻辑控制器及应用”，第四章“电梯控制系统”。
2. 实践操作：- PLC编程与仿真：设计四层电梯的控制程序，实现基本功能（如选层、运行、开门、关门等）。
- 硬件连接与调试：连接PLC硬件，对四层电梯控制系统进行调试，确保程序正常运行。
- 故障分析与排除：针对电梯控制系统中可能出现的故障，进行原因分析并给出解决方案。
参考教材章节：第五章“PLC编程与仿真”，第六章“电梯控制系统实践”。
4层电梯plc课程设计
4层电梯plc课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理和在电梯控制系统中的应用。
2. 学生能掌握4层电梯的基本工作流程和控制要求。
3. 学生能学会使用PLC进行电梯控制程序的编写和调试。
技能目标：1. 学生能够运用所学的PLC知识，独立完成4层电梯控制系统的设计与编程。
2. 学生能够通过实际操作，解决电梯运行中的常见问题，并进行故障排查。
3. 学生能够有效地沟通和协作，展示课程项目的设计思路和实施过程。
情感态度价值观目标：1. 培养学生对PLC技术及电梯控制系统的兴趣，激发他们探索自动化领域的热情。
2. 培养学生严谨、细心的学习态度，让他们意识到技术在实际应用中的重要性。
3. 增强学生的团队合作意识，使他们明白团队合作对于完成复杂项目的重要性。
课程性质：本课程为实践性较强的课程，注重将理论知识与实际应用相结合。
学生特点：学生具备一定的PLC基础知识，对电梯控制系统的实际应用有较高的兴趣。
教学要求：结合课程性质和学生特点，采用任务驱动法，注重培养学生的实践操作能力和团队协作能力。
通过课程学习，使学生能够达到上述设定的具体学习成果。
二、教学内容1. PLC基础知识回顾：PLC的结构、工作原理、编程语言和常用指令。
教材章节：第一章 PLC概述、第二章 PLC编程语言及指令系统。
2. 电梯控制系统概述：电梯的基本结构、运行原理、控制系统的功能要求。
教材章节：第三章 电梯控制系统、第四章 电梯控制技术。
3. 4层电梯控制需求分析：分析4层电梯运行过程中的控制需求，明确各楼层的召唤、指示、开门、关门、运行等环节。
教材章节：第五章 电梯控制需求分析。
4. PLC在电梯控制系统中的应用：介绍PLC在电梯控制中的应用实例，分析其优势。
教材章节：第六章 PLC在电梯控制系统中的应用。
5. 4层电梯控制程序设计：根据控制需求，编写PLC控制程序，实现电梯的正常运行。
教材章节：第七章 电梯控制程序设计。
plc四层电梯课程设计
plc四层电梯课程设计一、课程目标知识目标：1. 学生能理解PLC四层电梯的基本工作原理，掌握电梯的运行流程及各个组件的功能。
2. 学生能描述并掌握PLC编程中涉及的指令，如逻辑运算、定时器、计数器等，并应用于电梯控制程序设计。
3. 学生了解并掌握电梯安全防护措施，如超载保护、限速器、安全钳等。
技能目标：1. 学生具备运用PLC进行四层电梯控制程序编写的能力，能够实现电梯的正常运行、楼层显示、楼层呼叫等功能。
2. 学生能够通过实际操作，掌握电梯的调试与故障排除方法，提高解决问题的能力。
情感态度价值观目标：1. 学生在课程学习中，培养对电气工程及自动化领域的兴趣，激发创新意识和探索精神。
2. 学生通过小组合作，培养团队协作能力和沟通能力，增强集体荣誉感。
3. 学生认识到电梯安全的重要性，树立安全意识，关注电梯乘坐过程中的安全问题。
课程性质：本课程为实践性较强的课程，结合PLC技术应用于电梯控制系统，注重理论联系实际。
学生特点：学生具备一定的电气基础知识，对PLC编程有一定了解，但对电梯控制系统尚不熟悉。
教学要求：教师需采用任务驱动法，引导学生通过实践操作，掌握PLC四层电梯的控制原理和编程方法，注重培养学生的动手能力和解决问题的能力。
在教学过程中，关注学生的情感态度价值观的培养，提高学生的综合素质。
通过课程目标的具体分解，为教学设计和评估提供明确方向。
二、教学内容1. 电梯概述：介绍电梯的基本结构、工作原理及安全装置，对应教材第一章。
- 电梯的基本结构及其功能- 电梯的工作原理及运行流程- 电梯的主要安全装置及其作用2. PLC基础知识：回顾PLC的基本概念、组成及编程指令，对应教材第二章。
- PLC的基本结构及工作原理- 常用PLC编程指令介绍，如逻辑运算、定时器、计数器等3. PLC在电梯控制系统中的应用：学习PLC在电梯控制中的应用，设计四层电梯控制程序，对应教材第三章。
- PLC在电梯控制系统的应用案例分析- 四层电梯控制程序设计及编程- 电梯运行过程中楼层显示、楼层呼叫等功能实现4. 电梯控制系统实践操作：进行实际操作，调试与故障排除，对应教材第四章。
四层简易电梯plc课程设计
四层简易电梯plc课程设计一、课程目标知识目标：1. 让学生掌握PLC（可编程逻辑控制器）的基本原理和编程方法；2. 使学生了解电梯的基本构造、运行原理及安全系统；3. 引导学生理解四层简易电梯PLC控制系统的设计要求和实施步骤。
技能目标：1. 培养学生运用PLC进行逻辑编程的能力，实现电梯的正常运行、楼层显示、呼梯及安全保护等功能；2. 提高学生动手实践能力，能独立完成四层简易电梯PLC控制系统的安装与调试；3. 培养学生团队协作和沟通能力，能就电梯PLC控制系统设计与他人进行有效交流。
情感态度价值观目标：1. 培养学生对自动化控制技术的兴趣，激发学生学习PLC及电梯控制相关知识的热情；2. 培养学生严谨的科学态度和良好的工程意识，注重安全、环保和节能；3. 引导学生树立正确的价值观，认识到PLC技术在现代电梯行业中的重要性，激发学生为我国电梯行业的发展贡献力量的责任感。
二、教学内容1. PLC基本原理：介绍PLC的组成、工作原理、编程语言及常用指令，结合教材第二章内容，使学生掌握PLC的基础知识。
2. 电梯运行原理：分析电梯的构造、运行过程、控制系统，参考教材第四章内容，让学生了解电梯的基本工作原理。
3. 电梯PLC控制系统设计：讲解四层简易电梯PLC控制系统的设计要求、硬件选型、软件编程，结合教材第五章内容，引导学生掌握电梯PLC控制系统的设计方法。
4. PLC编程与调试：教授PLC编程软件的使用方法，指导学生完成四层简易电梯PLC程序的编写、下载和调试，参照教材第六章内容，培养学生动手实践能力。
5. 电梯安全系统：介绍电梯安全装置的原理和作用，结合教材第三章内容，让学生了解电梯安全系统的相关知识。
6. 实践操作：安排学生分组进行四层简易电梯PLC控制系统的安装、调试和运行，巩固所学知识，提高实际操作能力。
教学内容安排和进度：1. 第1-2周：PLC基本原理、电梯运行原理学习；2. 第3-4周：电梯PLC控制系统设计、硬件选型；3. 第5-6周：PLC编程与调试、电梯安全系统学习；4. 第7-8周：实践操作，分组完成四层简易电梯PLC控制系统设计、安装、调试及运行。
（完整版）PLC课程设计四层电梯控制（1）
（完整版）PLC课程设计四层电梯控制（1）PLC课程设计四层电梯控制⼀、实训⽬的1.掌握复杂输⼊输出控制系统的程序编程技巧2.掌握四层电梯控制系统的接线、调试、操作三、⾯板图电梯的电⽓控制系统由控制装置，操纵装置，平层装置，和位置显⽰装置等部分组成。
其中控制装置根据电梯的运⾏逻辑功能要求，控制电梯的运⾏，设置在机房中的控制柜上。
操纵装置是由轿厢内的按钮箱和厅门的召唤箱按钮来操纵电梯的运⾏的。
平层装置是发出平层控制信号，使电梯轿厢准确平层的控制装置。
所谓平层，是指轿厢在接近某⼀楼层的停靠站时，欲使轿厢地坎与厅门地坎达到同⼀平⾯的操作。
位置显⽰装置是⽤来显⽰电梯所在楼层位置的轿内和厅门的指⽰灯，厅门指⽰灯还⽤尖头指⽰电梯的运⾏⽅向.四、控制要求1.总体控制要求：电梯由安装在各楼层电梯⼝的上升下降呼叫按钮（U1、U2、D2、U3、D3、D4），上升下降呼叫指⽰（UP1、UP2、DP2、UP3、DP3、DP4），电梯轿厢内楼层选择按钮（S1、S2、S3、S4），电梯轿厢内楼层选择指⽰（SL1、SL2、SL3、SL4），电梯轿厢内楼层指⽰（L1、L2、L3、L4），上升下降指⽰（UP、DOWN），各楼层到位⾏程开关（SQ1、SQ2、SQ3）组成。
电梯⾃动执⾏呼叫。
2.电梯在上升的过程中只响应向上的呼叫，在下降的过程中只响应向下的呼叫，电梯向上或向下的呼叫执⾏完成后再执⾏反向呼叫。
3.电梯停⽌运⾏等待呼叫时，同时有不同呼叫时，谁先呼叫执⾏谁。
4.具有呼叫记忆、内选呼叫指⽰功能。
5.具有楼层显⽰、⽅向指⽰、到站声⾳提⽰功能。
五、功能指令使⽤及程序流程图1.较复杂逻辑程序的编写⽅法在编写较复杂逻辑程序时，应遵循以下原则及顺序：1）确定系统所需的动作及次序。
第⼀步是设定系统输⼊及输出数⽬，可由系统的输⼊及输出分⽴元件数⽬直接取得。
第⼆步是根据系统的控制要求，确定控制顺序、各器件相应关系以及作出何种反应。
2）将输⼊及输出器件编号每⼀输⼊和输出，包括定时器、计数器、内置继电器等都有⼀个唯⼀的对应编号，不能混⽤。
plc课程设计四层电梯
plc课程设计四层电梯一、课程目标知识目标：1. 让学生理解PLC（可编程逻辑控制器）的基本原理和在电梯控制系统中的应用。
2. 使学生掌握四层电梯控制系统的设计流程，包括输入/输出分配、程序编写和调试。
3. 帮助学生掌握相关的电气符号和电梯行业的安全标准。
技能目标：1. 培养学生运用PLC进行电梯控制系统设计的能力，包括编写梯形图和指令表。
2. 提高学生实际操作PLC设备，进行系统调试和故障排查的技能。
3. 培养学生团队协作解决问题的能力，通过项目实践加深对理论知识的理解。
情感态度价值观目标：1. 激发学生对PLC技术和电梯控制系统的兴趣，培养探索精神和创新意识。
2. 强化学生的安全意识，让学生了解并重视电梯运行中的安全问题。
3. 培养学生面对工程问题时，能够综合考虑技术、经济、环境和社会因素的责任感和综合分析能力。
课程性质：本课程是一门理论与实践相结合的课程，强调在理解PLC基本概念的基础上，通过设计四层电梯控制系统项目，提高学生的实践操作能力和工程应用能力。
学生特点：考虑到学生已具备一定的电气基础和逻辑思维能力，课程设计将注重学生的自主探究和实际动手能力的培养。
教学要求：要求学生在理解理论知识的同时，注重实践技能的培养，通过团队协作完成项目任务，实现从理论到实践，从分析到解决实际问题的能力提升。
课程目标的设定，旨在指导教学设计和评估，确保学生能够达到预期的学习成果。
二、教学内容1. 理论知识：- PLC基本原理及功能特点- 电梯控制系统组成及工作原理- 电气符号及安全标准简介- PLC编程语言（梯形图、指令表）2. 实践操作：- 四层电梯控制系统的输入/输出分配- PLC编程及调试技巧- 故障排查与解决方法- 电梯控制系统的安全性分析3. 教学大纲：- 第一周：PLC基本原理及电梯控制系统组成- 第二周：电气符号与安全标准，输入/输出分配- 第三周：梯形图编程及指令表应用- 第四周：电梯控制系统的调试与故障排查4. 教材章节：- 第三章：PLC的基本原理与应用- 第四章：电梯控制系统的设计与实现- 第五章：电气控制系统的调试与故障诊断教学内容的选择和组织旨在确保学生掌握PLC技术在电梯控制系统中的应用，形成科学、系统的知识体系。
四层电梯plc课程设计
四层电梯plc课程设计一、课程目标知识目标：1. 理解PLC（可编程逻辑控制器）的基本原理，掌握其编程方法；2. 学习并掌握四层电梯的运行原理，理解电梯PLC控制系统的设计要求；3. 掌握四层电梯PLC控制程序的设计与调试方法。
技能目标：1. 能够运用所学知识，独立完成四层电梯PLC控制系统的设计与编程；2. 能够运用PLC编程软件进行程序调试，分析并解决实际问题；3. 提高团队协作能力，通过小组讨论、实践操作等形式，共同完成课程任务。
情感态度价值观目标：1. 培养学生对自动化控制技术的兴趣，激发其探索精神；2. 培养学生的动手能力，使其在实践中体会学习的乐趣；3. 增强学生的安全意识，培养其在实际操作中遵守操作规程的良好习惯；4. 培养学生团队协作精神，提高沟通与交流能力。
课程性质：本课程为实践性较强的课程，以PLC技术在电梯控制中的应用为背景，结合理论知识与实践操作，培养学生的实际操作能力和解决问题的能力。
学生特点：本课程面向高中二年级学生，学生对PLC技术有一定的基础，具备一定的逻辑思维能力，但对电梯控制系统的了解有限。
教学要求：教师需结合学生特点，采用启发式教学，引导学生通过实践操作，掌握四层电梯PLC控制系统的设计与编程方法。
在教学过程中，注重培养学生的动手能力和团队协作能力，提高其安全意识。
同时，关注学生的情感态度价值观培养，使学生在掌握知识技能的同时，形成正确的价值观。
通过分解课程目标为具体学习成果，为后续教学设计和评估提供依据。
二、教学内容1. PLC基本原理与编程方法：- PLC的组成、工作原理；- PLC编程语言（梯形图、指令表等）；- 常用PLC指令及应用。
2. 电梯运行原理及控制要求：- 电梯的基本结构及运行原理；- 电梯控制系统的基本要求；- 电梯控制系统的安全保护措施。
3. 四层电梯PLC控制系统设计：- PLC选型及I/O分配；- 控制程序设计（包括召唤、选层、运行、平层、开关门等环节）；- 程序调试与优化。
plc电梯四层课程设计
plc电梯四层课程设计一、课程目标知识目标：1. 学生能够理解PLC（可编程逻辑控制器）的基本原理，掌握其在电梯控制系统中的应用。
2. 学生能够描述电梯四层控制系统的电路组成及其工作原理。
3. 学生掌握电梯运行的常见故障及相应的排查方法。
技能目标：1. 学生能够运用PLC编程软件进行简单的电梯控制程序编写。
2. 学生能够通过模拟实验，分析和解决电梯控制系统中的实际问题。
3. 学生能够运用所学的知识，设计一个简单的四层电梯控制系统。
情感态度价值观目标：1. 学生通过学习，增强对自动化控制技术的兴趣和热情。
2. 学生培养团队合作意识，学会在小组讨论中倾听、表达和沟通。
3. 学生意识到技术发展对生活的影响，增强社会责任感和创新精神。
课程性质：本课程为实践性较强的学科，结合理论知识与实际操作，培养学生的动手能力和解决问题的能力。
学生特点：学生具备一定的电子基础知识，对PLC有一定了解，但对电梯控制系统的实际应用尚不熟悉。
教学要求：结合学生的特点，注重理论与实践相结合，以学生为主体，引导学生主动参与，提高学生的实践操作能力和创新能力。
通过课程目标的分解，使学生在学习过程中达到预期的学习成果，为后续的教学设计和评估提供依据。
二、教学内容1. PLC基本原理回顾：重点介绍PLC的工作原理、结构组成及其在工业控制中的应用。
相关教材章节：第一章 PLC概述。
2. 电梯控制系统概述：讲解电梯控制系统的基本构成、功能及其工作原理。
相关教材章节：第二章 电梯控制系统。
3. 电梯四层控制系统电路设计：详细介绍四层电梯的电路设计，包括电源、控制电路、驱动电路等。
相关教材章节：第三章 电梯控制系统电路设计。
4. PLC编程软件操作：教授学生如何使用PLC编程软件进行程序编写和调试。
相关教材章节：第四章 PLC编程与调试。
5. 电梯控制程序编写：指导学生编写简单的电梯控制程序，实现四层电梯的基本运行功能。
相关教材章节：第五章 电梯控制程序编写。
四层电梯模型plc课程设计
四层电梯模型plc课程设计一、课程目标知识目标：1. 让学生掌握PLC编程基础知识，理解四层电梯模型的基本工作原理；2. 学会使用PLC进行四层电梯模型的控制程序设计，了解相关传感器和执行器的应用；3. 掌握四层电梯模型PLC程序的结构和调试方法。
技能目标：1. 培养学生运用PLC解决实际问题的能力，具备独立设计四层电梯模型PLC 控制程序的能力；2. 提高学生动手实践和团队协作能力，能够熟练操作PLC设备及相关工具；3. 培养学生分析问题、解决问题的能力，学会运用所学知识进行创新设计。
情感态度价值观目标：1. 培养学生对PLC技术及自动化领域的兴趣，激发学生主动学习和探索精神；2. 培养学生严谨、负责的学习态度，养成遵守操作规程和安全意识；3. 增强学生的团队合作意识，培养沟通协调能力，提高学生的综合素质。
课程性质：本课程为实践性较强的课程，以项目为导向，结合理论教学和实际操作，培养学生的编程和动手能力。
学生特点：学生已具备一定的PLC基础知识，具有一定的编程能力和动手实践能力，但对复杂系统的控制尚缺乏经验。
教学要求：结合学生特点和课程性质，注重理论与实践相结合，以项目为导向，引导学生主动参与，提高学生的实际操作能力和创新能力。
在教学过程中，关注学生的学习进度，及时调整教学策略，确保学生达到预期学习成果。
二、教学内容1. 理论部分：- 复习PLC基础知识：PLC的组成、工作原理、编程语言等；- 四层电梯模型工作原理：介绍电梯模型的结构、功能及运行流程；- PLC控制程序设计方法：讲解顺序控制、分支控制、循环控制等编程方法。
2. 实践部分：- 传感器和执行器的认识与应用：学习并掌握电梯模型中用到的传感器和执行器；- 四层电梯模型PLC控制程序设计：根据实际需求，分组讨论并设计PLC程序；- PLC程序调试与优化：学会使用调试工具，对程序进行调试和优化。
3. 教学大纲：- 第一周：复习PLC基础知识，了解四层电梯模型；- 第二周：学习PLC控制程序设计方法，分析电梯模型控制需求；- 第三周：实践操作，分组设计PLC程序；- 第四周：调试与优化程序，进行成果展示。
plc四层电梯课程设计
plc四层电梯课程设计一、课程目标知识目标：1. 让学生掌握PLC（可编程逻辑控制器）的基本原理和编程方法。
2. 使学生了解电梯的基本结构、运行原理及其与PLC的关系。
3. 让学生掌握四层电梯控制系统的设计方法和实现步骤。
技能目标：1. 培养学生运用PLC进行电梯控制系统编程的能力。
2. 培养学生运用所学知识解决实际问题的能力，如设计简单的四层电梯控制系统。
3. 提高学生的团队协作能力和动手实践能力。
情感态度价值观目标：1. 培养学生对PLC技术及电梯控制系统的学习兴趣，激发他们的求知欲。
2. 培养学生严谨、细致的学习态度，养成科学、规范的操作习惯。
3. 增强学生的安全意识，让他们认识到电梯控制系统在实际应用中的重要性。
课程性质：本课程为实践性较强的课程，旨在让学生在掌握基本理论知识的基础上，通过实际操作，提高解决实际问题的能力。
学生特点：学生具备一定的PLC基础知识，对电梯控制系统的了解较少，动手实践能力有待提高。
教学要求：结合学生特点和课程性质，注重理论与实践相结合，充分调动学生的积极性，提高他们的动手实践能力和创新能力。
通过本课程的学习，使学生能够独立完成简单的四层电梯控制系统的设计与实现。
二、教学内容1. PLC基本原理与编程方法：包括PLC的组成、工作原理、编程语言（梯形图、指令表等）以及编程软件的使用。
教材章节：第一章 PLC概述，第二章 PLC编程语言及编程方法。
2. 电梯基本结构与运行原理：介绍电梯的构造、各部件功能、运行原理及安全系统。
教材章节：第三章 电梯概述，第四章 电梯结构与运行原理。
3. 四层电梯控制系统设计：包括控制系统需求分析、硬件设计、软件设计及系统调试。
教材章节：第五章 电梯控制系统设计，第六章 PLC在电梯控制系统中的应用。
4. 实践操作：组织学生进行四层电梯控制系统的编程与调试，巩固所学知识，提高动手实践能力。
教材章节：第七章 实践操作，第八章 电梯控制系统实例分析。
plc课设报告 四层电梯
一：课程设计的目的1、通过对工程实例的模拟，熟练地掌握PLC的编程和程序调试方法。
2、进一步熟悉PLC的I/O连接。
3、熟悉四层电梯的运行方式和编程方法。
二：实验软件与设备1、四层电梯实验教学模型一台2、计算机一台3、 PLC主机一台（CPU226、24 路数字量输入、16 路数字量输出）4、STEP_7-MicroWIN_V4_SP3编程软件5、s7-200仿真软件三：课程设计的要求1、系统应包含各楼层外呼按钮，其中：一层只有上呼按钮；四层只有下呼按钮；中间层（二、三层）具有上、下呼各两个按钮。
另外还要有四个内选按钮。
2、不论轿厢停在何处，系统均能根据召唤信号自动判断电梯运行方向，然后延时1s后开始运行；3、响应召唤后，召唤指示灯亮，直到电梯到达该层时熄灭；4、当有多个召唤信号时，能自动根据召唤楼层停靠层站，关门到位后继续上升或下降运行，直到所有信号响应完毕；5、电梯运行途中，任何反方向召唤均无效，且召唤指示灯不亮；6、开门控制：当电梯没有上下运行而且在平层位置时，外部呼叫信号可使电梯开门；当内呼或外呼指示灯灭时,则电梯开门。
开门到位后2秒自动关门；四：课程设计的主要内容1、设计步骤1、计算输入输出点，编写I/O对应表及内部元件使用表；2、编写PLC电梯基本控制程序；3、导出程序用仿真软件模拟运行调试；4、下载程序，模拟演示电梯工作过程；5、配合硬件模拟演示，调试修改程序，直至基本功能全部实现；6、整个系统运行检测与完善；2、电梯运行过程分析电梯的上、下行由一台电动机拖动，电动机正转为电梯上升，反转为下降。
一层有上升呼叫按钮和指示灯，二层有上升呼叫按钮和指示灯以及下降呼叫按钮和指示灯，三层有上升呼叫按钮和指示灯以及下降呼叫按钮和指示灯，四层有下降呼叫按钮和指示灯，每个楼层均由楼层限位开关检测控制；电梯开门和关门按钮，关门限位由行程开关检测。
1、开始时，电梯处于任意一层，接通电源，电梯回到初始楼层一楼。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一方案选择及论证................................ 错误！未定义书签。
1.1 任务详解及要求 ................................. 错误！未定义书签。
1.2 设计思路 ...................................... 错误！未定义书签。
1.3 型号选择 ...................................... 错误！未定义书签。
二系统硬件设计 (8)2.1 系统功能及原理 (8)2.2 系统组成框图 (8)2.3I/O的分配及接线 (9)三系统软件设计 (11)3.1 各软件模块的功能，梯形图及说明 (11)四系统调试 (16)4.1硬件调试: (16)4.2软件调试 (16)4.3 运行调试 (16)4.4 错误调试与修改方法 (16)五结果分析与展望 (17)附录 (18)一．方案设计及论证1.1 任务详解及要求用PLC实现四层电梯运行时的综合控制，本次设计选择的是民用电梯运行方式，即电梯优先到达最先产生信号的楼层，例如当四层，一层，三层依次产生呼叫信号时，电梯会先到四层，再到一层，最后才到三层。
1.2 设计思路电梯设计中首先要考虑的是电梯的上下行问题，即当有外呼或内呼信号时，电梯应该是上行还是下行。
因此我们选择的方法是当电梯位于不同平层时会产生相应的信号并锁存在寄存器里，当不同的楼层产生外呼或内呼信号时也会将一个信号送入锁存器中，然后将之与电梯位于某一楼层时产生的信号相比较，进行判断电梯的运行方向。
其次要考虑的是怎样保证先叫先停的运行方式，电梯接收到多个信号时，采用首个信号定向，同向信号先执行，一个方向任务全部执行完后再换向。
例如，电梯在三楼，依次输入二楼指令信号、四楼指令信号、一楼指令信号。
用同向先执行方式，则为电梯下行至二楼→下行至一楼→上行至四楼。
1.3 PLC型号选择：FX0N-40MR技术指标合计总数40点－24点输入，DC24V，16点继电器输出；FX0N-40MR系列PLC的功能FX0N的EEPROM用户存储器容量为2000步。
基本指令有20条，步进指令2条，应用指令36种51条。
FX0N有500多点的辅助继电器，128点状态寄存器，95个定时器和45个计数器（其中高速计数器13个）还有大量的数据寄存器，76点指针用于跳转，中断和嵌套。
FX0N有较强的通信功能，可与内置RS－232C通信接口的设备通信，如使用FX0N－485APP 模块，可与计算机实现1：N（最多8台）的通信。
FX0N还备有8位模拟量输入输出模块（2路输入，1路输出）用以实现模拟量的控制。
由于FX0N体积小，功能强，使用灵活，特别适用于由于安装尺寸的限制而难以采用其他PLC的机械设备上。
本课题选用FX0N-40MR系列PLC。
二．系统硬件设计2.1系统的功能及原理本实验选用了PLC-电梯控制挂件、PLC-控制主机来实现电梯的运行，其功能（如上文所述）较为全面，基本上满足了民用电梯的需求。
2.2系统组成框图图1 系统流程图图2 数码管I/O分配表图4-1为PLC输入输出接线图。
X000～X023为输入信号，Y000～Y026为输出信号，其中Y020～Y026分别按顺序接数码管的A～G显示轿厢所在楼层。
输入端的公共端COMI接地，输出端的公共端COMⅡ接+24V电源。
三．系统软件设计与说明3.1内呼信号的输入及存储程序编程思路：首先打开电梯开关，以一楼内呼为例，按下X000按钮，则Y000被接通并保持，直到电梯到达一楼时利用M1常闭触点断开Y000。
在按下X000的同时D1赋值为1，从而实现存储功能。
当Y000失电时，D1和M0、M1、M2被清零。
梯形图如图3-1所示。
图3-13.2外呼信号的输入及存储程序以一楼向上外呼信号为例，如果电梯不在一楼，此时按下X004，D5赋值为2，M104得电并保持。
如果此时电梯为下行，则M104、Y017常开闭合，Y004得电并且在电梯下降过程中一直保持。
如果电梯处于上行阶段，则M104、Y016常开闭合，Y004得电并保持，直到电梯上行到一楼时失电。
Y004失电时，D5和M12、M13、M14被清零。
其它外呼类似。
梯形图如图3-2所示。
图3-23.3电梯平层信号的存储程序轿厢停于某层时，该楼层平层开关被接通，为D0赋予对应的值。
梯形图如图3-3所示3.4比较判断电梯上下行程序按下某楼层按钮则将该按钮所对应的数据寄存器中的值与轿厢所在楼层数据寄存器D0中的值进行比较，从而可以判断上下行。
判断上下行程序：当D1到D10中任一数据寄存器中的值大于D0中的值，则轿厢上行；当D1到D10中任一数据寄存器中的值小于D0中的值，则轿厢下行。
如果当D1到D10中任一数据寄存器中的值既有大于D0的，又有小于D0的，则轿厢上下行以第一次按下按钮所对应的数据寄存器中的值与D0的比较结果而得。
梯形图如图3-4所示。
图3-43.5开关门程序电梯停于某层时，按下当前层外呼信号启动开门程序。
及其它开关门程序。
电梯未平层时，M30得电，此时手动开关门按钮X012和X013按下均无效，M31和M32不得电。
电梯平层时，M33得电，轿厢门打开，延时10S后，自动关闭。
程序中C0、C1的重要作用：在程序中C0、C1的作用是保证每次平层时只有一次开关门，防止轿厢一直上升或下降而不执行平层开关门程序，同时也防止电梯一直处于开关门状态。
电梯平层以后，按下开门按钮或者开门限位开关被触发则C0得电；按下关门按钮或者关门限位开关被触发并且C0得电时，C1得电。
在电梯上升或降价过程中即电梯未平层时C0清零。
当电梯平层并且C0被清零时，C1清零。
程序运行时，首先开关门一次，所以C0、C1得电。
梯形图如图3-5所示。
图3-53.6电梯上下行程序在比较判断出轿厢上行以后，执行以下程序。
首先是内呼信号，如果电梯在一楼，按下X001则M3接通，此时C1是接通的，所以M40得电并自锁直到轿厢在二楼平层时失电。
如果电梯在一楼或二楼，按下X002则M6接通，M41得电并自锁直到轿厢到达三楼时失电。
如果电梯在一楼、二楼或三楼，按下X003则M9接通，M42得电并自锁直到轿厢到达四楼时失电。
外呼信号上行与内呼信号上行原理相同，只是加上外呼信号之后，需要给外呼信号和内呼信号之间加上互锁。
至于最远反向呼功能：如果电梯在一楼，按下二楼向下X005，则M72得电，电梯上行；如果再按下X007，则M72失电，M71得电，电梯到二楼不停下继续上行；如果再按下X011，则M71失电，M70得电，电梯直接运行至四楼。
需要注意的是：在最远反向呼程序里需要加入内呼信号和外呼信号的互锁。
电梯下行程序与上行程序类似梯形图如图3-6所示。
图3-5四．系统调试4.1硬件调试（1）按照图将所有的设备连接起来，并接通电源，观察PLC的指示灯，PLC上的RUN 和RDY指示灯正常亮起，则PLC正常工作，观察电梯模型上，电源指示灯正常亮起，则电梯模型正常工作。
（2）PLC的外部接线检查，外部接线一定要准确无误，如果用户程序还没有送到机器里去，可用自行编写的试验程序对外部接线做扫描通电检查，查找接线故障。
（3）将主电路断开，进行预调，确认接线无误后再接主电路。
（4）将模拟调好的程序送入用户存储器进行调试，直到各部分的功能均正常，并能协调一致成为一个完整的整体控制为止。
4.2软件调试按照设计，写好的梯形图，并通过变换成指令来检查程序是否有误，检查无误后，在电脑中开启梯形图逻辑测试，测试达到预想结果后，将主程序写入PLC。
如果调试达不到指标要求，可对硬件、软件调整，一般只对软件作调整。
4.3运行调试（1)按下呼叫按钮，电梯在检测到外呼或者内呼信号以后，便会运行到指定楼层。
上升过程中，只执行上行信号，下行信号不执行且只保持相应指示灯点亮，反之亦然。
(2)若同时按下多层反向外呼按钮，则轿厢首先运行最远的反向外呼信号所在的楼层，然后再顺序执行其他的外呼信号。
(3)平层后开门，直至碰到开门到位行程开关，再经过10S的延时后自动关门。
在此过程中可以按轿厢内的开门开关或关门开关进行开关门。
(4)在上升或下降过程中，开关门按钮无效。
在开关门和10S延时过程中，轿厢不能上升和下降。
4.3错误调试与修改方法（1）出现的问题：在编写第四个控制要求时需要有方向的判别，如果某一楼层向上向下按钮都被按下，电梯在某一方向运行时，反向信号也被清除。
这样就达不到同向运行时不响应反向信号的要求。
解决的办法：在程序中利用Y016和Y017将同向信号与反向信号进行了区分（如图4-1所示）。
图4-1（2）出现的问题：在电梯上行过程中，同时按下几个外呼信号和内呼信号，电梯不能在中间信号处停下，而是一直上行到最远信号所在的楼层。
解决的办法：将外呼信号和内呼信号进行互锁（如图4-2所示）。
图4-2五．结果分析及展望经过我们小组一段时间的钻研，我们较圆满的完成了课程设计的课题任务，实现了基于PLC的四层电梯控制系统的设计要求及功能。
该系统采用随机逻辑控制，即在以顺序逻辑控制实现电梯的基本控制要求的基础上，根据随机的输入信号，以及电梯的相应状态适时的控制电梯的运行。
在本次课程设计中，我算是明白了团结就是力量的真谛啊，这个在刚开始的的时候我以为会非常难的任务，在我们团队的努力下最终还是攻克了，但本次设计还是不够完美，仍有可以改进的地方，如电梯楼层的显示，或者加上一个拥有最高优先级的按键便可以将这个电梯系统用于医院，该按键的作用就是当有需要手术的病人送入医院时，可以优先使用电梯。
附录轿厢停于某层时，所在楼层存于D0并用数码管显示程序梯形图参考文献：[1]PLC编程及应用.廖常初主编.第3版.北京：机械工业出版社,2006[2]史国生. 电气控制与可编程控制器技术.北京：化学工业出版社，2003[3]孙振强. 可编程控制器原理及应用教程.北京：清华大学出版社,2006[4]王庭有. 可编程控制器实用技术原理及应用. 北京：国防工业出版社，2005.[5]蔡红斌. 电气与PLC控制技术. 北京：清华大学出版社，2007。
