混凝土楼板厚度标准

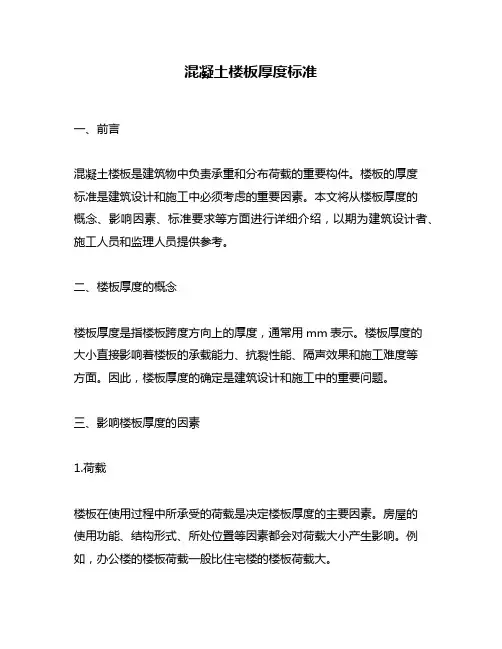

混凝土楼板厚度标准一、前言混凝土楼板是建筑物中负责承重和分布荷载的重要构件。
楼板的厚度标准是建筑设计和施工中必须考虑的重要因素。
本文将从楼板厚度的概念、影响因素、标准要求等方面进行详细介绍，以期为建筑设计者、施工人员和监理人员提供参考。
二、楼板厚度的概念楼板厚度是指楼板跨度方向上的厚度，通常用mm表示。
楼板厚度的大小直接影响着楼板的承载能力、抗裂性能、隔声效果和施工难度等方面。
因此，楼板厚度的确定是建筑设计和施工中的重要问题。
三、影响楼板厚度的因素1.荷载楼板在使用过程中所承受的荷载是决定楼板厚度的主要因素。
房屋的使用功能、结构形式、所处位置等因素都会对荷载大小产生影响。
例如，办公楼的楼板荷载一般比住宅楼的楼板荷载大。
2.跨度楼板的跨度指楼板两个支撑点之间的距离。
跨度越大，楼板所承受的荷载就越大，楼板的厚度也就越大。
3.混凝土强度等级混凝土强度等级是指混凝土的抗压强度等级，通常用MPa表示。
混凝土强度等级越高，楼板的承载能力也就越大，因此楼板厚度可以适当减小。
4.钢筋的数量和直径钢筋的数量和直径对楼板的抗拉能力和抗裂性能有重要影响。
如果钢筋的数量和直径越大，楼板的抗拉能力和抗裂性能就越好，楼板的厚度也可以适当减小。
5.隔声效果楼板的厚度还与隔声效果有关。
如果要求楼板有较好的隔声效果，楼板的厚度就需要相应增加。
四、楼板厚度的标准要求1.按照国家标准确定楼板厚度我国已经制定了相关的国家标准，其中《建筑结构荷载规范》GB 50009-2012规定了楼板的最小厚度。
在设计楼板时必须严格按照国家标准的要求确定楼板的厚度。
2.考虑楼板的使用功能和荷载情况在设计楼板时，必须考虑楼板的使用功能和荷载情况，以确定楼板的厚度。
一般来说，住宅楼的楼板厚度为120mm，商业楼的楼板厚度为150mm。
3.保证楼板的抗裂性能楼板的抗裂性能是保证楼板使用寿命的关键因素之一。
因此，在设计楼板时必须考虑到楼板的抗裂性能，根据荷载情况和混凝土强度等级等因素确定楼板的钢筋数量和直径。
混凝土楼板厚度 实验报告--混凝土楼板厚度测量实验报告
综合实验混凝土楼板厚度测量实验报告
合肥学院建筑工程系
混凝土楼板厚度测量实验报告
班级组别时间姓名
一、项目概况、检测设备及检测依据
二、检测方法1）、检测原理
DJLC-A 楼板测厚仪主要由信号发射、接收、信号处理、显示等单元组成，当探头接收到发射探头电磁信号后，信号处理单元根据电磁波的运动特性进行分析，自动计算出发射—接收探头的距离，该距离即为测试板的厚度。
并把该厚度值显示、储存。
2）、现场检测方法
a 、测点布置需了解所检测的楼号，确定单元号，并在要测厚度的楼板上布置测点位置，对每个测点依次编号。
b 、仪器连接，开机和设置。
c 、楼板厚度测定
打开发射头电源开关，举起探头置于楼板底面预先布置的测点上，探头顶面
紧贴楼板底面。
接收探头位于楼板顶面，这时接收探头位于发射探头上方某范围内，按仪器测试键，左右慢慢移动探头进行扫描，使屏幕上的厚度值逐渐减小，直到找到最小值的位置，则该位置正好位于发射头正上方，显示的厚度值即为该测点的楼板厚度。
显示确信为楼板厚度时，按确定键储存，该测点测厚完成，测点号自动顺序增加，进入下一个测点继续测试。
3）、评定依据
根据中华人民共和国国家标准《混凝土结构工程施工质量验收规范》
GB50204-2002表2-1《现浇结构尺寸允许偏差和检验方法》对于混凝土现浇构件截面尺寸的允许偏差为+8mm，-5mm 。
楼板测厚结果表。
(QC成果)提高现浇混凝土楼板厚度合格点率
序 号
要因
对策
表8-1 对策计划表
目标设定
具体措施
负责 地 人点
计划完成 时间
9
模板翘曲 提高模板面标
1
变形
高准确率及平 整度
2
板厚控制 方法不合
理
更改板厚控制 方法
制表人：万海锋
9、对策实施
底模铺设平整 无翘曲，模板面 标高、极差在5m
m内
板厚控制精确 度在±5mm内
1. 严格控制周转使用的 模板质量，禁止使用翘曲
周转次数 样本编号 周转次数
A B C D E F
制表人：邵昶
6
G
7
7
H
7
7
J
6
8
K
8
7
M
8
6
N
7
制表时间：2017年4月28日
由上表可知，楼面施工中模板材料的周转率占8.5次。且在检查中发现铺设的底模板存在脱皮
、破损、弯折、翘曲等质量缺陷。
结论：要因。 【要因确认七】 末端因素：控制方法不合理 确认标准：板厚控制方法合理、精准
目录
一、工程概况 ............................................1 二、小组概况 ............................................1 三、选题理由 ............................................2 四、现状调查 ............................................2 五、目标设定 ............................................3 六、原因分析 ............................................4 七、要因确认 ............................................4 八、制定对策 ............................................7 九、对策实施 ............................................8 十、效果检查 ...........................................10 十一、巩固措施 .........................................11 十二、总结及下一步打算 .................................11
实验报告--混凝土楼板厚度测量实验报告
合肥学院建筑工程系
混凝土楼板厚度测量实验报告
姓名
学号
专业
班级
组别
时间
一、项目概况、检测设备及检测依据
二、检测方法
1）、检测原理
DJLC-A楼板测厚仪主要由信号发射、接收、信号处理、显示等单元组成，当探头接收到发射探头电磁信号后，信号处理单元根据电磁波的运动特性进行分析，自动计算出发射—接收探头的距离，该距离即为测试板的厚度。
并把该厚度值显示、储存。
2）、现场检测方法
a、测点布置：需了解所检测的楼号，确定单元号，并在要测厚度的楼板上布置测点位置，对每个测点依次编号。
b、仪器连接，开机和设置。
c、楼板厚度测定：
打开发射头电源开关，举起探头置于楼板底面预先布置的测点上，探头顶面紧贴楼板底面。
接收探头位于楼板顶面，这时接收探头位于发射探头上方某范围内，按仪器测试键，左右慢慢移动探头进行扫描，使屏幕上的厚度值逐渐减小，直到找到最小值的位置，则该位置正好位于发射头正上方，显示的厚度值即为该测点的楼板厚度。
显示确信为楼板厚度时，按确定键储存，该测点测厚完成，测点号自动顺序增加，进入下一个测点继续测试。
3）、评定依据：
根据中华人民共和国国家标准《混凝土结构工程施工质量验收规范》GB50204-2002表8.3.2-1《现浇结构尺寸允许偏差和检验方法》对于混凝土现浇构件截面尺寸的允许偏差为+8mm，-5mm。
楼板测厚结果表。
混凝土现浇楼板厚度检验报告
检验检测报告检验编号；/ 委托编号：/批准：审核：检验：声明：1、本检测报告涂改、换页、插页无效；复印后无本公司检验专用章无效；2、如对本报告有异议，可在报告发出后15天内向本公司书面提请复议；公司地址：/ 电话：/检验检测报告检验编号：/ 委托编号：/检验结果序号构件名称构件轴线设计要求（mm）实测值（mm）实测平均值（mm）偏差（mm）H1 H2 H31 三层楼板19-22/B-D 140 134 141 138 138 -2以下空白备注：1、检测时，对于每个待测楼板，选择有代表性的区域（见左侧附图）进行检测。
2、悬挑板：1#～3#点沿宽度方向距离支座100mm，2#点为中心位置；非悬挑板：1#、3#点为同一对角线上距离两端各100mm处，2#点为同一对角线中间点。
3、非悬挑板左图水平方向与图纸数字轴线方向相同。
4、加下划线的偏差值为超过允许偏差的数值。
5、规范允许偏差（mm）：+10；-5检验单位XXXXXXXXXXXXXXX公司（盖章）楼板厚度检验原始记录(首页)检验编号：委托编号：审核：检验：楼板厚度检验原始记录(续页)检验编号：委托编号：审核：检验：工程名称检验日期年月日序号构件名称构件轴线设计要求（mm）H1（mm）H2（mm）H3（mm）实测平均值（mm）偏差（mm）实测值实测值实测值备注：1、检测时，对于每个待测楼板，选择有代表性的区域（见左侧附图）进行检测。
2、悬挑板：1#～3#点沿宽度方向距离支座100mm，2#点为中心位置；非悬挑板：1#、3#点为同一对角线上距离两端各100mm处，2#点为同一对角线中间点。
3、非悬挑板左图水平方向与图纸数字轴线方向相同。
4、加下划线的偏差值为超过允许偏差的数值。
5、规范允许偏差（mm）：+10；-5。
现浇混凝土楼板厚度检测方法探讨

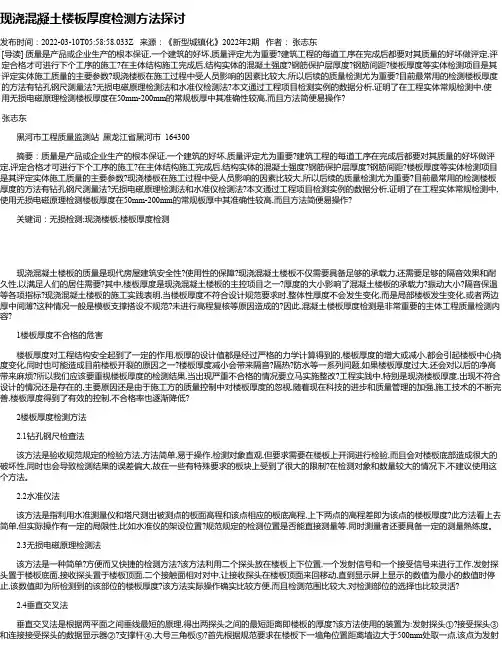

现浇混凝土楼板厚度检测方法探讨发布时间：2022-03-10T05:58:58.033Z 来源：《新型城镇化》2022年2期作者：张志东[导读] 质量是产品或企业生产的根本保证,一个建筑的好坏,质量评定尤为重要?建筑工程的每道工序在完成后都要对其质量的好坏做评定,评定合格才可进行下个工序的施工?在主体结构施工完成后,结构实体的混凝土强度?钢筋保护层厚度?钢筋间距?楼板厚度等实体检测项目是其评定实体施工质量的主要参数?现浇楼板在施工过程中受人员影响的因素比较大,所以后续的质量检测尤为重要?目前最常用的检测楼板厚度的方法有钻孔钢尺测量法?无损电磁原理检测法和水准仪检测法?本文通过工程项目检测实例的数据分析,证明了在工程实体常规检测中,使用无损电磁原理检测楼板厚度在50mm-200mm的常规板厚中其准确性较高,而且方法简便易操作?张志东黑河市工程质量监测站黑龙江省黑河市 164300摘要：质量是产品或企业生产的根本保证,一个建筑的好坏,质量评定尤为重要?建筑工程的每道工序在完成后都要对其质量的好坏做评定,评定合格才可进行下个工序的施工?在主体结构施工完成后,结构实体的混凝土强度?钢筋保护层厚度?钢筋间距?楼板厚度等实体检测项目是其评定实体施工质量的主要参数?现浇楼板在施工过程中受人员影响的因素比较大,所以后续的质量检测尤为重要?目前最常用的检测楼板厚度的方法有钻孔钢尺测量法?无损电磁原理检测法和水准仪检测法?本文通过工程项目检测实例的数据分析,证明了在工程实体常规检测中,使用无损电磁原理检测楼板厚度在50mm-200mm的常规板厚中其准确性较高,而且方法简便易操作?关键词：无损检测;现浇楼板;楼板厚度检测现浇混凝土楼板的质量是现代房屋建筑安全性?使用性的保障?现浇混凝土楼板不仅需要具备足够的承载力,还需要足够的隔音效果和耐久性,以满足人们的居住需要?其中,楼板厚度是现浇混凝土楼板的主控项目之一?厚度的大小影响了混凝土楼板的承载力?振动大小?隔音保温等各项指标?现浇混凝土楼板的施工实践表明,当楼板厚度不符合设计规范要求时,整体性厚度不会发生变化,而是局部楼板发生变化,或者两边厚中间薄?这种情况一般是模板支撑搭设不规范?未进行高程复核等原因造成的?因此,混凝土楼板厚度检测是非常重要的主体工程质量检测内容?1楼板厚度不合格的危害楼板厚度对工程结构安全起到了一定的作用,板厚的设计值都是经过严格的力学计算得到的,楼板厚度的增大或减小,都会引起楼板中心挠度变化,同时也可能造成目前楼板开裂的原因之一?楼板厚度减小会带来隔音?隔热?防水等一系列问题,如果楼板厚度过大,还会对以后的净高带来麻烦?所以我们应该要重视楼板厚度的检测结果,当出现严重不合格的情况要立马实施整改?工程实践中,特别是现浇楼板厚度,出现不符合设计的情况还是存在的,主要原因还是由于施工方的质量控制中对楼板厚度的忽视,随着现在科技的进步和质量管理的加强,施工技术的不断完善,楼板厚度得到了有效的控制,不合格率也逐渐降低?2楼板厚度检测方法2.1钻孔钢尺检查法该方法是验收规范规定的检验方法,方法简单,易于操作,检测对象直观,但要求需要在楼板上开洞进行检验,而且会对楼板底部造成很大的破坏性,同时也会导致检测结果的误差偏大,故在一些有特殊要求的板块上受到了很大的限制?在检测对象和数量较大的情况下,不建议使用这个方法。
