平整标高—又称计划标高，居于某一水准面之上而表面上崎岖不平的土体，经平整后使其表面成为水平的，经平整后的这块土体的高度就是平整标高。场地形图上作方格网控制施工场地，方格边长数值取决于所要求的计算精度和地形变化的复杂程度。在园林中一般用20—40m。地形起伏较大地段，方格边长可采用10—20m。在初步设计阶段，未提供设计方案比较的依据而进行的土方工程量估算，方格边长可放大到50m。一般采用一种尺寸的方格网进行计算，但在地形变化较大或布置上有特殊要求处，可局部加密方格。
清理现场 凡土方开挖深度不大于50cm,或填方高度较小的土方施工，现场及排水沟中的树木，必须连根拔除，清理树墩除用人工挖掘外，直径在50cm以上的大树墩可用推土机铲除或用爆破法清除。关于树木伐除，特别是大树应慎之又慎，凡能保留着尽量设法保留。因为老树大树，特别难得；
拆除构筑物 建筑物和地下构筑物的拆除，应根据其结构特点进行工作，并遵照《建筑工程安全技术规范》的规定进行操作；
(2)在地形图上用插入法求出各角点的原地形标高（或把方格网各角点测设到地面上，同时测出各角点的标高，并标记在图上),原地形标高数字填入方格网点的右下角。
(3)依据设计意图(如：地面的形状、坡向、坡度值等)确定各角点的设计标高，设计标高数值填入方格网点的右上角。
(4)比较原地形标高和设计标高，求得施工标高。施工标高=原地形标高-设计标高，得数为正时表示挖方，得数为负时表示填方。施工标高数值应填入方格网点的左上角。有时为了计算方便，还可为每一方格网点编号，编号可填入网点的左下角。
(l)土方的挖掘
①人力施工 施工工具主要是：锹、镐、钢钎等，人力施工不但要组织好劳动力，而且要注意安全和保证工程质量。人力挖方必须注意以下要点：挖土施工要有足够的工作面，平均每人4～6㎡；开挖地段附近不得有易坍落物；下挖时应注意观察地质情况，注意留出必要的边坡，松散土不超过0. 7cm，中度密度土壤不超过1. 25m深。坚硬土深不超过2m。凡超过标准者，须加支撑扳或留出边坡，挖方工作不得在土壁下面开挖，以防塌方。施工中必须随时保护基桩、龙门扳成标杆，以防损坏。
清理现场 凡土方开挖深度不大于50cm,或填方高度较小的土方施工，现场及排水沟中的树木，必须连根拔除，清理树墩除用人工挖掘外，直径在50cm以上的大树墩可用推土机铲除或用爆破法清除。关于树木伐除，特别是大树应慎之又慎，凡能保留着尽量设法保留。因为老树大树，特别难得；
拆除构筑物 建筑物和地下构筑物的拆除，应根据其结构特点进行工作，并遵照《建筑工程安全技术规范》的规定进行操作；
(2)在地形图上用插入法求出各角点的原地形标高（或把方格网各角点测设到地面上，同时测出各角点的标高，并标记在图上),原地形标高数字填入方格网点的右下角。
(3)依据设计意图(如：地面的形状、坡向、坡度值等)确定各角点的设计标高，设计标高数值填入方格网点的右上角。
(4)比较原地形标高和设计标高，求得施工标高。施工标高=原地形标高-设计标高，得数为正时表示挖方，得数为负时表示填方。施工标高数值应填入方格网点的左上角。有时为了计算方便，还可为每一方格网点编号，编号可填入网点的左下角。
(l)土方的挖掘
①人力施工 施工工具主要是：锹、镐、钢钎等，人力施工不但要组织好劳动力，而且要注意安全和保证工程质量。人力挖方必须注意以下要点：挖土施工要有足够的工作面，平均每人4～6㎡；开挖地段附近不得有易坍落物；下挖时应注意观察地质情况，注意留出必要的边坡，松散土不超过0. 7cm，中度密度土壤不超过1. 25m深。坚硬土深不超过2m。凡超过标准者，须加支撑扳或留出边坡，挖方工作不得在土壁下面开挖，以防塌方。施工中必须随时保护基桩、龙门扳成标杆，以防损坏。
土方工程(一)—竖向设计的内容和方法
一般坡度
1%即1：100看不出倾斜；
2%（1：50）以上才可能被直接察觉；
1：4～1：12（5°～14°）是直觉感到舒 适的坡度； 1：1.19（40°）时土坡难以稳定
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
（2）设计等高线的具体运用
陡坡变缓坡或缓坡改陡坡
《 园 林 工 程 》
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
③ 园路的选线对土方工程量的影响
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
④ 多设计小地形、微地形，少进行大规模的挖湖堆山
LANDSCAPE ENGINEERING
H e H a H a i2 L2 H a i2 Lef L2 (m) i1 i1 i1
e
e
C′
i1
△Hef
Lef f
从e点向下量取Lef，与拱脊线的交点即为f点。
同法可依次求得 g、h、i各点的位置，
连接ac、df,fg及hi
便是所求Ha设计等
高线在图上的位置，
cd和gh与路牙线重
《 园 林 工 程 》
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
《 园 林 工 程 》
导言：
场地是公园及各类绿地的载体。筑园必先 动土造地、挖湖筑山、平整场地、挖沟埋管、 开槽筑路。
本章包括：园林竖向设计、土方计算、土 方施工。
LANDSCAPE ENGINEERING
临沂大学生命科学学院园林专业
风景园林场地竖向设计
任务一： 风景园林场地竖向设 园林建设中计，包括了各种分项工程，但首先要做的就是地形的整理和改
造。凡是园林建设，必先动土。土方工程是园林建设工程中的主要工程项目， 如果土方工程质量不过关，会、整理地形的工程，这些项目工期长，工程量大，投资 大且艺术要求高。土方工程施工质量的好坏直接影响到工程的顺利进行、景 观质量、施工成本和以后的日常维护管理。
• 2. 确定原有地形的各处坡地、平地标高和坡度是否继续适用，如不能满足 规划的功能要求，则确定相应的地面设计标高和场地的整平标高。
• 3．应用设计等高线法、纵横断面设计法等，对园林内的湖区、土山区、 草坪区等进行改造地形的竖向设计，使这些区域的地形能够适应各自造景 和功能的需要。
• 4. 拟定园林各处场地的排水组织方式，确立全园的排水系统，保证排水通畅， 保证地面不积水，不受山洪冲刷。
一、园林场地 1、园林场地范畴 如广场、绿地、水体、停车场、公共设施、园林小品等 2、地形地貌 现场的原始地貌对景观设计与建设有重要影响
1、田园地貌
2、丘陵地貌
3、山地地貌
4、平原地貌
地形、地貌与园林景观
二、园林竖向设计原则
• 竖向设计是直接塑造园林立面形象的重要工作。遵循以下几方面的设计原则。 • 1．功能优先，造景并重 • 进行竖向设计时，首先要考虑使园林地形的起伏高低变化能够适应各种功能设施
三、竖向设计的任务
• 竖向设计的目的是改造和利用地形，使确定的设计标高和设计地面能够满 足园林道路场地、建筑及其它建设工程对地形的合理要求，保证地面水能 够有组织地排除，并力争使土石方量最小。园林竖向设计的基本任务主要 有下列几个方面。
• 1. 根据有关规范要求，确定园林中道路、场地的标高和坡度，使之与场地 内外的建筑物、构筑物的有关标高相适应，使场地标高与道路连接处的标 高相适应。
园林工程笔记

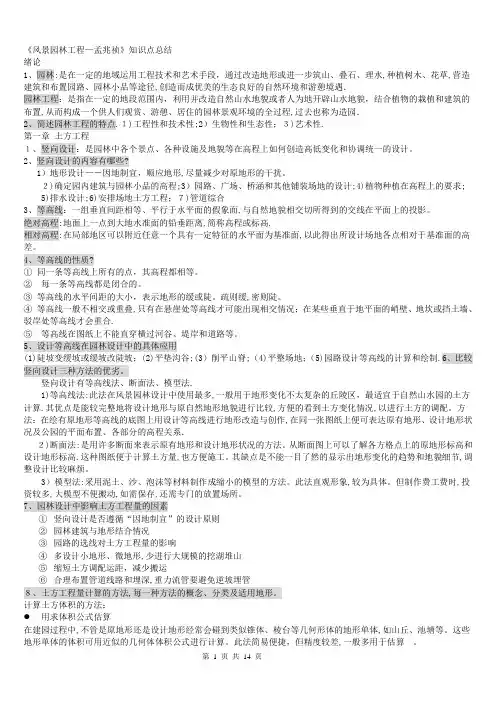

《风景园林工程—孟兆祯》知识点总结绪论1、园林:是在一定的地域运用工程技术和艺术手段，通过改造地形或进一步筑山、叠石、理水,种植树木、花草,营造建筑和布置园路、园林小品等途径,创造而成优美的生态良好的自然环境和游憩境遇．园林工程：是指在一定的地段范围内，利用并改造自然山水地貌或者人为地开辟山水地貌，结合植物的栽植和建筑的布置,从而构成一个供人们观赏、游憩、居住的园林景观环境的全过程,过去也称为造园．2、简述园林工程的特点.１)工程性和技术性;2）生物性和生态性；３)艺术性.第一章土方工程１、竖向设计：是园林中各个景点、各种设施及地貌等在高程上如何创造高低变化和协调统一的设计。
2、竖向设计的内容有哪些?1）地形设计—－因地制宜，顺应地形,尽量减少对原地形的干扰。
２)确定园内建筑与园林小品的高程;3）园路、广场、桥涵和其他铺装场地的设计;4)植物种植在高程上的要求;5)排水设计;6)安排场地土方工程；７)管道综合3、等高线：一组垂直间距相等、平行于水平面的假象面,与自然地貌相交切所得到的交线在平面上的投影。
绝对高程:地面上一点到大地水准面的铅垂距离,简称高程或标高.相对高程:在局部地区可以附近任意一个具有一定特征的水平面为基准面,以此得出所设计场地各点相对于基准面的高差。
4、等高线的性质?①同一条等高线上所有的点，其高程都相等。
②每一条等高线都是闭合的。
③等高线的水平间距的大小，表示地形的缓或陡。
疏则缓,密则陡。
④等高线一般不相交或重叠,只有在悬崖处等高线才可能出现相交情况；在某些垂直于地平面的峭壁、地坎或挡土墙、驳岸处等高线才会重合.⑤等高线在图纸上不能直穿横过河谷、堤岸和道路等。
5、设计等高线在园林设计中的具体应用(1)陡坡变缓坡或缓坡改陡坡；(2)平垫沟谷;(3）削平山脊;（4)平整场地；（5)园路设计等高线的计算和绘制.6、比较竖向设计三种方法的优劣。
竖向设计有等高线法、断面法、模型法.1)等高线法:此法在风景园林设计中使用最多,一般用于地形变化不太复杂的丘陵区，最适宜于自然山水园的土方计算.其优点是能较完整地将设计地形与原自然地形地貌进行比较,方便的看到土方变化情况,以进行土方的调配。
土方工程
项目二
土方工程
适用范围：平整场地（即将原来高低不平的、比较 破碎的地形按设计要求整理为平坦的具有一定坡度的场地。 方格网法是把平整场地的设计工作和土方量计算 工作结合一起完成。
其工作程序是：
1.在图上作方格网控制场地，方格网边长数值大小根据 要计算的精确度相关（20-40m）。 2.用插入法计算场地的角点原地形标高 3.以设计意图确定每角点的设计标高 4.比较设计标高和原地形标高，求得施工标高 5.土方计算
h1 X= h h a 式中 1 3
X──零点距h1一端的水平距离（m）； h1、h3──方格相邻二角点施工标高绝对值（m）； a──方格边长（m）
项目二
（1）划分方格网 （2）填入原地形标高 （3）填入设计标高 （4）填入施工标高 （5）求零点线 （6）土方量计算
-0.18
21 20 a 22
了解知识：地形的类型与造景特征 一、平地与造景设计
平地结合轴线形成气势 凡尔赛宫平地创造开阔的视野
项目二
土方工程
平地创造的市政广场
项目二
土方工程
平面：平地创造的恢宏的气势
项目二
土方工程
鸟瞰：平地创造的恢宏的气势
项目二
平面：平地上的空间划分
土方工程
项目二
二、坡地与造景设计
土方工程
坡地创造多层次的植物配置
21 a 22
土方工程
23
X-0.8
22.17 b
X-0.4 2%
23.64
x
2%
1%
20 f
X-1.0
22.13 g
X-0.6
22.76 23
22
项目二
土方工程
V现

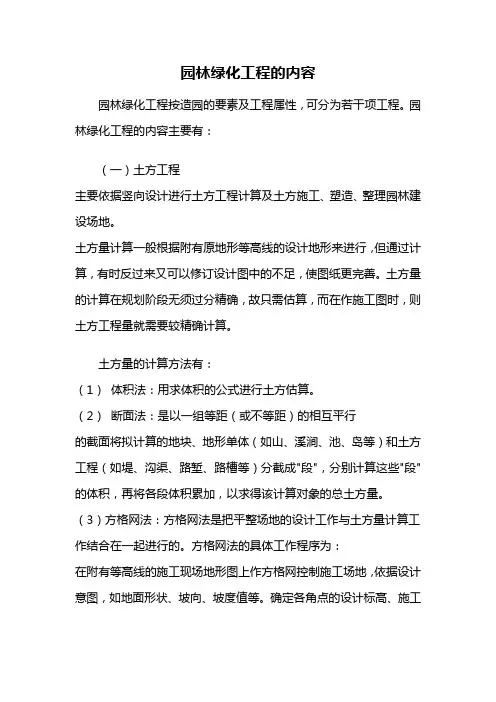

园林绿化工程——园林绿化工程的内容
园林绿化工程的内容园林绿化工程按造园的要素及工程属性，可分为若干项工程。
园林绿化工程的内容主要有：（一）土方工程主要依据竖向设计进行土方工程计算及土方施工、塑造、整理园林建设场地。
土方量计算一般根据附有原地形等高线的设计地形来进行，但通过计算，有时反过来又可以修订设计图中的不足，使图纸更完善。
土方量的计算在规划阶段无须过分精确，故只需估算，而在作施工图时，则土方工程量就需要较精确计算。
土方量的计算方法有：（1）体积法：用求体积的公式进行土方估算。
（2）断面法：是以一组等距（或不等距）的相互平行的截面将拟计算的地块、地形单体（如山、溪涧、池、岛等）和土方工程（如堤、沟渠、路堑、路槽等）分截成"段"，分别计算这些"段"的体积，再将各段体积累加，以求得该计算对象的总土方量。
（3）方格网法：方格网法是把平整场地的设计工作与土方量计算工作结合在一起进行的。
方格网法的具体工作程序为：在附有等高线的施工现场地形图上作方格网控制施工场地，依据设计意图，如地面形状、坡向、坡度值等。
确定各角点的设计标高、施工标高，划分填挖方区，计算土方量，绘制出土方调配图及场地设计等高线图。
土方施工按挖、运、填、夯等施工组织设计安排未进行，以达到建设场地的要求而结束。
（二）园林给排水工程主要是园林给水工程、园林排水工程。
园林给排水与污水处理工程是园林工程中的重要组成部分之一，必须满足人们对水量、水质和水压的要求。
水在使用过程中会受到污染，而完善的给排水工程及污水处理工程对园林建设及环境保护具有十分重要的作用。
1、园林给水给水分为生活用水、生产用水及消防用水。
给水的水源一是地表水源，主要是江、河、湖、水库等，这类水源的水量充沛，是风景园林中的主要水源。
二是地下水源，如泉水、承压水等。
选择给水水源时，首先应满足水质良好、水量充沛、便于防护的要求。
最理想的是在风景区附近直接从就近的城市给水管网系统接入，如附近无给水管网则先优先选用地下水，其次才考虑使用河、湖、水库的水。
园林地形与土方工程施工
2、基质条件：填方前应全面清理基底的杂物，如基底土壤松散， 务必将基底充分夯实。如填方区属于池塘、沟槽、沼泽等含水量 大的地段，应先进行排水疏干，将淤泥挖出后再抛填块石结合换 土及参石灰等措施。 3、土料的含水量：回填土含水量一般以手握成团，落地开花为宜， 含水过大的应翻松、风干或参入干土，过干的必先洒水润湿再施 压。 4、填土完成后要进行表面拉线找平。 5、冬雨季填方施工时要注意：做好防水防雨措施，填土应连续进 行，加快进程。雨前及时夯完已填土和表面压光。 冬季回填时，每层土厚度比常温施工时减少20%-50%，冻土体积不 超过填土体积的15%，粒径不大于150mm，铺设时，冻土块分布 均匀，逐层压实。
• 方格网法
• 在建园过程中，地形改造除挖湖堆山，还有许多大大小小的各种
用途的地坪、缓坡地需要平整。平整场地的工作是将原来高低不
平的、比较破碎的地形按设计要求整理成平坦的具有一定坡度的
场地。如：停车场、集散广场、体育场、露天演出场等等。整理
这类地形的土方计算最适宜用方格网法。
土方施工
• 在施工前，施工单位应与设计单位、建设单位就施工图交换意见，认真对 施工图上的各种施工要素加以熟悉、标注重点，列出关键点。施工单位要 与建设方实地踏查，了解施工条件，分析施工现场，做好记录，按已审核 的施工方案组织施工中应该准备的各种机械、材料和人力等。
• 影响土方施工进度与质量的土壤工程性质包括 土壤密度 土壤自然安息角 土壤含水量 土壤的相对密度 土壤的可松性 • 土壤的分类 松土 半坚土 坚土 不同的土质采用的挖掘工具不同
• 施工前的准备工作 清理场地 排水 定点放线 • 土方施工 挖、运、填、压四个方面 一、土方的挖掘 • 人力施工需要注意的几点： 1、挖土应从上而下水平分段进行每层为0.3m，凡基坑挖好不能立即进行下道 工序时，应预留15-30cm厚土，待下道工序开始时挖至设计标高。 2、土方开挖后应防止临近已有建筑物或道路，管线下沉。 其余见书上
风景园林工程竖向设计与土方工程共75页
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
风景园林工程竖向设计与土方工程
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
风景园林工程复习(全一点)
风景园林工程第一章场地工程竖向设计：是指在平整场地时，对土石方、排水系统、构筑物高程等进行垂直于水平方向的布置和处理，以满足场地设计的需要。
（是对风景园林中各个景点、设施及地貌在高程上进行统一协调而创造既有变化又统一协调的设计。
）p4竖向设计的任务：p5①地形设计；②确定园内建筑与园林小品的高程；③园路、广场、桥涵和其他铺装场地的设计；④植物种植在高程上的要求；⑤拟定场地排水方案、⑥安排场地土方工程⑦管道综合竖向设计的方法：等高线法、断面法、模型法。
P7等高线的性质：p7①同一条等高线上所有的点，其高程都相等；②每一条等高线都是闭合的；③等高线的水平间距的大小，表示地形的缓或陡；④等高线一般不相交或重叠，只有在悬崖处才可能出现相交；在某些垂直于地平面的峭壁、挡土墙、驳岸处等等高线才会重合；⑤等高线在图纸上不能直穿横过河谷、堤岸和道路等；园路设计等高线的计算和绘制{计算题：求地形坡度、强制排水场地设计与绘图}P12内插法：求任意点的高程（三种情况）P25施工标高=原地形标高—设计标高（+号为挖方—号为填方）p30断面法根据选取的断面方向不同分为①垂直断面法②水平断面法③成角断面法p34土壤密度：单位体积内天然状况下的土壤质量，单位为kg/m3 p43土壤的自然倾斜角：土壤自然堆积，经沉落稳定后的表面与地平面所形成的夹角。
P43土壤含水量：5%内称干土，在30%以内称潮土，大于30%称为湿土。
P44土方工程施工包括：挖、运、填、压4个内容，p48可采用人力施工、机械化或半机械化施工。
第二章风景园林给排水工程公园绿地用水类型：①生活用水、②养护管理用水、③造景用水、④消防用水p51风景园林用水特点？p52①用水点比较分散；③对不同水质分别利用；④用水高峰时段可以错开。
风景园林给水的方式：①从属式、②独立式、③混合式p52给水水源：①市政给水、②地表水、③地下水、④再生水p53生活用水净化工艺4个步骤：混凝、沉淀、过滤和消毒。
土方工程—园林竖向设计(园林工程课件)
断面法一般不能全面反映园林用地的地形地貌，当断面过多时，这种方法既繁琐，又容易 混淆。因此，一般仅用于要求不高且地形狹长地段的地形设计及表达，或将其作为设计等高线 法的辅助图，以便较直观地说明设计意图。
3、模型法
模型法是将设计的地形地貌实体形象按一定比例缩小，用特殊的材料和工具进行加工制 作的方法。
⑤ 等高线在图纸上不能直穿或横 过河谷、堤岸和道路等，由于以上地 形单元或构筑物在高程上高出或低于 周围地面，所以等高线在接近于地面 的河谷时转向上游延伸，而后穿越河 床，再向上游走出河谷；如遇高于地 面的堤岸或路堤时等高线则转向下方， 横过堤顶再转向上方而后走向另一侧。
1、等高线法
(3) 等高线法地形设计
在绘有原地形等高线的底图上用设计等高线进行地形改造，在同一张图纸上便可表示原有地形、 设计地形、平面布置及各部分的高程关系。这大大方便了设计过程中进行方案比较及修改，也便于进 一步的土方计算工作，因此，这是一种比较理想的设计方法，最适宜于自然山水园的土方计算。
用等高线法设计自然地形时，要用到坡度公式： i=h/L 式中 i── 坡度（%）；
制作模型常用的材料有陶土、木材、塑料泡沫、橡皮泥等。 其优点是直观、具体、一目了然。缺点是制作费工费时，且投资较多。 目前，计算机技术和各种专业软件在园林工程的应用越来越广泛，例如用计算机绘图表 示地形的GIS、SKETCHUP等软件，图1-5所示为利用SKETCHUP软件制作的园林地形。该 方法的优点是：可以通过显示器或效果图纸多角度、多维度地展示原地形和设计地形之间的 变化，并能灵活、快捷地进行方案调整和地形修饰，甚至可以通过不同视角的动画演示给甲 方以直观的感受，弥补了非专业人士看不懂地形图而无法与设计人员进行有效沟通的遗憾。
【园林工程】项目一 小游园竖向设计与土方工程施工
（2）园路、广场、桥涵和其他铺装场地的设计
图纸上应以设计等高线表示出道路（或广场）的横纵坡 和坡向，道桥联接处及桥面标高。在小比例图纸中则用边 坡点标高来表示园路的坡度和坡向。
在寒冷地区，冬季冰冻、多积雪。为安全起见，广场的纵 坡应不小于7％，横坡不大于2％，停车场的最大坡度不大 于2.5％；一般园路的坡度不宜超过8％。超过此值应设台 阶，台阶应集中设置，为了游人行走安全，避免设置单级 台阶。另外，为方便伤残人员使用轮椅和游人推童车游园 ，在设置台阶处应附设坡道。
深远的感觉。 ③山脊线的设置 山的组合可以很复杂，但要有一气呵成之感，切不可使人觉得孤立零
碎。④背景山的作用 山除了可以作主景以外，也可作为背景出现，在现代园林中类似古典
园林的墙可对游览序列产生有效的控制，使各个内容不同的空间不至 于相互干扰。绿地中常在道路交叉口和路旁堆山植树，避免游人穿行 并组织观赏路线。在地下水位较高的地带堆山还可改善生态条件。 ⑤山的高度的掌握 山的高度可因需要决定。供人登临的山，为有高大感并利于远眺应高 于平地树冠线。
地形图中，为了较快进行竖向控制标高计算，往往将图中 某些特殊的点（园路交叉点、建筑物的转角基底地坪、园 桥的顶点、涵闸出口处等）用十字或圆点或水平三角标记 符号▽来表明高程。特别适用于场地平整和度假休息旅游 设施的竖向设计。也适用于园路段的明码标坡
（3）断面图法：
绘制某一剖面的断面图，直观地表达该剖面上竖向变化情 况，标注假山、建筑、驳岸、桥涵顶点、水池池底、基准 标高地坪标高。
（3）建筑和其他园林小品
建筑和其它园林小品（如纪念碑、雕塑等）应标出其地坪 标高及其与周围环境的高程关系，大比例图纸建筑应标注 各角点标高。例如在坡地上的建筑，是随形就势还是设台 筑屋。在水边上的建筑物或小品，则要标明其与水体的关 系。
风景园林工程-第1章(1竖向设计概述)(1)
1.5 竖向设计的主要方法 （一）等高线法 （二）断面法 （三）模型法
1.5 竖向设计的主要方法
（一）等高线法 在绘有原地形等高线的底图上用设计等高线进行地形改造或创作。 优点：在同一张图纸上便可表达原有地形、设计地形状况及园林绿
地的平面布置、各部分的高程关系，既方便了在设计过程中进行方案 比较及修改，也便于进一步的土方计算工作。
1.6 各类园林用地的设计原则和要求
做成较陡的梯步道路
1.6 各类园林用地的设计原则和要求
陡坡植物造景
1.6 各类园林用地的设计原则和要求
（三）山地（园林的山地主要指土山）
同坡地相比，山地的坡度更大，一般在50%以上。山地根据坡度大小又分 为急坡地（50%-100%）和悬坡地（>100%）两种。山地因其坡度较大，往往 可以营造出奇、险、雄的造景效果。
1.5 竖向设计的主要方法
1.5 竖向设计的主要方法
（5）用设计等高线进行竖向设计
① 陡坡变缓坡或缓坡改陡坡。
坡度： i=h/L i—坡度（% ） h—高差（m ） L—水平间距（m）
坡度系数：m=L/h
等高线间距疏密表示地形的缓陡。 设计时，如果高差h不变可用改变水 平间距L的方式来增加或减缓地形的 坡度。
水平地形自身不能形成私密的空间限制
空间和私密性的建立必须依靠地形的变化 和其他限制因素的帮助
1.2 园林地形的作用
（三）影响游览路线及速度
地形坡度较小 游览速度较快
地形坡度较大 游览速度较慢
如果地形的坡度较大，园路应尽可能 沿着等高线布置，避免垂直横穿等高 线，减小园路的坡度。
1.2 园林地形的作用
奇、险、雄的造景效果。
悬坡地道路设置为爬山磴 道，且必须设置扶手栏杆
