2021年变频器的选型和使用
变频器的类型和应用场景
![变频器的类型和应用场景](https://img.taocdn.com/s3/m/2b33006acec789eb172ded630b1c59eef8c79a25.png)
变频器的类型和应用场景随着科技的不断发展和工业自动化的普及,变频器作为一种重要的电机控制装置,在现代工业生产中起到了至关重要的作用。
本文将介绍变频器的类型以及它们在不同应用场景中的具体应用。
一、变频器的类型1. 低压变频器低压变频器是最常见和普及的一种变频器类型。
它通过电压变换来控制电动机的转速,使其在不同负载条件下运行效果更佳。
低压变频器广泛适用于工业生产、建筑、制造业等场景中。
2. 中压变频器相比于低压变频器,中压变频器的功率较大,适用于一些更大型的设备和系统。
它能够提供更大的电流输出,更好地满足生产线的需求。
3. 高压变频器高压变频器是用于大型动力设备的控制的一种变频器类型。
它能够为电动机提供更高的电压和电流,并适用于发电厂、钢铁厂和大型制造业等行业。
二、变频器的应用场景1. 工业生产工业生产是变频器最常见的应用领域之一。
在制造业中,变频器可用于控制机械设备的启停、转速和运行方向。
通过变频器的精确控制,不仅可以提高生产效率,还可以减少能源消耗和设备的损耗。
2. 建筑领域变频器在建筑领域的应用也非常广泛。
例如,在空调系统中使用变频器可以根据室内外温度和需求动态地调节空调的运行状态,实现节能和舒适的效果。
此外,变频器还可以用于控制电梯、水泵、风机等设备,提高其运行效率和智能化水平。
3. 交通运输在交通运输中,变频器在电动汽车和高铁等领域具有重要应用。
变频器可以根据车速和负载情况动态地调整电机的转速,实现能量的高效利用和系统的稳定性。
同时,变频器还可以提供多种运行模式,如启动、刹车和回馈能量,提升交通工具的性能和驾驶体验。
4. 农业领域农业领域也是变频器的重要应用领域之一。
通过变频器的控制,可以调节农业机械设备的运行速度和转向,提高农机的工作效率和种植质量。
同时,变频器还能够根据不同的作物需求,实现精确的水肥一体化控制,提升农田的产量和资源利用效率。
总结起来,变频器是一种在工业自动化和电机控制中起到关键作用的装置。

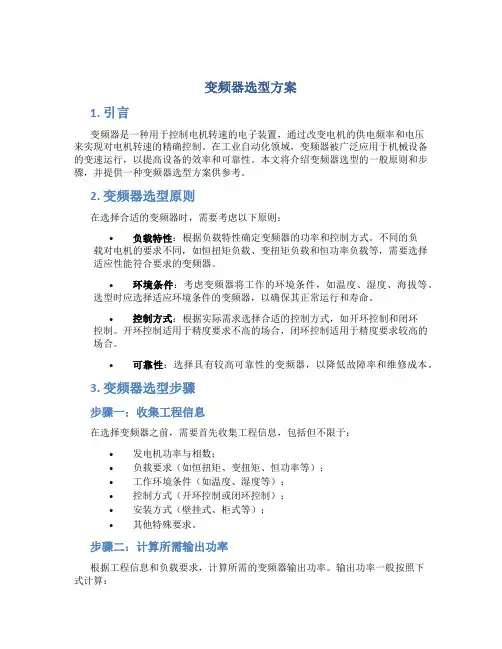

变频器选型方案
![变频器选型方案](https://img.taocdn.com/s3/m/6614be20cbaedd3383c4bb4cf7ec4afe04a1b184.png)
变频器选型方案1. 引言变频器是一种用于控制电机转速的电子装置,通过改变电机的供电频率和电压来实现对电机转速的精确控制。
在工业自动化领域,变频器被广泛应用于机械设备的变速运行,以提高设备的效率和可靠性。
本文将介绍变频器选型的一般原则和步骤,并提供一种变频器选型方案供参考。
2. 变频器选型原则在选择合适的变频器时,需要考虑以下原则:•负载特性:根据负载特性确定变频器的功率和控制方式。
不同的负载对电机的要求不同,如恒扭矩负载、变扭矩负载和恒功率负载等,需要选择适应性能符合要求的变频器。
•环境条件:考虑变频器将工作的环境条件,如温度、湿度、海拔等。
选型时应选择适应环境条件的变频器,以确保其正常运行和寿命。
•控制方式:根据实际需求选择合适的控制方式,如开环控制和闭环控制。
开环控制适用于精度要求不高的场合,闭环控制适用于精度要求较高的场合。
•可靠性:选择具有较高可靠性的变频器,以降低故障率和维修成本。
3. 变频器选型步骤步骤一:收集工程信息在选择变频器之前,需要首先收集工程信息,包括但不限于:•发电机功率与相数;•负载要求(如恒扭矩、变扭矩、恒功率等);•工作环境条件(如温度、湿度等);•控制方式(开环控制或闭环控制);•安装方式(壁挂式、柜式等);•其他特殊要求。
步骤二:计算所需输出功率根据工程信息和负载要求,计算所需的变频器输出功率。
输出功率一般按照下式计算:输出功率 = 功率系数 × 发电机功率其中,功率系数根据具体负载类型确定,如恒扭矩负载一般取值为1,变扭矩负载一般取值为1.2-1.5,恒功率负载一般取值为1.5-2。
步骤三:选择变频器规格根据计算得到的输出功率,选择合适的变频器规格。
选择时应考虑变频器的额定功率范围,其应大于或等于所需的输出功率。
步骤四:考虑环境条件根据工作环境的条件,选择适应性能好的变频器。
变频器应具备良好的防尘、防湿、耐高温和耐低温等性能,以确保其正常运行和寿命。
变频器的选用原则和注意事项详解
![变频器的选用原则和注意事项详解](https://img.taocdn.com/s3/m/b1a569a80129bd64783e0912a216147917117ed0.png)
变频器的选用原则和注意事项详解导语:变频器是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
随着工业自动化程度的不断提高,变频器也得到了非常广泛的应用。
变频器靠内部IGBT的开断来调整输出电源的电压和频率,根据电机的实际需要来提供其所需要的电源电压,进而达到节能、调速的目的,另外,变频器还有很多的保护功能,如过流、过压、过载保护等等。
选用变频器的类型,按照生产机械的类型、调速范围、静态速度精度、起动转矩的要求,决定选用那种控制方式的变频器最合适。
所谓合适是既要好用,又要经济,以满足工艺和生产的基本条件和要求。
一、需要控制的电机及变频器自身1、电机的极数。
一般电机极数以不多于(极为宜,否则变频器容量就要适当加大。
2、转矩特性、临界转矩、加速转矩。
在同等电机功率情况下,相对于高过载转矩模式,变频器规格可以降额选取。
3、电磁兼容性。
为减少主电源干扰,使用时可在中间电路或变频器输入电路中增加电抗器,或安装前置隔离变压器。
一般当电机与变频器距离超过50m时,应在它们中间串入电抗器、滤波器或采用屏蔽防护电缆。
二、变频器功率的选用系统效率等于变频器效率与电动机效率的乘积,只有两者都处在较高的效率下工作时,则系统效率才较高。
从效率角度出发,在选用变频器功率时,要注意以下几点:1、变频器功率值与电动机功率值相当时最合适,以利变频器在高的效率值下运转。
2、在变频器的功率分级与电动机功率分级不相同时,则变频器的功率要尽可能接近电动机的功率,但应略大于电动机的功率。
3、当电动机属频繁起动、制动工作或处于重载起动且较频繁工作时,可选取大一级的变频器,以利用变频器长期、安全地运行。
4、经测试,电动机实际功率确实有富余,可以考虑选用功率小于电动机功率的变频器,但要注意瞬时峰值电流是否会造成过电流保护动作。
5、当变频器与电动机功率不相同时,则必须相应调整节能程序的设置,以利达到较高的节能效果。
变频器选择及参数
![变频器选择及参数](https://img.taocdn.com/s3/m/9403baa90875f46527d3240c844769eae009a38d.png)
变频器选择及参数变频器是一种能够调节电力频率、电流和电压的电器设备,广泛应用于工业生产中。
在选择变频器时,需要考虑以下几个方面的参数。
1.功率:变频器的功率应与所控制设备的功率相匹配。
一般来说,变频器的额定功率应略大于被控设备的功率,以确保变频器能够稳定可靠地工作。
2.输入电压和电流:变频器的输入电压和电流应与供电系统相匹配。
一般来说,变频器的额定输入电压应与供电系统的电压相同,而额定输入电流应略大于供电系统的电流。
3.输出电压和电流:变频器的输出电压和电流应与被控设备相匹配。
一般来说,变频器的额定输出电压应与被控设备的额定电压相同,而额定输出电流应略大于被控设备的额定电流。
4.频率范围:变频器的频率范围应满足被控设备的运行要求。
一般来说,变频器的频率范围应覆盖被控设备的额定频率。
5.控制方式:变频器的控制方式应与被控设备的控制要求相匹配。
常见的变频器控制方式包括开关量控制、模拟量控制和通讯控制。
6.响应速度:变频器的响应速度应满足被控设备的运行要求。
一般来说,变频器的响应速度应较快,以确保被控设备能够及时响应控制信号。
7.保护功能:变频器应具备相应的保护功能,以防止电压过高、电流过大、温度过高等故障情况的发生。
8.可靠性:变频器的可靠性是一个重要的考虑因素。
一般来说,可靠性较高的变频器具有更长的使用寿命和更低的故障率。
9.技术支持:选择一个有良好技术支持的变频器品牌或供应商是非常重要的,以便在使用过程中能够得到及时的技术支持和维护服务。
在选择变频器时,还需考虑实际的应用情况和预算限制。
通过仔细分析所控制设备的需求和自身的经济实力,可以选择到合适的变频器,并确保其能够稳定可靠地运行。
变频器挑选和使用注意事项
![变频器挑选和使用注意事项](https://img.taocdn.com/s3/m/f5175fa050e79b89680203d8ce2f0066f53364ca.png)
变频器挑选和使用注意事项
首先我们要知道变频器不是在任何状况下都能正常使用,因此用户有必要对负载、环境要求和变频器有更多了解。
共分为七个留意的地方:
1、长期低速动转,由于电机发热量较高,风扇冷却力量降低,因此必需采纳加大减速比的方式或改用6级电机,使电机运转在较高频率四周。
2、变频器安装地点必需符合标准环境的要求,否则易引起故障或缩短使用寿命;变频器与驱动马达之间的距离一般不超过50米,若需更长的距离则需降低载波频率或增加输出电抗器选件才能正常运转。
3、负载类型和变频器的选择:电动机所带动的负载不一样,对变频器的要求也不一样。
4、风机和水泵是最一般的负载:对变频器的要求最为简洁,只要变频器容量等于电动机容量即可(空压机、深水泵、泥沙泵、快速变化的音乐喷泉需加大容量)。
5、起重机类负载:这类负载的特点是启动时冲击很大,因此要求变频器有肯定余量。
同时,在重物下放肘,会有能量回馈,因此要使用制动单元或采纳共用母线方式。
6、不均行负载:有的负载有时轻,有时重,此时应根据重负载的状况来选择变频器容量,例如轧钢机械、粉碎机械、搅拌机等。
7、大惯性负载:如离心机、冲床、水泥厂的旋转窑,此类负载
惯性很大,因此启动时可能会振荡,电动机减速时有能量回馈。
应当用容量稍大的变频器来加快启动,避开振荡。
协作制动单元消退回馈电能。

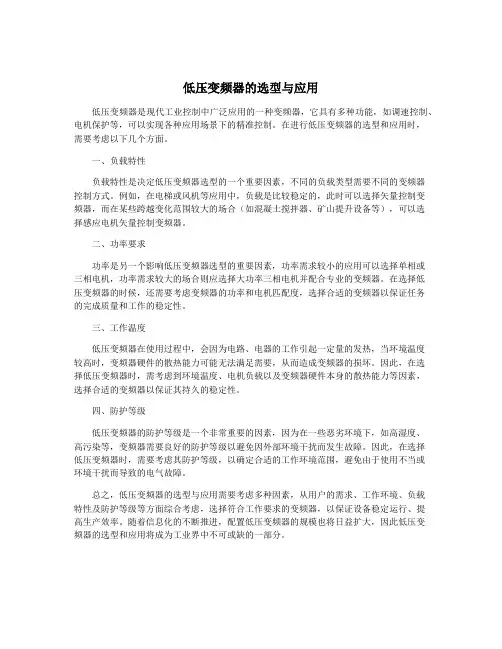

低压变频器的选型与应用
![低压变频器的选型与应用](https://img.taocdn.com/s3/m/268ad71e7275a417866fb84ae45c3b3567ecdda1.png)
低压变频器的选型与应用低压变频器是现代工业控制中广泛应用的一种变频器,它具有多种功能,如调速控制、电机保护等,可以实现各种应用场景下的精准控制。
在进行低压变频器的选型和应用时,需要考虑以下几个方面。
一、负载特性负载特性是决定低压变频器选型的一个重要因素,不同的负载类型需要不同的变频器控制方式。
例如,在电梯或风机等应用中,负载是比较稳定的,此时可以选择矢量控制变频器,而在某些跨越变化范围较大的场合(如混凝土搅拌器、矿山提升设备等),可以选择感应电机矢量控制变频器。
二、功率要求功率是另一个影响低压变频器选型的重要因素,功率需求较小的应用可以选择单相或三相电机,功率需求较大的场合则应选择大功率三相电机并配合专业的变频器。
在选择低压变频器的时候,还需要考虑变频器的功率和电机匹配度,选择合适的变频器以保证任务的完成质量和工作的稳定性。
三、工作温度低压变频器在使用过程中,会因为电路、电器的工作引起一定量的发热,当环境温度较高时,变频器硬件的散热能力可能无法满足需要,从而造成变频器的损坏。
因此,在选择低压变频器时,需考虑到环境温度、电机负载以及变频器硬件本身的散热能力等因素,选择合适的变频器以保证其持久的稳定性。
四、防护等级低压变频器的防护等级是一个非常重要的因素,因为在一些恶劣环境下,如高湿度、高污染等,变频器需要良好的防护等级以避免因外部环境干扰而发生故障。
因此,在选择低压变频器时,需要考虑其防护等级,以确定合适的工作环境范围,避免由于使用不当或环境干扰而导致的电气故障。
总之,低压变频器的选型与应用需要考虑多种因素,从用户的需求、工作环境、负载特性及防护等级等方面综合考虑,选择符合工作要求的变频器,以保证设备稳定运行、提高生产效率。
随着信息化的不断推进,配置低压变频器的规模也将日益扩大,因此低压变频器的选型和应用将成为工业界中不可或缺的一部分。
压缩机系统高压变频器的选型设计和应用分析
![压缩机系统高压变频器的选型设计和应用分析](https://img.taocdn.com/s3/m/b8a0093a5bcfa1c7aa00b52acfc789eb162d9e65.png)
压缩机系统高压变频器的选型设计和应用分析发布时间:2021-04-29T07:58:40.293Z 来源:《福光技术》2021年1期作者:王明蔡培升邵刚涛[导读] 移相变压器容量大的高压变频器具有可靠性高、过载能力大的特点,但价格也相对略高。
长庆工程设计有限公司陕西西安 710018摘要:随着国家对工业生产节能降耗、调节控制的要求越来越高,大功率设备如高压大功率压缩机驱动电机是工业生产中的耗电大户,利用高压变频器可以大幅降低能耗和生产成本。
作为高价值的电气设备,高压变频器和低压变频器有着很大的不同,在工程项目设计选择低压变频器时,一般根据负载的类型、负载电压等级和功率,就能快速选择对应的低压变频器;而对于高压变频器的选型设计就比较复杂,需要考虑较多的因素,所以选择适合现场需求的高压变频器, 在实际应用中显得越来越重要。
关键词:压缩机系统;高压变频器;选型设计和应用一、高压变频器选型设计1.1高压变频器输出电流高压变频器一般按照负载电机电流来选择变频器,高压变频器的额定输出电流大于等于电机电流即可,对于特殊负载可按电机额定电流的 1.25 倍来选择高压变频器,即高压变频器的输出电流大于等于电机电流的 1.25 倍。
不同品牌的高压变频器,相同电流输出的高压变频器有不同的形式,其区别在于其移相变压器的容量不一样,移相变压器容量大的高压变频器具有可靠性高、过载能力大的特点,但价格也相对略高。
1.2高压变频器整流脉冲数高压变频器的一个重要参数是整流脉冲数,一般为 18、24、30、36、48,整流脉冲数越高,对应的功率单元数量也越多,其成本也越高,变频器输出正弦波波形越完美。
但整流脉冲数超过 36 相后,谐波电流幅值降低不显著,所以从成本和使用考虑,整流脉冲数为 36 的高压变频器基本满足使用。
1.3高压变频器散热问题高压变频器在正常工作时,热量来源主要是移相变压器、功率单元、控制系统等,其中作为功率单元主电路电子功率器件和功率柜的散热与通风设计最为重要。
变频器的选型及其运用
![变频器的选型及其运用](https://img.taocdn.com/s3/m/711cdfd3d15abe23482f4da2.png)
变频器的选型及其运用变频器的介绍:变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
我们现在使用的变频器主要采用交—直—交方式(VVVF变频或矢量控制变频),先把工频交流电源通过整流器转换成直流电源,然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。
变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。
整流部分为三相桥式不可控整流器,逆变部分为IGBT三相桥式逆变器,且输出为PWM波形,中间直流环节为滤波、直流储能和缓冲无功功率。
1.变频器选型:变频器选型时要确定以下几点:1) 采用变频的目的;恒压控制或恒流控制等。
2) 变频器的负载类型;如叶片泵或容积泵等,特别注意负载的性能曲线,性能曲线决定了应用时的方式方法。
3) 变频器与负载的匹配问题;2.电压匹配:变频器的额定电压与负载的额定电压相符。
3. 电流匹配:普通的离心泵,变频器的额定电流与电机的额定电流相符。
对于特殊的负载如深水泵等则需要参考电机性能参数,以最大电流确定变频器电流和过载能力。
4.转矩匹配:这种情况在恒转矩负载或有减速装置时有可能发生。
1) 在使用变频器驱动高速电机时,由于高速电机的电抗小,高次谐波增加导致输出电流值增大。
因此用于高速电机的变频器的选型,其容量要稍大于普通电机的选型。
2) 变频器如果要长电缆运行时,此时要采取措施抑制长电缆对地耦合电容的影响,避免变频器出力不足,所以在这样情况下,变频器容量要放大一档或者在变频器的输出端安装输出电抗器。
3) 对于一些特殊的应用场合,如高温,高海拔,此时会引起变频器的降容,变频器容量要放大一挡。
变频器控制原理图设计:1) 首先确认变频器的安装环境;变频器内部是大功率的电子元件,极易受到工作温度的影响,产品一般要求为0~55℃,但为了保证工作安全、可靠,使用时应考虑留有余地,最好控制在40℃以下。
在控制箱中,变频器一般应安装在箱体上部,并严格遵守产品说明书中的安装要求,绝对不允许把发热元件或易发热的元件紧靠变频器的底部安装。
变频器的类型选择和容量选择
![变频器的类型选择和容量选择](https://img.taocdn.com/s3/m/24e76973e55c3b3567ec102de2bd960590c6d993.png)
变频器的类型选择和容量选择
通用变频器的选择包括变频器的类型选择和容量选择两个方面。
①变频器的类型选择。
通用变频器可分为三种类型。
a.一般功能型变频器对于风机、泵类等负载,肯定速度范围内,其转矩按速度的平方变化,低速下负载转矩较小,通常可选择一般功能型的变频器。
b.转矩掌握高性能型变频器对于恒转矩类负载或有较高静态转矩精度要求的传动系统,采纳具有转矩掌握功能的高功能型变频器比较抱负。
缘由是这种变频器低速转矩大,静态机械特性硬度大,不怕负载冲击,具有挖土机特性。
c.矢量掌握高性能型变频器对于要求精度高、动态性能好、响应快的生产机械(如造纸机械、轧钢机等),应采纳矢量掌握高功能型通用变频器。
②变频器的容量选择。
通用变频器的容量以最大适用电动机的功率、额定电流、额定容量来表征。
适用电动机的功率是指以标准的四极电动机为对象;额定电流是指变频器连续运行时,允许输出的电流,它是反映变频器装置负载力量的关键量;额定容量是指在输出电流与输出电压下的三相功率,其中输出电压与驱动电动机的额定电压相全都。
1。
变频器选择与安装
![变频器选择与安装](https://img.taocdn.com/s3/m/c72cf529a88271fe910ef12d2af90242a895ab39.png)
变频器选择与安装随着电气技术的不断发展,变频器作为一种重要的电气控制设备,广泛应用于各行各业。
本文将就变频器选择与安装方面的一些重要事项进行探讨,帮助读者更好地理解和应用这一技术。
一、变频器的选择1. 性能参数在选择变频器时,首先要考虑的是其性能参数。
这包括额定功率、额定电压、额定电流、变频范围、输出频率精度等。
根据实际需求和负载特点,合理选择适合的性能参数,以确保变频器能够正常运行并满足工作要求。
2. 控制方式变频器的控制方式可以分为开环控制和闭环控制两种。
开环控制适用于一些简单的应用场景,而闭环控制则更适合一些精密的控制需求。
在选择变频器时,要根据具体应用场景和控制要求,合理选择相应的控制方式。
3. 通信接口随着工业自动化水平的不断提高,变频器的通信功能变得越来越重要。
通过通信接口,变频器能够与上位机进行数据传输和控制指令交互。
常见的通信接口包括RS485、Modbus、Profibus等,根据实际需求选择合适的通信接口。
二、变频器的安装1. 安装位置变频器的安装位置直接影响其正常工作和寿命。
首先,要选择通风良好的位置,避免过热对变频器的损坏。
其次,要避免变频器与其他电气设备或强磁场干扰源过近,以免影响其正常工作。
2. 电源接线在进行电源接线时,要确保接线正确可靠。
首先,要根据变频器的额定电压和电流选择合适的电源接线。
其次,要注意接线的牢固性和绝缘性,避免电线松动或短路引发安全隐患。
3. 控制信号接线变频器的控制信号接线同样要注意接线的可靠性和正确性。
要确保各个控制信号线与控制设备的连接正确可靠,避免因接线错误导致的控制失效或损坏。
4. 接地连接良好的接地连接对于保证变频器的工作稳定性和安全性至关重要。
在进行接地连接时,要选择合适的导体和接地方式,并确保接地电阻符合规定要求,以降低电气问题带来的影响。
5. 散热处理变频器的散热处理对于保证其正常工作和延长寿命非常重要。
要根据变频器的功率和使用环境,选择合适的散热方式和散热材料,并确保周围环境通风良好,以确保变频器能够有效散热。
变频器选用的方法 变频器常见问题解决方法
![变频器选用的方法 变频器常见问题解决方法](https://img.taocdn.com/s3/m/bccde1f088eb172ded630b1c59eef8c75ebf954f.png)
变频器选用的方法变频器常见问题解决方法变频器是一种常用的电能掌控装置,需要节能的时候选购变频器是必需的,那么有什么选用方法可以让用户选择到适用的变频器呢1、变频器要节电是有确定条件的。
在不影变频器是一种常用的电能掌控装置,需要节能的时候选购变频器是必需的,那么有什么选用方法可以让用户选择到适用的变频器呢1、变频器要节电是有确定条件的。
在不影响使用的条件下,适当更改工况参数后,把不合理运行参数所消耗电能节省下来,就可做到从一般运行变化成经济运行。
2、要节能确定要降低频率,下降值越大,节电越多。
不降低频率,变频器原则上是不能节电的。
3、与电动机负载率有关。
负载率在10%~90%时,节电率较多约8%~10%,负载率低相应节电率高些。
但无功节电率大约40%~50%,是不计电费的。
4、与原来的运行的工况参数值的合理程度有关。
例如,与压力、流量、转速等可调整的量值大小有关,可调整量大,则节电率就高,否则相反。
5、与原来接受的调整方式有关。
接受进口或出口阀门方式来调整运行参数的,很不经济,若改为变频器调速,则经济合理。
使用变频器调速后,比用人工阀门调整运行方法,能多节电达20%~30%。
6、与原来接受的调速方式有关。
例如,原来用滑差电动机调速,因调速效率低,尤其在中、低速时,效率只有50%以下,很不经济,改为变频器调速后,把这部分电能节省下来了。
目前轻工、纺织、造纸、印染、塑料、橡胶等行业中,大多还在使用滑差电动机,故使用变频器来实现节能,技术改造工作是当务之急的事。
7、与电动机工作方式有关。
例如,连续运转、短时运转、间歇运转的节电量是不同的。
8、与电动机开动时间长短有关。
例如,一天开机24h,一年开365天的节电量就大,反之则小。
9、与电动机本身功率大小有关。
同样节电率下,功率大的节电量值大,经济效益就大,哪怕节电率相对小功率电动机低些,但实际收益较大。
10、与本单位生产工艺设各紧要性有关。
首先要选产品电耗大的、产品成本高的、现用的调速方式是不够经济合理的设各加以改造,改用变频器后就能有立竿见影、事半功倍的效果。
变频器的选型和配置策略
![变频器的选型和配置策略](https://img.taocdn.com/s3/m/4814019aa48da0116c175f0e7cd184254b351b2a.png)
变频器的选型和配置策略随着现代工业的发展,变频器在工业生产中扮演着越来越重要的角色。
变频器作为一种电力电子设备,能够调节电机的转速和电压,实现对电机的精准控制。
在选择和配置变频器时,需要考虑多个因素,以确保其在实际应用中能够发挥最佳性能。
本文将介绍变频器的选型和配置策略,帮助读者更好地了解并运用变频器。
一、需求分析在选型和配置变频器之前,首先需要进行详尽的需求分析。
根据不同的应用场景和工作需求,确定以下关键参数:1.1 负载特性:了解负载的功率、转矩以及转速范围等特性,以便选择合适的变频器。
负载类型通常分为恒功率负载、恒转矩负载和恒电流负载。
1.2 工作环境:考虑工作环境的湿度、温度、振动等因素,确保所选变频器能够适应恶劣的工作条件。
1.3 控制要求:确定对电机的控制要求,如启动时间、停机时间、加速度、减速度等。
这些参数将直接影响到变频器的选型。
1.4 经济性:需要综合考虑所选变频器的价格、功率因数、能效等因素,以确保最佳的经济效益。
二、选型策略在进行选型时,可以参考以下几个方面的建议:2.1 适应性:根据负载的特性选择变频器,确保其能够适应负载的全功率范围,避免超载或过载现象的发生。
2.2 控制精度:根据实际应用需求,选择具有较高控制精度的变频器,以确保对电机的精确控制和调节。
2.3 功率因数:选择功率因数较高的变频器,能够提高电网的利用率,降低电能的损耗。
2.4 通信接口:如果需要与其他设备进行通信和集成,可以选择支持多种通信接口的变频器,以便实现系统的联动控制。
2.5 维护保养:考虑变频器的可靠性和维护保养的便捷性,选择品牌口碑好、售后服务完善的厂家和产品。
三、配置策略选型完成后,需要进行合适的配置,以确保变频器在不同工况下都能正常运行。
3.1 额定功率:根据负载的功率确定所选变频器的额定功率,避免功率不匹配导致的性能下降或故障风险。
3.2 输出电压:根据电机的额定电压选择合适的变频器输出电压,确保电机能够正常运转。
变频器的选型方法
![变频器的选型方法](https://img.taocdn.com/s3/m/5da59916b5daa58da0116c175f0e7cd184251891.png)
变频器的选型方法
通用变频器的选择包括变频器的型式选择和容量选择两个方面,其总的原则是首先保证牢靠地满意工艺要求,再尽可能节约资金。
要依据工艺环节、负载的详细要求选择性价比相对较高的品牌和类型及容量。
变频器的选型应满意以下条件:
1)电压等级与驱动电动机相符,变频器的额定电压与负载的额定电压相符。
2)额定电流为所驱动电动机额定电流的1.1~1.5倍,对于特别的负载,如深水泵等则需要参考电动机性能参数,以最大电流确定变频器电流和过载力量。
由于变频器的过载力量没有电动机过载力量强,一旦电动机有过载,损坏的首先是变频器。
假如机械设备选用的电动机功率大于实际机械负载功率,并把机械功率调整到电动机输出功率,此时,变频器的功率选用肯定要等于或大于电动机功率。
个别电动机额定电流值较特别,不在常用标准规格四周,又有的电动机额定电压低,额定电流偏大,此时要求变频器的额定电流必需等于或大于电动机额定电流。
3)依据被驱动设备的负载特性选择变频器的掌握方式。
变频器的选型除一般需留意的事项(如输入电源电压、频率、输出功率、负载特点等)外,还要求与相应的电动机匹配良好,要求在正常运行时,在充分发挥其节能优势的同时,避开其过载运行,并尽量避开被拖动设备的低效工作区,以保证其高效牢靠运行。
在变频器选
型时,对于相同设备配用的变频器规格应尽可能统一,便于备品备件的预备,便于修理管理,选用时还要考虑生产厂家售后服务质量状况。
变频器选型步骤和方法及操作规程
![变频器选型步骤和方法及操作规程](https://img.taocdn.com/s3/m/fce37aa3dc88d0d233d4b14e852458fb770b386e.png)
变频器选型步骤和方法及操作规程变频器选型步骤和方法变频器的选型紧要分为七个步骤:(1)将设备在工作模式、体积和负载类型方面进行确定;(2)将设备在工艺、功能标准和掌控要求方面得以确定;(3)将系统在I/O接口、通信接口、组建模式等方面予以明确;(4)概括全部的性能标准以及要求;(5)依据概括而得出的结论做直接招标或者技术咨询;(6)综合性比较使用寿命、价格、性能以及服务等方面;(7)将变频器的型号、规格、品牌和供应商予以明确。
就传动掌控系统在常规进行运转方面而言,对通用变频器进行明智的选择是至关紧要的,第一,应确定通用变频器进行使用的最后目标,依据生产机械在调速范围、速度响应、类型以及起动转矩、掌控精度等方面的要求上,全面分析变频器驱动负载特征,进而决议在选择通用变频器上选用何种功能构成掌控的系统,接着确定选用较好的掌控形式。
确定下来的通用变频器不但能够迎合生产工艺需要,而且符合于技术经济的标准。
同时,还要全面关注变频器在生产技术标准、功效、谐波、寿命、功率因数和销售服务等方面是否存在问题,同时,通用变频器持续运行,变频器在输出输入接口、通信指标、仿佛于直流制动单元以及电抗器等变频器的附件配套方面也是至关紧要的。
通用变频器的选择包括通用变频器的型式选择和容量选择两个方面,选择应遵奉并服从:第一:其紧要性能可以确保有效的充分工艺的需要第二:性价比应当比较理想。
在进行选择通用变频器类型的时候应当从负载特性动手。
在风机以及泵类等平衡转矩,在速度较低的时候具有较小的负载转矩,一般应选用一般或者专用功能型的通用变频器。
而恒转矩类负载或者静态转速精度要求过高的机械在选择上应当具有转矩掌控性能的高功能型的通用变频器,此通用变频器转矩速度较低、较硬的静态机械特性,负载冲击不会为其带来影响,有挖土机的性能。
为能够进行调速比较大下进行恒转矩调速,一般要将通用变频器体积予以加大。
而较高的精度要求、较好的动态性能、较快的速度响应的生产机械,比如注塑机、造纸机械或者轧钢机等,要选择直接进行转矩掌控或者矢量掌控型的通用变频器。
低压变频器的选型与应用
![低压变频器的选型与应用](https://img.taocdn.com/s3/m/0d8a0d73ef06eff9aef8941ea76e58fafab045c1.png)
低压变频器的选型与应用一、低压变频器的概念低压变频器是一种用于调节电动机转速的电子设备,通过改变电源频率来调节电动机的转速,从而实现对电机的速度精确控制。
在工业生产中,低压变频器广泛应用于各种电动机控制系统,包括水泵、风机、压缩机等。
低压变频器具有节能、精度高、响应快等优点,能够有效提高设备的运行效率,降低能耗,是现代工业控制系统中不可或缺的重要设备之一。
1. 了解负载特性在选择低压变频器时,首先需要了解所控制的电动机及负载的特性。
不同种类的负载对于变频器的要求不同,例如水泵、风机等轻载设备对于变频器的性能要求较低,而压缩机等重载设备则需要变频器具备更强的承载能力。
在选型时需要结合实际负载特性进行综合考虑。
2. 确定控制精度在工业控制中,对于电动机的控制精度要求也会影响到低压变频器的选择。
一般而言,控制精度要求高的场合需要选用性能更加稳定、精度更高的低压变频器,以确保系统的运行稳定性和精度要求。
3. 考虑环境条件工业生产现场的环境条件对于低压变频器的选择也有一定影响,例如温度、湿度、震动等因素都将影响变频器的运行稳定性和寿命。
在选型时需考虑实际的环境条件,选择耐高温、抗湿度、抗震动能力较强的低压变频器。
4. 选择供应商选择供应商也是选型的关键环节,一般而言,正规的供应商会提供质量可靠、性能稳定的低压变频器产品,而且在后期的售后服务、技术支持等方面也会更加有保障。
在选型过程中,合理的选择供应商也是至关重要的。
2. 交通运输在交通运输领域,低压变频器也得到了广泛应用。
如高速列车、城市轨道交通等领域,低压变频器能够通过调整牵引电机的转速,实现列车的平稳加速和制动,提高了运行的安全性和舒适性。
3. 化工领域在化工生产过程中,需要对各种离心泵、鼓风机、混合器等设备进行调速控制,以满足生产工艺的需要。
低压变频器能够精确控制这些设备的转速,使其在生产过程中能够更好地适应工艺要求,提高产品质量和生产效率。
4. 风电领域风电场中的风机调速系统是低压变频器的重要应用领域。
变频器选型原则和注意事项
![变频器选型原则和注意事项](https://img.taocdn.com/s3/m/25303acd852458fb760b5662.png)
6、变频器若要长电缆运行时,此时应该采取措施 抑制长电缆对地耦合电容的影响,避免变频器出 力不够。所以变频器应放大一档选择或在变频器 的输出端安装输出电抗器。
7、当变频器用于控制并联的几台电机时,一定要 考虑变频器到电动机的电缆的长度总和在变频器 的容许范围内。如果超过规定值,要放大一档或 两档来选择变频器。另外在此种情况下,变频器 的控制方式只能为V/F控制方式,并且变频器无 法保护电动机的过流、过载保护,此时需在每台 电动机上加熔断器来实现保护。
11、对于压缩机、振动机等转矩波动大的负载和油 压泵等有峰值负载情况下,如果按照电动机的额 定电流或功率值选择变频器的话,有可能发生因 峰值电流使过电流保护动作现象。因此,应了解 工频运行情况,选择比其最大电流更大的额定输 出电流的变频器。变频器驱动潜水泵电动机时, 因为潜水泵电动机的额定电流比通常电动机的额 定电流大,所以选择变频器时,其额定电流要大 于潜水泵电动机的额定电流。
2恒功率负载
机床主轴和轧机、造纸机、塑料薄膜生产线中的卷取机、 开卷机等要求的转矩,大体与转速成反比,这就是所谓的 恒功率负载。负载的恒功率性质应该是就一定的速度变化 范围而言的。当速度很低时,受机械强度的限制,TL 不 可能无限增大,在低速下转变为恒转矩性质。负载的恒功 率区和恒转矩区对传动方案的选择有很大的影响。电动机 在恒磁通调速时,最大允许输出转矩不变,属于恒转矩调 速;而在弱磁调速时,最大允许输出转矩与速度成反比, 属于恒功率调速。如果电动机的恒转矩和恒功率调速的范 围与负载的恒转矩和恒功率范围相一致时,即所谓“匹配” 的情况下,电动机的容量和变频器的容量均最小。
2、起重机类负载:这类负载特点是启动时冲击很大, 要求变频器有一定余量。同时,重物下放时,会 有能量回馈,要使用制动单元或采用共用母线方 式。
变频器的选型指南
![变频器的选型指南](https://img.taocdn.com/s3/m/857fda3c26284b73f242336c1eb91a37f11132c9.png)
变频器的选型指南1.确定电机类型和额定功率:首先需要确定要控制的电机类型和额定功率。
不同类型的电机的控制特性和参数有所区别,如异步电机和同步电机的起动特性、转速调节范围等。
额定功率决定了变频器的输出能力,一般应选择略高于电机额定功率的变频器。
2.确定负载特性:了解负载特性对于选型非常重要。
负载类型可以分为常规负载、重载、恶劣负载等,通过了解负载特性可以确定变频器的额定容量和适用性能。
对于重载或恶劣负载,一般应选择具有较高的过载能力和启动扭矩的变频器。
3.确定运行环境条件:运行环境对于变频器的选型也具有一定影响。
主要包括温度、湿度、海拔高度等因素。
高温环境会使得变频器散热不良,降低负载能力;高湿度环境可能引起电气部件受潮,影响变频器工作可靠性。
在选型时应根据实际情况选择具有适应性能的变频器。
4.确定输入电源和输出电压等级:变频器的输入电源和输出电压等级与实际应用有关。
在选型时应确保变频器的输入电源与供电条件相符,并选择与电机匹配的输出电压等级,以充分发挥电机的运行性能。
5.了解变频器的控制方式:变频器的控制方式有开环控制和闭环控制两种。
开环控制适用于一些简单应用场合,闭环控制则可以实现对电机转速、电流等更加精确的控制。
在选型时应根据实际需求选择相应的控制方式。
6.确定通信接口和功能需求:一些高级变频器具有通信接口,可与上位机进行数据交互和监控。
此外,还有一些特殊功能可选,如多段速度控制、定时启停等。
根据实际需求选择具备相应通信接口和功能的变频器。
7.考虑品牌和售后服务:在选型过程中,品牌和售后服务也是需要考虑的因素。
选择知名品牌的产品,可以保证质量和可靠性。
同时,了解品牌的售后服务体系可以确保之后的维修和技术支持。
总之,变频器的选型需要综合考虑电机类型、额定功率、负载特性、运行环境、输入输出电压等因素。
根据实际需求选择适应性能、控制方式和功能的变频器,以确保电机的运行稳定性和性能优化。
在选型过程中应注意品牌和售后服务,以保证产品的质量和可靠性。
变频器的系列、型号如何选择?
![变频器的系列、型号如何选择?](https://img.taocdn.com/s3/m/5de973f90875f46527d3240c844769eae009a3c3.png)
变频器的系列、型号如何选择?变频器的系列、型号如果选择?答:变频器系列⼀般指⼀种品牌变频器中的分类。
变频器种类繁多,⼤体上可以按照以下⼏种⽅式进⾏分类。
■按照供电电压等级分类→它分为低压变频器(单相220V、三相 380V) 、中压变频器 (660V 1140V ) 和⾼压变频器 ( 3KV、6KV、10KV )。
■变频器按其功能分为→恒转矩(恒功率)型变频器、平⽅转矩⽔泵节能型变频器、简易型变频器、迷你型变频调速器、通⽤型变频器、专⽤型变频器、⾼频电主轴变频器、电梯专⽤变频器、直流输⼊型矿⼭电⼒机车⽤变频器、防爆变频器等。
■按照直流电源的性质分为→电流型变频器和电压型变频器。
■变频器按输出电压调节⽅式分为 M 输出电压调节⽅式变频器和 PWM 输出电压调节⽅式变频器。
■变频器按控制⽅式分为 U/f 控制⽅式,⼜称为正弦脉冲宽调制(SPWM)控制⽅式和转差频率控制⽅式两种。
■变频器按其输出功率⼤⼩分为⼩功率变频器、中功率变频器和⼤功率变频器。
♥变频器选择的要点■①变频器按⽤途分,⼤致可分为三类:通⽤型变频器、⾼性能变频器和专⽤变频器。
专⽤变频器是针对某种类型的机械⽽设计的变频器,如风机、泵类⽤变频器等。
⽤户应根据⽣产机械的具体情况进⾏选择(见下表所⽰)。
接上图表所⽰。
■②采⽤变频器,有以调速为主要⽬的的,也有以节能为主要⽬的的,应看负载性质及⽤途等⽽定。
a.以调速为⽬的:设备的调速范围是由⽣产⼯艺要求所决定的。
选择变频器的关键是,在负荷最低速度的情况下变频器能有⾜够的电流输出能⼒。
必须指出,是否能满⾜调速范围和最低速度运⾏条件下的转矩要求,不但取决于变频器的性能,也取决于传动电动机在最低频率下的机械特性。
如果电动机制造⼚能准确提供调速电动机的转矩→速度特性曲线和相关数据,就能据此选择⼀个合适的接近理想的变频器。
变频器对电动机的输出转矩会有影响。
只有在额定频率(如50Hz)下,电动机才有可能达到额定输出转矩。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
变频器的选型和使用欧阳光明(2021.03.07)作者:佚名发布日期:2008-5-30 17:33:09 (阅1624次)所属频道: 继电保护关键词: 变频变频器通用变频器的选择包括通用变频器的型式选择和容量选择两个方面,选择的原则是:首先其功能特性能保证可靠地事项工艺要求,其次是获得较好的性能价格比。
通用变频器类型的选择要根据负载特性进行。
对于风机、泵类等平方转矩,低速下负载转矩较小,通常可选择专用或普通功能型通用变频器。
对于恒转矩类负载或有较高静态转速精度要求的机械应选用具有转矩控制功能的高功能型通用变频器,这种通用变频器低速转矩、静态机械特性硬度大,不怕负载冲击,具有挖土机特性。
为了实现大调速比的恒转矩调速,常采用加大通用变频器容量的办法。
对于要求精度高、动态性能好、速度响应快的生产机械(如造纸机械、注塑机、轧钢机等),应采用矢量控制或直接转矩控制型通用变频器。
1、电机的规格指标参数变频器在使用过程中带动的是电机,所以,变频器的选型可以从电机的角度来选择型号、规格。
那首先,我们就必须先了解电机的各项规格指标参数。
每台电机都有它自己出厂的铭牌,从铭牌上,我们不难找到电机的各项参数。
这些参数中,我们需要了解的主要参数有:电机的额定电压、额定电流、额定频率、额定转速等。
电机的额定电压:电机的额定电压一般有110V、220V、380V、690V、1140V、6kV等。
我公司现生产的变频器电压等级有:220V、380V、690V、1140V。
如有其它非标准的电压等级,请及时咨询生产厂家或各地办事处及经销商。
电机的额定电流:电机的额定电流根据电机的功率不同而不同。
选择变频器时,变频器的额定电流应大于或等于电机的额定电流,特殊情况应将变频器功率档次放大一档。
电机的额定频率:普通电机的额定频率一般是50~60Hz,高速电机有1000~3000Hz等。
CH_100系列可满足0~600Hz电机的需要,如需更高频率,请选用CH_150系列变频器。
电机的额定转速:电机有分为2极、4极、6极、8极等,极数越高,转速越低,同功率电流也越大。
我们一般用的电机的额定转速是1500rpm对应4极电机。
变频器也是根据4极电机来设计的。
2极对应3000rpm、6极对应960rpm、8极对应720rpm左右。
2、温度和湿度温度对变频器的影响:变频器的使用环境温度一般适用在-10℃~40℃,湿度在低于90的环境工作中。
环境温度若高于40℃时候,每升高1℃,变频器应降额5使用。
环境温度每升10℃,则变频器寿命减半,所以周围环境温度及变频器散热的问题一定要解决好。
安装地点的环境温度与输出电流对比图请尽量将变频器安装在远离发热源的地方。
湿度对变频器的影响:空气的相对湿度≤95,无结露。
湿度太高且湿度变化较大时,变频器内部易出现结露现象,其绝缘性能就会大大降低,甚至可能引发短路事故。
必要时,必须在箱中增加干燥剂和加热器。
(1)海拔高度变频器安装在海拔高度1000m以下可以输出额定功率。
海拔高度超过1000m,其输出功率会下降。
具体降额的幅度如下图所示:安装地点的海拔高度与输出电流对比图(2)防护等级变频器的防护等级一般都是IP20(CHV110的防护等级为IP54),若使用现场的环境超出这个防护等级,请将变频器安装在电气控制柜内或安装在其它环境比较好的地方,以保证变频器的安全正常运行。
若变频器的使用现场附近有金属屑、腐蚀性气体、水、高温物体等影响变频器正常使用的东西,请将变频器远离这些地方安装,若连接线过长(超过50米),请安装输入、输出电抗器。
附:IP防护等级的意义IP(INTERNATIONALPROTECTION)防护等级系统是由IEC (INTERNATIONALELECTROTECHNICALCOMMISSION)所起草。
将电器依其防尘防湿气之特性加以分级。
这里所指的外物含工具,人的手指等均不可接触到电器内之带电部分,以免触电。
IP防护等级是由两个数字所组成,第1个数字表示电器离尘、防止外物侵入的等级,即对外来固体物体的防护;第2个数字表示电器防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高,也即对水的防护。
两个标示数字所表示的防护等级见下表。
2、变频器容量的选择按4极电机计算,一般情况下,我们选择变频器的功率一般都会选择和电机的功率一样,在有些特殊情况下,我们也会选择变频器的功率大于电机的额定功率,以保证变频器带动电机能够正常运行。
并列电机和多台电机用一台v/f控制变频器同时运行时(要求起停一致),按电机额定电流总和的1.1倍以上确定变频器额定电流,选定变频器容量。
电机的起动/加速特性受到变频器额定过载电流的限制,和一般工频电源比,力矩特性值变小。
需要大起动力矩时,要选大一级的变频器,或者把电机和变频器容量都提高。
下表中,简单的描述了负载特性等与性能方面的联系,阐述了变频器容量选择的要点,供大家参考。
3、传动系统对电机的要求及影响(1)用于标准电机时变频器驱动标准电机时,和工频电源比较,损耗将有所增加,低速耐冷却时效果变差,电机温升将增加。
因此低速时应降低电机的负载力矩。
电机高速运行时(60Hz以上)电动势平衡及轴承特性等改变,请及时咨询。
(2)用于特殊电机时●变级电机:因额定电流和标准电机不同,要确认电机的最大电流后在选用变频器。
级数的切换务必在电机停车后进行。
●水中电机:额定电流比标准电机大,在变频器容量选择时应注意。
另外电机和变频器之间配线距离较长时,会造成电机力矩下降,要配足够粗的电缆,并需要加交流输出电抗器。
●耐压防爆电机:驱动耐压防爆电机时,电机和变频器配套后的防爆检查是必要的。
变频器本身是非防爆结构,所以要放在安全地方。
●减速机电机:润滑方式和厂家不同,连续使用的速度范围也不同。
特别是油润滑时,低速范围连续运转时有烧毁危险。
另外超过60Hz 的高速时,请和电机厂家商量。
●同步电机:起动电流和额定电流比标准电机大,用变频器时请咨询。
多台控制时,数台同步电机逐步投入时有非同步现象发生。
●单相电机:单相电机不适用变频器调速,电容起动方式时,电容受到了高频电流冲击,有损坏可能,分相起动方式和反接起动方式时,内部的离心开关不会动作,会烧毁起动线圈,请尽量改用三相电机。
●振动机:振动机是在通用电机轴端加装不平衡块的电机。
变频器容量选择时,全负载电流要确认,保证在变频器额定电流以内。
●动力传递机构(减速机、皮带、链条):使用油润滑方式等传动系统时,低速运转会是润滑条件变坏。
另外若超过60Hz的高速运转,会产生传动机构的噪音、寿命、离心力造成的强度问题。
4、安装及使用环境变频器在安装时,必须避免油雾、棉纱、尘埃等有浮游物的恶劣环境,安装在清洁场所,或者安装在浮游物无法入侵的“全封闭形控制柜内。
安装在控制柜里时,要考虑变频器允许环境温度,采用冷却措施并决定合适的柜尺寸。
和大容量电源变压器(600kV A以上)连接以及有切换调功电容器时,电源输入侧会有很大峰值电流,将损坏逆变器部分,因此变频器输入侧务必设置交流电抗器。
这样也有改善电源侧功率因素效果。
另外,同一电源上有直流机等可控硅整流器连接时,无论电源侧条件如何,都应安装交流电抗器。
变频器发生异常时保护功能失效,会停止输出,但不会急停电机。
必要时,要设置紧急停止机构,如机械停止机构(抱闸等),保持机构。
不要把变频器安装在如木材等可燃性材料上。
5、频率设定CHV100/CHE100/CHF100/CHV160/CHV110系列频率设定值最大值可达600Hz,CHV150/CHE150可达1500Hz至3000Hz,如果设定错误会有危险。
请利用频率上限设定功能,设定上限频率。
工厂出厂时最大输出频率为50Hz(欧洲标准),CHV150/CHE150出厂时最大输出频率为1000Hz。
直流制动电流及动作时间设定过大,会成为电机发热原因。
电机的加减速时间由电机转矩、负载转矩和负载惯性(GD2)决定,当电压控制器起作用时,可使加减速时间增加。
想缩短加速时间时,应提高电机及变频的容量;想缩短减速时间时,应增加制动功能(包括能耗制动、直流制动和能量回馈制动)。
6、注意事项将电源接到变频器输出端子上,会损坏变频器。
通电前请检查接线错误和程序。
进线侧安装接触器时,不要频繁地开闭接触器,否则容易造成变频器的故障。
即使在变频器电源切断后,内部仍有部分未放完的电。
检查时要等到操作器及指示灯灭了之后再进行。
7、变频器周边器件的选择变频器周边器件主要包括线缆、接触器、空开、电抗器、滤波器、制动电阻等。
变频器周边器件的选择是否正确、合适,也直接影响着变频器的正常使用和变频器的使用寿命,所以我们在选择了变频器后,也必须正确的选择它的周边器件。
下面我们就变频器周边设备选择的注意事项做简要的说明。
(1)进线断路器的设置和选择在变频器电源侧,为保护原边配线,请设置用配线用断路器。
断路器的选择取决于电源侧的功率因素(随电源电压、输出频率、负载而变化)。
其动作特性受高频电流影响而变化,有必要选择大容量的。
(2)进线接触器变频器没有进线接触器可以使用。
进线接触器可进行停止操作,但这时变频器的制动功能将不能使用。
(3)电机侧接触器变频器和电机间若设置接触器,原则上禁止在运行中切换。
变频器运行中接入时,会有大冲击电流,因此变频器过电流保护动作。
为了和电网切换而设置接触器时,务必在变频器停止输出后进行切换,并合适地使用速度搜寻功能。
(4)热继电器的设置为防止电机过热,变频器有电子热保护功能。
但一台变频器驱动多台电机及多级电机时,请在变频器和电机间设置热继电器。
热继电器在50Hz设定为电机铭牌的1倍,60Hz时设定为1.1倍。
(5)功率因数的改善改善功率因数,可在变频器进线中插入交流电抗器或在直流回路中加直流电抗器。
变频器输出侧接改善功率因数的电容滤波时,有因变频器输出的高频电流造成破损和过热的危险,另外会使变频器过电流,造成电流保护发生,请不要接电容滤波器。
(6)关于电波干扰变频器的输出(主回路)中有高频成分,对变频器附近使用的通信器械(如AM收音机)会产生干扰。
此时可以安装滤波器,减少干扰。
另外,还可将变频器和电机及电源配线套上金属管接地,也是有效的。
(7)功率电缆的线径和配线距离变频器和电机间配线距离较长时(特别是低频输出时),由于电缆压降会引起电机转矩下降;应用充分粗的电缆配线;操作器装在别处时,请使用专用的连接电缆;远程操作时,模拟量、控制线和变频器间的距离应控制在50米以内;控制信号妥善屏蔽接地。
下面我们对相关设备的选定,输入、输出、直流电抗器的选型,线材、断路器和接触器的选型,做了个简单的说明,供大家参考,见下表。
相关设备选定表输入、输出、直流电抗器的选择(三相380V系列)变频器输入输出连线、断路器和接触器的选型。
