钢筋焊接搭接间距
钢筋搭接规范要求
钢筋搭接规范要求钢筋搭接是指在钢筋混凝土结构中，为了满足构件的强度要求和工程的安全要求，在构件连接部位采取适当的方式将钢筋进行搭接，以增加钢筋的延性和强度。
钢筋搭接规范要求是指在钢筋搭接过程中，所应满足的相关规范和要求。
以下是关于钢筋搭接规范要求的详细介绍：1.搭接长度要求：搭接长度是指钢筋搭接部分的长度。
根据相关规范的要求，搭接长度一般取决于构件的受力情况、钢筋的直径和混凝土的强度等因素。
一般情况下，搭接长度一般为钢筋直径的40倍以上。
当钢筋直径大于25mm时，搭接长度一般为钢筋直径的30倍以上。
2.搭接形式要求：常见的钢筋搭接形式主要有搭接接头、对接接头和焊接接头。
根据相关规范的要求，搭接接头应该具备良好的力学性能和连接性能。
对接接头应保证端面的垂直度和几何尺寸的一致性。
焊接接头应符合焊接工艺要求，焊缝应均匀、牢固，无裂缝、气孔和烧穿等缺陷。
3.钢筋搭接的间距要求：钢筋搭接的间距主要指两个相邻搭接钢筋之间的最小距离。
根据相关规范的要求，钢筋搭接的间距一般为钢筋直径的4倍以上，当钢筋直径大于25mm时，搭接间距一般为钢筋直径的2.5倍以上。
4.搭接钢筋的数量要求：根据相关规范的要求，搭接钢筋的数量应根据结构的受力状况和设计要求来确定，从而保证构件的受力平衡和安全性。
一般情况下，搭接钢筋的数量至少应满足构件的最小配筋率要求。
5.搭接钢筋的位置要求：钢筋搭接的位置要求主要是指在构件的受力部位，搭接钢筋应尽量靠近外边缘，以增加搭接钢筋与混凝土的粘结面积，提高搭接钢筋的延性和强度。
6.搭接钢筋的处理要求：在进行钢筋搭接时，对于钢筋的处理要求是指在搭接接头的加工和制作过程中，应保证钢筋无氧化、锈蚀和油污等缺陷，确保搭接接头的质量和可靠性。
以上是关于钢筋搭接规范要求的部分内容，主要包括搭接长度要求、搭接形式要求、搭接钢筋的间距要求、搭接钢筋的数量要求、搭接钢筋的位置要求和搭接钢筋的处理要求等方面。
根据具体的结构和设计要求，还有一些其他的规范和要求需要遵循。
32钢筋焊接搭接要求
32钢筋焊接搭接要求在建筑工程中，钢筋焊接搭接是一项至关重要的技术环节，其质量直接关系到建筑结构的安全性与稳定性。
针对直径为32mm的钢筋焊接搭接，本文将从基本要求、焊接方法、搭接长度、质量控制等方面进行详细阐述，以期为相关从业人员提供有益的参考。
一、基本要求1. 钢筋材质：在进行焊接搭接前，应确保所使用的钢筋材质符合国家标准，具有良好的可焊性。
同时，钢筋表面应无锈蚀、油污等杂质，以免影响焊接质量。
2. 焊接工艺：根据工程实际情况，选择合适的焊接工艺，如闪光对焊、电弧焊等。
确保焊接设备性能稳定，操作人员具备相应的专业技能和资质。
3. 搭接形式：32钢筋焊接搭接一般采用双面焊缝，以提高焊接接头的承载能力和变形能力。
在特殊情况下，如施工条件受限，也可采用单面焊缝，但需适当增加焊缝长度和焊接质量控制措施。
二、焊接方法1. 闪光对焊：闪光对焊是一种常用的钢筋焊接方法，适用于直径较大的钢筋。
在焊接过程中，将两根钢筋以对接形式放置，接触点的金属被电阻热熔化，产生强烈的飞溅和闪光，迅速施加顶锻力完成焊接。
闪光对焊具有焊接速度快、质量稳定等优点，但对设备要求较高。
2. 电弧焊：电弧焊是一种利用电弧热进行焊接的方法，适用于各种直径的钢筋。
在焊接过程中，以焊条为一极，钢筋为另一极，利用产生的电弧热将焊条和钢筋熔化，形成焊缝。
电弧焊具有设备简单、操作灵活等优点，但对操作人员技能要求较高。
三、搭接长度钢筋焊接搭接的长度是影响焊接接头性能的重要因素。
根据国家标准和工程实践经验，32钢筋焊接搭接的长度一般不应小于钢筋直径的5倍，即160mm。
同时，为确保焊接接头的承载能力和变形能力，建议在实际施工中适当增加搭接长度，以提高焊接接头的安全储备。
四、质量控制1. 焊接前检查：在焊接前，应对钢筋的材质、直径、表面质量等进行检查，确保符合焊接要求。
同时，对焊接设备进行检查和调试，确保设备性能稳定。
2. 焊接过程控制：在焊接过程中，操作人员应严格按照焊接工艺要求进行操作，确保焊接参数稳定、焊缝饱满、无气孔、夹渣等缺陷。
钢筋搭接长度与验收规范标准
钢筋搭接长度规X钢筋连接有四种常用的连接方法：绑轧连接、焊接连接、冷压连接和螺旋连接。
除个别情况（如不准出现明火）应尽量采用焊接连接，以保证质量、提高连接效率和节约钢材。
钢筋焊接分为压焊和熔焊两种形式。
压焊包括闪光对焊、电阻点焊和气压焊；熔焊包括电弧焊和电渣压力焊。
此外，钢筋与预埋件T形接头的焊接应采用埋弧压力焊等。
电弧焊系利用弧焊机使焊条与焊件之间产生高温电弧（焊条与焊件间的空气介质中出现强烈持久的放电现象叫电弧），使焊条和电弧燃烧X围内的焊件金属熔化，熔化的金属凝固后，便形成焊缝或焊接接头。
电弧焊应用X围广，如钢筋的接长、钢筋骨架的焊接、钢筋与钢板的焊接、装配式结构接头的焊接及其他各种钢结构的焊接等。
钢筋的搭接长度一般是指钢筋绑扎连接的搭接长度，也有是不严格的指钢筋焊接的焊缝长度。
这里摘录一些绑扎连接的规定供你参考。
纵向的受拉钢筋最小搭接长度：C15C20～C25C20C35≥\~C40光园钢筋HPB（I）级45d35d30d25d带肋钢筋HRB（II）级55d45d35d30dRRB400（III）级HRB400（III）级55d40d35d35d钢筋验收规X一般项目钢筋验收规X受力钢筋的弯钩和弯折应符合下列规定：1HPB235级钢筋未端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍;2当设计要求钢筋末端需作135°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求;3钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。
检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。
检验方法：钢尺检查。
5.3.2除焊接封闭式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求;当设计无具体要求时，应符合下列规定：1箍筋弯钩的弯弧内直径除应满足本规X第5.3.1条的规定外，尚应不小于受力钢筋直径;2箍筋弯钩的弯折角度：对一般结构，不应小于90°;对有抗震等要求的结构，应为135°;3箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍;对有抗震等要求的结构，不应小于箍筋直径的10倍。
钢筋焊接搭接长度规范
钢筋焊接搭接长度规范钢筋焊接搭接长度是指钢筋焊接的接头长度。
在建筑工程中，钢筋焊接搭接是非常常见的钢筋连接方式，它主要用于连接钢筋的延伸部分，以增强钢筋的连接强度和稳定性。
钢筋焊接搭接长度规范主要参考国家标准《建筑钢筋焊接规范》（GB 50017-2003）以及专业技术标准，以确保焊接接头的质量和安全性。
首先，钢筋焊接搭接长度的确定要满足以下几个基本原则：1. 焊接搭接长度应保证焊缝在外力作用下能够充分发挥其强度，能够充分传递拉力或压力到焊接接头。
2. 焊接搭接长度应满足尺寸规范，能够容纳钢筋的伸长和收缩，以避免应力集中和裂缝的产生。
3. 焊接搭接长度应根据焊接材料的性能和钢筋的种类来确定，以确保焊接接头具有足够的强度和可靠性。
根据国家标准《建筑钢筋焊接规范》（GB 50017-2003）的规定，钢筋焊接搭接长度的计算公式如下：L = η*t其中，L表示焊接搭接长度，单位为毫米；η为折减系数，用于考虑焊接接头的强度损失因素，具体数值在标准中有详细规定；t为钢筋的特性尺寸，即钢筋的直径或截面尺寸。
根据这个公式计算出的焊接搭接长度应该是实际焊接长度的最小值，且不能小于一定数值。
具体数值的确定需要根据具体的工程要求和焊接材料的性能来确定。
此外，在具体施工中还需要注意以下几点：1. 焊接搭接长度应该平整、整齐、牢固，焊接接头应不存在开裂、掉渣等缺陷。
2. 焊接接头的两端应保留足够的余量，以方便进行后续焊接和连接。
3. 焊接搭接长度应根据设计要求和施工实际情况进行合理调整，以确保钢筋连接的质量和可靠性。
总之，钢筋焊接搭接长度的规范对于建筑工程的安全和质量具有重要意义。
在施工过程中，必须严格按照相关规范进行操作，确保焊接接头的质量和可靠性，以提高建筑结构的整体强度和稳定性。

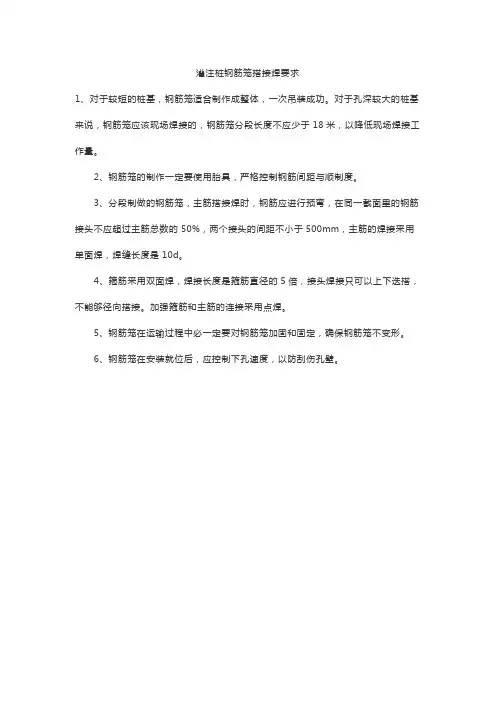

灌注桩钢筋笼搭接焊要求
灌注桩钢筋笼搭接焊要求
1、对于较短的桩基，钢筋笼适合制作成整体，一次吊装成功。
对于孔深较大的桩基来说，钢筋笼应该现场焊接的，钢筋笼分段长度不应少于18米，以降低现场焊接工作量。
2、钢筋笼的制作一定要使用胎具，严格控制钢筋间距与顺制度。
3、分段制做的钢筋笼，主筋搭接焊时，钢筋应进行预弯，在同一截面里的钢筋接头不应超过主筋总数的50%，两个接头的间距不小于500mm，主筋的焊接采用单面焊，焊缝长度是10d。
4、箍筋采用双面焊，焊接长度是箍筋直径的5倍，接头焊接只可以上下迭搭，不能够径向搭接。
加强箍筋和主筋的连接采用点焊。
5、钢筋笼在运输过程中必一定要对钢筋笼加固和固定，确保钢筋笼不变形。
6、钢筋笼在安装就位后，应控制下孔速度，以防刮伤孔壁。
钢筋接头间距
钢筋接头间距一、钢筋接头间距是指在钢筋混凝土结构中，相邻两根钢筋接头之间的距离。
这个距离的大小会影响到结构的受力性能和耐久性。
在国家标准《混凝土结构工程施工质量验收规范》（GB 50204-2015）中，对钢筋接头的间距有明确的规定：1. 同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。
绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于 25mm。
2. 同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：（1）对梁类、板类及墙类构件，不宜大于 25%；（2）对柱类构件，不宜大于 50%；（3）当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于 50%；对其他构件，可根据实际情况放宽。
此外，不同的结构形式和受力情况也会对钢筋接头间距有不同的要求。
因此，在进行钢筋混凝土结构设计和施工时，应根据具体情况进行计算和控制。
二、钢筋接头的位置应该根据结构的受力情况和构造要求来布置。
一般来说，钢筋接头应该布置在受力较小的部位，避免布置在受力较大的部位，以保证结构的安全和稳定。
此外，钢筋接头的位置还应该考虑到施工的方便性和经济性。
例如，在梁、柱等部位，钢筋接头应该布置在梁、柱的中部，以便于施工。
在墙、板等部位，钢筋接头应该布置在墙、板的边缘，以便于施工和保证结构的稳定性。
在进行钢筋接头位置的布置时，应该遵守国家相关规范和标准的要求，并结合工程实际情况进行综合考虑。
三、在建筑工程中，钢筋接头的连接方式主要有绑扎搭接、机械连接和焊接三种。
不同的连接方式适用于不同的情况，具体如下：1、绑扎搭接：是指将两根钢筋通过绑扎的方式连接在一起。
这种连接方式适用于直径较小的钢筋，一般用于楼板、梁、柱等部位的钢筋连接。
2、机械连接：是指将两根钢筋通过机械连接件连接在一起。
这种连接方式适用于直径较大的钢筋，一般用于基础、柱、梁等部位的钢筋连接。
3、焊接：是指将两根钢筋通过高温熔化的方式连接在一起。
钢筋连接方法技术规范要求
钢筋连接方法技术规范要求1、钢筋接头（1）钢筋接头1）钢筋连接：①竖向钢筋：当d<16mm寸，采用绑扎搭接，当16mn^ d<20mm寸，采用电渣压力焊连接，当d>20mm寸，采用机械连接。
②框架梁板筋：当d<16mm采用绑扎搭接，当d>20mm寸，采用机械连2）钢筋接头要求：受力钢筋接头的位置应相应错开，当采用非焊接的搭接接头寸，从任一接头中心至 1.3 倍搭接长度的区段范围内，或当采用焊接接头寸，从任一接头中心至长度为钢筋直径35d且不小于500mm勺段范围内。
有接头的受力钢筋截面面积占受力钢筋总截面的允许的百分率应符合：绑扎骨架和绑扎网中钢筋的搭接接头：受拉区25%，受压区50% 受力钢筋的焊接接头：受拉区50%，受压区不限制受力钢筋的机械连接头：受拉区50%，受压区不限制（2）钢筋的锚固长度、搭接长度应符合结构施工总说明的要求。
2、电渣压力焊施工（1）钢筋端头制备：1）钢筋安装之前，焊接部位和电极钳口接触的（约150mm区段内）钢筋表面上的锈班、油污、杂物等，应清除干净，钢筋端部若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。
选择焊接参数：钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电寸间。
不同直径钢筋焊接寸，按较小直径钢筋选择参数，焊接通电寸间延长约10%。
2）安装焊接夹具和钢筋：夹具的下钳口应夹紧于下钢筋端部的适当位置，一般为1/2焊剂罐高度偏下5〜10mm以确保焊接处的焊剂有足够的淹埋深度。
上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。
钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。
3）安放引弧用的铁丝球（也可省去），安放焊剂罐、填装焊剂。
4）试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数。
合格后，方可正式生产。
焊接接头距离
钢筋直螺纹接头错开距离规范：钢筋接头搭接部分长度应不小于钢筋直径的35倍。
例如：2根直径20mm的钢筋焊接，则焊接应为搭接，且搭接部分长度不小于20×35=700mm。
1.规范规定：结构构件中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按35d计算（d为被连接钢筋中的较大直接）2.具体可以参照《钢筋机械连接通用技术规程JGJ107-2003》结构构件中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按35d 计算（d为被连接钢筋中的较大直接）具体可以参照《钢筋机械连接通用技术规程JGJ107-2003》混凝土结构工程施工质量验收规范（GB50204—2002）原文：第 5.4.5条当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。
纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d(d为纵向受力钢筋的较大直径)且不小于500mm，凡接头中点位于该连接区段长度内的接头均属于同一连接区段。
同一连接区段内，纵向受力钢筋机械连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。
同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定:1在受拉区不宜大于50%；2接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50%；3直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于50%。
第5.4.6条同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。
绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。
钢筋搭接长度规范-搭接规范
之巴公井开创作钢筋连接有四种经常使用的连接方法：绑轧连接、焊接连接、冷压连接和螺旋连接.除个别情况（如禁绝呈现明火）应尽量采纳焊接连接, 以保证质量、提高效率和节约钢材.钢筋焊接分为压焊和熔焊两种形式.压焊包括闪光对焊、电阻点焊和气压焊；熔焊包括电弧焊和电渣压力焊.另外, 钢筋与预埋件T形接头的焊接应采纳埋弧压力焊等.电弧焊系利用弧焊机使焊条与焊件之间发生高温电弧（焊条与焊件间的空气介质中呈现强烈耐久的放电现象叫电弧）, 使焊条和电弧燃烧范围内的焊件金属熔化, 熔化的金属凝固后, 便形成焊缝或焊接接头.电弧焊应用范围广, 如钢筋的接长、钢筋骨架的焊接、钢筋与钢板的焊接、装配式结构接头的焊接及其他各种钢结构的焊接等.钢筋的搭接长度一般是指钢筋绑扎连接的搭接长度, 也有是不严格的指钢筋焊接的焊缝长度.这里摘录一些绑扎连接的规定供你参考.纵向的受拉钢筋最小搭接长度C15 C20～C25 C20C35 ≥\~C40光园钢筋 HPB（I）级 45d 35d 30d 25d带肋钢筋 HRB（II）级 55d 45d35d30dHRB400（III）级RRB400（III）级 --- 55d 40d 35d 35d注1：本表适用于纵向受拉钢筋的绑扎接头面积百分率不年夜于25％的情况；当绑扎接头面积百分率介于25％～50％之间时, 表中数值乘以系数1.2取用；当绑扎接头面积百分率年夜于50％时, 表中数值乘以系数1.35取用；当最小搭接长度两根直径分歧的钢筋搭接长度, 以较细钢筋的直径计算；注2：当带肋钢筋直径Φ＞25 mm时, 其最小搭接应按相应数值乘以系数1.1取用；对环氧树脂涂层的带肋钢筋, 其最小搭接应按相应数值乘以系数1.25取用；在混凝土凝固过程中易受扰动时（如采纳滑升模板和爬升模板等方式施工）, 其最小搭接应按相应数值乘以系数1.1取用；对末端采纳机械锚固办法的带肋钢筋, 其最小搭接可按相应数值乘以系数0.7取用；当带肋钢筋混凝土呵护层厚度年夜于搭接钢筋直径的三倍且配有箍筋时, 其最小搭接可按相应数值乘以系数0.8取用；注3：对有抗震设防要求的结构构件, 其受力钢筋最小搭接长度对一、二级抗震品级应按相应数值乘以系数1.15取用, 对三级抗震品级应按相应数值乘以系数1.05取用, 对四级抗震品级的结构构件不作调整；在任何情况下受拉钢筋的最小搭接长度不应小于300mm.注4：纵向受压钢筋搭接时, 其最小搭接应按上述规定确定后,乘以系数0.7取用.在任何情况下, 受压钢筋的最小搭接长度不应小于200mm.；d2 搭接长度应用举例：【例d2.1】某构件二级抗震品级, 混凝土强度品级C35, 纵向受拉钢筋采纳RRB400（III）级Φ28环氧树脂涂层钢筋, 绑扎接头面积百分率介于40％, 试确定其搭接长度.解: 最小搭接长度=40d×1.2×1.1×1.25×1.15＝75.9d＝2126mm. 钢筋每个接头可按增加2150mm长度备料.【例d2.2】某构件无抗震设防要求, 混凝土强度品级C25,纵向受压钢筋采纳HRB335（II）级Φ18带肋钢筋, 绑扎接头面积百分率介于60％, 试确定其搭接长度.解: 最小搭接长度=45d×1.35×0.7＝42.525d＝765.45mm.钢筋每个接头可按增加800mm长度备料.【例d2.3】某无垫层基础梁构件, 最小混凝土呵护层厚度70mm, 按3级抗震品级要求设防, 混凝土强度品级C30, 纵向受拉钢筋采纳HRB400（III）级Φ22带肋钢筋, 绑扎接头面积百分率40％, 试确定其搭接长度.解: 最小搭接长度=40d×1.2×0.8×1.05＝40.32d＝887.04mm.钢筋每个接头可按增加900mm长度备料.也说说熔焊中的电弧焊连接.钢筋电弧焊可分为搭接焊、帮条焊、坡口焊、熔槽帮条焊和窄间隙焊五种接头形式.1.搭接焊接头搭接焊接头适用于焊接直径10～40mm的HPB235、HRB335、HRB400钢筋.钢筋搭接焊宜采纳双面焊.不能进行双面焊时, 可采纳单面焊.焊接前, 钢筋宜预弯, 以保证两钢筋的轴线在一直线上, 使接头受力性能良好.2.帮条焊接头帮条焊接头适用于焊接直径10～40mm的HPB235、HRB335、HRB400钢筋.钢筋帮条焊宜采纳双面焊, 不能进行双面焊时, 也可采纳单面焊.帮条宜采纳与主筋同级别或同直径的钢筋制作；如帮条级别与主筋相同时, 帮条直径可以比主筋直径小一个规格；如帮条直径与主筋相同时, 帮条钢筋级别可比主筋低一个级别.钢筋搭接焊接头或帮条焊接头的焊缝厚度h应不小于0.3倍主筋直径；焊缝宽度b不应小于0.7倍主筋直径.对直径年夜于即是10mm的热轧钢筋, 其接头采纳搭接,帮条电弧焊时, 应符合下列要求:1)焊接接头当设计有要求时应采纳双面焊缝, 无特殊要求时一般可采纳单面焊缝.对Ⅰ级钢筋的搭接焊或帮条焊的焊缝总长度应不小于8d；对Ⅱ、Ⅲ级钢筋, 其搭接焊或帮条焊的焊缝总长度应不小于10d, 帮条焊时接头两边的焊缝长度应相等.2)帮条的总截面面积应符合下列要求：当主筋为Ⅰ级钢筋时, 不应小于主筋截面面积的 1.2倍；当主筋为Ⅱ、Ⅲ级钢筋时, 不应小于主筋截面面积的1.5倍.为了便于施焊和使帮条与主筋的中心线在同一平面上.帮条宜采纳与主筋同钢号, 同直径的钢筋制成, 如帮条与主筋级别分歧时, 应按设计强度进行换算.帮条的长度应满足相应的焊缝要求。
钢筋搭接规范
钢筋搭接规范
钢筋搭接是指在混凝土结构中，当钢筋长度不足时，需要将两根钢
筋进行搭接以达到所需长度。
钢筋搭接需要符合相关规范，以确保
搭接部位具有足够的强度和刚度。
具体的钢筋搭接规范会根据不同国家或地区的建筑规范而有所差异。
以下是通用的钢筋搭接规范原则：
1. 搭接长度：搭接长度应符合设计要求，并根据搭接钢筋的直径和
使用环境确定。
通常情况下，钢筋搭接长度应不小于径向或切向的28倍钢筋直径。
在一些特殊情况下，如受弯构件中的正截面钢筋，搭接长度可以相应减小。
2. 搭接方式：常见的搭接方式有重叠搭接、焊接搭接和机械连接搭接。
具体选择哪种方式应根据工程需求和相关规范要求做出决策。
3. 纵向间距：相邻钢筋的纵向间距应符合规范要求。
一般来说，相
邻钢筋的纵向间距应大于搭接长度的1.5倍。
4. 横向间距：搭接钢筋的横向间距应符合规范要求。
一般来说，横
向间距应大于钢筋直径的4倍。
5. 钢筋清理：搭接钢筋的两端应进行清理处理，以确保搭接处没有铁锈、腐蚀物、油污等物质。
需要注意的是，这只是一些通用的钢筋搭接规范原则，并不代表所有情况。
为确保工程的安全性和可靠性，建议在具体项目中参考相关的建筑规范和设计要求来确定钢筋搭接的具体规格和方法。
钢筋焊接搭接规范
钢筋焊接搭接规范在建筑和其他工程中，钢筋是一个必不可少的构造材料。
钢筋焊接技术是将多个钢筋通过焊接方法连接起来的一种技术，其使用广泛并被认为是非常便捷和经济的方式。
在完成钢筋焊接后，焊接搭接部分必须符合一定的规范，以保障其安全和可靠性。
一、搭接长度焊接搭接长度是指两个钢筋相重叠的长度。
对于平级外露钢筋，焊接搭接长度应不少于30 倍搭接钢筋的直径；对于平级隐藏钢筋，焊接搭接长度应不少于60倍搭接钢筋的直径。
此外，一般不应有两个以上的焊接搭接在同一段钢筋上。
尽可能避免接头把焊缝临近自由端和开口，以免因受力不均而破坏。
二、间距和数量另一个要考虑的问题是焊接搭接之间的间距和数量。
通常情况下，焊接搭接的间距需要在3 至5 倍的直径范围内取一个合理值。
不同直径的钢筋搭接数量也应相应不同。
为了保证焊接搭接连接部位的合理分布，需要在搭接钢筋两端分别铺设间隔不超过150mm 的竹木条，以保证焊接搭接在铺设过程中平行。
焊接搭接时还可在搭接部位进一步加工，增加搭接长度或数量。
三、焊接方法和焊接质量搭接部分的焊接质量必须符合规范，特别是焊脚老化和电焊保护的问题。
因此，必须确保焊接部位的清洁和干燥，确保钢筋和焊条的质量等。
焊接时要遵循标准流程，包括检查电焊机是否在正常工作状态下，准备好配件和焊接垫等。
同时，需要留意焊接质量和焊接结构的变化，以便及时解决问题。
焊接完成后，需要及时进行检查和测试，以确保焊接结构的完好和可靠性。
四、安全问题由于焊接结构的使用环境不同，安全和保护问题必须得到妥善解决。
钢筋焊接在操作过程中可能会产生火焰、烟雾和毒气等危险物质，因此必须保证焊接场所的通风良好，同时采取其他安全措施以避免危险。
对于高空焊接，需要配备专业的安全设备和防护措施以确保施工人员的安全。
综上所述，钢筋焊接搭接规范是确保焊接结构的安全和可靠性的重要因素之一。
在操作过程中，需要严格遵守以上规范和要点，以保证焊接的质量和安全。
施工规范中钢筋搭接长度及接头区的规定
施工规范中钢筋搭接长度及接头区的规定
、受拉钢筋绑扎接头的搭接长度
普通混凝土中直径大于22mm的钢筋不宜采用绑扎接头。
受拉钢筋的搭接长度要求
项次/钢筋类型/混凝土强度等级
C20C25C30
1Ⅰ35d30d25d
2Ⅱ45d40d35d
注：1、当螺纹钢筋直径d25mm时，其受拉钢筋的搭接长度应按表中值减少5d采用；在任何情况下，纵向受拉钢筋的搭接长度不应小于300mm；受压钢筋的搭接长度不应小于200mm；当混凝土强度等级低于C20时，对Ⅰ、Ⅱ级钢筋最小搭接长度应按表中C20的相应数值增加10d；两根直径不同的钢筋搭接长度，以细钢筋的直径为准。
2、各受力钢筋之间的绑扎接头位置应相互错开。
从任一绑扎中心至搭接长度L的1.3倍区段范围内，有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率，受拉区不得超过25%，受压区不得超过50%。
搭接接头区箍筋的间距不应大于5d，且不应大于100mm，受压区间距不应大于10d，且不应大于200mm。
3、受力钢筋采用焊接接头的位置区段的规定；。
钢筋单面焊搭接规范
钢筋单面焊搭接规范篇一：新建单面焊钢筋连接有哪些要求焊接要求1、单面焊钢筋连接有哪些要求？答：单面焊10d,焊缝厚度不小于0.3d，焊缝宽度0.7d,钢筋要予弯4度，保证钢筋的轴线在同一轴线上。
2、基础梁钢筋可以用电焊连接不？什么情况下又不能？需要搭接的范围又是多少？在03G101-1哪里》？答：可以。
连接方式：对焊、直（锥）螺纹套筒、搭接焊都行。
搭接焊接，搭接长度单面焊接10倍D，双面焊接5倍D，箍筋加密区也可以焊接，方法同上。
支座内不允许有焊接接头，焊接接头距离钢筋弯起点的距离不应小于钢筋10倍D，同一纵向受力钢筋不宜设置两个或两个以上接头。
内容很多，你去查《建筑工程施工质量验收规范——混凝土结构工程施工质量验收规范——钢筋分项工程》；或《钢筋焊接及验收规程》JGJ18。
03G101是图集，怎么查得到施工验收规范的内容。
3、钢筋焊接方法、电弧焊型式、电渣压力焊答：钢筋焊接方法有几种？共有12种：电阻点焊、闪光对焊、帮条焊、搭接焊、熔槽帮条焊、坡口焊、钢筋与钢板搭接焊、窄间隙焊、预埋件电弧焊、电渣压力焊、气压焊、预埋件埋弧压力焊。
钢筋电弧焊型式有几种？帮条焊、搭接焊、坡口焊、窄间隙焊和溶槽帮条焊五种。
电渣压力焊工艺过程应符合哪些要求？a.焊接夹具的上下钳口应夹紧于上下钢筋上，钢筋一经夹紧，不得晃动；b.引弧宜采用铁丝圈或焊条头引弧法，亦采用直接引弧法；c.引燃电弧后，应先进行电弧过程，然后，加快上钢筋下送速度，使钢筋端面与液态渣池接触，转变为电渣过程，最后在断电的同时，迅速下压上钢筋，挤出熔化金属和熔渣。
d.接头焊毕，应停歇后，方可回收焊剂和卸下焊接夹具，并敲去渣壳，四周焊包应均匀，凸出钢筋表面的高度应大于或等于4mm。
、何谓钢筋气压焊？采用氧乙炔火焰或其它火焰对两钢筋对接处加热，使其达到塑性状态，或熔化状态后，加压完成的一种压焊方法。
预埋件钢筋Ｔ型接头的外观检查数量是如何规定的？应从同一台班内完成的同一类型预埋件中抽查10％,且不得少于10件。
16g101平法图集-钢筋的连接方式搭接长度及相关规定(第二节)
16G101平法图集-钢筋的连接方式、搭接长度及相关规定（第二节）16G101平法图集-钢筋的连接方式、搭接长度及规定（第二节）原创作者：头条号/西北工程人一、钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：1、按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm)。
2、按力学性能分Ⅰ级钢筋（235/420级）；Ⅱ级钢筋（335/455级）；Ⅲ级钢筋（400/540）和Ⅳ级钢筋（500/630）3、按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。
4、按在结构中的作用分受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。
配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:1.受力筋—承受拉、压应力的钢筋。
2.箍筋—承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
3.架立筋—用以固定梁内钢箍的位置，构成梁内的钢筋骨架。
4.分布筋—用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。
5.其它—因构件构造要求或施工安装需要而配置的构造筋。
如腰筋、预埋锚固筋、预应力筋，环等。
二、钢筋的连接方式钢筋的三种连接方式及要求施工现场钢筋的4种焊接方式绑扎搭接、机械搭接和焊接三种各自的特点常用焊接方法包括电阻点焊、闪光对焊、电渣压力焊、气压焊、电弧焊，使用者应注意：1.电阻点焊：用于钢筋焊接骨架和钢筋接网。
焊接骨架较小钢筋直径不大于10mm时，大小钢筋直径之比不宜大于3倍；较小直径为12~16mm时，大小钢筋直径之比不宜大于2倍。
焊接网较小钢筋直径不得小于较大直径的60%。
2.闪光对焊：钢筋直径较小，钢筋牌号较低，在《钢筋焊接及验收规程》JGJ 18-2012表4.3.2规定的范围内，可采用“连续闪光焊”；当钢筋直径超过该规程4.3.2规定，端面较平整时，宜采用“预热闪光焊”；当钢筋直径超过规程4.3.2规定且端面不平整时，应采用“闪光-预热闪光焊”连续闪光对焊所能焊接的钢筋直径上限应根据焊接容量，钢筋牌号等具体情况而定，并应符合该规定表4.3.2的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋搭接问题的规定：施工规范和验收标准中对“同一截面”内钢筋接头率有明确的要求。
钢筋的搭接长度是规范规定的。
不同的焊接方法，其搭接长度不同。
同一截面上钢筋接头的面积也有具体的要求：钢筋接头应设置在钢筋承受应力较小处，并应分散布置。
配置在“同一截面”内的受力钢筋接头的截面面积，占受力钢筋总截面积的百分率，应符合下列规定：1、闪光对焊的接头在受弯构件的受拉区不得超过50%，在轴心受拉构件中不得超过25%，在受压区可不受限制；2、电弧焊接的接头可不受限制，但应错开；3、绑扎接头在构件的拉区不得超过25%，在受压区不得超过50%；4、钢筋接头应避开钢筋弯起处，距弯曲点不应小于10d。
同一截面：两钢筋接头在30d以内，或两焊接接头相距在50cm以内，或两绑扎接头的中距在绑扎长度以内，均视为同一截面，并不得小于50cm；同一根钢筋上应少设接头。
“同一截面”内同一根钢筋的接头不得超过一个。
一般项目5.4.3 钢筋的接头宜设置在受力较小处。
同一纵向受力钢筋不宜设置两个或两个以上接头。
接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
检查数量：全数检查。
检验方法：观察，钢尺检查。
说明：5.4.3 受力钢筋的连接接头宜设置在受力较小处，同一钢筋在同一受力区段内不宜多次连接，以保证钢筋的承载、传力性能。
本条还对接头距钢筋弯起点的距离作出了规定。
5.4.4 在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ107、《钢筋焊接及验收规程》JGJ18的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定。
检查数量：全数检查。
检验方法：观察。
说明：5.4.4 本条对施工现场的机械连接接头和焊接接头提出了外观质量要求。
对全数检查的项目，通常均采用观察检查的方法，但对观察难以判定的部位，可辅以量测检查。
5.4.5 当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。
纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d（d为纵向受力钢筋的较大直径）且不小于500mm，凡接头中点位于该连接区段长度内的接头均属于同一连接区段。
同一连接区段内，纵向受力钢筋机械连接及焊接的接头面积在分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。
同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：1 在受拉区不宜大于50%；2 接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50%；3 直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于50%。
检查数量：在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵横轴线划分检查面，抽查10%，且均不少于3面。
检验方法：观察，钢尺检查。
说明：5.4.5本条给出了受力钢筋机械连接和焊接的应用范围、连接区段的定义以及接头面积百分率的限制。
5.4.6 同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。
绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。
钢筋绑扎搭接接头连接区段的长度为1.3ll（ll为搭接长度），凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。
同一连接区段内，纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值（5.4.6）。
同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：1 对梁类、板类及墙类构件，不宜大于25%；2 对柱类构件，不宜大于50%；3 当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于50%；对其他构件，可根据实际情况放宽。
5.4.7 在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。
当设计无具体要求时，应符合下列规定：1 箍筋直径不应小于搭接钢筋较大直径的0.25倍：2 受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；3 受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm；4 当柱中纵向受力钢筋直径大于25mm时，应在搭接接头两个端面外100mm范围内各设置两个箍筋，其间距宜为50mm钢筋连接有四种常用的连接方法：绑轧连接、焊接连接、冷压连接和螺旋连接。
除个别情况（如不准出现明火）应尽量采用焊接连接，以保证质量、提高效率和节约钢材。
钢筋焊接分为压焊和熔焊两种形式。
压焊包括闪光对焊、电阻点焊和气压焊；熔焊包括电弧焊和电渣压力焊。
此外，钢筋与预埋件T形接头的焊接应采用埋弧压力焊等。
钢筋连接有四种常用的连接方法：绑轧连接、焊接连接、冷压连接和螺旋连接。
除个别情况（如不准出现明火）应尽量采用焊接连接，以保证质量、提高效率和节约钢材。
钢筋焊接分为压焊和熔焊两种形式。
压焊包括闪光对焊、电阻点焊和气压焊；熔焊包括电弧焊和电渣压力焊。
此外，钢筋与预埋件T形接头的焊接应采用埋弧压力焊等。
电弧焊系利用弧焊机使焊条与焊件之间产生高温电弧（焊条与焊件间的空气介质中出现强烈持久的放电现象叫电弧），使焊条和电弧燃烧范围内的焊件金属熔化，熔化的金属凝固后，便形成焊缝或焊接接头。
电弧焊应用范围广，如钢筋的接长、钢筋骨架的焊接、钢筋与钢板的焊接、装配式结构接头的焊接及其他各种钢结构的焊接等。
钢筋的搭接长度一般是指钢筋绑扎连接的搭接长度，也有是不严格的指钢筋焊接的焊缝长度。
这里摘录一些绑扎连接的规定供你参考。
纵向的受拉钢筋最小搭接长度钢筋类型混凝土强度等级C15 C20～C25 C20 C35 ≥C40光园钢筋 HPB（I）级 45d 35d 30d 25d带肋钢筋 HRB（II）级 55 45 35 30HRB400（III）级、RRB400（III）级 --- 55d 40d 35d注1：本表适用于纵向受拉钢筋的綁扎接头面积百分率不大于25％的情况；当綁扎接头面积百分率介于25％～50％之间时，表中数值乘以系数1.2取用；当綁扎接头面积百分率大于50％时，表中数值乘以系数1.35取用；当最小搭接长度两根直径不同的钢筋搭接长度，以较细钢筋的直径计算；注2：当带肋钢筋直径Φ＞25 mm时，其最小搭接应按相应数值乘以系数1.1取用；对环氧树脂涂层的带肋钢筋，其最小搭接应按相应数值乘以系数1.25取用；在混凝土凝固过程中易受扰动时（如采用滑升模板和爬升模板等方式施工），其最小搭接应按相应数值乘以系数1.1取用；对末端采用机械锚固措施的带肋钢筋，其最小搭接可按相应数值乘以系数0.7取用；当带肋钢筋混凝土保护层厚度大于搭接钢筋直径的三倍且配有箍筋时，其最小搭接可按相应数值乘以系数0.8取用；注3：对有抗震设防要求的结构构件，其受力钢筋最小搭接长度对一、二级抗震等级应按相应数值乘以系数1.15取用，对三级抗震等级应按相应数值乘以系数1.05取用，对四级抗震等级的结构构件不作调整；在任何情况下受拉钢筋的最小搭接长度不应小于300mm。
注4：纵向受压钢筋搭接时，其最小搭接应按上述规定确定后，乘以系数0.7取用。
在任何情况下，受压钢筋的最小搭接长度不应小于200mm。
；ｄ2 搭接长度应用举例：【例ｄ2.1】某构件二级抗震等级，混凝土强度等级C35，纵向受拉钢筋采用RRB400（III）级Φ28环氧树脂涂层钢筋，綁扎接头面积百分率介于40％，试确定其搭接长度。
解: 最小搭接长度=40d×1.2×1.1×1.25×1.15＝75.9d＝2126mm。
钢筋每个接头可按增加2150mm长度备料。
【例ｄ2.2】某构件无抗震设防要求，混凝土强度等级C25，纵向受压钢筋采用HRB335（II）级Φ18带肋钢筋，綁扎接头面积百分率介于60％，试确定其搭接长度。
解: 最小搭接长度=45d×1.35×0.7＝42.525d＝765.45mm。
钢筋每个接头可按增加800mm长度备料。
【例ｄ2.3】某无垫层基础梁构件，最小混凝土保护层厚度70mm，按3级抗震等级要求设防，混凝土强度等级C30，纵向受拉钢筋采用HRB400（III）级Φ22带肋钢筋，綁扎接头面积百分率40％，试确定其搭接长度。
解: 最小搭接长度=40d×1.2×0.8×1.05＝40.32d＝887.04mm。
钢筋每个接头可按增加900mm长度备料。
也说说熔焊中的电弧焊连接。
钢筋电弧焊可分为搭接焊、帮条焊、坡口焊、熔槽帮条焊和窄间隙焊五种接头形式。
1.搭接焊接头搭接焊接头适用于焊接直径10～40mm的HPB235、HRB335、HRB400钢筋。
钢筋搭接焊宜采用双面焊。
不能进行双面焊时，可采用单面焊。
焊接前，钢筋宜预弯，以保证两钢筋的轴线在一直线上，使接头受力性能良好。
2.帮条焊接头帮条焊接头适用于焊接直径10～40mm的HPB235、HRB335、HRB400钢筋。
钢筋帮条焊宜采用双面焊，不能进行双面焊时，也可采用单面焊。
帮条宜采用与主筋同级别或同直径的钢筋制作；如帮条级别与主筋相同时，帮条直径可以比主筋直径小一个规格；如帮条直径与主筋相同时，帮条钢筋级别可比主筋低一个级别。
钢筋搭接焊接头或帮条焊接头的焊缝厚度h应不小于0.3倍主筋直径；焊缝宽度b不应小于0.7倍主筋直径。
对于直径大于等于10mm的热轧钢筋，其接头采用搭接,帮条电弧焊时，应符合下列要求:1)焊接接头当设计有要求时应采用双面焊缝，无特殊要求时一般可采用单面焊缝。
对于Ⅰ级钢筋的搭接焊或帮条焊的焊缝总长度应不小于8d；对于Ⅱ、Ⅲ级钢筋，其搭接焊或帮条焊的焊缝总长度应不小于10d，帮条焊时接头两边的焊缝长度应相等。
2)帮条的总截面面积应符合下列要求：当主筋为Ⅰ级钢筋时，不应小于主筋截面面积的1.2倍；当主筋为Ⅱ、Ⅲ级钢筋时，不应小于主筋截面面积的1.5倍。
为了便于施焊和使帮条与主筋的中心线在同一平面上。
帮条宜采用与主筋同钢号，同直径的钢筋制成，如帮条与主筋级别不同时，应按设计强度进行换算。
帮条的长度应满足相应的焊缝要求。
