纤维球滤料用于反冲洗过程
污水纤维球处理技术

污水纤维球处理技术本文从网络收集而来,上传到平台为了帮到更多的人,如果您需要使用本文档,请点击下载按钮下载本文档(有偿下载),另外祝您生活愉快,工作顺利,万事如意!1给水处理工艺的比较、启示及其困惑自来水厂净水工程简介现代自来水厂处理工艺是随着工业文明的到来和现代城市的产生而同步产生的,所以,其发展历史远远地超过城市污水厂。
而且自来水厂处理工艺一经产生,就万变不离其宗,并且今后将仍然持续有效。
自来水厂的水源主要为天然水体,水处理的目的是去除水体中的胶体颗粒与控制水体中的细菌、致病菌和其他微生物。
自来水厂的处理工艺包括处理单元、清水池和二级泵站等设施。
净水工程设施的功能是将原水净化处理成符合城市用水水质标准的净水,并通过二级泵站加压输入城市供水管网。
污水厂二级生化处理工艺介绍城市污水中含有悬浮物、胶体、有机物、致病菌和工业生产中的有毒有害物质,目前,污水处理的方法也多种多样,通常将其分为:一级处理方法、二级处理方法和三级处理方法。
我国城市污水厂已经逐步普及了二级处理工艺。
上述工艺也是全球公认的典型的城市污水处理工艺。
所以,如果想进一步改善污水厂尾水水质,只有在二级沉淀池后,增加处理设施和处理单元。
比较和启示通过比较自来水厂处理工艺,可以看出,在污水沉淀处理工艺后,最佳后续单元应该是过滤处理工艺。
污水厂尾水过滤处理的困境(1)污水中悬浮颗粒浓度高自来水沉淀池出水中,悬浮物颗粒是絮凝反应后的粘土类颗粒物,粒径较小、强度很低,进入粒径毫米的滤料颗粒滤池(如自来水厂的石英砂滤池)后,水中的颗粒物能够深入滤料层20-40毫米以上,实现滤料的深层过滤,滤料层不会形成表层过滤,有助于发挥深层滤料的过滤作用,提高过滤周期,降低滤料层反冲洗频率。
并且沉淀池出水中的悬浮颗粒浓度通常不超过10-20mg/L,所以,自来水厂过滤池的运行周期一般可以达到12-24小时以上。
和自来水处理工艺不同的是,污水厂二级沉淀池出水中,悬浮物浓度通常高达30-50mg/L左右,而石英砂滤床等传统滤料的滤层空隙率较低,滤料层的截污能力低,是缩短过滤周期的一个因素。
什么是纤维球滤料

什么是纤维球滤料?
纤维球滤料是近年来过滤技术的新材料,是过去砂、陶粒、泡沫塑料等滤料的进一步发展。
用化学纤维丝制成的纤维球滤料与传统的滤料不同,是可以压缩的软性滤料,空隙率大,占滤料层的93%~95%。
在过滤过程中,由于水流经过滤层产生阻力,引起滤料层压缩,其空隙是沿着水流的方向逐渐变小,因而过滤水质好。
滤速可达20~
85m/h,比砂滤料具有截留量大、滤速高、水头损失小、工作周期长等优点。
纤维球滤料的再生,需用气水反冲,再反复使用。
目前,纤维球滤料国内外都在进一步开发研制中。
日本尤尼奇卡公司用聚酯纤维制作的纤维球滤料的物理性能如下:形状为球状或扁平椭圆体;纤维径:20~50μm;纤维长:15~20mm;滤球径10~30mm;密度为1.38g/cm³;充填密度:50kg/m³;孔隙率:96%;比表面积3000m²/m³滤料;滤速达20~85m/h;实际截泥量:6kg/m³滤料。
用气水反冲,冲洗水量为过滤水量的1%~2%。
纤维球滤料用途

纤维球滤料
纤维球滤料: 纤维球滤料:
纤维球滤料是由纤维丝扎结而成的, 纤维球滤料是由纤维丝扎结而成的,它与传统的钢性颗粒滤 料相比具有弹性效果好,不上浮水面,空隙大,工作周期长, 料相比具有弹性效果好,不上浮水面,空隙大,工作周期长,水 头损失小等优点。在过滤过程中,滤层空隙沿水流方向逐渐变小, 头损失小等优点。在过滤过程中,滤层空隙沿水流方向逐渐变小, 比较符合理想滤料由上大下小的孔隙公布,效率高,滤速快(20比较符合理想滤料由上大下小的孔隙公布,效率高,滤速快(2085m/h)截污容量大 过滤效果好,可再生,用气、水反冲洗, 截污容量大, 85m/h)截污容量大,过滤效果好,可再生,用气、水反冲洗,冲 洗水量为过滤水量的1 2%,适用于种水质的过滤。 洗水量为过滤水量的1-2%,适用于种水质的过滤。
纤维球滤料用途
它用于滤除水中的固体悬浮物达到降低水中 的固体含量和水中固体颗粒粒径。 的固体含量和水中固体颗粒粒径。此滤料过滤精 度高,滤速大,处理量大,易反洗,是许多滤料难 度高,滤速大,处理量大,易反洗 是许多滤料难 以达到。虽然使用时间不长, 以达到。虽然使用时间不长,但已广泛作为油田 地下低渗透油层注水的水处理介质及医药、卫生、 地下低渗透油层注水的水处理介质及医药、卫生、 锅炉、造纸、化工等行业高纯度用水处理介质, 锅炉、造纸、化工等行业高纯度用水处理介质, 并取得了满意的效果。 纤维细密,可大量载获微 并取得了满意的效果。 纤维细密, 细颗粒,提高水处理的精度。可采用厚滤层, 细颗粒,提高水处理的精度。可采用厚滤层,并 具有上松下实优点,可形成多层过滤、 具有上松下实优点,可形成多层过滤、可分层次 载获不同粒经固体颗粒载污力强、去除率高, 载获不同粒经固体颗粒载污力强、去除率高,阻 力小。 力小。
纤维球过滤器反洗时间长处理

纤维球过滤器反洗时间长处理摘要:本文主要介绍了污水处理系统设备纤维球过滤器的作用、特点、工作过程,并通过分析在实际生产运行中出现的反洗时间过长故障原因,简述了检修过程中对故障的处理措施。
关键词:纤维球过滤器反洗滤料拉丝滤网1 概述某化肥装置污水处理系统主要承担处理装置生产污水和生活污水,并承担重点环保工程“三级防控”建设终端事故缓冲池,作为事故状态下的储存与调控手段,将污染物控制在厂区内,防止重大事故泄漏物料和污染消防水造成的环境污染。
纤维球过滤器作为污水处理系统一道非常重要的工序,其作用就是处理生产、生活污水,防止造成环保事故。
因此,纤维球过滤器是否正常运行将直接影响化肥装置对水资源的循环回收利用,其滤料采用纤维丝捆扎制成的蓬松球体,用于对原水中悬浮物的过滤去除,保证经过其处理后污水能够达到回收循环利用和环保排放的标准。
2 纤维球过滤器特点纤维球过滤器滤料采用的纤维球,具有抗腐蚀、高弹性、耐磨损、空隙可变的特点。
在工作过程中,由于过滤器工作压力、水流冲击力和滤料自身重量因素,滤层的空隙率沿水流方向从上至下逐渐变小,形成上部疏松、下部密实的理想滤层分布规律。
此外,纤维球具有极大的比表面积,同时,经测定其空隙率为96%左右,使其能够充分发挥滤料对污物的拦截能力,吸附并截留原水中的固体悬浮颗粒。
纤维球由于其材质特性,具有不易沾油的特性,因此反洗时较为容易,也使得反洗水用量降低;还具有很高的化学稳定性,当原水中含有有机物使纤维球滤料受到污染时,可以采用化学清洗的方法使其再生,具有较强的实用性。
3 纤维球过滤器工作过程纤维球过滤器投入使用前应对滤料进行反洗,即先启动纤维球过滤器反洗水泵,冲洗滤料使其恢复正常工作状态,然后再投入生产运行。
其生产运行过程为:原水经中间水池出水提升泵打入纤维球过滤器,从罐顶进入滤床,原水中悬浮颗粒物被滤层吸附截留,过滤后的水经过滤器罐底排水口排出。
在正常生产过程中,过滤器流量只受纤维球过滤阻力增加的影响。

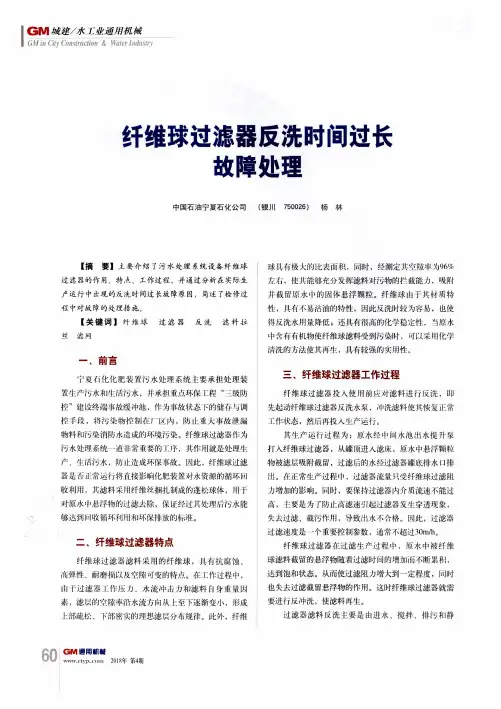

纤维球过滤器反洗时间过长故障处理

G M 城 建/水I l 通用机 械
f】{j j f 、f, f ㈡ I
0
纤维球过滤器反洗时间过长 故障处理
中国石 油 宁夏石 化 公 司 (银 川 750026) 杨 林
【摘 要】 主要 介 绍 了污 水处理 系统设 备纤 维球 过滤 器的作 用、特点 、工作过程 ,并通过分析在实际生 产运行 中出现 的反洗时间过长故障原 因,简述 了检修过 程 中对 故障的处理措 施。
球tt J‘为了能够提 高产量 ,而忽略 了质量 ,捌扎时 力度 小 够 ,}}H扎 不结 交 ,造 成纤 维球 反洗过 程容 易拉 丝十l=Jl
。
四 、存在 问题
1)纤维 球过滤 搽反洗 ,I也动机超 负荷运行 。反洗 II,J ,纤维球过滤 } 动搅拌 器电动机 倚很人 ,小能充 分搅起纤维球 ,他 尢法 自 敞斗 ,紧贴征 起的纤维 球 小能恢 原状 ,达硎蓬松状态 ,从rf『i无法彻底洗净纤 维球 卜的污物 ,也就达 小剑 反洗 除污 的效 果。经拆斗过 滤器 人彳L捡 发现 郑分纤维球滤 料拉 丝损坏后缠绕 搅 拌 器桨111‘I ( 1), 缠 绕 桨 l}Ik 的损坏纤 维球 I~ fJ{ 严 ,造 成搅拌 电动机 超负 倚 ,厄法止 常运 f 。
球具有极火的 比表 面积 ,同时 ,经测定 空 隙率为96% 左右 ,使j 能够充分 发挥滤料对污物的 截能 力,l1埂ljIf 并 截留 水 中的 固体悬浮 颗粒 。纤 维球 由于 其卡于质特 性 ,具有/f 易沾油的特性 ,因此 反冼时较 为容易 ,也他 得反冼水用量降低 ;还具 有很高的化学 稳定性 ,当原水 中含有有机物使纤维球滤料受到污 染时 ,可以采 川化 清洗的方法使其再生 ,具 有较强的 实川性 。
纤维球过滤器反洗强度计算

纤维球过滤器反洗强度计算
纤维球过滤器是一种常用的水处理设备,用于去除水中的杂质和
颗粒物。
在使用过程中,纤维球过滤器需要进行反洗操作,以清除过
滤器中的污物和颗粒物。
为了保证反洗的强度足够,需要进行强度计算。
纤维球过滤器反洗强度的计算公式如下:
反洗强度=(过滤器体积×水中杂质浓度)÷(反洗水量×反洗
时间)
其中,过滤器体积指的是过滤器的容积大小,单位为立方米
(m³)。
水中杂质浓度指的是水中颗粒物的浓度,单位为毫克每升(mg/L)。
反洗水量指的是反洗操作中使用的水量,单位为立方米
(m³)。
反洗时间指的是反洗操作的持续时间,单位为分钟(min)。
反洗强度的计算结果应该为一个数值,单位为立方米每小时
(m³/h)。
这个数值可以用来判断反洗操作的强度是否足够,以及是
否需要进行调整。
需要注意的是,在进行反洗强度计算时,还需要考虑到过滤器的
设计参数和实际运行情况,以确保计算结果的准确性和可靠性。
纤维球过滤器技术说明

纤维球过滤器技术说明1、总则1.1设备的选型经过仔细研究业主提供的招标方件,并进行方案讨论和么复论证,充分发挥我企业所具有的成熟的过滤技术和各方面的优势,遵循相关设计规范和要求,我们决定采用我公司成熟的纤维球过滤器参与本次报价。
2、设计条件2.1执行标准GB150-98《钢制压力容器》GB/1900-2000《质量管理体系》Q/321088ZLA001-2002《过滤器》JB2932《水处理设备制造技术条件》JB/T4737-95《椭圆形封头》GB/13306《标牌》JB3223《焊条质量管理规程》GB50221-95《钢结构工程质量检验评定标准》GB98688《埋弧焊焊缝坡口的基本形式与尺寸》GB178-85《工业企业噪声控制设计规范》2.2主要参数见附后参数表2.3过滤机理2.3.1过滤,是目前水处理系统中保证交货水质的一个不可缺少的环节。
快滤池通过加大滤料粒径,提高滤速发挥了深层滤床的过滤能力,砂子作为滤料,以其各方面的优势一直占统治地位。
但是,水力反冲洗使得砂层的粒径分布随过滤水流方向(自上而下)逐渐增大,下层部分滤料仍没有发挥作用,这是目前过滤技术的最大弱点,为改进快滤池的这种状况,人们进行了不懈的努力,于是出现了:a)改变水流方向:上向流//双向流//辐射流b)滤料的改进:轻质泡沫塑料珠//橡胶粒//双层滤料//三层滤料2.3.2通过以上方式的不断改进虽然取得了一定的成就,但终因滤料易流失、反洗不干净、操作麻烦、仍存在局部的水力筛分等现象,无法达到理想的滤层分布状态而充分发挥深层截污的能力。
2.3.3在1983年日本尤尼奇卡公司首创一种与众不同的新型纤维球滤料,这种滤料用聚脂纤维制作成球或扁平椭球体,纤维球具有水头损失小、滤速高、截污量大等优点引起人们的重视,此后前苏联、美国等发达国家对此也做过很多研究。
其物理性能如下:形式:球或扁平椭球体纤维径:20-25um材质:聚脂纤维纤维长:15-20mm滤料径:10-30mm 比重:1.38g/cm3充填密度:70Kg/m3 空隙率:96%2.3.4采用这种滤料速成可达到20-40m/h,水头损失小、污量大、洗再生方便,反冲洗水量占过滤水量的1-2%左右,纤维球滤料在各方面的优异性能引起了人们的重视。
【推荐下载】纤维球过滤效果怎么样 纤维球滤料使用寿命多长

[键入文字]
纤维球过滤效果怎么样纤维球滤料使用寿命多长
纤维球是由纤维丝扎结而成的球形滤料,它与传统的钢性滤料相比,具有弹性效果好,不上浮水面,空隙大,工作周期长,水头损失小等优点。
在过滤过程中,滤层空隙沿水流方向逐渐变小,比较符合理想滤料由上大下小的孔隙率分布,从而形成了滤速快,截污容量大,过滤效果好,可再生反复使用,不必全部更换,省时省力等优点。
有一项实验表明,人类在没有水的前提下只能活4-5 天左右,但是在有水的时候可以撑到30 天左右。
因此水资源的被保护是十分重要的。
纤维球并不是生活中常见的球类,它是一种球形滤料,一种具有过滤作用的材料,在各大水处理行业广泛应用。
对于非专业的朋友们来说,难免对纤维球过滤效果怎么样有所疑问。
别担心,接下来请看详细的纤维球介绍,以及对纤维球过滤效果的分析,希望对你们有所帮助!
纤维球介绍
纤维球是由纤维丝扎结而成的,呈柔性、孔隙率可变的高性能滤料,它与传统的刚性颗粒滤料相比具有弹性效果好、不上浮水面、孔隙率大、工作周期长、水头损失小等优点。
并在过滤过程中受工作压力,上层截泥和滤料浸水后自重的影响,从而形成了上疏下密的滤层分布状态,它以其极大的比表面积和孔隙率吸附并截留水中的悬浮物。
滤层空隙沿水流方向逐渐变小,形成了比较符合理想滤料由上大下小的空隙分布结构。
因此,它具有效率高、滤速快、截泥容量大、过滤效果好,可再生,用气水反冲洗,冲洗水量为过滤水量的1-2%,适应于各种水质的过滤和精滤。
1。
纤维球滤料水处理特点及优点综述

纤维球滤料水处理特点及优点:纤维球填料是由纤维丝结扎而成的。
它与传统的钢性颗粒滤料不同,具有弹性效果好,不上浮水面,空隙率大。
在过滤过程中,滤层空隙沿水流方向逐渐变小,比较符合理想滤料由上大下小的孔隙分布,具有效率高,滤速快(20-50m/h),截污溶量大,过滤效果好,可再生,使用成本低,适应于各种水质的过滤。
纤维球过滤器具有效率高,设备占地面积小,在水处理中,尤其是深水处理有较高的应用价值,它采用深层技术直接过滤的方式,不需加药剂(投加药剂效果更好),可将不易沉淀去除的微小悬浮物截留。
纤维球滤料如何选择使用规格:为了达到满意的处理效果,我公司可根据原水源水质(悬浮物含量多少、颗粒大小)提供不同规格的滤球,使处理水质达到更理想的效果,用于污水处理COD去除率一般在10-30%之间。
纤维球表面经过改性处理,对油及机杂的吸附能力增强;纤维球新型结扎方式,运行时滤层孔隙率沿水流方向逐渐减小,形成了比较理想的滤料上大下小的孔隙分布状态,过滤效果更好;滤速高,可达25~30m/h。
滤料只需每年补充10%左右,无需更换。
改性纤维球过滤器具有以下特点:1.滤料对聚合物的截留较小,不会形成聚合物聚集的现象;2.滤速高,处理量大,出水水质受流速及人水水质影响不大;3.水头损失增长缓慢,反冲洗周期可长达72h;4.在聚驱含油污水处理中,过滤效果优于原流程的核桃壳过滤器和石英砂过滤器的两级过滤;5.适用于油田聚驱含油污水深度处理,出水达到低渗透油层注水水质标准;此外,改性纤维球过滤器具有投资少、占地面积小、运行费用低等优点,在油田含油污水,特别是对聚驱含油污水的深度处理,具有良好的使用性能和非常广泛的应用前景。
网址:改性纤维球滤料改性纤维球是由改性纤维丝结扎而成的。
是由含量在35%~85%之间的第二和第三单体的共聚物纺丝制得的改性纤维丝束经过预热→ 蒸汽牵伸→ 水洗→ 烘干→ 热定形→ 卷曲→ 分丝→ 扎结→剪断→包装等工艺加工而成。
纤维球滤料用途

纤维球滤料用途
纤维球滤料是一种常用于水处理工业的滤料材料。
该材料主要由
无捻纤维制成,呈球形状,表面布满 pore 与 recess,可以有效地去
除水中的杂质和污染物,提高水的质量。
纤维球滤料的使用具有多种优点。
首先,它具有很高的过滤效率,可以过滤掉水中的大部分杂质和浑浊物质。
其次,纤维球滤料可以使
用多次,效果稳定,减少了水处理的频率和成本。
此外,纤维球滤料
材料不含重金属和有害化学物质,对环境没有污染,符合环保要求。
纤维球滤料的使用范围非常广泛,其应用于饮用水、工业水及污
水处理等领域。
在饮用水处理中,纤维球滤料可以用于去除水中的悬
浮物、沉淀物和细菌等。
在工业用水中,纤维球滤料用于去除水中的
杂质和颜色,以及调整 pH 值。
在污水处理过程中,纤维球滤料用于
去除污染物,并提高处理效率和水的质量。
纤维球滤料用法简单,一般在过滤槽中填充滤料,将待处理的水
流经过滤料进行过滤即可。
为了保证纤维球滤料的良好性能,需要定
期进行维护和清洁,目的是清除附着在滤料表面的杂质和污物,并及
时更换需要更换的滤料。
在纤维球滤料选型时,需要根据水的性质、流量和处理要求等因
素进行选择。
选择适当的纤维球滤料类型和规格,可以有效提高水的
质量,并保证经济性和环保性。
总之,纤维球滤料作为一种常用于水处理工业的滤料材料,具有广泛的应用前景。
合理选择和使用纤维球滤料,可以有效地提高水的质量,保护环境,为人民健康和生产做出贡献。
纤维球过滤器反洗频率过高原因分析

纤维球过滤器反洗频率过高原因分析1 问题的提出大庆石化公司化肥厂水汽车间脱盐水处理系统中重要单元为纤维球过滤器,作用是过滤合成车间的工艺冷凝液、尿素车间水解水和澄清池来水的混合液中的机械渣滓,过滤后的水供给脱盐水系统。
正常情况下该过滤器每隔l5—20 d反洗1次,每次用水50 t。
自2005年初开始,反洗的频率变为2 3 d 1次,反洗液中的固体的质量分数为0.001%~0.002%。
由于反洗频率加大造成了水的大量浪费。
2 原因分析2.1 对反洗液的分析在纤维球过滤器运行3 d后进行反洗,在反洗过程中采集反洗液.过滤,滤饼常温干燥后进行组分分析(XRF:RFX射线荧光光谱仪)和结构分析(XRD:X 射线衍射仪)。
滤液进行组成分析(ICP:等离子分析仪)。
结果见表l和表2。
从表1可以看出.滤饼的主要组分是氧化铁和碳.氧化铁占88.29%,碳占l1.69%。
从表2可以看出.滤液中含有微量的金属离子,其中铁的质量浓度是0.172 I~g/L,结合表l和表2可以看出反洗液中渣滓的主要组分是氧化铁和碳,其中氧化铁主要是以悬浮形态存在.不溶解于水。
XRF分析表明滤饼的主要组分为氧化铁和碳。
判定铁的形态必须辅助使用XRD分析,XRD分析结果说明,有氧化铁的晶体特征峰和碳的特征峰,结合表1可以得出.滤饼的主要组分是氧化铁和碳。
使用磁铁来吸附该滤饼发现二者相互吸引。
2.2 对过滤水的分析分别采集合成冷凝液、尿素车间水解水、澄清池来水进行过滤,分析结果见表3。
从表3的结果可以看出,只有合成冷凝液中有氧化铁的存在。
用磁铁检验该滤饼发现二者相互吸引.进一步证明氧化铁来自合成冷凝液。
合成冷凝液中氧化铁可能来源于2个途径,第一是高温变换催化剂(简称高变催化剂)的流失,第二是设备腐蚀。
结合滤饼中有碳的情况,初步判断为高变催化剂流失。
2005年8月化肥厂扩能改造,将高变催化剂卸出,发现催化剂结块、粉碎。
将块状催化剂和粉状催化剂分别采样进行XRF和XRD分析,组分分析结果见表4。
纤维球过滤器操作规程

纤维球过滤器操作规程1、设备主要技术参数QLG-2000,设备直径2000mm,滤速30m/h,处理量90m³/h,工作压力0.6mpa,反洗时间20-30min,悬浮物去除率85-96%,水反洗强度0.5m³/min.㎡。
2、设备开启前准备2.1、检查电源是否接通,供电是否正常。
2.2、检查各润滑点润滑油是否添加。
2.3、向罐内灌水,待滤料浮动后,电动搅拌电机按钮,检查各传动部件是否正常。
2.4、将罐内空气排空。
3、过滤流程打开循环水进水阀、过滤进水阀、滤后出水阀、排气阀,关闭其他阀门,待排气阀溢水时,将排气阀关闭。
4、反洗流程当过滤器用一段时间(虑速低于20m/h)或滤料第一次使用前,以及经过过滤一段时间后水质下降到控制极限时应进行反洗。
反洗时间长短与进水水质有关,一般时间为15分钟左右。
4.1、打开循环水进水阀、反洗进水阀、反洗出水阀、排气阀,关闭其余阀门,启动水泵。
4.2、目测视镜中滤料移动、漂浮、散松时即启动搅拌机,直至洗净(反洗流量应控制在过滤流量的1/2以内为宜)。
4.3、反洗结束后,将罐内积水排尽。
5、注意事项5.1、长期停用时,应把水排尽,并在设备内添加适量的1227杀菌剂。
5.2、在气温低于零度条件下运行时,管体管线应进行保温处理。
5.3、在反洗时应先进水,待滤料移动、漂浮、散松时,方可启动搅拌机构进行洗涤,否则会损坏设备及搅拌机构。
5.4、设备任何部位不准电焊。
5.5、电机不得淋雨。
5.6一般情况下,滤料使用寿命可达二年左右,每季应检查一次滤料,在干燥自由状态下保证滤料层高1m左右。
6、故障排除6.1、洗涤与过滤时跑滤料。
6.1.1、筛板可能损坏,可拆卸人孔检查修理。
6.2、滤后水达不到要求。
6.2.1、滤料没有定时洗涤,需加强管理。
6.2.2、滤料没有压实。
6.2.3、滤料粘有油污或附着胶状物,需投加适量的清洗剂进行反冲洗。
6.2.4、滤料使用时间太长,滤层降低应添加新滤料。
纤维球滤料的使用注意点与反洗

纤维球滤料的使用注意点与反洗材料药剂网整理纤维球滤料是由纤维丝扎结而成的,呈柔性,孔隙可变,它与传统的钢性颗粒滤料相比具有弹性效果好、不上浮水面、孔隙大、工作周期长,水头损失小等优点。
在过滤过程中受工作压力,上层截泥和滤料浸水后自重的影响,形成上疏下密的滤层分布状态,以其极大的比表面积,和空隙率吸附并截留水中的悬浮物。
滤层孔隙沿水流方向逐渐变小,比较符合理想滤料由上大下小的孔隙分布结构,效率高,滤速快,截污容量大,过滤效果好;可再生,用气水反冲洗,冲洗水量为过滤水量的1-2%,适应于各种水质的过滤。
纤维球滤料优点:1、持有原纤维球滤料所有优点:具有耐腐蚀、耐酸、耐温、吸附力强;同时对油具有理想的吸附及解吸附能力。
2、滤层孔隙率大、吸附截污能力强,出水精度高;反洗再生方便,独特的纤维结构使反洗达到搓洗的目的,反洗彻底,用水量少。
3、过滤效果好:进水指标:含油≤20mg/L ,SS≤15mg/L;出水指标:含油≤1mg/L,SS≤1mg/L;1微米粒径去除率:≥96%,COD去除率>60%。
纤维球滤料多久更换纤维球滤料使用周期一般为2-3年,水质好点的三年更换一次。
纤维球滤料能重复使用?纤维球滤料不可再生,掏出来的废纤维球滤料是不可重复利用的,其内部结构以破坏。
将掏出来的废旧纤维球滤料晒干后去除其表面脏东西用酸碱洗干净,再次使用。
过滤水质明显下降,此时纤维球滤料的纤维丝已很脆弱性能大打折扣。
因此不建议纤维球滤料重复使用。
纤维球滤料使用注意事项纤维球滤料在工作过程中,要经常检验其是否正常过滤,观察过滤水质情况。
纤维球滤料的使用周期纤维球滤料的使用周期要看工况情况了,温度、酸碱度、腐蚀性强的成分等。
还有纤维球滤料的成分与污水液体适应性问题。
还要看你设备的滤料选的级别而定,一般纤维球滤料也就用个一个月左右就需要更换了,如你采用的是全新改性纤维球滤料,一般使用二年后,打开人孔填装部分滤料就可以了,无需更换。
纤维球污水处理技术的研究与应用

纤维球污水处理技术的研究与应用作者:于广明来源:《石油知识》 2017年第2期摘要:吉林油田新民采油厂属低渗透油田,长期注水开发,对注入水质的要求高。
新民采油厂现运行的含油污水处理工艺流程为:自然沉降除油——斜板除油——压力过滤——注水。
其中压力过滤,采用的是石英砂过滤罐,生产过程中使用结果表明,处理后的含油污水含油、悬浮物等各项指标,远远达不到低渗透油田的国家标准。
为了保证老油田开发后期的高产、稳产,科技人员通过纤维球污水处理技术的研究与应用,为油田污水处理找到了经济适用的好方法。
应用结果表明,该技术适应性强,并取得了较好的增产效果。
关键词:污水处理;纤维球;过滤技术吉林油田新民采油厂属低渗透油田,长期注水开发,对注入水质的要求高。
新民采油厂现运行的含油污水处理工艺流程为:自然沉降除油——斜板除油——压力过滤——注水。
其中压力过滤,采用的是石英砂过滤罐,生产过程中使用结果表明,处理后的含油污水含油、悬浮物等各项指标,远远达不到低渗透油田的国家标准。
1 纤维球过滤技术1.1结构特点过滤器结构由四部分组成:压紧机构、罐体、搅拌器、滤料(见图1)。
1.2性能参数纤维球过滤器性能参数包括装置指标,运行指标和质量指标三个部分(见表1、表2、表3)。
1.3技术原理纤维球滤料具备易反洗、再生能力强、过滤精度高、抗油污染等优点,适合于油田污水过滤使用。
过滤时,水流自上而下,通过纤维球滤料,依靠直接拦截、惯性拦截、表面吸附等机理除去水中的机械杂质和油类。
由于采用了纤维球滤料,它的纳污量要比要比石英砂等滤料纳污量大,过滤阻力要小。
当滤料污染到一定程度,即超过滤料纳污量20kg/m3时,过滤器就要进行反冲洗,反冲洗时,水流自下而上逆向流经过纤维球滤料,反冲洗过程中搅拌器桨叶不断旋转,使滤料上下运动,不断翻滚。
其原理类似洗衣机,待反冲洗完毕,设备进入过滤状态,进入下一个工作周期。
1.4污水处理工艺为了全面改善污水处理系统的现状,研究应用了KHGL新型改性纤维球过滤技术。
纤维球滤料的使用注意点与反洗综述

纤维球滤料的使用注意点与反洗材料药剂网整理纤维球滤料是由纤维丝扎结而成的,呈柔性,孔隙可变,它与传统的钢性颗粒滤料相比具有弹性效果好、不上浮水面、孔隙大、工作周期长,水头损失小等优点。
在过滤过程中受工作压力,上层截泥和滤料浸水后自重的影响,形成上疏下密的滤层分布状态,以其极大的比表面积,和空隙率吸附并截留水中的悬浮物。
滤层孔隙沿水流方向逐渐变小,比较符合理想滤料由上大下小的孔隙分布结构,效率高,滤速快,截污容量大,过滤效果好;可再生,用气水反冲洗,冲洗水量为过滤水量的1-2%,适应于各种水质的过滤。
纤维球滤料优点:1、持有原纤维球滤料所有优点:具有耐腐蚀、耐酸、耐温、吸附力强;同时对油具有理想的吸附及解吸附能力。
2、滤层孔隙率大、吸附截污能力强,出水精度高;反洗再生方便,独特的纤维结构使反洗达到搓洗的目的,反洗彻底,用水量少。
3、过滤效果好:进水指标:含油≤20mg/L ,SS≤15mg/L;出水指标:含油≤1mg/L,SS≤1mg/L;1微米粒径去除率:≥96%,COD 去除率>60%。
纤维球滤料多久更换纤维球滤料使用周期一般为2-3年,水质好点的三年更换一次。
纤维球滤料能重复使用?纤维球滤料不可再生,掏出来的废纤维球滤料是不可重复利用的,其内部结构以破坏。
将掏出来的废旧纤维球滤料晒干后去除其表面脏东西用酸碱洗干净,再次使用。
过滤水质明显下降,此时纤维球滤料的纤维丝已很脆弱性能大打折扣。
因此不建议纤维球滤料重复使用。
纤维球滤料使用注意事项纤维球滤料在工作过程中,要经常检验其是否正常过滤,观察过滤水质情况。
纤维球滤料的使用周期纤维球滤料的使用周期要看工况情况了,温度、酸碱度、腐蚀性强的成分等。
还有纤维球滤料的成分与污水液体适应性问题。
还要看你设备的滤料选的级别而定,一般纤维球滤料也就用个一个月左右就需要更换了,如你采用的是全新改性纤维球滤料,一般使用二年后,打开人孔填装部分滤料就可以了,无需更换。
高效纤维球过滤器

高效纤维球过滤器工作原理由纤维丝结扎而成的纤维球滤料与传统的刚性颗料滤料不同,它是弹性滤料,它的空隙率大,在过滤过程中,滤层空隙率沿自上而下的水流方向逐渐变小,比较符合理想滤料上大下小的空隙分布,与传统滤料相比,纤维球滤料具有滤速高(20~60m3/h)、截泥量大、反冲彻底、工作周期长等优点。
当反冲洗时,作用于纤维球上的压力释放,纤维球在搅拌的作用下松散并膨胀,在反冲洗水的冲击下达到清洗的目的。
纤维球过滤器具有滤速高、截污能力大、反冲洗彻底、设备紧凑、占地面积小、耐磨损、抗腐蚀等特点。
应用领域生活给水、油田回注水、化工溶液精滤、电子纯水设备、工业给水预处理、轻工造纸、印染制革、空调冷却水循环系统、游泳池循环水、二级处理的过滤等。
外型尺寸及选型规格表型号释义:如800GQ 500:表示设备罐体直径为500mm; GQ:表示高效纤维球过滤器。
安装要求安装位置:纤维球过滤器一般要求安装在室内机房。
设备主体顶端与管道或构筑物间的距离需不小于500mm,设备之间的净距离需不小于1500mm,设备主体距墙体距离需不小于1000mm,以备设备检修之用。
设备固定:纤维球过滤器需将设备底座固定在水泥平台上。
管路连接:纤维球过滤器进出水口及反洗进出水口连接均为国标法兰,排污口应接至设备间排水明沟。
设备进出水口及反洗进出水口均需加装阀门,进水口及反洗进水口管路上均需加装时间或压差控制装置。
供给电源:配备纤维球过滤器反洗水泵供给电源,AC380V/50Hz。
注意事项1.纤维球过滤器智能控制器输入电源为交流AC380V/50Hz,应安装在通风较好的室内,如必须在室外安装应加装防雨装置。
2.新设备或新装纤维球滤料,应先注入约1/2容积的水,然后再装入纤维球滤料,以防止空气进入滤层和滤料碎末进入出水系统。
装入滤料后需将滤料反洗至排水变清,再经正洗合格后方可转入制水。
采油厂纤维球过滤器操作规程

纤维球过滤器操作规程
1. 全自动纤维球过滤器分别有正常运行和反洗运行两个程序,可分别通过手动控制和自动控制完成,操作过程应通过电器控制柜完成各项运行操作。
2. 电器控制柜须配制三相380V电源。
3. 操作前检查电源是否接通,并正常供电。
4. 手动和自动操作时,必须先将控制柜内断路器和单匹开关闭合。
5. 手动
①将转换开关转换至手动位置。
②开启原水进水阀和净水出水阀,开始正常过滤运行。
③正常过滤运行8—10小时后(净水不达标时),需进行反洗。
④反洗时,开启搅拌机,同时关闭原水进水阀和净水出水阀,同时开启反洗出水阀和反洗进水阀。
⑤反洗20-30分钟后,接取进、出口水样进行化验对比,如进、出口水样相同则关闭反洗进水阀和反洗出水阀,过几秒钟后,同时开启原水进水阀和净水出水阀,这时关闭搅拌机,设备进入正常周期运行,如进、出口水质不相同则继续进行反洗。
6. 自动
①将转换开关转换至自动位置。
②自动控制分为压差和时间开联控制,由控制柜自动操作,通过PLC设计程序来实现对设备的启动和停止。
③通过PLC设计程序自动开启原水进水阀和净水出水阀,开始正常过滤运行。
④当过滤器达到设定反洗条件(压差和时间)时,自动开启搅拌机,同时自动关闭原水进水阀和净水出水阀,过几秒钟后,同时开启反洗进水阀和反洗出水阀,进行自动反洗。
⑤反洗20分种后,自动关闭反洗进水阀如反洗出水阀,关停搅拌机,进入下个周期的自动运行。
⑥当一组两个过滤罐同时运行,同时达到反洗条件时,PLC控制柜只对其中一个过滤罐进行反洗,当执行完成第一个罐的反洗程序后,自动进入下个滤罐的反洗程序。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
纤维球滤料用于反冲洗过程
参考资料:
为保证滤层反冲洗后具有足够的清洁度,又能接近均质状态,目前理想的办法是采用气、气水、水的三段式气水反冲洗技术。
反冲洗是为恢复滤池正常工作所采用的反向水流冲洗滤层的操作过程。
操作时,水流经底部排水系统反向通过滤池,以冲洗掉滤料中的堵塞物质,并减少产生水头损失的因素。
不同类型的滤池具有不同的反冲强度与反冲时间,对于快滤池反冲强度为36~54m/h,反冲洗时间为5~10min,滤层膨胀率达40%~50%。
另外,在采用离子交换法处理水或废水时,以及树脂再生操作前也需先进行反冲洗,其目的在于松动树脂层和去除树脂层中的杂质、破碎颗粒等。
在滤池充水并在滤床层面上保有一定水深条件下先进行单独气冲,一方面通过改性纤维球滤料颗粒间相互磨擦使改性纤维球滤料上粘附的污泥脱落,一方面达到使滤层搅动为均质的目的。
经过一段时间的气冲后,不停气且气冲强度无须改变的同时加入水冲,水冲强度很小,只要能使脱落的污泥在合宜的时间内升至排水槽即可。
气水联合反冲是能否使滤层洁净的关键。
单独气冲时脱落的污泥在此阶段因气冲保持滤层流化状态下加上水冲被有效地托至上层。
第三阶段停止气冲,改性纤维球滤料回落为固定床,使脱落的污泥滞留在上层,随后的水冲只是漂洗过程,主要是将上层的高浓度泥水托出滤池,同时进一步清除滤层中剩余的脱落污泥,使滤层达到较彻底的净化。
最后的水冲洗应遵循二条原则,一是不使均质滤层状态受到破坏,二是按冲洗要求要能够使滤层中剩余的脱落污泥被有效地去除。
纤维球反冲洗方式的选择
纤维球滤料的多层孔陈会沿水流方向逐渐变小,形成理想的上大下小的孔晾分布状态,从面增强截污能力。
此外.通过试睑还可发现,当睡速增大时油和惫浮物的去除效果会略有下降,但这种趋势并不是很明显,这是因为毖速增大时.撼层密实度随之增加.撼层的截留作用不断增强.
反冲洗方式的选择
纤维球过雄器运行一段时间后偏要进行反冲洗,来确保过撼出水水质。
反冲洗方式通常有两种.
单水反冲洗和气、水联合反冲洗。
为确定纤维球除油反应器合理的反冲洗方式,在反冲水强度为10L/m'、反冲洗时间为20 min的情况下,首先进行单水反冲洗.然后保持反冲水强度和时间不变,从零渐加大反冲气强度至30 L/m。
,进行气、水联合反冲洗.并分别侧定不同反冲洗情况下的反冲试验发现,对改性纤维球进行单才先效果并不理忽.当通人反冲气后.A 乙冲洗时,反洗效果明显提高,当反冲气强度增大为20 L/m时.反冲洗效果较为理想,之后继续增大反冲气,发现反冲洗效果并没有明显增加。
采用气、水联合反冲洗具有较好的反冲洗效果,这是因为纤维球碑料对油具有很好的吸附能力,加上纤维球滋料具有较大的空凉率和压缩较为密实,使得单纯的反冲水很难去除纤维球内部的油演,必须采用气、水联合反冲洗方式,借助一定强度的反冲气体的强烈搅动和振荡,促成纤维球间的摩攘.才能达到良好的反冲洗效果。
