(工艺技术)手机金属部件设计及制造工艺
手机金属卡托生产工艺
手机金属卡托生产工艺手机金属卡托生产工艺是指将金属材料加工成适用于手机的卡托部件的过程。
下面是手机金属卡托生产工艺的步骤：1. 材料准备：选择适用于手机卡托的金属材料进行加工。
常用的金属材料有铝合金、不锈钢等。
根据需求，选择合适的材料进行加工。
2. 材料切割：将大块的金属材料切割成适当的大小。
通常使用激光切割机进行切割。
激光切割机能够精确控制切割线路，确保切割出的卡托形状正确。
3. 表面处理：为了增加卡托的美观度和耐用性，需要对切割好的金属卡托进行表面处理。
常见的表面处理方法有阳极氧化和喷涂。
阳极氧化可增加金属卡托的耐腐蚀性和硬度，喷涂则可以增加卡托的颜色和质感。
4. 制造模具：根据手机设计图纸，制作卡托的模具。
模具通常是由金属材料制成，通过模具可以使得卡托的形状更加精准。
5. 冲压：将切割好的金属材料放入模具中，使用冲床进行冲压。
冲压是将金属材料通过模具的压力进行成型，使得卡托的外观和大小与手机要求一致。
6. 折弯：将冲压好的金属卡托进行折弯成手机卡托的形状。
通常使用折弯机进行折弯操作。
折弯是为了使得手机卡托更符合手机的外形。
7. 成型：经过折弯后的金属卡托可能存在一些不平整的地方，为了使得卡托更加平整，需要进行成型。
通常使用成型机进行成型操作。
8. 清洁和检验：经过成型后的金属卡托需要进行清洁和检验。
清洁是为了去除卡托上的灰尘和污垢，检验是为了检查卡托的质量是否合格。
9. 表面涂层：根据需要，可以对金属卡托进行一层保护涂层，如电镀、喷涂等。
这样可以增加卡托的耐磨性和耐腐蚀性。
10. 包装：经过检验和涂层后的金属卡托进行包装。
通常使用泡沫箱或塑料袋进行包装，然后放入纸箱进行运输。
以上就是手机金属卡托生产工艺的步骤。
通过这些步骤，可以生产出符合手机要求的金属卡托部件。
手机制造相关工艺

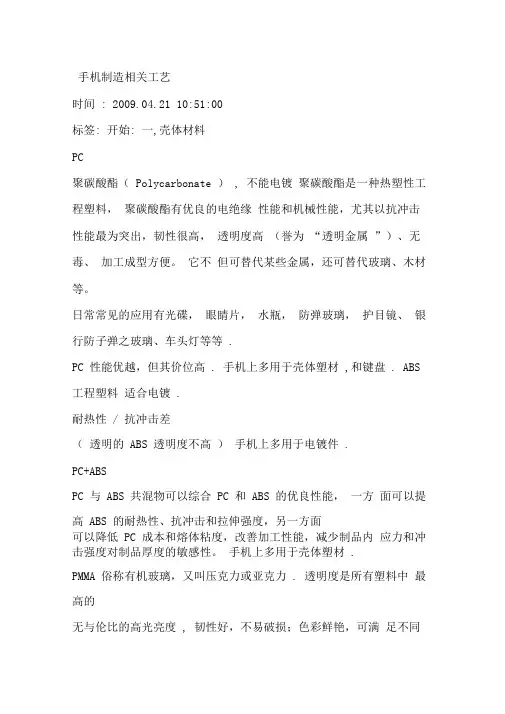

手机制造相关工艺时间 : 2009.04.21 10:51:00标签: 开始: 一,壳体材料PC聚碳酸酯（ Polycarbonate ） , 不能电镀聚碳酸酯是一种热塑性工程塑料，聚碳酸酯有优良的电绝缘性能和机械性能，尤其以抗冲击性能最为突出，韧性很高，透明度高（誉为“透明金属”）、无毒、加工成型方便。
它不但可替代某些金属，还可替代玻璃、木材等。
日常常见的应用有光碟，眼睛片，水瓶，防弹玻璃，护目镜、银行防子弹之玻璃、车头灯等等 .PC 性能优越，但其价位高 . 手机上多用于壳体塑材 ,和键盘 . ABS 工程塑料适合电镀 .耐热性 / 抗冲击差（透明的 ABS 透明度不高）手机上多用于电镀件 .PC+ABSPC 与 ABS 共混物可以综合 PC 和 ABS 的优良性能，一方面可以提高 ABS 的耐热性、抗冲击和拉伸强度，另一方面可以降低 PC 成本和熔体粘度，改善加工性能，减少制品内应力和冲击强度对制品厚度的敏感性。
手机上多用于壳体塑材 .PMMA 俗称有机玻璃，又叫压克力或亚克力 . 透明度是所有塑料中最高的无与伦比的高光亮度 , 韧性好，不易破损；色彩鲜艳，可满足不同品位的个性追求。
但其耐溶剂性差，且不耐冲击 ,（易碎）我国 PMMA 主要消费领域为广告灯箱、标牌、灯具、浴缸、仪表、生活用品、家具等中低端市场 .手机上多用于屏幕 lens 和 camera lensRubber橡胶 ,质地软 ,可塑性强 . 手机上多用于塞子和键盘金属也有很少型号用金属做外壳 , 拉丝铝合金壳 ,不锈钢电池盖等带颜色的铝合金是表面氧化的作用结果 .二:手机外观效果1,注塑色节省成本免喷漆部件 , 颜色即注塑件母料的颜色 , 常见黑色和白色 , 多用于低端机 .外观纹理有麻面和光面之分麻面 ,即表面模具内火花纹 , 亚光磨砂质感 .火花纹可以控制粗细 ,也可以是规则的图案阵列 .光面 ,即表面模具内抛光 ,高光效果 . 塑壳不适宜表面丝印字符 . 2,喷漆喷漆一般是喷两层 , 特别点的喷三层颜色由底漆决定表面效果由面漆决定喷漆中可添加银粉和珍珠粉等 , 所以比注塑壳的颜色漂亮 . A, 最常见的是 UV 漆UV 漆是 Ultraviolet Curing Paint 的英文缩写。
手机结构件工艺介绍
手机结构件工艺介绍1. 引言手机作为现代社会人们离不开的日常用品，其结构件的制造工艺对于手机的性能和品质起着至关重要的作用。
本文将介绍手机结构件的常见制造工艺及其特点，帮助读者更好地了解手机结构件的工艺过程。
2. 金属结构件工艺介绍手机的金属结构件一般包括机壳、按键等部件，其制造工艺主要有以下几种：2.1 铝合金机壳铝合金机壳是目前手机常见的机壳材料之一，其工艺过程如下：1.壳体切割：首先，根据手机设计图纸，使用数控机床将铝合金板材切割成所需的壳体形状；2.打孔：在壳体上进行孔位打孔，以用于安装其他零部件，如摄像头、按键等；3.表面处理：通过阳极氧化、电镀或喷涂等表面处理工艺，为机壳提供外观和耐磨性；4.焊接：将各个零部件进行精确的焊接，确保机壳的稳固性；5.抛光：通过研磨和抛光工艺，使机壳表面光滑，并提高机壳的触感。
2.2 不锈钢机壳不锈钢机壳是一种通用金属机壳材料，其工艺过程与铝合金机壳类似，但由于不锈钢材料相对较硬，在切割和加工过程中需要更高的工艺精度和设备要求。
3. 塑料结构件工艺介绍手机的塑料结构件主要包括后壳、按键等部件，其制造工艺主要有以下几种：3.1 注塑成型注塑成型是最常见的塑料结构件制造工艺，其过程如下：1.模具设计：首先，设计和制造塑料注塑模具，模具的形状应与手机结构件的形状相匹配；2.原料准备：准备合适的塑料原料颗粒，例如ABS、PC等；3.塑料熔融：将塑料原料颗粒放入注塑机，并通过高温熔融成液态塑料；4.注塑成型：将熔融的塑料通过注射装置喷射进模具中，待塑料冷却凝固后，取出成型的结构件；5.脱模：使用脱模器具将成型的结构件从模具中取出。
3.2 压力成型压力成型适用于厚度较大、尺寸较大的塑料结构件制造，其过程如下：1.塑料片材预热：将塑料片材经过预热处理，使其柔软，易于压制成型；2.放置模具：将预热后的塑料片材放置在加热平台上，并覆盖上模具；3.压制成型：启动压力成型机，通过加热平台的温度和压力，将塑料片材压制成型；4.脱模：待成型的结构件冷却后，将其从模具中取出。
手机中框cnc加工工艺
手机中框CNC加工工艺手机中框作为手机外壳的重要部分，其外观设计和加工工艺直接关系到手机外观的美观度及质量。
其中，CNC加工技术在手机中框加工中扮演着重要角色。
本文将介绍手机中框的CNC加工工艺流程，并探讨其在手机制造中的重要性。
1. CNC加工技术概述CNC加工技术是一种通过计算机数控系统控制机床进行加工的技术。
它具有高精度、高效率、灵活性强等优点，被广泛应用于各种工业制造领域。
2. 手机中框CNC加工流程2.1. 设计与编程首先，设计师将手机中框的CAD图纸输入到计算机软件中，然后通过CAM软件对CAD图纸进行编程，生成加工路径和刀具路线。
2.2. 材料准备选择适合手机中框材料的铝合金坯料，进行切割、热处理等工艺处理，以保证材料的性能符合要求。
2.3. 夹具设计根据手机中框的形状和尺寸设计夹具，用于固定工件，保证加工精度和稳定性。
2.4. 加工操作通过数控机床按照预先设定的加工路径和刀具路线进行切削、钻孔、开槽等操作，将铝合金坯料加工成符合要求的手机中框零件。
2.5. 表面处理对加工好的手机中框零件进行表面处理，包括打磨、抛光、阳极氧化等，增加其外观光泽度和耐腐蚀性。
3. 手机中框CNC加工工艺的重要性手机中框作为手机外观的重要组成部分，其设计和加工质量直接关系到手机外观的美观度和品质。
采用CNC加工技术可以保证手机中框的加工精度和一致性，提高生产效率，降低成本，同时也可以满足个性化定制的需求。
结语通过本文的介绍，我们了解到手机中框的CNC加工工艺在手机制造中的重要性和应用。
只有不断提高生产工艺和技术水平，才能生产出更加优质的手机产品，满足人们对手机外观设计和品质的不断追求。
愿手机中框的CNC加工工艺在未来得到更广泛的应用和发展。
手机金属壳工艺流程

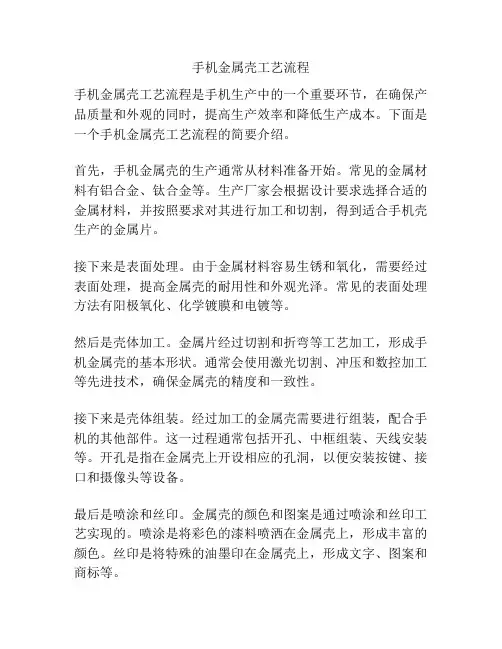

手机金属壳工艺流程
手机金属壳工艺流程是手机生产中的一个重要环节，在确保产品质量和外观的同时，提高生产效率和降低生产成本。
下面是一个手机金属壳工艺流程的简要介绍。
首先，手机金属壳的生产通常从材料准备开始。
常见的金属材料有铝合金、钛合金等。
生产厂家会根据设计要求选择合适的金属材料，并按照要求对其进行加工和切割，得到适合手机壳生产的金属片。
接下来是表面处理。
由于金属材料容易生锈和氧化，需要经过表面处理，提高金属壳的耐用性和外观光泽。
常见的表面处理方法有阳极氧化、化学镀膜和电镀等。
然后是壳体加工。
金属片经过切割和折弯等工艺加工，形成手机金属壳的基本形状。
通常会使用激光切割、冲压和数控加工等先进技术，确保金属壳的精度和一致性。
接下来是壳体组装。
经过加工的金属壳需要进行组装，配合手机的其他部件。
这一过程通常包括开孔、中框组装、天线安装等。
开孔是指在金属壳上开设相应的孔洞，以便安装按键、接口和摄像头等设备。
最后是喷涂和丝印。
金属壳的颜色和图案是通过喷涂和丝印工艺实现的。
喷涂是将彩色的漆料喷洒在金属壳上，形成丰富的颜色。
丝印是将特殊的油墨印在金属壳上，形成文字、图案和商标等。
总结起来，手机金属壳的工艺流程包括材料准备、表面处理、壳体加工、壳体组装和喷涂丝印等环节。
每个环节都需要严格控制，确保手机金属壳的质量和外观。
随着科技的发展和工艺的创新，手机金属壳工艺流程也在不断改进和完善，以满足消费者对高品质手机的需求。
智能手机的生产工艺与工具研究

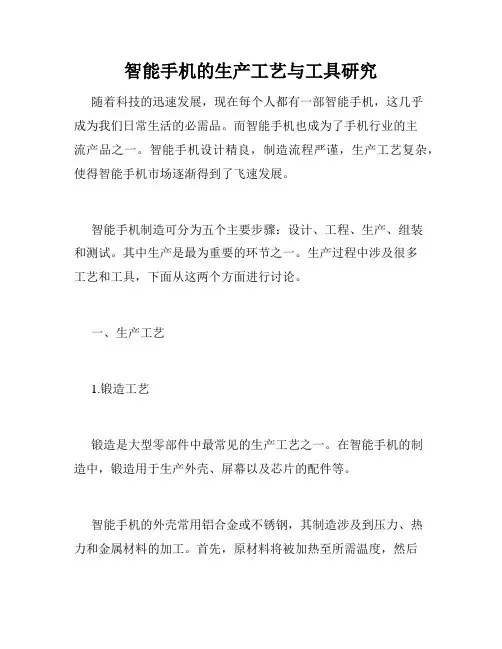

智能手机的生产工艺与工具研究随着科技的迅速发展，现在每个人都有一部智能手机，这几乎成为我们日常生活的必需品。
而智能手机也成为了手机行业的主流产品之一。
智能手机设计精良，制造流程严谨，生产工艺复杂，使得智能手机市场逐渐得到了飞速发展。
智能手机制造可分为五个主要步骤：设计、工程、生产、组装和测试。
其中生产是最为重要的环节之一。
生产过程中涉及很多工艺和工具，下面从这两个方面进行讨论。
一、生产工艺1.锻造工艺锻造是大型零部件中最常见的生产工艺之一。
在智能手机的制造中，锻造用于生产外壳、屏幕以及芯片的配件等。
智能手机的外壳常用铝合金或不锈钢，其制造涉及到压力、热力和金属材料的加工。
首先，原材料将被加热至所需温度，然后就可以进行锻造操作了。
锻造工艺能够为制造商提供更坚固、更轻便的外壳。
2.注塑工艺注塑是生产熔化塑料制品的一种生产工艺，该工艺通常用于生产手机外壳的小组件。
在注塑过程中，压缩空气将塑料推入模具中进行成型。
3.薄膜工艺薄膜工艺用于生产智能手机的屏幕。
薄膜工艺可以将薄膜材料涂上不同的化学物质，形成仿射膜、导电膜或透明膜等。
所产生的薄膜可以用于制造触控屏幕、保护膜或液晶屏幕。
这项工艺技术质量的影响是肉眼不可见的，但却是对智能手机品质和稳定性的重要保障。
二、生产工具1.丝印机丝印机能够在智能手机的塑料外壳或金属外壳上直接打印。
该工具利用了一种名为丝网的印刷机制，来执行具有高精度要求的塑胶和金属印刷。
丝印机的出现，使得印刷字体更加精细，色彩更加鲜艳。
2.精铣机智能手机的精密组件需要一个高精度的切割工具，这正是精铣机的功能所在。
精铣机可以将大块材料切割成所需要的三角形、梯形或矩形形状，并将其精确打造成户外活动手表或多媒体播放器等组件。
3.光刻机光刻机是生产高清图像的工具之一。
这种工具使用类似于摄影的方式，通过一种称之为光学显影的技术，来制作智能手机的屏幕。
出现光学显影技术后，屏幕的清晰度得到了很大的提高。
综上所述，生产工艺和工具是智能手机制造的两个主要方面。
金属手机壳生产工艺流程
生产工艺流程：铝挤→DDG→粗铳内腔→铳天线槽→T处理→NMT纳米注塑→精铳外腔→抛光→喷砂→一次阳极→高光处理→精铳内腔→二次阳极→铳导电位→热熔螺母→成品检测第一步铝挤将柱形铝材进行切割并挤压，会让铝材挤压之后成为规整铝板方便加工。
第二步 DDG固定铝板，经过DDG环节将铝板精准地铳成规整三维体积。
第三步粗铳内腔使用墙内夹具夹住金属机身使用CNC机床粗铳内腔、以及与夹具结合的定位柱加工好。
第四步铳天线槽按照设计要求使用CNC机床铳出天线槽以便设备接收射频信号，并且保持必要的连接点保证金属机身的强度和整体感。
第五步 T处理将金属机身置于特殊的T液等化学药剂中，使铝材表面形成纳米级孔洞。
第六步 NMT纳米注塑NMT纳米注塑是将高温高压状态下的特殊塑料挤入经过T 处理过的金属材料上，让塑料与金属表层的纳米级细小孔洞紧密结合。
第七步精铳外腔金属机身按照设计要求进行CNC机床精铳3D塑形（包括弧面、侧边等）。
第八步抛光使用顶级高速精密CNC机床，按照设计要求将金属机身加工到表面A0-A2级光洁度。
第九步喷砂使用喷砂设备将金属机身进行“喷砂”处理，呈现磨砂表面效果。
第十步第一次阳极使用天车车床进行第一次阳极，目的是通过阳极氧化让铝本色变为金色，不被汗液等外界因素所干扰。
第十一步高光处理使用最高等级的超高速CNC机床对金属机身的边角进行精密切割。
第十二步精铳内腔使用CNC机床将用于夹具锁止的定位柱等多余件去除，将金属机身内腔整洁。
第十三步第二次阳极使用天车车床进行第二次阳极，目的是将金属机身表面被氧化，形成致密、坚硬的氧化膜。
第十四步铳导电位使用CNC机床去掉局部阳极氧化膜，露出金属连接点。
第十五步热熔螺母使用机械臂将装配螺母嵌入到金属机身内腔准确位置。
第十六步检测成品利用光学仪器对产品进行亚微米级测量。
金属手机外壳的工艺分析及成形模具的设计
摘要本论文主要通过研究获得镁合金板材的冲压性能基本数据，研究镁合金板材冲压成形工艺技术,根据镁合金板材冲压成形极限特点，设计较为合理的冲压模具，用冲压工艺制成了AZ31B镁合金生产手机外壳。
冲压工艺的主要技术为：镁板加热温度250-300℃，模具采用电阻加热，凹模温度250-300℃，采用200目石墨作为润滑剂。
镁合金冲压手机外壳具有一系列性能优势，具有很大的市场优势和广阔应用前景。
关键词镁合金；冲压性能；成形极限；冲压模具AbstractIt is one of major research objects about developing deformation magnesium alloys to study the technology of magnesium alloys sheet pressing.According to the forming limit of magnesium alloy sheet,more reasonable press mould is designed, , the shell of mobile phone using AZ31B magnesium alloys is made.Main stamping technology:temperature of blank is 250-300℃, temperature of the die is 250-300℃,graphite as lubricant.This mobile phone shell has a series of advantages,and its stiffness,strength,resistance to impact have been also improved,produce efficiency is high,which has wide market and bright prospect.Key words magnesium alloy stamping performance forming limit press mould目录摘要.................................................................................................................................................. I Abstract .......................................................................................................................................... II第1章绪论 (1)1.1 模具与模具工业 (1)1.1.1 模具工业的重要性 (1)1.1.2 模具的现状 (1)1.1.3 现在模具制造技术的发展趋势 (2)1.2 我国的模具工业 (3)1.2.1 发展现状 (3)1.2.2 主要差距 (4)1.3 论文的选题背景和意义 (5)1.4 论文研究的主要内容 (5)第2章镁及镁合金的概述 (7)2.1 镁合金的结构性能特点 (7)2.2 镁合金的研究现状 (8)2.3 镁合金成形性能研究现状 (9)2.4 本章小结 (10)第3章AZ31B镁合金板材的冲压性能及工艺技术研究 (11)3.1 AZ31B板材的基本成形性能 (11)3.2 塑性应变比r的测定 (11)3.3 AZ31B板材中高温冲压性能 (12)3.4 拉伸试验 (14)3.5 本章小结 (16)第4章AZ31B镁合金手机外壳的冲压模具和工艺 (17)4.1 手机外壳的冲压生产工艺分析 (17)4.1.1 冲压手机外壳形状与尺寸 (17)4.1.2 冲压工艺分析 (17)4.2 冲压模具的制备 (18)4.2.1 落料模具 (18)4.2.2 拉深模具 (20)4.2.3 冲孔模具 (21)4.3 冲压工艺技术 (23)4.3.1 冲压设备及模具 (23)4.3.2 冲压工序及工艺技术 (23)4.4 本章小结 (26)第五章压力机的液压系统 (27)5.1 概述 (27)5.2 YA32-100型四柱万能液压机液压系统的工作原理及特点 (27)5.3 本章小结 (29)结论 (30)参考文献 (31)致谢 (32)附录1 盒形件的拉深变形特点和毛坯的形状与尺寸的确定 (33)附录2 英文文献 (36)附录3 中文翻译 (38)第1章绪论1.1 模具与模具工业1.1.1 模具工业的重要性模具是工业生产的基础工艺装备，在电子、汽车、电机、电器、仪表、家电和通讯等产品中，60%~80%的零部件都依靠模具成形。
手机金属壳工艺流程
手机金属壳工艺流程
《手机金属壳工艺流程》
手机金属壳是手机外壳的一种常见材质，它的加工工艺需要经过多道工序，才能制作成完美的外观。
下面是手机金属壳的工艺流程：
1. 材料准备：首先需要准备好金属材料，通常是铝合金或者不锈钢。
这些材料需要经过切割、研磨等处理，以便后续的加工。
2. 冲压成型：经过材料准备后，金属材料需要进入冲压机进行成型。
这个步骤需要根据设计图纸，将金属板料冲压成手机外壳的形状。
3. 精密加工：经过冲压成型后，金属外壳还需要进行精密加工。
这个步骤通常需要使用数控机床进行精密加工，以便将外壳的边缘、孔位等加工得更加精准。
4. 表面处理：金属外壳经过精密加工后，需要进行表面处理。
一般来说，手机金属外壳会进行阳极氧化、喷砂、拉丝等表面处理，以增加外观的质感和耐用性。
5. 组装：经过表面处理后的金属外壳，可以进行组装。
这个步骤通常会将金属外壳与其他手机零部件进行组合，形成一个完整的手机。
通过以上工艺流程，手机金属壳可以制作成具有良好质感和外
观的外壳。
这些工艺流程需要严格的加工技术和工艺要求，才能生产出高质量的手机金属外壳。
手机电路板生产工艺
手机电路板生产工艺手机电路板生产工艺是制造手机电路板的一系列操作和步骤。
手机电路板是连接手机各个组件和部件的关键部分，制造工艺的质量将直接影响到手机的性能和可靠性。
以下是手机电路板生产的一般工艺流程：1. 材料准备：准备所需的基材、金属箔和印刷胶等原料。
2. 图形设计：根据手机设计要求，制作电路板的图形设计文件，包括电线路和连接部分等。
3. 板材剪裁：根据设计要求，将基材和金属箔剪裁为合适的尺寸。
4. 印刷工艺：采用印刷技术将电路图案和连接部分印制在基材上，形成电路板的基础结构。
5. 局部加固：根据设计要求，对电路板的关键区域进行加固，提高电路板的结构稳定性和可靠性。
6. 焊接：焊接电子元件到电路板上，包括贴片式和插件式两种方式，确保元件与电路板的良好连接。
7. 涂覆和固化：涂覆保护性层，以防止电路板受到外界环境的侵蚀，然后通过加热或紫外线等方式固化。
8. 测试和检验：进行电路板的功能和质量检测，确保电路板符合设计要求和相关标准。
9. 清洁和包装：清洁电路板，去除表面的污垢和残留物，并进行适当的包装，以防止损坏和污染。
手机电路板生产工艺中需要严格控制各项指标，如电线路设计、材料质量、印刷精度、焊接质量等。
同时，要确保生产过程中的环境干净、温度稳定和湿度适宜，以保证电路板的稳定性和可靠性。
另外，还要严格执行质量管理体系，包括制定相关规范和流程、进行过程控制和质量控制、培训员工等。
手机电路板生产工艺的改进和优化对于提高手机质量、延长使用寿命、提高用户体验都起着重要的作用。
因此，手机生产企业需要不断探索和创新，引进先进的生产设备和工艺技术，加强研发和技术人员的培养，提高整体制造水平，以满足市场的需求和用户的期望。
铝合金手机外壳加工工艺
4
阳 极 氧 化
5
阳 极 氧 化
6
阳 极 氧 化
7
阳 极 氧 化
8
阳 极 氧 化
双 顶 喷 水 洗
双 顶 喷 水 洗
1
超 声 波 表 调
超 声 波 水 洗
2
超 声 波 表 调
顶 喷 中 转 水 洗
A 1 2 3 4 5 6
过道
过道
过道
下 料
交 换 车
5
烘 干
4
烘 干
3
烘 干
2
烘 干
1
烘 干
热 水 洗
纳米注塑材料是：PPS和PBT，纳米注塑需要注 意：模具和铝合金都需要加热到150度再注塑，做 模具的时候需要注意放铝合金的缩水率千分之二点 五，注塑完要加热回火140度一小时
二、铝合金外壳制造工艺 -第7步：精铣弧面
CNC第4夹位，对于全金属手机而言，除了信 号天线难以处理之外，还有就是金属机身的3D 塑形，这恰好也是最费时的一道工序。
双 顶 喷 水 洗
强 力 吹 风
预 浸
热 水 洗
化 学学 抛 光
热 水 洗
双 顶 喷 水 洗
双 顶 喷 水 洗
预 封 孔
双 顶 喷 水 洗
双 顶 喷 水 洗
超 声 波 剥 黑 膜
双 顶 喷 水 洗
双 顶 喷 水 洗
超 声 波 水 洗
1
阳 极 氧 化
2
阳 极 氧 化
3
阳 极 氧 化
二、铝合金外壳制造工艺 -第8步：精铣侧边
CNC第5夹位，金属机身的3D弧面被CNC铣出 来了，但是在边缘还保留一圈冗余，这时就需要精 铣侧边，然后就能看到金属外壳的雏形了。
金属手机外壳冲压模具设计论文
金属手机外壳冲压模具设计论文一、引言随着现代科技的飞速发展，手机已经成为人们日常生活中必不可少的通讯工具。
作为手机的核心部分之一，手机外壳起到保护内部电子元件和美观外观的作用，因此其设计和制造过程显得尤为重要。
本论文将讨论金属手机外壳冲压模具的设计，通过分析金属手机外壳的特点和制造工艺，提出一种具有高效率和高质量的冲压模具设计方案。
二、金属手机外壳的特点2.1 材料选择金属手机外壳通常采用铝合金材料，这是因为铝合金具有轻质、耐腐蚀和良好的导热性能等特点。
此外，铝合金材料还具有良好的可塑性，使得其适合进行冲压加工。
2.2 外壳结构金属手机外壳通常由多个零部件构成，例如前壳、后壳、边框等。
这些零部件需要通过冲压工艺进行加工，最后组装在一起形成完整的手机外壳。
外壳的结构设计需要考虑到手机内部电子元件的布局和外部用户的使用体验。
三、金属手机外壳冲压模具设计3.1 模具基本结构金属手机外壳的冲压模具通常由上模和下模两部分组成，其中上模包括上模座、上模板和上顶针，下模包括下模座、下模板和下顶针。
3.2 模具设计考虑因素在进行金属手机外壳冲压模具设计时，需要考虑以下几个因素：3.2.1 材料选择模具材料需要具有高硬度和耐磨性，以确保模具在长时间使用中保持稳定的性能。
常用的模具材料包括合金工具钢和硬质合金等。
3.2.2 结构设计模具结构设计需要考虑到手机外壳的外形和内部结构，以确保模具可以准确复制出手机外壳的形状。
此外，模具结构还需要尽可能简化，以提高生产效率。
3.2.3 工艺分析在设计冲压模具时，需要进行工艺分析，确定合理的冲孔顺序和冲孔位置，以避免冲压过程中产生过大的应力和变形。
3.3 模具制造和调试完成金属手机外壳冲压模具的设计后，需要进行模具的制造和调试。
制造过程需要精确控制加工精度，以确保模具可以准确复制出手机外壳的形状。
调试过程需要进行模具的装配和调整，以保证冲压过程中的稳定性和精度。
四、结论本论文以金属手机外壳冲压模具设计为研究对象，通过分析金属手机外壳的特点和制造工艺，提出了一种具有高效率和高质量的冲压模具设计方案。
手机结构工艺介绍
Xcode
Xcode是苹果公司开发的集成开发环境， 用于开发iOS和macOS应用程序。
Visual Studio
Visual Studio是微软公司开发的集成开发 环境，支持开发Windows Mobile、 Windows桌面和Web应用程序。
04 手机制造工艺
组装工艺
组装工艺是手机制造过程中最为关键的环节之一，它涉及到多个零部件的组合和装 配。
手机结构工艺介绍
目录
CONTENTS
• 手机整体结构 • 手机硬件工艺 • 手机软件工艺 • 手机制造工艺 • 手机结构设计挑战与解决方案 • 手机结构工艺发展趋势
01 手机整体结构
手机外观设计
材质选择
手机外观材质通常采用金属、玻璃或塑料，每种材质都有 其独特的质感和特点，如金属的坚固和导热性、玻璃的通 透和耐磨性、塑料的轻便和成本优势。
在组装过程中，需要确保每个零部件的位置和方向正确，并且满足精度要求，以保 证手机的性能和稳定性。
组装工艺通常采用自动化生产线，通过机器人和各种夹具来完成，以提高生产效率 和产品质量。
测试工艺
01
测试工艺是确保手机性能和质量的重要环节，它包括功能测试、性能 测试、可靠性测试等多个方面。
பைடு நூலகம்02
功能测试主要是检查手机的各种功能是否正常，如通话、短信、上网、 拍照等。
快充技术缩短充电时间，提高充电体验。
安全性能
电池封装
确保电池使用安全，防止过充、过放和高 温。
采用高能量密度材料，减小电池体积和重 量。
03 手机软件工艺
操作系统
操作系统
操作系统是手机的核心软件，负责管理手机的硬件资源和软件运行环 境。
Android系统
手机金属外壳工艺流程
手机金属外壳工艺流程
《手机金属外壳工艺流程》
现代手机通常都采用金属外壳，这种外壳不仅具有高质感，还具备良好的抗压和抗划伤性能。
金属外壳的生产工艺流程相当繁杂，包括多个环节的加工和处理。
首先，制造金属外壳的工艺从设计开始，根据手机的外形尺寸和结构来设计金属外壳的模具。
随后，通过冲压机对铝合金或不锈钢原材料进行压制成形。
其次，经过机械加工和切割处理，将外壳表面进行打磨，使其光洁度和平整度达到要求。
同时，在外壳表面进行阳极氧化处理，以提高外壳的硬度和耐腐蚀性。
再之后，通过喷涂工艺对外壳进行喷涂，从而使其具备丰富的色彩选择和防刮性能。
最后，进行组装和检测，确保外壳与手机的其他部件完美贴合。
在这个整个工艺流程中，每个环节都需要高度的技术和工艺水平，且任何一个环节的失误都会影响手机外壳的质量。
因此，手机金属外壳的制造过程需要配备先进的设备和精湛的技术，才能确保其质量和外观达到用户的要求。
总的来说，手机金属外壳工艺流程是一个复杂而精细的制造过程，它有力地确保了手机外壳的质量和外观，为手机的整体品质奠定了坚实的基础。
手机外壳金属加工工艺比较(铸造、锻造、冲压、CNC)
手机外壳金属加工工艺比较（铸造、锻造、冲压、CNC）下图描述了几种手机外壳金属加工工艺在加工成本、CNC用量、加工周期、成品率、可设计性、外观质感的比较。
从整体上分析，一个工艺雷达图的面积越大，一般说明其综合性能越佳；从单个维度分析，每个维度划分了10个等级，分数越高说明某个工艺在该维度越佳。
铸造| Casting铸造是人类较早掌握的一种金属热加工工艺，是现代机械制造工业的基础工艺之一。
铸造毛坯因近乎成型，而达到免机械加工或少量加工的目的，降低了成本并一定程度上减少了时间。
金属铸造是将把熔化的金属液注入用耐高温材料制作的中空铸型内，冷凝后得到预期形状的制品；所得到的制品就是铸件。
图：液体金属--充型--凝固收缩--铸件铸造的分类一、重力铸造| Gravity Casting是指金属液在地球重力作用下注入铸型的工艺，也称浇铸。
其金属液一般采用手工倒入浇口，依靠金属液自重充满型腔、排气、冷却、开模得到产品。
重力浇铸具有工艺简单，模具成本低，内部气孔少，可进行热处理等优势，但同时具有致密性差，强度稍差，不宜生产薄壁零件，表面光洁度低，生产效率低，成本高等缺陷。
二、压力铸造(压铸) | Die Casting在高压作用下，使液态或半液态金属以较高的速度充填压铸型(压铸模具)型腔，并在压力下成型和凝固而获得铸件的方法。
高压铸造能够快速充型，生产效率极高，产品致密性好，硬度高，表面光洁度好，能够生产壁厚比较薄的零件；同时由于采用高压空气进行充型，内部卷入气体较多，容易在产品内部形成气孔，故此不可以进行热处理（热处理时内部气体会膨胀，导致产品出现鼓包或裂开等缺陷）及加工量过大的后期机加工（避免穿透表面致密层，露出皮下气孔，造成工件报废）。
不过，普通铝压铸工艺存在很难进行光滑的铝氧化膜处理的课题。
原因是，为了提高流动性使其流遍模具的所有区域，在原料中添加了硅。
因此，如果要为铝压铸件着色，涂装之后可能会因为显得像塑料而失去高档感。
一文看懂手机金属零件工艺
1.1前言金属部件在手机结构设计中发挥越来越大的作用.某些手机的翻盖上壳采用的是铝合金冲压成形再进行阳极氧化的制造工艺而翻盖下壳则是采用镁合金射铸工艺成型，由于金属的强度较高，因此可以实现塑件无法实现的结构。
本章将介绍目前手机中常用的金属部件的结构设计及其制造工艺。
1.2镁合金成型工艺在手机结构件中，镁合金由于其重量轻，强度高等特点已大量的被采用。
镁合金零件目前主要采用压铸(die-casting)和半固态射铸法(thixomolding)进行生产。
本节主要介绍镁合金压铸工艺和半固态射铸工艺特点及设计注意事项。
1.2.1镁合金压铸工艺压铸机通常分为热室（hot-chamber）的与冷室的（cold-chamber）两类。
前者的优点是：模具中积流的残料少，铸件表面平整，内部气孔、疏松少，但设备维护费较高。
镁合金熔体对钢的浸蚀并不特别严重，因此，除采用热室压铸机制造零部件外，也可选用冷室压铸机。
通常，可根据零部件大小与铸件特性来选择压铸工艺。
如铸造大的与较大的汽车零件；若压铸机的压力较小，则只好用冷室压铸；若压铸机较多，大中小结构搭配合理，还是宜选用热室压铸法。
而铸造轻薄的3C（笔记本电脑，照相机，摄像机）机壳零部件与自动控制阀的细小零件，则可选热室压铸工艺，因其压铸速度快，成品率也较高（此处成品率＝铸件质量/所消耗的熔体质量）。
1.2.2镁合金半固态射铸工艺半固态射铸是美国道化学公司(Dow chemical Co.0)开发的一种高新技术，在工业发达国家是一项成熟的工艺，在我国台湾省此项技术已趋于成熟。
我国此项技术已经开始进入生产阶段，但是模具国内仍然无法自主设计和开发。
它的制造原理是将镁合金粒料吸入料管中，加热的同时通过螺杆的高速运转产生触变现象，射出时以层流的方式充填模具，形成结构致密的产品。
如图5-1所示为镁合金半固态射铸系统示意图。
图5-1镁合金半固态射铸系统示意图镁合金半固态射铸法的优点是：1.零件表面质量高，低气孔率，高致密性，抗腐蚀性能优良；2.可铸造壁厚薄达0.7～0.8mm的轻薄件，尺寸精度高，稳定性好；3.强度高，刚性好；4.不需要熔炼炉，不但安全性高、劳动环境好而且不产生热公害；5.不使用对臭氧层有严重破坏作用的六氟化硫气体，不会形成重金属残渣污染；6.铸件收缩量小；7.铸件的表面良品率高，可达50％或更高些，此处所说的良品是压铸工序无表面缺陷的。
