手机基本电路工作原理

合集下载

手机的构造及其工作原理

手机的构造及其工作原理

手机的构造及其工作原理手机包括四个系统:音频逻辑系统:完成音频数字信号的处理以及手机音频控制各部分的逻辑。

射频系统:完成信号的接收和传输,是手机与基站之间信息交换的桥梁。

人机接口系统:实现人机之间的沟通交流,供用户查看运行结果。

电源系统:手机及其所需的各种电压来源于由手机电池,手机内部的电池电压需转换为多种不同的电压,以供手机的不同部件使用。

1、音频逻辑系统逻辑控制可分为音频逻辑和音频信号处理两部分。

它是完整的数字信号处理和手机工作的管理和控制。

1.1逻辑电路部分手机逻辑电路主要由CPU和存储器组成。

在手机程序存储器中,存储主程序、主存储芯片手机机身码(俗称串号)和一些检测程序、如电池检测、电压显示检测程序等的主要工作是字体(版本)。

CPU与存储器组通过总线和控制线连接。

所谓总线,是由4到20根功能性质一样的数据传输线组成。

所谓控制线,是指获得各项操作指令的CPU存储器通道,例如芯片选择信号、复位信号、监视信号和读写信号等。

在存储器的支持下,CPU才能发挥其复杂多样的功能。

如果没有存储器或其中某些部分出错,手机就会出现软件故障。

CPU 对音频部分和射频部分的控制处理也是通过控制线完成的,这些控制信号一般包括静音(MUTE)、显示屏使能(LCDEN)、发光控制(LIGHT)、充电控制(CHARGE)、接收使能(RXON/RXEN)、发送使能(TXON/TXEN)、频率合成器使能(SYNEN)、频率合成器时钟(SYNCLK)等。

这些从CPU部分、射频部分和电源部分发出的控制信号扩展到音频信号,以完成手机复杂的控制工作。

所有工作电路都需要设置时间,即前面所说的13MHz。

部分机型为26MHz或19.5MHz,使用前需在机内进行分频。

还有一块实时时钟晶体,其特殊频率为32.768kHz。

主要功能为,为显示屏提供正确的时间显示及让手机处于睡眠状态。

早期机型无该晶体,所以没有时间显示和睡眠功能。

1.2音频电路1.2.1接收音频处理电路接收机通过解调得到的接收机基带信号被送到逻辑音频电路进行处理。

手机电路工作原理

手机电路工作原理

手机电路工作原理
手机电路工作原理主要包括以下几个方面:
1. 电源管理:手机电路中的电源管理芯片负责将外部输入的电流和电压进行适当的降压、升压和稳压,供给其他电路的正常工作。

电源管理还包括对电池充电管理,保护电池的健康和寿命。

2. 处理器:手机电路中的主处理器负责执行各种任务,如运行软件、处理数据、判断输入信号等。

处理器通常由多个核心组成,每个核心都能独立工作,提高手机的处理能力。

3. 存储器:手机电路中的存储器用于存储用户的数据和程序。

包括闪存和RAM(随机访问存储器)等。

闪存用于长期存储数据和程序,而RAM用于临时存储正在运行的应用程序和数据。

4. 通信模块:手机电路中的通信模块负责与移动通信网络进行通信,包括无线信号的收发、解码和编码、调制和解调等。

通信模块还包括无线芯片组和天线。

5. 显示屏和触摸屏:手机电路中的显示屏和触摸屏用于用户与手机之间的交互,通过对屏幕的触摸进行输入操作,并将相关信息以图像的形式显示在屏幕上。

6. 音频处理:手机电路中的音频处理模块负责处理语音信号和音频信号,包括音频的输入、输出、解码和编码、放大和调整
等。

以上是手机电路工作的主要原理,通过这些电路的协同工作,实现了手机的各种功能,例如通话、上网、拍照、游戏等。

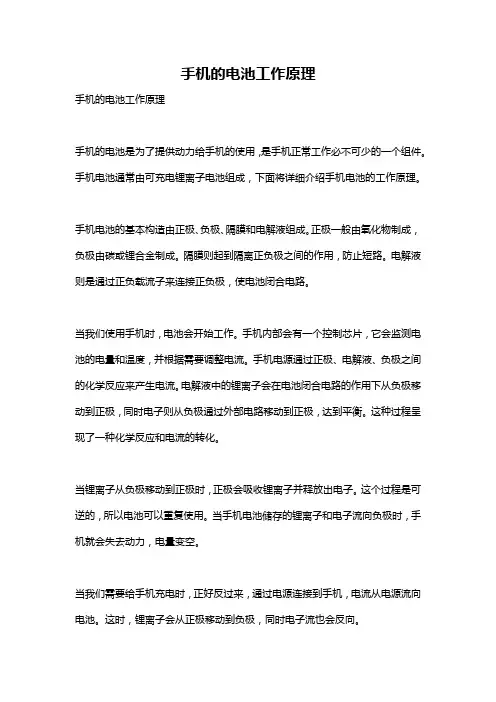

手机的电池工作原理

手机的电池工作原理

手机的电池工作原理手机的电池工作原理手机的电池是为了提供动力给手机的使用,是手机正常工作必不可少的一个组件。

手机电池通常由可充电锂离子电池组成,下面将详细介绍手机电池的工作原理。

手机电池的基本构造由正极、负极、隔膜和电解液组成。

正极一般由氧化物制成,负极由碳或锂合金制成。

隔膜则起到隔离正负极之间的作用,防止短路。

电解液则是通过正负载流子来连接正负极,使电池闭合电路。

当我们使用手机时,电池会开始工作。

手机内部会有一个控制芯片,它会监测电池的电量和温度,并根据需要调整电流。

手机电源通过正极、电解液、负极之间的化学反应来产生电流。

电解液中的锂离子会在电池闭合电路的作用下从负极移动到正极,同时电子则从负极通过外部电路移动到正极,达到平衡。

这种过程呈现了一种化学反应和电流的转化。

当锂离子从负极移动到正极时,正极会吸收锂离子并释放出电子。

这个过程是可逆的,所以电池可以重复使用。

当手机电池储存的锂离子和电子流向负极时,手机就会失去动力,电量变空。

当我们需要给手机充电时,正好反过来,通过电源连接到手机,电流从电源流向电池。

这时,锂离子会从正极移动到负极,同时电子流也会反向。

为了保证电池的工作稳定和延长电池寿命,手机电池还有一些保护机制。

例如,为了防止过充电和过放电,手机电池内部一般会有保护措施。

当电池充电到一定电量时,充电会停止,以防止充电过度导致电池损坏。

同样,当电池电量过低时,手机会自动关闭以保护电池。

此外,手机电池的寿命也会受到一些因素的影响。

例如,充电次数过多、高温环境、过度放电等都会缩短电池寿命。

因此,我们在日常使用手机时,应尽量保持电池的正常使用,勿放电过度或长时间处于高温环境中。

总结起来,手机电池的工作原理就是通过正负极间的化学反应和电流的转化来提供电力。

锂离子在充电时从正极移动到负极,放电时则反向移动。

手机电池不仅需要可靠稳定的工作,还需要有一些保护机制来延长电池寿命。

因此,在日常使用手机时,我们需要注意合理充电和使用,以保证手机电池的正常工作。

手机各电路原理射频电路内容详细,不看后悔

手机各电路原理射频电路内容详细,不看后悔

射频电路篇本次培训内容:手机各级电路原理及故障检修1,基带电路发话电路、受话电路、蜂鸣电路、耳机电路、 背光电路、马达电路、按键电路、充电电路、开 关机电路、摄像电路、蓝牙电路、FM电路、显示 电路、SIM卡电路、TF卡电路2,射频电路接收电路、发射电路一、手机通用的接收与发射流程天线:ANT 声表面滤波器:SAWfilter 低噪声放大器:LNA 功放:PA手机通用的接收与发射流程1、信号接收流程: 天线接收——天线匹配电路——双工器——滤波(声 表面滤波器SAWfilter)——放大(低噪声放大器 LNA)——RX_VCO混频(混频器Mixer)——放大 (可编程增益放大器PGA)——滤波——IQ解调(IQ 调制器)——(进入基带部分)GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。

手机通用的接收与发射流程2、信号发射流程: 话音采集——放大——ADC——滤波——语音编码——交织——加密——信道均衡——GMSK调制—— (进入射频部分)IQ调制(IQ调制器)——滤波—— 鉴相鉴频(鉴相鉴频器)——滤波——TX_VCO混频 (混频器Mixer)——功率放大(PA)——双工器—— 天线匹配电路——天线发射。

手机通用的接收与发射流程3、射频电路原理框图:二、射频电路的主要元件及工作原理天线:ANT 声表面滤波器:SAWfilter 低噪声放大器:LNA 功放:PA射频电路的主要元件及工作原理1、天线、匹配网络、射频连接器: • 天线(E600):作用是将高频电磁波转化为高频信号电流。

射频电路的主要元件及工作原理• 天线匹配网络(L604、C611、C614):主要是完成主板与 天线之间的功率匹配,以使天线的效率尽可能高。

射频连接器(J600):又叫同轴连接器或射频开关,作 用主要是为手机的测试提供端口。

其内部是簧片的接触结 构,相当于一个机械开关,通常状态下开关处于闭合状态, 当射频线探头插入射频连接器时,簧片一端将与主板的天线 通路断开,而与射频线探头接触,此时手机与测试仪器之间 就通过射频连接器与射频线进行信号的传输。

手机基本原理与电路结构

手机基本原理与电路结构
作用:对最终发射信号进行功率放大,以使发射信 号有足够的功率经天线辐射出去。 前级输出的最终发射信号,基本可达到-5dB以上,但 都不足以进行远距离传输,要进行远距离传输,就必须 使最终发射信号加大功率,才能通过天线辐射出去。
功率放大器通常用PA来表示。
17
G、功率控制器
作用:对功率大器的功率放大等级进行调节控制, 从而保证发射电路的正常工作。
一、手机电路的读图技巧
1. 首先应熟练掌握前面几章讲的电路结构与基本原理知识; 2. 判断所读电路是属于哪种类型的电路结构;(宏观指导)
3. 画出所确定后的电路结构的组成框图。如,判断出它的 接收电路是属于超外差一次接收机的话,则画出其电路 结构框图;(画结构框图)
4. 按照组成框图,对所读电路图和主板上的组成元件进行 分块。如划分出天线电路模块、低噪声放大模块、功率 放大模块、功控放大模块。(逐级划分)
6、功率控制参考电平:
该信号到发射机功率控制电路的电压比较器,与功 率控制电路中的取样电压进行比较,以输出功率控制信 号控制发射功率的大小。
31
7、接收、发射启动控制信号:
控制接收、发射电路的启动。接收的英文标识为 RXEN、RXON,发射的则为TXEN、TXON。
接收启动控制信号,手机一开机,接收电路开始工 作(开机找网)。若RXEN信号不正常,则接收机肯定 不能正常工作。
1. 手机的开机原理框图; 2. 手机开机的条件; 3. 讲解一般手机的开机流程。(结合原理框图)
28
第二节、手机中一些常见控制信号的介绍。
一、手机中一些常见控制信号的介绍。
1. 充电控制信号; 2. 开机维持信号; 3. AFC(自动频率控制信号) 4. 频率合成控制信号 5. 频段切换控制信号 6. 功率控制参考电平 7. 接收、发射启动信号 8. 各种电源的启动控制信号 9. 存储器的片选信号

手机维修电路原理及维修案例精选

手机维修电路原理及维修案例精选

© 2007 Lenovo 24
2、案例分析(以S5为例)
▪ 案例2:部份整机故障
▪ 显示问题:首先应该用替换法确定是装配问题,屏问题不这是主板问题?
▪ 1、屏无显示分2种情况:
▪ A、有字无光;此种情况说明,从CPU来的数据是没有问题的,只是没有背光。 所以应该检查LED供电信号有无问题或连接器有无工艺问题。
技能培训教材
自由联想,快乐共享
© 2007 Lenovo 20
1、测试主板故障的类别
▪ A、下载软件

定义:软件下载就是将手机的软件写入到手机主板芯片(flash)的
过程。(类似给电脑安装WIN2000或XP等操作系统)。

方式:利用电脑、电源、接口板等硬件设备以及相应的程序,将软件
写入到手机芯片中。

注:软件有版本之分(如S010、S011),一般要使用与硬件代码对应
的最新版本软件。
▪ B、下载SN号
▪ 定义:下载SN号就是将SN贴纸上的SN号写入到手机主板芯片(flash) 的过程。
▪ 实现方式:利用电脑、电源、接口板、扫描枪等硬件设备以及相应的 程序,将软件写入到手机芯片中。
▪ 注:有些机型没有单独的下载SN号工位,而直接在软件下载工位写入 SN号。(依不同平台而定)
b、在开机状态电流为20MA的情况下,用示波器在主板C1114输 入点测量出有 26M波形,说明主时钟正常工作。
c、在上一点分析前提下,测量电源IC输出Vmem2.8V为正常。
d、在以上分析结果下,可怀疑此主板在下载时,CPU至IO口的下载通路有问题, 测量此主板IO口URXD1信号脚对地阻抗为正常、UTXD1信号脚对地阻抗不正常,测 UTXD1通路上元件,发现D1301贴反了。

手机常用开关机电路原理

手机常用开关机电路原理

实训项目十:手机开机电路识图实训一、诺基亚N1116开机过程1、N1116开机电路分析(1)当接上电池后,UEM为32.768KHz电路供电,产生32.768KHz时钟信号,为开机做好准备(2)当按下开机键,UEM输出各路供电输出VCORE(1.36V)、VIO(1.8V)到CPU,作为CPU的核心供电,同时UEM也供电到中频IC,产生13MHz时钟送到CPU的T6脚,作为CPU的运行时钟同时UEM也送出PURX复信号为CPU复位,当CPU得到三个条件后,开始运行储存在存储器的开机运行程序(3)一旦通过,手机就运行开机。

N1116开机原理电路2、睡眠时钟电路分析(1)组成32.768KHz睡眠时钟电路由UEM和B2200(32.768KHz)时钟晶体组成。

(2)工作过程装上电池,睡眠时钟电路开始工作,产生32.768KHz信号,为开机作好准备,当手机开机后,在系统规定的时间内不对手机进行操作时,CPU的M5脚送出SLEEPX(低电平)睡眠模式感应端,UEM检测到B13脚由高电平转为低电平时,从C7脚送出SLEEPCLK时钟,让手机进入睡眠状态。

睡眠时钟电路3、主时钟电路分析(1)组成N1116的主时钟电路主要由N7600射频IC、B7600(26M时钟晶体)、CPU、电源IC UEM等组成。

(2)工作过程按下开机键,电源IC送出中频的供电,和26M时钟电路供电后,26M时钟电路起振工作后,产生26MHz时钟信号。

经R7632进入N7600的7脚,在N7600内部分频放大后,从N7600的10脚输出13MHz 主时钟信号,主时钟信号经R2900、C2900送到CPU的T6脚,供CPU作为运行时钟。

同时,电源IC也送出AFC(自动频率微调控制信号),让26MHz时钟电路产生准确稳定的26MHz时钟信号。

N1116的供电主要由电源IC 产生4、电源供电电路分析(1)组成(2)工作过程电源IC主要产生以下几组供电:1)VCORE为逻辑供电、CPU供电,电压为1.36V;2)VANA为音频基带处理供电,电压为2.8V;3)VIO为逻辑供电,电压为1.8V;4)VSIM为SIM卡供电,电压为1.8/3V;5)VFLASH1为接口电路供电,电压为2.8V;6)VR1为发射供电,电压为2.8V;7)VR2为主时钟电路供电,电压为2.8V;8)VR3为发射控制电压,电压为2.8V;9)VR4为中频供电电压,电压为2.8V;10)VR5为本振供电,电压为2.8V;5、电池供电分析接上电池,X2005的1脚为VBATBB,送到电源IC的P4、G1、G3、P2、C1脚,作为电源IC的供电,VBATTBB还送到P7脚作为电压检测和充电电压检测信号;VBATBB还送到J1脚作为充电接口电路驱动。

手机电路工作原理

手机电路工作原理

手机电路工作原理
手机电路工作原理指的是手机内部电路的运行原理和工作过程。

手机电路由多个不同功能的模块组成,包括电源模块、处理器模块、存储模块、通信模块等。

这些模块通过连接的电路实现彼此的协同工作。

手机的电路工作原理可以分为几个关键部分:
1. 电源模块:手机的电源模块主要负责为手机提供电力支持。

当用户按下电源键时,电源模块会将存储在手机电池中的能量传递给其他模块,并控制电流和电压的稳定供应。

2. 处理器模块:手机的处理器模块是手机的大脑,负责控制和处理各种指令和数据。

处理器模块包括中央处理器(CPU)、图形处理器(GPU)等,通过高效的协同工作,实现手机的
各项功能。

3. 存储模块:手机的存储模块用于存储用户的数据和应用程序。

存储模块包括RAM(随机访问存储器)和ROM(只读存储器)等。

RAM负责临时存储数据和运行应用程序,而ROM
则用于存储手机的操作系统和其他预装软件。

4. 通信模块:手机的通信模块用于实现手机的无线通信功能,包括手机信号的接收和发送。

通信模块包括基带芯片、射频芯片等,通过与手机天线的连接,实现与通信基站的数据交换。

5. 其他模块:手机还包括其他模块,如显示模块、摄像头模块、
音频模块等,用于实现手机的显示、拍照、录音等功能。

这些模块之间通过精心设计的电路连接,以实现各个功能模块之间的数据传输和协同工作。

同时,手机的电路还包括多种传感器和控制芯片,用于感知用户的操作和环境变化,并进行相应的响应和调整。

总体而言,手机电路工作原理是通过不同模块之间的协作,将电能转化为各项功能,实现手机的通信、计算、存储、显示等多种功能。

手机电路原理培训

手机电路原理培训

三.手机发射电路的三种基本框架
❖ 1.带发射变换模块的发射机电路 ❖ 2.带发射上变频器的发射机电路 ❖ 3.直接变换的发射机电路
1)带发射变换模块的发射机电路
RXVCO
PD
PA
TXVCO
发射变换模块
TXI\Q调制 二分频
DSP
PCM编码
❖ 2)带发射上变频发射电路
发射上变频
TXI\Q
语音数字
SYNDAT,SYNCLK,SYNEN
设参考振荡信号为f1,VCO输出的信号为f2, 分频器的分频比为N,分频器输出的信号为f2/N。
环路最终目的:f1=f2/N
4
锁相环电路的应用
VCO输 出参与 相位比

鉴相器
低通 滤波
VC O
参考振荡
3.调制电路
.概念:用调制信号去控制高频信号的参数,使载 波信号的一个或几个参数(振幅、频率或相位) 按调制信号的规律变化
正交鉴频器
❖ 在正交鉴频器中,相移网络 将频率的变化变换为相位 的变化,乘法器将相位的变 化变换为电压的变化。将
调频信号与其移相信号相 乘,通过低通滤波器将乘法 器的输出信号中的高频成 分滤出,就得到了解调信号。 通常,在现代的通信设备的 电路中,除正交线圈外,鉴频 器的其他电路均被集成在 芯片内。
5、显示电路供电电压 ❖ 显示电路采用直流供电,手机开机后,即 可用万用表方便地进行测量,
下图:①脚VLCD为显示屏对比度控制端,电压为 6v,无此电压,LCD无显示,太高则LCD发暗;②脚为显 示屏直流供电端,电压为2.8V。这两处电压可方便地 用万用表测量。③脚为DAT数据输入端,来自CPU;
❖ 射频电路的受控电压一般受CPU输出的接收使能RXON(RXEN)、 发射使能TXON(TXEN)等信号控制,由于RXON、TXON信号为脉 冲信号,因此输出的电压也为脉冲电压,一般需用示波器测量,用万 用表测量结果要小于标称值。

手机电路的构成和工作原理

手机电路的构成和工作原理

手机电路的构成和工作原理手机电路的构成和工作原理解剖手机的大脑:键盘电路怎么回事手机的大脑主要由逻辑控制部分与其接口电路组成,主要功能是实现对整机所有操作的控制,包括手机与基站间通信的连接控制,手机将接收到的信号进行转变还原成声音或字符的整个过程控制,将须传送的声音或字符变换成无线电波发射出去整个过程的控制,以及对键盘、显示、振铃等电路的控制。

逻辑控制部分电路主要包括微处理器、数据存储器、程序存储器等,逻辑接口电路包括键盘电路、显示电路、用户识别卡(SIM卡)电路、实时时钟电路、振铃振动及状态指示灯电路、键盘和显示背景灯电路等。

下面让我一一道来它们在手机中的作用:一、逻辑控制部分电路1.微处理器手机中的微处理器类似计算机中的中央处理器(CPU),它是整台手机的控制中枢系统,也是逻辑部分的控制核心。

微处理器通过运行存储器内的软件及调用存储器内的数据库,达到对手机整体监控的目的。

凡是要处理的数据都要经过CPU来完成,手机各个部分管理等都离不开微处理器这个司令部的统一、协调指挥。

随着集成电路生产技术及工艺水平的不断提高,手机中微处理器的功能越来越强大,如在微处理器中集成先进的数字信号处理器(DSP)等。

2.数据存储器数据存储器(RAM)的作用主要是存储一些手机运行过程中须暂时保留的信息,比如暂时存储各种功能程序运行的中间结果,作为运行程序时的数据缓存区。

手机中常用的存储器是静态存储器(SRAM),又称随机存储器,其对数据(如输入的电话号码、短信息、各种密码等)或指令(如驱动振铃器振铃、开始录音、启动游戏等指令)的存取速度快,存储精度高,但其中所存信息一旦断电,就会丢失。

数据存储器正常工作时须与微处理器配合默契,即在由控制线传输的指令的控制下,通过数据传输线与微处理器交换信息。

数据存储器提供了整个手机工作的空间,其作用相当于计算机中RAM内部存储器。

3.程序存储器部分手机的程序存储器由两部分组成,一个是快擦写存储器(FlashROM),俗称字库或版本;另一个是电擦除可编程只读存储器(EEPROM),俗称码片。

手机供电电路与工作原理

手机供电电路与工作原理

手机供电电路结构和工作原理一、电池脚的结构和功能。

目前手机电池脚有四脚和三脚两种:(如下图)正温类负正温负极度型极极度极脚脚脚(图一)(图二)1、电池正极(VBATT)负责供电.2、电池温度检测脚(BTEMP)该脚检测电池温度;有些机还参与开机,当用电池能开机,夹正负极不能开机时,应把该脚与负极相接。

3、电池类型检测脚(BSI)该脚检测电池是氢电或锂电,有些手机只认一种电池就是因为该电路,但目前手机电池多为锂电,因此,该脚省去便为三脚。

4、电池负极(GND)即手机公共地。

二、开关机键:主要用于触发电源电路工作。

电源电路触发方式有二种:高电平触发和低电平触发。

一般说,开机键两端中有一端与地相通的为低电平触发,(大部分手机都使用该触发方式)另为高电平触发。

开机触发电压约为2。

8—3V(如下图).外圆接地;电压为0V。

电压为2.8-3V.三、手机由电池直接供电的电路.电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路。

在电池线上会并接有滤波电容、电感等元件。

该电路常引起发射关机和漏电故障。

四、手机电源供电结构和工作原理.目前市场上手机电源供电电路结构模式有三种;1、使用电源集成块(电源管理器)供电;(目前大部分手机都使用该电路供电)2、(选学)使用分立供电管供电;(如:三星T508等等)3、(选学)摩托罗拉专用供电电路。

(用电源集成块提供逻辑供电,用中频集成块和外围供电管提供射频供电)无论采用何种供电模式,只是产生电压方式不同,其工作原理都一样的。

1、使用电源集成块(电源管理器)供电电路结构和工作原理:(如下图)(电源管理器供电开机方框图)1)该电路特点:低电平触发电源集成块工作;把若干个稳压器集为一个整体,使电路更加简单;把音频集成块和电源集成块为一体.2)该电路掌握重点:(1)各元件的功能与作用.(2)各路电压的产生及走向。

(3)复位信号的产生及作用。

(4)13M时钟信号的产生及走向。

手机供电电路和工作原理

手机供电电路和工作原理

手机供电电路和工作原理手机是现代人生活中不可或缺的一部分,而手机的正常使用离不开供电电路的支持和工作原理的保证。

下面将详细介绍手机供电电路和工作原理。

手机的供电电路可以分为两个主要部分:充电电路和电池管理电路。

首先是充电电路。

当我们连接手机充电器时,充电电路开始工作。

充电器将交流电转化为直流电,并提供一个合适的电流和电压给手机电池进行充电。

充电电路一般由电感线圈、整流器以及滤波电容等元件组成。

电感线圈是一个重要的元件,它用于改变电压和电流的大小。

当交流电从充电器进入电感线圈时,产生的磁场会导致电感线圈中的电流变化。

通过改变线圈的匝数和电流变化的频率,可以实现电压和电流的转换。

整流器用于将交流电转化为直流电。

它通常由二极管组成。

当电流方向相同时,二极管处于导通状态,电流可以正常通过。

而当电流方向相反时,二极管处于截止状态,电流无法通过。

通过这种方式,整流器将交流电转为了直流电。

滤波电容用于滤除直流电中的纹波,使得输出电流更加稳定。

当滤波电容充电时,它会存储电荷,并在供电不稳定时释放电荷。

这种循环可以帮助去除电压波动,保证输出的直流电流平稳稳定。

充电电路的另一部分是电池管理电路。

这是为了保证手机电池充电和使用的安全性和稳定性。

电池管理电路包括电池保护芯片、电池充电控制芯片和电池电量检测芯片等。

电池保护芯片主要用于控制和保护电池的工作。

它监测电池的电压和电流,防止过充和过放,以及过流和短路等异常情况的发生。

当电池电压或电流超出安全范围时,保护芯片会断开电路,以保护电池和其他电子元件的安全。

电池充电控制芯片根据充电状态和电池需求来控制充电电流和充电电压。

它能识别充电器的类型,并根据需求调整充电电流。

充电控制芯片还会监测电池温度,当温度超过安全范围时会停止充电。

电池电量检测芯片用于监测电池的剩余电量。

它通过测量电池电压和电流,计算出电池的剩余电量,并向用户显示在手机屏幕上。

这样,用户可以随时了解自己的手机电池电量,并及时采取相应的措施。

手机的用电原理

手机的用电原理

手机的用电原理
手机的用电原理是指手机如何从电源获取电能,以及如何将电能转化为各种功能的工作。

下面是手机的用电原理的基本步骤:
1. 获取电能:手机通常使用可充电电池作为主要电源。

电池通过连接到电源,比如充电器或者USB端口,来获取电能。

当电池连接到电源时,电能会通过充电电路流入电池内部。

2. 转化电能:电池内部的化学反应将储存在电池中的化学能转化为电能。

这个过程通过在电池的正极和负极之间的电化学反应来实现。

3. 稳定电压:手机通常需要稳定的电压来工作,因此手机内部会使用稳压电路来将电池提供的不稳定电压转换为稳定的电压。

稳压电路通常通过使用电容器、电感和稳压器等组件来调整和过滤电压。

4. 分配电能:手机内部有不同的电路和组件,如处理器、屏幕、摄像头等,它们需要不同的功率和电压来工作。

因此,手机会使用电源管理芯片将稳定电压和功率分配给不同的部件。

5. 控制电流:手机内部的电路和组件需要特定的电流来工作。

因此,手机会使用电流控制器来监测和控制电流流动,以确保电路和组件得到适当的电流供应。

总之,手机的用电原理是通过将电能转化为化学能,然后转化为电能,并通过稳压电路、电源管理芯片和电流控制器等组件将电能分配给不同的部件,使手机能够正常工作。

手机主要元器件及电路识别与检测

手机主要元器件及电路识别与检测

显示屏电路
摄像头电路
控制手机屏幕的显示内 容,包括图像、文字等。
控制手机摄像头的拍照 和视频功能。
传感器电路
包括重力传感器、光线 传感器等,用于感知手 机的状态和环境变化。
存储电路
包括RAM、ROM等, 用于存储手机的数据和
程序。
06
案例分析与实践操作演示
案例一:处理器故障检测与更换
故障现象
手机无法开机、卡顿、死机等。
案例四:电池故障检测与更换
故障现象
手机无法充电、电池续航时间短等。
检测步骤
使用专业检测工具对电池进行测试,检查电池的电量 和充电性能。
更换步骤
将故障电池拆卸下来,安装新的电池,并进行测试和 调试,确保手机正常充电和使用。
案例五:摄像头故障检测与更换
故障现象
手机摄像头无法拍照、拍照模糊等。
检测步骤
显示电路
包括显示屏、背光电路等,负 责手机的显示功能。
手机电路工作原理
01
02
03
04
05
射频电路工作原 理
逻辑电路工作原 理
电源电路工作原 理
音频电路工作原 显示电路工作原


接收电路通过天线接收基 站发出的射频信号,经过 放大、混频等处理后,将 信号转换为中频信号;发 射电路则将中频信号上变 频为射频信号,通过天线 发送给基站。
掌握手机主要元器件及电路的识别方法
02
通过学习和实践,掌握识别手机主要元器件及电路的方法和技
巧,提高维修效率。
熟悉手机主要元器件及电路的检测方法
03
了解并掌握手机主要元器件及电路的检测方法和步骤,以便准
确判断故障点并进行修复。

射频电路结构和工作原理

射频电路结构和工作原理

射频电路结构和工作原理一、射频电路组成和特点:普通手机射频电路由接收通路、发射通路、本振电路三大电路组成。

其主要负责接收信号解调;发射信息调制。

早期手机通过超外差变频(手机有一级、二级混频和一本、二本振电路),后才解调出接收基带信息;新型手机则直接解调出接收基带信息(零中频)。

更有些手机则把频合、接收压控振荡器(RX—VCO)也都集成在中频内部。

(射频电路方框图)1、接收电路的结构和工作原理:接收时,天线把基站发送来电磁波转为微弱交流电流信号经滤波,高频放大后,送入中频内进行解调,得到接收基带信息(RXI-P、RXI-N、RXQ-P、RXQ-N);送到逻辑音频电路进一步处理。

1、该电路掌握重点:(1)、接收电路结构。

(2)、各元件的功能与作用。

(3)、接收信号流程。

电路分析:(1)、电路结构。

接收电路由天线、天线开关、滤波器、高放管(低噪声放大器)、中频集成块(接收解调器)等电路组成。

早期手机有一级、二级混频电路,其目的把接收频率降低后再解调(如下图)。

(接收电路方框图)(2)、各元件的功能与作用。

1)、手机天线:结构:(如下图)由手机天线分外置和内置天线两种;由天线座、螺线管、塑料封套组成。

作用:a)、接收时把基站发送来电磁波转为微弱交流电流信号。

b)、发射时把功放放大后的交流电流转化为电磁波信号。

2)、天线开关:结构:(如下图)手机天线开关(合路器、双工滤波器)由四个电子开关构成。

(图一)(图二)作用:其主要作用有两个:a)、完成接收和发射切换;b)、完成900M/1800M信号接收切换。

逻辑电路根据手机工作状态分别送出控制信号(GSM-RX-EN;DCS- RX-EN;GSM-TX-EN;DCS- TX-EN),令各自通路导通,使接收和发射信号各走其道,互不干扰。

由于手机工作时接收和发射不能同时在一个时隙工作(即接收时不发射,发射时不接收)。

因此后期新型手机把接收通路的两开关去掉,只留两个发射转换开关;接收切换任务交由高放管完成。

详解智能手机电源电路的供电原理

详解智能手机电源电路的供电原理

详解智能手机电源电路的供电原理2.3电源复位电路工作原理电源复位电路的功能是在手机出现死机的情况下,将电源控制芯片复位,使电源控制芯片停止输出供电电压,将手机关机,达到复位的目的。

电源复位电路主要由电源开关按键、电源复位芯片、电源控制芯片等组成。

如图4所示为电源复位电路的电路图。

在按住开机键8秒钟后,复位芯片N2400的7引脚(触发引脚)的高电平被拉低,当达到设定的时间后,复位芯片N2400的4引脚输出复位信号到电源控制芯片N2200的B11引脚,电源控制芯片内部的控制电路收到复位信号后,发出控制信号,使电源控制芯片的输出端停止输出供电电压,手机被关机。

2.4电源升压电路智能手机的电池电压较低,而有些电路则需要较高的工作电压。

另外,电池电压随着用电时间的延长会逐渐降低,为了给手机各电路提供稳定且符合要求的电压,智能手机的电源电路常采用升压电路。

如图5所示为手机的升压电路。

该升压电路其实一种开关稳压电源,开关稳压电源最明显的特点是电路中有一个电感,如图5中的L1653。

一般称这个电感为升压电感,这个电感的作用是储存能量,所以也叫储能电感,它要和电源稳压芯片(N1651)、放电电容(C1654)、续流二极管(V1656)配合起来工作才能稳压供电。

电源稳压芯片N1651在开关稳压电源中的作用就像一个高级开关(它内部集成场效应管作为开关),开关“合上”与“断开”时间的长短可以随着输入和供出的电压高低而自动改变,供出电压变高了,“合上”的时间就变短一些,反之则相反。

“合上”的时间可以改变,实质上是调整了脉冲的宽度,叫做脉冲宽度调制(PWM)。

两次合上之间或两次断开之间的时间叫做脉冲的周期,当输入电压变低的时候,脉冲的周期也能自动变长,同时合上的时间自动变长,再加上L1653自感电动势作用,使输出(供电出去)的电压不会下降。

周期变长就是频率降低,实质上是调整了脉冲的频率,所以叫做脉冲频率调制。

周期不变,开关合上时间变长或断开时间变短(叫作改变占空比)都可以使输出的平均电压变高(调宽),或者使相邻脉冲到来的时间变短(调频,改频周期),也能使输出的平均电压变高。

手机各部分电路的结构

手机各部分电路的结构

手机各部分电路的结构第一节 逻辑电控制电路的结构和原理一、该节重点。

1、了解逻辑电路的结构;2、名元件的功能和作用;3、逻辑电路的工作原理。

二、电路分析。

1、逻辑电路的结构:普通GSM 手机的逻辑电路都是由CPU 、码片、字库、暂存器第组成。

(如下图)总线 电源(VCC)13M 时钟复位(RST )逻辑电路的结构图2、各元件的功能和作用:1)CPU 。

CPU 是整机的指挥中心。

相当人的大脑,控制整机协调工作。

其结合码片,字库,暂存器,根据软件指令送出相应控制电压去启动各电路工作(如灯光控制,接收发射控制等)。

CPU 暂存器 字库 字库 码片CPU的工作条件:a) 1.8V或2.8V逻辑电压。

b) 13M时钟信号。

c) 2.8V复位电压。

值得注意的是:目前有些手机把音频,照相,MP3,MP4等功能IC也集成在CPU内部,使CPU的功能更多元化。

典型型号有:大M6217,6218,,6219,6226等等。

2)码片(EEPROM)。

手机的一种存储器,主要存储手机的机身串号,检测程序(如电池电量检测),各种表格(如功率等级表),关机程序,用户电话另码等等。

其内部资料可更改。

容量比字库小。

3)字库(EPROM)。

和码片一样也是一种存储器,主要存储各种符号,显示字符,开机程序等等,其内部资料也可更改。

其容量比码片大。

4)暂存器(RAM)。

在逻辑电路工作时,为数据和信息在存输中提供一个存放空间。

若运行过程中断电或退出,它存放的资料就会消失。

值得注意:目前大部分手机的码片和字库合成为一体,统称字库。

典型型号有:28F320B3B。

更有把码片、字库和暂存合成为一体,统称暂存。

其典型型号有84VD22183EE等等。

5)总线。

所谓总线就是CPU、字库、暂存器之间相互传输信息数据的通信线路。

其分为:(1)地址线:CPU向储存器发送信息的线路,只能单向传输。

有16条,由A0--A15组成。

(2)数据线:CPU和储存器双向传输信息的线路。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章
第一节T18机型逻辑电路原理
T18是一款支持双卡单待,实现G网双号转换待机,可以自由选用号码拨打电话,电路采用MTK 6226方案平台。

(图1)
(图1)
由于T18是采用MTK方案,在电路上原理有很多是与前期MTK电路相似,在这里不再一一讲解,具体介绍一下双卡待机电路的原理。

1、双卡电路工作原理电路
T18的双卡待机是指由用户选择性进行手动进行切换两张不同的SIM卡,其与前期A280双卡双待不同的,T18只有一个射频一个基带电路,其双卡转换主要是由软件和SIM转换控制器来完成,具体电路见图2
(图2)
其工作原理:
当手动切换时,控制中心会发出一个SIM-SWITCH的转换开关指令给到U505转换芯片,经内部的电子开关把VSIM与VSIM1、VSIM2,IO-SIM与SIMDA1、SIMDA2,CLK-SIM与SIMCLK1、SIMCLK2,RST-SIM与SIMRST1、SIMRST2进行转换连接,实现控制SIM卡的数据总线来控制SIM卡的正常工作。

2、充电电路
当外部充电器接到DC 插孔时,CHANGE电源分三路提供,第一路经R12、R14分压取得ADC3-VCH充电检测信号,第二路提供给U400的第1脚,第三路提供给U401经R413到电池正极。

其工作原理:当CPU检测到连接充电模式时候,CPU会输送CHG-CNTL控制信号给电源管理模块U400,电源管理模块从2# GATEDRV输出控制信号,控制充电控制管的导通,充电电压将通过R413限流给电池正极充电,同时CPU通过提供的ADC0-、ADC1+电量反馈信号,经电源管理模块U400(4#)ISENSE检测实现对充电过程进行监控,经U400(6#)CHRDET送到CPU,当检测充电完成后,CPU 将撤销U400(5#)CHG-CNT的控制信号,从而导致充电管U401截止,停止充电。

关机充电和开机充电原理相同,只是在关机状态下,CPU未执行其它程序,使手
机仍处于关机状态。

如图3
第二节T18手机射频电路原理
T18的射频电路是采用MTK6139+SKY77318射频模块,其中MTK6139集成了锁相环,压控振荡器,低噪音放大器,调制解调器等射频部件,SKY77318集成了功率控制功能,主要是将基带过来的发射信号放大。

1.接收电路原理
由天线接收到基站发来的GSM或DCS信号,经过双工开关后送各自的SAW 滤波器滤波,然后送到射频芯片U603,该芯片内部集成了LNA和混频器。

信号经过各自的低噪声放大器(LNA)进行放大。

LNA放大后的信号被送到下变频器,在此与RX VCO输出的本振(LO)信号相混频,产生中频信号,该中频信号经滤波器滤波后,在可编程增益放大器(PGA)被放大输出送至I、Q解调器中进行解调出I、Q基带信号。

解调出的I、Q基带信号送基带部分作数字处理。

2.发射电路原理
由基带部分送来TDMA帧数据流(速率为270kbit/s)进行GSMK调制形成发射I、Q信号,再送到U603内部发射上变频器调制到发射频段,通过功率放大器U602放大后经合路器由天线发射出。

第三节T18手机实物功能说明图
第二章
第一节H26机型逻辑电路原理
H26金立H26产品功能介绍3-Speaker低音炮重低音设计配合三喇叭的声道输出,音效更好,音量更高。

其设计是采用MTK方案,现将H26手机工作原理与故障检修方法介绍如下:
一、逻辑电路工作原理与维修
H26的逻辑电路主要由U201(MT6225)、U301、U401组成。

其中U201是整个手机的控制中心,控制完成手机的各种功能; U301协助U201完成音频、射频信号的处理;U401是电源管理模块,为整机各电路提供相应的稳压电源。

1、开机过程原理
32脚为高电平,开机原理:当给手机加电后,电源模块U400的开机触发脚○
按下开关键时,会把此电压拉低(如图4所示),此触发信号令电源模块U400送出VCORE、VDD、VMEM、VTCXO、等电压,2.8V的VTCXO电压送到26MHz晶体U105电路,令26MHz晶体起振,产生26MHz的时钟。

此时钟经过U102放大后,作为系统时钟送到中央处理器U201,同时电源模块U401送出VCORE、VMEM、VDD 等逻辑电压以及2.8V的复位信号,送到逻辑部分的U201、U301等模块。

图4
当系统时钟、复位信号、逻辑供电,均送到中央处理器U201后,D401检测
低电平时间超过64ms时,U201会判断为开机请求信号,然后从闪速存储器U301内调出开机程序,送到随机存储器内运行,进行软件初始化(32.768K时钟主要CPU、EEPROM共用串行数据时钟,如该时钟不正常时会引起开机软件不能正常初始化),当软件运行通过后,中央处理器U301送出BBWAKEUP开机维持信号送到电源模块U401的33#,令其维持输送出各项电压,以达到维持开机的目的。

开机后,中央处理器U401的32#回复为高电平,此时按下关机键时,会把此电压拉低,当D401检测低电平时间超过64ms时,U201判断为关机请求,它从存储器U301内调出关机程序,当运行通过后,U201把送到U401的开机维持信号撤掉,使U401停止供电,则实现关机。

当时间小于64ms时,中央处理器判断为退出当前菜单或挂机操作。

2、充电电路
当外部充电器接到DC 插孔时,CHANGE电源分三路提供,第一路经R404、R405分压取得ADC3-VCHG充电检测信号,第二路提供给U400的第1脚,第二路提供给U401经R406到电池正极。

其工作原理:当CPU检测到连接充电模式时候,CPU会输送CHG-CNTL控制信号给电源管理模块U400,电源管理模块从2# GATEDRV输出控制信号,控制充电控制管的导通,充电电压将通过R406限流给电池正极充电,同时CPU 通过提供的ADC0-、ADC1+电量反馈信号,经电源管理模块U400(4#)ISENSE 检测实现对充电过程进行监控,经U400(6#)CHRDET送到CPU,当检测充电完成后,CPU将撤销U400(5#)CHG-CNT的控制信号,从而导致充电管U402截止,停止充电。

关机充电和开机充电原理相同,只是在关机状态下,CPU未执行其它程序,使手机仍处于关机状态。

(图)
图5
3、SIM卡电路
如图所示,在SIM卡电路中,SIM卡的数据控制线都与U401电源模块相连,由U401把信息传输给U201,完成SIM卡操作。

(图6)
图6
4、键盘驱动电路
H26有一个特殊的键盘炫彩功能,其原理是由CPU控制驱动键盘芯片,驱动红绿蓝的三基色的控制信号给到LED,令LED发出相应颜色的光,从而形成炫彩。

具体的电路见图7
图7
5、逻辑音频处理
接收时,从中频模块U301把接收I、Q信号调解出来,然后进行放大,接着进行GMSK解调,产生数据流后,再送到中央处理器U201内,进行交织、解密等处理,形成22.8Kb/s的数据流。

接着进行信道解码,去掉9.8Kb/s的纠错码元,得到13Kb/s的数字话音信号。

最后在中央处理器内进行语音解码,还原为64Kb/s 的数字话音信号。

此信号在U201内部多模转换器进行PCM解码,把64Kb/s的数字话音信号还原成模拟的话音信号,最后经音频放大器进行放大后,驱动听筒发出声音。

(图8)
图8
发射时,话音信号经过话筒的声电转换,然后送到U201内部多模转换器进行音频放大。

多模转换器对模拟音频信号进行PCM编码,把模拟的话音信号变成64Kb/s的数字话音信号。

再把此话音数据流送到中央处理器,在其内部进行语音编码,把64Kb/s的数字话音信号压缩成13Kb/s的数据流,然后加上9.8Kb/s 的纠错码元,最后进行加密、交织,形成270.833Kb/s的数据流,送到多模转换器内进行调制。

多模转换器对其进行GMSK调制,最后产生TXIP、TXIN、TXQN、TXQP信号,送到中频U301模块进行发射调制。

6、电源管理
1)开机信号电压
手机开机的方式有两种,一种是高电平开机,也就是当按下开关键时,开机触发端接到电池电源,是高电平启动电源电路开机;一种是低电平开机,也就是当按下开关键时,开机触发线路接地,是低电平启动电源电路开机。

H26则属于低电平开机。

2)逻辑供电
逻辑电路供电电压基本上都是不受CPU控制,也就是说按下开机键就能测到,逻辑电路供电电压,一般是稳定的直流电压。

射频电路的供电电压比较复杂,既有直流供电电压,又有脉冲供电电压,而且这些供电电压大都是受CPU控制。

其主要是为了省电和与网络同步,使部分电路在不需要的时侯不工作,否则射频电路都启动了,手机功能就会紊乱。

逻辑电路是手机的控制中心,在任一时刻失去供电电压,整机都会无法工作,故不能采用射频电路的供电方式。

H26的电源模块主要输出有:VCORE\VDD\AVDD\PMC-VTC\VSIM\VRTC
具体见图9:
图9。
