水温监测控制报警电路
设计一个温度监测和显示报警电路
设计要求：设计一个温度监测和显示报警电路，电路包括：温度监测、显示报警和供电电源3个部分。
1）设计温度监测电路。
温度监测范围：0～100℃；对应输出电压0～10V（参考值）。
2）设计窗口比较器电路。
上下限可调整；为窗口比较器设计状态指示灯，超过上限红灯亮、低于下限绿灯亮、上下限之间黄灯亮；超限时有报警提示音。
3）为上述电路设计配套供电电源。
4）确定上述电路中所有元器件的型号或参数。
电阻要给出阻值和功率；电容要给出容量和耐压；变压器要给出输出电压和功率。
5）关键元器件的参数选择要说明计算公式。
如放大倍数、工作电流、设定电压等。
1、电路图电源部分温度检测和显示报警部分2、元器件选择及参数计算（1）变压器UI=（整流输出+稳压器压降）×（阻抗压降）×（电源波动）取整流输出为12V（即VCC），因此UI=（12+3）××。
取UI为18V。
变压器次级电压为U2=UI/~=15V.电源电路电流约为60mA，取100mA。
变压器功率为12×100mA=。
所以变压器可选15V/3W。
（2）整流二极管电源输出电流按计算桥式电路中每只二极管电流为Id=1/2Iomax=。
每只二极管承受的最大反压U(M)==24V。
可选用1N4001，其参数为Io=1A,Urm=100V。
（3）滤波电容一般来说，充电时间常数RC是其充电周期的（2~5）倍。
对于桥式整流电路，滤波电容的充电周期是其交流电源周期的一半，即RC≥(2~5)T/2=(2~5)/2f。
取倍，C=830μF，取C=1000μF。
考虑电容的耐压值，电网电压最高为Ucmax=×=。
综合考虑，C1可选1000μF/50V的电解电容。
C2、C3为μF的瓷片电容，用于滤去高频纹波。
（4）NTC热敏电阻的选择测温电路输出电压Uo=R1×Vcc/(R1+RNTC)，根据要测的温度范围和设定的温度电压范围，选择合适的R1的值。
温度监测报警器电路
本例介绍的温度监测报警器，具有“高”、“中”、“低”3档温度指示，能在温度偏高或偏低时发出报警信号，可用于大棚、温室等需要温度监控的场合。
该温度监测报警器电路由温度检N／指示电路和声音报警电路组成，如图所示。
元器件选择
R1～R4选用1／4W金属膜电阻器或碳膜电阻器。
RP选用合成膜电阻器或可变电阻器。
RT选用负温度系数热敏电阻器。
VD1～VD3均选用IN4148型硅开关二极管。
VL1～VL3均选用φ3mm的发光二极管。
V选用S8550或3CG8550型硅PNP晶体管。
IC1选用ZH-3型测光专用集成电路；IC2选用TWH8778型电子开关集成电路。
HA选用内置报警音源的直流电磁蜂鸣器。
（注：素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注！）。
温度控制报警电路的设计
电子综合开发报告设计题目：温度控制报警电路专业班级：电子信息工程2011级（1）班学生学号： 2011508182学生：唐潮设计时间： 2014年1月 7日一、计划任务与要求1. 在正常的温度围数码管显示数字1至5的循环。
2. 在温度升高时数码管显示的数字变为1至7的循环，并且此时绿色LED灯亮起。
3．当温度达到最高的时候数码管停止显示，并且红色的LED灯开始亮起。
二、方案设计与讨论图2.1方案一、利用一个热敏电阻作为感应器达到将温度信息转化为电信号的作用，并且将整个的过程产生的电压分为三个档，通过电压比较器，从而达到常温高温和超高温的情况从而达到整个的操作，显示部分使用七段数码管来进行数字显示。
方案二、利用两个量程不同的热敏电阻达到一个电压接力的作用，从而达到把电压分为三个挡的目的从未控制LED灯组和七段数码管进行工作，因为自己的制作能力所以我选择了这个方案。
三、单元电路设计与参数计算21、温度测量电路图3.1工作原理：温度测量电路如图3.1所示，它由传感器电桥、差动放大电路和二阶低通滤波器组成。
采用阻值R3=100的铂金属热电阻为传感器，它有较高的测量精度，并且在较大的温度围有很好的线性。
通过测温电桥把电阻随温度的变化转换为电压的变化，再通过一个差动放大电路将小信号电压值放大,得到电压值。
首先调节滑动变阻器R13使温度等于0℃时输出电桥平衡，即输出为零；根据铂电阻的阻值随温度的变化关系，计算出电压放大倍数，设定差动放大电路的参数，使温度等于100℃时，输出电压为1V，满足输出电压和温度成线性关系，这样数值关系有U0=T/100。
由该电压值可以直接推知当前温度值，从而达到温度测量的目的。
2、电桥测温电路图3.2如图2.2所示利用电桥将随温度变化的组织转化为电压，电桥输出的电压为：Ux=Ucc(R2*Rp1—R1*R3)/(R2+R3)(R1+Rp1)若取R1=R2=R0，调节电位器，使00C时的Ux=0V，此时R3的值为R30= Rp1。
水温控制报警系统
水温控制报警系统摘要：本系统采用温度传感器ＲMF51-583、LM324放大器和报警系统为核心进行设计，实现浴室水温控制，并当水温达到预警温度进行报警。
本系统由温度传感器RMF51-583进行水温监测，通过调节电阻可以调节水温控制范围。
并且能进行水温范围测量，显示其大致温度。
当水温不超出预警温度时加热，超出预警温度时报警，从而达到浴室水温控制要求。
具体方案设计：1 、设计任务和要求：设计任务：设计一个浴室水温控制报警系统。
该系统能够将水温控制在一个合适的范围内，可以通过手动实现对水温范围的改变，并且超出某一温度值时自动报警。
设计要求：1）要求系统能够通过对两根电阻丝实现对水温的控制。
假设水温范围是T1~T2(T!<T2),T为实际温度,当T1<T2时,两根电阻丝都通电加热;当T1<T<T2时,仅一根电阻丝通电加热;当T>T2时,两根电阻丝都不通电,并且报警。
2）要求系统能大致显示水温温度。
3）要求电路在T1、T2温度点不能出现跳闸现象，即电阻丝不能进行短时间内反复在通电和不通电的状态之间转换。
4）要求电路能够显示出电阻丝的通电与否。
5）要求能够手动调节水温控制的范围。
6）要求画出系统框图与设计电路图，并写出详细的设计过程。
2 、系统组成框图水温控制电路的总体框图如图（1）所示，它是由水温监测电路、水温范围测量电路、电阻丝开关电路、工作指示电路、水温显示电路、报警电路和电源电路七部分构成的。
水温监测电路水温范围测量电路电阻丝开关电路工作指示电路水温显示电路报警电路电源电路水温监测电路的功能是利用温度传感器的特性监测水温的变化，同时将温度信号转化为电信号。
水温范围测量电路的功能是利用比较器的原理实现水温范围的确定，同时利用迟滞比较器特性避免跳闸现象。
电阻丝开关电路的功能是利用发光二极管将电阻丝通电与否显示出来。
水温显示电路是利用电流表改装的表头显示水温监测到的温度。
报警电路是当水温达到一定程度时报警。
设计一个温度监测和显示报警电路
设计一个温度监测和显示报警电路温度监测和显示报警电路是一种用于监测环境温度并在超出设定温度范围时发出声音或光提示的电路。
它广泛应用于各种需要对温度进行实时监测和控制的场合，例如工业生产、仓储管道、实验室等。
下面，我将详细介绍一个基于温度传感器、控制IC和蜂鸣器的温度监测和显示报警电路的设计方案。
设计材料准备：1.温度传感器（例如DS18B20）2.控制IC（例如LM35）3.蜂鸣器4.面包板5.连接线6.电阻7.LED电路连接：1.将温度传感器的三个引脚（VCC、GND、DATA）分别连接到面包板上的电源模块（+5V、GND）和数字引脚上。
2.将控制IC的电源引脚（VCC、GND）连接到面包板的电源模块上。
3.将蜂鸣器的两个引脚连接到面包板的数字引脚上。
4.将LM35的输出引脚连接到面包板的模拟引脚上。
5.将一个电阻连接到LED的负极，再将另一端连接到面包板上的数字引脚上。
电路原理：1.温度传感器和控制IC共同组成了温度检测模块。
温度传感器负责检测环境温度，并将温度值以数字信号传递给控制IC。
2.控制IC负责接收温度传感器的数据，并将其转换为模拟信号，通过模拟引脚输出。
3.模拟信号经过一个电阻划定电流范围，并将电流传递给LED，控制LED的亮度，实现温度的可视化显示。
4.如果温度超出设定的范围，控制IC将通过数字引脚控制蜂鸣器发出声音报警。
电路设计思路：1.首先，根据具体需求确定温度报警的上限和下限。
2.将温度传感器的引脚连接到面包板上。
3.根据温度传感器的规格书和控制IC的数据手册，确定它们的使用电压范围。
4.根据温度传感器和控制IC的电压需求，选择适当的电源模块供电。
5. 连接电路后，利用Arduino等开发板进行代码编写，实现温度的实时监测。
6.编写代码，让控制IC判断当前环境温度是否超出设定的温度范围。
7.根据超出设定温度范围与否的判断结果，控制蜂鸣器的状态。
在设计和搭建电路时需要注意的一些问题：1.确保连接的准确性，例如正确连接传感器的引脚。
水位报警器电路图

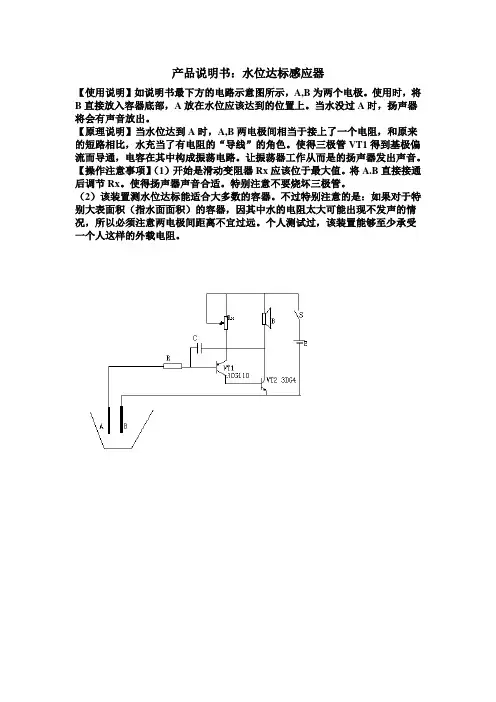

产品说明书：水位达标感应器
【使用说明】如说明书最下方的电路示意图所示，A,B为两个电极。
使用时，将B直接放入容器底部，A放在水位应该达到的位置上。
当水没过A时，扬声器将会有声音放出。
【原理说明】当水位达到A时，A,B两电极间相当于接上了一个电阻，和原来的短路相比，水充当了有电阻的“导线”的角色。
使得三极管VT1得到基极偏流而导通，电容在其中构成振荡电路。
让振荡器工作从而是的扬声器发出声音。
【操作注意事项】（1）开始是滑动变阻器Rx应该位于最大值。
将A.B直接接通后调节Rx。
使得扬声器声音合适。
特别注意不要烧坏三极管。
（2）该装置测水位达标能适合大多数的容器。
不过特别注意的是：如果对于特别大表面积（指水面面积）的容器，因其中水的电阻太大可能出现不发声的情况，所以必须注意两电极间距离不宜过远。
个人测试过，该装置能够至少承受一个人这样的外载电阻。
温度监测报警器电路图
温度监测报警器电路图发布:2011-08-19 | 作者: | 来源: caiduoshi | 查看:1809次| 用户关注：本文介绍的温度监测报警器，具有“高”、“中”、“低”3档温度指示，能在温度偏高或偏低时发出报警信号，可用于大棚、温室等需要温度监控的场合。
电路工作原理该温度监测报警器电路由温度检测／指示电路和声音报警电路组成，如图所示。
温度检测/指示电路由电阻器RI、R2、控制集成电路IC1、热敏电阻器（温度传感器）RT、电位器RP、二极管VDI和发光二极管VL1～VL3组成。
声音报警电路由二极管VD2、VD3、电本文介绍的温度监测报警器，具有“高”、“中”、“低”3档温度指示，能在温度偏高或偏低时发出报警信号，可用于大棚、温室等需要温度监控的场合。
电路工作原理该温度监测报警器电路由温度检测／指示电路和声音报警电路组成，如图所示。
温度检测/指示电路由电阻器RI、R2、控制集成电路IC1、热敏电阻器（温度传感器）RT、电位器RP、二极管VDI和发光二极管VL1～VL3组成。
声音报警电路由二极管VD2、VD3、电阻器R3、R4晶体管V、电子开关集成电路IC2和蜂鸣器HA组成。
接通电源开关S后，电池CB为整机电路提供4.5V工作电源。
RT用来检测环境温度，其阻值随着温度的升高而减小，IC1的2脚电压随着RT的阻值变化而变化。
RP用来设定监控温度。
当环境温度适宜（在RP的设定温度范围内）时，ICl的2脚电位介于高电平与低电平之间，12脚输出低电平，10脚和II脚输出高电平，VL2点亮，VL1和VL3不发光，声音报警电路不工作，HA不发声。
当环境温度偏低时，RT的阻值增大，使IC1的2脚电压升高，当IC1的2脚和5脚变为高电平时，11脚和12脚将输出低电平，使VL1和VL2点亮，VD2和V导通，IC2也导通工作，HA发出报警声。
当环境温度升高时，RT的阻值随之减小，使IC1的2脚电压下降。
当温度偏高使IC1的2脚和4脚变为低电平时，10脚和12脚输出低电平，使VL2和VL3点亮，VD3和V导通，IC2也导通工作，HA发出报警声。
水温控制原理图
R? P 1.4
1 00
VCC U? B UZZER
Q? P NP
图7 当温度低于或高出给定的温度值后，蜂鸣器报警。
7.键盘与显示器的借口部分
1 2 3 4 5 6 7 8 190 11 12 13 14
D00 D01 D02 D03 D04 D05 D06 D07 CS7
RD WR AP38.2
Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7
15 14 13 12 11 10 9 7
7 4LS1 38
U?
K11 2 K12 3
4 5 6 7 8 9
A0 A1 A2 A3 A4 A5 A6 A7
B0 B1 B2 B3 B4 B5 B6 B7
18 17 16 15 14 13 12 11
B1 B2 B3 B4 B5 B6 B7 B8
AVcc
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
DVcc P6.3 /A3 P6.4 /A4 P6.5 /A5 P6.6 /A6/DAC0 P6.7 /A7/DAC1 /SVSIN VREF+ XIN XOUT/ TCLK VeR EF + VREF- /Ve REF P1.0 /TACLK P1.1 /TA0 P1.2 /TA1 P1.3 /TA2 P1.4 /SMCLK
1 2K
+12 V
7
U3
3
LM3 105
6
2
VOUT
8
1
4
-1 2V
R w3 +12 V
2 0k
图1
➢ 传感器部分
传感器 LM35 的使用电路非常简单，只需将其电源、地端与供电源相连， 将触点置于被测点处，而将输出端与放大电路的输入端相连就可以了。
温度检测报警电路
——温度检测报警电路
信息与控制工程学院 电工电子学教学中心 2018年5月8日
一、 设计任务要求 本次课程设计的任务是设计、制作 一个温度检测报警电路。该电路通 过热电阻检测温度变化，并将该温 度与设置好的温度上限比较，如果 超过上限，进行声光报警，温度的 设定要求粗略可视。
整体电路硬件结构框图
二、电路设计
1 、正负 12V电源模块是采用实验室直流稳压电源 或开关电源。 2、热电阻温度电桥测温电路采用电阻桥的形式将 热电阻的变化转变成电压的变化，参考设计电路 如下图所示。
二、电路设计
3、温度设定电路，如下图所示，通过调节电位器设定 温度上限，该温度设定值可以通过运放构成的比较电 路显示粗略的温度高低。
三、要求
项目 温度检测电路 温度设定电路 比较报警电路 实习报告 总分
分值 40 30 10 20 100
工艺 10 10 5
布局 10 10
测试结果 20 10 5
万用电路板
走线要求：尽量横平竖直来自 注意：1、验收后，电路板上的元件除了电阻、 电容、三极管、插座外，其余元件要拆 下收好放到工具盒里交回，注意工具箱 里的工具不能有缺，否则自行补齐。 2、使用焊接板时，一定要规划好器件、 电源等位置，跳线越少越好，焊好后很 难移动和更改。
二、电路设计
4、温度超限报警电路通过输入设定温度和检测温度的 比较结果实现声光报警，当温度超过预先设定的限值 时，比较电路输出高电平，动作报警电路，使发光二 极管发光，同时启动声音报警电路进行声光报警。参 考设计电路如下图所示。
1、先进行电路原理分析，然后Multisim仿真，保存仿真结果， 并写入设计报告中； 2、万用板注意孔与孔是否连接在一起；芯片和电位器都要先 焊接插座后再安装，不允许直接将芯片和电位器焊接在电路板上。 3、分块进行焊接调试，每组三个人每人负责一块，并将其工 作原理搞清楚，验收时需要讲解； 4、电源、地、输入、输出接口需要用单排针或者单排座引出， 方便调试； 5、验收也是分组分块验收，每部分的占分比例如下：
温控报警电路实验报告(3篇)
第1篇一、实验目的1. 理解温控报警电路的基本原理和组成。
2. 掌握温控报警电路的设计方法和实际应用。
3. 通过实验验证温控报警电路的性能和稳定性。
4. 培养动手能力和实际操作技能。
二、实验原理温控报警电路是一种根据温度变化来控制报警装置的电路。
它主要由温度传感器、信号处理电路、比较器、执行机构（如继电器）等组成。
当温度超过设定的阈值时，电路会触发报警装置，发出警报信号。
三、实验器材1. 温度传感器（如热敏电阻、热电偶等）2. 比较器（如LM393、LM324等）3. 继电器4. 电阻、电容、二极管等电子元件5. 电路板、连接线等6. 温度控制器7. 电源8. 示波器（可选）四、实验步骤1. 搭建电路：根据实验原理，设计并搭建温控报警电路。
电路主要包括以下部分：温度传感器：用于检测环境温度。
信号处理电路：将温度传感器的模拟信号转换为数字信号。
比较器：将处理后的数字信号与预设的温度阈值进行比较。
执行机构：当温度超过阈值时，触发报警装置。
2. 连接电路：将电路元件按照设计图连接到电路板上，确保连接牢固可靠。
3. 调试电路：调整电路参数，使电路能够正常工作。
例如，调整比较器的阈值电压，使电路在预设的温度范围内触发报警。
4. 测试电路：使用温度控制器对电路进行测试，观察报警装置是否能够在温度超过阈值时正常工作。
5. 记录数据：记录实验过程中观察到的现象和数据，分析电路的性能和稳定性。
五、实验结果与分析1. 实验现象：当温度超过预设阈值时，报警装置能够正常工作，发出警报信号。
2. 数据分析：通过实验，验证了温控报警电路的性能和稳定性。
电路在预设的温度范围内能够正常工作，报警装置能够及时触发。
3. 改进措施：根据实验结果，对电路进行改进，提高电路的可靠性和稳定性。
例如，优化电路设计，提高电路的抗干扰能力；增加电路的过热保护功能，防止电路过热损坏。
六、实验总结1. 温控报警电路是一种常见的自动控制电路，在工业、农业、家庭等领域有广泛的应用。
水温监测控制报警电路
目录摘要 (1)一设计任务和要求 (1)1.1 设计目的 (1)1.2 设计任务 (1)1.3 设计要求 (2)二设计的方案的选择与论证 (2)2.1 设计原理 (2)2.2 方案设计 (3)2.2.1 可行方案 (3)2.2.2 方案的讨论与选择 (5)2.3 选定方案的论证 (5)2.3.1 选定温度传感器的论证 (5)2.3.2 选定运算放大器的论证 (6)2.3.3 选定继电器的论证 (6)三电路设计计算及分析 (7)3.1 温度检测元件电路 (7)3.1.1 电路结构及工作原理 (7)3.1.2 元器件的选择和计算 (8)3.2 比较显示电路 (10)3.2.1 电路图及工作原理 (10)3.2.2 元器件的选择和计算 (11)3.3 温度控制电路 (12)3.3.1 电路结构及工作原理 (12)3.3.2 元器件的选择和计算 (13)3.4 电源单元电路 (14)3.4.1 电路结构及工作原理 (14)3.4.2 元器件的选择和计算 (15)3.5 整体电路图 (16)3.6 PCB平面图 (16)四电子电路的焊接 (17)4.1 焊接的基本条件 (17)4.2 焊接的步骤 (18)4.3 焊接的要点 (19)五总结及心得 (19)附录 (20)参考文献 (22)摘要水温监测控制报警电路是采用热敏电阻作为温度传感器,由温度的变化而引起电压的变化，再利用比较运算放大器与设置的温度值对应的电压进行比较，输出高或低电平从而对控制对象即加热器和报警电路进行控制。
其电路可分为三大部分：测温电路，比较/显示电路，控制电路。
关键词：测温显示窗口比较器一设计任务和要求1.1 设计目的（1）掌握温度控制电路工作原理。
学校温度信号采集方法。
（2）熟悉集成运放的使用方法和模拟信号的一般处理方法。
熟悉比较器的使用方法。
（3）熟悉继电器和发光二极管的使用。
（4）熟悉Protel软件的使用。
1.2 设计任务设计一个水温监测控制报警电路，以铂电阻Pt100作为温度传感器监测容器内水的温度，用检测到的温度信号控制加热器的开关，将水温控制在一定的范围之内，具体要求如下：（1）当水温小于50。
C-水箱水位监测显示报警电路设计
电路原理与设计
测试方案与测试结 果
发光二极管指示电路设计 数码管电路原理 声光报警电路原理 报警计数电路原理
调试方法 测试数据 结果分析
设 计 报 告 结 构 及 规 设计报告正文的结构
范性
图表的规范性
总分
实际制作完成情况
完成第（1）项 完成第（2）项 美观程度
满分 4
16
5
5 30 50 20 20 5
评分标准设计报告主要内容满分系统方案总体方案设计电路原理与设计发光二极管指示电路设计数码管电路原理声光报警电路原理报警计数电路原理16测试方案与测试结调试方法测试数据结果分析设计报告结构及规范性设计报告正文的结构图表的规范性总分30基本要求实际制作完成情况50发挥部分完成第1项20完成第2项20美观程度参考芯片
题 C 水箱水位监测显示报警电路设计
已知一个水箱高 8m，水箱内每隔 1m 安装一个监测探头，其中最低的一个 监测探头安装在距水箱底 1m 处，其中高的一个监测探头安装在距水箱底 7m 处。 当水面低于监测探头时，对应的逻辑电平为 0（低电平），当水面高于监测探头 时，对应的逻辑电平为 1（高电平）。
其他
5
总分
50
参考芯片： 74LS00、74LS148、74LS192、CD4511、CD40110、ULN2003。
7路监测探头 （拨码 开关）
水位LED显示
二进制编码
水位 数码管显示
警戒水位 声光报警
一、 基本要求
1. 使用拨 个 发光二极管指示各个监测探头的输出状态（逻辑 0，发光二极管灭，逻辑 1，发 光二极管亮）；
2. 使用数码管显示当前水箱中水面的高度，显示分辨率以米（m）为单位。 3. 使用 PCB 制作作品。 二、 发挥要求
水温控制电路的设计报告
水温控制电路设计报告一设计的具体实现1.1系统概述水温控制器电路的总体框图如图1所示。
它由温度传感器、同相比例运算放大电路、比较电路、加热电路，显示电路和电源电路6部分组成。
温度传感器同相比例运算放大电路比较电路加热电路显示电路电源电路图1 水温控制电路的总体框图本设计要将水温转化成电信号才能控制。
所以采用温度传感器来转化,将温度信号转化成电压信号，经同相比例运算放大电路适当放大后与设定的电压比较，设定的电压就代表特定的温度值。
当实际温度高于设定温度时，控制电路停止加热，同时显示电路开始工作，进行报警提示；当实际温度低于设定温度时，使电路接通加热。
这样就能自动控制温度在某个值或小范围波动。
电源电路的功能是为上述所有电路提供电源，包括直流电源和交流电源，设计中唯一用到交流电源的是加热电路，其余部分均为直流电源供电。
该设计问题可分为温度传感器模块，放大电路模块，比较器模块,继电器、加热模块，显示报警模块以及电源模块。
温度传感器模块，主要负责温度信号与电压信号的转化；放大器模块，使输出电压变为原来的十倍；比较器模块，控制温度的预设定电压；继电器、加热模块，当被测温度超过设定温度时，继电器动作，是触点断开停止加热，反之被测温度低于设置温度时，继电器触点闭合，进行加热；显示报警模块，当被测温度超过设定温度时，LED灯和蜂鸣器同时工作，提示报警。
1.2 单元电路设计、仿真与分析1.2.1温度传感器模块本设计选用LM35温度传感器来转化温度为电信号。
LM35是NS公司生产的集成电路温度传感器系列产品之一，它具有很高的工作精度和较宽的线性工作范围，该器件输出电压与摄氏温度线性成比例。
其转换公式为：o C T o C （式1-1）V10mV/＝out在0℃时输出为0V，每升高1℃输出电压增加10mV,LM35的外观如图2所示图2 LM35外观图3 LM35实物图常温下LM35不需要额外的校准处理即可达到±1/4℃的准确率。
温度监测及报警电路(热敏电阻+LM324)
温度监测及报警电路（热敏电阻+LM324）姓名：_孔亮_ 学号：_0928401116一、元件介绍：1、热敏电阻MF53-1：2、LM324LM324是四运放集成电路，它采用14脚双列直插塑料封装，Im324原理图如 图所示。
它的内部包含四组形式完全相同的运算放大器， 除电源共用外，四组运 放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“ +”、“- ”为两个信号输入端，“ V+”、“V -”为正、负电源端，“ Vo”为输 出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端 Vo 的信号 与该输入端的相位相反；Vi+ （ +）为同相输入端，表示运放输出端 Vo 的信号与 该输入端的相位相同。
Im324引脚图见图2。
由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用, 价格低廉等优点，因此被广泛应用在各种电路中。
3、LED 发光二极管LED （Light-Emitti ng-Diode 中文意思为发光二极管，是一种能够将电能转化为可见光的半导体，它改变了白炽灯钨丝发光与节能灯三基色粉发光的原理， 而采用电场发光。
据分析，LED 的特点非常明显，寿命长、光效高、无辐射与低 功耗。
LED 的光谱几乎全部集中于可见光频段， 其发光效率可超过150lm/W （2010 年）。
一般LED 工作时，加10mA 足以使之正常工作，故电阻值为 Vo/10mA 即为 外加电阻的值，如+5V 的电压下可以使用500欧姆的电阻。
二、设计原理：检测电路采用热敏电阻RT （MF53-1）作为测温元件；采用LM324（乍比较电路; 用发光二极管实现自动报警。
报警分三级：温度＞20°C, —个灯亮； 温度＞40°C,二个灯亮； 温度＞60°C,三个灯亮。
1]V- LM324V+[L1 2T J 4；6 •14 13 12 11 109 8三、MUItisim 仿真:仿真电路设计图说明：该仿真电路图以5k Q的电位器模拟热敏电阻MF5—1在不同温度下的阻值，并利用分压电路将不同温度下热敏电阻下方的电位送入LM324与事先计算好的电位进行比较，当其电位大于事先计算好的电位时，运放输出高电平，点亮LED达到报警的效果。
温度检测报警电路设计
随着现代信息技术的飞速发展和传统工业的逐步改造，温度自动检测和显示功能在很多领域得到广泛应用。
人们在温度检测的准确度、便捷性和快速等方面有着越来越高的要求。
而传统的温度传感器已经不能满足人们的需求，其渐渐被新型的温度传感器所代替。
本文设计了一个温度检测报警器电路。
采用单片机AT89C51和温度传感器DS18B20组成温度自动测控系统，可根据实际需要任意设定温度值，并进行报警和处理,通过LM016L显示温度。
本文是从测温电路、主控电路、报警电路以及驱动电路等几个方面来设计的。
该器件可直接向单片机传输数字信号，便于单片机处理及控制。
另外，还能直接采用测温器件测量温度,从而简化数据传输与处理过程。
此设计的优点主要体现在可操作性强，结构简单，拥有很大的扩展空间等。
关键词：AT89C51；DS18B20；LM016L；报警电路With the rapid development of modern information technology and traditional industrial transformation,the system of temperature automatic measurement and display system is widely used in many fields.people have a rising demand in temperature measurement accuracy,convenient, and velocity.Traditional temperature sensors have been unable to meet the people's demands,and have gradually been replaced by new-type temperature sensors.This article designs a temperature detection circuit,using a micro-controller AT89C51 and temperature sensor DS18B20,which composes temperature automatic control system,and temperature values can be setted according to the actual need and be controlled in time,then display temperature through LM016L.This design analysis the function in several parts,like temperature measurement circuit,control circuits,alarm circuits,driver circuit and so on.The device can directly transfer digital signal to the single-chip and make it convenient to process and control.In addition,it can also directly measure temperature with temperature measurement device,then largely simplify data transmission and process.The advantage of this design are mainly reflected in the stronger maneuverability,simple structure and larger room for expansion.Keywords:AT89C51;DS18B20;LM016L;alarming circuit目录第一章绪论 (1)1.1 选题的背景 (1)1.2 选题的目的及意义 (1)1.3 论文结构 (2)第二章设计的整体方案 (3)2.1 设计的主要内容 (3)2.2 设计性能要求 (3)第三章模块设计和器件的选择 (4)3.1 单片机的选择 (4)3.2 温度采集模块设计 (8)3.3 温度显示模块设计 (15)3.4直流电机驱动模块 (19)第四章系统电路设计 (21)4.1 主电路程序 (21)4.2 晶振复位电路 (21)4.3 温度采集电路 (24)4.4 按键电路 (26)4.5驱动电路 (26)4.6 报警电路 (27)4.7 电源电路 (28)第五章软件仿真 (30)5.1 软件介绍 (30)5.2 仿真过程 (30)第六章体会与展望 (34)6.1 设计总结 (34)6.2 设计前景 (34)附录A 系统总图 (36)附录B 系统程序 (37)参考文献 (53)外文资料 (65)致谢 (73)第一章绪论1.1 选题的背景随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的。
高温报警电路
高温报警电路高温报警电路文档一、引言高温报警电路是一种用于监测环境温度的设备，当环境温度超过设定的阈值时，会自动触发报警。
这种电路常用于工业生产、实验室和住宅等场所，帮助人们在高温情况下及时采取措施，保护设备和人员的安全。
二、原理简介高温报警电路基于温度传感器和控制电路，实现对环境温度的实时监测和报警功能。
下面将详细介绍高温报警电路的工作原理。
1. 温度传感器温度传感器是高温报警电路的核心部分，用于感知环境温度。
常用的温度传感器包括热敏电阻、半导体温度传感器和热电偶等。
这些传感器可以将温度转化为电信号输出。
2. 控制电路控制电路是高温报警电路的主要部分，用于接收和处理温度传感器输出的电信号。
控制电路通常包括运算放大器、比较器和触发器等。
当接收到来自温度传感器的电信号，并超过设定的阈值时，控制电路会触发报警器发出报警信号。
3. 报警器报警器是高温报警电路的输出设备，用于向人们发出警示信号。
常见的报警器包括声光报警器和触摸屏显示器等。
当控制电路触发报警信号时，报警器会根据设定的参数来发出声音或显示警示信息。
三、高温报警电路的应用场景高温报警电路在很多领域都有广泛应用。
以下是一些常见的应用场景：1. 工业生产在工业生产中，高温报警电路可以用于监测设备的工作温度。
一旦设备的温度超过设定的阈值，高温报警电路会及时发出警示信号，避免设备过热而损坏。
2. 实验室实验室中常常需要处理高温材料或进行高温实验。
高温报警电路可以帮助实验室工作人员在温度超过安全范围时及时采取措施，避免危险。
3. 住宅在住宅中，高温报警电路可以安装在厨房、浴室或其他火灾风险较高的区域。
当发生火灾或其他危险时，高温报警电路可以发出警示信号，提醒居民采取逃生措施。
四、高温报警电路的设计和实施在设计和实施高温报警电路时，需要考虑以下几个方面：1. 温度范围不同的应用场景对于温度的需求不同，因此需要根据具体需求确定高温报警电路的工作温度范围。
选择合适的温度传感器和设定阈值是设计中的重要步骤。
温度检测报警器电路图
温度检测报警器电路图 本⽂介绍的温度检测报警器，采⽤电热点温度计和⾳效集成电路等制作⽽成，其特点是电路简单实⽤，既可作为超温报警器使⽤，也可作为⽋温报警器使⽤。
电路⼯作原理 该温度检测报警器电路由温度检测控制电路和声光报警电路组成，如图所⽰。
传输⽂件进⾏ [薄膜开关] 打样 温度检测控制电路由电热点温度计Q、电阻器RI和超温检测／⽋温检测选择开关S1（S1－l、Sl－2）组成。
声光报警电路由电容器Cl、C2、电阻器R2、⾳效集成电路IC、晶体管V、扬声器BL和发光⼆极管VL组成。
将S1置于“1”位置时，报警器作为超温报警器。
在受控温度低于Q的设定温度时，Q的电热触头处于断开状态，IC不⼯作，BL不发声，VL不发光。
当受控温度超过Q的设定温度时，Q的电热触头接通，IC受触发⽽⼯作，其OUT端输出的⾳效电信号经Ⅴ放⼤后，驱动BI，发出报警声，同时VL闪烁发光。
将S1置于“2”位置时，报警器作为⽋温报警器，在受控温度⾼于Q的设定温度时，Q的电热触头处于接通状态，IC不⼯作，BL不发声，VL不发光。
当受控温度低于Q的设定温度时，Q的电热触头断开，IC因TRIG端变为⾼电平⽽触发⼯作，BL发出报警声，VL闪烁发光。
元器件选择 R1和R2均选⽤I/4W⾦属膜电阻器。
CI选⽤独⽯电容器或涤纶电容器；C2选⽤耐压值为10V的铝电解电容器。
VI，选⽤￠5mm的红⾊⾼亮度发光⼆极管。
V选⽤59013或C8050型硅NPN晶体管。
IC选⽤KD9561或KD9562型⾳效集成电路。
BL选⽤0.25W、8Ω的电动式扬声器。
51选⽤双极双位转换开关；52选⽤单极拨动式开关。
Q选⽤WXG-1lt型可调式电热点温度计。
欢迎转载，信息维库电⼦市场⽹（）1次。
温度检测控制与报警电路原理
温度检测控制与报警电路原理
温度检测控制与报警电路是一种电子设计方案，用于检测和控制温度，并在达到预设阈值时触发报警信号。
其基本原理如下：
1. 温度传感器：温度传感器是温度检测控制与报警电路的核心部件，用于检测环境温度。
常用的温度传感器有热敏电阻、热电偶、半导体温度传感器等。
2. 示波器：示波器用于观察温度信号的波形，以判断传感器测量是否准确。
示波器通常连接在温度传感器输出信号的前端。
3. 放大器：放大器用于放大传感器输出的微弱信号，增强信号的幅度，以便后续的信号处理和控制。
4. 控制开关：控制开关用于根据温度值控制电路，如触发报警器、控制加热器或制冷器等。
5. 报警器：报警器用于在温度超过预设阈值时发出报警信号，以便及时采取措施。
报警器通常采用声光结合的方式，如蜂鸣器和LED灯等。
温度检测控制与报警电路可应用于许多领域，如智能家居、医疗设备、汽车电子等，为人们提供更加便捷和安全的生活和工作环境。
温度控制报警电路
4)要求计数电路的脉冲由 555 定时器和RC 组成的多谐振荡器构成，其中温度用电压模拟表示，8V 以下表示温度正常，9-10V表示温度不正常，10V以上表示温度过高。
二、方案设计与论证
要求中用电压表示温度，可以用双限电压比价器（窗口比较器）来对输入电压进行比较，产生高低电平的变化来控制发光二极管点亮与数码管的显示，计数电路的脉冲用555定时器与RC组成的多谐振荡器构成。
方案二、用电压来表示温度，并且通过比较器将整个的过程产生的电压分为三个档，通过电压比较器，从而达到常温高温和超高温的情况从而达到整个的操作，显示部分使用七段数码管来进行数字显示。我选的是第二个方案。
三、单元电路设计与参数计算
3.1时钟脉冲产生模块
（1）电路组成
多谐振荡器电路图3.1
用555定时器构成的多谐振荡器电路如图3.1所示：图中电容C、电阻R1和R2作为振荡器的定时元件，决定着输出矩形波正、负脉冲的宽度。定时器的触发输入端（2脚）和阀值输入端（6脚）与电容相连；集电极开路输出端（7脚）接R1、R2相连处，用以控制电容C的充、放电；外界控制输入端（5脚）通过0.01uF电容接地。
LED灯
红
1
当电压大于10V时，U2A的输出端为低电平， U3A的输出端为低电平。经过逻辑控制电路可以使得七段数码管停止计数同时还可以使得红的LED 亮。
2.2选1多路选择器
图3.72选1多路选择器
利用两个与门，一个非门和一个或非门组成的多路选择器通过控制端输入的高低电平去控制整个电路的选择性通断。
四、总原理图及元器件清单
1
R27
常规电阻
5KΩ
1
U2A
高温报警电路的制作与调试
高温报警电路的制作与调试高温报警电路的制作与调试一、引言高温报警电路是一种常见的安全控制电路，在许多领域如家庭、工业、实验室等都有广泛的应用。
当环境温度超过设定的阈值时，电路会触发报警器，发出警告信号，起到保护设备和人员安全的作用。
本文将介绍高温报警电路的制作与调试方法。
二、电路组成高温报警电路一般由三部分组成：传感器、比较电路和输出电路。
1. 传感器：传感器用于检测环境温度，最常用的传感器是温度传感器。
常见的温度传感器有热敏电阻、热电偶和半导体温度传感器等。
不同的传感器在电路中的接法和工作原理有所不同，在选择传感器时需要根据具体应用需求进行选择。
2. 比较电路：比较电路用于将传感器的输出信号与设定的阈值进行比较，并产生输出信号，触发报警器。
常见的比较电路有基准电压法和基准电流法。
基准电压法通过比较输入电压与参考电压的大小来判断是否触发报警，而基准电流法则是通过比较输入电流与参考电流的大小来判断。
3. 输出电路：输出电路负责将比较电路的输出信号转化为报警信号，以供外部设备或报警器使用。
常见的输出电路有继电器驱动电路、蜂鸣器驱动电路和LED指示灯驱动电路等。
三、电路制作步骤 1. 准备所需元器件和工具：热敏电阻、比较器、电阻、电容、继电器、蜂鸣器、LED指示灯、面包板、导线、万用表等。
2. 按照电路图连接元器件：根据电路图将热敏电阻、比较器、电阻、电容等元器件连接在面包板上。
注意在连接电路时要确保正确连接，避免短路、虚焊等问题出现。
3. 对电路进行供电：将电路连接到适当的电源上，一般使用直流电源供电。
此步骤需要注意电压和电流的正确设置，避免对电路造成损坏。
4. 调试电路：利用万用表等工具，逐步调整电路中的参数，直到达到所需的报警温度和报警方式。
可以通过改变电阻的值、比较器的参考电压等方法进行调试。
5. 连接输出设备：将继电器、蜂鸣器、LED等输出设备连接到电路的输出端口上，确保输出设备能够正确地接收到报警信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录摘要 (1)一设计任务和要求 (1)1.1 设计目的 (1)1.2 设计任务 (1)1.3 设计要求 (2)二设计的方案的选择与论证 (2)2.1 设计原理 (2)2.2 方案设计 (3)2.2.1 可行方案 (3)2.2.2 方案的讨论与选择 (5)2.3 选定方案的论证 (5)2.3.1 选定温度传感器的论证 (5)2.3.2 选定运算放大器的论证 (6)2.3.3 选定继电器的论证 (6)三电路设计计算及分析 (7)3.1 温度检测元件电路 (7)3.1.1 电路结构及工作原理 (7)3.1.2 元器件的选择和计算 (8)3.2 比较显示电路 (10)3.2.1 电路图及工作原理 (10)3.2.2 元器件的选择和计算 (11)3.3 温度控制电路 (12)3.3.1 电路结构及工作原理 (12)3.3.2 元器件的选择和计算 (13)3.4 电源单元电路 (14)3.4.1 电路结构及工作原理 (14)3.4.2 元器件的选择和计算 (15)3.5 整体电路图 (16)3.6 PCB平面图 (16)四电子电路的焊接 (17)4.1 焊接的基本条件 (17)4.2 焊接的步骤 (18)4.3 焊接的要点 (19)五总结及心得 (19)附录 (20)参考文献 (22)摘要水温监测控制报警电路是采用热敏电阻作为温度传感器,由温度的变化而引起电压的变化，再利用比较运算放大器与设置的温度值对应的电压进行比较，输出高或低电平从而对控制对象即加热器和报警电路进行控制。
其电路可分为三大部分：测温电路，比较/显示电路，控制电路。
关键词：测温显示窗口比较器一设计任务和要求1.1 设计目的（1）掌握温度控制电路工作原理。
学校温度信号采集方法。
（2）熟悉集成运放的使用方法和模拟信号的一般处理方法。
熟悉比较器的使用方法。
（3）熟悉继电器和发光二极管的使用。
（4）熟悉Protel软件的使用。
1.2 设计任务设计一个水温监测控制报警电路，以铂电阻Pt100作为温度传感器监测容器内水的温度，用检测到的温度信号控制加热器的开关，将水温控制在一定的范围之内，具体要求如下：（1）当水温小于50。
C时，H1、H2两个加热器打开，将容器内的水加热。
（2）当水温大于50。
C时，但小于60。
C时，H1加热器打开，H2加热器关闭。
（3）当水温大于60。
C时，H1、H2两个加热器同时关闭。
（4）当水温小于40。
C时，或水温大于70。
C时，用红色发光二极管发出报警信号。
（5）当水温在40。
C～70。
C之间时，用绿色发光二极管指示水温正常。
1.3 设计要求（1）合理的设计硬件电路，说明工作原理及设计过程，画出相关的电路原理图（运用PROTEL电路设计软件）；（2 选择常用的电器元件（说明电器元件选择的过程和依据）；(3) 进行PCB（印制电路板）设计（用PROTEL等电路设计软件）；（4）按照规范要求，按时提交课程设计报告（打印或手写），并完成相应答辩。
二设计的方案的选择与论证2.1 设计原理通过测温部分对水温进行测量，将所测量的温度值与给定值在比较部分进行比较，将比较后的输出信号传递至加热部分，使加热电路调控水温，实现对水温的控制。
另外通过另一个电路将输出信号传递到报警部分，对应的红、绿发光二极管工作。
最后运用交直流变换电路实现对其供电。
原理方框图如下图2.1.1 总原理图2.2 方案设计2.2.1 可行方案方案一：想要让电路正常稳定的工作，必须要有一个关于温度的准确信号值，为了使信号输出误差很小，可以选用桥式测压电路，这样可以得出较为准确的与温度相对应的电压值，关于比较部分可以选用比较器LM339构成窗口比较器，再利用滑动变阻器来调节上下限电压，将输出电压值与设定的电压值进行比较来控制三极管，以达到使绿色和红色二极管根据不同温度亮灭的目的。
同时也将第一部分输出的电压值在比较部分进行比较来控制继电器以达到控制外电路的目的。
通过对电路设计要求的全面考虑，使用LM324比较容易实现第一部分的功能，同时为了方便电路的调试，热敏电阻可以使用铂电阻Pt100。
加热器可选用加热电阻丝。
方案二：555时基电路图2.2.1 555时基电路图IC1555集成电路接成自激多谐振荡器，Rt为热敏电阻，当水温温度发生变化时，由电阻器R1、热敏电阻器Rt、电容器C1组成的振荡频率发生变化，频率的变化通过集成电路IC1555的3脚送入频率解码器集成电路IC2 LM567的3脚，当输入的频率正好落在IC2集成电路的中心频率时，8脚输出一个低电平，使得继电器K导通，触电吸合，从而控制设备的通断，形成温度控制电路的作用。
方案三：单片机对于单片机而言，由于现阶段专业知识有限，单片机还不能完全掌握，并且其成本较组合电路更高。
方案四：组合电路对组合电路而言，一个组合只能完成一个温度控制点的控制，成本较高并且非常不实用。
2.2.2 方案的讨论与选择方案一符合现在所学内容，运用集成器等原件易获得。
而方案二较方案一更复杂，原理更难理解，实现起来更不容易。
方案三运用单片机知识，难度更大，并且现阶段还没有涉及到相关知识。
方案四虽然技术上易于实现，但实用性不强，且成本较高。
综上考虑选择方案一。
2.3 选定方案的论证2.3.1 选定温度传感器的论证根据设计要求，设计出的仪器主要用在对室内水温的控制上，水温范围应该在0℃-100℃之间，温度传感器应该可以测这之间的任一温度，并且具有很好的稳定性。
再结合性能以及价格方面的原因，选择了集成温度传感器铂电阻Pt100。
(1+At+Bt×铂电阻Pt100的阻值与温度之间的关系为R=Rt)，当PT100在0℃的时候他的阻值为100欧姆，它的的阻值会随着温度上升而匀速增涨的，它的线性度也可以在高温的时候保持得非常好。
因此铂电阻Pt100完全符合设计要求。
2.3.2 选定运算放大器的论证本设计对放大器的要求只是有较好的虚短和虚断特性，稳定性较好，因此通用型的运算放大器便可满足要求。
因此选用LM324可以实现相应功能。
LM324系列是低成本，四通道运算放大器是真正的差分输入。
他们有几个明显的优势。
该四通道放大器可以工作在电源电压低至3.0 V或高达32 V的电源之下，静态电流为MC1741的五分之一，共模输入范围包括负电源，从而消除了在许多应用中的外部偏置元件的必要性。
该输出电压范围也包括负电源电压。
LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0-（Ucc -1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
2.3.3 选定继电器的论证继电器是低压控制高压的部分，它的开启电压以及稳定性相当重要。
因为选用的电源电压是5V的，所以继电器的开启电压应当适当低于5V当接近它，因此选用开启电压为4V的比较适合。
另外，由于加热部分的电流比较大，所以继电器的承受电流要大，一般1000W的加热装置电流为4.5A，选择4.5A×2=9A以上的比较适合。
此电路选择的是JZC22F83，为电磁继电器。
三电路设计计算及分析3.1 温度检测元件电路3.1.1 电路结构及工作原理工作原理：如下图温度检测元件电路，测温电路选用桥式温度检测电路检测元件选用铂电阻Pt100，铂电阻Pt100会随着温度的改变而发生变化。
当外界温度发生变化时，引起集成运算器A 2输入端电压增大，而A1的端电压不会发生改变。
A1、A2为电压跟随器，即同相输入端的电压和输出端的电压相等。
输出值作为与后面电路的比较值。
A3为加减运算电路，可通过调整电路中的相应参数实现对输出电压放大倍数的控制的控制，调整好电路中的参数之后，将受温度变化引起的变化的电压信号传递、放大，并将其作为与后面的报警和控温电路的比较较值。
实现对温度监测的功能。
图3.1.1 温度检测单元电路图3.1.2 元器件的选择和计算为了获得比较高的测量精度，电阻可以选用1%的五环金属膜电阻，尽可能实现匹配，提高电路的共模抑制比。
由于铂电阻Pt100的性质为0℃时电阻为100Ω，100℃时电阻为130Ω左右，得A2端的电压要大于A1端电压，但不能相差太大，考虑到现实条件水温不会低于零度，因此电路中R3选择100Ω。
Pt100的阻值与温度之间的关系为R=R0(1+At+Bt×t) 式中，t为摄氏温度；R为t=0时的阻值；A、B为常数。
由于此电路控制精度并不是很高，因此可以将二次项忽略，这样，铂电阻与温度之间的关系变为R=100Ω+0.386Ω/℃。
为使运放在静态时两输入端平衡，令R 5=R6,R7=R8。
则有U2=5×[(100Ω+0.386Ω/℃t)∕（2100Ω+0.386Ω/℃t）]VU1=5×(100Ω/2100Ω)VU3=（U2-U1）R8/R5=k(U2-U1) (其中K=R8/R5)=5K×[(100OΩ+0.386Ω/℃t)/(2100Ω+0.386Ω/℃t )-100Ω/2100Ω]V=5K×0.386Ω/℃t /(2100Ω+0.386Ω/℃t) =5K×0.386t/2100令t=100℃时,U3=5V,则K=54.4,故有R8/R5=54.4,取R5=5kΩ，则有R2=272kΩ，故有R5=R6=5kΩ，取R7=R8=270kΩ。
A1同相输入端的电压值为5×（100/2100）=0.24V。
A2同相输入端的电压值为5×（100+0.386t）/（2100+0.386t）V。
由上式U3=（U2-U1）R8/R5，（R8/R5=54.4）得，输出电压U3=[272×（100+0.386t）/（2100+0.386t）-13.1]V。
因此可以通过温度的改变实现电压的改变，即将温度信号转化为电压信号。
方便与后面的电路的比较。
A1、A2要选择输入电阻较大的运算放大器，如TL082。
A3要选择精度较高的，输入电阻较大，共模抑制比较高的运算放大器，。
本电路采用的LM324也具有相同的功能。
3.2 比较显示电路3.2.1 电路图及工作原理工作原理：该部分主要运用了窗口比较器。
通过调整滑动变阻器R9、R10的阻值使之分别对应40℃、70℃时的电压。
当U3<U4时则一定小于U5，所以A5输出反向电压，A4输出正向电压，使得二极管D2截止，D1导通。
当U3>U5时，则一定大于U4，所以A5输出正向电压，A4输出反向电压，使得二极管D2导通，D1截止。
