华为IDS模块化机房介绍及与传统机房对比PPT课件
模块化机房与传统机房对比到底有哪些优势？
配电模块 负载
并机系统
安全可靠的系统架构
➢ 标配应急通风系统，在空调失效情况能够保证自然散 热，延长市电中断情况下的运行时间
➢ 应急通风系统可与外部消防系统联动，使灭火气体顺 利进入机柜内
前部 进风
➢ 气体灭火系统，采用探火管触发（150~170℃）自 动喷出七氟丙烷气体，快速灭火，安全可靠
➢ 1U机架式安装，节省机柜空间
电源
10%
照明&监控
5%
IT设备 43.00%
PUE
空调 42%
耗电量
PUE: POWER Usage Effectiveness=总耗电量/IT设备耗电量
绿色高效的制冷系统
制冷量 风冷: 20~40KW 冷冻水: 20~70KW RCU: 120~240KW
➢ 风冷列间空调 ➢ 冷冻水列间空调 ➢ 冷媒冷却单元(RCU)
后部 出风
高效节能的整体方案
➢ 高频双变换在线式UPS，整机效率高达92%
➢ 变频精密空调，根据负载波动动态调节制冷量和风量输 出，节能达29%
例 制冷需求[%]: 压缩机能耗[kWh]: 冷凝风机能耗[kWh]: 蒸发风机能耗[kWh]: 停机时能耗[kWh]: 全年能耗[kWh]: 全年能耗节约[kWh]: 全年能耗节约[[%]: 平均制冷COP[-]:
无人值守
➢ 无需本地运维人员和 值守人员
➢ 实时多途径告警定位 故障
➢ 集中监控管理，本地 数据自动上传
一体化机柜解决之道
解决之道——合而为一
应急通风
配电模块
监控系统
机柜 UPS
蓄电池
PDU
空调系统 消防
解决之道——化繁为简
系统设计
[全]模块化机房空调与传统机房空调比较
![[全]模块化机房空调与传统机房空调比较](https://img.taocdn.com/s3/m/d00c643ff68a6529647d27284b73f242326c317a.png)

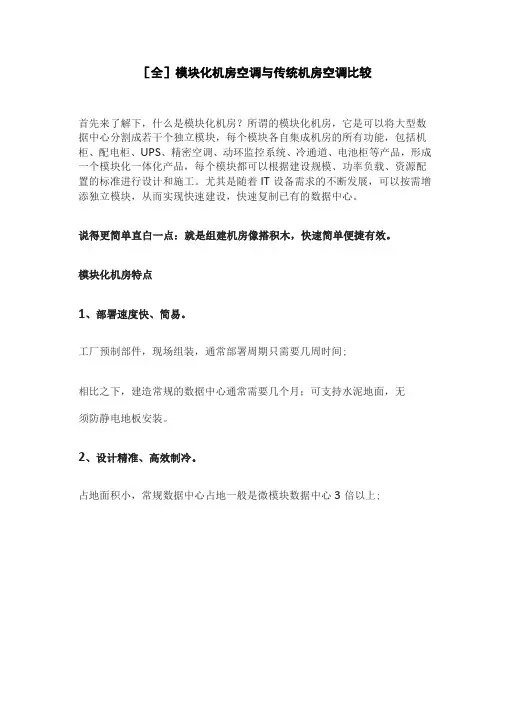

［全］模块化机房空调与传统机房空调比较首先来了解下，什么是模块化机房？所谓的模块化机房，它是可以将大型数据中心分割成若干个独立模块，每个模块各自集成机房的所有功能，包括机柜、配电柜、UPS、精密空调、动环监控系统、冷通道、电池柜等产品，形成一个模块化一体化产品，每个模块都可以根据建设规模、功率负载、资源配置的标准进行设计和施工。
尤其是随着IT设备需求的不断发展，可以按需增添独立模块，从而实现快速建设，快速复制已有的数据中心。
说得更简单直白一点：就是组建机房像搭积木，快速简单便捷有效。
模块化机房特点1、部署速度快、简易。
工厂预制部件，现场组装，通常部署周期只需要几周时间;相比之下，建造常规的数据中心通常需要几个月；可支持水泥地面，无须防静电地板安装。
2、设计精准、高效制冷。
占地面积小，常规数据中心占地一般是微模块数据中心3倍以上;采用密闭冷热通道隔离技术，避免冷热气流的混合，冷量按需分配；制冷靠近热源，减少送风距离和提供能效。
节能减排，降低运营成本。
微模块数据中心PUE低，制冷系统节能效果显著。
4、模块化架构，灵活扩容。
采用模块化的部件和统一的接口标准，支持模块以单/双机架为单位灵活扩展；按需分配，单机柜功率密度支持从3kW~25kW/机架平滑升级。
企业可以按照自己当前的需求定制模块化数据中心，并可伴随业务发展需求，逐步扩张数据中心规模，这意味着企业可以在未来拥有数倍计算能力，而不会对现有数据中心的功能或设计带来任何影响。
智能监控，精细管理。
机柜级能耗监控及故障告警功能，支持本地及远程监控；监控平台具有开放性及可扩展性；友好的人机交互界面。
6、投资灵活，按需部署。
模块化机房通过模块化、定制化的设计，帮助用户在初建阶段降低成本，并通过后期运营阶段对IT设施进行集中管理来控制能耗；除此之外，采用这一建设方式还可帮助企业用户提高空间和设备利用率、减少无谓的人力资源消耗，从而有效控制了数据中心的综合运营成本。
华为IDS2000模块化数据中心机房
高效率
EC风机，根据负荷变化连续 调节 输出
高效率
使用变频压机，根据负荷变 化平滑调节空调输出能力；
可调节出风格栅，气流组织更高效
水平送风方式，靠近热源制冷，减 少送风距离
EC风机，根据负荷变化连续 调节输出；水平送风方式， 减少送风距离；
高可用性
风机、电源模块均支持在线热插拔 维护
部署周期减少到 8 ~ 12周，建设周期缩短50%, 缩短业务上线时间 室内净空高度仅需2.8米
场地限制少，可支持水泥地面和防静电地板安装,
模块化架构，灵活扩容
采用模块化的部件和统一的接口标准，支持模块以双机架为单位灵活扩展
按需设计，
单机柜功率密度支持从3KW~25KW/机架平滑升级
高效制冷，绿色节能
Source： Green Grid
电源转换效率，在采用目前业界UPS及配电系统情况下，约为10%的损耗；空调制冷能效比(EER) 大多在 3.5~5.5 之间，在忽略照明、维护、热渗透等因素的影响下（通常为5%以内），理想PUE 在1.6~2.0之间，甚至更低； 实际建设中，考虑到综合投资收益，PUE值并不是越低越好,改善散热设计是降低PUE的关键
供配电实施 冷却系统实施 智能管控实施 机柜系统实施 综合布线实施 消防系统实施 防雷接地实
HUAWEI TECHNOLOGIES CO., LTD.
华为保密信息
未经授权禁止扩散
Page 17
咨询阶段：模块化、绿色节能和安全可靠的新一代数据中心的基础
业务模 型预测
客户需求 分析
风险分析
未经授权禁止扩散
Page 11
传统机房存在问题和模块化数据中心机房

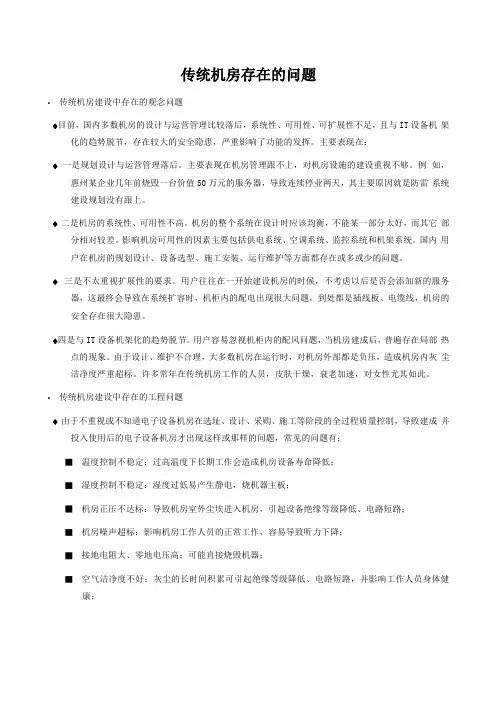

传统机房存在的问题・传统机房建设中存在的观念问题♦目前，国内多数机房的设计与运营管理比较落后，系统性、可用性、可扩展性不足，且与IT设备机架化的趋势脱节，存在较大的安全隐患，严重影响了功能的发挥。
主要表现在：♦一是规划设计与运营管理落后。
主要表现在机房管理跟不上，对机房设施的建设重视不够。
例如，惠州某企业几年前烧毁一台价值50万元的服务器，导致连续停业两天，其主要原因就是防雷系统建设规划没有跟上。
♦二是机房的系统性、可用性不高。
机房的整个系统在设计时应该均衡，不能某一部分太好，而其它部分相对较差。
影响机房可用性的因素主要包括供电系统、空调系统、监控系统和机架系统。
国内用户在机房的规划设计、设备选型、施工安装、运行维护等方面都存在或多或少的问题。
♦三是不太重视扩展性的要求。
用户往往在一开始建设机房的时候，不考虑以后是否会添加新的服务器，这最终会导致在系统扩容时，机柜内的配电出现很大问题，到处都是插线板、电缆线，机房的安全存在很大隐患。
♦四是与IT设备机架化的趋势脱节。
用户容易忽视机柜内的配风问题，当机房建成后，普遍存在局部热点的现象。
由于设计、维护不合理，大多数机房在运行时，对机房外部都是负压，造成机房内灰尘洁净度严重超标。
许多常年在传统机房工作的人员，皮肤干燥，衰老加速，对女性尤其如此。
・传统机房建设中存在的工程问题♦由于不重视或不知道电子设备机房在选址、设计、采购、施工等阶段的全过程质量控制，导致建成并投入使用后的电子设备机房才出现这样或那样的问题，常见的问题有：■温度控制不稳定：过高温度下长期工作会造成机房设备寿命降低；■湿度控制不稳定：湿度过低易产生静电，烧机器主板；■机房正压不达标：导致机房室外尘埃进入机房，引起设备绝缘等级降低、电路短路；■机房噪声超标：影响机房工作人员的正常工作，容易导致听力下降；■接地电阻大、零地电压高：可能直接烧毁机器；■空气洁净度不好：灰尘的长时间积累可引起绝缘等级降低、电路短路，并影响工作人员身体健康；■防静电地板、接地等方面处理不好：导致正常情况下产生的静电没有良好的泄放路径，可能引起工作人员不适、甚至烧毁机器；■无线电、电磁场干扰太强：可导致机器工作异常，影响数据传输质量甚至数据丢失；■机房紧急照明照度不达标：无法通过消防验收，发生火灾时导致人员伤亡；■电压、频率不稳定、电源波形畸变率超标：设备逻辑电路板运行错误，甚至无法运行；■配电回路线间绝缘电阻不达标：容易引起线路短路，发生火灾；■防水措施不到位，导致机房大面积进水，影响机房正常工作等。
盘点传统机房和模块化机房的建设区别

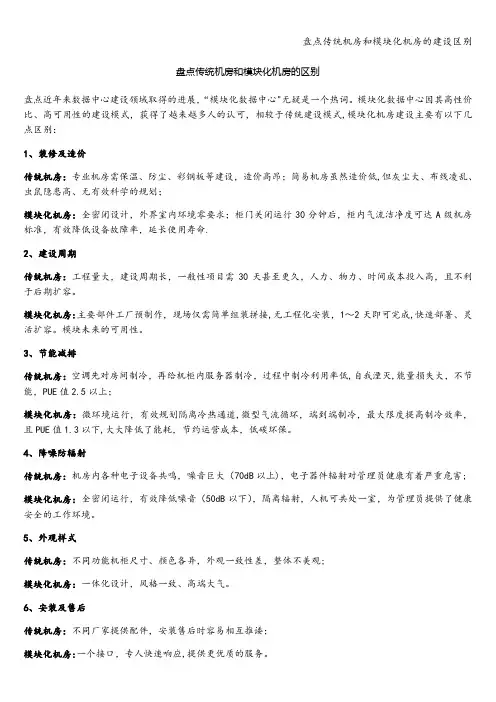

盘点传统机房和模块化机房的区别盘点近年来数据中心建设领域取得的进展，“模块化数据中心"无疑是一个热词。
模块化数据中心因其高性价比、高可用性的建设模式，获得了越来越多人的认可，相较于传统建设模式,模块化机房建设主要有以下几点区别：1、装修及造价传统机房：专业机房需保温、防尘、彩钢板等建设，造价高昂；简易机房虽然造价低,但灰尘大、布线凌乱、虫鼠隐患高、无有效科学的规划；模块化机房：全密闭设计，外界室内环境零要求；柜门关闭运行30分钟后，柜内气流洁净度可达A级机房标准，有效降低设备故障率，延长使用寿命.2、建设周期传统机房：工程量大，建设周期长，一般性项目需30天甚至更久，人力、物力、时间成本投入高，且不利于后期扩容。
模块化机房:主要部件工厂预制作，现场仅需简单组装拼接,无工程化安装，1～2天即可完成,快速部署、灵活扩容。
模块未来的可用性。
3、节能减排传统机房：空调先对房间制冷，再给机柜内服务器制冷，过程中制冷利用率低,自我湮灭,能量损失大，不节能，PUE值2.5以上；模块化机房：微环境运行，有效规划隔离冷热通道,微型气流循环，端到端制冷，最大限度提高制冷效率，且PUE值1.3以下,大大降低了能耗，节约运营成本，低碳环保。
4、降噪防辐射传统机房：机房内各种电子设备共鸣，噪音巨大（70dB以上)，电子器件辐射对管理员健康有着严重危害;模块化机房：全密闭运行，有效降低噪音（50dB以下），隔离辐射，人机可共处一室，为管理员提供了健康安全的工作环境。
5、外观样式传统机房：不同功能机柜尺寸、颜色各异，外观一致性差，整体不美观;模块化机房：一体化设计，风格一致、高端大气。
6、安装及售后传统机房：不同厂家提供配件，安装售后时容易相互推诿；模块化机房:一个接口，专人快速响应,提供更优质的服务。
7、智能管理传统机房：没有完善的监控告警管理系统，需要专人值守,机房出现故障，无法第一时间得到处理;并且，由于非工作时间无人值守，只能不断进行网络、安全设备的关机、重启操作，设备损耗严重.模块化机房:本地采集、云端汇总、交互式告警模式，365＊24无间断智能监测，真正实现无人值守；多渠道推送，基于web、微信等多平台，远程实时监控、统一管理！第一时间排除故障，解决问题,大大提高了运维效率和系统的稳定安全性。
简单说说模块化机房

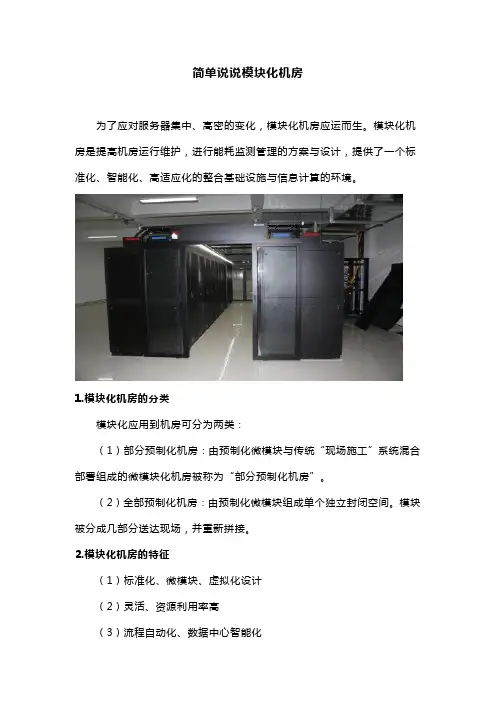

简单说说模块化机房
为了应对服务器集中、高密的变化，模块化机房应运而生。
模块化机房是提高机房运行维护，进行能耗监测管理的方案与设计，提供了一个标准化、智能化、高适应化的整合基础设施与信息计算的环境。
1.模块化机房的分类
模块化应用到机房可分为两类：
（1）部分预制化机房：由预制化微模块与传统“现场施工”系统混合部署组成的微模块化机房被称为“部分预制化机房”。
（2）全部预制化机房：由预制化微模块组成单个独立封闭空间。
模块被分成几部分送达现场，并重新拼接。
2.模块化机房的特征
（1）标准化、微模块、虚拟化设计
（2）灵活、资源利用率高
（3）流程自动化、数据中心智能化
（4）容灾、高可用
（5）跨业务的基础设施、信息、应用共享
（6）快速响应业务需求变化
（7）节能、减排
3.模块化机房的布局
数据机房是多功能、多专业的系统工程，内有各个子系统的各类设备，合理规划设备布局，才能方便扩充，高效运维，减轻成本。
模块化机房解决方案应考虑:
(1)主机、存储设备、服务器机柜宜分区布置
(2)消防控制室
(3)卫星接收机房
(4)视频会议控制机房
模块化机房由多个具有独立功能模块组成，互不影响，可以实现快速扩充、互相备份，是现代化机房建设的又一大进步。
模块化机房介绍
模块化机房介绍KITOZER模块化机房介绍模块化机房即是把整个机房分为若干个独立区域，各区域的规模、功率负载、配置等均按照需求进行定制设计，一个模块就是一个单体独立的小型数据中心，随着业务需求的不断扩容，增加独立模块,可以灵活组合满足不同客户对于可靠性等级、功率密度、安全等级不同的要求,从而实现快速建设的目的。
模块化机房融合了机柜、供配电、制冷、布线和智能化管理等所有子系统，支持单排或双排密闭冷/热通道的灵活部署方式，单机柜最大功耗可达21kW。
模块化机房能实现量身订制、快速部署。
通过标准化模块化的产品，弱化甚至可以免去用户咨询设计、深化设计环节，缩短数据中心的建设周期，节约相关资源。
模块化机房可以同步机房装修过程开始微模块预制造、预测试，工厂生产后可实现现场快速部署，时间大大缩短，至少提升50%以上工期一、模块化机房优势1、结构方面：高效模块化数据中心采用标准化的接口和模块化架构，组件批量标准化生产，柔性架构、按需扩容、支持分期部署，匹配可预测性业务增长，有效避免过度投资。
这为系统性节能设计提供了便利，每套模块化数据中心均有独立的、适配的制冷系统，可有效避免过渡制冷现象的发生，柔性架构也无需另外辅助制冷系统而产生额外的浪费。
2、组合方面：模块化机房可作为整体解决方案，也可以单独提供通道封闭、机柜、配线、配电、智能管理等零部件产品，与其它任意品牌进行无缝组合，新合作品牌产品由工厂出图、生产、组装后拆卸至现场组装，提供配套组装手册。
3、外观方面：专业美工队伍精心设计，美感与功能并存，颜色可根据客户需求定制，主推产品为香槟色封闭体与黑色铝合金条机柜的完美结合，配合色彩丰富的桥架，使以往单调的机房增添视觉冲击，提升美感，同时又不失科技的厚重感、严实感。
4、气流组织方面：模块化机房可结合空调送风方式采取冷或热通道封闭，可有效解决能源浪费及提高空调制冷效率问题。
5、配电方面：配电系统方案采用母排监控或智能配电分配单元的供电方式。
传统数据中心和模块化数据中心对比资料(含效果图)
传统数据中心和模块化数据中心对比资料(含效果图)传统数据中心和模块化数据中心对比资料1、简介传统数据中心是一种传统的IT架构，通常由一个或多个机房组成，包含服务器、存储设备、网络设备等，并且需要大量的空间和设备才能支撑。
而模块化数据中心则是一种新型的数据中心架构，通过将服务器、网络设备等整合在一个或多个模块中，实现数据中心的可扩展性和灵活性。
2、空间利用率传统数据中心通常需要大量的空间来放置服务器和设备，而模块化数据中心通过整合设备和服务器，大大提高了空间利用率。
模块化数据中心可以将服务器和设备组合在一个或多个机柜中，从而实现灵活的布局。
3、可扩展性传统数据中心的扩展性较差，需要增加服务器和设备时需要耗费大量的时间和成本，并且可能需要停机维护。
而模块化数据中心则可以轻松实现扩展，只需要添加新的模块即可，不需要中断正常运行。
4、灵活性传统数据中心的架构较为固定，不易适应变化的需求。
而模块化数据中心的架构相对灵活，可以根据实际需求对模块进行增加或减少，以满足不同的业务需求。
5、节能环保传统数据中心通常需要大量的能源来维持运行，而模块化数据中心通过整合设备和服务器，可以减少能源消耗，并提高能效。
6、效果图[在这里插入传统数据中心效果图][在这里插入模块化数据中心效果图]7、附件本文档涉及的附件详见附件部分。
8、法律名词及注释- 数据中心：指一种集中管理和处理大量数据的物理或虚拟设施。
- 服务器：指一种提供计算服务的硬件设备。
- 存储设备：指一种用于存储数据的硬件设备，如硬盘、磁带等。
- 网络设备：指一种用于连接和管理网络的硬件设备，如交换机、路由器等。
华为智慧数据中心解决方案-IDS2000-渠道培训PPT课件
微模块
空调
UPS
配电 综合布线 管理系统
空调关键部件冗余备份，全方位漏水预警制冷
直流供电 •采用1+1备份模式
双路电源ATS系统 •自动切换，保障供电
多风机送风 •8个风机送风，确保风量、 安全冗余
防凝露功能 •确保维护时无凝露风险
双液位开关/双冷凝水泵排水 •单个水泵发生故障，设备安 全运行
供电双备份，自动切换，保障供电 多风机送风，确保风量、安全冗余 防止凝露，确保维护时无凝露风险 双液位开关/双冷凝水泵排水，保障设备安全运行
工程简单 建设短，易复制
1~3个月
模块化数据中心 建设周期
分期部署 易扩容，避免过度投资
多节能手段 实现高效低能耗
低能耗
智能化管理 大量节省人工成本
标准化接口，部件、子系统、 IDC整体泛模块化，快速部署； 批量生产,易复制
相比传统建设模式建设周期 缩短50%以上
模块化建设模式，基础设施 依据业务需求柔性规划
互联网 时代
集中化 网络普及广，带宽提升，
数据中心需求大 设备集中，服务区域客户 基础设施一次性建设为主 集中自动化管理运维
3
云计算 时代
智能模块化
大数据时代到来，对基础 设施需求加速
高运算密度造成节能压力
打包基础设施资源，要求 模块化分期建设
智能化、精细化管理运维
Page 3
机房布局的演进
主要适用于面积≤300m2的小型数据机房，供多电为方单式模：块(IT功率10~80kW
/模块)应用的风冷机房解决方案。
一体化UPS 制冷方式：
适用场景：银行ID区S县50网0点0水、地冷市级政府机构，中冷小冻企水业自用机房，教育、医
华为模块化数据中心解决方案介绍35页PPT
51、山气日夕佳，飞鸟相与还。 52、木欣欣以向荣，泉涓涓而始流。
53、富贵非吾愿，帝乡不可期。 54、雄发指危冠，猛气冲长缨。 55、土地平旷，屋舍俨然，有良田美 池桑竹 之属， 阡陌交 通，鸡 犬相闻 。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
Байду номын сангаас谢谢！
传统机房与模块化机房的对比
模块化机房建设和传统机房建设的区别
近年来数据中心建设领域取得了快速的发展，“模块化数据中心”无疑是一个热词。
模块化数据中心因其能够提供高性价比、高可用性的建设模式，从而被众多基建厂商所熟知。
众多传统数据中心基础设施厂商纷纷进入“模块化”的市场竞争中，“模块化”的理念深入人心。
在机房建设过程中，传统机房建设的几大缺点：
第一：工程复杂、建设周期长；
从机房设计，到装修、施工，5大系统交叉施工，工程复杂建设久，一般需要6-12个月；业务上线时间一般需要90天，耽误了市场商机。
第二：能耗高、初期投资高；
基础设施建设一步到到位，前期投入大，远超业务所需，高Capex、低效率配电与制冷部件，导致高能耗运营
第三：管理效率低、运维体验差；
监控集成度低，部分仍需人工巡视，不能真正实现综合管理，运维体验差；出现故障时，不能快速定位，耗时耗力。
相比之下，模块化机房建设可以有效避免以上问题，具备以下特点：
第一：场景适应性强、最大化利用空间；
最低只需2.6m的安装层高要求，让您在普通办公环境下即可进行部署；通过单双排灵活排列，让您最大化利用空间
第二：单一房间设计、一周内完成部署；
单一房间内集成了完整数据中心解决方案；
通过工厂预制与标准化的接口，1周内即可完成现场安装，部署速度提升50%；
第三：模块化架构、满足高能效低PUE；
部件级模块化架构使规模随需柔性扩展，降低初始投资30%
行级空调、模块化UPS、密闭通道、高集成配电柜的联合应用使PUE降至1.5以下第四：智能化管理系统，实时可监可控；
智能管理系统，实现实时监控
通过能效管理、3D虚拟展示等功能，显著提升数据中心的运维效率与体验；。
模块化数据中心机房(一)
模块化数据中心机房（一）引言概述:模块化数据中心机房是一种新兴的数据中心设计概念，它通过将数据中心的组件模块化，实现了更高效、更可靠的运营。
本文将深入探讨模块化数据中心机房的概念、特点以及其在数据中心行业中的应用。
正文:1. 模块化数据中心机房的定义- 简述模块化数据中心机房的概念和构成要素- 介绍模块化数据中心机房与传统数据中心的区别和优势2. 模块化数据中心机房的特点- 弹性扩展性：模块化设计使得数据中心的扩展更加灵活和高效- 高可靠性和冗余性：通过冗余设计保证数据中心机房的高可用性- 高密度和高效能：模块化数据中心机房能够在相同的面积内容纳更多的设备并提供更高的能效3. 模块化数据中心机房的应用场景- 企业数据中心：介绍模块化数据中心机房在企业内部数据中心架构中的应用案例- 云计算数据中心：探讨模块化数据中心机房在云计算环境中的应用和优势- 边缘计算场景：讨论模块化数据中心机房在边缘计算领域的应用和未来发展趋势4. 模块化数据中心机房的设计考虑因素- 功耗和能效：探讨模块化数据中心机房设计中的节能和能效优化策略- 温度和湿度控制：介绍模块化机房设计中的散热和环境控制技术- 物理安全和网络安全：讨论模块化数据中心机房的物理和网络安全设计要点5. 模块化数据中心机房的发展趋势和挑战- 未来发展趋势：展望模块化数据中心机房的发展方向和趋势- 面临的挑战：分析模块化数据中心机房在实际应用中可能遇到的挑战和解决方案总结:模块化数据中心机房是未来数据中心行业发展的重要趋势之一。
通过模块化设计，数据中心能够实现高效、可靠、节能的运营，并适应不断变化的业务需求。
然而，模块化数据中心机房的应用还面临一些挑战，如供电、散热等方面的问题。
但随着技术的不断发展和创新，这些挑战必将得到解决，模块化数据中心机房将逐渐普及并成为未来数据中心的主流选择。
模块化机房介绍
模块化机房介绍KITOZER模块化机房介绍模块化机房即是把整个机房分为若干个独立区域，各区域的规模、功率负载、配置等均按照需求进行定制设计，一个模块就是一个单体独立的小型数据中心，随着业务需求的不断扩容，增加独立模块,可以灵活组合满足不同客户对于可靠性等级、功率密度、安全等级不同的要求,从而实现快速建设的目的。
模块化机房融合了机柜、供配电、制冷、布线和智能化管理等所有子系统，支持单排或双排密闭冷/热通道的灵活部署方式，单机柜最大功耗可达21kW。
模块化机房能实现量身订制、快速部署。
通过标准化模块化的产品，弱化甚至可以免去用户咨询设计、深化设计环节，缩短数据中心的建设周期，节约相关资源。
模块化机房可以同步机房装修过程开始微模块预制造、预测试，工厂生产后可实现现场快速部署，时间大大缩短，至少提升50%以上工期一、模块化机房优势1、结构方面：高效模块化数据中心采用标准化的接口和模块化架构，组件批量标准化生产，柔性架构、按需扩容、支持分期部署，匹配可预测性业务增长，有效避免过度投资。
这为系统性节能设计提供了便利，每套模块化数据中心均有独立的、适配的制冷系统，可有效避免过渡制冷现象的发生，柔性架构也无需另外辅助制冷系统而产生额外的浪费。
2、组合方面：模块化机房可作为整体解决方案，也可以单独提供通道封闭、机柜、配线、配电、智能管理等零部件产品，与其它任意品牌进行无缝组合，新合作品牌产品由工厂出图、生产、组装后拆卸至现场组装，提供配套组装手册。
3、外观方面：专业美工队伍精心设计，美感与功能并存，颜色可根据客户需求定制，主推产品为香槟色封闭体与黑色铝合金条机柜的完美结合，配合色彩丰富的桥架，使以往单调的机房增添视觉冲击，提升美感，同时又不失科技的厚重感、严实感。
4、气流组织方面：模块化机房可结合空调送风方式采取冷或热通道封闭，可有效解决能源浪费及提高空调制冷效率问题。
5、配电方面：配电系统方案采用母排监控或智能配电分配单元的供电方式。
模块化机房
模块化机房目录第一部分什么是模块化机房 (3)第二部分模块化机房建设与传统建设的区别 (3)第三部分模块化数据机房优势 (3)第一部分什么是模块化机房模块化数据中心是一套完整的数据中心解决方案，集机柜、配电、制冷、监控、综合布线、消防等系统于一体，实现了供电、制冷和管理组件的无缝集成。
使模块化数据中心实现智能、高效的运行，让客户花费最少的投资，获得更多的收益，从而降低运营费用。
第二部分模块化机房建设与传统建设的区别1) 一体化分布式部署：批量复制、按需扩展三房归一从UPS&电池房+空调房+IT机房归一成IT机房，对大楼要求统一明确，统一接口。
模块级按需建设，从按一个机房统一建设改为按一个微模块分期建设。
20个模块从下单到交付仅用13周，快速的IDC部署能力自适应快速发展需求。
2) 模块与土建解耦：一次规划，分期投资，快速部署土建和IT建设分离，大楼主体及基础水电一次性建设完成，数据中心模块则按需灵活部署。
数据中心模块各组件均为标准化产品并预留接口，可快速生产发货、现场快速组装，有效提高ROI，Capex下降10%。
3) 模块内部件与通道结构件解耦：灵活应对未来变化服务器生命周期一般为3-5年，数据中心为10-15年，当未来一轮服务器配置变化，微模块灵活调整内部供配电和制冷的配比即可应对，大大提高微模块未来的可用性。
4) 密封通道+冷冻水行级空调降低PUE至1.5密封通道设计，隔离冷热气流，行级空调就近制冷、就近热量转移，消除局部热点，大幅提高制冷效率，现场测试PUE低至1.5，OPEX降低35%-40%。
5) 智能管理架构：单模块监控与集群监控提高运维效率每个微模块部署一台触摸屏(带独立NetEco智能管理系统)，连接到交换机，负责本模块的监控管理;同时提供北向SNMP接口，支持基于微模块的集群管理，界面清晰，大大提高运维效率。
第三部分模块化数据机房优势1) 新建或扩建传统数据中心而言，模块化数据中心的部署时间更短，从设计到正式部署应用只需要十多周的时间即可完成，而且也更节约占地。
IDS模块化机房方案
IDS800数据中心机房技术建议书2016年3月31日目录一、产品概述 (3)1.1 产品简介 (3)1.2 应用场景 (3)1.3 产品特点 (4)二、系统架构 (5)2.1 IDS800小型数据中心简介 (5)2.1.1 IDS800支撑能力 (6)2.1.2 IDS800供配电系统设计说明 (6)2.2 IDS800机柜及冷通道封闭系统 (7)2.3 IDS800供配电模块 (9)2.3.1 智能配电模块 (9)2.3.2 不间断供电子系统 (11)2.3.3 蓄电池子系统（蓄电池，无线电池监控仪） (15)2.4 制冷系统 (20)2.5 动环监控系统 (21)2.5.1 系统架构 (21)3.5.2 功能规划 (23)3.5.3 产品特性 (24)2.6、防雷接地系统 (24)2.6.1 电源系统防雷 (24)2.6.2 接地系统 (25)2.7、布线系统 (26)一、产品概述1.1 产品简介华为IDS800小型数据中心是新一代数据中心基础设施解决方案，集配电系统、UPS系统、制冷系统、监控系统、机柜系统、布线系统、防雷系统于一体。
IDS800高度集成配电、UPS、机架空调、监控等在一个基础设施一体化柜内，灵活扩展IT机柜数量。
单个模块最多支持8个机柜，IT机柜支持1~6个，IT负载支持15KW及其以下，单柜最大功率支持5KW/R。
模块配置250mm单排通道，支持冷/热通道可选。
1.2 应用场景垂直行业的分支机构机房中小型企业机房扩容临时机房IDS800在整个机房网络中所处的位置：1.3 产品特点1、低SUE，节省安装空间,降低空间占地ATSE、配电、指示灯、UPS、空调及监控集成在一个柜子，至少节省一个柜位安装空间IDS800基础设施一体化柜中可同时安装2台机架式空调2、安全可靠1）轻载除湿空调可根据机房温、湿度，自动进行轻载除湿和制冷的逻辑切换可实现最低10%IT负载条件下运行，达到业内最低2）应急散热制冷故障，应急风扇启动，延缓通道内温升速度，为数据备份预留时间应急风扇UPS供电，保证应急时可靠启动3、快速部署配电、UPS、空调、监控、通道工厂预装线缆工厂预制冷媒预充注，内外机接口处螺纹连接，免焊接支持地面安装，无需架空地板免咨询设计，免工程装修，现场只需并柜，线缆端接4、按需配置依据IT负载大小，提供两种大小不同的IT功率段方案，按需部署，实现成本最优，方案最优机柜数量灵活可选，可提供2柜、3柜、4柜、5柜、6柜、7柜及8柜解决方案，依据负载安装空间实现按需部署，优化成本电源输入支持单/双路，UPS支持n/n+1/2n,空调支持n+1,可靠等级按需掌控5、高效节能一体化机柜+冷/热通道设计，有效隔离冷热气流，从而提高制冷效率机架式空调，近端制冷，节能高效直流变频压缩机，EC风机，相对于定频空调至少节能15%湿膜加湿，相对电极加湿，节能至少90%6、智能管理IDS800采用华为即插即用的监控模块ECC800，机架安装，支持两路电源输入，保证供电可靠性ECC800监控模块可实时采集系统电量，也可检测温湿度、水浸、门磁、烟感、空调，确保IT设备运行在一个可靠的环境本地大屏LCD人机界面，无线通讯，实时显示系统各项运行参数短信告警，确保告警信息第一时间传递给运维人员，以便及时了解告警信息二、系统架构2.1 IDS800小型数据中心简介IDS800模块化数据中心解决方案主要定位为风冷场景的小型数据中心解决方案，IT机柜1～6个，机房面积在30m2以内，主要应用于政府垂直行业城市数据中心和区县级机房，金融行业小型二级分行和大型网点以及中小企业自用机房等数据中心场景。
