岩屑录井

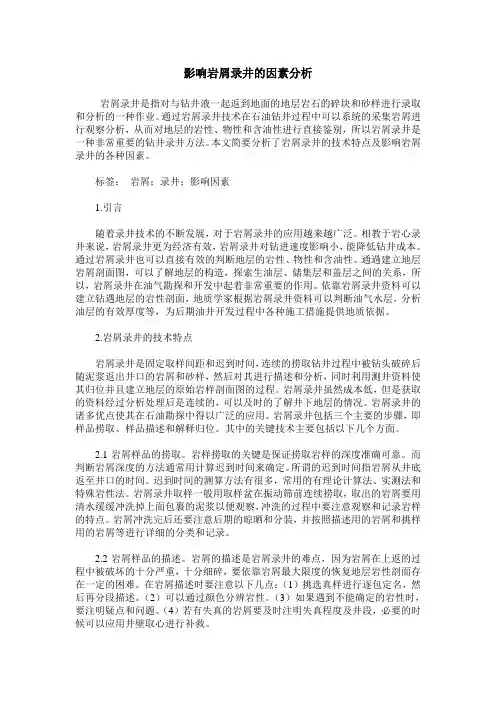

影响岩屑录井的因素分析
影响岩屑录井的因素分析岩屑录井是指对与钻井液一起返到地面的地层岩石的碎块和砂样进行录取和分析的一种作业。
通过岩屑录井技术在石油钻井过程中可以系统的采集岩屑进行观察分析，从而对地层的岩性、物性和含油性进行直接鉴别，所以岩屑录井是一种非常重要的钻井录井方法。
本文简要分析了岩屑录井的技术特点及影响岩屑录井的各种因素。
标签：岩屑；录井；影响因素1.引言随着录井技术的不断发展，对于岩屑录井的应用越来越广泛。
相教于岩心录井来说，岩屑录井更为经济有效，岩屑录井对钻进速度影响小，能降低钻井成本。
通过岩屑录井也可以直接有效的判断地层的岩性、物性和含油性。
通過建立地层岩屑剖面图，可以了解地层的构造，探索生油层、储集层和盖层之间的关系，所以，岩屑录井在油气勘探和开发中起着非常重要的作用。
依靠岩屑录井资料可以建立钻遇地层的岩性剖面，地质学家根据岩屑录井资料可以判断油气水层，分析油层的有效厚度等，为后期油井开发过程中各种施工措施提供地质依据。
2.岩屑录井的技术特点岩屑录井是固定取样间距和迟到时间，连续的捞取钻井过程中被钻头破碎后随泥浆返出井口的岩屑和砂样，然后对其进行描述和分析，同时利用测井资料使其归位并且建立地层的原始岩样剖面图的过程。
岩屑录井虽然成本低，但是获取的资料经过分析处理后是连续的，可以及时的了解井下地层的情况。
岩屑录井的诸多优点使其在石油勘探中得以广泛的应用。
岩屑录井包括三个主要的步骤，即样品捞取、样品描述和解释归位。
其中的关键技术主要包括以下几个方面。
2.1岩屑样品的捞取。
岩样捞取的关键是保证捞取岩样的深度准确可靠。
而判断岩屑深度的方法通常用计算迟到时间来确定。
所谓的迟到时间指岩屑从井底返至井口的时间。
迟到时间的测算方法有很多，常用的有理论计算法、实测法和特殊岩性法。
岩屑录井取样一般用取样盆在振动筛前连续捞取，取出的岩屑要用清水缓缓冲洗掉上面包裹的泥浆以便观察，冲洗的过程中要注意观察和记录岩样的特点。
岩屑冲洗完后还要注意后期的晾晒和分装，并按照描述用的岩屑和挑样用的岩屑等进行详细的分类和记录。
岩屑或岩心定量荧光录井的基本步骤
岩屑或岩心定量荧光录井的基本步骤
岩屑或岩心定量荧光录井的基本步骤如下：
1. 收集样品：收集岩屑或岩心样品，并确保样品的完整性和代表性。
2. 制备样品：对岩屑样品进行制备，包括将样品切割成规定大小，并进行磨平和打磨处理，以便光线能够透过样品。
3. 设备准备：准备荧光显微镜和相关设备，确保设备处于正常工作状态。
4. 设置显微镜参数：根据实验需要，设置荧光显微镜的参数，例如激发光源的波长和强度、荧光滤镜等。
5. 荧光显微镜观察：将制备好的样品放置在荧光显微镜台上，并使用显微镜观察样品。
通过激发光源对样品进行照射，并观察样品在荧光显微镜下的荧光表现。
6. 录像和记录：使用摄像镜头或相机对荧光显微镜下的图像进行录像或拍照，并记录荧光的发光强度、颜色和分布情况。
7. 数据分析：对录得的荧光图像进行数据分析，包括计算荧光发光强度、荧光比值等参数，以获得定量分析结果。
8. 结果解释与报告：根据数据分析的结果，对观察到的荧光现象进行解释，并编写实验报告或提供相关的研究成果。
岩屑录井操作细则
岩屑录井操作细则1采集内容包括井深、钻达时间、迟到时间、捞砂时间、层位、岩性、描述内容、岩屑样品。
要注意岩屑捞取时间、间距、位置及方法、岩屑描述、岩屑样品采集以及岩屑处理等环节，岩屑的归位误差：目的层应小于2个录井间距，非目的层应小于3个录井间距。
2岩屑捞取2.1迟到时间的测量及计算2.1.1理论计算法：T迟＝V/Q＝[π（D2—d2）×H]/4Q式中：T迟——钻井液迟到时间（min）；Q——钻井液排量（m3/min）；D——井眼直径（m）；d——钻具外径（m）；H——井深（m）；V——井内环形空间容积（m３）。
注：①井径不一致时，要分段计算环形空间容积，并求和（ΣV＝V1+V2＋……）②钻具外径不一致时，要分段计算环形空间容积，并求和（ΣV＝V1+V2＋……）③理论计算法求取的迟到时间一般不作为录取岩屑时应用，仅作为参考，或在实测法不能完成时，临时参考应用。
2.1.2泵冲数法：N＝[π（D2—d2）×H]/4q式中：N——累计捞砂泵冲数，冲；q——泵每冲的容积（m3）；D——井眼直径（m）；ｄ——钻具外径（m）；H——井深（m）；2.1.3实测迟到时间：(1)计算原理公式：T迟＝T一周-T下行式中：T迟——岩屑（钻井液）迟到时间（min）；T一周——实际测量一周的时间（min）；T下行——测量物下行时间（min）。
T下行＝（C1+C2）/Q式中：C1——钻杆内容积（m3）；C2——钻铤内容积（m３）；Q——钻井液排量（m３／min）。
(2)测量物质：白瓷片（重物），塑料条（轻物）。
(3)记录井口投物时间（T０）观察振动筛，分别记录捞到白瓷片的时间（T重）和捞到塑料条的时间（T轻）。
(4)分别计算T循重＝T重-T０T循轻＝T轻-T０(5)分别计算T岩迟、T泥迟，并做好详细记录。
(6)迟到时间测定要求：a 依据钻井地质设计要求，在规定的间距范围内以符合要求为准，否则继续测定，但不超过该测定间距范围。
地质录井岩屑研磨方法探讨
地质录井岩屑研磨方法探讨岩屑录井具有成本低、简便易行、了解地下情况及时和资料系统性等优点，因此，在油气田勘探开发过程中被广泛采用。
现场捞取的岩屑，由于受多种因素的影响，每包岩屑并不是单一的岩性，而是十分混杂的。
这就要求现场进行岩屑描述工作，将地下每一包深度的真实岩屑找出来，给予比较确切的定名，才能真实地回复和再现地下地质剖面。
因此，岩屑描述是地质录井工作中一项重要的工作。
岩性描述的方法有很多，在现场有几项基本的要求，即：仔细认真、专人负责，大段摊开、宏观细找，远看颜色、进查岩性，干湿结合、挑分巖性，参考钻时、分层定名，含油岩性、重点描述，特殊岩性、必须鉴定。
在岩性描述中，离不开技术设备的支持，如进行碳酸（盐）岩含量分析仪、岩石薄片制作的磨片机等。
在进行某些项目的分析实验中，需要将颗粒状的岩屑进行研磨，以粉末状状态进行分析，这就涉及到了岩屑的研磨方式和设施。
一、常规的岩屑研磨方式通常情况下，在紫外线荧光灯下照射岩屑，对发现有可疑亮点的岩屑颗粒进行挑选，然后进行单独照射分析。
在进行照射前，地质人员也往往将岩屑颗粒放在荧光滤纸上，用镊子或用玻璃滴瓶底碾压，使颗粒呈粉末状，之后滴入四氯化碳烃类萃取剂，然后再放入到系外线荧光灯下照射。
之所以将岩屑颗粒碾压成粉末状，是因为粉末更容易和萃取剂产生大面积反应，反应速度快且彻底。
如果滴入萃取剂只是和颗粒表面产生了反应，而包裹在颗粒中的烃类没有和萃取剂产生反应，则可能导致岩屑中的烃类观察遗漏，即漏掉了岩屑中的油气发现，这将会是严重的质量问题。
所以，在现场的岩屑描述过程中，每项工作都必须是严细认真的，每个步骤都不能缺失、每项操作都要到位。
同樣，在岩屑岩性分析中不止上述需要将岩屑颗粒研磨成粉末，在碳酸（盐）岩含量分析中也需要岩屑粉末。
但如果只用镊子或滴瓶瓶底碾压颗粒成粉末，则无法满足分析要求，因为这种方式的粉末磨制效率太慢，所以，就用到了研钵。
二、研钵研制岩屑粉末的原理分析研钵即一研、一钵，如图1所示，通俗地讲就是蒜槌和蒜臼，在功能上是一样的。
浅析岩屑录井的主要影响因素
油层 厚度 予 以计 算 ，该方式 为油 田油量 的 储 量计算 提供 了有效 的油 层参数 ，发 挥了 巨大 的作 用 。上世 纪六十 年代 的大庆 油 田 在 开发勘 探初 期 ，通 过取 心 的方 式对 所有 评 价井 都进行 了了解 分析 ， 目的在 于掌握 该 处地 质 的详 细资 料 ，并 且使 用 了岩 屑录 井 的方 式掌握 了相 关资料 ，用 以对 生产井 中砂岩 空 隙度进行 测定 ，用 以编制计 算大 庆油 田一 系列储量 和方 案编制 ，并分 析油 水 井 的动态 状况 ，通过 该种方 式获 得 了较 为准确 的 资料 。而在七 十年代 ，地 层结构 较为 复杂 的江汉 油 田 ，其地质 结构 主要是 沉积盆 地 ，技术 人员使 用 了岩屑 录井 的方 式对其 地 质状况 进行 了详 细的分 析 ，奠定 了之 后对 油层进 行有 效评价 的基 础 。 ２ 技 术特点 通 过 实 际 分 析 研 究 各 类 资 料 ，并 对 结 果进行 整理 发现 ，岩屑 录井技 术具 有 以
岩屑录井方法
岩屑录井编写人：杨柳孝第2章 岩屑录井2.1 概述岩屑录井是按照一定的取样间距及迟到时间，连续捞取并描述钻井过程中被钻头破碎后随泥浆返出井口的岩屑，并利用测井资料使其归位、建立地层原始剖面的过程。
岩屑录井成本低、资料连续、了解地下情况及时，在石油勘探中得到广泛地应用。
岩屑录井可分三个主要步骤，即捞样、描述和解释归位。
捞样的关键是确保岩样的深度可靠；描述的关键是从混杂的岩屑样品中找出所在井深的真岩屑并给于准确的定名；而解释归位的质量则决定于操作人员的综合分析能力。
2.2岩屑样品的捞取2.2.1确定岩屑井深岩屑样品的井深由钻具井深和迟到时间确定，钻具井深是岩屑样品在地下的井深，但岩屑样品是在井口捞取的，岩屑从井底到井口有一个返出时间，此时间就叫迟到时间。
钻具管理与井深的计算（见岩心录井）迟到时间的确定方法A.理论计算法QV T ==H Q d D ⨯422）—（π 其中V ：井眼与钻杆之间的环形空间容积，米3；Q ：泥浆泵排量，米3/分；D ：井径，即钻头直径，米；d ：钻杆外径，米；H ：井深，米。
以上公式把钻头直径看作井径，但实际井径是很不规则的，工区实际井径的平均值大约为钻头直径的1.2—1.5倍，所以理论法计算的迟到时间在现场仅作参考。
一般在开钻后，1000米以上的井段使用，但要附加一定的系数。
B.实物测定法选用与钻屑大小相当的、密度相近的白瓷片、红砖块等较醒目的碎块，在接单根时投入钻杆后，同时投入颜色鲜艳的塑料片，记下开泵时刻。
其后在井口观察返出物，当塑料片返出后，密切注视投入碎块的返出时刻并作记录，碎块返出时刻与开泵时刻的差值即为循环周时间，其中实物从井口沿钻杆到井底的时间叫下行时间，由井底沿环形空间返至地面的时间叫迟到时间，循环周时间减去下行时间即为迟到时间。
由于钻具是规则的，所以下行时间是确定的，它等于钻杆容积除以泵排量。
因为迟到时间是随井深增加而不断改变的一个连续变量，而实际工作中又不可能每一个深度都进行测定，为了保证相对的准确性，东营地区规定1500m 以内做成一次。
第2章第3节岩屑录井
坍塌物 描述
井名
深度
日期及时间
2．描述前的准备
（1）器材准备：包括稀盐酸、放大镜、双目实体显微镜、试
管、荧光灯、有机溶液氯仿或四氯化碳）、镊子、小刀及描 述记录等。 （2）资料收集：包括钻时、憋跳钻情况、取样间距、气测数 据、槽面或盆面油气显示情况、钻遇油气显示的层位、岩性、 井段等。
3．描述方法 （1）仔细认真，专人负责：
按深度顺序在砂样台上晾晒，在雨季或冬季需要 烘烤时，要控制好烘箱温度。含油岩屑严禁火烤。
4．岩屑的包装、整理
– 岩屑晾晒干后，有挑样任务的分装两袋，一袋供挑样用，一袋用来描 述及保存，每袋应不少于500g。
– 装岩屑时，要把同时写好井号、井深、编号的标签放人袋内。
第三节 岩屑录井
一、岩屑迟到时间的测定 二、岩屑取样及整理 三、岩屑描述 四、岩屑录井草图的编绘
钻头类型和岩石性质的影响 钻井液性能的影响 钻井参数的影响 井眼大小的影响 钻、划眼的影响 人为因素的影响
1．钻头类型和岩石性质的影响
钻头类型及新旧程度、岩石性质的差异，导致所破碎的岩 屑形态有差异。 如：片状岩屑受钻井液浮力的面积大，较轻，上返速度快； 粒状及块状岩屑与钻井液接触面积小，较重，上返速度较 慢。
T T循环 T下行
钻杆、钻铤内径是规则的，下行时间可用下式计算：
T下行 (V1 V2 ) / Q
式中：V1为钻杆内容积；V2为钻铤内容积；
ห้องสมุดไป่ตู้
Q为泵排量。
在现场，一般每钻进一定井段（如：200m），必须实测成功 一次迟到时间，以提高岩屑捞取的准确性。
含义：在振动筛 处捞取到指示剂
3.特殊岩性法
由于岩屑上返速度的不同，直接接影响到岩屑迟到时间的 准确性，进而影响了岩屑深度的正确性和代表性。
油矿地质学岩屑录井资料.
⑶特殊岩性法
⑶ 特殊岩性法
利用大段单一岩性中的特殊岩层
▲大段砂岩中的泥岩
▲大段泥岩中的灰岩
▲大段泥岩中的砂岩等
▲ 钻时(曲线)配合-- 特殊岩层表现出特高或特低值：
● 记录钻遇时间 ● 上返至井口时间
二者之差即为迟到时间
需要注意：迟到时间随井深加大而延长→一般
每隔一定的间隔测算一次迟到时间，作为该间 距内的迟到时间。
⑶碳酸盐岩、火成岩、变质岩中缝洞发育情况描述
缝洞不能通过岩屑直接看到，可根据一些 特殊标志(充填物--主要为次生矿物)间接推 断岩石缝洞发育情况。
●次生矿物越多，缝洞就愈发育--但可能存 在死缝、死洞。●次生矿物的结晶程度能反映缝
洞发育的有效程度：▲自形晶或半自形晶发育→说 明缝洞空间大，连通性好；▲它形晶发育→表明缝 洞小，连通性差。
样品在环 形空间内 上返时间
t1
样品在钻 杆内的下
行时间t0
※ 实物测定法的优点：
▲ 实物与地层密度相似或接近，所测迟到时间较准确 ▲ 颜色鲜艳，易辨认 ▲ 实物沿钻杆下行到井底的时间t0：
钻铤--上接钻杆、 下接钻头，提供钻 压以破碎岩。
V1、V2--钻杆和钻铤的内容积(查表而得) ，m3 d1、d2--钻杆和钻铤的内径，m L1、L2--钻杆和钻铤的长度，m
③除油气层、砂层的深度、厚度解释应与组合测井 解释深度和厚度一致外，其他岩层解释界限可画在 整毫米格上。 ④岩性综述--分小段地层描述，包括岩性、颜 色、结构、构造特点以及纵向变化规律等。
⑷烘晒岩屑--最好自然晾干；来不及时可烘烤； 含油气试验及生油条件分析的岩样，严禁烘烤。
▲样品保存（装袋）：洗净的干样，每袋≥500g
中石化新疆地质录井岩屑(岩芯)描述要领
中石化新疆地质录井岩屑（岩芯）描述要领岩屑、岩芯描述其主要意义是建立本井所在部位的地层岩性剖面和油气水显示层剖面，并且为油气田开采及油气储量计算提供可靠的各类参数，因此通过岩屑、岩芯描述可以初步了解本井乃至本区块地层岩性、油气水显示层特征、生储盖组合关系及岩相古地理沉积相特征，故岩屑、岩芯描述的好差衡量标准也就显而已见了。
本文就岩屑、岩芯描述要点依据规范进行探讨，仅供广大描述者参考，谬误之处，敬请同行们批评指正。
1.岩屑描述1.1砂质岩（1）细粒岩屑长石砂岩：浅灰色。
成份石英60％、长石25％、岩屑15％。
具细粒结构：其中细砂75％，粉砂20，中砂5％。
次棱角状，分选中等。
胶结物泥质为主，灰质次之，较疏松。
油气显示：无。
（2）泥质粉砂岩：浅灰色，色因含泥质不均略显深浅不匀。
泥质30％，粉砂70％。
成份石英为主、长石次之, 岩屑少量。
具泥质粉砂结构：粉砂90％，细砂10％。
普含泥质，局部富集，且呈条带状、团块状分布。
次棱角状，分选好。
泥质胶结，较疏松。
油气显示：无。
（3）含砾中粒岩屑石英砂岩：浅灰色。
砾石8％，砂质92％。
砾石成份以硅质岩砾为主，少量变质岩砾，粒径一般1-3 mm，最大可达9 mm。
砂岩成份石英80％、长石5％、岩屑15％。
具含砾中砂岩结构：其中中砂52％，细砂40％，砾石8％。
砾石次圆状，砂岩次棱角状，分选中等。
泥质胶结，较疏松。
油气显示：无。
（4）砾质中粒长石岩屑砂岩：浅灰色。
砾石30％，砂质70％。
砾石成份以硅质岩砾为主，少量变质岩砾，粒径一般2-4 mm，最大可达10 mm。
砂岩成份石英60％、长石15％、岩屑25％。
具砾质中砂岩结构：其中砾石30％，中砂30％，粗砂25％，细砂15％，。
砾石为次圆状，砂岩次棱角状，分选差。
泥质胶结，较疏松。
油气显示：无。
（5）砂砾岩：杂色，灰色为主，灰绿、棕色次之。
砾石40％，砂质60％。
砾石成份以硅质岩砾为主，少量变质岩砾，泥岩砾。
粒径一般2-4 mm，最大可达10 mm。
浅析一种岩屑录井分析承托台的简约设计
浅析一种岩屑录井分析承托台的简约设计发布时间：2022-09-05T01:11:14.563Z 来源：《工程建设标准化》2022年5月第9期作者：范美虹明晓峰[导读] 地下的岩石被钻头破碎后，随钻井液被带到地面，这些岩石碎块就叫岩屑范美虹明晓峰中石化经纬有限公司胜利地质录井公司邮编257064摘要: 地下的岩石被钻头破碎后，随钻井液被带到地面，这些岩石碎块就叫岩屑，又常称之为“砂样”。
在钻井过程中，地质人员按照一定的取样间距和迟到时间、连续收集和观察岩屑并恢复地下地质剖面的过程，称为岩屑录井。
岩屑录井中，需要各种分析化验设备设施，这是根本的工作手段。
设备设施的分散多样化占据了作业空间，同时也无法创造高效的工作效率。
鉴于此，本篇文章以‘浅析一种岩屑录井分析承托台的简约设计’为题，力求创新改进，提升现场生产作业效率。
关键词：岩屑；录井；分析；设计0引言钻井过程中，钻头在井底钻碎的岩石碎屑称为岩屑，它随着钻井液的循环，经环空不断地返至地面，被地质人员收集整理和分析。
岩屑是及时认识地层岩性和油气层的直观物性样品，是岩屑录井的重要工作基础。
岩屑录井要按一定既定的深度间隔取样，并按岩屑迟到时间作深度校正。
对每次取得的混杂样品进行挑选，排除坍塌的岩块后，进行肉眼或显微镜下地质观察、描述、定名，分别求出各种岩屑样品的质量或体积百分比，确定取样深度的岩石类别，配合其他录井资料，作出井下岩屑地层剖面图。
在此工作中还要用荧光灯照射某些层段的岩屑以识别其含油气性。
以上工作统称为岩屑录井。
岩屑录井的费用少，有识别井下地层岩性和油气的重要作用，是油气勘探中必须进行的一项工作。
1岩屑录井的工作程序1.1岩屑捞取按照岩屑录井的标准要求，必须按照录井问距和迟到时问准确无误地捞取岩屑。
每口井必须统一捞样位置，通常有两处：一处在架空槽内加挡板取样；另一处在振动筛前加接样器取样。
在边喷边钻的情况下，在搅拌器处放喷管口设取样篮取样；井漏严重，有进无出时，在钻头上方装打捞杯取样。
实验2岩屑录井综合柱状图编制
实验2 岩屑录井综合柱状图编制一、实验目的通过本次实验，要求了解岩屑的形成、描述及岩屑录井的相应工作流程，并能对岩屑录井成果进行总结，编制岩屑录井综合柱状图，具体如下：1、能够分辨真假岩屑2、能够对岩屑进行描述3、能够将岩屑描述成果装订成综合录井柱状图二、实验原理岩屑录井是指在钻井过程中，按照一定的取样间距和迟到时间，将岩屑连续收集起来，进行观察、分析，并综合运用各种录井资料进行岩屑归位，以恢复地下原始地层剖面的过程。
通过编制岩屑录井综合柱状图，可较好把握地下地层岩性变化特征及油气显示情况等。
岩屑收集、处理、观察描述及装盒岩屑深度确定方法岩屑深度校正二、基础资料1、目标井典型层段岩屑照片2、目标井地质分层数据3、目标井测井曲线4、目标井岩屑录井记录表（记录数约150行）5、邻井分层数据表6、岩屑颜色代码表三、实验原理1真假岩屑的识别2 岩屑深度校正岩屑深度校正示意图四、实验内容及步骤1、观察1～2张典型层段岩屑照片观察其岩性、颜色、形态，识别主要的岩屑，并定名；2、分析岩屑记录，弄清颜色代码含义；3、将岩屑描述记录整理成可以加载的格式；4、在CARBON中建立立新井加载岩屑记录、测井记录，建立岩屑录井剖面，比例要求1：200；5、结合测井曲线，对岩屑进行深度校正；6、结合录、测井结果，对研究层段油气地质特征进行简要的评价，并指出目标层位。
五、实验仪器1、计算机一台2、软件要求：ACDSEE（或其它图像浏览器）、CARBON或其它单井图制图软件、Excel六、问题思考1、岩屑录井的目的是什么？2、如何确定岩屑录井中捞取砂样的真实地层深度？3、如何识别真假岩屑？七、参考资料1、陈恭洋.油气田地下地质学，石油工业出版社，北京，2008，34－41.2、吴元燕，陈碧珏.油矿地质学，石油工业出版社，北京，1995，27－35.八、附录附录1 柱状图包含栏目地层深度GR岩性RD储盖组合系统组段SP 附录2 渤海海域地层发育简表。
岩屑录井若干技术规定 (1)
岩屑录井若干技术规定岩屑录井是无芯钻进识别井下地层岩性极其重要手段，是灾害治理勘探必须进行的一项重要工作。
它对于指导钻井及灾害治理具有重要意义。
为做好朱仙庄煤矿“五含”综合治理项目岩屑录井工作，参照有关规范，特制定朱仙庄煤矿“五含”综合治理项目部岩屑录井若干技术规定。
1、各钻井井场应做好录井的基本条件：钻井液循环系统应满足地质录井要求。
在振动筛出砂口取样，要求振动筛布的规格应满足岩屑录井要求。
应在岩屑取样点安装防爆照明灯，并接一根清水软管。
搭设岩样房，岩样房到岩屑取样点的道路应平整、防滑、无障碍。
2、各钻井施工单位应为录井配置必要的设备材料：、岩屑盆、淘沙网、尺子、放大镜（大于等于10倍）、稀盐酸（浓度为10%）、点酸盘、小瓷碟、小刀、榔头、镊子、滴管、烧杯、水桶、刷子、抽纸、笔、记录纸、岩屑晾晒板（布）、岩屑标签等。
3、各钻井施工单位应为录井收集矿井及邻井资料。
4、岩屑采集：使用两只岩屑盆在振动筛出砂口下方连续取样，一个取样间距结束后，应立即更换另一只岩屑盆。
一般情况下，钻进一米取一次。
特殊岩性层、标准层、界面应加密取样。
5、岩屑清洗：二分法取岩屑盆中的一半岩屑，使用无污染的清水缓慢冲洗，直至见到岩石本色。
6、岩屑干燥：将清洗的和未清洗的岩屑分别存放。
采用自然晾晒法时，将清洁后放有井深标签的岩屑按深度顺序依次摊晒在砂样板上，且相邻岩屑样品之间的距离应大于5厘米；采用烘烤法时，按一个烤盘一包岩屑置于烤箱内烘烤。
烤箱中接触岩屑样品的空气温度应控制在85度以下，防止烤焦岩屑。
7、岩屑迟到时间测定：使用碎砖块、碎瓦片、碎陶瓷片等重指示物在钻达录井井深以前50米内和中途换钻具时简易测量岩屑迟到时间。
每次扫井复钻前准确记录井内灰面辅助测定岩屑迟到时间。
8、岩屑鉴定与描述：总体观察上返泥浆形态、颜色；仔细观察清洗后的岩屑颗粒颜色、形态、大小，辨别其成分（必要时做显微及化学分析），目测及统计每种成分的岩屑比例；依首次出现的岩屑及其比例，结合区域地层资料确定钻进地层岩性。
岩屑录井操作规程_0
岩屑录井操作规程_0岩屑录井操作规程长庆录井Z24队目次目次 (2)1 范围 (3)2 规范性引用文件 (3)3 录井条件 (3)4 录井要求 (3)5 录井质量 (3)6 岩屑捞取 (4)7 岩屑清洗 (5)8 岩屑烘晒 (6)9 岩屑装袋 (6)10 岩屑保管 (7)11 岩屑荧光 (6)12 岩屑描述 (7)岩屑录井规范1 范围本标准规定了参数井、预探井、评价井、开发井岩屑录井的内容及方法。
本标准适用于各类探井、开发井的岩屑录井。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
SY/T 5788.3—1999 油气探井地质录井规程SY/T 6158－1995 油气探井地质资料录取项目Q/SY 128-2005 录井资料采集与整理规范Q/CNPC-CY 625—2002 岩屑录井规程3 录井条件3.1 不小于2m3的洗砂储水罐安置于锥体罐一旁，便于排污。
3.2洗砂样用水管线接到洗砂储水罐；冰冻期用蒸汽管线接到洗砂储水罐。
3.3钻井工程应保证两部振动筛处于完好状态，振动筛出口下设置取样器位置。
3.4 照明电供至地质值班房和砂样房，另拉专线为烘烤岩屑的烤箱供电。
3.5气体钻进条件下,应在放喷管线的合适部位安装取样装置。
4 录井项目井深、钻达时间、迟到时间、捞砂时间、层位、岩性、描述内容、岩屑样品。
5 录井井段及间距5.1 录井井段和间距按地质设计执行。
设计中观察录井段分层界限上下20m应取样保存备查。
5.2现场录井应根据实钻剖面的变化调整录井间距，在非目的层钻遇含油气层及特殊地层应加密取样。
5.3 钻井取心井段，应正常进行岩屑录井工作。
5.4 确保井深准确无误，独立建立钻具登记表，且随时与工程校对，每次下钻、接单根、特别是倒换钻具时必须核实钻具长度与井深。
浅析水平井岩屑录井技术措施
浅析水平井岩屑录井技术措施摘要：岩屑录井能够获取第一手的地质信息，在油气显示识别、地层剖面建立及储层含油气性评价方面发挥重要作用。
水平井钻井给现场岩屑录井工作带来了很大的困难, 油气显示落实和归位难度增加，钻时不能准确反映地层岩性和物性，而且水平井钻井为减少钻具磨阻，往往要使用油基钻井液，这又会影响荧光录井、气测录井的效果。
针对水平井岩屑录井难题，采取相应的技术措施提升岩屑录井质量，对于发挥地质录井在油气勘探中的作用具有重要意义。
1 前言岩屑录井是地质录井的重要工作内容之一，岩屑录井通过分析随钻井液返出的地层岩屑，建立岩屑剖面，监测油气显示情况，达到及时发现油气层、评价储层含油气性的目的，在油田勘探与开发中发挥重要的作用。
水平井钻井给现场地质录井工作带来了很大的困难, 油气显示落实和归位难度增加, 钻时不能准确反映地层岩性和物性, 而且水平井钻井为减少钻具磨阻, 往往要使用油基钻井液,这又会影响荧光录井、气测录井的效果。
所有这些因素都会在降低录井资料的采集品质、岩性和油气层符合率的同时, 削弱现场录井对钻井施工的地质导向作用。
2 水平井钻井对岩屑录井的影响2.1 岩屑录井难点大位移井、水平井由于自身的特点, 岩屑的搬运形式与直井迥然不同, 在水平段和斜井段, 岩屑以悬浮、滚动以及跳跃方式搬运。
为保证水平井的钻进速度, 在水平井的大斜度段和水平段钻井中通常使用P D C 钻头, 该钻头齿头小且密,破碎岩石的方式主要依靠井下水动力钻具带动钻头高速旋转而切割或研磨岩石,同时岩屑在上返过程中不断受到钻头与井壁、套管壁的碰撞、研磨而多次破碎,变得更加细小, 甚至呈粉末状,钻杆的反复研磨使细小的岩屑呈粉末状悬浮在环空。
这些因素的综合作用使录井中的岩屑细小, 甚至捞不到真岩屑, 进而增加了岩屑描述的难度, 直接影响了岩屑描述的准确性。
2.2 气测、荧光录井难点在大位移定向井中, 钻柱与井壁摩阻大, 钻具负荷大, 为了减小磨阻, 往往在钻井液中加人原油、润滑剂、磺化沥青等有机物, 对气测录井的影响很大。
岩屑录井
⑴ 校正深度
主要依靠钻时曲线与电测 曲线之间的深度差值，将岩 性剖面上提或下放。
岩屑综合录井图-- 编绘步骤
⑵ 复查岩屑，落实剖面 岩屑录井的岩性与电测解释的岩性若不符，应分析测
井曲线和复查岩屑，找出原因进行修正。
▲ 电测解释中不存在的岩层， 复查发现岩屑、钻时变化不明显的层段→应该取消； 若岩屑、钻时的变化很清楚、可靠→要保留；
3、岩屑描述方法及步骤
⑴ 岩屑鉴别 -- 真假岩屑识别
在钻井过程中，由于裸眼井段长、泥浆性能变化及钻具在 井内频繁活动等因素影响，使已钻过的上部岩层经常从井壁剥 落下来，混杂于来自井底的岩屑之中。
真 ① 观察岩屑的色调和形状 假 ② 注意新成分的出现
岩 ③ 从各种岩屑的百分含量变化识别
屑 识
④ 利用钻时(对区别砂、泥岩、灰质岩比较准确)、
⑵ 岩屑描述（方法）
⑶ 碳酸盐岩、火成岩、变质岩中 缝洞发育情况描述
3、岩屑描述方法及步骤（2）
⑵ 岩屑描述（方法）
① 大段摊开，宏观观察--大致找出颜色和岩性有无界线等 ② 远看颜色，近查岩性--远看颜色易于区分颜色界线
③ 干湿结合，挑分岩性--岩屑颜色均以晒干后色调为准。 ④ 分层定名，按层描述--参考钻时曲线，进一步查清岩层
④ 岩性综述--分小段地层描述，包括岩性、颜色、结构、 构造特点以及纵向变化规律等。
岩屑录井小结：
1、获取有代表性的岩屑
井深准、迟到时间准--理论计算法、实物测定法、特殊岩性法
2、岩屑录取
捞取岩屑--清洗--荧光直照--烘晒岩屑（挑样、装袋）
3、岩屑描述方法及步骤
真假岩屑识别； 岩屑描述； 碳酸盐岩、火成岩、变质岩中缝洞发育情况描述
岩屑或岩心定量荧光录井的基本步骤
岩屑或岩心定量荧光录井的基本步骤1.采集岩心或岩屑样品：首先，需要采集岩心样品或从钻井过程中回收岩屑样品。
岩心样品通常是从钻井过程中连续取得的岩石圆柱体，而岩屑样品则是从钻头底部或岩心分选器中回收的碎片。
2.准备样品：将采集到的岩心样品或岩屑样品进行初步处理，包括切割、研磨和研磨。
这些步骤旨在获得可以进行荧光扫描的平滑和平坦的表面。
3.设定实验条件：在进行荧光扫描之前，需要设定合适的实验条件。
这包括选择合适的荧光扫描仪器、设置适当的激发波长和检测波长，以及确定荧光强度与目标元素浓度之间的标准曲线。
4.进行荧光扫描：将准备好的样品放置在荧光扫描仪中，并设置好实验条件。
通过激发样品表面，测量样品中特定元素的荧光强度。
这个过程是非接触式的，不会破坏样品。
5.获得荧光强度数据：将荧光扫描仪测得的荧光强度数据记录下来。
这些数据应包括不同元素的荧光强度以及与目标元素浓度之间的关系。
6.数据处理和成像：对荧光强度数据进行处理和解释，以获得样品中目标元素的定量信息。
这通常涉及使用标准曲线将荧光强度转换为目标元素浓度，并对测量数据进行成像，以便直观地了解样品中元素的空间分布。
7.结果分析：分析处理后的数据和成像结果，以获得对岩石样品中矿物含量、成分和矿物化学状态的定量理解。
这可以通过比较不同样品之间的测量结果来实现，也可以与其他地质数据（如岩石薄片分析和地球物理测量结果）相结合来实现。
总之，岩屑或岩心定量荧光录井是一种用于分析岩石中矿物含量、成分和矿物化学状态的方法。
它通过测量矿物中特定元素的荧光强度来获得定量信息。
这些基本步骤包括：采集样品、准备样品、设定实验条件、进行荧光扫描、获取荧光强度数据、进行数据处理和成像，最后进行结果分析。
这种方法可以提供对岩石样品中矿物的定量理解，并在石油勘探和地质研究中起到重要的作用。
岩屑录井含基本条件观察描述行业优课
3
HARDNESS unconsolidated,(poor,moderately,well)consolidated,etc.
4
GRAIN SIZE silty,very fine,fine,coarse，medium coarse，very coarse,
利用钻时曲线校对迟到时间；大段泥岩中的砂岩夹层可以帮助我们
判断迟到时间是否合适。（反过来大段砂岩中的泥岩夹层同样适用）。 或者通过钻时和气测数据来对比。
古柏文书
6
4、岩屑捞取准确
（1）取样时间是取样深度钻达时间加上迟到时间。 （2）捞取方法：将取样盒内的砂样搅拌均匀再取，取样后应将 剩余部分清除干净。 （3）根据甲方要求10m,5m,2.5m取样。 （4）为了保证岩屑资料的准确性，振动筛选用的筛布应比较合 理。 （5）每次起钻前，应充分循环钻井液，保证取完井底的岩样。 （6）临近显示，当气测升高时要马上捞取点样，而且要从振动 筛直接捞。
claystone
古柏文书
12
COLOR 颜色 & Sticky 粘性
颜色分为：gray,light gray,dark grey,grayish,brown,purple.
粘性在湿润状态下是否沾手。
古柏文书
13
HARDNESS 硬度
• 根据破碎需要的力度，硬度分为： soft,firm,moderately hard,hard.
外型：没有棱角、成圆状、大块；出现时间：下钻刚到 底；增大泵排量以后，堵漏成功后；井况：多发生在井眼 不规则的井。迟到时间要校准。
古柏文书
10
五、苏丹作业区岩性描述标准
1、泥岩
No.
浅谈岩屑录井的控制点及常见问题的应对措施
浅谈岩屑录井的控制点及常见问题的应对措施在地质录井中，岩屑录井是反应地层岩性实物的第一手资料, 是判识油层的可靠资料之一，对油层的确定起到了至关重要的作用。
在我们施工的区块内，曾不止一次的出现测井解释结果没有油层，根据录井结果试油之后获得了工业油流的现象发生，这足以说明岩屑录井的重要性，因此岩屑的录取与描述是我们地质录井工作的重中之重。
当前，因为市场化的需要，油田公司引进了大量的录井队，这些队伍中，一部分人员技术素质低、责任心不强，操作不规范，不执行标准，捞取的岩屑反应不了实际层位，失去了岩屑录井的作用。
为了杜绝以上问题的发生，我们必须以高度的责任心投入录井工作中，把好岩屑的捞、洗、晒、装、描等关口。
一、严把岩屑捞取关地质录井中，砂样是最直观反应所钻地层的岩性及特性的，因此，关系到岩屑捞取的井深、迟到时间、捞取方法、清洗的干净程度等都是极其重要的环节，我们必须要扎扎实实的做好如下五个方面的工作：(1)地质技术员要加强钻具管理，及时丈量方入，校验录井仪井深，确保捞样井深准确无误。
在现场录井中，一是个别地质技术员不参与钻具管理，没有正规的钻具记录，未进入录井段或者钻井队在起下钻、处理井下复杂、钻修及机修等工况下，录井人员不值班或不认真值班，导I致钻井队调整钻具后录井队无记录，特别是个别民营钻井队钻具管理也比较粗放，使录井队无可靠井深可查；二是有的录井队从不校验录井仪井深，导致累计误差过大。
因为以上原因造成井深方面的误差，从而导致岩电差超过标准规定。
）按规定的时间间距实测迟到时间，并利用钻时较明显的（2 煤层、炭质泥岩等明显的标志层进行迟到时间校正。
监督过程中在迟到时间的利用方面不灵活。
发现绝大多数民营录井队做不到，有的录井队只用塑料片实测迟到时间，也就是只测得钻井液的吃到时间，没有实测岩屑从井底返至井口的时间。
因此迟到时间的测量，必须要选用质量、体积大小与岩屑接近的瓷片做。
按捞样时间及时捞取岩屑，保证岩屑的连续性及代表性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、样品的清洗
1）样品的清洗：水基钻井液体系录井的岩屑使用洁净的清水进行 清洗，清洗时应缓缓冲，多清洗几次。 2）粘土岩中软泥岩要多清洗少搅动，胶结疏松的松散砂岩，少冲 多淋。清洗时以不破坏岩屑及矿物为原则。 3）每包岩屑都应放上取样标签，以免弄错井深。 4）现场应确保捞砂工的工作环境，光线充足、空气新鲜、环境安 全。
SORTING 分选
分选可分为：(poor,moderately,well,very well)sorting.
Well sorting: 90%以上为一到二种粒度的颗粒 Moderately sorting: 90%以上三到四种粒度的颗粒 Poor sorting：90%以上五种或五种以上粒度的颗粒
Rock type 类型
Clay & claystone • 浅层的时候，压实不强成非晶状态用clay描 述，37区一般250米之前都用clay • 深度增加压实作用增强，成晶体状态用 claystone
COLOR 颜色 & Sticky 粘性
颜色分为：gray,light gray,dark grey,grayish,brown,purple. 粘性在湿润状态下是否沾手。
ACCESSORIES 附属矿物
二、岩屑录井的意义
岩屑录井是其他录井手段不可替代的基础地 质工作，没有岩屑录井就没有荧光录井；相对于 岩心、井壁取心录井，它连续性好，可以直观反 应全井地层的岩性情况；和气测录井一样只要建 立循环就可以做岩屑录井。
三、作好岩屑录井工作的基本条件
1、井深准确： 钻具丈量准确，单位m，精确到小数点后2位。要求每 次下钻完或接单根时以钻具长度与核实井深。如果井队滚 筒或者大绳有变化应该及时标定大勾。 录井人员应该清楚下井钻具结构，做到钻具管理五清楚 （钻具组合、钻具总长、方入、井深和下接单根），两对 口（钻井、录井），一复查（全面复查钻具）。严把倒换 关，确保进深准确无误。 2、迟到时间的确定： 每100m实测一次。 3、每次进行迟到时间测定后，对理念迟到时间进行校正。理 论计算迟到时间应与实物迟到时间相对应。
HARDNESS 硬度
• 根据破碎需要的力度，硬度分为： soft,firm,moderately hard,hard. • Soft：no shape or strength, tend to flow • Firm: has shape and structure but easy to break by probe. • Moderately hard: can be broke with pressure. • Hard: can be broke with extreme pressure.
利用钻时曲线校对迟到时间；大段泥岩中的砂岩夹层可以帮助我们 判断迟到时间是否合适。（反过来大段砂岩中的泥岩夹层同样适用）。 或者通过钻时和气测数据来对比。
4、岩屑捞取准确
（1）取样时间是取样深度钻达时间加上迟到时间。 （2）捞取方法：将取样盒内的砂样搅拌均匀再取，取样后应将 剩余部分清除干净。 （3）根据甲方要求10m,5m,2.5m取样。 （4）为了保证岩屑资料的准确性，振动筛选用的筛布应比较合 理。 （5）每次起钻前，应充分循环钻井液，保证取完井底的岩样。 （6）临近显示，当气测升高时要马上捞取点样，而且要从振动 筛直接捞。
COMPOSITION 成分
• 成分分为：calcareous, slight calcareous,carbonaceous, marl • 在现场用10%HCL滴定，起泡为calcareous 灰质，不起泡为carbonaceous碳质或marl 泥质。碳质颜色较黑。
ACCESSORIES 附属物
6、 岩屑干燥
岩屑清洗好后，放在砂样盘中，放入该米深度标签， 放入烤箱。烤箱温度不高于110度。干燥后装袋或者用荧 光照射，判断显示。
四、岩屑的观察和描述：
岩屑的观察、描述是岩屑录井的重要环节，是一项细致、 繁重的工作。只有准确的定名、描述，才能使我们建立起 来的剖面更加符合地层实际情况。 岩屑的去伪存真： 众多的岩屑从几千米的井底随泥浆返至振动筛，时间长、 距离远，再加上钻井参数的改变，途中相互混杂是很自然 的，因此对岩屑应进行真假岩屑的识别，剔去假岩屑(如泥 饼、坍塌物等)，再区分出不同岩性的岩屑，估算其各自所 占的百分含量（泥岩容易被冲洗掉，估计百分含量时要考 虑钻时和气测）。 关于假岩屑： 外型：没有棱角、成圆状、大块；出现时间：下钻刚到 底；增大泵排量以后，堵漏成功后；井况：多发生在井眼 不规则的井。迟到时间要校准。
BREAKAGE 断块
• 根据岩屑的断裂后的形状分为： massive,amorphous,blocky, subblocky, flaky,platy
• 在表层压实作用小，硬度为soft 则对应的 breakage为amorphous 非晶。
Appearance 外貌
• 在显微镜下观测呈现以下几种： earthy,shaly,sandy,silty,waxy
GRAIN SIZE 粒度
按粒径大小分为以下几种：
CATEGORY SILT VERY VERY FINE VERY FINE MEDIUM SAND COARSE SAND VERY COARSE GRANULE PEBBLE GRAIN SIZE <1/16mm 1/16~1/8mm 1/8~1/4mm 1/4~1/2mm 1/2~1mm 1~2mm 2~4mm 4~64mm 分类 粉砂 极细砂 细砂 中砂 粗砂 极粗砂 颗粒 砾石
关于岩屑录井几个议题
岩屑录井的概念、意义 做好岩屑录井的基本条件 岩屑的观察和描述
一、岩屑录井的概念
• 狭义上理解岩屑录井是每隔一定深度间距捞取随 泥浆返出的岩屑样品。
• 广义的岩屑录井应该是以岩屑为基础，参考钻时、 气测资料、钻井参数资料，来恢复所钻的地层剖 面。我们现在讨论的是广义的岩屑录井。
• 附属物有：Micromica,Mica,Pyrite ,Fe nodule, Carbonaceous materials,Bit materials,Coal
2、砂岩
No. 1 2 3 4 5 6 7 8 9 10 11 12 ITEM ROCK TYPE COLOR HARDNESS GRAIN SIZE SHAPE SORTING COMPOSITION MATRIX CEMENT ACCESSORIES POROSITY SHOWS sandstone clear,translucent,transparent,yellow,yellowish,green,greenish,gray, grayish,brown,brownish. unconsolidated,(poor,moderately,well)consolidated,etc. silty,very fine,fine,coarse，medium coarse，very coarse, angular,subangular,subrounded,rounded,well rounded. (poor,moderately,well,very well)sorting. quartz,feldspar,dolomitic argillaceous,marly kaolinitic,calcareous,siliceous. (mica,pyrite,ferrum granule,calcareous,carbonic,coal)mineral, very poor,poor,fair,good,very good no show or see the shows as following description DESCRIPTION CONTENT
COMPOSITION 成分
37区砂岩成分主要是石英。
主要成分为SiO2 。硬度7，比重2.66. 纯净的石英无色透明，称为水晶；含杂 质时呈各种色调。如含Fe+3呈紫色， 称为紫水晶；含有细小分散的气态或液 态物质呈乳白色者，称为乳石英。
石英
MATRIX 基质 & CEMENT 胶结物
37区基质主要为泥质。 胶结物常见为高岭石kaolinite和方解石calcite。 二者颜色均为白色，方解石遇酸产生气泡。
（1）理论计算迟到时间：
T= V/Q
V=xh(D2-d2) Q= ∏ (d/2)2hn s
V环空体积 m3 Q排量 m3/min
h深度m, D&d内径&外径 inch x=0.0005064506 (单位换算系数） d缸套直径，h活塞冲程， n活塞个数，s每分钟泵冲总数
T= xh(D2-d2) / ∏ (d/2)2hn s
五、苏丹作业区岩性描述标准
1、泥岩
No. 1 1 2 3 4 5 6 7 ITEM ROCK TYPE COLOR HARDNESS BREAKAGE APPENDIX COMPOSITION FOSSIL ACCESSORIES claystone,shale,marl. gray,light gray,dark grey,grayish,brown,purple. soft,firm,moderately hard,hard. massive,amorphous,blocky, subblocky,fissile,subfissile,fis,subfis,flaky,sticky earthy,shaly,sandy,silty,waxy,smooth. calcareous, slight calcareous,carbonaceous, marl,limy. rare fossil fragments,rare plant fragments,fos, fos frags, shl frags Micromica,Mica,,Pyrite ,Fe nodule, Carbonaceous materials,Bit materials,Coal DESCRIPTION CONTENT
