继电保护定值计算书一、元件参数兴隆I 回线：LG495mm 2L=2.96km兴隆II 回线：LGJ---95mm 2L=2.97km地面变压器：1# S ii — M — 500/35/0.4 接线组别：Y, yn0 阻抗：4.23% 10KV 侧额定电流：I e1=28.87A 0.4KV 侧额定电流：Ie2=721.7A2# S9—315/35/0.4 接线组别：Y, yn0 阻抗：4.03%10KV 侧额定电流：I e1=18.18A 0.4KV 侧额定电流：Ie2=454.7A 井下中变所变压器：1# KBSA 315/10/0.69 接线组别：Y, y0 阻抗：3.83%10KV 侧额定电流：I e1=18.2A 0.69KV 侧额定电流：Ie2=262.4A2# KBSG—100/10/0.69 接线组别：Y, y0 阻抗：4..5%10KV侧额定电流：I e1=5.774A 0.69KV侧额定电流：Ie2=83.31A 连接电缆：10kv 侧进线：YJLV2 —3X 150mm 2L=0.02km本站10KV系统继电保护装置：JGL 13/ U二相过流继电器进线保护JGL13/ U二相过流继电器地变保护JGL13/ U二相过流继电器分段保护JGL13/ U二相过流继电器电容器保护二、上级下达定值参数电流互感器变比：75/5 CT=15最大运行方式：S（3）Kmax = 31.496MVA电抗标么值=100 ^31.496=3.175最小运行方式：S(3)Kmin = 30.902MVA电抗标么值=100 -^30.902=3.236瞬时速断：525A T=0秒限时速断：420A T=0.4秒过流保护(经低压闭锁)：37.5A T=1.7秒过负荷：33A T=10秒(信号)重合闸：T=1.0秒接地保护：> 5A (信号)三、短路电流计算1、系统元件等值排列图、阻抗图见附图二、附图三：2、各元件阻抗标么值计算选取基准容量S b=100MVA系统电抗X1max*=S b/S ⑶Kmax = 100/31.496=3.175X1min*= S b/S(3)Kmin=100/30.902=3.236兴隆线架空线路=[LX (0.33+j0.353 ) ] X (100 -10.52)=[2.9X (0.33+j0.353 ) ] X (100 +10.52) =0.868+j0.928 连接电缆=X lX LX (S b/ U b2) =0.08 X0.2 X (100/10.5 2) =0.015X2*= <0.8682j (0.928 0.0152=1.282电容一X3*= X lX LX (S b/ U b2) =0.08 X0.02 X (100/10.5 2) =0.002地变电缆X4*= X10* =X I XLX (S b/ U b2) =0.08 X0.025 X (100/10.5 2) =0.002井变电缆地变一 X 5*= U K %/100) X (S b /S T )= (4.23/100 ) X (100/0.5 ) =8.46 X 6*= X 8* =X iXLX (S b / U b 2) =0.08 X0.8X (100/10.5 2) =0.058 井变 X7*= U K %/100 ) X (Sb/ST) = ( 4.5/100 ) X ( 100/0.415 )=10.843 地变二 X 9*= U K %/100) X (S b /S T) = (4.03/100 ) X (100/0.315 )=12.7943、S b =100MVA 各基准量选择见表一：表4、K I ⑶点短路总电抗X I * Hax = X* 1max + X 2*=3.175+1.282=4.457 X I *Hin *= X* 1min + X 2*=3.236+1.282=4.518 5、 K 2⑶点短路总电抗X 2*Hax = X 1*imax + X 3 =4.457 + 0.002=4.459 X 2*Hin = X 1* Hin + X 3=4.518+0.002=4.52 6、 K 3(3、)、K 7(3)点短路总电抗X 3*Hax = X 1*岩ax + X 4=4.457+0.002=4.459 X 3*imin = X 1* imin + X 4=4.518+0.002=4.52 7、 K 5⑶点短路总电抗X 5*imax = X 1*imax + X 6=4.457+0.058=4.515 X 5*imin = X 1* 岩in + X 6=4.518+0.058=4.5768、K4⑶点短路总电抗X4*Iiax = X 3*Iiax + X5=4.459+8.46=12.919X4*Iiin = X 3*Hin + X5=4.52+8.46=12.989、K6⑶点短路总电抗X6*Iiax = X 5*Iiax + X z=4.515+10.843=15.358X6*Hin = X 5*岩in + X y=4.576+10.843=15.41910、K8 （3）点短路总电抗X8 Hax = X 3*Hax + X9=4.459+12.794=17.253X8*Iiin = X 3*Hin + X9=4.52+12.794=17.31411、最大运行方式下K1（3）点短路时的电流值电流标么值：K1 ⑶ max*= 1 -^1 Xmax*=1 +4.457=0.224电流实际值：K I（3）max= K I ⑶ max* X I b =0.224 X5.499 = 1232A最大二相短路电流：K1（2）max=必-2 XK I⑶max =招以X1232A=1037A K2（3）点短路时的电流值电流标么值：K2（3）max*= 1/X 2Kax* = 1 +4.459=0.224电流实际值:K2（3）max= K2 ⑶ max* %=0.224 X5.499=1232A最大二相短路电流：K2（2）max= 73 -2 XK2 ⑶ max= V3 -2 X1232=1067A 最小运行方式下K1（3）点短路时的电流值电流标么值：K I（3）min*= 1 a*in*=1 ^4.518=0.221电流实际值:K1（3）min= K1（3）min* XI b=0.221 X5.499=1215A最小二相短路电流:K i（2）min= J3 以XK i（3）min= J3 以X 1215A=1052A K2（3）点短路时的电流值电流标么值：K2 '3）min*= 1 -^2Xmin =1 ~^~4.52=0.221电流实际值:K2（3）min= K2 ⑶ min* *=0.221 X5.499=1215A最小二相短路电流：K2（2）min= V3 以X&（3）min=够以X1215=1052A 1、K1-8各点短路时的电流值汇总见表二：四、10kv系统接地电流计算Ic 空=(10.5kv X4.2km) -350=0.126AIc 缆=(10.5kv X6.2km) 士10=6.51AIc 总=0.126+6.51=6.636A五10KV 进线保护计算低电压定值：按躲过母线最低运行电压计算U D Z =U N.min 士 (K k X K f) =0.92 X37 士 (1.15X 1.1) =26.9KV 折算到二次侧U DZ -2=76.3V 取70Va 、电流保护：① 瞬时电流速断保护：跳闸选择此定值时应考虑因素： 10KV 母线发生最小短路电流时，应能可靠跳闸⑴ I I DZ =K I (2)min -K K =1052A-1.5=701.3A （按灵敏度选择）⑵I I DZ =K K X 下级瞬时电流速断定值=1.15 X465A=535A（上级525A ） /1.2 = 437A 综合考虑选择600A 为宜。

6KV供电线路保护整定计算

* *一、南风井供电线路保护整定1、南风井一路#6112，南风井二路#6209，线路参数：如图：长时负荷电流95A ，2005l h =,最大负荷110A 。

采用LCS612微机线路保护。

两相不完全星形接线保护方式据供电处孙光伟提供短路电流及线路系统参数如下: 6KV 母线侧,S max =146.95MVA,I max （3）=13.467KA ； S min =65.865MVA,I min （3）=6.036KA ； Z max =0.27Ω；Z min =0.602Ω 选南风井进线末端为短路点2d 。

查表《煤矿井下供电三大保护细则》对于22YjV 370-⨯电缆010.306R km =Ω 010.061X km =ΩLJ 395-⨯架空线 020.38R km =Ω 020.06X km =Ω22YjV 350-⨯电缆 030.429R km =Ω 030.063X km =Ω 010.490.3060.15L R =⨯=Ω 010.490.0610.0299L X =⨯=Ω 02 2.250.380.855L R =⨯=Ω 02 2.250.060.135L X =⨯=Ω 030.150.4290.0644L R =⨯=Ω 030.150.0630.0094L X =⨯=Ω0102030.150.8550.0644 1.069()L L L L R R R R =++=++=Ω∑0102030.02990.1350.00940.174()LL L L XX X X =++=++=Ω∑系统阻抗小于系统电抗1，故忽略。

1.069()L R R ==Ω∑∑0.1740.270.444()LXX X X =+=+=Ω∑∑线路总阻抗2222max1.0690.444 1.157()Z R X =+=+=Ω∑∑∑* *在最大运行方式下，线路在南风井母线上的短路电流为：2(3)63003144()1.732 1.157d I A ===⨯高压电机入线口两相电流为3d 点。

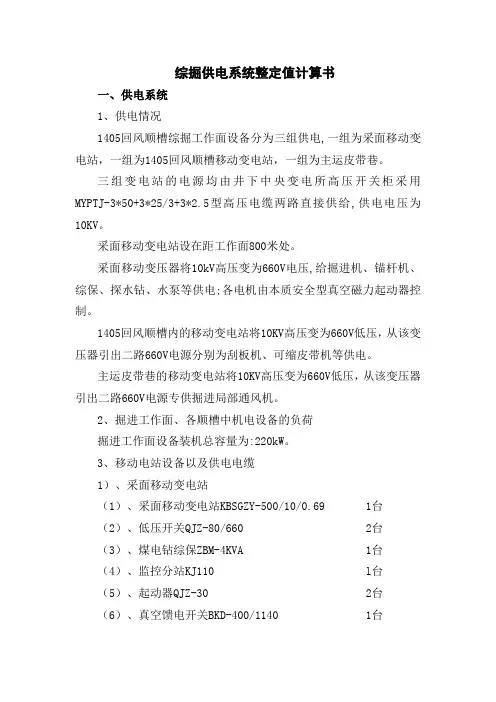

综掘供电系统整定值计算书

综掘供电系统整定值计算书
一、供电系统
1、供电情况
1405回风顺槽综掘工作面设备分为三组供电,一组为采面移动变电站，一组为1405回风顺槽移动变电站，一组为主运皮带巷。
三组变电站的电源均由井下中央变电所高压开关柜采用MYPTJ-3*50+3*25/3+3*2.5型高压电缆两路直接供给,供电电压为10KV。
+(0.0144+0.0013+0.0864) 2=6701A
Id6(2)≈Id4(2)=√3/2* Id4(3)=5803A
Id5(3) =U2e/(1.732*√ΣR2+ΣX2)
=690/(1.732*√(0.00046+0.00878+0.0148+0.269) 2
+(0.0144+0.0013+0.08640.00456+0.0367) 2=2106A
采面移动变电站设在距工作面800米处。
采面移动变压器将10kV高压变为660V电压,给掘进机、锚杆机、综保、探水钻、水泵等供电;各电机由本质安全型真空磁力起动器控制。
1405回风顺槽内的移动变电站将10KV高压变为660V低压，从该变压器引出二路660V电源分别为刮板机、可缩皮带机等供电。
主运皮带巷的移动变电站将10KV高压变为660V低压，从该变压器引出二路660V电源专供掘进局部通风机。
故满足要求
三)、低压电器整定见下表：
编号
开关
型号
开关额定电流
A
保护
方式
最大负
荷电流
A
最小短
路电流
A
过流保护整定电流
A
灵敏度
系数校验
长时负荷电流

定值计算

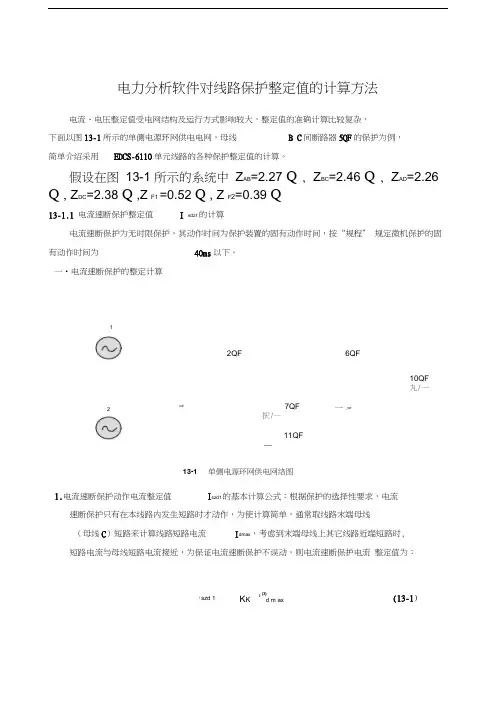

电力分析软件对线路保护整定值的计算方法电流、电压整定值受电网结构及运行方式影响较大，整定值的准确计算比较复杂，下面以图13-1所示的单侧电源环网供电电网，母线 B C 间断路器5QF 的保护为例，简单介绍采用EDCS-6110单元线路的各种保护整定值的计算。

假设在图 13-1 所示的系统中 Z AB =2.27 Q , Z BC =2.46 Q , Z AD =2.26 Q , Z DC =2.38 Q ,Z F1 =0.52 Q , Z F 2=0.39 Q13-1.1 电流速断保护整定值I sdz1的计算电流速断保护为无时限保护，其动作时间为保护装置的固有动作时间，按“规程” 规定微机保护的固有动作时间为40ms 以下。

一•电流速断保护的整定计算2QF 6QF10QF 丸/一3QF7QF 択/—一 /QF11QF-—13-1 单侧电源环网供电网络图1.电流速断保护动作电流整定值 I szd1的基本计算公式：根据保护的选择性要求，电流速断保护只有在本线路内发生短路时才动作，为使计算简单，通常取线路末端母线（母线C ）短路来计算线路短路电流I dmax ，考虑到末端母线上其它线路近端短路时,短路电流与母线短路电流接近，为保证电流速断保护不误动，则电流速断保护电流整定值为：I szd 1K KI (3)d m ax(13-1)12I d m a 为最大运行方式下，线路末端三相短路的最大电流。

可靠系数 K K 系考虑以下因素的影响而设置 a •躲过末端母线（母线C ）上其它线路近端短路的短路电流b •短路电流的计算误差c •短路时非周期分量的影响d •留有一定裕度2 •三相短路电流的计算三相短路电流的计算公式为：E xt1dZxt+ Z LdE xt ―― 系统电源的等效相电势 Z xt ―― 系统等效相阻抗，即保护安装处到电源间的等效阻抗，包含保护安装处后方输电线路阻抗、变压器阻抗、发电机阻抗等。

小电厂继电保护定值计算举例

一. 主设备保护整定计算：#1与#2发电机额定参数：发电机保护装置：DGT-801I e2=I e1.1 发电机纵联差动保护：d0：I d0×I e2×0.687=0.206A 取0.21A.拐点电流： I r1××I sd ××差动速断灵敏度校验：I dmin 2为0S 两相短路电流。

发电机纵差保护定值单：1.2 发电机定子接地保护a．零序电压定值按躲过正常运行时的最大不平衡电压整定，假如零序电压保护跳闸投入，当发生单相接地时保护跳闸，否如此仅发告警信号。

Uzd =KK×3U3U为正常运行时的最大不平衡电压KK正常运行时开口三角3U在10~15V左右，但因PT特性不同，差距变大，可以现场实际测量定夺。

方法：先不投零序电压保护跳闸，机组投运后实测出3U，再输入定值。

延时可取t=9S。

发电机定子接地护定值单：1.3 发电机复合电压过流保护 a ．低电压整定按躲过发电机正常运行时可能出线的最低电压来整定 U L ××100=70V b ．负序电压整定按躲过发电机正常运行机端最大负序电压。

通常取发电机额定电压的8%～10%。

U 2g ××100=8V c ．发电机过流整定 Ig=rK K K ×Ie=687.095.02.1⨯ K K K rK LM =46.3150087.04524I I ds 2dmin =⨯=2.1≥满足要求 I dmin 2为1S 两相短路电流。

复合电压闭锁过流保护定值清单:1.4 发电机定子过负荷保护〔定时限〕按躲过发电机额定电流来整定 ×× 时间t=9S 过负荷保护定值单：动作电阻Rg1的整定Rg1一般取〔8～10〕KΩ，本次整定取10 KΩ，时间t=6S动作后发信号。

Rg2一般取〔0.5～1〕KΩ，本次整定取1KΩ，时间t=6S动作后发跳闸。

继电保护典型案例定值计算

继电保护典型案例定值计算一、一炼铁风机房高压室（西站516馈出）1、1#鼓风机（611柜）8400KW 10KV 553ACT 1000/5 综保PA150 原值：20A/0S 10A/40S现投一、三段电流速断/反时限过流保护① 电流速断：I dj =9⨯5/1000553=24.885 取25 KA ，t=0s 校灵敏度：1#鼓风机电缆：3⨯（3⨯300） 850米X * = 0.08⨯0.85⨯25.10100⨯31=0.0206 西站至1#鼓风机房电缆：3⨯（3⨯300） 550米X * = 0.08⨯0.55⨯25.10100⨯31=0.013 ∑X * =0.413+0.0206+0.013=0.447二相短路电流： "2I =23⨯447.0499.5=10.65 KA 灵敏度：K m =5/1000251065.103⨯⨯=2.13 ② 三段反时限过流启动延时时间： T y = 60s （躲启动时间）反时限过流启动值： I s = 1.2I e =5/10005531.2⨯=3.318 取3.3A 延时时间：选极端反时限（C ）t=K ()⎥⎦⎤⎢⎣⎡-1/802s I I =1⨯13802-=10s 若用四方/CSC-280综保：Ⅰ 段： 25A t=0sⅢ段：I p =3.3A （启后投） t=10s2、一炼铁风机房高压室1#、2#、3#、4#进线（至西站516、524、533） CT2000/5 综保PA150 原值：10A/0s ， 5A/41s现不设保护。

母联也不设保护。

3、西站一炼铁馈出线（516、524、533）516 CT800/5 DVP-9332 原值：30A/0.3S 23A/1.3S524 CT800/5 DVP-9332 原值：30A/0.3S 23A/1.3S533 CT1500/5 CSC-280 原值：16A/0.3S 12.3A/1.3S现只设定时限保护：可带两段风机房母线/正常运行状态下，可启动一台风机，并留1.2倍可靠系数。

定值计算说明及算例

大唐渭河热电厂400V继电保护定值计算说明及典型算例一、厂用400V断路器、脱扣器及保护配置厂用400V主厂房工作、公用、保安、照明、检修动力中心PC段盘柜型号为MNS1。

采用ABB公司SACE Emax、Tmaxl两种型号的断路器。

配置相应脱扣器型号：PR122/P-LSIG、PR221DS-LSI、TMD（热磁式）。

根据不同脱扣器型号配置的保护包括：过载保护、短延时保护、短路瞬时保护、接地保护。

厂用400V主厂房MCC段采用ABB公司Tmaxl、Isomax S两种型号断路器。

配置相应脱扣器型号：PR221DS-LSI、TMD（热磁式）、R（热磁式）。

根据不同脱扣器型号配置的保护包括：过载保护、短延时保护、短路瞬时保护。

厂用400V辅助厂房PC、MCC段采用西门子公司3WL、3VL、3RV三种型号的断路器。

配置相应脱扣器型号：ETU45B+LSIG、ETU10、TM（热磁式）。

根据不同脱扣器型号配置的保护包括：过载保护、短延时保护、短路瞬时保护、接地保护。

根据设计院图纸和保护整定原则（电力工程电气设计手册），现将保护整定原则做如下说明。

二、厂用400V继电保护整定计算原则1、过载保护按躲过正常负荷电流整定I r= K rel×I n/ I fh =1.05×I e/ 0.85 =1.2I e取1.2倍额定电流整定整定时间：根据脱扣器型号分为反时限和定时限两种。

具体整定见保护算例。

2、短延时保护2.1对PC段进线及联络开关：按躲过自起动电流整定Id≥1.35(IQ1+∑Igi)其中IQ1为最大一台电动机启动电流值Igi为其他负荷工作电流之和整定时间取：0.3s－0.5s2.2对MCC电源回路：按躲过MCC段上电机自启动电流整定I2= K rel×I qd=1.5×7I e=10I e取10倍额定电流倍数整定对于负荷较大的MCC段，考虑与PC段电源进线短延时配合，适当减小整定倍数。

高压柜定值计算公式

高压柜定值计算公式
x
【高压柜定值计算公式】
一、定值计算公式
1）高压柜的设计电压 U = Uc + Ua
其中：Uc 为电网供电电压；Ua 为系统安全系数，根据安装环境和用途而定，通常取 1.05～1.1kV；
2）高压柜的绝缘水平 K = Kc + Ka
其中：Kc 为电网供电电压的 1.5 倍；Ka 为高压柜的安全系数，取 1.3～1.5，一般取 1.4。

3）高压柜的绝缘水平 K = U × [1 + (1-U/K) × 0.1] 其中：U 为柜内元件的设计电压；K 为柜内元件的绝缘水平。

二、定值计算示例
假设，电网供电电压为 6.3kV，系统安全系数为 1.1。

结合前面的公式，可以计算出：
1）高压柜的设计电压 U = 6.3 + 1.1 = 7.4kV；
2）高压柜的绝缘水平 K = 6.3 × 1.5 × 1.4 = 13.86kV。

3）柜内元件的设计电压 U = 6.3kV，柜内元件的绝缘水平 K = 6.3 × [1 + (1-6.3/13.86) × 0.1] = 7.3kV。

- 1 -。

定值计算

13-1电力分析软件对线路保护整定值的计算方法电流、电压整定值受电网结构及运行方式影响较大，整定值的准确计算比较复杂，下面以图13-1所示的单侧电源环网供电电网，母线B 、C 间断路器5QF 的保护为例，简单介绍采用EDCS-6110单元线路的各种保护整定值的计算。

假设在图13-1所示的系统中Z AB =2.27Ω，Z BC =2.46Ω，Z AD =2.26Ω，Z DC =2.38Ω,Z F1=0.52Ω, Z F2=0.39Ω13-1.1 电流速断保护整定值I sdz1的计算电流速断保护为无时限保护，其动作时间为保护装置的固有动作时间，按“规程”规定微机保护的固有动作时间为40ms 以下。

一．电流速断保护的整定计算1. 电流速断保护动作电流整定值I szd1的基本计算公式：根据保护的选择性要求，电流速断保护只有在本线路内发生短路时才动作，为使计算简单，通常取线路末端母线（母线C ）短路来计算线路短路电流I dmax ，考虑到末端母线上其它线路近端短路时，短路电流与母线短路电流接近，为保证电流速断保护不误动，则电流速断保护电流整定值为：为电流速断保护的可靠系数，一般取1.2～1.3。

)3(m ax1d I K szd I K I ⅠK K 13-1 单侧电源环网供电网络图2 （13-1）为最大运行方式下，线路末端三相短路的最大电流。

可靠系数系考虑以下因素的影响而设置a ．躲过末端母线（母线C ）上其它线路近端短路的短路电流b ．短路电流的计算误差c ．短路时非周期分量的影响d ．留有一定裕度2．三相短路电流的计算三相短路电流的计算公式为：E xt —— 系统电源的等效相电势Z xt —— 系统等效相阻抗，即保护安装处到电源间的等效阻抗，包含保护安装处后方输电线路阻抗、变压器阻抗、发电机阻抗等。

Z Ld —— 被保护线路短路点到保护安装处的阻抗，其值为Z Ld ＝Z 1·L ， Z 1为线路单位长度的阻抗，L 为线路长度，计算整定值时，L 为线路全长L max ，故计算整定值中的公式为：3．运行方式对短路电流的影响：电力系统运行方式不同，流过保护装置的短路电流也不同，流过保护装置短路电流最大的运行方式，称为最大运行方式，短路电流最小的运行方式称为最小运行方式，对于附图1中保护5（即5QF 处装设的保护），全部电源投入且开网（3QF 或7QF 断开）运行时为最大运行方式，只投入内阻较大的一个电源、环网闭网运行（全部QF 投入）为最小运行方式，但对于9、10、11QF 保护，闭网运行时为最大方式，开网运行为最小方式。

保护整定值计算

供电保护整定值计算说明书编制单位：金沙县禹谟镇大沟煤矿2011年8月16日供电保护整定值计算大沟煤矿设计规模21万吨/年，全矿安装用电设备75台/件，其中工作设备59台/件；设备总容量1578kW,其中工作容量1159kW。

全矿用电设备负荷统计及相关功率、回路电流计算详见表9-4-1。

其中，各用电设备分别按供电工作组回路归类进行统计，并计算其功率和电流。

经计算全矿用电总负荷为：有功功率： 766.6kW无功功率： 707.5kvar 视在功率： 1043.2kVA 自然功率因数cosØ： 0.73为充分发挥电源设备的供电能力，降低电力系统无功损耗，必须改善供电系统的功率因数，因此需在矿区供电系统高压10kV母线上并联补偿电容进行无功功率补偿，若需将系统功率因数由0.73提供到0.92左右，则矿区供电系统无功补偿所需的电容量为：Q=P(tanØ1-tanØ2)式中：Q—静电电容器补偿容量，kvar；P—全矿最大有功负荷，kW；tanØ1、tanØ2—补偿前后与功率因数角相对应的正切值。

由cosØ1=0.73和cosØ2=0.92，可计算出tanØ1=0.936，tanØ2=0.426。

由此可得：Q=P(tanØ1-tanØ2)=766.6×(0.936-0.426)=391kvar根据高压电容器补偿柜生产厂家提供资料，补偿柜所能提供的电容量为30的倍数。

因此，对计算结果取整，为改善供电系统功率因数需补偿的电容量取值390kvar。

由此可得，经补偿后全矿供电系统相关功率参数为：全矿有功功率： 766.6kW 全矿无功功率： 317.5kvar视在功率： 829.8kVA 补偿后功率因数cosØ： 0.92矿区最大负荷年利用小时按5,000小时计，矿井年耗电量约为3833000kW•h，吨煤电耗18.25kW•h/t。

第十四章 35kV变电站保护整定值计算实例

装机容量为2×2MW，COSΦ=0.8，发电机短路电抗为14%。电站主接线为扩大单元接线，升压变容量为5MVA，短路电抗为8.5%。
14-1.4补偿电容
变电站10kV母线上接有两组补偿电容1C、2C。1C、2C相同，其主要参数为：容量2000KVAR，额定电压11kV。电容采用单星形接线，每相为单台密集型电容，电容由3段构成，每段有15只电容并联，每只电容经熔丝相联。为防止冲击电流，每相串联一个电抗为5Ω的电抗器。
为便于计算10kV线路短路时流过变压器的最小电流，当所有电源投入且母联接通时，流过一台变压器的电流最小，故按所有电源投入，母联接通来进一步简化电路，所得等值电路如图14-5所示。图中E1支路阻抗为1U、3U阻抗及主变阻抗。
根据图14-5，当1S末端两相金属性短路时，其短路电流为：
流过1台变压器付边的短路电流为：
当低压侧出口两相短路时，由35kV侧电源产生的电流为：
由低压侧电源提供的电流为：根据图13-4所示。
因KLm>2，故满足灵敏度要求：
14-3.2差动保护定值计算
一．最小动作差动电流计算：取最小动作电流为0.4倍额定电流
二．动作特性转折点电流Izzd，取Izzd为2倍额定电流
三．制动系数Kzzd的计算，Kzzd的计算公式为
三．低压启动的过流保护的定值计算
1．过流整定值I2gzd的计算
a．过电流定值I2gzd的计算
由于负荷中有电动机，考虑电动机的自启动时，过流定值的计算公式为：
式中：Kk—可靠系数，取1.2。
Kzq—自启动系数，为1.3。
Kfi—电流返回系数，取0.9。
故有：
b．过流保护的灵敏度校验
过流保护按作近后备校验，其灵敏系灵敏为：
额定电压：（35±3×2.5%）/10.5

XX35kV供电系统继电保护定值整定计算书

XXX35kV供电系统继电保护定值计算书XXX35kV 供电系统继电保护定值计算书第一部分短路参数计算1.计算公式说明变压器的标幺阻抗：变压器的相电阻：变压器的相电抗：架空线路或电缆线路标幺电抗 20*J Jd U LS X X =架空线路或电缆线路标幺电阻 20*J J d U LS R R =三相短路电流*)3(KJK Z I I ∑=三相短路容量*Kdd Z S S ∑=式中：X ----------线路单位长度上的电抗，Ω/Km10kV 架空线路为0.4Ω/km 10kV 电缆线路为0.08Ω/km0R ----------线路单位长度上的电阻，Ω/KmXXX35kV 供电系统继电保护定值计算书*K Z ∑---------线路单位长度上的阻抗，Ω/Km )(22***d d K R X Z +=∑L ------------线路长度，kmd S -----------基准容量，MVA ，取100MVA dU -----------基准电压，kV ，dI ------------基准电流，kA*K X ∑-------- 短路回路总电抗的标幺值选择基准容量j S=100MVA 基准电压j U =avU35kV 基准电流kA 56.13731003jj j =⨯==U S I 10kV 基准电流kA 5.51031003jj j =⨯==U S I 2.35kV 系统母线短路参数计算根据2019年XXX 变电站35k V 母线参数标幺值:,。

35kV 母线故障最大短路电流（最大运行方式）3440.42302.01111d1max ===∑D X I35kV 母线最小短路电流(最小运行方式)XXX35kV 供电系统继电保护定值计算书373.24214.01111d1min ===∑D X I3.10kV 系统母线短路参数计算（1）35kV 变压器标幺电抗计算 1#2#3#主变参数： Ud%=8；Sb=12.5MV A64.05.121001008100*=⨯=⨯=Sb S U X J d T 因系统为全分列运行，所以35kV 变电站内10kV 母线最大短路电流(最大运行方式)1492.18702.0112j d2max ===∑D X I35kV 变电站内10kV 母线最小短路电流(最小运行方式)9421.00614.1112j d2min ===∑D X IXXX35kV 供电系统继电保护定值计算书第二部分继电保护整定计算1.XXX 变电站站内设备定值整定1.1、主变保护定值整定：1号、2号主变参数、各侧CT 变比一致。

线路保护定值计算实例

线路保护定值计算实例假设有一条输电线路，线路长度为100km，额定电压为220kV，额定电流为800A，线路两端分别有两台保护继电器（A、B继电器）进行保护。

线路上有一个三相短路故障，故障点距离继电器A的测量点为50km。

首先，需要计算出保护继电器的动作时间，以判断继电器的整定参数是否合适。

根据故障点距离继电器A的测量点为50km，可以计算出传输时间为：传输时间=距离/传输速度根据继电器的动作时间特性曲线，假设继电器的动作时间曲线为TMS （时间最大值），动作时间为3倍的时间最大值。

假设继电器的时间最大值为50ms，则继电器的动作时间为3 * 50ms = 150ms。

下面需要计算出保护继电器在故障点处的相电流。

根据短路故障情况，假设短路电流为50kA，由于是三相短路，所以每相电流为50kA/√3≈28.9kA。

继续计算保护继电器的定值参数，首先计算过流保护的电流定值。

根据线路的额定电流和故障点处的相电流，可以计算过流保护的电流定值为：I定=故障电流/额定电流=28.9kA/800A≈36.1根据过流保护的特性曲线，可以根据实际情况选择不同的系数K进行选择。

假设选择K值为0.8，则过流保护的电流定值为36.1*0.8=28.9接下来，计算出保护继电器的时间定值。

根据传输时间和动作时间，可以计算出时间定值为：T定 = 动作时间 - 传输时间 = 150ms - 0.1667ms ≈ 149.8333ms最后，计算出保护继电器的距离定值。

根据故障点距离继电器A测量点的距离，可以计算出距离定值为：通过线路保护定值计算，保护装置的参数根据线路运行情况进行了合理的选择和设置，能够确保对线路故障的及时检测和快速切除，提高电网的安全性和可靠性。

同时，在实际应用中还需要考虑到其他因素，例如设备的制造容差、偏差修正等，保证保护装置的性能和稳定性。

400V定值计算

主厂房工作PC5A段定值计算1.短路电流计算低压工作变阻抗X*=0.105*100*1000/2000=5.25在低压工作变低压侧短路时,低压侧的三相最大短路电流I（3）dmin(三相最大短路电流)=(1/(0.0318+0.477+5.25))*100*1000/(0.4*1.732)=25064A在低压工作变低压侧短路时,低压侧的两相最小短路电流I（3）dmin(两相最小短路电流)=(1/(0.0422+0.477+5.25))*100*1000/(0.4*2)=21666.8A2.工作5A段进线开关45Z1额定电流In=3031A 空气开关型号F4 框架32002.1过载保护L躲过正常运行的额定电流In=3031AI=K*In=1.1*3031=3334.1A取I1=1*In延时T=60S选C2.2选择性短路保护S躲过最大负荷电流I=Kk *Ifh.max/Kf=1.2*3031/0.85=4279A与下一级前置泵速断配合,I=Kk *Isd=1.15*1.3*7*380=3976A取I=4279AI2=4279/3200=1.34In取I2=2In灵敏度K=21666.8/6400=3.38延时T=0.4S 选D2.3瞬时短路保护I退出2.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*3031=727A取I4=0.3In延时T=0.6S选D3．保安电源(一)45Z5额定电流In=760A 空气开关型号F1 框架1600 3.1过载保护L躲过正常运行的额定电流In=760AI=K*In=1.1*760=836AI1=0.5In延时T=30S选B3.2选择性短路保护S 躲过最大负荷电流I=Kk *Ifh.max/Kf=1.2*760/0.85=1073A与下一级顶轴油泵速断配合,I=Kk *Isd=1.15*1.3*7*110=1151A取I=1151AI2=1151/1600=0.72In取I2=1.5In延时T=0.2S3.3瞬时短路保护I退出3.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*760=182.4A取I4=0.2In延时T=0.25S选B4.#1锅炉密封风机额定电流In=320A 空气开关型号E1 框架800 4.1过载保护L躲过正常运行的额定电流In=320AI=K*In=1.1*320=352A取I1=0.4In躲启动延时T=60S选D4.2选择性短路保护S停用4.3瞬时短路保护I躲启动电流I=Kk *Isd=1.3*7*320=2912AI3=2912/800=3.6In取I3=4In4.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*320=76.8AI4=76.8/800=0.1取I4=0.2InT=0.1S选A5.#1水环式真空泵额定电流In=320A 空气开关型号E1 框架800 5.1过载保护L躲过正常运行的额定电流In=320AI=K*In=1.1*320=352A 取I1=0.4In躲启动延时T=60S选D 5.2选择性短路保护S 停用5.3瞬时短路保护I躲启动电流I=Kk *Isd=1.3*7*320=2912AI3=2912/800=3.6In取I3=4In5.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*320=76.8A取I4=0.2InT=0.1S选A6.锅炉MCC(一)额定电流In=347A 空气开关型号F1 框架800 6.1过载保护L躲过正常运行的额定电流In=347AI=K*In=1.1*347=382A取I1=0.5In躲启动延时T=30S选B6.2选择性短路保护S停用6.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*347=902AI3=902/800=1.13In取I3=1.5In6.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*347=83.3A取I4=0.2InT=0.25S选B7.汽机MCC2(一)额定电流In=300A 空气开关型号F1 框架800 7.1过载保护L躲过正常运行的额定电流In=300AI=K*In=1.1*300=330A取I1=0.4In躲启动延时T=30S选B7.2选择性短路保护S停用7.3瞬时短路保护I 躲自启动电流I=Kk *Isd=1.3*2*300=780A取I3=1.5In7.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*300=72A取I4=0.2InT=0.25S选B8.汽机MCC1(一)额定电流In=235A 空气开关型号F1 框架800 8.1过载保护L躲过正常运行的额定电流In=235AI=K*In=1.1*235=258.5A取I1=0.4In躲启动延时T=30S选B8.2选择性短路保护S停用8.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*235=611A取I3=1.5In8.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*235=56.4A取I4=0.2InT=0.25S选B9.#1空预器碱冲洗水泵额定电流In=150A 空气开关型号E1 框架800 9.1过载保护L躲过正常运行的额定电流In=150AI=K*In=1.1*150=165A取I1=0.4In躲启动延时T=60S选D9.2选择性短路保护S停用9.3瞬时短路保护I躲启动电流I=Kk *Isd=1.3*7*150=1365A取I3=2In9.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*150=36A取I4=0.2InT=0.1S选A10.#1开式循环泵额定电流In=150A 空气开关型号E1 框架800 10.1过载保护L躲过正常运行的额定电流In=150AI=K*In=1.1*150=165A取I1=0.4In躲启动延时T=60S选D10.2选择性短路保护S停用10.3瞬时短路保护I躲启动电流I=Kk *Isd=1.3*7*150=1365A取I3=2In10.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*150=36A取I4=0.2InT=0.1S选A11.锅炉除渣MCC(一)额定电流In=196A 空气开关型号F1 框架800 11.1过载保护L躲过正常运行的额定电流In=196AI=K*In=1.1*196=215A取I1=0.4In躲启动延时T=30S选B11.2选择性短路保护S停用11.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*196=509A取I3=1.5In11.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*196=47A取I4=0.2InT=0.25S选B12.#1汽泵前置泵额定电流In=380A 空气开关型号E1 框架800 12.1过载保护L躲过正常运行的额定电流In=380AI=K*In=1.1*380=418A取I1=0.5In躲启动延时T=60S选D12.2选择性短路保护S停用12.3瞬时短路保护I躲启动电流I=Kk *Isd=1.3*7*380=3458A取I3=4In12.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*380=91.2A取I4=0.2InT=0.1S选A13.#1闭式循环泵额定电流In=44A 空气开关型号ST522 100A 14.1欠载保护退出13.2过载保护L躲过正常运行的额定电流In=44AI=K*In=1.2*44=52.8A取K=135冷却时间10min冷热曲线比100%起动允许热容:方式二过载故障复位方式:自动13.3缺相保护躲过正常运行的不平衡电流I=0.8In=0.8*44=35.2A 保护跳闸动作值:40%延时:5S13.4堵转保护躲启动电流I=Kk *Isd=1.3*7*44=400.4A执行方式:跳闸最大分断电流:1000%Ir1 动作值:400%延时:0.5S13.5接地保护躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20*I e)=1.2*0.20*44=10.56A执行方式:跳闸动作值:30%起动延时:20S运行延时:0.1S13.6欠压保护退出13.7过压保护退出13.8欠功率保护退出13.9起动加速超时退出13.10过热保护退出13.11外部故障退出13.12相序保护禁止13.13控制器起动参数设置14.#1发电机定子冷却水泵额定电流In=44A 空气开关型号ST522 100A 14.1欠载保护退出14.2过载保护L躲过正常运行的额定电流In=44AI=K*In=1.2*44=52.8A取K=135冷却时间10min冷热曲线比100%起动允许热容:方式二过载故障复位方式:自动14.3缺相保护躲过正常运行的不平衡电流I=0.8In=0.8*44=35.2A 保护跳闸动作值:40%延时:5S14.4堵转保护躲启动电流I=Kk *Isd=1.3*7*44=400.4A执行方式:跳闸最大分断电流: 1000%Ir1动作值:400%延时:0.5S14.5接地保护躲过电动机自起动的不平衡电流，额定电流的20%I dz=K k*(0.20*I e)=1.2*0.20*44=10.56A执行方式:跳闸动作值:30%起动延时:20S运行延时:0.1S14.6欠压保护退出14.7过压保护退出14.8欠功率保护退出14.9起动加速超时退出14.10过热保护退出14.11外部故障退出14.12相序保护禁止14.13控制器起动参数设置主厂房工作PC5B段定值计算1.工作5B段进线开关45Z2额定电流In=3031A 空气开关型号F4 框架32001.1过载保护L躲过正常运行的额定电流In=3031AI=K*In=1.1*3031=3334.1A取I1=1*In延时T=60S选C1.2选择性短路保护S躲过最大负荷电流I=Kk *Ifh.max/Kf=1.2*3031/0.85=4279A与下一级前置泵速断配合,I=Kk *Isd=1.15*1.3*7*380=3976A取I=4279AI2=4279/3200=1.34In取I2=2In灵敏度K=21666.8/6400=3.38延时T=0.4S1.3瞬时短路保护I退出1.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*3031=727A取I4=0.3In延时T=0.6S选D2．联络开关45Z4额定电流In=3031A 空气开关型号F4 框架3200 2.1过载保护L躲过正常运行的额定电流In=3031AI=K*In=1.1*3031=3334.1A取I1=1*In延时T=30S选B2.2选择性短路保护S躲过最大负荷电流I=Kk *Ifh.max/Kf=1.2*3031/0.85=4279A与下一级前置泵速断配合,I=Kk *Isd=1.15*1.3*7*380=3976A取I=4279AI2=4279/3200=1.34In取I2=1.5In灵敏度K=21666.8/4800=4.5延时T=0.3S2.3瞬时短路保护I退出2.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*3031=727A取I4=0.2In延时T=0.4S选C3．保安电源(二)45Z6额定电流In=760A 空气开关型号F1 框架1600 3.1过载保护L躲过正常运行的额定电流In=760AI=K*In=1.1*760=836AI1=0.5In延时T=30S选B3.2选择性短路保护S躲过最大负荷电流I=Kk *Ifh.max/Kf=1.2*760/0.85=1073A与下一级顶轴油泵速断配合,I=Kk *Isd=1.15*1.3*7*110=1151A取I=1151AI2=1151/1600=0.72In取I2=1.5In延时T=0.2S3.3瞬时短路保护I退出3.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*760=182.4A取I4=0.2In延时T=0.25S选B4.#2锅炉密封风机额定电流In=320A 空气开关型号E1 框架800 4.1过载保护L躲过正常运行的额定电流In=320AI=K*In=1.1*320=352A取I1=0.4In躲启动延时T=60S选D4.2选择性短路保护S停用4.3瞬时短路保护I躲启动电流I=Kk *Isd=1.3*7*320=2912AI3=2912/800=3.6In取I3=4In4.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*320=76.8AI4=76.8/800=0.1取I4=0.2InT=0.1S选A5.#2水环式真空泵额定电流In=320A 空气开关型号E1 框架800 5.1过载保护L躲过正常运行的额定电流In=320AI=K*In=1.1*320=352A取I1=0.4In躲启动延时T=60S选D5.2选择性短路保护S停用5.3瞬时短路保护I 躲启动电流I=Kk *Isd=1.3*7*320=2912AI3=2912/800=3.6In取I3=4In5.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*320=76.8A取I4=0.2InT=0.1S选A6.锅炉MCC(二)额定电流In=347A 空气开关型号F1 框架800 6.1过载保护L躲过正常运行的额定电流In=347AI=K*In=1.1*347=382A取I1=0.5In躲启动延时T=30S选B6.2选择性短路保护S停用6.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*347=902AI3=902/800=1.13In取I3=1.5In6.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*347=83.3A取I4=0.2InT=0.25S选B7.汽机MCC2(二)额定电流In=300A 空气开关型号F1 框架800 7.1过载保护L躲过正常运行的额定电流In=300AI=K*In=1.1*300=330A取I1=0.4In躲启动延时T=30S选B7.2选择性短路保护S停用7.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*300=780A取I3=1.5In7.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*300=72A取I4=0.2InT=0.25S选B8.汽机MCC1(二)额定电流In=235A 空气开关型号F1 框架800 8.1过载保护L躲过正常运行的额定电流In=235AI=K*In=1.1*235=258.5A取I1=0.4In躲启动延时T=30S选B8.2选择性短路保护S停用8.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*235=611A取I3=1.5In8.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*235=56.4A取I4=0.2InT=0.25S选B9.#2空预器碱冲洗水泵额定电流In=150A 空气开关型号E1 框架800 10.1过载保护L躲过正常运行的额定电流In=150AI=K*In=1.1*150=165A取I1=0.4In躲启动延时T=60S选D9.2选择性短路保护S停用9.3瞬时短路保护I躲启动电流I=Kk *Isd=1.3*7*150=1365A取I3=2In9.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*150=36A取I4=0.2InT=0.1S选A10.#2开式循环泵额定电流In=150A 空气开关型号E1 框架800 11.1过载保护L躲过正常运行的额定电流In=150AI=K*In=1.1*150=165A取I1=0.4In躲启动延时T=60S选D10.2选择性短路保护S停用10.3瞬时短路保护I躲启动电流I=Kk *Isd=1.3*7*150=1365A取I3=2In10.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*150=36A取I4=0.2InT=0.1S选A11.锅炉除渣MCC(二)额定电流In=196A 空气开关型号F1 框架800 11.1过载保护L躲过正常运行的额定电流In=196AI=K*In=1.1*196=215A取I1=0.4In躲启动延时T=30S选B11.2选择性短路保护S停用11.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*196=509A取I3=1.5In11.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*196=47A取I4=0.2InT=0.25S选B12.#2汽泵前置泵额定电流In=380A 空气开关型号E1 框架800 12.1过载保护L躲过正常运行的额定电流In=380AI=K*In=1.1*380=418A取I1=0.5In躲启动延时T=60S选D 12.2选择性短路保护S 停用12.3瞬时短路保护I 躲启动电流I=Kk *Isd=1.3*7*380=3458A取I3=4In12.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*380=91.2A取I4=0.2InT=0.1S选A13.#2闭式循环泵额定电流In=44A 空气开关型号ST522 100A 13.1欠载保护退出13.2过载保护L躲过正常运行的额定电流In=44AI=K*In=1.2*44=52.8A取K=135冷却时间10min冷热曲线比100%起动允许热容:方式二过载故障复位方式:自动13.3缺相保护躲过正常运行的不平衡电流I=0.8In=0.8*44=35.2A 保护跳闸动作值:40%延时:5S13.4堵转保护躲启动电流I=Kk *Isd=1.3*7*44=400.4A执行方式:跳闸最大分断电流:1000%Ir1动作值:400%延时:0.5S13.5接地保护躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20*I e)=1.2*0.20*44=10.56A执行方式:跳闸动作值:30%起动延时:20S运行延时:0.1S13.6欠压保护退出13.7过压保护退出13.8欠功率保护退出13.9起动加速超时退出13.10过热保护退出13.11外部故障退出13.12相序保护禁止13.13控制器起动参数设置14.#2发电机定子冷却水泵额定电流In=44A 空气开关型号ST522 100A 14.1欠载保护退出14.2过载保护L躲过正常运行的额定电流In=44AI=K*In=1.2*44=52.8A取K=135冷却时间10min冷热曲线比100%起动允许热容:方式二过载故障复位方式:自动14.3缺相保护躲过正常运行的不平衡电流I=0.8In=0.8*44=35.2A 保护跳闸动作值:40%延时:5S14.4堵转保护躲启动电流I=Kk *Isd=1.3*7*44=400.4A执行方式:跳闸最大分断电流: 1000%Ir1动作值:400%延时:0.5S14.5接地保护躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20*I e)=1.2*0.20*44=10.56A执行方式:跳闸动作值:30%起动延时:20S运行延时:0.1S14.6欠压保护退出14.7过压保护退出14.8欠功率保护退出14.9起动加速超时退出14.10过热保护退出14.11外部故障退出14.12相序保护禁止14.13控制器起动参数设置15.上水泵额定电流In=150A 空气开关型号E1 框架800 15.1过载保护L躲过正常运行的额定电流In=150AI=K*In=1.1*150=165A取I1=0.4In躲启动延时T=60S选D15.2选择性短路保护S停用15.3瞬时短路保护I躲启动电流I=Kk *Isd=1.3*7*150=1365A取I3=2In15.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20%I dz=K k*(0.20* I e)=1.2*0.20*150=36A取I4=0.2InT=0.1S选A主厂房公用PC5A段定值计算1.短路电流计算低压公用变阻抗X*=0.08*100*1000/1600=5.00在低压公用变低压侧短路时, 低压侧的三相最大短路电流I（3）dmin(三相最大短路电流)=(1/(0.0318+0.477+5.00))*100*1000/(0.4*1.732)=26202A 在低压公用变低压侧短路时, 低压侧的两相最小短路电流I（3）dmin(两相最小短路电流)=(1/(0.0422+0.477+5.00))*100*1000/(0.4*2)=20994A2.公用5A段进线开关40G1额定电流In=2431A 空气开关型号F4 框架32002.1过载保护L躲过正常运行的额定电流In=2431AI=K*In=1.1*2431=2674A取I1=0.8*In延时T=60S选C2.2选择性短路保护S躲过最大负荷电流I=Kk *Ifh.max/Kf=1.2*2431/0.85=3432A与下一级消防泵速断配合,I=Kk *Isd=1.15*1.3*7*450=4709A取I=4709AI2=4709/3200=1.47In取I2=2In灵敏度K=20994/6400=3.28延时T=0.4S2.3瞬时短路保护I退出2.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*2431=583A取I4=0.3In延时T=0.6S选D3.凝结水精处理系统电加热器额定电流In=196A 空气开关型号F1 框架800 3.1过载保护L躲过正常运行的额定电流In=196AI=K*In=1.1*196=215A取I1=0.4In躲启动延时T=30S选D3.2选择性短路保护S停用3.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*196=509A取I3=1.5In3.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*196=47A取I4=0.2InT=0.1S选A4.#6皮带机甲额定电流In=320A 空气开关型号E1 框架800 4.1过载保护L躲过正常运行的额定电流In=320AI=K*In=1.1*320=352A取I1=0.4In躲启动延时T=60S选D4.2选择性短路保护S停用4.3瞬时短路保护I躲启动电流I=Kk *Isd=1.3*7*320=2912A取I3=4In4.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*320=77A取I4=0.2InT=0.1S选A5.化学凝结水MCC(一)额定电流In=374A 空气开关型号F1 框架800 5.1过载保护L躲过正常运行的额定电流In=374AI=K*In=1.1*374=411A取I1=0.5In躲启动延时T=30S选B5.2选择性短路保护S停用5.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*374=972AI3=972/800=1.22In取I3=1.5In5.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*374=90A取I4=0.2InT=0.25S选B6.网控MCC(一)额定电流In=233A 空气开关型号F1 框架800 6.1过载保护L躲过正常运行的额定电流In=347AI=K*In=1.1*233=256A取I1=0.4In躲启动延时T=30S选B6.2选择性短路保护S停用6.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*233=605AI3=605/800=0.76In取I3=1.5In6.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*233=56A取I4=0.2InT=0.25S选B7.消防水泵额定电流In=450A 空气开关型号E1 框架800 7.1过载保护L躲过正常运行的额定电流In=380AI=K*In=1.1*450=495A取I1=0.6In躲启动延时T=60S选D7.2选择性短路保护S停用7.3瞬时短路保护I躲启动电流I=Kk *Isd=1.3*7*450=4095A取I3=5In7.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*450=108A取I4=0.2InT=0.1S选A8.煤仓间MCC(一)额定电流In=542A 空气开关型号F1 框架8008.1过载保护L躲过正常运行的额定电流In=542AI=K*In=1.1*542=596A取I1=0.7In躲启动延时T=30S选B8.2选择性短路保护S停用8.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*542=1409AI3=1409/800=1.76In取I3=2In8.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*542=130A取I4=0.2InT=0.25S选B9.空调机房MCC(一)额定电流In=525A 空气开关型号F1 框架800 9.1过载保护L躲过正常运行的额定电流In=525AI=K*In=1.1*525=577A取I1=0.7In躲启动延时T=30S选B9.2选择性短路保护S停用9.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*525=1365AI3=1365/800=1.70In取I3=2In9.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20%I dz=K k*(0.20* I e)=1.2*0.20*525=126A取I4=0.2InT=0.25S选B主厂房公用PC5B段定值计算1.公用5B段进线开关40G2额定电流In=2431A 空气开关型号F4 框架32001.1过载保护L躲过正常运行的额定电流In=2431AI=K*In=1.1*2431=2674A 取I1=0.8*In延时T=60S选C1.2选择性短路保护S 躲过最大负荷电流I=Kk *Ifh.max/Kf=1.2*2431/0.85=3432A与下一级消防泵速断配合,I=Kk *Isd=1.15*1.3*7*450=4709A取I=4709AI2=4709/3200=1.47In取I2=2In灵敏度K=20994/6400=3.28延时T=0.4S1.3瞬时短路保护I退出1.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*2431=583A取I4=0.3In延时T=0.6S选D2．联络开关40G4额定电流In=2431A 空气开关型号F4 框架3200 2.1过载保护L躲过正常运行的额定电流In=2431AI=K*In=1.1*2431=2674A取I1=0.8*In延时T=30S选B2.2选择性短路保护S躲过最大负荷电流I=Kk *Ifh.max/Kf=1.2*2431/0.85=3432A与下一级消防泵速断配合,I=Kk *Isd=1.15*1.3*7*450=4709A取I=4709AI2=4709/3200=1.47In取I2=1.5In灵敏度K=20994/4800=4.37延时T=0.3S2.3瞬时短路保护I退出2.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*2431=583A取I4=0.2In延时T=0.4S选C3.汽机快冷装置电加热器额定电流In=360A 空气开关型号F1 框架800 3.1过载保护L躲过正常运行的额定电流In=360AI=K*In=1.1*360=396A取I1=0.5In躲启动延时T=30S选D3.2选择性短路保护S停用3.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*360=936A取I3=1.5In3.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*360=86.4A取I4=0.2InT=0.1S选A4.#6皮带机乙额定电流In=320A 空气开关型号E1 框架800 4.1过载保护L躲过正常运行的额定电流In=320AI=K*In=1.1*320=352A取I1=0.4In躲启动延时T=60S选D4.2选择性短路保护S停用4.3瞬时短路保护I躲启动电流I=Kk *Isd=1.3*7*320=2912A取I3=4In4.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*320=77A取I4=0.2InT=0.1S选A5.化学凝结水MCC(二)额定电流In=374A 空气开关型号F1 框架800 5.1过载保护L躲过正常运行的额定电流In=374AI=K*In=1.1*374=411A 取I1=0.5In躲启动延时T=30S选B 5.2选择性短路保护S 停用5.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*374=972AI3=972/800=1.22In取I3=1.5In5.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*374=90A取I4=0.2InT=0.25S选B6.网控MCC(二)额定电流In=233A 空气开关型号F1 框架800 6.1过载保护L躲过正常运行的额定电流In=347AI=K*In=1.1*233=256A取I1=0.4In躲启动延时T=30S选B6.2选择性短路保护S停用6.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*233=605AI3=605/800=0.76In取I3=1.5In6.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*233=56A取I4=0.2InT=0.25S选B7.煤仓间MCC(二)额定电流In=542A 空气开关型号F1 框架800 7.1过载保护L躲过正常运行的额定电流In=542AI=K*In=1.1*542=596A取I1=0.7In躲启动延时T=30S选B7.2选择性短路保护S停用7.3瞬时短路保护I 躲自启动电流I=Kk *Isd=1.3*2*542=1409AI3=1409/800=1.76In取I3=2In7.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*542=130A取I4=0.2InT=0.25S选B8.空调机房MCC(二)额定电流In=525A 空气开关型号F1 框架800 8.1过载保护L躲过正常运行的额定电流In=525AI=K*In=1.1*525=577A取I1=0.7In躲启动延时T=30S选B8.2选择性短路保护S停用8.3瞬时短路保护I躲自启动电流I=Kk *Isd=1.3*2*525=1365AI3=1365/800=1.70In取I3=2In8.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20%I dz=K k*(0.20* I e)=1.2*0.20*525=126A取I4=0.2InT=0.25S选B主厂房照明PC5A段定值计算1.短路电流计算低压照明变阻抗X*=0.04*100*1000/400=10在低压照明变低压侧短路时,低压侧的三相最大短路电流I（3）dmin(三相最大短路电流)=(1/(0.0318+0.477+10))*100*1000/(0.4*1.732)=13735A在低压照明变低压侧短路时,低压侧的两相最小短路电流I（3）dmin(两相最小短路电流)=(1/(0.0422+0.477+10))*100*1000/(0.4*2)=11883A2.照明5A段进线开关45M1额定电流In=608A 空气开关型号F1 框架8002.1过载保护L躲过正常运行的额定电流In=608AI=K*In=1.1*608=668A取I1=0.8*In延时T=60S选C2.2选择性短路保护S躲过最大负荷电流I=Kk *Ifh.max/Kf=1.2*608/0.85=859AI2=859/800=1.08In取I2=2In灵敏度K=11883/1600=7.4延时T=0.4S2.3瞬时短路保护I退出2.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*608=146A取I4=0.3In延时T=0.6S选D3．联络开关45M4额定电流In=608A 空气开关型号F1 框架800 3.1过载保护L躲过正常运行的额定电流In=608AI=K*In=1.1*608=668A取I1=0.8*In延时T=30S选B3.2选择性短路保护S躲过最大负荷电流I=Kk *Ifh.max/Kf=1.2*608/0.85=859AI2=859/800=1.08In取I2=1.5In灵敏度K=11883/1200=9.9延时T=0.3S3.3瞬时短路保护I退出3.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*608=146A取I4=0.2In延时T=0.4S选C主厂房检修PC段定值计算1.短路电流计算设备参数SN:800KVA Δ/Y型接线一次变比:6.3KV/400V Ud:实测值约6%高压侧CT变比N:100/5 低压侧CT变比N:1500/5高压侧零序CT变比N: 低压侧中性点CT变比N:1500/5高压侧额定电流IN =800/(1.732*6.3)=73.3A 二次值In=73.3/20=3.67A低压侧额定电流IN=800*1000/(1.732*400)=1154.7A阻抗X*=0.06*100*1000/800=7.5在低压检修变低压侧短路时,低压侧的三相最大短路电流I（3）dmin(三相最大短路电流)=(1/(0.0318+0.477+7.5))*100*1000/(0.4*1.732)=18022A 在低压检修变低压侧短路时,低压侧的两相最小短路电流I（3）dmin(两相最小短路电流)=(1/(0.0422+0.477+7.5))*100*1000/(0.4*2)=15588A2.检修PC段进线开关40J1额定电流In=1215A 空气开关型号F1 框架16002.1过载保护L躲过正常运行的额定电流In=1215AI=K*In=1.1*1215=1336A取I1=0.8*In延时T=60S选C2.2选择性短路保护S躲过最大负荷电流I=Kk *Ifh.max/Kf=1.2*1215/0.85=1715AI2=1715/1600=1.07In取I2=2In灵敏度K=15588/3200=4.9延时T=0.4S2.3瞬时短路保护I退出2.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*1215=292A取I4=0.3In延时T=0.6S选D主厂房保安PC5A段定值计算1．保安5A段电源进线额定电流In=760A 空气开关型号F1 框架16001.1过载保护L躲过正常运行的额定电流In=760AI=K*In=1.1*760=836AI1=0.5In延时T=30S选B1.2选择性短路保护S躲过最大负荷电流I=Kk *Ifh.max/Kf=1.2*760/0.85=1073A与下一级顶轴油泵速断配合,I=Kk *Isd=1.15*1.3*7*110=1151A取I=1151AI2=1151/1600=0.72In取I2=1.5In延时T=0.2S1.3瞬时短路保护I退出1.4接地故障保护G躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20* I e)=1.2*0.20*760=182.4A取I4=0.2In延时T=0.25S选B2.#1交流润滑油泵额定电流In=110A 空气开关型号ST522 250A 2.1欠载保护退出2.2过载保护L躲过正常运行的额定电流In=110AI=K*In=1.2*110=132A取K=135冷却时间10min冷热曲线比100%起动允许热容:方式二过载故障复位方式:自动2.3缺相保护躲过正常运行的不平衡电流I=0.8In=0.8*110=88A 保护跳闸动作值:40%延时:5S2.4堵转保护I=Kk *Isd=1.3*7*110=1001A执行方式:跳闸最大分断电流:1000%Ir1动作值:400%延时:0.5S2.5接地保护躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20*I e)=1.2*0.20*110=26.4A执行方式:跳闸动作值:30%起动延时:20S运行延时:0.1S2.6欠压保护退出2.7过压保护退出2.8欠功率保护退出2.9起动加速超时退出2.10过热保护退出2.11外部故障退出2.12相序保护禁止2.13控制器起动参数设置3.#1顶轴油泵额定电流In=110A 空气开关型号ST522 250A 3.1欠载保护退出3.2过载保护L躲过正常运行的额定电流In=110AI=K*In=1.2*110=132A取K=135冷却时间10min冷热曲线比100%起动允许热容:方式二过载故障复位方式:自动3.3缺相保护躲过正常运行的不平衡电流I=0.8In=0.8*110=88A 保护跳闸延时:5S3.4堵转保护躲启动电流I=Kk *Isd=1.3*7*110=1001A执行方式:跳闸最大分断电流: 1000%Ir1动作值:400%延时:0.5S3.5接地保护躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20*I e)=1.2*0.20*110=26.4A执行方式:跳闸动作值:30%起动延时:20S运行延时:0.1S3.6欠压保护退出3.7过压保护退出3.8欠功率保护退出3.9起动加速超时退出3.10过热保护退出3.11外部故障退出3.12相序保护禁止3.13控制器起动参数设置4.#1EH供油装置供油泵额定电流In=60A 空气开关型号ST522 100A 4.1欠载保护退出4.2过载保护L躲过正常运行的额定电流In=60AI=K*In=1.2*60=72A取K=180冷却时间10min冷热曲线比100%起动允许热容:方式二过载故障复位方式:自动躲过正常运行的不平衡电流I=0.8In=0.8*60=48A 保护跳闸动作值:50%延时:5S4.4堵转保护躲启动电流I=Kk *Isd=1.3*7*60=546A执行方式:跳闸最大分断电流: 1000%Ir1动作值:600%延时:0.5S4.5接地保护躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20*I e)=1.2*0.20*60=14.4A执行方式:跳闸动作值:30%起动延时:20S运行延时:0.1S4.6欠压保护退出4.7过压保护退出4.8欠功率保护退出4.9起动加速超时退出4.10过热保护退出4.11外部故障退出4.12相序保护禁止4.13控制器起动参数设置5.#1小汽机主油泵额定电流In=15A 空气开关型号ST522 25A5.1欠载保护退出5.2过载保护L躲过正常运行的额定电流In=15AI=K*In=1.2*15=18A取K=180冷却时间10min冷热曲线比100%起动允许热容:方式二过载故障复位方式:自动5.3缺相保护躲过正常运行的不平衡电流I=0.8In=0.8*15=12A 保护跳闸动作值:50%延时:5S5.4堵转保护躲启动电流I=Kk *Isd=1.3*7*15=136.5A执行方式:跳闸最大分断电流: 1000%Ir1动作值:600%延时:0.5S5.5接地保护躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20*I e)=1.2*0.20*15=3.6A执行方式:跳闸动作值:30%起动延时:20S运行延时:0.1S5.6欠压保护退出5.7过压保护退出5.8欠功率保护退出5.9起动加速超时退出5.10过热保护退出5.11外部故障退出5.12相序保护禁止5.13控制器起动参数设置6.#1小汽机备用油泵额定电流In=15A 空气开关型号ST522 25A6.1欠载保护退出6.2过载保护L躲过正常运行的额定电流In=15AI=K*In=1.2*15=18A取K=180冷却时间10min冷热曲线比100%起动允许热容:方式二过载故障复位方式:自动6.3缺相保护躲过正常运行的不平衡电流I=0.8In=0.8*15=12A 保护跳闸动作值:50%延时:5S6.4堵转保护躲启动电流I=Kk *Isd=1.3*7*15=136.5A执行方式:跳闸最大分断电流: 1000%Ir1动作值:600%延时:0.5S6.5接地保护躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20*I e)=1.2*0.20*15=3.6A执行方式:跳闸动作值:30%起动延时:20S运行延时:0.1S6.6欠压保护退出6.7过压保护退出6.8欠功率保护退出6.9起动加速超时退出6.10过热保护退出5.11外部故障退出6.12相序保护禁止6.13控制器起动参数设置7.#1发电机密封油系统主油泵额定电流In=15A 空气开关型号ST522 25A7.1欠载保护退出7.2过载保护L躲过正常运行的额定电流In=15AI=K*In=1.2*15=18A取K=180冷却时间10min冷热曲线比100%起动允许热容:方式二过载故障复位方式:自动7.3缺相保护躲过正常运行的不平衡电流I=0.8In=0.8*15=12A 保护跳闸动作值:50%延时:5S7.4堵转保护躲启动电流I=Kk *Isd=1.3*7*15=136.5A执行方式:跳闸最大分断电流: 1000%Ir1动作值:600%延时:0.5S7.5接地保护躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20*I e)=1.2*0.20*15=3.6A执行方式:跳闸动作值:30%起动延时:20S运行延时:0.1S7.6欠压保护退出7.7过压保护退出7.8欠功率保护退出7.9起动加速超时退出7.10过热保护退出7.11外部故障退出5.12相序保护禁止7.13控制器起动参数设置8.#1小汽机盘车装置额定电流In=8A 空气开关型号ST522 25A 8.1欠载保护退出8.2过载保护L躲过正常运行的额定电流In=8AI=K*In=1.2*8=9.6A取K=135冷却时间10min冷热曲线比100%起动允许热容:方式二过载故障复位方式:自动8.3缺相保护躲过正常运行的不平衡电流I=0.8In=0.8*8=6.4A 保护跳闸动作值:30%延时:5S8.4堵转保护躲启动电流I=Kk *Isd=1.3*7*8=72.8A执行方式:跳闸最大分断电流: 1000%Ir1动作值:300%延时:0.5S8.5接地保护躲过电动机自起动的不平衡电流，额定电流的20% I dz=K k*(0.20*I e)=1.2*0.20*8=1.92A执行方式:跳闸动作值: 30%起动延时:20S运行延时:0.1S8.6欠压保护退出8.7过压保护退出8.8欠功率保护退出8.9起动加速超时退出8.10过热保护退出8.11外部故障退出8.12相序保护。

10KV线路定值计算

3整定计算方案我国的10kV配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成。

特殊线路结构或特殊负荷线路保护，不能满足要求时，可考虑增加其它保护(如：保护Ⅱ段、电压闭锁等)。

下面的讨论，是针对一般保护配置而言的。
