无缝钢管管径对照表
无缝钢管直径标准
无缝钢管直径标准无缝钢管直径表示方法DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm钢管尺寸表示方法及其标准按说，英制1吋=，4''管子应该是×4/8=13mm 。
但我现在用的4''管子内径测量为约16mm。
难道这个寸又变为中国的寸了1寸=，4''=×4/8=16mm 是不是这样理解啊4'=1/2”，管子的内径按理论计算值应该是×4/8=13（mm）。
但是管子的通径是按英制和公制换算的近似值进行规定的。
如：1/8”≈6mm；1/4”≈8mm；3/8”≈10mm；1/2”≈15mm；3/4”≈20mm；1”≈25mm 等。
故此不必深究。
参考资料：国家标准，GB/T 3092-1993,低压流体输送用焊接钢管水管的英制尺寸与公制尺寸如何换算 1 英寸=毫米=8英分把1英寸分成8等分：1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸，相当于通常说的1分管到7分管。
无缝钢管直径标准
无缝钢管直径标准无缝钢管直径表示方法DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm钢管尺寸表示方法及其标准按说，英制1吋=25.4mm，4''管子应该是25.4×4/8=13mm 。
但我现在用的4''管子内径测量为约16mm。
难道这个寸又变为中国的寸了？ 1寸=33.3mm，4''=33.3×4/8=16mm 是不是这样理解啊？4'=1/2”，管子的内径按理论计算值应该是25.4×4/8=13（mm）。
但是管子的通径是按英制和公制换算的近似值进行规定的。
如：1/8”≈6mm； 1/4”≈8mm； 3/8”≈10mm； 1/2”≈15mm； 3/4”≈20mm； 1”≈25mm 等。
故此不必深究。
参考资料：国家标准，GB/T 3092-1993,低压流体输送用焊接钢管水管的英制尺寸与公制尺寸如何换算 1 英寸=25.4毫米 =8英分把1英寸分成8等分：1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸，相当于通常说的1分管到7分管。
钢管公称直径对照表
钢管公称直径对照表管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。
化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。
有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
工程中所用的无缝管，如输送流体用无缝钢管(GB 8163-87)、石油裂化用无缝钢管(GB 9948-88)、化肥设备用高压无缝钢管（GB 6479-86)等，标记方法不用公称直径，而是以外径乘厚度表示。
标准中称此外径与厚度为公称外径与公称厚度。
管径对照表
工程管径对照表（常用）1 英寸=25.4毫米 =8英分
1/2 是四分(4英分) DN15
3/4 是六分(6英分) DN20
2分管 DN8
4分管 DN15
6分管 DN20
1′ DN25
1.2′ DN32
1.5′ DN40
2′ DN50
2.5′ DN65
3′ DN80
4′ DN100
5′ DN125
6′ DN150
8′ DN200
10′ DN250
12′ DN300
GB/T50106-2001
2.4管径
2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：
1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；
2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；
4 塑料管材，管径宜按产品标准的方法表示；
5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e （公称壁厚）表示（GB 5836.1-92）
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）。
无缝钢管规格型号尺寸
无缝钢管规格型号尺寸无缝钢管规格型号尺寸1、10#：外径Φ21.3--Φ426mm，厚度2.11--45mm，长度范围为3--12m。
2、20#：外径Φ21.3--Φ426mm，厚度2.11--45mm，长度范围为4.5--12m。
3、35#：外径Φ21.3--Φ426mm，厚度2.11--45mm，长度范围为3--12m。
4、45#：外径Φ21.3--Φ426mm，厚度2.11--45mm，长度范围为3--12m。
5、16Mn：外径Φ21.3--Φ426mm，厚度2.11--45mm，长度范围为4.5--12m。
6、27SiMn：外径Φ21.3--Φ426mm，厚度2.11--45mm，长度范围为3--12m。
7、Q345B：外径Φ21.3--Φ426mm，厚度2.11--45mm，长度范围为3--12m。
8、37Mn5：外径Φ21.3--Φ426mm，厚度1.65--45mm，长度范围为3--12m。
9、J55：外径Φ21.3--Φ426mm，厚度1.65--45mm，长度范围为3--12m。
10、N80：外径Φ21.3--Φ426mm，厚度1.65--45mm，长度范围为3--12m。
11、L80：外径Φ21.3--Φ426mm，厚度1.65--45mm，长度范围为3--12m。
12、C90：外径Φ21.3--Φ426mm，厚度1.65--45mm，长度范围为3--12m。
13、C95：外径Φ21.3--Φ426mm，厚度1.65--45mm，长度范围为3--12m。
14、T95：外径Φ21.3--Φ426mm，厚度1.65--45mm，长度范围为3--12m。
15、P110：外径Φ21.3--Φ426mm，厚度1.65--45mm，长度范围为3--12m。
总的来说，无缝钢管的外径范围为Φ21.3--Φ426mm，厚度为1.65--45mm，长度范围为3--12m。
我们著名的品种有10#，20#，35#，45#，16Mn，27SiMn，Q345B，37Mn5，J55，N80，L80，C90，C95，T95，P110等。
工程管径(dn钢管)对照表

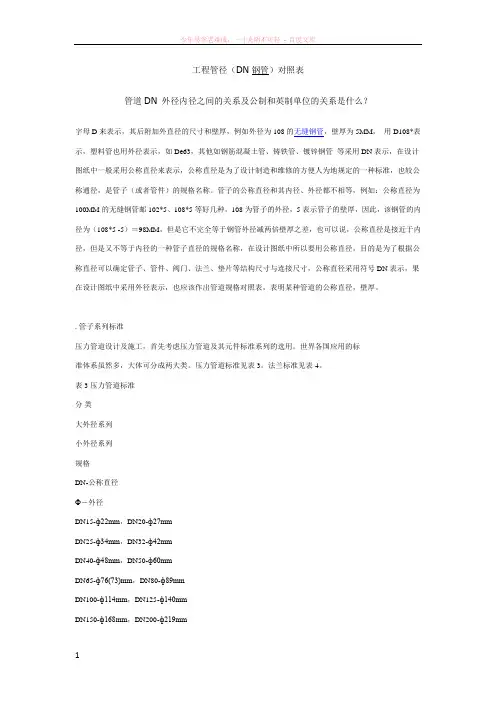

工程管径（DN钢管）对照表管道DN 外径内径之间的关系及公制和英制单位的关系是什么？字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*表示，塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5 -5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
. 管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类。
压力管道标准见表3。
法兰标准见表4。
表3 压力管道标准分类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm。
无缝钢管直径标准
无缝钢管直径标准无缝钢管直径表示方法DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm钢管尺寸表示方法及其标准按说，英制1吋=，4''管子应该是×4/8=13mm 。
但我现在用的4''管子内径测量为约16mm。
难道这个寸又变为中国的寸了 1寸=，4''=×4/8=16mm 是不是这样理解啊4'=1/2”，管子的内径按理论计算值应该是×4/8=13（mm）。
但是管子的通径是按英制和公制换算的近似值进行规定的。
如：1/8”≈6mm； 1/4”≈8mm； 3/8”≈10mm； 1/2”≈15mm； 3/4”≈20mm； 1”≈25mm 等。
故此不必深究。
参考资料：国家标准，GB/T 3092-1993,低压流体输送用焊接钢管水管的英制尺寸与公制尺寸如何换算 1 英寸=毫米 =8英分把1英寸分成8等分：1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸，相当于通常说的1分管到7分管。
管径对照表及代表符号
管径对照表及代表符号1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001管径1.管径应以mm为单位。
2.管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。
无缝钢管直径标准
无缝钢管直径标准无缝钢管直径表示方法DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm钢管尺寸表示方法及其标准按说，英制1吋=25.4mm，4''管子应该是25.4×4/8=13mm 。
但我现在用的4''管子内径测量为约16mm。
难道这个寸又变为中国的寸了？ 1寸=33.3mm，4''=33.3×4/8=16mm 是不是这样理解啊？4'=1/2”，管子的内径按理论计算值应该是25.4×4/8=13（mm）。
但是管子的通径是按英制和公制换算的近似值进行规定的。
如：1/8”≈6mm； 1/4”≈8mm； 3/8”≈10mm； 1/2”≈15mm； 3/4”≈20mm； 1”≈25mm 等。
故此不必深究。
参考资料：国家标准，GB/T 3092-1993,低压流体输送用焊接钢管水管的英制尺寸与公制尺寸如何换算 1 英寸=25.4毫米 =8英分把1英寸分成8等分：1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸，相当于通常说的1分管到7分管。
DN管对照表
公称直径系列对照表该帖被浏览了2575次 | 回复了6次公称直径，指管子和管道附件的名义直径，也叫公称通径，用ＤＮ表示．通常阀门的公称直径就是其实际内径，而钢管的公称直径与其内径＼外径都不相等，而是与内径相似的一个整数．管子和管道附件的公称直径系列如下：公称直径相应管螺纹相应无缝钢管ＤＮinch (外径＊壁厚）（ＭＭ）（ＭＭ）１０３／８１８＊２．５１５１／２２２＊３２０３／４２５＊３２５１３２＊３．５３２１－１／４３８＊３．５４０１－１／２４５＊３．５５０２５７＊３．５７０２－１／２７６＊４８０３８９＊４１００４１０８＊４１２５５１３３＊４．５压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
