汽车冷却系统基本知识介绍
汽车冷却系统工作原理简介
汽车冷却系统工作原理简介
汽车冷却系统是一种重要的机械系统，其工作原理是通过水泵将冷却液从水箱中抽取到发动机内部进行循环，以有效地降低发动机温度并保持其在正常工作范围内。
具体来说，汽车冷却系统的工作原理如下：
1. 水箱和散热器：冷却液首先储存在水箱中。
散热器位于发动机前部，由一系列密排的金属管组成，其目的是通过风扇或车辆行驶时的气流，将冷却液中的热量散发到空气中。
2. 水泵：水泵由发动机驱动，通过带动叶轮的旋转，将冷却液从水箱抽取到发动机内部，然后再将其送入散热器。
3. 发动机内部循环：冷却液从水泵进入发动机内部，沿着发动机各个部件的冷却通道流动，吸取发动机产生的热量。
4. 散热器散热：冷却液在发动机内部循环一段时间后，再次经过散热器。
这时，散热器的金属管中的冷却液通过与外部的冷却空气进行热交换，从而散发掉热量。
5. 冷却液回流：降温后的冷却液重新流回水箱，以重新开始循环。
这样一来，发动机就能保持在适宜的温度范围内，避免过热而造成损坏。
需要注意的是，为了确保冷却系统的正常运行，冷却液需要具备良好的冷却性能和抗腐蚀性能。
因此，在汽车冷却系统中通
常使用的是特殊的冷却液，它具备良好的导热性和抗腐蚀性的特点，以确保系统的正常运行和使用寿命。
这就是汽车冷却系统的工作原理的简要介绍，它是确保发动机正常运行和防止过热的关键系统。
(完整版)汽车冷却系统讲解ppt
在
度，防止过热
气中，降低冷
循
和气缸过冷
却液温度
带
添加 标题
节温器的作用：控制冷却液的流动路径，防止发动机过热
添加 标题
节温器的结构：由感温
添加 标题
工作原理：根据发动机温度变化，自动调节冷却液的流动路 径
添加 标题
节温器的工作过程： 闭，冷却液不经过散 温度升高时，节温器
散热器是汽车冷却系统中的重要部件之一 散热器的主要作用是降低发动机冷却液的温度 散热器通常由散热器芯、散热器盖和散热器支架等组成
清理散热器的重要性：散热器容易积累灰尘和杂物，影响散热效果 热。定期清理散热器可以保持其良好的散热性能，延长发动机的使用
清理方法：定期使用高压气枪或清洗剂清理散热器表面，并检查散 塞。如果需要深度清理，可以拆下散热器进行清洗。
定期检查风扇和水泵的运转情况，确保其正常工作 定期清理散热器，保持散热器的清洁和通风 定期检查冷却液的液位和颜色，确保其正常
冷却液的作用：冷却液的主要作用是带走发动机产生的热量，保持发动机的
冷却液的循环方式：冷却液的循环方式分为大循环和小循环两种。大循 过散热器散热后回到发动机缸体；小循环时，冷却液不经过散热器直接
冷却系统的作
散热器的作用：
风扇的作用：
冷
用：保持发动
将冷却液中的
加快空气流动，
流
机正常工作温
热量散发到空
提高散热效果
01 单 击 添 加 目 录 项 标 题 02 汽 车 冷 却 系 统 概 述 03 汽 车 冷 却 系 统 的 原 理 04 汽 车 冷 却 系 统 的 部 件 05 汽 车 冷 却 系 统 的 维 护 与 保
保持发动机正常工作温度
冷却系统基本知识介绍
冷却系统基本知识介绍冷却系统是一种用于控制温度、保持机械设备或系统正常运行的关键技术。
无论是汽车、工业设备、电子设备还是建筑物，都需要冷却系统来确保其正常运转。
冷却系统的基本原理是通过控制流体的流动和传热来吸收热量，从而将热量从热源中带走。
一个典型的冷却系统由以下几个基本组成部分组成：2.冷却介质：冷却介质是冷却系统中用于吸收和传递热量的物质，一般是液体或气体。
最常用的冷却介质是水，它具有良好的导热性和流动性。
3.冷却装置：冷却装置是冷却系统中实现热量传递和降温的关键组件。
常用的冷却装置包括散热器、冷凝器、冷却塔等。
这些装置通过增大与冷却介质之间的接触面积，提高了热量传递效率。
4.泵和风扇：泵和风扇是冷却系统中用于增加冷却介质流动的设备。
泵通常用于液体冷却系统，通过提供压力将冷却介质送到冷却装置中；而风扇则用于气体冷却系统，通过产生气流来增强冷却介质与冷却装置之间的热交换。
5.控制系统：冷却系统的控制系统用于监测和调节冷却系统中的温度和流速。
常用的控制器包括温度传感器、液位传感器和流量计，通过采集传感器信号，并通过控制执行器如阀门和调速器来实现温度和流速的调节。
冷却系统的工作原理通常可以分为两种方式：空气冷却和液体冷却。
空气冷却是指通过利用外部的空气来直接冷却热源。
这种方式常用于小型设备和电子器件的散热，如计算机和汽车引擎。
空气冷却通常使用风扇和散热器来增大热量传递表面积，并通过空气流动带走热量。
液体冷却是指通过将冷却介质循环流过热源来带走热量。
液体冷却常用于大型机械设备和工业过程中，因为液体冷却具有更大的热量传递能力。
液体冷却系统通常包括散热器和泵，通过将热量从热源传递给冷却介质，并通过泵使冷却介质循环流动，从而提高热量传递效率。
冷却系统的性能主要体现在以下几个方面：1.效率：冷却系统的效率是指在给定的功率投入下，冷却系统能够带走多少热量。
一个高效的冷却系统能够更快速地将热量带走，并保持设备在正常工作温度范围内。

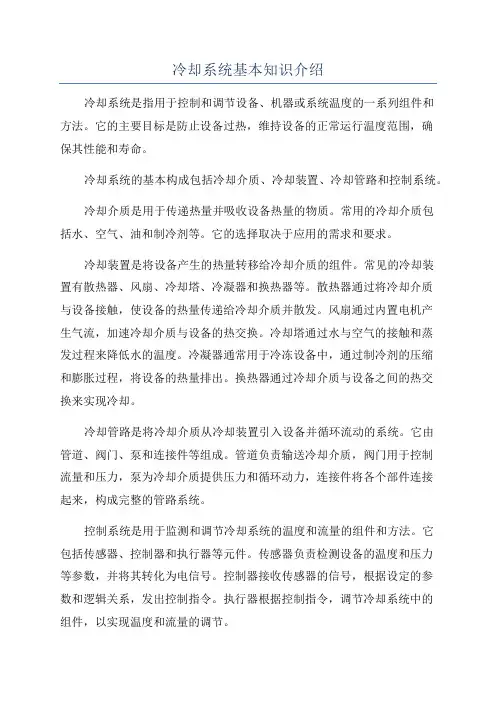

冷却系统基本知识介绍
冷却系统基本知识介绍冷却系统是指用于控制和调节设备、机器或系统温度的一系列组件和方法。
它的主要目标是防止设备过热，维持设备的正常运行温度范围，确保其性能和寿命。
冷却系统的基本构成包括冷却介质、冷却装置、冷却管路和控制系统。
冷却介质是用于传递热量并吸收设备热量的物质。
常用的冷却介质包括水、空气、油和制冷剂等。
它的选择取决于应用的需求和要求。
冷却装置是将设备产生的热量转移给冷却介质的组件。
常见的冷却装置有散热器、风扇、冷却塔、冷凝器和换热器等。
散热器通过将冷却介质与设备接触，使设备的热量传递给冷却介质并散发。
风扇通过内置电机产生气流，加速冷却介质与设备的热交换。
冷却塔通过水与空气的接触和蒸发过程来降低水的温度。
冷凝器通常用于冷冻设备中，通过制冷剂的压缩和膨胀过程，将设备的热量排出。
换热器通过冷却介质与设备之间的热交换来实现冷却。
冷却管路是将冷却介质从冷却装置引入设备并循环流动的系统。
它由管道、阀门、泵和连接件等组成。
管道负责输送冷却介质，阀门用于控制流量和压力，泵为冷却介质提供压力和循环动力，连接件将各个部件连接起来，构成完整的管路系统。
控制系统是用于监测和调节冷却系统的温度和流量的组件和方法。
它包括传感器、控制器和执行器等元件。
传感器负责检测设备的温度和压力等参数，并将其转化为电信号。
控制器接收传感器的信号，根据设定的参数和逻辑关系，发出控制指令。
执行器根据控制指令，调节冷却系统中的组件，以实现温度和流量的调节。
冷却系统的工作原理是通过循环流动的冷却介质，将热量从设备中带走，然后将其传递给冷却装置，最后排出。
在冷却过程中，冷却介质与设备的接触面积越大，传热效率越高。
同时，通过控制系统对温度和流量进行调节，可以保持设备的稳定工作温度范围。
冷却系统的应用非常广泛，包括工业设备、航空航天、汽车制造、计算机硬件和电子设备等领域。
它在工业生产过程中起到关键作用，保证设备的正常运行和生产效率。
冷却系统的设计和选型需要考虑设备的散热功率、工作环境温度、冷却介质的可用性和成本等因素。
汽车系统的简介汽车发动机冷却系统毕业论文
汽车系统的简介第一大章冷却系统一．冷却系统的介绍1.1冷却系统的感化冷却系统的功能是带走发动机运转所产生的热量，对发动机的温度进行的调节，使发动机保持在恰当的温度范围内运转。
冷却系统并不参加发动机的功能运转,但是要获得冷却系统的保障发动机才可以正常工作。
1.2冷却方式现代家用汽车发动机上大大都采用的冷却方式是水冷却。
水冷却方式是将大部分热能通过热传导方式从炽热的发动机零件传给温度较低的冷却液，通过强制循环装置把温度高的冷却液送到散热器里，通过散热器散热进行冷却。
冷却效果好，冷却强度便当调节是水冷却的特点，在发动机正常运转时，水冷却可以保障发动机的温度在正常工作范围之内。
风冷却方式是以空气作为冷却介质，直接对汽缸体和汽缸盖的概况进行冷却。
与水冷却比拟，风冷却强度不容易调节和控制。
因此家用汽车发动机上一般使用水冷却，途安汽车也使用水冷却。
二．途安发动机冷却系统的组成与构成途安汽车冷却系统（如图2-1）一般由散热器、节温器、水泵、水道、风扇、水箱等构成。
让冷却液在整个散热系统中循环是水泵的感化；将带有发动机高温的冷却液进行冷却是散热器的感化；风扇的运转利用环境温度直接吹向散热器，使得散热器内的高温冷却液获得冷却；节温器控制冷却液大小循环的状态；储液罐用来储存冷却液。
2.1水泵2.1.1结构途安汽车发动机的温度调节是由水泵（如图2-2）使冷却液进行强制循环来实现发动机温度的冷却，水泵是由电机皮带带动强制冷却液在整个冷却系统内循环。
它的基本构造由水泵壳体、水泵轴及轴承、水泵叶轮和水封装置等零件构成，水泵是汽车冷却系统最主要的主要组成部分之一。
2.1.2工作原理水泵壳体安装在发动机缸体上，叶轮固定在水泵轴上，途安汽车发动机的水泵轴承是通过电机皮带带动的，叶轮转动是有水泵轴承在运转时带动的，在水泵中的冷却液是由轮旋转轮驱动的，产生必然的离心力,在其离心力的感化下，经叶轮的边缘甩出，然后经出水管被压送到发动机水套内。
汽车冷却系统解析
汽车冷却系统解析汽车冷却系统是保障引擎正常工作的重要组成部分。
它通过有效地控制发动机的温度，确保发动机在持续高负荷工作下保持正常运转。
本文将对汽车冷却系统进行详细解析，以帮助读者更好地理解其原理和工作机制。
一、冷却系统的组成和工作原理汽车冷却系统主要由水泵、散热器、恒温阀、风扇、冷却液以及相关管路等组成。
其工作原理是通过冷却液的循环流动，将热量从发动机传递到外部环境，从而保持发动机的适宜工作温度。
水泵起到循环冷却液的作用。
当发动机运转时，水泵通过连杆与曲轴相连，利用发动机的动力驱动水泵叶轮旋转，并将冷却液从散热器底部引入发动机冷却水道，然后将热水推入散热器。
散热器是冷却系统中最重要的部件之一。
当热水进入散热器后，通过散热器的芯片和铜管，与外部的气流进行热交换。
这样热量就会被带走，冷却液自然降温，再次回到发动机进行循环。
恒温阀的作用是控制冷却液的流量。
当发动机温度较低时，恒温阀关闭，冷却液只能在发动机内部循环。
当发动机温度升高时，恒温阀会打开，允许冷却液流向散热器，从而加速发动机的冷却。
风扇则在低速行驶或待机时提供额外的降温。
当发动机温度过高时，风扇会自动启动，通过风力加速冷却液在散热器中的冷却效果。
冷却液在冷却系统中起到稳定温度和润滑的作用。
它可以在低温下防止冻结，高温下防止汽油的汽化。
同时，冷却液还会在润滑泵中起到润滑的作用，减少发动机内部的摩擦和磨损。
二、冷却系统的常见问题及解决方法1. 冷却液泄漏：这可能是由于密封件老化或损坏、冷却系统部件松动等原因。
解决方法是检查和更换密封件，紧固冷却系统部件。
2. 发动机过热：发动机过热可能是由于冷却液不足、水泵故障、散热器堵塞等原因引起的。
解决方法是检查冷却液是否充足，检修或更换故障部件。
3. 风扇不工作：风扇不工作可能是由于保险丝熔断、电机故障、温度传感器故障等原因。
解决方法是检查保险丝，检修或更换电机和传感器。
4. 水泵失效：水泵失效可能是由于水泵漏水、轴承磨损等原因引起的。
(完整版)汽车冷却系统讲解ppt
冷却系统的分类
按冷却介质分
可以分为水冷和风冷两种类型。水冷 系统利用冷却液作为传热介质，而风 冷系统则利用空气作为传热介质。
按节温器分
可以分为蜡式和石蜡式两种类型。蜡 式节温器利用蜡的热胀冷缩原理控制 冷却液的循环流动，而石蜡式节温器 则利用石蜡的热胀冷缩原理。
02
冷却系统的主要部件
散热器
散热器是冷却系统中的 主要部件之一，负责将 冷却液中的热量散发到 空气中。
水泵的性能取决于其叶轮的设计、泵壳的形状以 及密封件的可靠性。
水泵由叶轮、泵壳和密封件等组成。叶轮负责将 冷却液吸入并推出，泵壳则负责将叶轮产生的压 力传递给冷却液，密封件则保证冷却液不泄漏。
水泵需要定期检查和维护，以确保其正常运转， 并保持良好的散热效果。
节温器
节温器是冷却系统中的控制元件，用 于调节冷却液的温度。
风扇是冷却系统中的重要辅助 部件，用于将空气吹向散热器 ，帮助散发冷却液中的热量。
风扇是冷却系统中的重要辅助 部件，用于将空气吹向散热器 ，帮助散发冷却液中的热量。
风扇是冷却系统中的重要辅助 部件，用于将空气吹向散热器 ，帮助散发冷却液中的热量。
水泵
水泵是冷却系统中的循环动力源，负责将冷却液 在系统中循环流动。
传递到散热器中散发掉。
冷却液由防冻剂、水和其他添 加剂组成，具有防冻、防锈、
防腐等功能。
冷却液的品质和浓度对冷却系 统的性能和寿命有重要影响。
冷却液需要定期更换，以防止 其变质和积累杂质，影响散热
效果和发动机寿命。
03
冷却系统的维护与保养
冷却系统的维护与保养
• 冷却系统是汽车中不可或缺的部分，它的主要功能是保持发动机在适宜的温度范围内工作。冷却系统一旦出现故障，可能 会导致发动机过热，影响发动机的性能和寿命。因此，了解汽车冷却系统的结构和原理，以及如何维护和保养冷却系统， 对于车主来说是非常重要的。
(完整版)汽车冷却系统讲解ppt
水泵
水泵是汽车冷却系统中的另一个重要部件，它的主要作用是循环冷却液。水泵通 常安装在发动机附近，由发动机曲轴通过皮带驱动。
水泵的主要组成部分包括叶轮、泵壳和密封件。叶轮的作用是吸入和排出冷却液 ，泵壳则将叶轮封闭起来，以形成冷却液的循环路径，而密封件则保证水泵的密 封性。
风扇
风扇是汽车冷却系统中的辅助散热部 件，主要用于增强散热器的散热效果 。风扇一般安装在散热器的后面，通 过风扇皮带或电子风扇驱动。
风扇的叶片通常由塑料或铝制成，其 形状和尺寸根据散热器的设计和车辆 的具体需求而定。风扇的作用是将空 气吹向散热器，以帮助散发冷却液中 的热量。
冷却液
冷却液是汽车冷却系统中的工作介质，它负责将发动机产生的热量传递到散热器，然后散发到空气中。冷却液通常由水和防 冻剂组成，具有较低的凝固点和沸点。
ቤተ መጻሕፍቲ ባይዱ
节温器故障或水泵故障
总结词
节温器故障或水泵故障可能导致冷却系统无法正常工作，影响发动机散热效果。
详细描述
节温器故障或水泵故障可能是由于节温器卡滞、水泵轴承磨损、水泵密封圈损坏等原因造成的。修复 时需要检查节温器和水泵是否正常工作，并采取相应措施进行修复或更换。
THANKS
感谢观看
冷却液通过与发动机的接触，吸收发 动机产生的热量，并通过流动将热量 传递给散热器，最终散发到空气中。
冷却系统的控制逻辑
温度传感器
汽车冷却系统通常配备温 度传感器，用于监测发动 机水温。
节温器
节温器根据水温变化调节 冷却液的循环路径，实现 发动机的恒温控制。
散热风扇
汽车冷却系统基本知识介绍
汽车冷却系统基本知识介绍汽车冷却系统是一个非常重要的系统，旨在防止发动机过热，保持发动机在适宜的工作温度范围内运行。
这个系统由多个组件组成，它们相互协作以确保冷却液冷却发动机并将热量排除。
下面我将详细介绍汽车冷却系统的基本知识。
1.发动机冷却液（冷却剂）：冷却液是冷却系统中的重要组成部分，它流经发动机并负责吸收热量。
常见的冷却剂是混合了防冻剂和水的液体，该混合物具有较高的沸点和抗冻性。
2.水泵：水泵是冷却系统中的关键组件，负责将冷却液循环到发动机和散热器。
水泵通常由发动机驱动，它会通过叶片将冷却液从发动机吸出并送往散热器。
3.散热器：散热器是冷却系统中的另一个重要组成部分，它通过将冷却液流经许多狭窄的金属管道以散发热量来冷却冷却液。
同时，散热器还通过风扇将空气吹过管道，以进一步加快热量散发。
4.导流罩和风扇：导流罩和风扇负责引导空气流向散热器，并提供足够的冷却空气流动。
风扇通常由发动机驱动，并可以根据冷却系统的需要进行自动或手动控制。
5.温度传感器和控制模块：温度传感器和控制模块监测和控制发动机的温度。
温度传感器测量发动机冷却液的温度，并将这些信息发送到控制模块，控制模块根据温度调整风扇的运行速度和其他参数，以确保发动机保持在适宜的工作温度范围内。
6.节温器：节温器是位于发动机和散热器之间的一个阀门，它负责在冷启动时，以及当发动机温度超过一定阈值时阻止冷却液流向散热器。
这样可以快速达到适宜的工作温度并提高燃油经济性。
7.冷却液扩容箱：冷却液扩容箱位于冷却系统中，用于容纳冷却液的溢出和膨胀。
当冷却液热胀冷缩时，它可以自由地在冷却系统和扩容箱之间流动。
8.热交换器和辅助冷却系统：一些车辆还装备有热交换器和辅助冷却系统，这些系统负责为座椅加热、风扇加热器或其他车辆系统提供冷却或加热。
冷却系统能够确保发动机在正常的温度范围内运行，保护发动机免受过热损坏的风险，并提高发动机的效率和寿命。
因此，定期检查和保养冷却系统非常重要。
汽车冷却系统
汽车冷却系统汽车冷却系统是现代汽车引擎的重要组成部分，它的作用是通过散热，将引擎运转过程中产生的过多热量带走，从而确保引擎的正常运行温度。
本文将对汽车冷却系统的原理、主要组成部分以及维护保养等方面进行探讨。
一、冷却系统的原理汽车引擎在工作过程中会产生大量的热量，如果不及时散去，将会导致引擎过热，严重时甚至会引起引擎损坏。
因此，冷却系统的功能就是将热量带走，保持引擎的工作温度在适宜范围内。
冷却系统的主要原理是通过循环往复，将冷却剂（通常为水和防冻液的混合物）带到引擎周围，通过冷却器散热，然后再回到水泵继续循环，形成一个闭合的循环系统。
这样，引擎的热量就会被冷却剂吸收，并通过冷却器散发到外界空气中。
二、冷却系统的主要组成部分1. 水泵：水泵是冷却系统的核心部件，它通过半轴与引擎相连，利用带动的转子将冷却剂从水箱吸入，并通过循环系统将冷却剂推送至冷却器。
2. 冷却器：冷却器通常位于车辆前部，由众多的散热片组成。
冷却剂从进口管进入冷却器，经过散热片的流动，热量被带走，然后通过出口管排出。
3. 水箱：水箱是储存冷却剂的容器，通常位于车辆前端。
它具有一定的容量，并且有进水口和放水口，用于添加和更换冷却液。
4. 散热风扇：当车辆行驶过程中，特别是在高温天气或慢速行驶时，散热风扇会自动启动，增加冷却系统的散热效果。
三、冷却系统的维护保养为了保证汽车冷却系统的正常运行，我们需要定期进行维护保养。
1. 清洗冷却系统：长时间使用后，冷却系统内会积累一定的杂质和沉淀物。
定期清洗可以确保冷却系统的顺畅运行。
2. 更换冷却液：冷却液会随着时间的推移而失去冷却性能，因此需要定期更换。
一般建议每两年或行驶一定里程数后更换冷却液。
3. 检查水泵：水泵是冷却系统的核心部件，如果发现泄露或异常声响，应立即检查和更换。
4. 检查冷却风扇：定期检查冷却风扇的工作状态，确保其正常运转。
5. 检查冷却系统的压力：冷却系统的压力应处于正常范围内，如果发现异常，应及时进行检查和修理。
汽车发动机冷却系统的组成及其作用是什么呢
汽车发动机冷却系统的组成及其作用是什么呢汽车发动机冷却系统是一个重要的部件，它的作用是确保发动机在运行过程中保持在适当的温度范围内。
发动机工作时会产生巨大的热量，如果不及时有效地将这些热量排除，会导致发动机过热并可能引发严重的损坏。
下面将详细介绍汽车发动机冷却系统的组成及其作用。
1.发动机冷却液（冷却剂）：发动机冷却液是发动机冷却系统中的介质，通常为混合着水、防冻剂和缓蚀剂的液体。
冷却液在发动机内部循环往复，吸收热量并通过冷却系统散热。
2.水泵：水泵是发动机冷却系统的核心组件，它负责循环冷却液。
水泵通常由一个离心泵组成，它通过皮带驱动，将冷却液从冷却液箱中抽取并推送到发动机各个部位。
3.散热器：散热器是冷却系统中的主要散热装置，它一般位于发动机前部，在开车时通过进入散热器的冷却液接触到环境空气来散热。
散热器由许多细小的管道组成，其中热冷却液流过，而环境空气则从散热器前面的金属鳍片中穿过，带走热量。
4.电动风扇：大部分汽车冷却系统配备了电动风扇，主要用于在慢速行驶或停车的时候增加散热器的散热效果。
当发动机温度超过一定阈值时，电动风扇会自动启动进行散热。
有些汽车也会配备粘性风扇，通过粘度随温度变化以切换风扇的转速。
5.温度传感器：发动机冷却系统还包括温度传感器，它的作用是检测发动机的温度情况。
根据传感器的反馈，车辆的电脑控制系统可以决定何时启动风扇、调节水泵的转速以及根据需要增加或减少冷却液的流动。
6.气泵：一些汽车引入了气泵，用于在冷启动时通过引入冷空气来帮助快速降低发动机温度。
7.节温器：发动机冷却系统中的节温器位于进入发动机的冷却液路径上，它的作用是控制发动机工作温度。
节温器通常处于关闭状态，当发动机达到一定温度时，节温器打开，允许冷却液循环，以保持发动机在最佳工作温度范围内。
8.冷却液箱：是储存冷却液的容器，通常位于发动机舱内。
冷却液箱是一个封闭的系统，通过管路与发动机冷却系统连接，并提供必要的冷却液供给。
(完整版)汽车冷却系统讲解ppt
发动机产生热量，冷却液吸收并带走 热量，经过散热器散发到空气中，再 由风扇加速散热，使发动机保持在适 宜的温度范围内。
冷却系统的分类与比较
分类
根据冷却介质的不同，可分为水冷式和风冷式两种。
比较
水冷式冷却系统具有较好的散热效果，适用于大多数汽车；风冷式冷却系统结 构简单，适用于小型车辆和特定用途的车辆。
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
(完整版)汽车冷却系 统讲解
汇报人：可编辑
2023-12-27
目录
CONTENTS
• 汽车冷却系统概述 • 冷却系统的主要部件 • 冷却系统的维护与保养 • 冷却系统的故障诊断与排除 • 冷却系统的发展趋势与未来展望
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
01
汽车冷却系统概述
冷却系统的定义与功能
冷却系统的定义
汽车冷却系统是用来控制和调节 发动机温度的汽车子系统。
冷却系统的功能
确保发动机在适宜的温度范围内 工作，防止发动机过热或过冷， 从而提高发动机效率和延长使用 寿命。
冷却系统的组成与工作原理
组成
包括冷却液、散热器、水泵、风扇、 节温器等部件。
DATE
ANALYSIS
SUMMAR Y
03
冷却系统的维护与保养
冷却系统的维护与保养
• 冷却系统是汽车的重要组成部分，它负责将发动机产生的热量 带走并散发到空气中，以保持发动机的正常运转温度。一个良 好的冷却系统可以延长发动机的使用寿命，提高汽车的燃油经 济性和动力性。
REPORT
CATALOG
介绍汽车冷却系统知识-新干线汽车保养篇
一、冷却系统冷却系统根据冷却介质的不同可分为水冷系统和风冷系统两种。
由于水冷系统工作可靠，冷却效果好，所以大多数汽车都采用强制循环式水冷系统。
水冷系统ー般由散热器、风扇、水泵、节温器、膨胀水箱、水套及连接水管等组成，冷却系统对发动机机件进行冷却，使发动机在适宜的温度下正常运行。
所以广州新干线提醒各位车主，要重视对冷却系统的保养，定期做好汽车保养检查，安全行车。
二、水冷系统还分为大循环和小循环两种循环方式。
(1)散热器。
敢热器主要由上贮水室、下贮水室和散热器芯管等部分组成。
散热器的构造形式主要有管片式和管带式两种，捷达轿车发动机散热器采用管带式结构，波纹状的散热带与冷却芯管相间排列。
工作原理：在散热带上开有形似百叶窗的孔，.以破坏空气流在散热器表面上的附面层，提高散热能力。
这种散热器芯管与管片式芯管相比，其散热能力较高，制造工艺简单，质蜇轻。
上贮水室顶部设有一开口，平时用散热器盖盖住。
在上、下贮水室上分别装有进水软管和出水软管。
它们分别与发动机气缸盖上的出水管和水泵的进水管相连。
由发动机气缸盖上出水管流出的温度较高的热水经过进水软管进人上贮水室，再由上贮水室向下流动，通过散热器芯管时被与汽车行驶方向相反的空气流将水流中的热量带走，得到冷却后流人下贮水室，由出水软管流出后被吸人水泵。
为防止冷却液在汽车颠簸时从散热器顶部的孔口溅出和散失，散热器孔口应密封。
但随着冷却液温度的上升，冷却系内水蒸气必然增多，使冷却系中压力过大，这样有导致散热器破裂的可能，因此，必须在散热器盖上设置排出水蒸气的通道（即加压阀）和溢流管。
当冷却液温度过髙时，散热器内从加压阀排出的水蒸气经溢流管引向膨胀罐；当发动机的温度下降，散热器内的压力减小时，出现的负压有将芯管吸扁的可能，这时原经溢流管引至膨胀罐内的冷却液应能知时返回散热器，为此，散热器盖上还设有一负压阀，以使膨胀罐内的冷却液在散热器内压力降低时及时返回到散热器内（膨胀罐与大气相通，负压阀在散热器内负压作用下打开，膨胀罐内冷却液便被吸人散热器)。
汽车-冷却系统(1)
叶轮的前端为水封装置，它包括：带有两凸缘的夹布胶木密封垫圈卡于水泵 外壳的两槽内，以防止转动。弹簧通过水封环将水封皮碗的一端压在水封座圈 上，而另一端压向夹布胶木密封垫圈上；为了防止水泵内腔的水沿水泵轴向前 渗漏，夹布胶木密封垫圈又压在水泵叶轮毂的端面上。当有少量的水滴由水封 处渗出时，为避免破坏轴承的润滑，渗漏的水滴可从泄水孔泄出。
汽车-冷却系统(1)
第6章 冷却系统 6.1概述 6.1.2冷却系统循环水路
为了保证发动机在不同负荷、转速和气候条件下保持正常的工作温度，冷却液的循 环路线是不同的。桑塔纳2000GSi轿车AJR发动机冷却系统布置图如图6-3所示，冷却 液轴向进入水泵后，经水泵叶轮径向直接流进发动机机体水套，吸收机体热量。此后， 冷却液分两路循环，一路为大循环，一路为小循环。当冷却液温度高时，冷却液进行大 循环，即冷却液流经散热器冷却后，进入装在机体水泵进口处的节温器，此时节温器主 阀门打开，副阀门关闭，冷却液流向水泵进水口，以求迅速降低冷却液温度，增强冷却 效果；当冷却液温度较低时，冷却液进行小循环，此时节温器主阀门关闭，副阀门打开， 冷却液直接进入节温器后的水泵进水口，不经散热器冷却，以使发动机冷却液温度迅速 升高到正常工作温度。桑塔纳2000GSi轿车AJR发动机冷却液温度低于85℃时，进行 小循环；当冷却液温度高于85℃时，部分冷却液进行大循环；当冷却液温度达到 105℃时，全部冷却液参加大循环。
汽车-冷却.1.2冷却系统循环水路
本田飞度冷却系统采用双模冷却系统如图6-6所示，发动机暖机的时间比 传统模式还要短。区别在于：进行小循环时，传统模式循环水路为缸盖→水 泵→缸体→缸盖，双模冷却系统循环水路为缸盖→水泵→缸盖。
《汽车发动机》第四章冷却系统
01
发动机比散热器温度高很多
02
发动机与散热器温度一致
03
冷却水泵或节温器故障
04
冷却系有渗漏故障
05
冷却系统的功用是什么？画框图说明常见水冷却系统循环线路。 试分析发动机工作温度过高的原因，说明诊断方法。
01
下周四交
02
作 业
1
充电，熄火发动机，用手触试发动机和散热器温度
2
发动机比散热器温度高很多
3
发动机与散热器温度一致
4
冷却水泵或节温器故障
5
冷却系有渗漏故障
充电，熄火发动机，用手触试发动机和散热器温度
发动机工作温度过低
二、常见故障诊断
行驶中，水温表长时间指示在正常工作温度以下。 通常是自然因素或冷却强度调节装置失效所致。 环境温度低时，检查百叶窗是否关闭、是否有保温措施。 检查风扇控制装置，如风扇离合器或风扇电动及其电路。 检查节温器。 水温表指示温度低，但无其他异常现象，应检查水温表和传感器。
基本组成 1-上贮水室 2-进水管 3-散热器 4-散热器盖 5-下贮水室 6-出水管
散热器的构造—散热器芯
散热片：增大散热面积。
位置：与上、下水箱焊接在一起。
芯管：将冷却水分成细流。
散热器的构造—散热器盖
a）空气阀打开 b）蒸汽阀打开 1-通气管 2-蒸汽阀 3-空气阀 4-散热器盖
蜡式节温器工作原理
节温器短片
节温器的检查
检查主阀门开启时的温度。
四、风扇
a）叶尖弯曲式风扇 b）尖窄根宽式风扇 c）塑料整体式风扇 1-叶片 2-连接板
功用：提高流经散热器的空气流量和流速。 位置：散热器与发动机之间。 类型：螺旋浆式 。
汽车发动机冷却系统原理
汽车发动机冷却系统原理汽车发动机冷却系统是保障发动机正常运行的重要部件。
它通过循环冷却剂来控制发动机温度，避免过热，同时保证发动机在适宜的工作温度范围内正常工作。
本文将从发动机冷却系统的原理、组成和工作过程三个方面来介绍。
一、发动机冷却系统的原理发动机冷却系统的原理可以归纳为一个热交换过程。
发动机在燃烧工作时产生大量的热能，如果不及时散发，将导致发动机温度过高，严重影响发动机的工作效率和寿命。
冷却系统通过冷却剂来吸收发动机的热能，并将其传递到散热器中进行散热，保持发动机的温度在正常工作范围内。
二、发动机冷却系统的组成1. 水泵：水泵负责循环冷却剂，利用传动装置与发动机曲轴相连，通过转动来产生压力，推动冷却剂流动。
2. 散热器：散热器是冷却系统中的关键组件，通常由数列平行的散热管和散热片组成，通过散热片与外界空气接触来散发热能。
3. 冷却液箱：冷却液箱是用来储存冷却剂的容器，同时具备排气、补充冷却剂和保持系统压力稳定的功能。
4. 热风机：热风机通常被称为风扇，它能改变外部空气流动的方向和速度，提供散热器所需的冷却风。
5. 热交换器：热交换器可以根据外界温度的高低来自动调整冷却剂的流向，以提供最佳的冷却效果。
三、发动机冷却系统的工作过程1. 发动机启动后，水泵开始工作，将冷却液泵入发动机内部，形成循环。
冷却剂吸收发动机的热能，将发动机温度降低。
2. 冷却液流经发动机内部的冷却水道，吸收发动机产生的热量，并将热能传递到冷却液中。
3. 冷却液通过水泵的推动，进入散热器。
在散热器中，冷却液与外界空气进行热交换，散发多余的热量，使冷却液温度降低。
4. 冷却液经过热交换后，重新进入发动机，参与循环，保持发动机温度稳定在适宜的工作范围内。
5. 如果发动机温度过高，冷却液箱内的压力会增高，热风机将自动启动，提供足够的冷却风，并通过热交换器调整冷却液的流向，以加强冷却效果。
总结起来，汽车发动机冷却系统通过循环冷却剂来控制发动机温度，保持在正常工作范围内，避免过热。
了解汽车发动机的冷却系统
了解汽车发动机的冷却系统汽车发动机的冷却系统是确保引擎正常工作的关键组成部分。
本文将介绍汽车冷却系统的工作原理、组成部分以及维护保养的注意事项。
一、冷却系统的工作原理汽车发动机在运转时会产生大量的热量，如果不及时散发，将导致发动机过热，甚至引发故障。
冷却系统的作用就是通过循环冷却剂来吸收和散发发动机的热量，保持发动机的适宜温度。
冷却系统的工作原理可以简要概括为以下几个步骤：1.水泵将冷却液从水箱中抽出，并通过水管输送至发动机。
2.冷却液在发动机内流经冷却衣片、水套以及发动机缸体，吸收发动机产生的热量。
3.经过吸热后的冷却液再次流回水箱。
4.冷却液在水箱中通过散热器进行散热，热量通过辐条和风扇散发至外界环境。
5.循环往复，使发动机保持在适宜的工作温度。
二、冷却系统的组成部分1.水箱：存放冷却液，通常位于发动机前部，与散热器相连。
2.散热器：通过辐条和风扇散发冷却液中的热量，降低冷却液的温度。
3.水泵：负责将冷却液从水箱抽出，并维持冷却液的循环流动。
4.发动机缸体：冷却液会流经发动机缸体，吸收发动机产生的热量。
5.水套和冷却衣片：位于发动机缸体之间，通过与冷却液接触吸收发动机的热量。
6.风扇：通过吸入外界空气，增加空气流动，提高散热效果。
三、冷却系统的维护保养为了确保冷却系统的正常工作以及发动机的安全运行，以下是一些维护保养的重要事项：1.定期检查冷却液的冷却效果，确保冷却液的浓度和冷却系统的密封性良好。
2.检查冷却系统中的胶皮套管和水管，防止老化、开裂或泄漏。
3.注意定期更换水泵，以免水泵失效影响冷却系统的正常循环。
4.保持散热器清洁，定期清除散热器表面的杂物和脏污，确保散热效果。
5.定期更换发动机冷却液，以防止冷却液中的腐蚀物对发动机和冷却系统产生损害。
6.在长途行车前检查冷却系统的正常工作，如发现异常及时进行维修或更换。
综上所述，了解汽车发动机的冷却系统对于保障汽车发动机的正常运行至关重要。
通过掌握冷却系统的工作原理、组成部分以及维护保养的注意事项，我们可以更好地对汽车冷却系统进行管理和维护，确保发动机的安全可靠运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Page 5
系统 / SYSTEM 内 容 CONTENT
Page 6
暖风机
暖风机出水管，此 管管路连接暖风机 出水口和金属管总 成上的一个分支口
暖风进机水管，此管 连接节温器的出水口 和暖风机的进水口
节温器
三通管路，管路的金属管 总成上的一个分支管口， 另外的两头分别连接发动 机机油泵冷却的出水口和 节流阀体预热出水口
冷却系统基础知识
Page 1
系统 / SYSTEM 内 容 CONTENT
一.冷却系统的功用
发动机工作期间，最高温度可达2500℃，即使在怠速或中等转速下， 燃烧室的平均温度也在1000 ℃以上。如不冷却，发动机会过热，工作过 程恶化，零件强度降低，机油变质，磨损加剧，动力性、经济性、可靠性 及耐久性全面下降。如果冷却过渡，发动机长时间在低温下工作，会使散 热损失及磨擦损失增加，零件磨损加剧，排放恶化，发动机工作粗暴，功 率下降及燃油消耗率增加。 冷却系统的功用是使发动机在所有工况下都保持在适当的温度范围内 ，既要防止过热，又要防止冬季过冷。在冷发动机起动后，冷却系统还要 保证发动机迅速升温，尽快达到正常的工作温度。
发动机
水 泵
手动变速箱
机油泵
膨 胀 箱
三通管路，管路的一头连接 节温器上的一个出水口，另 外的两头分别连接发动机机 油泵冷却的进水口和节流阀 体预热进水口
发动机除气管路， 此管路连接节温器 座上发动机排气细 管和膨胀箱上端的 一个出气口 冷却液通过此管由 发动机节温器出水 口流入散热器上水 室进水口
Page 18
系统 / SYSTEM 内 容 CONTENT
2、原理： 节温器常见形式为蜡式单阀门节温器。 冷却液温度较低时，石腊呈固态，弹簧将阀门压在阀门座上，阀门关闭，冷却液由出水管的旁通管沿 冷却液软管进入进气管水套、空调散热器(空调系统暖风开关打开时)、后沿冷却液软管流回水泵而不流经 散热器，即进行小循环，此时冷却系的冷却强度较小。 当冷却液温度高于设定值时，石腊受热熔化变为液态，其体积膨胀，迫使橡胶套收缩。反推杆上端固 定在支架上而不能上移，橡胶套便推动外壳克服弹簧的弹力向下移动，使阀门打开，大部分冷却液由出水 管沿冷却液软管流入散热器、后流回水泵，即进行大循环，小部分冷却液进行小循环。此时，冷却系的冷 却强度较大。
水泵
Page 3
系统 / SYSTEM 内 容 CONTENT
1、护罩 2、电动风扇 3、V带 4、散热器 5、从动风扇 6、水泵带轮 7、水泵组件 8、气缸体水道 9、气缸盖水道 10、热敏开关 11、进气歧管出水 管 12、膨胀箱管 13.冷却液膨胀箱 14、排汽管 15、冷却液下橡胶软管16、 冷却液上橡胶软管17、电动风扇 双速热敏开关 18、膨胀箱盖
Page 13
系统 / SYSTEM 内 容 CONTENT
散热器设计要点： 在整车空间布置允许的条件下，尽量增大散热器的迎风面积，减薄芯 子厚度。这样可充分利用风扇和车的迎面风，提高散热器的散热效率。一 般轿车芯厚不超过二排水管。 轿车多采用散热器横流水结构，因为轿车车身较低，空间尺寸紧张。 横流水结构散热器能充分地利用轿车的有限空间最大限度地增加散热器的 迎风面积。 散热器的散热量：Q=ksΔt Q—散热器的散热量 K—散热器的散热系数，S—散热器的散热面积m2 Δt—液气温差。 K是代表散热效率的重要指标，与下列因素有关：a）冷却管内冷却液流速： 这主要取决于发动机水泵循环流量和冷却管断面与其数量之积。据试验结 果，冷却液流速由0.2m/s提高到0.8m/s，散热器效率有较大提高，但超过 0.8m/s后，效果不大。b）散热器材料和管片厚度 。c）制造质量：冷却管 和散热带之间的贴合性和焊接质量。其优劣会影响散热效率20%~40%。d ）通过散热器芯部的空气流量或风速：评价散热器的散热性能时，必须在 同等风量的前提下进行。通过散热器的风速在额定工况下应不小于 8~10m/s，以充分发挥散热器的散热能力。
Page 19
系统 / SYSTEM 内 容 CONTENT
3、布置： 一般水冷系的冷却水都是由机体流进，从气缸盖流出。大多数节温器布 置在气缸盖出水管路中，如前所述。这种布置方式的优点是结构简单，容 易排除水冷系中的气泡。其缺点是节温器在工作时会产生振荡现象。例如 ，在冬季起动发动机时，由于冷却水温度低，节温器关闭。冷却水在进行 小循环时，温度很快升高，节温器开启。与此同时，散热器内的低温冷却 水流入机体，使冷却水又冷了下来，节温器重新关闭，等到冷却水再度升 高，节温器又再次打开，直到全部冷却水的温度稳定之后，节温器才趋于 稳定不再反复开闭。这种现象称为节温器的振荡现象。当出现这种现象时 ，将增加汽车的燃油消耗量。
四，冷却液
冷却液是水与防冻剂的混合物，而不全是水
纯净水在0度时结冰，如果发动机冷却系统中的水结冰，将使冷却水 终止循环而引起发动机过热，而且水结冰时体积膨胀，可能将机体、汽缸 盖和散热器胀裂。所以，冷却液中添加了适量的乙二醇，以降低冷却水的 冰点，同时加入乙二醇还可以提高冷却液的沸点。在一定工作压力之下， 轿车冷却液的允许工作温度可达摄氏120度，超过了水的沸点且不容易蒸 发 。如：50%的水与50%的乙二醇混合而成的冷却液冰点为-35.5℃，沸点 是103 ℃。 此外，防冻剂中通常还含有防锈剂和泡沫抑制剂。防锈剂可延缓或阻 止发动机水套壁及散热器的腐蚀。 同时冷却液中的空气在水泵叶轮的搅动下会产生很多泡沫，这些泡沫 将防碍水套壁的散热，泡沫抑制剂能有效地抑制泡沫的产生。但是，在使 用的过程中 防锈剂和泡沫抑制剂会逐渐的消耗，因此要定期更换冷却液。 在防冻剂中一般还要加入着色剂，使冷却液呈蓝绿色或黄色以便识 别。
Page 16
系统 / SYSTEM 内 容 CONTENT
七.膨胀箱
膨胀箱由塑料制造并用软管与散热器、发动机水管相连接。 膨胀箱又可以称为补偿水桶，当发动机工作时，冷却液受热膨胀，冷却系统内压力增加，这样散热器 以及发动机机体水套内多余体积的冷却液就会流到膨胀箱储备起来，当发动机停止工作，冷却液温度降低， 冷却系统压力减小，冷却液就会回流到散热器和发动机，总之，保证整个冷却系统总是为冷却液所充满。
Page 17
系统 / SYSTEM 内 容 CONTENT
八.节温器
1、功用： 节温器是控制冷却液流动路径的阀门。当发动机冷起动时，冷却液 的温度较低，这时节温器将冷却液流向散热器的通道关闭，使冷却液经水 泵入口直接流入机体或气缸盖水套，以便使冷却液能够迅速升温。如果不 装节温器，让温度较低的冷却液经过散热器冷却后返回发动机，则冷却液 的温度长时间不能升高，发动机将长时间在低温下动转。同时，车厢内的 暖风系统以及用冷却液加热的进气管等预热系统都在长时间内不能发挥作 用。
Page 10
系统 / SYSTEM 内 容 CONTENT
Page 11
系统 / SYSTEM 内 容 CONTENT
Page 12
系统 / SYSTEM 内 容 CONTENT
散热器芯有多种结构形式。有管片式，管带式，板式散热器芯等。 管片式及管带式散热器芯有单列，双列及三列散热管之分。实践证明， 双列散热器管散热器能在有限空间内获得最好的散热效果。 传统的散热器芯由黄铜制造，但近年来更多的是用铝制造，进出水室由 复合塑料制造，使散热器重量大为减轻。
Page 8
系统 / SYSTEM 内 容 CONTENT
五.散热器
发动机水冷系统中的散热器有进水室、出水室以及散热器 芯等三部分组成。
上 水 室
散 热 器 芯
下水室
Page 9
系统 / SYSTEM 内 容 CONTENT
按照散热器中冷却液流动的方向可将散热器分为纵流式和横流式两种。采用横流式散热器，可以使发 动机罩的外廓较低，有利于改善车身前端的空气动力性。
Page 2
系统 / SYSTEM 内 容 CONTENT
二.冷却系统的组成：
膨胀箱
发动机有水冷和风冷之分，现代轿车上用的比较多的都是水冷，现在介绍一下水冷系统。汽车发动机 的水冷系统均为强制循环水冷系统，即利用水泵提高冷却系统的压力，强制冷却液在发动机中循环流动。
水 箱
风 扇
节温 器
发动机水室
暖 风 机
膨胀箱有两个刻度线，上面分别标有MIN和MAX刻度线，也就是最小刻度和最大刻度线，通常膨胀箱 内的液面应位于两个刻度线之间，若低于最小刻度线时应及时向膨胀箱内补充冷却液。 膨胀水箱式冷却系统的优点：1）使冷却系统变成了一个永久性的封闭系统，避免了空气不断侵入减小 了对冷却系统内部的氧化腐蚀；2）减少了冷却液的溢失和损耗，保持冷却系统内水位稳定；3）能使冷却 系统中的水气分离（在发动机和散热器的最高点处都有出气口），压力稳定，从而增大了水泵的泵水量， 减小了水泵及水套内部的气穴腐蚀。
Page 14
系统 / SYSTEM 内 容 CONTENT
六.冷却风扇
冷却风扇置于散热器的后面，风扇的功用是当风扇旋转时吸进空气使其通过散热器，以增强散热器的散 热能力，加速冷却液的冷却。 风扇的扇风量主要与风扇直径，转速、叶片形状、叶片安装角以及叶片数有关，叶片的断面形状有圆弧 形和翼形两种，前者由薄钢板冲压而成，后者是用塑料或铝合金铸成。目前轿车上广泛使用的是翼形风扇， 效率高、消耗功率小。 风扇按照驱动形式分为：机械式和电动两种，目前轿车上大多采用电动风扇。电动 风扇由风扇电动机驱动并由蓄电池供电，所以风扇转速与发动机转速无关。 电动风扇是由电动机来驱动风扇，电动机的起动与停止是受水温控制。电动风扇具有启动温度与设定的 水温一致，布置位置灵活，不受发动机转速影响，汽车在低怠速时冷却效果好等优点，冷车启动时水温上 升较快。但也受到发电机功率等因素影响，因此风扇的风量受到限制，一般多用于发动机横置的轿车上。
Page 15
系统 / SYSTEM 内 容 CONTENT
电动风扇有以下两种形式： 1. 风扇转速由温控热敏电阻开关控制，当冷却液温度升到92-97度时，热敏开 关接通风扇电动机的1档，这时风扇转速为2300r/min；当冷却液温度升到 99-105度时，热敏开关接通风扇电动机的2档，这时风扇转速为2800r/min； 当冷却液温度降到84-91度时，热敏开关切断电源，风扇停转。 2. 电动风扇由ECU控制，冷却液温度传感器向ECU传输与冷却液温度相关的 信号。当冷却液温度达到规定值时，ECU使风扇继电器搭铁，继电器触点 闭合并向风扇电动机供电，风扇进入工作。 注意：1）电动风扇一般装在护风罩上，其间隙为：3~6mm， 风扇叶片与散 热器芯子的距离为10~15 mm，如大于15 mm，则风扇的实际利用率会很快 减低；2）80%的情况下，风扇是不工作的 。3）在高温情况下：风扇在发 动机熄火后会空转10min，以保护发动机及周围附件。
