F2000X升级型流量积算仪说明书
智能流量积算仪使用手册
智能流量积算仪使用手册该流量积算仪采用高性能处理器，标准方程计算，解决了传统积算仪补偿算法不精确的问题。
并采用高集成高性能器件，解决测量漂移问题，实现了宽温度范围，高精度采集。
该产品设计采用LCD全中文汉字显示，键盘操作直观简便更具人性化。
此流量积算仪表可与涡街流量计、节流装置、腰轮流量计、电磁流量计、椭圆齿轮流量计等各种流量计配套。
信号输入输出具有防雷击保护使得设备更安全，可适用于各种测量现场。
并且可附带无线GPRS无线远传功能。
一、主要性能和指标1.1可接各种类型传感器。
（1）流量传感器可接入标准节流装置、电磁流量计，信号0-10mA或4-20mA 可选。
也可接入频率输出涡街传感器，频率从1Hz-5000Hz （V低≤1V，V 高≥3V）。
（2）温度传感器可接变送的0-10mA或4-20mA标准电流信号和PT100电阻信号。
（3）压力传感器可接变送的0-10mA或4-20mA信号。
信号输出：可变送输出4~20mA（负载100~600Ω），继电器接点常开或常闭（AC250V、10A）。
1.2显示功能：可显示累积流量、瞬时流量、累积热量、瞬时热量、差压、频率、密度、压力、温度等，通过面板键盘随时召唤显示。
1.3各种保护措施。
通讯，传感器输入，电流输出均有防雷击保护。
1.4高精度采集。
模拟量优于0.2%FS，频率量优于0.1%。
内部运算精度达2×10-5%。
1.5通讯功能：具有RS485通信接口，符合MODBUS规约。
1.6具有多种流量运算模式，可程序设定组合。
1.7具有密度自动补偿功能，单温度或单压力或温压同时补偿，可程序设定组合。
1.8断电保护功能：机内的运算结果和用户设定的数据在意外断电时不会丢失，保存时间在十年以上。
1.9工作条件：温度：-20～55℃。
湿度：10%～85%RH（无凝结）。
1.10供电电源：交流165~250V AC，50Hz ；直流24V。
1.11功率：小于10W1.12安装方式：横式。
FX2000流量积算仪
II
目录
目
录
第 1 章 仪表概要 ........................................................................................................... 4 1.1 仪表介绍 ............................................................................................................... 4 1.2 仪表结构 ............................................................................................................... 5 1.3 仪表安装 ............................................................................................................... 6 1.4 仪表接线 ............................................................................................................... 8 1.5 仪表显示及操作 ................................................................................................. 10 1.5.1 数显画面操作 .............................................
流量计说明书
流量计说明书流量计说明书篇一：流量计使用方法及问题解析流量计外观及使用方法如下所示：接线时1，2，3是电源端使用的是24V供电4是数字量输出，也就是说该引脚输出一定频率的信号，信号的频率与流量相关。
频率关系为1HZ的频率对应一单位NV的的流量（该单位不是清楚是什么）5是模拟量输出，输出的是4-20mA的电流信号，电流大小与流量线性相关。
6、7是RS232串口输出，RXD接收端，TXD发送端。
该端口可以提供与PC的通信功能，也就对应需购买的软件。
连接方式为RX对应9针串口（电脑端口）的2，TX对应9针串口的3，GND 对应9针串口的5。
问题分析及解决方法1、流量计自带LCD屏显示功能，如果不能正常显示说明，电源未正确连接，检查123接线是否正确。
2、如未配液晶屏，需购买。
或通过3条中模拟量或数字量的自制显示单元实现（成本不会很高）3、如果正常显示，流量数显示不正确，说明参数未配置正确 1是输出流量没规律，说明流量计是坏的，需更换2输出线性相关只是大小不正确可通过以下方式解决1）通过串口发送命令对传感器重新标定或设定，但是通信协议需厂家提供。
厂家提供的软件不一定有该功能。
2）通过模拟量输出口，测量输出电流，然后将电流与流量相对应，对应关系可自己设定。
自己做一个小控制器通过这个关系将流量重新显示。
3）通过数字量口，测量频率信号，然后对应流量信号，也需要自己做控制器显示。
4、另一种可能是测量程不匹配，可参照下表确认，内径与最大最小流量的关系流量计说明书篇二：超声波流量计说明书SCT超声波流量计说明书（固定式、便携式通用）MKflo-2000F系列中文版超声波流量计说明书目录一概述 (4)1.1 引言 (4)1.2 SCT的特点 (4)1.3 工作原理 (4)1.6 可选备件 (5)1.7产品型号编码规则 (5)1.8接线图 (6)1.9 性能指标 (6)二开始安装测量 (8)2.1 开箱检查 (8)2.2 供电电源 (8)2.2.1 便携式 (8)2.2.2 固定式 (8)2.2.3 接线 (8)2.3 通电 (8)2.4 键盘 (8)2.5 怎样操作 (9)2.6 窗口简介 (10)2.7 快速输入管道参数和步骤 (10)2.8选择测量点 (11)2.9 探头接线 (11)2.10 安装探头 (12)2.10.1 探头安装距离 (12)2.10.2 探头安装方式 (12)2.10.3 V法 (12)2.10.4 Z法 (12)2.10.5 N法（不常用的方法） (13)2.10.6 W法（极不常用的方法） (13)2.10.7 插入式传感器的安装 (13)2.11 检查安装 (17)2.11.1 信号强度 (17)2.11.2数据数量 (18)2.11.3 总传输时间、时差 (18)2.11.4 传输时间比 (18)2.11.4 安装时注意的问题 (18)三怎样使用 (19)3.1 怎样判断流量计是否工作正常 (19)3.2 怎样选择流量单位制 (19)3.3 怎样选择瞬时流量单位 (19)3.4 怎样选择累积流量单位 (19)3.5 怎样选择累积器倍乘因子 (19)3.6 怎样打开或关闭流量累积器 (19)2MKflo-2000F系列中文版超声波流量计说明书3.7 怎样实现流量累积器清零 (19)3.8 怎样恢复出厂设置 (19)3.9 怎样使用阻尼器稳定流量显示 (20)3.10 怎样使用零点切除避免无效累积 (20)3.11 设置零点提高测量精度 (20)3.12 修改仪表系数（标尺因子）进行标定校正 (20)3.13 密码保护（加锁与开锁） (20)3.14 怎样使用打印机 (21)3.15 怎样使用4~20mA电流环输出 (21)3.16 怎样输出模拟电压信号 (21)3.17怎样输出累积脉冲 (21)3.18 怎样使用OCT输出 (21)3.19 怎样修改日期时间 (21)3.20 怎样调整LCD显示器 (22)3.21 怎样使用RS232串行口 (22)3.22怎样查看每日、每月、每年流量 (22)3.23 怎样对模拟输出进行校准 (22)3.24 查看电子序列号和其他细节 (22)四命令/显示窗口详解 (23)4.1 显示窗口一览表 (23)4.2 显示窗口顺序介绍 (24)五问题处理 (41)表1. 硬件上电自检信息及原因对策 (41)表２. 工作时错误代码原因及对策 (42)其他常见问题问答 (43)六热量和其他物理量测量 (44)6.1 功能介绍 (44)6.2热量测量硬件接线 (44)6.3怎样进行热量测量 (44)6.4温度、压力等信号的量程范围设置 (44)6.5联网时模拟输入量的读取 (44)七质量保证及服务维修支持 (45)7.1 质量保证 (45)7.2 公司服务 (45)7.3 产品升级 (45)7.4 技术咨询 (45)八附录 (46)8.1常用液体声速和粘度 (46)8.2 常用材料声速 (46)8.3水中声速表（1标准大气压下） (47)3MKflo-2000F系列中文版超声波流量计说明书一概述1.1 引言欢迎您选择使用性能更优异、功能更多、采用专利技术制造的MKFLO-2000F系列中文版超声波流量计。

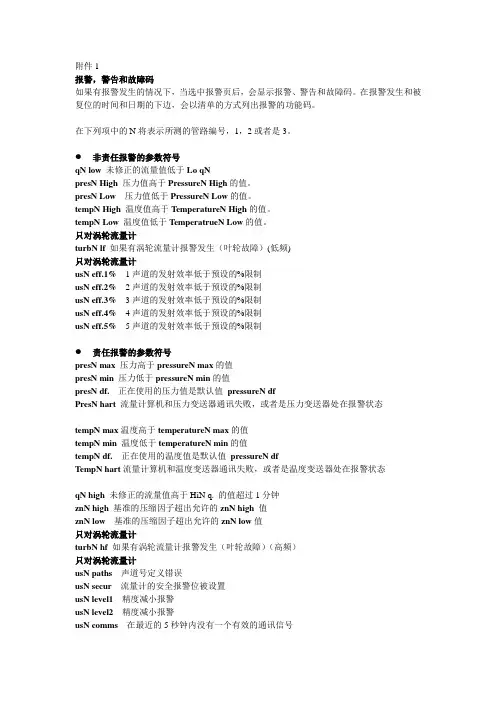

FC2000流量计算机说明书--附件
附件1报警，警告和故障码如果有报警发生的情况下，当选中报警页后，会显示报警、警告和故障码。
在报警发生和被复位的时间和日期的下边，会以清单的方式列出报警的功能码。
在下列项中的N将表示所测的管路编号，1，2或者是3。
●非责任报警的参数符号qN low未修正的流量值低于Lo qNpresN High压力值高于PressureN High的值。
presN Low 压力值低于PressureN Low的值。
tempN High 温度值高于T emperatureN High的值。
tempN Low 温度值低于T emperatrueN Low的值。
只对涡轮流量计turbN lf如果有涡轮流量计报警发生（叶轮故障）(低频)只对涡轮流量计usN eff.1% 1声道的发射效率低于预设的%限制usN eff.2% 2声道的发射效率低于预设的%限制usN eff.3% 3声道的发射效率低于预设的%限制usN eff.4% 4声道的发射效率低于预设的%限制usN eff.5% 5声道的发射效率低于预设的%限制●责任报警的参数符号presN max 压力高于pressureN max的值presN min 压力低于pressureN min的值presN df. 正在使用的压力值是默认值pressureN dfPresN hart 流量计算机和压力变送器通讯失败，或者是压力变送器处在报警状态tempN max温度高于temperatureN max的值tempN min 温度低于temperatureN min的值tempN df. 正在使用的温度值是默认值pressureN dfT empN hart流量计算机和温度变送器通讯失败，或者是温度变送器处在报警状态qN high未修正的流量值高于HiN q. 的值超过1分钟znN high基准的压缩因子超出允许的znN high值znN low基准的压缩因子超出允许的znN low值只对涡轮流量计turbN hf如果有涡轮流量计报警发生（叶轮故障）（高频）只对涡轮流量计usN paths 声道号定义错误usN secur流量计的安全报警位被设置usN level1 精度减小报警usN level2 精度减小报警usN comms 在最近的5秒钟内没有一个有效的通讯信号●温度报警tempN alrm温度低于t-alarm的值，并且qb高于Lo.q超过1小时在下列项中的X将表示接、插板槽的编号1，2，3，4或者是5。
流量积算控制仪 使用说明书
使用说明书U-HSX2600-LCCN2 1.产品介绍流量积算控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。
本仪表针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于液体、一般气体、过热蒸汽、饱和蒸汽等流量积算测量控制。
2.技术规格表1输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制＜6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/2A（大）DC24V/2A（大）≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。
显示方式0～99999瞬时流量测量值显示0～99999999.999累积值显示-1999～9999温度补偿测量值显示-1999～9999压力补偿测量值显示-1999～9999流量（差压、频率）测量值显示当前时间显示、发光管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。
工作电源AC100～240V（开关电源），50～60Hz；DC12～36V（开关电源）。
功耗≤6W结构标准卡入式通讯采用标准MODBUS通讯协议，RS485通讯距离可达1公里，RS232通讯距离可达15米。
注：仪表带通讯功能时，通讯转换器最好选用有源转换器。
3.功能可对质量流量自动进行计算和累积可对标准体积流量自动进行计算和累积可同时显示瞬时流量测量值及流量累积值（累积值单位可任意设定）可切换显示瞬时流量测量值、时间、本次累积值、整十一位流量总累积值、流量（差压、频率）输入值、压力补偿输入值、温度补偿输入值可设定流量小信号切除功能（瞬时流量值小于设定值时显示为0）可设定流量定量控制功能可自动进行温度、压力补偿（1）ΔP输入为差压式流量传感器（2）ΔP、T输入为差压式流量传感器和温度传感器（3）ΔP、P、T输入为差压式流量传感器、压力传感器和温度传感器（4）f输入为频率式流量传感器（5）f、T输入为频率式流量传感器和温度传感器（6）f、P输入为频率式流量传感器、压力传感器（7）f、P、T输入为频率式流量传感器、压力传感器和温度传感器（8）G输入为流量传感器（线性流量信号）（9）G、T输入流量传感器和温度传感器（10）G、P输入为流量传感器和压力传感器（11）G、T、P输入为流量传感器、温度传感器和压力传感器具有三种补偿功能温度自动补偿压力自动补偿温度和压力自动补偿显示功能：可显示通道的瞬时流量测量值、本次累积值、累积值、差压测量值、压力补偿测量值、温度补偿测量值及频率测量值等PV+SV显示累积流量值为整十一位（0～99999999.999字）当前日期、当前时间显示流量总累积值断电保持，累积总量满量程（99999999.999字）时自动清零，本次累积值断电不保持。
流量积算仪说明书(液晶型)
缩系数”（Z）补偿； 天 然 气 ……温度、压力补偿测量标准体积流量和质量流量，包括天然气“超压缩系数”（Fpv）
补偿； 液 体 …… 温度补偿或密度补偿测量标准体积流量和质量流量.
2．功能特点
■ 可接受以下几种输入信号 （1） 测定流量输入信号
液晶型智能流量积算仪使用说明书
液晶型智能流量积算仪使用说明书一、产品特点：1.1 高精度：本流量积算仪采用先进的传感技术和智能算法，具有高精度的流量测量功能。
1.2 易安装：产品结构简单，安装方便，可轻松接入管路系统。
1.3 多功能：本产品具有流量计算、积算、显示、报警等多种功能，可满足不同场合的需求。
1.4 高可靠性：采用高质量材料和稳定的电子元件，具有高可靠性和长寿命。
二、使用方法：2.1 安装：在安装前，请确保管路系统处于关闭状态。
将流量积算仪正确接入管路系统，注意管路的方向安装，避免安装错误导致测量不准确。
2.2 电源接入：接通电源后，屏幕将显示出当前流量值和其他相关信息。
2.3 校准：初次使用或者长时间未使用后，建议进行校准操作，保证测量准确度。
2.4 设置：根据需要，可以设置报警功能、单位显示、阀门控制等功能，具体设置方法请参照产品说明书。
2.5 正常使用：在正常使用过程中，注意定期清洁积算仪表面和保持管路畅通。
三、注意事项：3.1 本产品属于精密仪器，请小心操作，避免碰撞或摔落。
3.2 请勿在高温、潮湿或有腐蚀气体的环境中使用本产品。
3.3 定期维护和检测本产品，确保其正常工作状态。
3.4 如有任何问题，请及时联系售后服务进行处理。
以上就是本产品的使用说明，希望能帮助您正确、安全地使用液晶型智能流量积算仪。
祝您工作顺利！对于液晶型智能流量积算仪的更深入理解四、故障排除：4.1 如发现流量积算仪屏幕显示不正常或者测量数值出现异常，请首先检查电源接入是否稳定，管路是否有堵塞或者漏水等情况。
4.2 如确定以上情况都正常，仍出现故障，请及时联系售后服务进行处理。
五、应用领域：本产品可广泛应用于各个领域，如：5.1 工业领域：用于工业管道的流量测量和积算，如化工厂、炼油厂、制药厂等。
5.2 农业领域：可用于农田灌溉、农业水利工程、农业水资源管理等。
5.3 民用领域：适用于家庭自来水管道的流量测量和使用监控。
5.4 其他领域：还可以应用于环保、给排水、食品工业等领域。
智能流量显示积算仪使用说明
技术参数
⑴测量精度 ①流量满度误差±0.5%; ②压力转换误差±0.2%; ③温度转换误差±0.2%； ④电流转换误差±0.2%。 ⑵输入信号 ①流量信号； 比例脉冲信号，方波 Vpp﹥5V DC 4～20mA 电流信号 ②压力信号：DC 4～20mA 电流信号； ③温度信号：PT100 铂电阻。
仪表分类
校验与调整
1、 压力校验：将电流信号发生器 4～20mA 接入压力回路，对比输入电流与压力显示值， 输入信号应与相应的压力显示呈线形对应关系，否则调线路板内 W1。
2、 温度校验：由电阻箱模拟 PT100 电阻，对照＜JJG229 铂热电阻分度表＞校验，如有偏差可调
节线路板内零点电位器 W2，满度电位器 W3。
恢复运行状态操作
当预置参数设定或修正后，必须按恢复运行状态操作，进行复位，设定值方为有效，
按下述步骤进行：
1、按住选择键
不松开，再按设置键 SET 后同时松开，程序退出参数设定状态，
进行运行状态。
2、按住移位键 ＜ 不松开，再按数字键 ∧ 后同时松开，仪表重新复位设定或修
正数值进入程序运算。
仪表安装与接线
仪表储存与安装
﹒仪表的存放应在通风、无潮湿的库房内，长期存放时最好每半年通电四小时左右，以 消除潮气。 ﹒仪表应安装在没有易燃、易爆物品或腐蚀气体的室内，可用出厂时附带的支撑件将仪 表固定在盘面上，也可以依靠仪表盘内的横梁支撑。 ﹒仪表安装在工作现场时，应放在仪表箱内，避免器件受损。 ﹒仪表开孔尺寸见图 2。
示意仪表密码为 PA—32。
3、设定密码与仪表真实密码相符时，再按设置键 SET ，仪表即可进入参数设置状态；
不相符时无效。
4、按动设置键 SET ，仪表可巡回显示仪表预置参数。
积算仪说明书
+ 二线制变送器
29 15
通讯输出接口 L
24VDC/220VAC
39
流量输入接口 35 36 33 34
N 40 注意： 流量输出电压时 30、31 端需短接。 电源输入接口 31 32 30 31 32 + + + V mA
AL1
AL2 报警输出接口
流量变送输出接口
- 6-
6.2.4 带补偿的流量积算仪 S7 外型接线图
智能流量积算控制器
目
1. 2 3. 4. 5. 6. 7. 8. 9. 概要 技术参数 交货清单 常见故障 安装 接线 面板信息说明 参数设置图 通讯协议
录
1 2 2 3 4 4 10 11 22 24
10. 使用指南
特别说明： 正常情况下，仪表不需要特别维护，请注意防潮、防尘。 因产品质量引起的故障，在出厂三个月内可更换，在出厂 18 个月内实行免费保修，在 18 个月后实行有偿服务，终身维护。 公司保留对产品升级的权利，如有更改恕不另行通知，接线 以仪表后壳附图为准。若发现实物功能菜单与说明书不符，请与 当地供货商或本部联系。
13 14 15 16 17 18 19 20 21 22 23 24
13
P=+24V
配电输出接口 1 2 1 2 3 A B RD TD GD 通讯输出接口 23 24 L N 24VDC/220VAC 电源输入接口 + + + V mA RS232 RS485
+ V + mA + 二线制变送器
6 3 7 3 13 7
1.
概要
1.1 J5000 系列为无补偿功能的智能流量积算显示控制仪表。适用 于自来水、油、液体、固态流体等无需补偿的工业过程流量参 数的测量、显示、控制和计量积算。可接收孔板差压输入或涡 街流量计、电磁流量计、涡轮流量计等各种流量计的输入信号。 1.2 L5000 系列为带自动温压补偿的流量积算显示控制仪表。适用 于水、液体、饱和蒸汽、过热蒸汽、天然气、压缩空气、一般 气体等工业过程流量参数的测量、显示、控制和计量积算及变 送输出，可接受孔板差压输入、涡街流量计、电磁流量计、涡 轮流量计等各种流量计的输入信号，带温度压力补偿。 1.3 采用单片机技术，结合自动冷端补偿，自动稳零及非线性处理 技术，确保其在全量程测量精确性。 1.4 采用宽电源供电及字符人机操作界面，掉电保护设置，密码权 限设置,输入信号故障指示（输入信号断线显示“ ”；超 上限显示“ ”；超下限显示“ ”）以及输入输出 可组态，方便用户使用和维护。 1.5 输入信号 流量输入可接受：0-10mA,4-20mA,0-5V,1-5V 或 0-5KHz 频率 输入信号。 压力补偿输入可接受：0-10mA,4-20mA,0-5V,1-5V 信号。 温度补偿输入可接受：Pt100 热电阻，K 型，E 型电偶或标准信 号。依据国标 GB2624-80 设计，全量程补偿。 1.6 两个报警继电器输出 该继电器可设定成瞬时流量报警或压力报警或温度报警或批量 控制（累积流量报警）等任一方式。 1.7 可带瞬时流量 0-10mA,4-20mA,0-5V,1-5V 隔离变送输出。 1.8 19 种补偿模式适用于各种流体介质和各种流量传感器，可按键 切换，即设即用。 1.9 单点标定，全量程补偿，使用方便。 只需将设计工作点（P1，t1） 、设计工作点处的流量计量程范围 （F0，FFS） 、温度传感器类型以及温度传感器的量程（t0,tFS)、 压力传感器的量程（P0、PFS）一起输入到仪表中去，并选择正 确的补偿模式，仪表即标定完毕即可正常工作，使用极其方便。 1.10 带 RS232 /RS485/RS422 通讯隔离接口。 1.11 输入信号故障处理菜单设置。 - 1 -
流量积算无纸记录仪流量记录仪安全操作规定
流量积算无纸记录仪流量记录仪安全操作规定一、操作前须知1.1、使用前请全面了解产品说明书，熟知仪器的功能、操作流程及注意事项。
1.2、请确认使用环境是否具备设备、漂浮物以及污物对设备的影响。
1.3、请确认设备的整体性能及其关键部件是否正常。
二、使用操作2.1、请确保设备与管线的连接正确、紧密无漏，管道无明显漏水现象。
2.2、设备安装后，需正确设置其对应的参数，如拍照间隔时间等，以保证数据的准确性。
2.3、使用前请确认设备是否平稳固定。
2.4、电池不足时，设备会自动关闭，在更换或充电电池前请不要打开记录仪并进行操作。
2.5、避免在高温、湿度等容易导致记录仪硬件故障的环境中使用。
2.6、操作时，请勿随意停止记录仪，否则会影响数据的完整性。
2.7、请勿在记录仪运行状态下进行强行拔插操作。
2.8、若需要搬运记录仪，请轻拿轻放，防止撞击、挤压等导致损坏。
2.9、请防止液体、灰尘、杂物等物质进入仪器内部，以防止设备发生故障或失效。
2.10、请勿将记录仪放置于辐射、地震等有安全风险的场所。
2.11、请勿随意更改记录仪的工作状态或系统设置，否则可能会导致设备失效。
三、数据管理3.1、请及时存储和备份数据，避免数据丢失或损伤。
3.2、请及时将数据上传到云端帐号中，以便远程管理和监控。
3.3、请勿随意删除数据，以防止数据丢失。
3.4、数据传输过程中请保障数据传输安全，防止数据泄露或丢失。
3.5、请及时维护和更新设备的软件和系统，保障数据的稳定和准确。
四、设备维护4.1、请勿在开机的情况下进行维修或自行拆卸记录仪，并保证维修设备的安全性。
4.2、请勿在正常使用时，将设备放置在有高温、高压、有腐蚀性气体的环境中。
4.3、请遵循维修手册和操作说明，定期保养维护设备，以保持其正常运行。
4.4、请勿对记录仪进行任何形式的修改和改装，以免导致设备失效。
五、应急处理5.1、若发生异常情况，应及时与技术人员联系，以处理异常情况。
5.2、在出现设备故障、异常等意外状况时，请将记录仪关闭，并联系售后服务部门进行处理。
(2021年整理)智能流量积算仪说明书
(完整版)智能流量积算仪说明书编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)智能流量积算仪说明书）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)智能流量积算仪说明书的全部内容。
(完整版)智能流量积算仪说明书编辑整理：张嬗雒老师尊敬的读者朋友们:这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方，但是我们任然希望 (完整版)智能流量积算仪说明书这篇文档能够给您的工作和学习带来便利。
同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉，前进的动力.本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为 <(完整版)智能流量积算仪说明书> 这篇文档的全部内容。
目录一、概述 (1)二、功能特点 (1)三、主要技术指标 (1)四、工作原理 (2)五、操作说明 (3)六、数学模型 (10)七、编程举例 (11)八、通讯说明 (12)九、端子接线 (13)一、概述智能流量积算仪，采用先进的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。
二、功能特点全范围自动温度、压力补偿运算，补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能，切除范围0—5％可选累积流量值可通过面板按键清零,清零操作可锁掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便三、主要技术指标输入信号(1）模拟量输入：热电阻:Pt100热电偶：K、T、E电压：0～5V、1～5V电流：4～20mA、0～20mA或0~10mA（2）脉冲量输入：波形：矩形、正弦或三角波幅度:大于4V（或根据用户要求任定）频率范围:0~10KHz基本误差：0.5%FS或0.2％FS±1个字分辨力：1/20000、14位A/D转换器显示方式：上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期：0.5S1报警输出：瞬时流量或累积流量二限报警，继电器输出触点容量AC220V/3A 变送输出：4～20mA、0～10mA、1～5V、0～5V精度：±0.3％FS通讯输出：接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率-—300～9600bps内部自由设定馈电输出:DC24V/50mA电源：开关电源85~265VAC功耗4W以下使用环境：环境温度：0～50℃相对湿度：〈85%RH四、工作原理本仪表原理如框图所示，本积算仪以单片微处理器为核心，通过输入信号电路把各种模拟信号经A/D 转换器转换成数字信号，或频率信号直接由微处理器进行计数采用，微处理器根据这些采样结果和数字设定内容进行计算并显示和输出。
流量积算仪说明书
器件较少，无电位器等可动器件，功能齐全，操作简单，可靠性、稳定性高，适
用于化工、石油、冶金、轻工、食品、电力、能源管理等各个领域。
二、主要功能特点
1 、流量测量、累积准确，清零累积有密码保护。
2、小信号切除比例可自行设定，并且有切除指示。
3、继电器可以任意组态对瞬时流量、程度、压力、脉冲输出累积
流量进行控制。
4 、定量控制用于罐装简单方便，有清零启动键及暂停键，操作方便。
5、瞬时流量记录输出可设定。
6、当温度压力测量回路出现故障时，自动使用键盘设定值补偿。
7、累积脉冲输出。
三、主要技术指标
1、精
度：± 0.5%FS,± 1 个字，
2、信号输入：0～10mA，0～20mA，4～20mA，输入阻抗≤ 250 Ω；
12.5 158.3464 148.7516 139.1578 129.5629 119.9781 110.3842 95.7769 91.1964
15.0 206.4175 194.4276 182.4477 170.4577 158.4766 146.4967 127.6820 122.5268
·1 9 ·
PDF 文件使用 "pdfFactory" 试用版本创建
SXL 系列 流量显示积算仪 / 使用说明书
目
录
一、概 述 ..................................... (1) 二、 主要功能特点 .............................. (1) 三、 主要技术指标 .............................. (1) 四、仪表选型 .................................. (2) 五、仪表面板说明 .............................. (3) 六、继电器组态控制 ............................ (4) 七、查看工作、停电时间及实时时钟设置 ........... (5) 八、故障自动补偿 ............................... (6) 九、功能菜单的操作 ............................ (4) 十、通讯寄存器地址 ............................ (8) 十一、仪表端子接线图 .......................... (8) 十二、流量计算公式 ............................ (9) 十 三 、 附 录 .................................. (12) 十四、仪表维修 ............................... (12) 十五、仪表装箱 ............................... (12) 十六、订货须知 ............................... (12)
智能流量积算仪操作说明书
FC2000说明书
2.3.2 主菜单功能项：管线工况(Line Condition) 这一项是只读的显示项，一旦被选中将会显示所有的在这台机器里的管线工况，
包括： l 流量 l 波峰流量和当时发生的时间和日期 l 管线压力和温度
2000 型流量计算机使用说明书
ELSTER-INSTROMET Beijing Rep. Office
体数据、实时输入的压力和温度变送器的数据、从涡轮流量计送出的脉冲数据，利用
该高频脉冲输入用来计算流量，还有从涡轮流量计表头来的低频（或者参比频率）输
入或者是由 Instromet 的气体超声流量计来的输入信号。流量计算的结果在液晶显示
屏上显示为一个 12 位的数字，并带有刻度因子、单位和相关符号 。（8 为整数，4 位
2000 型流量计算机使用说明书
ELSTER-INSTROMET Beijing Rep. Office
第 3 页 共 25页
的位置。 模式转换开关 4 是后备电池的使能开关，当修正仪进行运输、长时间存储，这
个开关必须置于 Off 的状态。但对 FC2000 进行操作前，必须使模式转换开关 4 置于 ON 状态。 2.2 前面板的控制键
2.2.2 发光二极管指示器 2000 型的流量计算机上有 5 个指示器，从上到下显示为：
电源接通
绿色
2000 型流量计算机使用说明书
ELSTER-INSTROMET Beijing Rep. Office
第 4 页 共 25页
责任报警
红色
非责任报警
红色
错误操作
红色
流量上下限报警
黄色
2.2.3 红外编程口
在 2000 型流量计算机的前面板上，左下角有一个暗红色的小窗口，这就是红外编程口。
FC2000流量计算机
2000型流量计算机一、引言Instromet 2000型数字流量计算机是一种高性能仪表。
这种流量计算机可以使气体检测达到采用涡轮流量计、超声波流量计、腰轮流量计或孔板中的任何一种流量计所能达到的最高精度。
2000型流量计算机采用了先进的技术，允许用户对其进行组态，以达到操作要求。
二、要求更高精度的现代大规模气体计量在天然气的应用过程中，能源的保护和能源利用效率的改善都要求更加精确的天然气计量。
在一些国家已经引入第三方公开介入输送管线，甚至配气系统的天然气运营模式，并且正在获得相关规章制定部门的进一步支持。
在这种体系结构中，管线的所有者只能收取天然气的输送费，而没有机会在天然气的销售中获利。
正由于这个原因，对于管线所有者来说，在天然气的输送，特别短途输送过程中，计量设备的误差或故障所造成的财政风险非常高。
存在影响计量精度和操作的因素的场合，计量设备的可靠性非常重要。
成立30年来，Instromet公司一直走在高精度大流量计量领域的前列，开发并生产高质量的气体流量计、体积修正仪和流量计算机。
Instromet 2000型流量计算机提供了精度和可靠性方面最高等级的性能，并且有条件去迎接21世纪大规模气体计量的挑战。
三、数字化通过采用数字化技术，使2000型流量计算机在技术精度和可靠性方面发生了质的飞跃。
今天的流量计算机已经从过去所采用的电子模拟运算模式发展到了利用模拟输入信号进行数字化运算的运算模式。
2000型流量计算机有两种选择，即利用模拟输入信号的常规数字化运算模式以及可以达到系统精度极限的完全数字化系统。
Instromet 2000型流量计算机获得了这种技术全部的优势。
可以选择从变送器到输出完全数字化的运算模式。
甚至它的模拟输出也是经过数字化运算产生的。
四、精度1．完全数字化的系统从SMART（智能）压力和温度变送器到经过烧机的32位微处理器的全数字化信号处理，保证整个信号处理过程中，一直保持变送器的固有精度。
智能型流量积算仪说明书
智能流量积算仪使用说明书江苏金湖飞云仪表有限公司1目录一、概述 (2)二、功能特点 (2)三、主要技术指标 (2)四、工作原理 (4)五、操作说明 (5)六、数学模型 (8)七、编程举例 (9)八、通讯说明 (11)九、端子接线 (12)- 2 -一、概述智能流量积算仪，采用先进的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。
二、功能特点全范围自动温度、压力补偿运算，补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能，切除范围0-5%可选累积流量值可通过面板按键清零，清零操作可锁掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便三、主要技术指标输入信号⑴模拟量输入：热电阻：Pt 100热电偶：K、T、E电压：0～5V、1～5V电流：4～20mA、0～20mA或0～10mA⑵脉冲量输入：波形：矩形、正弦或三角波- 3 -幅度：大于4V（或根据用户要求任定）频率范围：0～10KHZ基本误差：0.5％FS或0.2％FS±1个字分辨力：1/20000、14位A/D转换器显示方式：上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期：0.5S报警输出：瞬时流量或累积流量二限报警，继电器输出触点容量AC220V/3A 变送输出：4～20m A、0～10m A、1～5V、0～5V精度：±0.3％FS通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300～9600bps内部自由设定馈电输出：DC24V/50m A电源：开关电源85～265V AC 功耗4W以下使用环境：环境温度：0～50℃相对湿度：<85%RH- 4 -四、工作原理- 5 -本仪表原理如框图所示，本积算仪以单片微处理器为核心，通过输入信号电路把各种模拟信号经A/D 转换器转换成数字信号，或频率信号直接由微处理器进行计数采用，微处理器根据这些采样结果和数字设定内容进行计算并显示和输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
声明
本手册内容因功能和性能升级等有修改时，恕不另行通知。 本手册内容严禁全部或部分转载、复制。 本公司力保本手册内容正确无误，如您发现有不妥或错误之处，请与我们联
系。
版本
MF20X04E16X
-1-
装箱物品
打开包装箱后在您使用之前请确认以下事项。一旦您收到的产品、数量有误或外 观上有物理损坏时，请与我公司或销售网点联系。
-3-
因系统优化带来的内容更改、功能升级等修改时，恕不通知 关于本说明书内容我们力保正确无误，如果您发现有不妥或错误之处，请与我们
联系 本说明书内容严禁全部或部分转载、复制
-4-
目录
第一章 技术指标.........................................................................................................................................6 第二章 安装接线.........................................................................................................................................8
注意
其它输入信号（如开关量输入（DI））或分度号（如 PT1000）需在订货时注明
输出功能 配电输出：同时提供 12VDC 及 24VDC 配电，12VDC 标准配电＜60mA，24VDC 标准配电各路＜30mA 变送输出：支持 1 路流量通道的 4-20mA 标准电流变送输出，负载能力≤500Ω 方便了显示仪表或 DCS/PLC 的采集，实现了信号的长距离传输 继电器报警输出：最多支持 2 路继电器报警输出，触点容量 A@250VAC/1A@30VDC（最大触点容量可定制），可组态上上限、上限、下限、 下下限报警
流量积算仪
产品合格证/保修卡
使用说明书
序号 1 2 3 4 5 6 7
名称 流量积算仪 说明书 产品合格证/保修卡 上位机软件（光盘） RS-232C 通讯线 RS-232C/485 转换模块 RS-232C/CAN 转换模块
-2-
单位 数量
备注
台1
本1
份1
张
可选配件
根Leabharlann 可选配件个可选配件
个
可选配件
注意事项
2.1 仪表尺寸........................................................................................................................................ 8 2.2 开孔尺寸........................................................................................................................................ 8 2.3 仪表安装........................................................................................................................................ 9 2.4 仪表接线...................................................................................................................................... 10
-5-
第一章 技术指标
显示 屏幕：128*64点阵单色屏液晶显示器 精度：实时显示：±0.2% F.S.
