迅达3A电梯缩写含意解释
迅达电梯300P电梯符号说明
注解 轿厢热敏电阻 退出服务灯热敏开关 机房热敏开关 电磁制动器的热敏开关 轿厢电源装置的热敏开关 群控电源的热敏开关 电梯电源的热敏开关 群控印板的热敏开关 控制的热敏开关 驱动控制的热敏开关 安全回路的热敏开关 入口的热敏开关 梯群入口的热敏开关 门的热敏开关 匹配变压器的热敏开关 匹配变压器的散热器的热敏开关 电磁制动器的匹配变压器开关 应急电源的变压器热敏开关 上行高峰矢量程序匹配变压器的热敏开关 中央控制器的匹配变压器的热敏开关 轿厢操纵盘内热敏开关 退出服务灯变压器热敏开关 应急电源变压器复位热77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100
符号 JTHC JTHLAB JTHM JTHMGB JTHNGC JTHNGG JTHNGL JTHPG JTHS JTHSA JTHSK JTHSZ JTHSZG JTHT JTHTA JTHTAH JTHTAMGB JTHTANS JTHTASPV JTHTAX JTHTC JTHTLA B JTHTNORS JTHTUV
注解 安装运行开关 应急控制开关 急停开关 紧急防盗服务开关 火警开关 火警释放开关 火警停*开关 应急电源操作（释放）开关 优先运行开关 检修开关 轿厢检修开关 检修开关 轿门检修开关 对接运行开关 复位控制开关 保留运行开关 轿厢保留运行开关 机房保留运行开关 轿厢停*保留开关 控制开关 搬运工/银行控制开关 机房照明控制开关 轿厢召唤堵塞开关 群控召唤堵塞开关 第 X 层轿厢召唤堵塞开关 机房内层站召唤堵塞开关 层站堵塞开关 开门堵塞开关 关门堵塞开关 入口堵塞开关 电源保安服务开关 厅门锁跨接开关 厅门锁跨接开关 开门开关 驱动的热敏开关 控制柜热敏开关 WITTUR 门机电源开关 制动热敏电阻
迅达电梯超详细故障代码中文版
a.错误的参数值
a.检查轴端KSE磁开关的物理位置是否和参数SHAFT_PARA，SHAFT_DISTANCE的值一致对应
b.错误的磁极
b.检查磁开关的极性,最低的KSE的磁开关是南极,下一个磁体(间隙的最低磁极)是北极.上部最多的磁极是南极.
5
SH_on_STDSTL
接触器SH,SH1在停止状态时吸合的
检查SH,SH1的辅助接触器（RH 和RH1，如果安装的话）
SH,SH1被手动操作过
无
6
SB_on_STDSTL
接触器SB在停止状态时吸合
错误的反馈连接
检查SB的辅助接触器
SB被手动移动
7
SH_Fault
SH，SH1的辅助接触器RH 和RH1在轿箱移动时没吸合
这个行程会被急停，因为机房里的JHM被按下。这是个正常事件。
无
无
28
OverTempMotor
电机温度超过最大值150，或者用来测量电机温度的PT100电阻短路或开路。电梯会在正常情况下电机温度降到警戒线以下时自动恢复。
PT100坏了，或者和电机连接断了。
电流过大或者电机的通风装置损坏导致温度过高。
检查温度测量装置的接线。
检查电机的供电的连接和接地。
检查电机接线盒里的风扇是否短路。
检查电机控制的参数值是否正确。
检查电机的通风。
29
TripBlocked
控制器发个信号给行程控制阻止行程。
无
确定为什么控制器要阻止行程。
检查激活控制特征，火警或紧急供电控制
30
NewTripBlocked
控制器发个信号给行程控制阻止一个新行程的开始，但允许当前行程的结束。
迅达扶梯故障代码演示教学
扶梯静止时LED显示LED3（红灯）闪安全回路断开，运行闭锁，DIL开关不在正常位置（厂家预置位置）LED2（黄灯）闪停车闭锁亮扶梯准备好运行LED1（绿灯）闪起动过渡阶段亮额定运行LED1和LED2 交替闪自动润滑信号运行状态和出错显示r 0 测试运行/检修运行r 0 安全回路开路r r 复位开关DRES1不在OFF位置d 0 准备好运行d 连续运行A 自动运行t t TUV速度模拟运行d 下行u 上行-星形运行/变频运行/主接触器吸合（直接启动）c 夜间停止服务功能有效L 润滑故障扶梯故障显示-- （PHKE）“偏差值”出错00 （JR-U，JR-T）钥匙开关没复位10*** （KKP-T，KPV-T）上部梳齿板触点11 （KHLE-T）上部扶手带入口触点12 （KSL）围裙板触点13 （SKVS）硬件监控HWD继电器出错14 （DH）急停车15*** （KKP-B，KKPV-T）下部梳齿触点16 （KHLE-B）下部扶手带入口触点17 （KKS-B，KUS）链条涨紧触点20* ROM检验出错21 （KBSA，KBSIA）安全制动器不在关位置23 （KBSP，KBS2A）安全制动器触点24 （WTHM）PTC热敏电阻25接触器释放检查26** （PHKE）运行方向出错27** （PHKE）位移值超过范围30** （PHKE）超速31* （PHKE）欠速32*** （INHL-L）左扶手带监控33*** （INHL-R）右扶手带监控34 （KB）工作制动器触点/相位故障35 （KBSA）安全制动器触点36（KKA-T，KKA-B，KBFM，KANK）梯级下沉，踏板监控37* （PHKE）移动运行38* （PFVKQ，INBMG）电机速度监控39** （PHANK-T）梯级或踏板缺少监控（上部）3A （PHANK-T）上部光电未对准3B** （PHANK-B）梯级或踏板缺少监控（下部）3C （PHANK-B）下部光电未对准40 复位41 钥匙停车42 丢失24V电源43 电流过大44 RAM检验出错45 SRE释放监控出错46* （S10）梯级运行方向未监控47 （PHKE）梯级监控光电有问题88 不明故障*取消出错联锁：复位（合上电源再断开）/S11合上再断开**取消出错联锁：分别操作DRES1按钮RAM显示（S4-S1）0111：制动距离0011：运行计时器1100：润滑/间歇时间0100：光栅检验0110：位移值0010：计算得位移值0000：特征值显示0101：自动运行特征值1010：脉冲数1101：测得的最小/最大位移极限值1011：ECO计数器0001：ECO参考速度1000：下部LS速度1001：上部LS速度1110：超速极限1111：欠速极限DIL开关的控制功能S1：ON 调出出错记录OFF 正常运行S2：ON 可变时间的显示OFF 存储可变时间/正常运行S3：ON 6人（带ECO经济节能运行）OFF 12人（带ECO）或不带ECO节能型运行S4：ON 钥匙开关脉冲编码OFF 不带钥匙开关脉冲编码的正常运行S5：ON 星-三角启动OFF 直接启动（连续运行）S6：ON 节能运行功能有效/变频器OFF 节能运行功能无效（使用变频器不能关闭）S7：ON 可以选择自动运行和连续运行OFF 只能用于连续运行S8：ON 有源安全制动器OFF 无源安全制动器/辅助制动器/无安全制动器S9：ON 速度监控有效OFF 速度监控无效S10：ON 运行方向监控有效OFF 运行方向监控无效S11：ON RAM显示OFF 运行状态显示S12：ON TUV测试（模拟速度测试运行）OFF 正常运行参考：0000 1011 01000010 0001 0100“T5”去掉可以去掉W A TCHDOG电感式接近开关，调整到5~6毫米。
迅达电梯故障代码
8 附录B：故障代码图例：C1,C2,C3, --故障原因1，2，3A1,A2,A3, --解决行动1，2，30001 电梯致命故障电梯持续死机，无法操作。
注意，该故障代码经常跟随其他故障代码一起出现。
C1，多种原因A1，通过检查电梯故障表，找到先前的故障信息，以确定故障的关键原因。
0002 平安回路平安回路意外断开或没有按程序闭合。
C1，平安回路意外断开〔例如，当电梯在运行中〕A1，检查平安回路断开处的接触点。
检查SMIC上110V的保险丝。
C2，平安回路没有按预计闭合。
当所有厅轿门关闭后，平安回路应该随之闭合。
A2，检查门触点的平安回路。
检查参数〔CF03 PA13〕门关闭与平安回路闭合之间的延时时间。
0003 超载C1：轿厢超载A1：轿厢减磅C2：称重装置错误信号A2：检查称重装置和相关接线。
如果有信号但测量不准，重做称重校准。
0005 没有电源0008 保存/独立状态0012 无授权因没有SIM卡或使用非法的SIM卡，电梯停顿运行。
C1：没有迅达公司的SIM卡，或使用了其他电梯的SIM卡A1：检查SIM卡是否插好，SIM卡是否与电梯原配。
检查SIM卡出错信息〔*19**〕使用正确的SIM卡。
0017 版本号不吻合C1：SIM卡合法，但与SCIC EEPROM部存储的M号不匹配。
SIM卡发错或SCIC是从其他电梯上拿来的。
A1：换上专为该台电梯定制〔特别配置〕的SIM卡。
每台电梯的SCIC与SIM卡是配套的并且是唯一的。
0018 SIM卡的数据不完整C1：虽然SIM卡可读，但数据已被破坏〔错误的文件长度等〕A1：换SIM卡。
0019 ‘看门狗’〔监测软件〕重起硬件或软件初始化，电梯送电等都会使‘看门狗’软件重起。
C1：主控软件的部程序问题。
A1：更新主控软件的软件版本〔请先与瑞士Locarno联系，取得R&D允许〕0020 平安回路被短接平安回路无法安预计断开〔例如，在开门时〕C1：平安回路被短接〔例如，轿门或厅门〕A1：检查平安回路〔例如，接头处〕是否有短接线。
迅达电梯资料
3300电梯资料00:锁梯01：正常02:独立03：消防04：消防运行05：应急电源06：地震10：司机11：无称重39：超载40：SIM卡无效51：安装运行52：配置模式53：机房检修54：轿顶检修59：学习模式60：轿顶61：限速器71：超温72：校正73：轿门75：底坑安全回路线号代码编号：KP：缓冲器开关.(包括：底坑对重缓冲器KPG、张紧轮开关。
) JBF：消防开关JNFF：消防员开关JAB：锁梯KBV:1.2脚限速器开关KTC：轿门触点LON:外呼SKS：地坑安全回路（包括：1.2脚地坑，主机下急停。
2.3脚层门）SKC：轿顶安全回路（轿顶安全开关、安全钳，限速器）+检修KV、KTC-*层门触点LMI：称重接口LMG：称重传感器控制柜基本调试功能:101:复位105：安装运行107：称重110：选层116：井道平层学习40 选1进入调试CF00 外呼学习CF01 楼层设置CF02 PA1 PA2 PA3分别是锁梯、消防基站楼层设置CF03 PA21 强制关门CF06 PA4 轿厢操作板灵敏度设置CF08 PA7 提前开门CF15 自学习CF16 PA14 VL1 如果检修向一个方向走使用CF16 PA35 调速度CF40 L1（L1代表楼层在1楼）PA21 VL049(锁梯)PA22 VL099 (消防)故障代码：0002 安全回路意外打开0003 称重超载0020 当门打开时，安全回路未打开（特别注意门触点）0022 在平层中轿厢控制器发生故障(检查SUET)0031 学习运行中故障（招回控制打开或按下了急停、安全回路）0301 门没在12秒内关闭（检查KNE-S线路及门机）0302 门没在12秒内打开0313 平层感应器的PHS或KTZ磁开关0314 提前开门故障，平层感应器中间磁感应器KUET/PHUET称重故障段1102 所测轿厢载重错误（CLC是否关掉，检查CLC触点用线路）1103 同上1104 SCIC板上的DIP开关1处于ON状态（称重关闭）1105 CLC未校正SIM卡故障段1902 打开SIM卡上不存在的文件。

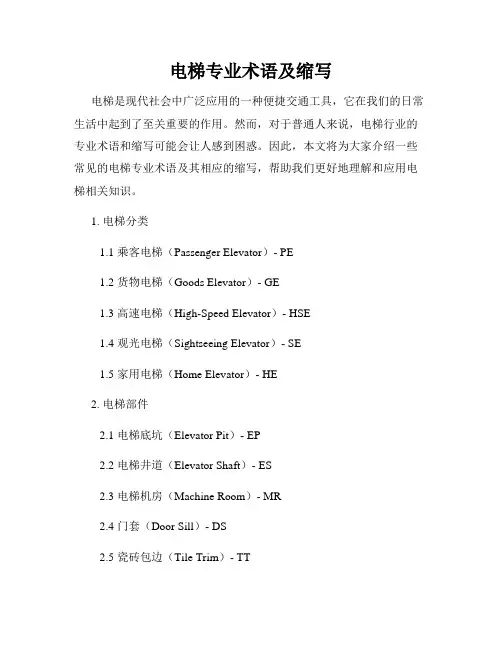

电梯专业术语及缩写
电梯专业术语及缩写电梯是现代社会中广泛应用的一种便捷交通工具，它在我们的日常生活中起到了至关重要的作用。
然而，对于普通人来说，电梯行业的专业术语和缩写可能会让人感到困惑。
因此，本文将为大家介绍一些常见的电梯专业术语及其相应的缩写，帮助我们更好地理解和应用电梯相关知识。
1. 电梯分类1.1 乘客电梯（Passenger Elevator）- PE1.2 货物电梯（Goods Elevator）- GE1.3 高速电梯（High-Speed Elevator）- HSE1.4 观光电梯（Sightseeing Elevator）- SE1.5 家用电梯（Home Elevator）- HE2. 电梯部件2.1 电梯底坑（Elevator Pit）- EP2.2 电梯井道（Elevator Shaft）- ES2.3 电梯机房（Machine Room）- MR2.4 门套（Door Sill）- DS2.5 瓷砖包边（Tile Trim）- TT3. 电梯控制系统3.1 自动驱动控制系统（Automatic Drive Control System）- ADCS 3.2 变频器（Variable Frequency Drive）- VFD3.3 故障检测系统（Fault Detection System）- FDS3.4 开放式电梯控制系统（Open Elevator Control System）- OECS3.5 网络控制系统（Network Control System）- NCS4. 电梯运行参数4.1 速度（Speed）- S4.2 载重量（Carrying Capacity）- CC4.3 上行（Upward）- UP4.4 下行（Downward）- DN4.5 停止（Stop）- ST5. 安全装置5.1 限速器（Speed Governor）- SG5.2 安全钳（Safety Gear）- SG5.3 紧急制动装置（Emergency Brake Device）- EBD5.4 开门保护装置（Door Protection Device）- DPB5.5 摄像监控系统（Video Surveillance System）- VSS除了以上列举的电梯专业术语及缩写，电梯行业还有很多其他词汇和缩写，这些术语和缩写在电梯生产、安装、维护和管理等方面都起到重要的作用。
迅达电梯超详细故障代码中文版
Variodyn E:错误的参数设置（变频器）检查变频器参数值
检查KSE参数和磁铁位置。重新自学习。
检查KSE距离。
18
NoLowerKSE
在井道较低的KSE开关位置和当自学习时它的位置保存值之间有差别。
备注：如果轿厢手动移动，但没有位置值上传给行程控制，就会发生此事件。这样的话下次轿厢移动时就是一个错误的位置值。
主接触器的控制回路有错误
接触器错误
计时有问题
检查主接触器包括安全回路和从驱动器引出来的接线。
检查接触器和印板的接线
通过调整参数调节主接触器的时间监视参数SH_DELAY
35
FC_Timeout
当准备一个新行程时，行程控制要电机控制的状态，如果电机控制在一定时间内没有反馈，行程的准备就会被取消。
电机控制还没有准备好新的行程
无
无
33
RelvNewDest
当再平层时，一个新目的地被接收。备注：当轿厢载重改变时，就要再平层，绳索长度改变大约3mm以上。
轿厢在停止时变的很轻
检查是否频繁的再平层，如果是的，检查行程控制的井道参数，尤其是编码器参数，如果有任何参数改变了，要重新自学习。
无，一切正常。
34
SH_Timeout
在行程准备时，SH/SH1的辅助接触器不能闭合。行程准备被取消。
a.安全回路断开
a.检查安全回路
b.错误的参数值
b.如果这个错误发生在轿箱快接近目标楼层时，很可能是门的提前开门电路有问题，减小参数值
MAX_DOOR_ZONE
c.电缆线坏了
c.检查SH,SH1的辅助接触器的接线（RH,RH1）
8
SB_Fault
当轿箱移动或抱闸模块上有错误时，SB触点打开
迅达电梯超详细故障代码中文版
a.打给热线报告这个问题，确认所有CADI所叙述的错误信息都是适用的
的问题
b.检查楼里的EMC来源。
检查24v电源的强电的电缆线是否分开。例如抱闸的电缆线。
确保PCB接地和主要的连接都按照说明接好
检查控制柜和变频器里所有的接地和连接
c.有缺陷的PCB板
c.更换PCB板
3
NoKSE_STDSTL
从位置编码器输入的错误值
错误的载重输入
速度值超过变频器的能力范围，变频器跟不上行程曲线。
检查电机和行程控制的参数
检查位置编码器
检查称重装置和载重参数。如果事件发生在行程一开始，也要检查上述参数。
检查速度和加速参数。
15
NoTargetLow
轿箱进入了较低的KSE区域，在行程控制中没有设置目标
错误的KSE信号
无
无
33
RelvNewDest
当再平层时，一个新目的地被接收。备注：当轿厢载重改变时，就要再平层，绳索长度改变大约3mm以上。
轿厢在停止时变的很轻
检查是否频繁的再平层，如果是的，检查行程控制的井道参数，尤其是编码器参数，如果有任何参数改变了，要重新自学习。
无，一切正常。
34
SH_Timeout
在行程准备时，SH/SH1的辅助接触器不能闭合。行程准备被取消。
13
OverSpeed
轿箱速度超过实际允许的速度（正常允许的范围是%）
错误的参数值
从位置编码器输入的错误值
错误的载重输入
检查电机和行程控制的参数
检查位置编码器
检查称重装置和载重参数
如果事件发生在行程一开始，也要检查上述参数。
14
UnderSpeed
迅达电梯详细故障代码
迅达电梯详细故障代码一、急停故障1、急停按钮长Y/N/U短路故障E030：急停按钮箱Y引脚短路相应急停装置E031：急停按钮箱N引脚短路相应急停装置E032：急停按钮箱U引脚短路相应急停装置2、电梯自动重启后依然受到急停按钮箱控制E033：急停系统控制继电器未能释放E034：急停拨码开关状态未变4、急停按钮状态不正确E038：急停按钮状态不正确二、门锁故障1、东安或微机门锁故障E040：东安门锁安装不当E041：微机门锁安装不当2、门锁马达故障E042：门锁马达未开启E043：门锁马达开启过慢E044：门锁马达未正确关闭3、门锁检测到的实际位置异常E045：门锁检测到的实际位置与预设位置不一致4、触点短路故障E046：门检测触点有短路5、门锁电流异常E047：门锁电流下降三、运行控制故障1、运行控制继电器状态不正常E050：运行控制继电器未能吸合E051：运行控制继电器未能释放2、运行控制开关故障E052：运行控制拨码开关状态未变3、运行速度告警E053：速度过高告警；E054：速度低于预设值告警4、运行发生互锁故障E055：楼层之间存在互锁四、开/关门装置故障1、开/关门装置故障E060：开/关门装置开启不到位E061：开/关门装置关闭不到位E062：开/关门装置在未满足开门或关门条件前又发生反转，产生反转状态 2、开门检测传感器故障E063：开门检测传感器故障五、安全装置故障1、平层开关故障E070：电梯平层开关在未到达平层位置前发生反转3、下降安全装置故障E072：下降安全装置拨码开关状态未变5、上升末端开关故障E074：上升末端开关未开启7、安全装置有短路故障E076：安全装置有短路六、监控系统故障1、监控系统故障E098：无信号，监控不可用E099：监控系统故障，信号异常。
迅达电梯代码释义
迅达电梯代码释义迅达电梯资料错码含义错码含义错码含义错码含义001 正常运行停止042 下端站KSE 偏低083 无24 电源619 速度参考值警告002 MC （微处理机）特别043 下端站KSE 偏高084 DMS 损坏620 电机掌握超时003 停止时无KSE 044 KSE 的距离较高085 LM 通讯中断621 UART 接受失败004 非法移动045 无顶层086 RUET 故障622 消息源故障005 停止时SH 吸合046 顶层错误087 RTSC 故障623 消息长度错误006 停止时SB 吸合047 再平层错误088 编码器故障624 接受状态错误007 SH 故障048 ？089 运行时间过长625 发送状态错误008 SB 故障049 OTP/ 层楼错误090 停止反转故障626 EPROM 检验失败009 KB 故障050 软件错误091 SMBP 故障627RAM 故障010 FC 故障051 零参数092 IVF--HW 故障628 电池故障011 FC 阻断052 CTP 溢出093 ACCESS 按钮开关629 RAM 校验失败012 方向错误053 通讯中断094 门触点630 看门狗故障013 超速054 PTC 校验数据095 ESTL 超速631 传送错误014 速度过低055 PVF 通讯中断096 ESTL 转接错误632 平安回路开015 无向下目标056 轿厢不停097 ESTL 设备错误633 HW 编码警告016 无向上目标057 PVF 不停098 通讯总线错误634 矢量特别017 KSE 过速058 SH 不停099 RSX 故障635 接触器超时018 无下端站KSE 059 单次复位100 RFE 故障636 驱动板电源故障019 无上端站KSE 060 双次复位101 RTRT 故障637 制动电阻过热020 位置丢失061 RSE1 故障102 RKUET 故障021 更高优先坏062 RSE2 故障022 标志码清除063 RSE3 故障023 JHC 被按下064 PHS 故障600 禁止启动024 JHC1 被按下065 -----------------601 禁止再启动025 JHSG 被按下066 无响应602 过热026 JHR 被按下067 XUET 故障603 SW 警告027 JHM 被按下068 SGRB 故障604 DL 过压触发028 电机过热069 SBNH 故障605 DL 过压029 运行中断070 SW 警告606 DC 电压过低030 新运行中断071 SW 错误607 掌握硬件命令错误031 预备新的目的地072 110V 平安回路608 DC 环充电失败032 预备撤消目的地073 SPT 平安回路609 DC 环放电失败033 接受新的目的地074 KNE 平安回路610 电流环不正常034 SH 接触器超时075 RTS 平安回路611 关闭电流环失败035 FC 接触器超时076 运行结束平安回路612输入接触器故障036 启动不正常077 LM 印板错误613 充电接触器故障037 轿厢平层078 LM 未调试614 电流误差警告038 未知层站079 TOPT 光耦故障615 SW 编码警告039 未确定运行方向080 PVF 过热616 过流警告040 学习运行时不在PHS 位置081 速度编码器故障617 过速警告041 脉冲发生器参数错误082 无12V 电源618 启动方向错误。
迅达A电梯缩写含意解释
轿厢保留运行开关
JTH
温度开关
JTHA
温度开关驱动
JTHS
电梯温度控制开关
KBF
消防服务触点（火警探测器）
KBV
限速器触点
KCBS
在井道顶部的轿厢锁至置
KF
安全钳触点
KLSG
底坑爬梯触点
KL-V
满载触点
KPH
相位监控触点
KNE
终端限位触点
KSKB
关门力限制器触点
KSS
限速器松绳触点
KSSBV
LOP
箭头
TELA
远程报警
TM4
远程监控系统
TS
电梯变压器控制
VCA
语音提示单元
VEC
轿厢通风装置
IRTS
厅门安全回路指示
ISK
安全回路指示
ISPT I
门锁止安全回路指示
IUSK I
安全回路指示源
JAB
开关停止服务
JBF
消防操作开关
JDC
轿内呼梯开关
JEM
手动疏散开关(SNGL)
JFIH
RCD主开关保护
JFIHL
RCD主照明开关保护
JNFF
消防开关
JHSG
底坑停止开关
JREC
轿厢检修开关
JRH
召回控制开关
SCIC
CPU印板
SCOP
COP主印板
SDIC
CCU主印板
SF
运行接触器
SI
井道信息
SIAP
用于AP的辅助印板
SIM
SCIC上的芯片卡
SKA
停止距离
SLIN
LIN印板（项目登记指示）
迅达电梯代号说明
安全回路安全回路 P3-1190KTHMT 门电机热保护 NC (P3)-(Q1)-Q41-1535.Q3.Q40 KTS 厅门接点 (1102)-1105-1106KTS20 厅门接点 1102-1105KV 插锁接点 1106-1107-(1112)-(1108)-(Q14)-(Q9)-(KTC20)KV20 插锁接点 1107-1108KTC 轿门接点 (1108)-1115.Q14.Q9-1114.1120.1125.Q15.Q10KTC20 轿门接点1108.Q14.Q9-1115.Q15.Q10JHC 轿厢急停 1116-1125.1126.1127.1129KFL 护脚板触点 NC (748)-839-749KFL20 护脚板触点 NC 748-839-(749)KNA 安全窗 (1127)-(1128)-1129-1130KSS 松绳接点 1130-1131.1132JHM 机房急停 1132-1141KNE 极限开关 (1149)-(1146)-1141-1143-(1142)-(1152)KF 安全钳接点 (1143)-1148-1144JRH 机房检修 1141-1153KBVG 对重限速器接点 1144-1147-(1145)KBV 限速器接点 (1147)-1145-1149-(1146)KP 油压缓冲器 (1146)-(1142)-1152-(1153)KPG 对重缓冲器 -1152RRH 复位继电器 1152-1153KSSBV 限速器松绳 1153-1160JHSG 地坑急停 -1160.1165KSSR 绳轮房松绳开关 1160-1165KSSM 机房松绳接点 1181-1190门BIT 门涡流制动 Q24-Q25MGH 门电磁制动器 (P31)-Q27-Q25MT 门电机 40L1-40L2-40L3MT20 门电机 80L1-80L2-80L3RFT 强迫关门 NO 4012.Q20-4020.Q22KBT-O 开门减速 NO 4016.Q18-Q23KBT-S 关门减速 4020.Q22-4012.Q20KET-O 开门终端 P01.Q36.Q7.Q38-768.Q8KET-S 关门终端 P01.Q39.Q36-758.Q10KBT20-O 开门减速 4116.Q18-Q23KBT20-S 关门减速 4120.Q22-4112.Q20KET20-O 开门终端 P01.Q36.Q7.Q38-783.Q8KET20-S 关门终端 P01.Q39-759.Q10KMT-A20 开门断电 1555.Q3.Q40-1549.Q11.Q32JRET 开门机检修 P3.Q2-1530.Q1KTHMT 门机热接点 1530.Q1-1535.Q3.Q40RBF 消防关门 NO 4017-4018.Q35KMT-A 开门断电 1535.Q3.Q40-1529.Q11.Q32KSKB 关门力限制器 NC (1529.Q11.Q32)-Q33-1540.Q34KTL 安全触板 (P01)-(788.Q5.Q37)-Q30-771.Q4-(766)KTL2 安全触板 (P01)-788.Q5.Q37-Q30-(766)DT-O 开门按钮 771.Q4-791.792RPHT 门光电继电器 (P01)-791-798.766-(6336)JT-O 门测试开关 766-6336DT-S 关门按钮 P01-767RPHT20 门光电 (P01)-787-799.781RPHTS 门光电继电器 (1160)-1165-6739-(1181)RPHTS 门光电继电器（(P01)-749-6161-(6326) RPHTS20 门光电继电器 6161-6326TUET 门区光电偶合器 P0-6304井道信息KBR-D 向下抱闸 NC P01-703KBR-U 向上抱闸 NC P01-704KSE 井道底部端站 NC P01-707KSERE-U 检修向上 NC 797-746KUET 门跨接接点 NO P3-1259KUET1 门跨接接点 NO P3-1260KTZ 入口侧接点 P01-789KTZ20 入口侧接点 P01-790KCS-0/5 格雷码 P01-651/655其它KL-M 轻载 NO P01-709KL-V 满载 NC P01-710KL-X 超载进主板/蜂鸣器 NC P01.788-711KL-X 超载超载灯 NO (P01)-758-752JRV 保留运行 NO P01-709KB 抱闸 NO P01-727LRC-D 轿内向下灯 P01-821LRC-U 轿内向上灯 P01-822MGB 抱闸线圈 (P31)-2580-M31MVE 主机风机 30L1/30L3MVEC 轿厢风机 94L-N1RKPH 向序继电器 30L1/30L2/30L3 P3-1101-(1102)RKTHMH 曳引机热保护 P3-1102SUM 蜂鸣器 P01-751。
迅达英缩写对照
ES (Escalator) 扶梯
FO (Field Operation) 现场经营部
FPY (First Pass Yield)指一次通过率 (计算公式:移交之前没有书面投诉的台数/移交总台数)
Freight Elevator 货梯
QS (Quality System) 质量体系
QT (Quality & Technology Division) 质量技术部
S (Satisfaction) 满意
SCL（Schindler China Logistics）迅达中国物流中心
SCN（Schindler China Elevator Co., Ltd.）迅达中国电梯有限公司
Hospital Elevator 医用电梯
Hydraulic Elevator 液压电梯
ISO (International Standardization Organization):国际标准化组织, ISO 9000即国际标准化组织制订的关于企业质量保证体系的系列标准.
JD (Job description) 岗位职责描述
JG (Job Grade) 职级
KG (德文)指销售公司或同时拥有制造工厂及销售部门的公司
KPH (Key Position Holder) 重要岗位负责人
KPM (Key Project Management or Key Project Manager) 大型项目管理/大型项目经理
KW (德文) 制造工厂
COC (Code of Conduct) 行为准则
CHR (Corporate HR) 集团人力资源
迅达电梯故障代码表
迅达电梯故障代码表001 正常运行停止（Normalstop）说明：正常运行停止。
注：故障处理码缺省不存入CADI附加信息：无产生源识别：无可能故障原因：a) 无应采取措施：不需要002 MC（微处理机）异常（Exception MC）说明：微处理机异常，系统跳至异常运行并自行中断附加信息：无产生源识别：无可能故障原因：a) b)EMC 问题c)印板故障应采取的措施：a)无论何种情况，与EBI联系b)检查建筑物内的强电磁源（EMC），检查24V电源是否与强电电缆分开，譬如：抱闸的电源电缆。
c）更换印板003 停止时无KSE（NoKSE-STDSTL）说明：轿厢位于井道一端并发现KSE信号与测距脉冲发生器计算出的位置不相符。
附加信息：无产生源识别：无可能的故障原因：a)参数值不对b)磁铁极性不对c)KSE开关应采取的措施：a)检查KSE的安放位置与参数SHAFT-PARA，KSE-DISTANC和SHAFT-PARA，GAP-LENGTH是否相符。
b)检查磁铁极性，最下端的KSE为南极，挨着的LSR为北极，最上端的磁铁为南极。
c)检查KSE开关，检查KSE开关到PCB的连接004 非法移动（InvldMovement）说明：非正常运动。
在运行控制处于停车状态时，检测到了轿厢的运动。
如手动打开抱闸，运行控制在执行时较轿厢滑动，则运行控制记录这一事件。
VariodynE:不应出现CSW故障附加信息：无产生源识别：无可能的错误原因：a)抱闸故障b)VariodynE:运行未结束时开始第二次运行应采取的措施：a)检查机械抱闸，在轿厢上行满速上行时进行一次急停并检查轿厢是否在规定距离内停下。
b)检查编码器005 停止时SH吸合（SH-on-STDSTL）说明：接触器SH和SH1在电梯静止时吸合附加信息：无产生源识别：无可能的错误原因：a) b)手动操纵SH SH1 应采取的措施：a)检查SH和SH1的辅助接点（RH与RH1是否正常）b)无006 停止时SB吸合（SB-on-STDSTL）说明：接触器SB在电梯静止时吸合附加信息：无产生源识别：无可能的错误原因：a)反馈连接不对b)手动操纵SB 应采取的措施：检查SB的辅助触点007 SH故障（SH-FAULT）说明：轿厢运行时SH 或SH1（或RH或RH1）的辅助触点断开附加信息：无产生源识别：无可能的错误原因：a)安全回路断开b) c) 应采取的措施：a)检查安全回路b)如此事件在靠近层站时发生，则很有可能由提前开门引起。
迅达3300AP电梯缩写含意解释
JTH
温度开关
JTHA
温度开关驱动
JTHS
电梯温度控制开关
KBF
消防服务触点（火警探测器）
KBV
限速器触点
KCBS
在井道顶部的轿厢锁至置
KF
安全钳触点
KLSG
底坑爬梯触点
KL-V
满载触点
KPH
相位监控触点
KNE
终端限位触点
KSKB
关门力限制器触点
KSS
限速器松绳触点
KSSBV
松绳限速器触点
LOP
箭头
TELA
远程报警
TM4
远程监控系统
TS
电梯变压器控制
VCA
语音提示单元
VEC
轿厢通风装置
KTHM
机房温度传感器
KTC
轿门触点
KTS
厅门触点
KTZ
门入口侧触点
LAGC
轿厢报警记忆灯
LARC
轿厢的登记报警灯
LC
厅站外设扩展，附加输入/输出
LDU
厅门单元，门框内的控制柜
LEFC
轿厢疏散运行灯
LIN
楼层指示器/运行方向指示器
LMG
称重传感器，数字称重系统
LNC
轿厢应急照明灯
LOP
厅站操作面板
LUET
3300AP电梯缩写含意解释
代号
含意
代号
含意
ACVF
变频器
AN1
防捣乱操作类型1
BAT
电池
BR
制动电阻
BR1
消防服务类型1
CAN
CAN总线
CCU
轿顶的OKR
CLC
迅达电梯小知识
迅达电梯小知识
一、电动扶梯：
在扶梯的下方入口处右扶手下方有一个上行/下行开关，可依据需要用钥匙进行上行/下行转换，钥匙孔旁边的红色按钮为急停按钮，当发生如乘客突然摔倒时，可按下此按钮紧急停梯。
在上下入口处两侧扶手下方各有一个带毛刷的平安开关（共四个），行程约3cm，按下后也可实现停梯。
留意：如发生紧急停梯或有乘客摔倒时，提示乘客扶住传送带，以免造成更大的损失。
二、直客梯（无机房电梯）：如电梯在运行时突然发生停电，电梯会利用自身带的电源自动就近找平层，并停机开门，让乘客出来。
一般状况下会向上行找平层，因对重相对重一些。
如发生人员被困，电梯死机，需现推断轿厢的位置，打开厅门时要当心，先打开约10cm的小缝，看电梯轿厢的位置在哪里，不要冒然地直接打开厅门。
需要上轿顶上操作时，打开厅门后，把轿顶上的检修/正常旋钮打检修位置，把急停按钮按下，才能上到轿顶上，一般为2人。
在5F掌握柜内屏幕下方最右边的小按钮的功能是：按一下开关门，在按一下下行到可上轿顶的位置。
如电梯全不能动，在5F打开厅门左侧的掌握柜面板，先
断开沟通电源空气开关（黑柄开关），在按上方的手动/自动按钮，每按一下会向上动一下，点动按钮式轿厢上升到平层位置（平层时掌握柜内小屏幕上方的小蓝灯会亮起），再打开轿门将人放出。
迅达自动扶梯资料
迅达自动扶梯资料D二极管KGGFU交变频器接点DH停止按钮KSGFU变频器干扰接点DRE检修按钮KSL围裙板接点KTBB护壁板照明接点GBMW测量制动距离仪表KTHR热调节器接点GFU变频器KUS导轨监控接点GHRE检修手控仪表GPH相位截止控制LAG挂灯（绿）LAR挂灯（红）HK加热体LBB护壁板照明灯HS加热棒LG坑道照明灯HWD监视器硬件LKP梳齿板灯LMG电动机噪声限止器INBMG制动距离测量起始器LNF火花干扰过滤器INHL扶手带监控起始器LSS梯级间隙灯JD持续工作开关MB制动器电动机JFI故障电流开关MGBA制动器有源磁铁JH停止开关BGBP制动器无源磁铁JHA主电源开关MGBZ辅助制动器磁铁JHHE取暖开关MGS润滑电磁阀JHL照明回路开关MH主传动电动机JHRE检修停止开关MVEH供暖风机电动机JL坑道照明开关MZS中心润滑电动机JMZS中心润滑电动机开关JR方向开关P插座JSK安全回路开关PBL检修辅助插头PGH手控装置插头KAK传动链接点PHANK在线检验光电管KANK在线检验接点在线检验起始器KB制动器接点PHGPH相位截止控制光电管KBB闸瓦接点PHSE接收器插头光电管KBF消防接点PHSS发送器插头光电管KBFM烟雾信号接点PHSTE跟踪分配器接收器光电管KBSA安全制动器有源接点PHSTS跟踪分配器发送器光电管KBSP安全制动器无源接点PHKE梯级接收器光电管KDH停止按钮盖板接点PHKS梯级发送器光电管KDHR机房盖接点PHVEH供暖风机电动机插头KDZS中心润滑按钮接点PRE检修插座KHLA扶手带卸出接点KHLE扶手带引入接点RHM停车信号继电器KHLL扶手带延伸接点RKPH相位检验继电器KKA下降检验接点RKPV梳齿板垂直继电器KKP梳齿板接点RR方向继电器KKPH梳齿板水平接点RSF低速运行继电器KKPV梳齿板垂直接点RSFK防冻保护发信号继电器KKS链条涨力接点RSK安全回路继电器KMO链条压力接点RSKM安全回路发信号继电器KOZS中心润滑油位接点RSSL围裙板发信号继电器RTHF梳齿板防冻保护调节器继电器SBL护壁板照明接触器RTHK 梳齿板温度调节器继电器SD三角启动/直接接触器SFE运行效率接触器SFU变频器接触器一、检修运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3300AP电梯缩写含意解释
代号含意代号含意
ACVF变频器AN1 防捣乱操作类型 1
BAT电池BR制动电阻
BR1消防服务类型 1CAN CAN 总线
CCU轿顶的 OKR CLC轿厢称重装置，数字称重系统
COP轿内操纵盘CPIF主要楼层的轿厢位置指示器
CPIAF所有楼层的轿厢位置指示器CSC轿厢安全回路
DA1/2报警按钮DBV限速器按钮
手动运行触发按钮
DFM-U/D
DREC-D/U向上/ 向下开关–检修控制盒（HMI 上的 OK 按钮）
EC电梯控制ESE井道终端疏散，召回控制
FLC楼层照明控制FU变频器
GBP限速器GSA语音提示单元
GSV语音通信装置HCU井道自动疏散单元
HMI HMI 用户界面IG增量型编码器
INT I界面IRTS厅门安全回路指示
ISK安全回路指示ISPT I门锁止安全回路指示
IUSK I安全回路指示源JAB开关停止服务
JBF消防操作开关JDC轿内呼梯开关
JEM手动疏散开关 (SNGL)JFIH RCD 主开关保护
JFIHL RCD 主照明开关保护JNFF消防开关
JHSG底坑停止开关JREC轿厢检修开关
JRH召回控制开关JRVC轿厢保留运行开关
JTH温度开关JTHA温度开关驱动
JTHS电梯温度控制开关KBF消防服务触点（火警探测器）KBV限速器触点KCBS在井道顶部的轿厢锁至置
KF安全钳触点KLSG底坑爬梯触点
KL-V满载触点KPH相位监控触点
KNE终端限位触点KSKB关门力限制器触点
KSS限速器松绳触点KSSBV松绳限速器触点
KTHM机房温度传感器KTC轿门触点
KTS厅门触点KTZ门入口侧触点
LAGC轿厢报警记忆灯LARC轿厢的登记报警灯
LC厅站外设扩展，附加输入/
LDU厅门单元，门框内的控制柜输出
LEFC轿厢疏散运行灯LIN楼层指示器/ 运行方向指示器
LMG称重传感器，数字称重系统LNC轿厢应急照明灯
LOP厅站操作面板LUET门跨接灯
MGB电磁制动器NS2121 型应急电源操作
PA1停靠类型 1 （返回主停靠
PHS楼层光电池
层）
PHT门光电池PHUET门跨接光电池
R01继电器“准备就绪”RBE疏散制动继电器
RLC-A轿厢灯继电器关闭（自动）RCD剩余电流保护开关（FI 开
关）
RTS厅门安全回路指示SBBD用于并联梯连接的SBBD 印板SCIC CPU 印板SCOP COP 主印板
SDIC CCU 主印板SF运行接触器
SI井道信息SIAP用于 AP 的辅助印板
SIM SCIC 上的芯片卡SKA停止距离
SLIN LIN 印板（项目登记指示）SMIC LDU 主印板（项目主界面连接）SNGL手动疏散和应急电源印板SOA报警喇叭
SUET门跨接印板TDIF运行方向指示器
LOP箭头TELA远程报警
TM4远程监控系统TS电梯变压器控制VCA语音提示单元VEC轿厢通风装置。
