数控车床基础 PPT课件
合集下载
2024版数控车床ppt课件完整版
排除方法
根据故障诊断结果，采取相应的维修措施，如更 换损坏部件、调整参数等。
预防性保养措施建议
保持机床清洁
定期清理切屑、擦拭机床，避免 灰尘、油污等对机床造成损害。
定期检查
定期对机床各部位进行检查，及 时发现并处理潜在问题。
加强润滑
根据机床润滑要求，定期加注润 滑油或润滑脂，确保机床各部件 得到充分润滑。
数控车床网络化技术
介绍数控车床网络化技术的实现方式及在智 能制造中的应用前景。
数控车床自动化技术
分析数控车床自动化技术的现状与发展方向， 如自动上下料、自动换刀等。
数控车床绿色制造技术
探讨数控车床绿色制造技术的意义及实现途 径，如节能减排、环保型切削液等。
07 总结与展望
课程重点内容回顾
数控车床基本概念、分类及 应用领域
数控编程步骤
包括分析零件图样、确定加工工艺过程、 数学处理、编写零件加工程序、程序校 验与首件试切等。
常用编程指令介绍
准备功能指令
如G00（快速定位）、G01（直 线插补）、G02/G03（圆弧插补） 等，用于控制刀具的运动轨迹。
辅助功能指令
如M03（主轴正转）、M05（主 轴停止）、M08（冷却液开）等，
参数调整方法 根据加工过程监控结果，可以适时调整进给速度、主轴转 速等参数，以提高加工效率和保证加工质量。
异常处理措施 在加工过程中如遇到异常情况，如刀具磨损、工件变形等， 需要及时采取相应措施进行处理，避免影响加工质量和机 床安全。
加工后质量检测与评估
1 2 3
质量检测方法 加工完成后需要对工件进行质量检测，常用的检 测方法包括尺寸测量、表面粗糙度检测、形位公 差检测等。
复杂曲面零件加工编程
根据故障诊断结果，采取相应的维修措施，如更 换损坏部件、调整参数等。
预防性保养措施建议
保持机床清洁
定期清理切屑、擦拭机床，避免 灰尘、油污等对机床造成损害。
定期检查
定期对机床各部位进行检查，及 时发现并处理潜在问题。
加强润滑
根据机床润滑要求，定期加注润 滑油或润滑脂，确保机床各部件 得到充分润滑。
数控车床网络化技术
介绍数控车床网络化技术的实现方式及在智 能制造中的应用前景。
数控车床自动化技术
分析数控车床自动化技术的现状与发展方向， 如自动上下料、自动换刀等。
数控车床绿色制造技术
探讨数控车床绿色制造技术的意义及实现途 径，如节能减排、环保型切削液等。
07 总结与展望
课程重点内容回顾
数控车床基本概念、分类及 应用领域
数控编程步骤
包括分析零件图样、确定加工工艺过程、 数学处理、编写零件加工程序、程序校 验与首件试切等。
常用编程指令介绍
准备功能指令
如G00（快速定位）、G01（直 线插补）、G02/G03（圆弧插补） 等，用于控制刀具的运动轨迹。
辅助功能指令
如M03（主轴正转）、M05（主 轴停止）、M08（冷却液开）等，
参数调整方法 根据加工过程监控结果，可以适时调整进给速度、主轴转 速等参数，以提高加工效率和保证加工质量。
异常处理措施 在加工过程中如遇到异常情况，如刀具磨损、工件变形等， 需要及时采取相应措施进行处理，避免影响加工质量和机 床安全。
加工后质量检测与评估
1 2 3
质量检测方法 加工完成后需要对工件进行质量检测，常用的检 测方法包括尺寸测量、表面粗糙度检测、形位公 差检测等。
复杂曲面零件加工编程
数控车床编程基本学习-PPT
X 中间点
O
参考点R
刀尖当前位置 Z
图3-5 自动返回参考点
6、螺纹切削指令（G32）
指令格式 G32 X（U）_ Z（W）_ F（E）_ 指令功能 切削加工圆柱螺纹、圆锥螺纹和平面螺纹（涡形螺纹） 。
指令说明 1）F—公制螺纹的导程
E—英制螺纹的导程
2）Ｆ表示长轴方向的导程 如果Ｘ轴方向为长轴，Ｆ为半径值。 对于圆锥螺纹，其斜角α在450以下时，Ｚ轴方向为长轴；
2
U
2
X
O
Z
图3-12 G94车削端面固定循环
G94指令车削圆锥面时的程序段格式如下：
G94 X(U)_Z(W)_R_F_；
其中，R为端面斜度线在Z轴的投影距离。若顺序动作2的 进给方向在Z轴的投影方向和Z轴方向一致，则R取负值；若顺 序动作2的进给方向在Z轴的投影方向和Z轴方向相反，则R取正 值。在图3-13中，因为顺序动作2的进给方向在Z轴的投影方向 和Z轴方向一致，所以R取负值。
必须注意的是，执行G27指令的前提是机床在通电后刀具 返回过一次参考点(手动返回或者用G28指令返回)。此外，使 用该指令时，必须预先取消刀具补偿的量。
执行G27指令之后，如欲使机床停止，须加入一辅助功能 指令M00，否则，机床将继续执行下一个程序段。
2) 自动返回参考点指令G28 G28指令可以使刀具从任何位置以快速点定位方式经过中间 点返回参考点。 格式：G28 X _Z _； 其中，X、Z是中间点的坐标值。 执行该指令时，刀具先快速移动到指令值所指定的中间点， 然后自动返回参考点，相应坐标轴指示灯亮。 和G27指令相同，执行G28指令前，应取消刀具补偿功能。 G28指令的执行过程如图3-5所示。
（3）参数的输入 假想刀尖的位置如下图3-10：
金工实习之数控车床编程基础 ppt课件
M04 S__ ； 2、程序结束指令：
整个程序结束：M02、M30 程序暂停：M00（无条件）
M01 （有条件） 3、冷却液的开停 ：
M08:冷却液开 M09:冷却液关
ppt课件
返回20
准备功能
准备功能:简称G功能,是使数控机床作好某 种操作
准备的指令。用地址G后缀两位数字表示，从G00～G99共100
程序号 程序内容 程序结束
O2009；
N05 T0101 M03 S300；（每一行为一程序段）
N10 G00 X18.5 Z2.0 ；
N15 G01 X18.5 Z-30.0 F0.1 ；
N20 G01 X25.0 Z-30.0 ；
N20 G00 X25.0 Z2.0 ；
N25 G00 X13.0 Z2.0 ；
ppt课件
1
学习内容
数
认 知 数 控 车床
控
车
数控车床安全操作规程
床
编 程
数 控 车 床 的 编程方法
基
础
编 程 例 题 及 作业
ppt课件
2
经济型数控车床(SIEMENS 802C系统)
ppt课件
3
全功能型数控车床（FANUC 0i-TB系统） 全功能型数控车床（FANUC 0i-TB系统）
a、 尽可能与设计、工艺和检验基准重合 图2
b、 便于数学计算、简化程序编制
c、 便于对刀
d、 便于观察
ppt课件
10
机床坐标系与工件坐标系的区别
X' 机床坐标系
X 工件坐标系
刀架中心点
φ20 φ13
O
O'
O
Z
Z'
整个程序结束：M02、M30 程序暂停：M00（无条件）
M01 （有条件） 3、冷却液的开停 ：
M08:冷却液开 M09:冷却液关
ppt课件
返回20
准备功能
准备功能:简称G功能,是使数控机床作好某 种操作
准备的指令。用地址G后缀两位数字表示，从G00～G99共100
程序号 程序内容 程序结束
O2009；
N05 T0101 M03 S300；（每一行为一程序段）
N10 G00 X18.5 Z2.0 ；
N15 G01 X18.5 Z-30.0 F0.1 ；
N20 G01 X25.0 Z-30.0 ；
N20 G00 X25.0 Z2.0 ；
N25 G00 X13.0 Z2.0 ；
ppt课件
1
学习内容
数
认 知 数 控 车床
控
车
数控车床安全操作规程
床
编 程
数 控 车 床 的 编程方法
基
础
编 程 例 题 及 作业
ppt课件
2
经济型数控车床(SIEMENS 802C系统)
ppt课件
3
全功能型数控车床（FANUC 0i-TB系统） 全功能型数控车床（FANUC 0i-TB系统）
a、 尽可能与设计、工艺和检验基准重合 图2
b、 便于数学计算、简化程序编制
c、 便于对刀
d、 便于观察
ppt课件
10
机床坐标系与工件坐标系的区别
X' 机床坐标系
X 工件坐标系
刀架中心点
φ20 φ13
O
O'
O
Z
Z'
数控车床培训PPT幻灯片(精)
学习氛围浓厚，收获颇丰。
03
建议和意见
部分学员提出，希望今后能增加更多实际操作的机会，以便更好地掌握
数控车床的操作技能；还有学员建议加强数控编程方面的培训，提高编
程水平。
行业发展趋势分析预测
智能化发展
随着人工智能技术的不断发展，数控 车床将实现更高程度的智能化，提高 加工精度和效率。
绿色环保
环保意识的提高将促使数控车床行业 朝着更加环保的方向发展，如采用环 保材料、降低能耗等。
复合加工技术
复合加工技术将成为未来数控车床发 展的重要趋势，实现一台机床完成多 种加工任务，提高加工效率。
高精度、高速度
随着制造业对加工精度和效率的要求 不断提高，高精度、高速度的数控车 床将成为市场主流。
THANKS.
案例二
箱体类组合件加工
难点与问题
箱体类组合件结构复杂，需要保证较高的形位公差和配合 精度。
解决方案
采用高精度数控车床进行加工，使用CAD/CAM技术进行 编程和仿真。合理安排加工工艺和切削参数，保证加工精 度和效率。同时采用专用夹具和测量设备来保证定位和测 量精度。
数控车床维护与保
04
养
设备日常检查内容及方法
案例二：模具型腔加工
在此添加您的文本16字
难点与问题：模具型腔形状复杂，精度要求高。
在此添加您的文本16字
解决方案：采用高精度数控车床和专用刀具进行加工，使 用CAD/CAM技术进行编程和仿真。
组合件加工案例
案例一
轴承座与轴承盖组合件加工
难点与问题
组合件需要保证较高的配合精度和位置精度。
解决方案
采用一次装夹完成多个面的加工方式，使用专用夹具保证 定位精度和重复定位精度。同时合理安排加工工艺和切削 参数，保证加工精度和效率。
数控车床培训课件PPT(共 35张)
B
相对编程
刀具轨迹终点坐标用 相对坐标表示（指令 字U和W），相对坐 标为负值表示沿坐标 轴负方向，相对坐标 为正值表示沿坐标轴 正方向
混合编程
一个坐标轴采用绝 对编程，一个坐标 轴采用相对编程
绝对编程：G01 X200. Z50.; 相对编程：G01 U100. W-50.; 混合编程：G01 X200. W-50.;
应用场合：精度要求较高，中、小批量生产
1. 数 控 车 床 简 介
数控车床 型号
CAK6136V的含义：
C：类别为车床类。 A：结构性代号（沈阳一机） K：数控。 6：组别普通。 1：型别卧式。 36：最大回转直径Φ360mm。 V：重大改进顺序号
本次实训使用的都是 CAK6136V车床，其数 控系统采用的是广州数 控GSK980TA
//程序名（编号） //分进给，主轴正转，换01号车刀 //快速移动到点（20，0） //直线插补到点（20，-10） //快速移动到点（30，-10） //快速移动到点（30，50） //主轴停止，程序结束
单击视频演示
停刀点 起刀点
3. 数 控 编 程 基 础
坐标系定义
数控车床使用X轴和Z轴组成直角坐标系，X轴与机床主轴垂直，Z轴与 主轴轴线方向平行，车刀接近工件方向为负方向，离开工件方向为正方向。
1. 数 控 车 床 简 介
数控车床组成及原理
数控车床一般由输入输出设备、CNC装置、 伺服单元、驱动装置、 可编程控制器 PLC 及电气控制装置、辅助装置、机床本体及测量装置等 组成。
数控系统
电气回路
辅助装置
操作面板
输入/输出 设备
PLC
计算机 数控 装置
机
主轴伺服单元
相对编程
刀具轨迹终点坐标用 相对坐标表示（指令 字U和W），相对坐 标为负值表示沿坐标 轴负方向，相对坐标 为正值表示沿坐标轴 正方向
混合编程
一个坐标轴采用绝 对编程，一个坐标 轴采用相对编程
绝对编程：G01 X200. Z50.; 相对编程：G01 U100. W-50.; 混合编程：G01 X200. W-50.;
应用场合：精度要求较高，中、小批量生产
1. 数 控 车 床 简 介
数控车床 型号
CAK6136V的含义：
C：类别为车床类。 A：结构性代号（沈阳一机） K：数控。 6：组别普通。 1：型别卧式。 36：最大回转直径Φ360mm。 V：重大改进顺序号
本次实训使用的都是 CAK6136V车床，其数 控系统采用的是广州数 控GSK980TA
//程序名（编号） //分进给，主轴正转，换01号车刀 //快速移动到点（20，0） //直线插补到点（20，-10） //快速移动到点（30，-10） //快速移动到点（30，50） //主轴停止，程序结束
单击视频演示
停刀点 起刀点
3. 数 控 编 程 基 础
坐标系定义
数控车床使用X轴和Z轴组成直角坐标系，X轴与机床主轴垂直，Z轴与 主轴轴线方向平行，车刀接近工件方向为负方向，离开工件方向为正方向。
1. 数 控 车 床 简 介
数控车床组成及原理
数控车床一般由输入输出设备、CNC装置、 伺服单元、驱动装置、 可编程控制器 PLC 及电气控制装置、辅助装置、机床本体及测量装置等 组成。
数控系统
电气回路
辅助装置
操作面板
输入/输出 设备
PLC
计算机 数控 装置
机
主轴伺服单元
数控车床编程基础知识PPT(69张)
注：（1）☆号表示电源接通时的G代码状 态；
（2）00组的G代码为一次性G代码；
（3）一旦指定了G代码，一览表中没有的G 代码显示报警信号；
（4）无论有几个不同组的G代码，都能在 同一程序段内指令，如果同组的G代码在同一程 序段内指令了2个以上时，后指令者有效；
（5）可按组号显示G代码。
3.2.2.1 插补功能
2．程序原点
程序原点是指程序中的坐标原点，即 在数控加工时，刀具相对于工件运动的起 点，所以也称为“对刀点”。
3．机械原点
（或称机床原点）
以L-10MC数控车铣中心为例介绍x和 y轴机械原点。
（1）x轴机械原点
x轴的机械原点被设定在刀盘中心距 离主轴中心500mm的位置。
（2）z轴机械原点
（1）数控系统：数控车床的数控系 统是由CNC装置、输入输出设备、可编程 控制器（PLC）、主轴驱动装置和进给驱 动装置以及位置测量系统等几部分组成。
（2）主轴箱 （3）主轴伺服电机 （4）夹紧装置 （5）往复拖板 （6）刀架 （7）控制面板
3．数控车床的加工特点
数控车床加工具有如下特点。 （1）加工生产效率高 （2）减轻劳动强度、改善劳动条件 （3）对零件加工的适应性强、灵活性好 （4）加工精度高、质量稳定 （5）有利于生产管理

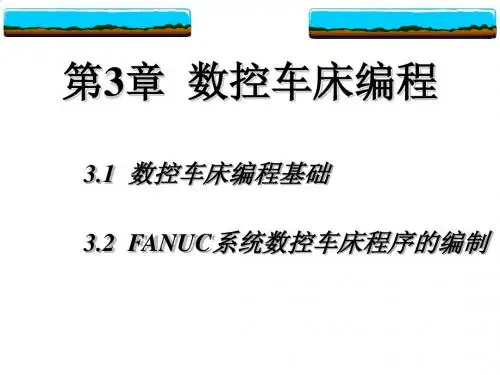

第3章 数控车床编程
3.1 数控车床编程基础 3.2 FANUC系统数控车床程序的编制
3.1 数控车床编程基础
3.1.1 数控车床概述
1．数控车床的分类
数控车床品种繁多，按数控系统的功 能和机械构成可分为简易数控车床（经济 型数控车床）、多功能数控车床和数控车 削中心。
（1）简易数控车床（经济型数控车 床）：是低档次数控车床，一般是用单板 机或单片机进行控制，机械部分是在普通 车床的基础上改进设计的。
数控车床基本操作PPT课件
按操作软件
按扩展+键
按下M-卡
按扩展+键
F:CF卡程序号 O:输到CNC中的程序号
按列表软键 按设备软键 按输入软件
第11页/共36页
练习：
第12页/共36页
数控车床操作
自动循环方式
工作方式选择旋钮旋至自动循环后，此时显示 器小窗口下角显示“MEM”字样。
程序预先存储在存储器中，当选择了程序表中 的一个程序，并按下机床主操作面板上的循环起 动按钮后，启动自动运行，并且点亮循环启动指 示LED。
程序段，在“固定循环”操作中此按钮按下且灯亮时，控 制系统在循环的每步执行完了都停止轴的运动，直到再次 按循环启动键。
2.选择停止
此按钮按下且灯亮时有效，当系统读到M01时，停止 自动方式下的程序执行（相当于暂停功能），再次按下 循环启动键将继续执行程序。 如果选择程序段停止按钮没有被按下，自动执行程序 时，即使在程序段里有“M01”符号，程序也不会被停止 执行。
换刀启动按钮只有在手动状态joghnd下才有效先将及手动刀位号旋钮旋转到所须刀位然后按换刀启动按钮1在机床机操作面板上旋转工作方式选择旋钮到手动数据输入方式mdi输入换刀程序后按循环启动按钮2在机床机操作面板上旋转工作方式选择旋钮到程序编辑方式edit输入换刀程序后旋转工作方式选择旋钮到自动运行方式auto按循环启动按钮执行换刀程序
第34页/共36页
数控机床操作
三色灯
机床三色灯更加一目了然的显示机床当前工作状态： 1）红灯亮时，说明机床正处于报警状态，没有执行 程序； 2）黄灯亮时，说明机床正处于待料状态，没有执行 程序； 3）绿灯亮时，说明机床正处于运行状态，执行程序 未完；
第35页/共36页
感谢您的观看。
数控车工课件ppt
加工精度是衡量数控车工工作质量的重要指标，直接影响到产品 的性能和使用寿命。
加工精度的控制方法
通过优化切削参数、选用合适的刀具、控制工件热变形等方法，提 高加工精度。
加工精度的检测与调整
定期使用测量工具检测工件的尺寸和形状精度，及时调整机床参数 ，确保加工精度符合要求。
数控车工的表面质量检测
表面质量对产品性能的影响
曲面类零件的数控编程
通过对曲面类零件的分析，利用三维 建模软件建立几何模型和工艺模型， 生成相应的加工程序，实现高效、高 精度的加工。
04
数控车工加工技能
数控车工的刀具选择
01
02
03
刀具类型
根据加工需求选择合适的 刀具类型，如尖刀、中心 钻、铰刀等。
刀具材料
斟酌刀具的硬度和耐磨性 ，常用刀具材料包括硬质 合金、高速钢和陶瓷等。
根据图纸和工艺要求，操作数控 车床对各种零部件进行加工，保 证产品质量和生产效率。
数控车床的种类与特点
数控车床的种类
数控车床主要分为卧式数控车床和立 式数控车床两大类，每种类型又有多 种型号和规格。
数控车床的特点
数控车床具有高精度、高效率、高自 动化等特点，能够加工各种复杂形状 的零部件，广泛应用于机械制造、汽 车、航空航天等领域。
数控车工课件
汇报人：
202X-12-31
• 数控车工基础知识 • 数控车床操作技能 • 数控车工编程技能 • 数控车工加工技能 • 数控车工质量控制 • 数控车工职业发展
目录
01
数控车工基础知识
数控车工的定义与职责
数控车工的定义
数控车工是指使用数控车床进行 机械零件加工的技能工人。
数控车工的职责
启动
加工精度的控制方法
通过优化切削参数、选用合适的刀具、控制工件热变形等方法，提 高加工精度。
加工精度的检测与调整
定期使用测量工具检测工件的尺寸和形状精度，及时调整机床参数 ，确保加工精度符合要求。
数控车工的表面质量检测
表面质量对产品性能的影响
曲面类零件的数控编程
通过对曲面类零件的分析，利用三维 建模软件建立几何模型和工艺模型， 生成相应的加工程序，实现高效、高 精度的加工。
04
数控车工加工技能
数控车工的刀具选择
01
02
03
刀具类型
根据加工需求选择合适的 刀具类型，如尖刀、中心 钻、铰刀等。
刀具材料
斟酌刀具的硬度和耐磨性 ，常用刀具材料包括硬质 合金、高速钢和陶瓷等。
根据图纸和工艺要求，操作数控 车床对各种零部件进行加工，保 证产品质量和生产效率。
数控车床的种类与特点
数控车床的种类
数控车床主要分为卧式数控车床和立 式数控车床两大类，每种类型又有多 种型号和规格。
数控车床的特点
数控车床具有高精度、高效率、高自 动化等特点，能够加工各种复杂形状 的零部件，广泛应用于机械制造、汽 车、航空航天等领域。
数控车工课件
汇报人：
202X-12-31
• 数控车工基础知识 • 数控车床操作技能 • 数控车工编程技能 • 数控车工加工技能 • 数控车工质量控制 • 数控车工职业发展
目录
01
数控车工基础知识
数控车工的定义与职责
数控车工的定义
数控车工是指使用数控车床进行 机械零件加工的技能工人。
数控车工的职责
启动
数控车床课件.ppt
毛坯Φ22的硬塑料棒料，要求X方向每次进刀4mm，退刀2mm 全部倒角为1×45°
指令格式：G71 X(U) I K L F
其中：X（U）— 精加工轮廓起点的X轴坐标值。 I — X轴方向每次进刀量，直径值表示，无符号数。 K — X轴方向每次退刀量，直径值表示，无符号数。 L — 描述最终轨迹的程序段数量（不包括自身）。范围: 1—99 F — 切削速度。
外圆粗车循环指令（G71）
系统的刚度来确定。在刚度允许的条件下，尽可能使背吃刀量 等于工件的加工余量。为了保证加工精度和表面粗糙度，一般 都留有一定的精加工余量，一般为0.1～0.5mm。
加工工艺要求
（2）进给速度 的确定 进给速度指在单位时间内刀具沿进给方向移动的距离
（单位为 mm/min）。有些数控车床规定可以选用进给量 f （单位 mm/r）表示进给速度，二者之间的关系为：
AA1变成实际R值QQ1。因此，实际R值与图样不
吻合，所以应该算出斜端面起点与终点处的实际的 QQ1 MQ1 Z向差，可用相似三角形方法精确求算的。否则会 A1A AM
导致端面倾斜度错误。实际R值计算：
QQ1
MQ1 AM
A1 A
17.5 5 15
5.83
G90简单固定循环指令：用于单一形状固定指令 格式：
(a)
Op Zp A
2 Xp
R值计算：为保证刀具切削起点与工件间的安全间隙，刀 具起点的Z向坐标值宜取Z1～Z5，而不是Z0，因此，实际 锥度的起点Z向坐标值与图样不吻合，所以应该算出锥面 起点与终点处的实际的直径差，否则会导致锥度错误。程 序中实际R值可用相似三角形方法求算。
PP1 MP1 A1 A AM
数控车床培训课件PPT(共40页)
量技术的发展，软件式数控是采用微处理器及
大规模或超大规模集成电路组成的数控系统，
它具有很强的程序存贮能力和控制功能，这些
控制功能是由一系列控制程序 (驻留系统内）来
实现的。软件或数控系统通用性很强，几乎只
需要改变软件，就可以适应不同类型机床的控
制要求，具有很大的柔性。目前微型机数控系
统几乎完全取代了以往的普通数控系统。
❖ （1）开环伺服系统 ❖ 工作原理：每当数控装置发出一个指令脉冲信
号，就使步进电动机的转子旋转一个固定角度， 机床工作台移动一定的距离。 ❖ 特点： 开环伺服系统没有工作台位移检测装置， 对机械传动精度误差没有补偿和校正，工作台 的位移精度完全取决于步进电动机的步距角精 度、齿轮箱中齿轮副和丝杠螺母副的精度与传 动间隙等，所以这种系统很难保证较高的位置 控制精度。同时由于受步进电动机性能的影响， 其速度也受到一定的限制。但这种系统的结构 简单、调试方便、工作可靠、稳定性好、价格 低廉，因此被广泛用于精度要求不太高的经济 型数控机床上。
图1-1 数控机床的组成
机床本体
主进辅 运给助 动运动 机动作 构机机
构构
刀辅具选择
刀
刀具方案
具
刀具确定
调 整
数
工
零件图 工艺分析
艺 设
计
刀具调整卡
手
手 工 编 程
程 序 单
自 动
动 输
控
入
纸带输入 机
编
通讯传输
程
(R232C)
组合夹具
夹
床
夹具方案
具
调
通用夹具
整
图1-2 数控机床的加工过程
合格零件
❖ 1．按工1艺.1用.3途数分 控机床的分类
数控车床基本操作PPT课件
.
图4-4 内径车削刀具的安装
.
刀具安装时的注意事项
刀具安装时，应在主轴完全停转的状态下操作。 刀具安装前，应使刀塔上的刀槽处于水平位置，以便于安装。 注意刀具伸出刀架的长度，避免产生刀具的碰撞干涉。 任何刀具在安装时都要确保每一个紧固螺丝锁紧，保证刀具安 装紧固可靠。 不使用的切削液出水口应用螺丝旋上，避免切屑进入，造成堵 塞。 刀具安装完成后，还需设置刀具参数，方能正常使用。
数控车床基本操作
知识、能力目标 数控车床控制面板结构 CRT/MDI面板结构 工件的装夹 数控车床的操作方法及步骤 试切对刀 工件坐标系的建立 小结
.
知识、能力目标
➢知识目标
掌握对刀原理，了解不同的对刀方法。 正确建立车床坐标系（机械坐标系）与工件坐标系之间的区别及联系。
➢能力目标
了解数控车床控制面板及CRT/MDI面板各功能键的作用，并能正确使 用。
工件夹持方式
普通车床的工件夹持方式在数控车床上都可以使用，然而考虑数控加 工的高效性与经济性，现数控车床夹持工件以液压卡盘最为普遍，其种类 主要有两爪油压卡盘、三爪液压卡盘、四爪液压卡盘和三爪公用液压卡盘。
刀具的安装
外径车削刀具的安装 内径车削刀具的安装 刀具安装时的注意事项
.
外径车削刀具的安装
① 将刀具固定块安装在刀塔正面刀座上（不要锁紧）。 ② 将外径刀具放置于刀具固定块上方的刀具槽内，并将刀具固定板放置于刀具固定
图4-5 显示器画面 .
工件坐标系的建立
数控车床加工程序的工件原点一般设定于工件的右端面中心位置，以便测量工件的长 度和直径。工件程序原点的设定方式，常用的是利用刀具补偿量来进行设定。
例如，建立如图4-16所示的工件坐标系时，只要执行指令T0101，则01号外圆粗车刀 的工件坐标系即可建立完成；执行指令T0303，则03号外圆精车刀的工件坐标系即可建立 完成；执行指令T0505，则05号外圆切槽刀的工件坐标系即可建立完成。其实T指令后两位 数值是各切削刀具所设定的补偿号，其X轴补偿值为刀尖所在位置的直径，Z轴补偿值为刀 尖至工件端面（程序原点）的距离。
图4-4 内径车削刀具的安装
.
刀具安装时的注意事项
刀具安装时，应在主轴完全停转的状态下操作。 刀具安装前，应使刀塔上的刀槽处于水平位置，以便于安装。 注意刀具伸出刀架的长度，避免产生刀具的碰撞干涉。 任何刀具在安装时都要确保每一个紧固螺丝锁紧，保证刀具安 装紧固可靠。 不使用的切削液出水口应用螺丝旋上，避免切屑进入，造成堵 塞。 刀具安装完成后，还需设置刀具参数，方能正常使用。
数控车床基本操作
知识、能力目标 数控车床控制面板结构 CRT/MDI面板结构 工件的装夹 数控车床的操作方法及步骤 试切对刀 工件坐标系的建立 小结
.
知识、能力目标
➢知识目标
掌握对刀原理，了解不同的对刀方法。 正确建立车床坐标系（机械坐标系）与工件坐标系之间的区别及联系。
➢能力目标
了解数控车床控制面板及CRT/MDI面板各功能键的作用，并能正确使 用。
工件夹持方式
普通车床的工件夹持方式在数控车床上都可以使用，然而考虑数控加 工的高效性与经济性，现数控车床夹持工件以液压卡盘最为普遍，其种类 主要有两爪油压卡盘、三爪液压卡盘、四爪液压卡盘和三爪公用液压卡盘。
刀具的安装
外径车削刀具的安装 内径车削刀具的安装 刀具安装时的注意事项
.
外径车削刀具的安装
① 将刀具固定块安装在刀塔正面刀座上（不要锁紧）。 ② 将外径刀具放置于刀具固定块上方的刀具槽内，并将刀具固定板放置于刀具固定
图4-5 显示器画面 .
工件坐标系的建立
数控车床加工程序的工件原点一般设定于工件的右端面中心位置，以便测量工件的长 度和直径。工件程序原点的设定方式，常用的是利用刀具补偿量来进行设定。
例如，建立如图4-16所示的工件坐标系时，只要执行指令T0101，则01号外圆粗车刀 的工件坐标系即可建立完成；执行指令T0303，则03号外圆精车刀的工件坐标系即可建立 完成；执行指令T0505，则05号外圆切槽刀的工件坐标系即可建立完成。其实T指令后两位 数值是各切削刀具所设定的补偿号，其X轴补偿值为刀尖所在位置的直径，Z轴补偿值为刀 尖至工件端面（程序原点）的距离。
数控车床编程培训课件(共37张PPT)
X35.5
说明：G90为模态代码
Z-70． X35.
Z-90. X40. F0.2. G0 X100. Z100. M01 T0404
M03 S450 G0 X40. Z-95.
G1 X0.5 F0.05 G1 X40. F0.4 G0 X100. Z100. T0100 M30
培训专用
1-4 数控车床的编程
说明：T后前两位数字表示刀具号码，后两位数字对应该刀具的刀具补偿号， 可由参数设定为 T##
培训专用
1-4 数控车床的编程
2辅助功能〔M代码〕
〔1〕、M00 程序停止 M01 程序任选停止
〔2〕、M03 主轴正转 M04主轴反转 M05主轴停
〔3〕、M08 冷却液开 M09 冷却液关
〔4〕、M02 程序结束 M30 程序结束并返回到程序开始 〔5〕、M98 子程序调用 M99 子程序结束
〔3〕加工开始点：每一次切削的起点。
〔4〕加工终止点：每一次切削的终点。 〔5〕退刀点：刀具加工后，刀具应退出工件外表，该点必须离毛坯有一定的 平安距离。
培训专用
1-4 数控车床的编程
2、固定的程序段落模式。我们习惯把每把刀的加工内容写成的程序，程 序开始时必须都设定加工环境，如主轴转速、程序状态等，加工程序严格 按照固定的进刀退刀模式编写，程序结束时，加上M01语句。这样编写 有两个好处：
〔1〕每把刀有的加工程序，可以根据每把刀的加工内容，以及加工调试时出 现的问题方便地检查该把刀的加工程序。 〔2〕在程序调试时，可以方便的从修改正程序的刀具开始执行，不必从头到尾都执 行，防止了正确程序的重复执行。
培训专用
1-4 数控车床的编程
O0001
M03 S800
说明：G90为模态代码
Z-70． X35.
Z-90. X40. F0.2. G0 X100. Z100. M01 T0404
M03 S450 G0 X40. Z-95.
G1 X0.5 F0.05 G1 X40. F0.4 G0 X100. Z100. T0100 M30
培训专用
1-4 数控车床的编程
说明：T后前两位数字表示刀具号码，后两位数字对应该刀具的刀具补偿号， 可由参数设定为 T##
培训专用
1-4 数控车床的编程
2辅助功能〔M代码〕
〔1〕、M00 程序停止 M01 程序任选停止
〔2〕、M03 主轴正转 M04主轴反转 M05主轴停
〔3〕、M08 冷却液开 M09 冷却液关
〔4〕、M02 程序结束 M30 程序结束并返回到程序开始 〔5〕、M98 子程序调用 M99 子程序结束
〔3〕加工开始点：每一次切削的起点。
〔4〕加工终止点：每一次切削的终点。 〔5〕退刀点：刀具加工后，刀具应退出工件外表，该点必须离毛坯有一定的 平安距离。
培训专用
1-4 数控车床的编程
2、固定的程序段落模式。我们习惯把每把刀的加工内容写成的程序，程 序开始时必须都设定加工环境，如主轴转速、程序状态等，加工程序严格 按照固定的进刀退刀模式编写，程序结束时，加上M01语句。这样编写 有两个好处：
〔1〕每把刀有的加工程序，可以根据每把刀的加工内容，以及加工调试时出 现的问题方便地检查该把刀的加工程序。 〔2〕在程序调试时，可以方便的从修改正程序的刀具开始执行，不必从头到尾都执 行，防止了正确程序的重复执行。
培训专用
1-4 数控车床的编程
O0001
M03 S800
数控车床操作培训课程课件pptx
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
04
编程技巧与案例分析
编程指令详解及示例
G代码指令
详细解释G代码的功能和使用方 法，包括快速定位、直线插补、 圆弧插补等常用指令，并通过实
例演示如何编写G代码程序。
M代码指令
介绍M代码的功能和应用，如程 序暂停、主轴启动/停止、冷却 液开/关等，提供实际案例以帮
参数化编程 探讨参数化编程的原理和实现方法，指导学员如 何利用参数化编程提高编程效率和准确性。
实际案例分析与讨论
案例一
分析一个典型轴类零件的数控车削加工案例，包括工艺分 析、程序编制、切削参数选择等方面，引导学员掌握实际 编程技能。
案例二
讨论一个复杂曲面零件的数控车削加工案例，重点讲解曲 面加工策略和程序优化方法，提升学员解决复杂问题的能 力。
正确佩戴个人防护用品，注意检查其 完好性和有效性，及时更换损坏或失 效的用品。
个人防护用品必须符合国家相关标准， 确保质量可靠。
REPORT
THANKS
感谢观看
CATALOG
DATE
ANALYSIS
SUMMAR Y
03
触电事故
04
预防措施：定期检查电气线路和元器件，确保绝缘良好，接 地可靠；使用合格的电气设备和工具。
05
火灾事故
06
预防措施：严禁在机床附近放置易燃易爆物品，定期检查机 床内部的电气线路和元器件，及时更换老化或损坏的部件。
个人防护用品选用和佩戴要求
根据不同工种和作业环境选用适当的 个人防护用品，如工作服、安全帽、 防护眼镜、耳塞等。
SUMMAR Y
01
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
18
19
1-3 数控机床坐标系
• 一、坐标系确定原则 • 1、刀具相对于静止工件而运动的原则 • 根据零件图样，确定零件的加工原则。 • 2、标准坐标（机床坐标）系的规定 • 右手笛卡儿直角坐标系 • 右手大拇指、食指和中指， • 互为90°
20
• 3、运动方向的规定 • 对于各坐标轴的运动方向，均将增大刀具
• 4、刀具相关点 • （1）刀位点 • （2）对刀点 • （3）换刀点
27
4
数控与数控机床的概念
• 1. 数控即数字控制（NC）用数字化信号对 机床的运动及其加工过程进行控制的一种 控制方法。
• 2. 数控机床：是用数字化信号对机床的运 动及其加工过程进行控制的机床，或者说 是装备了数控系统的机床。
5
• 3. 现代数控系统：利用计算机控制加工功 能，实现数字控制，并通过接口与外围设 备连接，这种系统称为计算机数控系统 （CNC）。
与工件距离的方向确定为各坐标轴的正方 向。
21
• 二、坐标轴的确定 • 1、Z坐标轴 • 1）与主轴轴线平行的标准坐标轴 • 2）正方向：增加刀具和工件之间距离的方向 • 2、X坐标轴 • 1）平行于工件装夹面 • 2）正方向：刀具离开回转中心的方向 • 3、Y坐标轴 • 在确定了X和Z坐标轴后，可根据X和Z坐标轴的正
点、刀具相关点 • 1、机床原点 • 也称机床零点，即机床坐标系的原点，是
指在机床上设置的一个固定点，是数控机 床进行加工运动的基准参考点。 • 数控车床的机床原点一般设在卡盘端面与 主轴中心线的交点处。
25
• 2、机床参考点：用于对机床运动进行检测 和控制的固定位置点。
26
• 3、工件原点：选择工件原点时，最好把工 件原点放在零件图样上的尺寸能够方便地 转换成坐标值的地方。
10
数控机床的工作原理
11
数控机床的特点
• 1．适应性强 • 2．加工精度高 • 3．生产效率高 • 4．自动化程度高，劳动强度低
12
1-2 数控车床的分类
• 1.按车床主轴布置形式分类 • （1）立式数控车床
13
• （2）卧式数控车床
14
• 2.按伺服系统的类型分类 • （1）开环控制数控车床 • 没有位置检测反馈装置，CNC装置发出指
第一章 数控机床基础
1
• 1-1 数控机床概述 • 1-2 数控机床的分类 • 1-3 数控机床坐标系
2
1-1数控机床概述
教学目标 1.数控机床的概念、组成、 工作原理及特点。 2.数控机床的组成及工作过 程。
3
数控机床的产生
• 1946年诞生了世界上第一台电子计算机， 1948年，美国帕森斯公司提出应用计算机 控制机床加工的设想，并与麻省理工学院 合作进行研制工作。1952年试制成功第一 台三坐标立式数控铣床。1958年我国开始 研制数控机床。
• 4 . 数控加工：在数控机床上进行零件加工 的一种工艺方法。他用数字信息控制零件 和刀具位移来进行机械加工。
6
数控机床的组成
7
• 1、控制介质：将零件加工信息传送到数控 装置中去的程序载体。 闪存卡、移动硬盘、 U盘 。
• 2、数控装置：一台带有专门系统软件的专 用计算机。包括输入装置（键盘），控制 运算器，输出装置（显示器）。
8
• 3、伺服系统：数控机床的执行机构，由驱 动和执行两大部分组成。伺服系统分为进 给伺服系统和主轴伺服系统。
• 4、测量反馈装置：安装在数控机床的工作 台或丝杠上 。根据测量实际位置将测量元 转换成电信号，反馈给数控装置，由数控 装置发出指令，纠正误差。
9
• 5. 机床主体：由机械部件和辅助装置组成。 机械部件包括床身，主轴，进给系统。辅 助装置包括冷却装置，润滑装置，换刀装 置，夹紧装置等。
方向，按照右手笛卡儿坐标系来确定Y坐标轴及 其正方向。
22Biblioteka 23• 三、工件坐标系 • 为了使编程人员能够直接根据图样进行编
程，通常在工件上选择确定一个与机床坐 标系有一定关系的坐标系，这个坐标系即 称为工件坐标系或编程坐标系。
24
• 四、数控机床上的有关点 • 有关点：机床原点、机床参考点、工件原
令信号，流程是单向的。精度主要取决于 电机。 • 特点：结构简单，工作稳定可靠，调试维 修方便，价格低廉。
15
• （2）闭环控制数控车床 • CNC装置中插补器发出的位置指令信号与
工作台上检测到的实际位置反馈信号进行 比较，由其差值不断控制运动，进行误差 修补，直到差值为零时听停止。 • 特点：机床移动部件上直接安装直线位移 监测装置，将测量数据反馈到数控装置中， 用比较值对机床进行控制。
16
17
• （3）半闭环控制数控车床 • 伺服电动机的轴或机床传动丝杠装有角度
监测装置，通过检测丝杠转角间接检测移 动部件实际位移，反馈到数控装置。 这种 机床的检测元件装在电机轴或丝杠轴的端 部，此系统内不包括机械传动环节，稳定 性好，反馈的只是进给传动系统的部分误 差，由于采用高分辨率的反馈检测元件， 以及传动部分有补偿，所以精度高。
19
1-3 数控机床坐标系
• 一、坐标系确定原则 • 1、刀具相对于静止工件而运动的原则 • 根据零件图样，确定零件的加工原则。 • 2、标准坐标（机床坐标）系的规定 • 右手笛卡儿直角坐标系 • 右手大拇指、食指和中指， • 互为90°
20
• 3、运动方向的规定 • 对于各坐标轴的运动方向，均将增大刀具
• 4、刀具相关点 • （1）刀位点 • （2）对刀点 • （3）换刀点
27
4
数控与数控机床的概念
• 1. 数控即数字控制（NC）用数字化信号对 机床的运动及其加工过程进行控制的一种 控制方法。
• 2. 数控机床：是用数字化信号对机床的运 动及其加工过程进行控制的机床，或者说 是装备了数控系统的机床。
5
• 3. 现代数控系统：利用计算机控制加工功 能，实现数字控制，并通过接口与外围设 备连接，这种系统称为计算机数控系统 （CNC）。
与工件距离的方向确定为各坐标轴的正方 向。
21
• 二、坐标轴的确定 • 1、Z坐标轴 • 1）与主轴轴线平行的标准坐标轴 • 2）正方向：增加刀具和工件之间距离的方向 • 2、X坐标轴 • 1）平行于工件装夹面 • 2）正方向：刀具离开回转中心的方向 • 3、Y坐标轴 • 在确定了X和Z坐标轴后，可根据X和Z坐标轴的正
点、刀具相关点 • 1、机床原点 • 也称机床零点，即机床坐标系的原点，是
指在机床上设置的一个固定点，是数控机 床进行加工运动的基准参考点。 • 数控车床的机床原点一般设在卡盘端面与 主轴中心线的交点处。
25
• 2、机床参考点：用于对机床运动进行检测 和控制的固定位置点。
26
• 3、工件原点：选择工件原点时，最好把工 件原点放在零件图样上的尺寸能够方便地 转换成坐标值的地方。
10
数控机床的工作原理
11
数控机床的特点
• 1．适应性强 • 2．加工精度高 • 3．生产效率高 • 4．自动化程度高，劳动强度低
12
1-2 数控车床的分类
• 1.按车床主轴布置形式分类 • （1）立式数控车床
13
• （2）卧式数控车床
14
• 2.按伺服系统的类型分类 • （1）开环控制数控车床 • 没有位置检测反馈装置，CNC装置发出指
第一章 数控机床基础
1
• 1-1 数控机床概述 • 1-2 数控机床的分类 • 1-3 数控机床坐标系
2
1-1数控机床概述
教学目标 1.数控机床的概念、组成、 工作原理及特点。 2.数控机床的组成及工作过 程。
3
数控机床的产生
• 1946年诞生了世界上第一台电子计算机， 1948年，美国帕森斯公司提出应用计算机 控制机床加工的设想，并与麻省理工学院 合作进行研制工作。1952年试制成功第一 台三坐标立式数控铣床。1958年我国开始 研制数控机床。
• 4 . 数控加工：在数控机床上进行零件加工 的一种工艺方法。他用数字信息控制零件 和刀具位移来进行机械加工。
6
数控机床的组成
7
• 1、控制介质：将零件加工信息传送到数控 装置中去的程序载体。 闪存卡、移动硬盘、 U盘 。
• 2、数控装置：一台带有专门系统软件的专 用计算机。包括输入装置（键盘），控制 运算器，输出装置（显示器）。
8
• 3、伺服系统：数控机床的执行机构，由驱 动和执行两大部分组成。伺服系统分为进 给伺服系统和主轴伺服系统。
• 4、测量反馈装置：安装在数控机床的工作 台或丝杠上 。根据测量实际位置将测量元 转换成电信号，反馈给数控装置，由数控 装置发出指令，纠正误差。
9
• 5. 机床主体：由机械部件和辅助装置组成。 机械部件包括床身，主轴，进给系统。辅 助装置包括冷却装置，润滑装置，换刀装 置，夹紧装置等。
方向，按照右手笛卡儿坐标系来确定Y坐标轴及 其正方向。
22Biblioteka 23• 三、工件坐标系 • 为了使编程人员能够直接根据图样进行编
程，通常在工件上选择确定一个与机床坐 标系有一定关系的坐标系，这个坐标系即 称为工件坐标系或编程坐标系。
24
• 四、数控机床上的有关点 • 有关点：机床原点、机床参考点、工件原
令信号，流程是单向的。精度主要取决于 电机。 • 特点：结构简单，工作稳定可靠，调试维 修方便，价格低廉。
15
• （2）闭环控制数控车床 • CNC装置中插补器发出的位置指令信号与
工作台上检测到的实际位置反馈信号进行 比较，由其差值不断控制运动，进行误差 修补，直到差值为零时听停止。 • 特点：机床移动部件上直接安装直线位移 监测装置，将测量数据反馈到数控装置中， 用比较值对机床进行控制。
16
17
• （3）半闭环控制数控车床 • 伺服电动机的轴或机床传动丝杠装有角度
监测装置，通过检测丝杠转角间接检测移 动部件实际位移，反馈到数控装置。 这种 机床的检测元件装在电机轴或丝杠轴的端 部，此系统内不包括机械传动环节，稳定 性好，反馈的只是进给传动系统的部分误 差，由于采用高分辨率的反馈检测元件， 以及传动部分有补偿，所以精度高。
