淬火炉淬火的要求
刀的淬火技巧
刀的淬火技巧
刀的淬火技巧是为了提高刀的硬度和耐用性。
以下是一些常见的刀的淬火技巧：
1. 加热：将刀放入淬火炉中，加热到适当的温度。
具体温度取决于刀的材质和所需的硬度。
2. 保持时间：保持刀在适当的温度下的时间，以确保刀的整个结构达到均匀的温度。
3. 淬火介质选择：淬火介质决定了刀的硬度和韧性。
常用的淬火介质有水、油和空气。
水淬使刀的硬度较高，但韧性较低；油淬硬度和韧性相对平衡；而空气淬则使刀的硬度较低，但韧性较高。
4. 进行淬火：将加热至适当温度的刀均匀地放入选定的淬火介质中。
确保整个刀刃都受到淬火。
5. 冷却：刀在淬火介质中冷却，让刀的结构发生变化，提高硬度。
6. 回火：淬火后的刀很脆，为了提高其韧性，需要进行回火。
回火是将刀加热到较低的温度，然后冷却。
具体温度和冷却时间需要根据所需的硬度和韧性进行调整。
7. 温度控制：淬火和回火的温度和时间都需要准确控制，以确保刀具有所需的性能。
总的来说，刀的淬火技巧是一个复杂的过程，需要根据刀的材质和使用需求进行调整和控制。
淬火炉安全操作方法
淬火炉安全操作方法
1. 在操作淬火炉前，请仔细阅读并遵守生产厂家提供的操作手册，了解设备的性能、工作条件和安全标准。
2. 在使用淬火炉前，应先检查设备的各个部分，确认所有设备都处于良好状态，并且无任何问题或损坏。
特别是检查炉膛、加热器和管路的密封性，确保无泄漏。
3. 在操作淬火炉时，请穿上相应的安全防护装备，如防护衣、手套、安全鞋等。
4. 在使用淬火炉前，应确保炉膛内没有任何易燃、易爆的物质。
5. 在操作淬火炉时，应注意控制炉膛温度，以确保不要超过设备的最高工作温度。
过高的温度可能会导致设备内部的损坏或者供料反应过程不稳定。
6. 在操作淬火炉时，请注意防范可能的设备故障，如管路堵塞、加热器故障等。
发现设备故障时，应及时停机检修。
7. 在操作淬火炉时，请勿随意更改操作参数，必须遵守设备的工作流程和工作条件，以确保操作安全和设备稳定。
8. 在操作淬火炉时，请确保设备处于充分的通风状态，以避免产生有害气体或其他危险物质。
同时，请注意设备周围的安全区域，禁止在设备周围堆放易燃、
易爆或有害物质。
9. 在操作淬火炉时，如需停机，请首先关闭燃气或电源开关，并等待设备冷却后再进行维护或检修。
10. 在操作淬火炉时，请注意保持周围环境的整洁，避免设备周围出现杂物，以免影响设备的运行和使用安全。
淬火工艺技术要求
淬火工艺技术要求淬火是金属加工中一种常用的热处理工艺，通过快速加热和迅速冷却以改善材料的硬度和耐磨性，提高金属的物理和化学性能。
淬火工艺技术要求高，下面将讨论几个关键要求。
首先，淬火过程中的加热温度要求准确。
加热温度取决于材料的成分和性能要求。
通常，要保持材料在临界状态下的一段时间，使其完全奥氏体化。
对于不同材料来说，加热温度的控制可能需要使用先进的设备和技术，如电阻炉、感应加热等，以确保准确性和可重现性。
其次，冷却介质选择和冷却速度控制也是淬火的重要要求。
冷却介质可以是水、油、盐水等，在淬火过程中快速冷却材料。
选择适当的冷却介质及控制冷却速度至关重要，以避免材料出现裂纹和变形。
一般来说，高碳钢适合使用油冷，中碳钢适合使用水冷。
另外，还需要进行适当的预淬火加工处理。
预淬火加工可以消除材料内部的应力和杂质，为后续的淬火工艺做好准备。
常见的预淬火加工方法有均匀化退火、正火处理等。
需要注意的是，淬火工艺还涉及到淬火设备的选择和调整。
淬火设备包括炉子、冷却装置等。
对于大型工件来说，还需要控制受热区域的温度分布均匀，避免出现冷热不均匀引起的变形和应力集中。
此外，淬火设备还需要具备快速升温和冷却的能力，以确保淬火过程的一致性和稳定性。
最后，淬火后的回火处理也是淬火工艺中的重要环节。
回火处理可以消除淬火过程中产生的内应力，并调整材料的硬度和韧性。
回火温度的选择要根据材料的性能要求进行，一般来说，越高的温度回火，材料的硬度越低，韧性越高。
综上所述，淬火工艺技术的要求包括准确控制加热温度、冷却速度和冷却介质的选择、合理的预淬火加工处理、适配的淬火设备、以及回火处理的完成。
只有在满足这些要求的前提下，才能达到理想的淬火效果，提高金属材料的硬度和耐磨性，使其具备更好的性能。
淬火炉操作规程

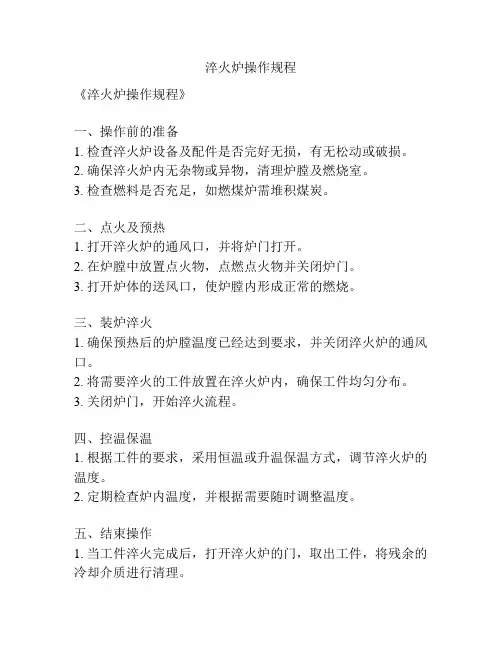

淬火炉操作规程
《淬火炉操作规程》
一、操作前的准备
1. 检查淬火炉设备及配件是否完好无损，有无松动或破损。
2. 确保淬火炉内无杂物或异物，清理炉膛及燃烧室。
3. 检查燃料是否充足，如燃煤炉需堆积煤炭。
二、点火及预热
1. 打开淬火炉的通风口，并将炉门打开。
2. 在炉膛中放置点火物，点燃点火物并关闭炉门。
3. 打开炉体的送风口，使炉膛内形成正常的燃烧。
三、装炉淬火
1. 确保预热后的炉膛温度已经达到要求，并关闭淬火炉的通风口。
2. 将需要淬火的工件放置在淬火炉内，确保工件均匀分布。
3. 关闭炉门，开始淬火流程。
四、控温保温
1. 根据工件的要求，采用恒温或升温保温方式，调节淬火炉的温度。
2. 定期检查炉内温度，并根据需要随时调整温度。
五、结束操作
1. 当工件淬火完成后，打开淬火炉的门，取出工件，将残余的冷却介质进行清理。
2. 关闭淬火炉的送风口、通风口，停止燃料的供给。
3. 对淬火炉进行清洁及维护，确保设备的正常运行。
以上即是关于淬火炉操作规程的内容，希望使用人员严格按照规程操作，确保操作安全及工件的质量。
淬火过程的注意事项【要点】
以下为淬火过程的注意事项，一起来看看吧。
淬火操作：1、淬火前，进一步检查淬火介质是否循环流动良好，淬火夹具齐全，大件淬火起吊设备正常可靠，操作者应穿戴好防护用品。
2、成批生产时，坚持首件淬火合格方可继续出炉的淬火原则，防止出现大批废品。
表面涂防护层零件，去除防护层后再淬火。
3、形状复杂零件入淬火介质前，先在空气中预冷，预冷的时间应保证入淬火介质前温度高于Ar3或Ar1。
轴杆件应垂直入冷却介质，有凹面的工件应将凹面向上入冷却介质，单面有长槽工件，槽口向上，倒入冷却介质，盲孔零件应倒出残盐后，孔口向上入冷却介质。
4、水淬油冷件，水中冷却时间为1s/(3~5mm)，或手感振动减弱，或响声降低时可取出入油冷却，从水池到油池的转移时间为1~2s。
5、一般碳钢用质量分数为5%~10%的NaC1水溶液淬火，水温〈40度，水溶液密度应符合工艺文件规定，水中无污垢。
中碳低合金钢用淬火油或自来水淬火，高合金钢、铸铁、粉末冶金件用油淬火。
形状复杂易开裂件用分级或等温淬火。
6、同一件有两个硬度值要求时，先将高硬度处淬火，然后再在低硬度处淬火，也可以一起淬火后，将低硬度处先提出冷却介质，空冷自回火。
7、淬火自回火件冷却时间确定的原则是：应使零件表面传导温度高于正常回火温度80~100度（相当于高温快速回火），否则表面回火不充分。
8、淬火件冷却到室温后，立即清洗、喷砂并及时回火，淬回火时间相隔一般不超过4h，高合金钢件、形状复杂件淬火后，立即回火。
不允许用低温去应力的方法保温若干小时后再回火，以防奥氏体热稳定化。
淬火要注意的是：1、知道原材料的牌号含碳量等来调整淬火温度。
2、均匀加热，均匀冷却，防止温度过高淬老了火，工件会开裂报废。
3、工件不得带有水、油及其他污物。
4、装炉时不得将工件直接抛入工业炉炉内，以免碰伤工件或损坏设备。
5、淬火用水中不得有油。
肥皂液等赃物，不得在淬火用水中洗手。
6、不采用压缩空气对淬火介质进行搅拌，以免空气依附工件表面，影响冷却速度。
淬火炉淬火工艺及淬火炉结构说明
淬火炉淬火工艺及淬火炉结构说明淬火工艺及淬火炉结构大型立式淬火炉主要用于大型高强度铝合金模锻件的淬火处理。
大型航空航天铝合金构件经大型模锻水压机制备后，需要经过大型立式淬火炉进行淬火热处理才能获得较高的机械强度和优良的物理性能，淬火温度是大型航空航天构件热处理的关键工艺参数，因此大型立式淬火炉温度控制系统的控制目的就是在满足高精度高均匀性炉温控铡要求的前提下尽霹麓建提离生产效率，保证淬火工艺和技术指标的先进性，从而使得待热处理的模锻件获得良好的质量。
淬火炉淬火工艺铝合金经过热处理可以获得良好的机械性能，物理性能和抗腐蚀性能。
高强度的铝合金力学性能不仅与合金成分和内部晶粒织构有关，露且还与合理的热处理工艺和正确的热处理方法有关。
经热处理后，内部晶粒织构发生变化，铝合金力学性能可以提高。
铝合金热处理的目的主要是提高铝合金强度和硬度，消除模锻加工过程中所产生的内应力，使其获得均匀的成分、良好的晶粒织构和优良的性能淬火工艺加热一般包括升温、保温两个过程。
这两个过程互相衔接，不可间断。
升温是淬火工艺的必经步骤，升温速度的快慢是影响产量和能耗的直接因素，井温速度和超调量是一对相互矛盾的指标。
淬火炉升温速度过快，必然会导致超调量过大，从而可能引起待加热铝合金构件过烧报废，为企业带来巨大的经济损失；暑温速度过慢必然会降低产量，增加能耗，同样也影响企业的经济效益。
如何实现快升温低超调的因标是加热过程升温阶段待解决的主要问题。
铝合金构件在加热升温到工艺设定值时，需要保持工艺设定温度一段时间稳定使得合金中的强化相得到充分固溶，称为保温过程。
保温过程的重要指标就是使铝合金构件在淬火温度条件下均匀受热，即保持炉内温度控制精度和均匀性以满是锅合金构件均匀受热的需要1翻。
文章来源：井式电阻炉。
真空淬火炉热处理安全操作规程
真空淬火炉热处理安全操作规程1. 引言本文档旨在确保真空淬火炉的热处理操作过程中的安全性，防止事故的发生，并保护操作人员的安全。
2. 基本要求2.1 操作人员必须具备相关的岗位技能和操作经验，并接受过相关的安全培训。
2.2 操作人员必须严格按照操作规程进行操作，不得随意擅自修改或调整操作参数。
2.3 操作人员必须熟悉真空淬火炉的工作原理、结构及各部位的功能和安全防护装置。
3. 安全设施3.1 真空淬火炉必须设有完善的安全防护设施，包括但不限于温度、压力、液位、气体浓度等报警装置，并保持其正常运行状态。
3.2 真空淬火炉必须设有一套可靠的排放系统，以排出炉内产生的废气和有害物质。
3.3 真空淬火炉在操作过程中必须设有紧急停机按键，以便在发生紧急情况时能及时切断电源。
4. 操作流程和安全措施4.1 准备工作• 4.1.1 检查真空淬火炉的工作状态和安全设施是否正常，并记录相关数据。
• 4.1.2 穿戴好防护装备，包括防护眼镜、耳塞、防护手套等。
• 4.1.3 清理炉膛和淬火介质，确保无杂质。
4.2 开始操作• 4.2.1 打开真空抽气系统，并观察真空度是否符合要求。
• 4.2.2 点火前需确保炉内无泄漏，并进行泄漏测试。
• 4.2.3 点火后，根据操作程序设置好淬火温度和保温时间。
• 4.2.4 运行过程中，注意观察炉内温度、压力等参数的变化，确保操作稳定。
4.3 淬火后操作• 4.3.1 确认炉子内部温度已达到安全范围后，进行降温。
• 4.3.2 关闭真空系统，并等待真空度恢复到正常状态。
• 4.3.3 人员离开作业区前，确保炉子内不再存在高温和有害气体。
5. 废料处理5.1 废弃的淬火介质必须根据相关规定进行处理，不得随意排放。
5.2 废气排放必须符合相关环保法规，并进行必要的处理，确保不对环境造成污染。
5.3 废料收集和处理必须由专业的机构负责，不得擅自处理或外运。
6. 应急处理6.1 发生事故中，如人员身体受伤，应立即采取措施进行急救，并及时报告有关部门。
乙炔火焰淬火工操作规程范本
乙炔火焰淬火工操作规程范本一、安全措施1.在操作前，应仔细阅读乙炔火焰淬火操作手册，并经过必要的培训和指导。
2.操作人员应佩戴耐火防护服、安全帽、防护眼镜、防护手套等个人防护用品。
3.操作区域应有良好的通风设备，确保操作环境的安全。
4.严禁吸烟、使用明火及其他可能引发火灾的行为。
5.必须将乙炔气瓶固定在稳定的支架上，并确保接口密封良好。
6.在使用乙炔火焰淬火时，应将氧气调节阀开至合适的压力，并注意调节器的漏气情况。
7.严禁私自更改或调整设备的操作参数，如气流流速、火焰温度等。
8.操作人员需要定期检查和维护乙炔火焰淬火设备，确保其正常运行。
9.操作结束后，应将乙炔气瓶、氧气气瓶及其他操作工具妥善储存，确保其安全。
二、操作步骤1.将乙炔气瓶连接到乙炔调节器，调节气流流速和火焰温度。
2.将氧气气瓶连接到氧气调节器，调节气流流速和火焰温度。
3.将乙炔气体和氧气按照合适的比例混合，在混合室中点燃乙炔气体。
4.调整火焰温度，使其适应具体的淬火工艺要求。
5.将待淬火的工件放置在火焰下，保持一定的冷却时间。
6.根据工艺要求，适时调整火焰温度和工件的加热时间。
7.淬火后，将工件迅速移出火焰，进行冷却处理。
8.在操作过程中，严格控制火焰的接触面积和温度，确保工件的淬火效果。
9.注意观察工件的表面状态，及时调整火焰的温度和加热时间，以确保淬火质量。
三、常见问题及处理1.工件表面出现裂纹：可能是火焰温度过高或加热时间过长，应适当降低火焰温度和加热时间。
2.工件淬火效果不佳：可能是火焰温度过低或加热时间不足，应适当提高火焰温度和加热时间。
3.工件加热不均匀：可能是火焰接触面积不均，应调整火焰形状和火焰接触面积。
4.操作设备漏气：应立即停止操作，检查设备密封性，修复或更换漏气部件。
5.气瓶压力异常：应立即停止操作，检查气瓶连接和调节器，调整气瓶压力。
四、紧急处理措施1.发生火灾时，应立即关闭乙炔和氧气的供气阀门，切断气源。
淬火的方法20
淬火的方法20淬火是一种非常重要的制作金属工艺，能够使金属具备更加强大的力量和韧性。
在制作的过程中，我们需要经过多个步骤才能够完成。
这些步骤包括加热、保温、冷却等，每个步骤都需要严格的控制条件才能够取得最好的效果。
下面我将为大家介绍淬火的方法有哪些。
一、传统炭火淬火传统炭火淬火方法是金属淬火的最早工艺。
这种方法的特点是温度控制比较困难，因为炭火火情的不稳定性，但是金属淬火的品质很高，得到的回火组织非常精密，比较适合制作高弹性的弹簧和刀具等冲击负荷较大的应用。
二、油淬火油淬火法是一种简单易行、广泛应用的淬火方法。
淬火时，将需要淬火的工件放在800℃左右的淬火炉中加热，然后快速浸入预先准备好的醇类或石油类淬火介质中。
油淬火具有深淬度、淬火速度适中等特点，对于一些较为脆性的金属也比较适用。
三、水淬火水淬火法是淬火中应用比较早，温度较低的淬火方法。
在水中冷却，工件的表面快速冷却，使其内部组织发生相变，从而提高金属材质的硬度和抗拉强度，但是也容易产生裂纹和金属组织变形缺陷，需要特别注意。
四、空气淬火空气淬火是一种以空气为淬火介质将高温的钢材快速冷却。
这种方法可以降低材料奥氏体晶粒的尺寸，从而提高金属的硬度和强度。
空气淬火方法可以进行自然冷却、局部冷却或全局冷却。
五、冷却剂淬火冷却剂淬火主要指的是在淬火介质中添加一定量的冷却剂，从而加快淬火时的冷却速度，得到高硬度的金属材料。
常用的冷却剂包括盐水、盐酸、硫酸和醋酸等。
冷却剂淬火适用于制作强度要求较高的金属材料。
六、淬火加回火淬火加回火法是金属淬火与回火相结合的方法。
在淬火完成后，将工件进行回火处理，可以提高其强度和韧性，并且有效避免淬火产生的脆性缺陷和变形缺陷，也可以根据实际需要对不同部位进行微量回火，达到最佳效果。
七、快速淬火快速淬火是在高温下进行的一种淬火方法，一般快速冷却介质用会水冷，淬出来的工件会拥有很高的硬度，有加深工件的界面硬度和活性表面积等优点，适合用于制备化工、机械、新材料、数码设备等领域的高新产品。
淬火炉设备安全操作规定
淬火炉设备安全操作规定
为了保证淬火炉设备的正常工作，保障人员安全，特制定以下操作
规定：
炉前安全
1.淬火炉设备为高温设备，请勿将易燃物质放置在炉子周围；
2.淬火炉设备在工作过程中会产生大量热量，请勿靠近炉子
操作；
3.请严格遵守用火要求，严禁将明火接近淬火炉设备。
炉内操作
1.操作前请检查淬火炉设备是否正常开启，运转是否正常；
2.确保淬火炉设备内有足够的冷却水，且水量正常；
3.操作人员需穿戴好防护用具，如防护手套、口罩等；
4.操作人员请勿将手臂、手指等身体部位伸入淬火炉设备内，
以免发生危险；
5.真空淬火炉设备在开启前需检查真空度是否正常，并按照
操作要求进行操作。
炉后安全
1.操作完成后，先关闭淬火炉主电源，确保设备停止运转；
2.检查设备是否有异常情况，如异常请及时处理；
3.当前淬火炉设备内温度仍较高，需要加以警示；
4.请勿私自拆卸淬火炉设备，除非有专业技术人员在场指导。
紧急处理
1.发生炉内异常情况时，请首先关闭电源，避免更大的事故
发生；
2.发生人员烫伤、感觉异常等情况时，请立即拨打急救电话
并寻求专业医生帮助。
以上规定为淬火炉设备的基本操作安全规范，如果发现有不适用的情况，应当及时停机处理。
涉及到设备的修理、保养请及时联系专业维修人员。
真空淬火炉热处理安全操作规程
真空淬火炉热处理安全操作规程真空淬火炉是一种非常特殊的热处理设备，能够在无气氛的环境下加热、淬火和回火材料。
这些特殊的条件使得真空淬火炉处理的工作件具有更高的质量和性能。
但是，由于真空淬火炉需要在高温和高压条件下进行操作，所以需要严格的安全操作规程来指导和保护操作人员的安全。
下面是真空淬火炉热处理的安全操作规程，共：一、设备安全1. 真空淬火炉必须安装在通风良好的场所，禁止在潮湿、易燃易爆等危险场所使用。
2. 在使用真空淬火炉进行热处理时，必须做好防火安全措施，设备使用完毕必须断电、关闭氮气和气闸等管道设备。
3. 真空淬火炉的前后通道、观察窗口及压力表等设备必须完好无损，压力表、压力开关、温度计等设备必须正常；若有损坏或异常点，必须立即修复。
4. 在工作状态下，禁止在真空淬火炉周围制造火源、禁止烟草和酒水等消费品进入。
5. 在关键设备中应设置安全保护措施，如断电自锁设备、断气自锁装置等，确保在设备故障情况下自动停机，以确保操作员的安全。
二、操作规程1. 在操作之前，必须定期检查真空炉设备的零部件，确保各项参数符合操作要求，如真空炉的壁厚、密封性、气压、热处理温度等。
2. 在使用真空淬火炉加热物料时，必须严格按照加热曲线进行操作，不能盲目调节加热曲线。
3. 热处理过程中，严禁操作员离开操作现场，必须在旁边进行全程监管，以确保加热过程的安全和有效。
4. 在开启淬火工艺时必须确保炉子内物料达到正确温度并处于稳定状态。
在淬火前必须保证真空炉内压力降到预定值，并关闭所有的进气口。
5. 为了确保热处理效果和维护操作员安全，淬火过程必须进行监控，必须以专人负责操作玻璃栈管内的控制仪器，及时采取措施进行调节。
6. 若在操作过程中出现突发情况，如闪爆、爆炸等，第一时间必须切断掉所有的供应管道和电源，疏散人员。
三、设备维护1. 为了保证真空淬火炉的有效和安全，在每次焙烧前必须对设备进行维护和清洁处理，并对设备的各个零部件进行检查和维修。
淬火炉安全操作方法
淬火炉安全操作方法
淬火炉是一种用于热处理金属的设备，需要严格遵守安全操作规程，以防止意外事故的发生。
以下是淬火炉的安全操作方法：
1. 确保炉子的工作区域清洁整齐，无杂物堆积。
周围应有足够的通风设施。
2. 确保淬火炉处于稳定的工作状态，各部件应正常运转。
若发现异常，应立即停机检修。
3. 使用淬火炉前，需要戴上防护手套、护目镜和防护服等个人防护装备。
4. 在操作淬火炉之前，需要熟悉炉子的使用说明书，并按照说明书的要求进行操作。
5. 在启动淬火炉之前，确保淬火介质（如油、水等）的温度、用量和质量等指标符合要求。
6. 将待处理的金属材料逐步放入炉内，注意避免互相碰撞和跌落。
放置完毕后，将炉门牢固关闭。
7. 启动淬火炉后，应监控炉子的温度和压力等参数，确保其在正常工作范围内。
8. 在淬火过程中，避免操作人员靠近炉子，以防止热辐射和其他伤害。
9. 淬火过程中，如发现异常情况，应立即停机，并采取相应的应急措施。
10. 淬火完毕后，应关闭淬火炉，并等待其冷却至安全温度，再进行其他操作。
11. 在操作过程中，应注意防止炉子周围的火源和易燃物。
12. 定期对淬火炉进行检查和维护，保持其设备和安全系统的良好状态。
总之，淬火炉的安全操作方法需要保证设备正常运转、个人的安全防护和合理的
操作步骤，以确保操作人员的安全和设备的正常运行。
淬火炉安全生产操作规程
淬火炉安全生产操作规程1. 引言淬火炉是工业生产中常用的热处理设备之一，用于调整金属材料的组织结构与性能。
为确保淬火炉的安全生产，减少事故发生，保护员工和设备的安全，制订本操作规程。
2. 目的本操作规程的目的是规范淬火炉的安全操作方式，保证操作人员能够正确、安全地使用淬火炉进行工作，并确保所有操作符合相关法律法规和技术要求。
3. 适用范围本操作规程适用于所有使用淬火炉进行工作的人员，包括操作员、维护人员等。
4. 淬火炉的安全操作流程4.1 前期准备在开始操作淬火炉之前，操作人员应进行以下的前期准备工作：•确保淬火炉的电气系统和水冷系统正常运行；•清理淬火炉周围的杂物和易燃物；•审查工件的材质和工艺要求，确保其适合淬火炉的操作；•准备好必要的个人防护装备，包括防护眼镜、耳塞、耐高温手套等。
4.2 启动淬火炉启动淬火炉之前，操作人员应按照以下步骤进行操作：1.检查淬火炉的电源和气源是否正常供应；2.打开淬火炉的总阀门，并调整燃烧机的火焰大小；3.检查点火电极的连接是否正常，并进行点火测试；4.检查炉膛内部的情况，确保没有杂物和工件。
4.3 操作淬火炉在操作淬火炉时，操作人员应按照以下流程进行操作：1.将待处理的工件放入淬火炉，注意保持安全距离；2.关上淬火炉的门，并锁紧，以确保炉膛密封；3.根据工件的材质和工艺要求，调整淬火炉的温度和时间参数；4.监控淬火炉的温度和压力等参数，并及时调整；5.在淬火炉操作期间，禁止打开炉门，以免引起温度骤变和危险事故；6.操作结束后，等待淬火炉冷却至安全温度后，方可打开炉门取出工件。
4.4 停机与维护在停机与维护过程中，操作人员应注意以下事项：•关闭淬火炉的总阀门及电源；•清理淬火炉周围的杂物和易燃物；•定期检查淬火炉的燃烧机、电控系统和水冷系统的正常运行情况；•定期进行淬火炉的保养和维修工作，清理炉膛内部的杂物和积碳。
5. 安全注意事项在淬火炉的操作过程中，操作人员应注意以下安全事项：1.严禁违章操作，禁止超负荷工作；2.熟悉淬火炉的工作原理和操作要点，确保操作正确；3.使用个人防护装备，保护好自己的眼睛、耳朵、手部等；4.定期检查淬火炉及其周边设施的安全状况，发现问题及时报修；5.遵守相关操作规程和安全生产制度，确保自身和他人的安全。
淬火炉安全操作规程
淬火炉安全操作规程淬火炉是一种用于淬火金属材料的设备，而淬火过程是高温高压的操作，需要严格遵守安全操作规程。
以下是淬火炉的安全操作规程，详细阐述了淬火炉的安全操作流程和常见的安全注意事项。
一、淬火炉的安全操作流程：1. 穿戴个人防护装备：进入淬火炉作业区域时需要穿戴符合标准的防护服、防护眼镜、防护手套等个人防护装备。
2. 环境检查：进入淬火炉作业区域前，需要检查环境是否安全，无明火、易燃物品等，确保操作环境符合安全要求。
3. 预热淬火炉：在开始淬火工作之前，需要将淬火炉预热到设定温度，确保操作温度符合要求。
4. 加入金属材料：将待淬火的金属材料放入淬火炉中，并确保材料的位置和数量符合操作要求。
5. 控制温度和时间：根据淬火工艺要求，设定合适的温度和时间参数，并通过淬火炉的温度控制系统进行监控和调节。
6. 开始淬火：当温度和时间达到要求，开启淬火炉的淬火装置，将金属材料快速冷却至设定温度以下。
7. 淬火结束：淬火时间到达设定值后，关闭淬火装置，等待金属材料冷却完全。
8. 取出淬火件：淬火件冷却完全后，用工具将淬火件从淬火炉中取出，并进行后续处理。
二、淬火炉的安全注意事项：1. 规范操作：严格按照操作规程进行操作，不得擅自调整设备参数或绕过安全系统。
2. 提前准备：在操作淬火炉之前，需仔细检查设备和工具是否完好，并做好预热及操作准备。
3. 个人防护：务必穿戴符合要求的个人防护装备，并确保个人防护设备完好无损。
4. 防火防爆：严禁在淬火炉周围使用明火和易燃物品，并确保周围环境清洁整齐。
5. 排除燃气泄漏：淬火炉采用燃气作为燃料时，操作人员应定期检查燃气管道是否漏气，并及时排除泄漏隐患。
6. 温度监测：定期检查淬火炉的温度计和控制系统是否正常工作，保证温度的准确性和可控性。
7. 避免烫伤：淬火炉温度高，操作人员离淬火炉应保持一定距离，以避免烫伤。
8. 紧急情况应急处置：在发生紧急情况时，操作人员需要冷静应对，立即停止工作，按照应急预案进行处置，并及时报警寻求帮助。
12锻热厂中温盐炉淬火工艺守则
中温盐炉淬火工艺守则一、对淬火零件的要求1、淬火零件的内部组织应为预先热处理（退火、正火、调质）的合格组织。
2、淬火零件表面宏观无裂纹、夹灰、磕碰、划伤、锈斑、毛刺、飞边等。
3、淬火零件材料牌号必须符合图纸、工艺要求。
4、蜗杆类零件淬火前的齿面粗糙度为：M≥12时，不大于Ra3.2；M＜12时，不大于Ra6.3。
二、加热前的准备工作1、零件包扎前要仔细检查：（1）、零件表面裂纹、夹灰、磕碰、锈斑、加工余量。
（2）、确认零件要求的淬火部位、硬度、变形等技术要求，核对零件的形状、材料、加工状态是否与图纸及工艺文件相符（材料代用凭代用单）。
（3）、如有疑问预先提出联系。
2、零件包扎时要符合下列要求：（1）、所用铁丝或工具应符合下表（见表1）要求：表1注：两股合用，零件允许最大重量按单股的1.6倍计。
（2）、用钳子包扎零件时，要注意防止将铁丝扭伤。
（3）、包扎或用工具时，必须注意防止零件在加热与冷却过程中产生变形、开裂、软点等。
轴类零件用铁丝包扎时，必须对称垂直。
（4）、在下列情况下必须用铁丝石棉包扎：Ⅰ：退刀槽深大于2mm。
Ⅱ：直径不均匀的轴类：a、φ大≤50mm。
φ小≤1/3φ大者。
Ⅲ:厚薄悬殊零件：圆盘类：a) φ≤100mm、δ≤5mm。
b) φ＞100mm、δ≤10mm。
轴类：a) φ＜50mm、δ≤10mm者。
Ⅰ：轴类键槽。
Ⅱ：板或圆盘上的不均匀圆孔。
（3（1）、35钢、45钢、渗碳件及有效厚度（直径）≤50mm的高碳钢、合金钢、铸铁等零件，烘干即可。
（2）、有效厚度（直径）＞50mm的高碳钢、合金钢、铸铁等零件应在350～400℃空气炉预热，时间不小于1小时。
（3）、盐炉快速加热零件按（2）进行预热。
三、中温盐浴加热1、加热零件或工具不得直接接触到电极、护罩，吊起加热零件时吊钩与吊具要绝缘。
2、盐浴每星期至少捞渣一次，长轴类零件加热不准触及炉渣。
3、加热时间在60分钟以上的工具钢、盐浴在加热前必须进行脱氧。
钢淬火与回火知识要点
例题： 已知T12钢，Ac1=730℃,ACcm=820℃, 试确定其淬火加热温度，并分析原因。
在工件尺寸大，加热速度快的情况下，淬火温度 可取Ac3+50~80℃；
另外，加热速度快，起始晶粒细，也允许采用较 高的加热温度，细晶粒钢Ac3+100℃。
适用条件：
只适用于尺寸较小的工件。
5．等温淬火法 概念：工件淬火加热后，若长期保持在下贝氏体转 变区的温度使之完成奥氏体的等温转变，获得下贝 氏体组织，这种淬火方法称等温淬火法。如曲线d所 示。
等温淬火与分级淬火的区别在于前者是获得下贝氏 体组织。
等温淬火目的：获得变形小，硬度高并兼有良好韧 性的工件。
第六节 钢的回火
概述 1、回火概念： 将淬火零件重新加热到低于临界点某一温度，保温 后空冷到室温的热处理工艺称为回火。 回火时的转变称为回火转变。 2、回火原因
一、淬火介质的冷却作用
1、分类 （1）按聚集状态分类： 淬火介质有固态、液态、气态。 最常用介质为液态介质，淬火时不仅发生传热作用，还会 产生物态变化，因此过程较为复杂。 （2）按液态淬火介质是否具有物态变化： 分为有物态变化的和无物态变化的。 2、有物态变化的淬火介质淬火冷却过程可分为三个阶段： （1）蒸气膜阶段： 工件表面产生大量过热蒸汽，紧贴工件形成连续的蒸汽膜； 冷却主要靠辐射传热，冷却速度较缓慢。
3、无物态变化的淬火介质： 淬火冷却主要靠对流散热。 温度较高时辐射散热占有很大比例，也有传导传热。 二、淬火介质冷却特性的测定 淬火介质冷却能力最常用的表示方法是所谓的淬火烈度H。 1、概念： 规定静止水的淬火烈度H＝1，其它淬火介质的淬火烈度由与静 止水的冷却能力比较而得。 2、实质： 反映钢内部的热传导系数以及钢与介质间的给热系数的关系， 即淬火介质的冷却能力。 注意：不同淬火介质，在工件淬火过程中其冷却能力是变化 的。几种常见淬火介质的淬火烈度H，如下表所示。
淬火加热温度及淬火加热保温时间的选择
淬⽕加热温度及淬⽕加热保温时间的选择⼯业挤压铝合⾦制品不像建筑铝型材6063合⾦，可以在挤压时⽤风冷或⽔冷进⾏淬⽕(在线淬⽕)，⽽多数合⾦要在专门的加热和冷却设备(淬⽕炉和冷却槽)中进⾏淬⽕处理。
淬⽕的加热温度、转移时间、冷却⽅式都有严格的规定。
淬⽕加热温度的选择淬⽕加热温度主要根据相图中低熔点共晶温度和合⾦溶解度曲线的温度来选择。
成分为B1的合⾦只有温度⾼于t溶时β相溶于基体形成单⼀的α固溶体。
当铝合⾦淬⽕炉井式温度继续升⾼到t共时，超过了⾮平衡结晶条件下的低熔点共晶温度，即产⽣低熔点共晶体熔化，称过烧。
⾦属制品过烧，造成废品。
因此淬⽕加热温度必须低于共晶温度(过烧温度)，⽽⾼于合⾦的溶解度曲线温度。
从理论上讲共晶温度与过烧温度是⼀致的。
实际上由于⾮平衡结晶以及杂质元素的加⼊，实际的过烧温度⽐理论上的共晶温度略低。
淬⽕加热温度是铝合⾦热处理中的⼀个重要的⼯艺参数，铝合⾦的淬⽕加热温度范围很窄，应适当选择，且其温度波动范围⼀般不应超过± 3℃。
但由于铝合⾦制品淬⽕⼤多采⽤⽴式淬⽕炉，其温差很难保证在± 3℃以内，多数淬⽕炉的温差都有± 5℃甚⾄更⼤，所以淬⽕加热温度的温差通常控制在± 5℃。
⼀般来说在保证不发⽣过烧的前提下，应尽量提⾼淬⽕加热温度。
因为温度越⾼，合⾦元素和强化相固溶越好，则淬⽕时效后的⼒学性能就越⾼。
淬⽕加热保温时间淬⽕加热保温时间主要取决于强化相的固溶速度。
⽽强化相的固溶速度⼜与淬⽕加热温度、合⾦的本性、组织状态、制品断⾯⼤⼩、加热条件、介质及装炉多少等因素有关。
⼀般淬⽕加热温度偏上限时，其保温时间相应要短⼀些。
经过⾼温挤压、变形程度较⼤的，保温时间较短。
⽽预先经过退⽕的制品，由于其强化相缓慢析出较粗⼤，使其强化相溶解速度较慢，因⽽保温时间相应的长⼀些。
制品在热空⽓中加热和在盐浴中加热其保温时间⼤不⼀样。
在盐浴中加热的时间要短得多。
⼯业⽤铝合⾦型、棒材多数是⽤⽴式空⽓淬⽕炉，其保温时间是以⾦属表⾯温度或炉膛温度达到淬⽕温度下限开始计算保温时间。
淬火的工艺流程
淬火的工艺流程
《淬火工艺流程》
淬火是一种金属材料加工工艺，通过在高温下迅速冷却金属材料，使其表面或整体达到一定的硬度和强度，从而提高其耐磨性和使用寿命。
淬火广泛应用于机械制造、汽车制造、航空航天等领域。
淬火工艺流程一般包括以下几个步骤：
1. 预热：将金属件放入炉内进行预热，使金属材料温度均匀升至一定温度。
预热的目的是为了降低材料的内应力，使金属件在淬火过程中不易产生裂纹。
2. 淬火介质选择：根据金属材料的种类和要求的硬度，选择合适的淬火介质。
一般常用的淬火介质有水、油、盐水等。
3. 加热：将金属件送入淬火炉中进行加热至一定温度。
不同的金属材料和要求的硬度需要的加热温度也不同。
4. 淬火：当金属材料达到一定温度后，迅速将其放入淬火介质中，进行快速冷却。
淬火的过程中，要保证金属件表面和内部温度均匀，以确保达到理想的硬度和强度。
5. 温度回火：淬火后的金属材料容易产生内应力，为了消除这些应力并提高金属材料的韧性和塑性，需要进行温度回火处理。
回火温度和时间根据金属材料的种类和要求的性能而定。
通过以上工艺流程，金属材料可以达到较高的硬度和强度，提高其使用寿命和耐磨性。
淬火工艺的不断改进和完善，对于提高金属材料的性能和扩大其应用范围具有重要意义。
淬火工艺流程
淬火工艺流程淬火是一种常见的金属加工工艺，通过迅速冷却材料来改变其组织和性能。
下面是淬火工艺流程的详细介绍。
淬火工艺流程分为预热、加热、保温、冷却四个阶段。
首先是预热阶段。
在淬火前需要将材料进行预热，一方面是为了消除材料内部的残余应力，另一方面则是为了提高材料的均匀性。
预热温度一般比加热温度低一些，通常在250-400°C之间。
预热时间一般根据材料的形状和规格来确定，一般为1-2小时。
接下来是加热阶段。
在预热后，将材料放入淬火炉中进行加热。
加热温度取决于材料的类型和要求，不同材料有不同的最佳加热温度。
加热速度也很重要，一般要求在温度范围内控制在10-20°C/分钟。
在加热过程中，要保证整个材料均匀受热，避免出现温度差异。
然后是保温阶段。
在达到所需加热温度后，需要保持一段时间的保温，使得材料内部的组织达到热平衡。
保温时间一般根据材料的类型和规格来确定，一般为30分钟到1小时。
最后是冷却阶段。
在保温结束后，将材料迅速冷却，以达到淬火的目的。
冷却方式有多种，常见的包括水淬和油淬。
水淬速度快，适用于一些易于淬火的材料，而油淬速度相对较慢，适用于一些较难淬火的材料。
冷却过程中需要保持材料的均匀性，避免出现温度差异和变形。
需要注意的是，淬火工艺流程中各个环节都需要严格控制温度和时间，确保淬火效果的一致性。
同时，材料的选择也很重要，不同的材料对淬火的适应性不同，需要根据实际情况进行选择。
总之，淬火是一种常见的金属加工工艺，通过迅速冷却材料来改变其组织和性能。
淬火工艺流程包括预热、加热、保温和冷却四个阶段，每个阶段都有具体的要求和控制参数。
通过严格控制每个环节，可以获得理想的淬火效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、对截面厚薄悬殊、形状复杂的零件，为防止开裂和减小变形，可将危险截面处预冷到Ar1以下温度淬火，预冷可用空冷、水冷、油冷等方法。
4、对盘状零件应采用与轴向方向平行方式浸入冷却介质而后在回火进程中用夹具较正其变形。
5、对易变形的零件及高速钢零件应采用分级冷却。一般在150~200℃的硝盐槽停留1min/5~10mm然后空冷；对高速钢是在580~620℃中性盐浴中停留，然后空冷。
6、对在淬火炉硝盐槽中冷却的零件，不得在淬火加热介质中用黄血盐脱氧，以免爆炸伤人。
7、零件淬火后应尽快回火，停留时间不允许超过4小时，重要形状复杂大件、锻模、合金工具钢、碳素钢、高速钢单件应及时回火，以免发生裂纹和变形。
4、使用淬火炉气体渗碳炉加热时，如渗碳后一次加热淬火件应控制在15~20滴/分的速度向炉内滴煤油进行保护。
5、应按有关工艺文件抽查淬火后零件的硬度，应大于或等于上限，调质件d≥50mm时其硬度≥35HRC，d为30~50mm时，其硬度≥45HRC，d≤30mm，其硬度≥50HRC。
二、操作应选适当的工装来保证变形量最小，有些特殊的零件应设计专用工装。
淬火炉淬火的要求
一、对设备要求
1、工艺前对工艺要求校核仪表。
2、使用盐浴炉加热时，工作前应进行脱氧，对于中温盐浴（30%NaCl+70%BaCl2），其氧化物应控制在0.3%~0.5%之内，对于高温盐浴（100% BaCl2），其氧化物应控制在0.8~0.9%以内，其中BaO≤0.4%。
3、使用箱式电阻炉加热时，为了防止零件氧化脱碳，应向炉内喷煤油或在料盘里铺木炭加以保护。
