波形钢腹板PC箱形梁桥的抗剪验算

波形钢腹板PC箱形梁桥的抗剪验算

波形钢腹板PC箱形梁桥的抗剪验算摘要:本文以重庆某波形钢腹板PC箱型刚构的整体计算得出几个典型截面的剪力和扭矩为基础,从波形钢腹板的抗剪强度和剪切屈曲两方面进行验算。

通过该计算方法验证在设计荷载和极限荷载作用下剪力是否满足要求,确保桥梁的抗剪安全。

关键词:波形钢腹板、连续梁桥、抗剪强度验算、屈曲验算0 引言顾名思义,波形钢腹板PC组合箱梁桥就是用波形钢板取代PC箱梁的混凝土腹板作腹板的箱形梁。

由于用波形钢腹板代替了混凝土腹板,减轻了PC箱梁的自重,进而减少了下部结构的工程量,降低了造价,也避免了一般梁桥腹板易开裂问题。

从结构上看,波形钢腹板PC箱梁受力明确,在轴向力和弯矩作用下,腹板上的轴向应力基本为零,轴向力基本由混凝土顶底板承受;在剪力作用时87%左右的剪力由波形钢腹板承受。

因此,对波形钢腹板PC箱型梁桥进行设计时,需对钢腹板进行抗剪切强度验算和剪切屈曲验算。

本文以重庆某波形钢腹板PC箱型刚构为依托,以该桥的整体计算得出几个典型截面的剪力和扭矩为基础,从波形钢腹板的抗剪强度和剪切屈曲两方面进行验算。

1 依托工程及使用材料1)工程概况某桥采用85+148+85m波形钢腹板PC刚构桥方案,桥梁全长318m。

主梁为单箱单室箱梁,箱梁顶横坡与路拱同坡为3%,刚构悬臂部分箱梁采用变截面。

波形钢腹板PC组合箱梁预应力体系采用双向预应力。

纵向预应力束分为体内束和体外束。

体内束采用钢绞线。

体外束采用型低松弛环氧涂层钢绞线,于全桥合拢后张拉,边跨设体外束,中跨设体外束。

2)使用材料混凝土箱梁采用C60混凝土。

波形钢腹板采用Q345D 钢材。

2、整体模型分析和工程荷载取值通过对该桥进行midas建模,取得关键截面的剪力值。

取值截面如下图所示。

关键截面位置图1#截面为边跨支点,2#截面为边跨l/4截面,3#截面为支点左截面,4#截面为支点右截面,5#截面为中跨l/4截面,6#截面为跨中截面。

3.分析方法介绍和计算结果分析波形钢腹板桥梁的最大特点就是波形钢腹板承担了整个截面的所有剪力。

波形钢腹板PC组合箱梁桥的正截面抗弯计算

波形钢腹板PC组合箱梁桥的正截面抗弯计算
隔 板 ,模 型梁 承受 均布荷 载 。
1 6 I 交 通 标 准 化 2
Bde Tn lni e g 桥梁与隧道工程 rg & un g er j eE n i n

某预应力混凝土连续i构轿悬灌箨肇 i i j l
— — ~ ¨_ — — … — — — — — — ~ 一 一 ’ ~ 一 … … 一 … … — — — — — —
-1 -+ {
施 工技木研
刘 爱 萍
( 北 省 邢 台市 政 建 设 集 团 有 限 公 司 ,河 北 邢 台 0 4 0 ) 河 5 0 1
摘 要 : 以 某预 应 力混 凝 土 连 续 刚 构桥 悬臂 施 工 为例 ,介 绍 桂 篮设 计 结 构 型 式 、i  ̄ 3 法 、安 装 方 法 ,探 讨 混 凝 土 悬臂 施 L- - , . 3 S 艺及 挂篮 移 动 工 艺流 程 .并 分 析 施 工应 注 意的 安 全 问题 。 --
正截 面抗 弯计算 方法 进行 探讨 。
2 波 形钢 腹板 预应 力 混凝 土组 合箱 梁桥 的正 截 面 抗 弯计算
2 1 偏 载 效 应 .
室波 形钢 腹板组 合箱 梁翼板 有效 宽度 比的计 算 经验
公式 。将 翼板有 效宽 度 比定 义 为 :
O b/ = b () 1
式 中 ,b、b 别 为翼 板 的有 效 宽 度及 实 际宽 分
度。 表 1 出 了单 箱 单 室波 形 钢腹 板 组合 箱 梁顶 板 给 有效 宽度 比的经验 计算公 式l l l 。 23 体 外预 应 力筋的极 限应 力及 有效 高度 分析 .
由于波形 钢腹 板纵 向等效 弹性 模量 很低 ,纵 向 刚度较 差 ,其 限制 畸变 变 形 的 畸变 翘 曲 刚度很 弱 。 如 果在 实桥设 计 当 中,合理地 设 置横 隔板 ,使得 畸

波形钢腹板PC组合连续梁桥设计

波形钢腹板PC组合连续梁桥设计

波形钢腹板PC组合连续梁桥设计1 波形钢腹板PC组合箱梁的特点波形钢腹板预应力混凝土(PC)组合箱梁结构是一种新型的钢—预应力混凝土组合结构(图1)。

图1 波形钢腹板箱梁这种组合箱梁结构的特点是:占自重25%左右的腹板采用轻型波形钢板,大幅度减轻了箱梁的自重,使基础工程在内的下部结构减少,从而降低了材料用量和造价。

由于不需要混凝土腹板,相应减少了钢筋和模板的拼装、拆除作业,缩短了工期。

在结构上看,波形钢腹板PC组合箱梁充分利用了混凝土抗压,波形钢腹板质轻、抗剪屈服强度高的优点。

波形钢板最早应用在船舶、集装箱以及机翼地制造中,后来开始应用在民用建筑之中,瑞典早在二十世纪六十年代,就将冷轧波形钢板梁用于较大跨径的屋顶主梁。

这种波形钢腹板因其在轴向为折叠状板,当受到轴向预压力作用时能自由压缩,因此由上、下混凝土翼板的徐变、干燥收缩产生的变形几乎不受约束,从而避免了由于钢腹板的约束作用而造成箱梁截面预应力的损失。

用波形钢板代替平面钢腹板,不仅减轻了箱梁自重,而且也省去了设置纵横向加劲肋的繁杂工艺,钢板的加工更为便利。

与混凝土腹板箱梁相比,仅有十几毫米厚的钢板所能承受的剪力对混凝土腹板来说,将达数十厘米厚,其重量仅为混凝土腹板的1/20左右,同时波形钢板具有很高的抗剪屈曲强度,抗剪的要求很容易满足。

更为重要的是,波形钢腹板有效地解决了传统的预应力混凝土箱梁腹板易出现斜裂缝的问题。

波形钢腹板PC组合箱梁所具有的区别于一般PC箱梁的特点,主要表现在波形钢腹板、体外预应力束布置、波形钢板与上下混凝土板的结合,即抗剪连接件等几方面。

近年来,我国展开了这种结构的力学性能、工程设计和施工方法等方面的研究[1-5],并已经建造了几座波形钢腹板PC组合箱梁桥。

2 结构设计本桥为上海市中环高架道路上中路越江隧道~申江路济阳路立交SW匝道,为上海市第一座此类桥梁。

该桥为两跨45+45m等高预应力波形钢腹板PC组合连续箱梁桥。

波形钢腹板PC箱梁的等效计算方法

波形钢腹板PC箱梁的等效计算方法

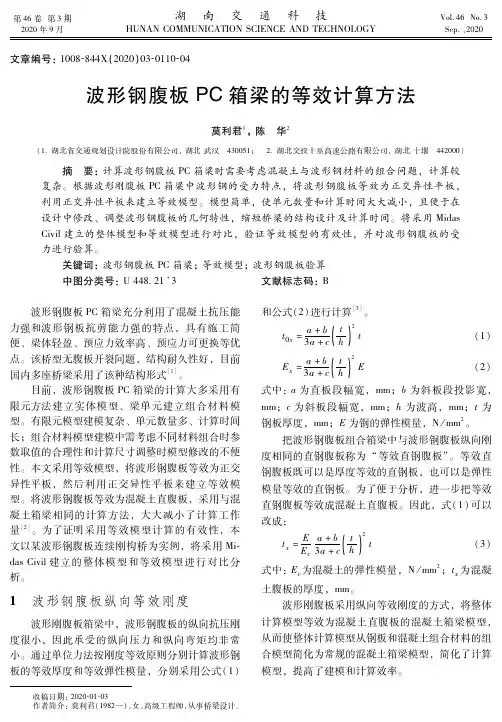

第46卷第3期2020年9月湖南交通科技HUNANCOMMUNICATIONSCIENCEANDTECHNOLOGYVol.46No.3Sep.,2020 收稿日期:202001?03作者简介:莫利君(1982—),女,高级工程师,从事桥梁设计。
