维修功放机总结的一种安全方法,特别是超大功率功放机首先得舍得银子买一个质量好一点的调压器,这是我这个安全方法必须准备的法宝,在维修时先仔细查出所有损坏的零件并换掉,注意功放管的参数和质量,千万不可贪图便宜,否则得不偿失,然后把功放机电源插在调压器上，将调压器电压调在１００Ｖ甚至可以更低，开启功放机电源，用万用表测量功放管的中点电压，一般都在０Ｖ左右小范围偏转，如是有较高正压或负压的话，这绝对是不正常的，此时应尽快关机，再查原因，但不会马上烧管，因为此时输入电压很低，自从我采用这种方法以后从来没有烧过管．
那里有这样维修功放的，哈哈~~本人是专业维修专业舞台功放的，让我来告诉你怎么修吧`先吧功放管全部拆下来，然后大概检查一下推动管或差分电路及恒流源，反正坏的就先全部看到的或测量到的都更换掉，注意先不要装功放管先，接下来是开机测量中点电压看偏正还是偏负来判断，偏多少，比如，主电压80负，中点偏正30伏，可能是，判断一，A管推动电压偏底或C管推动电压偏高，二，测量A和C功放管的的B级的推动电压A管负0点3~0点5，C 管是正0点3~0点5，接下来是测量推动管的B级电压是否平衡，然后测量两推动管B级对中点的电压是否平衡，那里偏高大概把推动管的BE压降和E级对中点电阻的压降相加就有结果了，好了，维修中慢慢去体会吧，以上我只是大概的维修方法，只要你按我的方法去维修把电压调整好装管是绝对不会烧的，还有一定要记得不要贪便宜，买普通的功放管，要是真正的维修不是那么简单的了。

~~有问题我很乐意帮助大家，本人是海南的，海南大部分的舞台维修业务都是本人接的，需要帮助的话就打本人电话吧！小洪 0
2。

专业功放的维修方法及步骤

专业功放的维修方法及步骤专业功放（Power Amplifier）是音频设备中的一个重要部件，用于放大音频信号的功率，使其可以驱动扬声器或其他音响设备。

由于长时间的使用或其他原因，功放可能会出现各种故障，需要进行维修。

下面是一个关于专业功放维修的方法和步骤的指南。

1.检查电源问题：-首先，检查并确保功放的电源线连接良好并正确接入电源插座。

-测量功放的电源输出，确保电流和电压在没有负载时都在正常范围内。

-使用万用表或示波器检查是否有任何短路或开路的情况。

2.检查输入和输出连接：-检查并确保输入信号线与音频源正确连接，并且接头没有损坏或脱落。

-检查功放的输出连接，确保扬声器线与扬声器正确连接并没有松动。

3.检查自我保护电路：-功放通常配备了一些自我保护电路，用于防止过热、过载或其它故障。

-检查电路板上的保险丝，确保它们没有熔断。

如有需要，更换熔断器。

-检查保护电路并排除任何故障或损坏。

4.检查散热系统：-检查并清除散热器，确保它们没有积尘或堵塞物。

-检查风扇是否正常运转。

如有需要，更换或维修损坏的风扇。

5.检查电子元件：-检查电子元件，如电容、电阻、晶体管等，是否有任何异常或损坏。

-检查所有焊点，确保它们没有断裂或松动。

6.测试功放电路：-使用示波器或音频信号发生器，发送一个常规的音频信号到功放的输入端。

-监测输出端是否有信号输出。

-使用读数仪或示波器对输出信号进行测量，确保它与输入信号一致。

-测试功放在不同功率和频率下的输出性能。

7.修复或更换故障部件：-根据测试结果，确定造成故障的具体部件。

-对于损坏的部件，可以尝试修复或更换它们。

8.测试修复后的功放：-在进行任何维修后，使用相同的测试方法和设备对修复后的功放进行测试。

-确保功放的所有功能都正常工作，并且输出信号与输入信号一致。

-测试功放在不同负载下的稳定性和输出性能。

以上是一个关于专业功放维修的方法和步骤的简要指南。

请注意，在进行任何维修或调试操作之前，请确保您具备相关的知识和技能，或者请寻求专业技术人员的帮助。

功放机检修思路和检修技巧

功放机检修思路和检修技巧Hi-Fi音响功放电路与A V功放机放大器常见故障有整机不工作、无声音输出、声音轻、输出噪声大、声音失真、音箱啸叫等故障现象。

下面我介绍各种故障的检修思路与检修技巧。

1、整机不工作整机不工作的故障表现为通电后放大器无任何显示，各功能键均失效，也无任何声音，像未通电时一样。

检修时首先应检查电源电路。

可用万用表测量电源插头两端的直流电阻值(电源开关应接通)，正常时应有数百欧姆的电阻值。

若测得阻值偏小许多，且电源变压器严重发热，说明电源变压器的初级回路有局部短路处；若测得阻值为无穷大，应检查保险丝是否熔断、变压器初级绕组是否开路、电源线与插头之间有无断线。

有的机器增加了温度保护装置，在电源变压器的初级回路中接人了温度保险丝(通常安装在电源变压器内部，将变压器外部的绝缘纸去掉即可见到)，它损坏后也会使电源变压器初级回路开路。

若电源插头两端阻值正常，可通电测量电源电路各输出电压是否正常。

对于采用系统控制微处理器或逻辑控制电路的放大器，应着重检查该控制电路的供电电压(通常为+5V)是否正常。

如无+5V电压，应测量三端稳压集成电路7805的输入端电压是否正常，若输人端电压不正常，应检查整流、滤波电路。

若7805输入端电压正常，而输出端无十5V电压或电压偏低，可断开负载看+5V电压能否恢复正常。

若+5V电压正常，则故障在负载电路；若+5V 电压仍不正常，则故障在7805本身。

若系统控制电路的+5V供电电压正常，应再检查微处理器的时钟及复位信号是否正常、键控与显示驱动电路有无损坏。

2、无声音输出无声故障表现为操作各功能键时，有相应的状态显示，但无信号输出。

检修有保护电路的放大器时，应看开机后保护继电器能否吸合。

若继电器无动作，应测量功放电路中点输出电压是否偏移、过流检测电压是否正常。

若中点输出电压偏移或过流检测电压异常，说明功率放大电路有故障，应检查正、负电源是否正常。

若正、负电压不对称，可将正、负电源的负载电路断开，以判断是电源电路本身不正常还是功放电路有故障所致。

专业功放的维修方法及步骤

专业功放的维修方法及步骤1．打开机壳别通电左右主板看一遍为了避免故障机通电造成二次损坏，维修时，不要先通电试机。

打开机壳详细查看一下左、右声道主功放板，看是否有管子炸裂、电阻烧焦、保险管烧黑等明显损坏。

2．在路测量功率管大管是否有击穿如果从表面上查看左、右主板无明显损坏，可用指针式万用表Rx1挡在路测量大功率管的集电极与发射极之间是否有短路击穿现象。

NPN -侧用黑表笔接集电极，红表笔接发射极，PNP -侧交换表笔测量。

正常时应是阻值无限大，表针不摆动。

如果机内电容还有存电，表针闪动后会回到原位。

如果表针指示阻值为0Ω或阻值很小，说明功率管有击穿现象。

一般只要一侧功率管有击穿，另一侧功率管很可能也有击穿。

在路测量三极管的三只引脚之间的电阻是检查电路的基本方法，从而不必拆下管子大体判断是否击穿和开路。

用MF47型万用表Rx1挡在路测量大中小功率管的脚间电阻，正常管子测量结果如下：正向测量，大功率管Rbe≈12Ω、Rbc ≈12Ω、Rce=∞(不导通）；中功率管Rbe≈15Ω、Rbc≈15Ω,、Rce=∞:小功率管Rbe≈20Ω，Rbc≈20Ω、Rce=∞；反向测量，均不导通。

场效应功率管在路测量除漏极与源极反向测量内部二极管导通外，其余各脚之间应均不导通。

3．所有大管无击穿通电用耳听其间如果经检查没有发现功率管有击穿现象，可通电试机。

开机后用心听机内声音，专业功放一般都设置有保护续电器，而且是每个声道一个，继电器吸合时会发出清脆的“叭嗒”声。

有两次响声说明两个继电器都已经吸合，两路主功放电路基本正常，故障可能在外围输入与输出保护电路。

如果听不出是两个还是一个继电器有动作，可用手指按住继电器后开机。

继电器吸合手指会有振动感。

如果继电器在延迟几十秒后都不吸合，说明主功放电路有故障。

4．大管不会全击穿射极电阻拆一端如果功率管有击穿现象，而且所有管子测量结果都一样。

此时不要一个个都拆，因为一侧的功率管全是并联关系，只要有一个击穿就会形成这样的测量结果。

烧毁功放管都搞不清楚原因？你离专业还有一些距离！

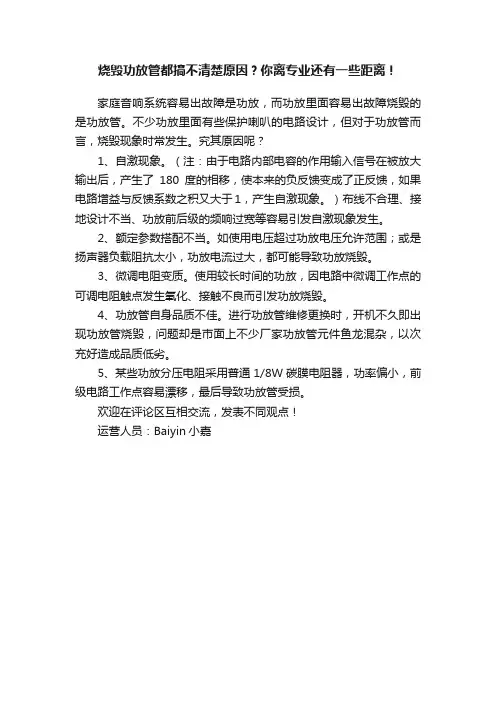

烧毁功放管都搞不清楚原因？你离专业还有一些距离！
家庭音响系统容易出故障是功放，而功放里面容易出故障烧毁的是功放管。

不少功放里面有些保护喇叭的电路设计，但对于功放管而言，烧毁现象时常发生。

究其原因呢？
1、自激现象。

（注：由于电路内部电容的作用输入信号在被放大输出后，产生了180度的相移，使本来的负反馈变成了正反馈，如果电路增益与反馈系数之积又大于1，产生自激现象。

）布线不合理、接地设计不当、功放前后级的频响过宽等容易引发自激现象发生。

2、额定参数搭配不当。

如使用电压超过功放电压允许范围；或是扬声器负载阻抗太小，功放电流过大，都可能导致功放烧毁。

3、微调电阻变质。

使用较长时间的功放，因电路中微调工作点的可调电阻触点发生氧化、接触不良而引发功放烧毁。

4、功放管自身品质不佳。

进行功放管维修更换时，开机不久即出现功放管烧毁，问题却是市面上不少厂家功放管元件鱼龙混杂，以次充好造成品质低劣。

5、某些功放分压电阻采用普通1/8W碳膜电阻器，功率偏小，前级电路工作点容易漂移，最后导致功放管受损。

欢迎在评论区互相交流，发表不同观点！
运营人员：Baiyin小嘉。

晶体管功放安全检修法

晶体管功放安全检修法高保真OCL、OTL功放电路，前级多采用差分放大输入，末级采用互补大功率对管输出，前后级之间直接耦合。

由于采用多管直接耦合，一旦某只元件变质或损坏，会造成整个电路工作点的改变，轻则导致声音小而失真，重则造成元器件大面积损坏，甚至烧毁扬声器系统。

根据维修经验，晶体管功放故障，大多是末级大功率对管击穿，当一管损坏时，由于采用多管直接耦合，会造成元件大面积损坏。

在检修此类功放时，如果故障元件排除不彻底，通电试机时往往引起故障再次发生，造成新更换的器件再次损坏。

笔者在检修实践中总结了一种安全检修方法，下面以常见OCL功放末级电路为例介绍给大家，如图1所示。

一、仔细测量，尽量查出和更换全部损坏元件引发重复损坏元件的原因是故障元件排查不彻底，因此维修晶体管功放，必须在全部排除和更换故障元件后，方能通电试机。

为了查找到全部损坏元件，可采取以下措施：1．精通功放电路结构，做到心中有数经常学习，了解常见的晶体管功放电路的结构，特别是末级互补大功率电路的结构(常见的末级互补功率输出电路如图1所示)。

没有电路图时，要对照实物画出功放部分原理图，弄清电路的工作原理和元器件参数。

2．用电阻测量法，围绕损坏的大功率管，查找损坏元件用电阻测量法对电路中可能损坏的元件进行一次在路测量，特别是与损坏的大功率管有关联的推动级、前置放大电路。

力争全部找出损坏元器件。

立体声功放电路常见故障只有一路功放电路损坏，如果对损坏的元件型号和参数不确定，可与没有损坏的另一路相同部位测量结果进行比较，或查阅另一路同一位置的元件型号和参数。

3．数字和指针式万用表兼用，提高测量精度测量电阻时用数字表。

由于数字表内阻大，向被测电路提供的电流小，不会使二极管、三极管的PN结导通，相当于开路，可减小对电阻测量的影响。

测量晶体管时用指针表。

测量PN结正向电阻时用R×1挡，既可向PN结提供较大的正向电流，检查其正向特性，又可减小在路其他元件对测试的影响。

功放故障维修的常用方法

功放故障维修的常用方法功放是音响设备中的重要组成部分，常用于放大音频信号。

由于功放使用频繁，可能会出现故障，影响音频信号的放大和输出。

以下是常见的功放故障维修方法：1.音频输出问题：-检查音频输入信号：确保音频输入连接良好，并且输入信号源正常工作。

检查信号线路和插头是否损坏，必要时更换。

-检查功放输出连接：确保功放的输出线连接良好，没有松动或损坏，并且连接到扬声器或音频设备的输入正确。

-测试功放的音频输出：使用测试仪器（如声音发生器或音频测试仪）检测功放的音频输出。

如果找不到输出或输出非常弱，可能是功放内部部件故障。

需要查看功放的电路图或请专业维修人员进行检修。

2.功放无声或声音失真：-检查功放输入电源：确认功放的电源电压和频率是否正常。

检查电源线路和插头，确保连接良好。

-检查功放电路：检查功放的电路板和元件，查看是否有烧坏、松动或腐蚀的部件。

如果发现问题，可以尝试更换相关部件或修复电路板。

-清洁电子元件：功放内部可能会积聚尘埃和污垢，导致电子元件过热或失效。

定期清洁内部电子元件，确保良好的散热和运行状态。

-校正功放电路：如果功放存在失真问题，将需要使用专业音频设备校正器或测试设备来调整功放的电路，以确保输出音频信号的准确性和清晰度。

3.功放过热或过载：-检查环境温度和通风：功放工作时产生热量，需要在通风良好的环境中使用。

检查功放周围的空气流通情况，确保散热良好，并且没有堵塞或遮挡。

-检查功放负载：功放的输出负载不能超过其额定容量。

检查扬声器或音频设备的负载匹配，确保与功放的规格相匹配。

-检查功放输出阻抗：功放的输出阻抗应与连接的音频设备（如扬声器）的阻抗相匹配。

不匹配可能导致功放过热或过载。

需要查看功放的规格和连接设备的阻抗，确保相互匹配。

-使用散热器：如果功放经常过热，可以安装散热器来提供额外的散热。

散热器可以增加功放的散热面积，降低温度。

4.音频杂音或噪音：-检查音频输入信号：杂音和噪音可能来自输入信号源。

功放的维修技巧

功放的维修技巧对于功放的维修技巧，以下是一些重要的注意事项和常见的故障排除方法。

1. 音量突然变小或没有声音- 检查音频输入和输出连接，确保连接正确并牢固。

- 检查扬声器是否连接正确，并确认它们没有损坏。

- 检查音量控制旋钮或按钮是否损坏或需要清洁。

- 检查功放背面的保险丝是否熔断，如果是，更换保险丝。

2. 功放过热- 检查是否存在堵塞或封堵功放通风孔，及时清洁或移动其他设备，以便充分散热。

- 检查功放的内部风扇是否正常工作，如果不工作，可能需要更换或修理风扇。

- 检查功放的电源供电是否稳定，不稳定的电源会导致功放过热。

3. 噪音或杂音- 检查音频连接线是否有损坏或断裂，如有损坏需要更换连接线。

- 检查信号源设备（如CD播放器、音乐播放器等）是否有故障，并尝试连接其他信号源设备进行测试。

- 检查功放的地线连接是否稳固，确保地线连接良好。

- 检查功放是否处在灯泡或电磁场附近，这些会产生干扰，需要将功放位置远离这些干扰源。

4. 功放无法开机或突然断电- 检查功放的电源线是否插好，并确认插座是否供电正常。

- 检查功放内部保险丝是否熔断，如果熔断需要更换保险丝。

- 检查功放的电源开关是否损坏或需要清洁，如果损坏需要更换电源开关。

5. 其他常见问题及解决方法- 如果功放发出明显的烟雾或焦味，应立即关闭它并将其送到专业技术人员那里检修，以确保安全。

- 定期清洁功放，特别是通风孔和控制旋钮等部分，以确保正常运行和散热。

- 如果不熟悉功放的内部结构和操作原理，请勿自行拆解和修理，以免损坏设备或造成伤害。

总的来说，功放的维修需要具备一定的电子知识和实践经验。

对于复杂的故障，最好将设备送到专业技术人员那里进行维修。

此外，定期保养和正确使用功放也是维持功放长期正常运行的关键。

功放开关电源屡烧开关管维修技巧

功放开关电源屡烧开关管维修技巧我们需要了解功放开关电源的基本原理。

功放开关电源是一种将输入电源转换为高电压直流供给功放电路的电源装置。

开关管是功放开关电源中的核心元件，负责将输入电源进行开关控制，以实现电源的转换和调节。

然而，由于工作环境、使用条件等因素的影响，开关管可能会出现故障，导致功放开关电源屡烧开关管。

那么，如何维修功放开关电源屡烧开关管呢？下面我们将提供一些技巧供大家参考。

1. 检查电源线路：首先，我们应检查功放开关电源的电源线路，确保线路连接牢固，没有松动或短路情况。

同时，还需要检查电源线路上的保险丝是否正常，是否需要更换。

2. 检查散热系统：功放开关电源在工作过程中会产生大量热量，因此散热系统的正常运行对于保护开关管至关重要。

我们可以检查散热风扇是否正常工作，散热片是否清洁，以保证散热效果良好。

3. 检查功放电路：功放电路是功放开关电源的关键部分，也是开关管易受损的地方。

我们可以使用万用表等工具检查功放电路中的电阻、电容、二极管等元件是否正常，是否需要更换或修复。

4. 检查开关管：当功放开关电源的开关管屡烧时，我们需要仔细检查开关管的工作状态。

首先，可以使用万用表检查开关管的导通情况，确定是否短路或断路。

其次，可以使用热像仪等工具检测开关管的温度分布，判断是否存在过热情况。

如果发现开关管故障，需要及时更换。

5. 增加保护电路：为了提高功放开关电源的稳定性和可靠性，我们可以考虑增加一些保护电路。

例如，可以增加过流保护电路、过压保护电路、过温保护电路等，以防止开关管过载或过热。

对于功放开关电源屡烧开关管的维修，我们可以从检查电源线路、散热系统、功放电路和开关管等方面入手，找到问题的根源并采取相应的措施。

当然，在进行维修过程中，我们需要注意安全，避免触电或其他意外事故的发生。

希望以上维修技巧能对大家解决功放开关电源屡烧开关管的问题有所帮助。

如果遇到更复杂的故障情况，建议寻求专业技术人员的帮助，以确保维修工作的准确性和安全性。

功放的快速检修方法（图）

功放的快速检修方法（图）1．对不通电或者无屏显的功放机，属电源部分故障，可用万用表测电源线、保险管是否断路，测单电源、双电源、电子滤波电源组件有无坏零件，输出电压正常后可进行下一个环节检修。

2．对于无音频输出的功放机，呵采取分段检修排除法，即确定出故障发生在前置级还是功放级。

一般以音量电位器中点为准，其前面的是前置级，其后为功放级。

1)前置级有无故障的判断方法：给功放机输入端输入音频信号，用信号寻迹器探针触音量电位器中点，耳机如果有正常音频信号是无故障的，反之有故障需检修，可用寻迹器探针由前到后逐个触及三极管集电极，耳机有音为好的，无音时三极管可能损坏。

对前置级采用集成电路放大的，可用寻迹器探针测音频输入输出脚是否有信号，如果是输入有信号，输出无信号或只有一路有信号，则是集成块内部损坏，需换用新集成块。

如果输入端就无信号，则故障出在集成块之前。

本人将自己多年使用效果好的一款信号寻迹器的制作方法介绍在文后，供参考制作。

2)功放级是否有故障的检修方法：在双声道音量电位器两个中点输入音频信号，如果喇叭有正常功率输出，说明功放级无故障，反之，则有故障。

有时音量电位器开大时，音量仍很小，一般是大功率管不工作。

对于更换零件后的功放机，是OCL电路的，应用万用表测喇叭两端电压是否为零电位，如出现零漂移可微调中点电压电阻，使功放机输出端无信号时为0V，才能接喇叭试音。

调试时可以用电炉丝在胶木上绕儿个8Ω假负载接在输出端，调好电路后再去掉。

OTL、BTL功放电路一般换上好零件后，不需调试就可正常工作。

有图纸的尽量按图标参数调试，市场上有许多功放机有图纸但与实物不符，不标参数，形同虚设，用无图纸机子一样可凭维修经验检修。

为防止焊错管脚，扩大故障，可以用细钢笔在管脚边标上e、b、c、+、-符号，修好后再用洒精棉球擦掉。

3)音量电位器和音频转换开关机械触点氧化，也有造成无音或某一个声道无声，可以用纯酒精冲洗，转换开关触点一般能修好，但音量电位器使用频繁，碳膜层磨断后只能换用新件。

维修功放故障的几种常用基本方法

维修功放故障的几种常用基本方法常用的检修方法有直观检查法、万用表测量法、信号干扰法、短路/断路法、加热/冷却法、代换法等几种。

一、直观检查法直观检查法是本着先简后繁的原则，通过眼看、耳听、鼻闻、手摸等手段，对故障机进行大体的检查，以发现产生故障的部位和原因。

此方法对处理一些简单而明显的故障十分有效。

用直观检查法检修时，可先查看外部旋钮、开关及各信号线连接是否正确，机内电路中有无明显烧毁、变色、断裂和接触不良的元件与线路。

若未见异常，可通电试机。

若发现机内有冒烟、跳火，或闻到元器件烧焦的糊味、听到异常的响声时，应立即切断电源，并检查其原因所在，以免扩大故障。

在检修电子管放大器时，通过观察电子管灯丝是否发亮，可判断灯丝或其供电是否正常。

另外，断电后手摸可疑元件，根据该元件是否发烫可判断它是否损坏。

二、万用表测量法检修时，在确定了故障发生的大致部位后，可用万用表对故障电路与元器件进行电压、电流或电阻值的测量，再通过与正常工作时的数值相比较，从而判断出故障所在。

其中，电压测量法用来检查电源各输入输出电压及晶体管、电子管、集成电路等元器件的工作电压，根据电压的有无及高低变化，来判断故障是在被测元件本身，还是在其外围元件或供电电路。

电阻测量法用来测量各种电子元件的直流电阻值，看其有无开路、短路或性能变差，还可测量某一线路是否断路。

电流测量法用来测量某—部分电路或电子元件的电流值，推断该电路或元件本身有无故障。

通常是把万用表置于适当电流挡，将两表笔串接在电路中，根据表针指示或数字显示值读出电流的大小。

也可用电压法测某电阻两端的电压降，然后根据欧姆定律计算出通过该电阻的电流。

三、信号干扰法信号干扰法主要用于音频模拟电路的检修。

将人体感应信号、直流断续信号或信号发生器的输出信号从放大器某级电路的输入端加入，根据扬声器发声的强弱来判断故障发生的大致部位。

信号干扰法适用于查找各单元(或各级)电路直流工作状态正常但无声或声小的故障，一般是从后级逐级向前检查。

＃检修功放电路的方法,音响大功率管测试仪

＃检修功放电路的方法,音响大功率管测试仪安全检修功放电路的方法大家如道，在检修功放时，假定功放管损坏，在没有排除前级电路故障的前提下，若盲目换为新的功放管，往往会导致功放管再次损坏。

那么，怎样解决这一难题呢?笔者通过摸索，得出的方法是：碰触+耳机+断开功放管b极(或G极，指场效应管)。

因为在断开功放管b(G)极后，功放管失去偏置，即使功放电路有故障(当然，c、e或S、D极击穿情况除外)，在通电的情况下检测，一般不会损坏功放管，从而可以大胆、从容地从前至后进行检查，具体步骤是：将耳机的信号端串入一只1uF／100V无极电容，耳机的地端通过小号鳄鱼夹与功放的地端相连。

接下来左手持改锥，从输入级开始连续碰触输入端三极管的b极，右手捏着1uF／100V电容，将电容的一级与该极的输出端接触，在改锥碰触输入端时，如果耳机中不能听到“喀喀”声或“嗡嗡”声，说明本级电路有故障：如果能听到响亮的“喀喀”声或“嗡嗡”声，表明该级正常，故障在该级的后面。

可采用同样的方法对下一级进行检查，直到功放级。

需要说明的是，使用该法检查，须在整机电源电压输出正常的前提下进行。

如果某级电路严重短路(比如功放管击穿)而不能进行供电时，应排除短路故障或将该级供电支路断开，才能使用本方法检查。

另外需注意的是，由于不少功放有过压过流输出保护功能，如果电源不能输出正常电压，在确认负载无短路，电源无过压输出的情况下，则要对保护电路进行认真检查。

在未确认前，不要随意断开保护电路。

此方法实际是常用的信号循迹法，笔者用此法已快速检修了多台功放，均收到了立竿见影的效果。

最后还补充一点，全晶体管式直流功放级间往往采用无变压器式或无电容式的直流耦合，只要有一处发生故障，往往前后级整个电路均不能工作。

在这种情况下。

就要求熟悉电路，巧妙地断开它们之间相连的反馈电路，用电压表测得本级相关点电压基本正常后，才能用此法顺利检查。

功放的快速检修方法1．对不通电或者无屏显的功放机，属电源部分故障，可用万用表测电源线、保险管是否断路，测单电源、双电源、电子滤波电源组件有无坏零件，输出电压正常后可进行下一个环节检修。

维修功放时怎样防止功放管被烧

维修功放时怎样防止功放管被烧维修功放时怎样防止功放管被烧2007-05-10 23:19功放器烧功率管是最常见的故障，有些人换上新的功率管后又麻烦不进一步检查是否有其它元件损坏就开电源试机，结果一打开电源就见功率管冒烟。

有的不知道如何保护功率管，当他找不到有其它元件损坏时就只好上电试机，结果又把功率管烧了。

功率管是比较昂贵的元件，一般十几元一对，有的几十元一对，如果连续烧了几对也是很心疼的。

当检测到功率管烧坏时，不要急于换上新的功率管。

首先观察电路板上的它元件表面上是否有烧焦的痕迹，如果有这个元件一定坏了，就把它换了。

用万用表的电阻档逐个测电路中的晶体管的阻值，阻值为零的通常被烧坏了。

晶体管是最容易损坏的元件，所以重点检测。

用电阻档测怀疑损坏的电阻两端，如果检测的阻值大于标称阻值说明这个电阻的阻值变大，要换掉。

检查了一会儿没有发现有损坏元件，就可以上电试一下。

这时电路中是没有功率管的，但这样不会影响的。

在这里要说明的是电流放大级的电路形式有两种，一种是NPN和PNP配对管的E极都是通过一个电阻（一般是220Ω到100Ω左右的)接在输出端,而另一种是NPN 和PNP配对管通过一个电阻把两个管的E极连在一起的.对于后一种电路要把它暂时改成前一种的电路。

上电后用万用表的直流电压档测输出端的直流电压，正常情况下应该是等于零（等于零是一种粗略的说法，对于低档机中点电压不要超过0.1V,高档机不要超过0.01V).当中点电压太高时说明电路还有故障,要进一步检查.如果中点电压小于标准范围说明电路没有大问题.可以换上新的功放管.在220V的电源线中串接一个60W或100W的白炽灯,在正常情况下打开电源时白炽灯只闪亮一下使熄灭了.如果还有某原因使功率晶体管短路白炽灯会一直长亮着,就像是直接接在220V市电中一样.白炽灯两端电压很大使功放变压器的220V输入两端的电压降低,变压器的输出电压也降低了很多,就这样保护功率管不被烧坏.如果发现白炽灯长亮就要快速关掉电源.再仔细寻找故障部位，一直找到为止。

酒店功放维修方案

酒店功放维修方案背景酒店中的音响设备在日常使用中不可避免地会出现各种故障，其中功放设备是常见的故障之一。

为了保证客人的正常使用和升级酒店设施的质量，维修和保养功放设备是必要的。

维修前准备在维修功放设备之前，需要先做好以下准备工作。

工具准备•螺丝刀：用于拆卸设备外壳•液态绝缘剂：用于防止设备漏电•酒精棉：用于清洁设备内部尘土材料准备•相应的替换零件：如电容、电阻等•导线：用于连接电路•螺丝：用于固定设备管理准备•在维修和保养功放设备之前，需要完全断开电源，以确保安全。

•在更换和维修零件之前，需要仔细阅读设备手册和相关维修资料。

维修步骤第一步：打开设备外壳首先，使用螺丝刀打开设备外壳，以便进一步检查和维修。

第二步：检查设备内部检查设备内部是否有电容或电阻烧坏的情况。

如有，应及时更换相应零件，并且不要忘记使用液态绝缘剂来防止设备漏电。

第三步：清洁设备内部使用酒精棉清洁设备内部尘土，确保设备内部清洁，从而避免灰尘可能带来的影响。

第四步：确保设备质量在更换和维修零件的时候，需要确保更换的零件品质优良，以避免更换无用的零件。

同时，更换后的设备应当经过测试，从而确保其正常工作。

第五步：重装设备在更换完零件之后，需要把设备重新装回到原来的位子上，并使用螺丝固定设备。

维修后管理在完成维修工作之后，需要进行以下管理工作，以确保设备的质量和安全。

管理检测在维修完成后，需要进行检测工作，以检查设备是否可以正常工作。

如不能正常工作，需要重新进行检查和维修。

设备标签在完成所有维修工作后，需要在设备后面张贴标签，用于记录设备维修的日期和维修人员的姓名，以便日后查询和管理。

维修记录需要对设备的维修过程进行记录，并将记录存档。

这可以作为日后设备维修的参考。

结论维修和保养功放设备是确保酒店音乐设备保持工作状态和提升酒店设施质量的必要过程。

在维修设备之前，需要做好准备工作和管理工作，以确保设备的质量和安全。

功放管怎样检查好坏功放管烧坏一般都是什么原因

功放管怎样检查好坏功放管烧坏一般都是什么原因功放管是一种电器器材，主要用于传导电流。

简而言之功放管就是音响后能将声音放大并输出的零件也就是我们通俗所说的扬声器，此外功放管也可用来作电源电压输出，它的质量与音响的音质息息相关。

接下来，为大家详细说下功放管怎样检查好坏和功放管烧坏一般都是什么原因。

一、功放管怎样检查好坏最简单的方法，测量通断，是否有短路，万用表挂二极管档，所有大管断开射极电阻，表笔接各管任意两脚测量有没有通断，没有短路的话就是好的。

用万用测量正反向电阻值也可大致判断好坏。

无论是指针式万用表还是数字式万用表，测量时首先将红表笔先接功放管的基极，黑表笔分别去触发射极和集电极(用电阻档RX100档测量)，这时会有两种情况，第一次测量的结果是阻值都很大。

然后对调表笔即黑表笔接基极，用红表笔去触另外两个极。

此时的电阻值应该在几百欧。

说明功放管是好的。

如果两次测量的结果都一样，都大或都小说明功放管是坏的。

二、功放管烧坏一般都是什么原因1、自激：因自激而烧毁功放管的现象较常见。

自激中高频自激又占较高比例。

线路布局不合理、接地点设计不当、功放前后级的频响过宽等均是引发自激的因素。

维修时，可试用一只10pF瓷片电容并接于图1运放反馈电阻Rf上，此措施通过增加高频负反馈使自激有效地得到了抑制。

2、微调电阻变质：在一些使用时间较长的功放中，因功放电路中微调工作点(静态电流、中点电压)的可调电阻触点氧化、接触不良而导致烧毁功放管的例子也不少见。

可将原电路中普通碳膜可调电阻更换为同阻值的小型密封有机实心可调电阻。

由于小型密封优质可调电阻具有忧良的抗氧化、抗震性能，因而可有效保护功放管。

浅淡ONKYO安桥功放检查维修的方法

浅淡ONKYO安桥功放检查维修的方法首先，检修功放前，应先弄清功放是在什么情形之下损坏、有何现象出现等，以便初步判断功放损坏的部位及元件，缩小检修范围。

比如，接线的时候将喇叭线短路，音箱接线头裸露部分太长或铜线没有扭成一束，继而在搬动时造成短路，不小心进水造成功放冒白烟，放大部分功率管击穿后伴有焦味，这些现象都是检查维修之前要问清楚的，有助于更快更准确的判断故障部位。

开机查看，对于一台功率放大器来讲，最容易出故障的部位当数放大后级，它的工作电压高，电流大。

但是A V功放都有完美的保护电路，要搞清楚这些问题，一是要熟知整机的工作原理和电路组成，二是要根据相关的技术手段一步一步的检查。

安桥功放的电源主要分两部分，第一是待机电源，第二是主电源。

待机电源提供的是CPU 电路工作电压，主电源是由CPU送来的开机信号控制开机继电器接通的，由于功放主变压器的功率一般都不小，至少也有三百瓦以上，所以变压器的初级电阻一般都在十欧姆以内，这让不少维修人员将不通电的机器错误的判断为主变压器损坏。

主电源的输出至少有一组正负主电压，一般要正负45伏到60伏的范围内，有些功放机是两组，比如一组正负35伏，另一组正负50伏，通过继电器分时供给功率放大电路。

此外，还有正负12或正负15伏供运放，5伏供解码板，负30伏供显示屏等等，一般这些电压在电路板上都有标记，只要按标记测量就没有太大问题。

然后对于功率放大板的维修，一是要检查清楚哪损坏了哪些零件，是什么原因损坏的，功放管都是一级推一级的放大，如果检测不彻底，新的元件装上去之后还会继续烧零件，也可以用低电压试机，不容易扩大故障。

二是更换功率管一定要搞清楚型号和参数，最好使用原装管子，不要轻易代换，现在场效应管在放大电路中使用得越来越多，切不可用三极管来代替。

对于安桥功放能正常开机但是无声的故障维修，特别是A V功放，在判断问题的时候应当先将前后级分开，输入外部信号到后级可以很容易的检测到后级的好坏，同样，从功放自身的接口输入信号，用示波器也很容易测量到前级的好坏。

送给新手：傻瓜式维修功放

送给新手：傻瓜式维修功放对于保险管烧断，不用怀疑，肯定有最少一个大功率管击穿！一量即知！焊下损坏的大功率管，先不急换上新的，可以暂时悬空。

测量正负电压与地阻值是否偏小。

直观线路板上有烧毁现象的零件，拆下测量换上（除大功率管外）。

然后在通电测量。

功放电路电压测量主要集中测量各个三极管b、e间的电压！功放所用三极管大多为硅材料，硅三极管的导通电压为0.7V或未到。

功放电路中为了减少放大后声音的失真，都要在每个三极管的b、e间加上临界正向偏压，在没有信号的情况下，这个电压一般为0.6V。

我们要紧紧抓住这条主线！检修功放电路将能得心应手！# r1 ^! x ]( {7 N& e讲回实际维修。

不管保险管开始有无烧掉，通电后第一个出手测量的是主电源的正负电压是否相同！第二个测量的是输出有无直流电，正常直流电应在0.1V以下！超过即为不正常。

有喇叭保护（继电器）在有直流电时，继电器都不动作，这时则要在电路找到输出点，即是OTL电路中的中点电压处！这个比较好找，顺着继电器触点顺藤摸瓜，一般电路输出是经过一个大电阻或一个电感接到继电器的。

如果没有直流电而继电器又没动作的，是保护电路出问题。

一般OTL电路几声道的电路都是一模一样的，测量的时候可以对比。

另外一般的是由两个大功率的对管（NPN+PNP）或者两个一样的NPN管做功率放大，与这两个大管配合的是两个中功率对管，组合成复合管。

前面说了，查功放电路要抓住每个三极管的b、e间电压0.6V这条主线，这个电压并非绝对，但一般不会超过0.7或低于0.3V，否则就可以列入嫌疑对象。

先从最大功率的三极管查起。

如果大管烧毁的则拆除，中功率管的则要换上，在通电试机。

不管输出是否有直流电，只要功放后级有问题，不接信号的情况下，从大功率管开始测起，按线路板排列往前测每一个三极管的b、e 脚间的电压，偏离0.6V太多的为不正常。

嘿嘿，估计一出手就能发现不对的了，别急，继续测下去，直至测到有正常的为止，那么在这个正常的三极管往后一个应该就是不正常的了，这个不正常不单指三极管，还包裹三极管附属零件，比如偏置电阻，旁路电容…找到大概故障点就要断电测啦。
