土工合成材料在地基处理中的应用1.引言地基处理是土木工程中至关重要的一环，它涉及到对土壤进行增强、改良和稳定的一系列工程措施。
而土工合成材料作为新兴材料在地基处理中起着重要的作用。
本文将介绍土工合成材料在地基处理中的应用以及其优势。
2.土工合成材料的基本概念土工合成材料是一种由合成纤维和高分子材料构成的地工合成材料，其具有良好的物理性能和化学性能。
常见的土工合成材料包括土工布、土工网、土工膜等。
3.土工合成材料的应用场景3.1填土加固在地基处理中，土工合成材料可被用作填土加固的一种有效手段。
通过将土工合成材料与原土夹层相互作用，可以提高土壤的抗剪强度和抗渗性能，从而达到填土加固的效果。
3.2地基防渗土工合成材料由于其优异的抗渗性能，可以被广泛应用于地基防渗工程中。
通过在地基和基础周围应用土工合成材料，可以有效地阻止地下水和土壤的渗透，保护基础的稳定性和安全性。
3.3垂直排水土工合成材料还可以用于地基的垂直排水处理。
通过在地下水位高的地区应用土工合成材料，可以有效地将水从地下引导到地表，从而降低地下水位，减轻地基的不均匀沉降。
4.土工合成材料的优势4.1可持续性与传统的地基处理方法相比，土工合成材料具有更长的使用寿命和更好的耐久性。
其采用环保材料制造，对环境的影响较小，具有良好的可持续性。
4.2施工便捷性土工合成材料施工简单、快捷，不需要大量的人力和物力资源。
相比传统的地基处理方法，土工合成材料可以大大减少施工时间和成本。
4.3效果可控性土工合成材料的性能可以通过调整材料的种类、规格和施工方式来控制和调整，从而实现地基处理效果的可控性。
5.结论土工合成材料在地基处理中具有广泛的应用前景和优势。
通过合理选择土工合成材料，并结合具体的土壤条件和工程要求，可以实现地基增强、改良和稳定的效果，提高工程的安全性和可持续性。
因此，在今后的工程实践中，土工合成材料将发挥越来越重要的作用。

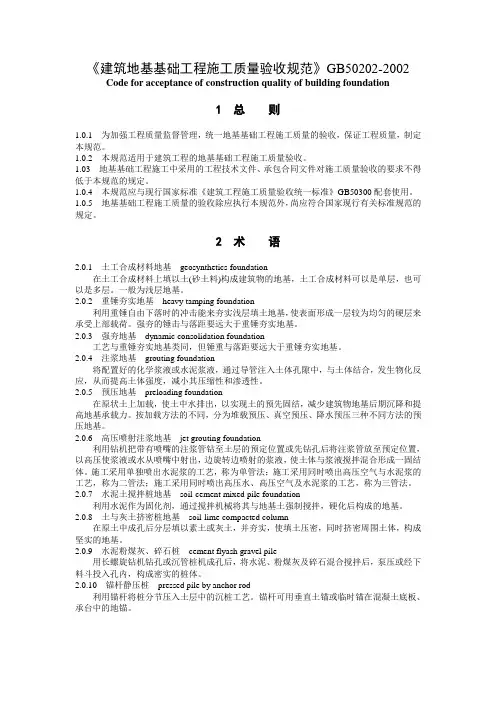

《建筑地基基础工程施工质量验收规范》GB50202-2002
《建筑地基基础工程施工质量验收规范》GB50202-2002 Code for acceptance of construction quality of building foundation1 总则1.0.1 为加强工程质量监督管理，统一地基基础工程施工质量的验收，保证工程质量，制定本规范。
1.0.2 本规范适用于建筑工程的地基基础工程施工质量验收。
1.03 地基基础工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。
1.0.4 本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。
1.0.5 地基基础工程施工质量的验收除应执行本规范外，尚应符合国家现行有关标准规范的规定。
2 术语2.0.1 土工合成材料地基geosynthetics foundation在土工合成材料上填以土(砂土料)构成建筑物的地基，土工合成材料可以是单层，也可以是多层。
一般为浅层地基。
2.0.2 重锤夯实地基heavy tamping foundation利用重锤自由下落时的冲击能来夯实浅层填土地基，使表面形成一层较为均匀的硬层来承受上部载荷。
强夯的锤击与落距要远大于重锤夯实地基。
2.0.3 强夯地基dynamic consolidation foundation工艺与重锤夯实地基类同，但锤重与落距要远大于重锤夯实地基。
2.0.4 注浆地基grouting foundation将配置好的化学浆液或水泥浆液，通过导管注入土体孔隙中，与土体结合，发生物化反应，从而提高土体强度，减小其压缩性和渗透性。
2.0.5 预压地基preloading foundation在原状土上加载，使土中水排出，以实现土的预先固结，减少建筑物地基后期沉降和提高地基承载力。
按加载方法的不同，分为堆载预压、真空预压、降水预压三种不同方法的预压地基。
2.0.6 高压喷射注浆地基jet grouting foundation利用钻机把带有喷嘴的注浆管钻至土层的预定位置或先钻孔后将注浆管放至预定位置，以高压使浆液或水从喷嘴中射出，边旋转边喷射的浆液，使土体与浆液搅拌混合形成一固结体。
几种常见的地基处理方法
(2)施工车就位，振冲器对准桩位；
(3)启动振冲器，使之徐徐沉人土层，直至加固深度以上30～50cm，记录振冲器经过各深度的电流值和时间，
提升振冲器至孔口。再重复以上步骤1～2次，使孔内泥浆变稀。
施工注意事项：当填料为透水性好的砂及碎石料时，是良好的竖向排水通道。
二、预压法
(1)堆载预压法
在建造建筑物之前，用临时堆载(砂石料、土料、其他建筑材料、货物等)的方法对地基施加荷载，给予一定的预压期。使地基预先压缩完成大部分沉降并使地基承载力得到提高后，卸除荷载再建造建筑物。
(3)降水法
降低地下水位可减少地基的孔隙水压力增加上覆土自重应力，使有效应力增加，从而使地基得到预压。这实际上是通过降低地下水位，靠地基土自重来实现预压目的。
施工要点：一般采用轻型井点、喷射井点或深井井点；当土层为饱和粘土、粉土、淤泥和淤泥质粘性土时，此时宜辅以电极相结合。
2、重锤夯实法
重锤夯实就是利用重锤自由下落所产生的较大夯击能来夯实浅层地基，使其表面形成一层较为均匀的硬壳层，获得一定厚度的持力层。
施工要点：施工前应试夯，确定有关技术参数，如夯锤的重量、底面直径及落距、最后下沉量及相应的夯击遍数和总下沉量；夯实前槽、坑底面的标高应高出设计标高；夯实时地基土的含水量应控制在最优含水量范围内；大面积夯时应按顺序；基底标高不同时应先深后浅；冬季施工时，对土已冻结时，应将冻土层挖去或通过烧热法将土层融解；结束后，应及时将夯松的表土清除或将浮土在接近1m的落距夯实至设填料中进行振实并扩大桩径。重复这一步骤直至该深度电流达到规定的密实电流为止，并记录填料量。
(5)将振冲器提出孔口，继续施工上节桩段，一直完成整个桩体振动施工，再将振冲器及机具移至另一桩位。
12.地基处理技术—— 土工合成材料
12.2 土工合成材料的分类
❖10.土工塑料排水带（strip geodrain）
为一种复合型土工聚合物，由芯板和透水滤 布两部分组成。
滤布包裹在芯板外面，在其间形成纵向排水 沟槽。
12.2 土工合成材料的分类
❖11.土工织物膨润土垫（geosynthetic clay liner）
12.2 土工合成材料的分类
❖ 8.土工模袋（geofabriform）
由双层化纤织物制成的连续或单独的袋状材 料。其中充填混凝土或水泥砂浆，凝结后形成 板状防护块体。
12.2 土工合成材料的分类
❖9.土工网垫（geosynthetic fiber mattress）
以热塑性树脂为原料制成的三维结构。 其底部为基础层，上覆起泡膨松网包，包内
2.水流必须能顺畅通过织物平面，即需要有 “透水性”，以防止积水产生过高的渗透压力。
3.织物孔径不能被水流挟带的土粒所阻塞，即 要有“防堵性”，以避免反滤作用失效。
12.5 设计计算
❖12.5.1 作为滤层时的设计
作为滤层设计时的两个主要因素：
有效孔径； 透水性。
12.5 设计计算
❖12.5.2 加筋土垫层设计
❖12.4.1 土工合成材料的工程应用：
二、排水作用
挡墙背面排水，以消减水压力，提高墙体稳定性； 堤坝工程中降低浸润线位置，以减小渗流力；
12.4 土工合成材料的主要功能
❖12.4.1 土工合成材料的工程应用：
二、排水作用
用于建造无集水管的排水盲沟； 包裹管道，防止细砂和土粒进入排水管引起堵塞。
12.4 土工合成材料的主要功能
以玻璃纤维为原料，通过纺织加工，并经表 面后处理而成的网状制品。
土工合成材料地基检验批质量验收记录
土工合成材料地基检验批质量验收记录一、基本信息项目名称：XXX工程施工单位：XXX建设有限公司验收人员：XXX二、验收依据三、材料验收1.土工合成材料：本工程采用了XXX土工合成材料，验收要求达到规范中的技术指标。
施工单位提供了材料合格证书、质检报告等相关资料，经验收人员查验后符合要求。
2.地基土：地基土经过实地勘测、采样测试，满足规范要求。
四、施工工艺验收1.施工方案与图纸：验收人员查阅施工方案、设计图纸，发现符合规范要求，可行性分析合理。
2.设备验收：施工单位使用的挖掘设备、搅拌设备等均无异常情况，验收合格。
3.施工工艺：（1）清理地表：施工单位按规范要求，先清理地表，去除碎石、树根等杂物。
（2）翻松地基：采用挖掘机对地基进行翻松处理，使其达到规范要求的翻松深度和翻松范围。
（3）压实地基：采用压路机对翻松后的地基进行压实，达到规范要求的压实密度。
（4）铺设土工合成材料：施工单位按照设计要求，将土工合成材料铺设到指定位置，边布边压，确保与地基紧密结合。
五、现场质量检验结果1. 土工合成材料厚度检验：验收人员在不同位置选取了若干地点进行厚度检测。
经测量，土工合成材料的厚度均符合规范要求，平均厚度为xx mm。
2.土工合成材料的抗拉强度检验：验收人员在施工现场随机采集了若干土工合成材料样品，送往实验室进行抗拉强度检测。
经测试，土工合成材料的抗拉强度满足规范要求。
六、质量验收结论经对土工合成材料地基的质量验收，施工单位按照规范要求进行施工，土工合成材料的质量符合要求。
验收结论为合格。
七、存在的问题及整改要求1.问题描述：施工现场存在杂物未及时清理干净。
整改要求：施工单位应在施工期间及时清理杂物，确保地基清洁。
2.问题描述：土工合成材料的厚度存在一定的偏差。
整改要求：施工单位应加强施工质量控制，严格按照设计要求进行铺设土工合成材料，确保厚度标准。
八、总结本次土工合成材料地基的质量验收，施工单位按照标准规范进行了施工，质量符合要求。
土工合成材料地基工程检验批质量验收记录
土工合成材料地基工程检验批质量验收记录一、工程概况施工单位：项目名称：地基工程检验批编号：验收日期：工程位置：监理单位：设计单位：二、材料验收记录1.土工合成材料名称：规格型号：生产厂家：出厂日期：合格证书编号：2.材料外观检查外观无裂缝、破损、挤出物、杂质等缺陷。
材料颜色符合要求。
卷筒材料无卷边、粘连、开裂等现象。
3.材料厚度检查使用涂布型材料时，材料厚度符合设计要求。
使用挤出型材料时，挤出材料细且均匀，厚度符合设计要求。
4.材料拉伸性能测试根据设计要求，取样进行拉伸试验，测试其抗拉强度、抗拉断裂伸长率等性能参数。
测试结果符合设计要求。
合格率：5.材料接缝质量检查接缝工艺符合要求。
接缝位置平整，无起伏、错位、空鼓等缺陷。
接缝处材料结合紧密，无裂缝、翻边、横向开裂等现象。
6.材料抗腐蚀性能检查根据设计要求，取样进行腐蚀试验，测试其在不同腐蚀介质下的耐腐蚀性能。
测试结果符合设计要求。
合格率：1.材料存储及使用情况材料存放区域整洁、通风良好。
材料储存方式符合要求（避光、避雨、避寒、防潮等）。
2.施工现场施工现场整洁有序。
防护措施到位（安全帽、手套、工作鞋、防尘面罩等）。
施工地基平整、无杂物。
3.施工流程检查根据施工方案，检查施工流程是否符合要求。
各项工序操作符合施工规范。
4.施工质量检查焊接工艺符合要求，焊缝牢固。
挡土墙、土堆等结构稳定，无松动、位移等现象。
5.施工记录记录施工中出现的问题、施工过程中的调整措施等相关信息。
四、工程质量问题及处理情况1.发现的施工问题：问题描述：问题影响：整改措施：2.各方签字：施工单位：监理单位：设计单位：五、工程质量验收结论根据上述地基工程质量验收记录，经过工程质量检查和材料检验，确认该批次土工合成材料地基工程质量符合设计要求、施工规范和相关标准，达到验收要求。
六、其他补充说明：以上是土工合成材料地基工程检验批质量验收记录的简要内容，详细记录请根据实际情况进行补充。
土工合成材料地基工程质量标准及检验方法
1 检查数量：
主控项目
1）承载力检验：应按现行有关标准或按经专项论证的检验方案抽样检测。
2）土工合成材料：以100m2为一批，每批应抽查5%。
一般项目
3）搭接长度、铺设厚度、层面平整度：每个独立基础下至少检查1点；基槽每10m～20m至少检查1点；基坑每50m2～100m2抽查1处，但不少于5处。
4）土、砂石料：按现行有关标准的规定抽样检测。
2 质量标准和检验方法：
土工合成材料地基工程质量标准和检验方法
主控 项目
1
地基承载力
必须符合GB5பைடு நூலகம்202的规定
按规定方法，检查检测报告
2
土工合成材料强度（结 果与设计标准相比）
≤5
%
置于夹具上做拉伸试验、检查试验报告
3
土工合成材料延伸率
（结果与设计标准相比）
≤3
%
置于夹具上做拉伸试验、检查试验报告
一般 项目
1
土、砂石料有机质含量
≤5
%
焙烧法，检查试验报告
2
土工合成材料搭接长度
≥300
mm
钢尺检查
3
层面平整度
≤20
mm
2m靠尺及楔形塞尺检查
4
每层铺设厚度偏差
±25
mm
水准仪检查
土工合成材料地基施工工艺
1. 1.总则1. 1. 1.适用范围土工合成材料适用于加固软弱地基,使之形成复合地基,可提高土体强度，显著地减少沉降，提高地基的稳定性;用于公路、铁路路基作加强层,防止路基翻浆、下沉；用于堤岸边坡,可使结构坡角加大,又能充分压实作挡土墙后的加固,可代替砂井。
此外，还可用于河道和海港岸坡的防冲;水库、渠道的防渗以及土石坝、灰坝、尾矿坝与闸基的反滤层何取代砂石级配良好的反滤层，达到节约投资、缩短工期、保证安全使用的目的。
1. 1. 1.编制参考标准及规范1.中华人民共和国国家标准《建筑工程施工质量验收统一标准》（GB50300- 2001;2.中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB 50202-2002;3.中华人民共和国行业标准《建筑地基处理技术规范》（JGJ 79-2002;4.中华人民共和国国家标准《短纤针刺非织造土工布》（GB /T 17639-1998;5.中华人民共和国国家标准《长丝纺粘针刺非织造土工布》（GB /T 17639-1998;6.中华人民共和国国家标准《长丝机织土工布》（GB /T 17640--1998;7.中华人民共和国国家标准《裂膜丝机织土工布》（GB /T 17641--1998;8.中华人民共和国国家标准《非织造复合土工布》（GB /T 17642--1998;9.中华人民共和国国家标准《聚乙烯土工膜》（GB /T 17643--1998;10.中华人民共和国国家标准《聚氯乙烯土工膜》（GB /T 17688--1998;11.中华人民共和国国家标准《塑料土工格栅》（GB /T 17689--1998;12.中华人民共和国国家标准《塑料扁丝编制土工布》（GB /T 17690-19981. 1.术语1.土工合成材料岩土工程和土木工程中所应用的高分子聚合物材料的总称。
2.土工织物透水性土工合成材料。
按制造方法不同分为织造土工织物和非织造无纺土工织物。
土工合成材料在地基加固中的作用研究
土工合成材料在地基加固中的作用研究一、引言随着城市化进程的不断加快，土地利用率越来越高，工业、交通等建筑设施的建设也越来越多，地基加固的需求也不断增加。
传统的地基加固方法主要是采用人工填筑和加固材料的方式，虽然能够解决一定的问题，但是成本高、效率低、固化效果差等问题较为突出。
而土工合成材料的出现为地基加固提供了更好的解决办法。
本文将结合实际案例介绍土工合成材料在地基加固中的作用研究。
二、土工合成材料的基本概念土工合成材料是指由高分子材料、无机物质等混杂制成的新型建筑材料。
它具备良好的物理性能和化学性能，可被用于各种建筑领域，尤其在水利工程中应用得较为普遍。
土工合成材料的主要特点如下：①高抗拉强度；②高抗压强度；③高渗透性；④耐热性和耐腐蚀性好；⑤可重复利用；⑥施工灵活便捷等。
三、土工合成材料在地基加固中的应用1. 案例分析A公司地基穿通隧道工程中，因为隧道周围的地基条件较为差，地基沉降情况严重，当地政府决定使用土工合成材料对地基进行加固。
经过对多种土工合成材料进行对比，最终选用了大型单向排水土工格栅，有效解决了地基沉降问题。
2. 土工合成材料优势a. 高强度土工合成材料具有较高的抗拉强度和抗渗性能，能在一定程度上抵御地基沉降的影响。
b. 环保节能传统的地基加固方法需要大量的人力和物力，因此造成了较大的能源浪费和环境污染。
而土工合成材料制成过程中对环境污染较低，且可回收利用，符合现代生态建筑的要求。
c. 耐久性强作为一种高分子材料，土工合成材料具有较好的耐久性，不易受到自然环境的影响而损坏。
d. 施工方便快捷传统的地基加固方法需要大量的人工操作，需要耗费大量的时间和能量。
而土工合成材料具备良好的施工性能，可以使施工时间缩短，提高工作效率，减少施工成本。
四、结论随着城市化进程的不断加快，各种建筑所需的地基加固问题也越来越突出，传统的加固方法效率较低，成本较高，效果也不尽如人意，而土工合成材料具有高强度、环保节能、耐久性强、施工方便快捷等优势，可以大大提高地基加固的效率和效果。
14土工合成材料地基施工工艺标准
14土工合成材料地基施工工艺标准14.1适用范围14.1.1本标准规定了土工合成材料地基的施工要求、方法和质量标准等适用于软弱地基加固。
14.2编制依据的标准、规范GB50300-2001建筑工程施工质量验收统一标准GB50202-2002建筑地基基础工程施工质量验收规范JGJ79-2002建筑地基处理技术规范14.3术语和符号1土工合成材料又称土工聚合物，是土工用合成纤维材料的总称。
2土工织物透水性较好的高分子聚合物土工布其主要作用是反滤、排水、隔离和加固补强。
3土工膜由聚合物或沥青制成的一种相对不透水薄膜。
4土工格栅由高密度聚乙烯等聚合物经挤压加工再进行拉伸制成的格栅状、用于加筋的土工合成材料，其开孔可容周围土、石或其他土工材料穿入。
5土工带经挤压拉伸或加筋制成的条带抗拉材料。
6土工格室由土工格栅、土工织物或土工膜、条带等形成的蜂窝状或网格状三维结构材料。
7土工复合材料由两种或两种以上材料复合而成的土工合成材料。
14.4施工准备14.4.1技术准备1详细阅读设计文件，准确理解设计采用土工合成材料在地基加固中的作用。
2详细阅读地质勘察报告，了解原地基土层的工程特性、土质及地下水对拟使用的土工合成材料的腐蚀和施工影响。
3对拟使用的回填土、石作检验，确保符合设计要求。
4根据设计要求和土工合成材料特性及现场施工条件编制施工方案。
5对工人进行施工技术交底。
14.4.2材料准备1根据设计要求及施工现场情况，制定土工合成材料的采购计划；2选择回填土、石的来源地；3土工合成材料进场时，应检查产品标签、生产厂家、产品批号、生产日期、有限期限等，并取样送检；4根据施工方案将土工合成材料提前裁剪拼接成适合的幅片；5准备好土工合成材料的存放地点，避免土工合成材料进场后受到阳光直接照晒。
14.4.3施工机具准备机械配置：根据施工场地条件、设计要求等选择合适的碾压机械。
目前碾压机械多采用三轮平碾和振动平碾。
运输车数量则根据运距远近、工期要求配置。
工程地质知识：软土地基路堤土工合成材料规定.doc
1.土工合成材料应具有质量轻、整体连续好、抗拉强度较高、耐腐蚀和抗微生物侵蚀性好、施工方便等优点。非织型的土工纤维应具备当量孔隙直径小、渗透性好、质地柔软、能与土很好结合的性质。
2.应根据出厂单位提供的幅宽、质量、厚度、抗拉强度、顶破强度和渗透系数等测试数据，选用满足设计要求的土工合成材料。
3）应保证土工合成材料的整体性，当采用搭接法连接时，搭接长度宜为30cm～90cm。采用缝接法时，缝接宽度应不小于5cm。采用粘结法时，粘结宽度不应小于5cm，粘合强度应不低于土工合成材料的抗拉强度。
4.现场施工成材料在存放以及施工铺设过程中应尽量避免长时间暴晒或暴露，以免其性能劣化。
3.施工应符合以下规定：
1）应在平整好的下承层上按路堤底宽全断面铺设，摊铺时应拉直平顺，紧贴下承层，不使出现扭曲、折皱、重叠。在斜坡上摊铺时，应保持一定松紧度（可用U形钉控制）。
2）铺设土工聚合物，应在路堤每边各留足够的锚固长度，回折覆裹在压实的填料面上，平整顺适，外侧用土覆盖，以免人为破坏。锚固长度应满足定。
6.双层土工合成材料上、下层接缝应交替错开，错开长度不应小于0.5m。
建筑施工之土工合成材料地基
建筑施工之土工合成材料地基7-1-8-1 土工织物地基土工织物地基又称土工聚合物地基、土工合成材料地基，系在软弱地基中或边坡上埋设土工织物作为加筋，使形成弹性复合土体，起到排水、反滤、隔离、加固和补强等方面的作用，以提高土体承载力，减少沉降和增加地基的稳定。
图7-41为土工织物加固地基、边坡的几种应用。
图7-41 土工织物加固的应用（a）排水；（b）稳定路基；（c）稳定边坡或护坡；（d）加固路堤；（e）土坝反滤；（f）加速地基沉降1-土工织物；2-砂垫；3-道渣；4-渗水盲沟；5-软土层；6-填土或填料夯实；7-砂井1．材料要求土工织物系采用聚酯纤维（涤纶）、聚丙纤维（腈纶）和聚丙烯纤维（丙纶）等高分子化合物（聚合物）经加工后合成。
一般用无纺织成的，系将聚合物原料投入经过熔融挤压喷出纺丝，直接平铺成网，然后用粘合剂粘合（化学方法或湿法）、热压粘合（物理方法或干法）或针刺结合（机械方法）等方法将网联结成布。
土工织物产品因制造方法和用途不一，其宽度和重量的规格变化甚大，用于岩土工程的宽度由2~18m；重量大于或等于0.1kg/m2；开孔尺寸（等效孔径）为0.05~0.5mm，导水性不论垂直向或水平向，其渗透系数k≥10-2cm/s（相当于中、细砂的渗透系数）；抗拉强度为10~30kN/m（高强度的达30~100kN/m）。
2．特点和适用范围土工织物的特点是：质地柔软，重量轻，整体连续性好；施工方便，抗拉强度高，没有显著的方向性，各向强度基本一致；弹性、耐磨、耐腐蚀性、耐久性和抗微生物侵蚀性好，不易霉烂和虫蛀；而且，土工织物具有毛细作用，内部具有大小不等的网眼，有较好的渗透性（水平向1×10-1~1×10-3cm/s）和良好的疏导作用，水可竖向、横向排出。
材料为工厂制品，材质易保证，施工简便，造价较低，与砂垫层相比可节省大量砂石材料，节省费用1/3左右。
用于加固软弱地基或边坡，作为加筋使形成复合地基，可提高土体强度，承载力增大3~4倍，显著地减少沉降，提高地基稳定性。
9地基处理土工合成材料
第二节 加固功能
防渗功能
防渗是防止流体渗透流失的作用。 (1) 堤坝的防渗斜墙或心墙。 (2)透水地基上堤坝的水平防渗铺盖和垂直防渗
墙。 (3)混凝土坝、圬工坝及碾压混凝土坝的防渗体。 (4) 渠道的衬砌防渗。 (5) 涵闸、海漫与护岸的防渗。 (6) 隧道和堤坝内埋管的防渗。 (7) 施工围堰的防渗。
36
第二节 加固功能
防护功能
在被保护士面上覆一层有良好反滤性能的土 工织物，压上一定盖重，即能有效地保护岸 坡不受水流和波浪等的破坏。
(1)江河湖海岸坡防护。
(2)水库岸坡防护。
(3)水道护底和水下防护。
(4)渠道和水池护坡。
(5)水闸护底。
(6)岸坡防冲植被。
37
第二节 加固功能
排水带插入软基后，为排除土中的多余水量 提供了捷径，多余水可水平向通过带的滤膜 进入芯板沟槽，再向上由地表的透水料垫层 排走。排水带在公路、码头、水闸等软基加 固工程中应用广泛，以加速软土固结。 20
第一节 合成材料的种类
塑料排水带的施工
21
第一节 合成材料的种类
(三)软式排水管
又称为渗水软管，由高强钢丝圈作为支撑 体，和具有反滤、透水及保护作用的管壁 包裹材料两部分构成的。
编织型取O90。
42
第三节 土工织物的加固设计
美国陆军工兵师团标准
上述范围内尽可能取EOS大值， 对D85b＜0.074mm的土不宜采用土工织物作滤层 EOS为土工织物的等效孔径，相当于O98或O95。
43
第三节 土工织物的加固设计 土工织物复合垫层的设计方法
土工织物复合垫层的工作机理和作用至 今未完全揭示，尚无公认的成熟理论和 设计方法。
25
1.04土工合成材料复合地基施工工艺标准
1(QB-CNCEC JO10104-2004)1 适用范畴本标准适用于土坡和路堤、地基及挡土墙采纳土工合成材料加筋的复合地基工程。
2 施工预备2.1 材料要求2.1.1 土工合成材料的分类机织（含编织）织造型针织土工织物针刺土非织造型热粘工胶粘合土工膜有材质、厚薄之分成复合土工膜材土工复合材复合土工织物料复合防排水材料——排水带、排水管、排、防水材料等土工格栅、土工格室、土工带、土工网土工特种材料土工模袋、三维网垫、聚苯乙烯等2.1.2 土工合成材料要求：2.1.2.1 机织土工织物：机织（亦称有纺）土工织物按织法分为平纹、斜纹和缎纹三种。
要求宽度、厚度符合设计要求。
2.1.2.2 非织造土工织物：由于纤维粘合法不同，非织造（无纺）土工织物分热融粘合、化学粘合和机械粘合三种。
要求宽度、厚度符合设计要求。
2.1.2.3 针织土工织物：它是由一系列单丝或纱线圈相互连锁形成的平面织物。
要求宽度、厚度符合设计要求。
2.1.2.4 土工网与土工格栅:土工网是由两组平行的压制条带或细丝按一定角度交叉(一样为60-90°)，并在交点处靠热粘结而成的平面制品。
2.1.2.5 土工膜：土工膜是以聚氯乙烯、聚乙烯、氯化聚乙烯或异丁橡胶等为原料制成的透水性极低的膜或薄片。
2.1.2.6 组合材料：土工组合材料是由两种或两种以上的土工织物、土工膜或其它材料粘合而成的产品。
2.1.2.7 土工膜袋：土工模袋是由两层针织土工织物以特定方式联系起来的分格制品。
2.1.2.8 土工合成材料进场时，应检查产品标签、生产厂家、产品批号、生产日期、有效期限等，并取样送检。
2.2 要紧工机具压路机、自卸汽车、推土机、铲运机及翻斗车平碾、羊足碾、振动碾、蛙式或柴油打夯机等。
土工合成材料拼接机具2.3 作业条件2.3.1 筋带的物理力学性质指标的测试相对密度，单位面积质量、厚度、压缩性、抗压强度、撕裂强度、握持拉伸强度、顶破强度、刺破试验、落锤试验、直剪摩擦试验、耐久性和环境阻碍试验（抗老化、深变性）符合设计要求。
土工合成材料地基
土工合成材料地基：《以人工合成的聚合物（如塑料、化纤、合成橡胶等）为原料，制成各种类型的产品，置于土体内部、表面或各种土体之间，发挥加强或保护土体的作用（排水、隔离、反滤、加筋、防渗）《土工合成材料应用技术规范》将土工合成材料分为土工织物、土工膜、土工特种材料和土工复合材料，土工网，玻纤网，土工垫》土工合成材料地基是在土工合成材料上填以砂土料，土工合成材料可以是单层，也可以是多层，一般为浅层地基天然地基：岩石、碎石土、砂土、粘性土人工地基：经过人工处理或改良的地基，地质状况不佳的条件下，如坡地、沙地或淤泥地质，或虽然土层质地较好，但上部荷载过大时，为使地基具有足够的承载能力，则要采用人工加固地基浅基础：小于或相当于基础底面宽度，一般小于5m，两侧的摩阻力可忽略不计深基础：一般埋深大于5M ，特殊方法处理，考虑侧壁摩阻力地基验收对灰土地基、砂、砂石地基、土工合成材料地基、粉煤灰地基、强夯地基、注浆地基、预压地基，其竣工后的结果，地基承载力必须达到设计要求的标准，检验数量，每单位工程不少于3点，1000M2 以上，每100M2至少应有1个点，3000M2以上工程，每300M2至少有一个点，每条独基下至少有一个点，基槽每20延米应有1点对水泥土搅拌桩复合地基、高压喷射注浆桩复合地基、砂桩地基、振冲桩复合地基、土及灰土挤密复合地基、水泥粉煤灰碎石桩复合地基、夯实水泥桩复合地基、其承载力检验需达总数的0.5%----1% ，但不少于3处，单桩强度检验，数量应为总数的0.5%----1%，不少于3根灰土、砂和砂石地基验收标准P6土工合成材料地基验收标准P8粉煤灰地基验收标准P8强夯地基验收标准P9注浆地基验收标准P10预压地基及塑料排水带验收标准P11振冲地基验收标准P12高压喷射注浆验收标准P13水泥土搅拌桩地基验收标准P14土和灰土挤密桩验收标准P15水泥粉煤灰碎石桩复合地基验收标准P16夯实水泥土桩复合地基验收标准P17砂桩地基P18桩基础预制桩桩位允许偏差p19灌注桩平面位置及垂直度允许偏差P20工程桩应进行承载力检验，采用静荷载试验方法，检验桩数不少于总数的1%且不少于3根当总桩数少于50根时，不应少于2根桩身质量检验：灌注桩抽检质量不应小于总数30% ，不少于20根；其他桩基工程抽检数量不少于总数20%，不少于10根；混凝土预制桩及地下水位以上核检的灌注桩，抽检数量不应少于10%，且不少于10根；每个柱子承台下不少于1根静力压桩检验标准P21先张法预应力管桩检验标准P23混凝土预制桩检验标准P24钢筋混凝土预制桩检验标准P24成品钢桩检验标准P25钢桩施工检验标准P26HPB235钢筋符号:在word中先输入E000,然后按住ALT键，同时按下X键；HrB335钢筋符号:在word中先输入E001,然后按住ALT键，同时按下X键；HRB400钢筋符号:在word 中先输入E002,然后按住ALT键，同时按下X键一级钢筋输入E000，选中E001（涂黑）后按ALT+X 即可变成二级钢筋输入E001，选中E002（涂黑）后按ALT+X 即可变成三级钢筋输入E002，选中E003（涂黑）后按ALT+X 即可变成一级、二级、三级钢筋符号如下图：（A、B、C分别代表一级、二级、三级）。
第1节 土工合成材料地基施工工艺
第1节土工合成材料地基施工工艺1．适用范围土工合成材料地基适用于加固软弱地基。
由分层铺设的土工合成材料与地基土构成加强筋复合地基，可提高地基强度及稳定性，减少沉降；可用于地基加强层、岸坡防冲层、防渗层、反滤层等。
2．施工准备（1）材料要求①土工合成材料进场时应检查产品合格证，按规定取样送检。
②检查土工合成材料特性包括以下内容：a 产品形态指标：材质、幅度、每卷长度、包装等。
b 物理性能指标：单位面积（长度）、质量、厚度、有效孔径（或开孔尺寸）等。
c 力学性能指标：拉伸强度、撕裂强度、握持强度、顶破强度、胀破强度、材料与土相互作用的摩擦强度等。
d 水力学指标：透水率、导水率、梯度比等。
e 耐久性能：抗老化性能、化学稳定性、生物稳定性等。
③作为加筋的土工合成材料应采用抗拉强度较高、受力时伸长率不大于4%～5%、耐久性好、抗腐蚀的土工格栅、土工格室、土工垫或土工织物等土工合成材料；垫层填料宜用碎石、砾砂、中砂或粉质粘土等材料。
当工程要求垫层具有排水功能时，垫层材料应具有良好的透水性。
在软土地基上使用加筋垫层时，应保证建筑稳定并满足允许变形的要求。
（2）技术准备○1根据工程地质勘察报告，掌握地基各土层的工程特性、了解地下水和地基土对选用的土工合成材料有无腐蚀性。
○2根据设计要求和土工合成材料特性、结合工程地质勘察资料及现场施工条件编制施工组织设计和施工方案。
○3对施工人员进行施工技术交底。
3.施工工艺(1)工艺流程：基层处理→检查→土工合成材料铺放和连接→检查→压载稳定→表面保护→回填→验收(2)施工操作工艺①场地平整和基层处理：a 平整施工场地，清除树根、草根及障碍物，平整压实基层土，做到基层局部高差不大于50mm。
凹坑可用含泥量小于5%，厚度为30mm的中粗砂垫层铺平压实，避免损伤破坏土工合成材料。
b 路基表面应留4%～5%坡度，排水沟应留2%～3%坡度以利排水。
②土工合成材料铺放和连接：a 将无损伤破坏检查后合格的土工合成材料按主要受力方向从一端向另一端铺设，端部应先铺填，中间后铺填，端部必须仔细锚固。
土工合成材料在软土地基中的应用
１ ８・ １
维普资讯
２０ ０６年增刊
２ ５ 耐 久性能指 标 ．
刘 娟 土工合成材料在软土地基中的应用
式 中 ： 稳定 系数 ； 厂
总第 ９ 期 ７
耐久性能指标 主要 有耐 磨 、 紫外线、 生 抗 抗 物、 抗化学、 抗大气环境等多种指标。
２３ 水 力性 能指 标 ．
是一种基 本不 透水 的材料 。根 据原 材料 不 同， 可分为 聚合物和沥青 两大类。为满足不 同强
度和变形需要 ， 又有不加筋和加筋的区分。
１３ 土工复合材料 ．
水力性能指标 主要为等 效孔径和渗透系数 ， 是土工织物 两个很重要 的特性指标 ， 是反滤 和排 水功能中的重要指标 。
软土地基 主要起两种作用 ： 一是起加筋补强作用 ， 提高 软土地基 的承载力 。二是起排水 固结作 用 ， 速软土地基 加
排水固结。土工合成材料的设计检算主要包括稳定性检算和复合地基的承载力计算。京广客改武汉北编组站
工程中运用 土工格栅成功解决 了软 土地基病害问题 。
关键词 ： 土工合成材料 ；软土地基 ；应 用 中图分 类号 ：４ ６ １ Ｕ １ ．６ 文献标识码 ： Ｂ
２ 土工合成材料 的性能
表征 土工合成 材料 的性 能指标 一般 可分为
物理性能指 标 、 力学 性 能指 标 、 水力 性能 指标 、 土工合成材料 与土相互作 用 指标及 耐久性 指标 等。
２ １ 物理 性 能指标 ．
油、 天然气或石灰石 中提炼 出来 的化学物质制成 ，
再进一步加工成纤维或合成材料 片材 ， 最后制成 各种产品。制造土工合成材料的聚合物 主要有聚 乙烯 （ Ｅ 、 Ｐ ） 聚酯 （ Ｅ 、 酰 胺 （ Ａ） 聚 丙烯 Ｐ Ｒ） 聚 Ｐ 、 （ Ｐ 和聚氯乙烯（ Ｖ ） Ｐ） Ｐ Ｃ 等。目前被广泛地应用于 软土地基处理中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土工合成材料地基（一）、土工织物地基土工织物地基又称土工聚合物地基、土工合成材料地基，系在软弱地基中或边坡上埋设土工织物作为加筋，使形成弹性复合土体，起到排水、反滤、隔离、加固和补强等方面的作用，以提高土体承载力，减少沉降和增加地基的稳定。
图7-41为土工织物加固地基、边坡的几种应用。
…… .1.材料要求土工织物系采用聚酯纤维(涤纶)、聚丙纤维(腈纶)和聚丙烯纤维(丙纶) 等高分子化合物（聚合物）经加工后合成。
一般用无纺织成的，系将聚合物原料投入经过熔融挤压喷出纺丝，直接平铺成网，然后用粘合剂粘合（化学方法或湿法）、热压粘合（物理方法或干法）或针刺结合（机械方法）等方法将网联结成布。
土工织物产品因制造方法和用途不一，其宽度和重量的规格变化甚大，用于岩土工程的宽度由2~18m；重量大于或等于0.1kg/m2；开孔尺寸（等效孔径）为0.05~0.5mm，导水性不论垂直向或水平向，其渗透系数k≥10-2cm/s（相当于中、细砂的渗透系数）；抗拉强度为10~30kN/m（高强度的达30~100kN/m）。
2．特点和适用范围土工织物的特点是：质地柔软，重量轻，整体连续性好；施工方便，抗拉强度高，没有显著的方向性，各向强度基本一致；弹性、耐磨、耐腐蚀性、耐久性和抗微生物侵蚀性好，不易霉烂和虫蛀；而且，土工织物具有毛细作用，内部具有大小不等的网眼，有较好的渗透性（水平向1×10-1~1×10-3cm/s）和良好的疏导作用，水可竖向、横向排出。
材料为工厂制品，材质易保证，施工简便，造价较低，与砂垫层相比可节省大量砂石材料，节省费用1/3左右。
用于加固软弱地基或边坡，作为加筋使形成复合地基，可提高土体强度，承载力增大3~4倍，显著地减少沉降，提高地基稳定性。
但土工聚合物存在抗紫外线（老化）能力较低，如埋在土中，不受阳光紫外线照射，则不受影响，可使用40年以上。
适用于加固软弱地基，以加速土的固结，提高土体强度；用于公路、铁路路基作加强层，防止路基翻浆、下沉；用于堤岸边坡，可使结构坡角加大，又能充分压实；作挡土墙后的加固，可代替砂井。
此外，还可用于河道和海港岸坡的防冲；水库、渠道的防渗以及土石坝、灰坝、尾矿坝与闸基的反滤层和排水层，可取代砂石级配良好的反滤层，达到节约投资、缩短工期、保证安全使用的目的。
3．施工工艺方法要点（1）铺设土工织物前，应将基土表面压实、修整平顺均匀，清除杂物、草根，表面凹凸不平的可铺一层砂找平。
当作路基铺设，表面应有4%~5%的坡度，以利排水。
（2）铺设应从一端向另一端进行，端部应先铺填，中间后铺填，端部必须精心铺设锚固，铺设松紧应适度，防止绷拉过紧或褶皱，同时需保持连续性、完整性。
避免过量拉伸超过其强度和变形的极限而发生破坏、撕裂或局部顶破等。
在斜坡上施工，应注意均匀和平整，并保持一定的松紧度；避免石块使其变形超出聚合材料的弹性极限；在护岸工程坡面上铺设时，上坡段土工织物应搭在下坡段土工织物上。
（3）土工织物连接一般可采用搭接、缝合、胶合或U形钉钉合等方法（图7-42）。
采用搭接时，应有足够的宽（长）度，一般为0.3~0.9m，在坚固和水平的路基，一般为0.3m，在软的和不平的地面，则需0.9m；在搭接处尽量避免受力，以防移动；缝合采用缝合机面对面或折叠缝合，用尼龙或涤纶线，针距7~8mm，缝合处的强度一般可达缝物强度的80%；胶结法是用胶粘剂将两块土工织物胶结在一起，最少搭接长度为100mm，胶结后应停2h 以上。
其接缝处的强度与土工织物的原强度相同；用U形钉连接是每隔1.0m用一U形钉插入连接，其强度低于缝合法和胶结法。
由于搭接和缝合法施工简便，一般多用之。
（4）为防止土工织物在施工中产生顶破、穿刺、擦伤和撕破等，一般在土工织物下面宜设置砾石或碎石垫层，在其上面设置砂卵石护层，其中碎石能承受压应力，土工织物承受拉应力，充分发挥织物的约束作用和抗拉效应，铺设方法同砂、砾石垫层。
（5）铺设一次不宜过长，以免下雨渗水难以处理，土工织物铺好后应随即铺设上面砂石材料或土料，避免长时间曝晒和暴露，使材料劣化。
（6）土工织物用于作反滤层时应作到连续，不得出现扭曲、折皱和重叠。
土工织物上抛石时，应先铺一层30mm厚卵石层，并限制高度在1.5m以内，对于重而带棱角的石料，抛掷高度应不大于50cm。
（7）土工织物上铺垫层时，第一层铺垫厚度应在50cm以下，用推土机铺垫时，应防止刮土板损坏土工织物，在局部不应加过重集中应力。
（8）铺设时，应注意端头位置和锚固，在护坡坡顶可使土工织物末端绕在管子上，埋设于坡顶沟槽中，以防土工织物下落；在堤坝，应使土工织物终止在护坡块石之内，避免冲刷时加速坡脚冲刷成坑。
（9）对于有水位变化的斜坡，施工时直接堆置于土工织物上的大块石之间的空隙，应填塞或设垫层，以避免水位下降时，上坡中的饱和水因来不及渗出形成显著水位差，使土挤向没有压载空隙，引起土工织物鼓胀而造成损坏。
（10）现场施工中发现土工织物受到损坏时，应立即修补好。
4．质量控制（1）施工前应对土工织物的物理性能（单位面积的质量、厚度、比重）、强度、延伸率以及土、砂石料等进行检验。
土工织物以100m2为一批，每批抽查5%。
（2）施工过程中应检查清基、回填料铺设厚度及平整度、土工织物的铺设方向、搭接缝搭接长度或缝接状况、土工织物与结构的连接状况等。
（3）施工结束后，应作承载力检验。
（4）土工织物地基质量检验标准如表7-39所示。
（二）加劲土地基加劲土地基系由填土和填土中布置一定量的带状筋体（或称拉筋）以及直立的墙面板3部分组成一个整体的复合结构（图7-43）。
这种结构内部存在着墙面土压力、拉筋的拉力、以及填土与拉筋间的摩擦力等相互作用的内力，并维持互相平衡，从而可保证这个复合结构的内部稳定。
同时这一复合体又能抵抗拉筋尾部后面填土所产生的侧压力，使整个复合结构保持稳定。
1．加固机理松散土在自重作用下堆放就成为具有天然安息角的斜坡面，但若在填土中分层布置埋设一定数量的水平带状拉筋作加筋处理，则拉筋与土层之间由于土自重而压紧，因而使土和拉筋之间的摩擦充分起作用，在拉筋方向获得和拉筋的抗拉强度相适用的粘聚力，使其成为整体，可阻止土颗粒的移动，其横向变形等于拉筋的伸长变形，一般拉筋的弹性系数比土的变形系数大得多，故侧向变形可忽略不计，因而能使土体保持直立和稳定。
2．特点及适用范围加劲土地基的特点是：土与拉筋共同作用，可充分利用材料性能，使挡墙结构轻型化，其体积仅相当重力式挡墙结构的3%~5%，对地基土的要求较低；加劲土的墙面和拉筋由工厂预制，可实现工厂化生产，加速工程进度，降低施工成本；适应性强，加劲为柔性材料，可以承受地基较大变形，它所容许的沉降比传统的挡墙为大，因而更适合于软弱地基上进行构筑；加劲土用于重力式构筑物，墙面垂直，节省用地面积，有效减少土方量；挡墙面板薄，基础尺寸小，可节省工程投资20%~60%；而且理论上可不受高度限制；用作挡土结构，面板的形式可按需要进行美化设计，有利于美化环境；加劲土复合结构的整体性能好，结构稳定性强，有良好的抗震性能；结构简单，施工方便，除压实机械外，不需配备其他机械，施工迅速，质量易于控制。
加劲土适用于山区或城市道路的挡土墙、护坡、路堤、桥台、河坝以及水工结构和工业结构等工程上，图7-44为加劲土的部分应用，此外还可用于处理滑坡3．加劲土的材料和构造要求（1）拉筋材料要求抗拉强度高，延伸率小，耐腐蚀和有一定的柔韧性。
多采用镀锌带钢（截面5mm×40mm或5mm×60mm）、铝合金钢带和不锈带钢、钢条（Q235钢）、尼龙绳、玻璃纤维和土工织物等。
有的地区，就地取材，也有采用竹筋、包装用塑料带、多孔废钢片、钢筋混凝土代用，效果亦好，可满足要求。
（2）回填土料宜优先采用一定级配的砾砂土或砂类土，有利于压密和与拉筋间产生良好的摩阻力，也可采用碎石土、黄土、中低液限粘性土等，但不得使用腐殖土、冻土、白垩土及硅藻土等，以及对拉筋有腐蚀性的土。
4．构造要求面板一般采用钢筋混凝土预制构件，其厚度不应小于80mm，混凝土强度等级不应低于C18；简易的面板亦可采用半圆形油桶或椭圆形钢管。
面板设计应满足坚固、美观、运输方便和安装容易等要求，同时要求能承受拉筋一定距离的内部土引起的局部应力集中。
面板的形式有十字形、槽形、六角形、L形、矩形、Z形等，一般多用十字形，其高度和宽度由50~150mm；厚度80~250mm。
面板上的拉筋结点，可采用预锚拉环、钢板锚头或留穿筋孔等形式。
钢拉环应采用直径不小于10mm的I级钢筋，钢板锚头采用厚度不小于3mm的钢板，露于混凝土外部部分应做防锈处理；土工聚合物与钢拉环的接触面应做隔离处理。
十字形面板与拉筋连接多在两侧预留小孔，内插销子，将面板竖向互相连锁起来（图7-45）。
面板与拉筋的连接处必须能承受施工设备和面板附近回填土压密时所产生的应力。
拉筋的锚固长度L，一般由计算确定，但是还要满足L≥0.7H（H—挡土墙高度）的构造要求。
5．施工工艺方法要点（1）加筋土工程结构物的施工程序是：基础施工、构件预制→面板安装→填料摊铺、压密和拉筋铺设→地面设施施工。
（2）基础开挖时，基槽（坑）底平面尺寸一般应大于基础外缘0.3m，基底应整平夯实。
基底必须平整，使面板能够直立。
（3）面板可在工厂或附近就地预制。
安装可用人工或机械进行。
每块板布置有安装的插销和插销孔。
拼时由一端向另一端自下而上逐块吊装就位，拼装最下一层面板时，应把半尺寸的和全尺寸的面板相间地、平衡地安装在基础上。
安装时单块面板倾斜度一般宜内倾1/150左右，作为填料压实时面板外倾的预留度。
为防止填土时面板向内外倾斜而不成一垂直面，宜用夹木螺栓或支斜撑撑住，水平误差用软木条或低强度砂浆调整，水平及倾斜误差应逐块调整，不得将误差累积到最后再进行调整。
（4）拉筋应铺设在已经压实的填土上，并与墙面垂直，拉筋与填土间的空隙，应用砂垫平，以防拉筋断裂。
采用钢条作拉筋时，要用螺栓将它与面板连接。
钢带或钢筋混凝土带与面板拉环的连接以及钢带、钢筋混凝土带间的连接，可采用电焊、扣环或螺栓连接。
聚丙烯土工聚合物带与面板的连接，可将带一端从面板预埋拉环或预留孔中穿过，折回与另一端对齐。
聚合物可采用单孔穿过、上下穿过或左右环孔合拼穿过，并绑扎防止抽动（图7-46），但避免土工聚合物带在环（孔）上绑成死结。
（5）填土的铺设与压实，可与拉筋的安装同时进行，在同一水平层内，前面铺设和绑拉筋，后面即可随填土和进行压密。
当拉筋的垂直间距较大时，填土可分层进行。
每层填土厚度应根据上下两层拉筋的间距和碾压机具性能确定。
一般一次铺设厚度不应小于200mm。
压实时一般应先轻后重，但不得使用羊足碾。
