公安楼电气施工方案
大楼布线工程施工方案范本
大楼布线工程施工方案范本一、项目概述本工程位于XX市XX区，是一座多功能大楼，包括商业楼、写字楼和酒店等，总建筑面积约为10万平方米。
本工程主要包括电气工程、弱电工程和照明工程等。
在本施工方案中，将详细说明每一项工程的施工内容、施工技术、施工要求、安全措施等。
二、电气工程施工方案1. 施工内容电气工程主要包括总配电室、分配电室、电梯电气、通风空调电气、照明电气等。
其中，总配电室和分配电室的施工内容包括配电柜的安装、线缆的敷设、接地系统的安装、及时传感器的安装等。
2. 施工技术在总配电室和分配电室的施工中，需要根据设计要求，合理选型、布局电气设备，并按照相关规范进行安装和接线。
在配电柜的安装中，要严格按照图纸要求安装进线、出线和开关装置。
在线缆敷设中，要根据建筑结构和用电需求，合理布置线缆，保证线路安全可靠。
在接地系统的安装中，要按照相关规范进行施工，确保接地系统的安全性和可靠性。
3. 施工要求电气工程的施工要求包括工程质量、施工进度和安全文明施工等。
在工程质量方面，要保证所有设备和线路符合相关标准，并进行验收。
在施工进度方面，要严格按照工程计划进行施工，并及时进行进度汇报和调整。
在安全文明施工方面，要做好施工现场的安全防护，保证施工作业的安全和文明，避免因施工引发的事故和负面影响。
4. 安全措施在电气工程施工中，要严格执行国家相关安全规范，做好安全管理和安全技术措施。
要建立健全的安全生产责任制度和安全教育培训制度，加强对施工人员的安全教育和技术培训。
要加强施工现场的安全防护，保证施工作业的安全。
同时，要及时发现和消除施工现场的安全隐患，确保施工过程中的安全。
三、弱电工程施工方案1. 施工内容弱电工程主要包括计算机网络、通信系统、安防系统等。
其中，计算机网络的施工内容包括布线、接头、安装光纤设备等。
通信系统的施工内容包括电话线路敷设、终端设备安装等。
安防系统的施工内容包括监控摄像头的安装、报警器的安装等。
公建电气施工方案
公建电气施工方案一、工程概况与编制依据本工程为某公共建筑工程，主要包括办公楼、会议室、活动室等区域。
电气施工范围涉及照明、动力、弱电等多个系统。
施工方案编制依据主要包括国家及地方相关电气施工规范、设计图纸及技术要求、建设单位提供的施工说明等。
二、施工准备与协调组织人员：组建专业的电气施工队伍，确保施工人员具备相应的资质和技能。
材料准备：按照设计要求准备合格的电气材料，如电缆、线管、配电箱柜等，并做好材料检验和记录。
现场勘查：对施工现场进行详细勘查，了解现场环境、安全状况等，为后续施工提供依据。
与其他专业协调：与土建、装饰等专业进行协调，明确施工顺序、配合要求等，确保各专业施工顺利进行。
三、明配管与保护措施明配管施工：按照设计图纸要求，进行明配管的布置和安装。
配管应平直、固定牢固，转弯处应使用专用弯头。
保护措施：对明配管进行必要的保护措施，如涂刷防锈漆、包裹绝缘材料等，以防止腐蚀和损伤。
四、跨接地线施工规范跨接地线选材：跨接地线应选用符合规范的铜芯线，截面面积应满足设计要求。
跨接施工：在需要跨接的部位，如不同金属物体之间、设备与接地网之间等，按照规范要求进行跨接施工。
接地电阻测试：施工完成后，对接地电阻进行测试，确保接地电阻符合规范要求。
五、预埋盒安装与校正预埋盒定位：根据设计图纸要求，确定预埋盒的准确位置。
安装与固定：使用专用工具将预埋盒安装在墙体或楼板上，并固定牢固。
校正与调整：安装完成后，对预埋盒进行校正和调整，确保其位置准确、水平度符合要求。
六、桥架安装与电缆敷设桥架安装：按照设计图纸要求，进行桥架的安装。
桥架应安装平直、牢固，连接处应使用专用连接件。
电缆敷设：在桥架内敷设电缆时，应按照电缆的规格和长度进行合理安排，避免交叉和缠绕。
电缆应固定在桥架上，避免晃动和损伤。
七、配电箱柜安装要点安装位置：配电箱柜应安装在干燥、通风、易于操作和维修的地方。
固定方式：使用专用螺栓将配电箱柜固定在墙体或支架上，确保固定牢固。
电气安装工程方案
清河政法干警住宅小区工程电气安装施工方案一、工程概况1。
1、工程简介1．2、安装工程概况1。
2.1本安装工程内含电气工程、给排水工程、采暖工程、地下室（包括人防部分）通风工程。
1.2．２电气安装工程内包括：低压配电系统、照明系统、防雷接地系统、电话系统及综合布线系统、有线电视系统、保安对讲系统、消防报警及联动控制系统。
１.3、安装工程主要内容1.3。
１低压配电系统本工程除幼儿园、锅炉房内低压电源负荷等级为三级负荷外,其余建筑物的弱电间、电梯、应急照明和主要通道的负荷等级均为二级负荷。
3８０/220Ｖ三相电源由小区变配电所电缆埋地引入进各栋楼时穿镀锌钢管保护,进楼后引入地下室π接柜。
低压配电系统采用放射式与树干式相接合的方式，各住户用电采用ＹJV电缆供电。
YJV电缆的导体工作温度为90℃,电缆π接或分支处为达到到良好的电气接触及绝缘防水、防腐的要求，按设计要求采用ＩＰＣ绝缘穿刺线夹进行电缆接头连接。
双电源箱、动力箱、控制箱均为竖井、机房、车库内明装，其它地方暗装。
明装箱安装高度为1。
2m，暗装箱安装高度为１。
４m；层电表箱暗装于楼梯间,安装高度１．4m，户箱采用小型半透明机箱，安装高度１．8m。
本工程所使用的控制箱均为非标产品，订货后应由生产厂家根据设计要求完成原理图、接线图、盘面布置图的设计，并交由设计院审核通过后方可加工。
1。
3．2照明系统照明和插座分别由不同的支路供电，插座回路（空调插座除外）均设漏电断路保护装置。
灯具安装高度低于2。
４ｍ时，需增加一根ＰE 线;出口指示灯及疏散指示灯采用自带蓄电池供电,持续供电时间为３0分钟。
照明开关、插座除图纸特别注明外,均为暗装(有架空地板的房间所有开关、插座的高度均为架空地板的高度)，有淋浴、浴缸的卫生间内开关、插座及其它电器应设在2区以外.1.3.３防雷接地和等电位接地系统本工程内的建筑物均按三类建筑物作防雷保护措施，屋顶女儿墙设有避雷带防止雷击，利用建造物构造柱、剪力墙暗柱内两根对角通长主筋焊接作为防雷引下线，利用基础底板钢筋网作接地极,为可靠起见，在建筑物室外四周周围用４０×４镀锌扁钢将外墙柱基础钢筋连成一环形通路。
方案--公安局办公大楼设计方案
公安局办公大楼设计方案第一章概述1、项目概况1.1建筑工程概况工程名称：宜宾市翠屏公安局办公大楼建设单位：宜宾市公安局建筑功能类型：政府建设项目工程总投资：1.2建筑基本概况******公安局办公大楼位于******城内，地处开发新区，地下2层，地上8。
总建筑面积层包括餐厅、厨房和部分停车位等；地下2层为车库；地上1层服务大厅；3~7层为办公和会议室；3层为设备机房。
1.3建筑智能化系统设置概况******公安局办公大楼建筑智能化弱电系统工程施工范围包括：综合布线系统、安全防范系统（闭路电视监控系统、防盗报警系统、）、停车场管理系统、背景音乐与紧急广播系统、有线电视接收系统、弱电系统集成。
2、智能化系统设计原则我公司对******公安局办公大楼的智能化工程设计与设备选型遵循如下的原则：⇨采用先进、成熟、实用的技术在技术上要寻求先进，在使用上要求简便实用，而且，在技术上要讲究成熟，决不容许任何带有实验性质的应用。
⇨系统应具有集中统一的管理能力，为管理大大提供方便根据我国现行的管理体制，公共安全管理是集中统一的，因此，要求系统应具有多级集中统一的管理中心，并实施科学化的管理，使安全防范技术发挥最高的效用。
⇨系统应具有开放性、可扩性、兼容性和灵活性首先要求系统具有开放性，能紧密地与其它系统连接，融合成一个整体；其次，还要求系统能适合多种规模应用，要有较强的可扩性，能随时适应对系统的扩容要求；再次，系统应具有很强的兼容性和灵活性，能适应产品的升级换代，保持旺盛的系统生命力。
⇨系统的设计和产品的选择应标准化、规范化随着中国加入WTO后，市场的快速发展，先进的技术和产品将大量涌入我国市场，与国际接轨乃大势所趋。
为便于管理，使工作规范化，系统的设计和产品的选择必须走标准化，规范化的道路。
⇨系统必须具有安全性、可靠性、容错性系统本身的安全性非常重要，应具有很强的防破坏能力，最大限度的提高系统设备的可靠性指标。
合理的性能价格比在系统设计规划时，为用户着想，在遵循上述前提原则下下，应尽量提高性能系统和产品的价格比。

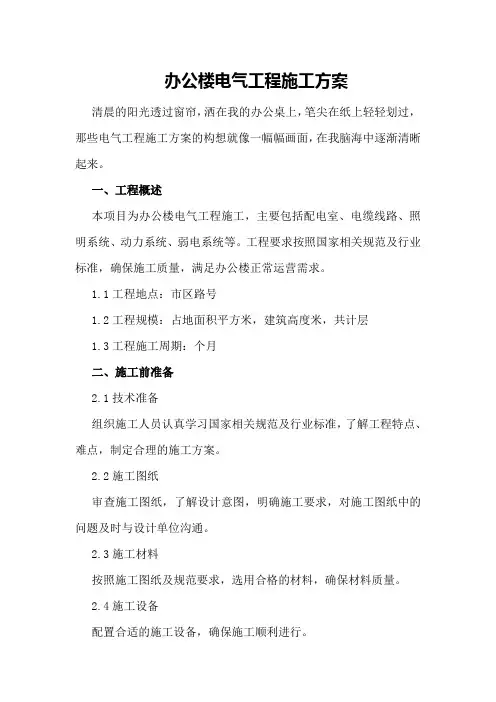

办公楼电气工程施工方案
办公楼电气工程施工方案清晨的阳光透过窗帘，洒在我的办公桌上，笔尖在纸上轻轻划过，那些电气工程施工方案的构想就像一幅幅画面，在我脑海中逐渐清晰起来。
一、工程概述本项目为办公楼电气工程施工，主要包括配电室、电缆线路、照明系统、动力系统、弱电系统等。
工程要求按照国家相关规范及行业标准，确保施工质量，满足办公楼正常运营需求。
1.1工程地点：市区路号1.2工程规模：占地面积平方米，建筑高度米，共计层1.3工程施工周期：个月二、施工前准备2.1技术准备组织施工人员认真学习国家相关规范及行业标准，了解工程特点、难点，制定合理的施工方案。
2.2施工图纸审查施工图纸，了解设计意图，明确施工要求，对施工图纸中的问题及时与设计单位沟通。
2.3施工材料按照施工图纸及规范要求，选用合格的材料，确保材料质量。
2.4施工设备配置合适的施工设备，确保施工顺利进行。
三、施工方法3.1配电室施工配电室施工主要包括设备安装、电缆敷设、配电柜安装等。
3.1.1设备安装按照设计图纸，确定设备安装位置，对设备基础进行处理，确保设备安装牢固。
3.1.2电缆敷设根据电缆型号、长度，合理安排电缆敷设路径，采用桥架、管道等方式进行敷设。
3.1.3配电柜安装配电柜安装前，对柜体进行检查，确保柜体完好无损。
安装过程中，严格按照设计要求，确保配电柜安装到位。
3.2电缆线路施工电缆线路施工主要包括电缆敷设、电缆头制作、电缆连接等。
3.2.1电缆敷设电缆敷设过程中，要注意保护电缆，避免电缆损伤。
电缆敷设完成后，对电缆进行检查，确保电缆绝缘良好。
3.2.2电缆头制作电缆头制作前，对电缆进行检查，确保电缆绝缘良好。
制作过程中，严格按照工艺要求，确保电缆头制作质量。
3.2.3电缆连接电缆连接前，对电缆进行检查，确保电缆绝缘良好。
连接过程中，采用合适的连接方式，确保电缆连接可靠。
3.3照明系统施工照明系统施工主要包括灯具安装、线路敷设、配电箱安装等。
3.3.1灯具安装灯具安装前，对灯具进行检查，确保灯具完好无损。
办公楼消防电气工程施工方案
施工方案(消防电气工程)工程名称： XX市残联办公楼消防电气工程建设单位： XX市XX经贸开发公司施工单位： XX恒安消防工程有限公司编制人： XXX审核人：年月日目录一、工程概况二、质量目标和工程工期三、施工组织机构四、施工前的准备工作五、设备、材料、机械的进场计划六、施工方案（工艺、技术、质量、安全）七、施工劳动力安排计划八、质量的控制措施九、安全保证措施和文明施工十、降低成本措施十一、工程量一览表十二、主要机具一览表十三、施工进度计划表一、工程概况：工程名称： XX市残联办公楼消防电气工程工程地址： XX市谈固东街XXX号建设单位： XX市XX经贸开发公司设计单位: 核工业第四研究设计院消防工程概述：本工程位于XX市谈固东街XXX号，建成为XX市残联办公楼，此建筑地上八层，地下一层。
高度为32米。
消防保护等级为二级。
二、质量目标和工程工期我施工单位本着安全第一、工程质量至上的原则，力争本工程为样板工程。
工程工期为二十八天 .三、施工组织机构四、施工前的准备1.在接到图纸后,组织工程技术人员进行对图纸的仔细审阅,然后提出问题，做出记录。
待设计单位对施工单位进行图纸交底时，与设计单位共同对图纸进行研究，并做好图纸会审记录。
2.图纸会审完后，做出工程预算，提出工程材料,做出工程材料计划，同时提出机具、设备的进场计划和人员的最后安排计划。
3.接到甲方和监理的进场开工通知后，我施工队马上进场，首先对施工现场进行了解，服从甲方和监理、土建的管理，清扫出办公室，建好仓库，并建好用电箱.4.组织设备和材料的进场工作。
5.准备出将要施工所需的材料等用品.6.做好技术质量安全交底。
五、设备、材料、机械的进场计划1.设备材料的采购、验证等都贯彻执行ISO9001：2000质量管理体系文件，材料的计划由预算员提前半个月编制，然后经经理审批符合要求后，进行采购，一个星期内进入施工现场，经监理验证合格后，方可使用在工程中.2.机械的提供：在每一个施工阶段都用不同的机械设备，所以在将要进行的一个新的施工阶段前半个月提出机械使用计划，经上级主管部门的审批，一个星期内机械设备进入现场。
办公大楼电气工程的施工方案
办公大楼电气工程旳施工方案办公大楼电气工程旳施工方案提纲: 根据施工图规定及现场施工状况进行劳动力、机具及有关预埋、预留阶段材料旳准备, 并根据设计、国家规范精品源自保洁办公大楼电气工程旳施工方案一、重要施工程序（一）施工工艺流程图纸会审→施工准备、技术交底→现场预埋、预留→盘柜安装、配管→电缆敷设、穿线→配合装饰安装→系统调试→交工验收（二）图纸会审图纸会审是工程顺利进行旳保证, 需要我们施工单位从施工旳角度对设计进行分析, 找出其中旳局限性之处, 并提请设计院考虑。
（三）施工准备、技术交底根据施工图规定及现场施工状况进行劳动力、机具及有关预埋、预留阶段材料旳准备, 并根据设计、国家规范、我单位技术规定进行有关施工方案旳编制和技术交底工作, 如防雷接地、配管、穿线、桥架和线槽安装、电缆敷设、灯具安装和系统调试。
（四）现场预埋、预留在做好施工准备和技术交底后, 需配合土建进行基础施工, 重要有接地网旳焊接, 电线管旳预埋和桥架孔洞旳预留。
（五）盘柜安装、配管、电缆敷设、穿线和配合装饰安装构成电气安装旳重要部分, 应严格按设计和国家规范施工, 保证工程质量。
（六）调试阶段照明系统调试:测试各回路绝缘电阻→照明配电箱送电→按设计图分回路送电→试灯管动力系统调试:测试各回路绝缘电阻→控制部分本体调试→带设备无负荷试车→联动试车二、成套配电柜（盘）安装（一）工艺流程设备开箱检查电阻→设备搬运→柜（盘）安装→柜（盘）二次配线→试验调整→送电运行验收（二）开箱检查按照设备清单、施工图及设备技术资料, 查对设备本体及附件旳规格型号应符合设计图纸规定；附件、备件齐全；产品合格证件、技术资料、阐明书齐全；外观无损伤及变形, 油漆完整；柜内电器装置及元件、器件齐全, 无损伤, 做好检查记录。
（三）盘柜安装1.立柜工作需待混凝土到达规定强度后进行, 立柜找正需按从左到右或从右到左旳次序进行, 找正可以采用在柜与型钢间塞铁垫片旳措施, 但每处垫片不能超过3片。
住宅楼电气施工方案
住宅楼电气施工方案一、工程概述本电气施工方案适用于住宅楼的电气设备及线路安装工程。
本方案旨在保证住宅楼电气系统的正常运行，提高住宅楼的用电安全性能。
二、施工准备1.施工前需准备好所需的电气设备、材料和工具。
2.检查施工区域的地面情况，确保施工安全。
3.确保施工区域的周围无任何阻碍物，方便施工作业。
三、施工内容1.导线安装根据住宅楼的设计要求，选择适当规格的电缆，保证电流负载的需求。
导线安装必须遵循以下原则：（1）保持交流和直流电缆分开布线。
（2）根据导线功率和通道大小选择适当的导线。
（3）导线悬挂应使用弹性固定装置，以减少外界环境的震动对导线的影响。
（4）导线布线应与其他线路或设备分开，避免互相干扰。
2.电箱安装按照电箱的排列和分配规定，安装住宅楼所需的电箱，完成各电路的连接。
电箱的安装需要严格遵守以下要求：（1）电箱应安装在干燥、通风的地方，离地面高度不超过1.8米。
（2）电箱的门应能够自由打开，方便维护和操作。
（3）电箱的内部应整洁、有序，电缆的固定应使用规范的电缆槽或固定卡进行。
3.电气设备安装根据住宅楼设计规定，安装各种电气设备，如照明灯具、插座等。
电气设备安装需要注意以下事项：（1）根据设计要求和住户需求选择合适的电气设备。
（2）安装电气设备时必须按照设备说明书和相关标准进行。
（3）接线时要保持绝缘良好，严禁导线短路和接错线。
4.照明系统安装按照设计要求，安装住宅楼的照明系统，确保住宅楼的照明效果和节能要求。
照明系统安装需要遵循以下原则：（1）根据灯具的功率和数量设计合理的灯路，合理布设开关和插座。
（2）灯具的安装应固定可靠，接线应牢固、绝缘良好。
（3）住宅楼照明系统应有足够的亮度，保证住户的正常日常生活需求。
四、安全措施1.严格遵守施工作业安全规程，熟悉相关电气安全操作规程。
2.施工现场应设置明显的安全警示标志，保持通道的畅通。
3.施工现场必须配备专人负责，严禁无关人员进入。
4.施工过程中要使用符合国家标准的电气设备和材料。
办公大楼改造电气方案
办公大楼改造电气方案一、编制依据1、“部队办公大楼改造”电气施工图。
2、使用的主要图集：1）.《电气安装工程图集》JD2）.《建筑电气通用图集》92DQ。
3）.《等电位联结安装》97SD5673、国家现行有关建筑施工规范、规程、标准1）.《电气安装工程施工验收规范》GB50303-20022）.《北京市建设工程电气安装质量若干规定》（037号文）3）.《火灾自动报警系统施工及验收规范》GB50166-924）.《建筑安装工程质量检验统一标准》GBJ300-885）.《建筑安装分项工程施工工艺标准》GBJ01-26-966）.《建筑安装工程资料管理规程》DBJ01-51-2000二、工程概况本建筑物主要为办公用房，供电负荷三级。
电气安装工程主要有：强电、弱电系统等。
1、强电：由室外引入低压电源，照明、动力配电方式均采用放射式与树干式相结合。
由一层配电室经电气竖井和走廊内采用电缆穿保护管敷设至相应位置，采用TN-C-S配电系统。
1）照明：利用原有的照明系统，只考虑更换灯具及开关面板。
2）动力：与照明负荷分开，主要提供房间插座及空调设备等用电，线路采用塑料铜芯导线，穿PVC线槽及PVC管保护，三相电力设备的电压为380V，单项电力设备的电压为220V。
2、防雷与接地：本工程利用原有接地系统，若测试不合格，再单独在室外做接地，接地电阻小于4欧姆。
3、弱电系统1）电话：本工程每层设电话组线箱，每层走廊内吊顶内敷设200×300金属线槽，房间内敷设25×12.5塑料线槽至电话插座，此部分仅预留电话接线盒。
2）共用电视天线系统：仅预留电视接线盒、箱。
3）网络系统：仅预留网络接线盒、箱。
三、施工部署1、施工管理目标1）.工期目标：根据土建施工进度合理安排电气施工进度，发挥集体主义观念，积极配合土建施工，确保工期实现。
2）.质量目标：以IS09002质量体系标准为依据，建立、健全质量管理体系，配置高素质的施工管理人员和作业人员。
楼宇电气工程施工方案
楼宇电气工程施工方案第1节系统概况5.1.1 低压配电系统5.1.1.1本工程采用TN－S系统，低压系统采用三相五线配电，本工程电梯及消防设备均按二级负荷，双路供电，其余均按三级负荷供电。
5.1.1.2本楼由室外配电室引入两路380／220V低压电源，穿管进入地下一层的管理室，再配给照明配电总柜及动力配电柜，各单元每层均为单相配电，电梯电源由动力柜及照明柜各配一回路至电梯配电箱。
消防泵房及生活泵房由变电室双路供电。
5.1.1.3地下室弱电电缆沿金属封闭线槽敷设，电力电缆及消防系统电缆均穿钢管暗敷设（干线沿金属封闭线槽敷设）。
5.1.1.4本工程电源干线电缆均选用阻燃型，动力支路、照明支路均采用铜芯BV型导线。
5.1.2 照明配电系统5.1.2.1照明配电系统采用TN-S系统配线，住户部分正常照明在竖井内由表箱配至每户户箱，每户用电负荷按8～10KW计算，进户线采用BV-3X16mm ²导线。
公共走道、楼梯间照明灯具采用声光控型，电梯前室采用单刀双掷开关。
5.1.2.2照明设备选型及安装：地下室及竖井内照明配电箱均暗装，底边距地1.4米；住户内照明配电箱墙上暗装底边距地1.8米，其中照明支路、普通插座支路、空调支路和厨房支路分开，插座支路均采用漏电开关（空调插座除外）；一般插座采用10A安全型单相五孔插座，空调插座采用15A扁圆两用三孔插座；灯具开关选用10A250V跷板开关，住户内预留灯位，住户内一般插座支路为BV-3X2.5mm²导线，照明支路选型用BV-2X2.5mm²导线，穿管暗敷，客厅及主卧室灯位处应预留Φ8钢筋以备重型灯具安装。
5.1.3 防雷与接地5.1.3.1本工程按二类防雷设计，屋顶采用Φ10镀锌圆钢作避雷带，在屋面做不大于20m x 20m或24m x 16m的网格，并与屋顶上所有突出屋面的金属构件相连接；超过30米的部分，每层做均压环，利用构造柱内不少于两根主筋作引下线，上端与避雷网焊接，下端利用基础钢筋引出做接地装置，钢筋焊接成环形，接地电阻不大于1欧。
住宅楼电气工程施工方案
住宅楼电气工程施工方案㈠管路敷设一）施工准备1、作业条件⑴土建完成顶板、梁支模；⑵梁钢筋绑扎完毕；⑶现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。
2、材质要求⑴钢管的材质必须合格，设计有特殊要求时还必须符合设计要求。
⑵外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。
⑶锁紧螺母外形完好、丝扣清晰，无翘曲变形等缺陷。
3、工器具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。
二）工艺流程划定灯头盒位置→固定灯头盒→敷设管路→管路连接、切断、套丝和弯曲→跨接地线→变形缝的处理→管路防腐三）操作工艺1、划定灯头盒位置为了保证灯头盒位置的准确，首先应该根据设计图纸要求的灯具的型号，计算出灯头盒位置，如普通座灯头吸顶安装、普通吊线灯安装、灯头盒应该安装在房间的中心，而日光灯的灯头盒不能放在房间的中心。
根据计算出的位置在模板上划出位置线，以免发生错误。
2、固定灯头盒根据划出的位置线，把灯头盒初步固定在钢筋上，为了施工方便可选用活底盒，盒固定后先打开底板，连接管路，安装根母锁母，然后用废纸或其他柔性材料将盒填塞密实，再固定好底板并加强灯头盒的固定。
为了避免扰动钢筋的位置，采用高为90㎜的灯头盒，钢管直接进盒，不必做灯叉弯。
灯头盒必须封堵严密，以免灰浆渗入造成管路堵塞。
3、敷设管路管路必须敷设在上下层钢筋之间，与钢筋绑扎固定。
根据去向的不同，可以分为三种情况，第一种是从楼面内向上层引出的管路，第二种是从顶板向下引的管路，如向非承重隔墙板引出的开关管路，第三种是只在现浇顶板内敷设的管路。
⑴对于从楼地面向上层引出的管路，必须保证在上层墙体位置线内引出，可以参照土建梁或墙体的钢筋位置，注意向上部分管路不要跨越轴线而形成交叉，以免给后续施工带来不必要的麻烦。
向上的管路在引出位置应固定一根不小于Φ8的钢筋，用以固定位置和保护管路不受外力损伤折断。
电气安装工程施工方案(详细版)
电气安装工程施工方案（详细版）一、防雷接地工程工艺流程：接地体→引下线暗敷→避雷网。
1．引下线：a.利用建筑钢筋混凝土或剪力墙内主筋作引下线，钢筋自身上、下焊接成电气通路，上端与避雷网、中间与各层均压网、下端与地网焊成电气通路，形成笼式结构。
b.指定引下线在首层室外距地面500设置100×60×6钢板测试端子，作为测试接地电阻、等电位连接等使用，且要求加盖保护。
c．引下线暗敷：本楼以图标柱外侧两根主筋作引下线，配合土建进度从下至上焊接连通，以有色油漆作出标记，每层焊接一次，隐蔽验收一次，验收合格，监理人员签字认可，才能隐蔽，焊接采用双面搭焊，焊接长度≥6d，要打掉焊渣，无咬肉，夹渣及损坏钢筋等缺陷。
2．接闪器：a．采用φ10镀锌圆钢沿屋顶女儿墙、楼梯间及水箱间屋顶的四周敷设，通长焊接成闭合电气通路，组成不大于10米×10米的网格状避雷带.b．所有屋面上的给水管及消防水管等金属管道采用金属管卡与就近的避雷带连成电气通路.c．所有引上屋面的金属构架及设备的金属外壳与就近的避雷带可靠焊接。
d.避雷带支架采用φ10镀锌圆钢,支架高度100、预埋深度100、水平间距1000、转角处500。
e．避雷带与引下线等设施的焊接采用双面焊焊接长度不少于6D。
3．均压环：a．高度45m以上每三层设均压环，沿外墙周边的窗框下水平敷设25×4mm镀锌扁铁一周作为均压环b．建筑物外墙上金属门窗和各种金属管道与均压环连成电气通路。
c．均压环与引下线可靠焊接4．接地网：a．采用联合接地体，电气设备保护接地、信息系统接地及变压器中性点等接地共用一组接地体。
b．利用建筑物基础、地梁、底板内的钢筋接地体，要求不大于1Ω，实测达不到要求时，应增加人工接地极。
5．等电位连结：a．每层楼板的钢筋网要求与柱内的引下线可靠焊接，在竖井与PE连接。
b．所有卫生间底板钢筋均与其周围圈梁及防雷引下线可靠焊接。
