井道照明设计
电梯井道照明设计要求(经典-重要)
id=1014 关于电梯井道的照明设计问题江苏省建设工程设计施工图审核中心许秀芳一、相关规定1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款规定：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。
2、《民用建筑电气设计规范》JGJ 16-2008第9.4.5条2款规定：“井道内应设置照明，且照度不应小于50 lx，并应符合下列要求：1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设置控制开关；2）轿顶及井道照明电源宜为36V；当采用220Ｖ时，应装设剩余电流动作保护器。
”二、设计中应考虑的问题1、照明电压的选择：由于电梯井道属狭小工作场所，为保证施工及维修人员的安全，应优先采用36 V安全电压；但当井道长度超过50m、接近或超过100m时，为减小电压损失确保照明质量，照明电压应采用220V，这时，必须装设30mA瞬时动作的剩余电流保护装置（RCD），以防人身电击。
2、照明光源的选择：当采用36V照明时，唯一的选择是采用白炽灯，因为36V电压无法启辉荧光灯等气体放电光源。
听说最近已有36V电压的紧凑型节能荧光灯问世，如果落实了，可优先选择。
3、白炽灯功率的选择：查照明设计手册，36V的白炽灯功率有15W、25W、40W、60W 和100W五档，设计时宜采用60W。
如采用100W，因为发热量大，灯头温度高，安装和使用时还应注意防火安全。
4、灯距问题：上述两个规范中，一个无灯距要求，另一个规定每隔7m设一盏灯，如此规定与要求井道照度达到50 lx的规定是不能同时满足的。
因为通过计算，当采用60W白炽灯时，每隔3m设一盏灯方能基本满足该照度要求。
5、220V/36V照明变压器容量的确定：应按（井道长度÷3）×60W进行估算，再考虑0.8的功率因数。
管廊照明工程方案

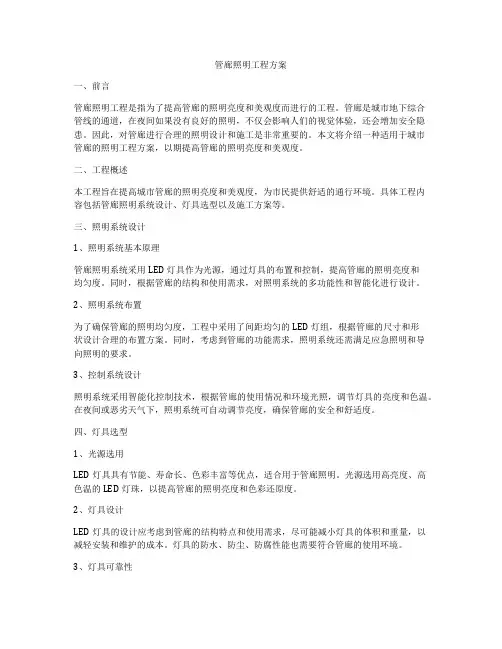

管廊照明工程方案一、前言管廊照明工程是指为了提高管廊的照明亮度和美观度而进行的工程。
管廊是城市地下综合管线的通道，在夜间如果没有良好的照明，不仅会影响人们的视觉体验，还会增加安全隐患。
因此，对管廊进行合理的照明设计和施工是非常重要的。
本文将介绍一种适用于城市管廊的照明工程方案，以期提高管廊的照明亮度和美观度。
二、工程概述本工程旨在提高城市管廊的照明亮度和美观度，为市民提供舒适的通行环境。
具体工程内容包括管廊照明系统设计、灯具选型以及施工方案等。
三、照明系统设计1、照明系统基本原理管廊照明系统采用LED灯具作为光源，通过灯具的布置和控制，提高管廊的照明亮度和均匀度。
同时，根据管廊的结构和使用需求，对照明系统的多功能性和智能化进行设计。
2、照明系统布置为了确保管廊的照明均匀度，工程中采用了间距均匀的LED灯组，根据管廊的尺寸和形状设计合理的布置方案。
同时，考虑到管廊的功能需求，照明系统还需满足应急照明和导向照明的要求。
3、控制系统设计照明系统采用智能化控制技术，根据管廊的使用情况和环境光照，调节灯具的亮度和色温。
在夜间或恶劣天气下，照明系统可自动调节亮度，确保管廊的安全和舒适度。
四、灯具选型1、光源选用LED灯具具有节能、寿命长、色彩丰富等优点，适合用于管廊照明。
光源选用高亮度、高色温的LED灯珠，以提高管廊的照明亮度和色彩还原度。
2、灯具设计LED灯具的设计应考虑到管廊的结构特点和使用需求，尽可能减小灯具的体积和重量，以减轻安装和维护的成本。
灯具的防水、防尘、防腐性能也需要符合管廊的使用环境。
3、灯具可靠性管廊照明系统属于城市基础设施，灯具的可靠性和稳定性是关键。
因此，在灯具选型中，需要考虑到灯具的质量和品牌信誉度，以确保照明系统的可靠性和安全性。
五、施工方案1、安装方法照明系统的安装应采用专业化的施工队伍，严格按照设计要求和安全规范进行安装。
同时，需要配备专业的安装工具和设备，确保照明系统的安装质量和施工进度。
井道照明系统设计方案
井道照明系统设计方案一、方案背景井道照明系统是指在建筑物的楼梯、走廊、通道等公共区域中设置照明设备，以提供适当的光照条件，确保人员在井道区域中能够方便、安全地活动。
在现代建筑设计中，井道照明系统是一个重要的考虑因素，对于提高建筑物的舒适度和安全性具有重要意义。
二、系统组成1. 主电源与备用电源井道照明系统需要依靠稳定的电源来提供供电。
主电源可以通过市电供应，备用电源则可以采用电池或发电机组等设备，以应对主电源故障或停电情况。
2. 照明设备照明设备包括各种类型的灯具、光源等，根据需要选择合适的照明设备。
常见的照明设备包括荧光灯、LED灯、节能灯等。
3. 照明控制器照明控制器用于控制照明设备的开关、亮度等参数。
可以根据实际需求选择手动控制器、自动控制器或智能控制器等。
4. 输电线路与配电箱输电线路用于将电力从电源传输到各个照明设备，需要采用符合安全规范的电缆和配电箱进行连接和分配。
5. 其他辅助设备根据实际需要，可以考虑添加一些辅助设备，如照明传感器、紧急报警按钮等，以提高系统的灵活性和安全性。
三、系统设计考虑因素1. 光照需求根据井道区域的功能和使用需求，确定合适的光照水平和光照均匀度。
同时，考虑节能性和环保性，选择能效较高的照明设备。
2. 安全性井道照明系统必须满足相关安全标准，以确保人员在井道区域中的安全。
设计过程中要考虑防水、防火和防爆等特性，选择符合相关标准的照明设备。
3. 系统可靠性为了确保系统的正常运行，应考虑设置备用电源和故障自检装置，以及设备的可维护性和可替换性。
同时，合理布置输电线路，避免过长的线路和过多的接头，降低故障率。
4. 控制方式根据实际需求选择合适的照明控制方式，可以根据光感应、时间控制、人体感应等设计自动开关和调光系统，提高能源利用效率。
5. 成本和效益系统设计过程中要综合考虑各种因素，包括系统的初装费用、运行维护费用以及节能效果。
通过合理配置，优化系统性能，同时降低系统运行成本。
高层住宅电梯井照明系统施工设计方案

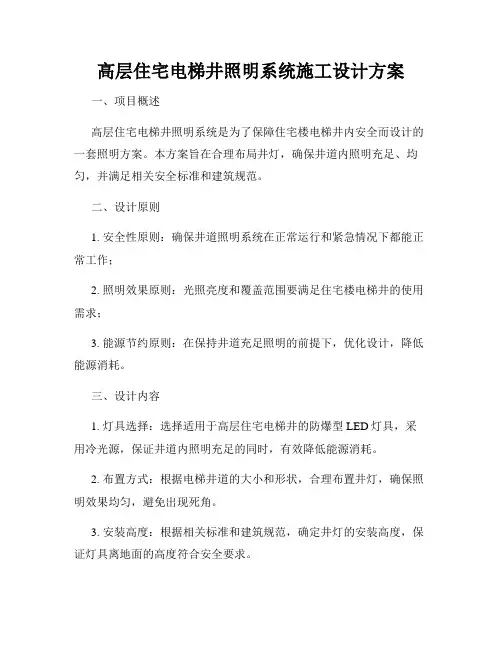

高层住宅电梯井照明系统施工设计方案一、项目概述高层住宅电梯井照明系统是为了保障住宅楼电梯井内安全而设计的一套照明方案。
本方案旨在合理布局井灯，确保井道内照明充足、均匀，并满足相关安全标准和建筑规范。
二、设计原则1. 安全性原则：确保井道照明系统在正常运行和紧急情况下都能正常工作；2. 照明效果原则：光照亮度和覆盖范围要满足住宅楼电梯井的使用需求；3. 能源节约原则：在保持井道充足照明的前提下，优化设计，降低能源消耗。
三、设计内容1. 灯具选择：选择适用于高层住宅电梯井的防爆型LED灯具，采用冷光源，保证井道内照明充足的同时，有效降低能源消耗。
2. 布置方式：根据电梯井道的大小和形状，合理布置井灯，确保照明效果均匀，避免出现死角。
3. 安装高度：根据相关标准和建筑规范，确定井灯的安装高度，保证灯具离地面的高度符合安全要求。
4. 光照强度要求：根据相关标准和建筑规范，确定井道内的光照强度要求，确保使用者在进出电梯时能够清晰看到周围环境，同时避免过强或过弱的照明影响使用者体验。
5. 照明控制系统：采用感应控制技术，通过红外或超声波传感器，实现对电梯井灯的自动开关，避免人为操作和能源浪费。
同时，设置定时开关功能，根据实际使用情况，设定合理的亮灯时间，进一步降低能源消耗。
四、工程施工1. 施工前准备：按照设计方案，在电梯井道内预留照明设施安装位置，确保施工顺利进行，不影响电梯的正常使用。
2. 线缆敷设：合理规划线缆走向，使用阻燃材料保证线路的安全性，并根据电梯井道的特点，采用合适的敷设方式，避免线缆杂乱，影响美观。
3. 灯具安装：按照设计要求，将选好的LED灯具安装到井道内合适的位置，并确保安装牢固稳定，不受外力影响。
4. 控制系统安装：按照设计要求，将照明控制系统的传感器和开关安装在合适的位置，确保其灵敏度和稳定性。
5. 电气连接：按照设计要求，正确连接灯具和控制系统的电源线路，确保电气安全和正常运行。
别墅电梯井道设计的要求
别墅电梯井道设计的要求一、概述随着别墅的普及和人们对生活品质的追求，别墅电梯的需求逐渐增加。
别墅电梯的井道设计对于安全性、美观性和舒适性有着重要影响，因此需要有一系列的设计要求来保证电梯井道的质量。
二、安全性要求1. 结构安全：井道和轿厢结构应符合相关国家标准和规范，承重能力和抗震性能应满足设计要求。
2. 防护措施：必须设置有效的防护门或门锁装置，以防止未经授权的人员进入井道。
3. 应急处理：在井道内应设置紧急报警装置、应急照明和紧急停梯装置，以应对突发情况。
4. 电气安全：各种电气设备应符合国家标准，保证供电和接地符合安全规范，并设置过载保护和短路保护设备。
5. 轿厢门安全：轿厢门应具备反折和切断功能，在使用过程中能够确保乘客的安全。
三、美观性要求1. 井道内墙面：井道内墙面宜采用美观的装饰材料，如不锈钢板、玻璃等，颜色和图案要与别墅整体风格相匹配。
2. 照明设计：井道灯光布局要合理，照明光线柔和且均匀，营造出舒适的感觉。
3. 装饰元素：在井道内可以设置一些装饰元素，如艺术装饰画、植物盆栽等，提升井道整体的美感。
四、舒适性要求1. 噪音控制：在电梯井道设计中要考虑降低轿厢运行时的噪音，使用静音设备和隔音材料。
2. 通风换气：电梯井道内要设置通风装置，保证空气流通，避免空气污浊。
3. 温度控制：根据别墅所在地区的气候特点，可以考虑在井道内设置恒温恒湿装置，确保乘坐舒适。
五、其他要求1. 空间利用：电梯井道设计要充分考虑空间利用率，尽量减少不必要的结构占用，确保整体功能的完善。
2. 清洁和维护：井道内表面材料应易清洁，设备应易维护，以便日常清洁和维修保养。
3. 可持续性：在井道设计中应考虑材料的可持续性和环保性，选择符合国家环保标准的材料应优先考虑。
通过以上设计要求的严格要求，可以确保别墅电梯井道在安全、美观和舒适上都能达到高标准，满足居住者对高品质生活的需求。
电梯井道照明线路开关的选择
电梯井道照明线路开关的选择随着城市现代化的快速发展，高层建筑物的数量越来越多，安装电梯已经成为高层建筑物的重要基础设施。
电梯井道内照明线路的布置及其开关的选择直接影响着电梯的正常运行，关系着建筑物的使用性能。
文章通过借助工程实例对电梯井道内照明配电干线的开关选择进行分析，以期为相关人员提供可借鉴价值。
标签：电梯井道；照明线路；微型断路器随着高层建筑物的民用、商用范围逐渐扩大，电梯的使用频率大大增加。
以“民用建筑电气设计规范（JGJ16-2008）”中对电梯井道照明作出的规定为依据[1]，应设置≥50lx的照度，且满足：（1）于电梯井道两端0.5m范围内分别设置盏灯，并以7m为间隔在整条井道内设置盏灯，照明线路的控制开关应设置在井道底坑以及井道顶部的机房内；（2）照明电源在通常情况下应设置为36V，在实际情况要求220V的情况下应设置动作保护器对剩余电流进行控制。
在高层建筑物中，应以计算电流作为其电梯井道照明线路开关的选择标准，并对导线进行布置。
此外，对于≥30层高的建筑物，应从多方面考虑到电压损失、过负荷保护、灯具特征以及短路保护等因素以确保线路照明正常运作。
1 工程实例文章以某层高为31层的建筑物为研究对象，该建筑物层间距为3m。
整栋建筑的配电室设置在地下一层，公共用电由容量为630kV A、长铜母线3（80×80）+1×（63×6.3）的两个室外变箱控制，且均以电源380/220V、规格ZRYJV22-4×150mm2的电缆线连接地下一层的配电柜。
其中，线路1长50m，线路2长100m，通过配电柜分配，两路分别连接风机、应急照明灯具。
该电梯井道内的应急照明线路为两根NHYJV型号的电缆线路，以树干式结合放射式的方式提供电源，规格4×35+1×16mm2。
在电梯井道内以四层为间隔装置应急双电源切换箱，并装置专门的一双电源切换箱于建筑物顶部负责照明，其回路包括航空障碍灯、电梯井道照明、井道插座、机房照明与插座等，其中利用容量500V A、220/36V的变压器负责电梯井道照明回路的供电需求，并以干线T接的方式将其与供电干线连接，确保供电正常。
电梯井道技术要求及标准
电梯井道技术要求及标准一、井道的封闭性要求(-)全封闭的井道建筑物中、要求井道有助于防止火焰蔓延，该井道应由无孔的墙、底板和顶板完全封闭起来，只允许有以下开口：a.层门开口；b∙通往井道的检修门、井道安全门以及检修活板门的开口；c∙火灾情况下，气体和烟雾的排气孔；C1通风孔；e∙井道与机房或与滑轮之间必要的功能性开口。
(二)部分封闭的井道建筑物不要求提供防止火焰蔓延的场所，井道不需要全封闭，但是在人员可接近电梯处需设立围壁：①在层门侧的高度不小于3.5m;②其余侧，当围壁与电梯运动部件的水平距离为最小允许值0∙5m时,高度不应小于2.5m;若该水平距离大于O∙5m时，高度可随着距离的增加而减少；当距离等于2.0m时，高度可减至最小值11m;③围壁距地板、楼梯或平台边缘最大距离为0.15m（三）检修门、安全门通往井道的检修门、井道安全门和检修活板门，除了因使用人员的安全或检修需要外，一般不应采用，检修门的高度不得小于140m,宽度不得小于0.60m;井道安全门的高度不得小于1.80m,宽度不得小于0.35m o当相邻两层门地坎间的距离大于Hm时，其间应设置井道安全门，以确保相邻地坎间的距离不大于Hm o检修门和井道安全门均不应向井道内开启；均应装设用钥匙开启的锁,当上述门开启后，不用钥匙亦能将其关闭和锁住，即使在锁住情况下,也应能不用钥此从井道内部将门打开。
只有检修门和井道安全门均处于关闭位置时，电梯才能运行。
（四）井道的通风井道应适当通风，井道不能用于非电梯用房的通风，建议井道顶部的通风口面积至少为井道截面积的1%。
二、井道壁、底面井道结构应符合国家建筑规范的要求，并应至少能承受下述载荷：主机施加的；轿厢偏载情况下安全钳动作瞬间经导轨施加的；缓冲器动作产生的；由防跳装置作用的，以及轿厢装卸载所产生的载荷等。
(-)井道壁的强度为保证电梯的安全运行井道壁应具有下列的机械强度即用一个300N的力，均匀分布在5cm的圆形或方形面积上，垂直作用在井道壁的任一点上，应：a.无永久变形：b.弹性变形不大于15mm,在人员可正常接近的玻璃门扇、玻璃面板或成形玻璃板，均应用夹层玻璃制成，(二)底坑底面的强度轿厢缓冲器支座下的底坑底面应能承受满载轿用静载4倍的作用力:4g。
地下室内照明高度规范
地下室内照明高度规范引言地下室是建筑中重要的功能区域之一，主要用于储藏、停车、设备房等用途。
为了确保地下室内的安全和舒适度，合理的照明设计是必不可少的。
本文档旨在介绍地下室内照明的高度规范，为照明设计人员提供参考。
背景地下室作为建筑的重要组成部分，其照明设计不仅仅是为了满足功能需求，更是为了提供安全舒适的环境。
合理的照明布局和合适的照明高度是保证地下室照明效果的关键因素。
规范要求1. 照明布局地下室照明的布局应根据具体功能需求进行规划。
一般情况下，地下室可分为通道、车辆停放区、储藏区、设备房等不同功能区域。
每个区域应根据其需求确定照明布局，并考虑到整体的统一性和协调性。
2. 照明灯具选择在地下室内，应选择能够提供充足照明的灯具，如LED灯或荧光灯。
这些灯具不仅具有节能环保的特点，还能提供稳定的光照效果，提高照明效果和使用寿命。
3. 照明高度地下室的照明高度应根据不同区域的功能需求确定。
一般来说，地下室通道和停车区的照明高度应在2米以上，以确保照明效果可以满足行走和车辆操作的需求。
而储藏区和设备房可以根据实际需要进行调整，以达到合适的照明效果。
4. 照明亮度地下室的照明亮度要符合相关的标准要求。
根据国家标准，地下室的照度应符合以下要求：通道和停车区的照度应在150-300勒克斯(Lux)，储藏区的照度应在100-200勒克斯(Lux)，设备房的照度应在200-500勒克斯(Lux)。
5. 照明平均度在地下室照明设计中，要保证照明的平均度。
一般来说，地下室内照明的平均度应在0.5以上，以确保整个区域的照明效果均匀，避免出现局部亮度不足或强光直射的问题。
6. 照明维护地下室照明设备的维护也是重要的环节。
定期检查和维护照明设备，确保其正常工作和寿命。
及时更换损坏的灯具和维修电路，以保证地下室照明的持续可靠。
结论地下室内照明高度规范是保证照明效果和安全的重要因素。
通过合理的照明布局、灯具选择和照明高度的调整，可以为地下室提供舒适、安全的照明环境。
电梯井道照明设计要点
电梯井道照明设计中应考虑的问题●1、电梯井道照明电压的选择：电梯井道内部空间有限属狭小工作场所，为了保证施工及维修人员不受点击，设计时宜选用36伏特安全电压；需要注意的是在高层建筑中井道长度超过50m接近或超过100m时，为减小电压损失，井道照明电压应采用220伏特，同时应设30mA瞬时动作的RCD。
●2、电梯井道照明光源的选择：当采用36V照明时，可选用36伏特荧光灯或白炽灯。
●3、36伏特白炽灯功率的选择：36伏特白炽灯功率分为15W、25W、40W、60W、100W，设计时宜采用60W。
●4、井道照明灯具间距问题：《电梯工程施工质量验收规范》GB 50310-2002无灯距要求；《民用建筑电气设计规范》JGJ 16-2008规定每隔7m设一盏灯，设计时如只按照7米一盏照明灯具，是无法满足50lx的要求。
建议当采用60W白炽灯时，每隔3m设一盏照明灯具，以满足规范对照度的要求。
●5、220V/36V照明变压器容量的确定：应按（井道长度/3）×60瓦估算，再考虑0.8的功率因数。
例如，当电梯井道长度为50米时，需设1.250KVA的照明变压器。
●6、36V照明出线应设保护电器，导线截面的选择要与保护开关相配合。
●7、36V照明回路不应设PE线。
参见：《建筑照明设计标准》GB 50034-2004第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全。
●8、井道照明管线宜暗敷，当明敷时应采用防火线缆和防火保护管，参见《通用用电设备配电设计规范》GB 50055-93第3.3.7条。
●9、设在电梯机房和底坑的井道照明开关应采用双控开关。
●二、电梯井道照明设计相关规定●1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。
关于电梯井道的照明设计问题
关于电梯井道的照明设计问题一、相关规定1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款规定：“井道内应设臵永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设臵一控制开关”。
2、《民用建筑电气设计规范》JGJ 16-2008第9.4.5条2款规定：“井道内应设臵照明，且照度不应小于50 lx，并应符合下列要求：1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设臵控制开关；2）轿顶及井道照明电源宜为36V；当采用220Ｖ时，应装设剩余电流动作保护器。
”二、设计中应考虑的问题1、照明电压的选择：由于电梯井道属狭小工作场所，为保证施工及维修人员的安全，应优先采用36 V安全电压；但当井道长度超过50m、接近或超过100m时，为减小电压损失确保照明质量，照明电压应采用220V这时，必须装设30mA瞬时动作的RCD，以防人身电击。
2、照明光源的选择：当采用36V照明时，唯一的选择是采用白炽灯，因为36V电压无法启辉荧光灯等气体放电电源。
3、白炽灯功率的选择：查照明设计手册，36V的白炽灯功率有15W、25W、40W、60W和100W五档，设计时宜采用60W。
如采用100W，因为发热量大，灯头温度高，安装和使用时还应注意防火安全。
4、灯距问题：上述两个规范中，一个无灯距要求，另一个规定每隔7m设一盏灯，如此规定与要求井道照度达到50 lx的规定是不能同时满足的。
因为通过计算，当采用60W白炽灯时，每隔3m设一盏灯方能基本满足该照度要求。
5、220V/36V照明变压器容量的确定：应按（井道长度÷3）×60W进行估算，再考虑0.8的功率因数。
例如，当井道50m长时，需设1250V A的照明变压器。
6、36V照明出线应设保护电器，导线截面的选择要与保住开关相配合。
建筑电气照明设计
照明设计1. 学生宿舍、工厂职工集体宿舍是否属公共建筑。
疏散指示照明如何做？答：《民用建筑设计通则》（GB50352-2005）第3.1.1条指出，民用建筑按使用功能可分为居住建筑和公共建筑两大类。
宿舍是集中管理的供单身人士使用的居住建筑，包括学生宿舍、单身教工宿舍和厂矿企业的员工宿舍（JGJ36-2005第4.2.1条及条文说明）。
根据《宿舍建筑设计规范》（JGJ36-2005）第4.5.4条、第4.5.7条的条文说明，宿舍建筑又有公共建筑人员密集、人流交通量大和使用时间集中的特点，因此其应急照明应按《建筑设计防火规范》（GB50016-2006）、《高层民用建筑设计防火规范》（GB50045-95）相关规定设计（见《宿舍建筑设计规范》（JGJ36-2005）第4.5.1条规定）。
2. 《供配电系统设计规范》（GB50052-95）第2.0.3条第2款规定，供电网络中独立于正常电源的专用的馈电线路可作为应急电源使用。
因此，当重要建筑及高层建筑的通道、楼梯间、电梯前室等处的照明采用上述由变配电所引来的两路独立电源，自动切换供电的照明回路，且所有灯具按应急灯要求材质配制，是否可以代替自带电池的应急照明灯？另其疏散指示灯、出口标志灯是否可以不再自带灯内电池？答：根据《消防应急灯具》（GB17945-2000）第3.7节规定，消防应急灯具可以采用“灯具内无独立电池而由集中供电装置供电的消防应急灯具”，对需要持续工作时间较长的备用照明宜采用此类照明。
但对疏散指示灯及安全出口标志灯，宜采用自带蓄电池的应急灯具。
详见（GB50034-2004）第7.2.3条。
3. 照明设计是建筑电气设计的主要内容，而照度的设计又是衡量照明设计的主要技术指标之一。
照度的概念几乎被设计人员遗忘了。
普遍的做法是布灯而已。
建议：对于大一些工程一定要强调照度E值标示在图纸上。
此建议如何？答：照度标准是照明设计的依据和设计深度要求，建设部2003年4月颁布的《建筑工程设计文件编制深度规定》第3.6.2条第5款1）项指出，初设说明书中要有“照明种类及照度标准”；第4.5.3条第1款规定施工图设计说明中要将经审批定案后的初步设计说明书中的主要指标录入，照度标准就是主要指标之一。
浅谈电梯井道照明的设计
Ｉ ｍ／ｚ ｄ Ｉｄ≥ １３ ．
ｕ ： ． 在 低 压 侧 ， 于 电压 降低 电流 升 高 ：ｉ ｈ ４５ Ａ： ５ 由 ｕ＝
３ Ｖ Ｕ ／ ｉＩｌ ． Ｉ ＝ ７８Ａ。 ６ ． ｈＵ ＝ｉｈ 则 ｉ ２ ． ／ 一
◇
由此 可 见 ， 电梯 井 道 的照 明 回路 的 低压 侧 的 在
几个周波之后就过去 ， 因此 。 局部 照 明变 压 器 的 在
二 次 侧设 置保 护 电器 的意 义不 大 。 而且 ， 没 有 分 在 支 回路 的局 部变 压器 后 再增 加 保 护 电器 ， 际 上也 实 增 加 了故 障点 。 ２ 当局 部照 明变 压 器二 次 侧有 分支 回路 时 ， ） 根 据 Ｊ Ｊ１— ０ ８中第 ７３４中的第 二 条“ Ｇ ６ ２ ０ ．． 当具有 两个
一一 一
浅谈 电梯井道照 明的设 计
邹 鹭 洁
￣Ｉ 市规划勘测设计研究院（５ ０ ２ Ｂｑ ） ｌ ４０ ５）
在 高层 建筑 的 电气 设计 中 ． 然 少 不 了 电梯 以 必 及 电梯 井道 的存 在 。 里我 们就 电梯 井道 照 明 的设 这
置做 一些 小 小 的探 讨 。 压 器 的二 次 侧可 以不设 保 护 电器 。依 据 为 Ｊ Ｊｌ — Ｇ ６ ２０ ０ ８中第 ７３ ．４中的第 一条“ ． 当安全特低 电压 （Ｅ Ｖ） ＳＬ
及 以上 Ｓ Ｌ Ｅ Ｖ分支 回路 时， 一个分 支 回路 的首 端应 每 设 有 保护 电器 。” 线 截 面 的选 择 要 与保 住 开 关 市 导 ｝ Ｉ
电梯安装、维保井道照明设计要点
电梯安装、维保井道照明设计要点1、电梯井道照明电压的选择：电梯井道内部空间有限属狭小工作场所，为了保证施工及维修人员不受点击，设计时宜选用36伏特安全电压；需要注意的是在高层建筑中井道长度超过50m接近或超过100m时，为减小电压损失，井道照明电压应采用220伏特，同时应设30mA瞬时动作的RCD。
2、电梯井道照明光源的选择：当采用36V照明时，可选用36伏特荧光灯或白炽灯。
3、36伏特白炽灯功率的选择：36伏特白炽灯功率分为15W、25W、40W、60W、100W，设计时宜采用60W。
4、井道照明灯具间距问题：《电梯工程施工质量验收规范》GB 50310-2002 无灯距要求；《民用建筑电气设计规范》JGJ 16-2008规定每隔7m设一盏灯，设计时如只按照7米一盏照明灯具，是无法满足50lx的要求。
建议当采用60W白炽灯时，每隔3m设一盏照明灯具，以满足规范对照度的要求。
5、220V/36V照明变压器容量的确定：应按（井道长度/3）×60瓦估算，再考虑0.8的功率因数。
例如，当电梯井道长度为50米时，需设1.250KVA的照明变压器。
6、36V照明出线应设保护电器，导线截面的选择要与保护开关相配合。
7、36V照明回路不应设PE线。
参见：《建筑照明设计标准》GB 50034-2004第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全。
8、井道照明管线宜暗敷，当明敷时应采用防火线缆和防火保护管，参见《通用用电设备配电设计规范》GB 50055-93第3.3.7条。
9、设在电梯机房和底坑的井道照明开关应采用双控开关。
二、电梯井道照明设计相关规定1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m 以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。
地下室采光设计窗井与光井的力
地下室采光设计窗井与光井的力地下室采光设计：窗井与光井的力地下室是建筑设计中常用的一种空间形式，然而由于地下位置的特殊性，地下室往往缺乏自然光线的照射，给人们的居住和使用带来不便。
因此，采光设计成为地下室设计中的一项重要内容。
本文将重点介绍地下室采光设计中常见的窗井和光井的作用与力量。
1. 窗井的作用与力窗井是地下室采光设计中常用的一种方式，它是通过在地下室外墙开设一些窗户，再建造一个与窗户相对应的井道来实现光线的引入。
窗井的主要作用有以下几点：首先，窗井可以增加地下室的自然光线照射面积。
通过窗井，阳光可以进入地下室，使地下室内部能够享受到更多的自然光线，改善室内环境，增加居住舒适度。
其次，窗井可以提供通风功能。
窗井的建设可以与地下室的通风系统相结合，实现室内空气的流通和新鲜空气的进入，有效改善地下室的通风状况。
最后，窗井可以增加地下室的空间感。
由于光线的引入，地下室的视觉效果得到提升，让人们在地下室内有一种开阔自由的感觉，减少封闭感带来的压迫感。
窗井的作用力主要体现在以下几个方面：一方面，窗井的作用力在于阳光对人体的直接影响。
阳光是自然界最重要的光源之一，它能够为人提供照明和热量。
充足的阳光照射对人的身心健康具有重要意义，可以促进血液循环、增强免疫力等。
另一方面，窗井的作用力在于改善地下室的室内环境。
随着人们对居住环境品质要求的提高，室内环境的舒适度成为人们关注的重点。
窗井的建设不仅可以引入自然光线，还可以避免地下室湿气过重、阴暗潮湿等问题，提高室内空气质量，减少病菌和霉菌的滋生。
2. 光井的作用与力光井是地下室采光设计中的另一种常见形式，它通过在地下室屋顶设置透明或半透明的材料，使阳光能够从上方直接照射到地下室内部。
光井的主要作用如下：首先，光井可以直接引入自然光线。
光井采光方式不依赖于外墙，直接从顶部引入阳光，光线更加均匀稳定。
这种方式可在保证采光效果的同时，减少地下室对外墙开窗位置的限制，提高设计的灵活性。
电梯井道照明存在的问题
关于电梯井道的照明设计问题一、相关规定1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款规定：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。
2、《民用建筑电气设计规范》JGJ 16-2008第9.4.5条2款规定：“井道内应设置照明，且照度不应小于50 lx，并应符合下列要求：1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设置控制开关；2）轿顶及井道照明电源宜为36V；当采用220Ｖ时，应装设剩余电流动作保护器。
”二、设计中应考虑的问题1、照明电压的选择：由于电梯井道属狭小工作场所，为保证施工及维修人员的安全，应优先采用36 V安全电压；但当井道长度超过50m、接近或超过100m时，为减小电压损失确保照明质量，照明电压应采用220V这时，必须装设30mA瞬时动作的RCD，以防人身电击。
2、照明光源的选择：当采用36V照明时，唯一的选择是采用白炽灯，因为36V电压无法启辉荧光灯等气体放电电源。
3、白炽灯功率的选择：查照明设计手册，36V的白炽灯功率有15W、25W、40W、60W和100W五档，设计时宜采用60W。
如采用100W，因为发热量大，灯头温度高，安装和使用时还应注意防火安全。
4、灯距问题：上述两个规范中，一个无灯距要求，另一个规定每隔7m设一盏灯，如此规定与要求井道照度达到50 lx的规定是不能同时满足的。
因为通过计算，当采用60W白炽灯时，每隔3m设一盏灯方能基本满足该照度要求。
5、220V/36V照明变压器容量的确定：应按（井道长度÷3）×60W进行估算，再考虑0.8的功率因数。
例如，当井道50m长时，需设1250VA的照明变压器。
6、36V照明出线应设保护电器，导线截面的选择要与保住开关相配合。
某洗浴中心电气设计全套图
cecs 45-2021 地下空间照明设计标准
cecs 45-2021 地下空间照明设计标准
CECS 45-2021地下空间照明设计标准是中国工程咨询协会颁布的
一项关于地下空间照明设计的技术规范。
该标准旨在规范地下空间照
明设计中的各项要求，以确保地下空间的照明效果、安全性和舒适性。
标准要求地下空间的照明设计需要满足以下几个方面的要求：
1.照明亮度要求：标准规定了不同地下空间的照明亮度要求。
根
据使用功能的不同，分为一般照明、工作区域照明和特殊照明三种情况，确保地下空间内的视觉能够得到充分的满足。
2.照明色温要求：标准要求地下空间内的照明色温应根据使用功
能的需要进行选择。
一般来说，办公区域要求较高的色温，而休息区
域则要求较低的色温，以提供一个适宜的工作和休息环境。
3.照明均匀度要求：标准规定了地下空间内的照明均匀度要求。
对于一般照明和工作区域照明来说，照明均匀度应在一定范围内，以
避免出现局部太亮或太暗的情况。
4.照明节能要求：标准要求地下空间的照明设计要符合国家的节能要求。
在选择照明设备时，应优先选择能效较高、寿命较长、光效较好的产品。
此外，标准还对地下空间照明设计中的其他要求进行了规定，如照明设备的安装高度、照明设备的防护措施、照度计的使用要求等。
通过这些规定，可以确保地下空间的照明设计符合相关的技术要求，同时提高地下空间的使用效果。
电梯井道照明设计探讨
【 关键词 ｌ 电梯井道照明； 照明电压； 照明光源； 电路图
【ｅ ｏｄ ］ｆ ｈｎｅｌ ￣ｇｌ ｒｇ ｏａｅｌ ｒｇｏｒ ；ｒｕ ｄ ｇ ｍ Ｋ ｙｗ ｒｓｌ ｃａｎ！ｇ ｉ ｔ ｉ ｈ ； ｉ ｖｌｇ；ｇｉ ｓ ｃ ｃ ｃｉ ａｒ ｉ ｎ ｔ ｉ ｎ ｕ ｅｉ ｔ ａ ｈ ｇ ｈ ｉ
ｒ ａ ｌ ｅ． ｒｏ ｅ， ｃ ｃｉ ａ ｒ ａｅ ａ ｚ ｄＭｏｅ ｖｒｔｅ ｉ ｕｔｉｇａ ｏ ｃｍｍｏ ｌ ｃａｎ ｌ ｇｔ ｇｓｕ ｎ ｙ ｈ ｒ ｄ ｍｆｒ ｏ ｎｉ ｈｎ ｅｌ ｉ ｉｓｍｍａｉ ｄ ｄ ｄｓ ｅ ａ ｐｅ ｓ ｒｖｄ ｄ ｔ ｆ ｉ ｎ ｈ ｒ ｅ ａ ａ ｅｉ ｘ ｌｉｐｏ ｉｅ ｚ ｎ ｎ ｇ ｍ
（． １ 浙江绿城东方建筑设计有限公司 ， 杭州 ３０ １；． １０ ２２ 浙江绿城建筑设计有限公司 ， 杭州 ３０ １） １０２
Ｌ Ｕ ｉｆｎ Ｚ Ｉ Ｌ — ｇ ， ＨＵ ｉｑｎ ２ ａ Ｚｈ － ｉ ｇ
（．ｒｅ ｔｎ ｉ ｎａＡ ｃ ｉ ｃ ｒ Ｄ ｓ ｎ ｏ， ｉ． ａ ｇｈ ｕ １０ ２ Ｃ ｎ ；． ｒｅｔｎ ｃｉ ｃｕｅ ｓｇ Ｃｏ，ｔ． ｎ ｚ ｏ １ ０２， １Ｇ ｅ ｏ Ｏｒ ｔｌ ｒｈｔ ｔ ｅ ｅｉ Ｃ ． ｄ， ｎｚ ｏ ３ ０ １ ， ｈ ａ ２Ｇ ｅ ｏ Ａ ｈｔ ｔｒＤｅｉ ｎ ｅ ｅｕ ｇ Ｌ Ｈ ｉ －ｎ ｒ ｅ ｎ ． ｄ， ｇ ｈｕ３０ １ Ｌ Ｈａ
与研究 ， 电子信箱） 伽 ｉｉ＠ｓ ． ｍ。 （ Ｈ ｙ ｎ ＇ ｏ 。 盥 ｏ
２２ 照 明 光 源 的 选 择 ．
当采用 ３Ｖ照明时 ，我们一般会选用 白炽灯 。由于 ６
９５
Ｉ 工程ｔ设与设计
电梯井安全防护技术要求范本（2篇）
电梯井安全防护技术要求范本一、概述电梯井是电梯系统中不可或缺的部分，对于保证乘客和维护人员的安全起着至关重要的作用。
为了确保电梯井的安全性，必须严格遵守相关的安全防护技术要求。
本文将详细介绍电梯井安全防护的技术要求，包括对电梯井的物理安全、防火安全和电气安全等方面的要求。
二、电梯井的物理安全要求1. 井道门的设计与安装井道门是电梯井与轿厢之间的隔离装置，其设计与安装必须符合以下要求：（1）井道门材料的选择应具有较高的抗压和抗撞击能力，能够承受异常冲击力；（2）井道门的固定方式应牢固可靠，确保井道门在运行过程中不会松动或脱落；（3）井道门的开闭速度应适中，不能过快或过慢，以免造成人员伤害。
2. 井道照明系统为了确保电梯井的安全，井道内应设置充足的照明设备，以便于乘客和维护人员的观察和操作。
井道照明系统的设计要求如下：（1）照明设备应具备防水、防爆和抗震等特性，以适应电梯井环境的特殊要求；（2）井道照明系统应采用分级开关控制，能够随着电梯的运行而自动开启或关闭，以节约能源；（3）井道照明系统的亮度应符合相应的标准，确保井道内有足够的光线供应。
3. 井道通风系统电梯井道内的通风系统是为了确保空气的流通，防止在维修和紧急情况下出现氧气不足或有害气体积聚。
井道通风系统的要求如下：（1）通风系统应保证电梯井道内的空气符合相关标准，不会对人员的健康产生不利影响；（2）通风系统应具备故障报警功能，一旦通风设备发生故障，应及时发出警报并停止运行，确保乘客和维护人员的安全。
三、电梯井的防火安全要求1. 防火建筑材料的选择为了提高电梯井的防火性能，必须选择符合国家相关标准的防火建筑材料。
这些材料应具备以下特性：（1）耐高温、防火性能好，能够有效地阻止火灾蔓延；（2）具备一定的抗冲击能力，以防止外部冲击导致火灾的扩大；（3）材料的排放物应符合环保要求，不能对人体健康和环境造成危害。
2. 火灾报警和自动灭火系统为了提前发现和控制电梯井内的火灾，必须安装可靠的火灾报警和自动灭火系统。
消防电梯轿厢内需要消防电话吗？五方对讲系统能替代吗？电梯井道照明设计院可以不设计吗？
一、消防电梯轿厢内需要消防电话吗？应该说需要消防通讯，但不是设置火灾自动报警系统中的消防电话。
（1）《建筑设计防火规范》GB50016-2014，7.3.8 消防电梯应符合下列规定： 7 电梯轿厢内部应设置专用消防对讲电话。
注意“对讲”二字；不是说火警系统的“消防电话分机”（2）《消防电梯制造与安装安全规范》GB26465-2011 （等同EN 81-72：2003，最新为EN 81-72：2020），5.11 消防服务通讯系统5.11.1 消防电梯应有交互式双向语音通讯的对讲系统或类似的装置，当消防电梯处于阶段1和阶段2时，用于消防电梯轿厢与下列地点之间通讯：a) 消防员入口层；b) 消防电梯机房或EN 81-1：1998/A2：2004和EN 81-2：1998/A2：2004所规定的无机房电梯的紧急操作屏处。
如果是在机房内，只有通过按压麦克风的控制按钮才能使其有效。
5.11.2 轿厢内和消防员入口层的通讯设备应是内置式麦克风和扬声器，不能用手持式电话。
5.11.3 通讯系统的线路应敷设在井道内。
从（2）可知轿厢内的消防通讯是消防电梯设备配备的，其控制要求都是火灾自动报警消防通话所不具备的，通讯协议也不一定匹配。
二、消防电梯轿厢内消防通讯能五方对讲系统能替代吗？目前只能用五方对讲系统来实现，或者说当前也是电梯厂家来实现，没有接入火警消防电话系统。
布线需采用耐火导线。
设计师将火灾自动报警电话线引入轿厢也往往是强审单位对此理解有出入。
三、电梯井道照明设计院可以不设计吗？可以，而且应让电梯承包商完成。
理由如下：（1）《消防电梯制造与安装安全规范》GB26465-2011 （等同EN 81-72：2003，最新为EN 81-72：2020），5.7.7 阶段1：i) 在消防电梯开关启动后，井道和机房照明应自动点亮。
（2）EN 81-72：2020，5.8.7条，a）the well and machinery spaces shall be automatically illuminated upon initiation of the firefighters lift switch；我们发现，两本规范表述基本一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯井道照明设计：
1、电梯井道照明电压的选择：电梯井道内部空间有限属狭小工作
场所，为了保证施工及维修人员不受电击，设计时宜选用36
伏特安全电压；需要注意的是在高层建筑中井道长度超过50m
接近或超过100m时，为减小电压损失，井道照明电压应采用
220伏特，同时应设30mA瞬时动作的RCD。
2、电梯井道照明光源的选择：当采用36V照明时，可选用36伏
特荧光灯或白炽灯。
3、36伏特白炽灯功率的选择：36伏特白炽灯功率分为15W、25W、
40W、60W、100W，设计时宜采用60W。
4、井道照明灯具间距问题：每隔不超过7m设一盏灯，设计时如
只按照7米一盏照明灯具，是无法满足50lx的要求。
建议当采
用60W白炽灯时，每隔3m设一盏照明灯具，以满足规范对照
度的要求。
5、220V/36V照明变压器容量的确定：应按（井道长度/3）×60瓦估算，再考虑0.8的功率因数。
例如，当电梯井道长度为50米时，需设1.250KVA的照明变压器。
6、36V照明出线应设保护电器，导线截面的选择要与保护开关相配合。
7、36V照明回路不应设PE线。
参见：《建筑照明设计标准》GB 50034-2004第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压。
