开关电源纹波分析及抑制(精华)
一文搞定开关电源纹波的产生、测量及抑制
一文搞定开关电源纹波的产生、测量及抑制（开关电源）纹波不可避免，我们最终的目的是要把输出纹波降低到可以忍受的程度，达到这个目的最根本的解决方法就是要尽量避免纹波的产生，首先要清楚开关电源纹波的种类和产生原因。
上图是开关（电源）中最简单的拓扑结构-buck降压型电源随着SWITCH的开关，电感L中的（电流）也是在输出电流的有效值上下波动的。
所以在输出端也会出现一个与SWITCH同频率的纹波，一般所说的纹波就是指这个，它与输出（电容）的容量和ESR有关系。
这个纹波的频率与开关电源相同，范围为几十到几百KHz。
另外，SWITCH一般选用双极性（晶体管）或者（MOSFET），不管是哪种，在其导通和截止的时候，都会有一个上升时间和下降时间。
这时候在电路中就会出现一个与SWITCH上升下降时间的频率相同或者奇数倍频的噪声，一般为几十MHz。
同样（二极管）D在反向恢复瞬间，其等效电路为电阻电容和电感的串联，会引起谐振，产生的噪声频率也为几十MHz。
这两种噪声一般叫做高频噪声，幅值通常要比纹波大得多。
如果是AC／（DC）变换器，除了上述两种纹波（噪声）以外，还有AC噪声，频率是输入AC电源的频率，为50～60Hz左右。
还有一种共模噪声，是由于很多开关电源的功率器件使用外壳作为散热器，产生的等效电容导致的。
开关电源纹波的测量基本要求：使用（示波器）AC（耦合）20MHz带宽限制拔掉探头的地线1.AC耦合是去掉叠加的直流电压，得到准确的波形。
2.打开20MHz带宽限制是防止高频噪声的干扰，防止测出错误的结果。
因为高频成分幅值较大，测量的时候应除去。
3.拔掉示波器探头的接地夹，使用接地环测量，是为了减少干扰。
很多部门没有接地环，如果误差允许也直接用探头的接地夹测量。
但在判断是否合格时要考虑这个因素。
还有一点是要使用50Ω终端。
示波器的（资料）上介绍说，50Ω模块是除去DC成分，精确测量AC成分。
但是很少有示波器配这种专门的探头，大多数情况是使用标配100KΩ到10MΩ的探头测量，影响暂时不清楚。

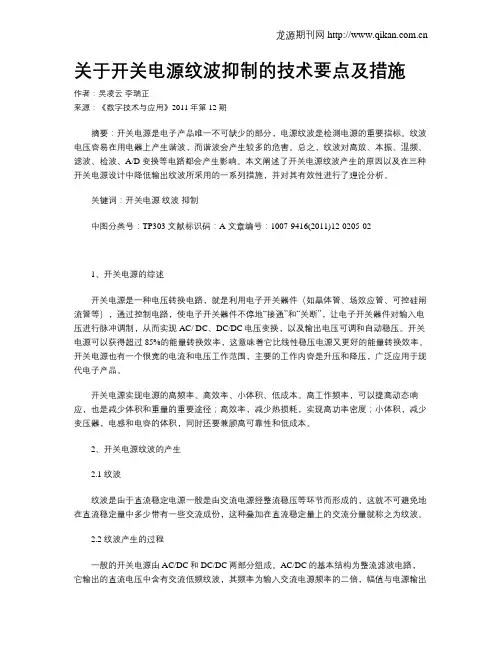

关于开关电源纹波抑制的技术要点及措施
关于开关电源纹波抑制的技术要点及措施作者：吴凌云李瑞正来源：《数字技术与应用》2011年第12期摘要：开关电源是电子产品唯一不可缺少的部分，电源纹波是检测电源的重要指标。
纹波电压容易在用电器上产生谐波，而谐波会产生较多的危害。
总之，纹波对高放、本振、混频、滤波、检波、A/D变换等电路都会产生影响。
本文阐述了开关电源纹波产生的原因以及在三种开关电源设计中降低输出纹波所采用的一系列措施，并对其有效性进行了理论分析。
关键词：开关电源纹波抑制中图分类号：TP303 文献标识码：A 文章编号：1007-9416(2011)12-0205-021、开关电源的综述开关电源是一种电压转换电路，就是利用电子开关器件（如晶体管、场效应管、可控硅闸流管等），通过控制电路，使电子开关器件不停地“接通”和“关断”，让电子开关器件对输入电压进行脉冲调制，从而实现AC/ DC、DC/DC电压变换，以及输出电压可调和自动稳压。
开关电源可以获得超过85%的能量转换效率，这意味着它比线性稳压电源又更好的能量转换效率。
开关电源也有一个很宽的电流和电压工作范围，主要的工作内容是升压和降压，广泛应用于现代电子产品。
开关电源实现电源的高频率、高效率、小体积、低成本。
高工作频率，可以提高动态响应，也是减少体积和重量的重要途径；高效率，减少热损耗，实现高功率密度；小体积，减少变压器，电感和电容的体积，同时还要兼顾高可靠性和低成本。
2、开关电源纹波的产生2.1 纹波纹波是由于直流稳定电源一般是由交流电源经整流稳压等环节而形成的，这就不可避免地在直流稳定量中多少带有一些交流成份，这种叠加在直流稳定量上的交流分量就称之为纹波。
2.2 纹波产生的过程一般的开关电源由AC/DC和DC/DC两部分组成。
AC/DC的基本结构为整流滤波电路，它输出的直流电压中含有交流低频纹波，其频率为输入交流电源频率的二倍，幅值与电源输出功率及滤波电容容量有关，一般控制在10%以内。
开关电源尖峰的抑制措施
开关电源尖峰的抑制措施电源纹波会干扰电子设备的正常工作，引起诸如计算机死机、数据处理出错及控制系统失灵等故障，给生产和科研酿成难以估量的损失，因此必须采取措施加以抑制。
产生尖峰的原因很多，以下着重说明滤波电路对二极管反向恢复时间所产生的纹波尖峰加以分析，并总结出几种有效的抑制措施。
1 滤波电路为减小电源尖峰干扰需要在电源进线端和电源输出线端分别加入滤波电路。
1.1 电源进线端滤波器该电路对共模和差模纹波干扰均有较好抑制作用。
各元器件的作用：（1）L1L2C1 用于滤除差模干扰信号。
L1L2 磁芯面积不宜太小，以免饱和。
电感量几毫亨至几十毫亨。
C1 为电源跨接电容，又称X 电容。
用陶瓷电容或聚脂薄膜电容效果更好。
电容量取0.22μF～0.47μF。
（2）L3，L4，C2，C3 用于滤除共模干扰信号。
L3，L4 要求圈数相同，一般取10，电感量2mH 左右。
C2，C3 为旁路电容，又称Y 电容。
电容量要求2200pF 左右。
电容量过大，影响设备的绝缘性能。
在同一磁芯上绕两个匝数相等的线圈。
电源往返电流在磁芯中产生大小相等、方向相反的磁通。
故对差模信号电感L3、L4 不起作用，但对于相线与地线间共模信号，呈现为一个大电感。
一般wL >Rl，则：|UN/US|=0表明，对共模信号Ug 而言，共模电感呈现很大的阻抗。
1.2 输出端滤波器输出端滤波器大都采用LC 滤波电路。
其元件选择一般资料中均有。
为进一步降低纹波，需加入二次LC 滤波电路。
LC 滤波电路中L 值不宜过大，以免引起自激，电感线圈一般以1～2 匝为宜。
电容宜采用多只并联的方法，以降低等效串联电阻。
同时采样回路中要加入RC 前馈采样网络。
如果加入滤波器后，效果仍不理想，则要详细检查公共地线的长度、线径是否合适。
因为地线分布电感对抑制纹波极为不利。
导线长度l，线径d 与其电感量的关系为：L(μH)=0.002l[ln（4l/d)－1](2)2 二极管反向恢复时间引起之尖峰及其抑制以单端反激电源为例（见图4）Us 为方波，幅值为Um。

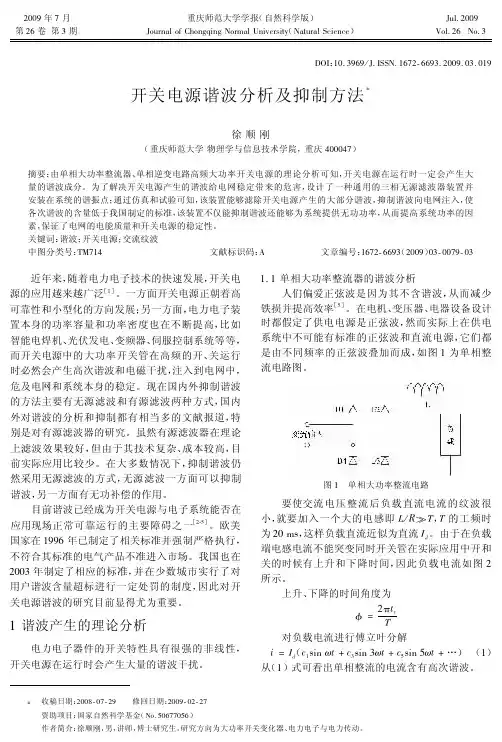

开关电源谐波分析及抑制方法!
第 !/ 卷
图 !"
单相整流负载电流
# ! ! 单相逆变电路的谐波分析 图 $ 为典型的单相逆变电路， 假设直流电压为 "， 开关管在理想的情况下工作， 即零电压开通和零电流 关断， 开和关的时间为零， 开关管的占空比为 %&# 。
图 $"
单相逆变电路
在图 $ 中可得如下表达式 $ （ %） & " （& # % # $ （ %） & & （ ’ ） ! （!）
［ ( ］范嗣强， 戴特力， 梁一平/ 千瓦级连续激光二极管面阵电 源的设 计 与 实 现 ［ 0］ / 重庆师范大学学报 （自然科学 版） ， -))1 ， -（&） ： ,&%,*/ ［ - ］234567890/ 电力系统谐波%基本原理、 分析方法和滤 波器设计 ［ :］ / 徐政译/ 北京： 机械工业出版社， -))&/ ［ & ］钱照明/ 电磁兼容设计基础及干扰抑制技术 ［ :］ / 浙江： 浙江大学出版社， -)))/ ［ . ］周佩白， 鲁君伟/ 电磁兼容问题的计算机模拟与仿真技 图 *" 没有接入滤波器的电压波形图 术 ［ :］ / 北京： 中国电力出版社， -))!/ ［ 1 ］凡木文/ 新型无污染大功率开关电源 ［ ;］ / 成都： 四川大 学， -))&/ ［ ! ］李旷， 肖国春， 王兆安/ 耦合变压器型串联直流有源电力 滤波器的研究 ［ 0］ / 西 安 交 通 大 学 学 报， -)). ， &, （!） ： !&-%!&1/ ［ * ］范瑞祥， 罗安， 李欣然/ 并联混合型有源电力滤波器的系 统参数设计及应用研究 ［ 0］ / 中国电机工程学报， -))! ， -! （-） ： ()!%(((/ ［ , ］罗安/ 电网谐波治理和无功补偿技术及装备 ［ :］ / 北京： 图 ," 接入滤波器电压波形图 中国电力出版社， -))!/
如何抑制电源纹波
如何抑制电源纹波直流电压波动会产生纹波现象，叠加在直流上的分量称为纹波，在我们平常的应用中DCDC输出电源纹波过大对于正常工作的芯片可能会造成影响，严重的会导致CPU挂机，如：板载DDR颗粒的VDD纹波过大可能会使得CPU对于DDR的数据读写出错，CPU访问到非法地址空间造成芯片的挂机。
电源输出交流纹波可以视为是直流输出叠加一个交流成份；从图中可以看出，纹波中包括了两个交流成份：一个DCDC输出的纹波信号与一个高频噪声的叠加。
在龙芯3A3000手册中对于芯片的电源纹波有明显的规定。
因此对于DCDC输出电压的纹波抑制显得尤为重要。
根据BUCK电路输出纹波计算公式：减少DCDC输出纹波的几种方式如下：1、增大BUCK输出电容：增大输出电容容量也就是增大了电源系统所存储的能量，当CPU在加载过程中需要大电流提供时，电源平面上较大的电容即可为CPU 提供瞬时所需的能量，使得电压波动不大。
但是电容的选择也是很重要的，对于小电流电源平面（负载电流3A这种）可能增加些许陶瓷电容即可达到较好的需求，但是对于大电流电源平面（负载电流上百A这种），所增加的电容容量就会变得很大，此时ESR就变成了考虑对象。
通常CPU的核心电源都是低压大电流的，一般选择大容量低ESR的高分子铝电解电容，而不选择铝液体电解电容。
铝液体电解电容不同规格ESR如下：高分子铝电解电容不同规格EESR如下：基本上为mΩ级2、增大电源芯片的开关频率：提高高频纹波频率，有利于抑制输出高频纹波，但是过大的开关频率容易造成EMI辐射超标，因此开关频率最好还是选择一个合适的值。
3、增大输出电感：根据开关电源的公式，电感内电流波动大小和电感值成反比，输出纹波和输出电容值成反比。
所以加大电感值可以减小输出电源的纹波。
4、优化反馈环路设计：4.1、增加前馈电容因为电源的反馈断加入了前馈电容，所以与反馈电阻形成新的零点和极点，虽然Cff在其零点频率之后引入了增益提升，此处涉及较深的控制理论，此处不再展开叙述。
开关电源纹波测试方法
开关电源纹波测试方法
开关电源的纹波测试方法如下：
1. 准备测试设备：需要一台示波器和一个负载电阻。
2. 连接测试设备：将示波器的探头连接到开关电源的输出端，将负载电阻连接到开关电源的输出端和地线之间。
3. 调整示波器：选择合适的示波器探头放大倍数和时间基准，确保能够观察到电源输出的纹波。
4. 设置电源负载：根据开关电源的额定输出电流和电压，选择一个适当的负载电阻值。
确保负载电阻不会超过开关电源的额定功率。
5. 测量纹波：打开开关电源，观察示波器上的波形。
通常，纹波的峰-峰值（Peak-to-Peak）或峰值（Peak）被用来描述纹波的大小。
6. 记录结果：将纹波的数值记录下来，并与开关电源的规格进行比较，以确定其纹波是否在规定范围内。
7. 分析结果：如果纹波超过规定范围，可能需要考虑采取一些措施来降低纹波，例如添加滤波电路或改变开关频率等。
需要注意的是，开关电源的纹波测试方法可能会因具体的产品和测试要求而有所不同，因此在进行测试时应根据具体情况进行调整。
电源纹波的产生、测量和抑制
1 引言对于电子产品来说唯一不可缺少的是电源，但是它除了提供能量外，也带来了纹波、噪声等影响电子产品正常工作的影响。
纹波电压对高放、本振、混频、滤波、检波、A/D变换等电路都会产生影响，在设计控制设备、电子仪器、电视、摄像机等电子产品时都要想办法尽量减小纹波。
为此就要了解纹波、知道它是如何产生的、如何测量以及抑制方法。
2 电源纹波纹波是附着于直流电平之上的包含周期性与随机性成分的杂波信号，指在额定输出电压、电流的情况下，输出电压中的交流电压的峰值。
狭义上的纹波电压，是指输出直流电压中含有的工频交流成分。
纹波用示波器可以看到，在直流电压上下轻微波动，就像水平面上波动的水纹一样，所以被称为纹波（见图1）。
图1 RIGOL示波器DS1302观察的纹波信号波形2.1 电源纹波产生我们通常在产品中用的电源主要有线性电源和开关电源二大类，输出的直流电压是一个固定值，由交流电压经整流、滤波、稳压后得到。
由于滤波不干净，直流电压中含有交流成分，这就产生了纹波。
纹波是一种复杂的杂波信号，它是围绕输出直流电压上下来回波动的周期性信号，但周期和振幅不是定值，随时间而变，不同电源的纹波波形不一样。
产生电源纹波的因素有许多，即使你用电池供电也会因负载的波动而产生波纹。
线性电源由于我国供电频率是50Hz，所以它的纹波主要来自工频50Hz变压器，纹波电压的频率常常是50nHz，n取自然数，大小取决于整流电路的类型。
对于半波整流，是1；对于全波整流，是2；对于三相全波整流，是6，即300Hz。
所以这种电源的输出端纹波主要是50HZ或它的整数倍，幅值小，较易滤除，通常纹波可做到几mV。
如假定整流桥输出负载电流IL，负载电压VL，整流桥输人交流电压幅值Vm 及其输人交流电压频率f，则其输出的纹波电压由表1各式计算。
表1 整流纹波电压采用功率匹配法或等效电流源法计算纹波电压，一般表示为：△U＝ILsin2wt／(2wC) (1)从式(1)中可以看出，纹波频率为输人频率的两倍，其幅值正比于变换器的输出电流，反比于输人电压频率和平滑电容的大小。
开关电源的纹波和噪声
本文简单地介绍开关电源产生纹波和噪声的原因和测量方法、测量装置、测量标准及减小纹波和噪声的措施。
一．纹波和噪声产生的原因开关电源输出的不是纯正的直流电压，里面有些交流成分，这就是纹波和噪声造成的。
纹波是输出直流电压的波动，与开关电源的开关动作有关。
每一个开、关过程，电能从输入端被“泵到”输出端，形成一个充电和放电的过程，从而造成输出电压的波动，波动频率与开关的频率相同。
纹波电压是纹波的波峰与波谷之间的峰峰值，其大小与开关电源的输入电容和输出电容的容量及品质有关。
噪声的产生原因有两种，一种是开关电源自身产生的；另一种是外界电磁场的干扰（EMI），它能通过辐射进入开关电源或者通过电源线输入开关电源。
开关电源自身产生的噪声是一种高频的脉冲串，由发生在开关导通与截止瞬间产生的尖脉冲所造成，也称为开关噪声。
噪声脉冲串的频率比开关频率高得多，噪声电压是其峰峰值。
噪声电压的振幅很大程度上与开关电源的拓扑、电路中的寄生状态及PCB的设计有关。
利用示波器可以看到纹波和噪声的波形，如图1所示。
纹波的频率与开关管频率相同，而噪声的频率是开关管的两倍。
纹波电压的峰峰值和噪声电压的峰峰值之和就是纹波和噪声电压，其单位是mVp-p。
图1 纹波和噪声的波形二．纹波和噪声的测量方法纹波和噪声电压是开关电源的主要性能参数之一，因此如何精准测量是一个十分重要问题。
目前测量纹波和噪声电压是利用宽频带示波器来测量的方法，它能精准地测出纹波和噪声电压值。
由于开关电源的品种繁多（有不同的拓扑、工作频率、输出功率、不同的技术要求等），但是各生产厂家都采用示波器测量法，仅测量装置上不完全相同，因此各厂对不同开关电源的测量都有自己的标准，即企业标准。
用示波器测量纹波和噪声的装置的框图如图2所示。
它由被测开关电源、负载、示波器及测量连线组成。
有的测量装置中还焊上电感或电容、电阻等元件。
图2 示波器测量框图从图2来看，似乎与其他测波形电路没有什么区别，但实际上要求不同。
开关电源的尖峰处理及其抑制方法
开关电源的尖峰处理及其抑制方法电源纹波会干扰电子设备的正常工作，引起诸如计算机死机、数据处理出错及控制系统失灵等故障，给生产和科研酿成难以估量的损失，因此必须采取措施加以抑制。
产生尖峰的原因很多，以下着重说明滤波电路对二极管反向恢复时间所产生的纹波尖峰加以分析，并总结出几种有效的抑制措施。
2滤波电路为减小电源尖峰干扰需要在电源进线端和电源输出线端分别加入滤波电路。
2.1电源进线端滤波器在电源进线端通常采用如图1所示电路。
该电路对共模和差模纹波干扰均有较好抑制作用。
图中各元器件的作用：（1）L1,L2,C1用于滤除差模干扰信号。
L1,L2磁芯面积不宜太小，以免饱和。
电感量几毫亨至几十毫亨。
C1为电源跨接电容，又称X电容。
用陶瓷电容或聚脂薄膜电容效果更好。
电容量取0.22μF～0.47μF。
（2）L3，L4，C2，C3用于滤除共模干扰信号。
L3，L4要求圈数相同，一般取10，电感量2mH左右。
C2，C3为旁路电容，又称Y电容。
电容量要求2200pF左右。
电容量过大，影响设备的绝缘性能。
在同一磁芯上绕两个匝数相等的线圈。
电源往返电流在磁芯中产生大小相等、方向相反的磁通。
故对差模信号电感L3、L4不起作用（见图2），但对于相线与地线间共模信号，呈现为一个大电感。
其等效电路如图3所示。
由等效电路知：令L1=L2=M=L，UN=RCI1同时RC RL，则：图1电源进线端滤波电路(1)一般ωL RL，则：。
式（1）表明，对共模信号Ug而言，共模电感呈现很大的阻抗。
2.2输出端滤波器输出端滤波器大都采用LC滤波电路。
其元件选择一般资料中均有。
为进一步降低纹波，需加入二次LC滤波电路。
LC滤波电路中L值不宜过大，以免引起自激，电感线圈一般以1～2匝为宜。
电容宜采用多只并联的方法，以降低等效串联电阻。
同时采样回路中要加入RC前馈采样网络。
图2共模电感对差模信号不起作用如果加入滤波器后，效果仍不理想，则要详细检查公共地线的长度、线径是否合适。
谈开关直流电源的纹波抑制问题
摘要：本文主要通过对开关直流电源纹波出现的原因进行了简要的论述，并通过分析其出现的原因来总结得出抑制纹波所需要采取的措施，从而使得开关直流电源的纹波能够得到合理的抑制，这样有助于保障开关直流电源能够有效的运行。
希望通过本文的探究，能够为相关的人员提供一定的借鉴和参考。
关键词：开关直流电源；纹波抑制；问题；措施开关电源主要是对电路电源进行控制，一般来说，开关电源的效率较高，输出的电压也可以进行有效的调节，并且也能够尽可能的降低损耗，在体积上也较小，自重较轻，由于开关电源有着的如此多的优点，使得其应用的范围相对较广。
但是开关电源中也存在着纹波的问题，采取有效的手段对纹波进行抑制，方能更好的保障电路运行的安全和稳定。
下面本文就主要针对开关直流电源的纹波抑制问题进行深入的探究。
1 开关电源纹波产生的原因开关电源主要的作用就是将电网电路中的电压整流有效的转化为直流电，在合理的利用高频开关的基础上，实现对直流电的逆向转换，使其形成交流电，然后再通过开关变压所具备的降压作用，来将高频二极管中的整流有效的转化为直流电并进行输出。
而在开关电源中，纹波的出现主要是受到了如下几种因素的影响：1.1 低频纹波一般来说，低频纹波主要是因为滤波电路中呈现出的电解电容量不足所导致的，开关电源本身的体积就相对较小，在这一因素的限制下，电解电容对的容量也就无法无限制的增加，其所能够容纳的容量也相对较小，这样就使得对低频纹波产生，而相较于其他的纹波形式来说，这种低频纹波会随着电流中纹波频率的整流变化而呈现出一定的变化。
1.2 高频纹波当开关电源的逆变桥开关管处于开关的状态时，要想使得高频开关所具有的变压器体积可以有效的缩减以及能够保障其标准的重量，就需要对开关管的开关转换频率进行有效的控制，如果开关转换的频率相对较高，那么尖峰电压过冲就会随之出现，这样也会产生一定的纹波，使得开关电源中所输出的电压也出现相应的纹波，从而纹波之间就会产生共模效应。
开关电源适配器输出纹波和噪声电压的抑制措施
开关电源适配器输出纹波和噪声电压的抑制措施第一篇：开关电源适配器输出纹波和噪声电压的抑制措施开关电源适配器输出纹波和噪声电压的抑制措施一、在开关电源适配器输出端采用片式三端电容器与普通电解电容器组合改善滤波的高频特性。
开关电源适配器的输出端含有较大的噪声电压的峰-峰值，这是由于电解电容器在高频下的特性不完善所造成的。
因为电解电容在高频下可以用电容、电阻和电感三者的串联来等效，所以在高频下电容对噪声的旁路作用不在明显。
由于电阻和电感的存在，反而使噪声电压体现在开关电源适配器的输出端。
为了抑制开关电源适配器的输出噪声，通常有两个建议可供设计人员采用：1）将输出端的电解电容一拆为几，即将一个大容量的电解电容采用几个小容量电解电容并联来替代。
这一建议虽不能根本抑制噪声电压的产生，但用新办法所产生的信噪声电压的峰-峰值要比原来为小。
2）在电解电容旁边并联一个小容量的高频陶瓷电容器，利用高频电容在高频下所体现的低容抗，使输出噪声电压得到较大衰减（当然在印制电路板上的陶瓷电容也应该保持比较短的布线长度，保持尽可能小的线路阻抗）。
二、采用高性能的表面贴装滤波器。
采用表面贴装的高性能滤波器来改善输出电压噪声。
贴装滤波器内部电路等效为一个π型滤波线路，在开关电源适配器的输出端串上一个贴装高性能滤波器。
对比原来的输出噪声电压峰-峰值，会大幅减小，在示波器上，几乎显示为一条直线，说明输出电压的噪声已明显得到抑制，从而很好说明了表面贴装高性能滤波器在这个线路中的作用。
三、避免多个模块电源之间相互干扰。
当在同一块印制电路板上有多个模块电源一起工作，若两个模块靠得很近，模块电源本身是不屏蔽的，并且靠得很近，输出端也没有采用低阻抗的电容，而且两个模块离开实际的输出端子的距离又比较远时，则可能因为相互之间的干扰使输出噪声电压增加。
为避免这种相互干扰，可采用屏蔽措施，或将它们的安装位置适当远离，以减小相互之间的影响。
四、在开关电源适配器的输出端增加一级低压差线性稳压电路。
开关电源纹波和噪声的抑制
图9 为一个贴片封装的铁氧体磁珠的典型阻抗频率特性。铁氧体磁珠有一个很小的直流阻抗，使它通过直流电流对系统的效率有很小的影响。它还在变换器出现高频噪声的频带内拥有很大的阻抗。从曲线中可以看出，频率在200 MHz 以上时阻抗大于100 Ω. 在应用了铁氧体磁珠的例子中，有500mA 的额定电流和0.3 Ω 的直流阻抗，这就使附加器件的损耗可以降到最低。
开关电ห้องสมุดไป่ตู้纹波和噪声的抑制
1 纹波和噪声
纹波和噪声电压通常出现在交流电压信号加到DC/DC 变换器的直流输入输出电容器上。SMPS的输出噪声可分为纹波和噪声。纹波就是开关电源充放电时输出电压的波动；噪声就是发生在基频平均值的尖峰，通常称为RMS 噪声。纹波电压波形描述了输入输出电容器的充放电的结果，在最大负载时是极大的。高频噪声尖峰出现在SMPS 的开通和关断时刻，。当在100 MHz 或以上时，不论电容器值的大小，阻抗都呈感性并且很相似。因此，在Buck 电路的输入电容上并联一个较小值的陶瓷电容器并不能有效地减少这种高频噪声。
由于陶瓷电容器在出现噪声的频段内呈感性，因此需要一些用于衰减的元件。在大多数情况下，这些元件仅会在PCB 印制板的走线上产生阻抗。在62 mil FR4 电路板上50 mil 宽2 盎司铜走线的阻抗典型值每英寸约为11 nH. 容量为1 μf、封装为0603的陶瓷电容器的典型感抗约为0.5 nH. 在100 MHz高频输入噪声时，这相当于21 dB 或减少1/12x. 在实际应用中总是期望能得到更多的衰减，但噪声频率决定了L/R 网络的衰减量。加铁氧体虽可增加高频阻抗，但可使直流损耗降到最小。通过实验，测试给出旁路电容对纹波的抑制(。
3 结 论
详细解析Buck电路开关电源纹波的有效抑制方法
详细解析Buck电路开关电源纹波的有效抑制方法
开关电源具有效率高、输出电压可调范围大、损耗小、体积小、重量轻等特点，得到了广泛的应用。
由于开关电源体积小，输出直流电压的纹波含量比同功率线性电源大，如何降低纹波含量成为开关电源应用及制造技术中的一个关键技术难点。
本文通过对Buck电路的分析，找出对纹波的产生有影响的因素及改善的措施。
纹波的定义
Buck类型开关电源的拓扑结构如图1所示。
通常情况下，开关电源首先把电网电压全波整流变为直流电，经高频开关变换由变压器降压，经高频二极管整流滤波后，得到稳定的直流电压输出。
其自身含有大量的谐波干扰，同时由于变压器的漏感和输出二极管的反向恢复电流造成的尖峰都形成了电磁干扰源，这些尖峰就是输出纹波。
输出纹波主要来源于4个方面：低频纹波、高频纹波、共模纹波、功率器件开关过程中产生的超高频谐振等。
Buck电路产生纹波的机理及计算
1、纹波电流计算
电感的定义：
λ为线圈磁链、N为线圈匝数、i为流经线圈的电流、Φ为线圈磁通。
如果。
Buck电路开关电源纹波的抑制方法
中心议题：Buck电路开关电源纹波的定义Buck电路产生纹波的机理及计算影响纹波的因素分析及抑制措施
解决方案：考虑开关频率、L和C的取值降低ESR
开关电源具有效率高、输出电压可调范围大、损耗小、体积小、重量轻等特点，得到了广泛的应用。由于开关电源体积小，输出直流电压的纹波含量比同功率线性电源大，如何降低纹波含量成为开关电源应用及制造技术中的一个关键技术难点。本文通过对Buck电路的分析，找出对纹波的产生有影响的因素及改善的措施。1 纹波的定义Buck类型开关电源的拓扑结构。
通常情况下，开关电源首先把电网电压全波整流变为直流电，经高频开关变换由变压器降压，经高频二极管整流滤波后，得到稳定的直流电压输出。其自身含有大量的谐波干扰，同时由于变压器的漏感和输出二极管的反向恢复电流造成的尖峰都形成了电磁干扰源，这些尖峰就是输出纹波。输出纹波主要来源于4个方面：低频纹波、高频纹波、共模纹波、功率器件开关过程中产生的超高频谐振等。
为常数，所以可以用替换，代入式（4）并整理得：可以认为Δi就是电感线圈中的纹波电流，将导通和关断状态时的时间和电压式（2）和式（3）代入上式，分别写出导通状态和关断状态时的纹波电流表达式：Δion为导通状态纹波电流；ton为导通时间；Δioff为关断状态纹波电流；toff为关断时间。在电源稳定工作时， ΔiL为线圈上纹波电流的绝对值。将式（5）和式（6）代入式（7），整理得：进而得出：fs为开关频率。将式（8）代入式（5），得：式（9）即为纹波电流的表达式。2.2 纹波电压计算注意到在输出部分，电感电流在电容C和负载之间分割，有：设在稳态下，输出到负载的电流不变。所以有：这也是一种近似，因为就算是负载恒定不变，由于电压纹波的影响，电流也会改变的，但由于这个变化量和ΔiL相比很小，所以在此忽略。如果不忽略，也可以推导出更复杂的表达式。ΔiC加之于C就会产生纹波电压。首先计算第一部分。当ΔiC流过理想电容C时，在C两端产生的电压变化：取积分下限为ton/2,积分上限为toff/2,计算积分得：计算第二部分，对于一般电容，都具有串联等效电感和串联等效电阻（其实还有并联等效绝缘电阻）。串联等效电感只在较高频率时起作用，在分析开关频率时可以将其忽略，但必须考虑的是串联等效电阻ESR.电流ΔiC流过ESR时，会在ESR两端产生电压降，其值为：ΔVESR也会作为纹波的一部分表现在输出端上，所以总的纹波表达式为式（10）和式（11）的和，即：Vro为总纹波；ESR为C的等效串联电阻。式（12）即是Buck类型开关电源的纹波电压的近似表达式，其中的每个变量都是影响纹波的因素，调整这些变量就是调整纹波的主要方法。3 影响纹波的因素分析及抑制措施根据式（12），逐一分析影响纹波电压的因素1）首先观察括号内的因素：试取一个典型的值计算一下，如fs=300kHz,C=470μF,可知为尽管对于ESR的计算要考虑很多因素，一般情况下，电解电容和若干陶瓷电容并联后的等效电阻ESR在十几到几十mΩ之间，由此可见ESR是纹波产生的主要因素，并且C取值的增加不会显着改变纹波。2）其次观察等式右边的前半部分如果L或者fs增大，则Vro变小，可以减小纹波，即增大电感的值和提高开关频率可以降低纹波。3）最容易忽略的是输出电压和纹波的关系。考察Vo对Vro的变化率。在所有其他因素都不改变的条件下，将Vro对Vo求导，可得：其中：令有，此时电源输出的纹波最大。Vo无论大于还是小于这个值，纹波都将减小。由该规律可以推算输出电压调整的电源模块的纹波。4）在实际工作中，一切可以调整的因素都是相对稳定的，并且带有一定的实际工作误差。因此在考虑开关频率、L和C的取值的时候，要考虑干扰因素，选取受到很多因素影响的一个折中的结果。调整这些取值要考虑其他制约因素，下面列举一些制约因素，在调整参数时需要注意：a）提高开关频率将使系统功耗增大，电源效率降低，温度升高，带来散热问题。b）开关频率受到开关管、控制芯片、二极管及其他因素的限制，不能无限提高。c）提高L的值会使电感体积增加，成本增加，而电感的选择面是比较窄的。d）无论是修改L、C或是开关频率，都要注意电源的稳定性。通过上述分析可以得知，降低ESR可以降低纹波干扰，即在实际通常使用电解和若干瓷片电容并联的方法降低输出C的ESR,进而降低纹波干扰。4 结语本文通过对Buck电路中元器件的计算公式，推导出纹波电压、电流的计算公式。根据影响因素，对电感量、电容量的选择进行分析比较，从而得出纹波的抑制方法。然而问题并没有完全解决，下面的问题更加值得关注与了解：1）各类电解电容和各类薄膜电容的ESR特性是什么；2）各类电容的ESR受哪些因素的影响；3）如何估算电容并联的ESR;4）输出电容的相对位置对ESR有何影响。前两个问题可以通过基本的性能实验求解，第三个问题则需要使用解析和仿真的方法来进行解决，而第四个问题就需要加强基础和理论深入的研究。
开关电源的尖峰处理及其抑制方法
开关电源的尖峰处理及其抑制方法电源纹波会干扰电子设备的正常工作，引起诸如计算机死机、数据处理出错及控制系统失灵等故障，给生产和科研酿成难以估量的损失，因此必须采取措施加以抑制。
产生尖峰的原因很多，以下着重说明滤波电路对二极管反向恢复时间所产生的纹波尖峰加以分析，并总结出几种有效的抑制措施。
2滤波电路为减小电源尖峰干扰需要在电源进线端和电源输出线端分别加入滤波电路。
2.1电源进线端滤波器在电源进线端通常采用如图1所示电路。
该电路对共模和差模纹波干扰均有较好抑制作用。
图中各元器件的作用：（1）L1,L2,C1用于滤除差模干扰信号。
L1,L2磁芯面积不宜太小，以免饱和。
电感量几毫亨至几十毫亨。
C1为电源跨接电容，又称X电容。
用陶瓷电容或聚脂薄膜电容效果更好。
电容量取0.22μF～0.47μF。
（2）L3，L4，C2，C3用于滤除共模干扰信号。
L3，L4要求圈数相同，一般取10，电感量2mH左右。
C2，C3为旁路电容，又称Y电容。
电容量要求2200pF左右。
电容量过大，影响设备的绝缘性能。
在同一磁芯上绕两个匝数相等的线圈。
电源往返电流在磁芯中产生大小相等、方向相反的磁通。
故对差模信号电感L3、L4不起作用（见图2），但对于相线与地线间共模信号，呈现为一个大电感。
其等效电路如图3所示。
由等效电路知：令L1=L2=M=L，UN=RCI1同时RC RL，则：图1电源进线端滤波电路(1)一般ωL RL，则：。
式（1）表明，对共模信号Ug而言，共模电感呈现很大的阻抗。
2.2输出端滤波器输出端滤波器大都采用LC滤波电路。
其元件选择一般资料中均有。
为进一步降低纹波，需加入二次LC滤波电路。
LC滤波电路中L值不宜过大，以免引起自激，电感线圈一般以1～2匝为宜。
电容宜采用多只并联的方法，以降低等效串联电阻。
同时采样回路中要加入RC前馈采样网络。
图2共模电感对差模信号不起作用如果加入滤波器后，效果仍不理想，则要详细检查公共地线的长度、线径是否合适。
