刀开关和隔离开关的用途原理
隔离开关原理
隔离开关原理
隔离开关是一种用于隔离电路的开关装置。
它的主要作用是在电源与电路之间建立一个可靠的物理隔离，从而确保电路的安全性和可靠性。
隔离开关的原理是通过切断电路中的电流流动来实现隔离。
它通常由一个绝缘性能良好的切断装置和一个可靠的操作部件组成。
在正常情况下，隔离开关处于闭合状态，电路中的电流可以顺畅地通过。
而在需要隔离电路时，操作部件被启动，使切断装置起到切断电路的作用。
这样一来，电路与电源之间就形成了一道有效的隔离。
隔离开关的设计和制造需要满足一些严格的要求。
首先，它必须能够承受电路中的额定电压和额定电流，并且在关闭状态下具有足够的耐电压能力，以防止漏电或击穿现象发生。
其次，它需要具备良好的耐久性和可靠性，以确保在频繁操作或恶劣环境下能够正常工作。
此外，隔离开关还应具备适当的尺寸和安装方式，以便方便安装和维护。
总之，隔离开关使用简单直观，其原理是通过切断电路中的电流来实现电源与电路之间的隔离。
它在电路隔离、维护和安全操作方面发挥着重要的作用。
哪种是隔离开关的作用原理
哪种是隔离开关的作用原理
隔离开关的作用原理是通过切断电气回路的连接，使得电气设备与电源之间完全隔离，以实现对电气设备的安全操作和维护。
其主要作用包括以下几个方面：
1. 切断电流流通：隔离开关在打开状态时，将电源与电气设备的电路完全切断，阻止电流的流通。
这有助于在维修、清洁以及对设备进行更换或修理时，对设备上的电气部件进行安全操作。
2. 隔离电源：隔离开关通过打开状态，断开电源与电气设备之间的连接，从而断开设备与电源之间的电气联系。
这可以避免电气设备在停机状态下继续受电源供电，减少了电气设备的能耗。
3. 防止电击事故：隔离开关在打开状态时，打断了电源与电气设备之间的电流通路，有效防止了电气设备产生电击风险。
维修人员或操作人员可以在打开隔离开关后，对设备进行维修和操作，而不会受到电流的危险。
总的来说，隔离开关通过切断电流流通和隔离电源安全操作，确保了电气设备的安全性，保护了维修人员和操作人员的安全。
6种常用低压电气元件的功能作用
6种常用低压电气元件的功能作用本文以图文并茂的方式介绍常用6种电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、低压隔离开关我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关。
高压开关电器中使用最多的一种电器，在电路中起隔离作用，它本身的工作原理及结构比较简单。
低压电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。
刀开关即作为隔离电源的开关电器。
隔离电源的刀开关亦称作隔离开关。
隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。
也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。
隔离开关的主要特点1、是无灭弧能力，只能在没有负荷电流的情况下分、合电路；2、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；3、断电操作时：先断开断路器或负荷类开关，后断开隔离开关。
隔离开关的功能作用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点；2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式；3、用以接通或断开小电流电路隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍；额定电流标准值> 最大负载电流的150%隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；2、负荷开关也起隔离作用，并且能切断负荷电流；3、断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸。
另外，某些型号的断路器也具有隔离功能，可以作为隔离电气使用。
2、断路器断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

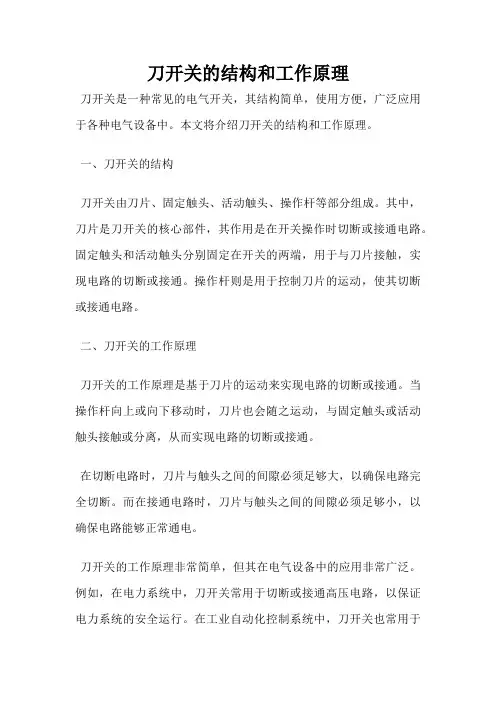

刀开关的结构和工作原理
刀开关的结构和工作原理
刀开关是一种常见的电气开关，其结构简单，使用方便，广泛应用于各种电气设备中。
本文将介绍刀开关的结构和工作原理。
一、刀开关的结构
刀开关由刀片、固定触头、活动触头、操作杆等部分组成。
其中，刀片是刀开关的核心部件，其作用是在开关操作时切断或接通电路。
固定触头和活动触头分别固定在开关的两端，用于与刀片接触，实现电路的切断或接通。
操作杆则是用于控制刀片的运动，使其切断或接通电路。
二、刀开关的工作原理
刀开关的工作原理是基于刀片的运动来实现电路的切断或接通。
当操作杆向上或向下移动时，刀片也会随之运动，与固定触头或活动触头接触或分离，从而实现电路的切断或接通。
在切断电路时，刀片与触头之间的间隙必须足够大，以确保电路完全切断。
而在接通电路时，刀片与触头之间的间隙必须足够小，以确保电路能够正常通电。
刀开关的工作原理非常简单，但其在电气设备中的应用非常广泛。
例如，在电力系统中，刀开关常用于切断或接通高压电路，以保证电力系统的安全运行。
在工业自动化控制系统中，刀开关也常用于
控制电机的启停和方向转换等操作。
刀开关是一种简单而实用的电气开关，其结构简单，使用方便，广泛应用于各种电气设备中。
了解刀开关的结构和工作原理，有助于我们更好地理解和应用这种电气开关。

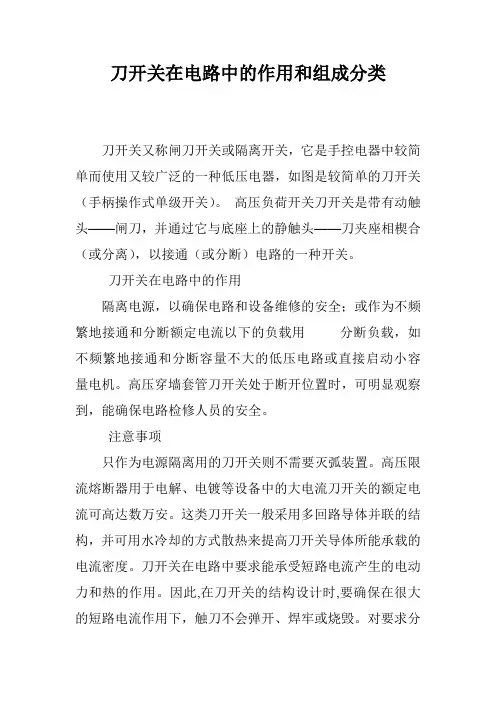

刀开关在电路中的作用和组成分类
刀开关在电路中的作用和组成分类
刀开关又称闸刀开关或隔离开关，它是手控电器中较简单而使用又较广泛的一种低压电器，如图是较简单的刀开关（手柄操作式单级开关）。
高压负荷开关刀开关是带有动触头——闸刀，并通过它与底座上的静触头——刀夹座相楔合（或分离），以接通（或分断）电路的一种开关。
刀开关在电路中的作用
隔离电源，以确保电路和设备维修的安全；或作为不频繁地接通和分断额定电流以下的负载用分断负载，如不频繁地接通和分断容量不大的低压电路或直接启动小容量电机。
高压穿墙套管刀开关处于断开位置时，可明显观察到，能确保电路检修人员的安全。
注意事项
只作为电源隔离用的刀开关则不需要灭弧装置。
高压限流熔断器用于电解、电镀等设备中的大电流刀开关的额定电流可高达数万安。
这类刀开关一般采用多回路导体并联的结构，并可用水冷却的方式散热来提高刀开关导体所能承载的电流密度。
刀开关在电路中要求能承受短路电流产生的电动力和热的作用。
因此,在刀开关的结构设计时,要确保在很大的短路电流作用下，触刀不会弹开、焊牢或烧毁。
对要求分
断负载电流的刀开关，则装有快速刀刃或灭弧室等灭弧装置。
高压熔断器刀开关按照极数可以分为单极刀开关、双极刀开关和三极刀开关；按照转换方式可以分为单投式刀开关、双投式刀开关；按操作方式可分为手柄直接操作式和杠杆式刀开关。
所示为三极单投式刀开关的电路图，它可用来接通或分断电路A,也可作为将电路A与电源隔离之用。
图2为单极双投式刀开关，它可用来接通或分断电路A或电路B，也可将电源向电路A供电转换到向电路B供电。
转换开关用于主电路将一组已连接的器件转换到另一组已连接的器件。
空开与断路器 刀开关与隔离开关的区别
空开与断路器刀开关与隔离开关的区别对低压电器来说,空气开关就是断路器,可切断短路电流.高压空气开关则另当别论.隔离开关就是刀闸,不能带负荷拉闸.断路器，高压断路器，和低压断路器一样是一种电气爱护装置，它的种类特别多都有灭弧装置；空气开关的全称是空气式低压断路器属于断路器的一种主要用于低压电路中，由于它是通过空气作为介质进行灭弧所以称为空气式低压断路器简称空气开关，我们平常家里的大楼里配电基本都是空气开关；隔离开关是一种高压开关电器主要用于高压电路中；它是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源，在分闸状态时有明显的断开点，以保证其他电气设备的平安检修。
在合闸状态时能牢靠地通过正常负荷电流及短路故障电流。
因它没有特地的灭弧装置，不能切断负荷电流及短路电流。
因此，隔离开关只能在电路已被断路器断开的状况下才能进行操作，严禁带负荷操作，以免造成严峻的设备和人身事故。
只有电压互感器、避雷器、励磁电流不超过2A的空载变压器，电流不超过5A的空载线路，才能用隔离开关进行直接操作。
先说刀开关，我们知道：刀开关主要是用来作为各种设备和供电线路的电源隔离.也可非频繁的接通和分断容量不大的低压供电线路,还有转换电路的功能，一般通过手动操作和不配保险（不过有些也带熔断器）。
（/版权全部）正是由于这一点，我们可以发觉刀开关用于低压为主，事实上也很难用于高压下，非标定产的危急性比较高，一般厂家是不会这么做的。
开关由于暴露在外，同时需要手动操作，导致有肯定的危急性。
接着说隔离开关，其主要功能是断开无负荷的电流电路，使所检修的设备与电源有明显的断开点，以保证检修人员的平安。
隔离开关没有特地的灭弧装置，不能切断负荷电流和短路电流，所以必需在电路在断路器断开电路的状况下才可以操作隔离开关。
从这一段描述中，我们也不难发觉其特性-需要协作爱护装置使用，可以用于高压状况，具有明显的分段点，而不带负荷功能。
所以一般使用隔离开关的平安性也相对较高。
隔离开关的分类
隔离开关的分类隔离开关是一种常用的电气设备，用于在电路中隔离电源或切断电流。
根据其用途和结构特点，隔离开关可以分为多种类型。
本文将以隔离开关的分类为主题，介绍几种常见的隔离开关。
一、刀形隔离开关刀形隔离开关是一种常用的低压电器设备，广泛应用于电力系统和工业控制领域。
它的主要结构包括刀刃、固定刀、动刀和隔离间隙等部分。
刀形隔离开关的工作原理是通过刀刃的切断作用，将电路与电源隔离，从而实现对电路的切断和闭合控制。
刀形隔离开关具有可靠性高、操作简单、维护方便等特点，是电力系统中常用的隔离开关之一。
二、负荷隔离开关负荷隔离开关是一种用于隔离负载电源的开关设备。
它常用于工业领域中的电气设备的检修和维护工作。
负荷隔离开关的工作原理是通过切断负载电路与电源的连接，将负载与电源隔离，从而实现对负载电路的安全隔离。
负荷隔离开关具有安全可靠、操作灵活、维护方便等优点，广泛应用于各个工业领域。
三、分段式隔离开关分段式隔离开关是一种特殊的隔离开关，它具有多个刀刃和分段结构。
分段式隔离开关的主要作用是在开关操作过程中，将电路分段隔离，避免因一次性切断整个电路而带来的电弧和短路等问题。
分段式隔离开关可根据实际需求进行组合，实现多回路的隔离和控制，广泛应用于电力系统和工业自动化领域。
四、高压隔离开关高压隔离开关是一种用于高压电路的隔离和切断的开关设备。
它通常用于电力系统中的变电站、配电室等场所，用于对高压电路进行控制和隔离。
高压隔离开关具有耐高压、耐短路电流、可靠性高等特点，能够有效保护电力设备和人员的安全。
五、隔爆隔离开关隔爆隔离开关是一种用于防止爆炸环境中电气设备引发火花和火灾的开关设备。
它通常应用于石油、化工、煤矿等爆炸危险场所。
隔爆隔离开关采用特殊的结构和材料，能够有效隔离和阻止爆炸气体传播，确保设备的安全运行。
六、可见断路器隔离开关可见断路器隔离开关是一种结合了断路器和隔离开关功能的开关设备。
它具有断开电路和隔离电源的功能，同时还能够通过观察窗口直观地判断开关状态。
刀开关工作原理
刀开关工作原理刀开关是一种常见的电力开关装置，它广泛应用于电力系统中，用于控制电路的开关和断路。
刀开关具有体积小、结构简单、使用方便等优点，是电力系统中不可缺少的重要设备之一。
本文将介绍刀开关的工作原理。
一、刀开关的结构刀开关由导电材料制成，主要由导电刀片、固定刀片、操作机构、绝缘支撑、接线端子等部分组成。
导电刀片和固定刀片之间的间隙构成了刀开关触头，是刀开关的核心部分，也是刀开关的开断电路的关键部分。
二、刀开关的工作原理刀开关的工作原理很简单，主要是通过移动导电刀片和固定刀片之间的触头来切断或接通电路。
当刀开关处于闭合状态时，导电刀片和固定刀片之间的触点紧密接触，形成一个闭合电路，电流可以顺畅地流过。
当需要切断电路时，操作人员通过操作机构将导电刀片向上或向下移动，使导电刀片和固定刀片之间的触点分离，电路中断，电流停止流动。
当需要接通电路时，操作人员通过操作机构将导电刀片向下或向上移动，使导电刀片和固定刀片之间的触点接触，电路恢复通畅，电流重新流动。
刀开关的开断电路是通过导电刀片和固定刀片之间的触头实现的。
当两个触头之间的距离足够远时，电路处于断开状态，电流无法流过。
当两个触头之间的距离足够近时，电路处于闭合状态，电流可以顺畅地流过。
触头之间的距离越近，电路的阻抗就越小，电流就越大。
触头之间的距离越远，电路的阻抗就越大，电流就越小。
因此，在刀开关的开断过程中，触头之间的距离是一个非常重要的参数，它决定了刀开关的开断能力和安全性。
刀开关的操作机构是刀开关的另一个重要组成部分，它可以通过手动或电动的方式来控制导电刀片的移动。
手动操作机构通常是一个旋转手柄或一个摇杆，它可以直接转动或摇动导电刀片，使其移动到所需的位置。
电动操作机构通常是一个电动机或一个电磁铁，它可以通过远程控制或自动控制来控制导电刀片的移动，使其实现远程操作或自动化控制。
三、刀开关的应用刀开关广泛应用于电力系统中，主要用于控制电路的开关和断路。
隔离开关工作原理
隔离开关工作原理
隔离开关是一种常见的电气设备，用于断开电气系统中的电源供应，从而确保电气设备的安全操作和维护。
其工作原理如下：
1. 分离电路：隔离开关的主要作用是在打开状态下完全隔离电气设备与电源之间的连接。
当隔离开关处于关闭状态时，电气系统中的电流无法通过开关，并使电气设备和人员与电源完全断开。
因此，它可以提供一个安全的环境来进行设备维护。
2. 双刀双断开：隔离开关通常采用双刀双断开的设计。
这意味着在开关的两个位置上都有刀片，当开关打开时，两个刀片都会断开电路。
这种设计可以确保电流在两个位置上都被切断，从而提高安全性。
3. 可视断开：隔离开关通常具有可视断电功能，即在开关打开时可以清楚地看到电路被切断的状态。
这种设计可以提供直观的指示，使操作人员能够确认电气设备已经与电源完全隔离。
4. 防误操作保护：隔离开关通常具有额外的安全特性，以防止误操作导致电流流动。
例如，通常需要按下或旋转特定的按钮或把手才能打开或关闭隔离开关，以避免意外触发。
总之，隔离开关的工作原理是通过切断电气设备和电源之间的连接，确保电流无法通过，并以可视断电和防误操作的特性来提供安全保护。
这使得隔离开关成为电气系统中重要的安全设备。
隔离开关的工作原理-隔离开关和断路器的区别
隔离开关的工作原理-隔离开关和断路器的区别隔离开关的简介隔离开关是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用的。
它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关（俗称刀闸），一般指的是高压隔离开关，即额定电压在1kV及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关用于各级电压，用作改变电路连接或使线路或设备与电源隔离，它没有断流能力，只能先用其它设备将线路断开后再操作。
一般带有防止开关带负荷时误操作的联锁装置，有时需要销子来防止在大的故障的磁力作用下断开开关。
隔离开关的工作原理一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。
隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。
隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓带负荷拉隔离开关的严重事故。
隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。
刀开关的组成及工作原理
刀开关的组成及工作原理刀开关是一种常用的电气开关，用于控制电路的通断。
它由刀叉、静触点、动触点、触摸弹簧、绝缘支撑件、操作机构等组成，并且有不同的工作原理，包括刀刀切换式、剪刀式、刀影式等。
下面将对刀开关的组成和工作原理进行详细介绍。
一、刀开关的组成1. 刀叉：刀叉是刀开关的主要组成部分，用于承载动触点和切换电流。
它通常由金属材料制成，并且具有良好的导电性和机械强度。
2. 静触点：静触点是刀开关上的固定触点，与动触点配合工作，起到通断电路的作用。
静触点通常由银合金或铜合金制成，以确保良好的导电和接触性能。
3. 动触点：动触点是刀开关上的可移动触点，与静触点配合工作。
动触点通常由银合金或铜合金制成，以确保良好的导电和接触性能。
4. 触摸弹簧：触摸弹簧用于对动触点施加一定的力，保持动触点与静触点之间的压力，以确保良好的接触性能。
5. 绝缘支撑件：绝缘支撑件主要用于固定刀叉和触摸弹簧，以确保刀开关的绝缘性能。
6. 操作机构：操作机构是刀开关的控制部分，通常由手动操作或电动操作。
手动操作通过旋钮、摇杆等控制，电动操作通常由电磁线圈、电机等驱动。
二、刀开关的工作原理1. 刀刀切换式：刀刀切换式刀开关采用两把刀片进行通断切换，其中一把刀片为静刀片，另一把为动刀片。
静刀片和动刀片通过背对背的连接方式固定在一个支架上，同时与不同的触点相连。
当刀开关处于切断状态时，动刀片与触点分离，电流无法通过。
当刀开关处于通断状态时，操作机构通过将动刀片切换到与触点相连的位置，电流可以通过刀开关。
2. 剪刀式：剪刀式刀开关由两组交叉的刀片构成，其中一组为静刀片，另一组为动刀片。
静刀片和动刀片通过绝缘支撑件固定在一起。
当刀开关处于切断状态时，静刀片与动刀片分离，电流无法通过。
当刀开关处于通断状态时，操作机构通过将动刀片与静刀片连接，电流可以通过刀开关。
3. 刀影式：刀影式刀开关与剪刀式类似，也由两组交叉的刀片构成。
不同之处在于，静刀片和动刀片之间没有绝缘支撑件，静刀片与动刀片之间的距离很小，形成“刀影”。
隔离开关原理与作用
隔离开关原理与作用隔离开关的又名隔离刀闸，是高压电器中的一种开关设备，因为它没有专门的灭弧结构，所以不能用来切断负荷电流和短路电流，使用时应与断路器配合，只有在断路器断开电路后才能进行操作。
某电厂隔离开关型号及参数一、隔离开关的作用在电力系统中隔离开关的主要作用如下：1、隔离电源。
在电气设备检修时，用隔离开关将需要检修的电气设备与带电的电网隔离，形成明显可见的断开点，以保证检修工作人员和设备的安全。
2、倒闸操作。
在双母线接线形式的电气主接线中，利用与母线相连接的隔离开关将电气设备或供电线路从一组母线切换到另一组母线上去。
3、拉、合无电流或微小电流的电路。
（1）拉、合电压互感器、避雷器电路。
（2）拉、合母线和直接与母线相连接设备的电容电流。
（3）拉、合激磁电流小于2A的空载变压器（电压35KV、容量1000kVA 及以下；电压110kV、容量3200kVA及以下）。
（4）拉、合电容电流不超过5A的空载线路（电压10kV，长度5km及以下的架空线路；电压35kV，长度10km及以下的架空线路）。
二、隔离开关的基本要求1、隔离开关分开后应具有明显的断开点，易于鉴别设备是否与电网隔开。
2、隔离开关断开点之间应有足够的绝缘距离，以保证在过电压及相间闪络的情况下，不引起击穿而危及工作人员的安全。
3、隔离开关应具有足够的热稳定性、动稳定性、机械强度和绝缘强度。
4、隔离开关在分、合闸时的同期性要好，要有最佳的分、合闸速度，以尽可能降低操作过电压。
5、结构简单，动作要可靠。
6、带有接地刀闸的隔离开关，必须装设连锁机构，以保证隔离开关的正确操作。
即停电时先断开隔离开关，后闭合接地刀闸；送电时先断开接地刀闸，后闭合隔离开关。
三、隔离开关的类型隔离开关的类型很多，可按不同的原则进行分类主要有以下几种：1、按安装地点可分为户内式和户外式。
2、按绝缘支柱的数目可分为单柱式、双柱式和三柱式。
3、按极数可分为单极和三极。
4、按有无接地刀闸可分为带接地刀闸和不带接地刀闸。
刀开关原理
刀开关原理
刀开关是一种常见的电气开关装置，用于控制电路的通断。
它由两个刀片和一个固定触头组成。
当刀片与固定触头接触时，电路通路闭合；当刀片与固定触头分开时，电路断开。
刀开关的工作原理主要基于两个关键部件——刀片和固定触头之间的接触。
刀片和触头之间通常存在一定的空气间隙。
当刀片与触头接触时，通过触点间的金属导体，电流可以在接通过程中流过刀开关。
此时，电路的通路是闭合的，电能可以传输到需要的位置。
然而，在刀片分离触头的过程中，两者之间的空气间隙会阻断电流的流动，导致电路断开。
需要注意的是，刀开关不仅仅是通过机械力来控制电路的通断，还需要借助于电力设备或手动操作。
通过施加适当的力，可以使刀片与触头相互接触或分离。
因此，刀开关在使用时，必须经过正确的操作才能实现预期的电路状态。
此外，为了确保电路的稳定性和安全性，在刀开关的设计和制造过程中，通常会采用一些附加装置。
例如，可以添加限位器和锁定装置，以确保刀片在正确的位置上，并且不会意外分离或连接。
总之，刀开关的工作原理涉及刀片和触头之间的接触，通过控制它们的相对位置来实现电路的通断。
这种开关装置被广泛应用于各种电气系统和设备中，为电路的控制和保护提供了重要的功能。
刀开关工作原理
刀开关工作原理
刀开关是一种常用的电路开关装置，工作原理如下：
刀开关主要由刀片、固定触点和可动触点组成。
在正常工作状态下，刀片处于关闭位置，固定触点和可动触点之间没有电流流动。
当需要打开电路时，操作人员将刀片转到打开位置，刀片与固定触点分离，断开电路。
在刀片打开的过程中，刀片与固定触点之间会产生一个较大的电弧，这是由于瞬间的电流突变和电压降造成的。
为了保护电路和刀开关本身，通常会在固定触点和可动触点之间加装一个灭弧装置，用于有效抑制电弧的产生和扩散。
而在关闭电路时，操作人员将刀片转回关闭位置，使得刀片和固定触点重新接触并建立电流通路。
这一过程中不会产生弧光和电弧，保证了刀开关的可靠性和稳定性。
刀开关的工作原理基于刀片和触点之间的物理接触和间隙分离，通过转动刀片实现电路的开闭。
它通常用于高压、大电流的电力系统中，能够承受较高的负载并具有良好的隔离性能。
刀开关结构简单、可靠，被广泛应用于电力输配电系统中的开关控制。
隔离开关和刀闸（刀闸开关）的区别
隔离开关和刀闸（刀闸开关）的区别
隔离开关和刀闸（刀闸开关）的区别
隔离开关不能当作刀闸使用，而刀闸也只允许在电压不高的情况下用来隔离电路，且必须与熔断器等串联使用。
隔离开关有高压、低压、单极、三极、室内、室外之分，它没有专门的灭弧装置，不能用来接通、切断负荷电流和短路电流，只能在电气线路切断的情况下，才能进行操作。
其主要作用是隔离电源，使电源与停电电气设备之间有一明显的断开点，所以不必考虑灭弧。
为了保证可靠地隔离电源，防止过电压击穿或相间闪络，其刀一般做得较长，相间距离也较大。
刀闸和隔离开关同属刀型开关。
无论外形、结构原理、操作方法都很相似。
但它们有截然不同之点，必须严格区分。
刀闸是一种最简单的开关电器，用于开断500伏以下电路，它只能手动操作。
由于电路开断时常有电弧，所以，装有灭弧装置或快断触头。
为了增大灭弧能力，其刀一般都较短。
隔离开关的工作原理及作用
隔离开关的工作原理及作用
隔离开关是一种常用的电气开关装置，主要用于隔离电路或设备，以确保电气安全。
它的工作原理是通过切断电源，将电路或设备与电源隔离开来，以避免电气事故的发生。
隔离开关一般由机构、触头、绝缘部分、操作机构等组成，通过手动或自动控制实现开合操作。
隔离开关的作用不仅可以隔离电路或设备，还可以用于在故障排除时进行安全操作，有利于设备的维护和修理。
在电气系统中，隔离开关是一种不可或缺的设备，对于确保电气安全和设备运行的稳定性具有重要的作用。
- 1 -。
刀开关的结构和工作原理
刀开关的结构和工作原理
刀开关是一种常见的电器开关，其结构和工作原理都十分简单，但却具有重要的功能。
本文将详细介绍刀开关的结构和工作原理。
一、刀开关的结构
刀开关由三个主要部分组成：固定触头、动触头和操作杆。
其中，固定触头和动触头是电气接点，而操作杆则用于控制动触头的移动。
1. 固定触头
固定触头通常由铜制成，它们被安装在刀开关的机壳内。
固定触头通常呈弧形状，并且与动触头相对应。
2. 动触头
动触头也由铜制成，并且可以通过操作杆进行移动。
当操作杆处于关闭状态时，动触头与固定触头相接，在打开状态时，则会与固定触头分离。
3. 操作杆
操作杆是用于控制动触头移动的手柄。
当操作杆处于关闭状态时，它
会将动触头推向固定触点以建立电气连接。
在打开状态下，它会将动
触点从固定接点上拉离以断开电气连接。
二、刀开关的工作原理
刀开关的工作原理非常简单，就是通过操作杆控制动触头的移动来打
开或关闭电路。
具体来说，当操作杆处于关闭状态时，动触头会与固
定触头相接，建立电气连接。
在这种情况下，电流可以在刀开关内部
自由流动。
当操作杆处于打开状态时，它会将动触头从固定触点上拉离以断开电
气连接。
在这种情况下，电流无法通过刀开关流动。
刀开关通常用于控制高压电路和大功率负载。
由于其结构简单、可靠
性高、寿命长等优点，在各种场合得到广泛应用。
总之，刀开关是一种重要的电器元件，其结构和工作原理都十分简单。
但正是这种简单性使其成为了各种场合中不可或缺的元件之一。
刀开关工作原理叙述
刀开关工作原理叙述
刀开关是一种用于控制电路开关的常见设备。
它通常由一个刀片、一个固定的触点以及一个用于操纵刀片位置的手柄组成。
刀开关的工作原理基于两个位置之间的电路断开和闭合。
在打开的状态下，刀片与触点分离，电流无法通过。
而在闭合状态下，刀片与触点相连，电流可以通过。
当手柄转动时，通过传动装置将刀片的位置从一个触点移动到另一个触点。
刀片通常有两个或更多个触点，这些触点呈竖直排列。
当手柄处于关闭位置时，刀片与下方的触点相连，形成闭合电路；而当手柄处于打开位置时，刀片与下方触点分离，形成断开电路。
当刀开关的手柄被转到一个新的位置时，通常需要对刀片进行短暂的断开和闭合的操作。
这是为了防止开关在切换位置时出现瞬间的电弧现象。
通过在刀片和触点之间添加一定的间隙和结构设计，可以确保切换位置时的闭合和断开是稳定和可靠的。
刀开关在电路中的应用非常广泛。
它可以用于控制电流的分配、电路的选择和断开以及其他一些特殊功能。
刀开关具有结构简单、操作方便、可靠性高等特点，常用于电力系统、工业设备、仪器仪表等领域。
刀型隔离器工作原理
刀型隔离器工作原理
刀型隔离器工作原理指的是通过使用一种特殊设计的刀型结构来隔离电路或系统中的不同部分，以实现电流的切断或连接。
这种隔离器通常用于电力系统、工业自动化和电子设备等领域，以确保安全和防止设备故障。
刀型隔离器的工作原理基于断路器或开关的操作机制。
当需要断开电路时，刀型隔离器内部的刀片会在机械力的作用下快速切断电流路径，从而实现电路的隔离。
此时，电流被切断，从而保护设备和人员安全。
然而，具体的刀型隔离器工作原理可能会根据其设计和用途而有所不同。
例如，一些刀型隔离器可能具有额外的功能，如过流保护或故障指示。
这些功能可以通过在隔离器内部集成额外的电子或机械组件来实现。
总的来说，刀型隔离器工作原理的核心是利用刀型结构快速切断电流路径，以实现电路的隔离和保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刀开关和隔离开关的作用原理
刀开关和隔离开关主要用于成套配电设备中隔离电源之用，刀开关亦可作为不频繁地接通和分断电路之用。
刀形转换开关除上述功能外，还可用于转换电路，从一组连接转换至另一组连接。
当刀开关加装栅片灭弧室（灭弧罩），并用杠杆操作时，也能接通或分断额定电流。
刀开关和隔离开关按极数分，有单极、双极和三极；按结构分，有平板式和条架式；按操作方式分，有直接手柄操作式、杠杆操作机构式、旋转操作式和电动操作机构式；按转换方式分，有单投和双投，双投即为刀形转换开关。
通常，除特殊的大电流刀开关有采用电动操作方式外，一般都是采用手动操作方式。
图所示为平板式手柄操作的单极刀开关的结构。
由图可见，刀开关（隔离开关）是由手柄、触刀、静插座（简称插座）、铰链支座和绝缘底板所组成，绝缘底板一般用酚醛玻璃布板或环氧玻璃布板等层压板制造，也有的采用陶瓷材料。
绝缘手柄多用塑料压制。
触刀材料为硬纯铜板，静插座及铰链支座采用硬纯铜板或黄铜板制成。
同一般开关电器比较，刀开关的触刀相当于动触头，而静插座相当
于静触头。
当操作人员握住手柄，使触刀绕铰链支座转动，插到静插座内的时候，就完成了接通操作。
这时，由铰链支座、触刀和静插座形成了一个电流通路。
如果操作人员使触刀绕铰链支座作反方向转动，脱离静插座，电路就被切断。
网平板式手柄操作单极刀开关
1-静插座；2-手柄；3-触刀；4-铰链支座；5-绝缘底板
为了保证触刀和静插座在合闸位置上接触良好，它们之间必须具有一定的接触压力。
为此，额定电流较小的刀开关，利用材料的弹性来产生所需的接触压力；额定电流较大的刀开关，还要通过在静插座两
侧加弹簧片的方式进一步增加接触压力。
触刀与静插座之间的接触一般为楔形线接触。
这种接触形式的优点如下。
①互相接触的表面一般无需进行修整，装配非常方便。
②即使触刀与静插座之间有些倾斜，仍能保证接触良好。
③与面接触比较，摩擦力比较小，有助于降低操作力。
④在双刀片结构中，导体之间的电动力是内向的，有助于提高电动稳定性及增大接触压力。
从结构上来看，大电流刀开关与小电流刀开关的触刀和静插座也不一样。
