图文解析架空输配电线路的杆塔的各种分类

图文解析架空输配电线路的杆塔的各种分类

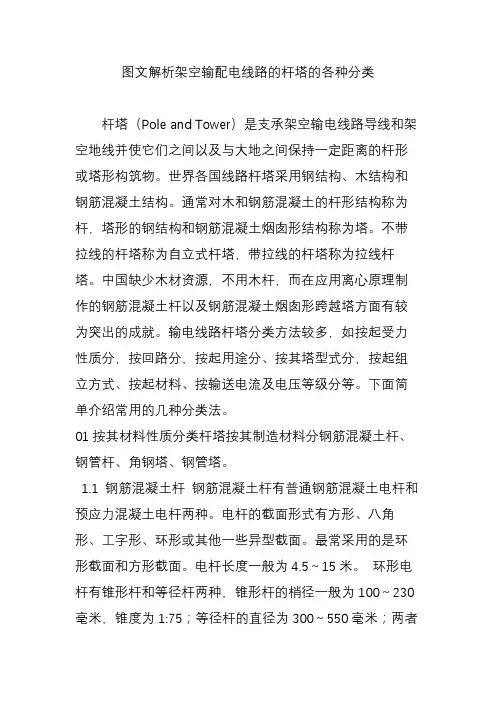

图文解析架空输配电线路的杆塔的各种分类杆塔(Pole and T ower)是支承架空输电线路导线和架空地线并使它们之间以及与大地之间保持一定距离的杆形或塔形构筑物。

世界各国线路杆塔采用钢结构、木结构和钢筋混凝土结构。

通常对木和钢筋混凝土的杆形结构称为杆,塔形的钢结构和钢筋混凝土烟囱形结构称为塔。

不带拉线的杆塔称为自立式杆塔,带拉线的杆塔称为拉线杆塔。

中国缺少木材资源,不用木杆,而在应用离心原理制作的钢筋混凝土杆以及钢筋混凝土烟囱形跨越塔方面有较为突出的成就。

输电线路杆塔分类方法较多,如按起受力性质分,按回路分,按起用途分、按其塔型式分,按起组立方式、按起材料、按输送电流及电压等级分等。

下面简单介绍常用的几种分类法。

01按其材料性质分类杆塔按其制造材料分钢筋混凝土杆、钢管杆、角钢塔、钢管塔。

1.1 钢筋混凝土杆钢筋混凝土杆有普通钢筋混凝土电杆和预应力混凝土电杆两种。

电杆的截面形式有方形、八角形、工字形、环形或其他一些异型截面。

最常采用的是环形截面和方形截面。

电杆长度一般为4.5~15米。

环形电杆有锥形杆和等径杆两种,锥形杆的梢径一般为100~230毫米,锥度为1:75;等径杆的直径为300~550毫米;两者壁厚均为30~60毫米。

1.2 钢管杆钢管杆主杆是有单根或多根钢管构件组成的输电钢管结构的杆。

钢管杆以其相对于常规角钢铁塔占地面积小、外形美观、结构简单、加工容易、施工方便、运行安全可靠、维护工作量少的特点,在城区的高压架空线路中得到了广泛的应用。

1.3 角钢塔角钢塔是采用角钢型材制成的构件组成的格构式铁塔结构。

角钢塔具有强度高、制造方便的优点。

1.4 钢管塔钢管塔是主材用钢管构件,斜材使用钢管或圆钢、型钢构件组成的格构式铁塔结构。

按起材料分还有木质电杆、复合材料杆塔及钢筋混凝土塔,因为我国木材稀缺,使用较少,这次步作过多介绍,混凝土建造的输电线塔也不较多,所以也不作过多介绍。

木电杆混凝土建造的输电线跨越塔复合材料塔头塔02按其受力性质分类按其在输配电线路中杆塔的受力分类,一般分为悬垂型杆塔与耐张型杆塔。

杆塔类型

杆塔类型

杆塔电杆就是架空配电线路中得基本设备之一,按所用材质可分为木杆、水泥杆与金属杆三种。

水泥杆具有使用寿命长、维护工作量小等优点,使用较为广泛。

水泥杆中使用最多得就是拔梢杆,锥度一般均为1/75,分为普通钢筋混凝土杆与预应力型钢筋混凝土杆。

电杆按其在线路中得用途可分为直线杆、耐张杆、转角杆、分支杆、终端杆与跨越杆等.1、直线杆:又称中间杆或过线杆。

用在线路得直线部分,主要承受导线重量与侧面风力,故杆顶结构较简单,一般不装拉线。

2、耐张杆:为限制倒杆或断线得事故范围,需把线路得直线部分划分为若干耐张段,在耐张段得两侧安装耐张杆.耐张杆除承受导线重量与侧面风力外,还要承受邻档导线拉力差所引起得沿线路方面得拉力。

为平衡此拉力,通常在其前后方各装一根拉线.耐张杆就是在线路终点或转弯得地方,会在很长得直线线路中间用到,让线路不能过紧也不能过松。

耐张杆就就是起这样得作用.3、转角杆:用在线路改变方向得地方。

转角杆得结构随线路转角不同而不同:转角在15度以内时,可仍用原横担承担转角合力;转角在15度~30度时,可用两根横担,在转角合力得反方向装一根拉线;转角在30度~45度时,除用双横担外,两侧导线应用跳线连接,在导线拉力反方向各装一根拉线;转角在45度~90度时,用两对横担构成双层,两侧导线用跳线连接,同时在导线拉力反方向各装一根拉线.4、分支杆:设在分支线路连接处,在分支杆上应装拉线,用来平衡分支线拉力。

分支杆结构可分为丁字分支与十字分支两种:丁字分支就是在横担下方增设一层双横担,以耐张方式引出分支线;十字分支就是在原横担下方设两根互成90度得横担,然后引出分支线。

5、终端杆:设在线路得起点与终点处,承受导线得单方向拉力,为平衡此拉力,需在导线得反方向装拉线。

架空配电线路杆位得确定当配电线路路径确定后,就可以测量确定杆位了。

首先确定首端杆与终端杆得位置,并且打好标桩作为挖坑与立杆得依据;若线路因地形限制或用电需要而有转角时,将转角杆得位置确定下来;这样首端杆、转角杆与终端杆就把线路划分为若干直线段;在直线段内均匀分配档距,就可一一确定直线杆得位置了;若线路较长,在必要时可再划分几个耐线段,耐张段长度一般不大于2km。

杆塔类型一

杆塔类型一

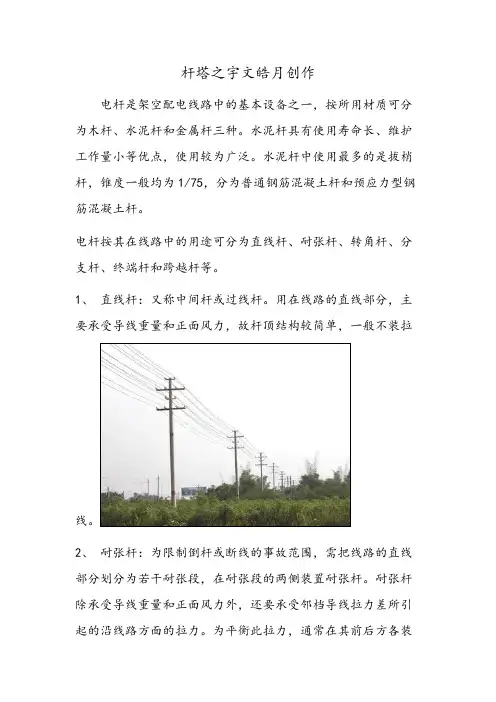

杆塔之宇文皓月创作电杆是架空配电线路中的基本设备之一,按所用材质可分为木杆、水泥杆和金属杆三种。

水泥杆具有使用寿命长、维护工作量小等优点,使用较为广泛。

水泥杆中使用最多的是拔梢杆,锥度一般均为1/75,分为普通钢筋混凝土杆和预应力型钢筋混凝土杆。

电杆按其在线路中的用途可分为直线杆、耐张杆、转角杆、分支杆、终端杆和跨越杆等。

1、直线杆:又称中间杆或过线杆。

用在线路的直线部分,主要承受导线重量和正面风力,故杆顶结构较简单,一般不装拉线。

2、耐张杆:为限制倒杆或断线的事故范围,需把线路的直线部分划分为若干耐张段,在耐张段的两侧装置耐张杆。

耐张杆除承受导线重量和正面风力外,还要承受邻档导线拉力差所引起的沿线路方面的拉力。

为平衡此拉力,通常在其前后方各装一根拉线。

耐张杆是在线路终点或转弯的地方,会在很长的直线线路中间用到,让线路不克不及过紧也不克不及过松。

耐张杆就是起这样的作用。

3、转角杆:用在线路改变方向的地方。

转角杆的结构随线路转角分歧而分歧:转角在15度以内时,可仍用原横担承担转角合力;转角在15度~30度时,可用两根横担,在转角合力的反方向装一根拉线;转角在30度~45度时,除用双横担外,两侧导线应用跳线连接,在导线拉力反方向各装一根拉线;转角在45度~90度时,用两对横担构成双层,两侧导线用跳线连接,同时在导线拉力反方向各装一根拉线。

4、分支杆:设在分支线路连接处,在分支杆上应装拉线,用来平衡分支线拉力。

分支杆结构可分为丁字分支和十字分支两种:丁字分支是在横担下方增设一层双横担,以耐张方式引出分支线;十字分支是在原横担下方设两根互成90度的横担,然后引出分支线。

5、终端杆:设在线路的起点和终点处,承受导线的单方向拉力,为平衡此拉力,需在导线的反方向装拉线。

架空配电线路杆位的确定当配电线路路径确定后,就可以丈量确定杆位了。

首先确定首端杆和终端杆的位置,而且打好标桩作为挖坑和立杆的依据;若线路因地形限制或用电需要而有转角时,将转角杆的位置确定下来;这样首端杆、转角杆和终端杆就把线路划分为若干直线段;在直线段内均匀分配档距,就可一一确定直线杆的位置了;若线路较长,在需要时可再划分几个耐线段,耐张段长度一般不大于2km。

输电线路杆塔

输电线路杆塔
2020/6/30
二、杆塔的分类
2.根据杆塔使用材料不同分为: 钢筋混凝土电杆:钢筋混凝土电杆还分为普通离心制作的钢筋
混凝土电杆和预应力钢筋混凝土杆两种。
钢筋混凝土电杆 2020/6/30 等径电杆
预应力锥形砼电杆
二、杆塔的分类 2.根据杆塔使用材料不同分为:
铁塔 其他:主要包括纯钢杆、薄壁离心混凝土钢杆、四管塔、钢管 塔及抢修塔等
2020/6/30
二、杆塔的分类 3.根据杆塔是否带拉线分为:拉线杆塔和自立式杆塔。
2020/6/30
二、杆塔的分类 4.按杆塔架线的回路数分为:单回路杆塔、双回路杆塔和多
回路杆塔。
2020/6/30
三、杆塔的主要技术参数
杆塔主要技术参数有电压等级、导线型号、架空地线型号、最 大使用张力、最大使用应力、设计水平档距、设计垂直档距、代表 档距、最大使用档距、呼称高度、气象条件、杆塔总质量等 。
第一节的字母B表示拔梢杆,D表示等径杆; 第二节的数字表示梢径; 第三节的数字表示长度; 第四节的数字分子表示破坏弯矩;
分母0表示不分段,1表示分段的上段, 2表示中段,3表示下段。 如:B-19-09-7.3/1表示拔梢,梢径190mm,长9m,破坏 弯矩7.3吨米,上段;
2020/6/30
五、铁塔
2020/6/30
五、铁塔 (三)、铁塔结构与识图 2.制图的有关规定及识读图 (2)结构图图面绘法
铁塔结构应分段绘制,以便制造和加工。 分段位置一般在每节塔身和主材接头处,段 别编号由上到下,接腿编号最后进行塔 (二)铁塔的塔型
(a) (b)
(c)
(d)
(e)
(f)
(g)
(a)上字型;(b)三角型;(c)猫头型;(d)酒杯;

图文解析架空输配电线路的杆塔的各种分类

图文解析架空输配电线路的杆塔的各种分类

图文解析架空输配电线路的杆塔的各种分类杆塔(Pole and Tower)是支承架空输电线路导线和架空地线并使它们之间以及与大地之间保持一定距离的杆形或塔形构筑物。

世界各国线路杆塔采用钢结构、木结构和钢筋混凝土结构。

通常对木和钢筋混凝土的杆形结构称为杆,塔形的钢结构和钢筋混凝土烟囱形结构称为塔。

不带拉线的杆塔称为自立式杆塔,带拉线的杆塔称为拉线杆塔。

中国缺少木材资源,不用木杆,而在应用离心原理制作的钢筋混凝土杆以及钢筋混凝土烟囱形跨越塔方面有较为突出的成就。

输电线路杆塔分类方法较多,如按起受力性质分,按回路分,按起用途分、按其塔型式分,按起组立方式、按起材料、按输送电流及电压等级分等。

下面简单介绍常用的几种分类法。

01按其材料性质分类杆塔按其制造材料分钢筋混凝土杆、钢管杆、角钢塔、钢管塔。

1.1 钢筋混凝土杆钢筋混凝土杆有普通钢筋混凝土电杆和预应力混凝土电杆两种。

电杆的截面形式有方形、八角形、工字形、环形或其他一些异型截面。

最常采用的是环形截面和方形截面。

电杆长度一般为4.5~15米。

环形电杆有锥形杆和等径杆两种,锥形杆的梢径一般为100~230毫米,锥度为1:75;等径杆的直径为300~550毫米;两者壁厚均为30~60毫米。

1.2 钢管杆钢管杆主杆是有单根或多根钢管构件组成的输电钢管结构的杆。

钢管杆以其相对于常规角钢铁塔占地面积小、外形美观、结构简单、加工容易、施工方便、运行安全可靠、维护工作量少的特点,在城区的高压架空线路中得到了广泛的应用。

1.3 角钢塔角钢塔是采用角钢型材制成的构件组成的格构式铁塔结构。

角钢塔具有强度高、制造方便的优点。

1.4 钢管塔钢管塔是主材用钢管构件,斜材使用钢管或圆钢、型钢构件组成的格构式铁塔结构。

按起材料分还有木质电杆、复合材料杆塔及钢筋混凝土塔,因为我国木材稀缺,使用较少,这次步作过多介绍,混凝土建造的输电线塔也不较多,所以也不作过多介绍。

木电杆混凝土建造的输电线跨越塔复合材料塔头塔02按其受力性质分类按其在输配电线路中杆塔的受力分类,一般分为悬垂型杆塔与耐张型杆塔。

杆塔类型

杆塔类型

杆塔电杆是架空配电线路中的基本设备之一,按所用材质可分为木杆、水泥杆和金属杆三种。

水泥杆具有使用寿命长、维护工作量小等优点,使用较为广泛。

水泥杆中使用最多的是拔梢杆,锥度一般均为1/75,分为普通钢筋混凝土杆和预应力型钢筋混凝土杆。

电杆按其在线路中的用途可分为直线杆、耐张杆、转角杆、分支杆、终端杆和跨越杆等。

1、直线杆:又称中间杆或过线杆。

用在线路的直线部分,主要承受导线重量和侧面风力,故杆顶结构较简单,一般不装拉线。

2、耐张杆:为限制倒杆或断线的事故范围,需把线路的直线部分划分为若干耐张段,在耐张段的两侧安装耐张杆。

耐张杆除承受导线重量和侧面风力外,还要承受邻档导线拉力差所引起的沿线路方面的拉力。

为平衡此拉力,通常在其前后方各装一根拉线。

耐张杆是在线路终点或转弯的地方,会在很长的直线线路中间用到,让线路不能过紧也不能过松。

耐张杆就是起这样的作用。

3、转角杆:用在线路改变方向的地方。

转角杆的结构随线路转角不同而不同:转角在15度以内时,可仍用原横担承担转角合力;转角在15度~30度时,可用两根横担,在转角合力的反方向装一根拉线;转角在30度~45度时,除用双横担外,两侧导线应用跳线连接,在导线拉力反方向各装一根拉线;转角在45度~90度时,用两对横担构成双层,两侧导线用跳线连接,同时在导线拉力反方向各装一根拉线。

4、分支杆:设在分支线路连接处,在分支杆上应装拉线,用来平衡分支线拉力。

分支杆结构可分为丁字分支和十字分支两种:丁字分支是在横担下方增设一层双横担,以耐张方式引出分支线;十字分支是在原横担下方设两根互成90度的横担,然后引出分支线。

5、终端杆:设在线路的起点和终点处,承受导线的单方向拉力,为平衡此拉力,需在导线的反方向装拉线。

架空配电线路杆位的确定当配电线路路径确定后,就可以测量确定杆位了。

首先确定首端杆和终端杆的位置,并且打好标桩作为挖坑和立杆的依据;若线路因地形限制或用电需要而有转角时,将转角杆的位置确定下来;这样首端杆、转角杆和终端杆就把线路划分为若干直线段;在直线段内均匀分配档距,就可一一确定直线杆的位置了;若线路较长,在必要时可再划分几个耐线段,耐张段长度一般不大于2km。

简述杆塔的类型

简述杆塔的类型

简述杆塔的类型杆塔是电力输配电线路、铁路等的重要支撑结构,通常由塔杆、横担和绝缘子组成。

杆塔的类型主要根据其用途、支撑方式和结构特点来分类。

在此,我们将针对杆塔的类型进行详细介绍。

一、按用途分类1.输电塔输电塔是电力系统中常见的一种杆塔类型,主要用于负责输送高电压的电能。

输电塔由多个杆塔组成,下面土建为U型,形似桥梁。

通常是采用混凝土建造,也有少量其他材料的制作,如钢制、木制等,其高度根据需求而定,一般在30米以上。

2.铁路杆塔铁路杆塔是铁路电气化时常见的一种杆塔类型,主要作用是支撑架空电缆或架空导线。

铁路杆塔通常由混凝土或钢材制成,建造工艺相对简单,具有承重能力强、使用寿命长、抗风、抗压、抗震等特点,安全性能更佳。

二、按支撑方式分类1.单回线杆塔单回线杆塔是指只用于支撑一根输电线路的杆塔,主要用于输电范围比较小的地区。

2.双回线杆塔双回线杆塔是一种支撑两个输电回路的杆塔类型。

在通常情况下,双回线杆塔的结构比单回线杆塔复杂,支撑的功率、线路和设备也会更多。

3.角杆塔角杆塔是建造在两个输电线路之间的杆塔类型,是风力较大的区域必不可少的一种特殊杆塔。

其主要作用是防止输电线振动过大,从而影响电力的传输稳定性。

4.转角杆塔转角杆塔通常建造在两条输电线路路线交叉的地方,用于改变输电线路的方向。

转角杆塔的结构较为特殊,建造难度也相对较大。

三、按结构特点分类1.钢管杆塔钢管杆塔以其高强度、抗风能力强、抗拉、抗压性能好等特点而被广泛采用。

这种杆塔通常由大量的钢管组成,可立于异地、复杂地形环境之中。

2.混凝土杆塔混凝土杆塔以其稳定性、耐久性、强度和安全性较好而被广泛采用。

这种杆塔通常由混合水、水泥、砂、石等混凝土材料组成,直接在地面浇筑而成。

结语杆塔是现代工业、交通、通讯等许多领域都无法离开的基础设施之一。

针对不同的建造环境和功能需求,杆塔的种类也呈现出不同的特点和结构。

我们在日常生活和工作中,可以更加了解这些杆塔的类型和特点,让综合运用更为得心应手。

输电线路塔分类

输电线路塔分类

输电线路塔分类输电线路塔是用于支撑输电线路导线和地线的结构物。

根据不同的设计要求和功能,输电线路塔可以分为以下几种主要分类:1.角钢塔:角钢塔是由角钢组成的输电线路塔。

角钢塔通常由多个角钢单元构成,每个单元由角钢框架和相应的连接件组成。

角钢塔具有结构简单、制造成本低、施工方便等优点,广泛用于中小型输电线路。

2.悬垂塔:悬垂塔是通过绝缘子串挂载导线的塔。

悬垂塔的主要特点是导线悬挂在塔顶部的绝缘子串上,通过绝缘子串的绝缘性能来支撑导线。

悬垂塔适用于低压和中压输电线路。

3.耐张塔:耐张塔是通过张紧装置将导线拉紧的塔,用于支撑高压输电线路。

耐张塔的导线通常采用大跨距悬挂,通过张紧装置对导线施加预紧力,使导线保持适当的张力。

耐张塔具有抗风性能好、适应大跨距等特点。

4.横担塔:横担塔是将导线悬挂在横跨塔顶的横担上的塔。

横担塔的横担通常由钢管或钢角材料制成,用于支撑导线并保持导线间的安全距离。

横担塔适用于高压输电线路。

5.终端塔:终端塔是输电线路终端或转角处的塔。

终端塔通常具有特殊的结构设计,用于将输电线路与终端设备或转角设备连接,保证信号传输的可靠性和安全性。

6.换流站塔:换流站塔是用于换流站的输电线路塔。

换流站塔通常需要承受较大的电流和电压,具有特殊的结构设计和绝缘性能,以确保电能的稳定传输。

综上所述,输电线路塔根据设计要求和功能可以分为角钢塔、悬垂塔、耐张塔、横担塔、终端塔和换流站塔等不同类型。

每种类型的塔都具有特定的特点和适用范围,根据实际情况选择合适的塔型可以确保输电线路的安全和稳定运行。

电力线路杆塔按用途分为哪几类

电力线路杆塔按用途分为哪几类

杆塔按用途分为以下7种:(1)直线杆塔:用于支持导线,绝缘子,金属重量,承受侧面风压。

直线杆塔的数量约占全部杆数量的80%以上,通常用符号“Z”表示。

(2)跨越杆塔:用于特殊设施或与公路,铁路,河流,电力,弱电线路相互交叉跨越,并保证交叉跨越距离符合设计规程的要求。

用符号“K”表示跨越杆塔。

(3)耐张杆塔:用于承受导线水平张力,以便施工与检修,并在断线,倒杆的情况下限制事故范围。

用符号“N”表示耐张杆塔。

(4)转角杆塔:用于线路转角地点,分直线转角和耐张转角2种。

用符号“J”表示转角杆塔。

(5)T接杆塔:用于线路分支点,用符号“T”表示。

(6)终端杆塔:用于线路起点或受电端的线路终点,它的一侧要承受线路侧耐张段的导线拉力。

用符号“D”表示终端杆塔。

(7)换位杆塔:中性点直接接地的电力网中,当长度超过100km时,为了使各相电感,电容相等,减少对邻近平行通讯线路的干扰,以平衡不对称电流,而设置的换位杆塔。

换位杆干塔用符号“H”表示。

另外也可以按照杆塔按用途分为直线杆塔和承力杆塔两大类。

直线杆塔有:普通直线杆塔,用于导线、地线的正常支撑。

直线换位杆塔,用于导线换位。

直线跨越杆塔,用于跨越河流、道路、电力线路等设施。

直线转角杆塔,它与普通直线杆塔相近似,但可用于线路小转角处。

承力杆塔有:耐张杆塔,用于线路分段控制,一般不超过5°。

转角杆塔,改变线路前进方向。

终端杆塔,用于线路起止点,主要承受一侧张力。

换位杆塔,用于导线换位。

跨越杆塔,用于跨越河流、道路、电力线路等设施。

分岐杆塔,用于线路分支线处。

跳线安装有什么要求?(1)跳线长度的确定。

跳线弧垂由设计图纸提供,有时设计还根据耐张绝缘子串理论长度、横担宽度等计算出跳线长度,但为了更准确起见,宜用现场试比法确定跳线长度,跳线弧垂允许误差为0.1m。

(2)安装跳线绝缘子串。

宜在安装跳线前挂好跳线绝缘子串,耐张换位塔或干字型耐张转角塔带双串跳线绝缘子串时,应同时吊装,如跳线绝缘子串装有重锤,应一同吊装。

杆塔分类

杆塔分类

架空输电线路杆塔分类
一、根据塔型分类,可以分为:直线塔、直线转角塔、耐张转角塔,终端塔、换位塔和分歧塔是耐张转角塔的特殊形式。

750千伏干字型耐张转角塔750千伏酒杯型直线塔
750千伏分体式换位塔(实际由一基500千伏同塔双回路换位塔
转角塔和两个辅助小塔构成)
终端塔一般是指位于变电站或者电厂出口的铁塔,终端塔单侧受力,构架侧受力极小。

在某些工程还会存在分歧塔,一般是由同塔双回路变成两个并行的单回路时或两个单回路合成同塔双回路时使用。

交流1000千伏同塔双回路转角塔交流1000千伏同塔双回路直线塔
直流±800千伏转角塔直流±800千伏直线塔
二、按照回路数量,可以分为单回路塔、同塔双回路塔、同塔多回路塔
单回路塔一般是猫头塔、酒杯塔或紧凑型塔。

猫头塔单回路紧凑型塔
同塔双回路紧凑型直线塔同塔双回路紧凑型转角塔
同塔多回路铁塔
三、按照构件类型,可以分为:角钢塔、钢管塔
角钢塔的应用范围最广,钢管塔一般仅用于1000kV同塔双回路或交直流大跨越塔。

四、按照形状,可以分为:猫头塔、酒杯塔、干字型塔、T型塔、官帽塔、鼓型塔等等
以上图片已经例举了猫头塔、酒杯塔、T型塔、干字型塔(交流单回路耐张塔基本都是干字型,直流耐张塔也是),此处就不再插入图片。

五、按照输送的电流分类,可以分为:直流塔、交流塔。

配电线路杆塔的分类

配电线路杆塔的分类

配电线路杆塔的分类1、直线杆1)直线杆又称中间杆或过线杆,一般位于线路的直线段上,正常情况下不承受导线的张力,仅承受导、地线及相关金具、附属设施垂直于地面方向的重力和风引起的垂直于线路方向的水平力。

2)直线杆的导线用线夹和悬式绝缘子串挂在横担下,或用针式绝缘子固定在横担上。

直线杆顶结构较简单,一般不装拉线。

2、耐张杆1)为便于线路施工和检修,并限制倒杆或断线的事故范围,需把线路的直线部分划分为若干耐张段(耐张段长度一般不超过2km),在耐张段的两侧安装耐张杆。

2)耐张杆除承受导线重量和侧面风力外,还要承受邻档导线拉力差所引起的沿线路方向水平张力。

为平衡此张力,通常在其前后方各装一根拉线。

3)耐张杆导线用耐张线夹和耐张绝缘子串或用蝶式绝缘子固定在电杆上,电杆两边的导线用引流线连接起来。

3、转角杆1)转角杆用于线路改变方向的转角处,允许受力小于耐张杆。

正常情况下除承受导线等垂直载荷和内角平分线方向的水平风力载荷外,还要承受内角平分线方向导线全部拉力的合力,在事故情况下还要能承受线路方向导线的重量。

2)转角杆有直线型和耐张型两种型式,具体采用哪种型式可根据转角的大小来确定。

3)转角杆的结构随线路转角不同而不同:转角在15°以内时,可仍用原横担承担转角合力;转角在15°~30°时,可用两根横担,在转角合力的反方向装一根拉线;转角在30°~45°时,除用双横担外,两侧导线应用跳线连接,在导线拉力反方向各装一根拉线;转角在45°~90°时,用两对横担构成双层,两侧导线用跳线连接,同时在导线拉力反方向各装一根拉线。

4、终端杆终端杆用于线路首、末端,或电缆线路与架空线路的分界处,是耐张杆的一种,正常情况下除承受导线的重量和水平风力载荷外,还要承受沿线路方向导线全部拉力的合力,为平衡此力,需在导线的反方向装拉线。

5、分支杆1)分支杆用于分支线路与主配电线路的连接处,在主干线方向上它可以是直线杆或耐张杆,在分支线方向上时则是终端杆。

杆塔有哪些分类?有什么作用?

杆塔有哪些分类?有什么作用?

杆塔有哪些分类?有什么作用?杆塔是电的桥梁,它支持着导线、绝缘子和横担,把发电厂发出的电输送到用电处。

1.杆塔按所用材质的不同可分为木杆、水泥杆、金属杆三种。

1.1木杆。

木杆重量轻,便于运输与施工,绝缘性能好,可是机械强度低,利用年限较短,日常的维修工作量比较大,我国由于木材资源不足,一般不做推行利用,目前仅用于低压配电线路。

规格上有:(以防腐油杆为例)6米(¢12)7米(¢12)8米(¢14)9米(¢18-20)10米(¢18-20)12米(¢18-20)1.2水泥杆(钢筋混凝土杆)。

目前在我国城乡35KV及以下的架空线路被普遍利用。

水泥钢具有利用寿命长、美观、保护工作量小等长处。

采用分段带拉线水泥杆后,大体可知足各类跨越杆高度的要求。

其缺点是比较笨重,给运输、施工带来不便,山区尤其突出。

在水泥杆中利用最多的是锥型环形水泥杆,也叫拔梢杆。

拔梢杆分普通型和预应力两种。

预应力杆由于利用钢筋截面小,杆身壁厚能够薄些,能够节约钢材,还减轻了杆的重量,造价也相应的降低,因些城乡和工矿企业事业单位中取得普遍应用。

电杆的截面形式有方形、八角形、工字形、环形或其他一些异型截面。

最常采用的是环形截面和方形截面。

电杆长度一般为4.5~15米。

环形电杆有锥形杆和等径杆两种,锥形杆的梢径一般为100~230毫米,锥度为1:75;等径杆的直径为300~550毫米;二者壁厚均为30~60毫米。

80年代,中国进展离心法环形预应力混凝土电杆。

其制造工艺主如果将钢丝骨架在钢模内纵向张拉,然后使混凝土在离心力作用下将多余水分挤出,从而大大提高混凝土的密实性和强度。

为了使混凝土能较快地达到设计强度的70%以上,可进行蒸汽养护,以缩短脱模周期。

利用预应力混凝土电杆比用普通钢筋混凝土电杆节约钢材,而且还能提高抗裂性和利用寿命。

按照送电线路的不同,能够分成下面三种1.2.1低压水泥杆,绝大部份用机械化成批生产的拔梢水泥杆,梢径一般是150mm,拔梢度是七十五分之一,杆高8到10米。

输电线路杆塔概述

输电线路杆塔概述

输电线路杆塔介绍杆塔是支承架空线路导线和架空地线,并使导线与导线之间,导线和架空地线之间,导线与杆塔之间,以及导线对大地和交叉跨越物之间有足够的安全距离。

杆塔按用途分为直线杆塔和承力杆塔两大类。

直线杆塔有:普通直线杆塔,用于导线、地线的正常支撑。

直线换位杆塔,用于导线换位。

直线跨越杆塔,用于跨越河流、道路、电力线路等设施。

直线转角杆塔,它与普通直线杆塔相近似,但可用于线路小转角处。

承力杆塔有:耐张杆塔,用于线路分段控制,一般不超过5°。

转角杆塔,改变线路前进方向。

终端杆塔,用于线路起止点,主要承受一侧张力。

换位杆塔,用于导线换位。

跨越杆塔,用于跨越河流、道路、电力线路等设施。

分岐杆塔,用于线路分支线处。

杆塔按用途分为以下7种:(1)直线杆塔:用于支持导线,绝缘子,金属重量,承受侧面风压。

直线杆塔的数量约占全部杆数量的80%以上,通常用符号“Z”表示。

(2)跨越杆塔:用于特殊设施或与公路,铁路,河流,电力,弱电线路相互交叉跨越,并保证交叉跨越距离符合设计规程的要求。

用符号“K”表示跨越杆塔。

(3)耐张杆塔:用于承受导线水平张力,以便施工与检修,并在断线,倒杆的情况下限制事故范围。

用符号“N”表示耐张杆塔。

(4)转角杆塔:用于线路转角地点,分直线转角和耐张转角2种。

用符号“J”表示转角杆塔。

(5)T接杆塔:用于线路分支点,用符号“T”表示。

(6)终端杆塔:用于线路起点或受电端的线路终点,它的一侧要承受线路侧耐张段的导线拉力。

用符号“D”表示终端杆塔。

(7)换位杆塔:中性点直接接地的电力网中,当长度超过100km时,为了使各相电感,电容相等,减少对邻近平行通讯线路的干扰,以平衡不对称电流,而设置的换位杆塔。

换位杆干塔用符号“H”表示。

常规杆塔型号表示方法:(1)按杆塔用途分类代号含义:Z——直线杆塔D——终端杆塔ZJ——直线转角杆塔F——分支杆塔N——耐张杆塔K——跨越杆塔J——转角杆塔H——换位杆塔(2)按杆塔外形或导线布置型式代号含义:S——上字型SZ——正伞型C——叉骨型(鸟骨型)SD——倒伞型M——猫头型T——田字型V——V字型W——王字型J——三角型A——A字型G——干字型Me——门型Y——羊角型Gu——鼓型B——酒杯型(3)杆塔材料和结构代号含义:G——钢筋混凝土电杆T——自立式铁塔X——拉线式铁塔(4)分级代号含义同一种杆塔型式按荷重不同进行分级,其分级代号用角注1、2、3……表示。
