接地系统安全管理制度与接地线使用管理制度

接地系统安全管理制度与接地线使用管理制度

接地系统安全管理制度与接地线使用管理制度一、引言接地系统和接地线在电气设备运行和维护中起着至关重要的作用,它们能够保障人员安全、设备正常运行以及防止电气事故的发生。

为了确保接地系统的有效性和接地线的正确使用,特制定本管理制度。

二、接地系统安全管理制度(一)接地系统的设计与安装1、接地系统的设计应符合国家相关标准和规范,根据设备的类型、容量、使用环境等因素进行合理规划。

2、安装接地系统的施工人员应具备相应的资质和经验,确保施工质量。

3、在安装过程中,应严格按照设计方案进行施工,保证接地电阻符合要求。

(二)接地系统的定期检测1、制定接地系统的检测计划,定期对接地电阻进行测量。

2、检测工作应由专业人员进行,使用符合标准的检测设备。

3、对检测结果进行记录和分析,如发现接地电阻超标,应及时采取措施进行整改。

(三)接地系统的维护与保养1、定期检查接地系统的连接部位,确保连接牢固,无松动、腐蚀等现象。

2、对遭受外力破坏或自然腐蚀的接地装置,应及时修复或更换。

3、清理接地极周围的杂物和积水,保持接地极良好的接地条件。

(四)人员培训与安全意识1、对涉及接地系统操作和维护的人员进行定期培训,使其了解接地系统的原理、操作方法和安全注意事项。

2、提高人员的安全意识,严禁在接地系统存在问题的情况下进行电气设备的操作和维护。

三、接地线使用管理制度(一)接地线的选型与配置1、根据不同的电压等级和工作环境,选择合适类型和规格的接地线。

2、接地线应配备齐全,并保证数量足够满足工作需求。

(二)接地线的使用规范1、在使用接地线前,必须对其进行外观检查,确保无破损、断股等缺陷。

2、接地线应先接接地端,后接导体端,拆除时顺序相反。

3、严禁使用不合格或损坏的接地线进行工作。

(三)接地线的存放与保管1、接地线应存放在干燥、通风良好的专用库房内,避免受潮、受损。

2、存放的接地线应分类、编号,并做好标识,便于取用和管理。

(四)接地线的定期检验1、制定接地线的定期检验计划,按照规定的周期进行检验。

控制系统接地要求

控制系统接地要求

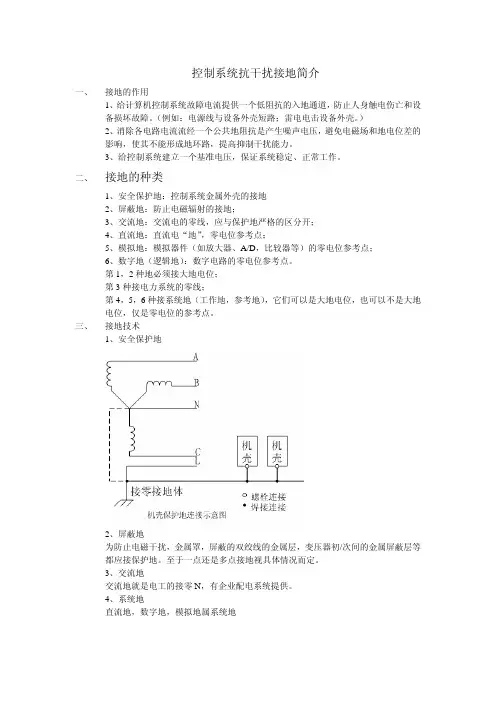

控制系统抗干扰接地简介一、 接地的作用1、给计算机控制系统故障电流提供一个低阻抗的入地通道,防止人身触电伤亡和设备损坏故障。

(例如:电源线与设备外壳短路;雷电电击设备外壳。

)2、消除各电路电流流经一个公共地阻抗是产生噪声电压,避免电磁场和地电位差的影响,使其不能形成地环路,提高抑制干扰能力。

3、给控制系统建立一个基准电压,保证系统稳定、正常工作。

二、 接地的种类1、安全保护地:控制系统金属外壳的接地2、屏蔽地:防止电磁辐射的接地;3、交流地:交流电的零线,应与保护地严格的区分开;4、直流地:直流电“地”,零电位参考点;5、模拟地:模拟器件(如放大器、A/D,比较器等)的零电位参考点;6、数字地(逻辑地):数字电路的零电位参考点。

第1,2种地必须接大地电位;第3种接电力系统的零线;第4,5,6种接系统地(工作地,参考地),它们可以是大地电位,也可以不是大地电位,仅是零电位的参考点。

三、 接地技术1、安全保护地2、屏蔽地为防止电磁干扰,金属罩,屏蔽的双绞线的金属层,变压器初/次间的金属屏蔽层等都应接保护地。

至于一点还是多点接地视具体情况而定。

3、交流地交流地就是电工的接零N,有企业配电系统提供。

4、系统地直流地,数字地,模拟地属系统地A . 电源电路隔离技术I,II 部分 采用1:1隔离放大器隔离I,与III 部分 光电隔离功率部分电流大,电压高,地线上干扰较大将三大块独立供电,即GND1,GND2,GND3互相隔离,阻断了电流环,防止了强电路对弱电路的干扰。

B .半浮空接地从理论上将,系统可以是大地电位,也可以是非大地电位,即为一公共参考点。

实践证明,对于无雷或少雷地这最好能保证机箱与PCB 之前有良好的绝缘电阻(Ω≥M 50)。

采用半浮空技术的接地方式,即控制系统的机箱与保护地连接,机箱内的PCB 上的系统地与大地隔离。

C .优化PCB 地线设计⑴ 单点接地,消除地环路干扰对于双面板,地线布置用单点接地法。

接地系统安装设计中应注意的几个问题

接地系统安装设计中应注意的几个问题

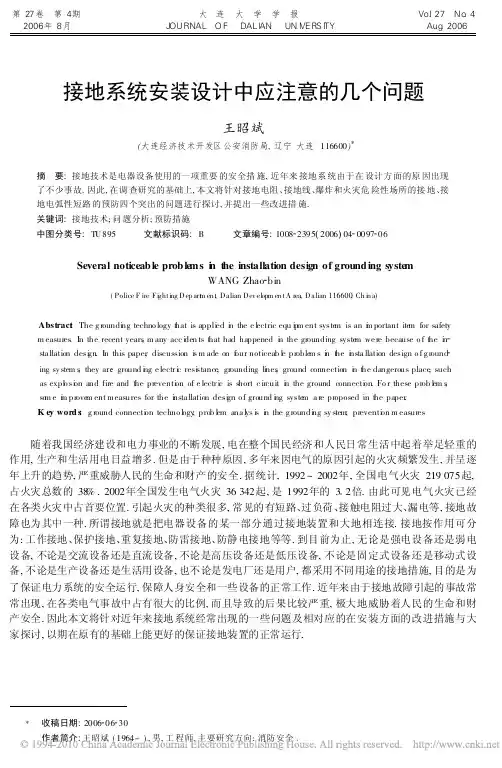

第27卷 第4期2006年8月大连大学学报J OURNAL O F DAL I AN UN I VERS I TYVo.l27 No.4Aug.2006接地系统安装设计中应注意的几个问题王昭斌(大连经济技术开发区公安消防局,辽宁大连116600)*摘 要:接地技术是电器设备使用的一项重要的安全措施,近年来接地系统由于在设计方面的原因出现了不少事故.因此,在调查研究的基础上,本文将针对接地电阻、接地线、爆炸和火灾危险性场所的接地、接地电弧性短路的预防四个突出的问题进行探讨,并提出一些改进措施.关键词:接地技术;问题分析;预防措施中图分类号:TU895文献标识码:B文章编号:1008 2395(2006)04 0097 06Several noticeable proble m s i n t he installation design of grounding syste mWANG Zhao bin(Police F ire Fi ghti ng Dep art m en t,Dalian Devel opm en tA rea,Dalian116600,Ch i n a)Abstract:The g roundi ng techno logy t hat is appli ed i n the e l ectric equ i p m ent syste m is an i m portant ite m for safetym easures.In the recent years,m any acc i den ts t hat had happened i n the grounding syste m we re because o f t he i nsta llation desi gn.In this paper,discussion i s m ade on f our noticeab l e proble m s i n t he i nsta llation design o f g rounding sy stem s,they are:ground i ng e lectr i c resi stance,grounding li nes,ground connection i n t he dangerous place,suchas expl o si on and fire and t he preventi on of e lectr i c is s hort c ircuit i n the ground connecti on.Fo r these prob l em s,so m e i m prove m ent measures for the i nsta llation desi gn o f ground i ng syste m a re proposed in t he paper.K ey word s:g round connecti on techno l ogy;prob l em ana l ys i s i n the g roundi ng sy stem;preventi on m easures随着我国经济建设和电力事业的不断发展,电在整个国民经济和人民日常生活中起着举足轻重的作用,生产和生活用电日益增多.但是由于种种原因,多年来因电气的原因引起的火灾频繁发生,并呈逐年上升的趋势,严重威胁人民的生命和财产的安全.据统计,1992~2002年,全国电气火灾219075起,占火灾总数的38%.2002年全国发生电气火灾36342起,是1992年的3 2倍.由此可见电气火灾已经在各类火灾中占首要位置.引起火灾的种类很多,常见的有短路、过负荷、接触电阻过大、漏电等,接地故障也为其中一种.所谓接地就是把电器设备的某一部分通过接地装置和大地相连接.接地按作用可分为:工作接地、保护接地、重复接地、防雷接地、防静电接地等等.到目前为止,无论是强电设备还是弱电设备,不论是交流设备还是直流设备,不论是高压设备还是低压设备,不论是固定式设备还是移动式设备,不论是生产设备还是生活用设备,也不论是发电厂还是用户,都采用不同用途的接地措施,目的是为了保证电力系统的安全运行,保障人身安全和一些设备的正常工作.近年来由于接地故障引起的事故常常出现,在各类电气事故中占有很大的比例,而且导致的后果比较严重,极大地威胁着人民的生命和财产安全.因此本文将针对近年来接地系统经常出现的一些问题及相对应的在安装方面的改进措施与大家探讨,以期在原有的基础上能更好的保证接地装置的正常运行.*收稿日期:2006 06 30作者简介:王昭斌(1964-),男,工程师,主要研究方向:消防安全98 大连大学学报第27卷1 引起事故常见的原因1.1 接地电阻阻值过大接地装置是由埋在地下的接地体和连接接地体与电气设备的接地线组成.接地体的对地电阻和接地线的电阻总称为接地装置的接地电阻.接地体的对地电阻是接地故障电流I d 从接地体扩散流入地中时,接地体与大地表面上出现的电压U d 与故障电流I d 的比值,也称为流散电阻.由于接地线的电阻很小,可忽略不计,故可以认为接地电阻在数值上等于流散电阻.如果接地电阻大,则U d 就大.此时当人触及设备的时候,就会发生触电事故,危及人的生命.如图1,此图为保护接地的原理图.图1 保护接地从图中可以看出,在电气设备没有接地的情况下,如果电气设备有一相绝缘损坏,则外壳就带电.由于电气线路对地存在着绝缘电阻和对地分布电容,且绝缘电阻和电容正常时处于并联状态,构成了线路对地的总阻抗.如果人体触及绝缘已遭破坏的电气设备外壳,则电流通过人体构成了通道,人将遭到触电的危害.如果电气设备已采取了接地措施,接地电流将同时沿着人体和接地装置流过,流经人体和接地装置电流大小与电阻成反比关系:I d R d =I r R r式中,I r 、R r 是沿着人体流过的电流和人体电阻.I d 、R d 是沿着接地体流过的电流和电阻.由式子可看出如果R d 越大,那么流经人体的电流越大,对人造成的危险就越大.只有当R d R r 时,则可将通过人体的电流限制到安全值以内,甚至减到零,从而使人体避免遭受触电的危险.为了使接地体和设备外壳的危险电压不至于过大,保证操作者的安全必须控制接地电阻,使之保持在允许范围内.1.2易发生接地电弧性短路人们都知道电气短路会引起火灾,但不清楚哪一种短路容易起火和如何防止.电气短路有两种,一类是金属性短路,另一类是电弧性短路.接地电弧性短路是最常见且多发的电气火灾原因,这类短路是由于短路点未被焊死而迸发电弧或电火花.但人们往往以为金属性短路起火可能性大,是最危险的,因为它的短路点因高温而熔融,短路电流大,线路能产生高温.其实不然,因为发生金属性短路时,保险丝能被短路时的大电流烧断而切断电源,无从起火;而当发生接地电弧性短路时,它的短路电流不大,保险丝一般不会被熔断,而电弧则持续存在,其局部温度可达2000~3000 ,很容易引燃近旁可燃物质,这种短路电弧往往成为火灾的点火源.国外电气防火研究的结论如此,我国这几年一些电气短路火灾的现场分析也是如此.因此接地电弧性短路是极其危险的,且发生事故时不易引起人的察觉.1.3接地线不符合要求接地线是指连接于接地体与电气设备之间的金属导线,分为自然接地线和人工接地线.选用接地线时我们应同时考虑多方面的因素,如经济省材、电阻值、截面积、热稳定性及机械强度等等,但在实际安装过程中,施工者往往因为过于注重经济的原因而忽略了其它方面的安全因素,接地线在工作过程中就会出现断线漏电、绝缘受损、接头接触不良等质量问题;同时如果接地线电阻过大,还会导致接触电压过大发生触电的危险;在低阻值回路,若接地线截面过小,还会影响其热稳定性,使接地线产生过热现象,这些都能导致事故的发生.再换个角度说,如果过于注重安全方面的因素而不考虑经济问题,会导致金属资源的大肆浪费,也会增加不必要的施工费用.所以我们需根据不同的条件、不同场所选用不同形式的接地线,并对所选的接地线进行校验,使接地线得到最合理的配置,保证接地系统的可靠运行.1.4 爆炸危险性场所隐患多、危险性大爆炸性环境指的是含有爆炸性混合物的环境.爆炸和火灾危险场所无论设备正常运行还是在事故时,由于可燃气体、蒸汽或悬浮状态的灰尘及纤维与空气混合,只要可燃物性质、助燃物的数量、点火源的强度达到爆炸燃烧的条件时,都具有爆炸和火灾危险.在有爆炸危险性的建筑物内,电压小至6V 所第4期王昭斌:接地系统安装设计中应注意的几个问题99 产生的微弱火花也可能达到爆炸的危险.此时,如在电气设备的外壳上产生较高的对地电压,或在金属设备、管道等之间产生火花,更容易造成爆炸的危险.爆炸一旦发生,带来的后果是不堪设想的.2 预防措施2.1 降低接地电阻要保证安全必须把接地电阻降低到极小的值,但是依靠现在的技术要把接地电阻降低到如此小的值是有很大的难度,即使做到了也会很不经济,因此我们只能依据具体环境具体条件最大限度的降低接地电阻,使其满足相应规范要求.2.1.1 换 土将接地体0 5m 内的土壤换成电阻率较低的土壤,如黑土或粘土,此法效果永久.不得以时可用氯化钠、硫酸镁、硫酸铜等化学药剂加入土壤中,并注入一定水分加速其化学效应.此法短期效果好,但化学药剂成分易流失,因此还必须加以适当的维护和周期性的恢复.2.1.2 采用导电性混凝土在水泥中掺入碳质纤维来作为接地极使用.如在1m 3水泥中掺入约100kg 的碳质纤维,制成半球状的接地极.经测定,其接地电阻可降低30%左右.此法常用于防雷接地装置.2.1.3 深埋接地法当地下深处的土壤或水电阻率较低时,可将接地极深埋在地下,以降低接地电阻,如果有条件还可采用深井式接地法.2.1.4 外引式接地装置法如果接地的附近有导电良好的且不冻的河流湖泊时,可将接地设置设在其中.连接干线不得少于2根,接地体长度不得超过100m.如在山区,当接地电阻值要求比较小,附近如有水源可利用时,水源采用外引式接地是最有效的办法.2.1.5 长效降阻剂法长效降阻剂是一种比较新的方法,它由多种物质配制而成,具有良好导电性能的强电解质和水分组成.这些强电解质和水分被网状胶体所包围,网状胶体的空格又被部分水解的胶体所填充,使它不至于随地下水和雨水而流失,因而能长期保持良好的导电作用.如采用某长效降阻剂配方:a 剂,氯化钾1 5g 、氯化镁1 5g ;b 剂,水、硫酸氰钠0 4g ;c 剂,尿醛树脂4g ;d 剂,尿素0 8g 、聚乙烯醇0 5g 、水2 7g .将以上4种混合搅拌好,倒入接地体周围,待降阻剂硬化后换土打实.2.2防止接地电弧性短路的发生图2 漏电保护器工作原理图其实接地电弧短路火灾的防范并不复杂,只需在楼房的电源进线总开关增加带漏电保护功能的断路器即可.它可在楼内任一处发生接地性短路时切断电源.带漏电保护功能的断路器就是在一般断路器内增加零序电流互感器和一脱扣器,当发生接地故障时,接地短路电流经大地或PE 线而不经零序电流互感器返回电源,使互感器检出漏电电流,从而防止火灾的发生.具体原理如图2.该保护器是由零序电流互感器、脱扣器及主开关组成,当信号较小时,中间还可增加放大环节.零序电流互感器是一个检测元件,当电路没有发生漏电故障时,由电工原理知,正常情况下各相电流的矢量和恒等于零,感应的磁通的矢量和也等于零.但当被保护的电路出现漏电或有人触电时,三相电流矢量和不等于零,因而零序电流互感器环形铁芯中所感应的磁通矢量和就不为100 大连大学学报第27卷零,于是零序电流互感器的二次线圈就有感应电压输出,此电压经放大器放大,加在脱扣器动作线圈上,便产生一个激磁电流,当漏电流达到火灾或触电要求的规定值时,增大的电流将推动脱扣器动作,将主开关断开,切除故障电路.它除具有原有的防短路、过载功能外,还增加了防电器接地短路火灾的功能,即使接地电流小至几十、几百毫安,也能即时动作有效地消除了最常见多发的接地短路电气火灾.国际电工标准I EC364-4-482和I EC364-5-53对这一防电气火灾措施早有规定.为了防电气火灾,国际的供电公司对没有这一防火措施的用电部门是不予接受的.而我国由于长期不甚了解接地电弧短路起火的多发性和危险性而对它不加防范,听任它点火施虐,不能不说这是我国频频发生电气短路起火的重要原因.1997年中国消防协会电气防火专业委员会的纪要提出这类接地电弧性短路起火占短路起火的50%以上,如果我国能在楼房的电源进线上装设带漏电保护功能的开关,可有效地消除接地电弧引起的火灾隐患,从而大幅度降低因线路路起火的发生率.2.3 合理选择接地线2.3.1 自然接地线在设计接地线中为了节约金属、减少施工费用,达到经济省材的目的,应尽量选择自然导体作为接地线.建筑物的金属结构,如梁、柱、桁架等,生产用的金属结构,如吊车、轨道、配电装置的外壳、金属走廊及平台、电梯竖井、起重机及升降机的构架、布线的钢管以及电缆的铅或铝的外皮等,都可以作为自然接地线.此外除了可燃及有爆炸危险混合物的管道外,其他一切工业管道,如水管及压缩空气管等都可以利用作为自然接地线.但管形导线的金属外皮和保温管道的金属外皮以及铅包线的外包铅皮等,由于截面太小而容易锈蚀或折断,为了保证电气连接的可靠性起见,一般不作为接地线.采用自然导体作为接地线时,必须注意其电气连接的可靠性,也就是在所有自然导体连接不可靠的地方一定要另加跨接线.户内的跨接线一般采用直径为5mm 圆钢或截面为3mm 8mm 扁钢.户外跨接线一般采用8mm 圆钢或截面为4mm 12mm 扁钢.2.3.2 人工接地线当自然接地线满足不了要求时,一般采用型钢作为人工接地线,目的是为了连接可靠并有一定的机械强度.只有当采用钢导体在结构上有困难以及对移动式受电设备等不可能采用钢导体时,才考虑采用有色金属作为人工接地线.但由于铝线的连接不够可靠,因此不采用铝线作为地下的接地线,以免产生折断而无法觉察.当采用人工接地线时应考虑以下几个问题:(1)为了防止机械损坏,以免接地线在安装或运行过程中发生断裂的现象,同时还要考虑到锈蚀的情况,接地线必须要有足够大的尺寸.在正常情况下,接地线的最小尺寸如表1所示.此外,在腐蚀性环境中,还要根据具体情况,在腐蚀性较大的地方,应放大一档尺寸;在腐蚀性特别大的地方,应放大二档尺寸.(2)选用接地线时,还应注意其热稳定性a .对于1000V 以下的接地装置,凡根据接地要求装设的接地线,因已考虑到不致产生过大的电流,因此不必检验其热稳定性.但与设备和接地极连接的钢、铜、铝接地线,在流过单相短路时,由于作用的时间较长,会使接地线温度升高,所以规定接地线敷设在地上部分不超过150 ,敷设在地下的不超过100 ,其校验公式为:I t =I e T t -T o T e -T o(1)式中,T t 为接地线的规定允许温度(150 或100 );T o 为周围介质温度( );T e 为导体的额定温度70 ;I e 为按额定温度70 考虑时,查出的接地线额定电流(A);I t 为温度按150 (或100 )考虑时,第4期王昭斌:接地系统安装设计中应注意的几个问题101该接地线的接地电流允许值(A).需注意的是对于1000V以下中性点不接地系统,其接地干线的截面应与相线载流量相适应,接地干线的允许电流不应小于供电网中容量最大线路的相线允许载流量的1/2;单独用电设备接地线的允许值不应小于供电分支相线允许载流量的1/3,而且在任何情况下,钢质接地线的截面不用大于100mm2,铝质接地线则为35mm2,铜质接地线则为25mm2.b.对于1000V以上的系统,根据其接地线的截面校核其热稳定性.方法为:S jd!I jdCt d(2)式中,S jd为接地线的最小截面(mm2);I jd为流过接地线的单相接地短路电流(A);t d为短路的等效时间(s);C为接地材料的热稳定系数.2.4 爆炸和火灾危险环境的接地措施为了防止爆炸和火灾危险场所发生事故,必须根据不同的环境和条件选取合适的接地制式、同时还要使接地电流的路径不中断,减少接地系统的电阻和均衡建筑物内部的电位,具体做法如下:2.4.1 选取合适的接地制式在爆炸性气体环境1区及爆炸性粉尘环境10区内的所有电气设备以及爆炸性气体环境2区内除照明灯具以外的其他电气设备应采用TN-S接地制式,即使用专用的PE线.爆炸性气体环境中的2区内的照明灯具以及爆炸粉尘环境11区内的所有电气设备可采用TN-C接地制式,即可利用有可靠电气连接的金属管线系统作为PE线,但不得利用输送易燃物质的管道.当采用金属管线系统时,在爆炸气体环境1及2区内; 25mm及以下的钢管,螺纹旋合不少于5扣; 32mm及以上的则不少于6扣;在1区内还应加锁紧螺母;在爆炸性粉尘环境10及11区内,螺纹旋合均不少于5扣.钢管应采用低压流体输送用的镀锌钢管.为了防腐蚀,钢管连接的螺纹部分应涂以铅油或磷化膏.在可能有凝结水凝结的地方,管线上应装设排除冷凝水的密封接头.TT接地制式因为单相接地短路电流小,比较不容易引起爆炸,适于爆炸危险环境使用,但必须采取适当措施,如采用RCD作为保护设备.I T接地制式在第一次接地短路故障时的短路电流比TT接地制式还要小,一般不容易引起爆炸,适于爆炸环境使用.但当第一次单相接地短路后,如再发生异相接地短路,即形成相间短路,其短路电流比TN系统的单相短路还要大,容易引起爆炸.因此,必须在第一次接地短路后立即有音响报警装置,以便及时采取措施,防止发生异相接地短路.2.4.2 确保电流路径不中断为了防止较高的对地电压或产生的火花造成爆炸的危险,必须要保证接地电流不中断,为达此目的,在接地安装设计时,必须将整个电流设备和其他金属设备、金属管道及建筑物的金属结构全部接地,并在管道接头处敷设跨接线,使其成为连续的导体.同时为保证相∀零回路的可靠性,必须装设人工接地线.在0区及10区的所有电气设备,以及1区内除照明灯具以外的其它电气设备应使用专门的接地线.该接地线若与相线敷设在同一保护管内时,应具有与相线相等的绝缘.此时爆炸和火灾危险场所内的金属管道和电缆的金属外皮只能作为辅助接地线,不能作为专门的接地线,仅能作为改善安全条件的措施.2.4.3 保证所有设备的金属部分接地在有爆炸危险性的建筑物内,电压小至6V所产生的微弱火花也可能达到爆炸的危险.因此不论建筑物周围的环境如何,对于一切电气设备的所有金属部分,如电焊机、电器的外壳及照明的金属灯具等,甚至在一般情况下不需接地的部分也要进行接地.只有在电缆金属外壳以及金属外皮两端已接地的电缆的支架可以不接地.同时如电气设备与机床的机座之间能保证有可靠的金属连接,容许将机床直接接地,而机床上的电气设备则不必再进行接地.2.4.4 提高保护装置的可靠性接地线和接零线可以采用裸导线、扁钢和电缆的单独芯线,其截面应根据接地的要求保证有足够的导电率.在1000V以下中性点接地的线路内,为了使保护装置能动作,单相接地短路电流应满足下大连大学学报第27卷102列条件:I d!K I e(3)式中,K为安全动作系数;I e为熔断器的熔体额定电流或自动开关过流脱扣器的整定电流(A).为了使保护装置可靠迅速地动作,就必须提高该式中动作系数K的值,当采用熔断器保护时将K从3增加到4;当采用自动开关保护时K从1 25增加到2.在一般工矿企业里,短路电流的倍数就比较大,在有爆炸危险的车间内,除了采用人工接地线以外还可采用自然接地导体作为接地并联回路,这样接地电阻更小,短路电流的倍数当然就更大.因此在大多数情况下,都能满足上述要求.但当用电设备或熔断器的容量较大不能满足要求时,为了使短路电流达到所要求的倍数,必须采用增加接地线截面或采用并联接地线的方法来降低相∀零回路的电阻,以达到上述要求.2.4.5 防爆设备应安装接地螺丝在有爆炸危险的建筑物内所采用的防爆设备上的接线端钮,应采用防止接触松弛的措施.所有电机及电器的接线盒内,都应采用专门的接地用的螺丝.接地用的导线或电缆芯都应该接在这个螺丝上.如用电设备采用铠装电缆连接时,电缆接线盒的外部还要有一个接地螺丝.接地螺丝的最小规格按规范要求采用.2.4.6 等电位连接等电位联结是指将保护地线与建筑物金属水管、煤气管、通风管、暖气管等金属管道和装置用导线连结的措施,以达到提高地电位和均衡电位来降低接触电压,尤其是对于易燃、易爆场所更有其不可替代的作用.3 结束语接地是一项最古老且应用最广泛的电气安全措施.随着我国经济的发展,国家对人民生命财产和安全越来越重视,强调以人为本,接地与人们的安全是息息相关的,因此必须保证接地系统正常运行,对一些常出现的问题例如接地电弧性短路、接地线与接地体的选择与安装等方面要特别注意,对爆炸危险场所的接地安装更要符合规范要求,以确保其正常运行.希望本文能使大家对接地系统的安装与设计有进一步了解,对于防止接地短路火灾的发生有一点点的帮助,以便让接地系统更好的为人类的安全服务.参考文献:[1]陈家斌.接地技术与接地装置[M].北京:中国电力出版社,2003.[2]陈南.电气防火安全技术[M].呼和浩特:内蒙古人民出版社,1998.[3]杨在塘.电气防火工程[M].北京:中国建筑工业出版社,1997.。

系统接地的型式及安全技术要求

系统接地的型式及安全技术要求

系统接地的型式及安全技术要求系统接地是为了保障电气设备和人身安全,减少雷击和电磁干扰的一种重要措施。

以下是一些常见的系统接地的型式及安全技术要求。

1. 单点接地系统单点接地系统是最简单常见的一种接地型式。

即通过一根导线将电气设备连接到地面,以实现接地保护。

在此系统中,所有设备接地点连接在一起,并与大地形成一个共同的接地点。

安全技术要求:- 接地电阻应符合国家相关标准,一般要求小于4Ω;- 所有电气设备要良好接地,确保接地导线的良好连接;- 接地系统要定期检测,确保接地电阻在合理范围内;- 接地导线应采用优质的铜材质,截面积足够大,防止过载引起的升温现象。

2. 多点接地系统多点接地系统在单点接地系统的基础上增加了额外的接地点。

通过将电气设备连接到不同的接地点,可以提高接地的可靠性和安全性。

安全技术要求:- 接地电阻要符合国家相关标准,一般要求小于4Ω;- 不同接地点间的传输线路应保持一致,阻抗不应过高;- 不同接地点间的导线应使用绝缘良好的材料,防止接地点之间发生短路;- 接地导线应避免与其他设备的线路或金属接触,防止引起电磁干扰。

3. 极化接地系统极化接地系统是为了防止电气设备与地壳之间产生电位差而采取的一种接地型式。

通过向地壳注入经过特殊处理的直流电流,使得地壳的电位与电源的电位保持一致,减少由地壳产生的电位差引起的电气设备损坏。

安全技术要求:- 极化接地系统要与设备的电源保持一致,电流不应过大,避免对设备产生过大的影响;- 极化接地系统应定期检测,确保电流稳定,地壳的电位与电源的电位一致;- 极化接地系统的注入电流应符合国家相关标准,防止对环境造成污染。

总之,系统接地的型式及安全技术要求是为了确保电气设备的安全运行和人身安全。

不同的接地系统有着各自特点,具体选择应根据实际情况进行评估和决策。

在实施和维护过程中,要严格按照国家相关标准要求进行操作,确保接地系统的可靠性和安全性。

系统接地是电气工程中非常重要的一环,它的目标是确保电气设备正常运行,并提供安全保护。

接地装置的敷设质量控制要点

接地装置的敷设质量控制要点

接地装置的敷设质量控制要点
4.1电气装置的接地工程应配合土建施工同时进行,其隐蔽部分应在覆盖前作好中间检查和验收记录并存档。

4.2接地体顶面埋设深度应符合设计规定,无规定时,不宜小于0.6m。

角钢及钢管接地体应垂直配置,除接地体外,接地体引出线的垂直部分和接地装置焊接部位应作防腐处理;作防腐前,表面必须除锈并去掉焊接处的残留焊药。

4.3垂直接地体的间距不宜小于其长度的2倍,水平接地体的间距应符合设计规定。

一般不小于5m。

4.4接地线在穿过墙壁、楼板和地坪处应加装坚固保护套,但保护套不得形成电磁闭合回路。

4.5接地干线应在不同的两点及以上与接地网相连接。

自然接地体应在不同的两点及以上与接地干线或接地网相连接。

4.6每个电气装置的接地应以单独的接地线与地干线连接,不得在一个接地线中串联几个需要接地的电气装置。

4.7明敷接地线的安装应便于检查,支持件间的距离,水平直线部分宜为1.5~3m 转弯部分宜为0.3~0.5m。

接地线沿建筑物墙壁水平敷时,距地面宜250~300mm,接地线与建筑物墙壁间的间隔宜为10~15mm。

4.8明敷接地线的表面应涂以用15~100mm宽度相等的绿色和黄色相间的条纹。

4.9接地装置由多个分接地装置部分组成时,应按设计要求设置便于分开的断接卡;自然接地体与人工接地体连接处应设有便于分开的断卡。

断接卡应有保护措施。

DCS控制系统的接地问题与防护

DCS控制系统的接地问题与防护

DCS控制系统的接地问题与防护文章分析了接地系统接地目的及相关要求,而后以某电热公司发电机组为例,分析了DCS 控制系统干扰信号波动引起多次机组跳闸的成因,阐述了其处理过程及解决效果,并指出了DCS系统施工中需引起注意的几个问题。

标签:DCS控制系统;接地问题;抗干扰针对大型计算机控制系统而言,我们不仅要避免其外部干扰(切断干扰),同时还应清除系统内部各单元互相形成的耦合干扰。

一般而言,抗御干扰最直接和有效的方法是进行计算机系统接地,或是利用屏蔽技术。

本文所列举的案例中,更多的是采用第一种。

1控制系统接地的目的DCS控制系统接地的目的在于安全和抑制干扰,进一步提升系统的整体性能。

(1)安全大体包含两方面内容,即人身安全与系统设备安全。

从电气安全规程来看,电气设备的金属外壳应进行可靠接地,避免事故出现时,金属外壳因处于高电位而损害操作人员的人身安全,或损坏设备器件。

(2)抑制干扰,即逐步增强DCS系统本身抗御干扰的能力,DCS接地系统能够有效降低外来干扰对系统的影响程度,同时也可减轻因自身器件对系统的干扰程度。

例如,静电屏蔽层接地能够减少变化电场带来的干扰,假如电磁屏蔽导体不进行接地,则会增加静电耦合,引起“负静电屏蔽”效应,这不仅会使静电无法发挥其屏蔽作用,同时还将对系统产生另一种干扰;系统中开关动作也会对系统内部产生干扰,我们通过进行合理的接地处理,能够控制和降低这类干扰;此外,通过接地还可有效降低系统中各部分间的电位差,消除因此而带来的干扰。

2 接地连接的要求2.1连接电阻和接地电阻连接电阻,即控制系统的接地端子与总接地板间导体、连接点电阻之间的总和,针对DCS控制系统,它的连接电阻应在1Ω以下。

接地电阻,实际上是接地极对地电阻、接地总干线和它的两端连接点电阻之间的总和,DCS控制系统的接地电阻往往属于工频接地电阻,不高于4Ω。

2.2接地连线的规格接地系统的导线大都是多股绞合铜芯电缆或绝缘导线。

简述低压配电系统接地设计的几个问题

简述低压配电系统接地设计的几个问题

简述低压配电系统接地设计的几个问题低压配电系统的接地设计是非常重要的,它关系到整个系统的安全稳定运行。

在进行低压配电系统接地设计时,需要考虑到一些重要的问题,今天我们就来简要说说低压配电系统接地设计中的一些关键问题。

1. 接地电阻的要求在低压配电系统的接地设计中,接地电阻是一个非常重要的参数。

根据国家标准以及行业规范的要求,低压配电系统的接地电阻必须符合一定的要求,以确保系统的安全性和可靠性。

一般来说,低压配电系统的接地电阻应该控制在一定的范围内,以确保接地系统的正常运行。

2. 接地方式的选择在低压配电系统的接地设计中,接地方式的选择是至关重要的。

根据具体的情况和要求,可以选择不同的接地方式,包括TN系统、TT系统、IT系统等。

不同的接地方式具有不同的特点和适用范围,需要根据实际情况进行选择,以确保系统的安全性和可靠性。

3. 接地电流的处理在低压配电系统的接地设计中,接地电流的处理是一个需要特别注意的问题。

由于接地电流可能会引起接地系统的热危害,因此在设计接地系统时需要考虑如何有效地处理接地电流,以确保系统的安全运行。

通常可以采取接地电流分流的方法,或者采用合适的接地电流处理设备,来降低接地系统的热危害。

4. 接地电极的布设在低压配电系统的接地设计中,接地电极的布设是一个需要认真考虑的问题。

一般来说,接地电极的布设需要符合一定的规范和要求,以确保接地系统的有效性和可靠性。

通常情况下,接地电极需要埋设在地下一定深度,以确保与地下土壤有良好的接触,从而降低接地电阻,并且需要考虑地质条件、土壤湿度、土壤类型等因素。

5. 接地系统的维护在低压配电系统的接地设计中,接地系统的维护是一个至关重要的问题。

一旦接地系统出现问题,可能会对整个系统的安全性和可靠性产生影响,因此需要定期对接地系统进行检查和维护。

通常情况下,可以采用接地电阻测试仪进行接地系统的测试,以确保接地系统的正常运行。

低压配电系统的接地设计是一个复杂的工作,需要考虑多个方面的因素。

火力发电厂DCS系统接地应用及注意问题

火力发电厂DCS系统接地应用及注意问题

火力发电厂DCS系统接地应用及注意问题摘要:近几年,随着我国火力发电厂的不断发展,DCS系统的应用十分广泛。

其中该系统的接地运行是保证DCS系统的安全、可靠运行的关键。

文章就DCS系统接地相关问题进行总结、分析,提出了在接地实际应用中存在问题及处理措施,为DCS系统安全稳定运行提供可靠的保障。

关键词:火力发电厂;DCS系统;接地应用;标准要求;注意问题;检查维护在我国,火力发电厂中的DCS接地一般可分为保护接地和工作接地。

保护接地:为保护设备和人身安全,对可能接触到的电气设备金属部位采取的接地,如机箱接地、电源柜外壳接地、电动机外壳接地等。

DCS系统接地主要有以下几种方式:利用电气接地网作为DCS接地网,即与电气接地网共地;设DCS系统专用独立的接地网;设DCS专用接地网,经接地线再接至电气接地网。

在DCS 接地系统中,机柜和外壳、电源地、屏蔽地和逻辑地应分别接到机柜各地线上,并将其按一定规则连接后用铜芯电缆引至接地网。

1 相关标准和要求1.1 重大事故预防措施(1)DCS的系统接地必须严格遵守厂家技术要求,所有进入DCS系统控制信号的电缆必须采用质量合格的屏蔽电缆,在DCS侧有良好的单端接地。

(2)DCS系统与电气系统共用一个接地网时,控制系统接地线与电气接地网只允许有一个连接点,且接地电阻应<0.5 Ω。

(3)重点处理好两种接地:保护接地和屏蔽接地。

保护接地接至电气专业接地网,接地电阻<2 Ω屏蔽接地接至电气专业接地网,接地电阻≤0.5 Ω不满足要求时,应独立设置接地系统,接地电阻≤2 Ω屏蔽接地的接地网接地点应远离电厂大电流设备10 m以上。

(4)模拟量信号最好采用屏蔽双绞电缆连接且有良好的单端接地。

1.2 火力发电厂分散控制系统验收测试规程(l)分散控制系统的接地应符合制造厂的技术条件和有关标准的规定。

(2)屏蔽电缆的屏蔽层必须单点接地。

(3)分散控制系统采用独立接地网时,若制造厂无特殊要求,则其接地极与电厂电气接地网之间应保持10 m以上的距离,且接地电阻不得超过2 Ω。

中控DCS系统 控制系统接地规程

中控DCS系统 控制系统接地规程

1.目的为保护人身和控制系统的安全以及抑制干扰,特制定本规程。

2.接地分类2.1分类接地按其功能可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地等。

2.2保护接地2.2.1保护接地(也称为安全接地)是为人身安全和电气设备安全而设置的接地。

凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用电设备的金属外壳及控制设备正常不带电的金属部分,由于各种原因(如绝缘破坏等)而有可能带危险电压者,均应作保护接地。

2.2.2低于36V供电的现场仪表,如无特殊要求可不做保护接地,但有可能与高于36V电压设备接触的除外。

2.2.3当安装在金属仪表盘、箱、柜、框架上的按钮、信号灯、继电器等小型低压电器的金属外壳,与已接地的金属仪表盘、箱、柜、框架电气接触良好时,可不做保护接地。

2.3工作接地2.3.1仪表及控制系统工作接地包括:仪表信号回路接地和屏蔽接地。

2.3.2隔离信号可以不接地。

这里的“隔离”是指每一输入信号(或输出信号)的电路与其它输入信号(或输出信号)的电路是绝缘的、对地是绝缘的,其电源是独立的、相互隔离的。

2.3.3非隔离信号通常是以直流电源负极为参考点,并接地。

信号分配均以此为参考点。

2.3.4仪表工作接地的原则为单点接地,信号回路中应避免产生接地回路,如果一条线路上的信号源和接收仪表都不可避免接地,则应采用隔离器将两点接地隔离开。

2.4本安系统接地2.4.1隔离式安全栅不需要专门接地。

2.4.2齐纳式安全栅应设置接地连接系统。

2.4.3齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。

防静电接地2.5.1安装DCS、PLC、SIS等设备的控制室,应考虑防静电接地。

2.5.2已经做了保护接地的仪表和设备,不必再另做防静电接地。

2.6防雷接地2.6.1当仪表及控制系统的信号线路从室外进入室内后,如需要设置防雷接地连接的场合,应实施防雷接地连接。

2.6.2仪表及控制系统防雷接地应与电气专业防雷接地系统共用,但不得与独立避雷装置共用接地装置。

简述低压配电系统接地设计的几个问题

简述低压配电系统接地设计的几个问题

简述低压配电系统接地设计的几个问题
低压配电系统接地设计是电气系统中非常重要的一个环节,它关系到系统的安全可靠
运行。

在进行低压配电系统接地设计时,通常会遇到一些问题需要解决。

下面将就低压配
电系统接地设计中的几个常见问题进行简要的说明。

第一个问题是接地电阻的选择。

在低压配电系统接地设计中,接地电阻的选择直接关
系到系统的接地性能。

一般来说,接地电阻要求是符合国家或地方标准的要求,比如一般
情况下,接地电阻不应大于规定的数值。

在选择接地电阻时,需要考虑接地电阻的材质、
尺寸、敷设方式等因素,以确保接地电阻符合系统的要求。

第三个问题是接地装置的布置方式。

在低压配电系统接地设计中,接地装置的布置方
式是非常重要的一个环节。

合理的接地装置布置可以有效地降低接地电阻,提高接地性能,减少接地故障的发生。

在进行接地装置的布置时,需要考虑系统的结构、布线方式、地形
地势等因素,以确保接地装置的布置符合系统的要求。

第四个问题是接地系统的监测与维护。

低压配电系统接地设计后,需要进行接地系统
的监测与维护工作,以确保接地系统的良好运行。

在进行接地系统的监测与维护时,需要
定期对接地装置进行检查、清理,及时发现接地故障并进行处理,确保系统的安全可靠运行。

低压配电系统接地设计是电气系统中的重要环节,需要注意接地电阻的选择、接地电
流的计算、接地装置的布置方式以及接地系统的监测与维护等问题,在设计与使用过程中,要依据具体情况综合考虑这些因素,确保系统的安全可靠运行。

弱电接地、中控室注意问题

弱电接地、中控室注意问题

弱电系统的接地1、消防控制室的接地为保障人身安全、供电的可靠性,现代智能建筑中越来越多的电子设备都要求必须有一个完整、可靠的接地系统。

因此,在高层建筑电气设计中,接地系统的设计占有十分重要的地位。

火灾自动报警系统及联动控制设备需要设置直流工作接地,按照《火灾自动报警系统设计规范》的要求,可采用专用接地或共用接地装置,一般尽量采用专用接地为好,但因为难以满足间距的要求,建筑物中各种用电设备往往采用的是共用接地。

设计中采用共用接地装置时,应注意接地干线的引入段不能采用扁钢或裸铜排等,以避免接地干线与防雷接地、钢筋混凝土墙等直接接触,影响消防电子设备的接地效果。

2、消防弱电系统应设防雷击电磁脉冲建筑的防雷设计也非常重要。

根据近年来统计资料表明,由雷电造成的信息系统损坏呈上升趋势。

国家标准2000年版《建筑物防雷设计规范》(GB50057-94)在原基础上新增加了“防雷击电磁脉冲”部分,把计算机、通信设备和控制系统定义为信息系统,而火灾自动报警系统和消防通信等均属于这个范畴。

五、智能建筑中使用消防控制室的问题1、火灾监控系统与智能建筑中其它系统的关系2000年,国家发布了推荐性国家标准《智能建筑设计标准》(GB/T50314—2000)。

建筑智能化是在建筑这个平台上,由三大系统组成:建筑设备自动化系统(BAS)、办公自动化系统(OAS)和通信网络系统(CAS)。

而BAS包含了三个子系统:建筑设备监控系统、火灾监控系统和安全防范系统,即通常所说的BA、FA、SA;火灾监控系统在建筑物中可以独立运行,除了完成火灾信息的采集、处理、判断并实施联动控制外,还应该具有与其他系统进行通讯的接口或进行远程信息传输。

火灾监控系统可充分利用智能建筑的智能化硬件和软件资源实现联网通讯,为城市消防调度指挥中心、城市综合管理网络提供并与城市其他管理中心共享消防系统的信息。

2、火灾监控系统与其它系统合用控制室应注意的问题在消防规范中规定消防控制室应单独设置,但目前有一些高层建筑,BA、SA、FA系统合用控制室,主要是为了系统的集成和管理,提高工作效率。

DCS控制系统的接地问题及防护措施

DCS控制系统的接地问题及防护措施

DCS控制系统的接地问题及防护措施DCS控制系统又叫作分布式控制系统,其融合了计算机技术、通信技术、控制技术等,在工业领域有着十分广泛的应用。

DCS控制系统在应用过程中会遇到一些干扰因素,影响其控制的精准度,为了提升DCS控制系统的效果,本文分析了DCS系统接地类型和要求,并针对不良接地的预防提出看法。

标签:DCS接地;不良接地;危害;维护;1.前言随着我国工业经济的飞快发展,DCS(分散控制系统)已广泛地应用在工业生产中。

据多方位了解,很多发企业DCS系统经常会出现“死机”现象,这种“死机”现象多数的原因是因为接地系统不良或存在其他问题所引起的。

为了避免DCS系统出现上述问题,保证DCS系统安全、正常的运行。

本文针对某企业热控DCS系统进行现场调研和分析,总结出一般性的DCS接地预防原则,便于技术人员在以后的实际工作中运用。

2 DCS系统接地问题分析2.1对DCS系统接地分类问题的分析不同的接地装置具有不同的特征功能,从这个角度考虑,DCS系统大致可以被分为以下两种:第一种是保护性接地,第二种是工作性接地。

无论采用哪种方式,其最主要的目的都在于确保设备和相关人员能够在安全的环境中顺利开展工作。

具体来说,保护性接地指的是在电源出现故障损坏的情况下,原本不带有电压的设备外壳出现电压,对操作人员的安全性产生威胁,故而在金属外壳连接接地装置,以及时将危险电压导入地面。

工作性接地则指的是尽可能地避免DCS 信号受到干扰,确保其读取和显示的相关数据信息具备较高的准确性,进而在此基础上采取恰当有效的方案措施予以控制。

通常来说,工作接地包括以下几种类型:其一是机器逻辑地,其二是保护地,其三是屏蔽接地,其四是信号回路接地,除此之外还有一种是本安接地,但是這种接地方式仅在防爆系统和石化系统中可以见到,在其他系统中并不适用。

首先,保护地的功能在于将产生的静电荷全部储存于设备外壳,这样便不会对操作人员产生意料之外的威胁伤害。

接地线使用注意事项范本

接地线使用注意事项范本

接地线使用注意事项范本1. 接地线的选择:在选择接地线时,要注意其材质和规格。

一般来说,优质的接地线应采用铜材质,具有较好的导电性能和耐腐蚀性。

同时,要根据具体的使用环境和电气设备的功率需求选择合适的规格,避免因接地线规格不匹配而导致电流不畅或漏电等问题。

2. 接地线的铺设:接地线应尽量采用单独的线槽或管道进行铺设,并与电源线和信号线保持一定的距离。

这样可以避免接地线与其他线路发生干扰或产生过大的电磁波,保证接地线的独立性和可靠性。

3. 接地线的连接:接地线的接头应采用良好的连接方式,如焊接或螺丝固定等。

接地线的连接要保持紧固,并定期检查,避免因接地线接头松动而引起接地失效或漏电等问题。

4. 接地线的位置:接地线的位置应选择在离电气设备或电源较近的位置,以确保接地线能够有效地将电流导入地下。

同时,接地线的位置要远离易燃易爆物品和水源等,以防发生意外事故。

5. 接地线的布线:接地线应在地下进行布线,不得暴露在室外或易受损的地方。

如果需要在室内布线,应采取措施保护接地线,如使用保护管或线槽等。

布线时要注意避开弯曲或锐角,以避免接地线被损坏或电流流失。

6. 接地线的维护:接地线的维护要定期进行检查和保养。

检查时要注意接地线连接是否松动,接地线表面是否生锈或损坏,如有问题及时修复或更换。

同时,要注意保持接地线的干燥和清洁,避免接地线被积尘或潮湿环境影响导电效果。

7. 接地线的测试:定期进行接地线的测试和检测,以确保其导电性能符合要求。

测试可以采用接地电阻测试仪进行,测出的接地电阻值要符合国家标准规定。

如果测试结果不合格,需要及时采取措施处理,确保接地线的使用安全。

8. 接地线的使用注意事项:在使用接地线时,要注意以下几点:a. 接地线不得过度拉伸或扭曲,以避免损坏或引起电流不畅。

b. 不得在接地线上悬挂重物或堆放物品,以免对接地线造成压力过大,导致弯折或短路。

c. 不得将接地线与其他线路或设备绑扎在一起,以避免互相干扰或产生漏电等问题。

常见仪表控制系统接地分类及设计要求

常见仪表控制系统接地分类及设计要求

常见仪表控制系统接地分类及设计要求仪表控制系统接地是指在电气系统中,通过一定的方法将电气设备和系统的金属壳体与地面相连,以实现电气安全和电磁兼容性。

接地分类以及设计要求是确保仪表控制系统正常运行和保护人身安全的关键。

常见的仪表控制系统接地分类包括电气接地和信号接地。

电气接地主要是指将电气设备的金属壳体与大地连接,以保护人身安全和避免电气设备感受到电磁干扰。

信号接地主要是指在仪表控制系统中对信号线进行接地处理,以减少信号电平的干扰和噪音。

在设计仪表控制系统接地时,需要满足以下几点要求:1.接地电阻要求低。

接地电阻是衡量接地效果的重要指标,通常要求接地电阻小于4欧姆,以确保电气设备的接地效果良好。

2.接地装置要可靠。

接地装置应该经过合理的设计和合适的材料选择,以确保可靠耐用、不易生锈腐蚀和损坏,保证长期稳定地接地效果。

3.接地线路要短小粗大。

接地电源线路和接地导线路应尽量缩短,减少线路长度,减少接地电流的路径,降低电阻。

同时,应选择足够粗大的导线,降低导线电阻,提高接地效果。

4.绝缘良好。

接地系统中的导线路和金属部件在使用过程中可能会受到湿气、腐蚀和辐射等多种因素的影响,因此需要采用合适的绝缘措施,以保证接地系统的可靠性和安全性。

5.接地系统应与建筑物大地相连。

接地系统应与建筑物的总接地系统相连,以确保整个仪表控制系统与大地之间保持良好的连通性和一致性。

6.符合相关标准和规范。

在设计仪表控制系统接地时,应参考相关的国家标准和行业规范,确保接地设计符合要求,满足电气安全和电磁兼容性要求。

总之,仪表控制系统接地的分类和设计要求是确保电气设备正常运行和保护人身安全的关键。

通过合理的接地设计和严格的接地要求,可以有效减少电气设备的故障和干扰,提高仪表控制系统的可靠性和性能,保证生产过程的稳定性和安全性。

控制系统接地说明-单端与双端接地原理

控制系统接地说明-单端与双端接地原理

控制系统接地说明-单端与双端接地请注意:两层屏蔽应是相互绝缘隔离型屏蔽!如没有彼此绝缘仍应视为单层屏蔽!最外层屏蔽两端接地是由于引入的电位差而感应出电流,因此产生降低源磁场强度的磁通,从而基本上抵消掉没有外屏蔽层时所感应的电压;而最内层屏蔽一端接地,由于没有电位差,仅用于一般防静电感应。

下面的规范是最好的佐证!《GB 50217-1994电力工程电缆设计规范》——3.6.8 控制电缆金属屏蔽的接地方式,应符合下列规定:(1)计算机监控系统的模拟信号回路控制电缆屏蔽层,不得构成两点或多点接地,宜用集中式一点接地。

(2)除(1)项等需要一点接地情况外的控制电缆屏蔽层,当电磁感应的干扰较大,宜采用两点接地;静电感应的干扰较大,可用一点接地。

双重屏蔽或复合式总屏蔽,宜对内、外屏蔽分用一点,两点接地。

(3)两点接地的选择,还宜考虑在暂态电流作用下屏蔽层不致被烧熔。

《GB50057-2000建筑物防雷设计规范》——第6.3.1条规定:……当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接,当系统要求只在一端做等电位连接时,应采用两层屏蔽,外层屏蔽按前述要求处理。

其原理是:1.单层屏蔽一端接地,不形成电位差,一般用于防静电感应。

2.双层屏蔽,最外层屏蔽两端接地,内层屏蔽一端等电位接地。

此时,外层屏蔽由于电位差而感应出电流,因此产生降低源磁场强度的磁通,从而基本上抵消掉没有外屏蔽层时所感应的电压。

如果是防止静电干扰,必须单点接地,不论是一层还是二层屏蔽。

因为单点接地的静电放电速度是最快的。

但是,以下两种情况除外:1、外部有强电流干扰,单点接地无法满足静电的最快放电。

如果接地线截面积很大,能够保证静电最快放电的话,同样也要单点接地。

当然了,真是那样,也没有必要选择两层屏蔽。

否则,必须两层屏蔽,外层屏蔽主要是减少干扰强度,不是消除干扰,这时必须多点接地,虽然放不完,但必须尽快减弱,要减弱,多点接地是最佳选择。

比如,企业中的电缆桥架其实就是外屏蔽层,它是必须多点接地的,第一道防线,减小干扰源的强度。

61DCS系统接地的基本要求接地方式分类及注意事项

61DCS系统接地的基本要求接地方式分类及注意事项

DCS系统接地的基本要求、接地方式分类及注意事项一、DCS系统接地的基本要求DCS系统接地是为了保证当进入DCS系统的信号、供电电源或DCS系统设备本身出现问题时,有效的接地系统能承受过载电流并可以迅速将过载电流导入大地。

接地系统能够为DCS提供屏蔽层,消除电子噪声干扰,并为整个控制系统提供公共信号参考点(即参考零电位)。

当接地系统发生问题时(接地电阻过大,多点接地,接地线断线或接地线与高电压、大电流设备相接触等),会造成人员的触电伤害及设备的损坏,据了解,有些DCS系统经常“死机”(或不明原因的“死机”),大多是因为接地系统不良或存在问题所引起的。

因此,完善、可靠、正确的接地,是DCS系统能够安全、可靠和良好运行的关键。

二、DCS接地分类在一般情况下,DCS控制系统需要两种接地:保护地和工作地(逻辑地、屏蔽地等)。

对于装有安全栅防爆措施的系统如化工行业所用的系统,还要求有本安地。

1保护地是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。

DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。

保护地应接至厂区电气专业接地网,接地电阻小于4。

2.逻辑地也叫机器逻辑地、主机电源地,是计算机内部的逻辑电平负端公共地,也是+5V等的电源输出地。

如CPU的正负5伏、正负12伏的负端。

需要接入公共接地极。

3.屏蔽地也叫模拟地,它可以把现场信号传输时所受到的干扰屏蔽掉,以提高信号精度。

DCS 系统中信号电缆的屏蔽层应做屏蔽接地。

线缆屏蔽层必须一端接地,防止形成闭合回路干扰。

铠装电缆的金属铠不应作为屏蔽保护接地,必须是铜丝网或镀铝屏蔽层接地。

接入公共接地极。

4.本安地应独立设置接地系统,接地电阻W4Ω。

本安地的接地系统应保持独立,与厂区电气地网或其它仪表系统接地网的距离应在5m以上。

三、DCS系统接地方式1.利用电气接地网作为DCS接地网,即与电气接地网共地;2.设DCS系统专用独立的接地网;3.设DCS专用接地网,经接地线、再接至电气接地网。

plc系统接地的基本原则

plc系统接地的基本原则

PLC系统接地的基本原则一、引言P L C(可编程逻辑控制器)系统是现代工业自动化控制中常用的设备,其稳定的工作状态与接地有着密切的关系。

良好的接地可以保证P LC系统的可靠性和安全性,本文将重点介绍PL C系统接地的基本原则。

二、为什么需要接地?接地是指将电气设备的金属外壳、导线等与大地或接地网连接的一种方法。

P LC系统作为电气设备之一,接地的目的在于:1.确保人身安全:接地可以将电气设备的金属外壳与大地连接,避免触电的危险,保护操作人员的安全;2.提供信号参考:接地可以确保设备之间的信号传输参考电位的一致性,从而避免信号干扰和误判;3.确保系统稳定:接地可以有效地抑制电磁干扰,提高P LC系统的稳定性和可靠性。

三、P L C系统接地的基本原则在进行P LC系统的接地设计时,需要遵循以下基本原则:1.单一接地原则P L C系统应采用单一接地原则,即将整个系统的金属外壳、导线等连接至同一个接地网。

这样可以确保系统内各个设备、模块之间的电位一致性,避免信号干扰和误判。

2.低阻抗接地原则接地系统的阻抗应尽量地低,以减小接地电阻对P LC系统的干扰。

为了达到低阻抗的要求,可以选择良好的接地点,使用合适的导体材料,并加强接地网的维护保养。

3.合理布置接地线路P L C系统的接地线路应合理布置,避免与电源线、信号线等线路交叉或并行走向,以减少相互干扰。

此外,接地线路应保持短而直的路径,避免过长的导线带来的额外电阻。

4.良好的接地绝缘接地系统应与其他设备之间保持良好的绝缘,以防止绝缘故障导致的电气事故。

绝缘可以采用绝缘连接器或绝缘材料进行隔离。

5.定期检测维护P L C系统的接地状态应定期进行检测和维护,以确保接地系统的完好性。

检测内容包括接地电阻、接地线路的连接状态等,维护工作包括清洁接地点、紧固接地线路等。

四、结论P L C系统接地的基本原则包括单一接地原则、低阻抗接地原则、合理布置接地线路、良好的接地绝缘以及定期检测维护。

系统接地设计6要素

系统接地设计6要素

系统接地设计6要素系统接地设计是为了保障系统的安全稳定运行而进行的一项重要任务。

一个合理的系统接地设计不仅可以防止电气设备受到雷击等潜在危险影响,还可以有效地减少电流的漂移,保证电能质量和电气设备的寿命。

为了实现一个完善的系统接地设计,需要考虑以下六个要素:设备接地、建筑接地、环境接地、防雷接地、电源接地和人体安全接地。

设备接地是系统接地设计的首要要素之一、设备接地是将电气设备的所有金属部件与地面直接接触,以达到较低的接地电阻和较好的接地效果。

合理的设备接地可以有效地消除由于设备内部发生故障或者外部绝缘击穿等原因产生的漏电流,保护人身安全和设备正常运行。

建筑接地是指通过合理的建筑物接地设计将建筑物的金属部件与地面保持良好的接触,以达到良好的电气接地效果。

建筑接地需要考虑建筑物是否有金属框架、设备房的位置、建筑结构的特点等因素,合理设计建筑接地可以有效地减少电能峰值,维护电气设备正常运行。

环境接地是指连接周围的自然接地和系统接地,通过合理的环境接地设计,可以减少外部电磁干扰和静电积聚,提高电能质量和电气设备的寿命。

环境接地需要考虑周围环境的腐蚀性、湿度、温度等因素,选择合适的接地方法和材料,提高系统的抗干扰能力。

防雷接地是指为了保护设备免受雷电侵害而进行的系统接地设计。

合理的防雷接地可以有效地将雷电引导到地面,保护设备免受雷击损害。

防雷接地需要考虑建筑物的高度、建筑结构、接地电阻等因素,选择合适的接地材料和接地方法,保障系统的雷电防护能力。

电源接地是指将系统电源与地面连接的系统接地设计。

电源接地需要考虑电源类型、使用环境、电源线路等因素,合理设计电源接地可以保证电源的可靠供电,提高设备的工作效率和稳定性。

人体安全接地是指通过合理的接地设计保护人体免受电击的伤害。

人体安全接地需要考虑地面情况、人员活动范围等因素,选择适当的接地方法和接地材料,确保人员的生命安全。

综上所述,一个完善的系统接地设计需要考虑设备接地、建筑接地、环境接地、防雷接地、电源接地和人体安全接地六个要素。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

大神告诉你:控制系统接地设置中应该注意的问题
为保证控制系统的现场接地实施水平,保证控制系统在现场的安全可靠使用,特制定本规程,对接地的种类,接地的形式和方法做出了规范。

一、接地分类接地主要可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地。

1、保护接地
1)保护接地(也称为安全接地)是为人身安全和电气设备安全而设置的接地。

凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用电设备的金属外壳及控制设备正常不带电的金属部分,由于各种原因(如绝缘破坏等)而有可能带危险电压者,均应作保护接地。

2)低于36V供电的现场仪表,可不做保护接地,但有可能与高于36V电压设备接触的除外。

3)当安装在金属仪表盘、箱、柜、框架上的仪表,与已接地的金属仪表盘、箱、柜、框架电气接触良好时,可不做保护接地。

2、工作接地
1)仪表及控制系统工作接地包括:仪表信号回路接地和屏蔽接地。

2)隔离信号可以不接地。

这里的隔离是指每一输入信号(或输出信号)的电路与其它输入信号(或输出信号)的电路是绝缘的、对地是绝缘的,其电源相互隔离的。

3)非隔离信号通常是以直流电源负极为参考点,并接地。

信号分配均以此为参考点。

4)仪表工作接地的原则为单点接地,信号回路中应避免产生接地回路,如果一条线路上的信号源和接收仪表都不可避免接地,则应采用隔离器将两点接地隔离开。

3、本安系统接地
1)采用隔离式安全栅的本质安全系统,不需要专门接地。

2)采用齐纳式安全栅的本质安全系统则应设置接地连接系统。
