铁路供电涉及知识点总结一、电力系统基础知识1. 电气功率和电能电气功率是指单位时间内电路中的功率消耗,通常用单位瓦特(W)来表示。

而电能是指电路中的总能量消耗,通常以单位千瓦时(kWh)来表示。

2. 电气负载和电路电气负载是指连接在电路上的各种电气设备,如电灯、电动机等。

而电路则是指由电源、导线和负载组成的电气连接路线。

3. 电压、电流和阻抗电压是指电路中的电势差,通常用单位伏特(V)来表示。

电流是指电路中的电子流动,通常用单位安培(A)来表示。

而阻抗则是指电路对电流的阻碍能力,通常用单位欧姆(Ω)来表示。

4. 直流电和交流电直流电是指电压和电流方向均为恒定的电流,通常用于铁路电力系统中。

而交流电是指电压和电流方向不断变化的电流,通常用于城市电网中。

5. 发电和变压器原理发电是指将机械能转化为电能的过程,通常通过发电机实现。

而变压器是一种用于改变交流电压的设备,通常用于电力传输和配电系统中。

二、铁路供电系统结构1. 电网结构和接触网铁路供电系统主要由电网和接触网两部分组成。

电网是指为铁路线路提供电力的配电系统,而接触网则是指铁路线路上的架空电线设备。

2. 变电站和分段供电变电站是指用于接收、变换和分配电能的设备,通常设置在铁路线路沿线。

分段供电则是指根据铁路线路的长度和负载需求,对供电系统进行分段供电。

3. 线路电气化和牵引变电所线路电气化是指将铁路线路上的传统蒸汽机车改造为电力牵引车辆的过程,通常需要建设牵引变电所以提供稳定的高压直流电力。

4. 接触网构造和供电方式接触网通常由架空电线、集电器和支持设备组成,通过架空电线向牵引车辆提供电力。

供电方式主要包括集中供电和分散供电两种方式。

5. 供电系统调度和安全保护供电系统调度是指根据线路负载和运行需求合理安排供电计划,以确保供电系统的正常运行。

安全保护则是指供电系统的各种安全设备和保护措施,以确保供电系统的安全可靠。

三、铁路供电系统设备1. 牵引变流器和牵引变压器牵引变流器是一种用于将交流电转换为直流电的设备,通常用于铁路电力牵引系统中。

铁路供电系统介绍

铁路供电系统介绍

一次设备介绍
牵引变压器
牵引变压器是将三相电力系统的电能传输给二个各自带负载的单相牵引线 路。二个单相牵引线路分别给上下行机车供电。在理想的情况下,二个单相 负载相同。所以,牵引变压器就是用作三相变二相的变压器。 根据变压器绕组数量及接线方式,主要有: (1)单相变压器 (2)平衡变压器 (3)YN,d11变压器 (4)V/V变压器 (5) V/X变压器 (6)SCOTT变压器
不同运行状态下具有明显差异的电气量有:流过电力元件的相电流、序 电流、功率及其方向;元件的运行相电压幅值、序电压幅值;元件的电压与 电流的比值即“测量阻抗”等。 第二步: 通过比较,保护装置按一定的逻辑关系判定故障的类型和范围,最 后确定是否应该使断路器跳闸、发出信号或不动作,并将对应的指令传给执 行输出部分。 第三步:执行输出元件根据逻辑判断部分传来的指令,发出跳开断路器的跳 闸脉冲及相应的动作信息、发出警报或不动作。
(二)牵引供电系统简介
1 2
3
4 5
7
9
6
2 8
G1 2
3 10
牵引供电系统示意图
1—区域变电所或发电厂;2—高压输电线;3—牵引变电所; 4—馈电线;5—接触网;6—钢轨;7—回流线; 8—分区所;9—电力机车;10—开闭所
(二)牵引供电系统简介
牵引所亭分类 (1)牵引变电所 (2)分区所 (3)开闭所 (4)AT所
进线1
进线2
1QF
2QF
7QF
3QF
4QF
5QF
6QF
8QF
(4)AT所
采用AT供电方式时,在沿线间隔10km左右设置一个自耦变压器站(AT所)
1AT
2AT
接JD
接JD

高速铁路牵引变电所-电力系统的一般概念

高速铁路牵引变电所-电力系统的一般概念
高速铁路牵引变电所
电力系统的一般概念
概述
电能是将代社会最重要、也是最方便的能源。电能具有许多优 点,可以十分经济又方便地进行输送和分配;电能可以很方便地 与其他形式的能量互相转换;电能在使用中易于被操作和控制, 使得其自动化生产、输送和在各个领域中的普及应用易于得到实 现。
电力系统的组成
电力生产过程
-
35
高压配电网(kV)
65 110
220
330
输电网(kV)
500
750
发电机额定电压
230 400 3.15 6.3 10.5 13.8 15.75 18 20
-
-
电力变压器额定电压
一次绕组
二次绕组
220/127 380/220
230/133 400/230
3及3.15 6及6.3 10及10.5 13.8
电力系统运行特点和要求
电力系统运行特点
1、电能不能大量储存。 2、电力系统暂态过程非常短暂。 3、与国民经济各部门及人民日常生活有极为密切的关系。
电力系统运行特点和要求
对电力系统的基本要求
1、安全可靠 备用容量,提高整体可靠性,加强监控。 2、保证电能质量 电压:偏差<5%,三相平衡度<2%。 频率: (50±0.2)Hz 波形:正弦波。 3、波形
4、灵活性
电力系统运行特点和要求
对电力系统的基本要求
5、经济性 6、发展性 7、尽可能减少对生态环境的有害影响
电力系统的额定电压和额定频率
额定电压
额定电压,通常指电器设备铭牌上标出的线电压。
类别 低压配电网(V)
电力网和用电设备额 定电压
220/127 380/220

高速铁路电力系统基本知识

高速铁路电力系统基本知识

低压电力系统接地型式采用TN-S或TN-C-S系统。全线设有
综合接地系统,沿线所需接地的建(构)筑、电气设施均纳 入该系统,但距线路较远的建(构)筑、电气设施采取隔离 措施后可独立设置接地装置。
19
TT系统:电源侧配电变压器中性点直接接地,负荷侧设备不带电的金属外壳直 接与大地连接,但与电源侧配电变压器中性点没有直接电气连接。 TN系统:TN-S、TN-C、TN-C-S系统指:电源侧配电变压器中性点直接接地 ,负荷侧设备不带电的金属外壳与变压器中性点有直接电气连接。这三类系 统中区别是:TN-S零线和保护零线(地线)是分开的。TN-C零线和保护零 线是共用的。TN-C-S零线和保护零线部分共用,部分分开。 IT系统是三相三线式接地系统,该系统变压器中性点不接地或经阻抗接地,无 中性线N,只有线电压(380V),无相电压(220V),保护接地线PE各自 独立接地。该系统的优点是当一相接地时,不会使外壳带有较大的故障电流 ,系统可以照常运行。缺点是不能配出中性线N。因此它是不适用于拥有大 量单相设备的智能化大楼的。 备注:在同一供电系统中采用了保护接地,就不能同时采用保护接零,即同一 电网中只能采用同一种接地系统。
及高压柜(设备)均归变配电专业;接线桩向馈出电缆侧(含电缆头、接 线桩紧固螺栓、高压电缆及附件)归电力专业。 压柜(设备)均归变配电专业;接线桩向进线电缆侧(含电缆头、接线桩 紧固螺栓、高压电缆及附件)归电力专业。
(2)配电所进线设备以进线高压电缆引入接线桩为分界点,接线桩及高
(3)配电所内其它设备归变配电专业。
3
系统构成结构图
10 kV地方电源
综合贯通
10 kV地方电源
综合贯通
10 kV地方电源
变 配 电 所

铁路供电系统的主要特点

铁路供电系统的主要特点

铁路供电系统的主要特点

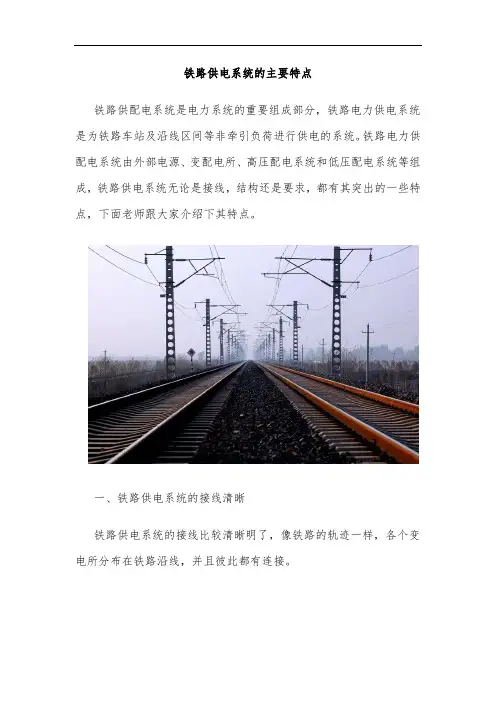

铁路供配电系统是电力系统的重要组成部分,铁路电力供电系统是为铁路车站及沿线区间等非牵引负荷进行供电的系统。

铁路电力供配电系统由外部电源、变配电所、高压配电系统和低压配电系统等组成,铁路供电系统无论是接线,结构还是要求,都有其突出的一些特点,下面老师跟大家介绍下其特点。

一、铁路供电系统的接线清晰
铁路供电系统的接线比较清晰明了,像铁路的轨迹一样,各个变电所分布在铁路沿线,并且彼此都有连接。

常用的连接线有两种:一种是贯通形式的线型;另一种是自闭形式的线型,在铁路实际的运行中,主要的线路使两种一起工作,而在支线上,可能只是某一种。

供电线路使各变电所相连接也互相提供备用,以便保障铁路各项设备的运转正常,总体来说,铁路供电系统的接线显得一目了然。

二、铁路供电系统的结构简单
铁路供电系统的结构比较简单,这与相关电压的要求有关,铁路电力面对的是直接用户,也是最终的服务对象,铁路供电系统大多数的变电所还有配电所都是比较低的参数,少部分是其他的数值,选择这种电压来供电是由于铁路的负荷还有电源的一些输出情况。

单一的模式,简单的结构,也使得自动化技术比较便于进行。

三、铁路供电系统的要求严格
铁路供电系统的要求也是严格的,比很多部门的供电系统要求还要高。

铁路供电系统在负荷的一些参考有严格的规定,如果超出了数值的规定,将会导致各个设备的运转不良,进而影响整个铁路的工作,所以一定要根据相关的标准来决定技术的选用。

以上就是跟大家分享的关于铁路供电系统的主要特点的相关内容,希望通过以上内容,能让大家对铁路供电系统的主要特点有更进一步地认识和了解。
