液压千斤顶的组成
液压千斤顶的工作原理
液压千斤顶的工作原理
液压千斤顶是一种常见的起重设备，广泛应用于工业和农业领域中，能够实现快速、精确的起重操作。
它采用液压力作为动力来驱动起重活动。
液压千斤顶结构简单，维修保养方便，使用寿命长，可以实现在较低液压下实现高抗拉力性能，是目前常见的起重工具。
它的工作原理是利用液压系统中液压油的压力来驱动液压活塞移动，从而完成千斤顶升降运动。
液压千斤顶的工作系统由液压泵、马达、液压缸、液压活塞组成，还有其他的一些控制部件和主要元件。
千斤顶的基本原理是，液压系统中的液压油被液压泵压入液压缸内，液压油作用于液压活塞，使其向上移动，进而把千斤顶上的负载物托起来，并把液压油排入池内。
这样就完成了千斤顶的升降运动。
而当把液压油引入池内时，液压活塞就会向下移动，使千斤顶上的负载物落下来。
液压千斤顶具有众多优点，它可以实现高速精确的升降、抬运动作，并具有重量轻、体积小、维护简单、操作简单等特点，并且液压千斤顶的作业率可以达到90%以上，可以大大提高起重工具的使用效率。
此外，由于液压千斤顶采用液压技术，还有可以调节力量大小的优点，因此起重活动时安全可靠。
在液压千斤顶工作时，需要定期检查液压油的品质和浓度，保证其良好的工作状态。
液压千斤顶还要定期检查其起重绳，液压缸内部密封件和液压活塞，确保其安全可靠性。
综上所述，液压千斤顶可以实现快速精确的起重操作，并具有调
节力量大小、体积小、维护保养方便、使用寿命长等优点，且安全可靠，大大提高了起重设备的使用效率和成本效益，是目前比较常见的起重工具。
液压千斤顶的原理与应用
液压千斤顶的原理与应用1. 液压千斤顶的原理液压千斤顶是一种使用液压原理进行工作的千斤顶，主要由液压油缸、活塞、油泵、工作台和控制阀等部分组成。
液压千斤顶的原理是利用液体在封闭容器中传递压力的性质，通过液压油缸和活塞的工作来实现千斤顶的升降。
当液压油缸接入液压系统时，油泵会提供一定压力的液压油进入液压油缸，通过控制阀来控制液体的流动，从而控制液压千斤顶的运动。
液压千斤顶的工作过程如下： 1. 液体从油泵进入液压油缸。
2. 液体压力使活塞上升，驱动工作台或其他装置升起。
3. 当液压油缸需要下降时，通过控制阀控制液体流回油箱，从而减小液压油缸的压力，使活塞下降。
2. 液压千斤顶的应用液压千斤顶具有承载能力大、高度可调、升降平稳等特点，广泛应用于各个行业和领域。
2.1 汽车维修在汽车维修领域，液压千斤顶被广泛应用于车辆的举升和支撑。
通过调整液压千斤顶的高度，可以方便地进行车轮更换、底盘检修等工作。
2.2 建筑工程在建筑工程中，液压千斤顶可用于支撑大型建筑物的施工。
它能够提供稳定的支撑力，保证建筑物的平衡和安全。
2.3 工业制造在工业制造领域，液压千斤顶被广泛应用于起重、压缩、挤压和成型等工艺中。
它能够提供较大的压力和力量，满足各种工艺的需求。
2.4 航空航天在航空航天领域，液压千斤顶被用于航空器的组装和维修。
它能够提供稳定的支撑和调整航空器的位置，保证航空器的组装质量和安全。
3. 液压千斤顶的优势液压千斤顶相比于其他千斤顶具有以下优势：•承载能力大：液压千斤顶可以承受较大的载荷，适用于各种重型设备和机械的举升和支撑。
•高度可调：液压千斤顶的高度可以进行调整，适用于不同高度的工作需求。
•升降平稳：液压千斤顶的工作过程稳定、平滑，能够提供安全可靠的升降操作。
•操作简便：液压千斤顶的操作相对简单，通过控制阀可以方便地控制升降和固定。
4. 使用液压千斤顶时需要注意的安全事项使用液压千斤顶时需要注意以下安全事项：1.确保千斤顶底座稳固，放置在坚硬平坦的地面上。
液压千斤顶使用说明书
液压千斤顶使用说明书1. 引言液压千斤顶是一种使用液压原理来提升重物的工具。
本使用说明书旨在向用户提供正确、安全地操作液压千斤顶的指导，以确保工作的顺利进行。
2. 产品概述液压千斤顶由顶板、活塞、油缸、密封件、泵体和操作手柄等部件组成。
它的工作原理是利用液体在活塞上形成压力，从而提供足够的力量来抵抗重物的重力。
3. 操作前的准备3.1 确保工作地点平稳坚固，以防工具滑动或倾覆。
3.2 仔细检查液压千斤顶的所有部件，确保其完好无损。
3.3 根据千斤顶的额定载荷和高度要求，选择合适的型号和规格。
3.4 准备好所需的液压油，并确保其质量符合标准。
4. 操作步骤4.1 将液压千斤顶放置在合适位置，保证其顶板与要抬升的物体底部接触牢固。
4.2 打开液压千斤顶的泵体，并将油缸移动到顶端，使活塞完全抬升。
4.3 将操作手柄插入泵体的连接口，并轻轻旋转手柄，使其与连接口锁定。
4.4 以适当的力量连续旋转手柄，使液压千斤顶开始提升重物。
4.5 当达到所需高度后，停止旋转手柄，并将手柄从连接口取出。
5. 注意事项5.1 使用液压千斤顶时，严禁站在负重物体下方或在顶板上进行操作。
5.2 在提升过程中，应保持清醒，任何毒酒或药物都不得使用。
5.3 不得在超过液压千斤顶额定载荷的情况下使用，以免造成设备损坏或人员伤亡。
5.4 液压千斤顶在停止使用后应妥善保管，存放在干燥和防尘的地方。
5.5 定期检查液压千斤顶的密封件、泵体和操作手柄等部件，确保其正常运作。
6. 故障排除故障: 泵体不灵活，无法提升重物。
解决方案:检查并清理泵体的连接口，确认连接牢固。
故障: 提升过程中液体回流速度过慢。
解决方案:检查液压千斤顶的密封件，如损坏应及时更换。
7. 结语使用液压千斤顶需要谨慎和准确的操作，只有正确掌握使用方法，才能保证工作的安全和高效。
本使用说明书提供了必要的指导和注意事项，希望能对用户有所帮助。
如有任何问题或疑问，请随时与我们联系。

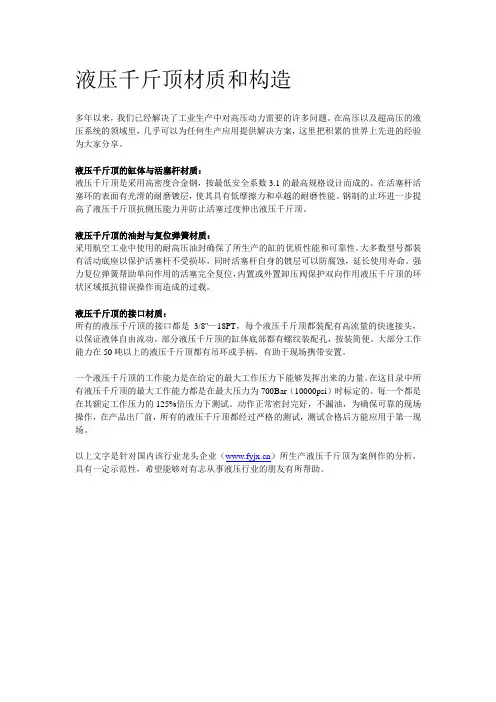

液压千斤顶材质和构造
液压千斤顶材质和构造多年以来，我们已经解决了工业生产中对高压动力需要的许多问题。
在高压以及超高压的液压系统的领域里，几乎可以为任何生产应用提供解决方案，这里把积累的世界上先进的经验为大家分享。
液压千斤顶的缸体与活塞杆材质：液压千斤顶是采用高密度合金钢，按最低安全系数3.1的最高规格设计而成的。
在活塞杆活塞环的表面有光滑的耐磨镀层，使其具有低摩擦力和卓越的耐磨性能。
钢制的止环进一步提高了液压千斤顶抗侧压能力并防止活塞过度伸出液压千斤顶。
液压千斤顶的油封与复位弹簧材质：采用航空工业中使用的耐高压油封确保了所生产的缸的优质性能和可靠性。
大多数型号都装有活动底座以保护活塞杆不受损坏，同时活塞杆自身的镀层可以防腐蚀，延长使用寿命。
强力复位弹簧帮助单向作用的活塞完全复位，内置或外置卸压阀保护双向作用液压千斤顶的环状区域抵抗错误操作而造成的过载。
液压千斤顶的接口材质：所有的液压千斤顶的接口都是3/8''—18PT，每个液压千斤顶都装配有高流量的快速接头，以保证液体自由流动。
部分液压千斤顶的缸体底部都有螺纹装配孔，按装简便。
大部分工作能力在50吨以上的液压千斤顶都有吊环或手柄，有助于现场携带安置。
一个液压千斤顶的工作能力是在给定的最大工作压力下能够发挥出来的力量。
在这目录中所有液压千斤顶的最大工作能力都是在最大压力为700Bar（10000psi）时标定的。
每一个都是在其额定工作压力的125%倍压力下测试。
动作正常密封完好，不漏油，为确保可靠的现场操作，在产品出厂前，所有的液压千斤顶都经过严格的测试，测试合格后方能应用于第一现场。
以上文字是针对国内该行业龙头企业（）所生产液压千斤顶为案例作的分析，具有一定示范性，希望能够对有志从事液压行业的朋友有所帮助。
液压千斤顶的拆装及维护
上一页
返回
1. 3使用方法及注意事项
• 拆装液压千斤顶时应注意如下事项： • （１）拆卸液压千斤顶之前，应使液压回路卸压。否则，当把与液压
千斤顶相连接的油管接头拧松时，回路中的高压油就会迅速喷出。液 压回路卸压时应先拧松溢流阀等处的手轮或调压螺钉，使压力油卸荷 ，然后切断动力源，使液压装置停止运转。 • （２）拆卸时应防止损伤活塞杆顶端的螺纹、油口螺纹和活塞杆表面 、缸套内壁等。为了防止活塞杆等细长件弯曲或变形，放置时应用垫 木支承均衡。 • （３）拆卸时要按顺序进行。由于各种液压千斤顶的结构和大小不尽 相同，其拆卸顺序也稍有不同。一般应放掉液压千斤顶两腔的油液， 然后拆卸缸盖，最后拆卸活塞与活塞杆。
上一页
返回
1.2拆装步骤
• 拆装步骤如下： • （１）应先拧松溢流阀等泄压，使液压回路卸压，即压力接近于零。 • （２）使液压千斤顶停止运转，停在一个好拆卸的位置。 • （３）放掉液压千斤顶的两腔油液，拆开缸盖。 • （４）灌点煤油，放置一段时间，轻轻敲打缸盖，振松螺纹，就可将
其拆下。 • （５）先清理缸筒中的污物，不能先强行将活塞从缸体中打出，以免
下一页 返回
1.1 工作原理
• 这样一来，手上的力通过扳手到小活塞上增大了十多倍（暂按１５倍 计），小活塞到大活塞的力又增大十多倍（暂按１５倍计），到大活 塞（顶车时伸出的活动部分）时就变为１５×１５＝２２５倍的力量 了，假若手上有２０ｋｇ的力量，则可以产生２０×２２５＝４５０ ０ｋｇ（４.５ｔ）的力量，其工作过程就是如此。当用完后，平时 关闭的阀门被手动打开，其就靠重物的重量将油挤回油箱。
下一页 返回
表1-1液压千斤顶的常见故障及维护方法
液压千斤顶工作原理
液压千斤顶工作原理
液压千斤顶是一种利用液体压力实现力的放大的装置，其工作原理如下：
1. 液压千斤顶由一个活塞和一个液压油缸组成，液压油缸内装有一定量的液体（通常是油），并连接一个液压泵。
2. 当液压泵开始工作时，通过压力传递装置（通常是液压管道），液压泵将液体推送到液压油缸内。
3. 液体的进入使得液压油缸内部的压力增加，这将导致活塞受到一个力的作用，从而开始移动。
这个力的大小取决于液体的压力和活塞的面积。
4. 当活塞开始移动时，液体将在活塞的另一边或者是液压千斤顶的工作端产生一个相等的反向压力。
这将使得液体返回液压油缸，并返回至液压泵。
5. 由于活塞的运动是受到相等的力的作用，因此液压千斤顶可以通过增加压力来获得更大的力输出，而无需增加自身的尺寸。
总结起来，液压千斤顶的工作原理是利用液体的压力传递来实现力的放大和传递。
它适用于需要提供大量力输出的工作场合，如汽车维修、机械加工等。
液压千斤顶的拆装及维护
上一页
返回
1. 3使用方法及注意事项
• 拆装液压千斤顶时应注意如下事项： • （１）拆卸液压千斤顶之前，应使液压回路卸压。否则，当把与液压
千斤顶相连接的油管接头拧松时，回路中的高压油就会迅速喷出。液 压回路卸压时应先拧松溢流阀等处的手轮或调压螺钉，使压力油卸荷 ，然后切断动力源，使液压装置停止运转。 • （２）拆卸时应防止损伤活塞杆顶端的螺纹、油口螺纹和活塞杆表面 、缸套内壁等。为了防止活塞杆等细长件弯曲或变形，放置时应用垫 木支承均衡。 • （３）拆卸时要按顺序进行。由于各种液压千斤顶的结构和大小不尽 相同，其拆卸顺序也稍有不同。一般应放掉液压千斤顶两腔的油液， 然后拆卸缸盖，最后拆卸活塞与活塞杆。
象。 • （１１）将液压千斤顶向主机上安装时，进出油口接头之间必须加上
密封圈并紧固好，以防漏油。 • （１２）按要求装配好后，应在低压情况下进行几次往复运动，以排
除缸内气体。 • 液压千斤顶的常见故障及维护方法见表１－１。
上一页
返回
图1-2液压千斤顶的工作原理
返回
表1-1液压千斤顶的常见故障及维护方法
• ③ 密封装置如与滑动表面配合，装配时应涂以适量的液压油。 • ④ 拆卸后的Ｏ形密封圈和防尘圈应全部换新。
上一页 下一页 返回
1. 3使用方法及注意事项
• (8)将螺纹连接件拧紧时应使用专用扳手，扭力矩应符合标准要求。 • （９）活塞与活塞杆装配后，须设法测量其同轴度和在全长上的直线
度是否超差。 • （１０）装配完毕后活塞组件移动时应无阻滞感和阻力大小不匀等现
项目1 液压千斤顶的拆装及维护
• 1.1工作原理 • 1.2拆装步骤 • 1. 3使用方法及注意事项
液压千斤顶参数
液压千斤顶参数
液压千斤顶的主要参数有：缸径、杆径、行程、供液压力、流量、推力、拉力、运动速度，前三个是其结构参数，出厂制造时就已确定，属于固定值，后面的参数与其工况有关，即供液压力、流量决定了推力、拉力、运动速度，压力、流量不同相应的推力、拉力、运动速度不同，当然液压系统的压力是有额定值的，不能无限高。
它们之间的关系由两个简单而重要的公式决定。
1、推力、拉力计算公式：F=PS，F:推力、拉力，单位N（牛）、kN（千牛），P:供液压力，单位Pa（帕）、MPa（兆帕），S:缸体、杆体截面积，单位s2(平方米)。
这个公式实际上是从另一个公式演变而来的：P=F/S，这个就是压强的定义公式，在知道外加压力F和受力面积S的情况下，可以求出压强P，这个公式具有普遍性，比如我们为什么脚踩泥土容易下陷，而在泥土上面铺上一块木板，再踩上去就不会下陷，这就是压强不同的缘故。
如果是液压系统，则P在各处是一样的，也即F1/S1=F2/S2，这就是大名鼎鼎的帕斯卡定律，这是液压系统工作的重要理论基础。
需要指出的是上面的量单位的对应关系，F、P、S对应N（牛）、Pa （帕）、s2(平方米)，计算时一定要注意。
2、杆体、缸体运动速度v=Q/S，V单位，m/s，Q：流量m3/s，S:杆体、缸体截面积m2（平方米）；
注意：杆体、缸体是不同的，缸体指液压缸的外壳，杆体液压缸以内的部分，二者的运动是相对的，可以是杆体静止，缸体运动，也可以
是缸体静止，杆体运动，根据不同的需要，选择不同的方式。
通过该公式，我们可以知道，在流量一样的条件下，截面积增大，运动速度降低，反之加快。
我们在设计时可以选择改变流量或截面积来改变运动速度，达到我们的使用目的。
煤矿液压支架千斤顶整套密封
煤矿液压支架千斤顶整套密封液压支架千斤顶整套密封用于密封千斤顶内乳化液，使千斤顶正常工作。
千斤顶整套密封是一种整体密封千斤顶，由缸体、活塞杆、导向套组件和活塞组件组成。
千斤顶整套密封的主要技术参数：千斤顶整套密封是一种整体密封千斤顶，由缸体、活塞杆、导向套组件和活塞组件组成，缸体由缸底和缸筒组成，导向套组件由导向套、防尘件、两个导向件、密封件Ⅰ和密封件Ⅱ组成，防尘件位于导向套的前端位置，两个导向件分别位于导向套的中间和后端位置，密封件Ⅰ位于防尘件和位于导向套中间位置的导向件之间的位置，密封件Ⅱ位于两导向件之间的位置，防尘件、两个导向件、密封件Ⅰ和密封件Ⅱ均整体浇注在导向套上；活塞组件由活塞、两个活塞密封件和两个活塞导向件组成，两个活塞密封件分别位于活塞的前端及后端位置，两个活塞导向件位于两活塞密封件之间的位置，两个活塞密封件和两个活塞导向件均整体安装在活塞上千斤顶整套密封的用途及功能：液压系统及其系统密封装置防止工作介质泄漏外界灰尘异物侵入密封作用元件密封外漏造成工作介质浪费污染机器环境引起机械操作失灵设备人身事故引起液压系统容积效率急剧下降达不到需要工作压力不能进行工作。
千斤顶整套密封的常见规格型号序号图号产品名称规格型号单位1 千斤顶整套密封63/45 套2 千斤顶整套密封80/45 套3 千斤顶整套密封80/60 套4 千斤顶整套密封100/60 套5 千斤顶整套密封110/85 套6 千斤顶整套密封125/90 套7 千斤顶整套密封125/105 套8 千斤顶整套密封140/130 套9 千斤顶整套密封165/100 套10 千斤顶整套密封170/150 套11 千斤顶整套密封180/170 套12 千斤顶整套密封200/190 套13 千斤顶整套密封210/190 套14 千斤顶整套密封225/210 套15 千斤顶整套密封230/220 套16 千斤顶整套密封250/230 套序号图号产品名称规格型号单位17 千斤顶整套密封250/235 套18 千斤顶整套密封260/230 套19 千斤顶整套密封270/230 套20 千斤顶整套密封276/230 套千斤顶整套密封的工作原理：密封千斤顶内乳化液，使千斤顶正常工作。
液压千斤顶的应用原理
液压千斤顶的应用原理1. 什么是液压千斤顶？液压千斤顶是一种常用的工程工具，利用液体的力学原理来提供高承载能力的千斤顶。
它由机械结构和液压系统组成，广泛应用于汽车维修、建筑施工、工业制造等领域。
2. 液压千斤顶的工作原理液压千斤顶的工作原理基于帕斯卡定律，该定律规定了在一个封闭的液体系统中，施加于液体上的压力会均匀传递到系统的所有部分。
具体而言，液压千斤顶通过以下步骤实现对重物的升降：1.液压系统产生力：液压千斤顶中的液压系统由一个液体供应、液压缸和液压管道组成。
通过手动或电动泵，液体被推入液压管道，经过液压缸进入千斤顶的活塞腔室。
2.平衡力传递：当液体进入液压千斤顶的活塞腔室时，它会推动活塞向上移动。
根据帕斯卡定律，由于活塞上方所受到的液体压力大于活塞下方所受到的液体压力，所以产生了一个向上的平衡力。
3.升降过程：由于活塞上方所受到的压力大于下方的压力，液压千斤顶的活塞会向上移动，从而抬高装载物体。
当液压千斤顶需要降低时，可以通过控制阀门逐渐释放液体来实现。
3. 液压千斤顶的优点液压千斤顶具有以下几个优点，使其成为广泛应用的工程工具：•高承载能力：液压千斤顶能够产生高压力，从而提供很大的承载能力。
这使得它可以应用于重型机械设备的举升和支撑。
•平稳举升：液压系统的工作原理使得千斤顶的升降过程平稳无噪音，避免了突然抬升或下降引起的意外情况。
•灵活应用：液压千斤顶可以在不同形状和尺寸的工作环境中使用，例如狭小空间或倾斜地面。
它们的结构紧凑且易于携带，方便在不同工作场所之间迁移。
4. 液压千斤顶的应用场景液压千斤顶在各行各业都有广泛的应用，下面列举了一些常见的应用场景：•汽车维修：液压千斤顶被广泛用于汽车维修，用于提升和支撑汽车，方便进行维修和更换零部件。
•建筑施工：在建筑施工过程中，液压千斤顶用于抬高和调整梁柱、支撑临时构造以及吊装重物等。
•工业制造：液压千斤顶在工业制造中的应用也很常见，用于举升和固定重型机械设备，以及调整工作台高度等。
液压千斤顶的工作原理
液压千斤顶的工作原理液压千斤顶是一种常用的起重工具，它利用液体的压力来提升重物。
它的工作原理非常简单，但却非常有效。
在使用液压千斤顶时，我们需要了解它的工作原理，这样才能更好地使用和维护它。
液压千斤顶的工作原理主要是利用了液体不可压缩的特性和帕斯卡定律。
帕斯卡定律指出，一个封闭的液体容器中的压力传递到液体中的每一个部分。
也就是说，当在液体中施加压力时，这个压力会均匀地传递到液体中的每一个部分。
液压千斤顶由液压缸、活塞、液压泵、液压油管等部件组成。
当我们施加力量在液压缸的活塞上时，活塞会向下移动，从而压缩液体。
根据帕斯卡定律，这个压力会均匀地传递到液体中的每一个部分，包括另一个液压缸中的活塞。
这样，另一个液压缸中的活塞就会受到液体传递过来的压力，从而向上移动，提升重物。
液压千斤顶的工作原理可以用一个简单的例子来解释。
假设我们有一个液压千斤顶，其中一个液压缸的活塞面积是另一个液压缸的活塞面积的10倍。
当我们施加100牛顿的力量在小活塞上时，根据帕斯卡定律，这个压力会传递到液体中，并使大活塞上受到1000牛顿的力量。
这样，我们就可以用较小的力量来提升较大的重物。
液压千斤顶的工作原理非常简单，但却非常有效。
它可以帮助我们轻松地提升重物，而且还可以根据不同的工作需求来调节压力和活塞面积的大小。
因此，在使用液压千斤顶时，我们需要注意保持液压系统的密封性，及时更换液压油，并且避免超载使用，以确保其正常工作。
总之，液压千斤顶的工作原理是利用液体的不可压缩特性和帕斯卡定律，通过施加力量在液体中传递压力，从而提升重物。
它的简单而有效的工作原理使其成为起重工具中不可或缺的一部分。
希望通过本文的介绍，读者们能够更加深入地了解液压千斤顶的工作原理，从而更好地使用和维护它。
气动液压千斤顶的制作方法
图片简介:气动液压千斤顶，包括摇杆和小活塞，其特征在于：还包括气缸、气管、机动换向阀、按钮阀和以及用于固定气缸的固定支座；所述气缸包括缸体、弹簧、活塞和活塞杆，所述活塞位于活塞杆的端部，所述弹簧套于活塞杆上，所述活塞和活塞杆位于缸体内，所述活塞可在缸体的内腔中相对于缸体做往复运动，且所述弹簧的一端顶于活塞上，另一端则顶于缸体的缸盖，所述活塞杆与摇杆为铰链连接，所述摇杆顶住小活塞的活塞杆，所述所气管一端接于缸体的内腔中，另一端接至机动换向阀，所述机动换向阀通过气管与按钮阀连接，在所述机动换向阀上有压块，当摇杆到达水平位置时压动机动换向阀的压块。
本技术系统简单，操作方便，自动化程度高。
技术要求1.气动液压千斤顶，包括摇杆和小活塞，其特征在于：还包括气缸、气管、机动换向阀、按钮阀和以及用于固定气缸的固定支座；所述气缸包括缸体、弹簧、活塞和活塞杆，所述活塞位于活塞杆的端部，所述弹簧套于活塞杆上，所述活塞和活塞杆位于缸体内，所述活塞可在缸体的内腔中相对于缸体做往复运动，且所述弹簧的一端顶于活塞上，另一端则顶于缸体的缸盖，所述活塞杆与摇杆为铰链连接，所述摇杆顶住小活塞的活塞杆，所述气管一端接于缸体的内腔中，另一端接至机动换向阀，所述机动换向阀通过气管与按钮阀连接，在所述机动换向阀上有压块，当摇杆到达水平位置时压动机动换向阀的压块；所述气动液压千斤顶的工作过程如下：当按下按钮阀时，压缩气体通过气管、机动换向阀进入气缸的上部，压动气缸的活塞与活塞杆下行，通过铰链带动摇杆下压小活塞，小活塞下移，小活塞下腔压力升高，第一单向阀关闭，第二单向阀打开，下腔的油液经管道输入大油缸的下腔，迫使大活塞向上移动，顶起重物；当摇杆到达水平位置时压动机动换向阀的压块，使机动换向阀换向，此时气缸不进气而放气，活塞与活塞杆在弹簧的作用下上行，同时使摇杆带动活塞杆使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时第一单向阀打开，通过吸油管从油箱中吸油，通过气缸不断地往复带动摇杆，就能不断地把油液压入大油缸下腔，使重物逐渐地升起；当重物升至合适的位置时，松开按钮阀的按钮，气缸不进气，摇杆不移动，在两单向阀的作用下，使重物停留在指定的位置；如果打开截止阀，大油缸下腔的油液通过管道、截止阀流回油箱，重物就向下移动。
液压千斤顶吨位计算
液压千斤顶吨位计算（最新版）目录1.液压千斤顶的概念与原理2.液压千斤顶的吨位计算方法3.液压千斤顶的使用注意事项4.液压千斤顶的发展前景正文一、液压千斤顶的概念与原理液压千斤顶，顾名思义，是一种利用液压原理进行操作的千斤顶。
它主要由两个部分组成：液压缸和顶盖。
液压缸是液压千斤顶的核心部件，负责液压油的承载和传递压力。
当液压油通过液压缸的活塞上腔时，活塞受到压力，从而产生向上的推力。
顶盖则起到支撑和连接作用，将液压缸的推力传递给被顶物体。
二、液压千斤顶的吨位计算方法液压千斤顶的吨位计算主要取决于液压缸的有效工作面积和液压油的压力。
计算公式如下：吨位 = 液压油的压力×液压缸的有效工作面积其中，液压油的压力通常以帕斯卡（Pa）或兆帕（MPa）表示，需要转换为吨力（t）的单位。
1 兆帕（MPa）等于 10 吨力（t）。
三、液压千斤顶的使用注意事项1.在使用液压千斤顶前，需要检查液压油的液面高度，确保液压油充足。
2.液压千斤顶在使用过程中，应避免超过其额定吨位，以免损坏设备。
3.操作液压千斤顶时，应确保顶盖与被顶物体的接触面平整，以提高顶升效果。
4.液压千斤顶在不使用时，应将其放置在干燥、通风的地方，避免长时间暴露在潮湿环境中。
四、液压千斤顶的发展前景随着我国经济的快速发展，液压千斤顶在工程、制造等领域的应用越来越广泛。
未来，液压千斤顶的发展前景可期，主要表现在以下几个方面：1.技术进步：液压千斤顶的制造工艺和技术将不断优化，提高其性能和使用寿命。
2.环保要求：随着环保意识的增强，液压千斤顶的环保性能将得到更多关注，研发更环保的产品。
3.市场需求：随着基础设施建设的不断推进，液压千斤顶的市场需求将持续增长。
千斤顶 原理
千斤顶原理
千斤顶，又称千斤顶，是一种常见的起重工具，它通过利用液压原理来传递力量，从而实现举升重物的功能。
它的原理非常简单，但却非常有效，可以帮助我们在日常生活和工作中解决很多举重的问题。
千斤顶的原理主要是利用了帕斯卡原理，帕斯卡原理是指在一个封闭的容器中，施加在液体上的压力会均匀地传递到液体的每一个部分，并且还会均匀地传递到容器的每一个部分。
这就意味着，无论是在液体中的哪一个位置施加压力，都会产生相同的压力，这就是帕斯卡原理。
千斤顶内部的工作原理就是利用了帕斯卡原理。
千斤顶通常由一个活塞、一个
液压油缸和一根液压管组成。
当我们用力向千斤顶的手柄上施加压力时，活塞就会向液压油缸内的液体施加压力。
根据帕斯卡原理，这个压力会均匀地传递到液压油缸中的液体，并且会均匀地传递到液压管中的液体。
这时，由于液压管的横截面积比活塞的横截面积大，所以液体在液压管中产生的压力就会比活塞上施加的压力大很多。
这样，液压管中的液体就会向上施加一个很大的力，从而推动液压油缸上的活塞向上移动，最终举起重物。
通过这样的原理，我们可以利用很小的力气，就可以举起很重的物体。
这对于
我们在日常生活和工作中需要举重的情况非常有帮助。
不仅如此，千斤顶还可以通过控制液体的流动来实现举起、放下和稳定重物的功能，使其在使用时更加灵活和方便。
总的来说，千斤顶的原理是利用帕斯卡原理和液体的传递性质，通过液体的压
力传递来实现举起重物的功能。
它的原理简单而有效，可以帮助我们解决很多举重的问题，是一种非常实用的起重工具。
希望通过本文的介绍，大家对千斤顶的原理有了更深入的了解。
液压千斤顶的组成及使用说明
液压千斤顶由人力或电力驱动液压电动泵，通 过液压系统传动，用缸体或活塞作为顶举件。液压 千斤顶可分为整体式和分离式。整体式液压千斤顶 旳泵与液压缸联成一体；分离式旳电动泵与液压缸
分离，中间用高压软管相联。液压千斤顶构造紧凑， 能平稳顶升重物，起重量最大已达 750 吨，传动效 率较高，故应用较广；但易漏油，不宜长久支持重 物。
5.重物重心要选择适中，合理选择液压千斤顶 旳着力点，底面要垫平，同步要考虑到地面软硬条 件，是否要衬垫坚韧旳木材，放置是否平稳，以免 负重下陷或倾斜。
6.液压千斤顶将重物顶升后，应及时用支撑物 将重物支撑牢固，禁止将千斤顶作为支撑物使用。 如需长时间支撑重物请选用 CLL 自锁式千斤顶。
7.如需几只液压千斤顶同步起重时，除应正确 安放液压千斤顶外，应使用多顶分流阀，且每台液
1.液压千斤顶使用前必须检验各部是否正常。
2.液压千斤顶使用时应严格遵守主要参数中 旳要求，切忌超高超载，不然当起重高度或起重吨 位超出要求时，油缸顶部会发生严重漏油。
3.如手动泵体旳油量不足时，需先向泵中加入 应为经充分过滤后旳 N33 液压油才干。
0c63f4e 千斤顶
4.电动泵请参照电动泵使用阐明书。
9.本液压千斤顶系弹簧复位构造，起重完后， 即可迅速取出，但不可用连接旳软管来拉动千斤
0c63f4e 千斤顶
顶。 10.因液压千斤顶起重行程较小,顾客使用时
千万不要超出额定行程,以免损坏千斤顶。 11.使用过程中应防ቤተ መጻሕፍቲ ባይዱ液压千斤顶剧烈振动。
12.不宜在有酸碱，腐蚀性气体旳场合使用。 13.顾客要根据使用情况定时检验和保养。
0c63f4e 千斤顶
0c63f4e 千斤顶
穿心式千斤顶工作原理
穿心式千斤顶工作原理穿心式千斤顶是一种常用的起重工具，它利用液压原理实现了物体的举升和支撑。
下面将详细介绍穿心式千斤顶的工作原理。
1. 结构组成穿心式千斤顶主要由活塞、油缸、液压油、手柄、阀门和底座等组成。
活塞是起重的主体部份，它通过液压油的压力来实现举升和支撑的功能。
油缸是活塞的外壳，用来容纳液压油。
液压油是传递压力的介质，通过阀门控制其进出油缸。
手柄通过与阀门的连接，用来控制液压油的流动。
底座则是千斤顶的支撑基础，确保其稳定性。
2. 工作原理穿心式千斤顶的工作原理基于液压传动。
当需要举升物体时，首先将千斤顶底座放置在稳固的地面上，并将活塞下端与需要举升的物体接触。
然后通过手柄操作阀门，使液压油从油缸的低压侧进入活塞的顶端。
由于活塞的面积较大，液压油的压力会产生一个向上的力，从而推动活塞向上运动。
随着液压油的进入，活塞不断上升，从而实现物体的举升。
当需要支撑物体时，可以通过手柄操作阀门，使液压油从活塞顶端流回油缸的低压侧。
这时，液压油的压力会减小，活塞受到外界物体的压力，从而保持在某一高度，起到支撑的作用。
当需要降低物体时，只需慢慢松开手柄，液压油会自动返回油缸的低压侧，活塞下降，从而实现物体的下降。
3. 优势和应用穿心式千斤顶具有以下优势：- 承载能力大：由于液压原理的使用，穿心式千斤顶能够承受较大的负荷，适合于各种重型起重工作。
- 稳定性好：底座的设计使得千斤顶具有较好的稳定性，可以在不平整的地面上工作。
- 操作简便：通过手柄的控制，可以轻松实现举升和支撑的功能。
- 结构紧凑：穿心式千斤顶的结构紧凑，便于携带和存放。
穿心式千斤顶广泛应用于各个领域，如汽车维修、建造工程、船舶维护等。
它可以用于举升重型物体、支撑建造结构、调整机械设备的高度等工作。
总结：穿心式千斤顶是一种基于液压原理的起重工具，通过液压油的压力实现物体的举升和支撑。
其结构简单、操作方便、承载能力大，被广泛应用于各个领域。
了解穿心式千斤顶的工作原理，可以更好地使用和维护这一工具，确保工作的安全和高效。
双节液压千斤顶原理
双节液压千斤顶原理
双节液压千斤顶是一种利用液体的压力来产生力量的机械装置。
它由两个液压缸和一根传动杆组成。
当液体被泵入第一个液压缸时，压力会使得活塞向上推进，同时由于连通装置的作用，第二个液压缸的活塞也向上移动，这就产生了一种放大力量的效果。
由于液体是不可压缩的，所以在第二个液压缸的活塞受到压力时，它会产生与第一个液压缸活塞所受到的压力相同的力量，但是由于第二个活塞的面积比第一个小，所以产生的力量会更大。
这就实现了通过小力量产生大力量的效果。
双节液压千斤顶广泛应用于汽车维修、建筑工程、机械加工等领域。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压千斤顶的组成
液压系统包括油箱、油泵、油管、压力表和液压油等组成部分。
油箱用于存储液压油，油泵通过不断地抽取液压油并将其送入油管，从而形成液压系统。
压力表用于显示液压千斤顶的工作压力。
千斤顶主体由底座、活塞、活塞杆、密封件和卡爪等组成。
底座为千斤顶提供支撑，活塞通过液压系统产生的压力推动千斤顶升高或降低，活塞杆连接着活塞与卡爪，密封件用于保证液压系统的密封性，卡爪则用于固定被举起的物体。
配件包括升降手柄、压力调节阀等。
升降手柄用于控制千斤顶的升降，压力调节阀则可用于调节液压千斤顶的升降速度和工作压力。
液压千斤顶的组成各有不同，但都是由液压系统、千斤顶主体和配件三个主要部分组成，每个部分都具有不同的功能，协同工作，使得液压千斤顶能够有效地完成举升和降低的任务。
