汽车车门铰链机械原理

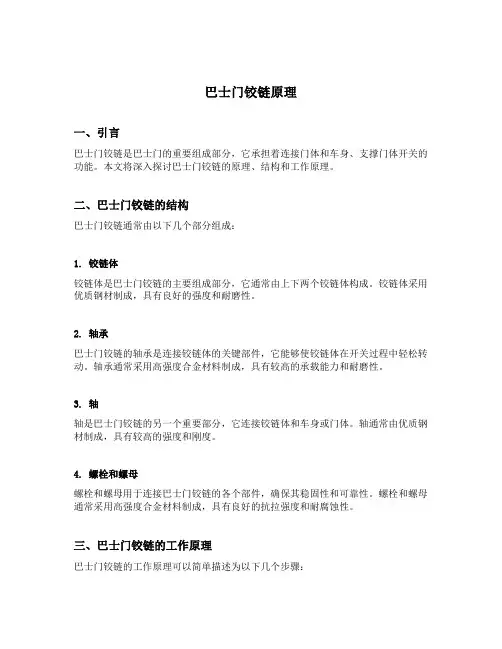

巴士门铰链原理
巴士门铰链原理一、引言巴士门铰链是巴士门的重要组成部分，它承担着连接门体和车身、支撑门体开关的功能。
本文将深入探讨巴士门铰链的原理、结构和工作原理。
二、巴士门铰链的结构巴士门铰链通常由以下几个部分组成：1. 铰链体铰链体是巴士门铰链的主要组成部分，它通常由上下两个铰链体构成。
铰链体采用优质钢材制成，具有良好的强度和耐磨性。
2. 轴承巴士门铰链的轴承是连接铰链体的关键部件，它能够使铰链体在开关过程中轻松转动。
轴承通常采用高强度合金材料制成，具有较高的承载能力和耐磨性。
3. 轴轴是巴士门铰链的另一个重要部分，它连接铰链体和车身或门体。
轴通常由优质钢材制成，具有较高的强度和刚度。
4. 螺栓和螺母螺栓和螺母用于连接巴士门铰链的各个部件，确保其稳固性和可靠性。
螺栓和螺母通常采用高强度合金材料制成，具有良好的抗拉强度和耐腐蚀性。
三、巴士门铰链的工作原理巴士门铰链的工作原理可以简单描述为以下几个步骤：1. 门体开启当乘客需要进入或离开巴士时，司机将控制器操作，启动巴士门的开启过程。
在这个过程中，巴士门铰链起到了支撑门体的作用。
2. 铰链转动当巴士门开始开启时，铰链体会随之转动。
铰链体通过轴承和轴的连接，使得门体能够顺利地转动。
3. 门体稳固在门体完全开启之前，螺栓和螺母会将铰链体与车身或门体牢固地连接在一起，确保门体的稳定性和安全性。
4. 门体关闭当乘客进入或离开巴士后，司机将控制器操作，关闭巴士门。
在这个过程中，巴士门铰链再次起到了支撑门体的作用。
四、巴士门铰链的优点巴士门铰链具有以下几个优点：1. 稳定性巴士门铰链通过轴承和轴的连接，使得门体在开关过程中更加稳定，减少了摇晃和晃动的可能性。
2. 耐用性巴士门铰链采用优质钢材和高强度合金材料制成，具有较高的耐磨性和耐腐蚀性，能够在长时间使用中保持良好的工作状态。
3. 安全性巴士门铰链的稳固性和可靠性能够确保门体在开关过程中不会突然关闭或打开，从而提高了乘客的安全性。
汽车车门铰链知识
2018/11/3 0
王斌培训资料
车门铰链的要求3
车门铰链的第二个基本功能是：保证和便于车门的开合。由于汽车的使用有一定 的质保期限，我们不但要求车门铰链在刚出厂是能满足这一功能，在使用过一段 时间以后，或者车门开合一定次数之后仍然能保持这一功能。因此对车门铰链的 第三个要求是： 3.车门铰链要有一定的耐久性。在使用过一段时间以后，各功能部件的磨损需 要得到控制。 影响因素：衬套、销轴的耐磨性。
什么是
汽车铰链？
门铰链装置（行标） 确定车门与车身的相对位置，并能控制车门运动轨迹的装置。 门铰链（行标，国标） 与车门和车身相联接，能够绕（上下方向的）同一轴线回转且相互结合部件的总称。
汽车的铰链一般应用在汽车的车门和发动机盖及尾箱盖、油箱盖铰链等。 下面主要介绍汽车车门铰链
2018/11/3 0
安装调整孔安装螺栓为标准件，可以调整车门与 车身之间的相对位置，保证外观的设计要求，安 装断面如下图：
2018/11/3 0
王斌培训资料
方式二：有工装时， 车门上下铰链与车门同时安装（需使用工装）， 主定位孔与辅助定位孔分别位于上下铰链上，如下图所示：
2018/11/3 0
王斌培训资料
车门铰链与车身连接端螺栓也带有定位台阶，不可调整，但是侧围上的铰链安装螺母 板可以进行调解，其螺母板由一个薄板（A）固定，需要调整的时候可以通过调整螺 母板的位置来达到调整车门的目的，螺母板结构如下图：
王斌培训资料
1.旋转开合的门铰链3
欧翼式
2018/11/3 0
王斌培训资料
2. 推拉开合的门铰链
2018/11/3 0
王斌培训资料
几种典型的门铰链
A：分体式门铰链
某公司B11(东方之子）汽车门铰链系统。
城轨车辆车门的维护与检修—车门组成及工作原理
01
4.2 客室车门
四、客室车门主要结构 （一）驱动机构
2.驱动电机 驱动电机位于门口中间线，配合星型齿轮盒，通过驱动丝
杠和关联的滑轮、螺母实现车门的开启和关闭运动。驱动电机 采用直流无刷电机，具有长寿命、免维护的特性。电机的防护 等级为 IP44，如图 10-7 所示。
01
4.2 客室车门
四、客室车门主要结构 3、丝杠、丝杠螺母总成
丝杆是采用铝材质大螺距丝杆，表面有一层耐磨抗氧 化层。螺母采用高强度材料，传动效率高，寿命长。门扇 的运动通过一半左旋、一半右旋的驱动丝杠实现同步。
01
4.2 客室车门
四、客室车门主要结构
4、锁闭机构 锁闭单元包括锁闭棘爪、锁闭凸轮和位于门扇上的锁销。锁闭凸
门释放列车线 0 1 1 1 1
开门列车线 0/1 0 0 1 1
关门列车线 0/1 0 1 1 0
门的状态 关 保持 关 关 开
01
2、零速度保护 车速为“0”时，车门控制器得到“零速”信号后开门功能才能作用。
当列车速度大于零，车门仍然处于开启状态时，将启动自动关门功能。 3、安全联锁电路（安全回路）
Coherence
Lorem ipsum dolor sit amet, consectetur adipiscing.
Text Clarity
Lorem ipsum dolor sit amet, consectetur adipiscing.
Color
Lorem ipsum dolor sit amet, consectetur adipiscing.
检测到关门方向上有障碍物后，门自动打开的功能，仅当满足下列条件 时方可执行：①没有操作机械隔离装置；②没有操作紧急解锁装置；③“门 释放列车线”有效。
车门铰链布置和运动校核
.车门铰链布置和运动校核车门铰链的设计是车门设计的一项重要工作，直接关系到车门能否正常开启｡在铰链设计中，铰链中心线定位和铰链中心距是重要的设计硬点｡铰链轴线一般设计成具有内倾角和后倾角｡内倾角指铰链轴线在x=0平面上的投影与z轴之间的夹角，内倾角一般为0～4°，见图4；后倾角指铰链轴线在y=0平面上的投影与z轴之间的夹角，一般为0～2°，见图5｡内倾角和后倾角都是为了使车门开启时获得自动关门力，也有个别汽车门铰链具有前倾角，但一般不会有外倾角｡车门铰链轴线的设计先确定铰链轴线沿车身方向的尺寸变化范围（X1，X2），并在此范围内任选一值Xm，将轴线限制在与x轴垂直的平面x=Xm内，在x=Xm平面内确定铰链轴线的倾斜状态：先分别求出x=Xm平面与内外板曲面的交线C1和C2，并求出C1和C2对应的y方向的极限坐标位置Ymin（内板投影线最左端）､Ymax（外板投影线最右端）；在x=Xm平面内通过输入直线方程y=B，B∈（Ymin，Ymax）来生成一条与z轴平行的轴线Z1Z2；确定铰链轴线中心点的z坐标值：通过内板上下边框或外板上下边框求出平均位置坐标z=C，并根据它在y=B直线上求出一点O；根据铰链轴线内倾角范围θ∈（0°，4°），将y=B直线绕O点逆时针旋转θ角度，得到轴线位置O1O2｡根据铰链间距L∈（300mm，500mm），以铰链中心O为初始点，沿直线y=B确定两点D和E，使两点间线段长度为L，调整L值以及轴线外板的距离，保证在铰链宽度方向不与外板干涉的情况下，轴线尽量靠近外板的极限位置（L值确定已知时）｡若L值可以改变，则可以考虑稍微减小L值，轴线更靠近外板（车门外板曲率较大时）｡可以通过改变最初的B值重新生成轴线O3O4或作O1O2的平行线来改变轴线到外板的距离｡当轴线位置最终确定后，根据D､E两点位置可将铰链模型正确地放入车门门腔内，待进一步运动校核及干涉检验｡铰链中心距的确定可参考车门长度，一般铰链中心距/车门长度=33%，或者更长｡需要说明的是在布置铰链时，应注意在结构允许的情况下，车门上下两铰链之间的距离应尽可能大｡为了避免打开车门时与其它部分干涉，铰链的轴线应尽可能外移，使其靠近车身侧面｡铰链中心线位置和中心距确定后，需要进行运动干涉校核，这也在主断面设计中完成，可能出现的干涉位置有前后门干涉､前门与A柱翼子板干涉､门与铰链干涉等，在可能干涉的位置取主断面，将车门延中心线旋转，即可一目了然，如图6｡1.6车门玻璃设计以及车门玻璃升降器的设计布置玻璃要设计为双圆环面，可以和外造型匹配，达到玻璃升降的平顺性，圆环面的数学方程如下，其思想简图与基本参数见图7､8：当R足够大且圆柱半径r远远小于R时，从圆环面上截取的玻璃曲面仍近似为柱面｡玻璃的运动可以认为是一种绕圆环面中心引导线的旋转运动，其运动轨迹是与引导线成一定夹角的圆环截面线的一部分｡R=15～25km，r=1200～2000m；大客车为R=∞，r=4000～7000m｡玻璃升降器是车门设计中很重要的一个环节，它的合格与否直接影响到车窗的开闭｡玻璃升降器在设计过程中，关键在于安装和玻璃导轨的曲线确定｡有了玻璃的数据后，可求出玻璃的质心位置，根据以往设计经验和一些样车数据，一般单导轨的位置是在玻璃质心位置向B柱方向偏移15～25mm，双导轨的间距应在不干涉内门板和其它附件的情况下尽可能大，但两个导轨的中线应该在玻璃质心位置向B柱方向偏移15～25mm｡导轨位置确定后，通过偏置玻璃面求出导轨的弧度，此导轨弧度为空间螺旋曲线｡由于玻璃运动近似圆弧运动，但升降器的长导轨在自由状态下是平面运动，所以在玻璃升降过程中，升降臂和平衡臂会变形随长导轨一起运动｡为了提高升降器的寿命，应使运动过程中升降臂和平衡臂的变形量尽可能小｡图9表示了玻璃运动轨迹和长导轨在自由状态下的运动轨迹，A､B､C分别表示了玻璃在上､中､下3个位置时升降臂和平衡臂的最大变形量，其中C>A=B｡2 结语设计硬点控制在车门设计的灵魂，主断面是车门设计的重要手段，以此为思路，使车门设计有条不紊，效率得以提高，质量得以保证｡车门设计是车身设计中最复杂､难度最大，实际过程中可能会遇到很多情况，有时甚至会出现控制硬点之间相互矛盾，需要具体问题具体分析，不断调整以达到最优结果｡。

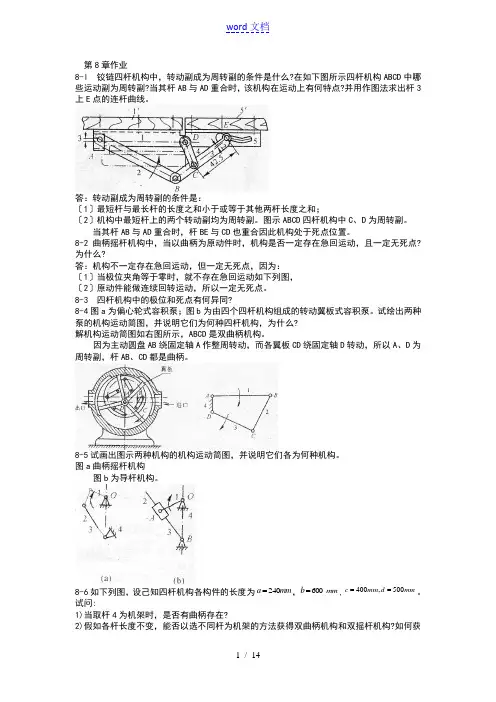

机械原理的课后答案详解第8章的
第8章作业8-l 铰链四杆机构中，转动副成为周转副的条件是什么?在如下图所示四杆机构ABCD 中哪些运动副为周转副?当其杆AB 与AD 重合时，该机构在运动上有何特点?并用作图法求出杆3上E 点的连杆曲线。
答：转动副成为周转副的条件是：〔1〕最短杆与最长杆的长度之和小于或等于其他两杆长度之和；〔2〕机构中最短杆上的两个转动副均为周转副。
图示ABCD 四杆机构中C 、D 为周转副。
当其杆AB 与AD 重合时，杆BE 与CD 也重合因此机构处于死点位置。
8-2曲柄摇杆机构中，当以曲柄为原动件时，机构是否一定存在急回运动，且一定无死点?为什么?答：机构不一定存在急回运动，但一定无死点，因为：〔1〕当极位夹角等于零时，就不存在急回运动如下列图，〔2〕原动件能做连续回转运动，所以一定无死点。
8-3 四杆机构中的极位和死点有何异同?8-4图a 为偏心轮式容积泵；图b 为由四个四杆机构组成的转动翼板式容积泵。
试绘出两种泵的机构运动简图，并说明它们为何种四杆机构，为什么?解机构运动简图如右图所示，ABCD 是双曲柄机构。
因为主动圆盘AB 绕固定轴A 作整周转动，而各翼板CD 绕固定轴D 转动，所以A 、D 为周转副，杆AB 、CD 都是曲柄。
8-5试画出图示两种机构的机构运动简图，并说明它们各为何种机构。
图a 曲柄摇杆机构图b 为导杆机构。
8-6如下列图，设己知四杆机构各构件的长度为240a mm =，600b =mm ,400,500c mm d mm ==。
试问:1)当取杆4为机架时，是否有曲柄存在?2)假如各杆长度不变，能否以选不同杆为机架的方法获得双曲柄机构和双摇杆机构?如何获得?3)假如a 、b ﹑c 三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构,d 的取值X 围为何值? : 解 (1)因a+b=240+600=840≤900=400+500=c+d 且最短杆 1为连架轩．故当取杆4为机架时，有曲柄存在。
汽车实用手册（19）谈车门铰链限位器
汽车实用手册（19）谈车门铰链限位器[汽车之家实用手册] 任何卖东西的店家都要宣传，这是必须的，但很多宣传点我们还是要理智判断的，比如前阵子很流行的“车门站人”这种宣传手段，就不是那么科学。
平时大家聊车时，车门铰链是经常被拿出来说事的零部件，这个小东西的确有的聊，但要看怎么聊，不能聊歪了。
把车门和车身连接在一起的有两种零件，一个叫铰链，一个叫限位器，顾名思义，一个是固定作用，一个是限制车门打开角度的作用，下面我们从铰链聊起。
★ 铰链铰链通俗地说就是合页，目前市面上常见的样式有冲压和铸造两种，很多德系品牌车型都是铸造铰链的设计。
由于结构设计不同，所以两种类型的铰链材料厚度也不一样，铸造铰链往往比冲压铰链厚很多。
铸造铰链的优点是生产精度和统一性，说白了就是更精致更高大上，从结构上来说承载能力也有优势，但重量较大，生产成本也会高一些；冲压铰链相对生产成本会低廉一些，对于家用车来说使用上也不会有什么缩水，完全可以满足需求。
● 结构不能忽视结构设计这个细节不能忽略，假设两个零件使用的材质强度完全一样而只看零件厚度的话，一个物体应力的极限是从结构最薄弱的地方崩溃的，也就是说不能光看零件最厚的地方有多厚，而更要看最薄的地方有多薄，相信如果把最薄的地方都拿出来的话，可能结果是完全不一样的，当然这只是纠正一个误区，可别又把这个再次变成评价铰链的方法去吐槽，那就不好了。
● 材料强度更重要当今一个零件的强度不能简单地看厚度下定义了，与材料、面积、设计结构和制造工艺都是分不开的。
就像车身不同部位材料的强度也有区别一样，像车身前后大梁和A、B、C柱等关键部位都用的是高强度材料，而其它作为支撑和覆盖性质材料的强度则没有那么强是一个道理。
那么怎么判定车门铰链够不够硬呢？对于消费者来说，是没有办法的，因为强度的数据都是要通过实验才能得出来的，看是没有办法的，但可以放心的是，能在市场上卖的车型，车门铰链都是必须达到国标标准的，目前国内涉及到车门铰链的标准名为GB15086_2006《汽车门锁及车门保持件的性能要求和试验方法》，其要求车门铰链必须达到纵向载荷11000N（牛）和横向载荷9000N。
车门门锁原理
车门门锁原理
汽车门锁的工作原理主要包括关门时的锁紧动作和开门时的解锁动作。
关门时，门锁系统上的棘轮受锁扣的压迫，克服回位弹簧的作用力而转动，棘爪在止动弹簧的作用下将棘轮卡住，完成锁紧车门动作。
在关闭车门时，锁体与锁扣接触后会对车门的关闭产生阻力效应，车门位移和克服锁扣的阻力，在锁扣接触到门锁本体的瞬间，阻力达到最大值。
随着车门与锁体之间的距离减小，当锁紧机构中的棘轮越过锁扣时，阻力又迅速减小，直到锁体机构的棘轮与锁扣配合完全，阻力又迅速增大。
解锁车门时，通过操纵内外手柄，解除棘爪对棘轮的止动作用，棘轮在回位弹簧的作用力下转动弹开，车门被打开。
此外，电动车门锁的执行器位于锁销下方。
执行器向上移动锁销时，外部车门把手将和打开装置连接；锁销下移时，外部车门把手将与打开装置断开连接，从而锁定车门。
解锁车门时，车身控制器将在一定的时间内为车门锁执行器提供电能。
以上是车门门锁的基本原理，建议咨询专业人士获取更全面准确的信息。
前门铰链原理
前门铰链原理前门铰链是汽车门的组成部分之一，它可以连接车门和汽车的车身，使得车门得以开启和关闭。
那么，在汽车维修和保养中，我们必须要掌握前门铰链的原理，才能更好地维护汽车的健康，保证行驶的安全。
下面，我将为大家详细讲解前门铰链的原理，包括其结构、工作原理、维护保养等方面，供大家参考。
一、前门铰链的结构前门铰链位于车门和车体之间的连接处，由上下两部分构成，分别称为上前门铰链和下前门铰链。
其中，上前门铰链包括两个重要的组成部分，一是铰链座，用于连接车门和车身，二是铰链体，用于连接铰链座和车门。
下前门铰链通常由一个U形零件、一个卡箍以及若干螺栓组成。
二、前门铰链的工作原理当车门处于关闭状态时，上前门铰链的铰链体和铰链座之间呈现出90度左右的打开角度，以保证车门的刚性连接。
而在开启车门时，铰链体可以绕铰链座旋转，使得车门向外打开。
同时，下前门铰链通过卡箍将车门与车身连接，稳固地固定在车身上，防止车门晃动。
三、前门铰链的维护保养1. 定期涂抹润滑油由于铰链需要频繁打开和关闭，因此，前门铰链的维护保养非常重要。
车主应该定期为铰链涂抹适量的润滑油，以保证其灵活性和耐用性。
2. 防止过度使用频繁开启或关闭车门会导致前门铰链出现磨损或损坏，因此，车主在使用车门时应尽量减少开启和关闭的次数，避免过度使用。
3. 定期检查车主还应该定期检查前门铰链的连接螺栓是否松动或者磨损，如果发现问题，应及时更换螺栓或者更换铰链。
以上就是前门铰链的原理及其维护保养方法。
前门铰链虽然只是汽车门的一个组成部分，但它在车门的开启和关闭等方面起着至关重要的作用。
因此，我们必须要注意维护和保养，以保证行驶的安全和稳定。
汽车开门的机械原理
汽车开门的机械原理
汽车开门的机械原理可以简单分为以下几个步骤：
1. 门把手：汽车门把手位于门的外侧，一般呈现拉杆状。
当人们拉动把手时，门把手与门的机械链接会转动，从而激活开门机构。
2. 开门机构：多数汽车的机械开门原理是通过门把手的拉动，使得一根连杆被推动，进而将门上下连接车身的铰链组织通的销或者铰链固定螺栓脱离固定，从而实现门的开启。
连杆的运动通常由摩擦轮、拉杆和拉杆脚后座四个关键零件构成。
3. 锁芯和锁机：车门的锁芯位于门的内侧，主要负责锁定和解锁门。
当车主或乘客向内部按压门把手，驱动锁芯，锁芯的机械连接会释放门的锁定机构，使得门能够开启。
锁芯机械连接的关键零件之一是锁插，其通过旋转或移动的方式实现锁定和解锁的功能。
总之，汽车开门的机械原理主要通过门把手的拉动来激活开门机构，进而通过连杆的运动使得门与车身铰链或螺栓分离，最后通过锁芯的锁定和解锁动作实现门的开启和关闭。
汽车门铰链结构布置设计
汽车门铰链结构布置设计车门铰链作为汽车车门的关键部件，其设计、布置关系到车门使用性能。
1车门铰链概述1.1车门铰链基本构成车门铰链是与车门和车身相联接，能够绕上下方向的同一轴线回转且相互结合部件的总称。
如图１，车门上下铰链，由固定件、旋转件和铰链销三部分组成。
旋转件通过螺栓与车门相连接，固定件与车身相连接。
在车门开闭过程中旋转件和车门围绕铰链轴做旋转运动。
固定件对车门要求有限位保护作用。
铰链轴和转动件间装有轴套，铰链轴套采用高耐磨材料制成。
图１车门铰链结构图1.2车门铰链布置要求车门铰链是车门总成中的受力构件也是运动构件，当车门关闭时，车门上的承力件为门锁和铰链；当打开车门时，车门的重力完全由铰链来承受。
铰链轴线的布置会影响车门的开度、门柱的尺寸、以及车门开缝线的位置和形状。
铰链的布置设计包括铰链轴线的确定、铰链间距确定和开启角度的确定三个步骤。
在铰链布置设计中，铰链轴线确定和铰链间距是重要的设计硬点。
在布置铰链时，应注意以下几方面的问题:（1）根据外表面及车门分缝，确定铰链轴线；（2）铰链轴线布置越靠近车门外板和车门前端就越有利，避免干涉；轴线越靠近车门前端，门旋转时，其对Ａ、Ｂ柱的侵入量就越小；（3）车门绕铰链旋转的过程中，保证车门与翼子板的间隙在３.５ｍｍ以上；（4）车门上下铰链的跨距应大于车门横向长度的１/３；（5）车门上下铰链一定要同轴；（6）铰链旋转轴线一般都会要求有一定的内倾角和前倾角，角度一般在１° ~３°，来保证车门足够的开度，而且可以避免车门打开的时候碰撞到路边的台阶；使车门有自关力。
2车门铰链轴线的确定根据以上布置要求，对车门铰链轴线进行确定。
铰链轴线在整车坐标下的ＸＺ和ＹＺ平面内的位置是确定的，因此分别对轴线在两个平面上的投影线进行拉伸得到两个面，这两个面相交线即为铰链的轴线。
在设计过程中做两条投影线时，要按照以上讲述的原则和要求进行约束，如图２，ＸＺ平面上铰链轴线与垂直方向夹角为α，ＹＺ平面上铰链轴线与垂直方向夹角β。
suv鹅颈铰链工作原理-概述说明以及解释
suv鹅颈铰链工作原理-概述说明以及解释1.引言1.1 概述SUV鹅颈铰链是一种汽车零部件，起着连接和支持车身及底盘的重要作用。
它的工作原理基于鹅颈的弯曲特性，通过将力传递到铰链上，使得车身和底盘之间能够相对运动。
这种铰链通常由一对对称的构件组成，如同鹅颈般的曲线形状使得它得名。
SUV鹅颈铰链工作原理的核心在于通过铰链的结构使车身和底盘之间能够以一定的角度进行相对转动。
当车辆通过颠簸路面或转弯时，车身与底盘之间会因受力不均而产生相对运动。
鹅颈铰链将这种相对运动转化为垂直于车身方向上的力，并通过铰链传递到车身和底盘上。
具体来说，SUV鹅颈铰链的工作原理可以分为以下几个步骤：首先，当车辆行驶过颠簸路面时，车身会受到向上的冲击力，这时鹅颈铰链开始发挥作用。
其次，鹅颈铰链的曲线形状使得车身和底盘之间能够有一定程度的上下运动。
这种上下运动可以缓解车身的震动，提供更加平稳的驾乘感受。
此外，SUV鹅颈铰链还可以在车辆转弯时发挥重要作用。
当车辆转弯时，车身会产生侧向的离心力，而底盘上的铰链能够将这种力传递到车身上，使得车身能够与底盘相对转动。
这种相对转动可以提高车辆的操控性能，增加行驶的稳定性。
总之，SUV鹅颈铰链作为一种重要的汽车零部件，通过其特殊的结构和工作原理，能够连接和支持车身和底盘，并提供平稳的驾乘感受和良好的操控性能。
它的应用使得车辆能够在各种路况下行驶更加平稳、稳定和安全。
未来，随着科技的不断进步和汽车工业的发展，SUV鹅颈铰链的设计和制造也将不断优化和创新，为驾驶者提供更好的驾乘体验。
1.2文章结构【1.2 文章结构】本文主要分为引言、正文和结论三个部分。
下面将对每个部分的内容进行逐一介绍。
引言部分将对本文的主题进行概述，简要介绍SUV鹅颈铰链的工作原理，概述文章的结构以及明确本文的目的。
通过引言，读者可以初步了解文章的背景和重要性，为接下来的正文部分做好铺垫。
正文部分是本文的重点，将具体介绍SUV鹅颈铰链的工作原理。
汽车车门铰链知识PPT课件
做为链接车门（或车盖）与车身重要零件，它的主要作用是： 保证和保持车门相对与车身的位置，保证和便于车门的开合。
铰链除满足必要的功能性作用外，还要考虑人机工程，造型分缝，车 门下垂等问题。
1.螺栓连接 车门铰链车身件、车门件以及车身和车门间均有安装孔，靠穿过安装孔的螺栓 螺母将车门铰链和车身以及车门连接起来。
螺栓螺母连接
2019/7/7
2.焊接连接 车门铰链车身件、车门件以及车身和车门间没有安装孔， 靠焊接把车门铰链以及车身、车门件连接起来。
王斌培训资料
车门铰链焊接在车身、 车门上
间隙
车门和车身的相对位 置用：车门边缘和车 身间的间隙来衡量。
2019/7/7
车门铰链的要求1
王斌培训资料
缝隙大小和均匀性取决于： a.车身门框尺寸； b.车门尺寸； c.车门铰链尺寸。 缝隙尺寸是由这三个尺寸相互配合形成的。 在车身门框以及车门尺寸一定的基础之上，车门铰链的尺寸将影响缝隙的均 匀和一致性。
因此，对车门铰链的第一个要求是：
1.车门铰链和车门以及车身之间安装面一定要平整，如 果是靠螺栓连接的车门铰链，车身、车门件螺栓安装孔 间的相对尺寸，一定要符合规定尺寸且稳定。
2019/7/7
王斌培训资料
车门铰链的要求2
考虑到车门铰链需要承受车门的重量并且时常承受其他力量，在车门承受额外力量 时，车门位置会发生改变，有些改变在额外力量解除时改变会得到恢复（我们称之 为弹性变形），但有些改变不能得到恢复（我们称之为塑性变形）如果弹性、塑性 变形过多，将导致车门位置的较大改变，影响外观。因此对车门铰链的第二个要求 是：
车门铰链构造及设计介绍
做为链接车身与车身重要零件，它的主要作用是：保证和保持车门相对与车身的位置，保证和便于车门的开合。
铰链除满足必要的功能性作用外，还要考虑人机工程，造型分缝，车门下垂等问题。
1车门铰链一般设计开发流程（见图1）2铰链的基本介绍2.1车门铰链形式铰链有明铰链与暗铰链之分，暗铰链比较常用，且有内开式与外开式两种运动形式。
根据铰链结构形式，天盛铰链可分为冲压式、焊接式，固定式，整体式，可拆卸式等。
2.2车门铰链固定形式门铰链一般采用三种连接方式：a．与车身与侧围采用螺栓连接方式；b．与车门采用焊接，与侧围采用螺栓连接方式；c．与车门，侧围采用焊接连接方式；2.3铰链轴线参数A．车身内，外倾角：铰链轴线在x=o平面上投影与Z轴之间的夹角，建议内倾角不超过2度；-般没有外倾角。
b．车门前，后倾角：铰链轴线在Y=O平面上投影与Z轴之间的夹角，建议前，后倾角不超过2度；c．门铰链最大开度角：车门铰链所能开启最大角度值，如带限位器铰链，最大角度值制造误差为±3度；d．车门最大开度值：车门所能打开角度值，一般是指限位器最大开启角度值，开启角度值制造误差为±3度；e．上下门铰链中心的距离：上下门铰链中心距离一般与车门自重，分缝线的曲率及固定立柱的外形等有关。
2.4门铰链的运动干涉检查铰链必须保证车门从闭合到铰链最大开启角度+3度过程中不与车身上任何部位发生干涉；在运动中，车身与车门最小间隙：设计门缝间隙4mm时，最小间隙为1.8—2.5mm，最小间隙一般出现在车门开启（3度一8度）及车门外板最大凸弧面处。
前门开启角度一般不小于60度，极限的超程角度为64±3度；后门开启角度一般不小于66度，极限超程角度为70±3度：车门打开过程中，不能和铰链本体及铰链本体固定螺栓干涉，推荐最小间隙3-5mm。
2.5门铰链轴线优化在正向设计车门过程中，根据外造型和车门分缝线。
铰链位置的确定步骤如下：第一步：选定铰链的结构形式与安装方式；第二步：初步指定铰链的倾角，然后把上下铰链安装在适当位置上，同时检查铰链车门旋转到最大开度加超程角过程中，保证车门与车身不干涉，车门外板与铰链本体不干涉；铰链验证时，要考虑生产中可能的误码差，一般铰链轴线的验证时按(X:±2mm：Y：±1mm)进行；如图2所示。
汽车车门铰链知识课件
01
02
制造工艺
考虑铰链的制造工艺，如铸造、锻造 或冲压，以及后续的热处理、表面处 理等工艺。
03
润滑与密封
设计有效的润滑和密封结构，确保铰 链在恶劣环境下能顺畅工作，并防止 水分、尘土等侵入。
05
04
安全性
确保铰链在极端情况下不会失效，如 碰撞事故中，车门能够正常打开，方 便乘员逃生。
03
汽车车门铰链生产工艺
特点
不同类型的铰链具有各自的特点。普通铰链需要乘客手动关闭车门；弹簧铰链能够使车门在松开后自动关闭；液 压铰链则能提供柔和的关闭动作，提高乘坐舒适性。同时，各种铰链都应具备耐磨损、耐腐蚀、低噪音等性能， 以确保长期稳定的工作。
02
汽车车门铰链设计
车门铰链设计要求
承载能力
耐久性
车门铰链必须具备足够的承载能力，以确 保在各种行驶条件下车门的稳定性和安全 性。
降噪与减震
为了提高乘坐舒适性，车门铰链将采用降噪材料和减震设计，减少 车门开关过程中的噪音和振动传递，营造静谧的驾乘环境。
THANKS FOR WATCHING
感谢您的观看
通过有限元分析等方法，验证铰链的 承载、耐久等性能。
06
6. 设计优化
根据原型试验结果，对设计进行必要的优化和 改进。
车门铰链设计考虑因素
材料选择
选择合适的材料，如钢、铝合金或塑 料，以确保满足性能要求的同时实现 轻量化。
成本与可维护性
在保证性能的前提下，尽量降低制造 成本，并设计易于维护的结构，以方 便后续的维修和更换。
缓冲原理
为了避免车门在关闭时产生撞击和损坏，现代汽车车门铰链通常配备缓冲装置。 这种装置通过液压或气压原理，减缓车门关闭最后阶段的速度，实现柔和关闭。
某SUV车型蝴蝶门铰链系统的设计分析
某SUV车型蝴蝶门铰链系统的设计分析一、引言蝴蝶门是一种独特的车门设计，它向上打开，而不是传统车门向侧面打开。
这种设计大大提高了车辆的视觉吸引力，并为车辆增加了一些科技感和未来感。
在SUV车型中，蝴蝶门设计更显得张扬和豪华。
蝴蝶门的铰链系统是决定其开启和关闭性能的关键组成部分。
本文将对SUV车型蝴蝶门铰链系统进行设计分析。
二、SUV车型蝴蝶门铰链系统的结构蝴蝶门铰链系统主要由几部分组成，包括门板、车身均衡杆、支撑杆和铰链。
门板是由铝合金或碳纤维材料制成，具有较轻的质量和较好的强度，可以确保门板在开启和关闭过程中的稳定性和安全性。
车身均衡杆是用于平衡门板重量的部件，可通过气弹簧或液压缸实现门板的平衡开启。
支撑杆是用于支撑门板的部件，可以确保门板在打开状态下的稳定支撑。
铰链是连接门板和车身的关键部件，它通过一定的机械结构实现门板的开启和关闭动作，并且需要具有足够的承载能力和稳定性，以确保门板的安全性和可靠性。
三、SUV车型蝴蝶门铰链系统的设计原则1.高强度：蝴蝶门的开启和关闭过程中，门板需要承受较大的力和压力，因此铰链系统需要具有足够的高强度和抗压能力，确保门板在开启和关闭过程中不会发生变形或破损。
2.稳定性：铰链系统在门板开启时需要保持足够的稳定性，避免出现晃动和摇摆现象，确保车辆乘坐者的安全。
3.平衡性：蝴蝶门在开启和关闭时需要保持良好的平衡性，避免门板下滑或上翘的情况，同时减小开启和关闭的力度，提高操作的便利性和舒适性。
4.安全性：铰链系统需要具有一定的安全装置，当门板在开启状态下发生异常情况时，能够及时进行自动闭合或固定，确保车辆乘坐者的安全。
四、SUV车型蝴蝶门铰链系统的现状分析当前市场上的SUV车型蝴蝶门铰链系统主要以气弹簧和液压缸作为车身均衡杆，保证门板在开启和关闭过程中的平衡性。
支撑杆通常采用折叠或伸缩式设计，以满足门板在开启状态下的稳固支撑。
而铰链系统多采用双重铰链设计，通过复杂的机械结构实现门板的平衡开启和关闭。
车门铰链的设计
车门铰链的设计【摘要】本文主要以金杯换代车型车门铰链设计为基础，论述了车门铰链的设计流程，以及在车门铰链的设计过程中应注意的问题。
【关键词】车门；铰链车门铰链的设计是车门设计的一项重要的工作，直接关系到车门能否正常开启？在整车设计中铰链的设计也是相对的复杂，其要充分考虑门框的边界、人机工程、车门下垂的诸多问题。
1 车门铰链的位置布置1.1 基础定义（1）车门内、外倾角铰链轴线在X=0平的面上投影与z轴之间的夹角。
建议内或内倾角不超过2°；一般没有外倾角。
（2）车门前、后倾角铰链轴线在Y=0平面上的投影与z轴之间的夹角。
建议前或后倾角不超过1.5°。
（3）门铰链的最大开度角车门铰链所能开启的最大角度值。
（4）车门最大开度角车门所能打开的最大角度值。
（5）上下门铰链中心的距离上下门铰链中心的距离一般与车门的自重、分缝线的曲率及固定立柱的外形等有关，中心距一般不小于350mm。
图1 车门铰链布置1.2 铰链轴线的设定铰链轴线的布置是整个开闭件后续结构设计的基础。
其具体原则如下：（1）铰链轴线应定成内倾或后倾，通常以内倾0～2度，后倾0～1.5度，以便有利于在保证铰链间距的条件下，增大轴线的外移程度。
同时车门在自身重力的作用下能够自动合上。
但在设计设计过程中因各种条件限制，铰链轴线无法保证内倾或后倾，可能与z方向平行。
（2）铰链轴线布置应尽量靠近车门外板和车门前端，因为轴线越靠近车门外板，门完全打开后，前门与翼子板间隙以及前后门间隙就越大，有效避免干涉；轴线越靠近车门前端，门旋转时，其对A、B柱的侵入量越小。
1.3 铰链间距的设定在结构允许的情况下，车门上下两铰链之间的距离应尽可能大，因为距离越大，铰链X向受力越小，可以有效防止车门下垂。
在实际设计过程中由于造型等各种原因限制，使得铰链间距离无法满足要求。
但应尽量保证前后门铰链中心距应不小于1/3 的车门宽度。
1.4 在车门铰链的布置设计中除上述外还应注意以下几个方面（1）为能获得更好的链接刚度，应在车门本体和门柱上设置必要的加强板或采用增厚的内板焊接，因为车门与铰链和门柱与铰链的连接刚度不足，往往是车门下沉的主要原因。
某SUV车型蝴蝶门铰链系统的设计分析
某SUV车型蝴蝶门铰链系统的设计分析蝴蝶门是一种独特的车门设计，其特点是在车辆侧面装有两个向上开启的门，形状类似于蝴蝶展翅的样子。
这种设计在SUV车型中比较常见，给车辆增添了一种独特的外观和个性化的特点。
本文将对SUV车型蝴蝶门铰链系统的设计进行分析。
蝴蝶门的设计需要考虑到车辆的结构和稳定性。
蝴蝶门相比普通车门来说更重，因此需要车辆有足够的结构强度来支撑。
在设计蝴蝶门时，需要确保门的开启和关闭过程中不会对车身造成额外的应力和振动，以免对车辆结构造成损坏。
蝴蝶门的铰链系统设计要考虑到门的开启角度和稳定性。
蝴蝶门的开启角度较大，一般为向上开启，因此铰链系统需要具备足够的承载能力和稳定性，以确保车门在开启过程中不会倾斜或摇摆。
铰链系统需要具备防止门关到一半时由于重力作用而自行关闭的机械锁定机构，以确保车门在开启的状态下能够稳定停留。
蝴蝶门的设计还需要考虑到操作的便利性。
由于蝴蝶门开启的方式不同于传统车门，因此在设计铰链系统时需要考虑到用户的使用习惯和操作便利性。
比如可以采用电动蝴蝶门系统，通过按钮或遥控器控制门的开启和关闭，这样不仅方便用户操作，同时也提高了安全性，避免了误操作导致的安全隐患。
蝴蝶门的设计还需要考虑到安全性。
由于蝴蝶门开启的方式不同于传统车门，因此在设计铰链系统时需要考虑到车门的安全性。
铰链系统需要具备防止门在行驶过程中不慎打开的安全锁定装置，以确保乘客在车辆行驶中的安全。
蝴蝶门铰链系统的设计需要考虑到车辆的结构和稳定性、门的开启角度和稳定性、操作的便利性以及安全性等因素。
只有在考虑到这些因素的基础上，才能设计出满足用户需求且安全可靠的蝴蝶门铰链系统。
