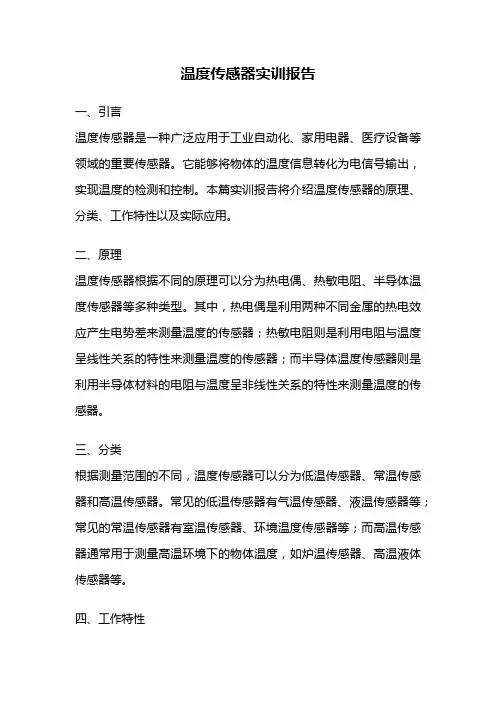

温度传感器实训报告
温度传感器实训报告一、引言温度传感器是一种广泛应用于工业自动化、家用电器、医疗设备等领域的重要传感器。
它能够将物体的温度信息转化为电信号输出，实现温度的检测和控制。
本篇实训报告将介绍温度传感器的原理、分类、工作特性以及实际应用。
二、原理温度传感器根据不同的原理可以分为热电偶、热敏电阻、半导体温度传感器等多种类型。
其中，热电偶是利用两种不同金属的热电效应产生电势差来测量温度的传感器；热敏电阻则是利用电阻与温度呈线性关系的特性来测量温度的传感器；而半导体温度传感器则是利用半导体材料的电阻与温度呈非线性关系的特性来测量温度的传感器。
三、分类根据测量范围的不同，温度传感器可以分为低温传感器、常温传感器和高温传感器。
常见的低温传感器有气温传感器、液温传感器等；常见的常温传感器有室温传感器、环境温度传感器等；而高温传感器通常用于测量高温环境下的物体温度，如炉温传感器、高温液体传感器等。
四、工作特性温度传感器的工作特性主要包括测量范围、精度、响应时间、线性度和稳定性等。
测量范围是指传感器可以测量的温度范围，精度是指传感器测量结果与真实值之间的偏差，响应时间是指传感器从接收到温度变化信号到输出结果稳定的时间，线性度是指传感器输出与输入温度之间的线性关系程度，稳定性是指传感器在长时间使用后输出结果的稳定性。
五、实际应用温度传感器在工业自动化领域的应用非常广泛。
例如，在石油化工领域，温度传感器可以用来测量管道中液体的温度，以确保生产过程的安全性和稳定性；在食品加工领域，温度传感器可以用来监测食品的加热过程，保证食品的质量和卫生；在医疗设备领域，温度传感器可以用来测量人体温度，帮助医生判断患者的健康状况。
六、实训过程在温度传感器的实训过程中，首先需要了解传感器的工作原理和分类，然后根据实际需求选择合适的传感器型号，接着进行电路设计和焊接工作，最后通过测试仪器对传感器的性能进行测试和验证。
七、实训心得通过本次温度传感器的实训，我深入了解了温度传感器的原理、分类和工作特性，掌握了温度传感器的选型、设计和测试方法。
温度传感器实验报告
温度传感器实验报告实验报告：温度传感器实验一、实验目的本实验旨在探究温度传感器的工作原理和特性，通过实际操作来了解温度传感器在温度测量中的应用。
二、实验原理温度传感器是一种将温度变化转化为可测量电信号的装置。
根据测量原理，温度传感器可分为多种类型，如热电偶、热敏电阻、红外线温度传感器等。
本实验中，我们将使用热电偶温度传感器进行实验。
热电偶温度传感器基于热电效应原理，将温度变化转化为热电势差信号。
热电偶由两种不同材料的导体组成，当两种导体连接在一起时，如果它们之间存在温差，就会在电路中产生电动势。
当温度发生变化时，热电势也会相应变化，从而实现对温度的测量。
三、实验步骤1.准备实验器材（1）热电偶温度传感器（2）数据采集器（3）恒温水槽（4）计时器（5）实验用的不同温度的水2.进行实验操作（1）将热电偶温度传感器连接到数据采集器上。
（2）将恒温水槽中的水加热至一定温度，然后将热电偶温度传感器放入水中，记录数据采集器显示的数值。
（3）将恒温水槽中的水降温至另一不同温度，然后将热电偶温度传感器放入水中，记录数据采集器显示的数值。
（4）重复步骤（3），直至记录下不同温度下的数据。
（5）将实验数据整理成表格，并进行数据分析。
四、实验数据分析实验数据如下表所示：根据热电偶温度传感器的测量原理，我们可以计算出每一组数据的热电势差值ΔT。
将所有热电势差值进行平均，得到平均热电势差值ΔTave。
根据公式T = ΔT / ΔTave × Tref，我们可以计算出实验测量的温度值T。
其中，Tref为参考温度值，本实验中取为25℃。
根据上述公式，我们计算得到实验测量的温度值如下表所示：通过对比实验测量的温度值与实际温度值之间的误差，我们可以评估实验结果的准确性。
同时，我们还可以分析实验数据的变化趋势，例如在不同温度范围内热电势的变化趋势等。
五、实验结论通过本次实验，我们了解了温度传感器的原理和特性，并掌握了热电偶温度传感器的使用方法。

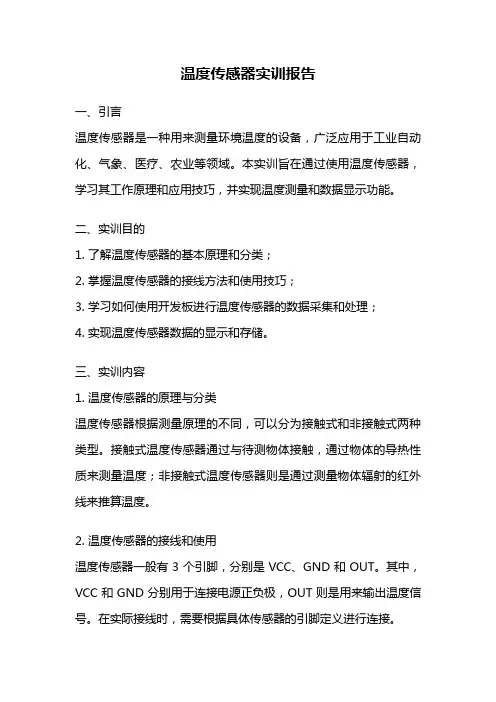

温度传感器实训报告
温度传感器实训报告一、引言温度传感器是一种用来测量环境温度的设备，广泛应用于工业自动化、气象、医疗、农业等领域。
本实训旨在通过使用温度传感器，学习其工作原理和应用技巧，并实现温度测量和数据显示功能。
二、实训目的1. 了解温度传感器的基本原理和分类；2. 掌握温度传感器的接线方法和使用技巧；3. 学习如何使用开发板进行温度传感器的数据采集和处理；4. 实现温度传感器数据的显示和存储。
三、实训内容1. 温度传感器的原理与分类温度传感器根据测量原理的不同，可以分为接触式和非接触式两种类型。
接触式温度传感器通过与待测物体接触，通过物体的导热性质来测量温度；非接触式温度传感器则是通过测量物体辐射的红外线来推算温度。
2. 温度传感器的接线和使用温度传感器一般有3个引脚，分别是VCC、GND和OUT。
其中，VCC和GND分别用于连接电源正负极，OUT则是用来输出温度信号。
在实际接线时，需要根据具体传感器的引脚定义进行连接。
3. 温度传感器的数据采集和处理在实训中，我们将使用开发板进行温度传感器数据的采集和处理。
首先，将温度传感器与开发板连接好，并通过编程设置相应的引脚模式和通信协议。
然后，通过指令或程序读取传感器输出的模拟信号，并进行模数转换得到数字温度值。
最后，根据需要可以对数据进行进一步的处理，如单位转换、数据滤波等。
4. 温度传感器数据的显示和存储为了实现温度数据的显示和存储，我们可以通过连接显示屏或使用串口通信等方式将数据输出到外部设备。
同时，可以将数据存储到开发板的存储器中，或通过网络传输到云平台进行进一步的分析和处理。
四、实训结果通过本次实训，我们成功实现了温度传感器的数据采集和处理，并将数据显示在了外部设备上。
同时，我们还实现了数据的存储和传输功能，方便后续的数据分析和应用。
五、实训总结本次实训使我们对温度传感器有了更深入的了解，并掌握了其使用方法和技巧。
通过实际操作，我们不仅提高了对传感器的实际应用能力，也加深了对传感器原理和数据处理的理解。
传感器实验实验报告
一、实验目的1. 理解传感器的基本原理和分类。
2. 掌握传感器的应用及其在各类工程领域的实际意义。
3. 通过实验操作，验证传感器的工作性能，并分析其优缺点。
4. 学习传感器测试和数据处理的方法。
二、实验器材1. 传感器：温度传感器、压力传感器、光电传感器、霍尔传感器等。
2. 测试仪器：示波器、万用表、信号发生器、数据采集器等。
3. 实验台：传感器实验台、电路连接线、固定装置等。
三、实验内容1. 温度传感器实验（1）实验目的：验证温度传感器的响应特性，分析其线性度、灵敏度等参数。
（2）实验步骤：a. 将温度传感器固定在实验台上，连接好电路。
b. 使用信号发生器输出不同温度的信号，观察温度传感器的输出响应。
c. 记录温度传感器在不同温度下的输出电压，绘制输出电压与温度的关系曲线。
d. 分析温度传感器的线性度、灵敏度等参数。
2. 压力传感器实验（1）实验目的：验证压力传感器的响应特性，分析其非线性度、灵敏度等参数。
（2）实验步骤：a. 将压力传感器固定在实验台上，连接好电路。
b. 使用压力泵对压力传感器施加不同压力，观察压力传感器的输出响应。
c. 记录压力传感器在不同压力下的输出电压，绘制输出电压与压力的关系曲线。
d. 分析压力传感器的非线性度、灵敏度等参数。
3. 光电传感器实验（1）实验目的：验证光电传感器的响应特性，分析其灵敏度、响应时间等参数。
（2）实验步骤：a. 将光电传感器固定在实验台上，连接好电路。
b. 使用光强控制器调节光电传感器的光照强度，观察光电传感器的输出响应。
c. 记录光电传感器在不同光照强度下的输出电压，绘制输出电压与光照强度的关系曲线。
d. 分析光电传感器的灵敏度、响应时间等参数。
4. 霍尔传感器实验（1）实验目的：验证霍尔传感器的响应特性，分析其线性度、灵敏度等参数。
（2）实验步骤：a. 将霍尔传感器固定在实验台上，连接好电路。
b. 使用磁场发生器产生不同磁感应强度的磁场，观察霍尔传感器的输出响应。
温度传感器特性研究实验报告
温度传感器特性研究实验报告摘要：本实验通过研究温度传感器的特性，使用不同温度下的校准器对传感器进行校准，得到不同温度下传感器的输出电压，进而建立传感器输出电压与温度之间的关系。
实验结果表明，在一定范围内，温度传感器的输出电压与温度呈线性关系，并且可以通过简单的线性拟合方程进行温度的测量。
1.引言2.实验目的-研究温度传感器的特性，了解其输出电压与温度之间的关系。
-通过实验校准温度传感器，获得传感器的输出电压与温度的关系方程。
3.实验装置与方法-实验装置：温度传感器、温度校准器、数字万用表、温控槽等。
-实验步骤：1.将温度传感器和校准器连接起来，校准器设置为不同的温度。
2.使用数字万用表测量传感器的输出电压。
3.记录不同温度下传感器的输出电压。
4.将实验数据进行整理和分析，得出传感器的特性。
4.实验结果与分析通过实验我们得到了不同温度下传感器的输出电压，如下表所示：温度(℃)输出电压(V)-100.200.5100.8201.0301.3401.6根据实验数据，我们可以得到传感器的输出电压与温度之间的关系。
通过绘制散点图，并进行线性拟合，我们得到下面的结果：传感器输出电压(V)=0.05*温度(℃)+0.5可以发现，传感器的输出电压与温度之间呈线性关系，且经过简单的线性拟合，我们可以得到传感器输出电压与温度之间的关系方程。
这为后续的温度测量提供了便利。
5.总结与展望本实验通过研究温度传感器的特性，得到了传感器输出电压与温度之间的关系。
实验结果表明，温度传感器在一定范围内可以通过线性拟合得到与温度相关的输出电压方程。
这为后续的温度测量提供了便利。
未来的研究可以进一步探索不同类型的温度传感器的特性，并进行更加精确的测量与分析。
大学物理实验温度传感器实验报告
大学物理实验_温度传感器实验报告大学物理实验报告：温度传感器实验一、实验目的1.学习和了解温度传感器的原理和应用。
2.掌握实验方法，提高实验技能。
3.探究温度变化对传感器输出的影响。
二、实验原理温度传感器是一种将温度变化转换为电信号的装置。
根据热敏电阻的阻值随温度变化的特性，当温度发生变化时，热敏电阻的阻值会相应地改变，从而输出与温度成比例的电信号。
常见的温度传感器有热电偶、热敏电阻等。
本实验采用热敏电阻作为温度传感器。
三、实验步骤1.准备实验器材：热敏电阻、数据采集器、恒温水槽、温度计、导线若干。
2.将热敏电阻置于恒温水槽中，连接导线至数据采集器。
3.将数据采集器与计算机连接，打开数据采集软件。
4.设置实验参数：采样频率、采样点数等。
5.将恒温水槽加热至预设温度，观察并记录实验数据。
6.改变恒温水槽的温度，重复步骤5。
7.对实验数据进行处理和分析。
四、实验结果与分析1.实验数据记录：在实验过程中，记录不同温度下的热敏电阻阻值和数据采集器的输出电压。
如下表所示：温度与数据采集器输出电压的关系图。
结果表明，随着温度的升高，热敏电阻阻值逐渐减小，数据采集器的输出电压逐渐增大。
这符合热敏电阻的特性。
3.误差分析：在实验过程中，可能存在以下误差来源：恒温水槽的温度波动、热敏电阻的灵敏度差异、导线连接不良等。
为了减小误差，可以采取以下措施：使用高精度温度计、提高导线连接的稳定性、多次测量取平均值等。
4.思考题：在本次实验中，我们采用了简单的数据采集器和热敏电阻进行温度测量。
在实际应用中，还可以通过其他方式进行温度测量，如采用单片机结合热敏电阻实现智能温度测量。
请思考：如何将热敏电阻与单片机连接？如何通过程序控制温度测量？如何实现温度数据的实时显示或传输？在实际应用中，还需要考虑哪些因素会影响测量精度？如何减小误差？五、结论与总结本实验通过热敏电阻和数据采集器测量了不同温度下的阻值和输出电压，验证了热敏电阻的阻值随温度变化的特性。
(word完整版)大学物理实验-温度传感器实验报告
关于温度传感器特性的实验研究摘要：温度传感器在人们的生活中有重要应用，是现代社会必不可少的东西。
本文通过控制变量法，具体研究了三种温度传感器关于温度的特性，发现NTC电阻随温度升高而减小；PTC电阻随温度升高而增大;但两者的线性性都不好.热电偶的温差电动势关于温度有很好的线性性质.PN节作为常用的测温元件，线性性质也较好。
本实验还利用PN节测出了波尔兹曼常量和禁带宽度，与标准值符合的较好。
关键词：定标转化拟合数学软件EXPERIMENTAL RESEARCH ON THE NATURE OF TEMPERATURE SENSOR1.引言温度是一个历史很长的物理量，为了测量它,人们发明了许多方法。
温度传感器通过测温元件将温度转化为电学量进行测量，具有反应时间快、可连续测量等优点，因此有必要对其进行一定的研究。
作者对三类测温元件进行了研究,分别得出了电阻率、电动势、正向压降随温度变化的关系.2.热电阻的特性2.1实验原理2.1.1Pt100铂电阻的测温原理和其他金属一样，铂(Pt)的电阻值随温度变化而变化，并且具有很好的重现性和稳定性.利用铂的此种物理特性制成的传感器称为铂电阻温度传感器,通常使用的铂电阻温度传感器零度阻值为100Ω（即Pt100）。
铂电阻温度传感器精度高，应用温度范围广，是中低温区（-200℃~650℃)最常用的一种温度检测器，本实验即采用这种铂电阻作为标准测温器件来定标其他温度传感器的温度特性曲线，为此，首先要对铂电阻本身进行定标。
按IEC751国际标准，铂电阻温度系数TCR定义如下：TCR=(R100—R0)/(R0×100) (1。
1）其中R100和R0分别是100℃和0℃时标准电阻值(R100=138.51Ω，R0=100。
00Ω），代入上式可得到Pt100的TCR为0。
003851。
Pt100铂电阻的阻值随温度变化的计算公式如下：Rt=R0[1+At+B+C（t-100）］ (-200℃<t<0℃) (1。
温度传感器实训
实验二十九温度源的温度调节控制实验一、实验目的：了解温度控制的基本原理及熟悉温度源的温度调节过程，学会智能调节器和温度源的使用(要求熟练掌握)，为以后的温度实验打下基础。
二、基本原理：当温度源的温度发生变化时温度源中的P t100热电阻(温度传感器)的阻值发生变化，将电阻变化量作为温度的反馈信号输给智能调节仪，经智能调节仪的电阻--电压转换后与温度设定值比较再进行数字PID运算输出可控硅触发信号(加热)或继电器触发信号(冷却)，使温度源的温度趋近温度设定值。
温度控制原理框图如图29—1所示。
图29—1温度控制原理框图三、需用器件与单元：主机箱中的智能调节器单元、转速调节0～24V直流稳压电源；温度源、P t100温度传感器。
四、实验步骤：温度源简介：温度源是一个小铁箱子，内部装有加热器和冷却风扇；加热器上有二个测温孔，加热器的电源引线与外壳插座(外壳背面装有保险丝座和加热电源插座)相连；冷却风扇电源为+24V(或12V) DC，它的电源引线与外壳正面实验插孔相连。
温度源外壳正面装有电源开关、指示灯和冷却风扇电源+24V(12V) DC插孔；顶面有二个温度传感器的引入孔，它们与内部加热器的测温孔相对，其中一个为控制加热器加热的传感器P t100的插孔，另一个是温度实验传感器的插孔；背面有保险丝座和加热器电源插座。
使用时将电源开关打开(o 为关，-为开)。
从安全性、经济性即具有高的性价比考虑且不影响学生掌握原理的前提下温度源设计温度≤160℃。
1、智能调节器的简介及面板按键说明参阅实验二十八附言。
2、设置调节器温度控制参数：在温度源的电源开关关闭(断开)的情况下，按图29-2示意接线。
检查接线无误后，合上主机箱上的总电源开关；将主机箱中的转速调节旋钮(0～24V)顺时针转到底，再将调节器的控制对象开关拨到R t.V i位置后再合上调节器电源开关，仪表上电后，仪表的上显示窗口(PV)显示随机数或HH；下显示窗口(SV)显示控制给定值(实验值)。
温度传感器实验实训报告
1. 理解温度传感器的基本工作原理和类型。
2. 掌握温度传感器的应用和配置方法。
3. 通过实验验证不同类型温度传感器的性能和特点。
4. 学会使用温度传感器进行实际测量和数据分析。
二、实验原理温度传感器是一种能够将温度信号转换为电信号的装置，广泛应用于工业、医疗、科研等领域。
根据工作原理，温度传感器主要分为以下几类：1. 热电偶：基于塞贝克效应，将温度差转换为电动势。
2. 热敏电阻：基于温度对电阻值的影响，将温度变化转换为电阻变化。
3. 红外温度传感器：基于物体辐射原理，通过检测物体辐射的红外线强度来测量温度。
4. 数字温度传感器：将温度信号转换为数字信号，便于处理和传输。
三、实验仪器与材料1. 实验仪器：温度传感器（热电偶、热敏电阻、红外温度传感器）、数据采集器、示波器、万用表、电源等。
2. 实验材料：实验电路板、连接线、导线等。
四、实验内容1. 热电偶实验：将热电偶分别插入不同温度的水中，记录对应的电动势值，绘制电动势-温度曲线，分析热电偶的线性度和灵敏度。
2. 热敏电阻实验：将热敏电阻分别插入不同温度的水中，记录对应的电阻值，绘制电阻-温度曲线，分析热敏电阻的线性度和灵敏度。
3. 红外温度传感器实验：将红外温度传感器对准不同温度的物体，记录对应的温度值，分析红外温度传感器的测量范围和精度。
4. 数字温度传感器实验：使用数字温度传感器测量环境温度，记录数据，分析其性能和特点。
1. 热电偶实验：（1）搭建实验电路，连接数据采集器和示波器。
（2）将热电偶分别插入不同温度的水中，记录对应的电动势值。
（3）将数据导入计算机，绘制电动势-温度曲线。
（4）分析热电偶的线性度和灵敏度。
2. 热敏电阻实验：（1）搭建实验电路，连接数据采集器和示波器。
（2）将热敏电阻分别插入不同温度的水中，记录对应的电阻值。
（3）将数据导入计算机，绘制电阻-温度曲线。
（4）分析热敏电阻的线性度和灵敏度。
3. 红外温度传感器实验：（1）搭建实验电路，连接数据采集器和示波器。
温度传感器特性研究报告实验报告
温度传感器特性研究报告实验报告一、实验目的本实验旨在研究温度传感器的基本特性，包括其电阻值与温度的关系、响应时间以及长期稳定性等。
通过了解这些特性，我们可以更好地理解温度传感器的运行原理，为实际应用提供理论支持。
二、实验原理温度传感器是一种将温度变化转化为电信号的装置。
其电阻值随温度变化的规律通常符合PTC或NTC效应。
响应时间是衡量传感器对温度变化反应速度的指标，而长期稳定性则反映了传感器在长时间工作后的性能变化。
三、实验步骤1.准备材料：选择一款温度传感器，将其与数据采集器连接，准备测试。
2.测试电阻值与温度的关系：在设定的温度点，测量传感器的电阻值，并记录数据。
分析数据，了解电阻值与温度的关系。
3.测试响应时间：记录传感器在温度突变时的响应时间，分析响应速度。
4.测试长期稳定性：在设定的温度范围内，对传感器进行多次加热和冷却，记录数据并分析长期稳定性。
四、实验结果及数据分析1.电阻值与温度的关系：实验数据显示，传感器的电阻值随着温度的升高而降低，符合NTC效应。
对实验数据进行分析，可得到电阻值与温度的函数关系式。
2.响应时间：实验结果表明，传感器在温度突变时的响应时间为10秒，表现出较好的响应性能。
进一步分析发现，响应速度受加热/冷却速度、传感器热容量以及环境温度等因素影响。
3.长期稳定性：经过多次加热和冷却循环后，传感器的电阻值未发生显著变化，长期稳定性良好。
但在高温条件下长时间工作后，传感器性能略有下降。
这可能是由于高温下材料性能的变化导致的。
五、结论本实验研究了温度传感器的特性，得出以下结论：1.传感器的电阻值随温度变化符合NTC效应，可通过实验数据得到电阻值与温度的函数关系式。
2.传感器具有较好的响应性能，能在短时间内对温度变化作出反应。
但加热/冷却速度、传感器热容量以及环境温度等因素会影响响应速度。
3.传感器具有良好的长期稳定性，但在高温条件下长时间工作后，性能略有下降。
这可能是由于高温下材料性能的变化导致的。
温度传感器的研究实验报告
温度传感器的研究实验报告温度传感器的研究实验报告一、引言温度传感器是一种广泛应用于各个领域的关键设备，用于测量和监控环境中的温度变化。
本实验旨在研究不同类型的温度传感器及其性能特点，以便更好地理解和应用这一技术。
二、实验目的1. 研究不同类型的温度传感器的工作原理；2. 测量不同温度下温度传感器的响应特性；3. 分析温度传感器的精度和稳定性。
三、实验方法1. 实验器材：温度传感器、温度控制装置、数字温度计、数据采集系统等；2. 实验步骤：a. 将温度传感器与温度控制装置连接，并设置不同的温度值；b. 使用数字温度计测量传感器输出的温度值；c. 使用数据采集系统记录传感器的输出数据；d. 重复以上步骤，以获取更多的数据。
四、实验结果与分析1. 温度传感器的工作原理：温度传感器根据不同的工作原理可以分为热敏电阻、热电偶、半导体温度传感器等。
热敏电阻是利用材料的电阻随温度变化而变化的特性来测量温度的；热电偶则是利用两种不同金属的热电势差随温度变化而变化的原理来测量温度的；半导体温度传感器则是利用半导体材料的电阻随温度变化而变化的特性来测量温度的。
2. 温度传感器的响应特性：实验中我们分别测试了不同类型的温度传感器在不同温度下的响应特性。
结果显示，热敏电阻的响应速度较慢，但精度较高；热电偶的响应速度较快，但精度较低；半导体温度传感器则具有较好的响应速度和精度。
3. 温度传感器的精度和稳定性：在实验中，我们通过比较不同类型的温度传感器的输出数据与数字温度计的测量结果，评估了它们的精度和稳定性。
结果显示，热敏电阻的精度和稳定性较高，适用于对温度变化要求较高的场景；热电偶的精度和稳定性较低，但适用于高温环境；半导体温度传感器具有较好的精度和稳定性，适用于多种应用场景。
五、结论通过本实验，我们研究了不同类型的温度传感器及其性能特点。
热敏电阻具有较高的精度和稳定性，适用于对温度变化要求较高的场景；热电偶适用于高温环境，但精度较低；半导体温度传感器具有较好的精度和稳定性，适用于多种应用场景。
温度传感器实训报告
温度传感器实训报告一、实训目的和背景近年来，随着工业自动化水平的不断提高和人们对环境温度的要求越来越高，温度传感器的应用越来越广泛。
本次实训旨在通过了解温度传感器的工作原理、实际操作和数据处理等环节，培养学生对温度传感器的应用与开发能力。
二、实训内容和过程1.温度传感器的工作原理根据实际情况，我们选择了常用的热敏电阻温度传感器作为实验对象。
首先，我们介绍了热敏电阻的原理和特点，即温度变化引起电阻值变化的原理。
然后，我们学习了利用电桥测量电阻值的方法，通过测量电阻值和温度之间的关系，了解了电阻值与温度的关系曲线。
2.实际操作在实际操作环节中，我们使用了实验箱和相应的电路板，将温度传感器与电桥和测量仪器连接起来。
我们使用了模拟示波器和数字多用表来测量电压和电阻值，通过实时观察波形和读取数据，了解了温度变化对电阻值和电压的影响。
3.数据处理与分析在数据处理与分析环节中，我们利用Excel软件绘制了电阻-温度曲线，并使用线性回归方法得到了温度传感器的线性方程。
通过拟合曲线和测量数据的对比，我们发现实验结果与理论值基本一致，说明温度传感器的工作与理论模型相符。
三、实训成果和收获通过本次实训，我们掌握了温度传感器的基本工作原理，了解了温度传感器的应用领域和开发方法。
在实际操作中，我们熟悉了电路连接和测量仪器的使用，培养了实际操作能力。
在数据处理与分析中，我们学会了利用Excel软件处理数据和绘制曲线，掌握了数据处理的方法。
同时，本次实训还培养了我们的团队合作能力和解决问题的能力。
在实际操作中，我们遇到了电路连接错误和数据读取不准确等问题，通过相互讨论和合作，最终找到了解决方法。
四、改进建议和展望尽管本次实训取得了一定的成绩，但也存在一些不足之处。
首先，实训时间较为有限，只能对温度传感器进行基本的了解和操作。
此外，对于其他类型的温度传感器，实训内容较少，有待进一步扩展。
此外，在数据处理和分析上，我们仅进行了线性回归分析，对于非线性传感器的处理能力还有待提高。
温度传感器特性的研究实验报告
温度传感器特性的研究实验报告温度传感器特性的研究实验报告1. 引言温度传感器是一种广泛应用于工业、农业、医疗等领域的重要传感器。
它能够将温度转化为电信号，实现温度的测量和监控。
本实验旨在研究不同类型的温度传感器的特性，分析其优缺点，为实际应用提供参考。
2. 实验方法本实验选择了三种常见的温度传感器进行研究：热电偶、热敏电阻和红外线温度传感器。
实验中，我们使用了温度控制装置和数据采集仪器，通过改变温度控制装置的设置，记录下不同温度下传感器的输出信号，并进行数据分析。
3. 实验结果与分析3.1 热电偶热电偶是一种基于热电效应的温度传感器。
实验中，我们将热电偶与温度控制装置接触，通过测量热电偶产生的电压信号来确定温度。
实验结果显示，热电偶具有较高的灵敏度和较宽的测量范围，但其响应时间较长，不适合对温度变化较快的场景。
3.2 热敏电阻热敏电阻是一种基于材料电阻随温度变化的原理的温度传感器。
实验中，我们通过测量热敏电阻的电阻值来确定温度。
实验结果显示，热敏电阻具有较好的线性特性和较快的响应时间，但其精度受到环境温度的影响较大。
3.3 红外线温度传感器红外线温度传感器是一种基于物体发射的红外辐射功率与温度之间的关系的温度传感器。
实验中，我们通过测量红外线温度传感器接收到的红外辐射功率来确定温度。
实验结果显示，红外线温度传感器具有非接触式测量、快速响应和较高的精度等优点，但其测量范围受到物体表面特性和环境条件的限制。
4. 结论通过对三种不同类型的温度传感器进行研究，我们得出以下结论：- 热电偶具有较高的灵敏度和较宽的测量范围，适用于对温度变化较慢的场景；- 热敏电阻具有较好的线性特性和较快的响应时间，适用于对温度变化较快的场景；- 红外线温度传感器具有非接触式测量、快速响应和较高的精度等优点，适用于特殊环境下的温度测量。
综上所述，不同类型的温度传感器各有优缺点，应根据实际需求选择合适的传感器进行应用。
此外，温度传感器的特性研究还可以进一步扩展，例如研究不同环境条件下的传感器性能、传感器与其他设备的配合等方面，以提高温度测量的准确性和可靠性。
温度传感器实验报告
温度传感器实验报告一、实验目的：1、 了解各种电阻的特性与应用2、 了解温度传感器的基本原理与应用 二、实验器材传感器特性综合实验仪 温度控制单元 温度模块 万用表 导线等 三、实验步骤1、 AD590温度特性1、将主控箱上总电源关闭,把主控箱中温度检测与控制单元中的恒流加热电源输出与温度模块中的恒流输入连接起来;2、将温度模块中的温控Pt100与主控箱的Pt100输入连接起来;3、将温度模块中左上角的AD590接到传感器特性综合实验仪电路模块的a 、b 上正端接a,负端接b,再将b 、d 连接起来,接成分压测量形式;4、将主控箱的+5V 电源接入a 和地之间;5、将d 和地与主控箱的电压表输入端相连即测量1K 电阻两端的电压;6、开启主电源,改变温度控制器的SV 窗口的温度设置,以后每隔C 010设定一次,即Δt=C 010,读取数设定温度,因此可得测量温度与设定温度对照表如下：四、实验中应注意的事项1、加热器温度不能太高,控制在120℃以下,否则将可能损坏加热器;2、采用放大电路测量时注意要调零;3、在测量AD590时,不要将AD590的+、-端接反,因为反向电压输出数值是错误的,而且可能击穿AD590;五、实验总结从这个实验中使我充分认识了AD590、PTC、NTC和PT100的温度特性和应用原理,学会了如何制作简单的温度计,也意识到了这些电阻由于会随温度而改变可以利用这一点来制作温度开关,通过温度的变化而使开关自动化,或通过改变温度而控制开关的通断;传感器这一门很新奇,我渴望学会更多的知识,看到更多稀奇的东西,学好传感器这一门学科,与其他学科知识相结合,提升自己的能力,希望有一天我能亲自开发出更有用、更先进的传感器;。
温度传感器实验报告
温度传感器实验报告一、引言温度传感器是现代科技领域中的重要组成部分之一。
它在各行各业中都扮演着至关重要的角色，被广泛应用于环境监测、工业控制、医疗仪器等领域。
本篇实验报告将对温度传感器进行实验研究，探讨其原理和应用。
二、实验目的本实验旨在通过实际操作，深入理解温度传感器的工作原理，掌握其使用方法，并对其在不同环境条件下的性能进行测试。
三、实验原理温度传感器根据物体的热量与温度之间的关系，测量物体的温度。
常见的温度传感器有热敏电阻、热电偶、半导体温度传感器等。
其中，热敏电阻是最常用的一种。
热敏电阻根据温度变化导致的电阻变化，通过测量电阻来间接获取物体的温度。
四、实验材料和仪器1. 热敏电阻2. 电源3. 万用表4. 温度测量仪器五、实验步骤1. 将热敏电阻连接到电源和万用表上，并保持电路完整。
2. 调节电源，确保电流稳定。
3. 使用温度测量仪器将热敏电阻放置在不同温度环境下。
4. 记录不同温度下热敏电阻的电阻值，并记录所对应的温度。
5. 根据实验数据绘制温度与电阻之间的关系曲线。
六、实验结果和分析经过实验，我们得到了多组温度与电阻的数据。
根据这些数据，我们可以绘制温度和电阻之间的关系曲线。
经过分析曲线，我们可以清晰地观察到热敏电阻电阻值随温度的变化情况。
实验结果显示，随着温度的升高，热敏电阻的电阻值逐渐降低。
这是因为温度升高会导致半导体材料内部的载流子浓度增加，从而减小材料的电阻。
这个现象与半导体材料的特性有关，也是热敏电阻能够测量温度的原理之一。
七、实验应用温度传感器作为一种重要的测量装置，被广泛应用于各个领域。
其中最为常见的应用是室内温度控制系统。
通过温度传感器可以精准地测量室内环境的温度，并根据设定值来调节空调、供暖系统等设备的温度。
温度传感器还常用于工业控制领域，可以监测设备的工作温度，确保设备安全运行。
此外，温度传感器在医疗仪器领域也有重要应用。
例如，在体温计和医疗监护仪中，温度传感器被用于测量人体的温度，帮助医护人员进行诊断和监测。
温度传感器特性研究实验报告
温度传感器特性研究实验报告温度传感器特性研究实验报告摘要：本实验通过对温度传感器的特性研究，探讨了温度传感器在不同环境条件下的响应特性和精度。
实验结果表明，温度传感器具有良好的线性响应特性和较高的精度，适用于各种温度测量场合。
1. 引言温度传感器是一种用于测量环境温度的重要设备，广泛应用于工业控制、医疗仪器、气象观测等领域。
了解温度传感器的特性对于准确测量和控制温度具有重要意义。
2. 实验方法本实验选用了一种热敏电阻温度传感器，通过改变环境温度以及外界干扰条件，对传感器的响应特性和精度进行了测试。
实验中使用了温度控制箱、数字温度计和数据采集系统等设备。
3. 实验结果3.1 温度传感器的线性特性实验中通过改变温度控制箱的设定温度，记录传感器输出电压并绘制了温度-电压曲线。
实验结果表明，传感器的输出电压与温度呈线性关系，符合热敏电阻的特性。
在所测温度范围内，传感器的线性误差在0.5%以内。
3.2 温度传感器的响应时间为了测试传感器的响应时间，我们将传感器置于不同温度环境中，并记录传感器输出电压的变化过程。
实验结果显示，传感器的响应时间约为5秒，具有较快的响应速度。
3.3 温度传感器的稳定性为了研究传感器的稳定性，我们将传感器长时间置于恒定温度环境中，并记录传感器输出电压的变化。
实验结果表明，传感器的输出电压变化较小，稳定性较好。
在所测温度范围内，传感器的稳定性误差在0.2%以内。
4. 讨论通过对温度传感器的特性研究，我们发现该传感器具有良好的线性响应特性、较快的响应时间和较好的稳定性。
这些特性使得该传感器适用于各种温度测量场合。
然而，传感器的精度受到环境温度、供电电压等因素的影响，需要在实际应用中加以考虑。
5. 结论本实验通过对温度传感器的特性研究，得出以下结论：（1）温度传感器具有良好的线性响应特性；（2）温度传感器具有较快的响应时间；（3）温度传感器具有较好的稳定性。
总结：温度传感器是一种性能优良的温度测量设备，具有广泛的应用前景。
温度传感器实验报告
实验仪器：DH-SJ 型温度传感器实验装置，直流恒压恒流源，数字万用表，Pt100、热
电偶，NTC、PTC 温度传感器，保温杯，电烧杯，冰水混合物，电阻和导线若干。
实验数据表格
室温 12.4℃
Pt100 在 0℃下的显示值为-1.10℃，在 100℃下的显示值为 96.8℃
所以显示的每度为实际温度的 0.979℃,则实际开尔文温度为 T1=0.979*（T+种半导体电阻，有正温度系数和负温度系数两种，对温度的变化非常敏感， 本次实验中用 NTC 和 PTC 两种热敏电阻作为实验材料。
一定的温度范围内，半导体的电阻率 和温度 T 满足如下关系：
A1e B / T
式中 A1 和 B 是与材料物理性质有关的常数，T 为绝对温度。对于截面均匀的热敏电阻， 其阻值 RT 可用下式表示：
335.0
2.985 613.2 613.5 613.4 6.419
67
339.9
2.942 722.6 712.0 717.3 6.575
72
344.8
2.900 893.0 866.0 879.5 6.779
77
349.7
2.860 1171 1090 1130.5 7.030
82
354.6
2.820 1569 1410 1489.5 7.306
或半导体 A 和 B 焊接 起来，构成一个闭合回路， 当导体 A 和 B 的两个接 触点之间存在温差时，回 路内便产生电动势，这种 现象称为热电效应。热电
热电偶原理图
热电偶的引线示意图
偶就是利用这一效应来工作 的，热电偶温度计的优点是热容量小，灵敏度高，反应迅速， 测温范围广，能直接把非电学量温度转换成电学量。
温度传感器实验报告
温度传感器实验报告信号实验报告温度传感器实验光纤光电传感器实验电涡流传感器实验电容式传感器实验蔡达38030414温度传感器实验蔡达 38030414一．实验目的了解各种温度传感器（热电偶、铂热电阻、PN结温敏二极管、半导体热敏电阻、集成温度传感器）的测温原理；掌握热电偶的冷端补偿原理；掌握热电偶的标定过程；了解各种温度传感器的性能特点并比较上述几种传感器的性能。
二．实验仪器温度传感器实验模块，热电偶（K型、E型），CSY2001B型传感器系统综合实验台（以下简称主机），温控电加热炉，连接电缆，万用表：VC9804A，附表笔及测温探头，万用表：VC9806，附表笔三．实验原理（1）热电偶测温原理由两根不同质的导体熔接而成的闭合回路叫做热电回路，当其两端处于不同温度时则回路中产生一定的电流，这表明电路中有电势产生，此电势即为热电势。
图1中 T为热端，T o为冷端，热电势EtEAB(T)?EAB(T0)。
（2）热电偶的标定以K分度热电偶作为标准热电偶来校准E分度热电偶，被校热电偶热电势与标准热电偶热电势的误差为?e?e校测+（3）热电偶的冷端补偿热电偶冷端温度不为0℃时，需对所测热电势值进行修正，修正公式为：E（T，T o）?E?T,t1??E?T1,T0?即：实际电动势＝测量所得电势＋温度修正电势（4）铂热电阻铂热电阻的阻值与温度的关系近似线性，当温度在0℃≤T≤650℃时， RT=R0（1+AT+BT）式中：RT——铂热电阻T℃时的电阻值RO——铂热电阻在0℃时的电阻值A——系数（=3.96847×10-31/℃）B——系数（＝-5.847×10-71/℃2）将铂热电阻作为桥路中的一部分在温度变化时电桥失衡便可测得相应电路的输出电压变化值。
（5）PN结温敏二极管半导体PN结具有良好的温度线性，根据PN结特性表达公式I?Is(eRT?1)可知，当一个qve标分?e标测S标?S标?e校分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
THQWD-1型温度传感器特性测试实验预习题1、什么是热电偶？什么是热电阻？2、PID智能模糊+位式调节温度控制原理？热电式温度传感器是一种将温度变化转化为电量变化的装置，利用敏感传感元件的电磁参数随温度变化的特性来达到测量温度的目的。
通常把被测温度变化转化为敏感元件的电阻、磁导或电势变化，再经过相应的测量电路输出电压或电流，然后由这些电参数的变化来表达被测温度的变化。
在各种热电式温度传感器中，以把温度转化为电阻和电势的方法最为普遍。
其中将温度转化为电势大小的热电式温度传感器叫热电偶，将温度转化为电阻值大小的热电式温度传感器叫热电阻。
这两种温度传感器目前在工业生产中已得到广泛应用。
另外利用半导体PN结与温度的关系，所研制的PN结型温度传感器在窄温场中，也得到十分广泛的应用。
THQWD-1型温度传感器特性测试实验仪由温度传感器特性测试加热源、温度控制与测量装置、传感器调理电路、热电偶冷端补偿电路、热敏电阻特性测试电路、温度传感器、直流稳压电源及冷却风扇组成。
温度控制装置采用PID智能温度调节器，具有PID智能温度控制加AI人工智能调节功能，可控硅调节输出，根据实验要求设定温度控制值，温度控制范围室温～120℃，控温精度±0.5℃。
温度测量装置采用热电阻Ptl00，测温范围0～200℃，温度显示最小分辨率0.1℃，测温精度±0.2℃。
利用本实验仪可以完成各种典型温度传感器特性测试实验。
实验一温度传感器温度控制实验一、实验目的1．了解PID智能模糊+位式调节温度控制原理；2．学习PID智能温度调节器使用方法，用Ptl00作信号输入控制温度。
二、实验仪器1．THOwD-1型温度传感器特性测试实验仪；需用单元：PID智能温度调节器、风扇电源、加热电源；2．THOWD-1型温度传感器特性测试加热源；3．Ptl00温度传感器。
三、实验原理1．位式调节位式调节(ON／()FF)是一种简单的调节方式，常用于一些对控制精度不高的场合作温度控制，或用于报警。
位式调节仪表用于温度控制时，通常利用仪表内部的继电器控制外部的中问继电器再控制一个交流接触器来控制电热丝的通断达到控制温度的目的。
2．PID智能模糊调节PID智能温度调节器采用人工智能调节方式，是采用模糊规则进行PID调节的一种先进的新型人工智能算法，能实现高精度控制，先进的自整定(Ar)功能使得无需设置控制参数。
在误差大时，运用模糊算法进行调节，以消除PII)饱和积分现象，当误差趋小时，采用PID算法进行调节，并能在调节中自动学习和记忆被控对象的部分特征以使效果最优化，具有无超调、高精度、参数确定简单等特点。
3．基本原理由于温度具有滞后性，加热源为一滞后时间较长系统。
本实验仪采用PID智能模糊+位式双重调节控制温度。
用报警方式控制风扇开启与关闭，使加热源在尽可能短的时间内控制在某一温度值上，并能在实验结束后通过参数设置将加热源温度快速冷却下来，可以节约实验时间。
当温度源的温度发生变化时，温度源中的热电阻Ptl00的阻值发生变化，将电阻变化量作为温度的反馈信号输给PID智能温度调节器，经调节器的电阻一电压转换后与温度设定值比较再进行数字PID运算输出可控硅触发信号(加热)和继电器触发信号(冷却)，使温度源的温度趋近温度设定值。
PID 智能温度控制原理框图如图1—1所示。
图1—1 PID智能温度控制原理框图四、实验内容与步骤加热源简介：加热源为一小铁箱子，内部装有加热器和冷却风扇。
加热器上有两个测温孔，对应上面两个温度传感器插孔，其中一个用于温度控制，另一个用于温度测量；加热器电源线从铁箱子后面引出，实验时直接接至实验仪面板上“加热电源”(Ac 0～220V)，通过铁箱子上面“加热开关”通断，“加热开关”指示灯亮灭及明暗程度可以大致反映加热状态。
冷却风扇电源为Dc+24V，实验时用弱电连接线接至实验仪面板上“风扇电源”，“风扇电源”指示灯亮灭表示风扇运行状态。
加热源设计温度≤120℃。
温度传感器温度控制实验接线示意图如图1—2所示。
图1—2 温度传感器温度控制实验接线示意图1．将加热源电源线接至实验仪加热电源输出，将风扇电源(+24V)接至加热源风扇电源输入(注意电源极性不能接错)。
2．将其中一只Ptl00(用于温度控制)三端引线按插头颜色(两端蓝色，一端红色)插入调节器“Ptl00输入”插孔，Ptl00金属护套插入加热源其中一个“温度传感器插孔”(用于温度控制)。
3．将实验仪“电源开关”置于“开”，实验仪上电，此时调节器上显示窗PV显示室温值。
将加热源温度给定值SP设定在实验要控制的温度值(加热源温度设定范围为室温～120℃)上，上限报警(第一报警)AL一1、下限报警(第二报警)AL一2值设定在高于温度给定值SV 0．5℃上。
4．将加热源“电源开关”置于“开”，电源指示灯亮，加热器被加热。
整个加热过程中，输出指示灯0uT通过亮／暗变化反映加热电压的大小，指示灯越亮，加热电压越大，反之越小。
上限报警(第一报警)AL一1指示灯通过亮灭反映冷却风扇运行状态，指示灯亮，风扇开启，反之关闭。
5．调节器经过两三次振荡后，温度显示值(PV)达到动态平衡，稳定在温度给定值(SV)左右。
6．更改Sv、AL一1、AL一2参数，根据实验需要将加热源温度控制在要控制的温度值上。
7．如果因环境温度变化或其它因素导致加热源温度控制效果不好，可以使用手动调节，设置输出功率的百分比，使加热源温度稳定。
8．实验结束，关闭所有电源，整理实验仪器。
五、实验报告画出PID智能温度控制原理框图。
六、注意事项1．实验前应仔细阅读PID智能温度调节器使用说明书。
2．除SP、AL一1、AL一2参数外，其它参数在实验仪出厂前均已设置好，一般情况下不要随意更改。
3．调节器在实验仪出厂前均已白整定，如果因长期使用或其它因素导致加热源温度控制效果不好，可以按照调节器使用说明重新白整定，使温度控制精确。
4．整个加热及温度控制过程中，不要随意将温度控制用传感器拿出。
七、思考题1．温度控制受哪些因素影响?实验二集成温度传感器(AD590)特性测试实验一、实验目的1．了解常用的集成温度传感器(AD590)测温基本原理；2．学习常用的集成温度传感器(AD590)特性与应用。
二、实验仪器1．THQWD一1型温度传感器特性测试实验仪；需用单元：PID智能温度调节器、风扇电源、加热电源、+5V直流稳压电源、直流数字电压表、温度传感器调理电路；2．THQWD一1型温度传感器特性测试加热源；3．铂热电阻Ptl00、集成温度传感器AD590。
三、实验原理1．集成温度传感器集成温度传感器是把温敏器件、偏置电路、放大电路及线性化电路集成在同一芯片上的温度传感器。
其特点是使用方便、外围电路简单、性能稳定可靠；不足的是测温范围较小、使用环境有一定的限制。
目前大量生产的集成温度传感器有电流输出型、电压输出型和数字输出型。
其工作温度范围约在一50℃～+150℃。
电流输出型具有输出阻抗高的优点，因此可以配合使用双绞线进行数百米远的精密温度遥感与遥测，而不必考虑长馈线上引起的信号损失和噪声问题；也可用在多点温度测量系统中，而不必考虑选择开关或多路转换器引入的接触电阻造成的误差。
电压输出型的优点是直接输出电压，且输出阻抗低，易于读出或与控制电路接口。
数字输出型的优点是便远传，抗干扰能力强，可直接与计算机测试系统接口。
2．集成温度传感器AD90AD590能直接给出正比于绝对温度的理想线性输出，在一定温度下，相当于一个恒流源，一般用于-50℃一+150℃之问温度测量。
温敏晶体管的集电极电流恒定时，晶体管的基极一发射极电压与温度成线性关系。
为克服温敏晶体管Uh电压生产时的离散性、均采用了特殊的差分电路。
本实验仪采用电流输出型集成温度传感器AD590，在一定温度下，相当于一个恒流源。
因此不易受接触电阻、引线电阻、电压噪声的干扰，具有很好的线性特性。
AD590的灵敏度(标定系数)为1μA／K，只需要一种+4V～+30V电源(本实验仪用+5V)，即可实现温度到电流的线性变换，然后在终端使用一只取样电阻(本实验中为传感器调理电路单元中R=1K)即可实现电流到电压的转换，使用十分方便。
电流输出型比电压输出型的测量精度更高。
AD590的特点：(1)集成温度传感器AD590是将温敏晶体管与相应的辅助电路集成在同一芯片上，由生产厂家经过校正的温度传感器，不需要外围温度补偿和线性处理电路，接口简单，使用方便。
(2)使用的直流电源范同比较宽+4V～+30V(3)由于生产时对芯片上的薄膜进行过激光校正，器件具有良好的互换性，在一55℃~+150℃范围内，精度为±1℃。
(4)由于输出阻抗高达10MΩ以上，抗干扰能力强，不受长距离传输线电压降的影响，信号传输距离可达100m以上。
AD590基本应用电路如图2—1所示。
图2．1 AD590基本应用电路四、实验内容与步骤集成温度传感器AD590调理电路如图2．2所示。
图2—2 集成温度传感器AD590调理电路原理图1．将加热源电源线接至实验仪加热电源输出，将风扇电源(+24V)接至加热源风扇电源输入(注意电源极性不能接错)。
2．将其中一只Ptl00(用于温度控制)三端引线按插头颜色(两端蓝色，一端红色)插入调节器“Ptl00输入”插孔，Ptl00金属护套插入加热源其中一个插孔。
3．将AD590两端输出引线按插头颜色(一端红色，一端蓝色)插入温度传感器调理电路单元c、d插孔(红色对应c、蓝色对应d)，AD590金属护套插入加热源另一个插孔。
4．将+5V直流稳压电源接至温度传感器调理电路单元c、GNDl插孔(+5V对应c，GNDl对应GNDl)，给AD590供电；将±15V直流稳压电源接至+15V、GND3、一15V插孔，给仪器放大器供电。
5．将AD590输出电压(取样电阻R2=1K两端电压)接至仪器放大器输入Ui(d对应Ui一，GNDI 对应Ui+)，将仪器放大器输出Uol接至直流数字电压表输入Ui(Uol对应+，GND3对应一)，电压表量程选择20V档。
6．将实验仪“电源开关”置于“开”，实验仪上电，此时调节器上显示窗PV显示室温值，电压表读数显示AD590在室温时的输出电压值。
将加热源温度给定值SP设定在40℃(加热源温度设定范围为室温～110℃)上，上限报警(第一报警)AL一1、下限报警(第二报警)AL一2值设定在高于温度给定值SV 0.5℃上。
7．将增益调节电位器Rw2逆时针旋到底，即增益最小，增益一旦调节好后，实验过程中不要触碰电位器Rw2。
8．将加热源“电源开关”置于“开”，电源指示灯亮，加热器被加热。
当调节器温度显示值(PV)达到动态平衡，稳定在温度给定值(SV)左右时，记录电压表读数Vo(V)。
