低碳钢和铸铁拉伸和压缩试验
低碳钢和铸铁的拉伸与压缩试验
低碳钢和铸铁的拉伸与压缩试验一、试验目的1.测定低碳钢在拉伸时的下屈服强度人.、抗拉强度《、断后伸长率4和断面收缩率观看低碳钢在拉伸过程中的各种现象（包括屈服、强化、缩颈及断裂），并绘制拉伸图（F一ΔL曲线）。
2.测定铸铁的抗拉强度兄。
3.测定铸铁的抗压强度，观看低碳钢和铸铁压缩时的变形和破坏现象，并进行比较。
二、试验设施与试样材料试验机，试样分划机或冲点机，游标卡尺，低碳钢和铸铁的拉伸试样，压缩试样。
三、试验步骤1.低碳钢拉伸试验（1）试样预备为便于观看试样标距范围内伸长沿轴向的分布状况和测量拉断后的标距人，在试样平行长度内涂上快干着色涂料，然后用特地的划线机，在标距屋范围内每隔10mm （对长试样）或每隔5mm （对短试样）刻划一根圆周线，或用冲点机冲点标记，将标距L fl分成10格。
因直径d 0沿试样长度不匀称，故用游标卡尺在标距的两端及中间三个横截面I、II、ΠI处，在相互垂直的两个直径方向上各测量一次，记入表1-1,算出各自的平均直径，取其中最小的一个作为原始直径d Q ,计算试样的最小原始横截面面积S 1, , S fl取三位有效数字。
（2）试验机预备依据低碳钢的抗拉强度尼和试样原始横截面面积5。
，由公式尼兀估算拉断试样所需的最大力晨°依据估算的心的大小，选择试验机合适的量程。
试验机调“零工（3）安装试样将试件的一段夹持在固定夹头内，移动可动夹头至适当位置，牢靠地夹好试件的另一端。
（4）检查及试机请老师检查以上步骤完成状况，获得认可后在比例极限内施力至10kN,然后卸力至接近零点，以检查试验机工作是否正常。
（5）施力测读启动试验机加载部分，缓慢匀称地施力。
留意观看试件的拉伸图，参照图5-8所示的几种屈服图形，确定下屈服力记入表・2。
过了屈服阶段后，可用较快的速度施力，直至试样断裂为止。
读出最大力片，记入表Cl-2o(6)取下试样，试验机复位。
(7)依据断口位置采纳直接法或移位法测量拉断后的标距人，并在缩颈最小处两个相互垂直的方向上测量其直径，取其平均值为4,，计算缩颈处最小横截面面积黑，将有关数据填入表l-30需要指出的是，在测量4和Z时，应将断裂试样的两段在断裂处紧密对接在一起，尽量使其轴线位于同始终线上。
低碳钢与铸铁的拉伸、压缩和扭转实验
低碳钢与铸铁的拉伸、压缩和扭转实验一、实验目的1、测定拉伸时低碳钢的下屈服强度s σ，抗拉强度b σ，断后伸长率δ和断面收缩率ψ，测定铸铁的抗拉强度b σ。
2、测定压缩时低碳钢压下屈服强度s σ，铸铁抗压强度b σ。
3、测定扭转时低碳钢的屈服强度、 抗扭强度；铸铁抗扭强度。
二、实验原理 (一）拉伸1.拉伸时低碳钢的下屈服极限s σ及抗拉强度b σ的测定。
书P19屈服阶段过后，进入强化阶段，试样又恢复了承载能力，载荷到达最大值F b ，时，试样某一局部的截面明显缩小，出现“颈缩”现象，这时示力盘的从动针停留在F b 不动，主动针则迅速倒退表明载荷迅速下降，试样即将被拉断。
以试样的初始横截面面积A 除F b 得抗拉强度为0A P bb =σ2. 伸时低碳钢的断后伸长率δ和断面收缩率ψ的测定P20铸铁试件在变形极小时，就达到最大载荷P b 而突然发生断裂。
没有屈服和颈缩现象，其强度极限远小于低碳钢的强度极限。
（二）压缩材料压缩时的力学性质可以由压缩时的力与变形关系曲线表示。
铸铁受压时曲线上没有屈服阶段，但曲线明显变弯，断裂时有明显的塑性变形。
由于试件承受压缩时，上下两端面与压头之间有很大的摩擦力，使试件两端的横向变形受到阻碍，故压缩后试件呈鼓形。
铸铁压缩实验的强度极限：b σ=Fb/A0（A0为试件变形前的横截面积）。
（三）扭转P32 三、实验设备万能材料试验机 扭转试验机 游标卡尺。
四、实验步骤 1.测量试样尺寸测定试样初始直径，并用粉笔在试样上画一长为50mm 的标记。
图22、试验机准备（1）检查试验机的夹具是否安装好，各种限位是否在实验状态下就位；（2）启动试验机的动力电源及计算机的电源；（3）调出试验机的操作软件，按提示逐步进行操作；（4）安装试件。
（5）启进行调零，回到试验初始状态；（6）根据实验设定，点击开始实验，注意观察试验中的试件及计算机上的曲线变化；（7）实验完成，记录数据；（8）试件破坏后（非破坏性试验应先卸载），断开控制器并关闭，关闭动力系统及计算机系统，清理还原。
低碳钢和铸铁拉伸和压缩试验
低碳钢和铸铁拉伸和压缩试验
低碳钢和铸铁是常见的材料，在进行拉伸和压缩试验时可以评估其力学性能。
下面是关于低碳钢和铸铁拉伸和压缩试验的一些基本知识：
1. 拉伸试验：拉伸试验是用来评估材料的拉伸强度、屈服强度、延伸性和抗拉性能。
在拉伸试验中，材料样本会被拉伸直至断裂。
根据拉伸过程中的力和变形，可以绘制应力-应变曲线，
从而得到材料的力学性能参数。
2. 压缩试验：压缩试验是用来评估材料的压缩强度和抗压性能。
在压缩试验中，材料样本会受到压缩力直至破坏。
根据压缩过程中的力和变形，可以绘制应力-应变曲线，进而获得材料的
力学性能参数。
3. 低碳钢拉伸和压缩试验：低碳钢是一种具有较低碳含量的钢材，具有良好的可加工性和焊接性能。
低碳钢通常具有相对较高的塑性，因此在拉伸试验中能够产生较大的延伸和变形。
而在压缩试验中，低碳钢通常具有较高的压缩强度。
4. 铸铁拉伸和压缩试验：铸铁是一种用于铸造的铁合金，具有良好的流动性和耐磨性能。
与低碳钢相比，铸铁通常具有较高的硬度和较低的塑性。
在拉伸试验中，铸铁的断裂强度相对较低，且往往呈现脆性断裂，而在压缩试验中，铸铁通常具有较高的压缩强度。
在进行低碳钢和铸铁拉伸和压缩试验时，需要注意以下关键点：
样本的准备和尺寸、试验设备的选择和设置、试验参数的确定、试验过程的规范和数据的记录与分析。
这些都是确保试验获得可靠结果的重要因素。
低碳钢和铸铁压缩实验报告
竭诚为您提供优质文档/双击可除低碳钢和铸铁压缩实验报告篇一：低碳钢和铸铁的拉伸与压缩试验低碳钢和铸铁的拉伸与压缩试验一、实验目的1．测定低碳钢在拉伸时的下屈服强度ReL、抗拉强度Rm、断后伸长率A和断面收缩率Z。
观察低碳钢在拉伸过程中的各种现象（包括屈服、强化、缩颈及断裂），并绘制拉伸图（F－?L曲线）。
2．测定铸铁的抗拉强度Rm。
3．测定铸铁的抗压强度?较。
bc，观察低碳钢和铸铁压缩时的变形和破坏现象，并进行比二、实验设备与试样材料试验机，试样分划机或冲点机，游标卡尺，低碳钢和铸铁的拉伸试样，压缩试样。
三、实验步骤1.低碳钢拉伸试验（1）试样准备为便于观察试样标距范围内伸长沿轴向的分布情况和测量拉断后的标距Lu，在试样平行长度内涂上快干着色涂料，然后用专门的划线机，在标距L0范围内每隔10mm（对长试样）或每隔5mm（对短试样）刻划一根圆周线，或用冲点机冲点标记，将标距L0分成10格。
因直径d0沿试样长度不均匀，故用游标卡尺在标距的两端及中间三个横截面Ⅰ、Ⅱ、Ⅲ处，在互相垂直的两个直径方向上各测量一次，记入表1-1，算出各自的平均直径，取其中最小的一个作为原始直径d0，计算试样的最小原始横截面面积s0，s0取三位有效数字。
（2）试验机准备根据低碳钢的抗拉强度Rm和试样原始横截面面积s0，由公式Fm=Rms0估算拉断试样所需的最大力Fm。
根据估算的Fm的大小，选择试验机合适的量程。
试验机调“零”。
（3）安装试样将试件的一段夹持在固定夹头内，移动可动夹头至适当位置，可靠地夹好试件的另一端。
（4）检查及试机请教师检查以上步骤完成情况，获得认可后在比例极限内施力至10kn，然后卸力至接近零点，以检查试验机工作是否正常。
（5）施力测读启动试验机加载部分，缓慢均匀地施力。
注意观察试件的拉伸图，参照图5-8所示的几种屈服图形，确定下屈服力FeL，记入表1-2。
过了屈服阶段后，可用较快的速度施力，直至试样断裂为止。
低碳钢和铸铁拉伸和压缩试验
低碳钢和铸铁拉伸压缩实验报告摘要：材料的力学性能也称为机械性质，是指材料在外力作用下表现的变形、破坏等方面的特性。
它是由试验来测定的。
工程上常用的材料品种很多，下面我们以低碳钢和铸铁为主要代表，分析材料拉伸和压缩时的力学性能。
关键字：低碳钢 铸铁 拉伸压缩实验 破坏机理一．拉伸实验1.低碳钢拉伸实验拉伸实验试件 低碳钢拉伸图在拉伸实验中，随着载荷的逐渐增大，材料呈现出不同的力学性能：低碳钢拉伸应力-应变曲线（1）弹性阶段（Ob段）在拉伸的初始阶段，σ-ε曲线（Oa段）为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。
线性段的最高点则称为材料的比例极限（σp），线性段的直线斜率即为材料的弹性摸量E。
线性阶段后，σ-ε曲线不为直线（ab段），应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全消失。
卸载后变形能完全消失的应力最大点称为材料的弹性极限（σe），一般对于钢等许多材料，其弹性极限与比例极限非常接近。
（2）屈服阶段（bc段）超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。
使材料发生屈服的应力称为屈服应力或屈服极限（σs）。
当材料屈服时，如果用砂纸将试件表面打磨，会发现试件表面呈现出与轴线成45°斜纹。
这是由于试件的45°斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。
（3）强化阶段（ce段）经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称为应变硬化。
若在此阶段卸载，则卸载过程的应力应变曲线为一条斜线（如d-d＇斜线），其斜率与比例阶段的直线段斜率大致相等。
当载荷卸载到零时，变形并未完全消失，应力减小至零时残留的应变称为塑性应变或残余应变，相应地应力减小至零时消失的应变称为弹性应变。

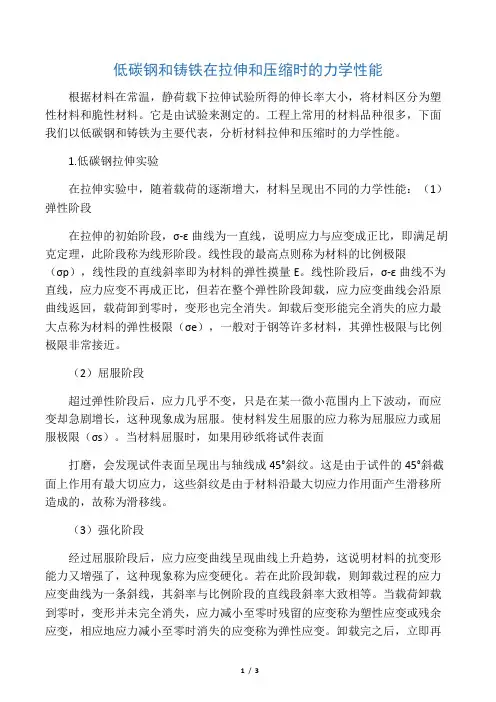

(完整word版)低碳钢和铸铁在拉伸和压缩时的力学性能
低碳钢和铸铁在拉伸和压缩时的力学性能根据材料在常温，静荷载下拉伸试验所得的伸长率大小，将材料区分为塑性材料和脆性材料。
它是由试验来测定的。
工程上常用的材料品种很多，下面我们以低碳钢和铸铁为主要代表，分析材料拉伸和压缩时的力学性能。
1.低碳钢拉伸实验在拉伸实验中，随着载荷的逐渐增大，材料呈现出不同的力学性能：（1）弹性阶段在拉伸的初始阶段，σ-ε曲线为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。
线性段的最高点则称为材料的比例极限（σp），线性段的直线斜率即为材料的弹性摸量E。
线性阶段后，σ-ε曲线不为直线，应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全消失。
卸载后变形能完全消失的应力最大点称为材料的弹性极限（σe），一般对于钢等许多材料，其弹性极限与比例极限非常接近。
（2）屈服阶段超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。
使材料发生屈服的应力称为屈服应力或屈服极限（σs）。
当材料屈服时，如果用砂纸将试件表面打磨，会发现试件表面呈现出与轴线成45°斜纹。
这是由于试件的45°斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。
（3）强化阶段经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称为应变硬化。
若在此阶段卸载，则卸载过程的应力应变曲线为一条斜线，其斜率与比例阶段的直线段斜率大致相等。
当载荷卸载到零时，变形并未完全消失，应力减小至零时残留的应变称为塑性应变或残余应变，相应地应力减小至零时消失的应变称为弹性应变。
卸载完之后，立即再加载，则加载时的应力应变关系基本上沿卸载时的直线变化。
因此，如果将卸载后已有塑性变形的试样重新进行拉伸实验，其比例极限或弹性极限将得到提高，这一现象称为冷作硬化。
低碳钢、铸铁的拉伸和压缩实验
实验一：低碳钢、铸铁的拉伸和压缩实验一、实验目的1.测定低碳钢的屈服强度、抗拉强度、延伸率和断面收缩率。
2.测定铸铁的抗拉强度。
3.测定铸铁压缩时的抗压强度。
4.观察上述两种材料在拉伸过程中的各种现象，并绘制拉伸图。
5.分析比较低碳钢和铸铁的力学性能特点与试样破坏特征。
二、实验内容1.铸铁拉伸实验；2.铸铁压缩实验；3.低碳钢拉伸实验。
三、实验原理、方法和手段常温、静载下的轴向拉伸实验是材料力学试验中最基本、应用最广泛的试验。
通过拉伸试验，可以全面地测定材料的力学性能，如弹性、塑性、强度、断裂等力学性能指标。
这些性能指标对材料力学的分析计算、工程设计、选择材料和新材料开发都有及其重要的作用。
实验表明，工程中常用的塑性材料，其受压与受拉时所表现出的强度、刚度和塑性等力学性能是大致相同的。
但广泛使用的脆性材料，其抗压强度很高，抗拉强度却很低。
为便于合理选用工程材料，以及满足金属成型工艺的需要，测定材料受压时的力学性能是十分重要的。
因此，压缩实验同拉伸实验一样，也是测定材料在常温、静载、单向受力下的力学性能的最常用、最基本的实验之一。
依据国标GB/T 228－2002《金属室温拉伸实验方法》分别叙述如下：1.低碳钢试样。
在拉伸实验时，利用试验机的自动绘图器可绘出低碳钢的拉伸曲线，见图1-1所示的F—ΔL曲线。
图中最初阶段呈曲线，是由于试样头部在夹具内有滑动及试验机存在间隙等原因造成的。
分析时应将图中的直线段延长与横坐标相交于O点，作为其坐标原l图1-1点。
拉伸曲线形象的描绘出材料的变形特征及各阶段受力和变形间的关系，可由该图形的状态来判断材料弹性与塑性好坏、断裂时的韧性与脆性程度以及不同变形下的承载能力。
但同一种材料的拉伸曲线会因试样尺寸不同而各异。
为了使同一种材料不同尺寸试样的拉伸过程及其特性点便于比较，以消除试样几何尺寸的影响，可将拉伸曲线图的纵坐标（力P）除以试样原始横截面面积A,并将横坐标（伸长ΔL）除以试样的原始标距L0得到的曲线便与试样尺寸无关，此曲线称为应力－应变曲线，它与拉伸图曲线相似，也同样表征了材料力学性能。
(完整word版)低碳钢和铸铁拉伸和压缩试验
低碳钢和铸铁拉伸压缩实验报告摘要：材料的力学性能也称为机械性质，是指材料在外力作用下表现的变形、破坏等方面的特性。
它是由试验来测定的。
工程上常用的材料品种很多，下面我们以低碳钢和铸铁为主要代表，分析材料拉伸和压缩时的力学性能。
关键字：低碳钢 铸铁 拉伸压缩实验 破坏机理一．拉伸实验1.低碳钢拉伸实验拉伸实验试件 低碳钢拉伸图在拉伸实验中，随着载荷的逐渐增大，材料呈现出不同的力学性能：低碳钢拉伸应力-应变曲线（1）弹性阶段（Ob段）在拉伸的初始阶段，σ-ε曲线（Oa段）为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。
线性段的最高点则称为材料的比例极限（σp），线性段的直线斜率即为材料的弹性摸量E。
线性阶段后，σ-ε曲线不为直线（ab段），应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全消失。
卸载后变形能完全消失的应力最大点称为材料的弹性极限（σe），一般对于钢等许多材料，其弹性极限与比例极限非常接近。
（2）屈服阶段（bc段）超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。
使材料发生屈服的应力称为屈服应力或屈服极限（σs）。
当材料屈服时，如果用砂纸将试件表面打磨，会发现试件表面呈现出与轴线成45°斜纹。
这是由于试件的45°斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。
（3）强化阶段（ce段）经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称为应变硬化。
若在此阶段卸载，则卸载过程的应力应变曲线为一条斜线（如d-d＇斜线），其斜率与比例阶段的直线段斜率大致相等。
当载荷卸载到零时，变形并未完全消失，应力减小至零时残留的应变称为塑性应变或残余应变，相应地应力减小至零时消失的应变称为弹性应变。
低碳钢和铸铁在拉伸和压缩时的力学性能
低碳钢和铸铁在拉伸和压缩时的力学性能根据材料在常温，静荷载下拉伸试验所得的伸长率大小，将材料区分为塑性材料和脆性材料。
它是由试验来测定的。
工程上常用的材料品种很多，下面我们以低碳钢和铸铁为主要代表，分析材料拉伸和压缩时的力学性能。
1.低碳钢拉伸实验在拉伸实验中，随着载荷的逐渐增大，材料呈现出不同的力学性能：（1）弹性阶段在拉伸的初始阶段，σ-ε曲线为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。
线性段的最高点则称为材料的比例极限（σp），线性段的直线斜率即为材料的弹性摸量E。
线性阶段后，σ-ε曲线不为直线，应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全消失。
卸载后变形能完全消失的应力最大点称为材料的弹性极限（σe），一般对于钢等许多材料，其弹性极限与比例极限非常接近。
（2）屈服阶段超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。
使材料发生屈服的应力称为屈服应力或屈服极限（σs）。
当材料屈服时，如果用砂纸将试件表面打磨，会发现试件表面呈现出与轴线成45°斜纹。
这是由于试件的45°斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。
（3）强化阶段经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称为应变硬化。
若在此阶段卸载，则卸载过程的应力应变曲线为一条斜线，其斜率与比例阶段的直线段斜率大致相等。
当载荷卸载到零时，变形并未完全消失，应力减小至零时残留的应变称为塑性应变或残余应变，相应地应力减小至零时消失的应变称为弹性应变。
卸载完之后，立即再加载，则加载时的应力应变关系基本上沿卸载时的直线变化。
因此，如果将卸载后已有塑性变形的试样重新进行拉伸实验，其比例极限或弹性极限将得到提高，这一现象称为冷作硬化。
低碳钢和铸铁在拉伸和压缩时的力学性能
低碳钢和铸铁在拉伸和压缩时的力学性能根据材料在常温，静荷载下拉伸试验所得的伸长率大小，将材料区分为塑性材料和脆性材料。
它是由试验来测定的。
工程上常用的材料品种很多，下面我们以低碳钢和铸铁为主要代表，分析材料拉伸和压缩时的力学性能。
1.低碳钢拉伸实验在拉伸实验中，随着载荷的逐渐增大，材料呈现出不同的力学性能：（1）弹性阶段在拉伸的初始阶段，σ-ε曲线为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。
线性段的最高点则称为材料的比例极限（σp），线性段的直线斜率即为材料的弹性摸量E。
线性阶段后，σ-ε曲线不为直线，应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全消失。
卸载后变形能完全消失的应力最大点称为材料的弹性极限（σe），一般对于钢等许多材料，其弹性极限与比例极限非常接近。
（2）屈服阶段超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。
使材料发生屈服的应力称为屈服应力或屈服极限（σs）。
当材料屈服时，如果用砂纸将试件表面打磨，会发现试件表面呈现出与轴线成45°斜纹。
这是由于试件的45°斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。
（3）强化阶段经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称为应变硬化。
若在此阶段卸载，则卸载过程的应力应变曲线为一条斜线，其斜率与比例阶段的直线段斜率大致相等。
当载荷卸载到零时，变形并未完全消失，应力减小至零时残留的应变称为塑性应变或残余应变，相应地应力减小至零时消失的应变称为弹性应变。
卸载完之后，立即再加载，则加载时的应力应变关系基本上沿卸载时的直线变化。
因此，如果将卸载后已有塑性变形的试样重新进行拉伸实验，其比例极限或弹性极限将得到提高，这一现象称为冷作硬化。
低碳钢和铸铁在拉伸和压缩时的力学性能
低碳钢和铸铁在拉伸和压缩时的力学性能根据材料在常温，静荷载下拉伸试验所得的伸长率大小，将材料区分为塑性材料和脆性材料。
它是由试验来测定的。
工程上常用的材料品种很多，下面我们以低碳钢和铸铁为主要代表，分析材料拉伸和压缩时的力学性能。
1.低碳钢拉伸实验在拉伸实验中，随着载荷的逐渐增大，材料呈现出不同的力学性能：（1）弹性阶段在拉伸的初始阶段，ζ-ε曲线为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。
线性段的最高点则称为材料的比例极限（ζp），线性段的直线斜率即为材料的弹性摸量E。
线性阶段后，ζ-ε曲线不为直线，应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全消失。
卸载后变形能完全消失的应力最大点称为材料的弹性极限（ζe），一般对于钢等许多材料，其弹性极限与比例极限非常接近。
（2）屈服阶段超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。
使材料发生屈服的应力称为屈服应力或屈服极限（ζs）。
当材料屈服时，如果用砂纸将试件表面打磨，会发现试件表面呈现出与轴线成45°斜纹。
这是由于试件的45°斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。
（3）强化阶段经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称为应变硬化。
若在此阶段卸载，则卸载过程的应力应变曲线为一条斜线，其斜率与比例阶段的直线段斜率大致相等。
当载荷卸载到零时，变形并未完全消失，应力减小至零时残留的应变称为塑性应变或残余应变，相应地应力减小至零时消失的应变称为弹性应变。
卸载完之后，立即再加载，则加载时的应力应变关系基本上沿卸载时的直线变化。
因此，如果将卸载后已有塑性变形的试样重新进行拉伸实验，其比例极限或弹性极限将得到提高，这一现象称为冷作硬化。
低碳钢和铸铁拉伸和压缩试验
低碳钢和铸铁拉伸和压缩试验低碳钢和铸铁是两种具有不同力学性能的材料，在拉伸和压缩试验中表现出明显的差异。
下面是这两种材料的拉伸和压缩试验的详细介绍。
1.低碳钢低碳钢是一种塑性材料，因此在拉伸试验中，低碳钢的应力-应变曲线呈现出明显的塑性变形阶段。
在弹性阶段，应力与应变成正比，低碳钢的弹性模量约为200-250GPa。
当应力超过弹性极限后，低碳钢进入塑性变形阶段，变形量逐渐增大，但应力增长速度减缓。
在塑性阶段后期，低碳钢发生颈缩现象，局部截面面积减小，应力集中，最终导致试样断裂。
在压缩试验中，低碳钢的应力-应变曲线与拉伸试验类似，但在压缩情况下，不会出现颈缩现象。
由于低碳钢具有较好的塑性，因此其抗压强度高于抗拉强度。
2.铸铁铸铁是一种脆性材料，因此在拉伸试验中，铸铁的应力-应变曲线呈现出明显的脆性断裂特征。
铸铁的弹性模量约为150-200GPa，略低于低碳钢。
在拉伸过程中，铸铁的变形量很小，并且应力增长速度迅速下降。
当应力达到一定值后，铸铁突然断裂，断口呈脆性断裂特征。
在压缩试验中，铸铁的应力-应变曲线也呈现出明显的脆性断裂特征。
铸铁在压缩情况下具有较高的抗压强度，但与低碳钢相比仍然较低。
综上所述，低碳钢和铸铁在拉伸和压缩试验中的表现具有明显的差异。
低碳钢具有较好的塑性和较高的抗拉强度，而铸铁则呈现出脆性断裂特征和较低的抗压强度。
这些差异使得这两种材料在不同的应用场景中有各自的优势和局限性。
在实际工程应用中，应根据具体受力情况和使用要求来选择合适的材料。
例如，对于需要承受较大拉力的结构部件，应选择低碳钢等塑性材料；而对于一些需要承受较大压力且对脆性断裂不敏感的结构部件，铸铁等脆性材料可能更为合适。
此外，对于材料的加工和制造工艺也需要考虑，以充分发挥材料的力学性能并降低成本。
为了获得更准确的结果，实际测试中需要注意以下几点：（1）测试前应对材料进行充分的预处理，以消除材料内部的缺陷和应力；（2）测试过程中应保证试样的尺寸和形状符合标准要求，以确保结果的准确性；（3）在测试过程中应使用合适的加载设备和测试仪器，以确保测试结果的可靠性；（4）测试后应对结果进行分析和处理，以得出材料的力学性能参数和结论。
(完整word版)低碳钢和铸铁在拉伸和压缩时的力学性能
低碳钢和铸铁在拉伸和压缩时的力学性能根据材料在常温，静荷载下拉伸试验所得的伸长率大小，将材料区分为塑性材料和脆性材料。
它是由试验来测定的。
工程上常用的材料品种很多，下面我们以低碳钢和铸铁为主要代表，分析材料拉伸和压缩时的力学性能。
1.低碳钢拉伸实验在拉伸实验中，随着载荷的逐渐增大，材料呈现出不同的力学性能：（1）弹性阶段在拉伸的初始阶段，σ-ε曲线为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。
线性段的最高点则称为材料的比例极限（σp），线性段的直线斜率即为材料的弹性摸量E。
线性阶段后，σ-ε曲线不为直线，应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全消失。
卸载后变形能完全消失的应力最大点称为材料的弹性极限（σe），一般对于钢等许多材料，其弹性极限与比例极限非常接近。
（2）屈服阶段超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。
使材料发生屈服的应力称为屈服应力或屈服极限（σs）。
当材料屈服时，如果用砂纸将试件表面打磨，会发现试件表面呈现出与轴线成45°斜纹。
这是由于试件的45°斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。
（3）强化阶段经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称为应变硬化。
若在此阶段卸载，则卸载过程的应力应变曲线为一条斜线，其斜率与比例阶段的直线段斜率大致相等。
当载荷卸载到零时，变形并未完全消失，应力减小至零时残留的应变称为塑性应变或残余应变，相应地应力减小至零时消失的应变称为弹性应变。
卸载完之后，立即再加载，则加载时的应力应变关系基本上沿卸载时的直线变化。
因此，如果将卸载后已有塑性变形的试样重新进行拉伸实验，其比例极限或弹性极限将得到提高，这一现象称为冷作硬化。
低碳钢、铸铁拉伸与压缩实验报告
材料力学实验报告班级：机制B18-4******学号：*******指导老师：***目录金属材料的拉伸实验（电子） (3)一．实验目的 (3)二．仪器设备 (3)三．试件 (3)四．测试原理 (3)1．低碳钢拉伸 (4)2．铸铁拉伸 (5)五、实验步骤 (6)1、低碳钢的拉伸 (6)2、铸铁的拉伸 (7)六、实验注意事项 (7)七、实验数据处理与分析 (7)1、实验数据表格 (7)2、强度指标的计算： (8)3、塑性指标： (8)八、思考题 (8)金属材料的压缩实验(电子) (9)一、实验目的 (9)二、仪器设备 (9)三、试件制备 (9)四、实验原理 (9)五、实验步骤 (10)六、实验注意事项 (10)七、实验数据处理与分析 (11)八、实验报告 (11)金属材料的拉伸实验（电子）一．实验目的1．测定低碳钢材料在常温、静载条件下的屈服极限σs，强度极限σb，延伸率δ和断面收缩率ψ。
2．测定铸铁材料在常温静载下的强度极限σb。
3．观察低碳钢﹑铸铁在拉伸过程中出现的各种现象，分析P-△L图的曲线特征。
4．比较低碳钢与铸铁力学性能的特点和试件断口情况分析其破坏原因。
5．了解微机控制电子万能材料试验机的构造原理，学习其使用方法。
二．仪器设备1．微机控制电子万能材料试验机2．游标卡尺（精度0.02mm）三．试件在测试某一力学性能参数时，为了避免试件的尺寸和形状对实验结果的影响，便于各种材料力学性能的测试结果的互相比较，采用国家标准规定的比例试件。
国家标准规定比例试件应符合以下关系：L0=K 。
对于圆形截面试件，K值通常取5.65或11.3。
即直径为d0的圆形截面试件标距长度分别为5d0和10d0。
本试验采用L0=10d0的比例试件。
四．测试原理（图1）图1为试验机绘出的碳钢拉伸P-ΔL曲线图，拉伸变形ΔL是整个试件的伸长，并且包括机器本身的弹性变形和试件头部在夹头中的滑动，故绘出的曲线图最初一段是曲线，流动阶段上限B受变形速度和试件形式影响，下屈服点B则比较稳定，工程上均以B点对应的载荷作为材料屈服时的载荷P S.以试样的初始横截面积A0除P S,即得屈服极限:σS=P SA0屈服阶段过后，进入强化阶段，试样又恢复了承载能力，载荷到达最大值P b时，试样某一局部的截面明显缩小，出现“颈缩”现象，这时示力盘的从动针停留在P b不动，主动针则迅速倒退表明载荷迅速下降，试样即将被拉断。
铸铁低碳钢拉伸压缩试验
实验一：低碳钢和铸铁的拉伸实验之南宫帮珍创作一．实验目的：1. 通过单轴拉伸试验，观察分析典型的塑性资料（低碳钢）和脆性资料（铸铁）的拉伸过程，观察断口，比较器机械性能。
2.测定资料的强度指标（屈服极限σs，强度极限σb）和塑性指标（延伸率δ和断面收缩率ψ）。
二．实验原理单轴拉伸实验在电子万能试验机上进行，在实验中，试验机上的载荷传感器和位移传感器分别将感受到的载荷和位移信号转酿成电信号送入EDC控制器，信号经放大和模数转换后送入计算机，并将处理后的数据同步显示在屏幕上形成载荷-位移曲线。
三．实验设备：1.试验机型号和名称：WDW-100A型电子式万能资料试验机3.计算机，打印机四．实验数据的记录（1）实验数据的记录：a)试件的丈量及分析拉伸试件：端口示意图拉伸铸铁断口示意图五．实验结果低碳钢：屈服极限σs=23859*4*3.14|0.01|0.01=3.09GPa，δ=（128.42-96.62）|96.92=32.9%断面收缩率ψ=（10.02*10.02-5.20*5.20）|20.02|10.02=70%铸铁：六．低碳钢拉伸曲P-δl线图：铸铁拉伸P-δl曲线：实验二：低碳钢和铸铁的压缩实验一．实验目的：1. 通过单轴压缩试验，观察并比较低碳钢和铸铁在压缩时变形与破坏现象。
2.测定低碳钢的屈服极限σs与铸铁的强度极限σb 。
二．实验原理低碳钢：取圆柱形试件，在屈服之前，其应力应变曲线与拉伸时基底细同，随后横截面逐渐增大，试件最后被压成饼状而不破裂故只能测出Fs，由σs=Fs|Ao得出资料受压时的屈服极限而得不出受压时的强度极限。
铸铁：去圆形试件，试件受力直至破坏，破坏面与试样轴线约成35-45度角，测出破坏时Fb，由σb=Fb|Ao得到铸铁强度极限。
三．实验设备：1.试验机型号和名称：WE300油压式万能资料试验机四．实验数据的记录（2）实验数据的记录：a)试件的丈量及分析资料实验前尺寸实验数据压缩低碳钢屈服载荷Ps=52KN 破坏示意图压缩铸铁最大载荷Pb=106KN 破坏示意图五．实验结果：。
试验二低碳钢和铸铁的拉伸压缩试验4页
试验二低碳钢和铸铁的拉伸压缩试验4页实验目的：
1.了解低碳钢和铸铁的拉伸性能；
2.了解低碳钢与铸铁的压缩性能；
3.对两种材料的力学性能进行对比分析。
实验设备：
1.拉伸试验机
2.压缩试验机
3.电子称
4.卡尺
5.钢尺
实验样品：
1.低碳钢试样
2.铸铁试样
实验原理：
1.拉伸试验：在拉伸试验中，均采用统一的标准试验方法：用拉伸试验机逐步地把试样拉长，以测量载荷及伸长量，并由此计算出应力-应变曲线、弹性模量、屈服强度、极限强度和伸长率等指标，来评价材料的力学性能。
2.压缩试验：在压缩试验中，将材料试样放入试验机内，在垂直于试样轴线的方向施加应力，测得载荷和应变，从而得到应力-应变曲线、弹性模量、屈服强度等力学性能指标。
实验步骤：
1.准备低碳钢和铸铁试样。
2.在拉伸试验机上安装低碳钢试样，进行拉伸试验。
首先调整试验机行程、速度，使其符合试验标准，然后开始实验，记录试验数据。
3.在压缩试验机上安装铸铁试样，进行压缩试验。
同样地，要先调整试验机行程和速度，再开始实验，记录试验数据。
4.对试验得到的数据进行处理，得到应力-应变曲线、弹性模量、屈服强度等力学性能指标，并对低碳钢和铸铁进行对比分析。
实验结果：
从实验数据中得出，低碳钢的极限强度大于铸铁，屈服强度也略高于铸铁；而铸铁的伸长率明显高于低碳钢。
在压缩试验中，低碳钢的屈服应力远高于铸铁，说明低碳钢的抗压强度更高；但铸铁的弹性模量较低，表现出较好的塑性。
结论：
1.低碳钢的力学性能略优于铸铁；
2.铸铁的伸长率表现出较好的塑性，但抗压能力相对较弱。
低碳钢和铸铁在拉伸试验中的力学性能
低碳钢和铸铁在拉伸和压缩时的力学性能根据材料在常温，静荷载下拉伸试验所得的伸长率大小，将材料区分为塑性材料和脆性材料。
它是由试验来测定的。
工程上常用的材料品种很多，下面我们以低碳钢和铸铁为主要代表，分析材料拉伸和压缩时的力学性能。
1、低碳钢拉伸实验在拉伸实验中，随着载荷的逐渐增大，材料呈现出不同的力学性能：（1）弹性阶段在拉伸的初始阶段，ζ-ε曲线为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。
线性段的最高点则称为材料的比例极限（ζp ），线性段的直线斜率即为材料的弹性摸量E 。
线性阶段后，ζ-ε曲线不为直线，应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全消失。
卸载后变形能完全消失的应力最大点称为材料的弹性极限（ζe ），一般对于钢等许多材料，其弹性极限与比例极限非常接近。
（2）屈服阶段超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。
使材料发生屈服的应力称为屈服应力或屈服极限（ζs ）。
当材料屈服时，如果用砂纸将试件表面 1打磨，会发现试件表面呈现出与轴线成45°斜纹。
这是由于试件的45°斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。
（3）强化阶段经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称为应变硬化。
若在此阶段卸载，则卸载过程的应力应变曲线为一条斜线，其斜率与比例阶段的直线段斜率大致相等。
当载荷卸载到零时，变形并未完全消失，应力减小至零时残留的应变称为塑性应变或残余应变，相应地应力减小至零时消失的应变称为弹性应变。
卸载完之后，立即再加载，则加载时的应力应变关系基本上沿卸载时的直线变化。
因此，如果将卸载后已有塑性变形的试样重新进行拉伸实验，其比例极限或弹性极限将得到提高，这一现象称为冷作硬化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低碳钢和铸铁拉伸压缩实验报告
摘要：材料的力学性能也称为机械性质，是指材料在外力作用下表现的变形、破坏等方面的特性。
它是由试验来测定的。
工程上常用的材料品种很多，下面我们以低碳钢和铸铁为主要代表，分析材料拉伸和压缩时的力学性能。
关键字：低碳钢 铸铁 拉伸压缩实验 破坏机理
一．拉伸实验
1.
低碳钢拉伸实验
拉伸实验试件 低碳钢拉伸图
在拉伸实验中，随着载荷的逐渐增大，材料呈现出不同的力学性能：
低碳钢拉伸应力-应变曲线
（1）弹性阶段（Ob段）
在拉伸的初始阶段，σ-ε曲线（Oa段）为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。
线性段的最高点则称为材料的比例极限（σ
p
），线性段的直线斜率即为材料的弹性摸量E。
线性阶段后，σ-ε曲线不为直线（ab段），应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全
消失。
卸载后变形能完全消失的应力最大点称为材料的弹性极限（σ
e
），一般对于钢等许多材料，其弹性极限与比例极限非常接近。
（2）屈服阶段（bc段）
超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。
使材料发生屈服的应力称为屈服应力或屈服极
限（σ
s
）。
当材料屈服时，如果用砂纸将试件表面打磨，会发现试件表面呈现出与轴线成45°斜纹。
这是由于试件的45°斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。
（3）强化阶段（ce段）
经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称为应变硬化。
若在此阶段卸载，则卸载过程的应力应变曲线为一条斜线（如d-d＇斜线），其斜率与比例阶段的直线段斜率大致相等。
当载荷卸载到零时，变形并未完全消失，应力减小至零时残留的应变称为塑性应变或残余应变，相应地应力减小至零时消失的应变称为弹性应变。
卸载完之后，立即再加载，则加载时的应力应变关系基本上沿卸载时的直线变化。
因此，如果将卸载后已有塑性变形的试样重新进行拉伸实验，其比例极限或弹性极限将得到提高，这一现象称为冷作硬化。
在硬化阶段应力应变曲线存在一个最高点，该最高点对应的应力称为材料的
强度极限（σ
b ），强度极限所对应的载荷为试件所能承受的最大载荷F
b。
（4）局部变形阶段（ef段）
试样拉伸达到强度极限σ
b
之前，在标距范围内的变形是均匀的。
当应力增
大至强度极限σ
b
之后，试样出现局部显著收缩，这一现象称为颈缩。
颈缩出现后，使试件继续变形所需载荷减小，故应力应变曲线呈现下降趋势，直至最后在f点断裂。
试样的断裂位置处于颈缩处，断口形状呈杯状，这说明引起试样破坏的原因不仅有拉应力还有切应力。
（5）伸长率和断面收缩率
试样拉断后，由于保留了塑性变形，标距由原来的L变为L1。
用百分比表示的比值
δ=（L1-L）/L*100%
称为伸长率。
试样的塑性变形越大，δ也越大。
因此，伸长率是衡量材料塑性的指标。
原始横截面面积为A的试样，拉断后缩颈处的最小横截面面积变为A1，用百分比表示的比值
Ψ=（A-A1）/A*100%
称为断面收缩率。
Ψ也是衡量材料塑性的指标。
所以，低碳钢拉伸破坏变形很大，断口缩颈后，端口有45度茬口，由于该方向上存在最大剪应力τ造成的，属于剪切破坏力。
2.铸铁拉伸实验
铸铁是含碳量大于 2.11%并含有较多硅,锰,硫,磷等元素的多元铁基合金。
铸铁具有许多优良的性能及生产简便，成本低廉等优点，因而是应用最广泛的材
铸铁拉伸应力-应变曲线
铸铁拉伸破坏断口与正应力方向垂直说明由拉应力拉断的，属于拉伸破坏，正应力大于了许用值。
铸铁拉伸
二．压缩实验
1低碳钢压缩实验
低碳钢试样压缩时同样存在弹性极限、比例极限、屈服极限而且数值和拉伸所得的相应数值差不多，但是在屈服时却不象拉伸那样明显，需细心观察，材料。
随着缓慢均匀加载,低碳钢受压变形增在发生屈服时对应的载荷为屈服负荷F
S
大而不破裂，愈压愈扁。
横截面增大时，其实际应力不随外载荷增加而增加，故
，所以在实验中是以变形来不可能得到抗压负荷Fb，因此也得不到强度极限σ
b
控制加载的。
低碳钢的压缩图（即σ-ε曲线），超过屈服之后，低碳钢试样由原来的圆
柱形逐渐被压成鼓形。
继续不断加压，试样将愈压愈扁，横截面面积不断增大，试样抗压能力也不断增大，故总不被破坏。
所以，低碳钢不具有抗压强度极限（也可将它的抗压强度极限理解为无限大），低碳钢的压缩曲线也可证实这一点。
灰铸铁在拉伸时是属于塑性很差的一种脆性材料，但在受压时，试件在达到最大载荷P
前将会产生较大的塑性变形，最后被压成鼓形而断裂。
b
低碳钢压缩曲线
图2-9低碳钢压缩破坏图图2-10铸铁压缩破坏图
弹性模量、比例极限和屈服极限与拉伸时基本相同。
屈服阶段后，试样越压越扁，所以没有压缩，呈腰鼓形塑性变形，由此可见，韧性材料的抗剪切强度小于抗拉伸强度。
2.铸铁压缩实验
灰铸铁试样的断裂有两特点：一是断口为斜断口，如图2—10所示。
二是按
P b /A
求得的σ
b
远比拉伸时为高，大致是拉伸的3—4倍。
为什么象铸铁这种脆性
材料的抗拉与抗压能力相差这么大呢？这主要与材料本身情况（内因）和受力状态（外因）有关。
铸铁试件压缩时，在达到抗压负荷Fb前出现较明显的变形然后破裂，铸铁试件最后会略呈鼓形，断口的方位角约为55°~60°，断裂面与试件轴线大约呈45o。
铸铁压缩后沿斜截面断裂，其主要原因是由剪应力引起的。
假使测量铸铁受压试样斜断口倾角α，则可发现它略大于45o而不是最大剪应力所在截面，这是因为试样两端存在摩擦力造成的。
铸铁压缩曲线
铸铁压缩实验，应力和应变之间无明显的直线阶段和屈服阶段，但是有塑性变形，断口约为螺旋45度方向，抗压时的强度极限约为强度极限的4到5倍。
弹性模量通常以某一应力的割线来度量。
所以铸铁压缩时主要是剪切破坏，受到最大剪切力，由此可见脆性材料的抗剪切强度大于抗拉伸强度。
参考文献：
[1]刘鸿文材料力学Ⅰ(第五版）高等教育出版社
[2]汤安民，刘泽明灰铸铁拉伸与扭转破坏试验的强度条件分析[A] 西安理工大学学报
[3]侯德门材料力学实验西安交通大学出版社
[4]曹睿铸铁断裂机理原位拉伸研究 [A]甘肃工业大学学报。
