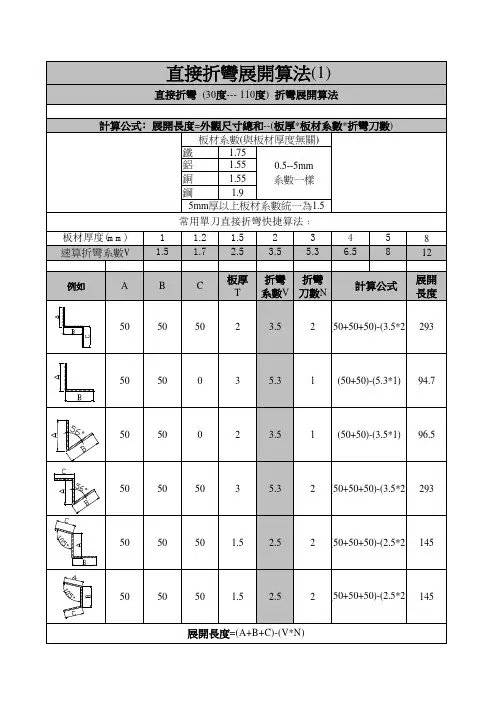

折弯展开计算对照表(114)

序号
折弯计算方式
展開長度
备注
折弯刀数种类
1直接折彎 (30度--- 110
度) 折彎展開算法
外觀尺寸總和-(板厚*板材系數*折彎刀數)
n1折弯刀数30-110度2直接折彎 (大于110度小于160度) 折彎展開算法外觀尺寸總和-(0.5*折彎刀數)n2折弯刀数110-160度
3直接折彎 (大于160度) 折彎展開算法外觀尺寸總和
此程计算不用填折弯刀数种类n3折弯刀数大于160度4直接折彎 (壓死邊) 折彎展開算法外觀尺寸總和-(1/2板厚*折彎刀數)外观尺寸之和=TS 展开长度-T*1.136n4折弯刀数压死边5直接折彎 (壓空邊) 折彎展開算法外觀尺寸之和外观尺寸之和=TS 展开长度-T*1.136
n5折弯刀数压空边
6圓弧彎弧展開算法
中心線弧長展开长度=ts 的外弧展开尺寸-3.14159*T/2n6圆弧折弯7直接折彎30˚以下折彎展開算法
外觀尺寸之和
此程计算不用填折弯刀数种类
n7折弯刀数小于30度8刨槽折彎 (大于30度小于110度) 展開算法外觀尺寸之和 - (剩余厚度*2*折彎刀數)n8刨槽折弯刀数30-110度9刨槽折彎 (小于30度) 展開算法外觀尺寸之和
此程计算不用填折弯刀数种类
n9刨槽折弯刀数小30度10
刨槽折彎 (大于110度) 展開算法
外觀尺寸之和-0.5*折彎刀數
n10刨槽折弯刀数大于110度
折弯计算方式汇总
制表：范立荣
1 of 12012/5/22。

钣金折弯系数表和计算公式

钣金折弯系数表和计算公
式
Prepared on 22 November 2020
钣金折弯系数表
钣金折弯系数
折弯跟展平时，材料一侧会被拉长，一侧被压缩，受到的因素影响有：材料类型、材料厚度、材料及加工的状况及折弯的角度。

PROE在进行钣金的折弯和展平时，会自动计算材料被拉伸或压缩的长度。

计算公式如下：
L=π×(R+K系数×T)×(θ/90)
L: 钣金展开长度（Developed length）
R: 折弯处的内侧半径（Inner radius）
T: 材料厚度
θ: 折弯角度
Y系数: 由折弯中线（Neurtal bend line）的位置决定的一个，其默认值为（所谓的“折弯中线”）。

可在config中设定其默认值initial_bend_factor
在钣金设计实际中，常用的钣金展平计算公式是以K系数为主要依据的，范围是0～1，表示材料在折弯时被拉伸的抵抗程度。

与Y系数的关系如下
Y系数=（π/2）×k系数。

图文详解钣金折弯系数表及公式

图文详解钣金折弯系数表及公式
什么是折弯系数？
折弯系数属于钣金加工范畴。

例如折一个角铁样子的零件，两边尺寸为A和B，那么实际加工时是要先通过冲床加工展开的，它的展开尺寸就是A+B-对应折弯系数=展开尺寸。

折弯展开系数就是有经验的钣金折弯师傅，根据多年的设计经验反复验证而总结出来的数据化的东西，后来的钣金折弯师傅可以直接套入计算公式就可以得到折弯结构的展开平板尺寸了。

此折弯系数与solidworks折弯系数、proe折弯系数不同，不可应用于其中计算，与solidworks折弯扣除等同，可代入计算。

本文折弯系数的应用范围
可用于钣金加工厂折弯师傅计算钣金展开长度用；可用于钣金工艺员、钣金结构工程师计算钣金展开图长度用；可用于solidworks钣金模块
折弯扣除计算用。

钣金折弯系数计算公式
碳钢、Q235、铁板折弯系数=料厚*1.7
铝板、铜板折弯系数=料厚*1.6
不锈钢板折弯系数=料厚*1.8
例：以Q235铁板1.0厚度计算：1.0铁板的折弯系数是1.7 要用1.0铁板加工一件两边尺寸为10和30的角铁那么先加工展开为：
10+30-1.7=38.3
常用钣金折弯长度系数表
不同角度的折弯系数简单介绍几种，如需了解更多非90度钣金折弯系数计算，请看《钣金非90度折弯系数是怎么计算的？》。

折弯展开系数表

折弯展开系数表折弯展开系数表是在机械设计和制造过程中常见的一种工具，它可以帮助工程师计算金属薄板在折弯过程中的变形量和展开长度，从而确保制造出的零部件符合设计要求和精度要求。

接下来我们将从几个方面逐步介绍折弯展开系数表的使用方法和注意事项。

一、折弯展开系数的计算方法折弯展开系数是指在将金属薄板沿着折弯线轴线旋转一定角度后，其展开长度与原始长度的比值。

通俗地讲，它是一种与材料性质、板厚、折弯角度和半径等相关的系数。

计算方法如下：展开长度Lo = 折弯角度/π × 板厚× (2R + k × T)系数k的取值根据折弯角度和板材的弹性模量而定，通常在金属薄板折弯过程中取值为0.33。

R为凸模半径，T为金属板材厚度。

二、使用折弯展开系数表的步骤1、根据需要制作的零部件，确定所用的金属材料，板厚和折弯角度等参数。

2、准备一份折弯展开系数表，根据所用的金属材料和板厚，查找对应的折弯展开系数。

3、根据计算公式，计算出折弯线轴线旋转后的展开长度。

4、制作出相应的展开图并标注尺寸，检查符合设计要求和精度要求。

5、将薄板沿着折弯线加工成所需的零部件形状。

三、折弯展开系数表的注意事项1、不同金属材料和板厚的折弯展开系数不同，需按照实际情况查询和取用。

2、在进行折弯展开系数计算时，应准确测量金属板材厚度和凸模半径等参数。

3、在制作展开图和加工薄板时，应尽可能地减小误差，避免出现板材变形或尺寸偏差等问题。

4、在使用折弯展开系数表时，应注意保持工作环境的整洁和安全，避免发生意外伤害。

总之，折弯展开系数表是一种十分有用的工具，可以帮助机械设计师和制造工程师更好地控制金属薄板在折弯过程中的变形和尺寸精度，从而提高工作效率和工作质量。

但同时也需要注意各种参数的准确度和使用规范，确保制造出的零部件符合设计要求和实际应用要求。

折弯系数表

板厚折弯系数板厚折弯系数折弯展开计算(折弯角度为90°): L=L1+L22δ+ZL:展开长度L1:边长1(见右图)L2:边长2(见右图)δ:板厚Z:折弯系数(见下表)铁板:1.0 1.2 1.5 1.8(热板)2.0 2.53.0 Z 无0.4 0.5 0.6 0.75 0.8 1 无刨槽折弯 (冷板) 22 2、5 * 3、25 4、2 5 刨槽折弯 (冷板) 11 1、5 * 2、0 2、5 3 无刨槽折弯(热板)* * 3 * * 5 不锈钢板:1.01.2 1.5 1.82.0 2.53.0 Z无 0.4 0.5 0.6 0.75 0.8 1 全国注册建筑师、建造师考试备考资料历年真题考试心得模拟试题Q/ZB J65—20101钣金展开计算方法2、1 板料在弯曲过程中外层受到拉应力,內层受到压应力,从拉到压之间有一既不受拉力又不受压力得过度层为中性层;中性层在弯曲过程中得长度与弯曲前一样,保持不变,所以中性层就是计算弯曲件展开长度得基准。

2、2 中性层得位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度得中心处;当弯曲半径较小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心得內侧移动。

中性层到板料內侧得距离用λ表示(见图一)。

3 折弯模具:我们使用得小松数控折弯机所配套得普通折弯模具Ｖ型槽宽度通常为适用该折弯模得板厚得５－６倍。

板厚与适用V型槽宽(见表1)。

表1 板厚与适用V型槽宽参数板厚(t) 1、0, 1、2,1、51、5,2、0 2、5,3、0 3、0,4、0,5、0适用Ｖ槽宽度81216254 展开计算方法: 4、1 90°折弯(一般折弯)Q/ZB J65—201024、1、1 (如图二),由于我们常用得折弯上模得尖角通常小于0、5,所以折弯内圆弧R可以视为定值,因此折弯拉伸系数得影响因素主要取决于折弯下模槽宽V与材料厚度t。

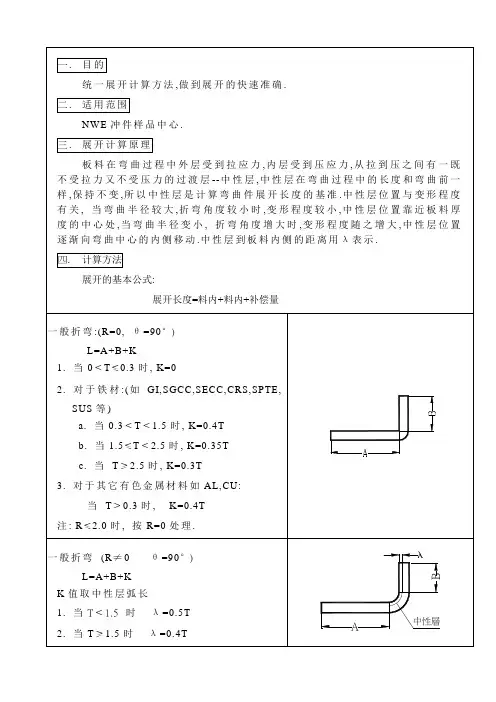

(完整版)钣金折弯展开系数计算

一.规范LASER工程图面,达到作业的快速准确.二NWE冲件样品中心.三.1.除非特别指明,工程图毛刺面一律向下;2.主视图本工程LASER加工像素放在0层,前次加工像素放在对应的加工图层;3.若作二次加工, 则须追加定位治具孔(一般取工件最大外形), LASER图按像素加工次序拆分为多张图纸, 图档命名参照《CAD档案管理作业标准》.在后续的LASER工程图中, 前次LASER加工的像素置于LASER层, 本次加工像素(包括治具孔)置于0层; 治具孔线型改为DASHDOT; 治具内孔最右与最上边的线段向外偏移0.1mm.4.尺寸标注:a.标注形式以UNIT2为准;b. 以像素最大外形尺寸的左下角点作为原点, 用坐标标注方式标注;c. 所有圆孔尺寸﹑工件最大外形尺寸﹑外形边界尺寸均须标注;d. 当工件展开后外形相似而实际不对称时,在二次加工工程图中一定要标注不对称处的尺寸, 并在NOTE中注明工件不对称.5.DXF档输出完成LASER工程图后, 关闭除0层外所有图层, 将图形以R12版本的DXF输出, 档名与原图名一致.四.规范NCT工程图面,达到作业的快速准确.五NWE冲件样品中心.六.1.受现场加工模具的限制,NCT加工范围如下:<1>可冲制材料及板厚:铁: 0.6~2.0 铝: 0.6~2.3<2>冲孔最小孔径 1.5, 狭缝最小宽度1.5;<3>可冲制的外R倒角:R2.0 ,R3.0 ,R4.0 ,R5.0 ,R6.0 ,R7.0 ,R8.0 ,R10.0;<4>可使用的特殊刀参见附件一.2.本次加工像素分别置于0层﹑HIDDEN层, 前次加工像素放在对应加工图层; 成形部分必须画出剖视图. 剖视方向一律向左或向上;3.图中须注明加工前毛刺面方向.4.尺寸标注采用坐标标注方式, 标注形式以UNIT1为准; 图中只标注NCT加工部分的尺寸及最大外形尺寸, 尺寸尽量标注齐全;坐标原点由NCT机床夹爪(X向可移动)和侧定位板(固定)决定, 图面标注坐标原点必须和NCT机器原点一致,如下图所示:注: 侧定位板的位置尺寸如图所示, 与其相接触的那条边作为X向零线.5.二次加工时为防止加工时伤及夹爪, 当前加工像素必须在Y 80.0的区域, 以避开危险区域.6.当工件展开后外形相似而实际不对称时, 二次加工工程图中一定要标注不对称处的尺寸, 并在NOTE中注明工件不对称.7.DXF档输出完成NCT工程图面后, 关闭除0层外所有图层, 将图形以R12版本的DXF输出, 档名与原图名一致.一.规范压板简易模具设计, 达到易模设计的快速﹑准确.二.NWE冲件样品中心三.压板易模: 由几块钢板迭合而成, 用来在油压机﹑冲床上成形五金板件上抽形﹑抽孔部分的简易模具, 易模零件用LASER加工.四.1. 图面标准:a. 各易模零件仅画出正面视图供LASER切割, 若侧面方向须修磨, 则侧视图也须画出;b.易模各零件按装配顺序(冲子,上模, 下模)在图面上排列,并在零件下面依次注明: 易模编号,材质,厚度(数量,)LCC檔名;例:例: A03 SUS301 T=2.4 2PCS數量厚度材質易模編號注: 易模编号按零件堆栈次序, 从上到下, 按(A01﹑A02﹑A03……)依次编码, 在与本体相接触的上﹑下模部分, 编码后加E, 如A02E ; LCC档名在转CAM后用笔写上.c.易模图中必须附上成形后产品的局部剖视图,并注明与工程图中对应剖视编号,如"SECTION A-A".d.图面须标注易模各零件最大外形尺寸﹑成形部分形状尺寸﹑定位尺寸.2. 设计标准典型的压板易模工作方式见下图:设计时一般以外形定位,冲子与下模尺寸决定凸包形状与尺寸,上模用来定位冲子,在设计时参照下列设计原则:2.1 冲子与上模之间的配合间隙0.05(单边),避免现场装配加工困难.2.2 抽形高度按原设计尺寸增加0.1, 并按四舍五入取到小数点后一位;2.3 抽形时,下模高度等于工件抽形高度,冲子高度等于上模与下模高度之和; 抽孔时,下模高度等于抽形高度加上2倍料厚(至少1.5mm),并取整数,冲子高度等于上模﹑下模﹑本体和料厚之和,并取整数.2.4 当模具厚度由几块不同料厚凑足时,须在模具对角处作定位装配销孔. 孔径一般为 6.05, 8.05, 10.05;2.5 当工件近似对称而导至加工时易产生方向性错误,在设计时要避免易模设计完全对称.2.6 用易模成形时, 易模成形部分高度比成形部分设计高度增加0.2, 以保证有足够的回弹量;2.7 当抽形易导至工件变形时,则要考虑使用优力胶,在上模周围布置压料孔,最小宽度为20mm,如下图A所示:A B2.8前加工工程图上用压板易模加工部分尽量用一套易模一次成形,当一个工件的成形须用多套易模完成时, 要注意抽形的避位问题.2.9当段差部分宽度 30.0时, 用折床易模加工, 当宽度 30.0时, 用压板易模加工, 设计时注意:a.易模成形部分面积应大于展开部分面积: 下模段差成形部分取工件上段差对应投影尺寸, 其它部分取外边孔口尺寸; 冲子段差成形部分取工件上段差对应投影尺寸(与下模部分对应相差一个料厚), 其它部分由本体展开部分向外偏移一半的缝隙宽度, 如图B所示:b.成形部分向后移0.4~0.6(视宽度而定, 宽度为50.0时后移0.6), 如图B所示:(影线部分为成形区域)2.10 易模材料及易模厚度的选用:当料厚小于2.0时, 选用SUS301﹑GI材料;当料厚大于2.0时, 选用SPHC, 并且优先选用2.0﹑3.0﹑4.0﹑5.0﹑6.0﹑8.0等厚度一.规范LASER CAM 作业,使切割工件符合工程图面要求,并达到作业的快速统一.二.NWE冲件样品中心.三.LASER CAM: 计算机辅助激光加工编程.PART: 附带激光加工参数的图形.JOB: 将PART排列到板材上生成的文檔.LCC文檔: 激光加工专用程序代码文文件.引线: 为避免在激光切割初始穿孔时对产品质量产生的不利影响,而在废料区预先切割的一段距离.脉波穿孔: 在初始穿孔阶段,激光机以脉波方式输出功率,采用这种方式可获得良好的穿孔质量,一般用于厚板,微孔及单线切割,特殊材料的切割.直接穿孔:在初始穿孔阶段,激光机用激光光直接将板材击穿,采用这种方式可缩短穿孔时间.脉波切割: 在切割过程中,激光机以脉波方式输出功率,采用这种方式可获得好的切割质量,一般用于厚板､微孔切割和特殊材料的切割.连续切割: 在切割过程中,激光机以连续波的方式输出功率,采用这种方式可缩短切割时间.一般情况均采用该种方式加工.四.(一)PART部分.该部分内容规定了从DXF档读入到附带加工参数图形完成的过程中要求达到的技术指标.1.DXF档输入(1) 确认输入的DXF文件与对应工程图是否相符, 是否有遗漏或增加像素.(2) 检查DXF文件是否有断线､断点和重迭线,若有则应对其清除及串接.(3) 将图形最大外形之左下角点置于(0,0)点.2.切割方式的选择切割方式有如下几种:连续切割､脉冲切割､刻蚀.(1) 下列情形应选有脉冲切割方式:A:切割材质为马口铁(SPTE).B:切割直径小于料厚之圆孔.C:切割厚度大于4mm的材料.(2) 图面有要求刻字､线､及图案标记的部分,选用刻蚀方式.(3) 其作余一律用连续切割方式.3.引线方式的选择(1) 一般情况下, 引割线长度设定为5mm, 采用直线切入及直接引出方式. 小工件引割长度可适当减少. 在下列情形中,必须设定为脉冲穿孔方式:A:单线切割.B:切割直径小于料厚之圆孔.C:切割材质为马口铁(SPTE).D:切割厚度大于4mm之材料.(2) 引割线位置的设定应考察到散热及节省材料之因素.不得将引线设在尖角､圆弧及易模成形定位边之部位.4.切割路径设定及调整(1) 选择路径优化之选项.(2) 尽量避免经过已加工的孔.(3) 加工网孔类形的孔时,选用飞行切割方式.5.加工像素的补正设置应特别注意二次加工像素､单线､未闭合轮廓的补正设置, 其方式分为:自动补正､左补正､右补正和不补正. 具体操作参见《LASER切割补正设置作业标准》.(二) JOB部分1.确认插入相同版次的对应PART工件, 并确认材料与相应板材规格的一致性.2.工件必须放置于板料之左下角点,且排版时应考虑用料经济性. 一般情况下, 工件与板料边界离设定为10mm, 工件间的安全距离设定为5mm.3.一张板上排一种工件(即一种工件生成一个.LCC文檔).(三) 后处理及NC代码输出1.可依据工件之材质､料厚选择恰当之激光加工参数, 生成一份工作报表, 可从中获取单件切割工时, 材料利用率等数据.2.模拟切割, 检查是否有异常情形发生, 在档案总管中打开相应之.LCC文, 检查工件排版有无异常,3.依据切割方式之不同, 正确修正M指令.(四).相关文档管理应正确管理､存放作业过程中生成之各种文档. 具体操作参见《激光档案管理作业标准一.规范NCT程序转换作业, 使作业快速､规范, 从而保证产品质量符各工程图面要求.二.NWE样品中心.三.1.准备工作1) 在程序转换工作前, 先取得工件图纸､相应DXF文文件等资料．2) 评估工件图纸的加工工艺, 检查是否有合适刀具及工程排配的合理性.2.图形编辑部分1) 确认输入的DXF文件图形是否与工程图面一致, 有无遗漏或增加像素.2) 必须对输入之图形进行消除重迭线并串接处理, 以使图形便于加工.3) 将编修好的图形原点,搬移至规定位置.A 下料加工将图形最大外形之左下角点移至(20,100)点.B 二次加工像素将X向､Y向靠位边延长线交点移至(0,0)点.4) 生成并存储.GRP文檔.3.排刀加工部分1) 选用“自动排刀”､选线､选圆弧等排刀加工指令对图形进行排刀,在这一部分作业中,需做到以下几点:A 确认刀具选用是否正确,注意刀模数量.B 确认刀具安装是否正确,注意刀具型号匹配.C 确认排刀时是否有废料留落于工作台上,应采用全冲落或留料连接.D 确认是否正确设置留料或架桥.E 有特殊刀具时, 应正确添加M指令.2) 进行刀具路径仿真.检查刀具编排是否合理.应注意以下几点:A 排刀应遵循:先小后大,先圆后方,先常用后特殊的一般原则.刀具尽量做到少选,选刀尽量往大的方向选, 并保证切边总长不小于所选刀具长度的1.5倍.B 有特殊刀具的工件加工时, 应注意相邻加工像素之间的距离, 避免凸形在加工时相互造成损伤, 相邻加工像素中心间距应大于刀具上模直径.C 外形冲裁时,X方向刀具置于后, 且靠近夹爪水平边最后冲.D 检查有无有危险区内的冲裁动作.E 生成并储存.PPF文檔.3) 将刀具路径多数取, 应注意留料宽度是否足够, 并考虑排版的经济性.4.NC代码输出1) 检查生成的NC代码中材料､厚度､规格是否正确,有使用特殊刀具的有列M指令生成.2) 检查.CNC文文件命名及存放路径是否正确.5.相关文档管理在程序转换过程中所产生的.GRP､.PPF､.CNC文档的命名及存放的相关规定, 参见《NCT程序转换档案管理作业标准》一.正确设置补正参数,确保切割工件内孔、外形、未闭合轮廓线尺寸精确.二.NWE 冲件样品中心三.LASER二次加工:因工艺上的需求或设计变更,要求对成品或未成品进行补正切割加工.其一般通过治具定位,编程时保证治具内形的左下角点与加工工件的左下角点(图形零点)重合.切割补正:为了避免LASER光束(直径约0.2MM)影响,依切割轮廓类型不同(内孔或外形或未闭合轮廓线)对LASER切割位置进行调整从而保证产品的呎寸精确的方法. 补正方式有内补正、外补正、自动补正、不补正.四.1. 工件本体切割软体能自动判别工件的内孔和外形,分别对其设置补正的方式,因此,将补正方式设置为自动补正.2. 二次加工工件(两种情况)a 二次切割时切割内孔第一次切割之定位孔及第二次切割之工件内孔,补正均设置为内补正方式.b 二次切割时切割内孔,并切割形成工件外形第一次切割之定位孔及第二次切割之工件内孔,补正设置为内补正方式.工件之外形切割补正设置为外补正方式.3. 未闭合轮廓线切割a 线间距较大,可以忽略补正值时,于PART中将未闭合轮廓线补正设置为OFF,即生成代码G40.b 线间距较小,补正之值不能忽略时,将相关未闭合轮廓线往相反方向偏移0.1MM再将补正设置为OFF, 即生成代码“G40”.。

折弯精准计算公式及系数，看看准不准！

折弯精准计算公式及系数，看看准不准！
问：我也是钣金人，怎么加入组织？
答：点标题下方蓝字“钣金圈
一.铁板90度折弯，正常折弯上模R0.5，下模V=5T，折弯系数为0.4T，V槽选用V=5T+R（R>0.5）
展开尺寸=L1+L2-2T+系数
备注：1. 2.5/SGCC孔边到折弯内寸是3.8MM时不会拉料，孔径
5.4，R0.5，V12
二、铁板60度折弯（使用插深下模）
展开尺寸=L1+L2+系数
三、铁板30度折弯（使用插深下模）
展开尺寸=L1+L2+系数
四、铝板90度折弯，正常折弯上模R0.5，下模V=5T，折弯系数为0.4T，V槽选用V=5T+R（R〉0.5）
展开尺寸=L1+L2-2T+系数
五、铝板60度折弯（使用插深下模）
展开尺寸=L1+L2+系数
六、铝板30度折弯（使用插深下模）
展开尺寸=L1+L2+系数
七、压死边系数（先使用插深下模折小角度，再用压平模压死边）
上图：展开尺寸=L1+L2-0.55T
上图：展开尺寸=L1+L2-0.55T+0.7W（W≤T）
上图：展开尺寸=L1+L2+3.14*（R+m）（2R>T）
T≤2.0,m=0.4T;
2.0<T≤
3.2,m=0.3T;
八、压段差系数
1、当W≥2T时：展开按照两次单折计算；
2、当W<2T、H≥2T时：展开按照两次单折计算；
3、当W<2T、H<2T时：展开尺寸=L+（H-T）*0.7；
4、当W<2T、H=T时：展开尺寸=L+0.15T；。
