【必藏】铜排计算方法、载流量计算方法、折弯经验计算表及高压柜铜排计算方法
铜排计算方法
铜排计算方法铜排是由纯铜制成的平板状材料，常用于电子设备、机械设备、建筑工程等领域。
在实际应用中，我们常常需要计算铜排的尺寸、电阻、导热性能等参数，以便合理设计和使用铜排。
本文将介绍一些常见的铜排计算方法，希望能对大家有所帮助。
一、铜排尺寸计算方法铜排的尺寸计算通常包括宽度、厚度、长度等方面。
首先需要确定所需承载电流、电压、温升等参数，然后根据这些参数选择合适的铜排尺寸。
1. 承载电流计算：根据所需承载电流和电流密度，可计算出铜排的截面积。
常用的计算公式为：截面积（mm²）= 承载电流（A）/ 电流密度（A/mm²）2. 宽度计算：根据铜排的截面积和厚度，可计算出铜排的宽度。
常用的计算公式为：宽度（mm）= 截面积（mm²）/ 厚度（mm）3. 长度计算：根据所需电阻和电阻率，可计算出铜排的长度。
常用的计算公式为：长度（mm）= 电阻（Ω）/ （电阻率（Ω·mm²/m）× 截面积（mm²））二、铜排电阻计算方法铜排的电阻是指单位长度上的电阻。
在设计电路时，我们常常需要计算铜排的电阻，以保证电流传输的稳定性和效率。
1. 电阻率计算：铜排的电阻率是指单位体积内电阻的大小，常用单位是Ω·mm²/m。
铜的电阻率通常在20°C时为0.0175Ω·mm²/m，根据实际温度可进行修正。
2. 电阻计算：根据铜排的长度、宽度、厚度和电阻率，可计算出铜排的电阻。
常用的计算公式为：电阻（Ω）= 电阻率（Ω·mm²/m）× 长度（mm）/ （宽度（mm）× 厚度（mm））三、铜排导热性能计算方法铜排具有优良的导热性能，常用于散热器、电子元件等需要散热的设备中。
在设计和选择铜排时，我们需要计算铜排的导热性能，以保证设备的散热效果。
1. 导热系数计算：铜排的导热系数是指单位温度梯度下单位厚度的热流通过的热量，常用单位是W/(m·K)。
铜排(90度角和圆角)以及铜导线的标准截流量手册要点
铜排(90度角和圆角)以及铜导线的标准截流量手册铜排截面积公式，铜排载流量摘要：【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时...【1】铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]. 双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。
【2】铜排的载流量表一、矩形铜排规格环境温度25℃环境温度35℃平放(A) 竖放(A) 平放(A) 竖放(A)15×3176 18520×3233 24525×3285 30030×4394 41540×4404 425 522 550 40×5452 475 551 588 50×5556 585 721 760 50×6617 650 797 840 60×6731 770 940 990 60×8858 900 1101 1160 60×10960 1010 1230 1295 80×6930 1010 1195 1300 80×81060 1155 1361 1480 80×101190 1295 1531 1665 100×61160 1260 1557 1592 100×81310 1425 1674 1850 100×101470 1595 1865 2025 120×81530 1675 1940 2110 120×101685 1830 2152 2340 2(60×6)1126 1185 1452 1530 2 (60×8)1460 1480 1503 1600 2(60×10)1680 1170 2140 2250 2(80×6)1320 1433 1705 1855 2(80×8)1651 1795 2117 25152(80×10)1950 2120 2575 27352(100×6)1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10)2320 2500 2935 31852(120×8)2140 2330 2750 29952(120×10)2615 2840 3330 3620二、铜导线载流量(35℃)截面(mm2) 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量(A) 10 13 17 23 30 45 85 110 136 170 216 263导体载流量的计算口诀1. 用途：各种导线的载流量,利用口诀再配合一些简单的心算,便可直接算出。
常用铜排的载流量计算方法
估算方法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
常用铜排的尺寸及载流量表铜母排截面 25℃ 35℃平放(A) 竖放(A) 平放(A) 竖放(A) 15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 1855在三项不平衡线路中中线电流是怎样确定的假如你的问题中；A相电流为15A，B相为20A，C相为17A，代入公式：根号下{15*15+20*20+17*17-15*20-15*17-20*17}=根号下{225+400+289-300-255-340}=根号下19=4.36安送你个电工口诀简便估算导线载流量十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折，铜材升级算. 解释:10mm2以下的铝导线载流量按５Ａ/平方毫米计算；100mm2以上的铝导线载流量按2Ａ/平方毫米算；25mm2的铝导线载流量按4Ａ/平方毫米计算；35mm2的铝导线载流量按3Ａ/平方毫米计算；70mm2、95mm2的铝导线载流量按2.5Ａ/平方毫米计算；”铜材升级算”：例如计算120mm2 的铜导线载流量，可以选用150mm2的铝导线，求铝导线的载流量；受温度影响，最后还要乘以0.8或0.9（依地理位置）．。
高压柜中铜排如何选择附载流量和折弯计算
高压柜中铜排如何选择附载流量和折弯计算高压柜中的铜排是高压设备中常用的导电材料，用于连接高压设备的电流回路。
铜排的选择需要考虑附载流量和折弯计算，以保证高压设备的正常运行和安全使用。
一、附载流量的选择：附载流量是指铜排在一定条件下能够承载的电流。
选择合适的附载流量是确保电流在铜排中正常传导和散热的重要因素。
1.通过电流计算：根据高压设备的额定电流和电源的额定电压，可以通过电流计算的方法确定所需的附载流量。
一般来说，附载流量是根据电流密度（一般为1.2 A/mm²到1.5 A/mm²），计算出铜排的截面积，再根据截面积选择合适的附载流量。
2.参考电流表：根据已有的电流表或者对类似设备的实际运行数据进行参考，选择合适的附载流量。
如果有类似设备的运行数据，可以参考这些数据，并根据设备的具体情况进行适当调整。
3.考虑散热条件：在选择附载流量时，还需要考虑周围的散热条件。
如果高压柜内的散热条件较好，可以选择较小的附载流量；如果散热条件较差，需要选择较大的附载流量以确保铜排正常散热。
二、折弯计算：高压柜中的铜排需要经过不同的折弯，以适应不同位置和角度的连接需求。
折弯计算的目的是确定铜排的弯曲半径和折弯方向，以避免折弯时导致铜排的强度损失或电导性能下降。
1.根据铜排的截面积和材料的弯曲极限:铜排的选择应该满足弯曲后仍能保持足够的强度和导电性能。
根据铜排的截面积和材料的弯曲极限，可以计算出合理的弯曲半径，以确保在折弯过程中不会导致铜排的破裂或者电阻增加。
2.考虑折弯方向和角度：根据高压柜的实际布局和连接需求，选择合适的折弯方向和角度。
在选择折弯方向和角度时，需要考虑到铜排的导电性能、强度、空间限制等因素，以确保折弯后的铜排能够在高压设备中正常连接和传导电流。
3.检查弯曲效果：在折弯后，需要对铜排进行检查，确保其没有明显的形变、裂纹或者其他损伤。
如果发现有任何异常情况，应重新计算折弯方式，并重新进行折弯处理。
必藏 铜排计算方法 载流量计算方法 折弯经验计算表及高压柜铜排计算方法
铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X (经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*铝排[40℃]= 铜排[40℃]/例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +A例如：15*3的40℃时载流量=15*=100*8的40℃时载流量=100*=1650A双层载流量＝倍单层载流量三层载流量＝倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。
“加一依次往上添”说的是，厚度增加一毫米，宽度所乘的系数跟着加一，匆毫米厚的铝排开始，依次排列如下表：厚度（毫米） 3 4 5 6 8 10载流量（安）宽×10 宽×12 宽×13 宽×14 宽×16 宽×18注：铝排厚度没有7mm和9mm两个规格。

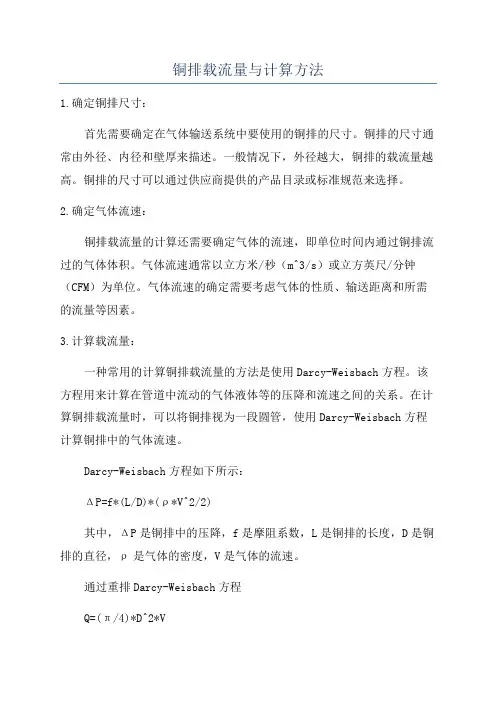

铜排载流量与计算方法
铜排载流量与计算方法1.确定铜排尺寸：首先需要确定在气体输送系统中要使用的铜排的尺寸。
铜排的尺寸通常由外径、内径和壁厚来描述。
一般情况下，外径越大，铜排的载流量越高。
铜排的尺寸可以通过供应商提供的产品目录或标准规范来选择。
2.确定气体流速：铜排载流量的计算还需要确定气体的流速，即单位时间内通过铜排流过的气体体积。
气体流速通常以立方米/秒（m^3/s）或立方英尺/分钟（CFM）为单位。
气体流速的确定需要考虑气体的性质、输送距离和所需的流量等因素。
3.计算载流量：一种常用的计算铜排载流量的方法是使用Darcy-Weisbach方程。
该方程用来计算在管道中流动的气体液体等的压降和流速之间的关系。
在计算铜排载流量时，可以将铜排视为一段圆管，使用Darcy-Weisbach方程计算铜排中的气体流速。
Darcy-Weisbach方程如下所示：ΔP=f*(L/D)*(ρ*V^2/2)其中，ΔP是铜排中的压降，f是摩阻系数，L是铜排的长度，D是铜排的直径，ρ是气体的密度，V是气体的流速。
通过重排Darcy-Weisbach方程Q=(π/4)*D^2*V其中，D是铜排的直径，V是气体的流速，Q是铜排的载流量。
根据以上公式，我们可以得到铜排的载流量。
在进行计算时，需要注意使用合适的单位，并确保密度和摩阻系数的准确性。
摩阻系数可以通过相关的实验数据或模型来获取。
在实际应用中，还应考虑到管道布局、弯头、阀门等因素对铜排载流量的影响。
此外，使用CFM来描述铜排的载流量也是常见的。
如果需要将立方米/秒（m^3/s）的流速转换成立方英尺/分钟（CFM），可以使用下面的换算公式：CFM=(m^3/s)*2118.88通过以上的计算方法，我们可以准确计算铜排的载流量，为气体输送系统的设计和优化提供重要的依据。
高压柜铜排计算方法，收藏！
高压柜铜排计算方法，收藏！
高压柜铜排选择标准中置柜KYN28 进出线柜PT柜
GB3906[附录D]中公式：S=I/a√(t△θ)
式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：
25KA/4S系统铜母线最小截面积S=（25000/13）*√4/215=260 mm2 用60*5就可以了.
31.5KA/4S系统铜母线最小截面积S=（31500/13）*√4/215=330 mm2
40KA/4S系统铜母线最小截面积S=（40000/13）*√4/215=420 mm2
63KA/4S系统铜母线最小截面积S=（63000/13）*√4/215=660 mm2
80KA/4S系统铜母线最小截面积S=（80000/13）*√4/215=840 mm2
接地母线按系统额定短时耐受电流的86.7%考虑:
25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm2
31.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm2
40KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm2
63KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm2
80KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2。
【必藏】铜排计算方法,载流量计算方法,折弯经验计算表及其高压柜铜排计算方法
铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽* (排厚+8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。
(完整版)铜排载流量计算表及母线槽铜排规格
矩形母排载流量计算法
1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)
此表是根据lyq137********的建议和进一步核算,将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A
2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温
度）；
例: 100*18.5=1850A*1.58=2940A
3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；
4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不
推荐此类选择；
二、环境温度对铜排载流量的影响:
【40°】时的铜排=【25°】时的铜排的0.85
【40°】时的铜排=【40°】时的铝排的1.3
三、变压器KV A容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284
母线槽铜排规格。
铜排载流量表计算方法(一)
铜排载流量表计算方法(一)铜排载流量表计算方法介绍铜排载流量表计算方法是一种用于计算铜排的最大载流量的方法，铜排广泛用于电力系统、电能仪表、电气运行装置等领域。
本文将详细介绍几种常见的铜排载流量计算方法。
方法一：基于电流密度的计算方法1.根据铜排的实际尺寸和所需载流量，确定电流密度的范围。
通常情况下，电流密度的范围为A/mm²至3 A/mm²。
2.根据电流密度的范围，计算铜排的截面积。
截面积的计算公式为：截面积 = 载流量 / 电流密度。
3.根据铜排的截面积，选择合适的标准铜排尺寸进行使用。
方法二：基于电流、温升和长度的计算方法1.根据铜排的长度、电流和允许的温升，计算铜排的电阻。
2.根据铜排的电阻，计算铜排的功耗。
功耗的计算公式为：功耗 =电流² × 电阻。
3.根据铜排的功耗和允许的温升，计算铜排的表面积。
表面积的计算公式为：表面积 = 功耗 / （允许的温升× 377）。
4.根据铜排的表面积和所需载流量，选择合适的标准铜排尺寸进行使用。
方法三：基于电阻损耗的计算方法1.确定铜排的长度、宽度和厚度。
2.通过铜排的几何尺寸和电阻率，计算铜排的电阻。
电阻的计算公式为：电阻 = 电阻率× 长度 / （宽度× 厚度）。
3.根据铜排的电阻和载流量，计算电阻损耗。
电阻损耗的计算公式为：损耗 = 电阻× 载流量²。
4.根据铜排的电阻损耗和允许的温升，选择合适的标准铜排尺寸进行使用。
方法四：基于电流、长度和电压降的计算方法1.根据铜排的长度、电流和电压降的限制，计算铜排的电阻。
2.根据铜排的电阻和电流，计算铜排的功耗。
功耗的计算公式为：功耗 = 电流² × 电阻。
3.根据铜排的功耗和电压降的限制，计算铜排的表面积。
表面积的计算公式为：表面积 = 功耗 / （电压降× 377）。
4.根据铜排的表面积和所需载流量，选择合适的标准铜排尺寸进行使用。
铜排截面积公式
铜排截面积公式，铜排载流量
【1】铜排载流量计算法
【2】简易记住任何规格的矩形母排的载流量
矩形母线载流量：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*18８=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。
【2】铜排的载流量表
一、矩形铜排。
【必藏】铜排计算方法、载流量计算方法、折弯经验计算表及高压柜铜排计算方法
铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数) 铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方, 铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽* (排厚+8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量45 口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。
必藏铜排计算方法载流量计算方法折弯经验计算表及高压柜铜排计算方法
必藏铜排计算方法载流量计算方法折弯经验计算表及高压柜铜排计算方法集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]铜排的计算方法1铜排载流量计算方法2 铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X (经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*铝排[40℃]= 铜排[40℃]/例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +A例如：15*3的40℃时载流量=15*=100*8的40℃时载流量=100*=1650A双层载流量＝倍单层载流量三层载流量＝倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
(完整版)铜排载流量计算表及母线槽铜排规格
矩形母排载流量计算法
1、40°时铜排载流量排宽*厚度系数：E （排厚：D）
此表是根据lyq137********的建议和进一步核算，将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A
2、双层铜排【40°】=1.56〜1.58倍的单层铜排（对应相同的矩形排和温
度）；
例:100*18.5=1850A*1.58=2940A
3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；
4、四层铜排【40。
】=2.45倍的单层铜排（对应相同的矩形排和温度）不
推荐此类选择；
二、环境温度对铜排载流量的影响：
【40°】时的铜排二【25°】时的铜排的0.85
【40°】时的铜排二【40°】时的铝排的1.3
三、变压器KVA容量输出电流计算公式为：I（A）=K V A值/（V3*0.4 ）
0.69284
母线槽铜排规格。
铜排载流量计算表及母线槽铜排规格
矩形母排载流量计算法1、40°时铜排载流量 =排宽 * 厚度系数： E (排厚： D)序号排厚 D㎜厚度系数 E1 12 ㎜20.52 10 ㎜18.53 8 ㎜16.54 6 ㎜14.55 5 ㎜13.56 4 ㎜12.5此表是依据的建讲和进一步核算 ,将原厚度系数分别加了 0.5,更为靠近。
例:当厚度为 10 排宽度为 100 的铜母排载流量为 100*18.5=1850A2、双层铜排【 40°】=1.56～1.58 倍的单层铜排（对应同样的矩形排和温度）；例: 100*18.5=1850A*1.58=2940A3、三层铜排【 40°】 =2 倍的单层铜排（对应同样的矩形排和温度）；4、四层铜排【 40°】=2.45 倍的单层铜排（对应同样的矩形排和温度）不介绍此类选择；二、环境温度对铜排载流量的影响:【40°】时的铜排 =【25°】时的铜排的 0.85【40°】时的铜排 =【40°】时的铝排的 1.3三、变压器 KVA 容量输出电流计算公式为:I(A)=K V A 值/(√3*0.4 )0.69284母线槽铜排规格一、母线槽 CFW序号电流范围铜排规格1 4000A 2*(150*8)2 3150A 200*83 2500A 185*84 2000A 160*65 1600A 150*66 1250A 100*67 1000A 80*68 800A 60*69 630A 50*6二、铜铝复合母线槽KFM1 4000A 2*(100*10)2 3150A 230*83 2500A 125*104 2000A 160*65 1600A 100*86 1250A 100*67 1000A 80*68 800A 60*69 630A 50*610 400A 40*611 200A 30*4三、密集型母线槽CCX1 3150A 250*62 2500A 205*63 2300A 165*64 2000A 130*65 1600A 110*66 1350A 100*67 1250A 80*68 1000A 60*69 800A 45*610 600A 35*611 500A 35*612 400A 30*613 315A 25*614 250A 25*515 200A 25*416 100A 25*3。
铜排母线载流量简单计算，不用背口诀也能轻松记！
铜排母线载流量简单计算，不用背口诀也能轻松记！
铜排大量应用在高低压成套配电设备中，连接电气设备输送电流。
在生产或改造低压配电柜中经常要根据电流大小配置相应规格的铜排。
铜排的载流量需要查表得出。
电工在实际运用可以根据公式计算简单快捷比查表方便得多。
铜排的厚度加8再乘铜排宽度（单位㎜）就得出单根铜排的大概载流量。
两根铜排双层应用载流量是单根的1.5倍。
举例：TMY15*3铜排简单计算得15*（3+8）=165A 查表得162A
（TMY80*8）*2计算得1.5*80*（8+8）=1920A 查表得1950A 公式得出的结果基本上查表的相差不大，这样的精度在低压配电柜的选铜排实际运用中已经足够了（高压柜中要考虑的因素较多不能只根据载流量选择母排）。
码字不易，如果文章对你有用兜爸将不甚荣幸。
兜爸在电力设备企业从事基层检验与售后维修多年，本头条号的文章没有高深的理论只有在实践中的一些许积累与心得希望能起到抛砖引玉的作用。
由于兜爸能力有限文章中难免有错漏希望老司机可以在评论区中指教。
在头条一段时间发现评论区是学习的好地方，很多大神会在评论区留下他们的见解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A 100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。
“加一依次往上添”说的是，厚度增加一毫米，宽度所乘的系数跟着加一，匆毫米厚的铝排开始，依次排列如下表：厚度（毫米） 3 4 5 6 8 10载流量（安）宽×10 宽×12 宽×13 宽×14 宽×16 宽×18注：铝排厚度没有7mm和9mm两个规格。
例：求40×4母铝排载流量是多少？解：根据口诀，厚4载流量为×12 故 40×12=480安例：求60×6铝母排载流量是多少？解：60×14=840安“铜排再乘一点三”说的是铜排的载流量比同规格铝排要大三成。
故求铜排载流量时，先视为铝排，按以上方法算出后，再乘1.3即可。
例：求50×13×1.3=845安母排的载流量还与环境温度、多条母排并列、母排平放、竖放等因素有关。
当一般环境温度经常高于250C或者做直流母线并列时，可按九折处理。
交流2、3、4条母排并列使用时，可分别打8、7、6折。
铜排折弯经验计算表67高压柜铜排选择标准中置柜KYN28 进出线柜PT柜GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：25KA/4S系统铜母线最小截面积S=（25000/13）*√4/215=260 mm2 用60*5就可以了.31.5KA/4S系统铜母线最小截面积S=（31500/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40000/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63000/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80000/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2高压柜的整定值！和总的用电负荷和总电流！81、高压柜-1（800KW提升机）整定电流：A、计算电流：80A；B、过流一段：1.25×80A≈100A ；时间60s；C、过流二段：1.50×80A≈120A ；时间2s；D、速断电流：6.00×80A≈480A ；时间0s；2、高压柜-2（1000KW提升机）整定电流：A、计算电流：100A；B、过流一段：1.25×100A≈125A ；时间60s；C、过流二段：1.50×100A≈150A ；时间2s；D、速断电流：6.00×100A≈600A ；时间0s；3、高压柜-3（2000KVA变压器）整定电流：A、额定电流：193A；B、过流一段：1.15×193A≈221A ；时间60s；C、过流二段：1.50×193A≈289A ；时间2s；D、速断电流：6.00×193A≈1154A ；时间0s；4、高压柜-4（315KVA移动变压器）整定电流：A、额定电流：30.31A；B、过流一段：1.15×30.31A≈35A ；时间60s；C、过流二段：1.50×30.31A≈46A ；时间2s；D、速断电流：6.00×30.31A≈182A ；时间0s；注意：你的电负荷可能是采矿井下供电系统，采矿井下是国家设计规范及安全规范不允许单电源配电的。
此定值保护仅作为一般知识了解或作业而已。
不可用于实践！负荷计算：1、低压负荷计算：A、低压总统计负荷：P=2491.2、Q=1845.80、S=3100.60；B、低压总计算负荷：Pjs=2117.52、Qjs=1568.93、Sjs=2635.51；2、高压负荷计算：A、高压统计负荷：P=1800、Q=1256.41、S=2195.12；B、高压计算负荷：Pjs=1530.00、Qjs=1067.55、Sjs=1865.85；3、高压总负荷计算：A、总统计负荷：P=4415.76 KW、Q=3194.50 KVAR、S=5450.75KVA；B、总计算负荷：Pjs=3763.40 KW、Qjs=2715.32 KVAR、Sjs=4633.14 KVA；C、6KV高压侧设置2000KVAR的高压电容补偿装置，补偿后计算负荷修订为：Pjs=3763.40 KW、Qjs=715.32 KVAR、Sjs=3820.95 KVA； D、6KV高压总计算负荷：Pjs=3763.40 KW；Qjs=715.32 KVAR；Sjs=3820.95 KVA；Ijs=367.67 A。
9低压成套开关设备GGD铜排使用量1、首先是进线柜（以三级开关为例），进线柜有柜顶进线，柜侧进线，柜底进线之分（一般都是电流电缆进线），柜顶进线一般需要ABCN四相母排出顶200mm左右，无进线刀开关的进线柜ABC三相单排出柜顶在1.5M一条左右，有进线刀开关的也差不多，因为加了进线刀开关进线断路器需要向下面移。
零排N则需要从柜底伸到柜顶出去，加上中间需要折弯固定，一般在2.5M左右。
断路器下端需要回流至母排，回流排ABC三相每根在1.5M左右（有刀开关的2.2M），加上断路器下端搭接排平均1M左右，柜侧进线的话断路器上端0.8米就够了，零排2米就够。
下进线的话上端ABC三相0.8米，下端0.7米，零排母排上接线。
如果双排的话直接双倍。
10第一种：不带进线刀开关的进线柜上进线的GGD要用ABC三相（1.5+1.5+1）*3=12米+零排N需要2.5米；第二种：带进线刀开关ABC三相要用（1.5+2.2+1）*3=14.1米+零排2.5米，第三种：侧进线不带刀开关ABC三相（0.8+1.5+1）*3=9.9米+零排N需要2米，第四种：侧进带进线刀开关的（0.8+2.2+1）*3=12米+零排2米。
第五种：下进线（0.8+0.7）*3=4.5米。
侧进线在很多时候需要ABCN四项侧出柜体0.2米，总共3米左右，为方便客户连接变压器。
进线柜的铜排费用一般都占成本的50%以上，设计，安装，铜排制作任何一步都直接决定铜排的使用量，所以我们在报价过程中，一定要根据图纸要求报价，图纸不明确的要及时和客户及公司内部技术沟通。
多报会丢失一个客户，少报则对公司造成不必要的损失。
2、GGD联络柜和进线的的铜排用量相差无几，可以一样的报。
3、GGD出线柜基本都一样，只是出线回路有多有少。
一般刀开关上端至母排ABC三相加起来1.5米，刀开关下端1.2米，加上出线开关汇流横排2米（1米宽的2.5米，1.2米宽的3米算），如果双刀的话刀开关上下端双倍，横排不变。
出线柜空开上端分支排0.9米一个算，大小根据空开型号选择。
出线柜单刀1.5+1.2+2=4.7米空开上端分支排0.9米*回路数出线柜单刀3+2.4+2=7.4米4、GGD电容柜刀开关上端1.5米，下端1.2米，汇流横排2米即：电容柜1.5+1.2+2=4.7米。
