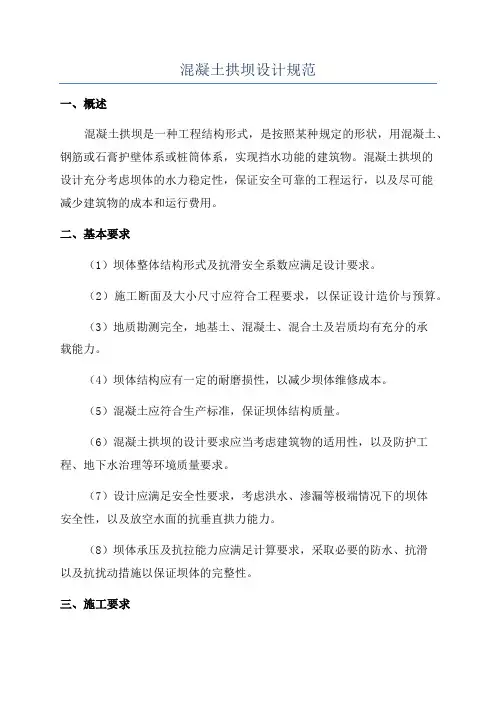

一、概述
混凝土拱坝是一种工程结构形式，是按照某种规定的形状，用混凝土、钢筋或石膏护壁体系或桩筒体系，实现挡水功能的建筑物。
混凝土拱坝的
设计充分考虑坝体的水力稳定性，保证安全可靠的工程运行，以及尽可能
减少建筑物的成本和运行费用。
二、基本要求
（1）坝体整体结构形式及抗滑安全系数应满足设计要求。
（2）施工断面及大小尺寸应符合工程要求，以保证设计造价与预算。
（3）地质勘测完全，地基土、混凝土、混合土及岩质均有充分的承
载能力。
（4）坝体结构应有一定的耐磨损性，以减少坝体维修成本。
（5）混凝土应符合生产标准，保证坝体结构质量。
（6）混凝土拱坝的设计要求应当考虑建筑物的适用性，以及防护工程、地下水治理等环境质量要求。
（7）设计应满足安全性要求，考虑洪水、渗漏等极端情况下的坝体
安全性，以及放空水面的抗垂直拱力能力。
（8）坝体承压及抗拉能力应满足计算要求，采取必要的防水、抗滑
以及抗扰动措施以保证坝体的完整性。
三、施工要求
（1）坝体施工高度、体量、坝形状，以及排水沟、过流槽等设计必。
混凝土拱坝设计规范
混凝土拱坝设计规范本文档旨在介绍混凝土拱坝设计规范的背景和目的。
混凝土拱坝是一种常用的水利工程结构，用于治理河流、蓄水和发电等目的。
其设计必须遵循严格的规范，以确保结构的安全性和可靠性。
混凝土拱坝的设计规范是为了确保拱坝在承受水压力、水荷载、地震和其他外部力量时能够保持稳定。
准确的设计规范可以帮助工程师们在拱坝设计和施工过程中考虑到各种因素，从而确保拱坝具备可持续性和长期稳定性。
本文档将详细介绍混凝土拱坝设计规范的要求和建议，以便为工程师们提供一个指导性的参考，帮助他们在实践中进行拱坝的设计和施工。
通过遵循这些规范，设计出安全可靠的混凝土拱坝，以满足工程的要求和水利工程发展的需要。
请注意，本文档中所引用的内容严格遵循可确认的来源，以确保信息的准确性和可信度。
解释混凝土拱坝设计中的基本原则和要求。
在混凝土拱坝设计过程中，需要遵循以下几个基本原则和要求：结构安全性原则：设计的拱坝结构必须具备足够的强度和稳定性，能够承受水压、荷载和温度等外力的作用，确保拱坝的安全运行。
满足运用要求原则：拱坝的设计不仅要满足结构安全性的要求，还需考虑拱坝在实际运用中的功能和性能要求，如防洪、蓄水、发电等。
经济合理性原则：混凝土拱坝的设计应尽量遵循经济合理性原则，即在满足安全和功能要求的前提下，合理控制工程投资，优化设计方案，降低建设和维护的成本。
进度和施工可行性原则：设计的拱坝方案必须考虑施工的可行性和合理性，保证施工进度的合理安排，并确保在施工过程中能够顺利实施。
综上所述，混凝土拱坝的设计原则旨在保证结构的安全性，满足运用要求，经济合理，并考虑施工可行性，以确保拱坝在实际运行中能够安全稳定地发挥其功能。
二、结构设计详述混凝土拱坝的结构设计方法和过程。
混凝土拱坝的结构设计是一个重要环节，确保拱坝能够承受水压力、地震力和其他外部荷载的影响，同时保证其稳定性和安全性。
以下是混凝土拱坝的结构设计方法和过程的详细描述：确定设计参数：首先需要确定设计参数，包括水位、坝高、坝顶宽度等。
拱坝设计准则
4.3.6 底流消能适用于坝体下游有软弱基岩、下游水位流 量关系较稳定的河道，或枢纽设有过船、过木或过鱼等建 筑物，而要求下游水流较平稳的情况底流消能设计应符合 下列规定: 有排冰或排漂要求时，不宜采用底流消能。 地形适宜时，消力池的前段或全段可设计成斜护坦。护坦 上是否设置辅助消能工，应结合其工作条件研究确定 。当跃前断面平均流速大于16m/s时，在消力池前段不宜 设置消力墩。 施工时残留于消力池中和尾坎下游回流范围内的石渣 、杂物等，应清除干净。 在寒冷地区，宜保持辅助消能工冬季淹没于水下。
1 冲坑深度较大或坝基存在下倾软弱构造，并可能被冲坑 切断而危及坝基稳定时，或岸坡可能被冲塌而危及拱座稳定 时，应采取有效防冲措施。
2 挑流鼻坎的体形及挑角的大小，宜通过比较确定。采用 差动式鼻坎时，应合理选择反弧半径、高低坎宽度比、高程 差及挑角差。亦可视需要在鼻坎与反弧段之间接入直线过渡 段，或在适当部位采取通气措施。
2013年4月15日
第一节 第二节
第三节 第四节 第五节 第六节
《混凝土拱坝设计规范》总则 主要术语
拱坝布置 水力设计 荷载 拱坝的应力分析
1.0.1 根据水利部1997年下达的技术标准制定、修订计划 , 水利水电规划设计管理局的水规局（1997）7号文《关于 印发水利水电勘测设计技术标准工作会议有关文件的通知 》以及SL01-97《水利水电技术标准编写规定》, 对SD14585《混凝土拱坝设计规范》进行修订。
3.2 拱坝泄洪布置
1. 拱坝泄洪布置, 应根据体形、坝高、泄洪量大小、电 站厂房位置、泄洪方式（如溢洪道、泄洪洞等）、坝址地形 2. 、地质、施工条件、施工期导流及度汛的要求等, 经 综合比较选定。 3. 常用的拱坝泄流方式有坝顶泄流、坝身孔口泄流、坝 面泄流、坝肩滑雪道泄流、坝后厂顶溢流（厂前挑流）等。 4. 拱坝坝身泄洪, 其溢流段的长度、孔数、泄流孔尺寸 5. 、位置等, 应根据泄洪量和水头大小、对坝体应力及 下游冲刷的影响与后果、枢纽运行要求, 以及对相邻建筑物 的影响等方面研究确定。
混凝土拱坝横缝和纵缝规定
混凝土拱坝横缝和纵缝规定英文词条名：1 混凝土拱坝必须设置横缝，必要时亦可设置纵缝。
2 横缝位置和间距的确定，除应研究混凝土可能产生裂缝的坝基条件、温度控制和坝体内应力分布状态等有关因素外，还应研究坝身泄洪孔口尺寸、坝内孔洞等结构布置和混凝土浇筑能力等因素。
横缝间距（沿上游坝面弧长）宜为 15～25 M。
3 横缝宜采用径向或接近径向布置，横缝面可为铅直面，横缝底部缝面与基础面夹角不得小于60度，宜接近正交。
横缝面应设置键槽，并埋设灌浆系统。
键槽应为铅直方向，宜采用梯形槽或圆弧形槽。
4 拱坝厚度大于40M时，可考虑设置纵缝。
