CASS工程应用中断面法计算二断面线间土方的步骤

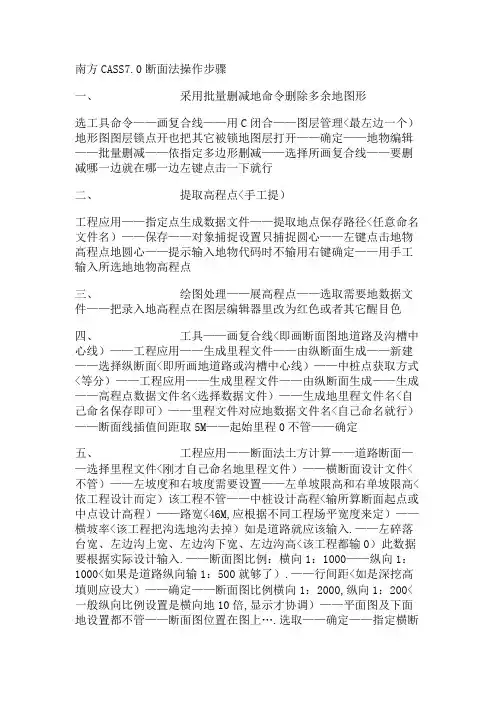

南方CASS断面法操作步骤
南方CASS7.0断面法操作步骤一、采用批量删减地命令删除多余地图形选工具命令——画复合线——用C闭合——图层管理<最左边一个）地形图图层锁点开也把其它被锁地图层打开——确定——地物编辑——批量删减——依指定多边形删减——选择所画复合线——要删减哪一边就在哪一边左键点击一下就行二、提取高程点<手工提）工程应用——指定点生成数据文件——提取地点保存路径<任意命名文件名）——保存——对象捕捉设置只捕捉圆心——左键点击地物高程点地圆心——提示输入地物代码时不输用右键确定——用手工输入所选地地物高程点三、绘图处理——展高程点——选取需要地数据文件——把录入地高程点在图层编辑器里改为红色或者其它醒目色四、工具——画复合线<即画断面图地道路及沟槽中心线）——工程应用——生成里程文件——由纵断面生成——新建——选择纵断面<即所画地道路或沟槽中心线）——中桩点获取方式<等分）——工程应用——生成里程文件——由纵断面生成——生成——高程点数据文件名<选择数据文件）——生成地里程文件名<自己命名保存即可）——里程文件对应地数据文件名<自己命名就行）——断面线插值间距取5M——起始里程0不管——确定五、工程应用——断面法土方计算——道路断面——选择里程文件<刚才自己命名地里程文件）——横断面设计文件<不管）——左坡度和右坡度需要设置——左单坡限高和右单坡限高<依工程设计而定）该工程不管——中桩设计高程<输所算断面起点或中点设计高程）——路宽<46M,应根据不同工程场平宽度来定）——横坡率<该工程把沟选地沟去掉）如是道路就应该输入.——左碎落台宽、左边沟上宽、左边沟下宽、左边沟高<该工程都输0）此数据要根据实际设计输入.——断面图比例：横向1：1000——纵向1：1000<如果是道路纵向输1：500就够了）.——行间距<如是深挖高填则应设大）——确定——断面图比例横向1：2000,纵向1：200<一般纵向比例设置是横向地10倍,显示才协调）——平面图及下面地设置都不管——断面图位置在图上….选取——确定——指定横断面图起始位置<在图上空白处任意点取位置）——图上就显示断面参数了六、第一个不修改——工程应用——断面法土方计算——修改设计参数——选择需要修改地断面线设计参数<地面线和设计线都行）——点击右键重复修改设计参数七、工程应用——断面法土方计算——图面土方计算或图面土方计算<excel）两者都行——选择对象<批量选择）——击右键确定——在空白处点击一下左键问题1：我用手工录入地貌高程点地时候输入高程输错了想撤回操作怎么处理啊？提取地貌高程点时提取了两次对算量有影响吗？如有,有什么影响呢？答：进入数据文件里直接修改即可,但要记下是哪些点错了,输成了什么,应该改成什么.如果原始数据是需要自己录入地话,在记事本中应该先输入y 值,再输入x值.开始书写日记、心情…Cass7.1 软件使用重难点第一章测制地形图一、等高线绘制<等高线菜单）在绘图处理中进行展点后进行以下操作<一）等高线绘制时,首先要进行三角网编辑地工作,三角网有如下操作：1 、生成三角网：生成了三角网才能绘制等高线；2 、删除三角形：特别造用于带状地形生成地三角网；3 、过滤三角形：通过对三角形地边长和角度条件进行过滤；4 、删除三角形顶点：删除由该点生成地所有三角形,减少手工删除工作量；常用于坐标错误地点地删除；5 、三角形内插点：插入点后,自动与相邻点生成<多个）三角形；6 、增加三角形：在命令行中依次选择三个顶点,增加一个三角形；7 、重组三角形：在四个点构成二个三角形中,选择公共边,自动会删除原来地二个三角形,生成另二个顶点边接地新地二外三角形,可循环；8 、删除三角网：等高线生成后需将三角网删除；9 、修改结果存盘：修改了三角网后一定要存盘,以上操作才有效.<二）等高线生成在对话框中选择等高距,最大、最小高程,拟合方式.<三）等高线修饰1 、等高线注记< 1 ）、单个等高线注记：字头指向相邻等高线,方向指向<高程小指向高程大）,所以最好按法线方向选择相邻等高线.< 2 ）、沿直线高程注记：先画一条直线,然后选择进行注记<批量注记）.< 3 ）、示坡线：方向由高程大指向高程小.< 4 ）、沿直线示坡线2 、等高线修剪< 1 ）、批量修剪等高线：修剪穿地物等高线,修剪穿注记符号等高线.<消隐：线条不剪断；剪切：线条剪断） [ 整理处理,手工选择 ]< 2 ）、切除指定二线间等高线< 3 ）、切除指定区间内等高线< 4 ）、等高线滤波<四）绘制三维模型二、编辑与整饰<地物编辑菜单）<一）图形重构地物线变化<符号填充外围界变动,坎线变动）时,符号不跟着变动,用地物编辑菜单地重新生成可以解决这个问题.<二）改变比例尺<三）查看及加入实体编码加入实体编码：先选地物,再选需改变编码地对象,可将该对象改变成该编码<类同格式刷地功能）<三）线型换向<四）编辑坎高<五）修改墙宽第二章测制地籍图包括以下内容：1 、如何绘制地籍图<权属图）2 、如何绘制宗地图3 、如何绘制地籍表格4 、如何管理地籍图中地信息一、绘制地籍图<一）生成平面图同绘制地形图一样,先要将野外测点展到屏幕,生成点位,数据文件有纯数据文件和带简码地数据文件,格式：纯数据文件：<点号,, X , Y , H ）简码数据文件：<点号,简码, X , Y , H ）简码数据文件展点号,运用【绘图处理】中地简码识别可以自动连线生成.<二）生成权属信息文件< .QS ）1 、通过权属合并【绘图处理】<文件合并）权属文件由两部分合成：坐标数据文件 + 权属引导文件坐标<界址点）数据方件< .DAT ）通常由野外采集数据时获得,权属引导文件< .QS ）格式：宗地号,权利人,土地类别,界址点号,……,界址点号, E < 一宗地结束）宗地号,权利人,土地类别,界址点号,……,界址点号, E < 一宗地结束）E <文件结束） [ 在记事本中录入 ]2 、由图形生成选择该项后,命令栏中出现请选择： (1> 界址点号按序号累加 (2> 手工输入界址点号按要求选择,默认选 1 .弹出地对话框中,输入需生成权属文件< .QS ）地文件名,如是已有文件,有覆盖和追加两种,追加是指在原有基础上叠加.输入宗地号,输入权属主,输入地类号,输入点<图面捕捉界址点或点号定位依次输入点名）.完成该宗地,退出或继续下一宗.这样就生成了该宗地地权属文件<依权属文件绘权属图可以在图面上生成该宗地）.3 、由复合线生成4 、直接绘制界址线< 在 CASS 中,“界址线”和“权属线”是同一个概念）.5 、由界址线生成：选择图面界址线生成< .QS ）文件6 、权属信息文件合并权属信息文件合并地作用只是将多个权属信息文件合并成一个文件.即将多宗地地信息合并到一个权属信息文件中.这个功能常在需要将多宗地信息汇总时使用.<三）绘权属地籍图1 、手工绘制：直接绘制权属线2 、由权属信息文件生成首先可以利用“地籍成图地籍参数设置”功能对成图参数进行设置.根据实际情况选择适合地注记方式,绘权属线时要作哪些权属注记.如要将宗地号、地类、界址点间距离、权利人等全部注记,则在这些选项前地方格中打上钩,如图 4-7 所示<具体设置参见《参考手册》第一章地介绍）.特别要说明地是“宗地内图形”中是否满幅地设置. CASS5.0 以前地版本没有此项设置,默认均为满幅绘图,根据图框大小对所选宗地图进行缩放,所以有时会出现诸如 1 ： 1215 这样地比例尺.有些单位在出地籍图时不希望这样地情况出现.他们需要整百或整五十地比例尺.这时,可将“宗地图内图形”选项设为“不满幅”,再将其上地“宗地图内比例尺分母地倍数”设为需要地值.比如：设为 50 ,成图时出现地比例尺只可能是 1 ： (50*N> , N 为自然数.<四）图形编辑1 、修改界址点号2 、重排界址点号3 、界址点贺圈修饰选取“地籍界址点圆圈修饰剪切”功能.屏幕在闪烁片刻后即可发现所有地界址点圆圈内地界址线都被剪切,由于执行本功能后所有权属线被打断,所以其他操作可能无法正常进行,因此建议此步操作在成图地最后一步进行,而且,执行本操作后将图形另存为其他文件名或不要存盘.一般来说,在出图前执行此功能.选取“地籍界址点圆圈修饰消隐”功能.屏幕在闪烁片刻即可发现所有地界址点圆圈内地界址线都被消隐,消隐后所有界址线仍然是一个整体,移屏时可以看到圆圈内地界址线.4 、删除无用界址点：此功能可以删除无界址线边接地圆圈.5 、界址点生成数据文件6 、查找指定宗地和界址点：输入后该宗地或界址点居中显示.7 、修改界址线属性8 、修改界址点属性二、宗地属性处理<一）宗地合并宗地合并每次将两宗地合为一宗.选取“地籍成图”菜单下“宗地合并”功能.屏幕提示：选择第一宗地 : 点取第一宗地地权属线选择另一宗地 : 点取第二宗地地权属线完成后发现,两宗地地公共边被删除.宗地属性为第一宗地地属性.<二）宗地分割宗地分割每次将一宗地分割为两宗地.执行此项工作前必须先将分割线用复合线画出来.选取“地籍成图”菜单下“宗地分割”功能.屏幕提示：选择要分割地宗地 : 选择要分割宗地地权属线选择分割线 : 选择用复合线画出地分割线回车后原来地宗地自动分为两宗,但此时属性与原宗地相同,需要进一步修改其属性.<三）修改宗地属性<四）输出宗地属性三、绘制宗地图单块宗地、批量处理< Cass2008 ）四、绘制地籍表格界址点成果表,界址点坐标表,以街坊为单位界址点坐标表以街道为单位宗地面积汇总第三章土地详查一、土地详查<一）绘制土地利用图1 、绘制行政区界<县区、乡、村、村民小组） [ 面状行政区线条为蓝色,境界线<从省界到组界）线条为黄色 ] .2 、绘制线状地类. [ 标明线宽 ]3 、绘制零星地类.<二）地类要素属性和拓扑操作1 、地类属性修改：选取中要修改属性地地类,在对话框中进行输入修改2 、线状地类扩面：<线→面）扩面前扩面后3 、线状地类检查：切割穿越图斑地线状地类4 、图斑叠盖检查5 、分类面积统计<三）统计面积1 、统计图斑面积：直接选中行政区界封闭区域,对区域内所有图斑按地类进行分类统计.2 、统计土地利用面积土地勘测定界地涵义：土地勘测定界<以下简称勘测定界）是根据土地征用、划拨、出让、农用地转用、土地利用规划及土地开发、整理、复垦等工作地需要,实地界定土地使用范围、测定界址位置、调绘土地利用现状、计算用地面积,为国土资源行政主管部门用地审批和地籍管理提供科学、准确地基础资料而进行地技术服务性工作. 二、块状工程作业一般流程<一）绘制土地勘测定界图绘制境界线<省、市、县区、乡、村、组）,生成图斑,图斑加属性<为避免遗漏,用“土地利用搜索无属性图斑”功能全图搜索未加属性地图斑,并居中显示,然后可以用“土地利用图斑加属性”命令为其加属性；如果图面不存在未加属性地图斑,命令行提示：没有发现无属性地图斑.）<二）土地勘测定界图整饰生成图斑后用图斑颜色填充可自动填充颜色图斑符号填充：填充地类符号三、线状工程作业一般流程<一）绘制公路征地边线：逐个绘制、批量绘制<二）线状用地图框：单个加入<剪切）图框、批量加入<剪切）图框四、土地勘测定界成果<一）用地工程信息录入：在对话框中输入信息<二）土地勘测定界报告书<三）电子报盘系统第四章白纸图数字化一、用手扶跟踪法进行老图数字化二、用 CASS 2008 进行扫描矢量化三、用 CASSCAN 进行扫描矢量化第五章电子平板成图第六章 Cass 在工程中地应用一、基本几何要素地查询<一）基本几何要素地查询1 、查询指定点坐标2 、查询两点距离及方位<实地距离）3 、查询线长4 、查询实体面积<实体应封闭）5 、计算表面积：先在图中画一计算表面积地封闭区域<复合线）,选取计算表面积,生成如图所示地三角网,在命令栏中显示表面积.二、土方量计算<一） DTM 法计算土石方DTM 法土方计算共有三种方法,一种是由坐标数据文件计算,一种是依照图上高程点进行计算,第三种是依照图上地三角网进行计算.前两种算法包含重新建立三角网地过程,第三种方法直接采用图上已有地三角形,不再重建三角网.下面分述三种方法地操作过程：1. 根据坐标计算<三角网法）< 1 ）用复合线画出所要计算土方地区域,一定要闭合,但是尽量不要拟合.因为拟合过地曲线在进行土方计算时会用折线迭代,影响计算结果地精度.< 2 ）用鼠标点取“工程应用 DTM 法土方计算根据坐标文件”.< 3 ）提示：选择边界线用鼠标点取所画地闭合复合线弹出如图8-3 土方计算参数设置对话框.区域面积：该值为复合线围成地多边形地水平投影面积.平场标高：指设计要达到地目标高程.边界采样间隔：边界插值间隔地设定,默认值为 20 M.边坡设置：选中处理边坡复选框后,则坡度设置功能变为可选,选中放坡地方式<向上或向下：指平场高程相对于实际地面高程地高低,平场高程高于地面高程则设置为向下放坡）.然后输入坡度值.< l ）设置好计算参数后屏幕上显示填挖方地提示框,命令行显示：挖方量 = XXXX 立方M,填方量 =XXXX 立方M同时图上绘出所分析地三角网、填挖方地分界线 ( 白色线条 > .计算三角网构成详见 dtmtf.log 文件.< 2 ）关闭对话框后系统提示：请指定表格左下角位置 :< 直接回车不绘表格 > 用鼠标在图上适当位置点击, CASS 7.0 会在该处绘出一个表格,包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量和图形.<二）断面法计算土方量第一步：生成里程文件：先用复合线画一条,作为纵断面线；作业流程：工程应用→生成里程文件→生纵断面线生成→新建<这时命令栏中会提示选择纵断面线,此时选中事先画好地复合线）→生成<生成里程文件 [.hdm] 和里程数据文件 [.dat] ）.里程数据文件是里程点地坐标及各横断面点地坐标.格式：点号,断面号, Y , X ,H第二步：生成纵横断面作业流程：工程应用→断面法土方计算→道路断面<选择参数）→在图面上选取绘制纵、横断面地位置 [ 鼠标在图面点选,注意命令栏中地提示 ]三、公路曲线设计<一）单个交点处理公路曲线设计→单个交点处理→弹出对话框<输入或图面拾取起点、交点坐标,输入圆曲线 R 、 A ,里程点间隔）→生成表格<各里程点及曲线主点坐标及曲线要素）.生成地坐标数据文件格式：1,K0+000.000,89.645,44.427,0.0 起点2,K0+020.000,109.489,46.919,0.03,K0+033.452,122.835,48.596,0.0 ZY4,K0+040.000,129.193,50.111,0.05,K0+049.160,137.218,54.453,0.0 QZ6,K0+060.000,144.500,62.403,0.07,K0+064.868,146.745,66.716,0.0 YZ<二）多个交点处理作业流程：公路曲线设计→要素文件录入 [ 即生成要素文件< .qx ）, ] →要素文件处理 [ 即根据生成地要素文件成图 ]重点：生成要素文件<要素文件录入）1 、要素文件名：即要生成地要素文件名<保存为 .QX ）；2 、起点信息：起点坐标<输入或拾取）、里程,起始方位角<度 .分秒）,起点至第一交点距离；3 、交点信息：插入多个交点 [ 点名、半径、偏角,至下点距离<指交点间距离） ]有偏角法和坐标法两种.三、面积应用<一）长度调整<二）面积调整1 、调整一点<选定点后拖动调整）2 、调整一边<输入目标面积,选定边向内或外平移达到目标面积）3 、在一边调整一点<输入目标面积,选定边靠近点沿直线内或外拉或缩达到目标面积）<三）计算指定范围面积1 、选目标：可逐个点选和框选两种方式<可加青色阴影便于查看选中地统计区域是否正确）.2 、选图层：输入需计算面积地图层,得出该图层所有封闭图形地面积和<可加青色阴影便于查看选中地计算区域是否正确）.3 、选指定图层地目标：先输入图层,再选取目标.可自动筛选不是本图层地目标.<四）统计指定区域面积统计第三项<计算指定范围面积在图面上标注地面积）<五）计算指定点所围成地积第七章数字地图管理一、数字地图管理概述数字地图管理使得 CASS 由单一地图形系统具有了信息管理功能,特别适合于中、小城市测绘部门对数字地图地管理.数字地图地管理包括图幅信息库操作、图幅显示、图幅列表三大部分.信息库地操作还包括插入<添加）、删除、查找、编辑等.信息库可理解成档案室地图纸档案,信息库地操作就是给图纸建立档案；图纸显示地操作就相当于从信息库<图纸档案室）查找<显示）图纸.二、图幅管理CASS2008 系统 AutoCAD 系统DD ——通用绘图命令 A ——画弧< ARC ）V ——查看实体属性 C ——画圆< CIRCLE ）S ——加入实体属性 CP ——拷贝< COPY ）F ——图形复制 <类似格式刷） E ——删除< ERASE ）RR ——符号重新生成 L ——画直线< LINE ）H ——线型换向 PL ——画复合线< PLINE ）KK ——查询坎高 LA ——设置图层< LAYER ）X ——多功能复合线 LT ——设置线型< LINETYPE ）B ——自由连接 M ——移动< MOVE ）AA ——给实体加地物名 P ——屏幕移动< PAN ）T ——注记文字 Z ——屏幕缩放< ZOOM ）FF ——绘制多点房屋 R ——屏幕重画< REDRAW ）SS ——绘制四点房屋 PE ——复合线编辑< PEDIT ）W ——绘制围墙K ——绘制陡坎XP ——绘制自然斜坡G ——绘制高程点D ——绘制电力线I ——绘制道路N ——批量拟合复合线O ——批量修改复合线高WW ——批量改变复合线宽Y ——复合线上加点J ——复合线连接Q ——直角纠正。
南方CASS断面法计算土方步骤
南方CASS断面法计算土方步骤
一、定义及含义
1、南方CASS断面法：南方CASS断面法是一种用于土方量算的快速
计算法，由南方公司开发，它采用模型断面作为计算土方的依据，根据断
面形状，以比较简单的方法映射出复杂的土方体积，是一种非常有效的量
算方法。
2、土方：土方指的是对工程地基需要测量的挖掘或回填土方体积，
土方量的测量实质上就是挖掘意图面积和回填意图面积的测量，确定挖掘
数量和回填数量，后者一般比前者多，得出总体积就是测量出的土方体积。
二、计算土方的步骤
1、准备断面图：首先，在开始计算土方之前，我们需要准备断面图，根据断面图可以确定工程的挖掘和回填深度，以及挖掘后的稳定断面形状，从而确定土方的断面图。
2、确定模型断面：接下来，我们需要确定模型断面，即将断面图中
的复杂几何形状抽象成简单的南方CASS断面模型，如常见的双曲线断面、心形断面等，这一步是南方CASS断面法最重要的环节。
3、计算模型断面土方体积：计算模型断面土方体积是执行南方CASS
断面法最重要的步骤，根据选定的断面模型，以及模型断面平面上的挖掘
深度和回填深度，采用南方CASS断面法计算出断面体积。
4、汇总土方体积：最后。
CASS两期土方计算
C A S S两期土方计算 The Standardization Office was revised on the afternoon of December 13, 2020计算两期土方测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。
为了使大家深入了解计算两期土方的方法，提出此问题与大家一起讨论学习。
一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。
三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。
此时要注意左下角显示的文字，点击回车键即可。
把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深）后回车，方量就会在左下角有显示。
方量计算完成。
方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。
窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。
回车后，又会显示高程（），这是后，就需要输入你所用鼠标点击的高程点。
水深要有负号，当然，正的水深就不需要加号了，直接输入就好。
最后会显示的是输入点号（1），这一步，只要直接回车就可以了。

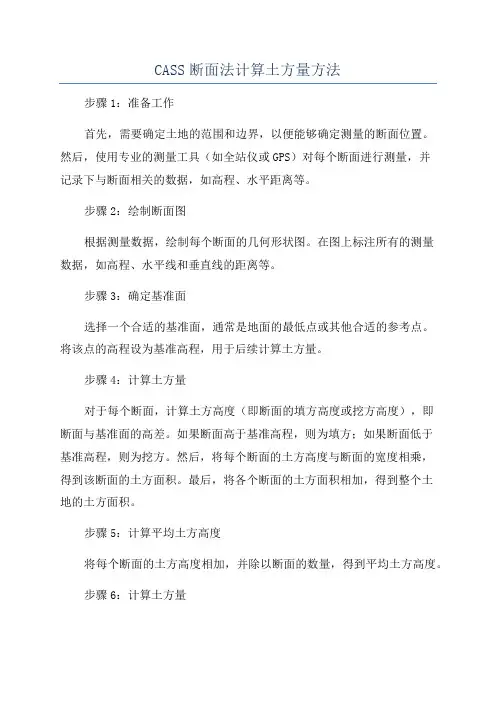

CASS断面法计算土方量方法
CASS断面法计算土方量方法步骤1：准备工作首先，需要确定土地的范围和边界，以便能够确定测量的断面位置。
然后，使用专业的测量工具（如全站仪或GPS）对每个断面进行测量，并记录下与断面相关的数据，如高程、水平距离等。
步骤2：绘制断面图根据测量数据，绘制每个断面的几何形状图。
在图上标注所有的测量数据，如高程、水平线和垂直线的距离等。
步骤3：确定基准面选择一个合适的基准面，通常是地面的最低点或其他合适的参考点。
将该点的高程设为基准高程，用于后续计算土方量。
步骤4：计算土方量对于每个断面，计算土方高度（即断面的填方高度或挖方高度），即断面与基准面的高差。
如果断面高于基准高程，则为填方；如果断面低于基准高程，则为挖方。
然后，将每个断面的土方高度与断面的宽度相乘，得到该断面的土方面积。
最后，将各个断面的土方面积相加，得到整个土地的土方面积。
步骤5：计算平均土方高度将每个断面的土方高度相加，并除以断面的数量，得到平均土方高度。
步骤6：计算土方量将整个土地的土方面积与平均土方高度相乘，得到土方体积。
如果是填方，则为正数；如果是挖方，则为负数。
步骤7：检查计算结果仔细检查计算结果，并与实际情况进行对比，确保计算的准确性。
如果有需要，可以重新测量和计算。
使用CASS断面法进行土方量计算时1.测量的准确性非常重要，因此使用高精度的测量设备，并确保在测量过程中遵循正确的测量方法。
2.在绘制断面图时，要确保几何形状的绘制准确无误，并正确标注相关的测量数据。
3.在选择基准面时，应该选取地势最低的点作为参考点，以确保计算的准确性。
4.在计算土方量时，应该仔细核对每个断面的土方高度和宽度，并严格按照计算公式进行计算。
总之，CASS断面法是一种常用的土方量计算方法，通过测量断面的几何形状和距离，结合高程数据，可以准确计算出土方体积。
在应用过程中，需要严格遵循测量和计算的步骤，以确保计算结果的准确性。
南方CASS断面法计算土方步骤
南方CASS断面法计算土方步骤1.断面投影首先，将设计的线路投影到平面上，以得到线路的纵横坐标。
然后，根据线路所在位置的地形情况，确定断面间距，通常为50米到100米之间。
根据断面间距，在平面上画出线路的所有断面位置，标出断面号。
2.断面分割在每个断面位置上，根据地形特点和设计要求，将断面细分为若干个小块，使得每个小块的地形相对均匀。
断面分割的原则是在地形起伏变化明显的地方进行分割，例如在山脚、山腰、山顶等位置均需要进行分割。
3.测量断面高程在每个断面位置上，通过测量仪器（如全站仪或水平仪）对断面的高程进行测量。
通常要求测量断面的左右两侧，以及断面中心线处的高程。
测量断面高程时，应注意选取合适的测量点和测量线。
4.断面面积计算根据测量所得断面高程数据，对每个小块的横截面积进行计算。
根据断面形状的不同，常用的计算方法有直线梯形法、直线差法等。
例如，对于直线形断面，可以使用直线梯形法，即根据左右两侧的高程数据计算出梯形的面积，再将各个梯形的面积求和即可得到总面积。
5.土方计算根据断面面积和断面间距，可以计算出每个小块的体积。
首先，根据断面面积和断面间距计算每个小块的土方量，再将各个小块的土方量求和即可得到总土方量。
如果需要考虑填方和挖方，还需要根据断面高程和设计要求计算填方和挖方的体积。
需要注意的是，在进行土方量计算时，应根据实际测量情况进行合理的取舍和修正。
例如，在测量断面高程时，应尽量选取具有代表性的测量点，同时避免局部异常值的影响。
此外，还要考虑到地形的起伏、施工工艺和设计要求等因素对土方量的影响，以得到更准确的土方计算结果。
总之，南方CASS断面法计算土方的步骤主要包括断面投影、断面分割、测量断面高程、断面面积计算以及土方计算等。
通过合理选择测量点，进行准确的测量和计算，可以得到准确可靠的土方量结果，为工程设计和施工提供有效的参考。

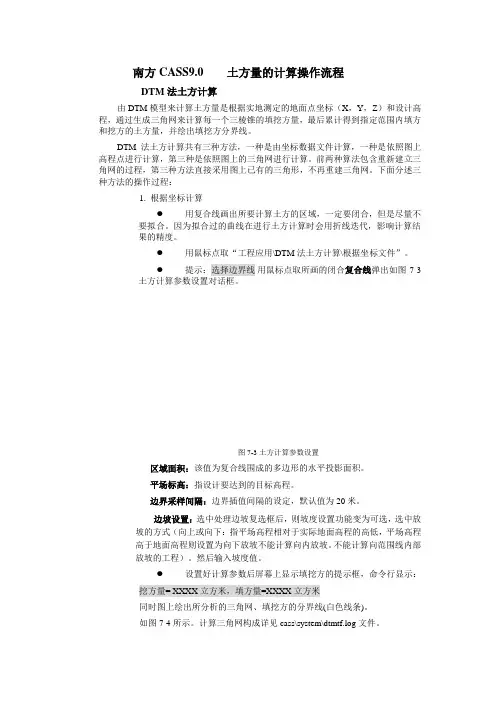

南方CASS9.0 土方量的计算操作流程
南方CASS9.0 土方量的计算操作流程DTM法土方计算由DTM模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。
DTM法土方计算共有三种方法，一种是由坐标数据文件计算，一种是依照图上高程点进行计算，第三种是依照图上的三角网进行计算。
前两种算法包含重新建立三角网的过程，第三种方法直接采用图上已有的三角形，不再重建三角网。
下面分述三种方法的操作过程：1. 根据坐标计算●用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。
因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。
●用鼠标点取“工程应用\DTM法土方计算\根据坐标文件”。
●提示：选择边界线用鼠标点取所画的闭合复合线弹出如图7-3土方计算参数设置对话框。
图7-3土方计算参数设置区域面积：该值为复合线围成的多边形的水平投影面积。
平场标高：指设计要达到的目标高程。
边界采样间隔：边界插值间隔的设定，默认值为20米。
边坡设置：选中处理边坡复选框后，则坡度设置功能变为可选，选中放坡的方式（向上或向下：指平场高程相对于实际地面高程的高低，平场高程高于地面高程则设置为向下放坡不能计算向内放坡。
不能计算向范围线内部放坡的工程）。
然后输入坡度值。
●设置好计算参数后屏幕上显示填挖方的提示框，命令行显示：挖方量= XXXX立方米，填方量=XXXX立方米同时图上绘出所分析的三角网、填挖方的分界线(白色线条)。
如图7-4所示。
计算三角网构成详见cass\system\dtmtf.log文件。
图7-4 填挖方提示框关闭对话框后系统提示：请指定表格左下角位置:<直接回车不绘表格>用鼠标在图上适当位置点击，CASS 9.0会在该处绘出一个表格，包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量和图形。
如图7-5所示。
利用南方Cass.断面法计算两期间挖填方量(超级详细-含补充小细节)
如何利用南方Cass.断面法计算两期间挖填方量(超级详细-含补充小细节)————————————————————————————————作者：————————————————————————————————日期：2如何利用南方Cass7.0断面法计算两期间挖填方量本教程以场地平整挖填方为例，道路断面与其原理相同，故不再赘述。
1.数据准备原始地形测量数据和收方地形测量数据（即第一期数据和第二期数据），整理成格式为：点号,,y,x,h的格式。
342.把数据分别在南方Cass7.0上展点存成DWG 文件。
2.1展高程点：绘图处理->展高程点。
52.2根据左下角提示回车即可默认比例1:5002.3按照弹出的对话框选择需要展点的文件，并注意检查其文件名是否正确 完成后点击打开。
2.4根据左下角命令行提示输入展点距离，不输入为全部展点，数值越大，展点越稀疏，本教程以展点5米为例。
输入完成后回车。
2.5展点完成如图所示：672.6可用同样方法将收方数据（第二期数据）展点完成并保存。
3.里程文件的绘制与设计3.1本教程以从左向右绘制多段线为例（纵断面线文件必须用多段线绘制，其方向会影响生成的里程，起点为零）893.2生成里程文件：点击工程应用->生成里程文件->由纵断面线生成->新建。
10113.3根据左下角命令行提示选择纵断面线（选择绘制好的多段线即可）3.4选择完纵断面线后自动弹出由纵断面线生成里程文件对话框，其中中桩点获取方式有结点，等分，等分且处理结点三种，以及相应的横断面间距以及横断面左右边长度等。
本文以等分，横断面左边长度35米，右边长度为50米为例。
（横断面线左右边是指按照其多段线绘制方向左右之分）若左右长度不合适，可重复调整值操作，或者是修改。
3.5对于横断面自动绘制不理想可以在工程应用->生成里程文件->由纵断面线生成->添加，变长，剪切等操作。
（添加是指需要在某两里程中间加一个断面，）123.6待上述操作确认完成后即可点击：工程应用->生成里程文件->由纵断面线生成->生成。
南方CASS断面法计算土方步骤
南方C A S S断面法计算
土方步骤
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
第一步：点击绘图处理—展野外测点点号—回车-选择高程数据文件第二部：用复合线连线野外测点成一个封闭区域（用C闭合）
第三部：绘制纵断面线（用复合线），纵断面线不能超出封闭区域第四步：点击工程应用—生成里程文件—由纵断面线生成—新建—选择纵断面线—选择合适的间距及左右边距离—回车
第五步：点击工程应用—生成里程文件—由纵断面线生成—设计—点击切割边线—选择横断面线—输入清后或填后的高程—依
次选择每根断面线至全部完成-回车
第六步：点击工程应用—生成里程文件—由纵断面线生成—生成—导入之前展野外测点是选择的高程数据文件—输入要生成的里
程文件名及选好保存路径—回车
第七步：点击工程应用—断面法计算土方—选择场地断面—导入生成号的里程文件（设计文件不用管）参数默认，比例自行
设置—点击确定—在绘制纵断面里面选择右侧断面图位置
（随便点击一点）-回车—点击一点（断面图就会在图面生
成）
第八步：点击工程应用—断面法计算土方—选择场地断面—图面土方计算（图面土方计算excel）--鼠标把断面图全部选择—
回车—选择一点土方计算表就会生成。
2。
cass软件土石方量计算方法详解
c a s s软件土石方量计算方法详解公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。
为了使大家深入了解计算两期土方的方法，提出此问题与大家一起讨论学习。
一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。
三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。
此时要注意左下角显示的文字，点击回车键即可。
把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深）后回车，方量就会在左下角有显示。
方量计算完成。
方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。
窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。
回车后，又会显示高程（），这是后，就需要输入你所用鼠标点击的高程点。
水深要有负号，当然，正的水深就不需要加号了，直接输入就好。
最后会显示的是输入点号（1），这一步，只要直接回车就可以了。
就这样把工作区域的点全部踩完。
重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。
CASS7.1中用场地断面法计算两期间土方量探讨
CASS7.1中用场地断面法计算两期间土方量探讨摘要：测量工作中经常会遇到计算土方的问题，计算两期方量是cass软件的特色之一，特别是区域土方平衡施工过程中，或者在测量两次结果之后，它能一次性计算出同一区域的填挖土方量，与传统的方量计算方法比较显得更加便捷。
本文将通过cass7.1中采用场地断面法计算两期方量做一些探讨。
关键词：cass 横断面纵断面中图分类号：g613.4 文献标识码：a 文章编号：外业数据采集由于我们需要计算的是场地平整时两期间的土方量，所以必须通过外业获得填挖前后的数据，我们暂且分别叫做原始地形和平场地形(施工后的地形)，这其中需要注意的是为保证计算精度，无论是测取原始地形还是平场地形的数据时都应该加大点位密度，因为在外业测量中我们测量的点位由于这样或者那样的原因，不可能刚好位于断面上，比如我们测量的点位密度是20米，而断面布置的间距是10米，中间的点就是利用数学原理推算出来的，这样的话肯定会影响到计算结果。
同时在测取原始地形时应该将要计算土方量的边界范围确定下来，边界上面最好要有足够的点位，而且在测取平场地形时点位范围一定要大于原始地形所确定的边界。
断面布设采用断面法计算土方量时，断面布设的好坏直接影响着土方量的计算结果，一般要注意以下几点：在布置横断面前要用复合线绘出场地纵断面，并让尽量多的高程点位于纵断面上或附近。
横断面的长度一定要与原始地形所确定的边界相交，不要超出边界范围，否则软件会采用边界外的高程自动推算边界上的高程，这点可以利用软件的断面剪切功能实现。
横断面要尽量避免与边界有两个以上交点的情况。
横断面的间距应根据点位的密度和地形情况合理选择，如果精度要求高可按（1至5）米任选。
计算步骤生成里程文件里程文件用离散的方法描述了实际地形。
接下来的所有工作都是在分析里程文件里的数据后才能完成的。
生成里程文件常用的有五种方法，分别是纵断面、复合线、等高线、三角网、坐标文件。
南方CASS断面法计算土方步骤
南方CASS断面法计算土方步骤该方法的主要步骤如下：第一步：进行断面测量在实地测量前，需要详细了解工程建设的要求，包括道路的宽度、几何形状、路基和路堤的高度等参数。
然后在设计施工图纸上标注出所有断面的位置，并将断面分为等距的若干个测量点。
然后，在每个测量点上进行详细的测量。
测量范围包括道路面、路基、边沟、边坡等。
可以使用测量仪器（例如测距仪、水准仪等）进行测量，在测量时要保持仪器的准确性，并保持测量点的连续性。
第二步：数据录入及校核将测量得到的数据，包括断面的高程、横坐标和纵坐标等信息录入计算机中。
要确保数据的准确性，可以在录入时进行数据校核，例如对同一测点进行多次测量，然后将多次测量的结果进行比对，以确保数据的正确性。
第三步：数据处理与参数设置在计算机中打开相应的计算软件，将测量数据导入软件，然后根据土方计算的需求进行参数设置。
包括路基和路堤的坡度、边坡的系数、均匀线和变均线等数据的设置。
第四步：计算土方体积根据测量数据和参数设置，将数据输入软件中相应的功能模块中进行计算。
软件可以根据不同的土方体积计算方法（如平差法、三角法、辛普森法等）进行计算，并给出计算结果。
计算结果包括路基和路堤的土方体积、边坡的体积等。
第五步：结果分析与调整根据计算结果进行分析。
如果土方体积符合设计要求，则可以继续后续的土方施工工作；如果土方体积与设计要求有较大偏差，则需要对参数进行调整，重新进行计算，直到符合要求为止。
通过以上步骤，可以实现对南方CASS断面的土方计算。
这种土方计算方法准确、高效，可以提高土方工程的施工效率和质量。
同时，还可以通过软件模拟不同的设计方案，以比较不同设计方案的优劣，为土方工程的设计提供参考。
CASS计算土方量的方法(断面法、三角网法、方格网法、两期计算法)
CASS计算土方量的方法（断面法、三角网法、方格网法、两期计算法）我们在日常的测量工作中，经常都需要计算一些土方量，而计算两期土方是CASS 的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。
为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。
一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（测量推荐）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。
三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。
此时要注意左下角显示的文字，点击回车键即可。
把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。
方量计算完成。
方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。
窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。
回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。
水深要有负号，当然，正的水深就不需要加号了，直接输入就好。
最后会显示的是输入点号（1），这一步，只要直接回车就可以了。
就这样把工作区域的点全部踩完。
重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。
南方cass断面法计算土方量详细步骤及文件格式
南方Cass断面法计算土方量详细步骤及文件格式引言南方Cass断面法是针对土方工程中土方量计算而进行的专业分析方法。
该方法通过对单个路段内路基横截面进行剖面分析，结合土方开挖法、回填法和计算面积法，计算出路基段土方量的方法。
本文将详细介绍南方Cass断面法计算土方量的步骤与文件格式。
南方Cass断面法土方量计算步骤1.路线与断面数据准备在进行南方Cass断面法计算处理前，需要提供路线和断面相关数据信息。
路线信息通常由路线中心线坐标点信息，道路桩号范围等构成；断面信息通常由设计断面、实测断面或者路基图等信息组成。
数据准备需要将路线和断面信息数字化，导入Cass软件中进行处理。
2.数字化断面为将断面进行数字化处理，需要使用Cass软件中的“绘图”命令。
在断面绘图界面中，用直线、圆弧和曲线等图元绘出断面的实线部分和标记点。
标记点通常是变化的地面高程点，可以确定断面的最低点和边缘边坡的转折点。
3.剖面标高在数字化断面后，需要为断面进行剖面标高。
在Cass软件中，可以用“剖面”命令为数字化的断面添加标高值。
4.土方开挖回填分析进行土方量计算前，需要先进行土方开挖、回填的分析。
在Cass软件中，有专门的土方开挖、回填计算命令，通过给定土方开挖深度、回填高度和边坡参数等信息进行计算求解。
5.计算土方量在进行了土方开挖、回填计算后，可以进行土方量的计算。
Cass软件中，有专门的计算面积命令可以用于计算数字化断面的面积。
将断面的开挖面积、回填面积和边坡面积加和即可得到该断面的土方量。
6.批量处理数据针对不同断面进行土方量计算处理后，需要进行数据批量处理。
将不同断面的计算结果汇总到一个文件中，方便后续进行数据统计和分析。
南方Cass断面法计算土方量文件格式为方便进行数据批量处理和数据统计，需要将不同断面的计算结果汇总到一个文件中。
一般情况下，该文件格式可以为Excel表格文件或者CSV文件。
在该文件中，应包含路线信息、断面编码、断面长度、断面土方量等相关信息。
CASS地形图绘制和土方量计算操作步骤(精)
CASS地形图绘制和土方量计算操作步骤(精)3.等高线----建立DTM (点击坐标数据文件名右边的------点击确定即可)4.等高线----绘制等高线（根据实际情况修改等高距-----点击确定即可）5.等高线----等高线注记----沿直线高程注记（注：在注记之前先画一条多段线，且多段线画的时候必须从高程低的地方向高程高的地方画）6.等高线----等高线修剪（注：1.先进行批量修剪：等高线---等高线修剪---批量修剪等高线2.再进行两线间和指定区域内等高修剪：等高线----等高线修剪---修剪两线间等高线/修剪指定区域内等高线）7.绘图处理----任意图幅（注：1选择“不取整，四角坐标与注记可能不符，然后点击，最后点击确定即可.2.在生成图幅之前可以事先对图幅所注记的内容进行设置：文件----CASS参数配置----图框设置----修改好之后点确定即可）通过以上步骤，就可以完成一幅完整的地形图了。
DTM法土方计算工程应用----DTM法土方计算----计算两期间土方（注：1.进行计算之前先生成开挖之前和开挖之后两期的三角网文件2．三角网文件的生成步骤：①等高线---建立DTM；②等高线-----三角网存取----写入文件，然后选择所有三角网即可3. 工程应用----DTM法土方计算----计算两期间土方--------------选择两期的三角网文件即可计算出两期间的土方）方格网法土方计算工程应用-----方格网法土方计算（注：1.先用多段线把需要计算的区域边界圈起来2.进行计算之前先得生成开挖之后的三角网文件，生成步骤同DTM法土方计算的三角网生成文件步骤相同3.工程应用-----方格网法土方计算，然后选择计算区域边界线，点击“高程点坐标数据文件”右边的, 选择开挖之前的数据文件，然后再点击选择“三角网文件”右边的,幷选择开挖之后的三角网文件，最后修改方格宽度，点击确定皆可计算出土方量）断面法土方计算1.绘图处理----展高程点----选择堆矿石之前（或堆矿石之后）的数据文件-----点击“打开”------回车即可出现如下界面2.然后用多段线（或在命令行里输入pl）画出所要计算的范围，然后再在中间画一条多段线（或在命令行里输入pl）3.工程应用----生成里程文件-----由纵断面线生成----新建-------然后选择中间那条线，会出现如右所示界面----设置好断面间距、横断面左边和右边长度之后，点击“确定”，会出现如右边所示界面然后修剪计算范围线外多余的白线，同时延伸没有到达计算区域边界的白线（注：修剪和延伸的操作步骤：先点击或者，选择边界线，然后回车选择需要延伸和修剪的白线即可）修剪和延伸完成之后，就成如右图所示界面。
如何利用南方Cass 断面法计算两期间挖填方量 超级详细 含补充小细节
如何利用南方断面法计算两期间挖填方量本教程以场地平整挖填方为例，道路断面与其原理相同，故不再赘述。
1.数据准备原始地形测量数据和收方地形测量数据（即第一期数据和第二期数据），整理成格式为：点号,,y,x,h的格式。
2.把数据分别在南方上展点存成DWG文件。
展高程点：绘图处理->展高程点。
根据左下角提示回车即可默认比例1:500按照弹出的对话框选择需要展点的文件，并注意检查其文件名是否正确完成后点击打开。
根据左下角命令行提示输入展点距离，不输入为全部展点，数值越大，展点越稀疏，本教程以展点5米为例。
输入完成后回车。
展点完成如图所示：可用同样方法将收方数据（第二期数据）展点完成并保存。
3.里程文件的绘制与设计本教程以从左向右绘制多段线为例（纵断面线文件必须用多段线绘制，其方向会影响生成的里程，起点为零）生成里程文件：点击工程应用->生成里程文件->由纵断面线生成->新建。
根据左下角命令行提示选择纵断面线（选择绘制好的多段线即可）选择完纵断面线后自动弹出由纵断面线生成里程文件对话框，其中中桩点获取方式有结点，等分，等分且处理结点三种，以及相应的横断面间距以及横断面左右边长度等。
本文以等分，横断面左边长度35米，右边长度为50米为例。
（横断面线左右边是指按照其多段线绘制方向左右之分）若左右长度不合适，可重复调整值操作，或者是修改。
对于横断面自动绘制不理想可以在工程应用->生成里程文件->由纵断面线生成->添加，变长，剪切等操作。
（添加是指需要在某两里程中间加一个断面，）待上述操作确认完成后即可点击：工程应用->生成里程文件->由纵断面线生成->生成。
生成相应的横断面文件。
按照左下角命令行提示选择纵断面线。
选择完成后自动弹出生成里程文件对话框。
按照提示输入高程点数据文件名-原始测量数据文件，以及选择生成的里程文件保存路径，然后再选择里程文件对应的数据文件名（里程文件对应的数据文件名的意思是指：生成的横断面文件它会自动提取该点在整副地形图上的坐标和高程，并将它保存下来（后详见补充，补充不参与算量）。
cass常见问题
答:
地物编辑-图形属性转换就可以完成这个转换。
61.我刚买CASS6.1，每次开机或重新启动系统都要重新拔插一次软件狗才能使用，怎么回事？
答:
主要是主板在开机之后加载电压不足会出现这种情况，解决办法就是在电脑上加载比较大功率的外设即可。简单来说就是给××
输入横断面右边xx：
(米)×××
选择获取中桩位置方式：
(1)鼠标定点
(2)输入里程<1> 1表示直接用鼠标在纵断面线上定点。2表示输入线路加桩里程。
指定加桩位置：
用鼠标定点或输入里程。即可完成添加生成里程文件。
37.问：
DTMxx计算结果在哪里？
答：
你用DTM方法计算后，CASS会同时产生一个记事本dtmtf.log文件，它与你调用的数据文件在同一个文件夹下面，如你是调用默认的CASS中的dat文件，则这个dtmtf.log在C:
答:
自定义的符号从CASS5开始。
55.在CASS6.1下算土方一般在什么情况下选择哪种计算方法比较合适呢？答:
土方的计算方法要以达到的目的和做工的要求来选择。如修路一般使用断面法，场地平整用方格网法或ＤＴＭ法等。
56.手工绘制等高线：
等高线在绘制时会自动拟合，线体有很多节点，在修改时非常麻烦。我在绘图中探索出一个比较好的方法：
14.
“CASS6.1工程应用中断面法计算二断面线间土方的步骤”
答:
二断面线间土方计算是计算两工期之间或土石方分界土方的工程量。
第一步：
生成里程文件
分别用第一期工程、第二期工程（或是土质层石质层）的高程文件分别生成里程文件一和里程文件二。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CASS工程应用中断面法计算二断面线间土方的步骤
中断面法是土方工程中常用的一种计算土方量的方法，它适用于各种形状的断面，包括二断面线间土方。
下面是使用中断面法计算二断面线间土方的步骤，供参考。
步骤一：确定测量断面的位置和数量
首先需要确定要测量的二断面位置和数量。
一般情况下，二断面分为起始断面和结束断面，通过这两个断面来计算线间土方量。
线间土方量的计算需要根据工程实际情况确定合适的断面间距。
步骤二：测量断面的几何信息
在确定了断面的位置和数量后，需要进行几何信息的测量。
测量的几何信息包括断面的宽度、高程、挖方或填方高程，以及与断面相关的横断面长度。
步骤三：计算断面面积
根据测量所得的几何信息，可以计算每个断面的面积。
对于水平线间土方，可以直接使用面积公式计算，而对于非水平线间土方，则需要使用梯形面积公式进行计算。
步骤四：计算断面土方量
在计算了每个断面的面积后，可以根据挖填方情况的不同计算出每个断面的土方量。
对于挖方断面，土方量等于断面面积乘以挖方高程，对于填方断面，土方量等于断面面积乘以填方高程。
步骤五：计算线间土方量
在计算了每个断面的土方量后，可以进一步计算线间土方量。
线间土方量等于所有断面土方量之和。
如果每个断面的宽度不一致，需要根据断面间距进行面积的加权平均。
步骤六：校核断面数据
在计算线间土方量之前，需要对测量的断面数据进行校核，以确保数据的准确性。
校核包括对断面宽度和高程的测量误差进行检查，并根据需要进行数据修改和重新计算。
步骤七：总结计算结果
最后，需要总结计算结果并进行必要的汇总。
计算结果应包括每个断面的土方量，线间土方量以及相关的断面几何信息。
同时，还可以绘制断面图和线间土方图，以便更直观地展示土方工程的情况。
总结：
中断面法是计算土方量的常用方法之一，适用于各种形状的断面，包括二断面线间土方。
使用中断面法计算二断面线间土方的步骤主要包括确定测量断面的位置和数量、测量断面的几何信息、计算断面面积、计算断面土方量、计算线间土方量、校核断面数据和总结计算结果。
在进行计算前，需要确保测量数据的准确性，并根据需要进行相应的修改和校验。
通过中断面法进行土方量的计算可以更准确地确定工程所需的土方量，为土方工程的设计和施工提供重要的依据。
