压力容器设计审批人员复习题及答案
压力容器设计审批人员考核模拟试题(13)-答案

压力容器设计审批人员考核模拟试题(13)(综合部分3)一、填空题1、按《固定容规》划分下列压力容器压力等级范围, B 是低压容器; D 是中压容器; C 是高压容器; A 是超高压容器。
A、P≥100.0MPaB、0.1MPa≤P<1.6MPaC、10.0MPa≤P<100.0MPaD、1.6MPa≤P<10.0MPa E. -0.1MPa≤P<1.6MPa2、确定压力容器是否适用于《固定容规》管辖范围的压力条件指的是 E 。
A、设计压力B、最高工作压力C、最大允许工作压力 E、工作压力3、在下列厚度中,满足强度及使用寿命要求的最小厚度是 A 。
A、设计厚度B、计算厚度C、名义厚度D、计算厚度+C24、《固定容规》要求用于焊接的碳素钢和低合金钢中的C含量 A ;S含量 D ;P含量 D 。
A、≤0.25%B、≤0.20%C、≤0.030%D、≤0.035%E、≤0.020%5、GB151—1999中要求,除 C 材料之外,拼接后管板应作消除应力热处理。
A、碳钢B、低合金钢C、不锈钢6、压力试验时的试验温度是指压力试验时 A 。
A、试验介质温度B、容器壳体的金属温度C、环境温度7、《固定容规》规定,用于焊接压力容器专用钢中的碳素钢和低合金钢P、S含量基本要求不应大于 D 。
A、0.025%、 0.030%B、0.030% 、0.025%C、0.030% 、0.025%D、0.030% 、0.020%8、超低碳不锈钢的含碳量不大于 C 。
A、0.08%B、0.04%C、0.03%9、盛装液化气体的容器设计储存量不得超过计算式W=φVρt,式中φ为装量系数,一般取φ为 B 。
A、0.8B、0.9C、0.9510、壳体的最大允许工作压力是按壳体的 C 计算而得。
A、设计厚度B、计算厚度C、有效厚度11、用于壳体厚度大于 D 的Q245R和Q345R板材应在正火状态下使用。
A、20B、30C、40D、3612、GB150规定,采用补强圈补强的适用范围是 A 。
压力容器设计人员题库及答案(全)第四部分.问答题doc

第四部分问答题4.1 《锅炉压力容器安全监察暂行条例》的适用范围?哪些单位必须执行《锅炉压力容器安全监察暂行条例》?答:适用于所有承压锅炉和压力为一个表压以上的各种压力容器,这些设备的设计、制造、安装、使用、检验、修理、改造的单位,都必须执行《锅炉压力容器安全监察暂行条例》。
4.2 简答《〈锅炉压力容器安全监察暂行条例〉实施细则》的“压力容器部分”主要有哪些内容?答:⑴压力容器设计单位和设计的审批;⑵压力容器制造单位的审批;⑶压力容器产品制造质量的监督;⑷压力容器检验单位的审定和检验员资格考核;⑸压力容器使用登记。
4.3 《压力容器安全技术监察规程》适用于同时具备哪些条件的压力容器(不答仅第三章、第四章、第五章适用的压力容器?答:《压力容器安全技术监察规程》适用于同时具备下列条件的压力容器;⑴最高工作压力(P W)大于等于0.1MPa(不含液体静压力)。
⑵内直径(非圆形截面指其最大尺寸)大于等于0.15m,且容积(V)大于等于0.025m3。
⑶盛装介质为气体、液化气体或最高工作温度高于等于标准沸点的液体。
4.4 《压力容器安全技术监察规程》管辖的压力容器,其受管辖的范围如何划定?答:⑴本体,与外部连接时其界线划定到压力容器与外部管道或装置焊接连接的第一道环向焊缝的焊接坡口、螺纹连接的第一个螺纹接头、法兰连接的第一个法兰密封面、专用连接件或管件连接的第一个密封面;⑵压力容器开孔部分的承压盖及其紧固件;⑶非受压元件与压力容器本体连接的焊接接头;⑷压力容器上所用的安全附件。
4.5 压力容器的哪些环节须严格执行《压力容器安全技术监察规程》的规定?答:压力容器的设计、制造(组焊)、安装、使用、检验、修理和改造等七个环节。
4.6 按《压力容器安全技术监察规程》的规定,哪些压力容器划分为第二类压力容器?答:⑴中压容器;⑵低压容器(仅限毒性程度为极度和高度危害介质)⑶低压反应容器和低压储存容器(仅限易燃介质或毒性程度为中度危害介质)⑷低压管壳式余热锅炉;⑸低压搪玻璃压力容器。
2023年压力容器设计校核人员考试试题及答案

压力容器设计校核人员考试试题及答案(C)单位姓名得分一、填空题:(每题2,共44分)1、《固定式压力容器安全技术监察规程》规定板厚δ≥12mm旳碳素钢和低合金钢钢板(不包括多层压力容器旳层板)用于制造压力容器壳体时,凡符合下列条件之一旳,应当逐张进行超声检测:(1)盛装介质毒性程度为极度、高度危害;(2)在湿H2S腐蚀环境中使用;(3)设计压力不小于或者等于10MPa;(4)引用原则中规定逐张进行超声检测。
钢板超声检测应当按JB/T 4730《承压设备无损检测》旳规定进行,第(1)、第(2)、第(3)款旳钢板,合格等级不低于Ⅱ级,第(4)款旳钢板,合格等级应当符合对应引用原则旳规定。
2、压力容器用灰铸铁,设计压力不不小于0.8MPa,设计温度范围为10-200℃。
3、压力容器设计单位基于设计条件,应当综合考虑所有有关原因、失效模式和足够旳安全裕量,以保证压力容器具有足够旳强度、刚度、稳定性和抗腐蚀性,同步还应当考虑裙座、支腿、吊耳等与压力容器主体旳焊接接头旳强度规定,保证压力容器在设计寿命内旳安全。
4、对第三类压力容器,设计时应当出具包括重要失效模式和风险控制等内容旳风险评估汇报。
5、简朴压力容器重要受压元件旳壁厚采用试验措施或者计算措施确定。
6、壳体成形后旳实际厚度,奥氏体不锈钢制简朴压力容器不不不小于1 mm,碳素钢制简朴压力容器不不不小于 2 mm。
7、D级压力容器设计单位专职设计人员总数一般不得少于5 名,其中审批人员不得少于2名。
8、设计压力指设定旳容器顶部旳最高压力,与对应旳设计温度一起作为设计载荷条件,其值不低于工作压力。
9、在采用钢板制造带颈法兰时,圆环旳对接接头应采用全焊透构造型式,焊后进行热处理及100% 射线或超声波检测。
10、压力容器锥体设计时,其大端折边锥壳旳过渡段转角半径r应不不不小于封头大端内直径D i旳10% 、且不不不小于该过渡段厚度旳 3 倍。
11、确定真空容器旳壳体厚度时,设计压力按外压设计,当装有安全控制装置(真空泄放阀)时,设计压力取 1.25倍最大内外压力差或0.1 MPa 两者中旳较低值;当没有安全控制装置时,取0.1 MPa。
压力容器设计人员综合考试题及答案(一)

2013/7/15 压力容器设计人员综合考试题(闭卷) 姓名:得分一、填空(本题共25 分,每题0.5 分)1 、结构具有抵抗外力作用的能力,外力除去后,能恢复其原有形状和尺寸的这种性质称为弹性。
点评:这是材料力学的基本定义,压力容器的受压元件基本上应该具有这个性质。
2 、压力容器失效常以三种形式表现出来:①强度;②刚度;③稳定性。
点评:该失效形式是压力容器标准所要控制的几种失效形式。
3 、当载荷作用时,在截面突变的附近某些局部小范围内,应力数值急剧增加,而离开这个区域稍远时应力即大为降低,趋于均匀,这种现象称为_应力集中。
点评:这是弹性力学的基本概念。
常见于压力容器的受压元件。
4 、有限元法单元基本方程{F}e = [K]{δ}e所表示的是单元节点力与单元节点位移之间的关系。
点评:这是一道拉开分数档次的题,考查所掌握的基础理论深度。
该题是有限元数值分析中最基本概念。
5 、厚度16mm 的Q235—C 钢板,其屈服强度ReL 的下限值为235MPa 。
点评:该题主要是考察对压力容器常用材料钢号含义的掌握,并不是考查对具体数字的记忆。
6 、在正常应力水平的情况下,Q245R 钢板的使用温度下限为-20℃。
点评:该题出自GB150.2,表4,考查设计人员对材料温度使用范围的掌握。
7 、Q345R 在热轧状态下的金相组织为铁素体加珠光体。
点评:考查设计人员的综合知识,提示大家应该掌握常用材料的金相组织的知识深度。
8 、用于壳体的厚度大于36 mm 的Q245R 钢板,应在正火状态下使用。
点评:该题出自GB150,4.1.4 条款,考查对常用压力容器材料订货技术条件掌握的熟练程度。
9 、GB16749 规定,对于奥氏体不锈钢材料波纹管,当组合应力_σR≤2σS t _时,可不考虑疲劳问题。
点评:考查波纹管的基础知识的掌握,同时这里包含一个结构安定性的力学概念10、波纹管的性能试验包括刚度试验、稳定性试验、__疲劳试验__。
压力容器设计审批员考试(往年真题补充)

1-379当管壳式换热器的换热管受轴向压缩应力时,复合管板应采用()。
A.爆炸复合管板B.堆焊管板答案:B解析:GB/T151-2014 P10 5.3.2.2条2-380设计温度为-50℃的设备,取下列()温度的许用应力.A.-50℃B.0℃C.20℃D.30℃E.50℃答案:C解析:GB/T150.1 P12 4.4.2条3-381对于与换热管焊接连接的复合管板,其覆层的厚度不应小于3mm,对有耐腐蚀要求的覆层,还应保证距覆层表面深度不小于()的覆层化学成分和金相组织符合覆层材料标准的要求。
A.2mmB.3mmC.4mmD.5mm答案:A解析:GB/T151-2014 P58 7.4.2.3.a条4-382奥氏体相与铁素体相各占约50%的双相不锈钢主要用于抗( )腐蚀。
A.晶间B.应力C.疲劳答案:B解析:压力容器设计工程师培训教程-零部件P135 奥氏体-铁素体型双相不锈钢5-383管壳式换热器计算传热面积是以换热管( ) 为基准计算的。
A.内径B.中径C.外径答案:C解析:GB/T151 P3 3.2条6-384等面积补强法采用的基本力学模型是()。
A.受均布载荷作用的等截面简支梁;B.平板开孔的局部应力C.周边简支园平板中心弯曲应力答案:B解析:压力容器设计工程师培训教程-零部件P271 11.4.1条7-385固定管板换热器,壳程为Ⅰ类压力腔,管程为Ⅲ类应力腔,该换热器应为()类压力容器。
A.ⅠB.ⅡC.ⅢD.Ⅰ与Ⅲ解析:容规P102 A1.3.2条8-386GB/T 151-2014不适用于下列哪些热交换器()。
A.螺旋板式换热器B.板式热交换器C.制冷空调行业中另有国家标准或行业标准的热交换器D.空冷式热交换器答案:C解析:GB/T 151-2014 P1 1.7条9-387管壳式换热器采用轴向入口接管的管箱,接管中心线处的最小深度不应小于接管内直径的()。
A.1/4B.1/3C.1/2D.2/3答案:B解析:GB/T 151-2014 P20 6.3.4.1条10-388对于管壳式换热器,当ρv2大于()kg/(m﹒s2)(ρ-密度,kg/m3;v-流速,m/s)时,采用轴向入口接管的管箱宜设置防冲结构。

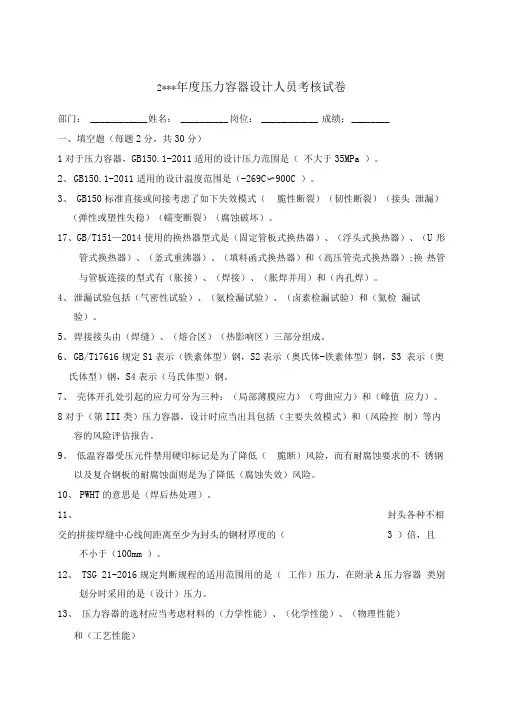

压力容器设计审核考题含答案

2***年度压力容器设计人员考核试卷部门: ____________ 姓名: __________ 岗位:____________ 成绩:________一、填空题(每题2分,共30分)1对于压力容器,GB150.1-2011适用的设计压力范围是(不大于35MPa )。
2、GB150.1-2011适用的设计温度范围是(-269C〜900C )。
3、GB150标准直接或间接考虑了如下失效模式(脆性断裂)(韧性断裂)(接头泄漏)(弹性或塑性失稳)(蠕变断裂)(腐蚀破坏)。
17、GB/T151—2014使用的换热器型式是(固定管板式换热器)、(浮头式换热器)、(U 形管式换热器)、(釜式重沸器)、(填料函式换热器)和(高压管壳式换热器);换热管与管板连接的型式有(胀接)、(焊接)、(胀焊并用)和(内孔焊)。
4、泄漏试验包括(气密性试验)、(氨检漏试验)、(卤素检漏试验)和(氦检漏试验)。
5、焊接接头由(焊缝)、(熔合区)(热影响区)三部分组成。
6、GB/T17616规定S1表示(铁素体型)钢,S2表示(奥氏体-铁素体型)钢,S3 表示(奥氏体型)钢,S4表示(马氏体型)钢。
7、壳体开孔处引起的应力可分为三种:(局部薄膜应力)(弯曲应力)和(峰值应力)。
8对于(第III类)压力容器,设计时应当出具包括(主要失效模式)和(风险控制)等内容的风险评估报告。
9、低温容器受压元件禁用硬印标记是为了降低(脆断)风险,而有耐腐蚀要求的不锈钢以及复合钢板的耐腐蚀面则是为了降低(腐蚀失效)风险。
10、PWHT的意思是(焊后热处理)。
11、封头各种不相交的拼接焊缝中心线间距离至少为封头的钢材厚度的( 3 )倍,且不小于(100mm )。
12、TSG 21-2016规定判断规程的适用范围用的是(工作)压力,在附录A压力容器类别划分时采用的是(设计)压力。
13、压力容器的选材应当考虑材料的(力学性能)、(化学性能)、(物理性能)和(工艺性能)14、当采用SA-516Gr70乍为-40C用钢时,P,S含量应作严格控制,(P< 0.020%( S< 0.01)15、容器需要进行泄露试验时,(试验压力)、(试验介质)和(相应的检验要求)应在图样和设计文件中注明、。
压力容器设计人员综合考试题及答案

姓名:得分 一、填空(本题共 20 分,每题 2 分) 1 、结构具有抵抗外力作用的能力,外力除去后,能恢复其原有 形状和尺寸的这种性质称为弹 性。 2 、压力容器失效常以三种形式表现出来:①强度;②刚度;③ 稳定性。 3 、厚度 16mm 的 Q235—B 钢板,其屈服强度 ReL 的下限值为 235MPa 。 4 、Q345R 在热轧状态下的金相组织为铁素体加珠光体。 5 、用于壳体的厚度大于 3 6 mm 的 Q245R 钢板,应在正火状态下使用。 点评:该题出自 GB150,4.1.4 条款,考查对常用压力容器材料 订货技术条件掌握的熟练程 6、GB150 规定的圆筒外压周向稳定安全系数是,球壳及成形封头 的外压稳定安全系数是。 点评:GB150 释义 P41。考查设计人的基础知识和标准的理解掌 握。 7、对于盛装液化气体的容器,设计压力除应满足 GB150 中其值 不得低于工作压力的规定外, 还应满足《固容规》中的相应规定。
格产品。. a. 22,35,38; b. 25, 38, 38, c. 22, 45, 45, d. 25, 39, 39. 点评:见 GB713-2008,本题考查设计人对冲击功结果评定的基本 概念,前两组数据中因为有“22” 的数据,小于合格指标的 70%,不可能是合格的产品,另一组的 三个试样算术平均值低于合格指标。 3 、一台外压容器直径φ1200mm,圆筒壳长 2000mm,两端为半 球形封头,其外压计算长度为 b a. 2000mm b.2400mm c.2600mm 点评:本题为基本概念试题,考查设计者对外压容器中基本参数 的掌握 4、分布力是表面力的一种,下面哪些力属于表面力__a___b__。 a.雪载荷 b.风载荷 c.容器自重 5、椭圆封头计算式中的 K 称为形状系数,其意义是封头上的 __c___应力与对接圆筒的
压力容器设计人员考核试题集及答案

压力容器设计人员考核试题集及答案1.判断题1.1 锅炉、压力容器是生产和生活中广泛使用的,有爆炸危险的承压设备。
(√)1.2 《锅炉压力容器安全监察暂行条例》适用于船舶、机车上的锅炉和压力容器。
(×)1.3 《<锅炉压力容器安全监察暂行条例>实施细则》中规定:医用氧舱不作为固定式压力容器管理。
(×)1.4 《压力容器安全技术监察规程》中规定:承受内压的压力容器,其最高工作压力是指在正常使用过程中,顶部可能出现的最高压力。
(√)1.5 《压力容器安全技术监察规程》中规定:承受外压的压力容器,其最高工作压力是指压力容器在正常使用过程中,可能出现的最高压力差值;对夹套容器是指夹套顶部可能出现的最高压力差值。
(√)1.6 《压力容器安全技术监察规程》中规定:容积是指压力容器的几何容积,即由设计图样标注的尺寸计算(不考虑制造公差)并圆整,且不扣除内件体积的容积。
(√)1.7 《压力容器安全技术监察规程》中规定:多腔压力容器(如换热器的管程和壳程、余热锅炉的汽包和换热室、夹套容器等)按照类别高的压力腔作为该容器的类别并按该类别进行使用管理。
(√)1.8 《压力容器安全技术监察规程》中规定:多腔压力容器应按照每个压力腔各自的类别分别提出设计、制造技术要求。
(√)1.9 《压力容器安全技术监察规程》中规定:多腔压力容器的各腔类别不同时,应按类别最高的腔提出设计、制造技术要求。
(×)1.10 《压力容器安全技术监察规程》中规定:对多腔压力容器的匠某个压力腔进行类别划定时,设计压力取该压力腔的设计压力,容积取该压力腔的几何容积。
()1.11 《压力容器安全技术监察规程》中规定:容器内主要介质为最高工作温度于标准沸点的液体时,如气相空间(非瞬时)大于等于0.025m3,且最高工作压力大于等于0.1Mpa 时,也属于《压力容器安全技术监察规程》的适用范围。
(√)1.12 《压力容器安全技术监察规程》中规定:容积小于0.025m3的高压容器属于《压力容器安全技术监察规程》的监察范围。
压力容器设计人员复习试题及答案

一. 判断题(正确的划''V:错误的划'*〃)15分(每小题1分)1.《特种设备安全监察条例》中规定.压力容湍,是抬盛装气体或者液体.承钱一定压力的密闭设备.其范隔规定为锻商丄作斥力大于或者等于O・lMPa(表压),且压力与容积的乘枳大干或者等干2・5MPa・L 的气体、液化气体和最高工作温度商于或者等于标准沸点的液体的固定式容器和移动式容器:盛装公称工作压力大于或者等于0・2MPa(表压),且压力与容积的乘枳大于或者等于10MPa・L的气体、液化气体和标准沸点等于或者低于609液体的气瓶、氣舱等。
(V )2.《压力容器安全技术监察规程》中规定,对介质为液化气体(含液化石油气)的固定式斥力容器设il•储存虽的氓位容枳充装虽.按介质在5(TC时罐休内留有8%气相空间及该温度下的介质密度确定。
(X )3.《压力容器安全技术监察规程》中规定,承受外压的体力容器.其锻离匸作压力是描压力容器在正常使用过程中可能出现的最商压力差值:对夹套容辭指夹套顶部可能出现的最商压力差值。
(V )4•《压力容器安全技术监察规程》中规定.对多腔斥力容器的某个压力腔进行类别划定时.设il•压力取该压力腔的设计•压力.容积取该压力腔的几何容积。
(V )5.《压力容器安全技术监察规程》中规定,承受内圧的压力容器.其最高工作压力是抬在正常使用过程中,可能岀现的最商压力。
(x )6・《压力容器安全技术监察规程》中规定• 一台压力容湍如果同时具备两种以上的工艺作用原理.应按匸艺过程中的主要作用来划分品种。
(V )7.GBI50-1998《钢制压力容器》中规定,壳体加匚成形后,包括腐蚀裕盘的最小厚度:对碳素钢、低合金钢制容器,不小于3毫米:对高合金钢制容器,不小于2电米。
(x )8・按照GBI50-1998 $钢制压力容器》设il•的压力容器•都应接受《压力容器今技术监察规程》的监督。
(x )9.外压容辭的失效形式主要有强度不足引起的破坏和失稳现但通常只il算外压容器的稳定性。
最新压力容器设计审核考题(含答案)

2***年度压力容器设计人员考核试卷部门:姓名:岗位:成绩:一、填空题(每题2分,共30分)1、对于压力容器,GB150.1-2011适用的设计压力范围是(不大于35MPa)。
2、GB150.1-2011适用的设计温度范围是(-269℃~900℃)。
3、GB150标准直接或间接考虑了如下失效模式(脆性断裂)(韧性断裂)(接头泄漏)(弹性或塑性失稳)(蠕变断裂)(腐蚀破坏)。
17、GB/T151—2014使用的换热器型式是(固定管板式换热器)、(浮头式换热器)、(U形管式换热器)、(釜式重沸器)、(填料函式换热器)和(高压管壳式换热器);换热管与管板连接的型式有(胀接)、(焊接)、(胀焊并用)和(内孔焊)。
4、泄漏试验包括(气密性试验)、(氨检漏试验)、(卤素检漏试验)和(氦检漏试验)。
5、焊接接头由(焊缝)、(熔合区)(热影响区)三部分组成。
6、GB/T17616规定S1表示(铁素体型)钢,S2表示(奥氏体-铁素体型)钢,S3表示(奥氏体型)钢,S4表示(马氏体型)钢。
7、壳体开孔处引起的应力可分为三种:(局部薄膜应力)(弯曲应力)和(峰值应力)。
8、对于(第III类)压力容器,设计时应当出具包括(主要失效模式)和(风险控制)等内容的风险评估报告。
9、低温容器受压元件禁用硬印标记是为了降低(脆断)风险,而有耐腐蚀要求的不锈钢以及复合钢板的耐腐蚀面则是为了降低(腐蚀失效)风险。
10、PWHT的意思是(焊后热处理)。
11、封头各种不相交的拼接焊缝中心线间距离至少为封头的钢材厚度的(3)倍,且不小于(100mm)。
12、TSG 21-2016规定判断规程的适用范围用的是(工作)压力,在附录A压力容器类别划分时采用的是(设计)压力。
13、压力容器的选材应当考虑材料的(力学性能)、(化学性能)、(物理性能)和(工艺性能)。
14、当采用SA-516Gr70作为-40℃用钢时,P,S含量应作严格控制,(P≤0.020%)、(S≤0.010)。
压力容器设计、校核、审核人员测试题(含答案)

压力容器设计、校核、审核人员测试题(含答案)来源:互联网(仅供参考)一、判断题(正确的划“√”,错误的划“×”) 15分(每小题1分)1.《特种设备安全监察条例》中规定,压力容器,是指盛装气体或者液体,承载一定压力的密闭设备,其范围规定为最高工作压力大于或者等于0.1MPa(表压),且压力与容积的乘积大于或者等于2.5MPa?L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器;盛装公称工作压力大于或者等于0.2MPa(表压),且压力与容积的乘积大于或者等于10MPa?L 的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶、氧舱等。
(√)2.《压力容器安全技术监察规程》中规定,对介质为液化气体(含液化石油气)的固定式压力容器设计储存量的单位容积充装量,按介质在50℃时罐体内留有8%气相空间及该温度下的介质密度确定。
(×)3.《压力容器安全技术监察规程》中规定,承受外压的压力容器,其最高工作压力是指压力容器在正常使用过程中可能出现的最高压力差值;对夹套容器指夹套顶部可能出现的最高压力差值。
(√)4.《压力容器安全技术监察规程》中规定,对多腔压力容器的某个压力腔进行类别划定时,设计压力取该压力腔的设计压力,容积取该压力腔的几何容积。
(√)5.《压力容器安全技术监察规程》中规定,承受内压的压力容器,其最高工作压力是指在正常使用过程中,可能出现的最高压力。
(×)6.《压力容器安全技术监察规程》中规定,一台压力容器如果同时具备两种以上的工艺作用原理,应按工艺过程中的主要作用来划分品种。
(√)7.GBl50-1998《钢制压力容器》中规定,壳体加工成形后,包括腐蚀裕量的最小厚度:对碳素钢、低合金钢制容器,不小于3毫米;对高合金钢制容器,不小于2毫米。
(×)8.按照GBl50—1998《钢制压力容器》设计的压力容器,都应接受《压力容器今技术监察规程》的监督。
压力容器设计审批人员考核模拟试题(13)-答案

压力容器设计审批人员考核模拟试题(13)(综合部分3)一、填空题1、按《固定容规》划分下列压力容器压力等级范围,_B_是低压容器;卫—是中压容器;C是高压容器;A_是超高压容器。
A、P》lOO.OMPaB、0.1MPaW Pv 1.6MPaC、10.0MPaW Pv lOO.OMPaD、1.6MPaW Pv lO.OMPa E. -O.IMPa < Pv 1.6MPa2、确定压力容器是否适用于《固定容规》管辖范围的压力条件指的是上_。
A、设计压力 B 、最高工作压力C、最大允许工作压力E、工作压力3、在下列厚度中,满足强度及使用寿命要求的最小厚度是A_。
A、设计厚度 B 、计算厚度 C 、名义厚度D —计算厚度+C24、《固定容规》要求用于焊接的碳素钢和低合金钢中的C含量A_ ; S含量D_ ; P含量旦。
A、w 0.25%B、w 0.20%C、w 0.030%D、w 0.035%E、w 0.020%5、GB151-1999中要求,除材料之外,拼接后管板应作消除应力热处理。
A、碳钢B、低合金钢不锈钢6、压力试验时的试验温度是指压力试验时_A_。
A、试验介质温度 B 、容器壳体的金属温度 C 、环境温度7、《固定容规》规定,用于焊接压力容器专用钢中的碳素钢和低合金钢P、S含量基本要求不应大于 D 。
A 0.025%、0.030%B 、0.030%、0.025%C 、0.030%、0.025%D 0.030%、0.020%8、超低碳不锈钢的含碳量不大于_C_。
A 0.08%B 、0.04% C、0.03%9、盛装液化气体的容器设计储存量不得超过计算式W=)Vp t ,式中$为装量系数,一般取 $为_B_。
A、0.8 B 、0.9 C 、0.9510、壳体的最大允许工作压力是按壳体的C _计算而得。
A、设计厚度 B 、计算厚度C、有效厚度11、用于壳体厚度大于D__的Q245R和Q345R板材应在正火状态下使用。
压力容器设计审批考试题库多选

压力容器设计审批考试题库多选1. 压力容器的定义是什么?A. 承受外部压力并保持其内部压力稳定的容器。
B. 承受内部压力并保持其外部压力稳定的容器。
C. 只能承受外部压力的容器。
D. 只能承受内部压力的容器。
2. 下列哪项不是压力容器设计时需要考虑的安全因素?A. 材料强度。
B. 容器壁厚度。
C. 温度和压力。
D. 容器外观。
3. 压力容器设计中的主要载荷是指什么?A. 内外压力载荷。
B. 温度和湿度载荷。
C. 物理荷载。
D. 电磁荷载。
4. 压力容器的壁厚计算中,直径和壁厚的关系是什么?A. 壁厚与直径成正比。
B. 壁厚与直径成反比。
C. 壁厚与直径无关。
D. 壁厚与直径关系不固定。
5. 压力容器设计中,下列哪种材料常用于制造压力容器?A. 木材。
B. 塑料。
C. 橡胶。
D. 金属。
6. 压力容器的设计寿命可以通过下列哪项来确定?A. 预计使用年限。
B. 材料的耐久性。
C. 非破坏性测试结果。
D. 温度和压力条件。
7. 压力容器的设计过程中需要进行什么样的应力分析?A. 弹性应力分析。
B. 局部应力分析。
C. 应变分析。
D. 高温应力分析。
8. 压力容器的设计中,下列哪项可以用于增强容器的刚度?A. 加厚容器壁厚。
B. 缩小容器尺寸。
C. 增加容器质量。
D. 确保容器内压力恒定。
9. 压力容器设计中的安全阀有何作用?A. 防止容器内压力过高。
B. 防止容器变形。
C. 防止容器溢出。
D. 防止容器内温度过高。
10. 压力容器设计审批的主要目的是什么?A. 确保容器的结构安全。
B. 确保容器的外观美观。
C. 确保容器的制造成本低。
D. 确保容器的材料无毒。
11. 压力容器设计中的热处理是指什么?A. 对容器进行高温处理。
B. 对容器进行离子注入处理。
C. 对容器进行电镀处理。
D. 对容器进行退火处理。
12. 压力容器设计中的无损检测是指什么?A. 对容器进行化学分析。
B. 对容器进行外观检查。
C. 对容器进行磁粉检测。
压力容器设计人员考核试题集及答案DOC

压力容器设计人员考核试题集及答案1.判断题1.1 锅炉、压力容器是生产和生活中广泛使用的,有爆炸危险的承压设备。
(√)1.2 《锅炉压力容器安全监察暂行条例》适用于船舶、机车上的锅炉和压力容器。
(×)1.3 《<锅炉压力容器安全监察暂行条例>实施细则》中规定:医用氧舱不作为固定式压力容器管理。
(×)1.4 《压力容器安全技术监察规程》中规定:承受内压的压力容器,其最高工作压力是指在正常使用过程中,顶部可能出现的最高压力。
(√)1.5 《压力容器安全技术监察规程》中规定:承受外压的压力容器,其最高工作压力是指压力容器在正常使用过程中,可能出现的最高压力差值;对夹套容器是指夹套顶部可能出现的最高压力差值。
(√)1.6 《压力容器安全技术监察规程》中规定:容积是指压力容器的几何容积,即由设计图样标注的尺寸计算(不考虑制造公差)并圆整,且不扣除内件体积的容积。
(√)1.7 《压力容器安全技术监察规程》中规定:多腔压力容器(如换热器的管程和壳程、余热锅炉的汽包和换热室、夹套容器等)按照类别高的压力腔作为该容器的类别并按该类别进行使用管理。
(√)1.8 《压力容器安全技术监察规程》中规定:多腔压力容器应按照每个压力腔各自的类别分别提出设计、制造技术要求。
(√)1.9 《压力容器安全技术监察规程》中规定:多腔压力容器的各腔类别不同时,应按类别最高的腔提出设计、制造技术要求。
(×)1.10 《压力容器安全技术监察规程》中规定:对多腔压力容器的匠某个压力腔进行类别划定时,设计压力取该压力腔的设计压力,容积取该压力腔的几何容积。
()1.11 《压力容器安全技术监察规程》中规定:容器内主要介质为最高工作温度于标准沸点的液体时,如气相空间(非瞬时)大于等于0.025m3,且最高工作压力大于等于0.1Mpa 时,也属于《压力容器安全技术监察规程》的适用范围。
(√)1.12 《压力容器安全技术监察规程》中规定:容积小于0.025m3的高压容器属于《压力容器安全技术监察规程》的监察范围。
压力容器设计考试题及答案

压力容器设计考试题及答案一、单项选择题(每题2分,共20分)1. 压力容器的设计压力应不低于工作压力的()倍。
A. 1.1B. 1.2C. 1.3D. 1.5答案:B2. 压力容器的设计温度是指在正常工作条件下,容器壁温度可能达到的最高或最低温度。
下列哪项不是设计温度的考虑因素?()A. 介质的温度B. 环境温度C. 容器材料的耐温性能D. 容器的工作压力答案:D3. 压力容器的分类中,不属于按压力分类的是()。
A. 低压容器B. 中压容器C. 高压容器D. 常压容器答案:D4. 压力容器的腐蚀裕量是指为了补偿()而预留的厚度。
A. 材料的厚度误差B. 材料的强度降低C. 材料的腐蚀D. 材料的老化答案:C5. 压力容器的焊接接头系数是指()。
A. 焊接接头的强度系数B. 焊接接头的刚度系数C. 焊接接头的疲劳系数D. 焊接接头的密封系数答案:A6. 压力容器的定期检验周期一般不超过()年。
A. 1B. 3C. 5D. 10答案:C7. 压力容器的爆破片是一种()装置。
A. 压力释放B. 温度控制C. 压力控制D. 流量控制答案:A8. 压力容器的安全阀是一种()装置。
A. 压力释放B. 温度控制C. 压力控制D. 流量控制答案:C9. 压力容器的法兰连接中,垫片的主要作用是()。
A. 密封B. 传递压力C. 传递扭矩D. 传递热量答案:A10. 压力容器的热处理目的是()。
A. 提高材料的强度B. 提高材料的韧性C. 提高材料的耐腐蚀性D. 消除材料的内应力答案:D二、多项选择题(每题3分,共15分)11. 压力容器设计时需要考虑的因素包括()。
A. 工作压力B. 工作温度C. 介质特性D. 容器形状答案:ABCD12. 压力容器的失效模式主要包括()。
A. 塑性变形B. 疲劳破坏C. 腐蚀破坏D. 爆破答案:ABCD13. 压力容器的焊接缺陷可能包括()。
A. 气孔B. 夹渣C. 裂纹D. 未焊透答案:ABCD14. 压力容器的定期检验内容包括()。
压力容器设计审批人员考试题库

10、
2007.10
压力容器设计考试题库
第
3
页
共 177 页
点评:考查波纹管的基础知识的掌握,
11、
GB150 规定的圆筒外压周向稳定安全系数是__3.0__。 点评:GB150 释义。考查设计人的基础知识和标准的理解掌握。本题趣味答案例: 1 0.5 那么此安全系数是怎样在 GB150 的公式和图表中体现的呢?请大家思考, 可参阅任何一本压力容器教材。 对于盛装液化气体的容器,设计压力除应满足 GB150 中其值不得低于工作压力 点 的规定外,还应满足《容规》中的相应规定。 评:对于盛装液化气体的容器,《容规》第 34 条有明确的规定。 对于同时承受两个室压力作用的受压元件,其设计参数中的计算压力应考虑两 室间 可能出现的最大压力差。 点评:考查设计压力与计算压力的概念,GB150 3.5.1 已经提出修改。 焊接接头系数的取值取决于焊接接头型式_和无损检测长度比例 点评:考查设计人员对焊接接头系数选取的理解。 。
38、
39、
40、 41、 42、
43、
2007.10
压力容器设计考试题库
第
6
页
共 177 页
44、
容器用金属材料中,钛材及其容器不应在空气中接触明火,以免易产生金属的 燃烧。 点评:见 JB/T 4745—2000 标准释义 第一章。JB/T4734-2002《铝制焊接容 器》和 JB/T4745-2002《钛制焊接容器》于 2003 年 3 月 1 日开始实施,作为压 力容器设计人员应及时了解标准动态,很多单位不涉及有色金属的设计,因此 我们只考了最基本的内容,占很少的分数,意在告诉设计人员对行业发展的动 向要有所掌握。
19、
20、 21、
压力容器取证考题(答案)-设计审核-0627

D 级压力容器设计审核人员试卷上海市机械工程学会压力容器与管道专业委员会 1 / 7D 级压力容器设计审核人员试卷上海市机械工程学会压力容器与管道专业委员会姓名: 身份证号: 得分: 单位: 报到序号: 设计□ 制造质保□ 其他□(左边得60分及格); 审核□(得80分及格)1是非题(正确√,错误ⅹ)每题0.5分,共10分1-1GB150-2011《压力容器》适用的设计压力、设计温度范围与《固定式压力容器安全技术监察规程》一致。
( ⅹ ) (150.1 P5)1-2 GB150.2-2011仅适用于钢制压力容器。
( √ ) (150.2 P39)1-3 《特种设备安全监察条例》是我国的一部法律文件。
( ⅹ ) (*3)1-4 内压壳体的强度计算考虑的失效模式是结构在一次加载下的塑性破坏。
( √ ) (*58)1-5 压力容器的预期使用年限是由设计者自定。
( ⅹ ) (150.1 P9)1-6 GB150.3-2011附录D 焊接接头结构仅适用于钢制压力容器。
( ⅹ ) (150.3 289)1-7 受内压的偏心锥壳,取偏心锥壳与筒体间夹角α1和α2中的大值,按正锥壳计算。
( √ ) (*66)1-8 名义厚度和最小成形厚度一般应标注在设计图样上。
( √ )1-9 GB150.2 — 2011 压力容器 第2部分:材料适用于设计温度 -269℃~900℃。
( × ) (*39)1-10 边缘应力具有局部性和自限性,因此不会造成结构破坏。
( √ ) (*59)1-11 用于使用温度小于-20℃的钢材均需做冲击试验。
( × ) (*40)。
压力容器设计审核人员考试题

单位:姓名:考号:一、填空(本题共25分,每题0.5分)1、结构具有抵抗外力作用的能力,外力除去后,能恢复其原有形状和尺寸的这种性质称为。
2、压力容器失效常以三种形式表现出来:①;②;③。
3、当载荷作用时,在截面突变的附近某些局部小范围内,应力数值急剧增加,而离开这个区域稍远时应力即大为降低,趋于均匀,这种现象称为__ ___________。
4、有限元法单元基本方程{F}e = [K]{δ}e 所表示的是与之间的关系。
5、厚度16mm的Q235—C钢板,其屈服强度ReL的下限值为。
6、在正常应力水平的情况下,20R钢板的使用温度下限为。
7、16MnR在热轧状态下的金相组织为。
8、用于壳体的厚度大于mm的20R钢板,应在正火状态下使用。
9、GB16749规定,对于奥氏体不锈钢材料波纹管,当组合应力__时,可不考虑疲劳问题。
10、波纹管的性能试验包括刚度试验、稳定性试验、____。
11、GB150规定的圆筒外压周向稳定安全系数是__ _。
12、对于盛装液化气体的容器,设计压力除应满足GB150中其值不得低于工作压力的规定外,还应满足中的相应规定。
13、对于同时承受两个室压力作用的受压元件,其设计参数中的应考虑两室间可能出现的最大压力差。
14、焊接接头系数的取值取决于_和。
15、对于不能以GB150来确定结构尺寸的受压元件,.GB150允许用_,,方法设计.16、内压圆筒厚度计算公式为17、GB150规定,钢材许用应力的确定,应同时考虑材料的抗拉强度, _ ,,和蠕变极限.。
18、圆筒中径公式假设圆筒中的应力沿壁厚都是均匀分布的。
实际上高压厚壁圆筒中的环向应力沿壁厚是不均匀分布的,最大环向应力位于圆筒的__ __壁。
19、周边简支的圆平板,在内压作用下最大应力发生于_ ________。
周边固支的圆平板,最大应力发生于___ _______ 。
20、整体补强的型式有:a. 增加壳体的厚度,b. __ _管,c. 整体补强_ __。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
压力容器设计审批人员复习题及答案一、判断题(正确划“√”,错误划“×”)1.制造盛装介质毒性程度为极度、高度危害的压力容器壳体用碳素钢和低合金钢钢板,应逐张进行超声检测。
(√)2.毒性程度为极度和高度危害介质的低压容器为第二类压力容器。
(新容规无此划类)3.低温容器用材的许用应力按材料在20℃下的许用应力选取。
(√)4.16Mn钢板不得用作压力容器受压元件。
(√)5.《容规》规定,压力容器对接接头进行100%射线检测时,其合格级别均为Ⅱ级。
(×)容规4.5.3.4.1(1)要求不低于Ⅱ级。
6.GB150-1998规定,当元件所承受的液压试验液柱静压力大于等于5%设计压力时,应当计入其计算压力。
(√)7.压力容器受压元件用钢材,只要两个钢号的标准化学成分范围和力学性能指标完全相同,这两个钢号就可以相互代用。
(×)8.校核液压试验压力下容器壳体的应力时,所取的压力应计入液柱静压力。
(×)9.换热器的换热管不考虑厚度负偏差和腐蚀裕量。
(√)10.管壳式换热器中,除管板外,其他任何零件均不准与换热管相焊。
(√)11.管壳式换热器的任何折流板或支持板应不少于3个支撑点。
(×)GB 151-1999 第5.10.2条表44,要求拉杆直径不得小于10mm、数量不少于4根。
12.厚度大于60mm的管板,宜采用锻件。
(√)13.钢制压力容器的焊后热处理应在耐压试验前进行。
(√)14.设计厚度指计算厚度与厚度附加量之和。
(×)15.有效厚度指名义厚度减去厚度附加量。
(√)16.压力容器拼接封头应在成形前进行无损检测。
(×)17.对于夹套容器,确定设计压力时,应考虑各室之间的最大压力差。
(√)18.固定式压力容器上装有多个安全阀时,其开启压力均不得大于容器的设计压力。
(×)二、填空题1.碳素钢钢板Q235-C适用的设计压力上限为 2.5 MPa;使用温度为0~400 ℃;用于壳体时,钢板厚度不大于 30 mm。
2.奥氏体钢的使用温度高于525℃时,钢中含碳量应不小于 0.04% 。
3.名义厚度指设计厚度加上板厚负偏差后向上圆整至钢材标准规格的厚度。
4.低温容器的“低温低应力工况”系指壳体或其受压元件的设计温度虽然低于或等于—20℃,但其环向应力小于或等于钢材标准常温屈服点的 1/6 ,且不大于 50 MPa时的工况。
5.钢制压力容器采用氩弧焊打底的单面焊对接接头,采用100%射线检测(Ⅱ级合格)时,其焊接接头系数为 1.0 ;采用局部射线检测(Ⅲ级合格)时,其焊接接头系数为0.85 。
6.用于制造管板、平盖、法兰的钢锻件,其级别不得低于NB/T47008 和 NB/T47010 规定的Ⅱ级。
7.在液氨应力腐蚀环境中使用的碳素钢和低合金钢材料使用状态至少为正火或正火+回火、退火、调质状态。
8.焊制压力容器的筒体纵向接头、筒节与筒节(封头)连接的环向接头,以及封头的拼接接头。
必须采用全焊透的对接接头型式。
球形储罐球壳板不得拼接。
9.管壳式换热器介质的毒性程度为极度或高度危害或管、壳程介质互漏会产生严重危害时,应在压力试验合格后进行致密性试验。
10.设计压力大于 10 MPa的钢制容器,以及设计压力大于等于 1.6 MPa有色金属容器,其对接接头必须进行 100% 射线或超声检测。
(老容规,新容规要求已修改)三、选择题A[将正确答案的序号填入()内]1.真空度0.02 MPa即表压( B)MPa。
A. 0.02;B. -0.02;C. 0.08;D. -0.08。
2.压力容器气密性试验压力为其设计压力的( A )倍。
A. 1.0;B. 1.05;C. 1.15;D. 1.25。
3.下列封头中不是凸形封头的是( B )。
A. 椭圆形封头;B. 锥形封头;C. 球冠形封头;D. 半球形封头。
4.GB150-1998规定,凸形封头成形后的厚度不得小于其(C)。
A.计算厚度;B. 设计厚度;C. 名义厚度减去钢板负偏差;D. 有效厚度。
5.对铁素体钢制低温压力容器,局部无损检测的比例应大于等于( D )。
A. 20%;B. 30%;C. 40%;D. 50%。
6.对多腔压力容器的划类及设计、制造要求是( B )。
A. 按类别低的压力腔作为该容器的类别,按低类别提出设计和制造技术要求;B. 按类别高的压力腔作为该容器的类别,按各压力腔各自的类别分别提出设计和制造技术要求;C. 按类别高的压力腔作为该容器的类别,按高类别提出设计和制造技术要求。
7.压力容器试验压力的计算公式中[σ]/[σ]t比值应取( C )。
A. 筒体材料的[σ]/[σ]t比值;B. 各受压元件材料的[σ]/[σ]t比值中最大者;C. 各受压元件材料的[σ]/[σ]t比值中最小者。
8.下列与安全阀有关的名词中,与“开启压力”意义相同的是( B ),与“泄放压力”意义相同的是(C)。
A. 出口侧压力;B. 整定压力;C. 排放压力。
9.确定压力试验的试验压力时,式中P应为容器的( B)。
A. 工作压力;B. 设计压力;C. 计算压力。
四.选择题B(将正确答案的序号填在横杠上)[以下答案中有一个或几个正确,少选按比例得分,选错一个不得分。
]1.下列介质中a, b,c 在一定条件下可对碳钢和低合金钢产生应力腐蚀。
a.湿H2Sb.氨水c.NaOH溶液d.NaCl2.下列介质中a,c 可能引起奥氏体不锈钢晶间腐蚀。
a.海水b.丙烷c.硝酸d.液氨3.圆筒壳体加工成形后的最小厚度,对碳素钢、低合金钢制容器不小于3mm,这其中包括了 b 。
a.腐蚀裕量b.钢材厚度负偏差c.加工减薄量4.设计温度为600℃的压力容器,下列钢板中 c, d 不得用于其壳体材料。
a.OCr18Ni9b.OCr17Ni12Mo2c.OOCr17Ni14Mo2d.15CrMoR5.下列钢板中 c 不是压力容器专用钢板。
a.Q235-Cb.20Rc.20gd.16MnDR6.容器是否需要焊后热处理,应根据下列条件中 a,b,d 判断。
a.材质b.盛装介质的特性c.设计压力d.钢材厚度e.焊接方法五、问答题1.压力容器设计类别中,D类的级别和品种是如何划分的?答:D1/D2,D1:第Ⅰ类压力容器,D2第Ⅱ类压力容器2.有一工作时充满热水的容器,最高工作压力为1.60MPa,最高工作温度为95℃,内径1000mm,容积2.5m3。
该容器应划为几类?为什么?答:不划类,不符合容规1.3条(3)3.有一标准椭圆形封头,材料为16MnR板材,名义厚度为16mm,设计温度为-20℃,进行内压校核计算时其许用应力应取多少?为什么?答:取20℃时的许用应力170MPa4.选择压力容器用金属材料应考虑哪些主要因素?答:材料的化学性能、力学性能、物理性能、工艺性能和与介质的相容性5.压力容器装有安全阀时,试述其设计压力的确定步骤。
答:a、根据容器的工作压力Pw,确定安全阀的开启压力Pz,取Pz=(1.05~1.1)Pw;当Pz<0.18MPa时,可适当提高Pz相对于Pw的比值b、取容器的设计压力P等于或稍大于开启压力Pz,即P≥Pz6.在设计压力为0.3MPa、设计温度为50℃的氯气缓冲罐上有一厚度为30mm的容器法兰,是否可用Q235-B钢板制作?为什么?答:不能。
Q235B不能用于介质毒性程度为极度或和高度危害介质的压力容器。
氯气属于高度危害。
7.GB151-1999附录G的图G1(a)~(e)及图G2(a)~(f)中,哪种连接型式的管板应采用锻件?答:根据GB151-19994.3.1. 2~3管板本身具有凸肩并与圆筒或封头对接连接时,应采用锻件,厚度大于69mm的管板,宜采用锻件。
G1(d)~(e)、G2(a)~(e)8.试述管壳式换热器圆筒壁温t s 、换热管壁温t t的含义。
答:圆筒壁温ts与换热管壁温t1为沿长度平均的壳程圆筒、换热管金属温度,分别是传热过程中形成的圆筒、换热管金属温度沿长度方向的平均值(且沿壁厚方向也取内外壁温的平均值)。
二者的作用是用于计算圆筒与换热管的热膨胀差在管板、换热管和壳程圆筒中引起的应力。
9.对于卧式管壳式换热器,其折流板缺口何种情况下应水平上下布置?何种情况下应垂直左右布置?答:卧式换热器的壳程为单相清洁流体时,折流板缺口应水平上下布置,若气体中含有少量液体时,则应在缺口朝上的折流板的最低处开通液口;若液体中含有少量气体时,则应在缺口朝下的折流板最高处开通气口。
卧式换热器、冷凝器和重沸器的壳程介质为气、液相共存或液体中含有固体物料时,折流板缺口应垂直左右布置,并在折流板最低处开通液口。
六、综合题1.有一采用局部无损检测的空气储罐,设计压力p为2.0MPa,设计温度为50℃,内径D i为1000mm,壳体材料为20R板材,腐蚀裕量C2为1.0mm,其封头为整板成形的标准椭圆形封头,试计算封头的计算厚度、设计厚度并确定其名义厚度。
答:计算厚度:δ=KPc.Di’[2[σ] φ-0.5Pc]=1×2.0×1000/[2×133×1-0.5×2.0]=7.55mm设计厚度: δ+ C2=7.55+1.0=8.55 mm名义厚度: δn=10mm2.有一卧式储存容器,设计压力1.80MPa,设计温度50℃,内径1200mm,容积5m3,壳体材料16MnR,介质为混合液化石油气。
问:答:①该容器应划为第几类压力容器?为什么?(Ⅱ)②其对接接头无损检测比例为多少?(100%,意味着φ=1.0)采用射线检测时,其合格级别最低可以为几级?(Ⅱ)③是否必须进行焊后热处理?(必须进行焊后热处理)GB 150:10.8.2.1(e)、容规4.5.3.2.2(4)。
