关于电气运行设备过热的原因分析和对策

关于电气运行设备过热的原因分析和对策电力系统电气设备的主要功能是用来传输、分配电能和转换电能的，这些功能的实现最终是通过电流的流通来完成的。

此时，无论正常时通过工作电流，或故障时通过短路电流，导体都要发热，在特定条件下，发热有且只有一个正常范围，这样，监视电气设备是否正常运行就可以通过其发热情况来判断，若对通电导体的此特性不加以监督和限制，则会危及电气设备的安全运行，导致设备损坏或停电事故，甚至酿成重大火灾事故。

一、主要原因分析首先，常用的金属导体有铜、铝、锡、银、钢或硬铝、铝锰和铝镁合金等。

由于任何金属导体都有一定的电阻，其电阻与其本身的电阻率和平均温度系数有关，且有相应的熔点。

对于电气接头类的纯电阻设备来说，根据R=ρ×L/S和Q=I2×R×t，可以计算出导体的电阻及电流流过导体时的发热量；由公式Q=I2×R×t可以看出，当电气接头的接触电阻由于某种因素如接触材料、接触表面状况不良、氧化程度严重、接触压力较小、有效接触面积减小而增大时，或电流增大时，其发热量（温度）将相应增大，电阻率由于热效应而相应增大；引起电阻增大又使温度增加，如此恶性循环，一方面、使绝缘材料的绝缘性能和金属材料的机械强度下降，甚至在电动力作用下导体变形；另一方面、可能使接触面的温度升高超过其熔点而熔化，从而会使接头温度超过熔点温度而熔化；当系统发生短路时，随着短路电流急剧增加，接头因超温最容易发生熔化或熔断，同时会扩大为火灾事故和绝缘破坏事故。

其次，根据能量守恒原理，即导体产生的热量与耗散的热量应相等，导体的发热来自导体电阻损耗的热量；热量的耗散有对流、辐射和导热三种形式，具体来说，在稳定状态下，导体电阻损耗的热量及吸收太阳热量之和应等于导体辐射和空气对流散热之和（由于空气导热量很小，因此裸导体对空气的导热可略去不计），即有：QR + Qt=Q1 + Qf式中：QR 单位长度导体电阻损耗的热量，W/m；Qt 单位长度导体吸收太阳日照的热量，W/m；Q1 单位长度导体对流散热量，W/m；Qf 单位长度导体向周围介质辐射的热量，W/m。

电力变电站运行设备发热原因及预防对策

电力变电站运行设备发热原因及预防对策
随着电力工业的高速发展，电力变电站已成为电力系统的重要组成部分。

电力变电站内的各种设备在运行过程中往往会出现发热现象，这不仅会影响设备的正常运行，还会造成一定的安全隐患。

本文将从发热原因和预防对策两个方面进行探讨。

1.电气因素造成的发热
电气设备的运行中会产生电流和电场，电流通过设备时会产生磁场和电磁感应效应，从而导致设备内部电转矩、摩擦等能量转化为热能，进而引起设备发热。

机械设备在运转时会产生摩擦和磨损，从而使机械能转化为热能，造成设备发热。

例如变压器芯片和变压器油中的氧化、乳化，会使变压器内部的温度升高。

电力变电站中的一些设备，例如电池等在运行过程中会发生化学反应，从而释放出热能，进行转化，导致设备发热。

1.维护设备
设备因为长期的使用会产生磨损，如果发现设备有异响、温度升高等异常情况，应及时对设备进行检修，对于老化的设备及时进行更换，确保设备的正常运行。

在设备的中继装置、遥信、遥控等设备处应设置保护措施，对于设备异常操作等情况给予警示。

对于设备的温度、电压、电流等参数应做好实时监控，确保设备的稳定运行，从而减少因为设备发热造成的损伤。

3.改善运行环境
在电力变电站的运行过程中应改善环境，减少空气污染和尘埃的堆积。

同时应设定恰当的温度和湿度，避免环境过热或者过潮湿所造成的影响。

总之，电力变电站的设备发热是由多种因素造成的。

为了确保设备的正常运行，应在设备的维护、保护和改善运行环境方面进行加强，从而减少因为设备发热造成的损伤。

励磁系统五极刀闸过热处理策略

励磁系统五极刀闸过热处理策略励磁系统是电力发电厂中重要的设备之一，其稳定运行直接关系到发电厂的正常发电和电网的稳定运行。

而励磁系统中的五极刀闸作为励磁系统中的核心部件，其过热问题一直是工程技术人员关注的焦点之一。

本文将针对励磁系统五极刀闸过热问题进行深入探讨，并提出相应的处理策略。

一、励磁系统五极刀闸过热问题的原因分析励磁系统五极刀闸在长期运行中容易出现过热问题，其主要原因包括以下几点：1. 过载运行：励磁系统五极刀闸在过载运行时，会导致其内部温度急剧升高，从而引发过热问题。

2. 环境温度过高：在高温环境中运行的励磁系统五极刀闸容易受热影响，温度升高过快。

3. 设备老化：随着设备使用时间的增长，励磁系统五极刀闸的各种零部件会逐渐老化，其散热性能会逐渐下降，从而导致过热问题的出现。

4. 不良维护：励磁系统五极刀闸长期未得到及时的维护和保养，容易导致其内部零部件生锈腐蚀，进而影响其散热性能，加剧过热问题。

以上几点是励磁系统五极刀闸过热问题的主要原因，为了解决这些问题，需要采取科学合理的处理策略。

1. 提高设备负载能力励磁系统五极刀闸在运行过程中要避免长时间超载运行，超载会导致设备内部温度升高，从而引发过热问题。

需要合理安排设备的负载，提高其负载能力，从源头上避免过热问题的发生。

2. 加强设备的散热设计励磁系统五极刀闸在设计时要考虑其散热性能，合理设计散热结构，增加散热面积，提高散热效率，从而能够有效降低设备的温升，延长其使用寿命。

3. 定期检查和维护对励磁系统五极刀闸进行定期的检查和维护是防止过热问题的关键。

定期检查设备的各项参数，如温度、电流等，及时发现问题并进行处理。

定期清洁设备内部和外部的积灰，防止灰尘对设备的散热性能造成影响。

定期对设备进行润滑和加油，确保设备各个部件的正常运转。

4. 严格控制环境温度在设备的周围环境中要严格控制温度，保持良好的通风环境，避免高温环境对设备的影响。

可以通过增加降温设备，加强通风散热等方式，有效控制环境温度，减少对设备的热影响。

浅谈励磁闸刀发热故障及处理措施

４防范措施（１）在停机检修中，加强对励磁闸刀的检查，定期检修，对闸
【摘要】本文针对我厂＃１、２发电机励磁闸刀频繁发热的现状．对励磁闸刀发热的原因进行了剖析，重点分析励磁闸刀的发热原因以及对故障处理方法进行了介绍，并对励磁闸刀的运行和维护提出了自己的建议。
科技论坛
浅淡励磁南京电厂，江苏南京２１００３５）
由于锁紧弹簧压力不均或者刀头安装角度倾斜等原因，造成刀头接触面积减小，或者励磁闸刀经过多次拉合后，接触面受损，造成接触电阻变大，造成发热。３故障处理３．１在运行中发生励磁闸刀发热故障，前期可以通过外加强力风扇加强散热，小窒加装空调，控制环境温度，必要时可通过调整无功控制励磁电流大小控制励磁闸刀温度。并通过日常使用红外线成像仪巡查，记录温度曲线，确保励磁闸刀刀头温度控制在可控范围之内，防止出现温度超温发生刀头烧毁，重大停机等事故。也可以采取带电进行锁紧弹簧压力调整，减少刀头接触电阻，在调整过程中应做好绝缘防护，防止发生人身触电及短路事故。３．２如果闸刀在运行中无法检修，在停机检修中就必须对闸刀进行相应的处理，对于需要更换的新闸刀也应进行相应的检查，以保证闸刀检修或更换后安全稳定运行。（１）对动静触头表面进行检查，对动静触头表面以及导电杆接触面进行检查，清除表面氧化物，修平烧痕。（２）检查刀头紧力是否合适，并进行相应调整。（３）检查锁紧弹簧是否发生退火变形，必要时进行更换。（４）检查闸刀底座母排连接是否不正，如发生歪斜，或螺孔不正，则需进行调整，防止应力影响刀头接触面平行度。（５）刀头动静触头接触面积检查。可用０．０５毫米塞尺进行插入检查，如发现动静触头接触面积偏小或者出现不平行状况，就必须进行平行度调整。调整方法如下：１）将静触头固定螺栓松开，使静触头处于自由活动状态。２）将闸刀合上，调整位置，对角均匀收紧静触头固定螺栓，收紧时注意调整刀头，防止刀头受力不均，造成不平行。３）调整完成，使用０．０５毫米塞尺进行插入检查，也可使用水平直角尺检测刀头接触面平行度，如不平行则重复第一、第二步，直至刀头接触面保持平行。４）调整锁紧弹簧，使闸刀刀头紧力适度，拉合正常。５）测量刀头接触电阻，刀头接触电阻控在１２微欧以下，并保持两把闸刀刀头接触电阻相近。如接触电阻偏大，则重复第四步，进行紧力调整。６）进行三次拉合试验，再次检查接触电阻是否发生变化。（６）修复后严格按照检修工艺进行复装，刀头可涂抹合格的导电膏，导电膏涂抹应均匀，不得过厚。（７）闸刀安装时应注意安装顺序，不得将应力集中刀头上。

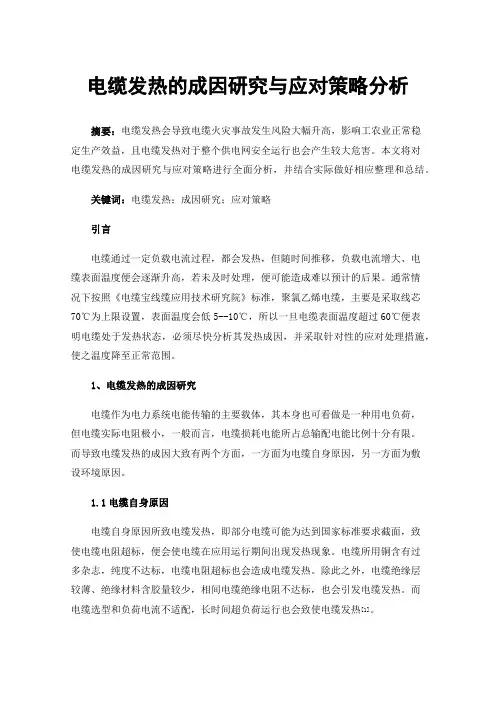

电缆发热的成因研究与应对策略分析

电缆发热的成因研究与应对策略分析摘要：电缆发热会导致电缆火灾事故发生风险大幅升高，影响工农业正常稳定生产效益，且电缆发热对于整个供电网安全运行也会产生较大危害。

本文将对电缆发热的成因研究与应对策略进行全面分析，并结合实际做好相应整理和总结。

关键词：电缆发热；成因研究；应对策略引言电缆通过一定负载电流过程，都会发热，但随时间推移，负载电流增大、电缆表面温度便会逐渐升高，若未及时处理，便可能造成难以预计的后果。

通常情况下按照《电缆宝线缆应用技术研究院》标准，聚氯乙烯电缆，主要是采取线芯70℃为上限设置，表面温度会低5--10℃，所以一旦电缆表面温度超过60℃便表明电缆处于发热状态，必须尽快分析其发热成因，并采取针对性的应对处理措施，使之温度降至正常范围。

1、电缆发热的成因研究电缆作为电力系统电能传输的主要载体，其本身也可看做是一种用电负荷，但电缆实际电阻极小，一般而言，电缆损耗电能所占总输配电能比例十分有限。

而导致电缆发热的成因大致有两个方面，一方面为电缆自身原因，另一方面为敷设环境原因。

1.1电缆自身原因电缆自身原因所致电缆发热，即部分电缆可能为达到国家标准要求截面，致使电缆电阻超标，便会使电缆在应用运行期间出现发热现象。

电缆所用铜含有过多杂志，纯度不达标，电缆电阻超标也会造成电缆发热。

除此之外，电缆绝缘层较薄、绝缘材料含胶量较少，相间电缆绝缘电阻不达标，也会引发电缆发热。

而电缆选型和负荷电流不适配，长时间超负荷运行也会致使电缆发热[1]。

1.2敷设环境原因敷设环境原因所致电缆发热，即施工阶段，接线端子尺寸较小、或接线端和电缆压接不紧密，便会使得电缆断头区域电阻超标，从而引发电缆过热。

若电缆敷设过于密集，电缆正常运行期间，所产生的热量难以实时消散，也会随时间推移出现电缆发热现象。

除此之外，电缆敷设在槽盒区域或者密闭区域、电缆敷设周围存在热源、错用普通电缆做高频负荷、电网中谐波含量过度、电缆设计选型不符合实际等，都会造成电缆过热的问题发生[2]。
