不锈钢材质名称对照表

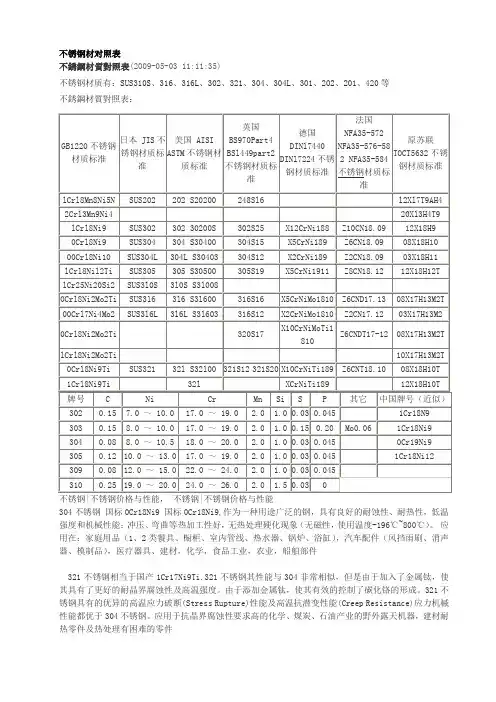

不锈钢材对照表
不锈钢材对照表不銹鋼材質對照表(2009-05-03 11:11:35)不锈钢材质有：SUS310S、316、316L、302、321、304、304L、301、202、201、420等不銹鋼材質對照表：不锈钢|不锈钢价格与性能，不锈钢|不锈钢价格与性能304不锈钢国标0Cr18Ni9 国标0Cr18Ni9,作为一种用途广泛的钢，具有良好的耐蚀性、耐热性，低温强度和机械性能；冲压、弯曲等热加工性好，无热处理硬化现象（无磁性，使用温度-196℃~800℃）。
应用在：家庭用品（1、2类餐具、橱柜、室内管线、热水器、锅炉、浴缸），汽车配件（风挡雨刷、消声器、模制品），医疗器具、建材，化学，食品工业，农业，船舶部件321不锈钢相当于国产1Cr17Ni9Ti,321不锈钢其性能与304非常相似，但是由于加入了金属钛，使其具有了更好的耐晶界腐蚀性及高温强度。
由于添加金属钛，使其有效的控制了碳化铬的形成。
321不锈钢具有的优异的高温应力破断(Stress Rupture)性能及高温抗潜变性能(Creep Resistance)应力机械性能都优于304不锈钢。
应用于抗晶界腐蚀性要求高的化学、煤炭、石油产业的野外露天机器，建材耐热零件及热处理有困难的零件316不锈钢国标0Cr17Ni12Mo2 国标0Cr17Ni12Mo2,因添加Mo,故其耐蚀性,耐大气腐蚀性和高温强度特别好,可在苛刻的条件下使用;加工硬化性优(无磁性). 应用在：海水里用设备、化工、染料、造纸、草酸、肥料等生产设备;照像、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母.316L不锈钢国标00Cr17Ni14Mo2 国标00Cr17Ni14Mo2,作为316钢种的低C系列,除与316钢的有相同的特性外,其抗晶界腐蚀性优于316；另外增加了钼元素,可以显著提高其耐晶间腐蚀、氧化物应力腐蚀的能力,以及减少焊接时的热裂倾向性.还有良好的耐氯化物腐蚀的性能.应用在：常用于纯水、蒸馏水、药品、酱、醋等卫生要求高、介质腐蚀性能强的场合，316钢的特别用途中对抗晶界腐蚀有特别要求的产品。
各种不锈钢牌号及其用途一览表
各种不锈钢牌号及其用途一览表表A.1类型序号牌号特性和用途奥氏体型112Cr17Mn6Ni5N节镍钢，冷加工有弱磁性，有一定的耐腐蚀性，可用于室内装饰材料。
212Cr18Mn8Ni5N节镍钢，冷加工有弱磁性，有一定的耐腐蚀性，可用于室内装饰材料。
320Cr15Mn15Ni2N录像机精密轴、传感器等无磁元件412Cr18Ni9冷加工可获得高强度，建筑物外表装饰材料、高强度弹簧元件。
也可用于不锈钢丝绳、钢绞线原料等。
5Y12Cr18Ni9提高可切削性，耐烧蚀性。
最适用自动车床。
如轴类。
6Y12Cr18Ni9Cu3易切削钢。
提高冷加工性。
主要用作汽车零部件。
706Cr19Ni10作为不锈钢、耐热钢使用最广。
食品设备，一般化学设备，原子能工业用材。
也可用于不锈钢丝绳、钢绞线原料等。
807Cr19Ni10作为不锈钢、耐热钢使用最广。
食品设备，一般化学设备，原子能工业用材。
9022Cr19Ni1006Cr19Ni10的超低碳钢，耐晶间腐蚀性优良。
1006Cr18Ni9Cu2冷加工性能较好，常用于制作螺栓、螺母等紧固件。
1106Cr19Ni9Cu2冷加工性能较好，常用于制作螺栓、螺母等紧固件。
1206Cr18Ni9Cu3提高冷加工性能，常用于制作螺钉等紧固件，有时用于制作形状复杂的零部件，1306Cr19Ni10N提高钢的强度和加工硬化倾向，改善钢的耐点蚀和晶间腐蚀性。
用于有一定耐腐性要求，并要求较高强度和减轻重量的结构部件。
也可作为钢绞线原料。
1406Ni18Cr16无磁不锈钢，具有很强的抗电磁干扰能力，主要用于制作电磁测量系统仪器、仪表元件。
1506Cr17Ni12Mo2耐海水和其它各种介质，比06Cr19Ni10耐蚀性优越。
主要用于耐点腐蚀材料。
也可作为钢丝绳及钢绞线原料。
16022Cr17Ni12Mo206Cr17Ni12Mo2的超低碳钢，耐晶间腐蚀性较之更好。
适用于石油化工、印染及原子能工业用材料。
各种不锈钢牌号对照表
不锈钢型号分类
沉淀硬化型不锈钢。具有有很好的成形性能和良好的焊接性，可作为超高强度的材料在核 工业、航空和航天工业中应用。按成分可分为 Cr 系（SUS400）、Cr－Ni 系（SUS300）、Cr－Mn－Ni（SUS200）及析出硬化系（SUS600）。 200 系列—铬-镍-锰 奥氏体不锈钢 300 系列—铬-镍 奥氏体不锈钢 301—延展性好，用于成型产品。也可通过机械加工使其迅速硬化。焊接性好。抗磨性和疲 劳强度优于 304 不锈钢。 302—耐腐蚀性同 304，由于含碳相对要高因而强度更好。 303—通过添加少量的硫、磷使其较 304 更易切削加工。 304—即 18/8 不锈钢。GB 牌号为 0Cr18Ni9。 309—较之 304 有更好的耐温性。 316—继 304 之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添 加钼元素使其获 得一种抗腐蚀的特殊结构。由于较之 304 其具有更好的抗氯化物腐蚀能力因而也作“船用钢” 来使用。 SS316 则通常用于核燃料回收装置。18/10 级不锈钢通常也符合这个应用级别。 321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似 304。 400 系列—铁素体和马氏体不锈钢 408—耐热性好，弱抗腐蚀性，11%的 Cr，8%的 Ni。 409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。 410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。 416—添加了硫改善了材料的加工性能。 420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。也用于外科手术刀具，可 以做的非常光亮。 430—铁素体不锈钢，装饰用，例如用于汽车饰品。良好的成型性，但耐温性和抗腐蚀性要 差。 440—高强度刃具钢，含碳稍高，经过适当的热处理後可以获得较高屈服强度，硬度可以达 到 58HRC， 属于最硬的不锈钢之列。最常见的应用例子就是“剃须刀片”。常用型号有三种：440A、440B、 440C，另外还有 440F（易加工型）。 500 系列—耐热铬合金钢。 600 系列—马氏体沉淀硬化不锈钢。 630—最常用的沉淀硬化不锈钢型号，通常也叫 17-4；17%Cr，4%Ni。
不锈钢材料化学成分对照表
3)
9Cr18MoV
0.85-0.95 17.00-19.00
3)
沉
淀 630不锈钢化学成分 0Cr17Ni4Cu4Nb
≤0.07 15.50-17.50 6.50-7.50
硬
化 631不锈钢化学成分
0Cr17Ni7Al
≤0.09 16.00-18.00 6.50-7.50
型 632不锈钢化学成分 0Cr15Ni7Mo2Al
-
≤0.035 ≤0.030 1.20-2.75 ≤1.00 1.00-2.50
-
-
≤0.035 ≤0.030 3.00-4.00 ≤1.00
-
-
-
≤0.035 ≤0.030 3.00-4.00 ≤1.00
-
-
-
≤0.035 ≤0.030 2.50-3.50 ≤1.00
-
-
Ti5(C%-0.02)~0.08
17.00-19.00 9.00-12.00 ≤2.00
17.00-19.00 9.00-13.00 ≤2.00
17.00-19.00 8.50-10.50 ≤2.00
15.00-20.00 11.50-15.00 ≤2.00
23.00-28.00 3.00-6.00 ≤1.50
|
1Cr18Ni11Si4AlTi 0.10-0.18 17.50-19.50 10.--120.. ≤0.80
3)
体 410J1不锈钢化学成分
1Cr13Mo
≤0.08-0.18 11.50-14.00
3)
420J1不锈钢化学成分
2Cr13
0.16-0.25 12.00-14.00
3)
型 420J2不锈钢化学成分
国内外不锈钢材质对照表
国内外不锈钢材质对照表GB JIS AISI/SATM UNS代号DIN17006 DIN17007 0Cr18Ni9(0Cr19Ni9)SUS 304 304 S30400 X5CrNi18-10 1.43010Cr19Ni10(00Cr19Ni10)SUS 304L 304L S30403 X2CrNi19-11 1.43060Cr25Ni20 SUS 304S 304S S31008 X12CrNi25-21 1.48450Cr17Ni12Mo2 SUS 316 316 S31600X5CrNiMo17-12-2X5CrNiMo17-13-3 1.4401 1.443600Cr17Ni14Mo2 SUS 316L316LS31603 X2CrNiMo18-14-3 1.4404 0Cr19Ni13Mo3 SUS 317 317 S31700 X2CrNiMo17-13-3 1.4439 00Cr19Ni13Mo3(00Cr17Ni14Mo3)SUS 317L 317L S3703 X2CrNiMo18-16-4 1.4438 (1Cr18Ni9Ti) X12CrNi18-9 1.4878 0Cr18Ni10Ti SUS 321 321 S32100 X6CrNiTi18-10 1.4541 0Cr18Ni11Nb SUS 347 347 S34700 X6CrNiNb18-10 1.4550 不锈钢材质1不锈钢材质，有着接近镜面的光亮度，触感硬朗冰冷，属于比较前卫的装饰材料，符合金属时代的酷感审美。
不锈钢材质通常按基体组织分为： 1、铁素体不锈钢。
含铬12％～30％。
其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。
2、奥氏体不锈钢。
含铬大于18％，还含有 8％左右的镍及少量钼、钛、氮等元素。
综合性能好，可耐多种介质腐蚀。
3、奥氏体 - 铁素体双相不锈钢。
国内外不锈钢材质对照表
国内外不锈钢材质对照表GB JIS AISI/SATM UNS代号DIN17006 DIN17007 0Cr18Ni9(0Cr19Ni9)SUS 304 304 S30400 X5CrNi18-10 1.43010Cr19Ni10(00Cr19Ni10)SUS 304L 304L S30403 X2CrNi19-11 1.43060Cr25Ni20 SUS 304S 304S S31008 X12CrNi25-21 1.48450Cr17Ni12Mo2 SUS 316 316 S31600 X5CrNiMo17-12-2X5CrNiMo17-13-31.44011.443600Cr17Ni14Mo2 SUS 316L 316L S31603 X2CrNiMo18-14-3 1.44040Cr19Ni13Mo3 SUS 317 317 S31700 X2CrNiMo17-13-3 1.443900Cr19Ni13Mo3(00Cr17Ni14Mo3)SUS 317L 317L S3703 X2CrNiMo18-16-4 1.4438(1Cr18Ni9Ti) X12CrNi18-9 1.48780Cr18Ni10Ti SUS 321 321 S32100 X6CrNiTi18-10 1.45410Cr18Ni11Nb SUS 347 347 S34700 X6CrNiNb18-10 1.4550不锈钢材质不锈钢材质，有着接近镜面的光亮度，触感硬朗冰冷，属于比较前卫的装饰材料，符合金属时代的酷感审美。
不锈钢材质通常按基体组织分为： 1、铁素体不锈钢。
含铬12％～30％。
其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。
2、奥氏体不锈钢。
含铬大于18％，还含有 8％左右的镍及少量钼、钛、氮等元素。
综合性能好，可耐多种介质腐蚀。
3、奥氏体 - 铁素体双相不锈钢。
兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。
各类不锈钢牌号对照表
各类不锈钢牌号对照表收集中国、美国、日本、欧盟、德国、前苏联等国家不锈钢材质标准,形成转换对照表最新国内外不锈钢牌号对照序号中国GB 旧牌号新牌号(07、10) 前苏联(TOCT) 德国(DIN) 法国(NF) 日本(JIS) (AISI/ ASTM) 201 202 ― ― 301 ― 302 303 303Se 302B 304 304L 304N XM21 304LN 305 ― 309S 310S 316 ― ― 316Ti 316L 316N 316LN 美国(UNS)奥氏体不锈钢1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 12Cr17Mn6Ni5 12X17T9AH4 ― ― SUS201 N 1Cr18Mn8Ni5N 12Cr18Mn9Ni5 12X17T9AH4 X8CrMnNi189 Z15CNM19.08 SUS202 1Cr18Mn10Ni5 ― ― ― ― Mo3N 2Cr13Mn9Ni4 20X13H4T9 ― ― ― 1Cr17Ni7 12Cr17Ni7 09X17H7Ю X12CrNi17.7 Z12CN17.07 SUS301 1Cr17Ni8― X12CrNi17.7 ― __1 1Cr18Ni9 12X18H9 X12CrNi18.8 Z10CN18.09 SUS302 Y1Cr18Ni9 ― X12CrNiS18.8 Z10CNF18.09 SUS303 Y1Cr18Ni9Se 12X18H10E ― ― __e 1Cr18Ni9Si3 ― X12CrNiSi18.8 ― __ 1Cr17Mn6Ni5N 0Cr18Ni9 00Cr19Ni10 0Cr19Ni9N 06Cr19Ni10 022Cr19Ni10 06Cr19Ni10N 08X18H10 03X18H11 ― ― ― 12X18H12T 8X18H12T、06X18H1106Cr23Ni13 06Cr25Ni20 ― ― X5CrNi18.9 X2CrNi18.9 ― X5CrNiNb18.9 X2CrNiN18.10 X5CrNi19.11 X5CrNi19.11 X7CrNi23.14 ― Z6CN18.09 Z2CN18.09 ― ― Z2CN18.10 Z8CN18.12 Z8CN18.12 ― ― Z6CND17.12 ― SUS304 __ __1 __2 __N SUS305 ― __ __ SUS316 ― ― S2022年0 S2022年0 ― ― S__ ― S__ S__ S__ S__ S__ S__ S__ S__ S__ S__ ― S__ S__ S__ ― ― S__ S__ S__ S__0Cr19Ni10NbN 06Cr19Ni9NbN 00Cr18Ni10N 1Cr18Ni12 0Cr18Ni12 0Cr23Ni13 0Cr25Ni20 0Cr17Ni12Mo2 022Cr19Ni10N 10Cr18Ni1206Cr17Ni12Mo 08X17H13M2 X5CrNiMo18.10 2 T 10X17H13M2 1Cr17Ni12Mo2 ― T 0Cr18Ni12Mo2 Ti08X17H13M2 X10CrNiMoTi18 Z6CNDT17.12 T .101Cr18Ni12Mo2 06Cr17Ni12Mo 10X17H13M2 X10CrNiMoTi18 Z8CNDT17.12 __i Ti 2Ti T .10 00Cr17Ni14Mo 022Cr17Ni12M 03X17H14M2 X2CrNiMo18.10 Z2CND17.12 __ 2 o2 0Cr17Ni12Mo2 06Cr17Ni12Mo ― ― ― __ N 2N Z2CND17.12 00Cr17Ni13Mo 022Cr17Ni13M X2CrNiMoN18.1 ― __N 2N o2N 2 (AZ)最新国内外不锈钢牌号对收集中国、美国、日本、欧盟、德国、前苏联等国家不锈钢材质标准,形成转换对照表27 28 29 30 31 32 33 34 35 36 37 38 39 400Cr18Ni12Mo2 06Cr18Ni12Mo ― ― ― __1 Cu2 2Cu2 00Cr18Ni14Mo 022Cr18Ni14M __1 ― ― ― 2Cu2 o2Cu2 L 0Cr18Ni12Mo3 08X17H15M3 ― Z6CNDT17.13 ― Ti T 1Cr18Ni12Mo3 10X17H13M3 X10CrNiMoTi18 Z8CNDT17.13B ― Ti T .12 06Cr18Ni12Mo 08X17H15M3 0Cr19Ni13Mo3 X5CrNiMo17.13 ― SUS317 2Cu2 T 00Cr19Ni13Mo 022Cr19Ni13M 03X16H15M3 X2CrNiMo18.16 Z2CND19.15 __ 3 o3 0Cr18Ni16Mo5 1Cr18Ni9Ti 0Cr18Ni10Ti 1Cr18Ni11Ti 0Cr18Ni11Nb 1Cr18Ni11Nb 0Cr18Ni9Cu3 0Cr18Ni13Si4 ― 12X18H9T ― ― __1 SUS321 SUS321 ― SUS347 ― SUSXM7 __J 1― ― ― ― 317 317L ― 321 321 ― 347 ― XM7 XM15― ― ― ― S__ S__ ― S__ S__ ― S__ ― S__ S__X12CrNiTi18.9 Z10CNT18.10 Z6CNT18.11 ―06Cr18Ni10Ti 08X18H10T X10CrNiTi18.9 12X18H10T ―06Cr18Ni11Nb 08X18H12B X10CrNiNb18.9 Z6CNNb18.10 12X18H12B ― ― ― ― ― ― Z6CNU18.10 ―奥氏体-铁素体型不锈钢(双相不41 42 43 44 45 0Cr26Ni5Mo2 ―― 08X21H6M2T X8CrNiMo275 ― ― ― ― ―― ― ― ― __1 ― ― __3 L ― 329 ― ― ― ― S__ ― ― ― ― 1Cr18Ni11Si4 15X18H12C4 AlTi TЮ 1Cr21Ni5Ti 12X21H5T 00Cr18Ni5Mo3 022Cr19Ni5Mo ― Si2 3Si2N 00Cr24Ni6Mo3 ― N 0Cr13A1 00Cr12 1Cr15 00Cr17 1Cr17 Y1Cr17 1Cr17Mo 10Cr17Mo 022Cr18NbTi 53 00Cr17Mo ― ― ― __ ― 10Cr17 06Cr13Al 022Cr12 1X12CЮ ― ― ― 12X7 ― ―铁素体型不锈钢46 47 48 49 50 51 52 X7CrAl13 ― ― ― X8Cr17 X12CrMoS17 X6CrMo17 Z6CA13 ― ― ― Z8C17 Z10CF17 Z8CD17.01 SUS405 __ SUS429 __ SUS430 __ SUS434 405 ― 429 ― 430 430F 434 S__ ― S__ ― S__ S__ S__ S__ ― 收集中国、美国、日本、欧盟、德国、前苏联等国家不锈钢材质标准,形成转换对照表54 55 56 5700Cr18Mo2 1Cr25Ti 00Cr27Mo 00Cr30Mo2019Cr19Mo2Nb Ti― 15X25T ― ―― X8Cr28 ― ―― ― Z01CD26.1 ―SUS444 ― __ __1444 446 XM27 ―S__ S__ S__ S__马氏体不锈钢58 59 60 61 62 63 64 65 1Cr12 0Cr13 1Cr13 1Cr13Mo Y1Cr13 2Cr13 3Cr13 7Cr17 30Cr13 68Cr17 12Cr13 12Cr12 ― 08X13 12X13 ― ― 20X13 ―― ―― ― X7Cr13、X7Cr14 X10Cr13 X15CrMo13 X12CrS13 X20Cr13 ―― ―― ― Z6C13 Z12C13 ― Z12CF13 Z20C13 ―― ―― SUS403 __ SUS410 __1 SUS416 __1 __2 __ 403 410S 410 ― 416 420 ―― 440A S__ S__ S__ ― S__ S42022年―― S__不锈钢说明不锈钢的种类繁多，常温下按组织结构可分为几类：1.奥氏体型：如304、321、316、310等；2.马氏体或铁素体型：如430、420、410等；各种不锈钢的耐腐蚀性能304是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能(耐腐蚀和成型性)的设备和机件。
国内外不锈钢材质对照表
国内外不锈钢材质对照表不锈钢材质不锈钢材质，有着接近镜面的光亮度，触感硬朗冰冷，属于比较前卫的装饰材料，符合金属时代的酷感审美。
不锈钢材质通常按基体组织分为： 1、铁素体不锈钢。
含铬12％～30％。
其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈通俗地说，不锈钢就是不容易生锈的钢，实际上一部分不锈钢，既有不锈性，又有耐酸性〔耐蚀性〕。
不锈钢的不锈性和耐蚀性是由于其外表上富铬氧化膜〔钝化膜〕的形成。
这种不锈性和耐蚀性是相对的。
试验说明，钢在大气、水等弱介质中和硝酸等氧化性介质中，其耐蚀性随钢中铬含量的增加而提高，当铬含量到达一定的百分比时，钢的耐蚀性发生突变，即从易生锈到不易生锈，从不耐蚀到耐腐蚀。
不锈钢的分类方法很多。
按室温下的组织结构分类，有马氏体型、奥氏体型、铁素体和双相不锈钢；按主要化学成分分类，基本上可分为铬不锈钢和铬镍不锈钢两大系统；按用途分则有耐硝酸不锈钢、耐硫酸不锈钢、温度范围内的强韧性等系列特点，所以在重工业、轻工业、生活用品行业以及建筑装饰等行业中获取得广泛的应用。
、奥氏体不锈钢在常温下具有奥氏体组织的不锈钢。
钢中含Cr约18%、Ni 8%~10%、C约0.1%时，具有稳定的奥氏体组织。
奥氏体铬镍不锈钢包括著名的18Cr-8Ni钢和在此基础上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素发展起来的高Cr-Ni系列钢。
奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不可能通过相变使之强化，仅能通过冷加工进行强化。
如加入S，Ca，Se，Te等元素，则具有良好的易切削性。
此类钢除耐氧化性酸介质腐蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸、尿素等的腐蚀。
此类钢中的含碳量假设低于0.03%或含Ti、Ni，就可显著提高其耐晶间腐蚀性能。
高硅的奥氏体不锈钢浓硝酸肯有良好的耐蚀性。
由于奥氏体不锈钢具有全面的和良好的综合性能，在各行各业中获得了广泛的应用。
不锈钢材料对照表
167
8
S58C
1060
9
Ck101
060A96
187
0
SUP4
1095
10
X120Mn12
Z120M12
X120M12
XG120Mn12
I-
X120Mn12
SCMnH/1
9
100Cr6
Gr15;45Gr
534A99
31
100C6
100Cr6
225
8
SUJ2
52100
9
15Mo3
1501-240
M3
10/11
BM4
2
SKH59
结构钢材料对照表
添加时间:2009-08-04
详细信息:
结构钢材料对照表
材料对照表结构钢
工件材
加工特
国家和标准
德国
中国
英国
法国
意大利
比利时
瑞典
西班牙
日本
美国
料组
性组
材料
编号
DIN
GB
BS
EN
AFNOR
UNI
NBN
SS
UNE
JIS
AISI/SAE
P
1
C15
15
080M15
403
12/13
X7Cr14
^■(ovws
12/13
X10Cr13
1Cr13
410S21
56A
Z10C14
X12Cr13
230
2
SUS410
410
12/13
X6Cr17
1Cr17
430S15
60
各种不锈钢牌号及其化学成分一览表
各种不锈钢牌号及化学成分一览表表1奥氏体型不锈钢的牌号及化学成分（续）表2奥氏体—铁素体型不锈钢牌号及化学成分序号统一数字代号牌号化学成分（质量分数）/%C Si Mn P S Ni Cr Mo Cu N W PRE a26S21953022Cr19Ni5Mo3Si2N≤0.030 1.30～2.001.00～2.00≤0.035≤0.0304.50～5.5018.00～19.502.50～3.00-0.05～0.12--27S2101403Cr22Mn5Ni2CuMoN≤0.040≤1.004.00～6.00≤0.040≤0.0301.35～1.7021.00～22.000.10～0.800.10～0.800.20～0.25--28S22023022Cr23Ni2N≤0.030≤1.00≤2.00≤0.040≤0.0101.00～2.8021.50～24.00≤0.45-0.18～0.26--29S22253022Cr22Ni5Mo3N≤0.030≤1.00≤2.00≤0.030≤0.0204.50～6.5021.00～23.002.50～3.50-0.08～0.20--30S22053022Cr23Ni5Mo3N≤0.030≤1.00≤2.00≤0.030≤0.0204.50～6.5022.00～23.003.00～3.50-0.14～0.20--31S23043022Cr23Ni4MoCuN≤0.030≤1.00≤2.50≤0.035≤0.0303.00～5.5021.50～24.500.05～0.600.05～0.600.05～0.20--32S2555403Cr25Ni6Mo3Cu2N≤0.04≤1.00≤1.50≤0.035≤0.0304.50～6.5024.00～27.002.90～3.901.50～2.500.10～0.25--33S25073022Cr25Ni7Mo4N≤0.030≤0.80≤1.20≤0.035≤0.0206.00～8.0024.00～26.003.00～5.00-0.24～0.32-≥4134S27603022Cr25Ni7Mo4WCuN≤0.030≤1.00≤1.00≤0.030≤0.0106.00～8.0024.00～26.003.00～4.000.50～1.000.20～0.300.50～1.00≥40a PRE=Cr%+3.3Mo%+16N%。
详细不锈钢名称、成分对照表
联系方式 联 系 人： 梁光辉 联系电话： 020-89236490 87758959 传真电话： 020-62351212 移动电话： 13392693309
涂 层 测 厚 仪 ,超 声 波 测 厚 仪 涂层测厚仪系列 超声波测厚仪系列 金相显微镜 激光测径仪，激光测距仪 X射线探 伤机 硬度计系列 超声波硬度计,便携维氏硬… 里氏硬度计 邵氏硬度计 时代洛氏硬度计 布氏硬度计 维氏硬度计 表面洛氏硬度计 粗糙度仪系列 超声波探伤仪
测振仪 测温仪 金属光谱分析仪 弹簧拉压试验机 其他检测设备 激光测径仪 焊机 氩弧焊机 气保焊机 手工焊焊机 交直流方波焊机 液压万能试验机 冲击试验机
不锈钢牌号分类及对照表
不锈钢牌号分组：
200 系列—铬-镍-锰奥氏体不锈钢 300 系列— 铬-镍奥氏体不锈钢 型号 301—延展性好，用于成型产品。也可通过机械加工使其迅速硬化。焊接性好。抗磨性和疲劳强 度优于 304不锈钢。 型号 302—耐腐蚀性同304，由于含碳相对要高因而强度更好。 型号 303—通过添加少量的硫、磷使其较304更易切削加工。 型号 304—通用型号；即18/8不锈钢。GB牌号为0Cr18Ni9。 型号 309—较之304有更好的耐温性。 型号 316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼 元素使其获得一种抗腐蚀的特殊结构。由于较之 304其具有更好的抗氯化物腐蚀能力因而也作“船用 钢”来使用。SS316则通常用于核燃料回收装置。18/10级不锈钢通常也符合这个应用级别。[1] 型号 321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似 304。 400 系列— 铁素体和马氏体不锈钢 型号 408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。 型号 409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。 型号 410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。 型号 416—添加了硫改善了材料的加工性能。 型号 420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。也用于外科手术刀具，可以做的 非常光亮。
