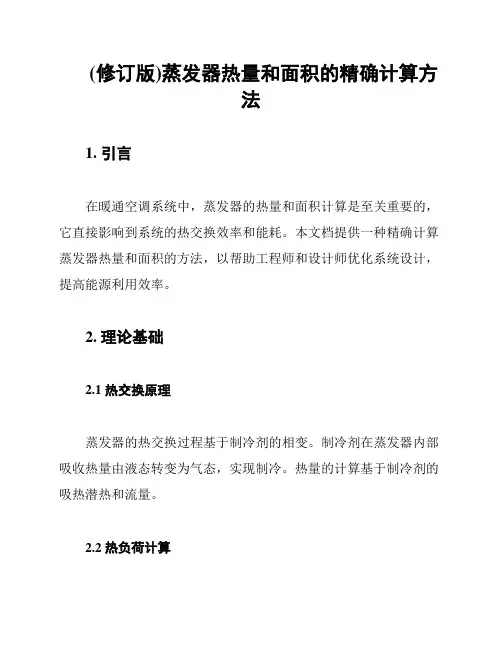

(修订版)蒸发器热量和面积的精确计算方法
(修订版)蒸发器热量和面积的精确计算方法1. 引言在暖通空调系统中，蒸发器的热量和面积计算是至关重要的，它直接影响到系统的热交换效率和能耗。
本文档提供一种精确计算蒸发器热量和面积的方法，以帮助工程师和设计师优化系统设计，提高能源利用效率。
2. 理论基础2.1 热交换原理蒸发器的热交换过程基于制冷剂的相变。
制冷剂在蒸发器内部吸收热量由液态转变为气态，实现制冷。
热量的计算基于制冷剂的吸热潜热和流量。
2.2 热负荷计算蒸发器的热负荷是指在特定工况下，蒸发器需要吸收或放出的热量。
热负荷计算应考虑室内外温差、湿度、人员负荷、设备负荷等因素。
3. 热量计算步骤3.1 确定设计参数- 室内外温差- 相对湿度- 人员、设备等动态负荷- 房间使用时间3.2 计算热负荷根据设计参数，计算房间总热负荷。
可以使用以下公式：\[ Q = U \times A \times (T_{indoor} - T_{outdoor}) \]其中：- \( Q \) 为热负荷（W）- \( U \) 为热传递系数（W/m²·K）- \( A \) 为蒸发器面积（m²）- \( T_{indoor} \) 为室内温度（K）- \( T_{outdoor} \) 为室外温度（K）3.3 计算制冷剂吸热量根据制冷剂的物性数据，计算单位质量制冷剂的吸热量。
公式如下：\[ Q_{evap} = \dot{m} \times h_f \]其中：- \( Q_{evap} \) 为制冷剂吸热量（W）- \( \dot{m} \) 为制冷剂质量流量（kg/s）- \( h_f \) 为制冷剂的吸热潜热（J/kg）4. 面积计算步骤4.1 确定制冷剂流量根据热负荷和制冷剂吸热量，确定制冷剂的流量。
\[ \dot{m} = \frac{Q}{h_f} \]4.2 选择蒸发器型号根据制冷剂流量和蒸发器面积，选择合适的蒸发器型号。
用于浓度较高料液蒸发的三效降膜式蒸发器换热面积的计算
中 图分 类 号 ： Ｔ Ｑ０ １ ５
文献标志码 ： Ａ
文章 编 号 ： １ ０ ０ ７ ． ７ ８ ７ ｌ （ ２ ０ １ ５ ） ０ １ － ０ ０ ７ ２ — ０ ３
蒸发 料液 浓 度越 高 ，蒸发 就越 困难 ，蒸 发 面积 也 随 之增 大 ，麦芽 糖 浆一 般蒸 发浓 度较 高 ，不 过这 种料 液 的 特点 是随 着温 度 的升 高粘 度在 降 低 ，其蒸 发 面积要 比蒸 发一 般 料 液 的 大 ，仅 以 ＭＮ Ｊ Ｍ０ ３ — ３ ２ ０ ０型 三 效 降 膜式 蒸发 器在 麦芽 糖浆 生产 中 的设 计及 应用 为例 进行 阐述 。
ｅ ｖ ａ ｐｏ ｒ ａ ｔ ｏ ｒ ｉ ｎ ｔ ｈｅ ｐ ｒ ｏｄ ｕｃ ｔ ｉ ｏ ｎ ｏｆ ｍａ ｌ ｔ ｓ ｙｒ ｕ ｐ．
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ：ｈ ｉ ｇ ｈ ｃ ｏ ｎ ｃ ｅ ｎ ｔ ｒ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｓ ｌ ｕ ｒ ｒ ｙ ｅ ｖ ａ ｐ ｏ ｒ ａ ｔ ｉ ｏ ｎ； ｍａ ｌ ｔ ｓ ｙ ｕ ｐ；ｔ ｒ ｈ ｅｅ ｒ — ｗａ ｙ ｆ ａ ｌ ｌ ｉ ｎ ｇ ｉ ｆ ｌ ｍ ｅ ｖ ａ ｐ ｏ ｒ ａ ｔ ｏ ｒ ；ｔ ｈ ｅ ｄ ｅ ｓ ｉ ｇ ｎ ａ ｎ ｄ
７ ２ ２ ０ １ ５ ．Ｖ ＿ ｏ 』 ． Ｊ ８ ． 』 ｖ ０ ． Ｊ
饮 料 工 业
机械装备 ※
用于浓度较高料液蒸发的三效降膜式
蒸发器换热面积的计算
刘殿 宇
（ 华 禹 乳 品 机 械 制 造 有 限 公 司 ，黑龙 江 摘 安达 １ ５ １ ４ ０ ０ ）
要 ：蒸 发 料 液 浓 度 越 高 ， 蒸 发 就越 困难 ， 蒸发面积也随之增大 ， 麦芽糖浆一 般蒸发浓度较高 ， 不 过 这 种 料 液 的特
(详全版)蒸发器热量与面积的计算规则
(详全版)蒸发器热量与面积的计算规则1. 引言本文档旨在详细阐述蒸发器热量与面积的计算规则，为设计、安装和运行蒸发器系统的相关人员提供参考。
本文档适用于各类蒸发器，包括工业用和商用蒸发器。
2. 热量计算2.1 热负荷计算蒸发器的热负荷是指在蒸发过程中，需要从物料中去除的热量。
热负荷的计算公式如下：\[ Q = m \cdot c \cdot (T_{in} - T_{out}) \]其中：- \( Q \) 表示热负荷，单位为千瓦（kW）；- \( m \) 表示物料的质量，单位为千克（kg）；- \( c \) 表示物料的比热容，单位为千克摄氏度（kg·℃）；- \( T_{in} \) 表示物料的入口温度，单位为摄氏度（℃）；- \( T_{out} \) 表示物料的出口温度，单位为摄氏度（℃）。
2.2 热量传递系数热量传递系数是指单位时间内通过单位面积的热量，与热负荷和换热面积之间的关系。
热量传递系数的计算公式如下：\[ U = \frac{Q}{A \cdot (T_{in} - T_{out})} \]其中：- \( U \) 表示热量传递系数，单位为瓦特每平方米（W/m²）；- \( Q \) 表示热负荷，单位为瓦特（W）；- \( A \) 表示换热面积，单位为平方米（m²）；- \( T_{in} \) 表示物料的入口温度，单位为摄氏度（℃）；- \( T_{out} \) 表示物料的出口温度，单位为摄氏度（℃）。
2.3 蒸发器热量计算蒸发器的热量计算需要考虑热负荷、热量传递系数和换热面积。
蒸发器的热量计算公式如下：\[ Q_{evap} = U \cdot A \cdot (T_{in} - T_{out}) \]其中：- \( Q_{evap} \) 表示蒸发器的热量，单位为千瓦（kW）；- \( U \) 表示热量传递系数，单位为瓦特每平方米（W/m²）；- \( A \) 表示换热面积，单位为平方米（m²）；- \( T_{in} \) 表示物料的入口温度，单位为摄氏度（℃）；- \( T_{out} \) 表示物料的出口温度，单位为摄氏度（℃）。
3蒸发器的传热面积计算
3．蒸发器的传热面积计算根据传热基本方程均t K Q A ∆=式中A ——换热器的传热面积，m 2；Q ——蒸发器的热负荷，W ； 均t ∆——传热平均温差，℃；K ——换热器的总传热系数，W/( m 2·℃)。
根据热量衡算，蒸发器的热负荷Dr Q =；蒸发过程为加热蒸汽冷凝和溶液沸腾之间的恒温传热，1t T t -=∆均；K 值可按传热章提供的公式计算.1t T t -=∆——有效温度差（蒸发的推动力）课堂练习：习题6-2 习题6-3补充习题：（1）已知单效常压蒸发器每小时处理２t Ｎa ＯＨ水溶液，溶液浓度由15％（质量）浓缩到25％(质量)。
加热蒸汽压强为400kPa(绝压)，冷凝后在饱和温度下排出。
假设蒸发器的热损失忽略不计。
溶液的沸点为113℃，分别按20℃加料和沸点加料，求此两种情况下的加热蒸汽消耗量和单位蒸汽消耗量。
[答：Ｄ＝1.15×103kg/h Ｄ／W ＝1.44（20℃加料） Ｄ＝845kg/h Ｄ／W ＝1.06（沸点加料）]（2）传热面积为52m 2的蒸发器，在常压下每小时蒸发2500kg 浓度为7％(质量)的某水溶液。
原料液的温度为95℃，常压下的沸点为103℃,完成液的浓度为45％ (质量)。
加热蒸汽的绝压为300kPa 。
热损失为Ｗ。
试估算蒸发器的总传热系数。
[答：Ｋ＝924W/（m 2·℃）] 三、溶液的沸点和温度差损失1.溶液的沸点溶液中溶质不挥发，在相同的条件下溶液的沸点总是比纯溶剂的沸点升高。
实际操作中，已知加热蒸汽压力和二次蒸汽压力（冷凝器的压力），既可直接查得T （加热蒸汽温度）和'T （二次蒸汽温度）'T T t T -=∆——视温度差()()''T t t T T T t t 11T -=---=∆-∆=∆——温度差损失所以溶液的沸点∆+='T t 1 2.温度差损失产生温度差损失的原因主要有：①因溶液沸点升高引起的温度差损失'∆；②因加热管内液柱静压力而引起的温度差损失''∆；③由于管路流动阻力而引起的温度差损失'''∆。
(详尽版)蒸发器的热量和面积计算公式
（详尽版）蒸发器的热量和面积计算公式1. 概述本文档旨在提供一套详尽的计算公式，用于确定蒸发器的热量和面积。
这些公式可帮助工程师和设计师在设计和优化蒸发器系统时做出更准确的决策。
本文档将涵盖以下主题：- 热量计算公式- 面积计算公式- 应用示例2. 热量计算公式蒸发器的热量计算涉及多个因素，包括流体的性质、流速、换热面积、温差等。
以下是一些常用的热量计算公式：2.1. 牛顿冷却定律牛顿冷却定律是描述流体与固体表面之间热量传递的基本原理。
其公式为：\[ Q = \dot{m} \cdot c_{\text{p}} \cdot (T_{\text{out}} -T_{\text{in}}) \]其中：- \( Q \) 表示热量（W）- \( \dot{m} \) 表示质量流量（kg/s）- \( c_{\text{p}} \) 表示流体的比热容（J/(kg·K)）- \( T_{\text{out}} \) 表示蒸发器出口温度（K）- \( T_{\text{in}} \) 表示蒸发器入口温度（K）2.2. 对数平均温差公式对数平均温差（LMTD）是换热器设计中常用的参数，其公式为：\[ \Delta T_{\text{LMTD}} = \frac{\ln(T_{\text{out, high}} -T_{\text{in, low}}) - \ln(T_{\text{out, low}} - T_{\text{in,high}})}{\ln(T_{\text{out, high}} - T_{\text{in, low}}) +\ln(T_{\text{out, low}} - T_{\text{in, high}})} \]其中：- \( \Delta T_{\text{LMTD}} \) 表示对数平均温差（K）- \( T_{\text{out, high}} \) 表示蒸发器出口高温侧温度（K）- \( T_{\text{in, low}} \) 表示蒸发器入口低温侧温度（K）- \( T_{\text{out, low}} \) 表示蒸发器出口低温侧温度（K）- \( T_{\text{in, high}} \) 表示蒸发器入口高温侧温度（K）2.3. 热量传递系数热量传递系数（h）描述了单位时间内单位面积的热量传递能力。
(完整版)蒸发器热量及面积计算公式
(完整版)蒸发器热量及面积计算公式蒸发器热量计算公式蒸发器是一种应用广泛的热交换设备，在许多工业领域中被使用。
为了准确计算蒸发器的热量，我们可以使用以下公式：热量 = （Q1-Q2）/ （Q1-Qw） x 100%其中，Q1是进入蒸发器的热量流量，Q2是蒸发器出口的热量流量，Qw是蒸发器的工作效率。
蒸发器面积计算公式蒸发器的面积是确定设备尺寸和设计参数的关键因素。
我们可以使用以下公式来计算蒸发器的面积：A = Q / (U x ΔT)其中，A是蒸发器的面积，Q是蒸发器的热量流量，U是传热系数，ΔT是温度差。
实例假设某个工业生产过程需要蒸发器来进行热传递。
我们已知进入蒸发器的热量流量为2000 kW，蒸发器出口的热量流量为1500 kW，蒸发器的工作效率为80%。
传热系数为1000 W/(m²·K)，温度差为30 K。
带入计算公式，我们可以得到以下结果：热量 = (2000 - 1500) / (2000 - (2000 x 0.8)) x 100%= 500 / 600 x 100%≈ 83.33%蒸发器面积 = 2000 kW / (1000 W/(m²·K) x 30 K)= 66.67 m²因此，对于该工业生产过程，我们需要一个热量为83.33%的蒸发器，并且其面积为66.67 m²。
结论蒸发器热量及面积计算公式是工程设计和生产过程中必备的工具，通过合理地计算热量和面积，能够确保蒸发器的运行效果和工艺要求的达到。
以上是一个简单的例子，实际应用中还需考虑更多因素，如流体性质、操作压力等。
通过合理的计算和设计，可以提高蒸发器的工作效率和能源利用率。
使用蒸发器计算公式时，请注意输入参数的准确性和一致性，以确保计算结果的正确性。
同时，还应根据具体的工艺和设备要求调整计算公式，以满足实际需要。
希望以上信息对您在蒸发器热量及面积计算方面有所帮助！如有任何问题，欢迎随时咨询。
(综合版)蒸发器热量及面积计算公式的详解
(综合版)蒸发器热量及面积计算公式的详解1. 引言蒸发器是制冷和热交换系统中的关键组件，其性能直接影响到整个系统的效率和稳定性。
本文将详细解析蒸发器热量及面积的计算方法，帮助读者深入了解蒸发器的运行原理和设计要点。
2. 蒸发器热量计算公式蒸发器的热量吸收主要取决于制冷剂的蒸发温度、流量、传热温差以及换热面积。
以下为蒸发器热量计算的主要公式：2.1 制冷剂蒸发吸收热量制冷剂在蒸发器内吸收的热量主要来自于被冷却物体或介质，计算公式如下：\[ Q_{evap} = m_{refrigerant} \times h_{fg} \]其中：- \( Q_{evap} \) 表示制冷剂在蒸发器内吸收的热量（W）- \( m_{refrigerant} \) 表示制冷剂的质量流量（kg/s）- \( h_{fg} \) 表示制冷剂的比焓变化（J/kg）2.2 传热系数和换热面积蒸发器的热量传递主要通过传导、对流和辐射三种方式。
传热系数（\( k \)）和换热面积（\( A \)）是影响热量传递的关键因素，计算公式如下：\[ Q = k \times A \times (T_{in} - T_{out}) \]其中：- \( Q \) 表示热量传递量（W）- \( k \) 表示传热系数（W/m²·K）- \( A \) 表示换热面积（m²）- \( T_{in} \) 表示热侧进口温度（K）- \( T_{out} \) 表示冷侧出口温度（K）2.3 制冷剂流量制冷剂流量受蒸发器设计、制冷剂性质和系统压力等因素影响。
制冷剂流量的计算公式如下：\[ m_{refrigerant} = \frac{Q_{evap}}{h_{fg}} \]其中：- \( m_{refrigerant} \) 表示制冷剂的质量流量（kg/s）- \( Q_{evap} \) 表示蒸发器吸收的热量（W）- \( h_{fg} \) 表示制冷剂的比焓变化（J/kg）3. 蒸发器面积计算公式蒸发器的面积计算主要取决于传热系数、换热温差以及制冷剂的比焓变化。
3蒸发器的传热面积计算
3．蒸发器的传热面积计算根据传热基本方程均t K Q A ∆=式中A ——换热器的传热面积，m 2；Q ——蒸发器的热负荷，W ； 均t ∆——传热平均温差，℃；K ——换热器的总传热系数，W/( m 2·℃)。
根据热量衡算，蒸发器的热负荷Dr Q =；蒸发过程为加热蒸汽冷凝和溶液沸腾之间的恒温传热，1t T t -=∆均；K 值可按传热章提供的公式计算.1t T t -=∆——有效温度差（蒸发的推动力）课堂练习：习题6-2 习题6-3补充习题：（1）已知单效常压蒸发器每小时处理２t Ｎa ＯＨ水溶液，溶液浓度由15％（质量）浓缩到25％(质量)。
加热蒸汽压强为400kPa(绝压)，冷凝后在饱和温度下排出。
假设蒸发器的热损失忽略不计。
溶液的沸点为113℃，分别按20℃加料和沸点加料，求此两种情况下的加热蒸汽消耗量和单位蒸汽消耗量。
[答：Ｄ＝1.15×103kg/h Ｄ／W ＝1.44（20℃加料） Ｄ＝845kg/h Ｄ／W ＝1.06（沸点加料）]（2）传热面积为52m 2的蒸发器，在常压下每小时蒸发2500kg 浓度为7％(质量)的某水溶液。
原料液的温度为95℃，常压下的沸点为103℃,完成液的浓度为45％ (质量)。
加热蒸汽的绝压为300kPa 。
热损失为Ｗ。
试估算蒸发器的总传热系数。
[答：Ｋ＝924W/（m 2·℃）] 三、溶液的沸点和温度差损失1.溶液的沸点溶液中溶质不挥发，在相同的条件下溶液的沸点总是比纯溶剂的沸点升高。
实际操作中，已知加热蒸汽压力和二次蒸汽压力（冷凝器的压力），既可直接查得T （加热蒸汽温度）和'T （二次蒸汽温度）'T T t T -=∆——视温度差()()''T t t T T T t t 11T -=---=∆-∆=∆——温度差损失所以溶液的沸点∆+='T t 1 2.温度差损失产生温度差损失的原因主要有：①因溶液沸点升高引起的温度差损失'∆；②因加热管内液柱静压力而引起的温度差损失''∆；③由于管路流动阻力而引起的温度差损失'''∆。
(升级版)蒸发器热量及面积的科学计算公式
(升级版)蒸发器热量及面积的科学计算公式1. 介绍本文档旨在提供一种科学的方法来计算蒸发器的热量和面积。
通过使用本方法，可以更准确地确定蒸发器的性能，并优化其设计和操作。
2. 热量计算公式蒸发器的热量可以通过以下公式计算：Q = U × A × ΔT × (1 - Tc/Th)其中：- Q：蒸发器的热量（单位：瓦特）- U：热传递系数（单位：瓦特/平方米·开尔文）- A：蒸发器的面积（单位：平方米）- ΔT：蒸发器两侧的温差（单位：开尔文）- Tc：冷侧温度（单位：开尔文）- Th：热侧温度（单位：开尔文）3. 面积计算公式蒸发器的面积可以通过以下公式计算：A = Q / (U × ΔT × (1 - Tc/Th))其中：- A：蒸发器的面积（单位：平方米）- Q：蒸发器的热量（单位：瓦特）- U：热传递系数（单位：瓦特/平方米·开尔文）- ΔT：蒸发器两侧的温差（单位：开尔文）- Tc：冷侧温度（单位：开尔文）- Th：热侧温度（单位：开尔文）4. 说明在实际应用中，热传递系数U、温差ΔT、冷侧温度Tc和热侧温度Th的值通常需要通过实验或其他可靠的数据来确定。
根据具体情况和需求，可以对这些值进行适当的调整，以获得更准确的计算结果。
5. 结论通过使用本文档提供的计算公式，可以更科学、准确地计算蒸发器的热量和面积。
这有助于优化蒸发器的设计和操作，提高其性能和效率。
请注意，本文档提供的计算方法仅供参考。
在实际应用中，可能需要根据具体情况进行适当的调整和验证。
如有任何疑问或需要进一步的帮助，请随时与我们联系。
(完备版)计算蒸发器面积及热量的公式
(完备版)计算蒸发器面积及热量的公式1. 简介本文档旨在提供一套完备的公式，用于计算蒸发器的面积及热量。
蒸发器是空调系统、冷却系统以及其他热交换系统中的关键部件。
准确计算蒸发器面积和热量对于系统设计和性能评估至关重要。
2. 计算蒸发器面积的公式2.1. 传热面积计算公式蒸发器的传热面积可以通过以下公式计算：\[ A = \frac{Q}{K \cdot (h - t_{c})} \]其中：- \( A \) 是蒸发器的传热面积（平方米，m²）- \( Q \) 是热交换量（瓦特，W）- \( K \) 是传热系数（瓦特每平方米每开尔文，W/(m²·K)）- \( h \) 是热流密度（瓦特每平方米，W/m²）- \( t_{c} \) 是冷却剂的温度（开尔文，K）2.2. 结构面积计算公式当考虑到蒸发器的实际结构时，其面积可以通过以下公式计算：\[ A_{struct} = A + A_{margin} \]其中：- \( A_{struct} \) 是蒸发器的结构面积（平方米，m²）- \( A \) 是蒸发器的传热面积（平方米，m²）- \( A_{margin} \) 是考虑到制造公差和安装余量的面积（平方米，m²）3. 计算蒸发器热量的公式3.1. 热交换量计算公式蒸发器的热交换量可以通过以下公式计算：\[ Q = U \cdot A \cdot (t_{in} - t_{out}) \]其中：- \( Q \) 是热交换量（瓦特，W）- \( U \) 是热传递系数（瓦特每平方米每开尔文，W/(m²·K)）- \( A \) 是蒸发器的传热面积（平方米，m²）- \( t_{in} \) 是蒸发器进口侧的温度（开尔文，K）- \( t_{out} \) 是蒸发器出口侧的温度（开尔文，K）3.2. 热流密度计算公式热流密度可以通过以下公式计算：\[ h = \frac{Q}{A \cdot (t_{in} - t_{out})} \]其中：- \( h \) 是热流密度（瓦特每平方米，W/m²）- \( Q \) 是热交换量（瓦特，W）- \( A \) 是蒸发器的传热面积（平方米，m²）- \( t_{in} \) 是蒸发器进口侧的温度（开尔文，K）- \( t_{out} \) 是蒸发器出口侧的温度（开尔文，K）4. 总结本文档提供了计算蒸发器面积和热量的详细公式。
蒸发器热交换面积计算表(蒸发器热交换面积计算表)
蒸发器热交换面积计算表(蒸发器热交换
面积计算表)
蒸发器热交换面积计算表
蒸发器的热交换面积是在设计和选择蒸发器时必须考虑的重要参数。
本文档将介绍蒸发器热交换面积的计算方法。
1. 初始参数
首先，需要确定以下初始参数：
- 蒸发器的进口温度 (T_in)：单位为摄氏度（℃）
- 蒸发器的出口温度 (T_out)：单位为摄氏度（℃）
- 被蒸发的流体的质量流率 (m_dot)：单位为千克/秒（kg/s）
- 被蒸发的流体的蒸发潜热 (h_fg)：单位为焦耳/千克（J/kg）
2. 计算蒸发器热交换面积
蒸发器热交换面积可以通过以下公式计算：
A = (m_dot * (h_in - h_out)) / (T_out - T_in)
其中，A 表示蒸发器的热交换面积，单位为平方米（m^2）。
3. 结果示例
以下是一个计算蒸发器热交换面积的示例：
假设蒸发器的进口温度为 30℃，出口温度为 10℃，被蒸发的流体的质量流率为 0.5 kg/s，蒸发潜热为 2500 J/kg。
根据上述的公式，可以计算出蒸发器的热交换面积：
A = (0.5 * 2500) / (10 - 30)
计算结果为：
A = 62.5 m^2
因此，根据初始参数计算，这个蒸发器的热交换面积为 62.5 平方米。
以上为蒸发器热交换面积计算表的内容。
请根据实际情况输入相应的初始参数以获得准确的计算结果。
苹果汁浓缩过程中三效并流蒸发器的设计方案
苹果汁浓缩过程中三效并流蒸发器的设计方案1 设计说明书在制作果汁中，待处理好原理后，需要将果汁进行浓缩。
现以每天72吨（按8h /天计）的流量将苹果汁固形物为12%的溶液浓缩到40%，原料液在第一效的沸点下加入，料液比热容为()3.20/kJ kg ⋅℃；各效蒸发器中溶液的平均密度分别为：311100/kg m ρ=，321250/kg m ρ=，331300/kg m ρ=。
加热蒸汽绝压为500kPa ，冷凝器的绝压为20kPa 。
根据经验，取各效蒸发器的总传热系数分别为：()211500/K W m =⋅℃，()221000/K W m =⋅℃，()23600/K W m =⋅℃。
各效加热蒸汽冷凝液在饱和温度下排出，各效传热面积相等，并忽略热损失，不考虑液柱静压对沸点的影响。
试设计一合适的三效并流蒸发系统满足生产要求。
2 主要参数说明处理能力：每天72吨（按8h /天计）苹果汁。
设备型式：中央循环管式蒸发器 操作条件：①将苹果汁固形物为12%的溶液浓缩到40%，原料液温度为第一效沸点温度，料液比热容为()3.20/kJ kg ⋅℃②加热蒸汽绝压为500kPa ，冷凝器的绝压为20kPa 。
③各效蒸发器中溶液的平均密度分别为：311100/kg m ρ=，321250/kg m ρ=，331300/kg m ρ=，各效蒸发器的总传热系数分别为：()211500/K W m =⋅℃，()221000/K W m =⋅℃，()23600/K W m =⋅℃。
④各效加热蒸汽冷凝液在饱和温度下排出，各效传热面积相等，并忽略热损失,不考虑液柱静压对沸点的影响。
3 设计计算多效蒸发工艺计算的主要依据是物料衡算、热量衡算及传热速率方程。
计算的主要项目有：加热蒸汽的消耗量，各效溶剂蒸发量以及各效的传热面积。
计算的已知参数包括：料液的流量、温度和组成，加热蒸汽的压力和冷凝器中的压力等。
3.1设计方案的确定随着工业技术的发展，蒸发设备的结构与形式亦不断改进和创新，其种类繁多，结构各异。
三效并流蒸发器的换热面积计算
三效并流蒸发器的换热面积计算三效并流蒸发器的工艺设计和换热面积计算一．设计参数：处理量（�K/h）4500，初始温度为20℃，初始浓度5%，完成液浓度为40%，加热蒸汽压强为5at(绝压)，末效真空度为600mmHg(表压)，试计算所需的蒸发器的传热面积。
二．设计方案： 1.总蒸发量计算：W=F(1-X0/X3=4500(1-0.05/0.40)=3937.5�K/h 2.各效蒸发量初步估算：假设：W1:W2:W3=1:1.1:1.2 W=W1+W2+W3=3.3W1=3937.5 W1=1193�K/h W2=1312�K/hW3=1432�K/h 3.估算各效浓度： X1=F?X0=(4500×0.05)/(4500-1193)=0.068 F-W1X2=4500×0.05/(4500-1193-1312)=0.113 X3=0.44.分配各效压强假设各效间压降相等的原则进行分配P1=5×98.07+101.33=592KPa PK=101.33-600×133.32×10-3=21KPa- 1 -ΔP=(592-21)/3=571/3=190KPa则各效蒸发室的压强（二次蒸汽压强）为： P1/=P1-ΔP=592-190=402KPa P2/=P1-2ΔP=592-2×190=212KPa P3/=PK=21KPa由各效二次蒸汽压强查水蒸汽表可得相应的二次蒸汽温度和气化潜热如下表：效数1 2 212 3 21 二次蒸汽压强402 /KPa 二次蒸汽温度143.6 /℃ 汽化潜热(kj/2138 �K) 5.计算各效传热温度差损失：121.9 60.7 2200 2353 （一）、由于蒸汽压下降引起的温度差损失Δ/根据二次蒸汽温度和各效完成液的浓度，由氢氧化钠的杜林线图可查的各效溶液的沸点分别为：沸点：ta1=146℃ ta2=125℃ ta3=87℃ 由于溶液蒸汽压下降引起的温度差损失为：Δ1/=146-143.6=2.4℃ Δ2/=125-121.9=3.1℃- 2 -Δ3/=87-60.7=26.3℃/??=2.4+3.1+26.3=31.8℃(二)、由于静压强引起的温度差损失Pm=p/+ρg L/2取液位高度为2米（即加热蒸汽管长度）由溶液的沸点和各效完成液的浓度查表可得各效溶液的密度ρ1=991�K/m3ρ21056�K/m3 ρ31366�K/m3P1=402+991×9.81×2/2/1000=412KPa P2=212+1056×9.81×2/2/1000=222kpaP3=21+1366×9.81×2/2/1000=34kpa对应的各效溶液（水）的温度分别为：144.4℃ 123.3℃ 69.9℃??/=tm-tpΔΔΔ///1//=144.4-143.6=0.8℃ =123.3-121.9=1.4℃ =69.9-60.7=9.2℃/////2///3??=0.8+1.4+9.2=11.4℃///(三)、流动阻力引起的温度差损失Δ??///=06.计算总温度差损失??=31.8+11.4=43.2℃- 3 -7.计算总传热温度差?t=T1-TK-??=158.1-60.7-43.2=54.2℃1、计算各效溶液的沸点及各效加热蒸汽的温度一效：t1=TI/+ΔI=143.6+2.4+0.8=146.8℃ ：t2=121.9+3.1+1.4=126.4℃ :t3=60.7+26.3+9.2=96.2℃T2=t1-(△1/+△1//+△1///)=146.8-3.2=143.6 T3=△t3+t38.计算加热蒸汽消耗量及各效蒸发水分量解方程组： W1=1428�K/h W2=1420�K/hW3=1091�K/h D1=1508�K/h9.估算蒸发器的传热面积Si?Qi ki??tiΔt1=T1-t1=158.1-146.8=11.3℃ 假设各效传热系数： K1=1800W/(m2k) K2=1200 W/(m2k) K3=600 W/(m2k)Q1=D1×R1=15.8×2093×103/3600=8.77×105W- 4 -Q2=1428×2138×103/3600=8.48×105W Q3=8.68×105W S1=43.1m2 S2=41.1m2S3=56.3m2 10.有效温度差再分配S?S1?t1?S2?t2?S3?t3=48.7m2??t?t1?43.1/48.7×11.3=10℃ ?t2?41.1/48.7×17.2=14.5℃?t3?56.3/48.7×25.7=29.7℃11.重新计算各效浓度 X1=0.073 X2=0.136 X3=0.412.计算各效溶液的沸点及相应的焓值效次加热蒸汽温度各效温度差 1 T1=158.1 10 2 T2=146.6 14.5 132.1 3 T3=125.9 29.7 96.2 各效溶液的沸148.1 点焓值kj/kg 2129 2189 2353 - 5 -13.计算各效蒸发量解方程组： W1=1444�K/h W2=1393�K/h W3=1101�K/hD=1523�K/h14.计算各效传热面积Q1=8.85×105 S1=49.2m2 Q2=8.54×105 S2=49.1M2Q3=8.47×105 S3=47.5M21-SminSmax=1-47.5/49.2=0.0346＜0.05 取平均面积S=(49.2+49.1+47.5)/3=48.6M2 取S=1.1S=53.46=[54M2]经实际使用，按此原理进行计算的结果符合实际的需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三效并流蒸发器的工艺设计和换热面积计算
一.设计参数：
处理量(kg /h)4500,初始温度为20C，初始浓度5%
完成液浓度为40%加热蒸汽压强为5at(绝压),
末效真空度为600mmHg表压)，试计算所需的蒸发器的传热面积
二.设计方案：
1. 总蒸发量计算：
W=F(1-X0/X 3=4500(1-0.05/0.40)=3937.5 kg /h
2. 各效蒸发量初步估算：
假设：WW2:W3=1:1.1:1.2
W=WW+V3=3.3W/=3937.5
加193 kk /h
W=1312 kk /h
W=1432 kk /h
3. 估算各效浓度：
X1=F^X^=(4500 X 0.05)/(4500-1193)=0.068
F -
X2=4500X 0.05/(4500-1193-1312)=0.113
X=0.4
4. 分配各效压强
假设各效间压降相等的原则进行分配
R=5X 98.07+101.33=592KPa
-3
P=101.33-600 X 133.32 X 10 =21KPa
△ P=(592-21)/3=571/3=190KPa
则各效蒸发室的压强(二次蒸汽压强)为：
R/=P-△ P=592-190=402KPa
H=P-2 △P=592-2X 190=212KPa
P/=R=21KPa
由各效二次蒸汽压强查水蒸汽表可得相应的二次蒸汽温度和气化潜
热如下表：
5.计算各效传热温度差损失：
(一)、由于蒸汽压下降引起的温度差损失△/
根据二次蒸汽温度和各效完成液的浓度，由氢氧化钠的杜林线图可查的各效溶液的沸点分别为：
沸点：t a1 = 146C t a2=125C t a3=87C
由于溶液蒸汽压下降引起的温度差损失为：
△1/= 146-143.6=2.4 °C
△2/= 125-121.9=3.1 C
△r=87-60.7=26.3 C
C
/ =2.4+3.1+26.3=31.8
（二）、由于静压强引起的温度差损失
P m=p + p g L/2
取液位高度为2米（即加热蒸汽管长度）
由溶液的沸点和各效完成液的浓度查表可得各效溶液的密度
3
p 1=991 kg /m
p 21056 kg /m3
3
p 31366 kg /m
R=402+991X 9.81 X 2/2/1000=412KPa
P2=212+1056X 9.81 X 2/2/1000=222kpa
R=21+1366X 9.81 X 2/2/1000=34kpa
对应的各效溶液（水）的温度分别为: 144.4 C 123.3 C 69.9 C // =tr/-t
△1///=144.4-143.6=0.8 C
△2///=123.3-121.9=1.4 C
△3///=69.9-60.7=9.2 C
C
//=0.8+1.4+9.2=11.4
（三）、流动阻力引起的温度差损失厶///
=0
///
6. 计算总温度差损失
=31.8+11.4=43.2 C
=0
△ 11
=T 1
-t 1
=158.1-146.8=11.3 C
假设各效传热系数：
K=1800W/(mk) K 2=1200 W/(mfk) &=600 W/(m 2
k)
3 5
Q=D x R=15.8 x 2093X 10/3600=8.77 x 10W
7. 计算总传热温度差 t=T I -T K -
=158.1-60.7-43.2=54.2 C
1、 计算各效溶液的沸点及各效加热蒸汽的温度
一效：t i =T /
+A 1 = 143.6+2.4+0.8=146.8 C
:t 2
=121.9+3.1 + 1.4=126.4 C
:t 3=60.7+26.3+9.2=96.2 C
T2=t 1-( △ /+△ /+△ 1 )=146.8-3.2=143.6 T3=A 13+t 3
8. 计算加热蒸汽消耗量及各效蒸发水分量
解方程组：
W=1428 kg /h W=1420 kk /h W=1091 kk /h D=1508 kk /h
9. 估算蒸发器的传热面积
Si
Q i k i t i
Q=1428X 2138X 103/3600=8.48 X 105W Q=8.68 X 105W
S=43.1m{
2
S=41.1m
2
S=56.3m
10. 有效温度差再分配
S S b 3 乜& t3 =48.7m2
t
t i 43.1/48.7 X 11.3=10 C
t2 41.1/48.7 X 17.2=14.5 C
t3 56.3/48.7 X 25.7=29.7 C
11. 重新计算各效浓度
X=0.073
X F O.136
X F0.4
13.计算各效蒸发量
解方程组：
W=1444 kg /h
V2=1393 kk /h
W=1101 kk /h
D=1523k /h
14.计算各效传热面积Q=8.85 x 105S i=49.2m2 Q=8.54 x 105S 2=49.1“Q3=8.47 x 105S 3=47.5“S
仁池=1-47.5/49.2=0.0346 v 0.05 取平
S max
2
S=(49.2+49.1+47.5)/3=48.6M
取S=1.1S=53.46=[54M2]
经实际使用，按此原理进行计算的结果符合实际的需要。
上的实际生产。
均面积
能满足工程。
