机房精密空调项目设计方案一、项目背景和目的:随着电子设备的普及和互联网行业的迅速发展,机房空调成为保证设备正常运行的重要设备之一、机房精密空调项目旨在设计一套稳定可靠、高效节能的空调系统,以满足机房中设备的散热需要,并保证设备正常运行所需的温湿度条件。

二、设计原则和技术要求:1.稳定可靠:设计方案要具备稳定可靠的特性,确保机房设备在长时间运行过程中不出现故障。

2.高效节能:设计方案应选用高效节能的设备和技术,减少不必要的能源消耗,提高机房能源利用率。

3.灵活性:设计方案应具备一定的灵活性,以适应机房设备的增加或变更。

4.安全性:设计方案要考虑到机房设备的安全性,采取合适的措施保护设备免受外部的损害。

5.可维护性:设计方案应具备方便维护和检修的特性,减少维护工作的复杂性和时间成本。

三、设计方案:1.选用高效节能的空调设备:结合机房实际需求,选用高效节能的精密空调设备,如变频空调、节能型风机等。

2.合理布局和设计:根据机房大小和设备分布,合理布局空调设备,确保空调风流能够均匀覆盖整个机房,使得设备的热量可以快速散发。

3.温湿度控制:空调系统通过合理的温湿度控制,保持机房内的环境温度和湿度在一定范围内,以满足设备的正常运行需求。

4.防尘和过滤:机房精密空调系统应具备防尘和过滤功能,减少灰尘和颗粒的进入,保护设备的安全运行。

5.应急措施:设计方案应考虑到机房设备运行时可能发生的突发情况,如断电、故障等,采取相应的应急措施,确保设备的安全运行。

6.监控系统:设计方案可配备监控系统,实时监测机房内的温度、湿度等参数,及时报警并采取措施,防止设备出现故障。

7.节能措施:设计方案可采取一些节能措施,如增加隔热层、利用余热等,降低空调能耗。

四、项目实施步骤:1.项目立项和需求分析:根据实际机房需求,制定项目计划和需求分析报告。

2.方案设计和设备选型:根据需求分析报告,制定详细的设计方案,并选用适合的空调设备。

3.施工和安装:根据设计方案,进行施工和设备安装,确保空调系统能正常工作。

机房精密空调项目设计方案

机房精密空调项目设计方案

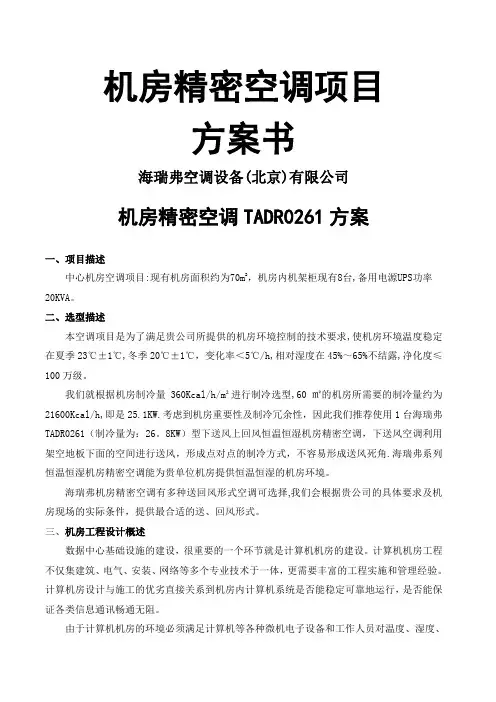

机房精密空调项目方案书海瑞弗空调设备(北京)有限公司机房精密空调TADR0261方案一、项目描述中心机房空调项目:现有机房面积约为70m2,机房内机架柜现有8台,备用电源UPS功率20KVA。

二、选型描述本空调项目是为了满足贵公司所提供的机房环境控制的技术要求,使机房环境温度稳定在夏季23℃±1℃,冬季20℃±1℃,变化率<5℃/h,相对湿度在45%~65%不结露,净化度≤100万级。

我们就根据机房制冷量360Kcal/h/m2进行制冷选型,60㎡的机房所需要的制冷量约为21600Kcal/h,即是。

考虑到机房重要性及制冷冗余性,因此我们推荐使用1台海瑞弗TADR0261(制冷量为:)型下送风上回风恒温恒湿机房精密空调,下送风空调利用架空地板下面的空间进行送风,形成点对点的制冷方式,不容易形成送风死角。

海瑞弗系列恒温恒湿机房精密空调能为贵单位机房提供恒温恒湿的机房环境。

海瑞弗机房精密空调有多种送回风形式空调可选择,我们会根据贵公司的具体要求及机房现场的实际条件,提供最合适的送、回风形式。

三、机房工程设计概述数据中心基础设施的建设,很重要的一个环节就是计算机机房的建设。

计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体,更需要丰富的工程实施和管理经验。

计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行,是否能保证各类信息通讯畅通无阻。

由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。

所以,一个合格的现代化计算机机房,应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。

本设计方案项目主要是机房精密空调。

本设计方案书根据国家标准及行业标准设计和施工。

设计原则机房中心的设计必须满足当前各项需求应用,又面向未来快速增长的发展需求,因此必须是高质量的、高安全、可靠灵活的、开放的。

机房精密空调方案设计

机房精密空调方案设计

机房精密空调设计方案一、精密空调室内室外机位置设计室内机工作安装示意图:室内机安装建议基本要求:a、房间整体通风顺畅,送风、回风无障碍。

b、安装位置综合考虑,结合上下水、液管、汽管连接。

C、室内机安装处防静电地板下电缆等妨碍出风的物体较少,静电地板高度保证在350mm以上。

如现场无特殊要求,当室外机高于室内机时,建议垂直最大距离为20米;当室外机低于室内机时,建议垂直最大距离为9米;管道总长不超过60米,管道长度大于30米时,需加装DX管道延长组件。

活动地板加湿器进水冷凝水排水 地 板室内机组存油弯室外机组U 型回油弯型回油弯U 室外机高于室内机的安装示意图室外机组的安装方式气流气流气流气流直立式安装横放式安装二、精密空调机组设计特点1、机组的设计采用真正的模块化设计思路。

生产的单制冷回路和双制冷回路精密空调,可以提供单机的制冷量为20KW 至60KW ,并可组合在一起。

即能满足现阶段的使用,又能适应未来发展的需求,具有非常广泛的应用范围。

采用了先进的微处理器控制技术,完全满足机房对环境的精密控制要求。

并且机组控制器可完成各机组间的定时切换及故障切换,同时便于空调系统的集中管理。

机组标准型的加湿系统是可拆式电极罐式加湿器。

MAX 20m✧应用高能效比的涡旋压缩机。

涡漩压缩机的活动部件的减少使机组的噪声及震动降低很多;压缩机的压缩过程连续、平稳;压缩机的排气过程旋转角度超过540度;在吸气及压缩过程中没有热量交换;在压缩过程中制冷剂气流方向没有改变;减少了气流损失;涡漩式压缩机无需高、低压阀门;减少了阀门损失,防止产生液击;启动电流低。

✧采用了交互“V型”盘管,采用了带内螺纹的铜管及冲缝型翅片,比采用传统式盘管的机组有更高的传热效率。

采用“V型”结构盘管可使制冷系统的循环与制冷负荷相匹配,并且通过盘管表面的气流更加平稳,最大限度的降低机组噪声。

✧采用可拆卸并可自动调节、冲洗式加湿罐。

为了适应许多水质很差的地区使用,它采用了独特的控制技术并使用了“模糊逻辑”控制软件。

机房精密空调项目设计方案

机房精密空调项目设计方案

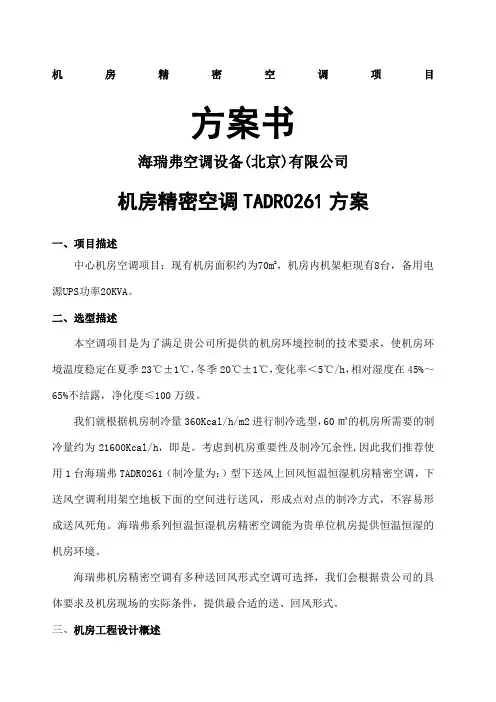

机房精密空调项目方案书海瑞弗空调设备(北京)有限公司机房精密空调TADR0261方案一、项目描述中心机房空调项目:现有机房面积约为70m2,机房内机架柜现有8台,备用电源UPS功率20KVA。

二、选型描述本空调项目是为了满足贵公司所提供的机房环境控制的技术要求,使机房环境温度稳定在夏季23℃±1℃,冬季20℃±1℃,变化率<5℃/h,相对湿度在45%~65%不结露,净化度≤100万级。

我们就根据机房制冷量360Kcal/h/m²进行制冷选型,60㎡的机房所需要的制冷量约为21600Kcal/h,即是25.1KW.考虑到机房重要性及制冷冗余性,因此我们推荐使用1台海瑞弗TADR0261(制冷量为:26。

8KW)型下送风上回风恒温恒湿机房精密空调,下送风空调利用架空地板下面的空间进行送风,形成点对点的制冷方式,不容易形成送风死角.海瑞弗系列恒温恒湿机房精密空调能为贵单位机房提供恒温恒湿的机房环境。

海瑞弗机房精密空调有多种送回风形式空调可选择,我们会根据贵公司的具体要求及机房现场的实际条件,提供最合适的送、回风形式。

三、机房工程设计概述数据中心基础设施的建设,很重要的一个环节就是计算机机房的建设。

计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体,更需要丰富的工程实施和管理经验。

计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行,是否能保证各类信息通讯畅通无阻。

由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求.所以,一个合格的现代化计算机机房,应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房.本设计方案项目主要是机房精密空调。

本设计方案书根据国家标准及行业标准设计和施工。

2。

1 设计原则机房中心的设计必须满足当前各项需求应用,又面向未来快速增长的发展需求,因此必须是高质量的、高安全、可靠灵活的、开放的。

机房精密空调方案

机房精密空调方案

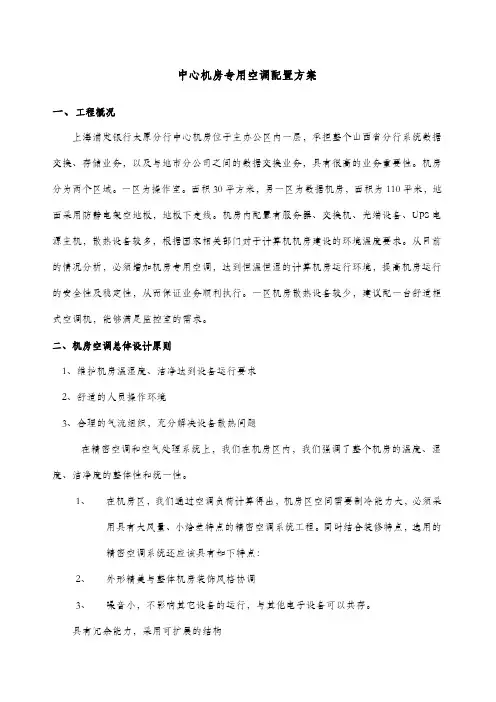

中心机房专用空调配置方案一、工程概况上海浦发银行太原分行中心机房位于主办公区内一层,承担整个山西省分行系统数据交换、存储业务,以及与地市分公司之间的数据交换业务,具有很高的业务重要性。

机房分为两个区域。

一区为操作室。

面积30平方米,另一区为数据机房,面积为110平米,地面采用防静电架空地板,地板下走线。

机房内配置有服务器、交换机、光端设备、UPS电源主机,散热设备较多,根据国家相关部门对于计算机机房建设的环境温度要求。

从目前的情况分析,必须增加机房专用空调,达到恒温恒湿的计算机房运行环境,提高机房运行的安全性及稳定性,从而保证业务顺利执行。

一区机房散热设备较少,建议配一台舒适柜式空调机,能够满足监控室的需求。

二、机房空调总体设计原则1、维护机房温湿度、洁净达到设备运行要求2、舒适的人员操作环境3、合理的气流组织,充分解决设备散热问题在精密空调和空气处理系统上,我们在机房区内,我们强调了整个机房的温度、湿度、洁净度的整体性和统一性。

1、在机房区,我们通过空调负荷计算得出,机房区空间需要制冷能力大,必须采用具有大风量、小焓差特点的精密空调系统工程。

同时结合装修特点,选用的精密空调系统还应该具有如下特点:2、外形精美与整体机房装饰风格协调3、噪音小,不影响其它设备的运行,与其他电子设备可以共存。

具有冗余能力,采用可扩展的结构a、因此我们推荐机房选用的精密空调就具有如下特点:b、外形小巧,方便运输和就位安装c、液晶显示,所有数据清晰可辨d、具有智能结构,数据方便读取,方便监控噪音低,距离设备3 米处小于55 分贝,可与其他资讯科技设备放在一起,节省空间三、机房空调配置方案1.根据现场的踏勘情况以及与客户的交流,此次主要对数据机房进行空调选配。

目前机房共有4台5匹舒适空调,具体方案为:将1号、4号舒适空调拆除;将2号空调主机移至原1号空调位置;空调室外机也做相应拆移。

在原2号、4号空调位置安装两台机房精密空调。

精密空调方案

精密空调方案

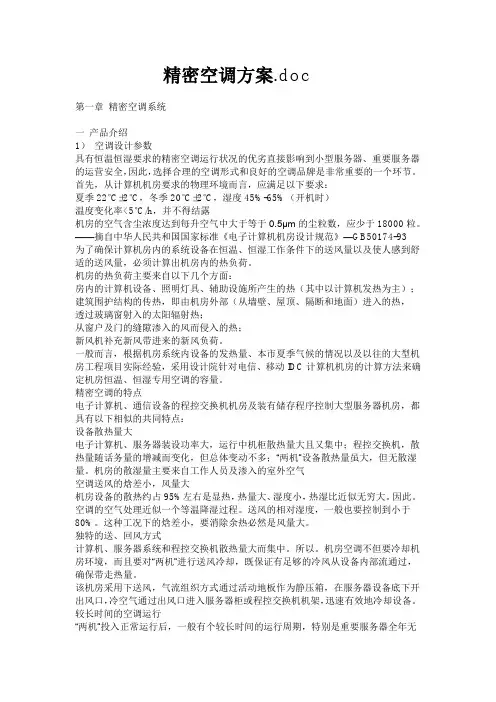

精密空调方案.doc第一章精密空调系统一产品介绍1)空调设计参数具有恒温恒湿要求的精密空调运行状况的优劣直接影响到小型服务器、重要服务器的运营安全,因此,选择合理的空调形式和良好的空调品牌是非常重要的一个环节。

首先,从计算机机房要求的物理环境而言,应满足以下要求:夏季22°C±2°C,冬季20°C±2°C,湿度45%-65%(开机时)温度变化率<5°C/h,并不得结露机房的空气含尘浓度达到每升空气中大于等于0.5μm的尘粒数,应少于18000粒。

——摘自中华人民共和国国家标准《电子计算机机房设计规范》—GB50174-93为了确保计算机房内的系统设备在恒温、恒湿工作条件下的送风量以及使人感到舒适的送风量,必须计算出机房内的热负荷。

机房的热负荷主要来自以下几个方面:房内的计算机设备、照明灯具、辅助设施所产生的热(其中以计算机发热为主);建筑围护结构的传热,即由机房外部(从墙壁、屋顶、隔断和地面)进入的热,透过玻璃窗射入的太阳辐射热;从窗户及门的缝隙渗入的风而侵入的热;新风机补充新风带进来的新风负荷。

一般而言,根据机房系统内设备的发热量、本市夏季气候的情况以及以往的大型机房工程项目实际经验,采用设计院针对电信、移动IDC计算机机房的计算方法来确定机房恒温、恒湿专用空调的容量。

精密空调的特点电子计算机、通信设备的程控交换机机房及装有储存程序控制大型服务器机房,都具有以下相似的共同特点:设备散热量大电子计算机、服务器装设功率大,运行中机柜散热量大且又集中;程控交换机,散热量随话务量的增减而变化,但总体变动不多;“两机”设备散热量虽大,但无散湿量。

机房的散湿量主要来自工作人员及渗入的室外空气空调送风的焓差小,风量大机房设备的散热约占95%左右是显热,热量大、湿度小,热湿比近似无穷大。

因此。

空调的空气处理近似一个等温降湿过程。

送风的相对湿度,一般也要控制到小于80%。

精密空调实施方案

精密空调实施方案

精密空调实施方案2016年1月目录一、项目概况 (3)1.背景 (3)2.项目周边环境 (3)3.工作内容 (3)4.工作要点 (3)二、信息中心机房空调需求及设备选型 (4)1.热负荷估算 (4)2.机房空调的送风选择 (4)3.设备选型 (6)DataMate3000 50Hz (6)三﹑施工方案 (9)1.机房空调拦水坝设计 (9)2.室内主机的就位安装 (9)3.室外机的就位安装 (9)4.制冷管路的安装 (10)5.加湿进水及排水管的安装 (10)6.空调的电路安装 (10)7.空调的电路安装 (10)8. 开机调试添加制冷剂 (11)9.收尾工作 (11)机房精密空调方案一、项目概况1.背景本项目的信息中心机房位于该大楼的三层,机房与办公区域利用玻璃墙壁进行隔离,长20米左右,宽3米左右。

由于现有的中央空调不能满足机房的实际需求,因此需要增加信息中心机房的精密空调,来满足机房温湿度要求。

2.项目周边环境本项目机房与办公区域相邻,在项目实施过程中,尽量减少噪声的发生,减少对办公区域和附近的影响。

3.工作内容信息中心机房精密空调的供货、运输、安装、调试及试运行。

4.工作要点保证在空调搬运、施工过程中计算机设备的正常运作,在保证施工质量的同时,尽量在最短的时间内完成对新增空调的安装、调试和试运行工作,使得信息中心机房能尽快的投入到正常的工作。

二、信息中心机房空调需求及设备选型1.热负荷估算机房面积约为60m2,热负荷包括:IBM服务器,存储设备,最多不超过50台,包括空调自身的热量。

1.服务器 20kw。

2.1台5P空调0.8kw。

3.网络机柜约为2kw。

4.机房配电柜热量0.5kw。

设备总需制冷量约为24kw左右。

因此选择2台12.5kw的精密空调,再加上1台5P空调来满足机房的制冷需求。

2.机房空调的送风选择下送风:空调需要静电地板与地面的高度在30cm以上,目前机房的静电地板与办公区域是相通的,并且不利于散热。

中心机房建设项目机房精密空调新风系统设计方案

中心机房建设项目机房精密空调新风系统设计方案

中心机房建设项目机房精密空调新风系统设计方案一、空调系统规划数据中心机房区域内分三种空调形式:恒温恒湿型精密空调机组、基站式柜式空调、吸顶式舒适型空调。

中心机房采用精密空调,即恒温恒湿机组形式;UPS配电机房和网络机房采用精密空调;辅类机房采用吸顶式舒适型空调。

恒温恒湿精密空调机组是机房工程中的重要配套设备,其安装使用条件与机房的工程有密切的关系,精密空调送风模式采用下送风恒温恒湿精密空调。

根据《电子计算机场地通用规范》和机房设计的标准等要求,我们建议机房空调采用机房精密空调来控制机房的温度是湿度,这样会使机房更智能化、人性化;以下是精密空调和一般空调的性能以及造价上面的比较:机房精密空调与普通舒适性空调的比较机房精密空调机组普通舒适性空调1 机房精密空调对机房的温度、湿度、洁净度和气流速度,都进行相应的控制。

使机房的温度精密控制在±1 o C,湿度精度在±5%,有利于电气设备的普通空调只控制温度,对其他三个特征度没有太多的控制,为民用设备。

良好稳定运行。

2 机房的特点是全年设备都在运行,设备散热量较大,需要空调机组全年制冷运行,机房空调配置可调速冷凝风扇,冬季可正常制冷运转。

普通空调在冬季的制冷运行,要解决稳定冷凝压力和其它相关的问题,容易低压报警跳空气开关,无法正常运转。

3 机房要求其运行点为:冬季,20±2o C,夏季,23±2o C,机房空调把运行点作为设计点,因而机组始终处于最佳运行点,满足机房的环境要求,使设备稳定运行。

普通空调设计点温度一般为27o C,所以机组的实际供冷能力一般比样本标明的额定值低15-25%;此外,运行点偏离设计点时,机组的部分机件性能由于偏离了最佳运行点,从而影响了机组整体的匹配状态,不利于机组性能的充分发挥和高效率运行。

4 从整体机房散热效果来看,机房空调采用机组底部下送风,通过静电地板下方空间形成普通柜式空调采用上送风,机组正面下方回风,或是四面出风空调静压箱,然后从蜂窝孔地板处均匀送出冷风,带走机器设备发热,变成热空气向上,热空气最后在机组顶部上方吸入被空调机组处理,符合散热气流组织。

机房精密空调项目设计方案

机房精密空调项目设计方案

机房精密空调项目方案书海瑞弗空调设备()机房精密空调TADR0261方案一、项目描述中心机房空调项目:现有机房面积约为70m2,机房机架柜现有8台,备用电源UPS功率20KVA。

二、选型描述本空调项目是为了满足贵公司所提供的机房环境控制的技术要求,使机房环境温度稳定在夏季23℃±1℃,冬季20℃±1℃,变化率<5℃/h,相对湿度在45%~65%不结露,净化度≤100万级。

我们就根据机房制冷量360Kcal/h/m²进行制冷选型,60㎡的机房所需要的制冷量约为21600Kcal/h,即是25.1KW。

考虑到机房重要性及制冷冗余性,因此我们推荐使用1台海瑞弗TADR0261(制冷量为:26.8KW)型下送风上回风恒温恒湿机房精密空调,下送风空调利用架空地板下面的空间进行送风,形成点对点的制冷方式,不容易形成送风死角。

海瑞弗系列恒温恒湿机房精密空调能为贵单位机房提供恒温恒湿的机房环境。

海瑞弗机房精密空调有多种送回风形式空调可选择,我们会根据贵公司的具体要求及机房现场的实际条件,提供最合适的送、回风形式。

三、机房工程设计概述数据中心基础设施的建设,很重要的一个环节就是计算机机房的建设。

计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体,更需要丰富的工程实施和管理经验。

计算机房设计与施工的优劣直接关系到机房计算机系统是否能稳定可靠地运行,是否能保证各类信息通讯畅通无阻。

由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。

所以,一个合格的现代化计算机机房,应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。

本设计方案项目主要是机房精密空调。

本设计方案书根据国家标准及行业标准设计和施工。

2.1 设计原则机房中心的设计必须满足当前各项需求应用,又面向未来快速增长的发展需求,因此必须是高质量的、高安全、可靠灵活的、开放的。

机房精密空调系统设计方案

机房精密空调系统设计方案

机房精密空调系统设计方案目录第一章精密空调系统配置 (2)1.1 机房设计要求 (2)1.2 机房负荷计算 (2)第二章系统设计 (5)2.1 系统概述 (5)2.2 系统设计依据 (5)2.3 系统设计原则及系统特点 (6)第三章Liebert.PEX系列产品介绍 (7)3.1 Liebert.PEX系列描述 (7)3.2 Liebert.PEX机组的特点 (7)3.3 Liebert.PEX机组的设计 (7)3.4 Liebert.PEX机组的节能设计 (9)第四章施工方案 (11)4.1 空调及机柜摆放示意图 (11)4.2 空调室内室外机安装原则 (11)4.3 空调相关工程建议 (11)4.3.1 防水工程 (11)4.3.2 地板工程 (11)4.3.3 天花工程 (12)4.3.4 墙柱面工程 (12)4.3.5 门窗工程 (12)4.3.6 电气安装 (12)第五章机房动力环境监控系统 (12)5.1 系统内容 (12)5.2 各子系统内容 (17)第一章精密空调系统配置1.1机房设计要求根据中心机房的实际情况,我们建议选用恒温恒湿机房专用精密空调。

它可以保证电脑机房拥有一个恒久的良好的机房环境。

机房环境特点:机房中的环境设备在运行中散热量大而且集中,散湿量极小。

即机房设备散热量的95%是显热,热量大,湿量小,热湿比极大。

在这种情况下,空气处理可近似作为一个等湿降温过程。

在这种情况下的焓差小,要消除余热必然是大风量。

此外,因为计算机设备、网络设备24小时不间断运行,所以需要空调系统一年四季不间断地运行。

同时,根据机房的围护结构特点(主要是墙体、顶面、地面,包括:楼层、朝向、外墙、内墙及墙体材料,及门窗型式、单双层结构及缝隙、散热)、人员的发热量,照明灯具的发热量,新风负荷等各种因素,计算出计算机房所需的制冷量,因此选定空调的容量。

数据中心机房空气环境设计参数:机房的环境是靠空调机来实现的。

机房精密空调方案及现场施工安排方案

机房精密空调方案及现场施工安排方案

机房精密空调方案及现场施工安排方案1. 引言本文档旨在提供关于机房精密空调方案及现场施工安排的详细信息。

该方案旨在为机房提供稳定的温度和湿度环境,以确保设备的正常工作并保护其性能和寿命。

2. 现状分析当前机房存在温度波动大、湿度不稳定等问题,这可能对设备的正常运行造成负面影响。

因此,我们需要考虑安装精密空调系统来解决这些问题。

3. 精密空调方案为了满足机房的需求,我们建议采用以下精密空调方案:- 定位:根据机房布局和设备的热量释放情况,选择合适的位置安装空调设备。

- 设备选择:选择具有良好性能和高效能力的精密空调设备,例如空调机组、送风亭和风机盘管等。

- 温度和湿度控制:空调系统应配备先进的温度和湿度控制功能,通过精确的传感器和自动控制系统来维持机房内的稳定环境。

- 运行模式:空调系统应支持多种运行模式,如制冷、制热、湿度控制、自动模式等,以应对不同季节和环境条件。

- 能效考虑:选择满足能效标准的空调设备,以降低能源消耗和操作成本。

4. 现场施工安排方案为确保顺利的安装和调试过程,我们提供以下现场施工安排方案:- 施工准备:在施工前,确保机房空间干净、安全,并准备好所需的工具和材料。

- 安装过程:按照制定的安装图纸和标准,有序进行空调设备的安装和调试,并注意安全和质量控制。

- 电气接线:根据电气图纸和规范,进行精密空调设备的电气接线,并进行必要的检测和验证。

- 调试和测试:在完成安装后,进行短暂的调试和测试,确保空调系统正常运行并满足设计要求。

- 现场交接:与客户进行现场交接,并提供所安装的空调设备的相关信息、操作手册和保养指南。

5. 结论机房精密空调方案及现场施工安排方案将帮助您解决机房温度和湿度不稳定的问题,并确保设备的正常运行。

我们相信,通过精心实施该方案,您将获得满意的结果。

如需进一步讨论或了解更详细的信息,请随时与我们联系。

谢谢!。

机房精密空调设计方案

机房精密空调设计方案

●机房的IT负载容量核算对于机房UPS容量的确定前提是IT负载的确定, 只有机房的总负载(包括现在以及未来3年的负载)能够确定, 我们就可以以此为基础来计算UPS的容量, 并考虑3年后的合理的扩容方案。

负载的核算方法:1)现有负载的计算:现场勘查所有机房的输入配电柜, 计算所有IT负载之和即可得到现在总负载容量(实际值)。

同时将这些负载理论功率容量与实际值作比较, 从而得到现实负载容量与理论值之间的差异系数。

2)未来负载的计算:将未来负载按照型号可以查到理论值, 可以根据步骤1)得到的差异系数就可以得到未来增加的负载的真实值, 同时放大一定比例就可以得到相应的UPS容量。

以上的目的提供合理的UPS容量满足现在以及未来的需求, 避免“大马拉小车”所造成的用户运行成本过高的现象, 同时也避免由于负载的增加所造成的UPS供电系统不断扩容的麻烦。

3)实际上IT负载的增加所造成的UPS系统扩容是一个系统工程, 不仅是简单的UPS容量的增加, 同时需要考虑UPS前端的配电容量是否能够满足扩容的需要。

根据单位现在的情况为:总配电室由两台800KVA干式变压器为全机关供电, 两台变压器分别已用970A(640KVA)和690A(455KVA), 也就是说两台变压器的带载率分别是80%和57%, 如果增加负载的话, 只能在负载小一些的变压器后端增加。

可以增加的容量仅为200KVA, 如果还需要增加更多的负载, 必须要增加相应的变压器容量。

● 模块化供电系统与传统供电系统方案配置方案一..模块化供电系统.型号: SYPX500K.(生产厂家: APC )UPS 系统输入/静态旁路柜(UPS I/O base Frame) UPS 手动维护旁路/输出配电系统 (MBWD)UPS 主机柜(SYPF250KD x2),可以放置20个25KW 的功率模块 第三方电池保护开关柜 (SYBBE250K 250D)方案特点及优势:◆先进性: 采用UPS领域最先进的结构与技术。

机房精密空调设计方案

机房精密空调设计方案

机房精密空调设计方案
机房是存放重要设备的地方,温度和湿度的控制对机房设备的正常运行和使用寿命有着至关重要的影响。

为了保证机房内的温度和湿度处于理想的范围内,需要设计合理、高效的精密空调系统。

首先,机房精密空调系统应具备强大的制冷能力。

根据机房的尺寸和设备数量,需要选用适当的制冷设备,以确保机房内的温度能够在正常的范围内保持稳定。

此外,精密空调系统还应采用先进的制冷技术,如变频压缩机、多级制冷等,以提高冷却效率并降低能耗。

其次,机房精密空调系统应具备精确的温湿度控制功能。

通过采用高精度的温湿度传感器和先进的控制算法,可以实时监测机房内的温湿度,并根据设定的参数进行精确控制。

同时,精密空调系统还应具备恒温恒湿的调节功能,能够根据机房的实际情况进行自动调节,确保机房内的温湿度一直处于合适的状态。

此外,机房精密空调系统应具备可靠的运行和故障排查功能。

为了保证机房内设备的正常运行,精密空调系统应配备完善的报警和故障自诊断系统,及时发现和解决问题。

同时,系统还应具备远程监控和控制功能,方便运维人员对机房的温湿度进行实时监测和调节。

最后,机房精密空调系统应具备节能环保的特性。

通过采用高效制冷设备、合理的循环系统设计以及智能化的控制策略,可
以降低系统的能耗,减少对环境的影响。

同时,系统还应考虑到废热的回收利用,提高能源利用率,减少能源的浪费。

综上所述,机房精密空调设计方案应具备强大的制冷能力、精确的温湿度控制功能、可靠的运行和故障排查功能以及节能环保的特性。

通过合理设计和配置,可以确保机房内的温湿度处于理想的范围内,保障设备的正常运行和使用寿命。

机房精密空调项目设计方案

机房精密空调项目设计方案

机房精密空调项目设计方案Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT机房精密空调项目方案书海瑞弗空调设备(北京)有限公司机房精密空调TADR0261方案一、项目描述中心机房空调项目:现有机房面积约为70m2,机房内机架柜现有8台,备用电源UPS 功率20KVA。

二、选型描述本空调项目是为了满足贵公司所提供的机房环境控制的技术要求,使机房环境温度稳定在夏季23℃±1℃,冬季20℃±1℃,变化率<5℃/h,相对湿度在45%~65%不结露,净化度≤100万级。

我们就根据机房制冷量360Kcal/h/m2进行制冷选型,60㎡的机房所需要的制冷量约为21600Kcal/h,即是。

考虑到机房重要性及制冷冗余性,因此我们推荐使用1台海瑞弗TADR0261(制冷量为:)型下送风上回风恒温恒湿机房精密空调,下送风空调利用架空地板下面的空间进行送风,形成点对点的制冷方式,不容易形成送风死角。

海瑞弗系列恒温恒湿机房精密空调能为贵单位机房提供恒温恒湿的机房环境。

海瑞弗机房精密空调有多种送回风形式空调可选择,我们会根据贵公司的具体要求及机房现场的实际条件,提供最合适的送、回风形式。

三、机房工程设计概述数据中心基础设施的建设,很重要的一个环节就是计算机机房的建设。

计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体,更需要丰富的工程实施和管理经验。

计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行,是否能保证各类信息通讯畅通无阻。

由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。

所以,一个合格的现代化计算机机房,应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。

本设计方案项目主要是机房精密空调。

本设计方案书根据国家标准及行业标准设计和施工。

机房设备精密空调全新设计方案

机房设备精密空调全新设计方案

机房设备精密空调全新设计方案背景:随着信息技术的快速发展,机房设备在现代社会中起着至关重要的作用。

而机房设备需要保持稳定的温度和湿度,以确保设备的正常运行。

因此,精密空调系统成为机房独有的空调方案。

现状:目前市场上存在多种精密空调系统,但仍存在一些问题。

首先,传统的精密空调系统需要大量的空间,并且安装复杂,占用机房的宝贵空间。

其次,传统的精密空调系统采用的制冷方式一般为机械制冷,需要消耗大量的能源,并且对环境有一定的污染。

此外,由于机房设备集中在一起,传统的精密空调系统的噪音也成为一个问题。

设计方案:1.利用空间:新设计的机房精密空调系统将采用紧凑型设计,以减少对机房空间的占用。

可以将其安装在机房的角落或地板上,以最大化地利用空间。

此外,还将提供可调节的风向和风速,以确保整个机房都能得到足够的冷却和通风。

2.环保能源:为了解决传统精密空调系统的能源消耗和环境污染问题,新设计的精密空调系统将采用新型的制冷技术。

其中一种可能的方案是采用蓄冰式制冷技术,通过在低峰时段制冷蓄冰,然后在高峰时段利用蓄冰进行制冷,以减少能源消耗。

此外,还可以考虑使用可再生能源来为系统供电,如太阳能板。

3.噪音控制:机房设备通常需要在24小时运行,因此需要考虑噪音对人员的影响。

新设计的精密空调系统将减少噪音的产生。

采用静音技术和噪音隔离材料,以降低系统的噪音水平。

此外,还将提供远程监控和控制功能,以确保及时检测和解决任何噪音问题。

4.智能控制:新设计的精密空调系统将采用智能控制技术,以提高系统的性能和效率。

通过传感器和自适应算法,系统可以自动调节温度和湿度,以满足机房设备的要求。

此外,还将提供远程监控和控制功能,以便管理员可以远程管理和控制系统,提高机房设备的可靠性和安全性。

结论:机房设备精密空调是确保机房设备正常运行的关键因素。

通过新设计的精密空调系统,可以减少对机房空间的占用,降低能源消耗和环境污染,控制噪音产生,提高系统的智能控制。

机房精密空调系统设计方案

机房精密空调系统设计方案

机房精密空调系统设计方案.机房精密空调系统设计方案3录目置配系统空密第一章精调3求设要房1.1机计3算负荷房计1.2机5设计第二章系统9概述2.1系统9据统设计依系2.210点特及系统设2.3系统计原则12系列产品第三章Liebert.PEX介绍13系3.1Liebert.PEX列描述13点组机3.2Liebert.PEX的特13计3.3Liebert.PEX机设的组1143.4Liebert.PEX机组的节能设计19方案工第四章施21图4.1空调及机柜意摆放示21则原安内室室外机装空4.2调22调相关工程空4.3建议22程4.3.1工防水23程板地4.3.2工23程天4.3.3花工24面工柱4.3.4墙程24程门4.3.5工窗24装气电4.3.6安224统系境环监控第五章机房动力25统内系容5.125容统子系内5.2各35第一章精密空调系统配置1.1机房设计要求根据中心机房的实际情况,我们建议选用3它可以保证电脑机恒温恒湿机房专用精密空调。

机房环境房拥有一个恒久的良好的机房环境。

机房中的环境设备在运行中散热量大而特点:95%即机房设备散热量的且集中,散湿量极小。

是显热,热量大,湿量小,热湿比极大。

在这种情况下,空气处理可近似作为一个等湿降温过要消除余热必然是在这种情况下的焓差小,程。

24大风量。

此外,因为计算机设备、网络设备所以需要空调系统一年四季不小时不间断运行,(主同时,间断地运行。

根据机房的围护结构特点要是墙体、顶面、地面,包括:楼层、朝向、外墙、内墙及墙体材料,及门窗型式、单双层结构、人员的发热量,照明灯具的发及缝隙、散热)计算出计算机房所热量,新风负荷等各种因素,数据中心需的制冷量,因此选定空调的容量。

机房空气环境设计参数:机房的环境是靠空调机来实现的。

但是,保证机房的洁净度则要求做到以下几点:1. 机房要密封墙体围护结构清洁。

2. 机房要保持正压,防止脏空气侵蚀。

新风做到两级净化,即初效、亚高效过滤器,4从而使输入机房的空气质量大大提高。

机房精密空调设计方案

机房精密空调设计方案

目录一、概述 (2)二、设计依据 (2)三、设计说明 (2)1、环境对设备的影响 (2)2、设备对环境的要求 (3)3、空调负荷的计算(略) (4)四、设备的选型 (4)1、空调选型(略) (4)五、工程施工方案 (4)1.空调机基础制作安装 (5)2.精密空调箱体安装 (5)3.精密空调冷媒管路的安装 (5)4、空调室内外机端接 (6)5、精密空调的调试 (7)一、概述本项目为新建项目,四层机房安装两台7.5KW冷量精密空调,UPS配电间安装一台12.5KW冷量精密空调。

二、设计依据a、采暖通风与空调设计规范GBJ19-2008;b、电子计算机房设计规范GB50174-2008;c、计算机站场地技术条件GB2887-89;d、计算机场地安全要求GB9361-88;e、有关设计手册;三、设计说明为了保证计算机系统稳定可靠的工作,减少故障,延长使用寿命,提高工作效率,必须创造一个良好的环境。

温度、湿度、洁净度都会对计算机带来严重的影响。

1、环境对设备的影响温度过高:电参数变化、尺寸变化、散热困难。

温度过低:电参数变化、润滑性能下降、机器的几何尺寸变化。

温度剧烈变化:电参数变化、水汽凝结、机器的几何尺寸变化。

湿度过高:电参数变化、水汽渗透,金属生锈、腐蚀、短路等。

湿度过低:龟裂、产生静电(摩擦)。

洁净度:尘埃造成光路堵塞、鼓面、盘面划破、接插件磨损,工业气体、盐雾造成金属腐蚀。

机房有如下特点:余热量大、余湿量小、循环风量大、焓差小2、设备对环境的要求中华人民共和国国家标准《计算机房场地技术要求》(GB2887—89)规定了计算机房环境的温湿度条件,参数如下:开机时应满足的条件停机时应满足的条件3、空调负荷的计算(略)四、设备的选型1、空调选型(略)a、室外机布置方案室外机建议放置在五层楼顶。

b、上下水管加湿上下水管穿楼板通过办公室接至卫生间,为防止进水管出现暴裂或冷凝水排放不畅而产生大量溢水,采用性能优异的PPR进水管道,中途不连接任何器件,直接接入空调主机,维修阀门安装于机房区以外。

机房精密空调系统设计方案

机房精密空调系统设计方案

机房精密空调系统设计方案机房精密空调系统设计方案目录第一章精密空调系统配置31.1机房设计要求31.2机房负荷计算5第二章系统设计92.1系统概述92.2系统设计依据102.3系统设计原则及系统特点12第三章Liebert.PEX系列产品介绍133.1Liebert.PEX系列描述133.2Liebert.PEX机组的特点133.3Liebert.PEX机组的设计143.4Liebert.PEX机组的节能设计19第四章施工方案214.1空调及机柜摆放示意图214.2空调室内室外机安装原则224.3空调相关工程建议224.3.1防水工程234.3.2地板工程234.3.3天花工程244.3.4墙柱面工程244.3.5门窗工程244.3.6电气安装24第五章机房动力环境监控系统255.1系统内容255.2各子系统内容35第一章精密空调系统配置1.1机房设计要求根据中心机房的实际情况,我们建议选用恒温恒湿机房专用精密空调。

它可以保证电脑机房拥有一个恒久的良好的机房环境。

机房环境特点:机房中的环境设备在运行中散热量大而且集中,散湿量极小。

即机房设备散热量的95%是显热,热量大,湿量小,热湿比极大。

在这种情况下,空气处理可近似作为一个等湿降温过程。

在这种情况下的焓差小,要消除余热必然是大风量。

此外,因为计算机设备、网络设备24小时不间断运行,所以需要空调系统一年四季不间断地运行。

同时,根据机房的围护结构特点(主要是墙体、顶面、地面,包括:楼层、朝向、外墙、内墙及墙体材料,及门窗型式、单双层结构及缝隙、散热)、人员的发热量,照明灯具的发热量,新风负荷等各种因素,计算出计算机房所需的制冷量,因此选定空调的容量。

数据中心机房空气环境设计参数:机房的环境是靠空调机来实现的。

但是,保证机房的洁净度则要求做到以下几点:1. 机房要密封墙体围护结构清洁。

2. 机房要保持正压,防止脏空气侵蚀。

新风做到两级净化,即初效、亚高效过滤器,从而使输入机房的空气质量大大提高。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

机房精密空调项目方案书海瑞弗空调设备(北京)有限公司机房精密空调TADR0261方案一、项目描述中心机房空调项目:现有机房面积约为70m2,机房内机架柜现有8台,备用电源UPS 功率20KVA。

二、选型描述本空调项目是为了满足贵公司所提供的机房环境控制的技术要求,使机房环境温度稳定在夏季23℃±1℃,冬季20℃±1℃,变化率<5℃/h,相对湿度在45%~65%不结露,净化度≤100万级。

我们就根据机房制冷量360Kcal/h/m2进行制冷选型,60㎡的机房所需要的制冷量约为21600Kcal/h,即是25.1KW。

考虑到机房重要性及制冷冗余性,因此我们推荐使用1台海瑞弗TADR0261(制冷量为:26.8KW)型下送风上回风恒温恒湿机房精密空调,下送风空调利用架空地板下面的空间进行送风,形成点对点的制冷方式,不容易形成送风死角。

海瑞弗系列恒温恒湿机房精密空调能为贵单位机房提供恒温恒湿的机房环境。

海瑞弗机房精密空调有多种送回风形式空调可选择,我们会根据贵公司的具体要求及机房现场的实际条件,提供最合适的送、回风形式。

三、机房工程设计概述数据中心基础设施的建设,很重要的一个环节就是计算机机房的建设。

计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体,更需要丰富的工程实施和管理经验。

计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行,是否能保证各类信息通讯畅通无阻。

由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。

所以,一个合格的现代化计算机机房,应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。

本设计方案项目主要是机房精密空调。

本设计方案书根据国家标准及行业标准设计和施工。

2.1 设计原则机房中心的设计必须满足当前各项需求应用,又面向未来快速增长的发展需求,因此必须是高质量的、高安全、可靠灵活的、开放的。

我们在进行设计时,遵循以下设计原则:实用性和先进性:采用先进成熟的技术和设备,满足当前的需求,兼顾未来的业务需求,尽可能采用最先进的技术、设备和材料,以适应高速的数据传输需要,使整个系统在一段时期内保持技术的先进性,并具有良好的发展潜力,以适应未来信息产业业务的发展和技术升级的需要。

安全可靠性:为保证各项业务应用,网络必须具有高可靠性,决不能出现单点故障。

要对数据中心机房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设。

在关键设备采用硬件备份、冗余等可靠性技术的基础上,采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高电脑机房的安全可靠性。

灵活性与可扩展性:中心机房必须具有良好的灵活性与可扩展性,能够根据今后业务不断深入发展的需要,扩大设备容量和提高用户数量和质量的功能。

具备支持多种网络传输、多种物理接口的能力,提供技术升级、设备更新的灵活性。

标准化:在中心机房系统结构设计,基于国际标准和国家颁布的有关标准,包括各种建筑、机房设计标准,电力电气保障标准以及计算机局域网、广域网标准,坚持统一规范的原则,从而为未来的业务发展,设备增容奠定基础。

可管理性:由于中心机房,具有一定复杂性,随着业务的不断发展,管理的任务必定会日益繁重。

所以在数据中心的设计中,必须建立一套全面、完善的机房管理和监控系统。

所选用的设备应具有智能化,可管理的功能,同时采用先进的管理监控系统设备及软件,实现先进的集中管理监控,实时监控、监测整个电脑机房的运行状况,实时灯光、语音报警,实时事件记录,这样可以迅速确定故障,提高的运行性能、可靠性,简化机房管理人员的维护工作,从而为其数据中心机房安全、可靠的运行提供最有力的保障。

2.2工程和设备的技术标准严格参照的基本文件ISO,IEEE,IETF等数据中心机房的系统需求国际标准:IEEE802.3 EthernetIEEE802.5 TokenRingEIA/TIA568 工业标准及国际商务建筑布线标准ANSI X3T9.5FDDI其他重要标准建筑部分参照标准国家标准《电子计算机机房设计规范》(GB50174-93)国家标准《计算站场地技术要求》(GB2887-89)国家标准《计算站场地安全技术》(GB9361-88)国家标准《计算机机房用活动地板的技术要求》(GB6650-86)国家标准《电子计算机机房施工及验收规范》(SJ/T30003)一、海瑞弗公司简介海瑞弗公司是全球领先的机房关键电源及制冷系统提供商,总部位于意大利罗马,并在意大利帕多瓦和米兰两地分别设有精密空调和UPS生产基地,主要产品为UPS电源﹑机房精密空调﹑STS﹑雷电防护产品。

海瑞弗公司在UPS电源及精密空调领域超过30年的研发及制造经验,并在全球二十多个国家和地区设立分支机构及合资公司,在全球拥有2000多个合作伙伴,为了更好的服务亚洲和太平洋地区的用户,在香港设立全资子公司,2004年在北京在设立合资公司,迄今为止海瑞弗公司已在北京﹑上海﹑广州﹑郑州、成都﹑武汉﹑长沙﹑福州﹑西安﹑济南﹑南宁等地建立起了本地化销售和服务网络。

海瑞弗精密空调产品设计策略的最高准则是系统的安全可靠运行。

海瑞弗精密空调都要满足用户的最高系统效益要求,并同时符合严格的环境保护要求,因此,海瑞弗提供宽广的产品系列给用户以满足用户的不同需求。

兼容灵活性也是海瑞弗精密空调的优良特点。

海瑞弗精密空调允许兼容多种类的预选件,因此,用户可轻易选定最合适的系统组合,免却系统现场改装的需要。

保护生态环境是海瑞弗公司的一贯要求,在产品的设计中充分考虑对环境的影响,在空调设备的高效能和保护生态环境中达到最佳平衡点。

海瑞弗公司为所有的产品都适用环保型R407C制冷剂。

并可选配先进的电子膨胀阀及EC节能风机,以达到环保节能的最佳效果。

海瑞弗精密空调设计上的周全考虑及灵活性,省却了设备现场安装及系统维护管理的时间及成本。

设备在安装工地,只需要比较简单的供水管道及供电线路的安装连接,就可以轻易完成复杂的空调系统安装工程,并且直接进行系统的调试启动工作。

高科技的设备都需要合适的环境才能够发挥最高的系统效益。

移动通信及互联网络的高速发展,导致移动通信基站、电信交换机房、数据中心(IDC)的大量的电子系统都设计的非常复杂紧凑;同时需要相当高的散热效益和精确控制的环境条件。

因此,空调系统必须要保证对环境参数做到精确、可靠、安全、及长期运行的控制,为复杂先进的电子系统提供高可靠的运行环境。

海瑞弗精密空调应用广泛,在博物馆、实验室、芯片生产车间、医院手术室等对环境温度、湿度、洁净度要求较高的特殊场合都有很好的应用。

海瑞弗精密空调以高可靠的质量而广泛应用在欧洲地区意大利电信、意大利海军、德国电信、瑞士银行、荷兰银行等对机房冷却系统要求严格的企业及政府机构。

在中国市场,海瑞弗精密空调也硕果累累,在政府行业如北京市公安局、北京特警总队、文化部、国资委、银监会、广电系统;企业如中国移动、中国石油、中国电力、SKF、LDK、凯宾斯基酒店、东风汽车股份、长丰汽车股份等用户;经过多年发展,海瑞弗精密空调已在各行各业建立起良好的信誉品牌。

二、海瑞弗精密空调机组介绍高品质控制部件严格遵循CE和IEC标准,先进的电控技术,以在380V±20%的电源条件下可靠工作。

另配有电源保护模块,可以在380V±50%的范围内选定保护值,当电压波动超出范围时自动保护机组,当电压恢复正常时,机组自动重新投入运行。

涡旋式压缩机机组核心动力采用Copeland全封闭涡旋式压缩机,保证了机组高效率、低噪音、高寿命。

蒸发器高效率的蒸发器,由优质的材料和先进专业工艺制作,具有较大换热面积,并且空气没有任何扰动流过机组。

室内风机风机采用可调速后弯叶片离心风机,静压可在0-400Pa范围调节,运行可靠、噪音低、能耗小。

膨胀阀膨胀阀采用新式电子式膨胀阀,可精确控制蒸发器中的制冷剂的供应量,保证了可靠性和高效率。

过滤器金属柜架G4标准的过可以反复冲洗,降低了运行成本。

加湿器采用目前国际先进的电极式加湿系统,加湿量及进排水水量均由电脑控制,加湿罐自动清洗程序确保加湿罐维持正常的加湿效率。

加热器电加热器具有完善过热保护功能和防电离作用,对于高寒地区小热负荷的基站机房,可以满足环境的要求。

机柜独特的边框设计,黑金刚的钢结构框架,彰显工艺的精湛,保证机组可以适合任何运输条件及工作环境,专业的设计,更加美观。

冷凝器冷凝器外壳由抗腐蚀合金制成,保证了使用寿命和美观,采用外置转子式轴流风机精心设计,噪音满足环保要求。

风机调速器控制不同环境温度的保速,保证良好运行效果和节能。

微处理器控制机组控制系统采用先进的微处理器来实现,因而提供更加方便精确的系统监控及参数设定功能。

在正常使用的温度及湿度范围内,温度控制精度达±0.2℃, 湿度控制精度达±2%多种联网集中监控方式通过联网监控网络可以实现对空调的实时远程监控。

该系统支持本地网、远程网、楼宇自控系统、动力环境集中监控网等多种网络。

海瑞弗JADC0060-0190 海瑞弗TADR0272-0912海瑞弗节能方面的数据比较1.海瑞弗EC风机与传统风机的节能比较2.海瑞弗电子膨胀阀与标准膨胀阀的节能比较三、海瑞弗精密空调技术参数型号: JADC/JAUC 0060 0080 0100 0110 0130 0160 0190 制冷量(1)kw 5.9 7.7 9.3 10.6 12.6 15.6 18.2 风量m3/h 1785 2150 3530 3530 3470 5115 5200 能效比 3.93 4.05 4.04 4.04 3.93 3.80 3.87 显热比 1.00 1.00 1.00 1.00 0.96 0.96 0.98 压缩机形式涡旋式额定功率kw 1.5 1.9 2.3 2.6 3.2 4.1 4.7 额定电流 A 2.9 3.7 4.5 5.1 6.2 8.0 8.7 最大电流 A 5 6 7 7 10 13 14 起动电流 A 24 32 40 46 50 66 74 冷冻油量L 1 1 1.1 1.1 1.36 1.95 1.65 压缩机数个 1 1 1 1 1 1 1 翅片蒸发盘管迎风面积m2 0.29 0.29 0.47 0.47 0.47 0.65 0.65 规格cm 25×21.65排数个 3 4 3 3 3 3 4 类型Hydrofilic翅片间距mm 1.8显热比 1.00 1.00 1.00 1.00 0.96 0.96 0.98 室内风机形式前弯叶片离心风机风机数量个 1 1 2 2 2 2 2 额定电流 A 1.2 1.6 3.2 3.2 3.2 3.8 3.8 额定功率W 173 282 563 563 563 668 668机外余压(2)压风扇) Pa 244 217 253 253 250 108 118空气过滤器等级EU3总面积m2 2.2 2.2 3.6 3.6 3.6 5.0 5.0 耐火级别 1电加热器总功率kw 1.6 1.6 3.2 3.2 3.2 3.2 3.2 数量个 1 1 2 2 2 2 2 材质铝加湿器最大加湿Kg/h 2.80 3.17 4.45 5.22 5.01 10.09 6.90 有效加湿Kg/h 2 2 3 3 3 3 3 额定功率kw 1.5 1.5 2.25 2.25 2.25 2.25 2.25 机组尺寸和重量高mm 1850 1850 1850 1850 1850 1850 1850 宽mm 600 600 900 900 900 1200 1200 深mm 449 449 449 449 449 449 449 重量kg 150 157 195 210 230 245 255 噪音级别标准噪音dBA 46 48 48 49 51 52 53 (1)回风温度24℃,相对湿度50%,室外环境温度40℃(2)要获得更高的机外余压值(ESP)请与海瑞弗公司联系(3)噪音测定值在距机组2m处开阔区域谢谢你的观赏型号: TADR/TAUR 0201 0251 0261 0271 0301 0401 制冷量(1) kw 21.2 23.2 26.8 27.3 31.5 41.2 风量m3/h 7280 7280 7280 12950 12950 12950 能效比 3.65 3.80 3.74 3.75 3.71 3.71 显热比 1.00 1.00 0.92 1.00 0.99 0.97 压缩机形式涡旋式额定功率kw 5.8 6.1 7.2 7.3 8.4 11.1 额定电流 A 10.7 11.3 13.7 13.7 15.8 19.0 最大电流 A 17 17 20 20 29 29 起动电流 A 86 98 130 130 130 135 冷冻油量L 3.25 3.25 3.25 3.25 3.25 3.30 压缩机数量个 1 1 1 1 1 1 翅片蒸发盘管迎风面积m2 0.8 0.8 0.8 1.3 1.3 1.3 规格cm 25×21.65排数个 4 4 5 3 3 4 类型Hidrofilic翅片间距mm 1.8显热比 1.00 1.00 0.92 1.00 0.99 0.97 室内风机形式后弯叶片离心风机风机数量个 1 1 1 2 2 2 额定电流 A 2.5 2.5 2.8 4.3 4.3 4.4 额定功率W 1500 1500 1624 2516 2530 2636 机外余压Pa 380 380 380 425 425 355 空气过滤器等级G4总面积m2 1.44 1.44 1.44 2.92 2.92 2.92 耐火级别 1电加热器总功率kw 6.4 6.4 6.4 9.6 9.6 9.6 数量个 2 2 2 3 3 3 材质铝加湿器最大加湿量Kg/h 11.86 11.62 9.66 28.79 27.49 17.85 有效加湿量Kg/h 8 8 8 8 8 8 额定功率kw 6 6 6 6 6 6 机组尺寸和重量高mm 1998 1998 1998 1998 1998 1998 宽mm 1000 1000 1000 1750 1750 1750 深mm 795 795 795 795 795 795 重量kg 375 385 393 570 585 595 噪音级别标准噪音dBA 52 53 53 55 56.5 60 (1)回风温度24℃,相对湿度50%,室外环境温度40℃(2)要获得更高的机外余压值(ESP)请与海瑞弗公司联系(3)噪音测定值在距机组2m处开阔区域型号: TADR/TAUR 0272 0300360420450512 0552 0602 0692 0762 0912 制冷量(1)kw 26.9 31.35.41.44.50.5 54.4 61.4 68.7 76.2 90.8 风量m3/1295129129129129129519411941194119412350能效比 3.95 3.7 3.6 3.6 3.6 3.72 3.72 3.63 3.49 3.41 3.45 显热比 1.00 0.90.90.90.90.93 1.00 0.96 0.95 0.93 0.97 压缩机形式涡旋式额定功率kw 6.8 8.5 9.8 11.12.14.7 14.6 16.9 19.7 22.4 27.2 额定电流 A 12.2 16.17.21.22.27.4 27.2 31.6 35.6 39.4 45.6 起动电流 A 50 66 74 86 98 130 130 130 130 135 142 冷冻油量L 1.36 1.3 1.6 3.2 3.2 3.25 3.25 3.25 3.25 3.30 3.50 压缩机数量个 2 2 2 2 2 2 2 2 2 2 2翅片蒸发盘管迎风面积m2 1.3 1.3 1.3 1.3 1.3 1.3 2.0 2.0 2.0 2.0 2.0 规格cm 25×21.6排数个 3 3 3 4 4 4 4 4 4 4 4 类型Hidrofilic翅片间距mm 1.8显热比 1.00 0.90.90.90.90.92 1.00 0.96 0.95 0.93 0.96 室内风机形式后弯叶片离心风机风机数量个 2 2 2 2 2 2 3 3 3 3 3额定电流 A 4.3 4.3 4.3 4.4 4.4 4.4 6.4 6.5 6.5 6.5 6.5 额定功率W 2500 2502502592602716 3740 3860 3890 3890 4200 机外余压(2)Pa 425 425 425 355 355 355 405 378 378 378 390 空气过滤器等级G4总面积m2 2.92 2.9 2.9 2.9 2.9 2.92 4.49 4.49 4.49 4.49 4.49 耐火级别 1电加热器总功率kw 9.6 9.6 9.6 9.6 9.6 9.6 12.8 12.8 12.8 12.8 12.8 数量个 3 3 3 3 3 3 4 4 4 4 4 材质铝加湿器最大加湿量Kg/26.021.22.21.23.23.445.633.834.332.945.6有效加湿量Kg/8 8 8 8 8 8 8 8 8 8 8额定功率kw 6 6 6 6 6 6 6 6 6 6 6机组尺寸和重量高mm 1998 1991991991991998 1998 1998 1998 1998 1998 宽mm 1750 1751751751751750 2500 2500 2500 2500 2500 深mm 795 795 795 795 795 795 795 795 795 795 795 重量kg 565 580 590 605 615 615 905 940 958 979 992 噪音级别标准噪音(3)dB56 58 59 62 62 63 64 65 65 65 65 (1)回风温度24℃,相对湿度50%,室外环境温度40℃(2)要获得更高的机外余压值(ESP)请与海瑞弗公司联系(3)噪音测定值在距机组2m处开阔区四、海瑞弗精密空调售后服务●启动服务(免费服务)海瑞弗认证工程师为海瑞弗精密空调产品提供启动服务工作。
