浊度仪使用说明书
浊度检测仪使用说明书
濁度檢測儀使用說明書使用之前請仔細閱讀說明書！在线浊度仪一、测量原理ZD 系列浊度测量仪，中、低浊度范围内（小于10NTU 为低浊度，11-100NTU 为中浊度，大于100NTU 为高浊度）采用90°散射光原理。
光路原理如下图：Io ——入射光 It ——透射光 Is ——散射光 D ——溶液浑浊度一束特定光谱的平行光通过溶液时，一部分被吸收和散射，一部分透过溶液。
与入射光成90°方向的散射光的强度符合雷莱公式：Is=KNV 2Io入4Io ——入射光强度 Is ——散射光强度 N ——单位溶液微粒数 V ——微粒体积 入——入射光波长 K ——系数在入射光恒定的条件下，在一定浊度范围内，散射光强度和溶液的浑浊度成正比。
上式可整理改写为：Is =K ´N（K ´表示常数）Io根据这一公式，我们可以通过测定水样中微粒的散射光强度来测量水样的浑浊度。
这是本产品的基本测量原理。
DZ 系列浊度仪高浊度测量采用的是散射和透射结合型原理。
二、基本电路方框图散射光结构仪器工作原理图透射光结构仪器工作原理图光电传感器由光源、透镜、光电元件等组成，当光线通过被测液样时，与入射光成90°方向的散射光作用于光电元件，产生了随浊度变化的电信号，该信号与基准信号一起送入信号处理器。
信号处理器以集成电路为核心，构成性能稳定的电子线路，对信号进行放大、滤波、运算、补偿等处理，使其在整个测量范围内与被测液样的浊度成线性关系。
稳压电源由变压器、整流器、滤波器、稳压模块等组成，将200伏至240伏范围内变化的交流电变换成仪器所需要的直流工作电压。
三、结构图1、浊度传感器2、进水口3、出水口4、溢流口5、排气口6、电源220伏7、信号输出8、校准电位器9、浊度显示仪表10、信号输出11、浊度显示面板1 2、挂钩 13、电源220伏浊度传感器是本仪器的关键部位，内装光电转换器件、集成电路板、不锈钢水箱等，对其更加爱护和保养。
浊度仪操作说明
浊度仪操作说明
一、用胶头滴管取水样，放入空置试管内，待用。
二、打开“开关”键，见显示“measure smp00”
三、将空白样试管放入浊度仪，盖上遮光盖，按下“测量”按钮，显示“measure smp01”；再按“测量”按钮校准，显示“measure C=0.000”，即可开始测量水样。
四、打开遮光盖，取出空白原样，放入待测量的水样，盖好遮光盖，按下“测量“按钮，显示“smp02”后，再按“测量”，即可读取水样浊度“mesasure C=XXX”
五、如测量多个样，可依次放入水样试管，如上测量。
六、完成测量后，点击“完成”，取出水样，关闭仪器。
注意事项
一、仪器必须放置平稳，如晃动，会出现测量值不准等问题。
二、试管必须用擦拭净，外表无杂物。
三、遮光盖要盖好，不能漏光，否则测量数值不准。
四、空白原样，需保存好。
五、自取水样测量完毕后，请尽快清洗拭净试管，以备下次使用。
六、水样置入试管后，需摇匀水样。
七、如浊度太高，可能会出现读数负值或不稳等情况，需稀释水样后再测量，测量出数值乘以稀释倍数即为最终浊度值。
浊度仪操作指示书
浊度仪操作指示书
一、原理或定义：
浑浊度是反映天然水的物理性状的一项指标，用于测量悬浮于水或透明液体中不溶性颗粒物质所产生的光的散射程度，并能定量表证这些悬浮颗粒物质的含量。
本标准采用福尔马肼浊度标准溶液进行标定。
二、用法
1、开启仪器的电源开关，预热30分钟。
2、准备好试样瓶并清洁干净，采用吸水性较好的不落毛巾或软布擦净试样瓶
上的水迹和指印，
3、准备好校零用的零浊度水。
4、用一清洁的容器采集好具有代表性的样品。
5、将零浊度水倒入试样瓶内到十字刻度横线，然后悬上瓶盖，擦净瓶体的水
迹及指印。
6、将装好的零浊度水试样瓶置入试样瓶座内，并保证试样瓶的十字刻度竖线
对准试样座上的白色定位线，然后盖上遮光盖。
7、稍等读书稳定后调节调零旋钮，使显示为零。
8、采用同样方法装置校准用的标准溶液，并放入试样座内，盖上遮光盖，调
节校正钮，使显示为标准值。
9、重复6、7、8步骤，保证零点及校正值正确可靠。
10、放入样品试样瓶，等读数稳定后即可记下水样的浊度值。
三、注意事项：
1、测量池内必须长时间清洁干燥、无灰尘，不用时须盖上遮光盖。
2、潮湿气候使用，必须相应延长开机时间。
3、被测溶液应沿试样瓶壁小心倒入，防止产生气泡，影响测量准确性。
4、更换试样瓶或经维修后须重新标定。
审核：制定人：。
2100AN台式浊度仪使用说明书
2100AN台式浊度仪使用说明书47001-882100AN 台式浊度仪使用说明书（与版本1 号软件一同使用）哈希公司，2000．保留所有权利．目录安全警示 (7)操作 (9)第1节介绍 (11)1.1 仪器描述 (11)1.2 标准附件 (11)1.3 操作原理 (11)1.4 使用前的准备 (12)1.4.1 仪器开箱 (12)1.4.2 操作环境 (13)1.4.3 操作电源选择 (13)第2节浊度测量 (15)2.1 操作控制器和指示灯 (15)2.2 测量浊度 (15)2.2.1 浊度测试步骤 (16)2.2.2 测试注意事项 (17)2.3 测试技术 (18)2.3.1 清洁样品池 (18)2.3.2 使用硅油 (18)2.3.3 准备稀释水 (19)2.3.4 标识和匹配样品池 (20)2.3.5 除去气泡（脱气） (23)2.3.6 信号平均功能 (25)2.3.7 测试超过测量范围的样品 (26)2.3.8 凝结（雾化） (29)2.3.9 校准检查 (29)2.3.10 具有代表性的样品 (30)第3节仪器操作 (31)3.1 操作控制器和指示灯 (31)3.1.1 使用RANGE 键 (33)3.1.2使用UNITS/EXIT 键 (33)3.1.3使用SINGAL AVG 键 (34)3.1.4 使用FLOW 键 (34)3.1.5 使用LINE FEED 键 (34)3.1.6 使用RATIO 键 (34)3.1.7 使用PRINT 键 (35)3.1.8 使用CAL/Zero 键 (35)3.1.9 使用ENTER 键 (35)3.1.10 使用箭头键 (35)3.1.11 使用SAMPLE 键 (36)3.1.12 使用SETUP 键 (36)3.1.13 按键报警器（蜂鸣器） (36)3.2 校准 (36)3.2.1 处理StablCal?小瓶封装的标准液 (37)3.2.2 校准浊度仪（使用小瓶封装的StablCal?标准液） (38) 3.3 特殊的研究应用 (40)3.3.1 忽略稀释水的浊度 (40)3.3.2 编辑校准数据 (40)3.3.3 准备Formazin 稀释液—由用户选择 (41)3.3.4 校准2100AN 浊度仪（用户选择标准液） (41)第4节气体净化系统 (43)4.1 气体净化系统的连接 (43)第5节使用流通池系统装置 (45)5.1 介绍 (45)5.2 流通池装置（适用于低压时） (46) 5.2.1 手动流通池装置（低压） (47)5.2.2 自动流通池装置（低压） (50)5.2.3 使用流通池装置的提示（低压） (55) 5.2.4 高压流通池装置 (56)5.2.5 流通池的维护 (59)第6节数据输出 (61)6.1 记录器输出 (61)6.1.1 设置记录器最小值 (61)6.1.2 设置记录器的最大值 (62)6.1.3 设置记录器最小输出值 (62)6.1.4 设置记录器全量程输出 (62)6.2 RS232 连接器 (63)6.3 仪器通迅 (65)6.4 打印机 (66)6.4.1 内置打印机 (66)6.4.2 打印机设置指令 (67)6.5 使用计算机（RS232 操作指令） (68) 第7节仪器时钟 (71)7.1 时钟描述 (71)7.2 设置小时和分钟 (71)7.3 设置月份和日期 (71)7.4 设置年份 (71)7.5 显示当前时间 (71)第8节样品池适配器 (73)8.1 使用样品适配器 (73)8.1.1 安装和拆卸样品池适配器 (73)第9节色度测试 (75)9.1 过滤器 (75)9.1.1 安装过滤装置 (75)9.1.2 使用不同波长的拓展应用 (76)9.2 以色度、%透光度和吸光度进行测试 (76)9.2.1 使用色度单位（铂钴色度单位校准程序） (76) 9.2.2 色度测试的提示 (79)9.2.3 使用透光度单位（透光度100%程序） (79) 9.2.4 使用吸光度单位（吸光度校零程序） (79)第10节应用特殊测试 (81)10.1 应用特殊的测试方法 (81)10.2 特殊应用的校准 (82)10.2.1 初始ASC 值的输入 (83)10.2.1.1 编入新的ASC 数据 (83)10.3 ASC 的调用 (85)10.4 编辑ASC 数据点 (85)10.5 删除单一ASC 数据点 (86)10.6 删除所有的ASC 数据点 (86)第11节维护 (89)11.1 清洁 (89)11.2 灯泡的更换 (89)第12节故障排除 (91)12.1 介绍 (91)12.2 错误代码 (91)12.3 诊断和设置功能 (92)12.3.1 基本诊断代码 (92)12.3.2 其它仪器诊断 (94)可更换部件和附件 (95)常规信息 (96)订购指南及维修服务 (98)质量保证 (99)安全警示在开箱、安装或操作仪器之前请阅读本手册的全部内容，特别要注意所有的危险警示和注意事项。
水质浊度计使用方法说明书
水质浊度计使用方法说明书一、产品概述水质浊度计是一种用于测量水体浊度的仪器。
浊度是指水中悬浮颗粒物的浓度，是评估水质清澈程度的重要指标。
本产品具有测量快速、准确度高等特点，适用于环境监测、水质评估、工业生产等多个领域。
二、产品结构和外观水质浊度计主要由仪器主体和显示屏组成。
仪器主体具有测量窗口，内部装有浊度测量模块和数据处理模块。
显示屏可以显示测量结果和其他相关信息。
三、使用前准备1. 确保水质浊度计电量充足，如电池电量不足应及时更换。
2. 清洁测量窗口，确保表面干净无污染物。
3. 打开仪器主体开关，并等待仪器启动完成。
四、测量操作步骤1. 将水质浊度计测量窗口放入待测水体中，确保与水体充分接触。
2. 点击显示屏上的测量按钮，开始自动测量。
3. 等待测量完成，显示屏将显示出浊度数值和测量结果。
4. 按需保存数据或进行其他操作。
五、注意事项1. 使用时请确保仪器主体与水体充分接触，以保证测量的准确性。
2. 测量过程中，请勿移动或震动测量仪器，避免测量结果受到干扰。
3. 使用后请及时清洁测量窗口，防止残留污染物对下次测量的影响。
4. 请勿将水质浊度计暴露在极高或极低温度环境中，以免损坏仪器。
5. 如发现仪器异常情况，请及时联系售后服务。
六、维护与保养1. 定期清洁测量窗口，可使用干净的软布轻轻擦拭。
2. 长时间不使用时，建议关闭电源并储存于干燥通风的环境中。
3. 如需更换电池，请参照产品说明书进行操作。
七、故障排除1. 若测量结果出现异常，请检查测量窗口是否干净，并确保测量操作正确。
2. 如仍无法解决问题，请联系售后服务。
八、技术规格1. 测量范围：0-1000 NTU（浊度单位）2. 测量精度：±2% FS3. 工作温度：5-40°C4. 供电方式：内置电池，可连续工作10小时5. 产品尺寸：XXmm × XXmm × XXmm6. 产品重量：XXg注：NTU为浊度单位，FS为满量程。

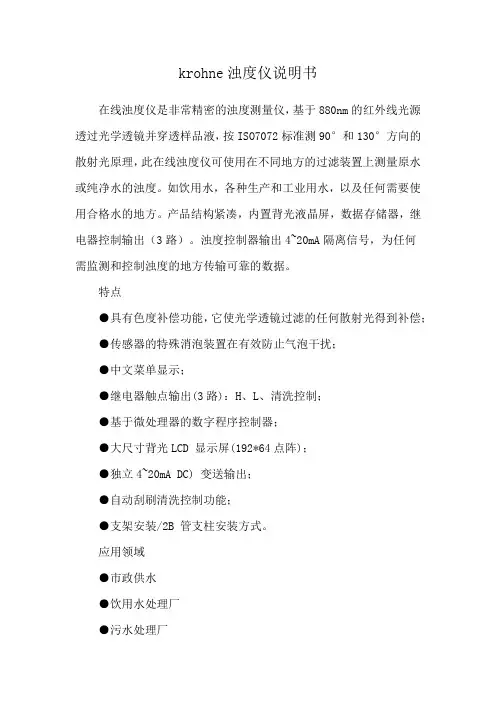

krohne浊度仪说明书
krohne浊度仪说明书在线浊度仪是非常精密的浊度测量仪，基于880nm的红外线光源透过光学透镜并穿透样品液，按ISO7072标准测90°和130°方向的散射光原理，此在线浊度仪可使用在不同地方的过滤装置上测量原水或纯净水的浊度。
如饮用水，各种生产和工业用水，以及任何需要使用合格水的地方。
产品结构紧凑，内置背光液晶屏，数据存储器，继电器控制输出（3路）。
浊度控制器输出4~20mA隔离信号，为任何需监测和控制浊度的地方传输可靠的数据。
特点●具有色度补偿功能，它使光学透镜过滤的任何散射光得到补偿；●传感器的特殊消泡装置在有效防止气泡干扰；●中文菜单显示；●继电器触点输出(3路)：H、L、清洗控制；●基于微处理器的数字程序控制器；●大尺寸背光LCD 显示屏(192*64点阵)；●独立4~20mA DC) 变送输出；●自动刮刷清洗控制功能；●支架安装/2B 管支柱安装方式。
应用领域●市政供水●饮用水处理厂●污水处理厂●综合净化池●纸浆及造纸行业●废水处理厂●粪便处理厂●化工行业●工业废水处理●畜牧废水处理量程流通式0∼400 NTU；投入式4∼40000NTU供电 AC 220V 50/60Hz，±10% 3VA显示图像数据点阵LCD 192*64像素报警触点容量 250V/2A ( H, L)工作温度范围 -25℃∼70℃环境相对湿度 0-90% （无冷凝）精度小于± 2 % FS重现性± 0.2 % FS响应时间 300秒（90%量程变化）继电器输出上限报警，下限报警(2 outputs),清洗控制器信号输出 4∼20mA, RS485温度补偿自动/手动温度补偿(Pt100/Pt1000)测量原理 880nm红外光90°散射原理流速 100 ml/min∼600 ml/min传感器校准手动校准清洗功能空气清洗二次表壳体材质 ABS二次表尺寸 155mm (W)×155mm(H)×110mm(D) 二次表防护等级 IP65二次表安装方式管路安装，壁挂式重量 1.5g。
浊度仪SK55D说明书
浊度仪SK55D说明书1. 打开电源开关（在仪器的后方）将仪器预热半小时左右。
2. 把被测样品装入样品瓶中，然后放入仪器，盖好遮光罩，这时显示读数即是被测样品的浊度值，单位为NTU浊度单位。
3. 若发觉仪器的数值，偏差出所允许的范围或两次定期校正间隔时间超过六个月，则应该对仪器重新校对。
4. 校正仪器时，根据《零浊度水的制备》、《Formazine浊度标准溶液》对标准样品进行制备。
5. 把零浊度水装入样品瓶放入仪器，调节“调零”旋钮以显示0.00；把18NTU标准品装入样品瓶，放入仪器调节“分度”旋钮，使显示为18.0；把180NTU标准品装入样品瓶，放入仪器，调节“线性”旋钮显示为180。
6. 反复将18NTU、180NTU标准品放入仪器，核实读数仍旧是18.0和180，若读数变化，分别调节“分度”、“线性”旋钮，直到准确为止。
7. 以上各项当样品瓶放入仪器时，注意样品瓶上的标记对准仪器上的突出标记。
零浊度水的制备参照标准ISO 7027中规定的方法，选用孔径为0.1um（或0.2um）的微孔滤膜，过滤蒸馏水（或电渗析水、离子交换水），需要反复过滤两次以上，所获的滤液即为检定用的零浊度水，该水贮存于清洁的、并用该水冲洗过的玻璃瓶中。
Formazine浊度标准溶液的制备1. 浊度检定中使用国家技术监督局颁布的Formazine标准物质，如GBW12001 400（NTU，FTU）浊度（Formazine）标准物质，定值不确定度±3%，有效使用期限1年。
不同浊度值的Formazine 标准溶液，是用零浊度水和经检定合格的容量器具，按比例准确稀释Formazine浊度标准物质面获得。
400度Formazine标准物质需存放在电冰箱的冷藏室内（4～8℃）保存。
已稀释至低浊度值的标准溶液不稳定，不宜保存，应随用随配。
2. 当难以获得Formazine标准物质时，可按“ISO 7027”所规定的方法配制严格控制条件和试制用量，方法摘录如下：2.1仪器和试剂分析天平：载荷200g、感量0.1mg检定合格容量瓶：100ml、一等，检定合格移液管：5ml、一等，检定合格硫酸肼：分析纯，纯度需要按国标GB 698-77标准方法分析，其纯度应大于99%六次甲基四胺：分析纯，纯度需按国标GB 1400-78标准方法分析，纯度应大于99%恒温箱（或水浴）：容积能容下100ml容量瓶，恒温25±1℃，能连续运行24小时以上2.2制备方法准确称取1.000g硫酸肼，溶于零浊度水。
浊度仪使用说明书
ZY-Ⅲ智能散射光浊度仪使用说明书北京慧泉给排水仪器设备科研所ZY-Ⅲ智能散射光浊度仪使用说明书ZY-Ⅲ智能浊度仪采用散射光原理，其标定溶液采用国际普遍采用的福尔马肼标准溶液。
它是精密、智能化仪器，测量浊度线性好，操作方便，样瓶即放、浊度即现，可称傻瓜式浊度仪。
经中国预防医学科学院监测所检测，结论是：“该仪器测定数值准确、可靠，与美国同类仪器进行同步测定，测定结果基本一致。
”·仪器测量范围为三档：0-2.00；0-20.0；0-200NTU ，三档之间可在测量中自动转换。
·采用数字方法校准零点和标定精度，一旦调好可永久保存。
·仪器有自动跟踪零点的功能，上电即可使用。
·可根据用户要求安装微型打印机，可随时打印浊度值和测量时的日期、时间。
使用环境温度5-40℃，相对湿度< 85%。
本仪器适用于自来水厂、中水处理厂、游泳池水回用、食品饮料行业等。
是水试验室必备仪器。
一、仪器介绍二、操作为使叙述简便，将5个按健做如下标号： 1、接通电源，打开面板上的电源开关，仪器在进行数秒钟的“零点跟踪”后，即可使用。
一般不需要繁复的校准，即开即用，这是本仪器的特点。
上电“零点跟踪”时，显示屏左边显示空气零值（也可称做无标样实时零点值），右边上部显示跟踪过程的取值，下部显示标准空气零值。
强调说明：为使“零点跟踪”正确进行，仪器上电时必须将样品池空置，并盖好池盖，如不能按规定做，会带来测量误差。
跟踪完成后，显示屏右边显示实时日期和显示屏左边显示屏右边 电源开关 按键样品池 池盖时间，操作者可进行测量。
仪器在使用过程中，会自动跟踪零点，以保证测量的精度。
2、在以下特殊情况下，如换灯泡、仪器累计误差增大等，需自行校准仪器。
校准仪器应按如下步骤进行：○1解锁。
按住4#键不动，5~6秒钟后，显示屏时钟的冒号由1秒闪动一次变为快速闪动，表明键盘已解锁。
○2校准。
键盘解锁后，按动2#键一次，显示屏右边下行显示00XXYY，其中，ⅹⅹ表示调零粗调电位器值，YY表示调零细调电位器值。
tu660浊度仪说明书
tu660浊度仪说明书摘要：1.浊度仪说明书简介2.浊度仪的用途与适用范围3.浊度仪的主要性能参数4.浊度仪的安装与操作步骤5.浊度仪的维护与注意事项正文：【浊度仪说明书简介】本说明书为tu660浊度仪的操作指南，旨在帮助用户了解仪器性能、掌握正确操作方法及维护注意事项。
【浊度仪的用途与适用范围】tu660浊度仪是一种实验室用光学仪器，主要用于测量水样、饮料、药品等物质的浊度。
适用于环保、水处理、食品、制药等行业及科研单位。
【浊度仪的主要性能参数】* 测量范围：0-2000NTU* 最小分辨率：0.1NTU* 准确度：±2%FS* 重复性：≤0.5%* 光源：钨灯* 测量单位：NTU、mg/L、ppm可选【浊度仪的安装与操作步骤】1.打开包装，检查仪器是否完好，如有损坏请及时联系售后服务。
2.将仪器放在水平工作台上，确保电源线插入插座，并确保电源稳定。
3.打开仪器电源，待显示器显示“0”后，即可开始测量。
4.将待测水样注入测量池，用盖子封闭测量池，避免光线散射。
5.按下测量键，仪器将自动测量并显示浊度值。
6.测量结束后，关闭仪器电源，用干净的软布擦拭仪器表面。
【浊度仪的维护与注意事项】1.定期清洁测量池，避免污物影响测量精度。
2.长时间不使用时，请将仪器放入干燥通风处，避免阳光直射。
3.使用时请勿让水溅到仪器内部，以免影响电路。
4.请勿自行拆卸、维修，以免造成安全事故。
5.使用合格且稳定的电源，避免电压波动影响测量结果。
本说明书为tu660浊度仪的操作指南，用户应仔细阅读并按照操作步骤进行，以确保仪器正常运行。
浊度仪TC-100 500 3000操作指南说明书
TC-100/500/3000操作指南非常感谢您购买浊度分析仪。
为了安全正确地使用本产品，在使用前请务必仔细阅读本操作说明书。
阅读后请妥善保管本说明书，以便维护和管理人员随时翻阅。
检测仪吊环水平悬挂附件五根电缆扎带操作指南如若元件缺失或损坏，请联系您的销售商。
为了正确使用浊度仪，请务必阅读本操作指南除了水质测量，请勿将浊度仪用于水质测量以外的用途。
将浊度仪电缆的检测器端包上电缆保护套。
用附件吊环通过链条等悬挂浊度仪(链条线等由用户自行提供)。
将吊环穿过链条的末端。
在接线过程中，请保持电源关闭，接线完成后方可接入电源。
棕色蓝色白色黑色绿色红色请使用额定电流≥1A的断路器。
如果需要延长浊度仪的电线，请使用带引线盒的屏蔽导线(CVV-S)想知道电源线的长度，请参考下表电源线的长度X[m]公称截面积电线最大长度X[m]0.2[mm2]0.3[mm2]0.5[mm2]0.75[mm2]10[m]20[m]40[m]50[m]在连接到模拟(4-20mA)信号输出端口的时候，负荷电阻应当<=300Ω(包括电线电阻)清洁设备后，模拟(4-20mA)信号输出将保留一段时间。
由于时间长度取决于浊度仪的类型，请参考下表确认。
但若在接上电源后立即清洗，模拟(4-20mA)信号输出将不保留。
类型TC-100TC-500TC-3000保留时间(秒)16060自检测输出端口的输出是晶体管输出(开路集电极)。
当连接到外部设备等时，请选择+12VDC 与自检测输出之间的值，必要时请参考如下条目。
(如果没有连接到外部设备时，应打开自检测输出端口。
)◎连接到>= 600Ω的电阻器；◎连接继电器等(建议使用额定电压12VDC 的Omron G6B 系列)。
在测量期间，校正信号输入端口应当至拨起的打开状态或接12VDC 。
必要时，调整模拟(4-20mA)信号输出接收端。
调整模拟(4-20mA)信号输出已知浓度的测量水(福尔马肼等)与模拟(4-20mA)信号输出之间可能存在差异。
光纤浊度仪ih型使用说明
光纤浊度仪ih型的使用说明如下：
1. 插上传感器后接通电源，开启电源开关，这时数字电压表的LED数码管应全亮。
2. 将传感器放入清水中，按下显示选择的讯号档，按测量分辨率的要求，调节面板上的光源调节电位器，使数码显示为100或200或500或1000。
再按下显示选择的光源档，这时数码管所显示的读数为直肠径电珠的供电电压，为保证仪器工作稳定正常工作时，不能超过 1.6V，不然要调低光源或改变机壳后板上的标准负载电阻。
3. 开机预热15分钟到半小时以后开始工作，这时细调光源调节电位器，在清水中调定使讯号输出取整数100、200、500或1000作为满度读数V。
4. 将传感器放入被测悬沙水体中，这时数字显示为消光读数V。
5. 计算出V/V0后根据 ~ρ的率定曲线可查得ρ值。
6. 在使用中应注意光纤端面的清洁度，定时要用清水清洗。
7. 一般使用一个小时后要重新按上述操作步骤调满度V，若使用过程中发现V有变化，在V/V0的计算机中要及时修正。
8. ~ρ率定曲线的制作，取标准体积的被测含沙量ρ0为原始样品，用清水按比例稀释后，配成数个再生产样品。
其含沙量分别为ρ1、ρ2、ρ3、ρn，这时将传感器分别放入这些样品中，获得读数分别为V1 、V2 、V3 、Vn。
如下表计算后，可在米离纸或对数纸上绘出率定曲线。
序号稀释清水水体总体积计算含沙量烘干秤重法的实测含沙量仪器读数。
9. 仪器后盖板的一对输出弹簧接线插，可供接电子电位差计，能自动绘出含沙量的变化过程，或供微机进行数据采样及处理。
请注意，在使用过程中请严格遵守操作规程，确保安全。
浊度仪使用说明书
浊度仪使用说明书一、原理浊度是表现水中悬浮物对光线透过时所发生的阻碍程度。
水中含有泥土、粉尘、微细有机物、浮游动物和其他微生物等悬浮物和胶体物都可使水中呈现浊度。
本浊度仪采用900散射光原理。
由光源发出的平行光束通过溶液时，一部分被吸收和散射，另一部分透过溶液。
与入射光成900方向的散射光强度符合雷莱公式：s I =λ2KNV ×0I 其中：0I ——入射光强度 s I ——散射光强度N ——单位溶液微粒数 V ——微粒体积λ——入射光波长 K ——系数在入射光恒定条件下，在一定浊度范围内，散射光强度与溶液的混浊度成正比。
上式可表示为：I I s = K ′N （K ′为常数）根据这一公式，可以通过测量水样中微粒的散射光强度来测量水样的浊度。
二、主要技术性能本浊度仪是高精度测量仪，采用四位LED 数字显示，具有自动切换量程，稳定准确，使用方便等特点。
广泛适用于食品、石油、化工、环境监测、医药卫生等部门行业。
1. 测量范围：0～1000度。
分0～5、5～25、25～100、100～400、400～800、800-1000六个量程（度是1个Formazine 浊度单位，对于散射式仪器，即1NTU ）。
2. 精确度：≤± 2 % (满量程) 3. 重现性：≤ ±2 % (满量程) 4. 分辨率：0.01 NTU 5. 每小时漂移：＜ 0.1 NTU 6. 外形尺寸:282mm×237mm×102mm 7. 重量:2.2kg8. 仪器在开机通电半小时后可在下列环境下连续运行：⑴ 环境温度: 5～40℃ ⑵ 相对湿度: ≤70%⑶供电电源: AC(220±10%)V； 50Hz⑷避免强光直接照射，无显著的振动及强电磁干扰三、结构图一前面板示意图1.LED显示屏2.键盘①“↑”、“↓”：在标定或校准曲线时，按两键可更改（0-9）的数字大小。
②“←”、“→”键：在标定或校准曲线时，移动光标作用。
ZS-600浊度计使用说明书
ZS-600浊度计使用说明书使用说明书在线浊度计ZS-600ZS-600浊度计使用说明书目录1.产品配置 (1)2.产品简介 (2)3.技术指标 (3)4.仪表安装 (4)4.1.主机安装 (4)4.2.电极安装 (5)5.仪表面板及接线说明 (7)6.仪表功能设置 (10)6.1.菜单结构 (10)6.2.主界面及主菜单 (11)6.3传感器设置 (11)6.3.1匹配传感器 (11)6.3.2浊度校准 (12)6.3.3自动清洗 (14)6.3.4量程设置 (14)6.3.5恢复传感器 (15)6.4参数设置 (15)6.4.1补偿设置 (15)6.4.2报警设置 (16)6.4.3485通讯（选配） (17)6.4.4电流输出设置 (18)6.4.5背光时间 (18)6.4.6恢复出厂值 (19)7.日常维护要点 (19)ZS-600浊度计使用说明书注意事项●根据环境选择合适电极及安装方式。
●使用时请遵守本说明书之操作规程及注意事项。
●在使用过程中若发现仪器工作异常或损坏请联系经销商,切勿自行修理。
●执行标定工作之前请将仪器接上电极后通电预热三十分钟。
●因产品更新换代，本说明书如有变动恕不另行通知。
ZS-600浊度计使用说明书1.产品配置请确认您所购买的检测仪，包装盒是否完整，如有包装损坏或是有任何配件短缺的情形，请您尽快与经销商联系，配置如下标准配置◇仪表一台ZS-600◇浊度传感器一个◇紧固锁紧条两根◇用户使用说明书一本◇合格证◇生料带一卷(流通式)◇试管刷一支(流通式)◇内径10mm软管5米(流通式)◇止水夹1个(流通式)◇白色接头3个(流通式)◇紧固扣3个(流通式)选配◇安装支架（1米长）◇485通讯接口及485转232或485转USB连接器1ZS-600浊度计使用说明书2.产品简介浊度是表现水中悬浮物对光线透过时所发生的阻碍程度。
水中含有泥土、粉尘、细微有机物和其他微生物和胶体物可使水中呈现浊度。
U-SIN-PTU200-CN1浊度仪使用说明书
杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司U-S IN -PTU200-CN1第1版浊度仪使用说明书前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●本手册内容如因功能升级等有修改时，恕不通知。
●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-S IN-PTU200-CN1第一版2021年8月确认包装内容打开包装箱后，开始操作之前请先确认包装内容。
如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。
产品清单产品包装内容目录第一章产品概述 (1)1.1产品信息 (1)1.2安全信息 (3)第二章变送器的安装 (4)2.1变送器的安装 (4)2.2接线连接 (8)2.3电源接线 (9)2.4继电器 (11)2.5模拟输出 (11)第三章界面与操作 (12)3.1用户界面 (12)3.2主屏显示（根据连接的不同传感器显示的名称不同） (13)3.3菜单 (14)3.4本地设置 (15)3.5测试/维护 (29)第四章维护与保养 (31)第五章问题与解决 (32)第六章质保及售后服务 (33)第一章产品概述第一章产品概述1.1产品信息通用变送器通用性强，数字传感器和模拟传感器均可与其自由连接。
可测量的参数包括pH、DO、ORP、电导、浊度、SS、叶绿素、蓝绿藻等。
同时还可以根据要求选择单通道配置连接一个传感器或双通道配置连接两个传感器，降低变送器成本和安装空间。
所有数字传感器接口均可通用，而模拟传感器则根据不同传感器种类配置不同的模块即可。
实现传感器即插即用，电极安装、更换快速方便。
AMI浊度仪说明书
下面的例子显示如何将过滤时间常数由30秒改变到60秒:
改变参数值
Sensors
4.1.1
HoldafterCal.30Sec
突出显示你要改变的参数项
选择
Enter.
Sensors
4.1.1
HoldafterCal.30Sec
选择或
设置需要的值
电极
警告
如仪器不能在正常情况下工作，请将仪器断电。
为防止漏电，请确保仪表连接地线；
只有授权人士才能进行维护工作；
当进行电器部分维护时请关闭电源以及和以下继电器相连的设备：
•继电器1,
•继电器2,
•报警继电器
2.产品介绍
本节介绍AMITurbitrack及其主要部件，包括技术参数，要求和运行参数等。
2.1仪表介绍
12法律要求备品备件更改只有经过swan授权的技术人员才可以对仪表进行更改和升级未经过swan授权的人员对仪表进行更改和升级而对仪表造成的任何破坏swan将不负任何责任
1.安全指导
概述本手册介绍仪表使用中可能出现的危险，并提供安全指导以降低风险。
在操作中请严格按照本手册的安全指导，如违规操作可能会对操作人员造成人身伤害。
(EN27027, DIN 38404)
测量范围
0.000 - 100.0 FNU (精度: ± 0.001 FNU或为读数的1 %)
反应时间
一般来说T90 < 15 sec (样水流量已设置为10 l/h)
校准厂家测试校准
Verification
Kit (optional)
零点;大约为5 FNU
•光学测量室按照已设定的时间间隔自动清洗
浊度仪(浊度计)使用方法
5． 待显示数据稳定后，即可读取被测溶液的浊度值。
6． 读数后立即取出样杯，等待下一个样品的测量或关机。
注：在测定样品过程中，如所测样品不在同一个量程范围，则按“量程”键进行量程切换。(另：为保证测量重复性的良好，样杯的宽定位条务必面向使用者)
⑶ 按“结束标定”键，然后用“箭头”键输入该标准液的标准浊度值 (例如：使用100NTU的标准溶液，则输入“0100”即可) ，然后按“确认”键，待读数稳定后，再按“确认”键进行确认。则校准结束。
2． 标定
⑴ 将“标定/测量”拨动开关置于标定处，使仪器置于标定状态。
⑵ 0-5度量程的标定：
（二） 浊度曲线校准及标定
仪器在出厂时已经标定好曲线，一般情况下，即可使用。用户在使用一定时间可进行曲线校准；或当因故造成偏差，曲线校准后仍无法测量准确时，可对仪器进行标定。
1． 校准
⑴ 将“标定/测量”拨动开关置于测量处，使仪器置于测量状态
⑵ 取任一标准浊度溶液约50mL注入样杯中，用滤纸擦净样杯后置于比色池，盖上比色池内盖，关闭比色池盖。
② 往样杯中注入约50mL的10度标准浊度液，擦净样杯后置于比色池。
③ 用“箭头”键输入“0010”并按“确认”键，待读数稳定后，再按“确认”键进行确认。
④ 往样杯中注入20度（或其它标准浊度值）的标准浊度液，擦净样杯后置于比色池。
⑤ 用“箭头”键输入“00
浊度仪（浊度计）使用方法
（一） 浊度测量
1． 开机预热30min后，将“标定/测量”拨动开关置于测量处。
2． 按“键头”键选择适当的量程。（为减小误差，尽量选用低量程，但也不能超量程）。
WZS-186 型浊度计使用说明书
WZS-186型浊度计使用说明书目录1仪器的安装1.1开箱1.2仪器结构和安装2仪器的操作2.1简介2.2操作2.3通讯功能3仪器的维护与常见故障及排除3.1仪器维护3.2常见故障及排除附录1USB相关驱动以及安装说明附录2浊度标准液的配制1仪器的安装1.1开箱序号名称及规格数量1WZS-186型浊度计1套2浊度瓶1盒3国际通用电源线1根4USB通讯线1根5使用说明书1本6产品合格证1份7保险丝Ф5×20(0.5A)3只1.2仪器结构和安装1.2.1仪器正面图如图1所示。
图11.2.2仪器后面板图如图2所示，从左往右分别为：（1）USB接口；（2）电源插座；（3）保险丝插座；（4）电源开关。
图21.2.3USB通讯线的连接如果用户希望连接计算机通讯，则可将USB通讯线连接到仪器和计算机上，，正确安装随机附带的光盘中的驱动程序和配套通讯软件后即可实现通讯。
相关USB驱动与安装说明见附录。
1.2.4仪器部分配件、选配件及附件a)浊度瓶，瓶身上印有“+”字型标志。
将浊度瓶插入仪器时，应使标志中的竖线位于狭缝的正中位置。
b)与上位机通讯时，需用到USB通讯线，接头形式为两端A公头。
2仪器的操作2.1简介2.1.1WZS-186主要技术特点符合ISO7027标准。
采用散射-透射光测量原理，自动色度补偿。
量程自动切换。
最多可储存2000组测量数据。
仪器可通过USB接口（虚拟串口）与上位机进行通讯。
仪器具有断电保护功能，在仪器关机后，仪器内部储存的测量数据、校正数据、设置参数不会丢失。
2.1.2WZS-186主要技术性能测量范围：（0～20.00）NTU，（20.0～200.0）NTU，（200～2000）NTU（量程自动切换）。
零点漂移：不超过±0.5%FS/30分钟。
示值稳定性：不超过±0.5%FS/30分钟。
重复性：不大于0.5%。
示值误差：不超过±6%。
仪器正常工作条件：a)环境温度：(5～35)℃；b)相对湿度：不大于90%；c)供电电源：交流电压(220±22)V，频率(50±1)Hz；d)周围空气中无腐蚀性的气体存在；e)周围无影响性能的振动存在；f)周围除地磁场外无其它影响性能的电磁场干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WGZ-100浊度仪
仪器工作原理、特点
1．本仪器采用积分球式浊度测定原理：
一束平行光在透明液体中传播，如果液体中无任何悬浮颗粒存在，那么光束在直线传播时不会改变方向；若有悬浮颗粒、光束在遇到颗粒时就会改变方身（不管颗粒透明与否）。
这就形成所谓散射光。
颗粒愈多（浊度愈高）光的散射就愈严重。
如图所示：灯源发出的白炽光经聚光镜会聚后照射在针孔上；准直物镜将针孔出射的光线变成一束平行度很好的平行光出射；平行光经样品后分解成透过光和散射光（分别记为T p）和T d），并进入积分球内。
在积分球内壁上装有二保光敏元件，它们分别接收透过光和散射光。
通过光讯号和散射光讯号经电路放大和处理后按下式显示：
浊度=K×散射光通量/透过光通量
= K×T d/T p
K:比例常数。
2．测量值不受液体色泽影响：
假定样品是无色的，进入液体的入射光通量为l0,出射光通量亦为l0。
出射光通量、散射光通量和平行透过去时光通量三者关系为（不考虑比色器皿的反射、吸收等）：
l0=T p+T d
如果样品带色，进入液体的入射光将部分被吸收，设液体透过率为T，此时出射光通量l0,、散射光通量T d,和平行透过光通量T p,有关系。
l0,=T×l0T p,= T×T p T d,= T×T d
也就是说：无论透过光或散射光它们的强度都衷减速了同一系数T。
此时浊度测量值仍将不变：
浊度=K×散射光通量/透过光通量
=K×T d,/T p,=K×T×T d /T×T p
=K×T d/T p
仪器的使用
1．仔细检查浊度标准板，如有灰尘、污渍，可用脱脂棉加乙醇、乙醚各半混合液擦净，比色皿可用清洁剂或洗涤精清洗，然后用清水冲净，两个透光面擦干。
仪器预热10分钟。
2．量程选择钮置“100”档，在试样槽后方紧靠右插入浊度标准板（有编号面朝左）。
3．拉杆推入，光路中不置入任何物体，调整“调零”旋钮，使显示读数为“0”（空气校零），拉杆拉出，浊度标准确性板置入光路，调整（校准）旋钮使显示读数为浊度标准板出厂标定值——NTU，在此以后“校准”旋钮不能再随意变动，取出标准板。
4．量程“1”；“10”采用30mm比色皿。
量程“100”采用5mm比色皿。
5mm比色皿紧靠右插入。
5．在比色皿内放入无浊度水（约3/4高度），放入试样槽前方，被测液放入试样槽后方（大小比色皿均紧靠右侧），推入拉杆，调节器节“零位”钮使显示数为0。
拉出拉杆，样品置入光路，显示值即为被测液浊度值NTU。
6．测量中“量程”选择键如需转换，除选用不同比色皿外，无浊度水调零步骤须重复一次。
7．本仪器标准板出厂前已用标准液标定，如用户需重新标定，只要用10FTU标准液和零浊度水逆向进行以上步骤，重新测定标定值。
注意：在测量中比色皿两通光路必须无任何脏点，二侧面和底面无水渍。
测量中如使用旧比色皿盛样品和入“0”水时，必须在样品测试前，同时盛入“0”水
测量二只试样杯的另位差（缸差），并在以后的样品浊度测定值中作相应的修正。
如测定样品少时，校零和样品测定可使用同一比色皿，这样无论是机关报旧比色皿都
不会带进缸差，有利于测试数据的可靠，避免不必要的操作误差。
附加说明
1．本仪器提供浊度值的标定以福吗嗪浊度值标定（样品由上海计量测试技术研究院标样室提供）2．零水（无浊度水）的获得：二次蒸馏水，蒸馏水经过0.2微米滤膜过滤；或购买超纯水。
四、仪器成套
W GZ-100散射式光电浊度仪一台
5mm、30mm比色皿各四只
电源线一根
使用说明书一份
产品出厂检验合格证一份
标准板一块
备用灯LTQ6-15立式6V，15W二只
五、仪器外形、结构
1．光源2．数显窗3．样品室
4．拉杆5．调零钮6．校准钮
7．量程选择钮8．电源开关
六、主要指标及技术参数
测量范围0-1.000 1-10.00 10-100.0 NTU
最小分辨率 0.001 NTU
准确度±5％F·S
工作环境温度 0-35℃
电源 220±20V.50Hz
外形尺寸450X350X120
重量 15kg。
