建筑给排水工程识图讲义
建筑制图_识读给排水工程图(PPT43页)
1：2，1：1，2：1
3、标高 以米为单位，通常注写到小数点后3位，总平面图中可
注写到后2位。一般标注管道的中心标高，必要时可标注管 底标高并加文字说明。室内管道标注相对标高，室外标注绝 对标高（当无绝对标高资料时可标注相对标高，但应与总图 相一致）
6、图例
室内给排水平面图中的设备、管道等均用规定的图例表示其类型 及平面位置。常用图例如下表：
7、双线图和单线图（见管道图示方法部分图）
管道在给排水施工中的表示方法可以分为双线图和单 线图两种。 双线图：用两根线表示一根管道的形状而不表示其壁厚。
单线图：进一步简化，由于管道的管径相对于管道的长度 来说要小的多，因此可以将管道的壁厚和空心的管腔看做 是一条线的投影，只用一条粗实线表示管道的位置和走向 而不表示其壁厚和管径。由于其简单，在工程实践中应用 较多。
名称 粗实线 中实线
线型
细实线
粗虚线 中虚线
细虚线
细点划线 折断线 波浪线
用途
新建各种给水排水管道线
给排水设备、构件的可见轮廓线，新建建筑物、构 筑物的可见轮廓线，原有给排水的管道线
平面图、视图中被剖切的建筑构造（包括配件）的 可见轮廓线，原有建筑物、构筑物的可见轮廓 线，尺寸线、尺寸界线、引出线、标高符号线、 较小图形的中心线等
2、室内排水系统的组成与分类
室内排水系统的分类 根据排出污水的性质可分为： 生产污水管道、生活污水管道、雨水管道。 根据排水制度可分为： 合流制：上述三种污水全部或者部分合流从同一管道排出。 分流制：是指生产污水、生活污水和雨水分别通过不同的管
道排放。
课堂训练一：
请同学们到后面认真阅读住宅楼设备施工图中的给排水 施工图: 1.2组同学找出图样中给水系统的组成部件，并简单说明其

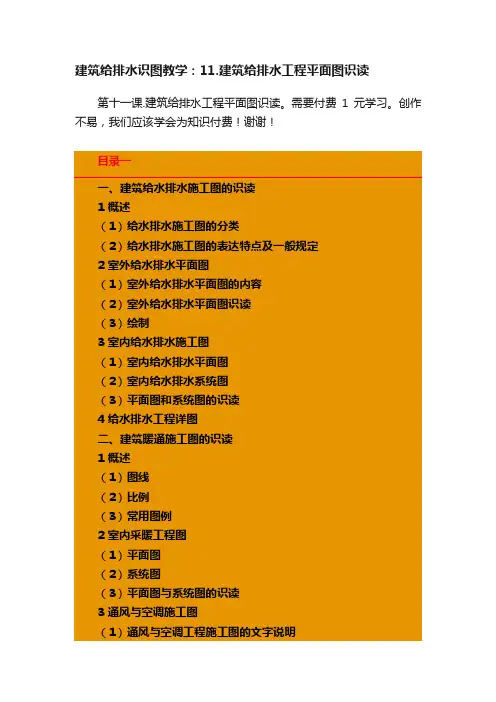

建筑给排水识图教学：11.建筑给排水工程平面图识读
建筑给排水识图教学：11.建筑给排水工程平面图识读第十一课.建筑给排水工程平面图识读。
需要付费1元学习。
创作不易，我们应该学会为知识付费！谢谢！目录一一、建筑给水排水施工图的识读1 概述（1）给水排水施工图的分类（2）给水排水施工图的表达特点及一般规定2 室外给水排水平面图（1）室外给水排水平面图的内容（2）室外给水排水平面图识读（3）绘制3 室内给水排水施工图（1）室内给水排水平面图（2）室内给水排水系统图（3）平面图和系统图的识读4 给水排水工程详图二、建筑暖通施工图的识读1 概述（1）图线（2）比例（3）常用图例2 室内采暖工程图（1）平面图（2）系统图（3）平面图与系统图的识读3 通风与空调施工图（1）通风与空调工程施工图的文字说明（2）通风与空调工程施工图的识读二、建筑电气施工图识图1 建筑电气施工图概述2 建筑电气施工图的组成3 如何识读建目录二一、建筑电气施工图1 建筑电气施工图概述（1）建筑电气制图专业术语（2）建筑电气施工图的组成及内容（3）建筑电气施工图的编排顺序2 建筑电气施工图的图示特点及相关规定（1）图线（2）安装标高（3）标注方式（4）图形符号和文字符号3 建筑电气系统的组成（1）强电系统的组成（2）弱电系统的组成4 建筑电气施工图识读实例（1）识读顺序及识读要点（2）导线与参照代号的识读（3）设计说明实例（4）照明配电系统图实例（5）照明平面图实例（6）电气动力平面图实例（7）防雷平面图实例（8）火灾自动报警系统施工图（9）共用天线电视系统施工图（10）电话通信系统施工图目录三一、住宅建筑施工实例图纸讲解1 某住宅楼建筑施工图实例讲解2 某住宅楼结构施工图实例讲解3 某住宅楼给排水施工图实例讲解4 某住宅楼电气施工图实例讲解5 某住宅楼建筑采暖施工图实例讲解二、办公楼建筑施工实例图纸讲解1 某办公楼建筑施工图实例导读2 某办公楼结构施工图实例导读3 某办公楼给水排水施工图实例导读4 某办公楼建筑电气施工图实例导读5 某住宅楼建筑采暖施工图实例导读6 某办公楼施工图配套标准图集三、常用图例1 常用建筑材料图例2 常用建筑构造图例3 常用结构构件代号4 常用给排水工程图例5 常用电气、照明和电信平面布置图例6 常用电气设备文字符号7 常用采暖工程图例四、高清扫描版电子书及相关配套软件水电技术学院1课程建筑给排水识图进入课堂2课程建筑电气识图进入课堂3课程室内水电设计教程进入课堂4课程强电初级设计教程进入课堂5课程强电中级设计教程VIP电气中级进入课堂教程6课程强电高级设计教程进入课堂7课程弱电电气设计教程进入课堂8课程消防电气设计教程进入课堂9课程三菱PLC教学进入课堂10课程PLC经验与技巧进入课堂11课程触摸屏(人机)编程教学进入课堂12 课程广联达装修预算教程进入课堂13 课程建筑电气设计案例进入课堂14 课程CAD从入门到精通进入课堂投资理财课程1 课程基金初阶课程进入课堂2 课程基金高阶实战课进入课堂3 课程股票初阶课程进入课堂4 课程股票高阶课程进入课堂5 课程零基础理财入门进入课堂6 课程如何选择潜力基金进入课堂7 课程保险训练营进入课堂。
建筑给排水工程识图讲义共174页文档
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank yБайду номын сангаасu
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
建筑给排水工程识图讲义
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
建筑给排水施工图识图
学校宿舍楼的底层给排水平面图
学校宿舍楼的标准层给排水平面图
学校宿舍楼卫生间给排水放大图
学校宿舍楼的给水系统图
学校宿舍楼的排水系统图
给水平面图
厕所内部设有蹲式大便器4个、拖布池1个、小 便槽1个。盥洗间有盥洗槽1个，淋浴间2个。
给水管自房屋轴线①和轴线C相交处的墙角 北面入口，通过底层水平干管分三路送到用 水处：
室内与室外工程界限根据定额规定，按下列原 则划分：
1、首先按施工图的标注为依据划分；
2、施工图未注明时，以室外进户管入口处阀门 为界，室外给水管道与市政供水管，以水表 井碰头点为界；
3、无阀门时，以距外墙皮1.5米以内的管路划 入室内；
4、室内有加压泵房时，室内给水管与泵房工艺 管道，以泵房外墙皮划界。
管径以mm为单位，
铸铁管等管材，管径以公称直径DN表示（如 DN15）；
无缝钢管、焊接钢管、铜管不锈钢管，管径以 D×壁厚表示（如D108×4、D159×4.5等）；
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷 管、缸瓦管等管材，管径以内径d表示（如d230、 d380等）。
塑料管材，管径宜按产品标准的方法表示；
学校宿舍楼的底层给排水平面图
学校宿舍楼的标准层给排水平面图
a） 底层给排水平面布置图
五、系统图
利用轴测作图原理，在立体空间反映管路、 设备器具相互关系的全貌的图形，并标注管道、 设备及器具的名称、型号、规格、尺寸、坡度、 标高等内容。包括给水系统图和排水系统图。
五、系统图应的卫生 器具的存水弯或器具排水管。看图时了解排 水管道系统的具体走向，管径尺寸，横管坡 度、管道各部位的标高，存水弯的形式、三 通设备设置情况，伸缩节和防火圈的设置情 况，弯头及三通的选用情况。

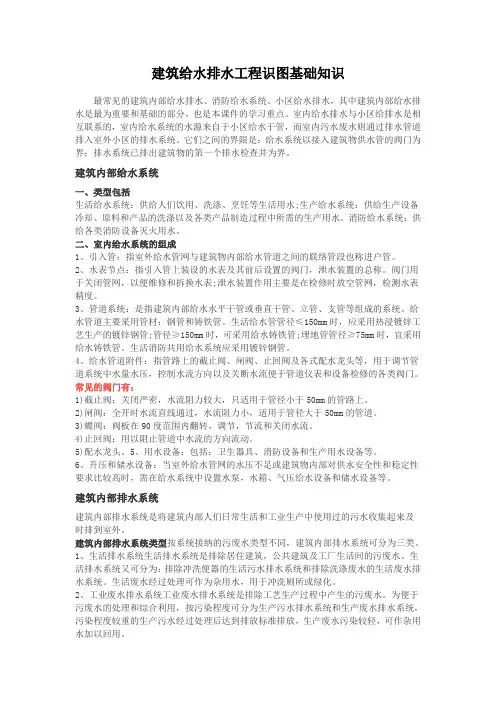

建筑给水排水工程识图基础知识
建筑给水排水工程识图基础知识最常见的建筑内部给水排水、消防给水系统、小区给水排水，其中建筑内部给水排水是最为重要和基础的部分，也是本课件的学习重点。
室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。
它们之间的界限是：给水系统以接入建筑物供水管的阀门为界；排水系统已排出建筑物的第一个排水检查井为界。
建筑内部给水系统一、类型包括生活给水系统：供给人们饮用、洗涤、烹饪等生活用水;生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。
消防给水系统：供给各类消防设备灭火用水。
二、室内给水系统的组成1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。
2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。
阀门用于关闭管网，以便维修和拆换水表;泄水装置作用主要是在检修时放空管网，检测水表精度。
3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。
给水管道主要采用管材：钢管和铸铁管。
生活给水管管径≤150mm时，应采用热浸镀锌工艺生产的镀锌钢管;管径≥150mm时，可采用给水铸铁管;埋地管管径≥75mm时，宜采用给水铸铁管。
生活消防共用给水系统应采用镀锌钢管。
4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。
常见的阀门有：1)截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm的管路上。
2)闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。
3)蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。
4)止回阀：用以阻止管道中水流的方向流动。
5)配水龙头。
5、用水设备：包括：卫生器具、消防设备和生产用水设备等。
6、升压和储水设备：当室外给水管网的水压不足或建筑物内部对供水安全性和稳定性要求比较高时，需在给水系统中设置水泵，水箱、气压给水设备和储水设备等。
《给排水工程图识读》ppt课件
➢ 弄清给水引入管和污水排出管的平面位置、走向、定位尺寸， 与室外给排水管网的衔接方式、管径及坡度等。
➢
给水引入管上普通都装有阀门，阀门假设设在室外阀
门井内，在平面图上就能完好地表示出来。这时，可查明阀
门的型号及距建筑物的间隔。
✓ 查明给水管道系统的详细走向，干管的布置方式，管 径尺寸及其变化情况，阀门的设置，引入管、干管及 各支管的标高。识图时按引入管、干管、立管、支管 及用水设备的顺序进展。
✓ 查明排水管道的详细走向，管路分支情况，管径尺寸 与横管坡度，管道各部标高，存水弯方式，清通设备 设置情况，弯头及三通的选用等。识图时普通按照卫 生器具或排水设备的存水弯、器具排水管、横支管、 立管、排出管的顺序进展。为保证水流畅通，根据管 道敷设位置往往选用45○弯头和斜三通，在分支管的 变径有时不用大小头而用主管变径三通。在识图时应 随时根据有关规程和习惯做法将所需支架的数量及规 格确定下来，在图上做出标志并做好统计。明装给水 管道通常采用管卡、钩钉固定。
2. 常用给排水设备图例符号
详见教材第170页。 3. 室内给排水施工图的识图方法 应按照从水的引入到污水的排出这条主线进展。
识图时，先从目录入手，了解设计阐明，根据给排 水系统的编号，按照
室外管网 引入管
水表井 干管 支管
配水龙头〔或其 他用水设备〕
卫生洁具
洁具排水管〔常 设有存水弯〕
排水横管
排水立管
四、常用管材及附件
〔一〕建筑内部给水常用管材及附件
1. 钢管及其管道衔接方法
螺纹衔接√ 镀锌钢管〔白铁管〕 法兰衔接
焊接钢管
焊接
给排水专业识图培训课件
本教材所附范例中，包括了上述几种系统。
建筑设备安装识图与施工 第2章 给排水专业识图
2.2 给排水专业施工图识图准备
2.2.1 给排水工程情况初步了解
绪论中，已以给排水工程识图为例，做过论述，本节增补如下内容： 1. 设备表、主要材料表 在备注中一般标明设备主要用途及特殊要求：标明该设备用在何处、作何用途； 有些设备还必须增补文字来更加明确的指向其特殊要求，例如：各类水泵的Ｎ 用Ｎ备；用于泵房及消防电梯的积水坑的潜水泵 。
箱和消防水箱各自独立。 ❖ 5) 在楼顶设有12 m3生活水箱、12 m3消防水箱和6 m3热水箱各一座。 ❖ (1)设计师根据自己调查，或者由甲方提供的资料，了解到当地市政管网的压力只有0.3MPa，
也就是说这个水压是无法供给到本楼顶层的。 ❖ (2)最高日用水量和最大时用水量的计算，是生活给水系统设计的数据依据；其计算公式及用
2.3.1 生活给水系统施工图识图准备
我们从本教材所提供范例的某综合楼整体情况开始分析，掌握整个建筑的特点，然后熟读设计说 明中的相关叙述，做好生活给水系统的识图准备。
1. 建筑整体情况分析 (1) 本楼位于某城市，楼高49.8m，共14层。 本楼处于城市，采用城市市政给水管网作为取水点；楼层高，要求生活给水系统必须具有足够的
备用：作为备用的水泵正常连接在系统当中，并设置阀门等器件保证其运行和不运行时整个系统 的稳定。在常用的水泵发生故障的时候，备用水泵通过电控装置自动切换投入运行。常用水泵和 备用水泵并没有严格的区分，为控制设备损耗，一般会采用定期、定时方式轮换运行。
库存：作为库存的水泵平时并未被安装到系统当中，而是作为备件保存在仓库里，在工作水泵出 现故障时候，作为应急备件进行紧急更换。
给排水工程之识图与施工课件
的管道，应及时更换。
管道堵塞问题及解决方案
总结词
管道内部堵塞、水流不畅
详细描述
管道堵塞是给排水工程中常见的问题之一，主要原因是管道内部堵塞导致水流不畅。堵塞不仅会影响用户的正常使用， 还可能引发其他问题。
解决方案 在施工过程中，应确保管道内部的清洁度，避免杂质的进入。同时，应定期对管道进行检查和维护，及 时发现并清理堵塞物。对于严重堵塞的管道，应更换或重新安装。
THANKS
感谢观看
05 给排水工程识图 与施工常见问题 及解决方案
管道安装问题及解决方案
总结词
管道安装不规范、位置不准确
详细描述
在给排水工程施工过程中，管道安装是关键环节之一。常见的问题包括管道安装不规范、 位置不准确等，这些问题可能导致水流不畅、管道破裂等问题。
解决方案
在安装前，应仔细核对管道的规格、型号是否符合设计要求，确保管道的质量。同时，应 严格按照施工图纸进行安装，确保管道的位置、高度、坡度等参数符合规范要求。在安装 过程中，应使用正确的连接方式，保证管道连接的密封性和牢固性。
商业区给排水工程识图与施工案例
总结词
商业区给排水工程需要满足高人流量的需求，其识图 与施工案例具有特殊性。
详细描述
商业区给排水工程需要满足高人流量的需求，因此需要 设计合理的给排水系统，确保供水充足、排水顺畅。在 商业区给排水工程中，需要考虑商业建筑的规模、业态、 人流等因素，合理规划给排水管道和设备的位置和数量。 同时，在施工过程中，需要注意施工图纸的解读、管道 安装、设备调试等方面，确保工程质量和安全。此外， 商业区给排水工程还需要考虑节能环保的需求，采用节 水型设备和节能技术，降低能耗和资源消耗。
设备给排水图纸识别
给水排水工程施工图识图--建筑设备工程第1章--(7Z)PPT课件
2021/6/4
16
建筑给水排水图纸内容
（1）平面图
给水排水、消防给水管道的平面布 置，卫生设备及其他用水设备的位 置、房间名称、主要轴线号和尺寸 线；
给水、排水、消防立管位置及 编号；底层平面图中还包括引 入管、排出管、水泵接合器等 与建筑物的定位尺寸、穿建筑 物外墙及基础的标高。
下列部位应标注标高：
沟渠和重力流管道的起讫点、转角点、连接点、 变尺寸（管径）点及交叉点；
压力流管道中的标高控制点；管道穿外墙、剪力 墙和构筑物的壁及底板等处；不同水位线处；构筑物 和土建部分的相关标高。
2021/6/4
4
标高
压力管道应标注管中心标高，沟渠和重力流管道宜标 注沟（管）内底标高。
标高的标注方法应符合下列规定：
2021/6/4
6
常用给排水图例
剖面图中管道及水位标高标注法
2021/6/4
7
常用给排水图例
轴测图中管道标高标注法
2021/6/4
8
常用给排水图例
平面图中沟渠标高标注法
2021/6/4
9
3.管径
管径应以mm为单位。
1、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管 径宜以公称直径DN表示（如DN15、DN50）；
2021/6/4
1
给水排水工程施工图 识图
1 常用给排水图例符号
2 建筑给排水施工图的主要内容 3 建筑给排水施工图的识读
2021/6/4
2
1. 给水排水工程施工 图例 1、图线
建筑给排水施工图的线宽b应根据图纸的类别、 比例和复杂程度确定。一般线宽b宜为0.7mm或 1.0mm。
对建筑平面图的处理：
建筑给排水施工图识图PPT课件
室内给排水管道平面图是施工图纸中最基本和最 重要的图纸，常用的比例是1：100和1：50两种。 它主要表明建筑物内给排水管道及卫生器具和用水 设备的平面布置。图上的线条都是示意性的，同时 管材配件如活接头、补心、管箍等也不画出来，因 此在识读图纸时还必须熟悉给排水管道的施工工艺。 在识读管道平面图时。应该掌握的主要内容和注意 事项如下：
精选课件
14
二．室内给排水施工图的识读方法
阅读主要图纸之前．应当先看说明和设 备材料表，然后抓住系统．以系统为线 索深入阅读平面图和系统图及详圈。阅 读时，应三种图相互对照起来看。先看 系统图，对各系统做到大致了解，看给 永系统图时，可由建筑的给水引入管开 始，沿水流方向经干管、立管、支管到 用水设备；看排水系统图时．可由排水 设备开始。沿排水方向经支管、横管、 立管、干管到排出管。
2
1、给水排水总平面图 2、平面布置图 3、系统图 4、施工详图 5、设计施工说明及主要材料设备表
:
精选课件
3
1、给水排水总平面图
反映室内管网与室外管网的连接关系 内容有室外给水、排水及热水管网的具体平面位置 和走向。 图上标注管径、地面标高、管道埋深和坡度（排水 管）、控制点座标、以及管道布置间距等。
一张平面图上可以绘制几种类型管道， 一般给水、排水管道可在一起绘制。 若管线复杂，也可分别绘制，以图纸 能表达清楚设计意图而图纸张数少为原则
精选课件
5
3、系统图
:也称“轴测图”，其绘法取水平、轴测、垂直 方向，与平面布置图比例相同。
应标明管道的管径、坡度，标出支管与立管的连 接处，以及管道各种附件的安装标高。标高的 0.00应与建筑图一致。
系统图上各种立管的编号，应与平面布置图相一 致。
建筑给排水-施工图识图解读
2、管道系统的划分
一般按给水排水平面图中进出口系统不同， 分别绘制出各管道系统的系统图。给水引入管或排 水排出管的数量超过一根时，宜进行编号，其编号 应与底层给水排水平面图编号相一致。
~
P 1
~
(a) (b)
学校宿舍楼的给水系统图
学校宿舍楼的排水系统图
系 统 图
六、大样详图 对于施工图中的局部范围，放大比例，表明尺 寸及做法而绘制的局部详图。通常有设备节点详图、 接口大样详图、管道固定详图、卫生设施大样图、 卫生间布置详图等。 一般当平面图不能反映清楚某一节点图形时， 需有放大和细化的详图才能清楚地表示某一部位的 详细结构及尺寸。给排水施工图通常利用标准图集 中选用的图作为详图。
五、系统图
3、房屋构件的位置
为了反映管道和房屋的联系，系统图中还要 画出管道穿越的墙，地面、楼面、屋面的位置。 一般用细实线画出地面和墙面，并加轴测图中材 料图例线，用两条靠近的水平细实线画出楼面和 屋面。
4、标高和管径
室内工程应标注相对标高；室外工程宜标注 绝对标高，当无绝对标高资料时，可标注相对标 高。在给水系统中，标高以管中心为准，一般要 注出引入管、横管、阀门及放水龙头，卫生器具 的连接支管，各层楼地面及屋面，与水箱连接的 各管道，以及水箱的顶面和地面等标高。
四、平面图 平面图是最基本的图样，以建筑平面图为 基础绘制而成，主要表达建筑物和设备的平面 布置，管线的水平走向、排列和规格尺寸，以 及管子的坡度和坡向、管径和标高，要求绘出 给水点的水平位置。包括给水平面图、排水平 面图、屋顶水箱布置图。
四、平面图
平面图主要反映管道系统各组成部分的平面 位置，因此房屋的轮廓线应与建筑施工图一致。 一般只抄绘房屋的墙身、柱、门窗洞、楼梯等主 要构配件，房屋的细部，门窗代号均可略去。 1、卫生设备和器具的类型及位置 如洗脸盆、大便器、小便器、地漏等现成工 业产品，还有厨房中的水池等现场砌筑的。
建筑给水排水工程识图基础知识
建筑给水排水工程识图基础知识最常见的建筑内部给水排水、消防给水系统、小区给水排水，其中建筑内部给水排水是最为重要和基础的部分，也是本课件的学习重点。
室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。
它们之间的界限是：给水系统以接入建筑物供水管的阀门为界；排水系统已排出建筑物的第一个排水检查井为界。
1建筑内部给水系统一、类型包括生活给水系统：供给人们饮用、洗涤、烹饪等生活用水；生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。
消防给水系统：供给各类消防设备灭火用水。
二、室内给水系统的组成1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。
2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。
阀门用于关闭管网，以便维修和拆换水表；泄水装置作用主要是在检修时放空管网，检测水表精度。
3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。
给水管道主要采用管材：钢管和铸铁管。
生活给水管管径≤150mm时，应采用热浸镀锌工艺生产的镀锌钢管；管径≥150mm 时，可采用给水铸铁管；埋地管管径≥75mm时，宜采用给水铸铁管。
生活消防共用给水系统应采用镀锌钢管。
4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。
常见的阀门有：1）截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm 的管路上。
2）闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。
3）蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。
4）止回阀：用以阻止管道中水流的方向流动。
5）配水龙头。
5、用水设备：包括：卫生器具、消防设备和生产用水设备等。
6、升压和储水设备：当室外给水管网的水压不足或建筑物内部对供水安全性和稳定性要求比较高时，需在给水系统中设置水泵，水箱、气压给水设备和储水设备等。
建筑给排水施工图识读课件
3
能力目标
掌握建筑室外、室内给水系统的基本知识 掌握建筑室外、室内排水系统的基本知识 掌握建筑室内给水排水图制图的基本规定 能够识读一般民用建筑的给排水施工图
4
第一节 建筑给排水系统简介
一、建筑给水系统简介 1. 城市给水系统 河流→ 一级泵站→输水管→水处理厂→ 二级泵站→
35
污 水 收 集 设 备
36
排 水 管 道 和 附 件
37
通 气 管 道
38
清 通 设 备
39
40
三、给排水施工图的特点
1、给排水平面图的基本内容 （1）各种用水设备的类型及平面位置； （2）各给水干管、立管、支管的平面位置，立管编号和管
道的敷设方式； （3）管道附件，如阀门、消防栓、清扫口的位置； （4）给水引入管和污水排出管的平面位置、编号以及与室
4、识读给排水施工图，按水的流向进行识读. 5、给排水施工图中的管道、设备的安装与建筑施工图相互
配合。
42
43
44
四、给排水施工图的有关制图规定
1、图线
45
2、比例 （1）平面图一般采用与建筑平面图相同的比例，常用1： 100； （2）系统轴测图一般采用与平面图相同的比例，常用1： 100、1：50； （3）系统原理图，一般表示官网的系统位置，仅是示 意，不按比例; （4）大样图（也称详图），尽量采用通用图集，若在 图纸上绘制，一般采用1：50、1：20的比例。
支管
配水支管
给水轴侧系统图
19
给水附件：指给水管道上的调节水量、水压、控制水流方向以及断流 后便于管道、仪器和设备检修用的各种阀门。具体包括：截止阀、止回阀、 闸阀、球阀、安全阀、浮球阀、水锤消除器、过滤器、减压孔板等。
建筑给排水工程：给水系统识图
一、给水平面图识图
给水平面图是表明给水管道及设备的平面布置图例，主要包括：
1 各用水设备的平面位置，平面图中各种设备的布置与建筑平面紧密地结合在 一起，并反映用水设备与建筑的平面位置与尺寸，反映管道和设备本身的规 格尺寸。
2 给水管网的各干管、立管、支管的平面位置、走向、立管编号和管道安装 方式等。
生活给水系统图识图的顺序一般是从市政给水管网沿着水流的方向开始。
谢谢观看
生活给水平面图识图的顺序一般是从市政给水管网沿着水流的方向开始。
二、给水系统图识图
给水系统图是根据各层给水管道平面图、用水设备的平面位置和竖向标高， 用正投影法绘制的正面斜轴测投影图。 它表明室内给水管网上下层之间、前后、左右之间的空间走向，各管段的管 径、坡度和标高，以及各种附件在道上的连接情况。
3 给水引入管、水表节点、阀门等平面位置、走向及与室外给水管的连接情况。 4 管道的设备安装预留空洞位置、预埋件、管沟等方面对土建的要求。
一、给水平面图识图
给水管道平面图是卫生设备施工图中最基本的图样，它主要反映卫生器具、 管道及其附件相对于房屋的平面位置。 因此，读图前，首先应清楚各平面，即搞清楚各层平面中哪些房间布置有卫 生器具，是否有管道通过，它们是如何布置的，这些房间的楼地面标高是多 少。
第5章-建筑给排水施工图的识读PPT优质课件
.
建筑给水系统的组成
.
5.1.2排水工程系统组成 1.室外排水工程 2.室内排水工程
.
2.室内排水工程P210
.
（2）给排水平面图
图2-.6 某厂房首层给排水平面图
图2-6为某厂房首层给排水平面图（由于此厂房 只有卫生间需要供水，我们这里只用卫生间给排水 大样图就能清楚表达整个给排水平面图，因此我们 直接用卫生间一层给排水大样图表示）。通过此图 及文字说明可知，该建筑物的给水系统，是由给水 管道JL-1接入市政给水管网引入；而该建筑物排出 的污（废）水则是通过排水管道引出建筑物，引入 污水井，经过处理后，最终排入市政排水管网。
（2）排水塑料管
硬聚氯乙烯塑料管（UPVC管）
（3）带釉陶土管
耐酸碱腐蚀性强
（4）管道附件
清扫口、检查口、检.查井
.
3.给排水工程常用管件
管件是将管子连接成管路的零件。管件包括 管箍、弯头、三通、四通、异径管、活接头、 封头、凸台、盲板等。按用途可分为：
用于管道互相连接的管件：管箍、活接头等。 改变管道走向的管件：弯头、弯管。 使管路变径的管件：异径管、异弯头等。 管路分支的管件：三通、四通。 用于管路密封的管件：管堵、盲板、封头等。
.
塑料管的公称直径和公称外径的对应关系
.
（4）管道附件
1.配水附件
指装在给水管件末端，用于给各类卫生器具 和用水设备供水的水龙头等用水设备。
2.控制阀门 截止阀、闸阀、蝶阀、升降式止回阀、
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
39
水系统（洗涤、粪便等
污水）； 2、生产污水排水系统（生产的污水和
废水）； 3、雨水排水系统（雨水或雪水）。
40
建筑给排水
排水系统的组成 室内生活污水排水系统主要由：卫生器
具、排水支、干、立管及透气管和排出 管等组成。
(2)与市政管道界线以水表井为界，无 水表井者，以与市政管道碰头点为界。
51
建筑给排水
室内给水管道定额的使用 按管道材质：镀锌管、焊接钢管、承插
铸铁给水管、PP-R管、ABS管、铝塑复 合管、钢塑复合管； 接口方式：螺纹连接、焊接、承插接口、 法兰接口； 以管径大小规格分档次使用定额。 即需写清楚材质、接口方式、管径大小。
33
建筑给排水
室内给水系统布置： A、下分（下行上给）式：供水水平干
管在底层； B、上分（上行下给）式； C、中分（中供）式：一般用于高层建
筑； D、环状式：供水水平干管上下均可。
34
35
36
37
建筑给排水
室内给水组成： 1、引入管：引入管也叫进户管，是将室
内管道与室外给水管网连接起来的管段。 2、水表节点：为了计量室内给水系统总
41
建筑给排水
1、卫生器具：卫生器具包括洗脸盆、 浴盆、大小便器、污水池等。
2、排水支管：排水支管是由卫生器 具排出口至排水干管的管段。
在卫生器具的排出口应设存水弯，存 水弯起水封的作用，以阻止有害昆虫 和浊气进入室内。
42
建筑给排水
3、排水干管：排水干管也称为排水 横管，是由与第一个卫生器具排水支 管相接的三通起至排水立管三通（或 四通）止的管段。该管段的作用是将 各排水支管的污水汇流后排至排水立 管。在起始端应装清扫口（地面扫除 口、清通口），以检查、疏通该管段 之用。
的用水量，需在引入管上装设水表。水表 节点包括水表及其前后的四个阀门、旁通 管、泄水装置等。 3、室内管道：室内管道包括水平干管、 立管、支管（水平支管、立支管）等。
38
建筑给排水
4、附件：室内给水系统的附件包括 阀门（如截止阀、闸阀、止回阀、水 龙头）等。
5、升压和储水设备：有的建筑物根 据水压、水量的要求，当外网不能满 足时，尚需设置水泵、水箱或水塔等 升压和储水设备。
第四章 建筑给排水
给水、排水、采暖、消防
1
建筑给排水
管道基础知识介绍： 识图： 单线管道、双线管道 平面图、正立面图、左侧面图 正等侧轴测图、斜二测轴测图
2
3
三面投影体系的建立
正立投影面 V （V面）
Z
侧立投影面
（W面）
投影轴 X
水平投影面 （H面）
O H
V、W、H面两 W 两垂直；
OX、OY、OZ 三轴形成一个 空间三维坐标 系。
43
建筑给排水
4、排水立管：排水立管是指由建筑 物的顶层排水干管与其相接的三通 （或四通）中心点起至底层的出户大 弯中心点止的垂直管段。在排水立管 上每层楼（或每隔一层）应设立管检 查口一个，用以检查和疏通立管。
44
建筑给排水
6、透气管：透气管也叫通气管，它是 排水立管的延伸。
设透气管的目的是防止排水管道系统内、 外的压力（大气压）不平衡，管内产生 真空（负压）而破坏存水弯内的水封， 并向室外排放浊气。所以透气管应伸出 屋顶与大气相通。为防止杂物落入管内， 该管顶装一铁丝球。
49
建筑给排水
1、室内给水（上水）管道工程量（m） （1）计算方法：管道以施工图所示管
道中心线长度“m”计量。不扣除阀门 及管件（管道接头零件，包括：弯头、 三通、四通、大小头、管箍等）所占长 度。
50
建筑给排水
(1)室内外界线以建筑物外墙皮1.5m为 界，入口处设阀门（水表井）者以阀门
BG6-62-1及BG6-63-2给排水及采暖供 热工程公用图集统一图例。 图例符号=图形+说明
14
15
16
建筑给排水
给水管附件 阀门：螺纹截止阀、螺纹闸阀、螺纹止
回阀 DN50以下的，用螺纹截止阀 DN50以上的，用螺纹闸阀
17
18
19
20
21
22
23
建筑给排水
给水管附件 水表：螺纹水表、焊接法兰水表组
24
25
26
建筑给排水
给水管附件
消火栓：室内、室外
平面图、系统图（立体图）
27
28
29
30
建筑给排水
排水管附件 地漏、地面扫除口、清通口
31
32
建筑给排水
读系统图 室内给水系统的分类：1、生活给水系
统。2、生产给水系统。3、消防给水 系统。4、中水给水系统（打扫，绿化， 冲洗汽车、马路等）。 室内给水系统主要有：引入管、水表节 点、室内管道、附件、升压储水设备、 消防设备等组成。
45
建筑给排水
7、排出管：排出管是由排水立管底的 出户大弯中心点起至室外第一个下水 井（污水检查井）止的管段。排出管 与排水立管相接的弯头，采用出户大 弯，不得用90º弯头代替，目的是便于 污水自流防止堵塞。
46
建筑给排水
室内给排水安装工程量计算顺序： （1）室内给水管道系统工程量计算； （2）室内排水管道系统工程量计算； （3）室内给水管道附件工程量计算； （4）室内排水管道部件工程量计算； （5）卫生器具安装工程量计算。
Y
4
三面正投影图的形成
砖的三个不同 方向的正投影
5
6
7
8
9
建筑给排水
系统图： 左右平画平；上下竖画竖；前后东北斜；
斜度四十五。 所谓系统图就是轴测图（立体图）
10
11
建筑给排水
12
建筑给排水
13
建筑给排水
常见图例符号（强记） 给排水及采暖工程常用图例符号选自于
47
建筑给排水
室内给水管道工程量计算 工程量计算总的顺序： 由入（出）口起， 先主干，后支管； 先进入，后排出； 先设备，后附件。
48
建筑给排水
计算要领：以管道系统（每一根立管 即为一个系统）为单元计算，先小系 统，后相加为全系统。
用管道平面图的建筑物轴线尺寸和设 备位置尺寸为参考计算水平管长度； 以管道系统图、剖面图的标高计算立 管长度。
