初中物理专题复习——《光的反射》和《平面镜成像》作图题
光的反射平面镜成像作图题

光的反射作图题例题1 给出入射、镜面做反射(2019•淮安)画出图中入射光线AO的反射光线。
练习1.1(2018•东营)如图所示,一束与平面镜成30°角的光入射到平面镜上,请根据光的反射定律,画出反射光线并标出反射角的度数。
练习 1.2完成图中的光路图,并标出反射角。
练习 1.3请在图中画出入射光线AO的反射光线(保留完的作图痕迹)练习1.4(2018•盐城)画出反射光线OB的入射光线。
例题2如图,两块平面镜成90°放置,画出图示光线经两次反射的光路图练习2.1(2019•青岛)自行车尾灯的反光原理如图所示。
请完成反射光路,并标出反射角度数。
练习2.2(2019•济宁)如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。
请画出光的传播路径。
例题3画出图中光线的反射光线练习 3.1如图所示,是由发光点S发出的两条入射光线的反射光线,找出S点的位置。
练习3.2 (2016•天水)如图所示,A、B是镜前一个点光源S发出的光线经平面镜反射后的两条反射光线,请在图中标出点光源S和像点S′的位置。
并完成反射光路图。
例题4 如图所示,太阳光与地面成60°角,小册想用一个平面镜把太阳光竖直反射到井底,平面镜该怎样放置?请:①画出平面镜:②标出反射角的度数练习4(2017•东营)如图所示,护林员利用一块平面镜使此时的太阳光水平射向山洞中P点,请你通过作图标出平面镜的位置,并标出反射角的度数。
例题4(2018•贵港)太阳光线跟水平方向成30°角,为了使反射光线水平行进,请在图中画出平面镜的位置并标出反射角的度数。
练习4.1(2018•潍坊)如图所示,一束光线与水平方向成60°角,请你放置一块平面镜使它的传播方向变为水平向右,画出平面镜的位置,并标出反射角的度数。
练习 4.2某小镇被群山包围,难以获得阳光照射。
某同学参观后建议在位置A处安装平面镜,于是广场中心B处被照亮。

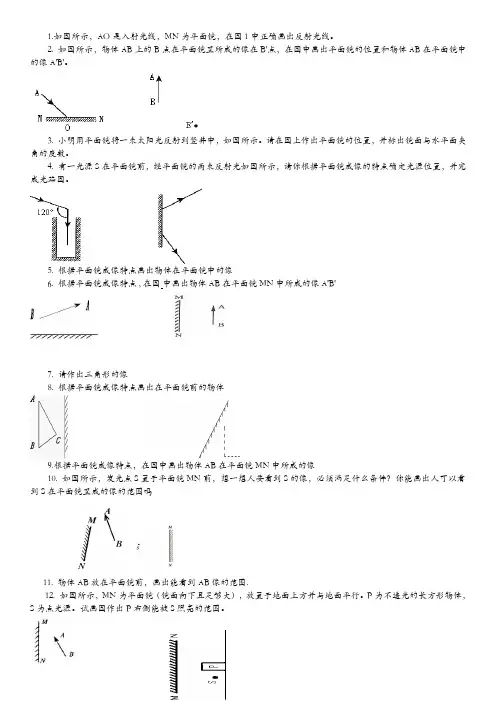

平面镜成像作图题及平面镜和光的反射(难题)

1.如图所示,AO是入射光线,MN为平面镜,在图1中正确画出反射光线。
2. 如图所示,物体AB上的B点在平面镜里所成的像在B'点,在图中画出平面镜的位置和物体AB在平面镜中的像A'B'。
3. 小明用平面镜将一束太阳光反射到竖井中,如图所示。
请在图上作出平面镜的位置,并标出镜面与水平面夹角的度数。
4. 有一光源S在平面镜前,经平面镜的两束反射光如图所示,请你根据平面镜成像的特点确定光源位置,并完成光路图。
5. 根据平面镜成像特点画出物体在平面镜中的像6. 根据平面镜成像特点 , 在图中画出物体 AB 在平面镜 MN 中所成的像A'B'7. 请作出三角形的像8. 根据平面镜成像特点画出在平面镜前的物体9.根据平面镜成像特点,在图中画出物体AB在平面镜MN中所成的像10. 如图所示,发光点S置于平面镜MN前,想一想人要看到S的像,必须满足什么条件?你能画出人可以看到S在平面镜里成的像的范围吗11. 物体AB放在平面镜前,画出能看到AB像的范围.12. 如图所示,MN为平面镜(镜面向下且足够大),放置于地面上方并与地面平行。
P为不透光的长方形物体,S为点光源。
试画图作出P右侧能被S照亮的范围。
13. 如图所示,AB表示一水平的平面镜,P1P2是水平放置的米尺(有刻度的一面朝着平面镜),MN是屏,三者互相平行。
屏MN上E、F之间是透光的。
某人眼睛紧贴米尺上S点处的小孔(其位置见图),可以通过平面镜看到米尺的一部分刻度。
试在本题的图上用三角板作图求出可看到的部位,并在P1P2上把这部分用斜线标出。
14. 画出发光点S发出的光线经平面镜反射后过图中P点的光路图.15.如图所示,小明通过一平面镜看到了桌子下面的小球.图中画出了入射光线和反射光线,但未标出光的传播方向.在图中用箭头标出光的传插方向,并根据光的反射定律画出平面镜.16.图中S为发光点,从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合,根据平面镜成像规律在图中画出平面镜,并找出S在平面镜里的像S′17.小宇同学家的阁楼上有一个小型物理实验室,如图3所示.但他每天做光学实验时感到很麻烦,因为需要跑到有天窗的一间才能做实验.你能否帮他将阳光引到实验室,并使阳光垂直射到实验台上?请画出一条光线的光路图,画好法线,用箭头标出光线的方向.18.如图所示是某同学制作的昆虫观察箱.请你画出她通过平面镜观察昆虫下部的光路图(可取昆虫下部的任何一点作图)19. 如图所示,半径为R的圆柱体放在水平地面上,在距地面的上方放一与地面平行的平面镜MN,在圆柱体左侧地面上有一点光源S,地面上圆柱体右侧的AB部分没被光线照到,已知SB=8R,则AB的长度为___________。
初中物理光的直线传播、光的反射、平面镜成像作图题总汇42页PPT

谢谢!
36、自己的鞋子,自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢,但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何,且尽全力做你应该做的事吧。——美华纳
初中物理光的直线传播、光的反射、 平面镜是在我们的前面,而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性,但某些时候请收 敛。
•
9、只为成功找方法,不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧,便几乎 能克服 任何恐 惧。因 为,请 记住, 除了在 脑海中 ,恐惧 无处藏 身。-- 戴尔. 卡耐基 。
40、学而不思则罔,思而不学则殆。——孔子
中考物理作图专题《平面镜成像作图》专项训练(解析版)

《平面镜成像作图》一、作图题1.如图所示,平面镜上方有一竖直挡板P,在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。
在图中找出挡板左侧这个发光点的位置。
2.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像,保留作图痕迹。
3.如图所示,学校楼梯拐角的墙上装有平面镜,既方便同学们整理仪容,晚上又能利用光的反射对楼道进行照明。
请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。
4.如图所示,水平地面上有一障碍物ABDC,较大平面镜MN在某一高度水平放置,试用作图法求出眼睛位于O点从平面镜中所能看到障碍物后方地面的范围.5.如图,在平面镜的上方有一发光点S,OB、O′B′分别是S发出的两条光线经平面镜后的反射光线,请根据平面镜成像特点确定发光点的位置。
(要求保留必要的辅助线)6.已知发光点S在平面镜中的像是S´,在图中作出镜面的位置及沿SA方向的入射光线被反射后的光路.7.如图,小明的足球滚到桌子下面去了,晚上,为了找到足球,小明用一面平面镜将灯光引到桌下,找到了足球;请在图中画出灯光经过镜面反射后照亮足球的光路图。
8.春天,小刚和同学们在水库游玩,看到一颗树在水中的倒影。
如图所示,若小刚的眼睛用A点表示,树顶用B点表示,请画出小刚看见树在水中的倒影B的光路图。
9.请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图.10.试在图中画出钟表两指针像的位置.11.如图所示,眼睛A通过平面镜看到点光源的像S',请按要求完成作图:①作出点光源S;②作出眼睛A看到点光源S的光路图.12.如图所示,A为某物体的一点,P为不透光的挡光板,下面有一个平面镜。
请你画出人眼在B点处通过平面镜看到A物体的像的光路图。
13.根据光的传播方向,请在图中画出平面镜。
14.如图所示,A′B′是物体AB在平面镜中所成的像,根据平面镜成像的特点在图中画出平面镜(保留作图痕迹).15.小明的乒乓球掉到沙发下,没有手电筒,小明借助平面镜反射灯光找到了乒乓球.图中已标出了反射光线与入射光线,请在图中适当位置画出平面镜,并标出反射角的大小.16.如图所示是同一发光点S发出的经过平面镜反射后的两条反射光线,请用作图法画出发光点S的位置。
初中物理光学作图题(折射、反射)

初中物理光学作图题(折射、反射)光学作图专题训练作图注意事项:1.作图时要使用工具,确保图形规范。
2.实际光线要用实线表示,而不是虚线。
3.光线必须带箭头,光线之间要连接好,不要断开。
4.绘制光的反射或折射光路图时,应先在入射点作出法线,然后根据反射角与入射角或折射角与入射角的关系作出光线。
一、光的反射定律作图1.绘制下列图形的入射光线、反射光线和镜面。
2.___用平面镜将一束太阳光反射到竖井底部,请在图上标出平面镜的位置。
二、根据平面镜成像的特点作图1.根据平面镜成像特点,绘制镜中的像或镜前的物体。
2.绘制物体ABC在平面镜中所成的像A'B'。
三、根据平面镜成像的原理作图1.绘制发光点S发出的光线经平面镜反射后经过图中P点的光路图。
2.如上图所示,S'为点光源S在平面镜MN中的像,SA 为光源S发出的一条光线,请绘制平面镜MN,并完成光线SA的光路。
3.如上图所示,光源S经平面镜反射出两条光线,请绘制图形确定光源S的位置,并完成光路图。
四、根据光的折射定律作图(记住在空气中的角度大于在其他介质中的角度)1.绘制下列图形的入射光线或折射光线。
2.如图所示,一束光线射向三棱镜,请绘制这束光线两次折射的大致光路。
3.如图所示,一束光线斜射向一块玻璃砖的侧面,请绘制光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。
4.将一平面镜斜放在装有水的水槽中,有一束光线垂直射向水面,请绘制这束光线在水中行进最后射出水面的光路图。
5.绘制下列图形中光线通过玻璃砖的光路。
6.发光点S发出一束光投射到水面上,其中一条光线反射后经过A点,请绘制入射光线、反射光线和大致的折射光线。
五、根据光的直线传播作图1.绘制物体经过小孔后在光屏上成的像,是倒立的虚像还是正立的实像?六.模拟试题:1.根据光路图标出室内的光源S。
2.绘制井底之蛙所看到的天的范围。
(a点表示蛙的眼睛)3.如图所示,一条光线斜射到垂直于水面放置的平面镜上,请绘制反射光线及这条反射光线射入水中后的大致传播方向。
八年级物理初二上册光的反射和平面镜成像作图专题练习

八年级物理初二上册光的反射和平面镜成像作图专题练习1.画出图1中物体AB在白纸板上影子A´B´的位置图1 白纸板图2 半透明纸2.在图2中画出蜡烛AB经小孔在半透明纸上所成的像A´B´3.根据反射定律完成下列光路图①标出入射角②标出反射角③标出反射角图3 图4 图54.在图6和图7中确定光源S和像S´的位置并完成光路图。
图6 图图95.在图8中画出平面镜的位置6.如图9所示,S´是点光源S在平面镜中的像,E是眼睛的位置,画出从S发出经平面镜反射后过E点的反射光线。
7.光线与镜面成30°角射在平面镜上(如图1),试画出反射光线,并标出入射角和反射角的度数.8、有一光源放在平面镜前,经平面镜得到两条反射光线,如图3所示,根据平面镜成像特点,确定光源S的位置并完成光路图。
9.如图4所示,作出点光源S发出的光,经平面镜反射后,经过A点的光路10.如图5(右图)所示,平面镜M前有一个发光点S(图中未标出),S1是它在镜中所成的像,当平面镜转动一个角度后,像的位置为S2,试作出平面镜的新位置.11.在图10中画出物体ABC在平面镜中所成的像A´B´C´12.要使反射光线竖直照射到矿井中,在图11中画出平面镜的位置并标出平面镜与水平面的夹角。
图10 图11OABOCAB30º··S´·S·E·SBABA30º45°BO13.在图6中,根据题中给出的条件,画出反射光线、入射光线或镜面的位置.14.在图7的方框中放置一平面镜,光线通过平面镜后的方向变化如图7所示,试画出平面镜并完成光路图.15、潜水艇下潜后,艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在图9中画出入射光线经潜望镜进人人眼的光路图。
中考物理一轮复习专题练习3-光现象之光的反射作图题

2023届中考物理一轮复习专题练习3光现象之光的反射作图题1.太阳光经书本反射后进入我们眼睛的光路如图所示,请画出入射光路图。
【答案】【解析】由光的反射定律可知,反射角等于入射角,反射光线和入射光线分居法线两侧,作出入射光线,如下图所示:2.如图,小玲利用一块平面镜,将正午时分直射的太阳光引入一根水平管道内,请在图中画出平面镜的位置。
【答案】【解析】将正午时分直射的太阳光引入一根水平管道,可知入射光线向下、反射光线水平向左,根据光的反射定律可知,法线垂直于平面镜,根据图中法线的位置,过入射点作法线的垂线得到平面镜的位置,如图所示:3.小丽站在落地镜前看到了自己的全身像。
根据平面镜成像特点,画出她的眼睛E通过平面镜看到自己右脚上P点像的光路图。
【答案】【解析】过物点P作垂直于镜面的直线(虚线)PQ(Q点为垂足),延长PQ到点P′,使='PQ P Q此时P′即是P在平面镜中的像的位置。
连接P′E,与镜面的交点为入射点O,再连接PO,即为入射光线,OE为反射光线。
如下图所示4.请在图中画出入射光线相应的反射光线。
【答案】【解析】在做光的反射图像时,反射角等于入射角,故如图所示5.图是某戏曲演员在平面镜前化妆的情景。
请在图中画出演员头饰中弧线AB段在平面镜中的像,并画出演员通过平面镜看见头饰上A点的光路图。
【答案】【解析】根据平面镜成像规律可知,像和物关于平面镜对称,画出弧线AB关于平面镜的对称图即AB的像;A点的光线经过平面镜反射进入演员的眼睛。
如图:6.图甲为开封铁塔及其倒影的美景。
请在图乙中画出光从塔尖经水面反射进入人眼的光路图,其中A点表示水中“塔尖”的位置。
【答案】【解析】首先找到A关于水面的对称点A’,即为塔尖,连接A和眼睛,与水面的交点O,在水面以下用虚线,水面以上用实线,并标上指向眼睛的箭头,即为反射光线,连接塔尖A’与O点并标上向下的箭头,即为入射光线,故如下图所示:。
7.如图所示,入射光线与镜面成30°角,请画出反射光线并标出反射角及度数。
平面镜成像作图专题

平面镜成像作图专题题型一、基本类型1.根据平面镜成像的特点,作出物体AB在平面镜中所成的像.题型二、已知光线、光源,作平面镜2.己知点光源A和两条反射光线,试在图中画出平面镜的位置。
3.如下图所示,S是一个发光点,S'是它在平面镜中成的像,SA是S发出的一条光线,请在图中画出平面镜的位置和SA经平面镜反射后的光线。
4.如图所示,小明通过一平面镜看到了桌子下面的小球.图中画出了入射光线和反射光线,但未标出光的传播方向.在图中用箭头标出光的传播方向,并根据光的反射定律画出平面镜.5.如图(甲)所示,S是点光源,S'是S通过一个平面镜所成的像,请作出平面镜的位置及一条入射光线和对应的反射光线(注意箭头和虚、实线)。
6.如图,发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.题型三、已知一个点,一条线7.如下图所示,S为某发光点,SO是它发出的其中一条光线.根据平面镜成像特点,画出入射光线SO的反射光线.8.如图所示为激光液面控制仪的原理简图。
由固定激光器发出的一束激光AO 以60°的入射角射向液面,经液面反射后射到光屏上的B点,再通过光屏上的光电转换器将光信号变成电信号,输入控制系统用以控制液面高度。
请通过作图找出B点的准确位置题型四、两个点或两条线9.如图所示,平面镜前有一点光源S,S发出的一束光线被平面镜反射后经上,过A点,请作出该光线的光路图10.如图所示,一人从A处出发到河岸边提水送到B处,请画出他行走的最短路程,并简述理由。
11.如图所示,在平面镜右方有一发光点S,OB、O'B'。
分别是S发出的两条光线经平面镜后的反射光线,作出发光点S的位置(要求保留必要的辅助线)。
12.利用光的反射定律作出点光源S的成像光路图13.如图所示,电视遥控器对着天棚也能遥控电视机。
图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B,试画出其光路图。
人教版物理中考专题复习——专题4 作图题(Word版附答案)

专题四作图题作图题类型一光学作图题命题点1光的反射和折射作图1.(2020·金沙县校级模拟)如图所示,一束光线从空气射入水中,在空气和水的分界面上同时发生反射和折射。
请在图中作出反射光线且标出反射角的大小,并大致作出折射光线。
2.如图所示,一条光线从透明玻璃砖的一面垂直入射,玻璃砖的截面为等腰三角形,顶角为120°,请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
3.(2020·黔西南州中考)如图,装有水的烧杯底部有一枚硬币A,眼睛在B处看到硬币在C处。
画出人眼看到硬币的光路图。
命题点2平面镜成像作图4.(2020·遵义二模)如图所示,请在图中作出AB在平面镜中的像A′B′。
5.画出图中点光源S发出的光线经平面镜反射后过P点的光路。
命题点3透镜三条特殊光线作图6.(2020·织金县期末)如图所示,请画出入射光线a、b、c经过透镜后的折射光线。
7.(2020·眉山中考)如图所示,探究凸透镜成像时,F是凸透镜的焦点,S是蜡烛火焰上的一点,试作出S的像S′。
8.(2020·丹东中考)如图,凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合,凹透镜的虚焦点为F1,凸透镜的焦点为F2,一条光线(该光线的延长线过凹透镜的虚焦点F1)经凹透镜折射后射向凸透镜,后经凸透镜折射后最终射入水中,请画出此过程的光路图。
类型二力学作图题命题点1力的示意图9.(2020·无锡中考)如图所示,鸡蛋悬浮在盐水中,请画出鸡蛋受到的重力G和浮力F的示意图。
10.(2020·安顺中考)如图所示,物块置于长木板上表面,两者一起沿斜面匀速下滑,物块与木板始终保持相对静止。
请在图中画出长木板对物块作用力的示意图。
(O 点为力的作用点)命题点2杠杆与滑轮作图11.(2020·重庆中考A卷)如图,力F作用在杠杆的A端,画出它的力臂l。
2023年中考物理作图题专项练习《光的反射及平面镜成像特点作图》含答案解析

【解析】过 P 作平面镜的垂线,根据“像与物到平面镜的距离相等”,找到对称点像 P′;连接 P′Q 相交平面镜于 O 点,作入射光线 PO,反射光线 OQ,如图所示
9.(2022·广东深圳·统考模拟预测)甲图是挪威的一个小镇,因为靠近北极且四面环山,每 年有 7 个月照不到太阳。居民在高山上装一面镜子,从而把阳光照到小镇广场上。光线路径 如图乙所示,请在图乙中画出平面镜的位置。
【答案】 【解析】由光的反射定律可知,反射角等于入射角,反射光线和入射光线分居法线两侧,作 出入射光线,如下图所示:
16.(2022·贵州黔西·统考中考真题)阳光与水平面成 60°角射向地面,用平面镜使阳光竖 直射入井底,在图中画出平面镜的位置,并标明反射角的度数。
【答案】
【解析】因为太阳光竖直射入深井内,所以反射光线竖直向下,画出法线,过入射点画出法 线的垂线,即平面镜的位置;因入射光线与水平面成 60°,而反射光线是竖直向下的,所以 入射光线与反射光线的夹角为
【答案】 【解析】先作出入射光线和反射光线的角平分线,即为法线,再垂直法线作出平面镜,如下 图
10.(2022·安徽宣城·统考二模)自行车的尾灯能将照射过来的光反射回去。如图所示,这 是一条射向自行车尾灯的光线,请在图中画出自行车尾灯将这条光线反射回去的光路图。
【答案】 【解析】过入射点作垂直于反射面作出法线,再根据反角等于入射角作出反射光线,反射光 线达下面的反射面再次进行反射(作图方法同上),法线要用虚线,如图所示
4.(2022·广东肇庆·统考二模)“卧佛含丹”是肇庆星湖最奇特的天象奇观,如图甲所示。利 用平面镜成像的特点,在图中画出摄影师看到太阳在湖水中的像的光路图。
【答案】 【解析】作出太阳在平面镜中的对称点,即像点,再连接像点与人眼找到与平面镜的交点, 此交点为反射点,连接太阳与反射点并标出光的传播方向为入射光线,连接反射点与人眼并 标出光的传播方向为反射光线,如图所示
初中物理专题复习——《光的反射》和《平面镜成像》作图题

1 专题复习——《光的反射》和《平面镜成像》作图题
类型一、已知或求:入射光线、反射光线和法线——方法:光的反射规律
(2
)3)
让室外太阳光照射到盆中花上的B 处,如图所示。
请你在图中把光路补充完整并过A 点画出放置的平面镜。
类型二、已知物和镜子,求像
类型三、已知物、眼和平面镜,求入射光线和反射光线
9、在练功房,小红同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B 点的光线经过平面镜反射后进入人眼A 点的光路。
类型四、已知物、像和眼,求平面镜的位置、入射光线和反射光线
12、S 是一个发光点,S ’是它通过平面镜所成的像,SA 是由S 发出的一条光线。
请画出平面镜的位置和SA 经平面镜反射后的光线。
13、a 、b 是镜前一点光源S 发出的光线经平面镜反射后的两条反射光线,请根据图中反射光线a 、b 画出光源S 的位置。
14、如图所示,O ’是O 在平面镜中成的像。
在图中画出平面镜的位置,并画出线段AB 在该平面镜中成的像。
光的反射+平面镜成像 作图题

《光的反射》+《平面镜成像》作图练习班级姓名学号【知识点归纳】1、光的反射定律:三线共面:、和在同一平面内;法线居中:和分别位于两侧;两角相等:等于。
2、特殊情况:垂直入射时,入射角、反射角都是°,法线、入射光线、反射光线合为一线。
3、光的反射分为和两类,两者都遵循。
4、平面镜成像是由于光的而形成的(填:正立 / 倒立)的(填:虚 / 实)像。
像是反射光线的的交点汇聚而成,(填:能 / 不能)成在屏上。
5、平面镜成像的规律:等大:和的大小相等;(上下{或左右}相反)等距:和到平面镜的距离相等;垂直:和之间的连线与垂直。
【巩固练习】1、画出图①小孔成像光路图。
2、画出图②中光线经镜面的两次光路图。
图①图②3、如图③,我们能看见不发光的物体,是因为物体反射的光进入了我们的眼睛。
请根据光的反射定律在图乙中画出通过A点的反射光线、入射光线和法线。
图③4、完成图④光路图,并标出入射角和反射角的度数。
5、如图⑤,竖直向下照射的太阳光经平面镜反射后,沿水平方向射入涵洞中,请完成光路图。
图④图⑤6、完成图⑥光路图。
7、如图⑦,根据平面镜成像特点,画出物体AB在平面镜MN中的像A'B'。
图⑥图⑦8、如图⑧,平面镜前有A、B两个光源。
作图确定人眼沿何方向观察可以看到A、B的像在同一直线。
9、如图⑨,已知两条反射光线,确定光源的位置图⑧图⑨10、如图⑩,一束激光AO以60°的入射角射向液面,经液面反射后射到光屏上的B点,请通过作图找出B点的准确位置。
11、如图,平面镜前有一点光源S,S发出的一束光线被平面镜反射后经过A点,请作出光路图。
图⑩图欢迎您的下载,资料仅供参考!致力为企业和个人提供合同协议,策划案计划书,学习资料等等打造全网一站式需求。
中考初中物理专题训练光学作图题 光的反射 平面镜成像 光的折射 透镜

第一部分作图专题训练专题训练一光学作图知识清单(本试题由面对面学习网提供)知识点1 光的传播光线我们常用_____表示光的传播路径和方向,这条直线叫做光线。
光沿直线传播的条件光在__________是沿直线传播的。
小孔成像小孔成像实验早在《墨经》中就有记载,物体通过小孔成_____像,其像的大小与孔的形状_____关。
知识点2 光的反射光的反射光照到物体的表面时,有部分光(或全部)被反射回来的现象叫做光的_______。
光的反射定律反射光线与________在同一平面上,反射光线和入射光线分居于________的两侧,反射角_____入射角。
光的反射过程中光路是_____的。
镜面反射射到物体表面上的平行光反射后_____返回。
漫反射射到物体表面上的平行光反射后向着_____的方向传播,每条光线都遵循光的_________知识点3 平面镜及其应用实像 ________光线通过会聚成像,叫实像。
虛像能被人看见,但_____在屏幕上呈现的像叫做虚像平面镜成像特点平面镜所成的像是_____像,像的大小与物体的大小_____,像和物到平面镜的距离_____,物与平面镜中像是_____,物与像对应点连线与镜面_____。
平面镜的应用平面镜可以__________,可以__________。
知识点4 光的折射光的折射光从一种介质_____另一种介质时,传播方向一般会发生_____的现象叫做光的折射。
光的折射规律当光从一种介质射入另一种介质时,折射光线、入射光线、法线在同一_____内,折射光线和入射光线分别位于_____的两侧,垂直入射时折射角等于_____,入射角增大时,折射角随之_____。
光从空气斜射入水(或玻璃)时,折射光线_____法线方向,即折射角_____入射角;当光从水(或玻璃)斜射入空气时,折射光线_____法线方向,即折射角_____入射角。
知识点5 透镜凸透镜中央比边缘_______。
凸透镜对光线有______作用。
第二章光的反射与平面镜成像作图专题练习—2023-2024学年华东师大版科学八年级下册

八年级第二章光的反射与平面镜成像作图专题练习一、单选题1.小明想利用一块平面镜使方向已知的射向井口的太阳光竖直射入井中,如图所示,图中的数字符号表示的是确定平面镜位置时作图的先后次序,其中作图过程正确的是()A.B.C.D.2.如图所示,一根长度为L的直薄木条上有两个观察小孔。
两小孔之间的距离为d,d恰好是一个人两眼间的距离,当木条水平放置时,此人想通过两观察孔看见此木条在平面镜M里完整的像,那么选用的平面镜宽度至少是()A.L/2B.d/2C.(L+d)/2D.(L−d)/23.小敏作发光点S的像S'的光路图,如图。
他作图的步骤有:①作反射光线O1A1、O2A2,②作入射光线SO1、SO2,③作法线O1N1、O2N2,④将反射光线O1A1、O2A2反向延长交于S'。
正确的顺序是()A.①②③④B.②③①④C.④①③②D.②①③④4.如图所示,两平面镜相交成30°角,一束光线垂直入射到平面镜A,经过平面镜A、B反射的反射角分别是()A.0°、30°B.0°、60°C.90°、60°D.90°、30°5.如图所示,物体AB直立于垂直放置的平面镜前。
现在物体与平面镜之间稍靠近镜面上方的一侧插入一块不透光的木板CD,木板CD的下端与物体AB的中点等高,则物体在平面镜内()A.只有AB下半部分的虚像B.不出现AB的虚像C.只有AB下半部分的实像D.仍有AB完整的虚像6.教室黑板用久后有一部分变的光滑容易发生镜面反射,如右图所示。
当太阳光从右侧窗户射入时,最有可能因反光看不清光滑处字的位置是()A.A同学B.B同学C.C同学D.D同学二、填空题7.按要求完成下列光路图。
(1)在图甲中画出反射光线。
(2)在图乙中画出入射光线。
(3)在图丙中画出反射面。
8.小明房间有一块穿衣镜,如图甲所示,镜面在其背面支撑杆的作用下斜立于地面。
中考物理光现象作图》练习题及答案精选全文完整版

可编辑修改精选全文完整版考点一光的反射作图1.(2019·上海)在图中根据给出的入射光线AO画出反射光线OB。
【答案】【解析】根据反射定律作出反射光线的光路图,题目中已经作出法线,再根据反射光线和入射光线分居法线两侧,反射角等于入射角,作出反射光线即可。
2. (2019·烟台)汉代的《淮南万毕术》中记载:“取大镜高悬,置水盆于下,则见四邻矣。
”(如图)。
请在答题卡指定位置,通过作图确定“大镜”的位置。
【答案】【解析】由题意可知,“大镜”将四邻景物射来的光线反射到盆中的水面,水面又将光线反射到人的眼睛;由光的反射定律知,反射角等于入射角,所以先作出入射光线与反射光线的夹角的平分线即为法线,然后再过入射点作法线的垂线即为“大镜”的位置,如图所示。
3. (2019·青岛)自行车尾灯的反光原理如图甲所示。
请完成反射光路,并标出反射角度数。
【答案】【解析】光线在尾灯中发生两次反射,根据光的反射定律即可画出反射光线。
4. (2019·济宁)如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。
请画出光的传播路径。
【答案】【解析】潜望镜内平面镜与水平面成45°角,由光的反射定律可知,反射光线与入射光线垂直;过反射点作竖直向下的反射光线,再过二次反射点作垂直于入射光线的反射光线。
如图所示。
5.(2019·广州)如图所示,一束由A发出的光射到平面镜表面O点,画出物体AB在平面镜中的像,并画出入射光线AO的反射光线。
【答案】【解析】根据平面镜成像特点:物像关于平面镜对称。
可作出物体AB在平面镜的像,如图所示;根据光的反射规律,反射角等于入射角,可作出AO的反射光线;或将A′与O 点连接,并延长A′O即可作出入射光线AO的反射光线,如图所示。
6.(2019·南充)如图,在舞蹈室的墙面上装有一块平面镜,王老师用一激光笔从S点照向镜面,在地面上P点看到一光斑,请用平面镜成像特点完成光路图。
中考物理考点经典题练《平面镜成像作图》(解析版)

平面镜成像作图一、作图题1.物体AB放在平面镜前,请在图中画出它经平面镜所成的像。
2.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像,保留作图痕迹。
3.如图,根据平面镜成像的特点,画出物体AB在平面镜MM′中的像A′B′。
4.根据平面镜的成像特点,请在图中画出物体AB在平面镜中所成的像。
5.如图所示,A为某物体的一点,P为不透光的挡光板,下面有一个平面镜。
请你画出人眼在B点处通过平面镜看到A物体的像的光路图。
6.如图所示,平面镜上方有一竖直挡板P,在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。
在图中找出挡板左侧这个发光点的位置。
7.如图,在平面镜的上方有一发光点S,OB、O′B′分别是S发出的两条光线经平面镜后的反射光线,请根据平面镜成像特点确定发光点的位置。
(要求保留必要的辅助线)8.请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路图.9.如图,岸边树梢C处有一鸟巢,水中B处有一条鱼,人眼在A点看到水中出现“鱼钻鸟巢”的景象,请作出人眼看到这种景象的光路图。
10.如图所示,一只蜻蜓(用A点表示)停在水池上方。
请在图中标出蜻蜓在水中的像A.(要求保留作图痕迹)11.“猴子捞月”的故事同学们耳熟能详.如图所示,若猴子的眼睛用点A表示,空中的月亮用点B表示,请画出猴子看见水中月亮的光路图,并保留必要的作图痕迹.12.春天,小刚和同学们在水库游玩,看到一颗树在水中的倒影。
如图所示,若小刚的眼睛用A点表示,树顶用B点表示,请画出小刚看见树在水中的倒影B的光路图。
13.请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图.14.如图所示,学校教学楼楼梯拐角处墙上装了一面镜子,在方便同学们日常整理仪容的同时,也能更好地在节电的情况下通过光的反射对楼道进行照明。
请画出灯S经过镜子照射到下层楼道A点的光路及灯S在镜中的像S′。
15.一小球A在水平桌面上匀速向左运动,桌面上放置一平面镜,如图所示是小球A和它在该平面镜中的像A´在某一时刻对应的位置,请作出该平面镜(保留作图痕迹)16.如图所示,平面镜前的地面上立有一物体AB,请画出物体AB在平面镜中所成的像(保留作图痕迹)。
初中物理光的直线传播光的反射平面镜成像作图题总汇

33、如图所示为水位测量仪的示意图,从 A点发出一束方向不变的光线,经水面反 射后,在固定光屏PQ上形成一个光斑,光 斑的位置随水位的变化而发生变化。当水 面在CD时,屏上的光斑移到了B点。请根 据平面镜成像的特点作出 光路图(保留作 图痕迹)。
第32页/共40页
34、在右图的方框中放置一平面镜,光线通过平面镜后 的方向变化如图中所示,试画出平面镜并完成光路图.
第28页/共40页
30、按要求完成作图 在做平面镜成像实验时,如图平面镜 不垂直于桌面,请画出一条B处人眼 看到烛焰上一点A的光路.
第29页/共40页
31、室内一盏电灯通过木板隔墙上的 两个小洞,透出两条细小光束(如图 所示)。请根据这两条光束的方向确 定室内电灯的位置。
第30页/共40页
32、如图所示,夏天的一个傍晚,有一个小孩站在池塘 边看到了水中有一轮弯弯的月亮。请你运用光学知识作 图说明这个小孩为什么能看到水中的明月。(保留作图 的痕迹)
第6页/共40页
8、如图所示,射向平面镜的一束光 AO经镜面反射后沿水平方向OB射出 图中,ON是∠AOB的角平分线,请 在图中作出平面镜放置的位置并标出 入射角α。
第7页/共40页
9、如图太阳光与地面成45°角斜射 过来,要使光线沿竖直方向反射入井 中,求作: ⑴反射光线; ⑵平面镜的位置; ⑶计算出平面镜与水平方向夹角。
第39页/共40页
谢谢您的观看!
第40页/共40页
第33页/共40页
35、小明想通过竖直井道把太阳光引到地 铁车站的M点,请你帮他解决这一问题。 你需要什么器材?请在图中画出光路图。
第34页/共40页
36、如图所示,小聪通过一平面镜看到小 猫要偷吃小鱼。图中画出了入射光线和反 射光线,但未标出光的传播方向。请你在 图中用箭头标出小聪看到小猫偷鱼吃时的 光的传播方向,并根据光的反射规律画出 平面镜。
精品文档初中物理题库(光的反射)--作图题附参考答案

初中物理题库(光的反射)--作图题1. 一束光线沿着与水平面成20°角的方向射到平面镜上,如图经反射竖直向上传播,试在图中确定平面镜的位置(画出平面镜,标明镜面与水平面的角度并标明反射角的大小)2. 请在下图中画出反射光线,并标出反射角的度数.3. 在图中点S1是发光点S在平面镜里的像,根据平面镜成像规律在图中画出平面镜.4. 在图中画出入射光线经平面镜两次反射的光路图:5. 在图中,利用光的反射定律做出发光点S在平面镜中成像光路图.6. 已知光源S发出的某一条光线经平面镜反射后经过A点,S'是S在平面镜中成的像,试在图中画出平面镜的位置,作出这条光线的光路.7. 根据平面镜成像的规律,在图中做出物体AB在平面镜中成的像A'B'.8. 在图中,根据入射光线和反射光线画出平面镜的位置.9. 画出下图中两条光线的反射光线10. 如图所示, A1是发光点A在平面镜MN中所成的像, 试作出该发光点发出一条光线经平面镜反射后通过B点的光路图.(标出发光点A和入射点O的位置)11. 根据平面镜成像特点,在图中画出物体AB在平面镜MN中成的像.12. 完成下列光路图,S'为平面镜MN中的像.13. 如图所示的平面镜前有一物体AB,画出AB在平面镜内所成的像.14. 如图所示,S为发光点,试画出经平面镜MN反射后通过A点的反射光线和相应的入射光线.15. 图中平面镜MN前有一个发光点S,在图中画出发光点S的成像光路图.16. 根据光的反射定律,在图中做出发光点S在平面镜中成像的光路图.17. 如图所示,O1B1和O2B2是从一点光源发出的两条光线经平面镜反射后的反射光线,试用作图法画出像S'和点光源S的位置.注意:①光线的反向延长线用虚线②每条光线要有箭头,表示光的行进方向18. 在图中根据平面镜的成像的特点,画出物体AB在平面镜里所成的像.19. 如图所示,ab和cd是两条从同一发光点S发出的光线,用作图法确定发光点S的位置.20. 在图中,画出发光点S在平面镜MN中成像的光路图.21. 一束光线射到平面镜的O点,反射光的方向如图所示.请作出入射光线,并标出入射角的位置及大小.22. 画出黑匣子中的光学仪器.23. 请在图中画出反射光线,并标出反射角的度数.24. 完成图中潜望镜的光路图25. 在图中,A是点光源,请在图中作出经平面镜反射后,过B点的光线.26. 阳光以如图所示的角度斜射到井口,若想让阳光垂直水平面照到井底,请在图中按反射定律画出平面镜的放置方法并标出平面镜与水平面的夹角多大.27. 如图所示,平面镜前有一发光点S,试画出S点的成像光路图.28. 在图中画出入射光线AO经平面镜反射后的反射光线,并在图中标出入射角及其度数.29. 试在下图中画出光线经平面镜两次反射的光路图.30. 已知入射光线和反射光线,请在图中画平面镜的位置.31. 画出图中的发光点在平面镜中成像光路图32. 在图中表示出了发光点S发出的光被平面镜MN反射后的两条光线的方向,试用作光路图的方法,确定发光点S的位置和它的像点S'的位置.33. 如右图所示,已知入射光线和反射光线的一部分,试根据光的反射规律画出平面镜的位置.34. 已知物体AB及像所在的位置,如图所示,请在图中画出平面镜.35. 在图中,根据入射光线或反射光线,画出相应的反射光线或入射光线.36. 入射光线为AO,经平面镜反射后的反射光线为OB如图所示,请在图中正确位置上画出平面镜.37. 如图所示,S'是发光点S在平面镜MN中所成的像.试作出该发光点S发出的一条光线经平面镜反射后通过A点的光路图.38. 如图,AO是由空气向水面斜射的一条光线,大致画出折射光线,并用箭头标明它的传播方向.39. 如图,S'为发光点S平面镜中的像点,在图中画出平面镜.40. 完成下图中的反射光路.41. 如右图所示,A为平面镜MM'前的一发光点.(1)画出A点在平面镜MM'中所成的像(2)在图中画出能观察到像的范围42. 在图的虚线框内填入适当的光具,并完成光路.43. 两块平面镜相互垂直放置,如图所示,一条光线入射到其中一块镜子上,试画出该光线经两块平面镜反射的情况.44. 如图,已知入射光线和反射光线的方向,根据反射定律在图中画出反射面位置.45. 如图所示,发光点S发出的两条光线射到平面镜MN上,试画出反射光线,并画出像点S'.46. 如图所示,M为平面镜,S为发光点,在图中画出S发出经平面镜M反射并通过A点的光线.47. 画出图中入射光线AO射到平面镜MN上的反射光线.初中物理题库(光的反射)--作图题答案1.2.3.4.5.6.7.8.9.10.11.12. 图略13.14.15.16.17.18.19.20. 如图所示:21.22. 平面镜23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.。
2024年中考物理专题训练——光学作图(含解析)

2024年中考物理专题训练——光学作图1.完成下图通过凸透镜的折射光线。
2.如图所示,S'是点光源S在平面镜中所成的像,S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F。
请画出点光源S并补全光路图。
3.如图所示,画出两条经凹透镜折射后的光线。
4.如图所示,一束激光a斜射向半圆形玻璃砖圆心O,结果在屏幕MN上出现两个光斑,请画出形成两个光斑的光路图。
5.一点光源S发出的三束光线,SA平行凹透镜主光轴射向凹透镜,SO经凹透镜的光心,SB射向在主光轴上的平面镜MN,在图中画出SA、SO经凹透镜折射后的光线和SB经平面镜的反射光线。
6.如图所示,MN为凸透镜的主光轴,A为蜡烛,A 为蜡烛在光屏上所成的像,根据凸透镜成像原理确定凸透镜的位置及其焦点,并将它们画出来。
7.请在图中画出入射光线经过透镜后的折射光线。
8.请画出图中的入射光线。
9.在下列虚线框内画出合适的透镜。
10.一束光从水中射向空气,其反射光路如图所示,画出入射光线和大致的折射光线。
11.如图,是光经过水和空气分界面后的折射光线,请大致画出对应的入射光线和入射光的反射光线。
12.如图所示,O为凸透镜的光心,F1、F2为凸透镜的两个焦点。
请在图中画出光源S 经凸透镜所成的像S`。
(保留必要的作图痕迹)13.作出图中的光线从水中射入空气后的折射光线,并标出折射角θ。
14.如图所示,A为发光点,A1为发光点通过凸透镜所成的像。
请完成光路图,确定凸透镜光心O,并画出凸透镜;通过光路图确定凸透镜焦点F的位置。
(只确定一侧焦点即可)15.2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中,成功演示了紫色水球从“活跃”到“懒惰”的过程:刘洋将一个钢球推入紫色的水球中,钢球没有穿透水球,而是被包裹在水球里,用针筒吹气,在相同外力作用下,水球的振动幅度明显减小,称为水球变懒。
如图甲所示。
请在图乙中完成人眼看到钢球A点像的大致光路,A 为钢球上的一点,O为球心。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
专题复习——《光的反射》和《平面镜成像》作图题
类型一、已知或求:入射光线、反射光线和法线——方法:光的反射规律
1、如图所示,MN为镜面,O是入射点,B点是被照亮的位置,请完成光路
2、完成各题光路
(1)(2)(3)
3、让室外太阳光照射到盆中花上的B处,如图所示。
请你在图中把光路补充完整并过A点画出放置的平面镜。
4、在汽车驾驶室内,驾驶员通过左右两侧后视镜观察,有看不到的区域(盲区),人或其他车辆应尽可能避免进入盲区。
如图所示,S为驾驶员眼睛的位置,MN为左侧后视镜左右两边界点,请作出反射光线NS的入射光线,并标出BM到车左侧(虚线所示)之间的盲区。
类型二、已知物和镜子,求像
5、水平桌面上斜放着一块平面镜,若镜面与桌面的夹角为45。
时,桌面上有一个小球匀速直线水平向右向平面镜滚去
(1)画出滚到前后两个位置小球的像
(2)小球在平面镜中的运动方向是__________
6、从平面镜内看到一时钟面上的指针位置,如图所示
(1)在原图中画出实际的指针位置
(2)此时实际时间是__________
7、画出物体MN的像M’N’
8、画出物体AB的像A’B’
类型三、已知物、眼和平面镜,求入射光线和反射光线
9、在练功房,小红同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B点的光线经过平面镜反射后进入人眼A点的光路。
10、检查视力时,视力表放在被测者头部的后上方,被测者识别对面墙上平面镜里的像。
要求视力表在平面镜中的像与被测者相距4.6m,试在图中准确画出:
(1)平面镜的位置。
(2)被测者眼睛通过平面镜看到自己右脚上如图P点的光路图。
类型四、已知物、像和眼,求平面镜的位置、入射光线和反射光线
11、在白纸上记下两支蜡烛的位置,A、B分别表示两支蜡烛,请画出S处看到蜡烛在平面镜中所成像的光路图。
12、S是一个发光点,S’是它通过平面镜所成的像,SA是由S发出的一条光线。
请画出平面镜的位置和SA经平面镜反射后的光线。
13、a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线,请根据图中反射光线a、b画出光源S的位置。
14、如图所示,O’是O在平面镜中成的像。
在图中画出平面镜的位置,并画出线段AB在该平面镜中成的像。
类型四、视线范围
15、如图所示,水平地面MN上有一光源S,在光源右侧放置一个不透明的物体A。
地面上方有一与地面平行的平面镜PQ,试标出物体A右侧地面被光源S照亮的范围O1O2,并画出光路图。
