课程设计说明书课程设计名称:数字电路课题设计课程设计题目:带报警器的密码电子锁和门铃电路学院名称:信息工程学院专业:电子信息工程班级: 090411学号:姓名:评分:教师:20 1 1年 09 月11日脉冲数字电路课程设计任务书20 10 -20 11 学年第二学期第 1 周- 2 周注:1、此表一组一表二份,课程设计小组组长一份;任课教师授课时自带一份备查。
2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。
摘要随着人们生活水平的提高,如何实现家庭防盗这一问题也变的尤其的突出,传统的机械锁由于其构造的简单,被撬的事件屡见不鲜,电子密码锁由于其保密性高,使用灵活性好,安全系数高,受到了广大用户的亲呢。
本系统是由D触发器,蜂鸣器、555和报警系统,门铃系统所组成的带报警电子密码锁和门铃电路。
系统完成按键输入、开锁、超时报警、错误密码报警、复位等数字密码锁的基本功能。
在当今的社会安全是人民特别关心的话题,生命安全,财产安全等等。
密码门铃电路就是在现实生活为人民提供安全保护设备。
关键字:数字密码锁 74LS74 555 解锁与报警目录摘要 (2)第一章、系统设计方案选择 (4)1.1方案一 (4)1.2方案二 (4)第二章系统组成及工作原理 (6)2.1密码锁电路 (6)2.2门铃及报警电路: (6)2.3继电器电路 (9)2.4.供电电路: (9)第三章整体电路及系统的调试和安装 (10)3.1安装 (10)3.2调试方法与调试过程 (10)3.3制作成品 (11)第四章设计心得及几点补充说明 (12)五.参考文献 (13)附录一电路图和PCB版 (14)附录二元件清单 (16)附录三芯片资料 (17)第一章、系统设计方案选择1.1 方案一该设计主要分输入电路,存储电路,信号处理电路,输出电路四大部分,首先从输入电路送出的编码信号到比较器与存储器的存储密码进行比较,两者一致则将锁打开,反之则驱动报警电路报警,存储器中的密码可以通过写允许端修改密码。
数字电子课程设计-《电子锁及门铃电路设计与Multisim电路仿真和ALtium-Designer绘
![数字电子课程设计-《电子锁及门铃电路设计与Multisim电路仿真和ALtium-Designer绘](https://img.taocdn.com/s3/m/3ab19a09f011f18583d049649b6648d7c1c70817.png)
1设计目的利用数字电路的理论和知识进行设计,设计一个电子锁,密码为8位二进制代码,当开锁输入码与密码一致时,锁被打开,当开锁输入码与密码不一致时,则报警。
1.1设计内容及要求1.1.1设计指标•设计一个电子锁,其密码为8位二进制代码,开锁指令为串行输入码。
•开锁输入码与密码一致时,锁被打开。
•当开锁输入码与密码不一致时,则报警。
报警时间持续15秒,停3秒后再出现。
•报警器可以兼作门铃使用,门铃时间为10秒。
•设置一个系统复位开关,所有的时间数据用数码管显示出来。
1.1.2原理框图图1原理框图2系统具体设计及参数计算2.1设计思路1、数据比较模块。
数据比较模块是电子锁的核心部分。
由于是八位数据比较,所以采用两片7485(四位数字比较器)级联方式。
用高4位的芯片的输出端(YA=YB,YA<YB,YA>YB控制门铃和报警电路。
2、原始密码输入模块。
由八个波段开关构成,表示每一位的数据,分别接到高位7485和低位7485上。
另一端接5V电源,当按键接通时表示“1”,当案件未接通时,表示“0”。
3、串行密码输入模块。
采用两片74194(四位双向通用移位寄存器)级联成八位数据输入模块,分别接到数据比较模块的高四位和低四位。
具体输入电路见下文分析。
4、时钟模块。
计时模块用来产生标准的秒脉冲给电路提供时序。
可采用555定时器构成多谐振荡器,也可以使用8051单片机定时器产生标准方波。
在电路仿真时采用软件自带的电压信号产生器。
5、计时模块。
采用两片74290(二\五分频十进制计数器)级联方式构成十进制、可显示099计时模块。
芯片输出BCD码,由7448(BCD7段译码器'内部上拉输出驱动)驱动两个数码管(共阴极)。
6、显示模块。
时间显示采用两个7段共阴极数码管。
7、门铃模块。
采用单稳态触发器。
可以用555定时器构成,也可以用集成芯片构成。
我采用集成芯片74123(单稳态多谐振荡器)。
8、报警模块。
门铃电路原理
![门铃电路原理](https://img.taocdn.com/s3/m/709d6f1b814d2b160b4e767f5acfa1c7aa0082ab.png)
门铃电路原理门铃电路是我们日常生活中常见的一种电子设备,它可以在有人按下门铃按钮时发出声音或者信号,向住户提醒有人在门外等候。
在这篇文章中,我们将探讨门铃电路的原理及其基本组成部件。
一、门铃电路的原理门铃电路的原理可以简单概括为:按下按钮,闭合电路,触发报警装置。
基本上分为两个部分:按钮部分和报警装置部分。
1. 按钮部分按钮是门铃电路的输入装置,用于触发报警装置。
按钮通常是一个带有弹簧的开关,按下按钮时可以闭合电路,让电流流动。
当按下按钮时,电路闭合,电流通过,信号传递到报警装置部分。
2. 报警装置部分报警装置部分是门铃电路的输出装置,用于发出声音或者信号。
常见的报警装置包括蜂鸣器和电子音乐芯片等。
当按钮被按下时,报警装置接收到信号,发出声音或者信号进行提醒。
二、门铃电路的基本组成部件现在我们来看一下门铃电路中常见的几个基本组成部件:1. 电源门铃电路通常需要一个电源来提供电流。
电源可以是直流电源,也可以是交流电源。
常见的门铃电源为9V电池或者家庭用电的220V交流电。
2. 按钮按钮是门铃电路的输入装置,用于触发报警装置。
按钮通常由一个金属接触和一个弹簧组成。
当按钮被按下时,金属接触与弹簧接触,闭合电路。
3. 继电器继电器是门铃电路中常用的一个元件,它可以实现电路的断开和闭合。
当按钮被按下时,继电器闭合,电流得以通过,信号传递到报警装置,触发报警。
继电器可以是电子继电器,也可以是机械继电器。
4. 报警装置报警装置是门铃电路的输出装置,用于发出声音或者信号。
常见的报警装置包括蜂鸣器、扬声器和电子音乐芯片等。
当按钮被按下时,报警装置接收到信号,发出声音或者信号进行提醒。
5. 电阻、电容和电感等辅助元件在门铃电路中,除了以上提到的基本组成部件外,还会涉及到一些辅助元件,如电阻、电容和电感等。
这些元件可以用来调整电路的性能和特点,比如调节报警声音的大小、持续时间,或者产生音乐效果等。
三、门铃电路的工作原理示意图下面是一个简单的门铃电路工作原理示意图:[示意图]四、门铃电路的应用门铃电路广泛应用于我们的日常生活中,不仅可以用于住宅的门铃系统,还可以应用于公共场所、商业建筑和办公室等地方。
带报警器的编码电子锁和门铃电路设计
![带报警器的编码电子锁和门铃电路设计](https://img.taocdn.com/s3/m/4a135a0de3bd960590c69ec3d5bbfd0a7856d54e.png)
带报警器的编码电子锁和门铃电路设计课程设计一(设计要求及技术指标:设计一带报警器的密码电子锁和门铃电路,设计要求如下:(1)编码电子锁按钮分别为0、1、2、3、……9十个按键。
(2)用发光二极管作为输出指示灯,灯亮代表锁“开”,暗代表锁“关”。
(3)设计开锁密码,并按此密码设计电路。
本次设计密码取8位数。
若按开锁编码规定数的先后顺序按动按钮后,发光二极管由暗变亮表示锁“开”。
(4)该电路应具有防盗报警功能,密码顺序不对或密码有误时系统自动复位,当开锁时间超过5分钟时,则喇叭发出1KHz频率的报警信号。
(5)设计门铃电路,按动门铃按钮,发出500Hz的频率信号,并可使编码电路清零,同时可解除警报。
二(工作原理及设计思路:电子锁主要由输入元件、电路(包括电源)和锁体三部分组成,后者包括电磁线圈、锁拴、弹簧和锁框等。
当电磁线圈中有一定的电流通过时,磁力吸动锁栓,锁便打开。
否则(锁栓进入锁框,即处在锁住状态。
为了便于试验,我们可用发光二极管代表电磁线圈,当发光二极管为亮状态时,代表电子锁被打开,暗状态代表锁着。
3课程设计编码电路编码按键开锁控制电路 CP门铃按钮控制电路报警电路门铃电路图A 带报警器的密码电子锁和门铃电路原理图该系统的电路框图如[图A]所示,本系统的设计可使电子锁具有可编程功能。
由图可知,每来1个输入时钟,编码电路的相应状态向前前进一步。
在操作过程中,按照规定的密码顺序按动编码按键,编码电路的输出就会跟随这个代码的信息。
正确输入编码按键的数字,通过控制电路供给编码电路时钟,一直按规定编码顺序操作完,则驱动开锁电路把锁打开。
在操作过程中,没有按照规定代码顺序按下数字键或按动了其他键,则控制电路使防盗报警电路产生报警。
按动门铃及清零按钮可使500Hz振荡电路工作,门铃发出响声,同时该按钮还使编码电路清零并解除防盗报警。
三(整体方案分析:该设计主要分输入电路,存储电路,信号处理电路,输出电路四大部分,首先从输入电路送出的编码信号到比较器与存储器的存储密码进行比较,两者一致则将锁打开,反之则驱动报警电路报警,存储器中的密码可以通过写允许端修改密码。
电子锁及门铃电路设计
![电子锁及门铃电路设计](https://img.taocdn.com/s3/m/538f74b565ce0508763213fd.png)

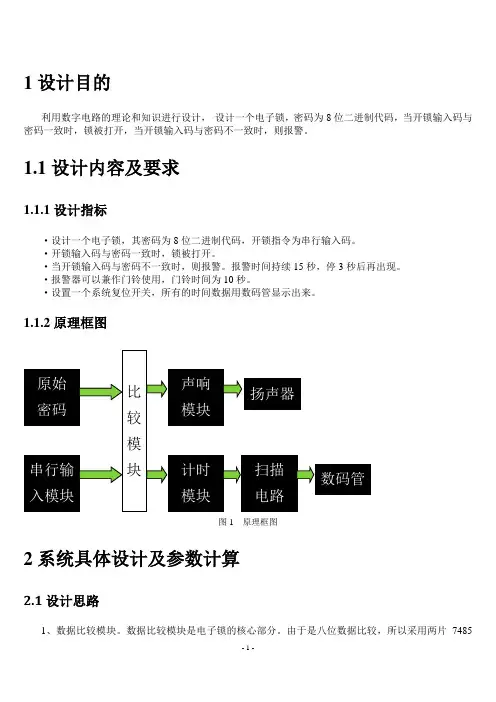

1设计目的利用数字电路的理论和知识进行设计,设计一个电子锁,密码为8位二进制代码,当开锁输入码与密码一致时,锁被打开,当开锁输入码与密码不一致时,则报警。

1.1设计内容及要求1.1.1设计指标·设计一个电子锁,其密码为8位二进制代码,开锁指令为串行输入码。
·开锁输入码与密码一致时,锁被打开。
·当开锁输入码与密码不一致时,则报警。
报警时间持续15秒,停3秒后再出现。
·报警器可以兼作门铃使用,门铃时间为10秒。
·设置一个系统复位开关,所有的时间数据用数码管显示出来。
1.1.2原理框图图1 原理框图2系统具体设计及参数计算2.1设计思路1、数据比较模块。
数据比较模块是电子锁的核心部分。
由于是八位数据比较,所以采用两片7485(四位数字比较器)级联方式。
用高4位的芯片的输出端(YA=YB,YA<YB,YA>YB)控制门铃和报警电路。
2、原始密码输入模块。
由八个波段开关构成,表示每一位的数据,分别接到高位7485和低位7485上。
另一端接5V电源,当按键接通时表示“1”,当案件未接通时,表示“0”。
3、串行密码输入模块。
采用两片74194(四位双向通用移位寄存器)级联成八位数据输入模块,分别接到数据比较模块的高四位和低四位。
具体输入电路见下文分析。
4、时钟模块。
计时模块用来产生标准的秒脉冲给电路提供时序。
可采用555定时器构成多谐振荡器,也可以使用8051单片机定时器产生标准方波。
在电路仿真时采用软件自带的电压信号产生器。
5、计时模块。
采用两片74290(二\五分频十进制计数器)级联方式构成十进制、可显示0-99计时模块。
芯片输出BCD码,由7448(BCD-7段译码器\内部上拉输出驱动)驱动两个数码管(共阴极)。
6、显示模块。
时间显示采用两个7段共阴极数码管。
7、门铃模块。
采用单稳态触发器。
可以用555定时器构成,也可以用集成芯片构成。
我采用集成芯片74123(单稳态多谐振荡器)。
带报警器的编码电子锁和门铃电路设计
![带报警器的编码电子锁和门铃电路设计](https://img.taocdn.com/s3/m/55bef40d51e79b8969022659.png)
清零/门铃按钮接通时门铃电路通电工作与此同时计数器和比较器接地清零。
作为CP脉冲信号,因为在无输入的情况下两个Yex均为1,输出CP为0,当有输入时有且仅有一个Yex为0,则输出CP为1,这样就构成了CP单脉冲。
图C输入装置和编码电路
2.密码存储电路:
使用两片4*4的寄存器阵74LS670,构成8*4寄存器阵用来存储密码。接法如图,D0~D3分别接编码器输出Z0~Z3。当Ew=0(图中Gw),当Qc、QB、QA从000~011时第一片74LS670工作依次写入D0~D3输入的前4个四位二进制数,当Qc、QB、QA从100~111时第二片74LS670工作依次写入D0~D3输入的后4个四位二进制数;当Er=0(GR)时,当Qc、QB、QA从000~011时依次读出第一个芯片的Q0~Q3四位二进制数,当Qc、QB、QA从100~111时依次读出第二个芯片的Q0~Q3,其中Qc、QB、QA状态序列000~111的产生可依靠一片74LS160接成的八进制计数器来提供,其顺序脉冲由已接好的16线—8线编码器CP输
此外,按下清零/门铃按钮后可以实现对报警的解除,因为此时一个低电平信号与来自判断输出端的高电平信号相与后,为一低电平信号,报警电路不工作。
5.供电电路:
可由干电池或变压器提供5~7伏电压供电,为了简化原理图供电部分没有画出。
五.使用方法
1.设置密码时将双刀开关拔到M即寄存器为可写状态,从键盘依次输入即可,输入为8位密码,设定完毕后将双刀开关拨至N。
带密码锁的电子门铃报警电路剖析
![带密码锁的电子门铃报警电路剖析](https://img.taocdn.com/s3/m/16ff286cf7ec4afe04a1df59.png)
课程设计报告课程名称数字电子技术设计题目带密码锁的电子门铃电路系部名称机械电子工程系专业班级电子信息工程2013级姓名徐敏学号13452040成绩指导教师胡子健2015年6月带密码锁的电子门铃报警电路作者:徐敏同组:吴燕目录一、课设的目的与要求 (3)二、工作原理及设计思路 (4)三、主要的芯片简单介绍 (5)一)、555定时器 (5)二)、CD4017 (5)四、各模块四电路的功能及参数说明 (8)二)、单稳态电路 (9)三)、多谐振荡电路 (10)五、全部电路图与原件详细清单 (11)六、设计心得与所参考文献 (13)附录:《数字电子技术》课程设计任务书(一) (14)一、课设的目的与要求1)、课程设计目的数字电子技术课程设计是电子技术基础教学中的一个实践环节,它使学生自己通过设计和搭建一个实用电子产品,巩固和加深在数字电子技术课程中的理论基础和实验中的基本技能,训练电子产品制作时的动手能力。
通过该课程设计,设计出符合任务要求的电路,掌握通用电子电路的一般设计方法和步骤,训练并提高学生在文献检索、资料利用、方案比较和元器件选择等方面的综合能力,为后续课程的学习、毕业设计以及毕业以后从事电子技术方面的科研和开发打下一定的基础。
2)、课程设计题目:带报警器的密码电子锁和门铃电路本设计是一带密码的电子锁和门铃电路,可使用在门禁系统中。
这种电子锁的保密性强,使用寿命长,安全可靠,美观。
现已经大量在市场使用。
我们设计的这个电路实现方法也很简单。
基本上都是用得硬件芯片来完成的,主要是有按键输入,编码及编码后通过已经设置好的密码进行比较确认。
如果是相同的就开锁并实现门铃响功能。
1、此设计是不需要单片机编程的软件密码锁,只是单纯的数字电路硬件密码锁。
2、密码锁设有12个按键,按键用不干胶贴有编号,分别为(□0,□1,□2、□3、□4,□5,□6,□7,□8,□9,□*,□#)。
设计焊接时,必须将按键摆成十二宫格形式。
带报警器的密码电子锁和门铃电路
![带报警器的密码电子锁和门铃电路](https://img.taocdn.com/s3/m/70ce81df03d8ce2f01662320.png)
带报警器的密码电子锁和门铃电路电子课程设计带报警器的密码电子锁和门铃电路学院:电子信息工程学院专业、班级:姓名:学号:指导教师: 2014年12月31日带报警器的密码电子锁和门铃电路一、设计任务与要求1)密码按键的按钮分别为 1,2….9 个 2)若密码正确指示灯会亮3)设计门铃电路,按动门铃按钮,发生500Hz的蜂鸣器信号,并可使编码电路清零,同时可解除报警。
4)密码有误码时在按下确定键后自动复位,当开锁时间超过5分钟时,则蜂鸣器发出 1KHz 的信号报警。
二、总体框图1、总体框图开锁电路控制电路报警电路按键编码电路计时电路门铃电路图2-1-12、各个模块的功能(1)控制电路:这个模块是整个电路的主体,用它来控制我所设计的4位密码锁的分析功能。
设计思路:为了实现锁的功能,所以我在控制电路中使用比较器,让输入的数据与预设的数据进行比较实现锁的功能。
其功能为:将按键编码模块所输入的按键信息进行分析,用移位寄存器实现时序的功能,在用比较器进行输入与预设的比较。
(2)按键编码电路:这个模块是输入模块,用它来进行编码我所要输入的数据。
设计思路:将1到9这九个按键用BCD编码器编成二进制数。
功能:将1到9九个按键变成二进制数,作为比较器的输入。
并接到四输入与非门上,探测按键编码。
(3)计时电路:这个模块是为了实现计时功能的,用其控制报警电路。
设计思路:用计数器实现计时功能,当密码输入在5分钟还未正确时,开始报警。
功能:计时5分钟,控制报警电路。
(4)开锁电路:这是整个电路的输出端。
设计思路:若密码正确按下确定键后指示灯亮,同时所有的芯片进行清零;若密码不正确指示灯不亮,同时计数器要计时并且各个清零端不起作用。
(5)报警电路:在密码错误和操作时间达到5分钟以上时会产生报警信号,报警信号产生的同时使各个芯片的清零端作用。
(6)门铃电路:在按下门铃按键的同时会使门铃电路中的蜂鸣器响,并且各个芯片的复位端口复位。
带报警器的密码电子锁和门铃电路
![带报警器的密码电子锁和门铃电路](https://img.taocdn.com/s3/m/3538c0b0964bcf84b8d57b18.png)
带报警器的密码电子锁和门铃电路带报警器的密码电子锁和门铃电路 (一)设计背景在现实生活中很多时候出现一些老的机械锁被不法分子打开的情形。
这样使他人的财产受到损失,隐私被侵犯。
因此,灵巧、简便、操作方便的电子密码锁开始受到青睐。
它可以很好的保护人们财务和隐私。
另外,它完全靠密码开锁不需要钥匙,这样就不会造成丢钥匙或者被他人套取钥匙的可能。
密码电子锁的和门铃电路的设计方案有很多:有用专用芯片设计的、有用复杂可编程逻辑电路设计的、有用单片机设计制作的、有用可编程控制器设计完成的,还可以采用数字电路或模拟与数字电路相结合的方式以及EDA技术等。
(二)设计要求基本要求:1)按钮分别为1,2...9个按钮。
2)用发光二极管作为输出指示灯。
3)设计门铃电路,按动门铃按钮,指示灯发亮,开始解锁,超过5min,报警器响,密码输对,解除报警。
提高要求1)将指示灯换成继电器进行控制。
2)密码顺序不对或密码有误时系统主动复位,当开锁时间超过5Min时,则蜂鸣器发出1KHz的信号报警。
(三)带报警器的密码电子锁的设计思想正确输入编码按键的数字,控制电路通过整形电路供给编码电路时钟,一直按规定编码顺序操作完,则驱动开锁电路把锁打开。
在操作过程中,没有按照规定代码顺序按下数字键或按动了其他键,则控制使开锁电路清零。
超出规定时间,蜂鸣器报警,密码输对使编码电路清零并解除防盗报警。
(四)原理框图设计原理框图如图(1)所示:1图(1)(五)密码校验电路该单元电路是以CD4017为基础,与按键编码电路和基于三极管的脉冲产生电路够成的密码校验电路,并控制着开锁电路。
其芯片如图(2)所示:图(2)引出端功能符号:CO:进位脉冲输渊 CP:时钟输入端MR:清除端 TC:禁止端Q0-Q9 :计数脉冲输出端 VDD:正电源VSS:地十进制计数、分频器CD4017,是一种用途非常广泛的电路。
其内部由计数器及译码器两部分组成,由译码输出实现对脉冲信号的分配,整个输出时序就是O0、O1、O2、O9依次出现与时钟同步的高电平,宽度等于时钟周期。
电子锁及门铃电路设计
![电子锁及门铃电路设计](https://img.taocdn.com/s3/m/68fa55c008a1284ac8504331.png)
摘要本设计利用74194做移位寄存器,实现8位二进制码串行输入。
利用7485比较器对预设置好的密码与输入的密码进行比较。
若密码正确则开锁电路实现开锁功能;若密码不正确,则报警。
利用74161芯片设计十八进制计数器,控制报警时间为15s,停3s之后循环;同时该报警系统可兼作门铃使用,利用74LS290设计十进制计数器来控制门铃的响铃时间为10s。
数字15、3、10分别通过3个数码显示管显示出来。
关键字:电子锁、门铃、移位寄存器、计数器目录摘要 (I)目录............................................................. I I 绪论.. (1)第1章系统总体方案设计 (2)1.1设计要求 (2)1.2系统框图 (2)1.3工作原理 (3)第2章各单元电路设计 (4)2.1原始密码电路 (4)2.1.1 串行输入密码 (4)2.27485比较器电路 (7)2.3开锁电路 (8)2.3.1 晶体管 (8)2.3.2 继电器 (8)2.4报警电路部分 (10)2.4.1 74161计数器 (10)2.4.2 555定时器 (11)2.4.3 数码管 (11)2.4.4报警电路 (12)2.5门铃电路的设计 (13)2.5.1 扬声器 (13)2.5.2 74ls04 (14)2.5.3 74ls32 (14)第三章调试 (16)总结 (17)参考文献 (19)附录 (20)附录表元器件清单 (20)绪论密码锁是锁的一种,通常分为机械锁和电子锁。
均为在输入端输入一系列的数字或符号作为密码。
当输入信号与预设信号相符时开锁系统工作。
密码锁的密码通常都只是排列而非真正的组合。
有些门锁上有一个数字键盘使用电子控制,开启时按序键入一个数字系列。
这种锁是常见于办工室内。
优点是只要告诉开锁者密码便可,无须复制钥匙。
不过,如果有人把密码告诉外人,这锁便形同虚设。
因此这类密码锁的密码需要经常更换才可以。
一种密码门铃兼报警器电路的设计
![一种密码门铃兼报警器电路的设计](https://img.taocdn.com/s3/m/82e4388b02d276a200292ee4.png)
a tmaial o po iigmoec n e in ef r sr uo t l t , r vd r o v ne c e . c yo n o u
Ke r sp swod d ob l aam ywo d :as r ; o r el lr ;
亮 。L D也 可 兼 作 电源 指 示 灯 用 。(1脚 上 跨 接 E 1)
d cd swh t e p n t e d o f ro e b e v n e e r q e tv s o rs a g ro o , sn t e y e i e e rt o e o ra t f n o s r i g wh t ri i a fe u n ii ro t n e rn t t o r h o h e t h tS t r ii v
c n e in. ep p rIto u e ido as r o r ela d c n u rnl lr tep ro o i fmi a t o v ne t Th a e nrd c sakn fp swod d o b l n o c re t aam。 es nwh S a l wi y h i r h h a s r k s o rel r l i m , ut lc lt oi orn o rel i ai No tep swodma e ed ob l wok i i t gt eteb t nwi a ep l et igad o b l abt rl; — h t n min i h o l h c r r y
数电课程设计题目选
![数电课程设计题目选](https://img.taocdn.com/s3/m/8e89351a6c175f0e7cd1370a.png)
内容为小四,宋体 5、 结论故障分析及解决(心得体会)黑体,三号) (
内容为小四,宋体
四、 致谢 五、 参考文献 数电课程设度计
〖基本要求〗采用电桥法,利用 PT~100 热电阻对0~200℃测温范围进行测量并送 LED 数码管显示,要求测量分辨率为 0.1℃数据测量间隔时间为 5 秒
〖主要参考元器件〗CD4060,555,74LS74 四、 便携式快速心律计
〖基本要求〗利用数字电路制作一便携式快速心律计,用于在较短时间内 测 量脉博跳动速率,并使用 LED 〖提高要求〗:1)提高测量精度的方 法 2)设计比较准确测量 1S 同心跳的 电路 参考电路图
五、
数字式定时开关
〖基本要求〗:设计并制作一数字式定时开关,此开关采用 BCD 拨盘预置 开关时间,其最大定时时间为 9 秒通过别一按钮控制并进行倒计时开始, 计 时间到驱动扬声器报警。 〖提高要求〗:1)输出部分加远距离 100 米继电器进行控制 2)延时定时时间 3)探讨提高定时精度的方法 参考电路图
〖提高要求〗
参考电路图 主要参考元件:555,74LS74,74LS93,74LS153,74LS164 二十一、光电式报警器 〖基本要求〗1)采用双光路结构,当任一被遮挡时,报警器发出间歇式声 光报警 2)采用 LED 显示被遮挡的路数,无报警显示 0,1 路显示 1,2 路显示 2 , 同时遮挡路显示 3 3)采用 5V 供电 主要参考元件:光耦,555,74LS08,74L247 二十二、电子节拍器 〖基本要求〗要求本节拍器具有声光显示功能,设有 2/4,3/4,4/4 三档节拍 转 换开关,音响有强弱之分。节拍速度连续可调。 〖提高要求〗 参考电路图
〖提高要求〗1)讨论测量误差的形成原因并提出改进方案
电子门铃电路
![电子门铃电路](https://img.taocdn.com/s3/m/a1f1c2335a8102d276a22f92.png)
双音电子门铃电路(一)本例介绍一款双音电子门铃,它能根据按动按钮的时间长短的不同而发出两种声音。
当短促地按动门铃按钮时,门铃发出鸟叫声;若较长时间(大于1. 5s)按动门铃按钮时,则门铃发出“叮咚”声。
主人可根据门铃声的不同而区分是家人还是客人。
电路工作原理:该双音电子门铃电路由输入触发电路和音效输出电路组成。
电路中,输入触发电路由门铃按钮S、晶体管V1、电阻器R1一R3、电容器C1和双D触发器集成电路ICI (A1、A2)组成;音效输出电路由音效集成电路IC2、电容器C2、电阻器R4、R5、晶体管V2和扬声器BL组成。
按下按钮S后,ICI的D2端变为低电平,同时VI截止,IC1的CPI端电位升高,触发器A1受触发翻转,在IC 1的《介2端产生一个低电平触发脉冲信号。
若短促地按动一下S,则松开S后IC 1的D2端即由低电平恢复为高电平,在CP2端未加人触发脉冲信号之前,触发器A2就已输出触发脉冲至IC2的TRIG1端,使IC2受触发而输出鸟叫声电信号。
该信号经V2放大后,驱动扬声器BL发出鸟叫声。
若较长时间按下S(超过1.5s),则IC 1的D2端一直保持低电平,触发器A2因CP2端加人触发脉冲信号而翻转,为IC2的TRIG2端提供触发脉冲,此时BL发出“叮咚”声。
元器件选择Rl一R5选用1/4W或1/8 W碳膜电阻器。
C1和C2均选用耐压值为lOV的铝电解电容器。
V1选用S9014或3 DG12型硅NPN晶体管:T2选用59013或58050型硅NPN 晶体管。
IC1选用C D4013型双D触发器集成电路;IC2选用KD一巧6型音效集成电路。
BL选用8Ω、0. 25W的小型电动式扬声器。
GB使用2节5号电池。
双音电子门铃电路(二)本例介绍一款能发出两种门铃声的双音电子门铃,其特点是:当来客持续按压门铃按钮超过2s时,门铃发出带有余音效果的"叮咚"声;若连续点压门铃按钮超过3次,则门铃会发出悦耳的鸟鸣声。
电子密码锁和门铃报警电路(数字电路实训报告1)
![电子密码锁和门铃报警电路(数字电路实训报告1)](https://img.taocdn.com/s3/m/0f90ef0cfe00bed5b9f3f90f76c66137ee064f30.png)
电⼦密码锁和门铃报警电路(数字电路实训报告1)电⼦锁及门铃电路1.引⾔随着社会物质财富的⽇益增长,安全防盗已成为社会问题。
⽽锁⾃古以来就是把守门户的铁将军,⼈们对它要求甚⾼,既要安全可靠地防盗,⼜要使⽤⽅便,这也是制锁者长期以来研制的主题。
⽬前国内,⼤部分⼈使⽤的还是传统的机械锁。
然⽽,眼下假冒伪劣的机械锁泛滥成灾,互开率⾮常之⾼。
所谓互开率,是各种锁具的⼀个技术质量标准,也就是1把钥匙能开⼏把锁的⽐率。
电⼦锁是第三代计算机防盗报警器的核⼼组成部分,⽤于识别⽤户⾝份的合法性。
它有不少优点。
例如保密性强,防盗性能好可以不需要钥匙,只要记住开锁的密码和⽅法,便可开锁,即⽅便⼜可避免因丢失钥匙带来的烦恼和损失。
如果密码泄露,主⼈可以⽐较⽅便地设置新的开锁密码,不会造成损失。
此外,编码电⼦锁将电⼦门铃和防盗报警与电⼦锁合为⼀体,实现了⼀物多⽤。
由于以上诸多优点,编码电⼦锁能够⼴泛地应⽤于超市、住家、办公单位等许多场所。
⽽在这次实训中我们的是设计要求较基础,不过原理⼀样的,⼀般的功能都能实现。
2、摘要⽤门电路和⼀些计数芯⽚,555时基电路及数码显⽰器,蜂鸣器等元件通过MULTISIM仿真软件进⾏软件设计。
再付诸硬件设计。
主要实现密码锁和门铃电路的功能,并且可控制蜂鸣器时间⽤数码管显⽰。
运⽤已学的数电模电知识及硬件电路知识对市⾯上已有的功能的⼀种模仿和简化。
电⼦锁及门铃电路3、硬件设计3.1、设计要求(1)设计⼀个电⼦锁,其密码为8位⼆进制代码,开锁指令为串⾏输⼊码。
(2)开锁输⼊码与密码⼀致时,锁被打开。
(3)当开锁输⼊码与密码不⼀致时,则报警。
报警时间持续15秒,停3秒后再重复出现(4)报警器可以兼作门铃使⽤,门铃时间为10秒。
(5)设置⼀个系统复位开关,所有的时间数据⽤数码管显⽰出来。
3.2设计思路(1)⽤8个数码开关作为8位⼆进制密码输⼊,开关闭合为1,打开为0。
(2)⽤2个与门和2个或⾮门与输⼊密码进⾏⽐较,输出⽐较结果。
带报警器的密码电子锁和门铃电路汇总
![带报警器的密码电子锁和门铃电路汇总](https://img.taocdn.com/s3/m/8d0b8d97c77da26925c5b0f0.png)
带报警器的密码电子锁和门铃电路(一)设计背景在现实生活中很多时候出现一些老的机械锁被不法分子打开的情形。
这样使他人的财产受到损失,隐私被侵犯。
因此,灵巧、简便、操作方便的电子密码锁开始受到青睐。
它可以很好的保护人们财务和隐私。
另外,它完全靠密码开锁不需要钥匙,这样就不会造成丢钥匙或者被他人套取钥匙的可能。
密码电子锁的和门铃电路的设计方案有很多:有用专用芯片设计的、有用复杂可编程逻辑电路设计的、有用单片机设计制作的、有用可编程控制器设计完成的,还可以采用数字电路或模拟与数字电路相结合的方式以及EDA技术等。
(二)设计要求基本要求:1)按钮分别为1,2...9个按钮。
2)用发光二极管作为输出指示灯。
3)设计门铃电路,按动门铃按钮,指示灯发亮,开始解锁,超过5min,报警器响,密码输对,解除报警。
提高要求1)将指示灯换成继电器进行控制。
2)密码顺序不对或密码有误时系统主动复位,当开锁时间超过5Min时,则蜂鸣器发出1KHz的信号报警。
(三)带报警器的密码电子锁的设计思想正确输入编码按键的数字,控制电路通过整形电路供给编码电路时钟,一直按规定编码顺序操作完,则驱动开锁电路把锁打开。
在操作过程中,没有按照规定代码顺序按下数字键或按动了其他键,则控制使开锁电路清零。
超出规定时间,蜂鸣器报警,密码输对使编码电路清零并解除防盗报警。
(四)原理框图设计原理框图如图(1)所示:图(1)(五)密码校验电路该单元电路是以CD4017为基础,与按键编码电路和基于三极管的脉冲产生电路够成的密码校验电路,并控制着开锁电路。
其芯片如图(2)所示:图(2)引出端功能符号:CO:进位脉冲输渊CP:时钟输入端MR:清除端 TC:禁止端Q0-Q9 :计数脉冲输出端VDD:正电源VSS:地十进制计数、分频器CD4017,是一种用途非常广泛的电路。
其内部由计数器及译码器两部分组成,由译码输出实现对脉冲信号的分配,整个输出时序就是O0、O1、O2、O9依次出现与时钟同步的高电平,宽度等于时钟周期。
数电课程设计题目-汇总
![数电课程设计题目-汇总](https://img.taocdn.com/s3/m/8400c60f11a6f524ccbff121dd36a32d7275c753.png)
1、课题一:电子钟设计设计指标与要求1)设计并制作符合要求的电子钟2)电子钟由6 位七段LED显示器显示,其中两位显示“时”,二位显示“分”,两位显示“秒”;3)计时最大值为23时59分59秒;4)计时误差不得超过1s;5)具有清零、校验时、分等控制功能;6)安装自己设计的电路或仿真电路;7)写出设计报告。
2、课题二:四路数字抢答器设计设计指标与要求1)设计制作一个容纳4组参赛队的数字式抢答器,每组设置一抢答按钮供抢答者使用。
2)设计抢答者的输入抢答锁定电路、抢答者序号编码、译码和显示电路。
3)设计定时电路,声、光报警或音乐片驱动电路。
4)设计控制逻辑电路,启动、复位电路。
5)设计计分电路,犯规电路。
6)安装自己设计的电路和仿真。
7)写出设计报告。
3、课题三:交通灯控制器设计、制作设计指标与要求1)每个方向有两对灯,分别为红、绿。
2)每个方向的绿灯、红灯的定时时间可以预设,一个方向绿灯亮时另一个方向红灯亮。
定时时间用数码管显示,红绿灯指示用发光二极管。
3)绿灯、红灯顺序点亮,循环往复。
4)控制器要自带时钟,为了时钟精度和得到占空比为50%的标准1HZ时钟,最后的时钟通过分频得到。
时钟脉冲源可以利用555电路或晶体振荡器产生。
5)计数器使用CD4516,74161,74390。
如使用晶体振荡器需用到CD4060芯片。
6)写设计报告4、课题四:逐音彩灯控制器设计设计指标与要求1)设计并制作一逐音彩灯控制器,使彩灯的闪烁可随着音乐节奏变化,从而产生灯光追逐音乐、活跃气氛的效果;2) 被控彩灯为八路,每路以8个发光二极管为负载;3)设置外部操作开关,控制彩灯亮点的右移、左移、全亮和全灭;4)彩灯亮点移动规律是二亮二灭右移或左移;5)彩灯亮点移动时间间隔为1秒;6) 安装自己设计的电路和对设计电路进行仿真; /5、课题五:数字电压表设计设计指标与要求1)设计制作一个213位的数字电压表。
2)测量范围为0~1.999V ,0~19.99V ,0~199.9V 。
电子自动门与报警器两用电路.
![电子自动门与报警器两用电路.](https://img.taocdn.com/s3/m/b2d7d2e46137ee06eff918ff.png)
电子自动门与报警器两用电路电子自动门与报警器两用电路类别:消费电子本例介绍的电路可自动控制单位大门的开与关,有人进出时门自动打开,进出过后门自动关闭。
夜晚大门停用后,本装置可转作报警器,一旦有人走近大门即产生报警,以告知门卫开小门放人进出。
工作原理图(a)是人体感应信号产生及放大电路。
其中RH是热释电远红外被动式传感器,D1、D2是ICI LM324中的两级放大器。
传感器检测到人体红外线后产生的感应信号很微弱,电路中设置了诸多旁路电容都是为了抑制干扰,避免误动作。
D3、D4是IC 1 LM324中的上、下限电压比较器,平时D2的输出电平比D3的6脚电平低,而比D4的3脚电平高,D3, D4输出皆为低电平。
只有传感器感应产生的交变信号经放大达到足够电平才能使D3或D4输出为高电平,以控制后续电路工作。
图(b)、图(c)是自动门电机控制电路及报警变换电路。
由图(a)的CZ插座2脚来的高电平使VT1导通、继电器K1动作,触点K11闭合使C1短路,IC3的3脚输出高电平使继电器K2得电,K21闭合接通市电,K22动触头转换到“a’’位置,电机M正转开门。
同时VT2饱和导通,IC4的3脚为低电平。
经过一定时间,门位移到终点碰触轨道上的限位开关SB1,K2释放,电机停转。
当人们进出门结束后,VTl基极无信号而截止,K1释放,再经过一定时间(此时间由R3、C1的值决定),IC3的3脚输出低电平,VT2截止,IC4的3脚受由低到高的脉冲触发,其1脚输出高电平,一方面使VT3导通, K3得电,K31使电机接通市电,此时因K2不工作,K22动触头已回到“b”位,故电机反转,门开始关。
门到达“关”的终点即碰触轨道上的限位开关SB2,电机停转。
另一方面I以的1脚上电压通过R8对C3充电,当4脚为高电平时1脚翻转为低电平,VT3截止,K3释放。
若在关门过程中又有人要进出门,则VT1又接到信号,K2又工作,K22又转换到+ a-位置,门便立即由“关”转为“开”。
数电课程设计
![数电课程设计](https://img.taocdn.com/s3/m/3045dd12b7360b4c2e3f64b8.png)
山东科技大学信息学院数字电子技术基础课程设计报告题目:带报警器的密码电子锁和门铃电路专业、班级:电子信息科学与技术2011—1 学生姓名:李文谨学号:201101050716指导教师:张秀娟指导教师评语:成绩:教师签名:1.任务书数字电子技术是一门应用性、实践性很强的学科,学习它的根本方法是将理论与实践相结合。
在学习的过程中实验是必不可少的,通过课程设计解决一些问题可以很好的将理论应用于实践相,从而提高自己的动手能力。
本次课程设计为带报警器的密码电子锁和门铃电路。
系统设计要求:【基本要求】1)密码输入按键分为1~9九个数字2)用发光二极管作为输出指示灯3)设计门铃电路,按动门铃按钮,发生500Hz的频率信号,并可使编码电路清零,同时可解除报警。
【提高要求】1)将指示灯换成继电器进行控制2)密码顺序不对或密码有误时系统主动复位,当开锁时间超过5min,则蜂鸣器发出1KHz的信号报警。
本次数字电子技术课程设计将采用multisim12.0对设计的电路图进行仿真。
2.目录1.任务书 (1)2.目录 (2)3.设计内容 (3)3.1 设计目的 (3)3.1.1实际意义 (3)3.1.2学习意义 (3)3.2 设计任务 (3)3.2.1系统设计要求: (3).3.2.1 扩展要求 (3)3.3设计方案 (4)3.3.1设计总体框图 (4)3.3.2系统设计思路 (4)3.3.3方案论证 (5)3.4电路仿真与测试 (6)3.4.1电子锁模块仿真 (6)3.4.2 定时电路仿真 (7)3.4.3门铃电路仿真 (8)3.4.4报警电路仿真 (9)3.5心得体会 (10)4 参考文献 (10)3.设计内容3.1 设计目的3.1.1实际意义随着人们生活水平的提高和安全意识的增强,人们对安全的要求也就越来越高。
锁自古以来就是人们用来防盗的工具,随着电子技术的发展,各类电子产品应运而生,电子密码锁就是其中之一。
电子密码锁是通过输入一组密码完成开锁过程,这避免了人们忘记携带钥匙的烦恼。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电子课程设计报告题目名称:带报警器的电子密码锁和门铃电路姓名:吴立勇专业:电子信息工程班级学号:11041225同组人:罗京指导老师:罗老师南昌航空大学电子信息工程学院2013年9月30日目录一设计任务与要求 (3)二总体框图 (3)三选择器件 (5)1、LM555CN (6)2、74LS194移位寄存器 (8)3、74LS192 (9)4、数据比较器 74LS85 (11)5、74LS04 (14)6、74LS08 (15)7、74LS32 (16)8、74LS03 (17)9、七段数码显示器 (18)10、灯泡 (20)四功能模块 (20)1、电子密码锁电路部分 (20)1)密码保存与输入 (20)2)密码比较模块 (20)2、报警电路和门铃电路部分 (23)1)信号发生器 (23)2)报警电路 (27)3)门铃电路 (28)五总体设计电路图 (31)七连硬件图结论和心得 (36)八此次设计心得及几点补充说明 (36)目录及正文都采用章节号表示,如第一章,第二章,1.1,1.2等等一设计任务与要求设计一带报警器的电子密码锁和门铃电路,设计要求如下:(1)编码电子密码锁按钮。
(2)用绿灯泡作为输出指示灯,灯亮代表锁“开”,暗代表锁“关”。
(3)设计开锁密码,并按此密码设计电路。
本次设计密码可以取1—9位数。
若按开锁编码规定数的先后顺序按动按钮后,绿灯泡由暗变亮表示锁“开”。
(4)该电路应具有防盗报警功能,密码顺序不对或密码有误时,重新输入密码,当开锁时间超过5分钟时,则发出1KHz频率的报警信号。
(5)设计门铃电路,按动门铃按钮,发出500Hz的频率信号,同时可解除警报。
二总体框图在现实生活中,电子密码锁主要由输入元件、电路(包括电源)和锁体三部分组成,后者包括电磁线圈、锁拴、弹簧和锁框等。
当电磁线圈中有一定的电流通过时,磁力吸动锁栓,锁便打开。
否则.锁栓进入锁框,即处在锁住状态。
为了便于试验,我们可用灯泡代表电磁线圈,当灯泡为亮状态时,代表电子锁被打开,暗状态代表锁着。
图1.1 带报警器的密码电子锁和门铃电路原理图该系统的电路框图如上图1.1所示,最上面为编码输入模块,采用两片74LS194(四位双向通用移位寄存器)级联成八位数据输入模块,用于保存和输入密码。
若按开锁编码规定数的先后顺序按动按钮后,经过校验电路,绿灯泡亮表示锁“开”,红灯泡亮表示锁“不开”。
该电路还具有防盗报警功能,密码顺序不对或密码有误时,重新输入密码,当开锁时间超过5分钟时,则发出1KHz频率的报警信号,图中用红灯泡进行仿真。
按动门铃可使500Hz振荡电路工作,门铃发出响声,图中用绿灯泡仿真,同时该按钮还使5分钟计时电路数码管清零并解除防盗报警,即红灯灭。
三选择器件所选用的元器件清单见下表:12 开关灯若干泡现将各选择器件的功能简介如下:1、LM555CN①内部原理图如下:图3.1 LM555CN内部原理图②管脚图如下:图3.2 LM555CN的管脚图各管脚分别表示:1 地(GND)2 触发3 输出4 复位5 控制电压6 门限(阈值)7 放电8 电源电压VCC③功能表及应用LM555CN 性能可靠,只需要外接几个电阻、电容,就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
LM555CN的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.LM555CN的逻辑功能表如下:2、74LS194移位寄存器①内部原理图如下:图3.3 74LS194移位寄存器内部原理图②管脚图如下:图3.4 74LS194的管脚图各管脚分别表示:A 、B 、C 、D 为并行输入端,D C B A Q Q Q Q 为并行输出端;SR 为右移串行输入端,SL 为左移串行输入端;S1,S0为操作模式控制端;CLK 为时钟脉冲输入端。
③ 功能表及应用:3、74LS192① 内部原理图如下:图3.5 74LS192内部原理图 ② 管脚图如下:图3.6 74LS192的管脚图各管脚分别表示:CLR 为直接清零端,LOAD 为异步置数端,CPU 为加计数输入脉冲端,CPD 为减计数输入脉冲端,CO 为加计数进位端,BO 为减计数借位端,A,B,C,D 为输入数字端,D C B A Q Q Q Q 为输出端。
③ 功能表及应用74LS192是十进制同步加法/减法计数器,具有直接清零和异步置数功能。
其功能表如下:CPU CPD LOAD CR操作××0 0 置数↑ 1 1 0 加计数1 ↑ 1 0 减计数××× 1 清零4、数据比较器74LS85①内部原理图如下:图3,7 74LS85内部原理图②管脚图如下:图3.8 74LS85的管脚图各管脚分别表示:A3B3 A2B2 A1B1 A0B0分别为比较输入端,2,3,4分别为级联输入端,5,6,7分别为输出端。
③功能表及应用在一些数字系统当中经常要求比较两个数值的大小。
为完成这一功能所设计的各种逻辑电路统称为数值比较器。
例如,A.B是两个4位二进制数A3A2A1A0和B3B2B1B0,进行比较的话,应该首先比较高位的A3和B3,如果A3>B3,那么不管其他几位数码各为何值,肯定A>B.反之,若A3<B3,则不管其他几位数码为何值,肯定A<B。
如果A3﹦B3,这就必要通过比较下一位数A2和B2的大小来判断A和B的大小了。
依此类推,肯定能比较出结果来。
如果A.B是两个多位数的高4位数,那么,当A.B相等时,就需要以低位的比较结果来决定两个数的大小了。
根据上面的原理,可以得出A>B,A<B,A﹦B的逻辑函数式了。
74LS85就是这样的4位数值比较器。
我们就得到了表示A>B、A<B和A=B的逻辑函数式为:Y(A>B)=A3B3’+(A3⊙B3)A2B2’+(A3⊙B3) (A2⊙B2) A1B1’ +(A3⊙B3) (A2⊙B2) (A1⊙B1) A0B0’ +(A3⊙B3) (A2⊙B2) (A1⊙B1) (A0⊙B0)I(A>B)Y(A<B)=A3’B3+(A3⊙B3)A2’B2+(A3⊙B3) (A2⊙B2) A1’B1+(A3⊙B3) (A2⊙B2) (A1⊙B1) A0’B0+(A3⊙B3) (A2⊙B2) (A1⊙B1) (A0⊙B0)I(A<B)Y(A=B)=(A3⊙B3) (A2⊙B2) (A1⊙B1) (A0⊙B0)I(A=B)I(A>B) I(A<B) I(A=B)是来自低位的比较结果。
相比较的两数都只有4位,没有来自低位的比较结果时,应令I(A>B) =I(A<B)=0,I(A=B)=1.由于A和B的比较结果只有A>B、A<B、A=B三种结果,所以“不是A>B或A<B就是A=B”、“不是A<B或A=B就是A>B”,因此又得到如下关系式:Y(A>B)=(Y(A<B)+ Y(A=B))’ Y(A<B)=(Y(A>B)+ Y(A=B))’74LS85的功能表如下:5、74LS04①内部结构图如下:图3.9 74LS04的内部结构图②管脚图和逻辑符号如下:图 3.10 74LS04的逻辑符号图 3.1174LS04的管脚图③功能表及应用74LS04为六反相器,输入是A,输出是Y,6个相互独立倒相。
供电电压5V,电压范围在4.75~5.25V内可以正常工作。
门数6,每门输入输出均为TTL电平(<0.8V低电平>2v高电平),低电平输出电流-0.4mA,高电平输出电流8mA。
逻辑功能表如下:6、74LS08①内部结构图和功能表如下:74LS08是2输入四与门集成电路芯片,常用在各种功能的数字电路系统中.输入输出电平:TTL电平;74LS08最大电源电压: 7V;推工作电压:4.5V 到 5.5V图3.12 74LS08 内部结构图和功能表②管脚图和逻辑符号如下:图 3.13 74LS08的逻辑符号图3.14 74LS08的管脚图7、74LS32图3.15 74LS32内部结构图和功能表②管脚图和逻辑符号如下:图3.16 74LS32的逻辑符号图3.17 74LS32的管脚图8、74LS03图 3.18 74LS03的内部结构 图3.19 74LS03功能表② 管脚图和逻辑符号如下:图3.20 74LS03的逻辑符号 图3.21 74LS03的管脚图9、七段数码显示器AB Y LL H L H H H L HH H LLED显示屏是由发光二极管排列组成的一显示器件。
它采用低电压扫描驱动,具有:耗电少、使用寿命长、成本低、亮度高、故障少、视角大、可视距离远、规格品种全等特点。
目前LED显示屏作为新一代的信息传播媒体,已经成为城市信息现代化建设的标志。
七段数码显示管图U30DCD_HEX图3.22 七段数码显示管七段数码显示器真值表如下:10、灯泡当输入为高电平时灯泡亮.四功能模块1、电子密码锁电路部分1)密码保存与输入下图4.1和图4.2中,上面部分两片74LS94构成八位串行输入并行输出模块,即原始密码输入保存模块。
下面部分两片74LS94构成八位串行输入并行输出模块,即密码输入模块。
左侧为高位,右侧为低位。
采用功能表右移模式。
输入密码时,按下开关1按键,使模块由清零进入工作状态。
单刀双掷开关3决定模块输入“1”或“0”。
按下轻触开关2时,两芯片获得同步脉冲,此时所有数据向高位移动一位。
低位的输出端QD连接高位的输入端SR,完成由低位向高位的数据传送。
原始密码输入保存模块和密码输入模块输出端分别接到数据比较模块的高位和低位。
2)密码比较模块下图4.1和图4.2中,两片7485级联成八位数据比较模块,左边为低四位,右边为高四位。
A口由5V VCC经编码开关接入,设定原始密码。
B口由串行密码输入模块接入。
高位芯片5、6、7引脚输出电平表示开锁密码是否正确。
若正确,则6脚为高,另两脚为低。
若不正确,则5脚或7脚为高,6脚为低。
6脚接绿色灯,5,7脚接或门,再红灯。
为了清楚显示比较结果,密码设定和输入口都接上红灯泡。
例如,下图4.1中,两片74LS94构成的原始密码输入保存模块设定的原始密码为11110011,而两片74LS94构成的密码输入模块输入的密码也为11110011。
则6脚输出高电平,而或门输出端输出低电平,密码输入正确,绿灯亮,红灯灭。
下图4.2中,两片74LS94构成的原始密码输入保存模块设定的原始密码为11110001,而两片74LS94构成的密码输入模块输入的密码也为11110011。
